Как подключить бойлер косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева получил широкое применение в частных домах либо на дачах за его возможность обеспечить достаточным объемом горячей воды. Хоть принцип работы бойлера и весьма прост, но эффективность работы данного прибора во многом зависит от правильного выбора схемы подключения бойлера к котлу.

Вода в прибор подается на 2 контура. Один из которых — это нагревательный контур, подключаемый к отопительной системе дома. Второй контур используется для нагрева воды, поступающей из водопровода и распределяющейся на точки водозабора.

Чтобы выбрать схему установки косвенного бойлера, сначала нужно запомнить некоторые принципы:

Холодная вода должна поступать в нижнее пространство устройства, а вывод уже нагретой воды необходимо осуществлять через верхнюю часть бойлера.
Теплоноситель должен подаваться в бак по ходу сверху вниз, иначе говоря, вода или антифриз входят в верхний патрубок устройства и затем возвращается обратно в систему через нижний.
Точка рециркуляции должна находиться в центре бака водонагревателя.

Соблюдение всех этих принципов позволит рационально использовать прибор и увеличить его КПД, так как в верхней части устройства температура воды будет оставаться высокой, а холодную воду нижнего уровня бака нагреет теплоноситель.

Зачастую при подключении косвенного бойлера применяют три основных схемы:

способ монтажа с трехходовым клапаном;
вариант использования двух циркуляционных насосов;
вариант с применением гидравлической стрелки.

Также значительно повысить качество ГВС помогает применение рециркуляционной системы.

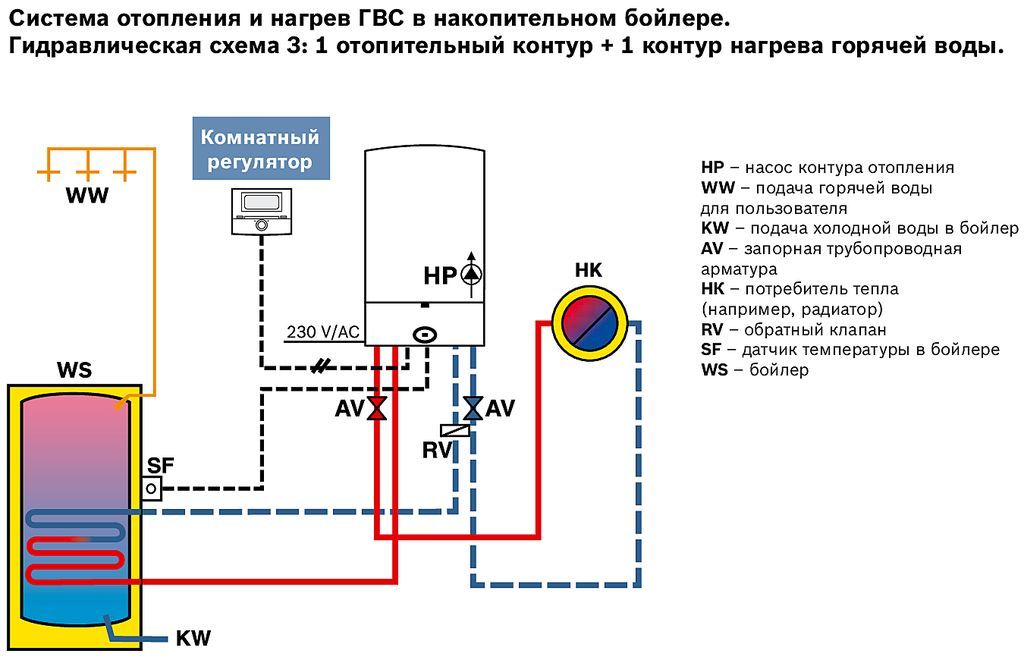

Трехходовый клапан применяется для направления потока теплоносителя

Если планируется потребление большого объема горячей воды, то стоит воспользоваться схемой подключения бойлера при помощи трехходового клапана. Для этого необходимо выделить 2 контура отопления: основной, обогревающий помещение, и второй, нагревающий воду в баке. Чтобы распределить поток теплоносителя между ними, используют трехходовой клапан, управлять которым можно с помощью термостата бойлера.

Принцип работы такой системы заключается в следующем: при понижении температура воды в емкости ниже заданного значения, клапан подает теплоноситель на контур, нагревающий воду бойлера. Когда вода нагреется до заданной температуры, клапан возвращает направление теплоносителя на основной, обогревающий помещение, контур. В такой схеме приоритет отдается нагреву воды в емкости бойлера, а не обогреву помещения.

Обратите внимание! Если в вашей местности жесткая вода, то следует использовать именно такой способ нагрева воды (с трехходовым клапаном), а не двухконтурный котел, который в таких условиях весьма быстро выйдет из строя.

Также стоит отметить, что для правильной работы системы данного типа необходимо корректно установить значения термостата. Максимальная температура для нагрева воды бойлера не должна превышать значения нагрева теплоносителя котла. В противном случае вода в баке будет подогреваться постоянно. А невозможность достигнуть максимальной температуры в баке не позволит переключиться на отопительный контур.

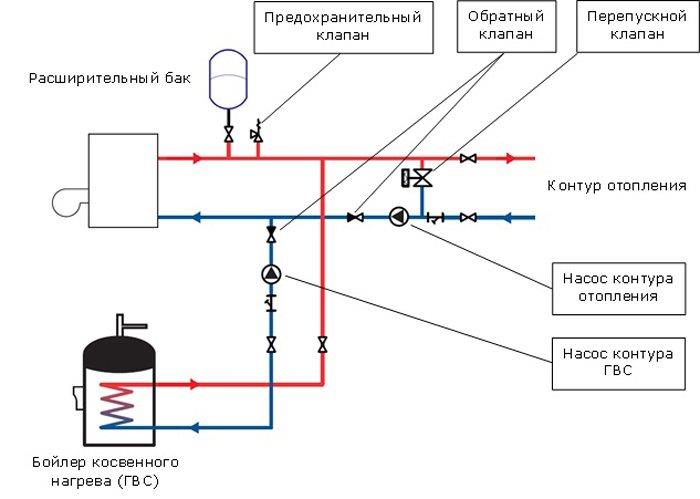

В этой схеме вместо трехходового клапана применяются два рециркуляционных насоса, а также обратный клапан. Таким образом установка бойлера косвенного нагрева включает в себя также два параллельных контура: обогревающий помещение и нагревающий бойлер. А управление контурами происходит с помощью отдельных циркуляционных насосов.

В схеме с применением циркуляционных насосов контур бойлера имеет приоритет перед контуром отопления

Так как приоритет имеет линия горячего водоснабжения, то насос для управления контуром бойлера монтируют перед насосом для отопительной системы. Чтобы управлять насосами применяется термодатчик устройства. При понижении температуры воды в баке поток теплоносителя подается на ее обогрев, после чего возвращается в контур отопительной системы. А обратный клапан предотвращает смешение двух потоков теплоносителя.

Не стоит волноваться, что обогрев помещений пострадает при использовании бойлера контурного нагрева. Так как вода в баке нагревается достаточно быстро (зачастую менее часа), то помещение попросту не успеет остыть.

Гидравлическая стрелка в схеме служит для смягчения перепадов давления в многоконтурных системах отопления

Сегодня система отопления в обычных квартирах настолько сложна, что кроме радиаторной линии может включать в себя также контур нагрева бойлера, систему теплого пола, и другие элементы.

И каждый такой контур оснащен отдельным циркуляционным насосом. А потоки в таких контурах схемы следует уравновешивать. Гидравлический распределитель используется как раз для управления подобными многоконтурными системами отопления, включая в себя гидравлическую стрелку, а также коллектор. Смягчить перепады давления в подобных контурах можно также и при помощи различных балансировочных вентилей.

И помните! Чем больше контуров в системе отопления, тем больше следует уделять внимания ее монтажу. Проектирование установки косвенного бойлера с применением гидравлической стрелки стоит доверить опытному специалисту, так как отрегулировать такую систему незнающему хозяину достаточно сложно.

Рециркуляции. Несколько слов о пользе

Дабы не ждать, пока в кране холодная вода поменяется на горячую, применяется система рециркуляции. Она создает зацикленную магистраль, вода по которой постоянно движется и не успевает остывать. Поэтому потребитель, открывая кран горячей воды, получает ее практически мгновенно.

Постоянный цикл поможет создать еще один циркуляционный насос. Хорошим дополнением к подобной системе будет служить полотенцесушитель.

Схема обвязки бойлера косвенного нагрева: монтаж и подключение агрегата

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить бойлер косвенного нагрева, перво-наперво следует запомнить следующие принципы:

Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
Теплоноситель должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

вариант с трехходовым клапаном
применение двух циркуляционных насосов
использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева.

При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то циркуляционный насос контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Оцените статью: Поделитесь с друзьями!

схема к одноконтурному и двухконтурному котлу

Подключение бойлера косвенного нагрева – это возможность покрыть личные потребности касательно горячей воды в негазифицированном многоквартирном, либо же – частном, доме.

Бойлер косвенного нагрева обеспечивает подогрев воды за счет того, что подсоединяется к иному источнику и пользуется заимствованной теплоэнергией – в качестве нагревательного компонента используется отопительные стационарные устройства, центральная система отопления и прочие.

Почему бойлер, а не проточный водонагреватель?

Бойлер косвенного нагрева позволяет получить требуемые объемы горячей воды для каждого жилища и повседневных бытовых и гигиенических нужд жильцов. Также, следует учитывать, что подобный агрегат – достаточно выгодное приобретение.
Водонагреватель конкретного типажа позволяет получить такие преимущества в процессе эксплуатации:

стоимость нагрева жидкости снижается;
высокая мощность аппарата;
отменная производительность;
использование стороннего источника для подогрева.

Возможны варианты, когда установка бойлера косвенного нагрева происходит в качестве альтернативы газовой водонагревательной колонке.

Зачастую, бойлеры подключаются тогда, когда не требуется набирать ванны, а предпочитается душевая кабина – много нагретой воды не требуется и объема бака бойлера вполне достаточно для повседневных нужд.

Единственное, что для полноценной эксплуатации и наибольшей производительности к любому из типажей источников требуется определенная, четко подобранная схема подключения бойлера косвенного нагрева, которая весьма зависима от конкретной вариации водонагревателя.

Виды косвенных бойлеров

Имеется два типажа бойлеров косвенного нагрева.

Встроенный механизм

Бойлеры, которые идут со встроенным управлением предназначаются для установки в систему к газовому котлу, либо же – иному варианту обогрева помещений, которые не оснащены отдельным управляющим и регулирующим устройством.

У описываемого устройства имеется температурное реле, которое согласно ранее установленному алгоритму будет регулировать поступление воды в змеевик.

Для обеспечения подсоединения конкретного вида требуется произвести ряд действий:

Подвести согласно инструкции к соответствующим разъемам прямую подачу воды и обратную от отопительной системы.
Затем необходимо выполнить подключение холодного источника воды и подвести к верхнему выводу гребенку для раздачи горячей жидкости.

По завершению возможно заполнять бак и вода будет нагреваться.

Без встроенного механизма

Бойлеры, без предусмотренного встроенного управления, считаются стандартными – они используются для подключения к котлу, который работает согласно какому-то алгоритму и является автоматизированным.
Монтаж таких бойлеров предусматривает следующие этапы:

Предварительную установку датчика температур в определенное отведенное место (присутствует специальное отверстие в корпусе).
Далее следует подключение к определенному входу котла.
В качестве завершающего этапа выполняется обвязка бойлера согласно используемой схеме. При использовании такого обыкновенного котла имеется возможность подключаться и к энергонезависимым котлам, но требуется определенная схема.

Требуется помнить, что жидкость в баке бойлера имеется возможность нагревать до температуры, которая будет меньшей, чем температура жидкости в отопительной системе.

Но, следует учитывать, что если температура жидкости в отопительной системе труб не превышает 40^оС, то и нагреть при помощи бойлера воду больше, чем до 40^оС не получится. Единственное исключение – это бойлеры, которые дополнительно оборудованы тэнами.

Комбинированное устройство

Подобная вариация бойлеров называется комбинированной. Подобные комбинированные котлы с электрическим тэном несут в собственной конструкции также и змеевик.

Главный нагрев при подобной конструкции водонагревателя выполняется за счет змеевика (отвечает за косвенный нагрев жидкости), а тэн лишь подогревает воду до той температуры, которая является необходимой жильцам.

Наиболее целесообразным монтаж комбинированного типажа косвенных бойлеров является тогда, когда в жилище установлен твердотопливный котел – это позволит получать воду высокой температуры даже тогда, когда котел не заправлен горючим, либо же – горючее уже прогорело.

Важно!

Бойлеры, в которых присутствует тэн в качестве дополнительного нагревательного элемента, могут расходовать достаточно большой объем электрической энергии.

Те косвенники, которые идут со значительными объемами водонагревательных баков, характеризуются несколькими теплообменниками – для уменьшения количества времени, затрачиваемого на нагрев воды.

Подавляющее большинство всех бойлеров оборудованы теплоизоляцией, но также имеются модели и без нее.

Возможности подсоединения

Бойлеры косвенного нагрева могут успешно функционировать с любым из источников горячей воды:

возможно подключение к одноконтурному котлу;
можно подсоединить к двухконтурному котлу;
электрокотел, твердотопливный, газовый могут служить источниками;
стационарное отопление.

Бойлеры косвенного нагрева могут ставиться на пол, а также могут быть подвешенными к стене. Но, если рассматривать настенные подвесные вариации бойлеров, необходимо учитывать, что их максимальная возможная емкость бака – 200 литров.

Чаще всего монтируются бойлеры от Протерма, так как они являются наиболее оптимальными. Монтаж подобного водонагревателя на стену производиться при использовании стандартных кронштейнов, которые фиксируются в стене при помощи подходящего типажа дюбелей.

Напольные типажи могут обладать вместительностью и успешно нагревать объемы жидкостей, достигающие и полутора тысяч литров.

Они могут прикручиваться к полу для обеспечения большей статичности, но чаще всего подобных дополнительных креплений не предусматриваются.

И первый вариант (настенный), и второй (напольный), могут быть как горизонтального размещения бака, так и вертикального.

Форма нагревательного бака, в большинстве своем – цилиндрическая. Подавляющая часть моделей характеризуются тем, что выводящие патрубки находятся сзади – такая конструкция обуславливается повышением удобства и для упрощения процесса подключения.

Как сопутствующий фактор – улучшение внешневидовых качеств и скрытие большинства труб коммуникации.

На лицевой стороне бойлера предусматриваются специальные разъемы, в которые требуется установить датчики температуры, либо же – автоматическое термореле.

Важно!

Необходимый нагрев воды будет происходить лишь в том случае, если температура жидкости в системе отопления находится на достаточно высоком уровне.

Некоторые вариации, которые изначально не идут комбинированные, позволяют встроить в них дополнительный нагревательный тен для дополнительного подогрева в случае недостаточности мощности исходной системы отопления.

Схема подсоединения к отопительной системе

Бойлеры косвенного нагрева обладают определенной обвязкой, что впоследствии подсоединяется непосредственно к контуру отопления вместе с системой водоснабжения.
В том случае, когда бойлер присоединяется к водопроводной системе, требуется:

холодная вода поставляется в нижнюю часть бака;
для горячей воды гарантируется возможность выхода из верхнего отсека бака;
посередине бака бойлера располагается точка рециркуляции.

Контур всегда обязан подсоединяться таким образом, чтобы теплоноситель выполнял перемещение от верхней части в нижнюю – горячий теплоноситель подается посредством верхнего патрубка, а поостывший теплоноситель выходит из нижнего.

За счет подобного типажа подсоединения появляется возможность достигнуть более значительных показателей полезного действия бойлера – согласно физическим законам циркуляции холодных и горячих веществ относительно друг друга.

Процесс выглядит так – жидкость в змеевике идет вниз, разогревая воду в нагревательном баке, слой за слоем, а после выходит через нижний патрубок, возвращаясь в котел, нагреваясь там и вновь проходя цикл в бойлере.

Таким образом происходит максимальный уровень теплоотдачи нагретой жидкости из системы обогрева жилища, которая не только отдает тепло воздуху в жилище, но еще и делится собственной тепловой энергией с используемой в бытовых целях водой.

Бойлеры косвенного нагрева могут подсоединяться согласно нескольким основным схемам, наиболее распространенная из которых – это трехходовой клапан.

Подсоединение посредством трехходового клапана

Трехходовой клапан подразумевает подсоединение бойлера косвенного нагрева с основой из пары контуров – отопительного контура и нагревательного контура, иначе – системы горячего водоснабжения.

За счет использования трехходового клапана имеется возможность обеспечить наиболее равномерное распределение теплоносителя промеж контурами.

Наибольшим приоритетным фактором в подобной схеме подключения будет выступать направленность нагрева накопителя, а вот контур отопления занимает второстепенное место.

Подобный клапан не требует управления со стороны пользователя – все этапы регулировки происходят в автоматическом режиме:

Для осуществления управления применяется термостат.
Во время достижения воды определенного критического температурного показателя переключает клапан.
При переключении, жидкость из системы обогрева помещения переходит в нагревательный змеевик бойлера.
Выполняется подогрев воды до установленного уровня.
По достижении водой в нагревательном баке требуемой отметки, клапан переключается в исходное положение.
Теплоноситель вновь направляется в отопительный контур помещения.

Подобного рода подключение является наиболее распространенным, так как подобная система наиболее удобна при значительном единомоментном расходе горячей воды.

Важно!

Температуру, до которой выполняется подогрев воды в бойлере, требуется ставить меньшую, чем у той, до которой доходит теплоноситель в котле.

Когда в жилище установлен котел с небольшой мощностью и не обеспечивающий нагрев теплоносителя до высоких температур, следует отдать предпочтение моделям с предустановленными внутренними нагревательными элементами, либо же с возможностью привнесения вспомогательного нагревательного элемента.

Двухнасосная схема и схема обратной циркуляции

При использовании двухнасосной схемы, потоки теплоносителя перемещаются согласно определенному алгоритму, который задается циркулирующими насосами:

Бойлер и котел подсоединяются параллельно при использовании одного насоса на один аппарат. Функционирование каждого прибора контролируется за счет использования термодатчика нагревательного элемента.
Для предотвращения сообщения промеж потоками, дополнительно монтируются обратные клапаны на каждый из насосов.
В конкретной схеме, при условии включения бойлера, отключается отопление и наоборот. Конкретная схема недостаточно целесообразна, так как вода в нагревательном баке бойлера греется достаточно долго, что может привести к полному остыванию труб отопления.
Для коррекции подобного момента иногда используется система из двух отопительных котлов, что позволяет одновременно работать как бойлеру, так и одному котлу.
Возвратная циркуляция позволяет получить значительное увеличение скорости при прямой подаче горячей воды. То есть – бойлер начинает работать в относительно проточном режиме.

Тем не менее, подобная схема требует наличия дополнительного третьего входа в резервуаре нагревателя для подсоединения рециркуляции теплоносителя.

Подобная схема позволяет максимально снизить перерасход воды, который происходит при ожидании слива уже остывшей жидкости.

Подобная схема требует подсоединения ряда дополнительных компонентов и их узлов, таких как:

клапан обратный;
автоматический воздухоотводчик;
предохранительный клапан;
бачок расширительный.

Каждая из схем подсоединения обладает собственными преимуществами и недостатками, тем не менее, наиболее оптимальной в условиях домашнего пользования является схема подсоединения бойлера с использованием трехходового клапана.
