Плиты перекрытий сплошные доборные в Москве и в Казани

Плиты перекрытий сплошные доборные имеют широкий спектр применения. Их прямое назначение – использование в качестве доборных элементов при недостаточной ширине стандартных плит перекрытия.

Конструктивно эти ЖБИ представляют собой вытянутые по длине монолитные железобетонные бруски прямоугольной формы. По размерам эти изделия подбираются таким образом, чтобы максимально соответствовать элементам, доборами к которым они выступают.

Все плиты перекрытий, представленные на сайте завода ЖБИ-4, имеют свое предназначение. Доборные плиты ПТВс и 1 НРД используются в качестве несущей части перекрытий зданий и сооружений различного назначения. Расчет размера и веса плиты перекрытия производится с большим запасом прочности, учитывая возможные нагрузки. Выбор конкретной модификации определятся инженерами в зависимости от характера объекта и условий его возведения.

  • Доборные плиты ПТВс производятся из тяжелого высокопрочного бетона с обязательным армированием в соответствии с действующими ГОСТами. Ширина и высота этих ЖБИ всегда одинакова – 39 и 22 см соответственно. Конкретная модификация выбирается в зависимости от того, какого размера погрешность приходится перекрывать доборными плитами.
  • Доборные плиты 1 НРД иначе именуются распорными и производятся по тем же нормативам, в отличие от изделий ПТВс имеют монтажные выступы с обоих концов позволяющие оптимально точно и плотно подогнать элементы конструкции. Габариты – высота 22 см, ширина 50 см, длина от 280 до 700 см.

Производство данных ЖБИ ориентировано на применение в жилом и промышленном строительстве. Наш завод использует для их изготовления только высококачественное сырье, современное оборудование и отработанные инновационные технологии, позволяющие нам предлагать востребованные и надежные железобетонные изделия.

Изделие Размеры (см) Масса (кг) Цена (руб)
L B H
ПТВс-40-4 399 39 22 802 3 520
ПТВс-36-4 359 39 22 722 3 110
ПТВс-34-4 339 39 22 682 2 900
ПТВс-32-4 319 39 22 642 2 800
ПТВс-30-4 299 39 22 602 2 570
ПТВс-28-4 279 39 22 562 2 450
ПТВс-26-4 259 39 22 522 2 260
ПТВс-24-4 239 39 22 480 2 055
1 НРД 70-5 700 50 22 1 800 10 315
1 НРД 64-5 640 50 22 1 600 9 125
1 НРД 58-5 580 50 22 1 500 8 120
1 НРД 52-5 520 50 22 1 300 7 180
1 НРД 40-5 400 50 22 1 000 5 480
1 НРД 28-5 280 50 22 700 3 985

Плиты перекрытия: особенности и характеристики материала

Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.

Оглавление:

  1. Применение плит перекрытия в монтажных работах
  2. Основные преимущества стройматериала
  3. Разновидности плит перекрытия
  4. Основные технических параметры и маркировка изделий
  5. Особенности пустотных плит перекрытия и маркировка
  6. Основные технические параметры плит перекрытия
  7. Плиты перекрытия в качестве фундамента
  8. Хранение и транспортировка плит перекрытия
  9. Особенности укладки плит перекрытия

Применение плит перекрытия в монтажных работах

Обширная сфера применения плит перекрытия вполне объяснима – это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов. Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.

Также существуют нестандартные разновидности плит перекрытия, например, шатровые – нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.

Основные преимущества стройматериала

1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.

2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям – для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.

3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.

4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.

5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.

6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.

7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.

Разновидности плит перекрытия

Универсальный стройматериал выпускается разного размера, но у всех них есть общее – их форма. Плиты выпускаются 2-х видов – полнотелые и пустотелые.

1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:

  • безбалочные плиты, монолитный гладкий материал для потолков;
  • кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые  для промышленного строительства;
  • наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.

Изготовление монолитной плиты перекрытия – довольно  простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.



Основные технических параметры и маркировка изделий

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия.

Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.

Буквы – марка изделия, 2 цифры – длина измеряемая в дециметрах, следующие  цифры – ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т - означает, что она сделана из плотного бетона М200.

Стандартная толщина плиты перекрытия железобетонной – порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель – третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения.

Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность – у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.

Маркировка также предполагает и другие характеристики:

  • 1ПК – многопустотная на 220 мм, диаметром округлых пустот 159 мм;
  • 2ПК – многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
  • 1П – плита 1-слойная сплошная, выпуск на 120 мм;
  • 2П – сплошная плита на 160 мм;
  • ПБ – многопустотная плита формирования без опалубки на 220 мм.

При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:

  • 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
  • 3600х4800, 3600х5400, 3600х6000 и 3600х6600.

При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:

  • 2400х6000,
  • 3000х4800, 3000х 5400, 3000х 6000;
  • 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
  • 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.

Особенности пустотных плит перекрытия и маркировка

Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.

  • ПБ – плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
  • ПГ – плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
  • 1ПК – плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
  • 2ПК – плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт  толщины 260 мм, монтаж на 2 торца;
  • 2ПКТ – плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
  • 2ПКК – плита с теми же параметрами (220 мм  140 мм), опора на 4 стены;

  • 3ПК – плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
  • 3ПКТ – плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
  • 3ПКК – плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
  • 4ПК – плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
  • 5ПК – плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
  • 6ПК – плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
  • 7ПК – толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
  • 1ПКТ – плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
  • 1ПКК – плита с такими же параметрами, монтаж по 4-м сторонам.

По типу армирования плиты НВ имею такие разновидности:

  • в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
  • в НВК – бетон той же марки и армирование двухярдовое;
  • в НВКУ – армирование двухярдовое, применяется бетон марки В45.

Основные технические параметры плит перекрытия

1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.

2. Марка бетона для плит, используемых в условиях сурового климата – F200, с учетом запаса морозостойкости.

3. Показатель плотности бетона – порядка 2000-2400 кг/м3.

4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.

5. Марка бетона для укладки плит внизу, с учетом влагостойкости – W4.

6. Длина плит перекрытия колеблется по стандарту – в пределах 2,1-9,2 м.

7. Стандарты ширины изделий – порядка 1м, 1,2м, 1,5м, 1,8м.

8. Плиты НВ и ПБ также делают шириной от 0,55 м.

Плиты перекрытия в качестве фундамента

Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции – за 1 сезон.

Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.

Хранение и транспортировка плит перекрытия

От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой – от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.

Особенности укладки плит перекрытия

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке – горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты. Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.

Другой момент – площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше  нормы. Анкеровка, или связка плит, делается сваркой – для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.

Плиты Перекрытия с доставкой по Казани от производителя

Железобетонные плиты перекрытия представляют собой прочные и надежные инженерные конструкции, использующиеся в различных отраслях строительства. ЖБИ изделия применяются для возведений жилых, административных и хозяйственных зданий. В зависимости от места установки, выполняют функции фундамента, пола и потолка. Информация подразделяется на такие категории, как габариты, прочность, удельный вес и устройство. Прежде чем купить ЖБИ изделия, рекомендуем ознакомиться с их характеристиками и особенностями.

Производство пустотных плит перекрытия

Производство ЖБИ плит перекрытия осуществляется в заводских условиях. Для изготовления используются качественные нерудные материалы, благодаря чему изделия отличаются прочностью и длительным сроком эксплуатации. Готовые изделия имеют разные технические характеристики в зависимости от предъявляемых к ним требованиям. Делают плиты из легкого, тяжелого и среднего бетона, в который добавляется гранитный щебень высокой очистки.

Пустотные изделия являются универсальными, так как сфера их применения не ограничена никакими факторами. Свое название они получили из-за продольных внутренних каналов круглого или овального сечения. Пустоты служат для облегчения веса конструкции и прокладки коммуникаций внутри зданий. Изнутри панели усилены стальной арматурой, придающей плитам гибкость. Металл покрывается специальным составом, защищающим его от коррозии на протяжении всего периода эксплуатации, который составляет 100 лет.

Производство панелей осуществляется согласно ГОСТ, который регламентирует такие показатели:

  • длина;
  • ширина;
  • высота;
  • тип арматуры;
  • сорт бетона;
  • диаметр и количество каналов;
  • количество слоев арматуры;
  • наличие петель;
  • способ укладки (2, 3, 4 стороны).

Изготовление плит осуществляется методом вибрационного литья. Благодаря этой технологии внутри них отсутствуют лишние пустоты.

Готовая продукция имеет такие параметры:

  • длина — 6000 мм, 9000 мм, 12000 мм, 16200 мм;
  • ширина — 100 мм, 120 мм, 150 мм, 300 мм, 360 мм;
  • высота — 160 мм, 220 мм; 310 мм;
  • диаметр каналов — 140 мм, 160 мм, 180 мм;
  • нагрузка 300-2500 кг/м².

В зависимости от марки панелей их погрузка и установка производится с помощью крюков или строп. Транспортировка продукции осуществляется в горизонтальном положении при высоте штабеля не более 5 ярусов.

Многопустотные плиты (ПК, П, НВ)

Изделия данного класса нашли применение в жилищном строительстве, так как сочетают в себе прочность, легкость и надежность. Полимерный заполнитель обеспечивает устойчивость панели к высоким нагрузкам на изгиб, предотвращает появление трещин и сколов.

В производстве применяется предварительно напряженный бетон, прошедший стадии вибрационного уплотнения и термической обработки. Туго натянутая арматура не дает изделию прогибаться под собственным весом. Такое решение позволяет повысить прочность изделия при снижении его толщины.

Преимущества многопустотных ЖБИ

Строители отмечают следующие преимущества:

  • доступная стоимость;
  • широкий выбор;
  • долговечность;
  • прочность;
  • гладкость поверхности;
  • высокий уровень звукоизоляции;
  • низкий удельный вес;
  • удобство прокладки электрических сетей.

Маркировка содержит информацию о дате выпуска изделия, производителе и сорте товара.

Один из вариантов надписи — НВ 63-15-22-18, при расшифровке:

  • НВ — один ряд армирования;
  • 63 — длина:
  • 15 — ширина;
  • 22 — высота;
  • 18 — расчетная нагрузка 1800 кгс/м².

Длина и ширина указаны в дециметрах.

В зависимости от предназначения панелей их поверхность может иметь разную степень шероховатости. Так, для жилого строительства производятся плиты с гладкими гранями. Их можно сразу покрывать тонким слоем шпаклевки и красить. Для промышленных объектов выпускаются панели с грубыми поверхностями. Это позволяет сэкономить на изготовлении, так как качество плоскости в данном случае значения не имеет.

Многопустотные облегченные плиты

Многопустотные облегченные ПНО изготавливаются из легких сортов бетона, в который добавляется силикатный наполнитель или керамзит. Кроме этого конструкторы увеличили количество полостей, снизив их диаметр до 14 см, против 16 см у тяжелых аналогов. В сравнении с марками ПК, П и НВ изделия имеют меньший вес и толщину. Подобная продукция обходится дешевле, но она больше подвержена провисанию и искривлению под нагрузкой. Из-за этого выпускаются панели длиной не более 6380 мм и шириной до 3600 мм. Толщина плит составляет 160 мм при расчетной нагрузке 1200 кгс/м².

Применяются изделия для возведения высотных сооружений жилого и хозяйственного типа. Снижение веса плит позволило намного снизить нагрузку на основание здания. При этом технические характеристики панелей обеспечивают безопасность строений, достаточную теплоизоляцию и звукоизоляцию.

Использование облегченных плит позволяет сократить сроки возведения объектов, повысить безопасность монтажных работ и снизить расходы на 10-15%. Единственным недостатком изделий является их постепенная деформация под собственным весом. Средний показатель составляет 1 мм в год. После 25-30 лет данный процесс замедляется до 0,2-0,3 мм в год.

Многопустотные безопалубные плиты (ПБ)

Безопалубочные изделия производятся по стендовой технологии методом литья под давлением. Предназначены для строительства сооружений, подвергающихся высоким вертикальным нагрузкам. В производстве используется промытый речной песок, цемент М600 и гранитный щебень фракции 20-30 мм. По углам плиты устанавливаются 4 петли, жестко закрепленные на арматурном каркасе. После отливки заготовки помещаются в автоклав, где проводится их термическая обработка.

Нарезание на отрезки нужного размера производится на линии, оснащенной алмазным диском. Готовая продукция представляет собой параллелепипед с ровными плоскостями и правильными углами. Стандартная толщина безопалубных плит составляет 220 мм. При транспортировке необходимо принимать меры предосторожности, чтобы товар не деформировался из-за больших промежутков между прокладками.

Маркировка продукции стандартная. После аббревиатуры ПБ указывается длина, ширина, толщина и нагрузка. У панелей этого типа она составляет 600-1200 кгс/м².

Ребристые плиты перекрытия

Панели данного типа имеют ребра жесткости по краям нижней части. Верхняя сторона ровная, на ней могут устанавливаться погрузочные петли. Благодаря такой конструкции изделия не прогибаются даже при самой сильной вертикальной нагрузке. Однако из-за такой конфигурации продукция редко используется в жилищном строительстве. Перепады по высоте нужно замазывать шпаклевкой или маскировать дорогостоящими отделочными материалами.

Применяются ребристые плиты при возведении хозяйственных и административных зданий, различных комплексов, складов, ангаров и сельскохозяйственных сооружений. Оснащаются такими элементами вспомогательные строительные объекты (гаражи, электростанции и прочие временные объекты). После их демонтажа можно продать перекрытия или использовать их повторно на других стройках.

Ребристые плиты изготавливаются из тяжелых и средних сортов напряженного бетона. Их толщина составляет 22 см, ширина 120-400 см, а максимальная длина — 1420 см. Если в процессе производства не применялась технология напряжения материала, то максимальная длина одного прогона не превышает 600 см.

Как проверить качество

Поскольку от прочности и надежности панелей для перекрытия зависит жизнь людей и сохранность их имущества, то к готовой продукции предъявляются высокие требования.

На заводах изготовителях выполняется следующий цикл проверки:

  1. Внешний осмотр. Проверяется наличие сколов, щелей, перекосов и следов коррозии армирующего каркаса.
  2. Проведение замеров. Соответствие длины, ширины и высоты изделий нанесенной на них маркировке.
  3. Взвешивание. Отклонения могут свидетельствовать о недостатке или избытке щебня.
  4. Ультразвуковая диагностика. На экран выводятся данные о пустотах и трещинах. При превышении допустимых параметров изделие отбраковывается.
  5. Испытание на прочность. Так проверяется каждая сотая панель. Тестируется устойчивость ЖБИ изделий к вертикальным нагрузкам, скручиванию и ударам. Для этого используется пресс и груз на тросе.

Где купить плиты перекрытия в Казани

Вы ООО «Новотех-Строй» вы можете купить фундаментные блоки ФБС, плиты перекрытия, сваи и многое другое по доступным ценам. Мы гарантируем качество реализуемого товара. По всем вопросам обращайтесь по телефонам +7 (843) 290-57-41, +7 (843) 226-77-00.

ЖБ плиты перекрытия пустотные (ПК). Компания ЖБИ-Строй, г. Калуга

В качестве несущей основы перекрытий зданий и сооружений в стандартных условиях строительства и эксплуатации используются ж/б плиты перекрытия. Наиболее востребованы на сегодняшний день многопустотные панели; они имеют ряд существенных конструктивных преимуществ, обеспечивают прочность строений, повышают уровень шумовой и тепловой изоляции.

Компания «ЖБИ-строй» изготавливает и поставляет заказчикам плиты перекрытия ПК и ПБ из высококачественных бетонов в полном соответствии уложениям ГОСТ 26434-85. Железобетонные изделия от производителя реализуются по низким ценам в широком разнообразии типоразмеров.

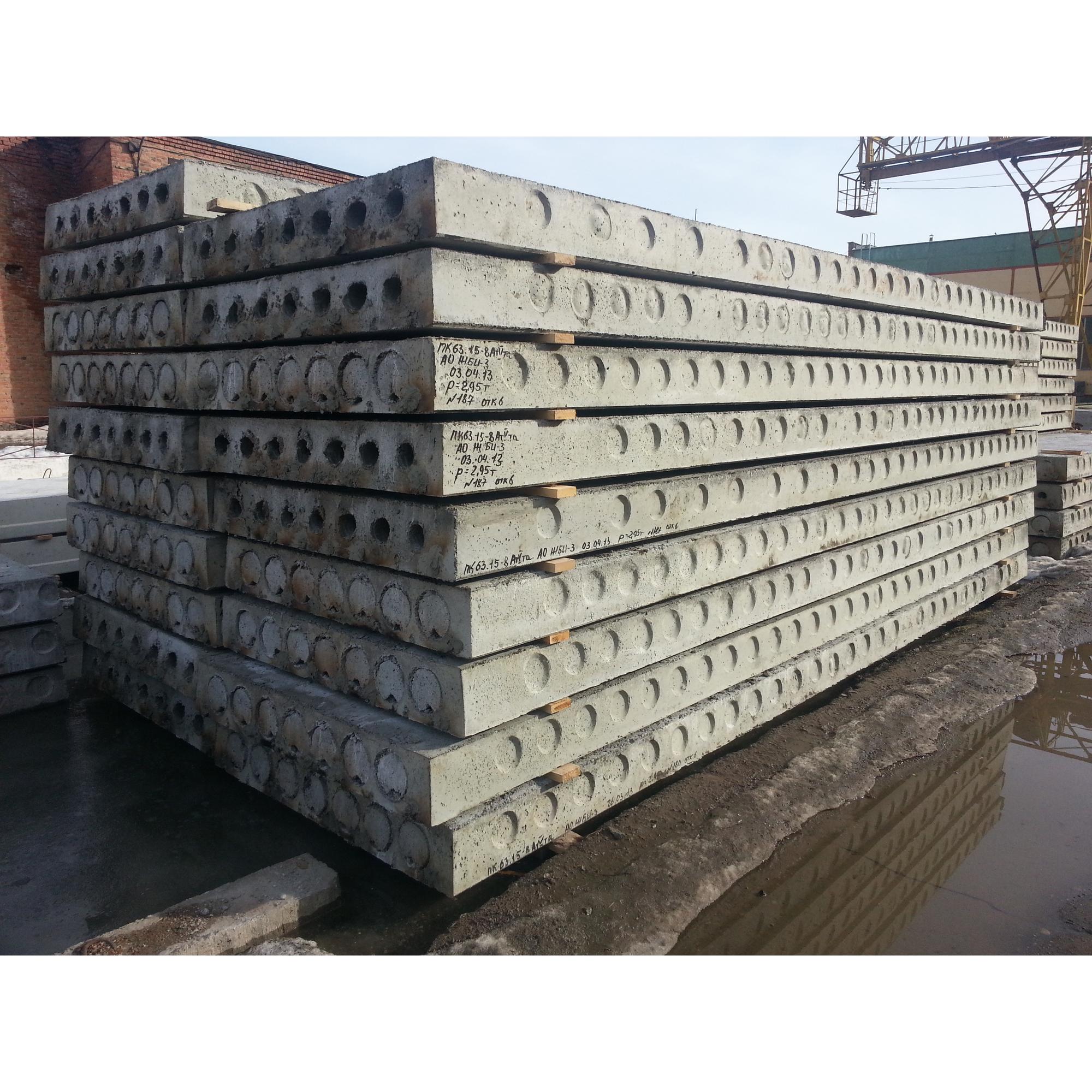

Пустотные плиты перекрытия ПК и ПБ

Для производства панелей перекрытия используются разные виды бетона: тяжелый, а также легкий конструкционный и силикатный от класса В15 и выше с плотной структурой. Армирующий каркас может быть как обычным, так и предварительно напряженным.

Мы предлагаем к продаже два основных типа панелей перекрытий:

  • Плиты перекрытия пустотные ПК – стандартная строительная железобетонная продукция, изготавливаемая с применением опалубки и варьирующаяся по размерам с шагом 300мм до 9 метров.
  • Многопустотные плиты ПБ – ЖБИ нового поколения, производимые по технологии непрерывного формования в большом размерном диапазоне до 12 метров.

Изготовленные в соответствии со всеми нормами и правилами плиты свободно выдерживают нагрузку ≤ 6,0 кПа (без учета веса панели).

Характеристики ж/б плит перекрытия

ЖБИ предназначены для возведения крупнопанельных объектов жилищно-гражданского и промышленного строительства в климате со стандартными показателями температуры/влажности, в неагрессивной среде. Панели также востребованы при прокладке теплотрасс.

  • Расчетная нагрузка: до 800кгс/м2 на перекрытие (собственный вес панелей не учитывается).
  • Марка бетона по прочности: В15 М200/М250, В20 М250.
  • Марка бетона по морозостойкости: F150.
  • Марка бетона по водонепроницаемости: W4.

Обращайтесь в компанию «ЖБИ-Строй» для выгодного и оперативного приобретения многопустотных панелей перекрытия.

Наши координаты:

Адрес: г. Калуга, ул. Болдина, д. 57, к.1, офис 402
Телефоны: 8 (4842) 92-67-67;
8 (910) 510-44-40; 8 (980) 714-90-83

8 (910) 512-44-20 - представитель в Москве

виды и особенности применения. Статья

Железобетонные плиты перекрытия стали одним из самых востребованных стройматериалов на сегодняшний день. Они представляют собой универсальные конструкции, используемые практически во всех отраслях гражданского, коммерческого и производственного строительства. Связано это с их высокой прочностью и долговечностью. По статистическим данным, от всего количества ЖБИ, применяемого в строительстве, доля плит составляет не менее 30 %, что довольно много.

Основные виды плит перекрытия

Классификация плиточных перекрытий достаточно обширна. Плиты различаются по классу используемой арматуры и наличию закладных деталей, марочной прочности использованного бетона и расчетной нагрузке, размерам и наличию специальных добавок, но выделяют три основных разновидности таких железобетонных изделий.

Пустотные

Плиты такого рода нашли свое основное применение при возведении межэтажных перекрытий в зданиях из кирпича, блока или монолитного бетона. В сравнении с плитами других видов, они имеют внутренние воздушные полости. Это придает им хорошие тепло- и звукоизоляционные характеристики. Такой момент имеет особое значение при строительстве жилых домов.

Ребристые

Прочные конструкции, обладают очень слабыми изоляционными характеристиками, поэтому используются для устройства кровли нежилых помещений. Как правило, это неотапливаемые складские и производственные помещения, ангары. Они же могут использоваться при возведении инженерных коммуникаций — тоннелей, каналов, мостов, по которым проходят трубопроводы различного назначения или кабельные трассы.

Монолитные

Универсальные плиточные конструкции, которые за счет своей повышенной прочности используются при строительстве наиболее ответственных объектов с высокими статичными или динамичными нагрузками. В жилищном строительстве их применяют локально, в местах возможных высоких силовых нагрузок.

Применение и преимущества использования плит

Основных областей использования железобетонных плит три — гражданское и промышленное строительство и сооружение инженерных подземных и наземных коробов различного назначения. Плиты нередко используются в качестве фундамента для легких или временных зданий, что связано с их устойчивостью к воздействию влаги и постоянных перепадов температур. По сравнению с другими материалами, использование плит отличается значительными преимуществами:

  • Отсутствует необходимость применять дополнительную теплоизоляцию.
  • Пустотные плиты, снижают нагрузку на фундамент при сохранении высокой прочности.
  • У этого стройматериала доступная стоимость.

Все изделия, вне зависимости от вида и марки, производятся в строгом соответствии с ГОСТ. Он регламентирует прочностные характеристики, вес и размеры, допустимые погрешности минимальны. Это позволяет точно проектировать будущее здание с учетом всех существующих требований.

смотрите

ТАКЖЕ

Усиление плиты перекрытия: пустотные, монолитные, ребристые

Плиты перекрытий зданий и сооружений работают в условиях высоких механических нагрузок и нередко подвергаются вредному воздействию ряда вредных факторов: взрыв, осадка, землетрясение, пожар, высокая влажность, промерзание, внезапная механическая нагрузка, воздействие химически агрессивных веществ и др.

СодержаниеСвернуть

Основной материал и армирование изделия частично разрушаются. Поэтому для возможности дальнейшей эксплуатации сооружения требуется усиление плиты перекрытия различными способами.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

  • Эффективное крепление арматурного пояса к ремонтируемой поверхности.
  • Установка опалубки.
  • Заливка бетонного раствора и уход за залитой конструкцией.

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Заключение

Плиты перекрытия зданий и сооружений работают в тяжелых условиях эксплуатации. На данные конструкции воздействуют механические статические и динамические нагрузки, вредные атмосферные факторы, химические вещества. Поэтому расчет несущей способности плит перекрытия возможное ее усиление следует доверять профессиональным, опытным в этом вопросе компаниям.

Лучший пол для бетонных плит

Когда вы просматриваете типы напольных покрытий, вы выбираете цвета, стили и материалы, которые подходят для вашего дома. Часть этой подгонки, которую вы можете не учитывать, - это материал, на который вы будете укладывать пол. Этот основной слой известен как подложка и выполняет несколько важных функций. Материал основания не только распределяет вес и обеспечивает поддержку пола, но и может влиять на тип покрытия, который вы можете выбрать.

Обычные основания включают фанеру или бетонные плиты. Если в вашем доме есть подвал, вы, вероятно, используете бетонную плиту в качестве субстрата на этом уровне. Бетонные плиты обладают рядом уникальных свойств, которые могут повлиять на ваш пол. Помня об этих качествах, вы сможете выбрать напольное покрытие, которое украсит ваш подвал и будет хорошо сочетаться с основанием.

Зоны обслуживания бетонных плит

Понимание вашего бетонного основания может помочь вам выбрать долговечный и совместимый вариант напольного покрытия.Выбор напольного покрытия для укладки поверх бетонных плит начинается с решения некоторых из наиболее распространенных проблем, с которыми сталкиваются бетонные полы.

Влажность

В первую очередь следует учитывать влажность. Хотя бетон кажется твердым, он является проницаемым веществом, которое может впитывать и выделять влагу. Вода может попасть в бетонную плиту из-за высокой влажности или влажности почвы. Это особенно актуально, если ваш подвал подвержен наводнениям или протечкам во время сильных дождей. Когда бетонная плита впитывает влагу, она может удерживать ее на удивление долгое время.Установка неправильного типа пола поверх постоянно влажного бетона может со временем вызвать деформацию и износ.

К счастью, различные напольные покрытия обладают достаточной водостойкостью, чтобы хорошо работать на бетонной плите. Когда вы соединяете упругие типы полов с дополнительными защитными мерами, такими как гидроизоляционные мембраны или барьеры, вы можете подготовить свой пол к успеху.

Плоскостность

Если ваша бетонная плита не идеально ровная, некоторые типы полов могут усилить неровности.Даже незначительные отклонения в классе могут быть преувеличены после укладки пола. Чтобы облегчить процесс выбора напольного покрытия, проверьте, ровная ли ваша бетонная плита. Если вы заметили неровности, возможно, стоит подумать о более щадящем напольном покрытии, таком как ковер или винил.

Запишитесь на домашнюю консультацию

Лучший пол для фундамента из бетонных плит

Принимая во внимание проблемы влажности и неровностей, вы можете выбрать напольное покрытие, которое подойдет как для вашей бетонной плиты, так и для ваших целей дизайна. Другие важные соображения включают расположение вашей плиты, количество воды, которую она получает, и ваши предпочтения в отношении напольного покрытия. Ниже приведены несколько хорошо подходящих вариантов напольных покрытий, которые можно включить в ваш модельный ряд.

1. Конструкционная древесина

Полы из натуральной твердой древесины обладают неоспоримой красотой и долговечностью. Но если натуральное дерево подвергается воздействию слишком большого количества воды, оно может деформироваться и повредить пол. Когда дело доходит до водонепроницаемости, инженерная древесина лучше справляется с влагой, создавая потрясающий вид деревянного пола.

Инженерное дерево своей водостойкостью обязано своей уникальной структуре. Каждая инженерная доска состоит из тонких полосок прочной древесины, спрессованной на высококачественную фанеру. Эти слои позволяют дереву оставаться жестким и сопротивляться сжатию и расширению в присутствии влаги.

В тандеме с долговечностью искусственная древесина сочетает в себе очарование натурального дерева. Это может превратить ваш подвал во впечатляющее и привлекательное пространство для развлечений или отдыха. Инженерная древесина также более доступна по цене, чем натуральная древесина, что делает ее более экономичным вариантом.

2. Винил

Винил, который давно используется для изготовления кухонь и ванных комнат, известен своей исключительной водостойкостью. Как и искусственная древесина, винил использует силу слоев для повышения своей прочности. Сюда входят подложка, верхний дизайн и защитные слои.

Несколько типов виниловых полов могут лучше подходить для разных бетонных полов:

  • Виниловый лист: Этот тип винила выпускается в виде одного листа, который устанавливается на бетонный пол.Виниловый лист может простить, если ваша бетонная плита не идеально ровная. Благодаря отсутствию зазоров этот тип винилового покрытия обеспечивает максимальную влагостойкость. Если ваша бетонная плита подвержена воздействию влаги, подумайте об этой виниловой плите.
  • Роскошная виниловая плитка или планки: Роскошный винил имитирует внешний вид твердой древесины или плитки с повышенной влагостойкостью. Поскольку этот тип винила выпускается в виде досок или плиток, есть вероятность образования крошечных щелей, которые могут позволить влаге проникнуть в бетонную основу.Если для вашей бетонной плиты влажность менее важна, вы можете подумать о роскошных виниловых плитках или досках.

В дополнение к своей доступности виниловые полы предлагают температурные преимущества при укладке в подвал. Многие бетонные плиты подвала остаются холодными под ногами, особенно зимой. Винил не отводит холод от бетона, что создает прочный и комфортный пол в подвале.

3. Ламинат

Ламинат изготовлен из синтетических композитов, которые многослойны для обеспечения максимальной прочности.

Эти слои включают:

  • A задний слой для устойчивости и влагостойкости.
  • Сердцевина из древесноволокнистой плиты , обеспечивающая ударопрочность, стабильность и долговечность.
  • Декоративный слой , придающий композитному материалу вид дерева, плитки, керамики или чего-то еще.
  • Слой износа , который служит прозрачным защитным покрытием от влаги, пятен и выцветания.

Как и другие напольные покрытия, хорошо укладывающиеся на бетонные плиты, в ламинате используются слои для защиты от влаги.Это делает его надежным вариантом для установки на бетонную плиту. Если вы планируете превратить свой подвал в зону с высокой проходимостью для развлечений и отдыха, ламинат может стать отличным вариантом. Для ламината могут потребоваться защитные меры, такие как пароизоляция или прокладка для оптимальной работы, но это не должно быть проблемой для опытной бригады по установке.

4. Ковер

Ковровое покрытие имеет много преимуществ для подвала. В местах, где, скорее всего, нет окон и естественного света, ковер может добавить столь необходимый цвет.Он также может служить удобным для детей напольным покрытием, если вы хотите, чтобы ваш подвал служил игровой комнатой.

Поскольку ковер сделан из материальных волокон, он обладает высокой впитывающей способностью. Это может помочь впитать лужи в случае наводнения, но ковер не должен задерживать воду надолго. Если он останется влажным и ваша бетонная плита станет влажной, ваш ковер может разложиться и вызвать появление плесени. Подвалы, подверженные частым затоплениям, могут захотеть выбрать другой метод покрытия полов, чтобы избежать этих рисков.

Для достижения наилучших характеристик по бетонной плите выберите ковер с низким ворсом из синтетических волокон.Этот ковер не впитает столько воды, но при этом станет мягким и стильным дополнением вашего подвала.

5. Плитка

Часто можно увидеть кафельный пол в бассейнах, ванных комнатах и ​​душевых, где много воды. Отчасти это связано с тем, что плитка чрезвычайно водостойкая. Благодаря разнообразию цветовых и стилевых вариантов плитки могут сделать вашу бетонную плиту более долговечной и долговечной.

Если ваш подвал постоянно подвергается воздействию воды, но вам нужен стильный пол, лучшим вариантом может стать плитка. Это относительно низкие эксплуатационные расходы, его глазурь предотвращает проникновение воды в бетон, и на нем не образуется плесень. Выберите керамическую или керамогранитную плитку, чтобы найти стиль и долговечность, чтобы обновить и защитить свой подвал.

Лучшее перекрытие бетонных плит с перекрытием 50

Установка нового пола может открыть пространство и превратить его в уютное место для семейного отдыха. Когда вы ищете варианты полов для покрытия бетонных плит, доверьтесь профессионалам 50 Floor, которые помогут вам создать идеальный продукт.

Воспользовавшись нашими бесплатными консультациями на дому, вы можете привести эксперта к источнику и увидеть образцы напольных покрытий в вашем освещении. Наши специалисты поделятся своими знаниями и опытом, чтобы помочь вам принять обоснованное решение о том, какая влагостойкость нужна вашему фундаменту. Для качественного профессионального обслуживания запишитесь на консультацию сегодня!

Перекрытие перекрытия - обзор

6.

3.1 Перекрытия

Рассмотрим перекрытие из балок и перекрытий с N x и N y пролетами в направлениях x и y , соответственно.Пол разделен на NS = NS x + NS y критические секции: NS x секции в направлении x и NS 10 y секций в направлении y , как показано на рисунке 6.1. Критические сечения в основном выбираются около опор и средних пролетов. Каждая секция содержит N b секций балки и N s секций перекрытия.Общая стоимость пола может быть представлена ​​суммой индивидуальных затрат на критические секции. Теперь, если взаимосвязь между параметрами поперечного сечения и эффектами воздействия проекта установлена, функция стоимости может быть определена в терминах эффектов воздействия.

Рисунок 6. 1. Пролетные и контрольные секции в направлениях перекрытий x и y .

Основываясь на упрощенном методе проектирования плит в Австралийском стандарте для бетонных конструкций (AS3600, 2009), единственный эффект воздействия, который необходимо учитывать, - это изгибающий момент в полосах, простирающихся в направлениях x и y .Эти полосы могут быть сформированы путем проведения контрольных участков вдоль плит в обоих направлениях, и распределение момента вдоль краев полос определяется соответствующим образом.

Рассмотрим уравнение. (6.2) в качестве потенциальной альтернативной функции затрат уравнению. (6.1) в плите

(6.2) Ci (s) = c1Mui (s)

, где C (s) - стоимость каждой секции плиты, а Mui (s) - допустимый изгибающий момент каждой плита в критическом сечении i и c 1 - коэффициент.Для всего перекрытия перекрытия, включая секции N s , изменение вместимости секций приведет к изменению общей стоимости секций следующим образом:

(6,3) ΔC (s) = ∑1NsΔCi (s) = ∑1Nsc1ΔMui (s)

В качестве альтернативы, согласно формуле. (6.1), при изменении любого из параметров поперечного сечения функция стоимости плит изменяется следующим образом:

(6.4) ΔC (s) = ccΔAc (s) + cslΔAsl (s)

При оптимизации компоновки перекрытий перекрытий , сдвиговой арматуры и затрат на опалубку можно исключить из процесса расчета.Причины в том, что, во-первых, плиты считаются не армированными на сдвиг, а во-вторых, общая площадь плит постоянна, а планировка перекрытия и длина пролета не влияют на окончательный размер опалубки.

Чтобы перейти от уравнения. (6.1) в уравнение. (6.2) и получим взвешенный коэффициент c 1 , первый шаг - определить, как вариации A c и A sl влияют на Mu (s) и наоборот. То есть нам необходимо знать, как различная величина каждого параметра поперечного сечения влияет на прочностные характеристики сечения.

Для плит, как положительный, так и отрицательный допустимый изгибающий момент получается из предельных значений прочности сечения при изгибе Mu (s), которые могут быть рассчитаны по формуле. (6.5) (Лу и Чоудхури, 2010).

(6.5) {Mu (s) ≅As (s) fyl (D (s) −c (s) −dc (s)) dc (s) = 0,5γku (D (s) −c (s))

, где D (s) - толщина плиты. Остальные параметры указаны на рисунке 6.1.

Изменение допустимого момента изгиба плит по отношению к As (s) составляет:

(6.6) ΔMu (s) ΔAs (s) ≅fyl (D (s) −c (s) −dc (s)) → ΔAs (s) = (fyl (D (s) −c (s)) (1− 0,5γku)) - 1ΔMu (s) = K1ΔMu (s)

Единственным параметром, влияющим на изменение объема бетона в плитах, является толщина плиты. То есть

(6,7) ΔAc (s) ≅Ls⋅ΔD (s)

, где L s - ширина плиты. Любые изменения толщины плиты приводят к изменению допустимой нагрузки на изгибающий момент плиты следующим образом:

(6,8) ΔMu (s) ΔAc (s) ≅ΔMu (s) LsΔD (s) ≅fyAs (s) Ls (1−0.5γku) → ΔAc (s) ≅ [fyAsLs (1−0,5γku)] - 1ΔMu (s) = K2ΔMu (s)

Умножая обе части уравнения. (6.8) на c c и сравнивая его с уравнениями. (6.3) и (6. 4) приводят к:

(6.9) c1 = cslK1 + ccK2

Коэффициент c 1 определяет, как параметр Mui (s) влияет на функцию стоимости плиты, как показано в уравнении. (6.2).

Плита перекрытия

Плиты перекрытия, также в просторечии называемые филигранными полами или полуфабрикатами, используются в жилом и промышленном строительстве.

Плиты перекрытия преимущественно используются в сочетании с двойными стенками для создания монолитных конструкций и отличаются малым весом. Это позволяет устанавливать сборные полуфабрикаты на строительных площадках с помощью кранов с меньшей грузоподъемностью.

Из-за небольшого веса / объема расходы на транспортировку до строительной площадки, соответственно, ниже, чем у монолитных сборных железобетонных плит.

Плиты перекрытия обычно состоят из бетонной плиты толщиной 40-60 мм, продольной и поперечной арматуры и ферм в поперечном направлении.Фермы состоят из сварной бетонной стали, видимых стержней верхних элементов, двух литых нижних элементов пояса и диагоналей между верхними и нижними элементами. Верхняя поверхность плиты остается необработанной, что в сочетании с диагональными стульями создает идеальное сцепление между сборными железобетонными деталями и монолитным бетоном.

Монтажные детали, такие как электрические розетки, проводка, проемы и т. Д., Уже могут быть установлены в перекрытиях на заводах по производству сборного железобетона. После размещения на месте дополнительные арматурные стержни вставляются через опорные стулья.Дополнительное армирование требуется там, где плиты перекрывают друг друга. Эта боковая арматура должна быть закреплена так, чтобы ее нельзя было сместить во время работ по бетонированию на стройплощадке. Кроме того, он не должен лежать непосредственно на готовой поверхности, но должен иметь бетонное покрытие, соответствующее применению, с целью обеспечения достаточной прочности готовой детали.

Также добавляются пустые кабелепроводы для электропроводки после бетонирования верхним слоем монолитного бетона / бетона.Плиты перекрытия должны поддерживаться во время процесса твердения бетона. Это классифицируется как утраченная опалубка, и нижняя сторона плиты перекрытия отличается высоким качеством поверхности = нижняя сторона плиты предназначена для непосредственного нанесения обоев и краски. Штукатурные работы не требуются, стыки между отдельными плитами (шириной до 3 м) должны быть заполнены.

Процесс строительства бетонных перекрытий

🕑 Время чтения: 1 минута

Процесс строительства бетонной плиты перекрытия включает в себя возведение опалубки, укладку арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.

Процесс строительства бетонной плиты перекрытия
  1. Сборка и установка опалубки
  2. Подготовить и разместить арматуру
  3. Заливка, уплотнение и отделка бетона
  4. Обработка бетона и снятие опалубки

1. Сборка и установка опалубки для перекрытия Опалубка должна выдерживать такие строительные нагрузки, как давление свежего бетона и вес рабочих, операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.Кроме того, существуют различные строительные аспекты, которые необходимо учитывать при возведении опалубки. Например, он должен быть правильно расположен, выровнен и выровнен, стыки должным образом герметизированы, а также предотвращать попадание гвоздей в бетон и т. Д. Кроме того, для опалубки бетонных перекрытий можно использовать различные материалы, такие как дерево, сталь и алюминий.

Рис.1: Опалубка бетонных перекрытий

Наконец, есть несколько общих недостатков конструкции опалубки, о которых инженер на объекте должен знать и предотвращать их появление, в противном случае может произойти отказ опалубки.Эти конструктивные недостатки указаны ниже:
  • Плохое или отсутствие проверки опалубки во время и после укладки бетона для выявления необычных прогибов или других признаков возможной неисправности, которые можно исправить
  • Неправильное забивание гвоздями, болтами, сваркой или креплением
  • Неправильные боковые распорки
  • Изготовить опалубку, не соответствующую чертежам формы
  • Отсутствие надлежащей полевой проверки, чтобы убедиться, что конструкция формы была правильно интерпретирована создателями формы
  • Использование поврежденных или некачественных пиломатериалов, имеющих меньшую прочность, чем необходимо.
Также прочтите: Опалубка (опалубка) для различных элементов конструкции - балок, перекрытий, колонн, опор

2. Подготовьте и разместите арматуру для перекрытия Перед размещением арматуры для конструкции бетонной плиты перекрытия осмотрите и проверьте формы, чтобы убедиться, что размеры и расположение бетонных элементов соответствуют структурным планам. Кроме того, формы должны быть должным образом очищены и смазаны, но не в таком количестве, чтобы они могли попасть на стержни или бетонные строительные швы.На проектных чертежах представлены необходимые детали армирования, поэтому требуется только понимание того, как использовать стержень определенного размера, отрезать необходимую длину и сделать необходимые крючки и загибы. После завершения подготовки стальные стержни размещаются на своих местах с соблюдением указанных расстояний и бетонного покрытия. Бетонное покрытие и расстояние между плитами перекрытия можно поддерживать с помощью распорок и опор для стержней. Провода используются для связывания основной арматуры и термоусадочной и температурной арматуры (распределительной арматуры).

Рис. 2: проволока, используемая для связывания арматуры, и опоры, используемые для поддержания бетонного покрытия

Следует знать, что неправильное размещение арматуры может привести к серьезным повреждениям конструкции бетона. Неправильное бетонное покрытие подвергает арматурные стержни опасности и нарушает сцепление бетона со сталью. Наконец, после того, как все требования по размещению арматуры (положение, покрытие бетона, расстояние и правильный размер стержней, длина, крюки и изгиб) будут окончательно согласованы, инженер сайта может заказать бетонирование.

Рис. 3: Обеспечение бетонного покрытия для стержней арматуры в плите

Также читайте: Детализация армирования железобетонных плит

3. Заливка, уплотнение и отделка бетонной плиты перекрытия Смешивание, транспортировка и погрузочно-разгрузочные работы с бетоном должны быть согласованы с укладкой и отделочными работами. В плите перекрытия начните укладку бетона по периметру на одном конце работы, при этом каждую партию укладывают на ранее нанесенный бетон.

Рис.4: Укладка бетона началась с одного конца плиты

Бетон следует укладывать в конечное положение или как можно ближе к нему, чтобы предотвратить расслоение. Таким образом, необходимо предотвратить укладку бетона большими и отдельными сваями с последующим их перемещением по горизонтали в окончательное положение. Кроме того, инженер-строитель должен тщательно следить за бетонированием и искать признаки проблем. Например, потеря раствора является признаком неправильной герметизации и подвижности швов. Кроме того, необходимо проверять и устранять растрескивание, чрезмерное отклонение, выравнивание и отвес, а также любое движение, чтобы предотвратить дальнейшие проблемы.

Рис. 5: Бетонирование с помощью насосов

Кроме того, свежий бетон должен быть должным образом уплотнен, чтобы формировать его внутри форм и вокруг закладных элементов и арматуры, а также для устранения каменных карманов, сот и захваченного воздуха. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона. Наконец, плиты можно отделывать разными способами в зависимости от пола. Полезную информацию о формах до, во время и после бетонирования можно найти в ACI 311.1р.

Рис. 6: Укладка и вибрация свежего бетона

Также читайте: Методы отделки затвердевшей бетонной поверхности

4. Обработка бетона и снятие опалубки По окончании отделки необходимо использовать подходящую технику для адекватного затвердевания бетона. Методы отверждения плит, такие как отверждение в воде; бетон залит; прудился; или распыление тумана. В дополнение к водоудерживающему способу, при котором покрытия, такие как песок; холст; мешковина; или солома, используемая для непрерывного увлажнения поверхности плиты, химические мембраны и водонепроницаемая бумажная или пластиковая пленка.Что касается отверждения, рекомендуется снять опалубку через 14 дней. Чтобы узнать подробное время снятия опалубки, нажмите здесь.

Рис. 7: Отверждение бетонной плиты путем заливки водой

Весь процесс строительства бетонной плиты перекрытия показан на Рис.8 и Рис.9.

Рис. 8: Иллюстрация конструкции железобетонной плиты

Рис. 9: Проволока, используемая для связывания основной, усадочной и температурной арматуры ( Деталь A )

Также прочтите: Методы отверждения бетонных конструкций и их сравнение .Однако фундаментный пол может быть более сложной системой, состоящей из структурной фундаментной плиты, уложенной слоями гидроизоляции и износостойких плит. Эта система спроектирована так, чтобы выдерживать гидростатическое давление и поддерживать контролируемую среду.

Основной проблемой плит является протечка, поскольку бетон - самый распространенный материал, а трещины - обычная проблема в бетонных элементах. Еще одна проблема при проектировании плит перекрытия - контроль выбросов почвенных газов, таких как радон. Дизайн и конструкция плит перекрытия - ключ к достижению ожидаемых характеристик, долговечности и длительного срока службы.Кроме того, ремонт фундаментной плиты может быть очень дорогим или практически невозможным после завершения.

При проектировании плит перекрытия лучше всего быть очень консервативным, особенно в местах, которые будут находиться под землей. Рекомендуется использовать высококачественные материалы с дополнительным усилением, чтобы снизить риски отказов.


Обеспечивает ли ограждающая конструкция вашего здания эффективную изоляцию и защиту от атмосферных воздействий?


Несущие конструкции

Плиты перекрытия ограждающих конструкций нижнего этажа должны выдерживать вертикальные гравитационные нагрузки и восходящие грунтовые нагрузки или нагрузки гидростатического давления.Нисходящие нагрузки возникают из-за собственного веса плиты перекрытия и любых временных нагрузок, связанных с присутствием людей, например, пешеходного движения. В некоторых конструкциях плита перекрытия может также служить матовой фундаментной плитой, выдерживая значительные нагрузки от колонн и стен.

Плиты перекрытия могут также подвергаться восходящим нагрузкам грунта и гидростатическому давлению, в зависимости от их расположения и уровня грунтовых вод в данной местности. К плите перекрытия может быть приложено восходящее давление грунта, если она спроектирована как матовый фундамент, в то время как точечные нагрузки здания - это силы, направленные вниз.

Контроль окружающей среды

Внешняя среда подвергает фундамент тепловому воздействию, воздействию влаги, насекомых и почвенного газа. В частности, тепловые эффекты и влажность воздуха также могут исходить от внутренних источников. Как и в случае с другими элементами ниже уровня, характеристики плиты перекрытия будут в значительной степени зависеть от ее способности выдерживать и регулировать эти воздействия окружающей среды. Предотвращение трещин очень важно как для структурных характеристик, так и для предотвращения утечек.

Меры контроля влажности часто включают системы дренажа и барьерного типа.В случаях с гидростатическим давлением грунтовых вод первым компонентом контроля влажности является система откачки и осушения, которая механически опускает уровень грунтовых вод. Второй компонент системы контроля влажности включает слой гранулированного заполнителя под плитой перекрытия, который обеспечивает место для накопления и рассеивания влаги. Влагу также можно откачивать или сливать в систему отстойника или сливной дренаж. В районах с низким уровнем грунтовых вод или в засушливых условиях слоя гранулированного заполнителя и выходного дренажа обычно достаточно для контроля влажности.

После того, как система контроля влажности определена, следующим шагом будет установка водонепроницаемой мембраны или замедлителя парообразования под плитой перекрытия.

  • Замедлитель образования пара служит барьером против миграции пара в отсутствие гидростатического давления
  • Гидроизоляционные мембраны будут обеспечивать сопротивление как миграции пара, так и гидростатическому давлению.

Большинство строительных норм и правил требуют наличия пароизолятора в качестве минимальной защиты от влаги даже в районах с низким уровнем грунтовых вод.Замедлители образования пара также сводят к минимуму усадочные напряжения и образование трещин в плите пола. Гидроизоляционные мембраны необходимы в ситуациях с гидростатическим давлением и во внутренних помещениях, чувствительных к влаге. Эти мембраны обычно наносят на глиняную плиту, заливают гранулированный заполнитель или уплотненный слой земли.

Почвенный газ - еще одно условие окружающей среды. Миграцию почвенных газов, таких как радон, можно контролировать с помощью замедлителя пара из полиэтилена или гидроизоляционной мембраны. Защита мембраны во время строительства имеет решающее значение, наряду с вниманием к деталям на всех концах, краях и проходах.Это обеспечивает надлежащий контроль над влажностью или почвенными газами.

Системы отделки перекрытий и распределительные системы MEP

Когда речь идет о напольных системах, важна только внутренняя отделка. Требования к этой отделке зависят от использования внутреннего пространства, и некоторые распространенные виды отделки - это ковролин, плитка и приклеенный пол. При использовании плитки или любого типа напольного покрытия контроль паров имеет решающее значение для обеспечения надлежащей адгезии. На стоянках или в складских помещениях внутренней отделкой может быть просто открытая поверхность бетонной плиты.

Плита перекрытия может содержать компоненты оборудования MEP, такие как механические трубопроводы, водопроводные линии и электрические питатели. Когда эти элементы присутствуют, они должны быть спроектированы таким образом, чтобы выдерживать ожидаемые нагрузки, действующие на плиту перекрытия. Системы распределения MEP также должны быть спроектированы так, чтобы их было легко обслуживать или модифицировать.

История шлакобетонных плит

Автор: Билл О’Брайен

26 августа 2020

В течение 1800-х годов пожары в зданиях стали широко распространенными - в первую очередь это Великий Чикагский пожар 1871 года и Великий Бостонский пожар 1872 года, - что вынудило разработать огнестойкие плиты перекрытия зданий.К 1880-м годам для предотвращения таких крупномасштабных пожаров использовались различные формы арочных полов из кирпича и терракотовой плитки. Вышеупомянутые типы строительных конструкций не являются пожаробезопасными, но могут выдерживать определенную степень воздействия огня без сбоев.

Хотя система шлакобетонных плит больше не предназначена для использования в новых зданиях, она остается актуальной, потому что это структурная система, используемая во многих наших офисных зданиях, жилых зданиях, школьных зданиях и промышленных зданиях в Нью-Йорке и других городах. области.Важно, чтобы инженеры и архитекторы понимали его происхождение, историю, характеристики, а также сильные и слабые стороны, чтобы правильно спланировать реконструкцию и ремонт.

По мере развития противопожарных полов должностные лица строительных департаментов и страховые компании были вынуждены задуматься о том, как должны быть построены полы. В конце концов, Бюро строительства Нью-Йорка разработало огнестойкую плиту, которая была внедрена в стандарты Строительного кодекса Нью-Йорка того времени.Часть кодекса, определяющая системы полов с 1891 по 1916 год, гласила: «Все кирпичные или каменные арки, помещаемые между железными балками перекрытия, должны быть не менее четырех дюймов толщиной и иметь подъем не менее одного с четвертью дюйма на каждый фут. пролета между балками. Арки шириной более пяти футов должны быть надлежащим образом увеличены по толщине ... или пространство может быть заполнено секционным пустотелым кирпичом из обожженной глины или другим не менее хорошим огнестойким материалом, имеющим глубину не менее одной с четвертью дюйма до каждый фут пролета, при этом допустимое расстояние между балками не должно превышать шести дюймов.”

Другим типом строительства были кирпичные / каменные своды, которые заключались в создании арки из кирпича или камня за счет использования веса материала при сжатии, чтобы выдержать нагрузку на поверхность выше. Это редко использовалось из-за большого веса материалов и больших трудозатрат, необходимых для строительства. С тех пор, как в 1890-х годах в центре внимания оказались большие здания со стальным каркасом, дизайнеры и строители быстро осознали острую потребность в недорогих, легких и «огнестойких» конструкционных перекрытиях.В 1981 году сегментные арки из терракотовой плитки начали использовать для уменьшения веса материалов, а также времени и затрат на рабочую силу. Эта система представляет собой сборную терракотовую секцию, которая установлена ​​из кованого железа для создания арки и поддерживается нижним фланцем стальной балки. Хотя сборные терракотовые секции были хорошей альтернативой, продолжались усилия по совершенствованию методов строительства и снижению веса конструкции.

Зимой 1886/1887 гг. Инженеры Фрейтаг и Хайдшух и Г.Компания A. Wayss & Cie с некоторым успехом провела обширные испытания под нагрузкой железобетонных конструкций в Берлине, Германия, что подтолкнуло к этому еще больше инженеров. В конце концов, в 1899 году Конрад Фрайтаг разработал и запатентовал первую бетонную плиту перекрытия с драпировкой. Плита перекрытия драпировки была одной из 406 шаблонов, поданных Конрадом, и была названа "плитой перекрытия Метрополитен". Эта плита состояла из перевернутой арочной арки, состоящей из скрученных пар проводов, индивидуально натянутых через здание, и закреплена на краях плиты и задрапирована поверх балок перекрытия и под прижимной планкой в ​​середине пролета.Поскольку провода несут все нагрузки, плита служит только для обеспечения ровной поверхности и огнестойкости. Во многих случаях дерево или плитка использовались для создания единой поверхности для ходьбы.

В 1906 году драпированная плита из шлакобетона была запатентована двумя инженерами, Буэлем и Хиллом. Шлак является побочным продуктом сжигания угля, поэтому переработка шлака была экономичным способом замены более дорогих заполнителей. Кроме того, огарки легкие и обладают хорошей огнестойкостью. Скрученные пары стальной проволоки, использованные в этой плите, были заменены сварной проволочной сеткой, которая была впервые запатентована в 1901 году.Хотя эта проволочная сетка имела множество применений, она начала поступать на строительный рынок в 1906 году, когда рулоны проволочной сетки можно было легко отправлять и раскатывать на стройплощадке и использовать в качестве армирования в конструкционных плитах. Применение проволочной сетки также обеспечило равномерную нагрузку на конструкцию.

Во время строительства с 1920-х по 1960-е годы шлакобетонные плиты с драпированной сеткой стали популярными как легкие, огнестойкие и огнестойкие бетонные решения. Эти плиты можно найти по всему Нью-Йорку и другим старым городским районам, где уголь сжигался по всему городу для тепла и электричества.Со временем в систему плит были внесены различные модификации, чтобы приспособить положения для водопровода и паропровода, но основной принцип, лежащий в основе использования сетки в качестве структурного элемента бетонной плиты, остался прежним. Трубопровод будет помещен над структурной перегородкой и покрыт шлаковой кладкой, а затем поверх нее будет помещен деревянный или тонкий бетонный настил в качестве несущей поверхности.

Шлак, который использовался в качестве изоляции на крышах, имеет низкое значение R, но обеспечивает минимальную изоляцию паропроводов, которые были скрыты в конструкции крыши.Поскольку шлакобетон более пористый, чем обычный бетон, вода может легко мигрировать через бетон к арматуре из стальной сварной проволоки, вызывая разрушение и потерю структурной целостности. Продолжительное воздействие воды вызовет коррозию и окажет внешнее давление на окружающий шлакобетон. Плита из шлакобетона будет «провисать» и трескаться, и в конечном итоге разрушиться из-за сильного растяжения и коррозии стальной проволочной сетки. Разрушение стальной проволоки обычно называется «пластическим разрушением» и может привести к крайне небезопасным и катастрофическим условиям, если не принять меры.

Возможные разрушения бетонной плиты из шлакобетона зависят от многих переменных, таких как расположение и типы окончаний плиты, используемые во время строительства. Для инженеров и подрядчиков очень важно полностью понимать конструкцию этих сооружений, чтобы они правильно планировали и выполняли ремонт. Если проникновение воды присутствует в здании с шлакобетонными плитами, Sullivan Engineering настоятельно рекомендует немедленно устранить источник проникновения воды и отремонтировать его.Проникновение воды, повреждающее арматуру, может нарушить целостность конструкции и может потребовать частичной или полной замены шлакобетонной плиты. К счастью, шлакобетонные плиты не были нормой в отрасли более 40 лет и больше не устанавливаются в зданиях, потому что они устарели и требуют больших затрат в ремонте.

Мы рекомендуем, чтобы управляющие недвижимостью и владельцы зданий проконсультировались с квалифицированным инженером или архитектором, который может эффективно оценить состояние шлаковых плит, чтобы предоставить проверенные решения для ремонта и замены.

Если ваше здание состоит из шлакобетонных плит, ремонт неизбежен, поэтому не забудьте нанять инженера, который понимает условия и может выполнить надлежащую работу.

История шлакобетонных плит 26.08.2020 26.08 https://sullivanengineeringllc.com/wp-content/uploads/2016/02/Logo_Green_Blue.pngSullivan Engineering LLC https://sullivanengineeringllc.com/wp-content/uploads /08/screen-shot-2020-08-26-at-1.40.41-pm.png200px200px

Как использовать плиту для внутреннего покрытия | Home Guides

Материал перекрытий - независимо от того, работаете ли вы с культивированным камнем или натуральными камнями, такими как мрамор, гранит, травертин и плитняк, - является одним из самых сложных для установки в любой обстановке.Однако в качестве напольного покрытия существует несколько материалов, которые могут сравниться с ним по долговечности. Если вы используете плиты для внутренних полов, конечным результатом правильной укладки будет пол, который в равной степени сможет выдержать землетрясения, пожар и испытание временем.

Глубина пола

Плиточный пол толстый, намного толще любого другого традиционного напольного покрытия, такого как керамическая плитка, ковер, винил, древесина твердых пород или ламинат. Кусок плиты может иметь толщину от 3/4 до 3 дюймов, если вы работаете с плиточным материалом.Кроме того, глубина палубной грязи, которая проходит под каменными плитами, составляет от 2 до 3 дюймов, в зависимости от того, насколько неровный камень. Несмотря на то, что часть толщины камня погружается в грязь настила во время установки, по оценкам, пол из плит будет иметь толщину от 4 до 5 дюймов после завершения. Для внутренних установок, где плиточный пол встречается с другим напольным покрытием, используются ниспадающие перекрытия. Это область, в которой балки перекрытия ниже, чем окружающая область, что позволяет создавать перекрытия так, чтобы они встречались с другими и вымывались равномерно.

Prep Deck Mud

При работе с деревянным черным полом сначала положите слой бумаги на основе дегтя, чтобы защитить черновой пол от всасывания влаги из палубной грязи во время высыхания, затем закрепите слой проволочной сетки или проволочной сетки на кроме того, чтобы помочь удержать грязь на месте перед установкой плит. Палубная грязь - это обычная смесь, продаваемая в магазинах товаров для дома, или ее можно смешать самостоятельно с соотношением песка и цемента 4: 1 или 5: 1. Смочите смесь водой, чтобы получить текстуру влажного песка, которая хорошо укладывается, но ни в коем случае не станет жидкой, жидкой или кремовой.Затем он упаковывается на монтажную поверхность.

Установка плит

Перед установкой плит поверхность установки должна быть загрунтована, чтобы грязь прилипла должным образом. Раствор - это водно-цементная смесь, напоминающая краску и наносимая на монтажную поверхность. Это позволяет покрытию палубы стать мягким, липким и цементирующим слоем, к которому она прилипает. Зачерпните грязь на палубе в место для плиты, пока она не станет толщиной примерно 3 дюйма. Разложите и утрамбуйте деревянным плоским шпателем.Нанесите еще один слой суспензии на обратную сторону любой отдельной части плиты перед тем, как положить ее в грязь для настила. После того, как плиты размещены, произведите дополнительную регулировку, чтобы убедиться, что плиты находятся на одном уровне, осторожно постукивая по отдельным частям резиновым молотком. При необходимости удалите излишки грязи с помощью кельмы.

Важность швов

Деформационные швы необходимы при укладке любого пола, чтобы обеспечить движение дома. Это особенно актуально для цементных конструкций, потому что бетон дышит.Достаточно периметра пола, если только на черновом полу нет компенсационных швов, например, с бетонными плитами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
