Пирог кровли: устройство, виды, состав

Структура кровли кроме основного материала, состоит из множества вспомогательных элементов, наличие которых необходимо для улучшения свойств крыши, а именно:

1. Гидро и пароизоляции
2. Вентиляции
3. Утепления

Крыша напоминает слоеный пирог — собственно, именно эта схожесть стала причиной столь необычного названия.

Разновидности кровельного пирога

Выделяют два основных вида кровельного пирога:

1. Для неутепленной крыши
2. Для утепленной крыши

Принципиальные отличия между ними рассмотрены ниже.

Вариант для неутепленной кровли

Если рассматривать устройство холодной крыши, то здесь основной задачей становится гидроизоляция от формирующегося конденсата, который зачастую возникает под кровлей.

Пирог кровли формируется в определенной последовательности:

• Стропильная система,
• Гидроизоляция,
• Вентиляционный зазор,
• Обрешетка,
• Кровля.

Вариант для утепленной кровли

Приоритетом кровельного пирога для утепленной кровли является обеспечение надежной теплоизоляции.

Очередность укладки составляющих в данном случае следующая:

• Стропильная доска,
• Супердиффузионная мембрана
• Вентзазор
• Обрешетка,
• Кровля,
• Утеплитель (укладывается изнутри),
• Пароизоляция,
• Черновая подшивка кровли,
• Чистовая подшивка кровли.

Рекомендации профессионалов

Для обеспечения лучших качеств кровельного пирога есть смысл прислушаться к рекомендациям, перечисленным ниже. Обратите внимание — советы даны практиками, которые ни один год занимаются монтажом кровель.

Создание паробарьерной изоляции

Пароизоляция дает возможность исключить проникновение паров воды в толщу теплоизолятора из помещения. Монтаж пароизоляционной пленки осуществляется внахлест, после чего её скрепляют соединительной лентой. Пароизоляционная пленка монтируется вплотную к утеплителю.

Обеспечение надежной теплоизоляции

Обратите внимание на то, что сам по себе утеплитель не греет, а только задерживает воздух собственными волокнами, иначе говоря — исполняет роль теплоизолятора.

При создании слоя теплоизоляции необходимо не допускать «намокания» утеплителя с помощью слоя гидроизоляции. Если утеплитель намокнет — это станет причиной значительного ухудшения его теплоизолирующих качеств.

Монтаж теплоизоляции нужно делать, когда величина влажности деревянных элементов, пребывающих в конструкции кровли, снизится до 18%.

Укладка слоя гидроизоляции

Здесь самое главное — не перепутать типы пленки для кровли.

Лучше при монтаже лишний раз перечитать инструкцию — особенно в том случае, если приходится работать с малознакомым материалом.

Что такое пирог кровли и как правильно его сделать

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО “СТМ-Строй”

Наверняка каждый из нас хотя бы раз в жизни сталкивался с вопросами по устройству кровли. Я постараюсь дать в этой статье на самом деле стоящие советы по вопросам устройства крыши. Сегодня речь пойдет о таком понятии, как пирог кровли.

Что представляет собой пирог кровли

Обратите внимание

К таким неблагоприятным фактором можно отнести:

• Появление конденсата,
• Теплопотерю,
• Проникновение влаги.

Каждый слой кровельного пирога имеет свое определенное предназначение и тесно связан с каждым последующим слоем.

Типы кровельного пирога

Следует различать два вида кровельного пирога: для неутепленной и утепленной кровли. В чем же собственно отличие? Давайте разберемся.

Кровельный пирог неутепленной кровли

Основной задачей кровельного пирога при устройстве холодного чердака, является гидроизоляция от конденсата, который может появиться на обратной стороне черепицы.

Такой тип кровельного пирога должен быть устроен в следующей последовательности:

• стропила,
• гидроизоляционная пленка,
• контробрешетка,
• обрешетка,
• кровельное покрытие.

Статьи по теме

Кровельный пирог утепленной кровли

Если говорить о кровельном пироге для утепленной кровли, то в этом случае главной целью является надежная теплоизоляция.

Разрез кровли такого типа покажет наличие следующих составляющих:

Наши работы

Советы по устройству пирога кровли

Теперь обсудим кратко те слои пирога кровли, на которые стоит обратить особое внимание::

1. Паробарьерная изоляция

Пароизоляционный слой исключает попадание водяных паров в толщу теплоизоляции из помещения.

Монтируют пароизоляционную пленку внахлест, скрепляют соединительной лентой для герметичности. Между пленкой и слоем утеплителя должен быть воздушный зазор толщиной около 2 см.

2. Теплоизоляция

Имейте в виду, что утеплитель не греет, а попросту задерживает воздух в своих волокнах, т.е. исполняет роль теплоизолятора.

Главное, что надо учесть при устройстве теплоизолирующего слоя – это недопустить “намокания” утеплителя, потому что его свойства теплоизоляции сразу ухудшаются. С этим же связано и то, что необходимо монтировать теплоизоляцию, когда показатель влажности деревянных элементов конструкции кровли снизится до 18%.

По поводу того, как правильно укладывать теплоизоляцию и какую лучше использовать вы можете прочитать в этой статье.

3. Вентиляция

При устройстве вентиляции нужно знать несколько хитростей:

• При кровле волнистым материалом (шифер, профлист) за вентиляционные отверстия и коньковый вентилятор вы можете не бояться.
• Если вы кроете более пологим материалом, то стоит предусмотреть вблизи конька карнизные короба и выходы вентиляции (специальный вентилируемый конек, к примеру).

• С целью вентиляции желательно в нижней части карниза сделать специальные отверстия.

4. Гидроизоляционный слой

Судествуют несколько видов гидроизоляционных пленок:

1. Супердиффузионные мембраны. Их нельзя использовать при еврошифере и металлочерепице. Данные мембраны имеют высокую степень паропроницаемости, поэтому их можно монтировать без зазора.

2. Гидроизолирующие диффузионные мембраны. Для этих пленок необходимо два зазора, так как они очень боятся контакта с водой. Применимо для кровельных покрытий на битумной основе, а также на черепичных кровлях.

3. Гидроизоляционные конденсатные пленки. В отличии от диффузной, влагу удаляет через нижний воздушный зазор вентиляции. Так же боится воды и подразумевает два зазора.

Обратите внимание

Исходя из вышеперечисленных характеристик, я всегда рекомендую вам использовать именно такую последовательность при устройстве кровли.

Вот кратко и всё, что следует знать о устройстве пирога кровли. Настоятельно рекомендую соблюдать установленные нормы и правила устройства того или иного типа кровельного пирога.

В своей профессиональной деятельности я не раз сталкивался с различного типа проблемами и по этой причине сегодня я имею достаточный опыт, чтобы давать рекомендации.

Наша бригада уже десятки лет занимается устройством крыш. Мы знаем все до мелочей и готовы сделать Вам качественную кровлю. Звоните:+7 (916) 072-17-82 ответим на все вопросы.

Перед началом кровельных работ мы всегда составляем подробный план – схему кровельного пирога, расчитываем смету и придерживаемся ее на протяжении всего строительства.

Устройство кровли – кровельный пирог холодного чердака и утепленной крыши

Устройство кровли делится на две основных категории – утепленная крыша и холодная. Есть еще комбинированные кровли, это так называемые полумансардные этажи, у которых часть кровли является ограждающей конструкцией жилого помещения и поэтому утеплена, а часть находится в холодной зоне и создает неотапливаемое чердачное пространство.

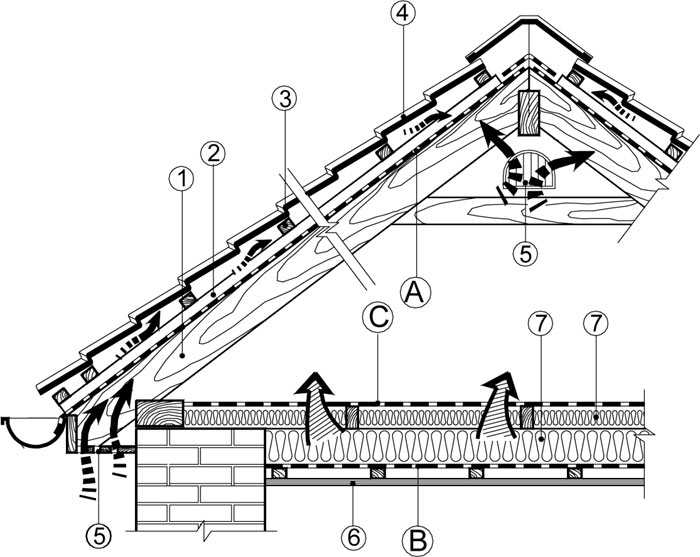

Устройство холодной крыши (чердак)

Холодная кровля – это неутепленная кровля, которая является ограждающей конструкцией, не являющейся защитой от изменений температуры окружающей среды. Как правило, под кровлей находится чердачное помещение. Здесь главный нюанс – это не сделать такую кровлю «частично подогретой». Если это холодная кровля – значит, она должна быть холодной.

Необходимо обеспечить в чердачном помещении достаточный воздухообмен обеспечивающий разность температур на улице и чердаке не более 5 градусов по Цельсию. Другими словами – на холодном чердаке должно быть также холодно, как и на улице.

Но это не значит, что утеплитель в доме с холодным чердаком не используется. Просто в этом случае теплоизоляция проходит по перекрытию, замыкая тепловой контур дома, оставляя крышу холодной.

Кровельной пирог для устройства утепленной кровли

Утепленная кровля – это, как правило, кровля, которая выполняет сразу несколько функций. Она является наклонной стеной помещения и в то же время ограждающей конструкцией с наружи здания. По сути, утепленная кровля – это наклонная теплая стена, которая имеет повышенные гидроизоляционные и теплозащитные свойства в сравнении с несущими стенами, и в то же время она легче, чем стены дома.

Качество исполнения устройства утепленной кровли под ключ должно находится под контролем специалиста инженера, так как это многослойная сложная конструкция. Достаточно незначительной ошибки при монтаже одного слоя (пароизоляции, гидроизоляции, утеплителя, вентзазора), и утепленная крыша превратится в источник вечных проблем со сквозняками и конденсатом. Одним из вариантом утепленной кровли является жилая мансарда (мансардный этаж). Более подробная информация о строительстве мансарды и мансардного этажа представлена на другой странице нашего сайта «Строительство мансарды» .

Комбинированная кровля утепляется по контуру жилого помещения. Оставшаяся неутепленная часть должна проветриваться по правилам холодного чердака. Частая ошибка в устройстве подобного типа крыши – это недостаточная вентиляция чердачного пространства. Это приводит к чрезмерному увлажнению стропильной конструкции с последующим ее гниением.

Поэтому при устройстве кровли с комбинированным утеплением необходимо предусмотреть установку вентиляционных окон или вентпроходок. Для сохранения тепла в горизонтальной части утепления рекомендуется использовать ветрозащитную пленку с высокой паропроницаемостью. Как правило, такое устройство кровли применяется при строительстве мансарды с высокими несущими стенами от 1.5 м и выше. Преимущества такого устройства крыши – горизонтальный потолок, оформленный в привычном для нас виде.

Взгляд изнутри: кровельный пирог под металлочерепицу

Кровельный пирог под металлическую черепицу следует создавать грамотно. В противном случае изоляция от шума будет слабой, материалы не смогут удерживать тепло и конструкция крыши получится ненадёжной. Какие слои кровельного пирога устраивать под металлическим покрытием, зависит от назначения чердачного пространства.

Тип кровли с металлочерепицей

Если чердак дома планируется использовать как жилое помещение, то кровлю из металлочерепицы потребуется утеплять. А при желании оставить пространство над потолочным перекрытием совершенно пустым крышу разрешается делать холодной.

Утеплённая крыша

Кровельный пирог с утеплителем обладает следующими положительными характеристиками:

• понижает слышимость в доме посторонних звуков,
• способствует созданию в доме идеального микроклимата,
• позволяет сделать под кровлей жилую комнату.

Под металлочерепицу при устройстве тёплой кровли кладут утеплитель и пароизоляционную плёнку

При устройстве тёплой кровли с металлической черепицей создают 7 слоёв, которые располагают в определённом порядке:

1. Пароизоляционный барьер, способствующий свободному выходу пара из здания, но не позволяющий ему попадать обратно.
2. Стропильные ноги и прогоны, составляющие костяк конструкции.
3. Теплоизоляционный пласт, вкладываемый в ячейки между стропилами и прогонами с созданием вентиляционного зазора.
4. Гидроизоляционная материя, предохраняющая утеплитель и другие слои кровельного пирога от влаги.
5. Контробрешётка, которая фиксирует гидроизоляционную плёнку, будучи установленной параллельно стропильным ногам.
6. Обрешётка из брусьев, расположенных на расстоянии 35–45 см друг от друга в направлении, перпендикулярном стропилам.
7. Финишный кровельный материал, то есть металлическая черепица.

К сожалению, утеплитель в составе кровельной конструкции из плюса может превратиться в большой минус. Если вдруг по некой причине, например, из-за ошибки в устройстве кровли, теплоизоляционный материал впитает влагу, то ценность тёплой крыши будет потеряна.

Холодная кровля

Кровля холодного типа с металлочерепицей в качестве финишного покрытия считается простой конструкцией.

Под металлочерепицу при строительстве крыши холодного типа кладут только гидроизоляционный материал, обрешётку и контробрешётку

Холодный кровельный пирог состоит всего лишь из 4 пластов:

1. Каркас из стропил.
2. Плёночная гидроизоляция, закрепляемая либо маленькими гвоздями, либо строительным степлером с провисанием от 1 до 2,5 см.
3. Контробрешётка, фиксируемая на саморезы и удерживающая на своём месте гидроизоляционный материал.
4. Обрешётка, служащая основанием для крепления листов финишного покрытия.
5. Металлическая черепица.

Холодная кровля с металлочерепицей устроит не каждого владельца частного строения. В сильный дождь крышу без утеплителя невольно захочется сравнить с барабаном.

Устройство кровельного пирога

Все слои кровельного пирога с металлической черепицей устраиваются по чёткой инструкции.

Основание под металлическую черепицу собирают из досок шириной 10 см и толщиной 2,5 или 3 см. Второй размер не играет особой роли, поскольку при любом раскладе он не станет причиной появления чрезмерного давления на кровлю, ведь 1 м² металлической черепицы весит всего 7 кг.

Относительно тонкая обрешётка в комплексе с металлической черепицей точно не сломается под весом снежной массы. Неприятности могут возникнуть лишь в ситуации, когда конструкция собрана из досок разной толщины. Допустимое отклонение — 2–3 мм.

Обрешётку сооружают из досок средней ширины, потому что они смогут хорошо распределить нагрузку

Местом для крепления металлической черепицы может послужить обрешётка трёх видов:

• шаговая (частая), при устройстве которой доски кладут так, чтобы между их центрами получался интервал, равный длине волны финишного материала,
• сплошная, монтируемая с крошечными зазорами по 2–3 см только на кровле, наклонённой на 14–20°,
• комбинированная, сочетающая в себе разреженную и сплошную обрешётку, причём первая выкладывается по всей площади крыши, кроме слабых мест вроде примыкания кровли к дымоходу или ендовы.

Под металлочерепицу делают как обрешётку с относительно большим шагом, так и сплошной деревянный настил с зазорами по 2–3 см

В большинстве случаев для монтажа черепицы из металла используется шаговое деревянное основание, которое беспроблемно сооружается на кровлях разной конфигурации с уклоном более 20°.

Чтобы сделать разреженную обрешётку под металлическую черепицу, надо выполнить несколько задач:

Расположить две первые доски (на карнизе кровли) на 5 см ближе друг к другу, чем все остальные элементы обрешётки.

Две карнизные доски выкладывают на близком расстоянии друг о друга, а другие элементы обрешётки закрепляют на каркасе через большие промежутки

Контробрешётка

Строительством контробрешётки занимаются после того, как расстелят на стропилах гидроизоляционный материал.

Этот слой кровельного пирога под металлочерепицу создают из деревянных реек сечением 5х5 см.

При толщине 5 см контробрешётка сможет обеспечить полноценное проветривание кровельных материалов. Излишний конденсат будет испаряться, а это хорошо как для холодной, так и для тёплой крыши.

Чтобы на каркасе кровли из металлочерепицы появилась контробрешётка, следует принять следующие меры:

1. Учесть, что элементы конструкции должны раскладываться с шагом, равным ширине пролёта в системе стропил.
2. Приложить деревянные рейки необходимой длины к стропилам поверх гидроизоляционной плёнки.

Контробрешётку фиксируют в местах соприкосновения со стропилами

Гидроизоляция

Полосы гидроизоляционного материала всегда расстилают с лёгким провисанием (2–3 см) в направлении, параллельном карнизу. Если натянуть полотно, то необходимой вентиляции утеплителя в кровельном пироге под металлической черепицей добиться не получится.

Обычно гидроизоляционную плёнку стелют прямо на стропила, но иногда её отделяют от них специальной тонкой обрешёткой

Когда в качестве гидроизоляционного барьера для кровли из металлочерепицы используют плёнку или мембрану, что бывает чаще всего, действуют следующим образом:

1. Материал нарезают на полосы, длина которых позволит накрывать скат с небольшим напуском, то есть будет на 10% больше, чем нужно.
2. Отрезки гидроизоляционного полотна расстилают на каркасе кровли так, чтобы их кромки соприкасались на 10–15 см.
3. Вдоль стропильных ног материал фиксируют нержавеющими скобами из строительного степлера.

Полосу гидроизоляционного материала кладут так, чтобы она выходила на 15–20 см за пределы стропильной системы

Рубероид как гидроизоляционный материал закрепляют на крыше иначе:

1. В расстеленные полосы рулонного материала в местах расположения стропильных ног забивают оцинкованные гвозди.
2. Швы, образованные после соединения полотен рубероида, запечатывают влагостойким герметиком или специальной клейкой лентой.

Для крепления рубероида на кровле используют гвозди

Утеплитель

Для защиты подкровельного помещения от потери тепла при строительстве кровли из металлочерепицы применяют плиточный утеплитель.

Монтаж утеплителя проводят поэтапно:

1. Материал нарезают на куски, ширина которых будет на 1 см больше интервала между стропильными ногами. Такая хитрость позволит плитам удерживаться в своих ячейках.
2. Выкладывают первый слой из кусков утеплителя. Плиты вставляют в ячейки, аккуратно вдавливая, чтобы не допустить деформации материала.

Утеплитель кладут слоями, не давая холоду возможности проникнуть через швы

Пароизоляция

Пароизоляционный слой устраивают в кровельном пироге под металлическую черепицу, находясь на чердаке, а не на крыше. Обычно он представляет собой полиэтиленовую плёнку с армированием.

Пароизоляционный материал укладывают под стропилами следующим образом:

Первое полотнище материала прикрепляют строительными скобами к нижней части стропильных ног. При этом с каждой стороны полосы оставляют напуски по 10 см.

Фиксатором пароизоляционного материала на стропилах служит строительный степлер

Чтобы пароизоляционная плёнка не отошла от основания, её прижимают деревянными рейками

Качественное создание кровельного пирога развеет все сомнения относительного того, сможет ли крыша из металлочерепицы застраховать дом от порчи неблагоприятными атмосферными явлениями. С умело организованной гидро-, тепло- и пароизоляцией кровли дом прослужит долгие годы.

Кровельные Решения

Конструкция кровли помимо самого кровельного материала состоит из целого комплекса сопутствующих материалов и элементов: гидроизоляция, пароизоляция, элементы вентиляции, утеплитель и многие другие. Такая многослойная конструкция напоминает слоеный пирог, за что и получила свое название – кровельный пирог.

Кровля – это один из элементов крыши, верхнее покрытие, которое предохраняет дом от всех природных воздействий. Каждый из элементов выполняет определенную функцию, и тем самым обеспечивает правильное функционирование всей кровельной системы. Исключение из конструкции хотя бы одного из элементов или его неправильное применение может оказаться губительным для всей крыши, которая защищает весь дом. Крыша является верхней ограждающей конструкцией строения и выполняет несущие, теплоизолирующие и гидроизолирующие функции. И чтобы она долго служила и выполняла свои защитные функции, в морозы сохраняла в доме тепло, а в жару – прохладу, необходимо правильное расположение слоев такого пирога.

Элементы кровельной системы:

1. Стропильная часть,
2. Пароизоляция (с проклейкой стыков соединительной лентой),
3. Теплоизоляция (минераловатный утеплитель),
4. Гидроизоляция (армированная пленка или диффузионная мембрана),
5. Обрешетка (для битумной гибкой черепицы – это сплошная обрешетка: фанера повышенной влагостойкости или плиты OSB-3),
6. Контробрешетка (для создания вентзазора),
7. Кровельное покрытие (металлочерепица, мягкая черепица, натуральная черепица, композитная черепица и другие),
8. Комплектующие (коньковые элементы, карнизные и торцевые планки, крепеж, примыкания),
9. Система подкровельной вентиляции,
10. Снегозадержание,
11. Система перемещения по кровле,
12. Подшив карнизного свеса,
13. Водосточная система.

Устройство неутепленной кровли из различных кровельных материалов

Основные элементы утепленной кровельной конструкции мансарды

Если вместо холодного чердака планируется сделать жилую мансарду, то кровлю необходимо утеплить. При этом сам утеплитель так же должен быть защищен от воздействия влаги. Гидроизоляция будет защищать утеплитель от воздействия влаги снаружи. Пароизоляция предотвращает попадание в утеплитель паров влаги с внутренней стороны, от помещений. А система подкровельной вентиляции своевременно выведет пары влаги наружу, предотвратив образование конденсата. Таким образом, от намокания будет защищен не только утеплитель, но и деревянные части стропильной системы, что предотвратит их гниение и преждевременное разрушение.

Гидроизоляция – фактически является вторым слоем защиты утеплителя (после кровельного покрытия) от осадков и от конденсата на внутренней поверхности кровельного материала.

В зависимости от того, какой тип гидроизоляционной плёнки используется, возможны два варианта устройства кровли:

Преимущества диффузионных ветрозащитных мембран:

• Мембрана монтируется на утеплитель без вентзазора, это уменьшает толщину “кровельного пирога”, соответственно возможно уложить максимум утеплителя,
• Мембрана ветронепроницаема, что уменьшает дополнительные теплопотери с поверхности утеплителя,
• Мембрана обладает уникальными свойствами: она паропроницаема с внутренней стороны и водонепроницаема с внешней стороны, это позволяет кровле «дышать».

Теплоизоляция необходима в кровельной конструкции для сохранения прохлады в жаркое время года и для уменьшения теплопотерь в холода. Другая немаловажная функция утеплителя – это звукоизоляция. Теплоизоляцию на скатной кровле устанавливают между стропилами. Рекомендуем укладывать утеплитель слоем минимум 150 мм.

Для утепления скатной кровли могут использоваться следующие виды теплоизоляции:

• Утеплитель на базальтовой основе (минвата),
• Утеплитель на основе стекловолокна.

Пароизоляция. Защищает утеплитель от попадания водяных паров из помещений дома. Пароизоляционная пленка устанавливается внахлест с внутренней стороны утеплителя и крепится к стропилам. Нахлест должен составлять не меньше 10 см по вертикали и по горизонтали. Места нахлеста и примыкания пароизоляционной пленки к стенам необходимо обязательно герметично соединить посредством соединительной ленты. Между паробарьером и внутренней обшивкой помещения необходим небольшой зазор, который обеспечивается рейками.

Система вентиляции кровли необходима для удаления влаги из кровельной конструкции и подкровельного пространства. Контробрешетка образует вентиляционный зазор, по которому циркулирует воздух. При правильном устройстве кровли воздух, насыщенный влагой, по венканалам легко выходит из-под крыши через аэраторы или вентконек. Приток воздуха обеспечивается в районе карнизного свеса или под водосточным желобом, а его выход необходимо обеспечить в самой верхней точки крыши. Выход воздуха может быть организован через “вентиляционный конек” или через точечные вентэлементы – аэраторы.

Устройство вентиляции кровли потребует дополнительных расходов, но она необходима для обеспечения долговечности всей крыши. Стоимость вентиляционных элементов вместе с монтажом составляет небольшую часть от стоимости всего кровельного пирога. Но это во много раз дешевле ремонта кровли, который может потребоваться, если их не использовать.

Наш совет: не нужно экономить на кровле и элементах кровельного пирога! Правильное устройство кровли и установка всех необходимых для этого элементов и материалов позволит прослужить крыше долгое время без дополнительных затрат на обслуживание и ремонт.

Теги: #Пирог утепленной кровли

пирог по железобетонной плите, по бетонному основанию, устройство

Содержание

• Особенности пирога плоской крыши
• Устройство пирога для плоской кровли
  • Устройство кровельного пирога неэксплуатируемой плоской кровли
  • Устройство кровельного пирога эксплуатируемой плоской кровли
• Виды оснований для пирога плоской кровли
  • Пирог плоской кровли по железобетонной плите
  • Пирог плоской кровли по металлическому профилю
  • Пирог плоской кровли по деревянному перекрытию
• Пирог утепленной плоской кровли
• Советы и рекомендации
• Заключение

Пирог плоской кровли состоит из твердого основания, нескольких слоев теплоизоляционного и гидроизоляционного материала. Конструкция может изменяться в зависимости от типа крыши. Для нежилых зданий из слоев пирога убирают теплоизоляцию. На эксплуатируемых кровлях прокладывают коммуникации, подбирают финальное покрытие, устойчивое к механическому воздействию.

Особенности пирога плоской крыши

Кровельный пирог состоит из комплекса материалов, создающих защиту здания от осадков, воздействия ветра, жары, холода. Дополнительно обеспечивается звукоизоляция. Особенностью конструкции является наличие определенного количества слоев, что зависит от эксплуатационных характеристик крыши. Стандартная кровля состоит из следующих элементов:

• Прочное основание, выступающее перекрытием здания. Элементом конструкции выступает металл, бетонные плиты или дерево.
• Черновой выравнивающий слой, образующий поверхность с уклонами для стека воды.
• Пароизоляционный и теплоизоляционный слой применяется для теплого кровельного сооружения жилого здания.
• Гидроизоляция выступает финальным покрытием. Слой защищает все материалы от влаги.
• Финишное покрытие используется на плоской крыше, если согласно проекту предусматривается ее эксплуатация для дополнительных целей. Например, обустраивают площадки отдыха с тротуарами, зелеными площадками, бассейны, оранжереи.

Для всех видов плоских крыш обустраивают разуклонку. Процедура предусматривает создание уклонов в сторону водостоков для отведения воды.

Важно! Для качественного отведения осадков угол уклона плоской крыши должен составлять 1,5-4 ^о.

Устройство пирога для плоской кровли

Существует два типа плоских крыш. Конструкции бывают эксплуатируемые и неэксплуатируемые. В зависимости от их предназначения различается количество слоев в пироге.

Эксплуатируемая крыша в первую очередь требует прочного перекрытия, выдерживающего большие нагрузки. По названию сразу можно определить, что конструкция будет эксплуатироваться не только в качестве защиты здания, но и для других целей. По сооружению будут часто ходить люди, может даже быть организована парковка автомобилей или вертолетная площадка.

Неэксплуатируемая кровля не требует обустройства прочного основания. На крышу будут подниматься люди только для ее ремонта. Нижним слоем пирога, образующим перекрытие здания, могут даже использоваться профлисты.

Устройство кровельного пирога неэксплуатируемой плоской кровли

Неэксплуатируемая крыша предполагает нечастое пребывание на ней людей, но она используется для жилых и нежилых зданий. От предназначения зависит количество слоев пирога.

Утепленная конструкция:

• жесткое перекрытие здания, выступающее основанием пирога;
• стяжка, образующая уклоны;
• пароизоляционный материал;
• теплоизоляция;
• гидроизоляция.

Холодная конструкция:

• основание;
• стяжка разуклонки;
• гидроизоляция.

Верхним финишным слоем выступает гидроизоляция. Так как крыша неэксплуатируемая, материалу не требуется дополнительная защита от механических нагрузок. Гидроизоляцию делают из рубероида, мембран, битумных мастик.

Если предусмотрен пирог плоской кровли с утеплителем, то теплоизоляционный слой со стороны перекрытия здания защищают пароизоляцией. Для этого используют специальные пленки. Подойдет пергамин или рубероид. Пароизоляция защищает утеплитель от пара, проникающего через основание изнутри здания. С внешней стороны теплоизоляцию защищает гидроизоляционный слой.

У неэксплуатируемого кровельного сооружения основание не требует повышенной прочности. Для перекрытия здания допускается использование металлического профлиста, досок, плит из древесных отходов. Формирование уклона выполняют сыпучими материалами или заливают стяжку.

Устройство кровельного пирога эксплуатируемой плоской кровли

Конструкция эксплуатируемой кровли состоит из аналогичных слоев. Добавляется только финишное покрытие, защищающее гидроизоляцию. Эксплуатируемые конструкции бывают холодного и утепленного типа. Стандартный пирог состоит из слоев:

• перекрытие здания;
• пароизоляция и теплоизоляция, если кровля утепленная;
• гидроизоляция;
• финишное покрытие.

Из-за воздействия больших нагрузок для эксплуатируемого кровельного сооружения используют материалы с повышенными эксплуатационными характеристиками.

Основание обустраивают из железобетонных плит. Перекрытие должно выдержать вес всего пирога, дополнительную нагрузку от людей и расположенных объектов на крыше.

Аналогичные требования предъявляются к утеплителю, гидроизоляции и пароизоляции. Материалы должны обладать эластичностью, повышенной устойчивостью к нагрузкам, возгоранию, температурным перепадам. Для теплоизоляции важным качеством является повышенная прочность на сжатие, долговечность эксплуатации.

Важно! Эксплуатируемая кровельная конструкция предполагает длительное пребывание на ней людей, животных, наличие зеленых насаждений. Строительные материалы используют только экологически чистые.

Эксплуатируемая кровля бывает классическая и инверсионная. Первый тип предполагает использование стандартного кровельного пирога. Инверсионная крыша отличается особенностью устройства и состоит из следующих слоев:

• Укладывается пирог плоской кровли по бетонному основанию, где предварительно стяжкой выравнивают поверхность. На этом этапе обустраивают разуклонку.
• Стяжку покрывают усиленным гидроизоляционным слоем.
• Третьим элементом идет теплоизоляция.
• Верхний четвертый слой – гидроизоляция.
• Насыпь гравия выступает дренажем, балластом и защитой гидроизоляции.
• Финишным слоем укладывают тротуарную плитку. При необходимости предварительно заливают бетонную стяжку.

В качестве теплоизоляции для инверсионной крыши обычно используют пенополистирол. Особенностью пирога является снижение до минимума вероятности образования конденсата. Технология позволяет отказаться от использования пароизоляции.

Эксплуатируемая крыша требует обустройства дополнительных коммуникаций, принятия мер, направленных на улучшение эксплуатационных характеристик. Опасностью для не инверсионной классической кровли является повреждение пароизоляции. В утеплитель проникает пар, образуется влага. Зимой вода замерзает, все слои кровли начинает «разрывать». Вдобавок снижаются теплоизолирующие свойства крыши. Чтобы избежать неприятных ситуаций, эксплуатируемую кровлю делают вентилируемую с установкой аэраторов.

Для отвода воды из труб прокладывают систему водоотведения. Она бывает внутреннего и внешнего типа. В первом случае отводящие трубы прокладывают внутри здания, а во втором варианте – снаружи. К каждой воронке еще на стадии разуклонки обеспечивают уклон.

Финальным слоем эксплуатируемой крыши часто выбирают плитку. Однако не менее популярным вариантом является зеленая кровля. Поверх гидроизоляции укладывается дренажный слой. Его делают из керамзита, геоматов. Хорошо подходят полистирольные плиты с перфорацией. Дренаж накрывают геотекстилем. Чтобы корни растений не повредили материал, дополнительно расстилают полипропиленовую пленку. Кровельную поверхность засыпают почвенным субстратом, засаживают зеленой растительностью.

Обязательным элементом эксплуатируемой кровли является ограждение. Конструкция обеспечивает безопасность пребывания людей. Ограждения обычно ставят из металлоконструкций.

На видео рассказывают об обустройстве кровельного покрытия:

Виды оснований для пирога плоской кровли

Для перекрытия здания, где предполагается обустройство плоской крыши, используют железобетонные плиты, профлист или дерево. Выбор материала зависит от размера перекрываемого пролета, назначения кровельной конструкции.

Пирог плоской кровли по железобетонной плите

Железобетонное перекрытие считается классическим для плоских крыш. Плиты обязательно используют при обустройстве эксплуатируемой конструкции. Такое основание выдерживает большие нагрузки. Сверху плит обустраивают разуклонку. Обустройство холодной кровельной конструкции предусматривает сразу укладку гидроизоляции. Для теплой крыши на стяжку разуклонки расстилают пароизоляцию. Ее края делают с запасом, чтобы они заворачивались на высоту уложенного утеплителя. Финальным слоем укладывают гидроизоляцию.

Пирог плоской кровли по металлическому профилю

Основание из металлического профиля используют для неэксплуатируемой кровельной конструкции. Профлист служит элементом перекрытия пролетов. Для жесткости под него укладывают металлические балки. Слои пирога стандартные для теплой кровельной конструкции. Если крыша холодная, то профлист выступает финальным покрытием.

Пирог плоской кровли по деревянному перекрытию

Деревянное основание аналогично используется для неэксплуатируемой кровельной конструкции. Материалом перекрытия часто выступают древесностружечные плиты или фанера. Листы укладывают по деревянным балкам. Сверху основание холодной кровли защищают гидроизоляцией, кровельным покрытием. Для теплой крыши на деревянном перекрытии монтируют стандартный набор слоев с использованием утеплителя.

Пирог утепленной плоской кровли

Технология утепленного сооружения требует использования дополнительных материалов, увеличивающих себестоимость конструкции. Лишние расходы разумно нести, если здание жилое и отапливаемое. Для холодных построек обустраивать дорогостоящий теплый пирог нет смысла.

Утепление крыши можно выполнить снаружи и изнутри здания. Второй вариант менее удобен. Изнутри здания теплоизоляцию сложнее крепить к основанию. На перекрытии придется сооружать каркас из бруса или профиля, вкладывать внутрь ячеек теплоизоляцию, закрывать ее пароизоляцией. Всю «начинку» закрывают отделкой. Обычно используют вагонку.

Важно! При внутреннем утеплении могут оставаться зазоры между теплоизоляцией. Ошибки приводят к образованию мостиков холода. Со временем здесь образуется конденсат, утеплитель приходит в негодность.

Наружное утепление считается самым удобным вариантом, но есть свои нюансы. В случае большой нагрузки возникает риск деформации кровельного покрытия. Наружное утепление невозможно, если нет минимального уклона плоской конструкции. В снежных регионах на горизонтальных поверхностях собираются большие накопления. Снег, особенно влажный, обладает большим весом. Если теплоизоляция слишком мягкая, она прогибается.

Важно! При наружном утеплении используют технологию, применяемую для стандартной или инверсионной кровельной конструкции.

Хорошим вариантом считается для плоской кровли пирог с керамзитом или пенобетоном. В качестве утеплителя используют каменную минвату, вспененное стекло, плиты из пенополистирола или экструдированного пенополиуретана.

Советы и рекомендации

Чтобы плоское кровельное сооружение прослужило долгие годы, надо соблюдать правила его эксплуатации:

1. Во время работы нельзя проливать растворители, продукты нефтепереработки и другие агрессивные вещества, способные нарушить целостность гидроизоляции.
2. Материалы, в составе которых есть битум и полимеры, не должны соприкасаться с объектами, нагревающимися выше + 45 ^оС.
3. Финишное покрытие и гидроизоляцию надо предохранять от механических повреждений. Если на плоской кровельной поверхности уложены временные переходы, лестницы, под них подкладывают резиновые или деревянные подкладки.
4. Если предпринималась механическая технология фиксации теплоизоляции, по плоской кровельной конструкции нельзя ходить, когда температура воздуха ниже – 5 ^оС.
5. Минимум дважды в год прочищают систему водоотведения. Осматривают воронки. Проверку осуществляют обычно весной по окончании таяния снега и осенью после листопада.
6. Гидроизоляционный слой регулярно проверяют на целостность. Обнаруженные дефекты сразу устраняют.

Соблюдение правил максимально продлит срок службы кровельного сооружения плоского типа.

Заключение

Пирог плоской кровли обустраивают с учетом эксплуатационно-технических характеристик здания. Нарушение технологии, неправильные расчеты приведут к быстрому износу кровельной конструкции.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Кровельный пирог под металлочерепицу для холодной и теплой кровли

Сегодня все больше людей стремятся заменить обычный шифер на прочный и долговечный металлочерепица. Кровля из этого материала выглядит презентабельно. Металлочерепица представляет собой стальной лист различной геометрической формы и цвета. Ее популярность завоевал ряд положительных свойств.

Главное правило при возведении этого элемента – соблюдение всех строительных норм, то есть необходимо строго соблюдать правила монтажа, использовать специализированные материалы. В этом случае кровельный пирог под металлочерепицу будет обладать тепло- и шумоизоляционными свойствами.

Укладкой металлочерепицы часто занимаются профессионалы, так как это трудоемкий процесс. Каждый стык необходимо раскатать, чтобы обеспечить прочность и герметичность всей кровли.

Основная информация

Металлочерепица является распространенным кровельным материалом. Его популярность обусловлена:

• высокими эксплуатационными характеристиками;
• низкая стоимость;
• привлекательный внешний вид.

Существуют различные типы металла, каждый из которых имеет свой профиль и защитное покрытие. Последний фактор влияет на долговечность кровельного материала.

Для создания теплой и водонепроницаемой кровли одного металла будет недостаточно. В этом случае необходимо использовать другие материалы, обеспечивающие тепло- и пароизоляцию всей конструкции. Все это можно найти в любом строительном магазине.

При выборе металлочерепицы необходимо обратить внимание на защитное опыление. Защищает материал от негативного воздействия окружающей среды. В качестве защитного слоя используются пассивные и полимерные смеси. Они не только продлевают срок службы, но и придают приятный внешний вид строению.

Кровельный пирог под металлочерепицу: порядок монтажа

Для создания правильного кровельного пирога требуется не менее трех материалов. Основной слой — металл. Он не должен соседствовать с другими элементами. При этом образуется воздушная прослойка, которая служит естественной вентиляцией.

Кровельный пирог под металлочерепицу, порядок формирования которого имеет несколько технологий, необходимо формировать после тщательного подбора материалов. Лучше всего начать с теплоизоляции.

Сама инструкция по монтажу содержит несколько шагов:

• Сначала пароизоляция крепится на внутреннюю часть стропил. Для этого используйте строительный степлер.
• Затем уложите утеплитель. Он будет находиться между лагами с внешней стороны.
• Затем проводится гидроизоляция. Он укладывается снизу вверх по лучам. Для монтажа гидроизоляции тоже используют строительный степлер.
• После этого по оси стропил закрепляются бруски контрбраша.
• Поверх ящика набиваются доски или бруски. В местах коньков и других примыканий следует использовать сплошную обрешетку.

После этого можно приступать к установке самой крыши. При выполнении всех работ нужно обеспечить максимальную безопасность, так как операция выполняется на высоте.

Рабочие должны использовать специальные ремни безопасности и держать все инструменты на поясе.

Основные компоненты

Кровельный пирог имеет сложную конструкцию. Каждый слой выполняет определенную функцию. Устройство кровельного пирога под металлочерепицу выглядит следующим образом:

• наружное покрытие — защита от атмосферных осадков;
• Виброизоляция поглощает любой шум, вызванный внешними факторами;
• обрешетка — основной элемент, выполненный из деревянных элементов;
• котероблестека — деревянное устройство, используемое в качестве вентиляции;
• гидроизоляция — система, предохраняющая от проникновения влаги;
• Вентиляционный зазор служит для удаления влаги;
• стропила;
• пароизоляция — слой, предохраняющий стропила и теплоизоляцию от проникновения влаги;
• Внутренний декоративный кожух чердака.

Кровельный пирог для металлочерепицы с холодным чердаком

Устройство кровельного пирога для холодных помещений не занимает много времени. Многие предпочитают бюджетный вариант, предполагающий наличие плитки, обрешетки и дешевой гидроизоляции. В качестве последнего слоя используется полиэтиленовая пленка.

Кровельный пирог по металлу, инструкция по формированию которого изложена в статье, начинают делать с крепления гидроизоляционного слоя к обрешетке. Делается это с помощью строительного степлера и тонких гвоздей. Для дополнительной фиксации можно использовать саморезы, которые в дальнейшем будут удерживать контробрешетку.

Внимание! Гидроизоляционная пленка крепится не в натяжку, а с небольшим провисом. Это способствует своевременному сливу конденсата.

Устройство утепленной кровли

Кровельный пирог для металлочерепицы Под утепленной кровлей подразумевается использование дополнительных материалов, о которых шла речь выше. Правильно сформированный пирог позволяет создать в доме или квартире комфортные условия проживания. Гидроизоляционный материал крепится к обрешетке с небольшим провисом. Вагонка служит для удержания металлочерепицы. При его возведении может использоваться различный шаг досок, в зависимости от угла наклона пандуса.

Перед началом формирования кровельного пирога и возведения кровли необходимо внимательно изучить инструкцию, которая прилагается к материалу. Производителей металла много. В соответствии с личными предпочтениями вы можете выбрать подходящий тип, размер и цвет изделия.

При строительстве крыши не стоит экономить на материалах. От них зависит качество тепло- и шумоизоляции. Стропильная система должна выдерживать большие нагрузки – снежный покров и людей, ремонтирующих крышу.

Рассмотрим подробно кровельный пирог под металлочерепицу, характеристики и основные свойства слоев.

Наружное покрытие

Наружное покрытие является популярным вариантом при строительстве крыши, так как имеет много положительных сторон. Правильно смонтированный материал прослужит долго и не будет нуждаться в постоянном ремонте. Производителей этого покрытия много. Уплотнительные прокладки используются для создания уплотнения между стеной и элементами крыши. Они бывают двух видов: твердые и мягкие. Этот элемент приобретается вместе с металлом.

Обязательным условием является установка звукоизоляционного слоя. Нагромождение дождя или ветра передаст вибрацию конструкции конструкции и вызовет неприятный эффект. Чтобы избежать такой ситуации, над обрешеткой возле креплений монтируется виброизоляционный слой.

Граничная функция

Кровельный пирог под металлочерепицу возводится на специальной деревянной обрешетке. Он является каркасом и служит для распределения нагрузок по всей стропильной системе. Многие производители регламентируют величину шага обрешетки, которая составляет 300-350 мм. Этот параметр зависит от угла наклона крыши. Чем он меньше, тем короче должен быть шаг.

Внимание! Подкладку и целлюлозу необходимо обработать антисептиком. Это необходимо для увеличения срока службы материала.

Гидроизоляция

При устройстве кровельного пирога гидроизоляционный материал является обязательным условием. Этот элемент выполняет следующие функции:

• защищает от влаги на стропилах;
• предотвращает образование влаги на поверхности теплоизоляции;
• Надежно защищает строительную конструкцию от других повреждений.

Наиболее подходящим вариантом является материал с антиконденсатными мембранами. Их крепят к стропильным ногам обычным степлером. Сверху кладут ящик и решетку. Мембраны не только обладают хорошими водонепроницаемыми свойствами, но и устойчивы к УФ-лучам.

Вопросы по тепло- и шумоизоляции

В кровельном пироге обязательно наличие теплоизоляционного материала. Он монтируется между стропилами и препятствует проникновению холодного воздуха. Звукоизоляция также играет важную роль, так как этот вид кровли относится к классу шумных.

В качестве утеплителей используются минераловатные материалы разной степени жесткости. На практике лучше использовать материал с низкой теплопроводностью и высокой шумоизоляцией. Наиболее подходящий вариант – полужесткие утеплители из стекловаты.

Дополнительная информация

При использовании волокнистого теплоизоляционного материала необходимо предусмотреть зазор между ним и гидроизоляционным слоем.

В качестве теплоизоляционного материала применяют такие материалы, как:

• листы пенопласта;
• Листы минеральные базальтовые;
• стекловата;
• пенополистирол.

Кровельный утеплитель

Слой пароизоляции препятствует проникновению влаги в жилые помещения и элементы кровельной системы. Для этого по всей поверхности кровли укладывают пароизоляцию. После этого приступайте к внутренней обшивке. Изготавливается из дерева или гипсокартона.

Заключение

Металлочерепица является одним из распространенных материалов для кровли. Чтобы надолго обеспечить комфортные условия проживания в помещении, необходимо сформировать кровельный пирог. Он состоит из разных слоев, каждый из которых выполняет определенную функцию. Стоит отметить, что порядок формирования различается для холодной и теплой кровли. В первом случае можно упростить конструкцию, используя только гидроизоляцию и облицовку плиткой. Для теплых крыш необходимо наличие всех составляющих: тепло-, гидро- и шумоизоляции. Перед началом формирования кровельного пирога следует ознакомиться с техническими характеристиками материалов и инструкцией по их монтажу.

Иллюстрация Вырез Крыши Видимая Структура Изоляции Шерсть Современный Графит — Стоковый видеоролик © diversycgi #266206028

Поддержите Украину своим пожертвованием

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы загрузить это видео,

создайте учетную запись

У вас уже есть учетная запись? Войти

Я согласен с Соглашением о членстве. Получать информационные бюллетени и специальные предложения. Анимация 60 кадров в секунду. — Видео от diversycgi

• Найти похожие видео
• 266206028
• Автор diversycgi
• Продолжительность: 00:09Соотношение сторон: 16:9

Войдите, чтобы просмотреть предложения октября

Войдите в систему

Similar Royalty-free Videos:

Белый держатель с вакутейнерами, наполненными образцами крови. Анимация со скоростью 60 кадров в секунду. Вакутейнеры, заполненные образцами крови в белых держателях, расставленных в ряд. Слайды камеры. Циклическая анимация 60 кадров в секунду. Мужская рука положила много пустых пластиковых ампул для лекарств 4kCoronavirus, макросъемка анализа крови COVID-19 крупным планом. Положительные отрицательные результаты теста на коронавирус NCOV. Медицинские кадры. Маркировка концепции анализа крови. ОРВИ, БВРС, грипп. Снимайте на красную камеру в замедленной съемке.4K, ученый бросает образец крови в чашку Петри для исследования коронавируса и медицинского тестирования на передачу гриппа. Научные эксперименты с оборудованием в лаборатории petrischalen. -DanBio лаборатория и эксперимент с пробиркойУченый тестирует в лаборатории для анализа или исследованияИсследователь берет пробирки с кровью, ученый делает биохимический анализ4K, Здравоохранение для помощи в выздоровлении от COVID-19. Хирургические перчатки с положительным тестом крови на коронавирус. Рука ученого, доктора, защита от биологической опасности, одежда-Дан. Закройте руку, работая учеными. Вакцина, пандемия и эпидемия COVID, позитивная концепция, вакцинация, лечение для лечения вирусной инфекции Covid 19 Corona Virus. Москва, Россия — 8 декабря 2017 г.: Медсестра берет пробирку с анализом крови. Таблетки на фоне пробирок с красной жидкостью и ампулы на черном фоне. Пипетка капает лекарство в пробирку. Исследования в медицинской лаборатории. Анализ крови. Лаборант показывает пробирку с образцом крови, отрицательный результат теста на коронавирус Лабораторные реагенты и флаконы. Макро панорамный видеоклип4K, лаборант держит пробирку с образцом крови для теста на вирус короны, COVID-19. Ученый с синими перчатками для защиты. Исследование вакцины от 2019-nCoV-DanЖенская рука в перчатках достает колбу с обработанным образцом крови из центрифуги. Крупный план неузнаваемого лаборанта, работающего в лаборатории. Вакцина против коронавируса, пандемия Covid-19Ученое тестирование в лаборатории для анализа или исследованияБлизкий обзор теста на беременность в стекле пирога крыши, видимая изоляция, структура, шерсть и современная графитовая керамическая плитка. Анимация 60 кадров в секунду». для личных и коммерческих целей в соответствии со Стандартной лицензией. Стандартная лицензия охватывает большинство вариантов использования, включая рекламу и дизайн пользовательского интерфейса на веб-сайтах и ​​в приложениях.

Вы можете купить этот видеоматериал и скачать его в высоком разрешении до 3840×2160.

DepositPhotos

Язык

Информация

• Часто задаваемые вопросы
• Все документы

• Доступны на
• .
