Перехлест арматуры сколько диаметров: Технические особенности нахлеста арматуры при вязке

Содержание

Сколько диаметров СНиП при перехлесте арматуры?

Дата: 4 октября 2018

Просмотров: 17169

Содержание

  • Типы соединения
  • Соединение стержней сваркой
  • Монтаж армопояса без применения сварочных работ
  • Существенные требования к соединениям

Во время армирования фундамента или изготовления любого из видов армопояса практически у каждого человека возникает вопрос о том, какой должна быть длина нахлеста, и каким образом правильно его выполнить. Действительно, это имеет большое значение. Верно выполненная стыковка стальных прутьев делает более прочным соединение арматуры. Конструкция здания становится защищенной от различных видов деформаций и разрушений. Воздействие на фундамент сводится к минимуму. Как следствие — увеличивается безаварийный срок эксплуатации.

Нахлест арматуры при вязке – это самый простой и при этом по-настоящему надежный вариант соединения арматуры

Типы соединения

В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами. На сегодняшний день известны такие методы состыковки арматурных прутьев, как:

  • Стыки внахлест, выполненные без сварки:
  • нахлест при стыковке с помощью изогнутых деталей (петлей, лапок, крюков).
  • нахлест в соединениях прямых прутьев арматуры с поперечной фиксацией;
  • нахлест прямых концов прутьев.
  • Механические и сварные типы соединений встык:
  • с использованием сварочных аппаратов;
  • при помощи профессиональных механических агрегатов.

Нахлестом рекомендовано соединять арматуру сечением не более 40 миллиметров

В требованиях СНиП сказано о том, что в бетонном основании необходимо устанавливать как минимум 2 неразрывных арматурных каркаса. Они выполняются фиксированием армирующих прутьев внахлест.
Вариант сплетения прутьев внахлест популярен в частном строительстве. И этому есть объяснение — такой способ доступен, а необходимые материалы имеют невысокую стоимость. Состыковать нахлест стержней арматуры без применения сварки можно с использованием вязальной проволоки.
Промышленное строительство чаще использует второй вариант соединения арматурных прутьев.
Строительными нормами допускается во время соединения арматуры внахлест применение прутьев разных сечений (диаметров). Но они не должны превышать 40 мм из-за отсутствия технических данных, подтвержденных исследованиями. В тех местах, где нагрузки максимальны, запрещается фиксация внахлест как при вязке, так и в случае использования сварки.

[testimonial_view id=»9″]

Соединение стержней сваркой

Нахлест арматуры с использованием сварки допускается только со стержнями марок А400С и А500С. Арматура этого класса считается свариваемой. Но стоимость таких стержней достаточно высока. Самый же распространенный класс — А400. Но его использование недопустимо, так как при его нагревании заметно сокращается прочность и устойчивость к коррозии.
Запрещается сваривать места, где есть перехлест арматуры, независимо от класса последней. Существует вероятность разрывов стержней при воздействии на них больших нагрузок. Так говорят зарубежные источники. В российских правилах разрешается использование дуговой электросварки этих мест, но размер диаметров не должен превышать 2,5 см.

Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них

Длина сварочных швов и классов арматуры находятся в прямой зависимости. В работе используются электроды с сечением 4—5 мм. Длина нахлеста при проведении сварочных работ — менее 10 диаметров используемых прутьев, что соответствует требованиям регламентирующих ГОСТов 14098 и 10922.

Монтаж армопояса без применения сварочных работ

При проведении монтажа соединений внахлест при вязке используются прутья самой популярной марки — А400 AIII. Места, где выполнен перехлест, связываются вязальной проволокой. СНиП предъявляют особые требования при выборе такого способа связки.
Сколько есть вариантов фиксации прутьев без сварки?

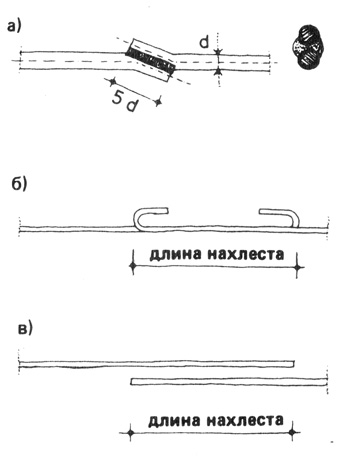

Соединение арматуры:

  • перехлест конечных прутьев;
  • нахлест прутьев с прямыми концами с подваркой поперечных стержней;
  • с изогнутыми концами.

Если стержни имеют гладкий профиль, возможно применение только 2-го или 3-го вариантов.

Соединение арматуры не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения

Существенные требования к соединениям

Во время вязания соединений методом нахлеста без применения сварки правилами определяются некоторые параметры:

  • Длина накладки.
  • Особенности местонахождения узлов в конструкции.
  • Расположение перехлестов по отношению друг к другу.

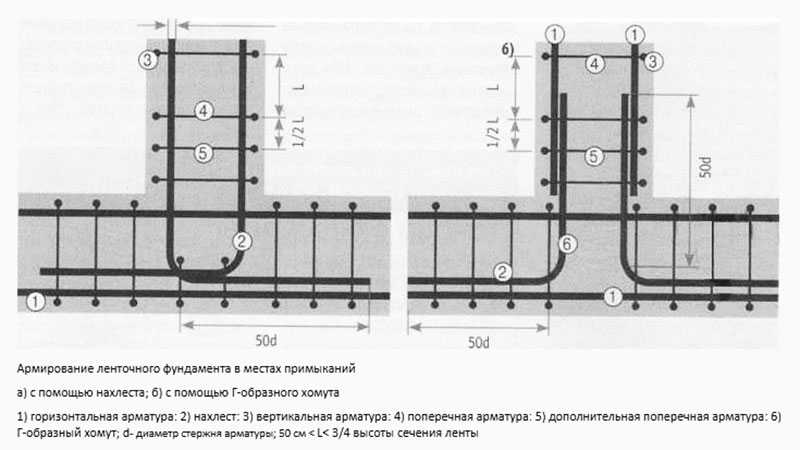

Как уже было сказано, запрещается размещать арматуру, связанную внахлест, в местах наивысшей нагрузки и максимального напряжения. Располагаться они должны в тех местах железобетонного изделия, где отсутствует нагрузка, либо же она минимальна. Если такой технологической возможности нет, размер соединения выбирается из расчета — 90 сечений (диаметров) стыкующихся прутьев.
Технические нормы четко регламентируют, какими должны быть размеры таких соединений. Однако их величина может зависеть не только от сечения. На неё также влияют следующие критерии:

  • степень нагрузки;
  • марка используемого бетона;
  • класс арматуры;
  • расположение узлов соединения в конструкции;
  • место применения железобетонного изделия.

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю

Основополагающим условием при выборе протяженности перехлеста является диаметр арматуры.
Следующая таблица может быть использована для удобного расчета размеров стыковки прутьев при вязании без применения метода сварки. Как правило, их размер подводится к 30-кратной величине сечения применяемой арматуры.

Сечение арматуры, смРазмер нахлеста
В сантиметрахВ миллиметрах
130300
1,231,6380
1,630480
1,832,2580
2,230,9680
2,530,4760
2,830,7860
3,230960
3,630,31090

Существуют также минимизированные величины связки прутьев внахлест. Они назначаются исходя из прочности бетона и степени давления.

Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше

В сжатой зоне бетона:

Сечение арматуры (класс А400), смКласс бетона (прочность)
В/20В/25В/30В/35
Марка бетона
М/250М/350М/400М/450
Размер нахлеста (в сантиметрах)
135,530,52825
1,24336,533,529,5
1,6574944,539,5
1,864555044,5
2,278,5675654,5
2,58976,569,561,5
2,899,585,57869
3,211497,58979
3,6142122115,598,5



Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

Соединение арматурных стержней и размер арматуры

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Требования к длине соединения арматуры фундамента внахлестку


Дэвид Б. Саут • Опубликовано

30 апреля 2012 г. 19:04 • Арматура

Сращивание арматурных стержней

Рекомендуемая компанией Monolithic процедура сращивания арматурных стержней изменилась. В течение многих лет мы просто накладывали арматуру внахлест и связывали стержни вместе. На самом деле, когда я только начинал, мы перекрывали и сваривали стержни вместе.

Но оказывается, что если вы не используете арматуру A706, которая очень дорогая, сварка арматуры не допускается. Поэтому мы рекомендуем вам держаться подальше от сварки.

Текущая процедура

При сращивании арматурных стержней мы подводим одну часть к другой, накладываем их на некоторое расстояние и заливаем на место бетоном. Если вы коснетесь двух стержней вместе, когда они перекрываются, бетону становится труднее войти внутрь и вокруг арматурного стержня, и соединение не считается прочным.

Таким образом, рекомендуется соединить стержни вместе и перекрыть их, но оставить между стержнями не менее двух диаметров стержней. Два диаметра стержней обеспечивают пространство для заливки бетона внутри, вокруг и между стержнями и фактически увеличивают прочность.

Инженерный мир придумал несколько чисел, которые можно использовать для соединений стержней. С арматурным стержнем № 4, если место соединения стержня соприкасается, мы делаем нахлест на 44 дюйма. Если оно не соприкасается, мы делаем нахлест на 18 дюймов.

Учитывая стоимость арматуры, разница огромная. Поэтому по возможности не накладываем арматуру внахлест на себя. Мы хотим, чтобы круги были чистыми, чтобы бетон мог намотаться на них.

Размер арматуры

Компания Monolithic также уделяет большое внимание размерам арматуры. Арматура бывает разных размеров: № 2, № 3, № 4, № 5, № 6 и т. д.

Арматура № 2 имеет диаметр 2/8 дюйма или 1/4 дюйма. Его нужно деформировать; это должен быть шестидесятый класс; ему нужны все эти замечательные вещи, но их трудно купить.

Почему трудно купить? Крайне мало арматуры № 2 используется, потому что для большинства бетонных работ во многих проектах требуются стержни большего размера. Но, к счастью, монолитный купол имеет настолько идеальную форму с точки зрения прочности, что арматурный стержень № 2 работает во многих проектах, для которых мы ранее использовали № 3.

Мы инструктируем наших инженеров по возможности использовать арматуру №2. Но если вы не можете найти № 2 или он стоит столько же, сколько № 3 и вызывает больше хлопот, используйте № 3.

Компании, поставляющие материалы для ограждений, обычно имеют арматуру №2. Они могут изготавливать деформированные стержни № 2, которые обычно стоят намного меньше, чем стержни № 3, потому что арматура № 2 весит намного меньше. Стоимость за фунт будет больше, но стоимость за фут будет меньше.

Вопрос: Почему бы нам просто не раздвинуть прутья дальше друг от друга? Ответ: Это работает, но не соответствует коду.

В норме указано, что стержни не могут быть отделены друг от друга на расстояние, превышающее пятикратную толщину бетона. Таким образом, если мы используем 2 1/2 дюйма бетона, мы не можем разделить стержни более чем на 12 дюймов по центру.

Это не означает минимального размера; определяется инженерной нагрузкой.

Для основной части оболочки небольшого купола используйте арматурный стержень № 2, 12 дюймов в центре. См. таблицу армирования для вашего конкретного проекта. , мы используем эту диаграмму для каждого проекта.

Требования к длине соединения арматуры внахлестку

Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами

Эл. адрес:


Объединенная церковь паломников Христа

После пяти лет непрерывного использования большинство членов Объединенной церкви Христа паломников во Фрутленд-Парке, штат Флорида, с таким же энтузиазмом относятся к своим двум монолитным куполам, как и на том решающем собрании, когда восемьдесят четыре из восьмидесяти девяти присутствующих проголосовали за их строительство.


Что нужно знать о монолитном купольном доме перед покупкой!

Это новинка! Вот обязательная, обязательная к прочтению электронная книга с практической информацией практически обо всем, что связано с проектированием и строительством дома вашей мечты.

Монолитные планы этажей

Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и эффектные замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое. На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вам нужен и в котором вы нуждаетесь.


Готовьтесь к реальным чрезвычайным ситуациям, а не к судному дню

Когда газета Dallas Observer написала об Исследовательском парке монолитных куполов, они связали купола с подготовкой к судному дню. Это упускает суть. Мы не готовимся к концу времен; мы готовимся к концу… хорошей книги, свернувшись калачиком на диване, мирно читаем, пока снаружи бушует буря.

Возвращение: наш дом с монолитным куполом на холме

Когда я писал о подготовке к реальным чрезвычайным ситуациям, я понял, что на этом сайте практически ничего нет о нашем доме, Аркадии. Мы построили дом шесть лет назад и разместили на сайте monolithic.org несколько замечательных историй с фотографиями его дизайна, строительства и завершения. Пришло время перенести и обновить статьи.

Научитесь строить купол на осеннем семинаре строителей монолитных куполов

Вы когда-нибудь хотели построить монолитный купол? Пачкать руки, нанося пену, подвешивая сталь и набрызгивая торкрет-бетон? Хотите учиться у строителей куполов с многолетним опытом? Теперь у вас есть шанс. Приходите на осенний семинар строителей монолитных куполов 2022 года в сентябре этого года и постройте настоящий монолитный купол.

Дом с монолитным куполом на озере Тексома на продажу

Дом с монолитным куполом на озере Тексома недалеко от границы Техаса и Оклахомы выставлен на продажу. Расположенный на 3,65 акров, дом окружен деревьями. В нем три спальни, две с половиной ванные комнаты и просторная открытая планировка.

Новый веб-сайт — это возвращение компании Monolithic Constructors, Inc.

Monolithic Constructors, Inc. — или просто Monolithic — имеет новый веб-сайт по адресу monolithic.com. Ну, это не совсем ново. Это больше похоже на возвращение домой.

Больше новостей…

© 1996-2022 Монолитик . организация | Конфиденциальность | Условия | Отказ от ответственности

ПРИТРОЙКА АРМАТУРЫ РАЗНЫХ РАЗМЕРОВ, ВОЗМОЖНЫЕ ПРИЧИНЫ

МАНСУР А.

МАНСУР А.

Менеджер по проектированию конструкций (основная инфраструктура (мосты, подземные переходы, автомагистрали и туннели)

Опубликовано 8 января 2019 г.

+ Подписаться

При притирке арматурных стержней разного диаметра общепринятой практикой является предоставление нахлеста, рассчитанного на основе меньшего диаметра.

Это довольно распространенная практика, но причину найти не так-то просто.

Прежде чем мы углубимся в объяснение вышеизложенного, мы должны понять важное значение конструкции RCC, которому мы обычно не уделяем много внимания.

Все стержни рассчитаны на напряжение не более 0,87fy независимо от их диаметра. Это означает, что для данного растягивающего усилия можно обеспечить меньшее количество стержней большего диаметра или большее количество стержней меньшего диаметра.

Теперь рассмотрим место притирки двух стержней разного диаметра. Целью использования меньшего диаметра является достижение экономичной конструкции, поскольку сила растяжения в этом месте находится на уровне, которому может противостоять стержень меньшего диаметра.

Как показано на рисунке ниже, для сопротивления натяжению в 300 кН и более требуется стержень большего диаметра. Однако, поскольку сила изменяется по длине элемента и падает до значения, скажем, 150 кН, для восприятия этой силы можно использовать стержень меньшего диаметра. Если мы все же продолжим и обеспечим стержень большего диаметра повсюду, получившаяся конструкция не будет экономичной. Также целью стали является предупреждение людей, когда конструкция рухнет, поэтому таким образом она сначала согнется, а затем разрушиться, иначе в случае большего количества стали она внезапно треснет без предупреждения

Теперь, в месте нахлеста, поскольку сила составляет 150 кН и продолжает уменьшаться, стержень меньшего диаметра будет подвергаться большему напряжению (ближе к расчетному значению 0,87fy) по сравнению со стержнем большего диаметра. Поскольку стержень меньшего диаметра является более важным в этом месте, было бы достаточно обеспечить длину перехлеста, рассчитанную на основе меньшего диаметра, чтобы передать требуемое усилие.

Помните, что можно безопасно указать длину внахлест на основе большего диаметра, но это будет неэкономично, так как длина внахлест прямо пропорциональна диаметру стержня.
