Ракетная печь длительного горения: принципы работы и изготовление

Ракетная печь использовалась многими народами мира задолго до появления современных домашних и бытовых печей. Она служила, прежде всего, для обогрева жилища и обеспечивала теплое спальное место в доме. Приготовление пищи также играло немаловажную роль. При разработке устройства печи, нужно было придумать систему, которая смогла бы работать с максимально возможным КПД при загрузке древесного топлива низкого качества (в сухом и влажном виде).

В наше время ее используют для обогрева, для приготовления еды, а также в качестве элемента интерьера. Сделать ракетную печь своими руками можно практически из подручных средств. Все зависит от ее назначения и места, где она будет использоваться.

Принцип работы ракетной печи

Видов и конструкций ракетной печи много — от самых простых до многофункциональных. Для эффективной работы необходимо соблюдать некоторые правила эксплуатации печной конструкции. Выделяют 2 основных принципа работы ракетной печи, в независимости от ее конфигурации:

  • свободная циркуляция выделенных газов из топлива по сформированным печным каналам, без ручного проведения тяги дымохода;
  • догорание пиролизных газов, высвобождающихся от прогорания топлива в условиях недостаточной подачи кислорода.

Конструкция, характеристика и применение

Печь-ракета своим уникальным названием обязана характерному печному гулу, который можно слышать на протяжении всего процесса горения. Он отдаленно похож на звук взлетающей ракеты. Сходство с ракетой еще и в том, что в ней, в процессе горения, создается реактивная тяга. Конусовидную форму печи также можно связать с названием, но это не основная характеристика.

Различают 2 вида печной конструкции (представлены на схемах):

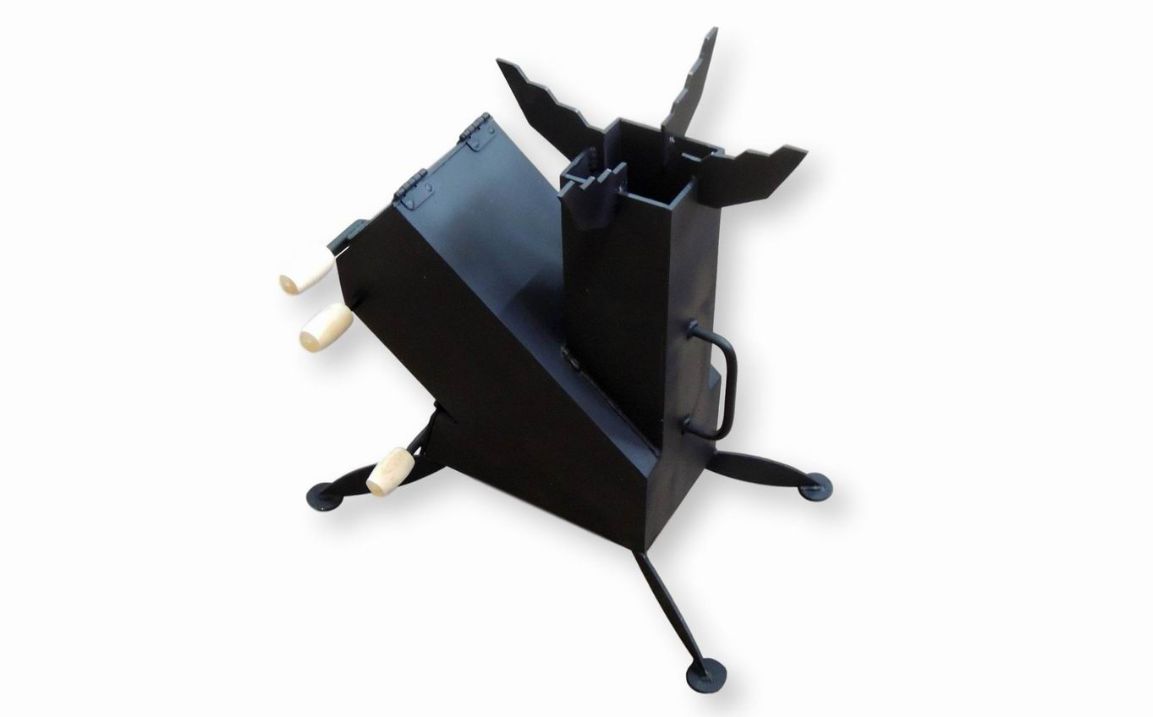

Простейшая печь-ракета

Самая простая конструкция ракетной печи прямого горения представляет собой 2 трубы, соединенные отводом — печь русская ракета.

Нижняя труба разделяется металлической пластиной. Верхняя часть трубы составляет примерно 2/3 от общего пространства, куда непосредственно закладывается основное топливо. Нижняя часть служит примитивным поддувалом, которое обеспечивает воздухообмен в печи.

Закладка топлива в данном случае горизонтальная. При вертикальной закладке печь ракетного типа состоит из двух вертикальных, разных по длине, труб, и третьей горизонтальной, служащей соединительным каналом.

Последняя выполняет функцию топки.

Устанавливается простейшая форма реактивной печи обычно на открытом воздухе — с целью приготовления еды и подогрева воды.

Для изготовления стационарной простейшей печи ракеты из кирпича, используется материал, который устанавливается на жаростойкую платформу.

С целью достижения более высокой производительности, в простейшую конструкцию печки были добавлены новые элементы.

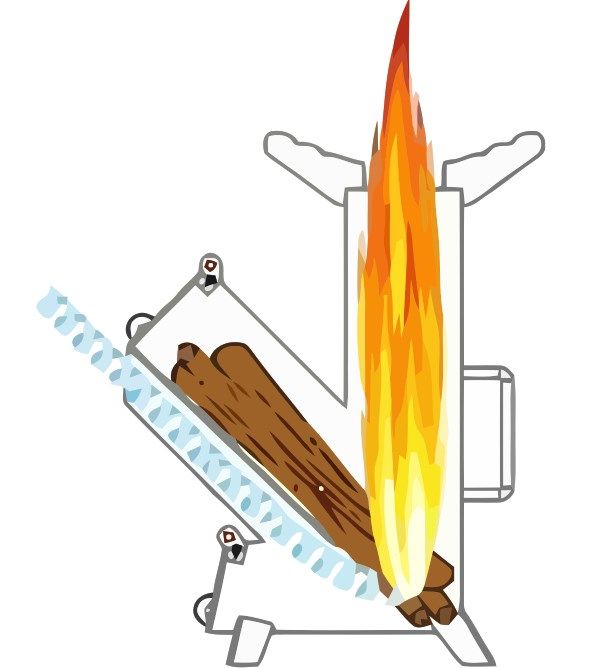

На схеме представлена походная реактивная печь. Нижняя труба разделяется специальной перемычкой, на топливный отсек(2) и отсек для отвода воздуха в область горения(3). Верхняя часть печи состоит из трубы-райзера, вокруг которой уложен теплоизолирующий состав(4), поверх закрывающийся внешним металлическим корпусом(1).

Работа печи складывается следующим образом: в топливный отсек закладывается разогревающее печь топливо (солома, бумага), после прогорания которого добавляется основное топливо (щепки, прутья и пр.). В процессе активного горения образуются раскаленные газы, поднимающиеся по райзеру и выходящие наружу.

На срезе трубы устанавливается подставка под посуду для варки, с учетом промежутка 7-10 мм. В противном случае, при не сохранении необходимого зазора будет перекрыт выход для тяги кислорода, который, в свою очередь, поднимает раскаленные газы вверх. Процесс горения прекратится.

При соблюдении условия создания воздушной тяги, даже при закрытой топочной дверце процесс горения не прекратится. Здесь частично срабатывает второй принцип работы ракетной печи длительного горения — дожигание пиролизных газов в условиях недостаточной подачи кислорода.

Чтобы этот принцип работал в полной мере, необходимо обеспечение ракетной печи качественной термоизоляцией камеры вторичного горения, ведь для процессов образования и сжигания газов нужно соблюдение температурных требований.

Усовершенствованная конструкция

Такой тип ракетной печи в усовершенствованной комплектации может использоваться в домашних условиях как для приготовления еды, так и для обогрева комнат.

Помимо топливного отсека и трубы, в ней присутствует второй корпус, наверху которого установлена варочная поверхность, а дымоход проведен на улицу. Отопить такой печкой можно помещение, площадью до 50 кв.м.

В результате проведенной модернизации, полезные качества и эффективность увеличивается за счет того, что ракетная печь длительного горения приобретает несколько уникальных и важных свойств:

  • в отличие от простой конструкции ракетной печи, в усовершенствованной используется второй наружный корпус, термоизолирующий материал вокруг трубы горения, герметично закрытая верхняя часть корпуса, что создает условия для поддержания высокой температуры длительное время;
  • автономное отверстие для подачи вторичного воздуха в модернизированной печи выполняет оптимальный поддув, в то время как в простой конструкции для этого используется открытая топка;
  • система дымохода спроектирована таким образом, что нагретый газовый поток не устремляется наружу из трубы сразу, а проходит по печным каналам, обеспечивая качественное догорание вторичного топлива, нагрев варочной панели и равномерную теплоотдачу воздуха в помещении через нагретый корпус печи.

В усовершенствованной конструкции используются дополнительные элементы, ориентированные на создание высокой теплоотдачи и многофункциональности ракетной печи. Здесь активно задействованы два принципа работы печи. Вначале происходит предварительное горение твердого топлива, которое при сгорании выделяет пиролизные газы, использующиеся как вторичное топливо.

Принцип работы ракетной печи такой конструкции подробно изображен на схеме слева. В топливный отсек (1) загружается топливо для предварительного горения. В зоне самого активного теплообмена (2), в условиях недостаточной подачи первичного кислорода (А), регулируемого заслонкой (3), происходит выделение пиролизных газов. Они устремляются в конец огневого канала (5), где осуществляется их догорание. Благоприятные условия горения газов создаются благодаря высокой теплоизоляции конструкции и непрерывно поступающему потоку вторичного кислорода (Б).

Затем раскаленный газ поднимается вверх по внутреннему каналу трубы-райзера (7) под крышку корпуса, которую часто оборудуют под варочную поверхность (10), в связи с непрерывным высокотемпературным нагревом. Там скопление газа расходится по каналам, расположенным между райзером и внешним печным корпусом (6). В условиях постоянного нагрева корпуса, его стенки аккумулируют тепло, от чего воздух в помещении нагревается. После этого газовый поток опускается вниз по каналу, а затем выходит наверх, в трубу дымохода (11).

Процесс горения может продолжаться несколько часов. Для максимальной теплоотдачи печи и полного сжигания пиролизных газов, необходимо поддержание стабильно высокой температуры в райзере. Для этого его помещают в трубу чуть большего диаметра, которая называется обечайка (8). Образованное пространство между двумя трубами плотно заполняют жаростойким составом, например, просеянным песком, для обеспечения теплоизоляции в трубе.

Особенности эксплутации ракетной печи

  1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
  2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
  3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
  4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
  5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
  6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
  7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
  8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели.

Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип.

Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Как сделать своими руками

Подробно рассмотрим изготовление печи-ракеты своими руками с лежанкой. Ее конструкция более громоздкая, сложнее установка, чем перечисленные выше типы печей, но благодаря пошаговой инструкции и схемам, построить ее самостоятельно не составит особого труда. Главное — соблюдение всех рекомендаций по установке.

Пошаговая инструкция, как сделать ракетную печь:

  • Вначале, выполнить углубление на 10 см для установки топливного отсека, выложив его кирпичом из шамотной глины. Затем нужно установить опалубку по линии конструкции. Для более прочного фундамента можно использовать строительную арматуру или сетку, выложив ее на кирпичное основание.
  • С помощью уровня выложить основу для камеры горения.
  • Затем нужно залить конструкцию бетоном, и в течение суток дать просохнуть. После того, как раствор схватится, можно продолжать возведение печи.

  • Выложить основание печи, укладывая кирпич сплошным порядком.
  • Сформировать боковые стенки путем укладывания нескольких рядов кладки.
  • Выполнить обустройство нижнего канала ракеты, учитывая порядовку.
  • Затем нужно уложить ряд поперечных кирпичей так, чтобы труба-райзер и топочный отсек остались открытыми, а камера сгорания — скрытой.

  • Нужно взять корпус старого бойлера и обрезать с двух сторон так, чтобы в итоге получилась широкая по диаметру труба.
  • В нижнюю часть корпуса из-под ГСМ устанавливается фланец, в который будет установлена труба горизонтального термообменника. Чтобы соблюсти герметичность и безопасность изделия, нужно предусмотреть использование в работе сплошных сварных швов.

  • После этого в бочку врезается выходной патрубок. Бочка проходит очистку от ржавчины, покрывается грунтовкой и несколькими слоями термостойкой краски.
  • К дымоходу, расположенному горизонтально, нужно приварить боковую отводку для формирования зольника. Для облегчения его прочистки, при эксплуатации печи канал нужно оборудовать герметичным фланцем.
  • Далее из огнеупорного кирпича выкладывается жаровая труба, с соблюдением размеров 18×18 см квадратной формы. При выкладке внутреннего канала, важно соблюдение строгой вертикальности для стабильной работы печи. Для этого можно использовать обвес или уровень.

  • На жаровую трубу необходимо одеть кожух, а в образовавшееся пространство поместить перлитовые шарики. Нижнюю часть райзера нужно герметично замазать глиняной смесью, чтобы предотвратить просыпания теплоизолята.
  • Затем изготавливается топливная крышка — с помощью ранее отрезанной части от бойлера. К крышке, для удобства, можно приварить ручку.
  • Смешать глиняный раствор с древесными опилками (не дают потрескаться изделию), до 50% от общего объема. В итоге получается так называемая «саманная смазка», которой нужно обмазать внешний вид получившейся конструкции для маскировки неприглядных деталей и увеличения термоизоляции.

  • Далее формируется внешний вид печи. Выкладывается печной контур. Для этого можно использовать разные материалы: камень, кирпич, мешки с песком. Внутренняя часть заполняется щебнем, а верхняя замазывается саманной смесью.
  • 200-литровая бочка, служащая внешним печным корпусом, устанавливается на предварительно подготовленное основание. Обязательно, нужно установить бочку так, чтобы нижний патрубок был со стороны лежанки. Далее нижняя часть покрывается глиной для герметизации.
  • Затем из гофротрубы нужно сформировать канал для подачи воздуха с улицы, подвести его к топливному отсеку. Без установки такого канала, ракетная печь своими руками при работе будет потреблять теплый воздух из помещения.

  • После возведения основной части печной конструкции, проводится тренировочная растопка для проверки свободного выведения газов через горизонтальный дымоход.
  • К нижнему патрубку, установленному на основании из кирпича красного типа, подсоединяются трубы теплообменника.
  • Далее нужно выполнить монтаж дымоходной трубы своими руками, герметично уплотнив все соединения асбестовым шнуром или огнеупорной обмазкой.
  • В конце лежанке нужно придать форму таким же способом, что и ранее — при формировании основного корпуса. Если оставить бочку открытой, без маскировки саманом, то жар при горении будет моментально поступать в помещение. Если же бочку замазать саманом полностью, оставив нетронутым крышку, то тепло будет аккумулироваться в корпусе, что создаст отличные условия для приготовления пищи на варочной поверхности.

Вместо бочки можно использовать газовый баллон (печь-ракета из газового баллона), а вместо бойлера — подогнанные под форму трубы, жестяные ведра. Очень важно при создании ракетной печи своими руками соблюдать точность и пропорциональность в размерах, используя чертежи. Это даст гарантию долгой и эффективной эксплуатации печи длительного горения своими руками.

Преимущества от использования самодельных ракетных печей, в обиходе значительны. Возведение печи не требует больших экономических затрат (на материалы, отопление) и временных (на изготовление печи уходит максимум 3-4 дня).

Высокая производительность и теплоотдача при неприхотливой загрузке топлива идеальна. Оформить печь можно в каких угодно вариантах, тем самым добавив новый элемент интерьера в дом.

преимущества и недостатки, для дома, дачи и бани

  • Сравнить Очистить
  • Store
  • Blog
  • Оплата и доставка
  • Контакты
  • Фальшивые интернет магазины
  • Цены на монтаж камина

  • +7 (917) 578-88-83
  • Пн-Пт 10-19, Сб-Вск 10-17
  • [email protected] ru
  • Заказать обратный звонок
Поиск
  • 0 Compare
  • 0 Wishlist
  • 0 0 Р Cart
Catalogue

Catalogue

Close
  • Камины и топки
    • Назад
    • Смотреть все
    • Каминные топки
      • Биокамины
        • Электрические камины
          • Газовые камины
            • Печи
              • Назад
              • Смотреть все
              • MORSØ
                • Термофор
                  • Edilkamin
                    • Hark
                      • Invicta
                        • Kaw-Met
                          • Kratki
                            • Lincar
                              • MBS
                                • Nordica
                                  • Новаслав
                                    • Tim Sistem
                                      • Romotop
                                        • Supra
                                          • Thorma
                                            • Wamsler
                                              • Piazzetta
                                                • Nordflam
                                                  • Pal
                                                    • Eurokom
                                                      • Dovre
                                                        • Nordpeis
                                                          • Canada
                                                            • Vesuvi
                                                              • Порталы, облицовки
                                                                • Назад
                                                                • Смотреть все
                                                                • Artevero
                                                                  • Chazelles
                                                                    • Dimplex
                                                                      • IDaMebel (Dimplex)
                                                                        • EdilKamin
                                                                          • Hark
                                                                            • Nordpeis
                                                                              • Andalusia
                                                                                • Kratki
                                                                                  • Supra
                                                                                    • Аксессуары и комплектующие
                                                                                      • Назад
                                                                                      • Смотреть все
                                                                                      • Royal Flame
                                                                                        • Kratki
                                                                                          • Kaw-Met
                                                                                            • Glamm Fire
                                                                                              • Баня и сауна
                                                                                                • Назад
                                                                                                • Смотреть все
                                                                                                • Печи для бани
                                                                                                  • Электрокаменки
                                                                                                    • Парогенераторы
                                                                                                      • Инфракрасные кабинки
                                                                                                        • Двери для бани и сауны
                                                                                                          • Автоматика для бани и сауны
                                                                                                            • Аксессуары для бани и сауны
                                                                                                              • Для сада
                                                                                                                • Назад
                                                                                                                • Смотреть все
                                                                                                                • Грили
                                                                                                                  • Мангалы, барбекю
                                                                                                                    • Тандыр
                                                                                                                      • Скульптуры из бронзы
                                                                                                                        • Назад
                                                                                                                        • Смотреть все
                                                                                                                        • Птицы
                                                                                                                          • Еноты, змеи, жирафы
                                                                                                                            • Кабаны
                                                                                                                              • Бараны
                                                                                                                                • Быки
                                                                                                                                  • Львы
                                                                                                                                    • Лошади
                                                                                                                                      • Лисы, волки, крокодилы
                                                                                                                                        • Медведи
                                                                                                                                          • Лягушки
                                                                                                                                            • Обезьяны, олени
                                                                                                                                              • Черепахи
                                                                                                                                                • Скамейки
                                                                                                                                                  • Фонтаны
                                                                                                                                                    • Слоны
                                                                                                                                                      • Собаки
                                                                                                                                                        • Дымоходы
                                                                                                                                                          • Назад
                                                                                                                                                          • Смотреть все
                                                                                                                                                          • Дымоходы из нержавеющей стали
                                                                                                                                                            • Керамические дымоходы
                                                                                                                                                              • Аксессуары и средства чистки дымохода
                                                                                                                                                                • Дымоходы из низколегированной стали

                                                                                                                                                                  Печь-ракета своими руками: чертежи, модели и процесс изготовления

                                                                                                                                                                  Установка печи в доме способствует нормальному обогреву жилья. Можно установить индивидуальные небольшие печки, либо проложить целую систему отопления. Сделать одновременно эффективный, компактный вариант можно, если соорудить печь-ракету.

                                                                                                                                                                  Внешний вид

                                                                                                                                                                  Принцип работы печи

                                                                                                                                                                  Печь-ракета получила свое название в связи с тем, что общий внешний вид имеет некоторое сходство с ракетой, а одна из разновидностей похожа на перевернутый летный агрегат.

                                                                                                                                                                  Принцип работы системы отопления заключается в том, что топливо закладывают под углом или сверху, а поддувало располагается на той же высоте, доставляя воздушные потоки напрямую к огню.

                                                                                                                                                                  В соответствии с тем, какой вид конструкции установлен, отходы от сгорания будут продвигаться по дымоходным каналам, сильно охлаждаясь, либо сразу покинут агрегат через верхнее отверстие.

                                                                                                                                                                  Движение потоков тепла

                                                                                                                                                                  Главное, что нужно сделать – это утеплить трубу. Оптимальным решением проблемы станет установка труб меньшего диаметра внутри аналога большего размера, а свободное пространство между ними становится местом под теплоизоляцию. Например, можно засыпать золу.

                                                                                                                                                                  Теплоизоляция деталей

                                                                                                                                                                  Обеспечивает максимальную выработку тепла, полное сгорание дров наличие доступа ко вторичному воздуху.

                                                                                                                                                                  Полная отдача жара достигается благодаря тому, что дымоотводная часть подсоединяется к нижней трети печи, а выходящий дым ударяется о препятствие внутри нее. Далее происходит частичное скопление продуктов горения, которые догорают дальше, выделяя еще больше тепла.

                                                                                                                                                                  Так продолжается до тех пор, пока остывший дым не находит выход наружу.

                                                                                                                                                                  Наглядно ознакомиться с тем, как отапливается помещение, можно в следующем видео:

                                                                                                                                                                  Виды печей

                                                                                                                                                                  Всего выделяют две большие группы сооружения-ракеты: переносные и стационарные.

                                                                                                                                                                  Переносная модель располагает специальным производственным наименованием: «Робинзон». Целевым назначением выступает выделение тепловой энергии для нагрева воды, приготовления пищи в полевых условиях.

                                                                                                                                                                  Г-образная печка

                                                                                                                                                                  Общий вид аппарата являет собой перевернутую букву «Г», нижняя часть которой размещена горизонтально, служит приемником топлива. Сюда вкладывают дрова, разжигают огонь, подкладывают сухие ветки.

                                                                                                                                                                  Ввиду особой формы сильно повышается воздушная тяга, раздувая пламя все сильнее на столько, что приходится ограничивать данный поток. Иначе древесина будет прогорать так быстро, что нагрев будет гораздо меньше ожидаемого.

                                                                                                                                                                  Если выразиться кратко, то принципом действия данного варианта строения является применение энергии, выделяемой от естественного потока продуктов горения, поднимающихся по трубе.

                                                                                                                                                                  Сила внутренней тяги

                                                                                                                                                                  Повысить текущую способность утилизации поступающих источников энергии возможно, если сделать надбавочную теплоизоляцию, пусть даже частичную. Главное, расположить дополнительные элементы вокруг трубопровода.

                                                                                                                                                                  Стационарный формат снабжается особым колпаком, сохраняющим тепло от выходящих газов, осуществляя лучший обогрев дома. Отличием от предыдущей версии выступает ограничение количества поступающего воздуха первичного потока, а догорание происходит внутри нижней части дымоотводного рукава, где проходит вторичный воздух.

                                                                                                                                                                  Стационарная печка

                                                                                                                                                                  Накаленные продукты горения собираются под колпаком, охлаждаются и вновь опускаются в канал дымохода.

                                                                                                                                                                  В результате, на выпущенный дым воздействует три параметра: гравитация, давление, сила тяги. За счет них происходит притяжение вниз, либо отпуск в дымоход, смешивание с более горячими газами из поступающей партии, а также естественное движение внутри каналов.

                                                                                                                                                                  Схема движения газов

                                                                                                                                                                  Такая специфичность позволяет выложить каналы практически любой формы, главное, чтобы соблюдалось и основное назначение – удержать максимально возможное количество тепла.

                                                                                                                                                                  Особенности конструкции используют под установку лежанки.

                                                                                                                                                                  Сборка лежанки

                                                                                                                                                                  Но есть другой способ сдержать падение температуры: от обогревателя выводят дымоходную трубу с водяной рубашкой, парой патрубков, где последние подсоединяются к отопительной системе.

                                                                                                                                                                  Плюсы и минусы ракетной печки

                                                                                                                                                                  Реактивная конструкция пользуется спросом ввиду небольших размеров, относительной дешевизны конечного сооружения.

                                                                                                                                                                  Это оптимальный вариант для обогрева частного дома, а при должной кладке печь можно прекрасно вписать в интерьер жилья. Основные детали не будут видны, так что останется сделать аккуратными металлические колпаки, крышку топки.

                                                                                                                                                                  Конечный вид

                                                                                                                                                                  Экологичное построение не выделяет вредных веществ: на выходе остаются лишь водяной пар и углекислота.

                                                                                                                                                                  Конечный вид

                                                                                                                                                                  Постройки, выполненные собственными силами, не способны достичь оптимальной мощности, особенно, если неправильно топить.

                                                                                                                                                                  Сухие или мокрые дрова

                                                                                                                                                                  Вне зависимости от типа собираемого обогревателя всегда будут частичные утери тепла, но можно их свести к минимуму, если установить водяной контур к трубе, проводящей газ.

                                                                                                                                                                  Конструкция изделия может быть разная, что позволяет сделать подобный агрегат самостоятельно, хоть из баллона из-под газа.

                                                                                                                                                                  Печь с баллоном из-под пропана

                                                                                                                                                                  В качестве топлива можно использовать то, что удобнее: дрова, уголь вне зависимости от их состояния, а расход будет ниже, чем у других аналогов. При небольшом расходе сырья печка выдает высокий показатель КПД.

                                                                                                                                                                  Еще долгое время после того, как процесс горения закончится, будет сохраняться тепло: хорошо протопленная система остается теплой еще около 12 часов без возобновления топки.

                                                                                                                                                                  Недостатками считаются необходимость постоянного личного присутствия для контроля, ручной отладки ввиду отсутствия автоматики. Также нужно часто подкидывать дрова, исключить вероятность того, что дети или взрослые дотронутся до металлических частей. Металл накаливается до экстремальных температур, поэтому способен оставить очень сильные ожоги.

                                                                                                                                                                  Ожоги от горячих поверхностей

                                                                                                                                                                  Ракетное строение не подходит для сборки внутри бани, так как не способно за короткие сроки прогреть помещение до требуемой температуры.

                                                                                                                                                                  Если было решено установить такую модель обогрева, то можно забыть о подключении к трубопроводу или горячему водоснабжению: любое подключение дополнительных ответвлений разрушает герметизацию внутреннего бункера. Как следствие, теплоизоляция тоже сильно уменьшится.

                                                                                                                                                                  Регулировка объема вырабатываемого жара осуществляется лишь при снижении или повышении количества используемого топлива. Корректировать силу прогорания посредством поддувало возможно только тогда, когда печь разжигают.

                                                                                                                                                                  Удобное расположение контроллера

                                                                                                                                                                  Потребуется немало времени, чтобы прогреть комнату до комфортной температуры при условии, что ее площадь составляет менее 20 кв. м., иначе отопления будет недостаточно.

                                                                                                                                                                  Невозможно достичь максимального уровня работы ракеты, если используются сырые дрова: пиролиз возможен только с сухой или полностью просушенной древесиной.

                                                                                                                                                                  Основные размеры

                                                                                                                                                                  Прежде, чем приступать к строительным работам, нужно точно знать, какие размеры у каких частей сделать.

                                                                                                                                                                  Высота канального барабана представляет собой его удвоенный диаметр, который зависит от того, сколько планируется выложить каналов. От 4% до 6% данной вышины – величина зольника.

                                                                                                                                                                  Если планируется обмазка глиной, то высота слоя не должна быть более 2/3 высоты обрабатываемой части, а толщина всего треть. Лежанку покрывают глиной на ¼ барабанного диаметра.

                                                                                                                                                                  Пример расчетов

                                                                                                                                                                  Площадь трубного сечения составляет 7% от аналогичного поперечного параметра, а половина используемого размера будет габаритами поддувала.

                                                                                                                                                                  Жаровая полость является равнозначной, а внешний дымоход по сечению соотносится с двойным поперечным числом трубы.

                                                                                                                                                                  Изоляция вокруг дымоходной части, выступающей наружу, укладывается до 6 см. Максимальная высота внешнего трубопровода не превышает 4 м.

                                                                                                                                                                  Продолжительность газоотводного канала напрямую зависит от диаметрального размера барабана. Например, если используется установка 60 см, объем которой 200 л, то искомое значение равно 6 м, не меньше. Когда сборка каналов вдвое меньше, длина газоотвода не превышает 4 м.

                                                                                                                                                                  Порядок сборки своими руками

                                                                                                                                                                  Используемые инструменты и материалы рознятся ввиду того, какой именно вариант конструкции был выбран к постройке.

                                                                                                                                                                  Вне зависимости от выбора, общий порядок действий включает несколько шагов. Первый из них – это составление схемы. Отображение планируемого сооружения с учетом всех замеров поможет приобрести требуемое количество материала, сделать запас сырья.

                                                                                                                                                                  Далее закупают расходники, готовят все приспособления и выполняют подготовку рабочего места. Пространство освобождают ото всего, а для установки стационарной модели с лежанкой заливают фундамент, что потребуется частичной разборки пола.

                                                                                                                                                                  Когда расчеты проведены, материалы подготовлены, а место очищено, приступают к работе.

                                                                                                                                                                  Печка из баллона

                                                                                                                                                                  Походным вариантом считается воздвижение из пустого газового баллона. Топочную камеру формируют из профилированной трубы 15 на 15 см, через нее же осуществляется закладывание топлива.

                                                                                                                                                                  Внутренний газоотводный канал создают при помощи стальных труб с диаметром от 7 до 15 см, а на дымоходный выступ оставляют запас 10 см.

                                                                                                                                                                  Теплоизолирующим средством является базальтовое волокно, обладающее плотностью от 100 кг/куб. м. Также понадобится металлический лист не толще 3 мм.

                                                                                                                                                                  Сперва у баллона выкручивают вентиль и заливают внутрь чистую воду. Верхнюю баллонную часть срезают болгаркой по шву.

                                                                                                                                                                  На боковых частях делают прорези под монтаж топки с последующей установкой дымохода.

                                                                                                                                                                  Профилированные детали вставляют, соединяя с вертикальным каналом, проведенным сквозь дно основной части.

                                                                                                                                                                  Дальнейшая сборка осуществляется в соответствии с нижеследующей схемой:

                                                                                                                                                                  Схема сборки печи из баллона

                                                                                                                                                                  Теперь удаленную ранее верхнюю часть приваривают на место, проверяют швы на герметичность: не должно быть бесконтрольного поступления воздуха.

                                                                                                                                                                  Потом монтируют дымоход, водяную рубашку и вновь проводят проверку. Чтобы достичь оптимальной силы тяги, важно расположить трубу над топливником не менее, чем на 4 м.

                                                                                                                                                                  Печь длительного горения

                                                                                                                                                                  Если планируется долговременное использование, лучше собрать полноценное сооружение, под которое составляют предварительный чертеж.

                                                                                                                                                                  Для качественного выполнения работ потребуется подготовить красный кирпич в большом количестве, несколько шамотных блоков, формирующих топку, а также трубы и металлические элементы. Укладку производят с использованием строительной смеси из глины и песка.

                                                                                                                                                                  Сперва делают прочный фундамент: выкапывают прямоугольную ямку глубиной около 40 см, дно засыпают керамзитом или щебнем, тщательно трамбуют. Далее послойно насыпают песок, орошают его водой и уплотняют, укрывают несколькими слоями полиэтиленовой пленки.

                                                                                                                                                                  Упрочняет конструкцию арматурная вязка: несколько прутков арматуры укладывают друг на друга, формируя решетку и скрепляют горячей сваркой.

                                                                                                                                                                  Приступают к сборке опалубки из деревянных досок. Высота бортиков должна составлять не менее 20 см при условии, что толщина основания будет 10-15 см.

                                                                                                                                                                  Форму из древесины ставят внутрь ямы, кладут арматуру, намешивают раствор из цемента, песка, воды внутри достаточно большой тары до консистенции густой сметаны и заливают. Теперь понадобится немного утрамбовать смесь, что делают посредством строительного вибратора или многократно протыкая насквозь арматурным прутком. Не стоит слишком усердствовать: излишне плотное основание быстро растрескается.

                                                                                                                                                                  Потребуется переждать не менее двух-трех недель, чтобы цемент просох и можно было снять опалубку. Сверху фундамент обмазывают битумом или застилают рубероидом для гидроизоляции.

                                                                                                                                                                  Теперь начинают делать кирпичную кладку. Первый ряд кладут прямо на изоляцию, выдерживая между блоками не более 3 мм. Сперва формируется общий контур, а после уже выкладывается внутренняя часть. Место под топку оставляют сразу и кладут ее из шамотного кирпича.

                                                                                                                                                                  Следующий ряд выполняют с частичным смещением блоков следующего яруса относительно кирпичиков предыдущего, чтобы швы были закрыты сверху и снизу.

                                                                                                                                                                  Следующим шагом станет создание дымоходного канала, воздвижение дымохода, ставят котел с водой.

                                                                                                                                                                  Пример готовой печи с глиняным покрытием

                                                                                                                                                                  Места установки дверок или иных перекрывающих деталей также оставляют свободными относительно нижней части, но при выкладке ряда, внутри которого предполагается размещение, уже устанавливают детали. Если ставят дверцы, используют огнеупорную проволоку.

                                                                                                                                                                  Необходимо обеспечить агрегат воздуховодом с улицы, так как устройству требуется очень много свежего воздуха.

                                                                                                                                                                  После завершения работ печь оставляют просыхать почти на месяц и только потом проводят пробную топку. Первый раз сжигают совсем мало топлива, которое, чаще всего, являет собой несколько газет или сухих тонких веточек. Постепенно количество дров и время отопления увеличивают, что не дает конструкции потрескаться.

                                                                                                                                                                  Собрать печь-ракету достаточно просто, а печь станет отличным вариантом для размещения на даче, либо загородном домике. Дополнительно можно вмонтировать барбекю и готовить свежую пищу на открытом воздухе.

                                                                                                                                                                  Пример того, как можно сделать реактивную постройку из баллона показано в видеофайле:

                                                                                                                                                                  Средняя оценка оценок более 0 Поделиться ссылкой

                                                                                                                                                                  Как сделать ракетную печь самому


                                                                                                                                                                  В интернете постоянно ведется полемика об отопительном оборудовании, под названием «ракетная печь». В качестве преимуществ, указывают на простое устройство, конструкцию, которую можно изготовить из подручных материалов (газового баллона или самана), высокую экономичность работы и теплоэффективность.

                                                                                                                                                                  Принцип работы ракетной дровяной печи

                                                                                                                                                                  Простейшая дровяная печь ракетного типа, изначально предназначалась исключительно для нагрева пищи и воды. Конструкция состоит из топливника (горизонтального участка трубы), соединенного с каналом, повернутым кверху, конструкция похожа на английскую букву L.

                                                                                                                                                                  Принцип работы реактивной печки заключается в следующем:

                                                                                                                                                                  • Свободное протекание дымовых газов по каналу – для отведения дыма, не используется дымоход в полном понимании этого слова. В простейшей конструкции печей, для подогрева пищи и воды, на оголовок канала (изогнутой вверх трубы) устанавливается емкость для нагрева воды: чайник, ведро или кастрюля. Предусматривается небольшой просвет для отвода отходящих дымовых газов.
                                                                                                                                                                    Во время работы, из перевернутой трубы сопла вырывается пламя. По этой причине, печь и назвали ракетной.
                                                                                                                                                                  • Принцип пиролизного горения – печь, с небольшими доработками, способна работать в режиме тления. В этом случае, потребуется переоборудование внутреннего устройства, дымовых каналов. Дополнительно предусматривают канал для вторичной подачи кислорода в камеру дожига.
                                                                                                                                                                  • Теплоотдача – отопить простейшей ракетной печью жилое помещение невозможно, так как она предназначена исключительно для приготовления пищи. Чтобы сделать возможным обогрев, изолируют внутренний канал печи. Сопло, из которого в простейшей схеме вырывалось пламя, закрывают колпаком.

                                                                                                                                                                  В пиролизных ракетных печах, принцип работы несколько иной. Главное отличие, это наличие поступления вторичного воздуха, непосредственно в систему дымового канала. Равномерное распределение температуры в печи, происходит за счет изоляции зоны горения.

                                                                                                                                                                  Продукты сгорания скапливаются под колпаком, создавая избыточное давление. После остывания и отдачи тепла, газы опускаются вниз, откуда выводятся через дымовую трубу. Диаметр дымохода при свободном перетоке дыма, не имеет существенного значения. Обычно ставят трубу с сечением 80-100 мм.

                                                                                                                                                                  Устройство ракетной печи отличается большой теплоемкостью и незначительным расходом топлива. При рациональной компоновке – с использованием водяной рубашки, тепла будет достаточно для полноценного прогрева небольшого здания с радиаторной системой отопления или нагрева ГВС.

                                                                                                                                                                  Разновидности ракетных отопительных печей

                                                                                                                                                                  Ракетные печи, были изобретены в северном Китае и Корее, несколько веков назад. Отечественные умельцы, доработали конструкцию, модифицировали и адаптировали ее, под современные условия эксплуатации.

                                                                                                                                                                  Существует множество схем и решений, производных от базовой работы ракетной печи. Особой популярностью пользуются следующие:

                                                                                                                                                                  • Печь Сергея Кузьмина – российская версия реактивного печного оборудования, изначально рассчитанная под переделку из газового баллона или металлической бочки. Преимущество решения в использовании подручных средств. При минимальных навыках в проведении сварочных работ и понимании процесса работы, можно собрать устройство самостоятельно.

                                                                                                                                                                  • Печка конструкции Габриэля Апостола – схема ракетной печи была разработана англичанином. Изначально использовался вертикальный теплообменник. В схему был включен канал для вторичной подачи кислорода, а также предусматривалась возможность турбонаддува, для увеличения теплоотдачи.


                                                                                                                                                                  Конструкции ракетных печей имеют конфигурации с массивным теплонакопителем, изготавливаемые самостоятельно из глины, кирпича или даже из консервной банки. Предлагается уже готовое печное оборудование из металла, предназначенное в основном для приготовления пищи и обогрева в походных условиях.

                                                                                                                                                                  Глиняно-кирпичные печи

                                                                                                                                                                  Ракетное горение в топке печи, происходит в J или L изолированной камере сгорания. Пламя движется под углом 90°, создавая турбулентность и тягу, достаточную для поддержания интенсивного горения. Дымовые газы в печах из самана, направляются в дымоход, проложенный под лавками или лежанкой. На выходе из системы дымоудаления, выводится еле теплый воздух с небольшим содержанием влаги.

                                                                                                                                                                  Из шамотной глины и кирпича, ракетную печь легко сделать своими руками. Преимущество устройства в удобстве эксплуатации и комфорте подогрева. В странах Азии, печи соединялись с системой дымоудаления, проходящей под полами, что позволяло комфортно отапливать помещения даже в зимнее время года.

                                                                                                                                                                  Температура горения внутри топочной камеры 800-1200°С. Глина отличается высокой теплоемкостью. После установки «ракеты», потребуется минимальное обслуживание. Время от времени, будет необходима обмазка печи глиной и заделывание трещин. Глиняно-кирпичные модели, широко распространены в странах ЕС, а также Аргентине и США.

                                                                                                                                                                  Стальные печи типа «Ракета»

                                                                                                                                                                  Чертежи ракетной печи из газового баллона, были разработаны отечественными «Кулибиными». Идея состояла в том, чтобы создать качественный и высокоэффективный аналог из недорогих подручных средств.

                                                                                                                                                                  Чтобы изготовить печь ракету из газового баллона, потребуется немного дополнительных расходных материалов: квадратной трубы необходимого диаметра, стальной бочки.

                                                                                                                                                                  Для горизонтального дымохода «лежанки», применяется металлическая труба. Сечение выбирается идентичное вертикальной дымовой трубе. Компактные размеры ракетной печи из газового баллона, позволяют установить ее в любом месте дома.

                                                                                                                                                                  Ракетные печи относятся к отопительному оборудованию непрерывного горения. Правильно сконструированная и изготовленная «ракета», работает в течение 7-8 часов от одной закладки. В процессе горения, допускается дозаправка дров без необходимости в остановке и остывании печи.

                                                                                                                                                                  Походная ракетная печь, повторяет внутреннее устройство конструкций, изготовленных из газовых баллонов, только имеет меньшие габариты. Модификация используется в основном для приготовления пищи.

                                                                                                                                                                  Покупателю предлагается ракетная походная печь Робинзон – устройство, позволяющее эффективно прогреть палатку за несколько минут. В интернете есть множество схем, как изготовить «ракету» Робинзон, используя исключительно консервные банки и некоторые слесарные инструменты.

                                                                                                                                                                  Печи из консервных банок «Ракета»

                                                                                                                                                                  Ракетную печь можно сделать своими руками. Для этого понадобится три консервных банки разного диаметра. Можно использовать жестяную тару от ананасов или сгущенного молока.

                                                                                                                                                                  Две банки используются для изготовления корпуса. Между ними образуется прослойка для постоянной циркуляции воздуха. Банка из-под сгущенного молока, меньшего диаметра, пойдет для изготовления топочной камеры с поддувалом.

                                                                                                                                                                  На изготовление ракетной печи понадобится всего 10-15 минут. Для производства нужны консервные банки и ножницы по металлу. Мощности печки хватит, чтобы нагреть кружку воды для чая или заварить кофе.

                                                                                                                                                                  Какие дрова используются для печи ракета

                                                                                                                                                                  Согласно заверениям владельцев, печь ракетного типа, потребляет дров на 40-80% меньше, чем классическая голландка или буржуйка. Топить можно опилками, отходами древесины и любыми производными дерева: брикетами, пеллетами.

                                                                                                                                                                  Существуют некоторые правила, ограничивающие потребление топлива:

                                                                                                                                                                  • Для топки, используется древесины твердых сортов. Лучше не использовать сорта дерева с высоким содержанием смол.
                                                                                                                                                                  • Влажность топлива не более 20%. Во время работы, используется принцип пиролизного горения. Влажное топливо, сгорая, производит дым, что снижает теплоотдачу.


                                                                                                                                                                  Современные печки оснащаются большим бункером для дров, что гарантирует длительную работу от одной закладки. При условии правильно собранной печки, время горения дров не менее 6-8 часов.

                                                                                                                                                                  Плюсы и минусы печи типа «Ракета»

                                                                                                                                                                  Опыт использования ракетной печи для отопления, позволил прийти к выводу об эффективности конструкции. Владельцы выделяют несколько достоинств и недостатков.

                                                                                                                                                                  Преимущества ракетной печи – к ним относят:

                                                                                                                                                                  • Способы изготовления печки – сделать печное оборудование можно из подручных средств. Популярностью пользуется самодельная ракетная печь из газового баллона. В походных условиях, при определенных навыках, из нескольких консервных банок, можно за 10-20 минут изготовить для себя простейшее устройство для приготовления пищи.
                                                                                                                                                                  • Внешний вид – зарубежные технологии строительства печки ракетного типа из глины и кирпича, предусматривают установку в помещении. Печное оборудование смотрится стильно. Характеристики печи позволяют эффективно обогревать все здание.
                                                                                                                                                                  • Теплоэффективность – температура нагрева дымовых газов 1200°С. Выделяемое тепло используется на 92%. Дымовые газы, при прохождении через дымоход – лежанку, остывают практически полностью. При условии грамотных теплотехнических расчетов и успешного направления тепла для нагрева теплоносителя, ракетное горение эффективно и экономически выгодно.
                                                                                                                                                                  • Высота дымохода – принцип работы заключается в отсутствии принудительной тяги, которая наблюдается в печном оборудовании классического типа. По этой причине, не нужна большая высота дымохода.
                                                                                                                                                                    Классическая русская печка подключается к дымовой трубе, поднимающейся как минимум на 5-6 метров от уровня грунта. Для «ракеты», достаточно высоты в 1-2 м. Для глиняно-кирпичной конструкции, потребуется рассчитать протяженность горизонтального дымохода.


                                                                                                                                                                  После подробного описания преимуществ, стоит обратить внимание на несколько недостатков:

                                                                                                                                                                  • Максимальный размер длины топки в печи, 20-30 см. Дрова потребуется заготавливать небольшими поленьями, что не всегда удобно.
                                                                                                                                                                  • Ракетное сгорание предъявляет высокие требования к качеству топлива: влажности и отсутствию смолянистых отложений. Для топки подойдут дрова с годовой сушкой.


                                                                                                                                                                  Ракетное сгорание дров – это эффективный и экономичный принцип работы. При условии, что печка сделана без нарушений, экономичность достигает 40-50%.

                                                                                                                                                                  Печь ракета

                                                                                                                                                                  Печь ракета практически неизвестна в России. Между тем это остоумная конструкция прямоточной печи с высокой температурой горения топлива и практически безсажевым выхлопом может быть полезна во многих случаях. Печь ракета известна в трех вариантах:

                                                                                                                                                                  1. легкий переносной очаг из консервных банок, жестяных ведер из под химикатов или стальных бочек. Такая печь ракет может быть изготолена за пару часов и выручит на стройке, в походе, в случае необходимости выживания или просто будет прекрасной садовой печью.
                                                                                                                                                                  2. Стационарная печь ракета построенная из комбинации шамотного кирпича и колпака из переврнутой бочки. Такая печь предназначена для нагрева теплоемких масс - лежанки, скамейки, заваленки, земли в теплице. Интересная особенность такой печи - подземный горизонтальный дымоход, позволяющий нагревать например пол или землю. вне помещение устанавливается стояк дымохода для создания тяги печи ракеты.
                                                                                                                                                                  3. Полностью кирпичная печь ракета, которая может быть использована для системы воздушного подогрева полов, в виде сети дымоходных труб проложенных в полу и подключенных к стояку дымохода вне дома.

                                                                                                                                                                  Печь ракета обладает высоким КПД. На выходе из печи из за высоких температур горения в самой печи (900-1200 С) - практически только углекислый газ и вода. Сажа сгорает при температрах от 900 С и выше. Печь ракету можно топить шишками, ветками, кукурузными стеблями - высокая тмпература горения при массивной подаче кислорода позволяет сжигать практически всепотенциально горящее. Расход топлива для печи ракеты по разным отзывам в 2-4 меньше, чем для традиционной печи. Обеспечивается это за счет дожига горючих газов и сажи.

                                                                                                                                                                  Как работает печь ракета (2 и 3 варианты): горячие газы, прежде чем попасть в трубу поднимаются в верхнюю часть колпака и там догорают, еще повышая температуру и понижая давление. В результате в зон горения печи ракеты подсасывается больше воздуха и горючих газов из топливника, что обеспечивает дальнейшее усиление дожига газов. Затем цикл повторяется. Прогревшись, печь ракета быстро выходит на режим горения с макимальной тягой, сила котрой зависит от конкретной конструкции печи и качества ее сборки.

                                                                                                                                                                  На таком же принципе работает прямоточная печь ракета 1 типа: большая температура обеспечивает большую тягу, а больший приток воздуха - большую температуру горения.

                                                                                                                                                                  Как же изготовить простейшую печь ракету своими руками? Начнем с рассмотрения конструкции походно-садовой печи ракеты.


                                                                                                                                                                  Техника безопасности при использовании печного отопления

                                                                                                                                                                  Rocket Stove & Rocket Mass Heater 101 (вместе с 3 конструкциями)

                                                                                                                                                                  Я думаю, мы оба можем согласиться, что кемпинг или подготовка, не зная, как развести надлежащий огонь, не подходят. Развести огонь несложно, но есть способы получше.

                                                                                                                                                                  Слушаю…

                                                                                                                                                                  Есть способы разжечь костер, которые расходуют меньше топлива, создают меньше дыма и не выдают вашу позицию ночью.

                                                                                                                                                                  Один из таких методов - с использованием ракетной печи .

                                                                                                                                                                  Если вы планируете жить в автономном режиме, вам понадобится один из них. Ракетную печь легко сделать и не так уж дорого купить.

                                                                                                                                                                  Они портативны, компактны и удобны в переноске. В этой статье я покажу вам, как он работает, его преимущества, а также несколько способов их использования.

                                                                                                                                                                  Я также собираюсь сравнить ракетную печь с нагревателем ракетной массы, и я собираюсь раскрыть некоторые из ее историй.

                                                                                                                                                                  Наконец, я собираюсь показать вам три различных конструкции ракетных печей, которые вы можете построить дома.

                                                                                                                                                                  Вы готовы перейти на новый уровень в разжигании огня?

                                                                                                                                                                  Поехали.

                                                                                                                                                                  Что такое ракетная печь?

                                                                                                                                                                  Ракетная печь - это печь цилиндрической формы с вертикальной камерой сгорания для сохранения тепла. В этом разделе я собираюсь показать вам, как именно работают эти печи и почему вам следует подумать о том, чтобы приобрести их самостоятельно.

                                                                                                                                                                  Как это работает

                                                                                                                                                                  Эти печи в основном состоят из двух частей, которые включают горизонтальную подающую трубу и вертикальный изолированный дымоход. Топливо, используемое для ракетных печей, состоит из древесины небольшого диаметра, такой как сушеные ветки и палки, которые также можно назвать растопкой.

                                                                                                                                                                  Во-первых, вам нужно развести огонь внутри печи, прежде чем вы сможете заправить его растопкой. Как только он начнет гореть, тепло и дым будут заключены внутри камеры сгорания. Пока дым и тепло находятся внутри камеры, он будет выделять еще больше тепла, которое сожжет лишние частицы дыма.

                                                                                                                                                                  Самая большая проблема с открытым огнем заключается в том, что он теряет слишком много тепла и выделяет слишком много дыма.Как только огонь начнется, ракетная печь будет всасывать больше кислорода из питателя. Свежий кислород позволит дереву гореть более агрессивно, и тепло усилится. Также говорят, что дым - это результат неполного сгорания.

                                                                                                                                                                  С ракетной печью дыма будет меньше, потому что частицам нужно будет проводить больше времени в камере сгорания, что позволит полностью сгореть дрова вместе с дымом. Название «Ракетная печь» происходит от шума, который она издает, когда воздух всасывается в устройство подачи. Он издает рев, похожий на взлет ракеты.

                                                                                                                                                                  6 преимуществ ракетной печи

                                                                                                                                                                  Я уже обсуждал, как он работает, теперь давайте подробнее рассмотрим некоторые из его преимуществ. Они очень эффективно сжигают дрова и производят меньше дыма и золы. Печи также не подвержены воздействию ветра и не будут отображать открытый и видимый огонь. Они дешевы в изготовлении и удовлетворяются более тонкими кусками дерева.

                                                                                                                                                                  Эффективны при сжигании дров

                                                                                                                                                                  Есть два фактора, которые влияют на его эффективность.Он будет включать постоянную подачу кислорода и обеспечиваемую им изоляцию. Свежий кислород всегда нужен, чтобы накормить огонь, и чем больше кислорода он получит, тем лучше он будет гореть. Кроме того, он не потеряет прежнего тепла, а это значит, что в долгосрочной перспективе вы сэкономите на древесине. Часто говорят, что ракетная печь использует более чем на 50% меньше древесины для поддержания того же уровня тепла.

                                                                                                                                                                  Вырабатывает меньше дыма и золы

                                                                                                                                                                  Поскольку камера сгорания изолирована, частицы дыма будут проводить больше времени внутри камеры. У частиц дыма будет больше времени, чтобы выгореть, и они также будут подвергаться большему нагреву. В результате будет меньше дыма.

                                                                                                                                                                  Не подвержен ветру

                                                                                                                                                                  Ракетная печь будет закрытой, и на нее не будет воздействовать ветер, независимо от направления, в котором он дует. Также не будет дискомфорта от дыма, попадающего вам в лицо. Вначале при разжигании огня на него может повлиять ветер, но он разрешится, когда станет сильным.

                                                                                                                                                                  Нет видимого огня

                                                                                                                                                                  Иногда вы будете в ситуации, когда хотите развести костер на улице, но не хотите, чтобы другие заметили ваше местоположение.Этот эффект более заметен ночью, когда огонь виден за много миль. При использовании ракетной печи огонь не будет виден окружающим, так как он будет окружен камерой сгорания.

                                                                                                                                                                  Недорого построить

                                                                                                                                                                  Большинство людей могут построить ракетную печь из обычных материалов, которые валяются у них во дворе. Вы также можете построить его из банок из-под кофе, если хотите. Его легко построить, а материалы очень недорогие. Это также поможет вам сэкономить на топливе в долгосрочной перспективе, что более экономично.

                                                                                                                                                                  Можно использовать более тонкие куски дерева

                                                                                                                                                                  Печь этого типа может работать с более тонкими кусками дерева, которые уже сгорели на открытом огне. Иногда у вас не будет доступа к топору, чтобы рубить бревна на более мелкие куски. Вы можете просто использовать ветки и палки, чтобы разжечь огонь.

                                                                                                                                                                  Многократное использование

                                                                                                                                                                  Эти печи будут производить достаточно тепла для питания многих различных устройств. С ракетной печью вы можете исследовать различные варианты с вашим творчеством, и небо - предел.

                                                                                                                                                                  Обогреватели ракетных печей

                                                                                                                                                                  Эти обогреватели работают по тому же принципу, что и обычная ракетная печь. Они могут генерировать достаточно тепла, чтобы согреть весь дом. Единственная проблема этих обогревателей в том, что вам нужно обновить весь дом. Эти печи необходимо будет соединить со скамейками, сделанными из глины и кирпича, чтобы они функционировали.

                                                                                                                                                                  Можно использовать для приготовления пищи или гриля

                                                                                                                                                                  Если вы можете поставить сковороду, кастрюлю или гриль на ракетную плиту, то вы можете использовать этот аппарат для приготовления пищи.Он также может эффективно обеспечивать достаточно тепла для скороварки, потому что тепло будет длиться дольше, чем у обычного открытого огня.

                                                                                                                                                                  Может нагревать воду

                                                                                                                                                                  Я действительно видел людей, которые подключали ракетную печь к гейзеру. Гейзер стоял над землей с помощью платформы. Печь была построена под гейзером, где дымоход / камера сгорания были прикреплены к нижней части резервуара с водой. Он произвел достаточно тепла, чтобы вскипятить воду за считанные часы.

                                                                                                                                                                  Используется как печь для выпечки

                                                                                                                                                                  Есть возможность использовать его как духовку. Вы можете использовать большой барабан или построить свой собственный металлический ящик с решеткой внутри. Используйте тот же принцип, что и у гейзера, и поставьте барабан или ящик на подставку. Подключите ракетную печь снизу, и теперь у вас есть духовка. Вы можете разместить внутри сетку и термометр, чтобы завершить свое творение.

                                                                                                                                                                  Ракетные нагреватели массы против ракетных печей

                                                                                                                                                                  Если вы живете в холодном месте и хотите создать в доме теплую атмосферу, то почему бы не приобрести себе обогреватель ракетной массы? По функциям они очень похожи на ракетную печь.Единственная разница в том, что вам нужно установить их у себя дома, и они не являются мобильными.

                                                                                                                                                                  Как это работает?

                                                                                                                                                                  В обогревателе этого типа используется камера сгорания для выработки тепла, которое создает конвективный ток. Этот горячий ток затем будет течь по трубе, которая будет проложена под полом или скамьей. Этот процесс позволит скамейке нагреться, что также повысит температуру в помещении.

                                                                                                                                                                  Большинство людей строят эти печи из кирпича, цемента, камня или даже глины.Во-первых, необходимо начать пожар внутри камеры сгорания, как показано на изображении выше. Когда огонь будет готов, вы можете заполнить его, добавив палки в кострище или камеру сгорания. Концы палочек начнут гореть, а воздух начнет выходить через вентиляционное отверстие, чтобы дать дополнительный кислород огню.

                                                                                                                                                                  Это увеличение кислорода позволит огню гореть более агрессивно. Нагрев внутри камеры сгорания будет увеличиваться, что также приведет к сжиганию лишних частиц дыма.Горячий воздух сталкивается с углом и образует конвекционный поток. Поток тепла будет подниматься по спирали вверх, пока не войдет в контакт с стояком тепла внутри барабана. Роль барабана заключается в том, чтобы нагреть и обогреть комнату.

                                                                                                                                                                  Когда барабан достаточно нагреется, тепло будет падать по сторонам стояка в горизонтальный дымоход, который затем будет обеспечивать теплом скамейку. Причина, по которой этот обогреватель работает так эффективно, заключается в проходящем через него воздухе.Пока огонь горит, внутри обогревателя образуется естественный дрейф, который будет засасывать больше воздуха в камеру.

                                                                                                                                                                  Вы когда-нибудь открывали окна в противоположных сторонах комнаты?

                                                                                                                                                                  Вы заметите сквозняк, который проходит через комнату. Это тот же эффект, который нам нужен внутри нагревателя. Эта естественная тяга будет настолько сильной, что пламя будет гореть в направлении тяги. Как только вы заметите это явление, вы поймете, что обогреватель делает свое дело.Также из-за этого эффекта дым не попадает в дом.

                                                                                                                                                                  Подъемник тепла внутри барабана создает конвекционный поток, который вытягивает горячий воздух вверх, который также будет падать, когда он немного остынет. Также внутри стояка очень тепло, и именно в этом месте дым начнет выгорать. Если частицам дыма некуда деваться, то полное сожжение - их единственная судьба.

                                                                                                                                                                  Примеры ракетных печей

                                                                                                                                                                  Ниже я покажу вам, как именно выглядят эти ракетные печи снаружи.Они станут прекрасным дополнением вашего дома, сделают его максимально уютным. Некоторым людям также нравится заправлять кровать на скамейке, кладя сверху матрас.

                                                                                                                                                                  Какой лучший способ пережить морозную зимнюю ночь?

                                                                                                                                                                  История ракетной печи

                                                                                                                                                                  Доктор Ларри Виньярски является официальным разработчиком ракетной печи в 1980 году. Принцип работы печи основан на лампе Argand, которая была разработана и запатентована в 1780 году. В этой лампе используется фитиль в форме рукава и стеклянный цилиндрический дымоход, через который воздух выходит снизу вверх.Воздух будет проходить через фитиль, а также через фитиль к стеклянной трубе.

                                                                                                                                                                  Ракетная печь по своей конструкции выполняет ту же функцию, что и лампа Арганд. Сама печь не имеет такой богатой истории, потому что была обнаружена совсем недавно. Идея, лежащая в основе работы печи, устарела, если ее можно отнести к лампе Argand. Вы также можете прочитать статью о принципах Ларри Виньярски для создания ракетной печи, если хотите узнать больше

                                                                                                                                                                  Создание собственной ракетной печи

                                                                                                                                                                  Некоторым людям нравится идти в магазин, чтобы купить себе ракетную печь, что, безусловно, является самым простым способом.Затем вы найдете другую группу людей, которые достаточно изобретательны, чтобы создать свою собственную. Если у вас уже есть дизайн, то хорошо, но если вы не можете его придумать, то этот раздел для вас.

                                                                                                                                                                  В этом разделе я собираюсь дать вам 3 дизайна, которые вы можете использовать, чтобы построить свою собственную ракетную печь. Эти конструкции будут включать печь Steel Can Rocket, Brick Rocket Stove, а также Gravity Feed Rocket Stove.

                                                                                                                                                                  Ракетная печь из стали

                                                                                                                                                                  Эту ракету из стальных банок легко собрать, и вам понадобится всего 3 банки, которые легко достать.Эта печь также отлично подходит для кемпинга, она очень маленькая и мобильная. Чтобы разрезать банки, может потребоваться некоторая работа, но потом станет легче.

                                                                                                                                                                  Необходимые материалы

                                                                                                                                                                  Для сборки этой версии вам понадобится как минимум 3 банки, которые должны различаться по размеру. Первая банка должна быть большой, и вы можете использовать банку для кофе или просто № 10 или 110 унций. мочь. Далее вам понадобятся 2 банки стандартного размера по 10,75 унции. по размеру. Также необязательно поменять одну из них на более крупную 24 унцию.также.

                                                                                                                                                                  Шаг 1. Маркировка банок

                                                                                                                                                                  Во-первых, вы хотите взять черный маркер и пометить одну из меньших банок на большой. Вы хотите разместить отверстие одной из меньших банок напротив стороны большей. Не следует делать отверстие больше, чем должно быть, иначе банка не поместится. Убедитесь, что отверстие находится близко к дну большей банки.

                                                                                                                                                                  Шаг 2. Вырезание отверстия

                                                                                                                                                                  После того, как вы отметили сторону большей банки, вы можете просверлить отверстия сверлом 1/8 ″, чтобы облегчить резку.Вы можете использовать кусачки, чтобы прорезать металл между просверленными отверстиями. Вы также можете использовать болгарку с небольшим диском, чтобы прорезать отверстия. После завершения разрезов вы заметите, что края отверстия не гладкие. Вы можете использовать ножницы для жести, чтобы сгладить края.

                                                                                                                                                                  Шаг 3. Подготовка небольших банок

                                                                                                                                                                  После того, как отверстие в большой банке вырезано, вы должны подготовить 2 меньшие. Возьмите обе банки и срежьте нижние части болгаркой.Возьмите одну из банок и вырежьте U-образную форму, чтобы другая банка меньшего размера могла правильно поместиться в эту.

                                                                                                                                                                  Шаг 4. Собираем банки

                                                                                                                                                                  Теперь, когда все отверстия вырезаны, можно приступить к сборке всех банок. Сначала возьмите одну из меньших банок (без U-образного выреза) и протяните ее через отверстие большей банки. Как только он будет на месте, вы можете взять другой маленький с U-образным вырезом и поместить его внутри большего, чтобы он проходил над другим меньшим.

                                                                                                                                                                  Шаг 5. Отрежьте большую банку до размера
                                                                                                                                                                  .

                                                                                                                                                                  Когда меньшая банка стоит внутри большой, вы должны убедиться, что они одинаковой высоты. Причина этого в том, что вам нужна платформа, которая подходит даже для тех случаев, когда вы хотите разместить сверху кастрюлю или сковороду. Если он не ровный, ручка сковороды будет мешать и будет ограничена внешним краем большей банки. Оцените глазами, как нужно разрезать пух, а затем вырежьте некоторые участки с помощью ножниц.

                                                                                                                                                                  Шаг 6. Залить песком или гравием

                                                                                                                                                                  После того, как духовка установлена, вы можете заполнить ее снаружи небольшим количеством песка и гравия, которые будут действовать как изолятор. Он также скрепит вместе маленькие банки. После этого вы успешно построили ракетную печь из консервных банок.

                                                                                                                                                                  Иди и приготовь себе бутерброд с сыром

                                                                                                                                                                  Ракетная печь из кирпича

                                                                                                                                                                  Сегодня вы узнаете, как построить ракетную печь из кирпича, используя всего 21 кирпич. Эту печь проще всего построить, и она лучше всего подходит, если вы хотите сделать ракетную печь дома.У вас есть возможность «связать» кирпичи цементом или свободно уложить их друг на друга без использования связующего.

                                                                                                                                                                  Необходимые материалы

                                                                                                                                                                  Чтобы построить печь, вам понадобится 21 кирпич такого же размера, а также лист стальной сетки. Вам также понадобится кусачки, чтобы разрезать сетку до нужного размера. Никаких дополнительных инструментов не потребуется. Для простоты я собираюсь строить эту печь слоями, а не ступенями.Вы также хотите построить эту печь на бетонном полу.

                                                                                                                                                                  Слой 1

                                                                                                                                                                  Первый слой будет состоять из 3-х кирпичей и 1/2 кирпича. Упакуйте кирпичи таким образом, чтобы в середине было отверстие, которое будет выполнять функцию дымохода. Как только первый слой будет готов, вы можете положить сверху лист стальной сетки и снять мерки. После того, как лист будет обрезан до нужных размеров, положите его сверху.

                                                                                                                                                                  Слой 2

                                                                                                                                                                  Второй слой также будет состоять из 3 кирпичей и одного сломанного пополам.Обязательно перекрывайте стыки, чтобы духовка была более устойчивой. Этот слой будет помещен поверх стальной сетки так, чтобы сетка находилась между первым и вторым слоями.

                                                                                                                                                                  Область под ситом будет вентиляционным отверстием, через которое будет проходить воздух. Область над ситом будет основанием для печи, куда будут помещены дрова для сжигания. Воздух будет проходить через сито через горящие дрова, чтобы обеспечить огонь кислородом.

                                                                                                                                                                  Слой 3-5

                                                                                                                                                                  Первые 2 слоя будут самыми важными.Следующие 3 слоя сделаем дымоход. Каждый слой будет состоять из 4 кирпичей, которые будут размещены в форме кольца, чтобы сделать отверстие в центре для прохождения воздуха. Убедитесь, что каждый стык каждого слоя перекрывает друг друга.

                                                                                                                                                                  У вас останутся еще 2 кирпича, которые вы можете использовать, чтобы закрыть отверстие ниже и выше сита, если вы хотите отключить сквозняк, который также погасит огонь.

                                                                                                                                                                  Ракетная печь с гравитационной подачей

                                                                                                                                                                  Эту печь, вероятно, сложнее всего построить, и для нее потребуется максимум навыков.Вам необходимо знать, как измерять, шлифовать и сваривать квадратные трубы. Я предоставлю видео ниже, которое покажет вам все детали.

                                                                                                                                                                  Эта печь будет состоять из 3-х трубок. Первая труба будет дымоходом, вторая будет питателем под углом 45 °, а третья труба будет вентиляционным отверстием, которое также будет основанием под углом 90 ° к дымоходу. Пусть видео говорит само за себя 🙂

                                                                                                                                                                  Вы когда-нибудь строили?

                                                                                                                                                                  Если вы когда-либо раньше строили ракетную печь, то я хотел бы, чтобы вы рассказали нам, что вы сделали, оставив комментарий ниже.

                                                                                                                                                                  Подогреватели ракетной массы • Вместо

                                                                                                                                                                  Подогреватель ракетной массы представляет собой высокоэффективную горелку с чистым горением, обычно собираемую с использованием большинства переработанных и / или натуральных материалов, таких как початок. Владельцы заявляют о сокращении расхода древесины на 80-90% по сравнению с отоплением того же помещения металлической дровяной печью.

                                                                                                                                                                  Ракетные нагреватели массы: основы

                                                                                                                                                                  В отличие от каменных нагревателей, которые требуют некоторых продвинутых навыков каменной кладки, ракетные нагреватели массы могут быть построены любым энтузиастом с базовыми каменными и инженерными способностями.Единственная проблема с этим проектом - сложность получения разрешения на строительство, потому что не многие чиновники знают, что такое ракетный обогреватель.

                                                                                                                                                                  Исключением является Портленд, штат Орегон, где есть строительные нормы и правила для нагревателей ракетной массы, спасибо Эрни и Эрике Виснер, которые поделились некоторыми советами о том, как получить разрешение на своем участке. Многие общины имеют строительные нормы и правила и выдают разрешения на использование каменных обогревателей , поэтому вам, возможно, придется относиться к ракетному обогревателю как к каменному обогревателю.Имейте в виду, что без разрешения вы можете аннулировать свой полис страхования от пожара.

                                                                                                                                                                  Обогреватели ракетной массы: как они работают

                                                                                                                                                                  Нагреватель ракетной массы имеет те же свойства, что и нагреватель кирпичной кладки. Быстрый огонь с высокой температурой и подачей кислорода сжигает летучие газы и твердые частицы, оставляя очень мало загрязнения и превращая почти все топливо в энергию. В первые минуты пожара выделяется немного дыма, пока температура в камере не станет достаточно высокой, чтобы сжечь дымовые газы, а также дрова.

                                                                                                                                                                  Основное различие между каменной каменкой и ракетой состоит в том, что ракетная печь имеет изолированную J- или L-образную камеру сгорания, которая заставляет огонь гореть горизонтально. Затем огонь попадает под углом 90 градусов в конец камеры, что вызывает сильную турбулентность, поднимающуюся вверх по изолированному стояку тепла, создавая сильную тягу, которая увеличивает интенсивность огня.

                                                                                                                                                                  Тепловой стояк находится внутри цилиндра или большей вторичной камеры, которая выступает на пару дюймов выше внутреннего стояка.Горячие восходящие газы ударяются о верхнюю часть вторичной камеры, выделяют часть своего тепла и затем падают вниз по сторонам большей камеры. Затем выхлоп направляется через дымоход, обычно устанавливаемый на скамейке, которая поглощает последние остатки тепла.

                                                                                                                                                                  В современных ракетных обогревателях часто используется глыба, но нет причин, по которым нельзя построить скамейку из кирпича, камня или плитки. Последний дымовой газ, который выходит через выход, в основном представляет собой водяной пар, так как водород во время сгорания превращается в водяной пар.

                                                                                                                                                                  Воздушные ракеты ВВС Дом

                                                                                                                                                                  ПРИМЕЧАНИЕ: (26 дек 2020) Сейчас мы идем через накопившиеся обновления веб-сайта для большинства 2019 и 2020 гг. Мы будем стараться ставить по одному или двум каждые неделя, пока нас снова не догонят.

                                                                                                                                                                • 26 декабря 2020 года - День 210 - Нова полеты на водных ракетах.

                                                                                                                                                                • 26 ноября 2019 г. - День 204 Горизонт Тестирование механизма развертывания и День 205 Высокий штатив страницы были обновлены.

                                                                                                                                                                • 11 ноября 2019 г. - День 203 - Тунда 2

                                                                                                                                                                • 6 ноября 2019 - День 202 - Horizon Launcher Тесты

                                                                                                                                                                • 24 января 2019 - Выпущенная часть 9 проекта Horizon.- Пусковая установка Электроника.

                                                                                                                                                                • 19 декабря 2018 - День 201 обновление, которое включает Шок Механизм освобождения шнура.

                                                                                                                                                                • 15 декабря 2018 г. - Страница поиска сейчас снова работает, 10 вызовов и Глоссарий страница страниц обновлена.

                                                                                                                                                                • 1 декабря 2018 г. - День 201 обновление - Объясняем, как работают мучные ракеты.

                                                                                                                                                                • 6 июля 2018 - день Обновление 199 - Phoenix 3D от Raketfued d78 nosecone, посещение UNSW, День 198 Обновление - повседневные полеты и Macquarie Uni Астрономия Открытая ночь.

                                                                                                                                                                • 22 июня 2018 - Видео Horizon Part # 4 загружено.

                                                                                                                                                                • 19 июня 2018 г. - Обновление веб-сайта, чтобы сделать его более мобильным. Мы обновим большинство страниц в новый формат в ближайшие месяцы. Сообщите нам, если у вас возникнут проблемы с этим форматом.

                                                                                                                                                                • 14 мая 2018 г. - Новый личный рекорд высоты в 2016 футов был установлен в Mullaley NSW.

                                                                                                                                                                • 5 сентября 2017 г. - Модификации ракеты и дрона Polaron G3. На 190-й день мы прикрепляем GoPro к Phantom 3 для замедленной съемки с воздуха,

                                                                                                                                                                • 16 августа 2017 г. - Кегли в условиях микрогравитации. Мы запускаем кучу кеглей на ракете и смотрим, что происходит, когда их оставляют плавают свободно.

                                                                                                                                                                • 20 апреля 2017 г. - Light Shadow Уровень 1 Попытка сертификации HPR. Пару раз летаем на Light Shadow на моторах H для нашего уровня. 1 сертификат HPR.

                                                                                                                                                                • 11 апреля 2017 г. - Жидкости в почти нулевом газе G.Мы смотрим, что происходит с жидкостями во время полета, и что мы можем извлечь из этого.

                                                                                                                                                                • 28 марта 2017 г. - Основные моменты 184-го дня полета на ракете Axion G6. Также мы внимательно рассмотрим ракету, сделанную Франсуа. Герциг.

                                                                                                                                                                • Ракетные печи и земляные печи - Strawbale Studio

                                                                                                                                                                  Скамья с подогревом Rocket Stove

                                                                                                                                                                  Ракетные печи

                                                                                                                                                                  - это очень эффективные дровяные устройства, в которых обычно используется J-образная конструкция блока сжигания для достижения высоких температур и чистого горения.Вырабатываемое тепло может передаваться через тепловую массу, такую ​​как земляная скамья, которая может служить «тепловой батареей», накапливая тепло, создавая тепло и комфорт.

                                                                                                                                                                  В этой статье рассказывается о четырех массовых печах, которые находятся на территории Strawbale Studio в часе езды к северу от Детройта.
                                                                                                                                                                  Посетите в этом году класс Rocket Stove & Earth Oven!
                                                                                                                                                                  Приходите на запланированную экскурсию по зданиям и территориям. Или примите участие в месячной стажировке или программе wwoof!

                                                                                                                                                                  На сайте Strawbale Studio есть несколько ракетных печей: Скамья с подогревом ракетной печи ~ в амбаре с столбами Красного Сарая была построена многими руками.Он уникален в форме животных - черепахи, ястреба с крыльями, образующих боковые стороны зоны отдыха, и других существ, вплетенных в дизайн обогревателя: кита, мыши, кролика, лягушки, саламандры, рыбы.

                                                                                                                                                                  Уличная ракетная плита

                                                                                                                                                                  Ракетная печь для улицы - это обычная реактивная печь с короткой подающей трубой, куда идет дрова, горизонтальным туннелем для сжигания и вертикальным дымоходом. Воздух втягивается через короткую подающую трубку, затем поднимается по дымоходу, обеспечивая тепло для приготовления пищи.Это печь с нисходящей тягой, и она горит чисто, без дыма, используя только палки ~ после того, как огонь потухнет.

                                                                                                                                                                  Простая в сборке, эта печь имеет внутри 6-дюймовую печную трубу с изоляцией (обрешеткой или золой) между трубой и кирпичами. Это делает огонь более горячим, горит более полно (чисто). Мы использовали глиняный раствор между кирпичами - смесь грунта из глины и песка, пропущенную через экран 1/8 дюйма или оконный экран. Добавляют воду до тех пор, пока смесь не станет похожей на «мусс» - густой, пушистой, растекающейся.Кирпич замачивают, затем тонко наносят земляной раствор. Верхний слой необходимо повторно замазывать каждый год или. Цементный раствор будет более устойчивым к погодным условиям. Когда плита не используется, ее верх защищают фанерным куском размером 3 x 3 дюйма. Крыша над ним была бы прекрасна.

                                                                                                                                                                  Rocket Cooker Links Плита для кленового сиропа Midwest Permaculture

                                                                                                                                                                  Улыбающееся солнце Земляная печь

                                                                                                                                                                  Печь Улыбающееся Солнце Земляная печь сконструирована в основном из глинисто-песчаной почвы.Этот традиционный тип духовки с течением времени использовался во всем мире, чтобы выпекать все, что вы могли испечь в духовке. Его, конечно, любят как печь для пиццы! Эта печь имеет подвесную металлическую крышу, которая защищает ее от непогоды. и фундамент из полевого камня, лежащий на 8 дюймах гравия ниже уровня земли. Обсуждение конструкции печи с землей Кико Дензер, автора книги «Построй свою собственную печь с землей» и других. Пошаговое руководство по созданию земной печи Брендана Джонсребандта.Я встретил Брендана на выставочной площадке Strawbale Studio в августе 2018 года на Восточном рынке в Детройте. Спасибо, Брендан!

                                                                                                                                                                  Камин Рамфорд

                                                                                                                                                                  Камины Rumford довольно эффективны по сравнению с обычным камином. Эта конструкция печи, изобретенная графом Рамфордом во времена Бенджамина Франклина, имеет неглубокую зону топки с глубоко скошенными сторонами, которые отражают тепло и излучают его в комнату.Костры часто разжигают, когда палки кладут вертикально к задней стене. Камин в каюте Рамфорда построен почти полностью из глыбы (земляная смесь примерно 1/4 глины / 3/4 песка) и использует искусственные кирпичи только на поверхности топки. Новейший камин Rumford Cob Wall встроен в стену Cob Garden Wall. Используется только глыба (без кирпича), за исключением пола камина. Металлическая труба диаметром 8 дюймов направляет дымовые газы из початка, а изолированная труба выводит их через жилую крышу.

                                                                                                                                                                  Другие устройства для приготовления пищи и обогрева на участке : солнечная плита, изоляционная плита Haybox, несколько небольших металлических «карманных ракет».

                                                                                                                                                                  Замечательная книга ~ Rocket Mass Heaters , теперь уже третье издание , является плодом сотрудничества между изобретателем Янто Эвансом и креативным издателем Лесли Джексон - при практической помощи двух якобы пироманов: Кирка «Осла» Моберт и Эрни Визнер. Янто был моим учителем естественного строительства и наставником.Мы с Кирком вместе руководим двухнедельной мастерской по изготовлению глыбы в Орегоне. Это мои взгляды, а также Эрни и Эрика, Макс и Ева Эдельсон и Кико Дензер.

                                                                                                                                                                  Еще одна новая книга: Руководство изготовителя ракетного массонагревателя
                                                                                                                                                                  Полное пошаговое руководство по созданию, обслуживанию и устранению неисправностей Эрики Виснер и Эрни Виснер. Эти люди опытные!

                                                                                                                                                                  ИНФОРМАЦИЯ О КОДЕ ДЛЯ РАКЕТНЫХ ПЕЧЕЙ

                                                                                                                                                                  • Портлендский код для ракетных печей .Отличная статья по Кодексу, см. Нижний раздел «Объем», используйте ее для взаимодействия с официальными лицами кодекса. Видео о коде Эрни и Эрики . (5 мин) Получение разрешения на строительство ракетных печей.
                                                                                                                                                                  • Коды для плит, обогревателей, духовок.
                                                                                                                                                                    Кладка из массива камня . Для строительства каменных печей, рамфордских каминов, твердотопливных печей, ракетных печей кодекс предоставляет руководство по безопасному строительству. Ресурсы, указанные ниже, размещены на веб-сайте компании Solid Rock Masonry, расположенной в Дулут, Миннесота, которая обслуживает клиентов по всему Среднему Западу.Строительные нормы и правила для каменных обогревателей (файл PDF) Норбертом Сенфом, строителями каменных печей
                                                                                                                                                                  • Нормы и стандарты для каменных каминов и дымоходов, Джим Бакли, Камины Бакли Рамфорд
                                                                                                                                                                  • ASTM E1602-03 (2010) e1 Стандартное руководство по строительству каменных нагревателей, работающих на твердом топливе. Доступно для покупки в ASTM International. Â Из описания веб-сайта: «Это руководство может быть использовано должностными лицами кодекса, архитекторами и другими заинтересованными сторонами для оценки проектирования и строительства каменных обогревателей.Он не ограничен конкретным методом строительства и не содержит всех конкретных деталей конструкции каменного обогревателя. Это руководство действительно содержит принципы, которым необходимо следовать для безопасного строительства каменных обогревателей ».
                                                                                                                                                                  • Ракетные нагреватели массы обычно имеют комбинацию свойств каменного нагревателя (массы, которая накапливает и проводит тепло) и дровяной печи (металлических ящиков, излучающих тепло). Выше масонский кодекс. Вот код Woodstove для штата Мичиган .

                                                                                                                                                                  НАДЕЖНЫЕ ВИДЕО НА РАКЕТНЫХ ПЕЧИ

                                                                                                                                                                  ДРУГИЕ НАДЕЖНЫЕ РЕСУРСЫ

                                                                                                                                                                  Вопросы и ответы с Дин и дядей Мад (он же Крис Макклеллан)

                                                                                                                                                                  Q: Привет, ребята, я нахожусь на северо-востоке Пенсильвании, в горах Поконо, и планирую строительство из соломы и глыбы. Я ищу любые источники жидкостного лучистого отопления в естественных полах. Все, что я нашел в Интернете, касается только искусственных материалов. Я ценю помощь, ребята! Николас

                                                                                                                                                                  A: Николай, я видел несколько успешных установок водяного отопления в наливных земляных полах.Я установил ракетный обогреватель с дымоходом, проходящим через пол, и при определенных обстоятельствах буду делать это снова. В нашем климате (я живу недалеко от Кливленда) важно утеплить пол под полом. Я добился успеха с использованной изоляцией из пенопласта или перлита. Другие предпочитают роксул, но он дороже. Гембетон или соломенная глина менее эффективны в качестве изоляции, но значительно лучше, чем ничего. Не стесняйтесь писать по электронной почте или звонить, если хотите продолжить. - дядя грязь (он же Крис Макклеллан)

                                                                                                                                                                  Строительство первой белой маломассовой изолированной бочковой ракетной печи - Мастерские соответствующих технологий

                                                                                                                                                                  Некоторые могут вспомнить, что я недавно писал статью о белых печах.Если вы этого не читали, возможно, сейчас самое подходящее время, поскольку эта статья следует из этого. Те, кто действительно читал статью, могут вспомнить, что я по глупости предсказал, насколько горячей, по моему мнению, станет печь, которую я предлагал спроектировать и построить. Магическое число составляло 300 ° C, так как печь иногда использовалась для приготовления пиццы, а также для приготовления большого количества еды для предприятий общественного питания.

                                                                                                                                                                  Итак, давайте рассмотрим процесс сборки и тестирования и посмотрим, как все прошло. Одним из основных параметров моего дизайна (помимо надежды на то, что это сработает) было то, что печь могла быть построена с использованием довольно простых инструментов и без особых инженерных навыков, т.е. без сварки в конструкции.Сильно модифицированная бочка объемом 200 л составляет сердце духовки. Их легко найти, и если вы выполните несколько простых шагов, их легко открыть и очистить.

                                                                                                                                                                  Автомобильные мастерские - хорошее место, чтобы получить бочки, поскольку в них обычно было только чистое масло. Затем я обычно переворачиваю их над контейнером и даю им стечь в течение 1/2 часа, а затем несколько раз промываю горячей водой с жидкостью для мытья посуды. Что бы вы ни делали, не используйте барабан, если вы не уверены, что знаете, что в нем было раньше.Однажды меня пригласили провести семинар по духовке, и когда я обнаружил, что все собранные бочки были бочками с экс-гербицидами и пестицидами. Нет, нет!

                                                                                                                                                                  Следующее, что нужно сделать, это удалить концы. Для этого вам понадобится только небольшая угловая шлифовальная машина. Во-первых, используйте все соответствующие средства защиты при использовании любых электроинструментов (вы были предупреждены!). Просто равномерно измельчите на самом конце барабана, и, в конце концов, вы увидите, как появляется линия, прекратите измельчение на этом месте и двигайтесь вперед, пока леска не продолжится вокруг барабана.Затем просто постучите молотком по внутренней стороне конца барабана, и конец должен упасть в ствол, откуда его можно будет извлечь. Если конец немного застрял, обратите внимание, где он не движется вниз, и потрите его немного больше. Сделайте это с обоих концов и сохраните их.
                                                                                                                                                                  Затем наденьте одно из этих тонких стальных режущих лезвий на угловую шлифовальную машину (мне это очень нравятся, они такие удобные) и разрежьте барабан пополам, так что у вас будет две круглые стальные трубы. У каждого будет толстый выступ на одном конце, который соответствует верху и низу ствола.
                                                                                                                                                                  Затем возьмите одну из ваших стальных трубок и вставьте то, что изначально было крышкой барабана, без толстой кромки, сверлите и заклепайте ее на место. Он должен быть аккуратным. Кстати, на крышке барабана обычно есть две ввинчивающиеся пробки, одна большая и одна маленькая. Снимите их, снимите черные уплотнительные кольца и установите пробки на место. Таким образом, когда духовка нагреется, вы не будете коптить от плавления уплотнительных колец. Теперь у вас должна получиться бочка половинной высоты.

                                                                                                                                                                  Затем возьмите нижнюю часть ствола и обрежьте ее, как показано на фотографии, добавьте две петли и заклепайте меньшую часть в конце ствола.Теперь у вас есть внутренняя варочная камера с дверцей.
                                                                                                                                                                  Затем мы берем оставшуюся стальную «трубку», разрезаем ее вертикально сверху вниз, растягиваем и размещаем вокруг внутренней камеры. Изображение стоит тысячи слов, поэтому внимательно посмотрите на следующие несколько фотографий, и вы увидите, что я просверлил как внешнюю, так и внутреннюю камеры и установил болты и гайки в трех местах на каждом конце, так что внешняя крышка удерживается на месте, и между двумя стальными трубками сохраняется зазор примерно 50 мм.Вот куда потекут наши горячие газы.
                                                                                                                                                                  Следующим шагом будет изготовление основания. В данном случае была сделана тяжелая, но дешевая скамья из фанеры и вырезано отверстие для сборки печи.
                                                                                                                                                                  Находясь в Новой Зеландии, у нас повсюду валяются кучи пемзы, поэтому я распилил некоторые кусочки и использовал их, чтобы отделить бочки от слоя так, чтобы основание было хорошо изолировано от печи.

                                                                                                                                                                  У нас были изоляционные войлоки из переработанного стекла, оставшиеся от другого проекта, поэтому мы использовали их для изоляции внешней стальной трубы.Вы можете использовать немного перлита, смешанного с глиной, или даже смесь глиняных опилок в качестве изоляционного слоя, но у нас были под рукой ватки, и они очень сильно повлияли на производительность печи. Поверх этого мы поместили внешнюю крышку из какого-то тонкого алюминиевого листа и вставили початок в щель. Снова у нас валялись простыни, но вы могли использовать кожу другой бочки. Обратите внимание, что дополнительный металлический слой не позволяет внешнему слою початков сдавливать изоляцию. Если вы используете смесь перлита или опилок, упомянутую ранее, вам не нужен металлический слой, просто нанесите слой прямо поверх.

                                                                                                                                                                  На этом снимке вы можете увидеть, как початок проталкивается в щель в изоляционном слое.

                                                                                                                                                                  Этот выстрел сделан из задней части печи, и вы можете видеть, что я также заткнул зазор между внутренним стволом и внешним стволом, оставив выходное отверстие для выхлопных газов вверху.

                                                                                                                                                                  Снимок спереди, показывающий зазоры между всеми заполненными слоями.

                                                                                                                                                                  Здесь мы видим снизу входное отверстие для продуктов сгорания. Это просто отверстие, вырезанное во внешней обшивке изоляционного слоя.Вы можете увидеть внутренний ствол через отверстие.

                                                                                                                                                                  Затем я построил изолированный стояк тепла для ракетной печи, используя измельченную пемзу, утрамбованную между двумя дымоходными трубами разного размера и покрытую глыбой. Затем я прорезал прорези на концах внешнего дымохода и согнул выступы, чтобы надежно зафиксировать все на месте.

                                                                                                                                                                  Затем я построил корпус ракетной печи из старых кирпичей.

                                                                                                                                                                  Я хотел провести тестовый запуск с перегородками и без них, чтобы измерить влияние перегородок во внешней камере на производительность печи.Поэтому, больше не вмешиваясь в внешний вид, мы запустили духовку и сняли некоторые показания температуры. Через пятнадцать минут после зажигания духовки без установленных перегородок она достигла 217 ° C, а в следующие 15 минут поднялась до 265 ° C и стабилизировалась на этом уровне. Довольно хорошо для первого запуска.

                                                                                                                                                                  На следующий день мы удалили початковую смесь из задней части печи, где она герметично закрывается между внутренним и внешним цилиндрами. Перегородки были сделаны из части изоляционного лома стекловолокна, завернутого в алюминиевую фольгу, а затем вставлены в зазор между стволами, так что дымовые газы должны идти по извилистой траектории, чтобы выйти, при этом отводя больше тепла внутреннему стволу. .

                                                                                                                                                                  Затем мы собрали все заново и снова зажгли ее.

                                                                                                                                                                  Именно здесь я должен немного отвлечься и начать сцену. Я работал с Институтом Коанга на месте почти год, и этот день должен был быть моим последним полным днем, я должен был вылететь очень рано на следующий день. Как вы понимаете, все было довольно беспокойно. Неделей раньше Кей ловко сказала, что мы собираемся устроить вечер пиццы на мои проводы, так что угадайте, что? Сначала надо было сделать печь! Итак, мы находимся в 16:00 днем, и мы не достигли нашей цели в 300 ° C, и мы должны готовить в духовке через пару часов.Так или иначе, за первые 15 минут мы прошли 265 ° C, а в следующие 15 - 400 ° C. Самая высокая температура позже ночью, когда все было готово, превысила 500 ° C. Сказать, что я был в восторге, было бы преуменьшением. Конечно, есть много вещей, которые я мог бы сделать лучше, потому что это была немного поспешная работа.

                                                                                                                                                                  Когда я вернулся, чтобы преподавать в следующем PDC института, примерно шесть месяцев спустя, печь претерпела некоторые существенные улучшения, в первую очередь новый экспериментальный слой бумажного кувшина (бумага и ил / глина) и некоторые улучшения перегородок, которые, как было обнаружено, имели поскользнулся.Брэд, который проделал эту работу, обнаружил, что старые перегородки соскользнули, вероятно, из-за тепловых искажений, и поэтому вместо них построил постоянные стальные. Модификации сделали печь намного более долговечной, а Paperdobe оказался неплохим изолирующим внешним слоем.

                                                                                                                                                                  В целом печь оказалась очень экономичной и простой в использовании, и она почти ежедневно используется в институте, готовя много вкусной еды.

                  Добавить комментарий

                  Ваш адрес email не будет опубликован. Обязательные поля помечены *
