Печи голландки отопительные. Рабочие проекты. - Своими руками - Статьи по печному делу

Обогрев загородного дома при помощи голландской печи.
Намечая приобретение либо постройку своего загородного дома, почти все начинают думать о том, как же обогревать будущий дом в зимний период. В случае если для отопления частного дома будет использоваться печь, тогда для ее возведения, безусловно, следует прибегнуть к помощи высококлассного эксперта – печника. Возвести печь собственными силами, будет довольно сложно.

Содержание:



Наши печи голландки



Способ обогрева голландкой


Печь из кирпича - голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева. Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.

Проекты печей голландок

Голландка 001

Печь голландка рассчитана на помещение площадью от 20 до 40 квадратных метров.Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция.

Голландская печь 002

Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют:
Топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

ОП- Голландка 003

Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев

Голландка печь 004

Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют:
топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь голландка 005

Рассчитана на помещение площадью от 20 до 40 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция.

Голландка для дома 006

Рассчитана на помещение площадью от 30 до 60 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича.  Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Отопительная Голландка 007

Основным предназначением печи исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют:

топка, дымоходная система, дегулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь голландка 008

Предназначена для помещения площадью от 20 до 40 квадратных метров. Классическое исполнение такой печи – прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным назначением прибора исключительно отопительная функция. Такая конструкция характеризуется высоким КПД.

Печка Голландка 009

Основным предназначением этой конструкции исключительно отопительная функция. Испытания печки характеризуется высоким КПД. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топливник, поддувало, заслонка. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Печь отопительная голландка 010

Малая конструкция на помещение площадью от 18 до 24 кв.м.

Внешний вид – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Имеет сужение над топкой. Размеры 750х750 см.. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений.

Бесспорный положительный момент работы самих печей заключается в том, что в данной ситуации проводником тепла является воздух, имеющий огромную проникающую способность и весьма непродолжительный период нагревания.

Безусловно, обогреватели применяются человечеством с незапамятных времен и со временем в них постепенно вносили определенные изменения. Абсолютно все системы печного отопления подразделяются на теплоемкие и не теплоемкие. Теплоемкие представляют собой накопители, которые в состоянии удерживать определенную температуру на протяжении 3-12 часов. Это еще смотря, какой тип конструкции имеет теплонакопитель. Как правило, с целью повышения КПД к печам подключают водяное отопление. Подобная методика со временем становится все более распространенной. Помимо того она отлично подходит по дизайну, прекрасно украшая помещение.

Голландка (01) 4х3 кирпича
Для отопления жилого помещение площадью до 60 кв.м.
Установка как межкомнатное так и островное.
Расположение дверок с любой стороны конструкции.
Есть возможность установки парового котла отопления.
Предназначена для круглогодичной эксплуатации.





Минусы и плюсы


Главные минусы отопления при помощи голландской печи:

-    требуют немало места в помещении;

-    показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше;

-    имеются проблемы с распределением нагретого воздуха по комнатам;

-    это весьма дорогостоящее удовольствие.

Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется. Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом. Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом.

Голландка (02) 0,75м на 1м
Отопительная.
3 Квт.




Место для печи


До непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу. Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.

Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро.

Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне.

Эта печка хорошо подходит для дачи



Видео - Печь Голландка



Порядовки


Размеры печи:
Длина – 90 см
Ширина – 70 см
Высота – 225 см

Скачать порядовку Голландской печи

Фото голландских печей




Материалы


Для кладки таковой печи нужно:

Кирпич керамический М200         –  600 шт
Глина красная             -  100  кг
Кирпич огнеупорный –   80  шт
Глина огнеупорная      –    10 кг
Песок – 225 кг
Дверка топочная (25х21) – 1 шт
Дверка поддувальная (25х14) – 1 шт
Дверка прочистная (14х14) – 4 шт
Колосник (20х25) – 1 шт
Заслонка (14х25) - 2 шт



Примечание


В соответствии со СНиПом 1991 года, печи в бревенчатых строениях, допустимы лишь тогда, когда этажность здания не превосходит двух этажей. Учитывая это, температура стенок голландки должна быть не более 60 градусов.

Эти агрегаты предназначены для обогрева, как правило, одного-двух помещений. Их размеры варьируются в зависимости от обогреваемой площади. Например, для комнаты площадью 20 м2 вполне достаточно печи размерами 750 х 750 х 2000 мм при условии, что дом хорошо утеплён . Такая печь, сложенная в углу комнаты, занимает очень мало места, а облицованная керамической плиткой, да ещё и со стеклянной топочной дверкой , может стать настоящим украшением интерьера. Для двух помещений нагреваемая поверхность печи удваивается. Такую печь ставят на границе смежных комнат, и в данном случае есть смысл подумать, не сделать ли её отопительно-варочной. Это так называемые «шведки». Являясь многофункциональными, они идеально подходят для дачников -любителей делать заготовки, сушить грибы-ягоды и пр. Некоторые печи имеют два режима работы: летний и зимний . Летний режим позволяет пользоваться варочной плитой, не нагревая всю печь целиком. Зачастую это выручает при длительных отключениях электричества. А теперь мы переходим к самому интересному. Это комбинированные печи-камины универсальные отопительные устройства, сочетающие в себе практичность печей и эстетику каминов. Включение камина в конструкцию печи почти всегда связано с необходимостью разработки проекта. Увеличенное сечение дымохода трубы печи- камина позволяет подключить к нему дополнительные отопительные устройства на верхнем этаже дома (металлические печи и камины заводского изготовления).

Ещё статьи про печи:




Отопительно-варочная печь Шведка

 Кладка русской печи

Как построить русскую печь своими руками



xn--80akiglhhi7e6b.xn--p1ai

Печь голландка своими руками - порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими руками

Печь голландка своими руками

Содержание статьи

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топки;
  • дымооборотов;
  • прочистного отсека;
  • дымохода;
  • задвижки для регулирования интенсивности тяги. Схема печи голландки

    Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич. Огнеупорный кирпич

    Огнеупорный кирпич

  3. Строительная глина.
  4. Вода.
  5. Речной песок.

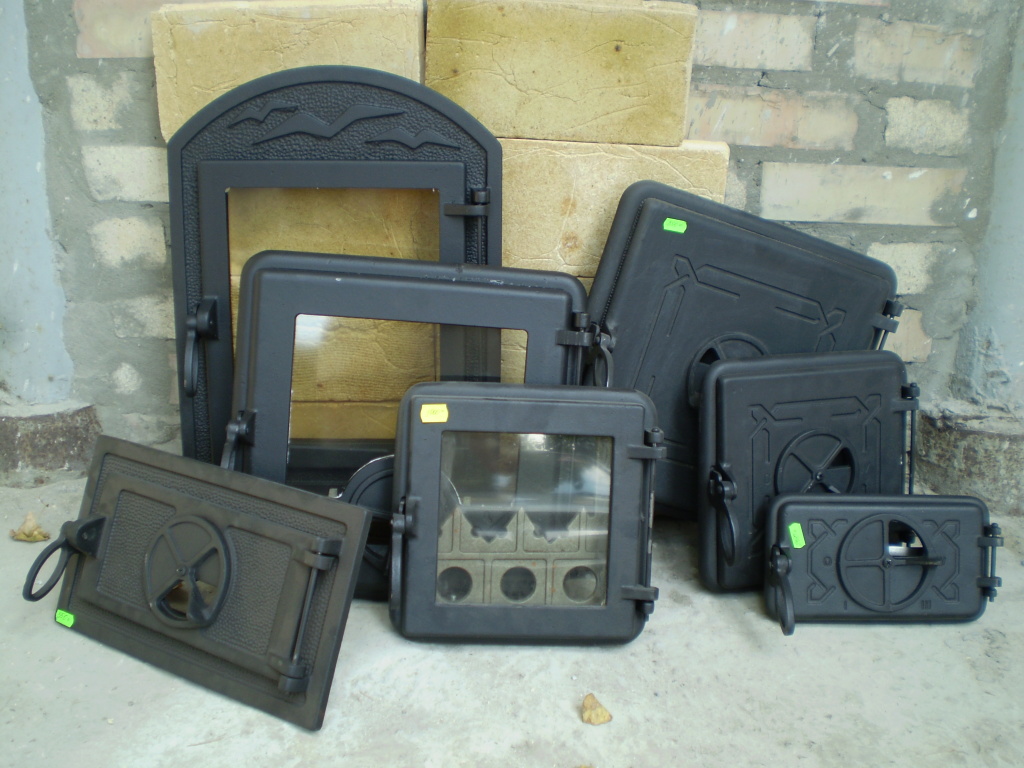

  6. Дверцы для поддувала и топки. Дверцы печные

    Дверцы печные

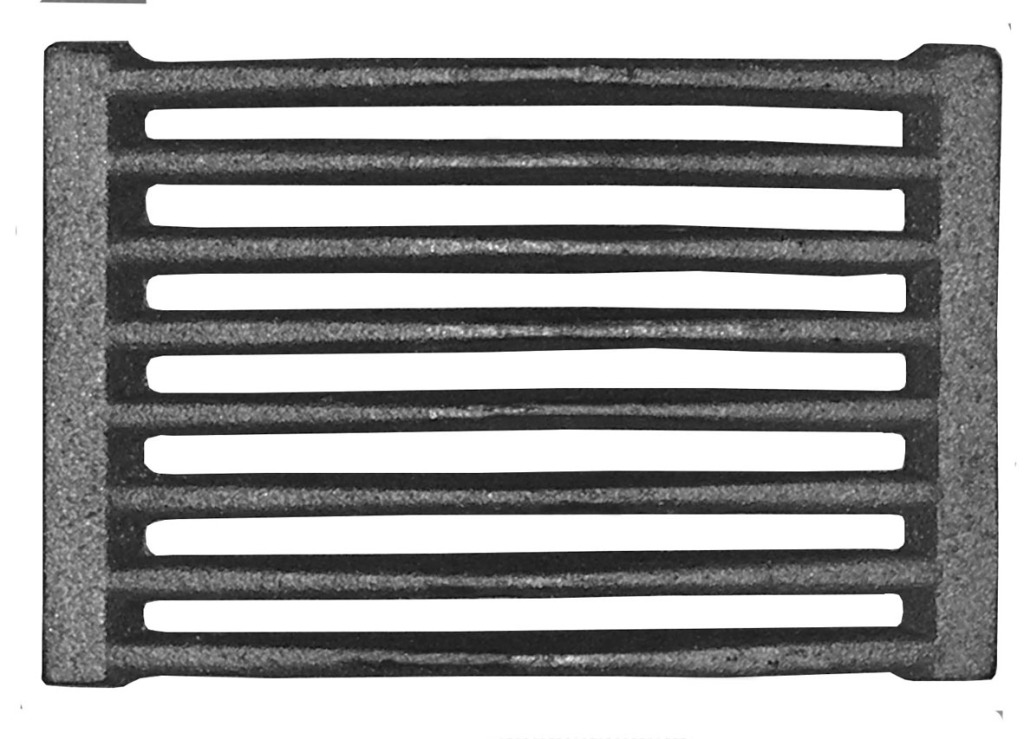

  7. Решетка колосника. Колосник

    Колосник

  8. Стальная гибкая проволока.
  9. Асбестовый шнур. Асбестовый шнур

    Асбестовый шнур

  10. Очистные дверцы.
  11. Задвижки.
  12. Стальная полоса толщиной 0,5 см и шириной 5 см. Полоса стальная

    Полоса стальная

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент

Как сделать фундамент

Фундамент под кирпичную печь

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Гидроизоляция

Порядовка

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печи

Кладка печи

Обязательно натягиваем отвесы, чтобы печь была строго вертикальой

Обязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печи

Кладка печи

Кладка печи

Кладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор

Установка топочной дверцы

Установка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голандки

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голандки

Кладка голландки

Топочная дверца

Топочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голандки

Кладка голландки

Кладка голандки

Кладка голландки

Перекрытие печки

Перекрытие печки

Перекрытие печки

Перекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голандки

Строительство голландки

Строительство голандки

Строительство голландки

Строительство голандки

Строительство голландки

Строительство голандки

Строительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голандки

Строительство голландки

Строительство голандки

Строительство голландки

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Подробная схема кладки печи голландки

Подробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

stroyday.ru

Печь голландка — отопительная и с плитой своими руками

На сегодняшний день, существует множество современных отопительных систем, однако кирпичная печь в доме всегда есть и будет воплощение комфорта и уюта.

В этой статье представляю вашему вниманию одну из современных кирпичных печей – голландку. Конструктивные особенности печи, достоинства и незначительные недостатки, разновидности и самое интересно, как построить голландку своими собственными силами, порядок кладки печи, обо всем этом вы также узнаете в этом замечательном материале.

Содержание статьи

Печь-голландка, достоинства и недостатки

Красивая и лаконичная печь — голландка станет украшением любого интерьера. Прямоугольная, круглая или треугольная она не занимает много места и впишется в любой уголок помещения.

Голландка во многом превосходит обычную русскую печь – она отличается высокой скоростью прогрева, малогабаритностью, удобством, экономичностью и эргономичностью.

В связи с этим печь голландка идеально подходит как для загородного дома, так и для бани. Такую конструкцию можно выложить своими руками, но при условии следования инструкции по производству.

Видов печей достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

  • Классическая.
  • С камином.
  • С плитой.
  • В виде колоны.

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива.

Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Чем привлекательно устройство голландской печи:

  • Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
  • Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
  • Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
  • Сооружение отличается малыми размерами в плане.
  • В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Возводится печь голландка своими руками довольно быстро и не сложно.

Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

  • Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами.
  • Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним.
  • Топливо расходуется не слишком экономно.
  • Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
  • При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

  • Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки.
  • Дифференциальные размеры печи.

    Голландки встречаются различных размеров. Но даже самая маленькая голландка площадью в 0,25 кв. м. без труда обогреет помещение.

    Высокая надтопочная часть печки только повышает КПД голландки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.

    Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях.

  • Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение.
  • Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.
  • Минимальное количество строительных материалов.

    На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук.

    Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.

  • Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
  • На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
  • Дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
  • Высота агрегата никак не влияет на его коэффициент полезного действия.
  • Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
  • Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
  • Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
  • Быстрый нагрев и медленное остывание.
  • После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.

Принцип работы печи

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

  • Поступление газов в самом разогретом состоянии в первый подъемный канал.
  • Поступление немного остывших в первом канале газов во второй канал.
  • Поступление достаточно остывших в первых двух ходах газов в третий канал.
Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

Современная отопительно-варочная печь-голландка

Чтобы максимально повысить функциональность очага, печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Современному человеку нужны не только тепло и пища, но и зрелища.

Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства.

Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Печь-голландка своими руками

Какие материалы потребуется, чтобы построить печь голландку с плитой для дома.

  • Стандартный огнестойкий кирпич типовых размеров. Ответ на вопрос, сколько кирпича потребуется, будет зависеть от схемы печи. В среднем, чтобы сложить печь голландку потребуется 200 штук.
  • Примерно 0,4 кубометра глины.
  • Речной просеянный песок без комочков и посторонних включений, особенно органических веществ.
  • Свободный доступ воды.
  • Дверцу для топливника, лучше заводского изготовления.
  • Если строится отопительно-варочная печь с плитой, то потребуется готовая варочная плита из чугуна.

Инструмент готовится, как на любые кладочные работы. После того как все подготовлено, в том числе расчищено место, материал складирован в пределах досягаемости без прерывания рабочего процесса, можно начинать строить печь с плитой.


Для кладки голландки используется керамический полнотелый кирпич.

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой.

Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки.

Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топка (топливник) представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
  • дымооборотов;
  • прочистного отсека;
  • дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки;
  • задвижки для регулирования интенсивности тяги.

В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.

В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.

Порядок работы:

  1. Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.
  2. О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.
  3. Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.
  4. Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.
  5. Замешиваем цементный раствор – на одну часть цемента три части воды.
  6. Заливаем первый слой раствора на дно фундаментной ямы.
  7. Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.
  8. Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.
  9. Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.
  10. Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).
  11. В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

Печи-голландки размещают на фундаменте. Если у вас уже готовое жилое помещение с хорошим напольным покрытием и ремонтом, всем этим придется немного пожертвовать: пол разобрать и создать условия для заливки фундамента.
  • Фундамент делайте неглубоким, но максимально ровным – от этого зависит, насколько легко вам будет выкладывать ряды печки.
  • На фундамент положите гидроизоляционный слой – куски рубероида, например. Сверху изоляцию засыпьте тонким слоем чистого песка и сбрызните его водой.
  • Сырье для раствора для кладки печи просеивается от больших комков и камней, комки можно разбить. Эту операцию желательно проделать несколько раз.
  • В качестве сита прекрасно подойдет сетка от панцирной кровати, установленная наклонно на любую опору. Затем просеянная глина заливается водой и вымачивается в течение нескольких часов. Следите, чтобы вода полностью впиталась в глину, излишки лучше сразу слить.
  • После того как глина набухнет, ее замешивают с песком, сколько нужно будет класть песка зависит от состава глины. Чаще всего, замес проводят в пропорции 1:1 и добавляют 1/8 часть воды (от полученного объема!).
  • При работе каждый отдельный кирпич предварительно погружайте в воду на несколько секунд, иначе он будет чрезмерно впитывать влагу из раствора.
  • Первый ряд кладите всухую. т.е., не используйте раствор.
  • Кладку второго и третьего рядов производите уже на раствор, при этом третий ряд – завершающий в позиции «плашмя». В последующих рядах до самого верха дверцы укладывайте кирпич «на ребро».
  • Четвертый и пятый ряды – устройте подставку для перегородки дымохода и положите пару «прочистных» кирпичей без раствора. В процессе эксплуатации их периодически придется вынимать, чтобы прочистить дымоход.
  • На уровне шестого ряда предусмотрите место для дверцы, зафиксируйте ее в швах стальной проволокой.
  • В седьмом ряду снова кладите кирпичи плашмя, кроме задней стенки. Задняя стенка еще остается «на ребре».
  • Особенность кладки восьмого ряда – кирпич кладите косо. Это позволит вам использовать топочный агрегат в качестве камина.
  • В девятом ряду смещайте кирпич чуть назад и положите по верху жаропрочный материал (обычно кладут асбестовый шнур).
  • В десятом ряду сформируйте основание дымохода.
  • В одиннадцатый ряд встройте задвижку и сформируйте стык печи с дымоходной трубой.

Печь готова. Осталось лишь хорошенько высушить и протестировать творение ваших рук.

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

Выполнив все, что планировалось, не спешите приступать к использованию или просушке. На высыхание нужно не менее 15 дней. Причем важно подсушить естественным образом внутреннюю часть, поэтому дверцу в топку оставляют открытой.

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

  • предварительно просушивать дрова;
  • повысить температуру горения;
  • время от времени производить прожиг конструкции до «красного каления».
Нейтрализовать подобные негативные факторы невозможно, зато их можно уменьшить.

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

bestpechi.ru

Печь-голландка своими руками: полная информация

Немного истории

Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.

Печь-голландка

Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.

В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Особенности использования дровяной буржуйки на даче

Отличительные особенности голландки

Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:

  • печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
  • наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
  • настоящая голландка не имеет варочной панели или плиты;
  • в печи отсутствует колосниковая решетка и поддувало.

Главная отличительная черта галланки — канальная система дымоотвода.

Плюсы и минусы голландки

Достоинства голландской печи

  • Галланка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки. Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи (рисунок 2).

Советуем изучить материал о том, как сварить печь для бани или сауны самостоятельно.

Схема печи-голландки с варочной панелью

  • Дифференциальные размеры печи. Голландки встречаются различных размеров. Но даже самая маленькая галланка площадью в 0,25 кв. м. без труда обогреет помещение. Высокая надтопочная часть печки только повышает КПД галланки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.
  • Минимальное количество строительных материалов. На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук. Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.
  • Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
  • Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

Недостатки печи-голландки

Несмотря на явные преимущества голландской печи, есть у нее и свои недостатки:

  • Каким бы ни был у галланки коэффициент полезного действия, а он составляет примерно 40%, с теплоотдачей русской печи ей не сравниться.
  • Для топки используется только топливо, способное долго гореть и тлеть. Быстро сгораемые ветки, хворост, солома и другие ресурсы тепло дают, но все оно быстро вылетает в трубу.
  • Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
  • При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.
Этот материал отлично дополнят следующие публикации:
  • Буржуйка длительного горения своими руками: пошаговая инструкция
  • Изразцовые камины и печи: особенности отделки

Круглая голландка утермарковка

Этот вид голландской печи изобрел в XIX веке немец русского происхождения Утермарк. Главным отличием утермарковки является глухой топливный отсек без колосника и поддувала. Очень часто круглая печь-голландка обернута стальным футляром. Выкладывается утермарковка в четверть кирпича, что значительно снижает ее стоимость и вес. Чаще всего бывает трехканальная. На рисунке 3 представлен чертеж утермарковки.

Чертеж печи Утермарка

Есть у нее и свои недостатки. За счет глухой топки утермарковка часто чадит. Стальной футляр создает неудобства при чистке дымохода, скопление сажи повышает пожароопасность печи. К тому же принцип циркуляции горячего воздуха в круглых печах не способствует хорошей теплоотдаче. Рекомендуем изучить: чертежи печи с водогрейным котлом.

Устройство и элементы голландской печи

Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.

Топливник

Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.

Канальный дымоход

Элементы печи-голландки

Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).

Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.

Системы дымооборотов печи-голландки

Дымовая труба

Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.

Стандартная схема печи-голландки показана на рисунке 6.

Стандартная схема печи-голландки

Материалы для строительства голландки

Чтобы сложить голландскую печь своими руками понадобятся следующие материалы: базовый набор строительных инструментов, связующий раствор, сырье для обустройства фундамента, кирпич огнеупорный и обычный полнотелый, печные дверцы, металлические листы, стальная проволока, асбестовый шнур.

В набор строительных инструментов входят:

  • мастерок для укладки раствора;
  • молоток или кувалда для трамбовки;
  • болгарка для скашивания кирпичей;
  • уровень и отвес для соблюдения пропорций и выравнивания углов;
  • рулетка для проведения измерений.

Советуем подробнее изучить информацию по ремонту старой печи своими руками на нашем сайте.

В качестве связующего вещества используется глиняный раствор. Для его изготовления понадобятся песок, глина и вода.

В качестве основы фундамента может быть использована плита или щебень. Также понадобятся песок, бетон, прутья арматуры, гидроизоляционные материалы.

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Важно: Перед укладкой каждый кирпич рекомендуется окунать в воду на несколько секунд, чтобы он не впитывал влагу из раствора.

Порядовка печи-голландки размером 52×52 см.

  • На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
  • Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
  • Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
  • Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

  • Точно так же выкладывают и 5 и 6-й ряды.
  • 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро.
  • 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды.
  • Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода.
  • В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы.
  • Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная.
  • С 18-го по 24-й ряд формируются оборотные каналы голландки. Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов.
  • 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

  • В 29-м ряду устанавливается заслонка (рисунок 11).
  • 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Важно: Укладывать кирпичи нужно в четком соответствии с порядовкой, чтобы избежать возможных дефектов конструкции печи.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Пожарная безопасность

Обязательные нормы противопожарной безопасности при строительстве печей в жилых домах показаны на рисунке 13.

Хотя печь-голландка и отличается высокой пожароустойчивостью, при ее монтировании обязательно нужно учитывать все правила техники безопасности.

Для предотвращения возгорания от случайно упавших углей перед печью укладывают предтопочный стальной лист.

Систематический осмотр и чистка протопочных каналов предотвращает скопление сажи и снижает риск возникновения пожара.

Запрещена растопка печи топливом, не помещающимся в топку. По торчащим поленьям огонь может перекинуться на близкорасположенные предметы. Мебель и другие предметы интерьера расставляются на расстоянии не менее 50 сантиметров от печи.

Обязательные нормы противопожарной безопасности

Заключение

Стать счастливым обладателем печи-голландки совсем несложно. Выложить печь-голландку своими руками доступно даже новичкам. Но процесс этот достаточно кропотливый и не терпит суеты. Если возникают вопросы, лучше решать их на начальном этапе. Не бойтесь обратиться за помощью к специалистам и прислушивайтесь к советам умелых мастеров.

kamin-maker.ru

устройство, чем особенна, конструкции, кладка и порядовки

Печь-голландка, без сомнения, один из самых, если не самый заслуженный из дровяно-угольных отопительных приборов. Она исправно греет множество людей и по сей день. Из массы ее достоинств (которые будут перечислены ниже) едва ли не самое главное – голландку может сложить своими руками человек, владеющий начальными навыками каменщика, а то и вовсе зеленый новичок. Только внимательный и аккуратный.

Немного истории

Голландская печь в интерьере

Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.

В энциклопедиях

Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.

Об изразцах

У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.

Устройство голландки

Схема и размеры классической голландской печи

Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.

Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.

Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.

Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.

Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.

В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.

Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.

Примечание: первоначально голландки делались с глухой топкой. Но вскоре сами же голландцы добавили в свою печь поддувало с дверкой и колосниковую решетку. Тогда же и свод топки перестали делать арочным; теперь печки могли класть мастера квалификации ниже средней.

А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.

Из истории попутно. Существенным источником дохода голландцев было пиратство. Точнее, приватирство – вроде бы мирные флегматичные рыбаки, выходя на лов, запасались про всяк случай и казенной привилегией на морской разбой; мало ли чего в море ловится. Репутация голландских моряков была такова, что чужой «купец», завидев на горизонте характерный силуэт голландского люггера со скошенными штевнями, длинным бушпритом, наклоненными назад мачтами и огромными рейковыми парусами, тут же, не разглядывая его флаг, уваливался под ветер, прибавлял парусов, сколько могли выдержать мачты, и заряжал пушки. Черт бы побрал этих голландцев, от них хорошего не жди…

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

Чем голландка хороша?

  1. Изменения в конструкции мало влияют на прочность и эффективность печи, лишь бы совсем грубых ошибок не было.
  2. Запас функциональности: изначально отопительную, голландку можно сделать и с плитой, и греть она будет так же без дополнительных сложных расчетов.
  3. Малые габариты – размеры голландки можно довести до 0,5х0,5 м в плане.
  4. Небольшой расход материала – на большую голландку нужно 650 шт. кирпича, в то время как на малую русскую печь – не менее 1300. А греет большая голландка как большая русская, на которую уйдет 2500 кирпичин.
  5. Небольшой вес как следствие малой материалоемкости: сосредоточенная нагрузка от голландки не превышает предельно допустимой для большинства типов междуэтажных перекрытий.
  6. Растяжимость – развитие надтопочной части в высоту не ухудшает КПД печи. Голландку можно вытянуть на 2 этажа. Известны 3-х и 4-х этажные голландки.
  7. Непривередливость к материалам: малая толщина стенок и рациональная общая конфигурация делают голландку слабо чувствительной к тепловым деформациям. Из качественного огнеупорного кирпича нужно выкладывать только топку. На дачах и в частных домах советской постройки можно встретить голландки из пустотелого или даже пережженного кирпича-железняка, и ничего, стоят, греют.
  8. Плавный перепад температур по ходу дымовых газов и несложный газоход: всегда найдется пространство, куда может быть встроена хлебопекарная духовка или водогрейный короб.
  9. Голландка очень быстро прогревается и довольно медленно остывает. При нерегулярном пользовании перерасход топлива на протопку незначителен.
  10. Не нужна регулярная топка и «разгонная» протопка после длительного простоя: приехали на дачу – можно сразу топить на прогрев, не опасаясь трещин.
  11. Повышенная теплоотдача: большая голландка может обогреть 60 кв. м, в то время как большая русская печь едва ли 45.

И что в ней плохого?

  1. КПД – в лучшем случае на твердую четверку, т.е. 40% с небольшим. Есть, довольно сложные, конструкции голландок-«отличниц», но до феноменальных показателей русской печи им все же далеко.
  2. Если забыть после топки закрыть вьюшку, выстывает чуть ли не мгновенно: система каналов действует как сифон, затягивающий холодный воздух. Это принципиальный недостаток канальных печей; колпаковые (см. далее) от него свободны.
  3. Непригодна для топки быстро сгорающим бросовым топливом: веточным хворостом, соломой, сухим камышом, кураём. Гореть-то оно горит, но все тепло тут же вылетает в трубу. Оптимальный режим топки голландки – тление.
  4. Требует, вследствие не очень высокой теплоемкости, не менее 2-х протопок в сутки. По уставу внутренней службы советской армии в казармах с печным отоплением истопник должен был проверять и подтапливать печи каждые 4 часа.
  5. При топке дешевым высокозольным топливом в дымоходе оседает много сажи. В европейских городах вплоть до XX в. загорание сажи было весьма распространенным бедствием, а трубочист – одной из самых востребованных профессий.
  6. Очень боится перетопки: «пережгаленная» голландка может выделять угарный газ

Примечания:

  • Оптимальная температура посредине чела голландки – около 60 градусов. Практически ее определяют рукой: ладонь держать еще можно, а тыльную сторону кисти невыносимо жжет.
  • Казармы с печками-голландками в ВС СССР сохранялись до конца 70-х, в удаленных гарнизонах. В истопники назначали добросовестных дедов: от всех прочих служебных обязанностей истопник освобождался. А там и дембель не за горами…

Как видим, масса достоинств голландки, касающихся в первую очередь ее удобства, намного перевешивает ее недостатки. Это привело к чрезвычайно широкому распространению голландской печи, а последнее породило массу разновидностей и усовершенствований.

Разновидности голландки

Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.

Некоторые разновидности голландских печей

Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.

Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.

Примечание: понятие «печь-голландка» чисто русское. Сами голландцы по поводу своих печей в фанфары никогда не трубили. Так что и «голландку» правильнее будет понимать просто как имя нарицательное, вроде «немец», «дредноут», «цеппелин».

Три голландские путаницы

Русские голландки

Псевдоголландка: хоромная русская печь, отделанная изразцами

Изразцы привез в Россию Петр I, а русские мастера быстро освоили технологию их производства. Заграничные же считались признаком престижа. Изразцами начали отделывать хоромные русские печи (см. рис), и прозвали их голландками, хотя технически русская печь и голландка – почти антиподы.

А теперь посмотрите на следующий рисунок. Узнаете «голландки» – непременную принадлежность зажиточного жилья прошлого? Но уже расположение вьюшки – наверху посередине – вызывает сомнения: а канальная ли это печь? Если же заглянуть в топку, сомнения разрешаются – печь колпаковая. В центре свода топки ясно видно сужающееся сопло – хайло. Колпаковая печь сложнее в расчете, требовательнее к качеству материалов и критичнее к качеству исполнения, чем канальная.

Схема колпаковой отопительной печи

Упрощенная схема колпаковой печи показана на рис. слева. В отличие от канальной, горячие газы в ней задерживаются под колпаком, именно здесь отдавая большую часть тепла. КПД колпаковой печи выше, чем у канальной, она может работать на бросовом и высокозольном топливе. Есть у нее и еще одно важное преимущество – газовая вьюшка. Если забыть закрыть штатную, хайло пресечет конвекцию, тяжелый холодный воздух останется в топке с поддувалом, а колпак будет потихоньку остывать, как ни в чем ни бывало.

Колпаковые “русские голландки”

Но откуда такие «голландки» на Русь пришли? Ниоткуда, они здесь и появились. Тот же Петр I, борясь с частыми пожарами из-за топки по-черному, издал указ: делать каменные печи по образцу голландских. По образцу – понимай как знаешь; в указе не было предписано точно следовать конструкции. Чем русские печники и воспользовались для совершенствования печи; им-то после русской любую сложить было нипочем, а в сложностях термодинамики они разбирались интуитивно, но основательно.

Такая, похожая внешне, но принципиально преобразившаяся внутри голландка из России пошла обратно в Европу. Ведь ее можно было сделать треугольной или трапециевидной в плане, что для классической голландки все же затруднительно. А значит, печку можно поставить в угол или задвинуть в простенок и почти не расходовать на нее жилплощадь. Сами голландцы охотно пользовались и пользуются колпаковыми печами, но технически грамотному человеку считать такую печь голландской – все равно как если Дэвид Гилмор слушает Бориса Гребенщикова, а Ричи Блэкмор берет уроки у Андрея Макаревича.

Камин или печь?

Теперь посмотрите на рисунок в этом разделе. Слева – классический английский камин; справа – голландский. Экономные жители Нидерландов уменьшили размеры топки, а сверху добавили надтопочную часть с дымооборотами. Топить сосновыми или дубовыми кряжами, как английские лорды, у них возможности не было, так что разница между голландской печью и голландским камином весьма условна.

Английский (слева) и голландский (справа) камины

В сущности, любая голландская печь в то же время и камин; достаточно открыть дверцы топки. С колосниками та или глухая – режим горения и свойства печи от этого не изменятся. Это еще одно достоинство голландки, и колпаковой тоже. Показанная на рис. выше, с решетчатыми декоративными дверцами, судя по виду, все же колпаковая.

Печь И. Г. Утермарка (утермарковка)

Круглая

Круглая голландка появилась тоже в России, но она, в общем-то, немецкого происхождения: ее изобрел в начале XIX в. потомок обрусевших немецких колонистов И. Г. Утермарк. Схема ее устройства и внешний вид показаны на рис, а на врезке – упрощенная, для 3 каналов, схема дымооборота; всего же каналов бывало до 12. Утермарковка работает в режиме тления; ее можно отличить от голландки Грум-Гржимайло (см. ниже) по глухой топке.

Примечание: в старых описаниях утермарковок можно встретить слово «бурак». Это значит – дымооборот. Соответственно, печь на 3 бурака – 6-ти канальная.

Благодаря железному кожуху (футляру) кладка стен выполняется всего в 1/4 кирпича, что дает дешевизну, малый вес и высокую теплоотдачу. Но в целом утермарковка (это слово также стало нарицательным) – печь неважная. Горячие каналы греют холодные, и слишком много тепла вылетает в трубу.

К концентрации тепла по оси склонны все круглые печи; тут играет роль сила Кориолиса. Для плавильных печей это прекрасно, но для отопительной неудачной конструкции может стать принципиальным пороком. Впрочем, Утермарк об этом не знал.

Двух- и одноступенчатые печи В. Е. Грум-Гржимайло

В общем, утермарковка – печь для бедных. От множества причин чадит, коптит, ее нужно регулярно подтапливать, накапливает в себе сажу, а чистится с трудом и потому пожароопасна, но дешева. Утермарковки были непременным атрибутом казенных больниц, работных домов, сиротских приютов, ночлежек, богаделен, тюрем, заштатных канцелярий, мелких вокзальчиков на полустанках.

Настоящую круглую голландку, вполне достойную этого почетного титула, изобрел в 1927 г. проф. В. Е. Грум-Гржимайло уже в СССР. Эта колпаковая с колосниковой топкой печь соперничает с русской по КПД, с утермарковкой – по теплоотдаче, а внутренняя циркуляция тепла в ней идет только на пользу. Конструкция печи Грум-Гржимайло далее будет рассмотрена подробнее, а на рис. справа – две ее разновидности: двух- и одноступенчатая.

Пляшем к печке

Материалы и технология

Голландка, как уже было сказано, к качеству материалов нетребовательна. На ее кладку пойдет полнотелый керамический обожженный кирпич среднего качества (немного трещиноватый) или даже б/у. Раствор – глиняный средней жирности консистенции сметаны; сгодятся имеющиеся в продаже готовые сухие смеси. Сложить печь-голландку можно, умея выложить прямую стенку с перевязкой швов. Если и неказистая получится, греть все равно будет.

Малая дачная

Малая дачная печь-голландка пригодна для отопления помещения 16-20 кв. м. дровами или углем. Порядовка приведена на рис. Повторяя пояс из рядов 17,19, 21 и 18, 20, 22, печку можно наращивать в высоту сообразно высоте помещения. Компактность печи достигается своего рода сворачиванием дымооборота в кольцо. Размеры малой дачной печи-колонки в плане – всего 520х520 мм.

Порядовка малой дачной печи-голландки

Дачка с плитой

Эта дачная печка (порядовка – на рис.) уже сложнее и немного пошире (770 мм), но имеет бесконфорочную варочную поверхность. Кулинарных шедевров на ней не сготовишь; можно разогреть привезенное с собой или сварить какую-то незатейливую снедь. Но, как и описанная выше малая печь, устойчиво работает в режиме тления и поэтому отлично подходит для стерилизации заготовок при домашнем консервировании на месте сбора. От чего «закрутки» получаются гораздо вкуснее.

Порядовка малой голландской печи-дачки с плитой

Большая отопительная

Это уже вполне серьезная голландская печь, см. порядовку на рис. Может обогреть до 50 кв. м. Конструкция доработана, чтобы сделать печь похожей на шкаф по габаритам – классическая голландка все-таки загромождает квартиру.

Порядовка большой отопительной голландской печи с боковой топкой

Печь Грум-Гржимайло

Печь Грум-Гржимайло строится поясами; соответственно разбит на секции и ее кожух. Ряды выкладывают в кожух, как в опалубку, затем кожух наращивают, выкладывают следующий пояс и т.д. Кожух изготавливается из кровельного железа, но для самодельщика, даже очень опытного, представляет серьезную проблему: собранный пустой, до кладки, должен быть ровным и стоять устойчиво, иначе готовая печь может просто рухнуть. Варить кожух нельзя, уведет. В продаже есть готовые кожухи для круглых печей, они комплектуются колосниками, дверцами, вьюшками, задвижками, подробными порядовками и спецификациями с техпараметрами.

На рисунке – чертежи и порядовка печи Грум-Гржимайло. Колосниковая решетка условно не показана. Сужение хайла, в отличие от русской печи, может быть ступенчатым; здесь его роль попроще. Печь вверху греет сильнее, чем внизу (колпак!), поэтому ставить ее нужно в дальнем от окна углу. Также необходим фундамент с гидроизоляцией с учетом того, что верх первого ряда должен приходиться на уровень чистого пола.

Схема, чертеж и порядовка печи Грум-Гржимайло

А как же круглые голландки, облицованные изразцами? Их что, каким-то хитрым способом на сталь клеили? Нет, круглая изразцовая голландка – это кирпичная печь в кирпичном же футляре. Футляр можно выложить из лицевого кирпича на цементно-песчаном растворе, но тоже поясами. Для ровности используют разъемную скользящую опалубку из досок.

Футляр, ради плавности обвода и меньшего теплового сопротивления, кладут ложковыми кирпичами, поставленными стоймя. Это же даст меньшее уширение швов кнаружи, что важно с точки зрения тепловых деформаций. Но такой способ кладки, чтобы добиться приемлемой прочности, требует 100% перевязки швов по горизонтали и вертикали. Поэтому кладку ведут, строго чередуя цельные кирпичи с половинками; схождение цельных с цельными и половинок с половинками недопустимо.

Если такая кладка печи рассчитывается самостоятельно, помучиться с расчетом приходится изрядно: то кирпичи футляра слипаются, то тело печи или не помещается в футляр, или болтается в нем; максимально допустимая толщина шва между футляром и телом – полдюйма, 13 мм. Приходится 3-4 раза делать итерацию, пока все не сойдется.

Выложив 1-3 ряда футляра (для сложных поясов меньше, для развитых вверх – больше), дожидаются полного высыхания кладочного раствора. Затем, на снимая опалубку (ее лучше изнутри обшить полиэтиленом, чтобы не присохла), выкладывают соответствующий пояс тела печи на глине. По его полном застывании опалубку разбирают, передвигают вверх с напуском внизу, надежно подпирают, тщательно выверяя ровность и отвесность, и кладку продолжают.

Примечание: верха проемов в футляре подкрепляют самодельными бетонными изогнутыми балочками. Сталь не годится из-за большого ТКР.

Через две недели готовую печь можно штукатурить и облицовывать. Затем, еще через две недели – пробная протопка минимальной порцией высококачественного топлива. После нее – еще две пробных с увеличением загрузки топки до максимума, и только после этого печка готова к эксплуатации.

Еще примечания:

  1. Подковообразный дымовой канал внизу колпака печи Грум-Гржимайло требует регулярной прочистки; это ее серьезный недостаток, почему таких печей и было построено мало. При самостоятельном проектировании не забудьте предусмотреть две прочистные дверцы по окружности, на чертеже показаны.
  2. В кирпичном футляре можно строить любую круглую печь под облицовку. Но работа эта, как видим, чрезвычайно сложная и ответственная.

Еще об изразцах

Глазурованная расписная керамика с вжигаемым рисунком (майолика) известна с доисторических времен. Уже в Шумере и додинастическом Египте из нее делали высокохудожественные произведения искусства.

Древнегреческие, арабские и турецкие изразцы

Облицовочную плитку из майолики стандартного размера первыми начали изготовлять древние греки (на рис. слева). В Византии это искусство получило дальнейшее развитие, а от греков его переняли арабы, называвшие изразцы руми ас-зулайш (руми значит греческий) на востоке арабского мира, а на западе, в Магрибе – аз-зиллидж.

Изразцовая отделка в гареме

Арабы контактировали и с китайцами, и от них узнали о превосходных качествах белой глины – каолина. К VIII в. арабский изразец приобрел свой окончательный вид (посредине на рис.), а к XIV-XV вв. широкое распространение получили турецкие изразцы, справа на рис. Их рисунок был мягче, но все равно – коран настрого запрещал изображения людей и животных, как идолов. И там, и там доминировали холодные тона, в основном синие. Пропеченные Солнцем сыны пустыни превыше всего ценили прохладу.

Удивительным кажется, что европейцы во время крестовых походов почти ничего не узнали об изразцах; в «Книге» Марко Поло о них не упоминается. На самом деле арабы изразцы, как украшение особо изысканное и изящное, пускали прежде всего на отделку гаремов высшей знати (см. рис.), куда не то что проклятым ференги, но и своим доступ был строго запрещен под страхом мучительной позорной казни. Отдельные изразцы, безусловно, попадали в руки «франков», но разговаривать о технологии с грубыми невежественными крестоносцами было бесполезно.

Португальское изразцовое панно азулейжу

Основательно европейцы познакомились с изразцами на Пиренейском полуострове во время реконкисты мавританской Испании. Тамошние мусульманские владыки багдадских халифов считали своими сюзеренами не более, чем Бенджамин Франклин с Джорджем Вашингтоном – короля Георга и не держали аз-зиллидж за семью замками; наоборот, они бойко торговали изразцами, а мастера аз-зиллидж охотно нанимали добросовестных христианских подмастерьев.

Первыми переняли и усовершенствовали технику изразца португальцы и начали создавать свои азулейжу – большие художественные панно из изразцовых фрагментов, см. рис. выше. Придворные испанских монархов голландского происхождения в XV-XVI вв. более заинтересовались штучными изразцами и привезли их на родину. Чистюлям голландцам аз-зиллидж, которые они назвали на немецкий (точнее, верхнеголландский) лад кахелем, страшно понравились, и в Нидерландах очень скоро было налажено собственное производство, см. след. рис. Техника оставалась практически той же, только сюжеты брались свои.

Голландские изразцы

В Россию кахель, который здесь быстро переименовали в изразцы, привез, как уже говорилось, Петр I, но массовое производство продукции мирового уровня было налажено только при Екатерине II в Гжели, по арабско-голландской технике, слева на след. рис. В XIX в. изразцы такого типа пытались делать в Петербурге (посредине на рис.), но к тому времени уже сложилась национальная школа изразца мирового культурного значения (справа на рис.), а по художественному уровню питерские изразцы уступали гжельским, и предприятие успеха не имело. Ныне старый перебургский изразец – желанный экспонат для коллекционера-знатока.

Русские изразцы

Кое-что на десерт

В детстве автор этой статьи видел в российской глуши каменный сельский дом, который славился на всю округу не только неслыханным для советской глубинки тех лет уровнем благоустройства, но и тем, что весь отапливался всего одной большой («Пятиоборотная!» – гордо сообщал хозяин, своими руками создавший все это великолепие) классической голландской печью. В кухне была еще плита для стряпни, а в бане – печка-каменка.

План дома с отоплением большой голандской печью

Дом проектировался по-русски, от печки, хоть и голландской, поэтому и планировка вышла необычной, см. рис. Но детям нравилось. Деревенская детвора недостатком аппетита никогда не страдала, а местечко, где всегда можно чего-то перехватить – под боком.

И хозяйке из кухни, на двери которой красовалась надпись: «Мужики – прочь кроме как в баню!», удобно было и за своими сорванцами присматривать, и блюда подавать как в горницу, так и тем же мужикам на веранду. В общем, и в печном, и в любом другом деле главное – голова да руки.

Видео: пример построенной печи-голландки

Загрузка...

Обсуждение темы "Печь-голландка"

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

clubpechnikov.ru

Как выбрать печь Голландку для дома: виды, критерии, фото

Попав в Россию голландская печка моментально преобразилась. Распоряжение Петра I, заменить пожароопасные русские печурки голландскими, было воспринята мастерами творчески и вскоре появились колпаковые голландские печи. Теплоотдача у них была значительно выше, а внешне выглядели угодно царю.

Особенности конструкции

Печь представляет собой узкую кирпичную трубу до потолка, оснащенную только дверцей топки, поддувала и задвижкой. Первый ряд кладут без раствора, кирпич никогда не ставят на ребро. Сушится печка две недели, после можно проверить тягу, сжигая бумагу и щепки. Утермаровка, от своих кирпичных сестер отличается металлическим кожухом и толщиной кладки в четверть кирпича. Голландку нужно постоянно чистить от сажи. Именно благодаря длинным трубам появилась романтическая, в свое время популярная, работа трубочистом.

Изначально голландская печь была прямоугольной, канальной с медленным горением и боковым выходом дыма. Сложенная еще во времена Колумба, простая и незатейливая конструкция просто удлиняет путь выхода дымных газов. Проходя по каналам дым разогревает кирпич, и медленно отдает тепло. Конструкция не требует предельной точности, с кладкой справится даже начинающий печник.

Недостаток суши заставлял голландцев возводить 5-6 этажные дома еще несколько столетий назад, печка должна была обогревать весь дом и могла достигать 2-3 этажей.

Пример конструкции

к содержанию ↑

Критерии выбора

Голландка подойдет для дома если:

  • Планируемое место кладки не на первом этаже и перекрытия не рассчитаны на тяжелые конструкции.
  • Маленькая площадь помещения не позволяет возводить русскую и другие габаритные печи.
  • Печка по задумке должна отапливать несколько этажей.
  • Нет средств для использования дорогостоящих материалов. Подойдет б/у кирпич любого вида, только топка должна быть выложена огнеупорным. Кирпича нужно в два раза меньше, чем на русскую печь.
  • Подходит для дачи и редкой растопки, без предварительной подготовки.
  • Способен положить даже аматор, мелкие ошибки не повлияют на исправность.
  • Если выбираете для дачи, а целью возведения является отопление помещения и разогрев еды – лучше выбрать голландку с варочной поверхностью. Для дома, где живут круглый год, любят вкусно покушать – находкой станет варочно-духовая модель.

Не стоит останавливаться на голландке если:

  1. Планируете топить ветками, камышом, всем, что стоит выбросить. Печь рассчитана на тление, не даст тепла без хороших дров и угля.
  2. Важна высокая теплоемкость. Это не самая эффективная модель, минимум два раза в день она должна быть растоплена, а в морозы – каждые 4 часа.
к содержанию ↑

Виды

Изначально, голландка являлась исключительно отопительным устройством и никаких других функций не несла. Со временем, конструкция совершенствовалась, появились модели с камином, варочной поверхностью и духовкой. Красивая печь голландка с камином может стать частью дизайнерской идеи. Обложенная изразцами печь уже сама по себе произведение искусства.  Вскоре появилась круглая голландка-утермарковка и печь Грум-Гржимайло, изобретенная уже в советском союзе. И если утермарковка была просто дешевой в создании, не экономной и осталась глубоко в прошлом, то Грум-Гржимайло по сей день возводят умельцы в своих жилищах, хотя это требует высокого профессионализма.

Выбор среди голландских печей крайне мал, по сути это лишь модификации классической версии.

  • Классическая голландка. Такой агрегат отлично подходит для дачи, быстро отапливает помещение, долго держит тепло, прост в кладке, экономен в материалах. Для эксплуатации обязательно заготавливать дрова или уголь. Обычно такие печи шестиканальные. Первые голландки не имели поддувника и колосника, а свод топки имел арочную форму. Кладка производится на фундамент по особой схеме, простой для понимания. Малая печь имеет размеры 520*520 мм.

    Классическая Голландка

  • Печь голландка-камин. Чтобы согреть не только жилище, но и душу, печку-топку превращают в камин. Камином полностью её не назовешь, а печники называют камино-печь. Кладка производится по схеме и отличается от классической тем, что топливную чугунную дверцу заменяют жаропрочной стеклянной, соответствующего размера. Чтобы выдержать стиль камина, печник спиливает углы у кирпича, работает над геометрией. Расширяет основание и на втором ряду кладки, делает зольник и дымоход. Прокладывает базальтовый картон.

    Пример конструкции с камином

  • Печь голландка с духовкой. Духовку располагают над топкой и под варочной поверхностью. Это слегка изменяет стандартные размеры печи и увеличивает затраты материалов. Позволяет приготовить больше блюд при одинаковой затрате дров. Трудно в духовке выпекать сложные кондитерские изделия из-за отсутствия регулятора температуры, если приловчиться вкус блюд, запеченных на огне, превзайдет все ожидания. Обычно исползуют для выпечки хлеба, пиццы, пирогов, овощных и мясных блюд.

    Голландка с духовкой и плитой

  • Варочная печь голландка. Необходимо на пятом ряду кладки установить чугунную варочную поверхность над топкой. Между железом и кирпичом должен обязательно лежать слой глиняного огнеупорного раствора. Зону над плитой выкладывают на металлический уголок. Преимущество данной плиты в расширенном функционале. Из отопительной печки, она превратилась в варочную. Есть другие варианты варочных печей, более адаптированных именно к приготовлению пищи. Голландка удобна своими размерами и простотой, позволяет консервировать овощи прямо на даче, благодаря возможности стерилизовать банки и готовый продукт.

    Неплохой вариант с плитой

к содержанию ↑

Вывод

Компактная печурка идеально подходит для дома и дачи. Не требует больших усилий, средств для возведения, быстро нагревает комнату. Сама конструкция позволяет украшать печку плиткой, изысканными изразцами, менять предназначение с обычного отопления до приготовления пищи, центра гостиной с камином. Печь голландка маленькая и легкая по весу, сложенная всего в один кирпич. Может быть установлена на втором этаже дома или проходить через перекрытия по всем этажам.

Народные умельцы до сих пор стараются усовершенствовать голландку и получить максимальную теплоотдачу. Самый бюджетный вариант отопительного агрегата, по качеству и функционалу ничем не уступающий дорогим аналогам. Размеры печей голландок позволяют выдерживать технические нормы, отступать от сгораемых конструкций 26 см. Вне сомнения, эта модель достойна внимания, хоть и виды печей голландок не так многочисленны.

pechnoy.guru

Чем хороша печь-голландка – Отопление, водоснабжение и канализация – подробный справочник

Когда разговор заходит о таком отопительном приборе, как печь голландка, на память приходит высокое и узкое сооружение, которое стоит в углу комнаты. Все печники мира считают ее заслуженным прибором, который до сих пор греет огромное количество домов, используя различные виды топлива. Хотя в самом начале своего появления это была печка, работающая на твердых видах топлива. Из огромного количества достоинств этого агрегата можно выделить один, который повлиял на современную его популярность – это возможность собрать печку голландку своими руками. И это может сделать человек, который владеет начальными знаниями в печном строительстве.

Но вернемся к нашей печке и поговорим немного о ее истории. Появилась она в Нидерландах, отсюда и само название, где-то в середине 15 века. Хотя точной даты нет, но можно с уверенностью сказать, что данная конструкция буквально за три века заполонила собой Европу и Америку. Почему? Потому что является обладательницей большого количества положительных качеств.

Но перед тем как озвучить достоинства прибора, хотелось бы разобраться в его конструкции.

Устройство печки-голландки

Почему этот отопительный агрегат так эффективно выделяет тепловую энергию? Все дело в искусственно удлиненном канале, по которому двигаются топочные газы. Чтобы вы поняли, о чем идет речь, предлагаем вам фото среза печи голландки, расположенного внизу.

Схема классического варианта

По сути, получается так, что дымоходный канал – это многократно изгибающаяся отводная труба, по которой двигаются топочные газы, отдавая тепло кирпичным перегородкам и стенкам самой печки. При этом в дымоход поступают уже остывшие газы, которые не конденсируют на его внутренних поверхностях. Получается двойная польза. Но при этом не использованы какие-то тонкости, касающиеся теплотехнических, термодинамических и физико-технических процессов. Все просто, как наш бренный мир.

Но тут встает один нюанс: все это нарушить можно также просто, если не учитывать размерные показатели агрегата при его сооружении. Есть определенные требования, которые касаются размеров, формы и технологии кладки каждого из узлов. Но об это ниже.

Отделка керамической плиткой

Самое главное, что голландки были изобретены людьми, которые жили в небольших домах, ведь Нидерланды – это практически отвоеванные у моря земли. Так что плясать от печи, как это было у россиян, здесь просто было невозможно. Сначала строился дом, а затем в него под размеры сооружалась печь. Поэтому она была высокой, узкой и пластичной. Что, значит, пластичной? Просто ее размерами можно было варьировать, подгоняя под размеры выделенного для нее места. Кстати, и сегодня современные печники делают тоже самое. Правда, уже используя компьютерные программы, загоняя печь под необходимые размеры помещения.

Добавим, что раньше в Нидерландах был закон, который определял налог с дома. Так вот в его основе вкладывалась труба, из которой шел дым. Чем больше в доме труб, тем больше платился налог. Поэтому голландцы сделали такие печи, дымоходы которых собирались в одну трубу, выводимую из стенки дома. То есть, получалась достаточно сложная конструкция дымоходов. Хотя эта сложность видимая, на практике все оказывалось достаточно простым.

И еще одно добавление. Недостаток земли подталкивал людей строить многоэтажные дома. Так вот, чтобы опять-таки не платить налог, печь строили во всю высоту здания. При этом бетонных плит перекрытия в то время не было, все было деревянным. Поэтому печки возводились блоками. Они имели небольшой удельный вес, так что нагрузки на перекрытия были минимальными.

Простая модель

Достоинства и недостатки

Хотя мы расхваливаем голландки, но эти отопительные приборы имеют и достоинства, и недостатки.

Достоинства

  • На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
  • Кстати, дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
  • О небольших габаритах уже говорилось. Но хотелось бы отметить, что есть минимальные размеры: 0,5 х 0,5 м.
  • Минимальный расход необходимых материалов. К примеру, на самую маленькую русскую печку уйдет 1300 кирпичей. А на самую большую голландку всего лишь 650 кирпичей. Но здесь есть и еще один подвох. Греет голландка точно так же, как большая русская печка, на которую потребуется уже 2500 кирпичей.
  • Меньше материалов, меньше нагрузки на перекрытия.
  • Высота агрегата никак не влияет на его коэффициент полезного действия.
  • Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
  • Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
  • Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
  • Быстрый нагрев и медленное остывание.
  • После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.
  • И еще одно сравнение с русской печкой – большая голландка может обогревать помещение площадью до 65 м². Большая русская печь протопит площадь 45 м².

Круглая голландка

Недостатки

  • К сожалению, высоким КПД голландка похвастаться не может. Среднее значение 40%. В этом плане русской          печке она явно уступает.
  • Если после растопки вы забыли закрыть вьюшку, то печь моментально остывает. Конфигурация каналов просто, как сифон, начинает внутрь затягивать уличный воздух.
  • Оптимальный режим растопки – это тление. Поэтому не рекомендуется топить круглую печь голландку быстросгораемым топливом. К примеру, камышом, хворостом, соломой и так далее.
  • Считается, что топить эту печь надо не меньше 2-х раз в день.
  • А вот перетапливать ее лучше не надо. При этом выделяется в больших количествах угарный газ, который тут же поступает в помещение.

Небольшая печь на металлических опорах

Модельный ряд

Вариаций на тему «голландка» достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

  • Классика.
  • С камином.
  • С плитой.
  • В виде колоны.

Кстати, вот снизу фото печи голландки с плитой.

Голландка с варочной плитой

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива. Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Кстати, круглые печи голландки в металлическом кожухе и сегодня еще можно встретить в старых домах советской постройки. И вот что удивительно, работают они прекрасно.

Печка в металлическом кожухе

Есть у этой модели, которую называют утермарковой, в честь ее изобретателя немца, который всю жизнь прожил в России, И.Г.Утермарк, один большой плюс и один большой минус.

  • Плюс – кладка печки производилась в четверть кирпича. Прочность поддерживал металлический кожух.
  • Минус – грела эта печка не очень хорошо. КПД слишком низкий.

По сути, эта модель – отопительный агрегат для бедных. Но ее конструкцию видоизменили, создав так называемую колпаковую печь с более высоким КПД.

Сооружение голландки

Итак, переходим к самому важному процессу – это порядовка печи голландки. Как уже было сказано выше, огромное разнообразие форм и конструкций позволяет у себя в доме установить вариант, который будет точно вписываться в интерьер помещения, хорошо его обогревать и занимать немного места.

Но, как и любая кирпичная печь, голландка требует под себя прочное основание. Поэтому рекомендуется под нее залить бетонный фундамент с установкой армирующего каркаса из металлической арматуры или сетки. Единственное, на что необходимо обратить особое внимание, что каркас должен быть объемным, то есть не плоским, а уложенным во все тело фундамента.

Когда этот элемент общей конструкции хорошо просохнет, его поверхность необходимо гидроизолировать. Можно уложить рубероид или толь, можно сделать обмазку битумом или гидроизоляционной мастикой. Теперь можно подготовить остальные материалы, а это глиняный раствор и кирпичи. Как уже было сказано выше, голландка возводится из обычных кирпичей, а вот топочная камера из огнеупорного. Глиняный раствор – это смесь глины и песка в соотношении 1:1.

Порядовка одной из моделей

Есть специфичная особенность конструкции печки-голландки – это топливник, который располагается невысоко над поверхностью пола. Обычно этот размер равен 25 см. Это позволяет прогревать сам отопительный агрегат равномерно. Теперь, когда все подготовительные работы закончены, можно непосредственно переходить к кладке печи-голландки своими руками.

  • Поверх гидроизоляционного материала засыпается слой песка толщиною 5 см, не больше. Его выравнивают по горизонтали и сверху поливают водой.
  • Первый кирпичный ряд укладывается на основание без скрепляющего раствора. Для средних размеров печки потребуется всего 12 кирпичей.
  • 2-3 ряды укладываются на раствор. Обратите внимание, что первые три ряда укладываются плашмя.
  • 4-5 ряды – устанавливается внутренняя перегородка дымохода. Здесь с задней стенки выкладываются вышибные кирпичи. С их помощью можно будет чистить дымоход. Их кладут также без раствора. А не установить ли здесь дверцу? В принципе, никаких возражений, но через нее тепло будет покидать печь, так что лучше остановимся на вышибных кирпичах.
  • Далее устанавливается дверца топки. Обратите внимание, что этот ряд может быть не обязательно шестым. Все дело в высоте самого агрегата.
  • 7 ряд укладывается плашмя. Но задние кирпичи ставятся на ребро.
  • Все остальные ряды выкладываются плашмя. 8 ряд закрывает топочную дверь, поэтому над ней кирпичи укладываются со скосом по подобию камина.
  • 9 ряд смещается внутрь, именно по нему выкладывается жаропрочный материал. К примеру, асбестовый шнур.
  • Устанавливается варочная плита.
  • С 10 ряда начинает формироваться дымоход. Хотелось бы отметить, что для небольших конструкций лучше всего использовать металлические или другие дымоходы, но не кирпичные. Это просто утяжелит всю конструкцию.
  • В 11 ряду устанавливается задвижка между печкой и дымоходом.
  • Устанавливается дымоходная труба.
  • Между фундаментом и первым кирпичным рядом крепится плинтус или другое оградительное приспособление, которое будет препятствовать высыпанию песка.
  • Можно переходить к отделке.
  • Делать первую растопку можно только после истечения двух недель.

Вот такая схема кладки голландки. Сложно? Все зависит от размеров прибора. Если это небольшой вариант, тогда своими руками вы справитесь без проблем. Если агрегат большой, то придется повозиться, ведь такая печь потребует большое количество строительных материалов, а, значит, и большого времени на их укладку.

Печь голландка с высокой топкой

Конструктивные особенности

Хотелось бы немного остановиться на некоторых отличительных особенностях устройства голландки.

  • Начнем с того, что классическая модель в своем составе не имеет колосниковой решетки. Но у нее шесть каналов, по которым двигаются топочные газы: три нижних, три верхних. Это позволяет организовать последовательность движения газов.
  • Форма агрегата может быть и прямоугольной, и круглой. Но топка всегда во всех конструкциях только прямоугольная.
  • В этой печке нет поддувала.
  • Отсутствие двух этих элементов (колосника и поддувала) создает условия, при которых топливо в топочной камере не горит интенсивно. Здесь происходит практически процесс тления. Проход для кислорода – это дверца топливника.
  • В классическом варианте нет ни варочной панели, ни водогрейного бака, ни духового шкафа, ни лежанки и других функциональных изысков. Это стопроцентная отопительная печь.
  • Небольшая толщина стенки агрегата, а это полкирпича, дает возможность самой печки быстро нагреваться, используя небольшое количество топлива. Это достаточно экономичный вариант, плюс небольшой удельный вес самой конструкции. А это дает возможность устанавливать голландки на плитах перекрытия.
  • Современные изобретатели стали соединять печи-голландки с водяным отоплением, укладывая внутрь топки теплообменник.

otepleivode.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
