Оголовки для свай: что это такое и какие бывают — АртСтрой — строительные материалы в Санкт-Петербурге

Содержание

что это такое и какие бывают

К работам нулевого цикла относится устройство свай — это важный этап выполнения строительных работ. Прочность и надежность возводимой конструкции зависит от проведения устройства. Если все правильно выполнить, то можно добиться того, что нагрузка здания будет равномерно распределена.

Зачем нужны оголовки свай

Эти элементы служат опорой для поддержания плиты. При установке нужно следить за их расположением на одном уровне. Перекосы здесь не допускаются, так как способность фундамента выдерживать нагрузку утрачивается. Выравнивать оголовки следует после заглубления.

Величина оголовок зависит от габаритов и удельного веса материала. Для надевания на сваю трубы, диаметр последней должен быть больше. Формы оголовков винтовой конструкции бывают следующих видов:

Квадрат.
Многоугольник.
Круг.
Тавр.

Эти виды применяются при строительстве каркасных домов и строений из бруса.

Функции оголовков:

Выполнение монтажа и крепления на трубы опорных балок.
Построение каркаса здания через крепление труб швеллером.
Используются при возведении ростверка.

Виды наголовников

По форме забитой сваи. П — или Т-образная. При выполнении ростверка, на последнюю можно установить опалубку или плиту для заливки основы фундамента. Если оголовок П-образной формы, то можно использовать балки, диаметр которых должен соответствовать ширине наконечника.
По размеру. Наголовники выпускаются средним размером от 108 до 325 мм, а диаметр может составлять от 150 до 200 мм.
По наконечнику. Зависит от типа конструкции: винтовая или бетонная.

Оголовки для винтовых свай

После срезов винтовых свай на них закрепляют оголовки.

Типы конструкций:

Т-образные. В этом случае установку производят внутри сваи, закрепляют на болты или приваривают. Предназначение верхней части — закрепление балочного или плитного ростверка.
П-образные. Надеваются поверх опор и закрепляются к внешней стороне стержня. Важным условием считается совпадение внешних габаритов конструкции с внутренней частью для придания жесткости. Предназначение — для балок ростверка, чтобы ширина опоры и ростверка были равны.

Оголовки используются для создания максимальной прочности и изоляции внутренней части стержня от внешних факторов. Срок службы строительной конструкции будет длительным, если ее уберечь от влияния негативных условий.

Если выполнять соединение на болтах, то оно не сможет выдерживать большие нагрузки, а при применении сварки можно менять опоры несколько раз и переустанавливать элемент на другое место, исключая повреждения. В связи с этим эта технология применяется при возведении малоэтажных сооружений и вспомогательных объектов.

Оголовки на буронабивные бетонные сваи

На макушку сваи монтируется отдельный элемент из металла. Он состоит из:

площадки;
стакана;
косынок, именуемых ребрами жесткости.

От параметров столба зависят форма и размеры конструкции. Оголовок насаживается плотно, поэтому нельзя допускать, чтобы он болтался. Для закрепления фундамента на болты или скобы специально предусмотрены монтажные зазоры.

Установка осуществляется при помощи электрического или механического инструмента.

Какие сваи вы используете для фундамента?

Правила установки наголовников

Монтаж начинается после закручивания стержней до нужной отметки и после их обрезании на уровне.

Последовательность выполнения операций:

В первую очередь следует надеть элемент на стержень и начертить отметку уровня посадки трубы.

Снять оголовок и очистить трубу до верха. Это необходимо выполнить для получения качественной сварки.
Затем оголовок надо надеть и с помощью уровня проверить горизонтальное расположение.

Последний пункт выполнять нужно обязательно, если будут обнаружены отклонения, значит, что труба неправильно отпилена и эту погрешность нужно исправить.

Установка на винтовые сваи

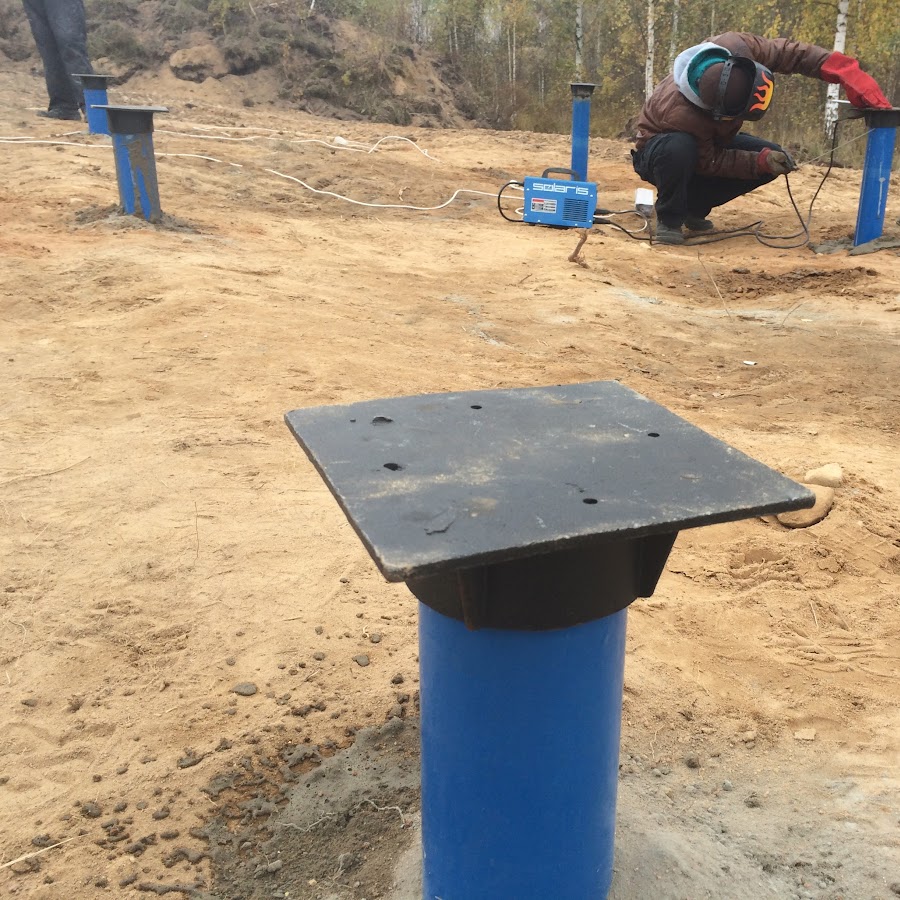

Выполнение монтажа фундамента заканчивается закреплением на каждой конструкции металлического оголовка. Чтобы приступить к сварочным работам, необходимо выполнить зачистку от краски, для этого элемент устанавливается на верх сваи. Горизонтальное положение проверяется с помощью уровней. Если не удалось получить удовлетворительный результат, то нужно устранить причину неровностей.

Технология выполнения работ:

Край оголовка отметить напильником шириной от 20 до 30 мм, металл отчистить от краски до блеска. Операция производится с помощью болгарки, оборудованной диском для зачистки либо щеткой. Одной кордщетки хватит, чтобы зачистить 20 швов. От старой краски очищается металл при помощи зачистного диска.

Оголовок приваривается при помощи сварочного инвертора. Для этого берутся универсальные электроды диаметром 3 мм и задается сила тока от 90 до 100 А. Если работы длятся долго, а сила тока составляет 6 А, то срабатывание автоматов производится через минуту, а при силе тока 10 А срабатывание отмечается реже.

Как производится сварка:

Элемент устанавливается по горизонтали, для этого контролируется его положение в пространстве.
Приваривание осуществляется точечной сваркой в 2-3 местах.
Приваривание осуществляется по периметру. Для этого оставляется небольшой зазор в шве, длиной от 10 до 20 мм, чтобы обеспечить вентиляцию внутреннего пространства.

После проведения сварочных работ, необходимо при помощи щетки и молотка убрать шлак. Для этого можно использовать кордщетку от углошлифовальной машины. До остывания сваи очищенные места следует снова покрыть краской, чтобы обеспечить прочное покрытие, обеспечивающее защиту материала от негативных факторов.

Установка на бетонные сваи

После того как свая установлена в грунт, нужно выступающие участки привести к единой отметке по горизонтали.

Эта процедура выполняется двумя способами:

Срубкой излишнего бетона.
Обрезкой участка сваи.

Перед этим действием необходимо с помощью уровня (гидравлического или лазерного) выполнить проектную отметку и поочередно отмечать ее на каждой свае.

Срубку можно производить отбойным молотком. Это способ недорогостоящий, но он не всегда приносит должный эффект. Поэтому лучше всего использовать гидравлические ножницы, так линия среза получается четкой и процесс работ осуществляется быстрее. На срубку будет уходить меньше времени, около 5-10 минут.

Производительность увеличивается, за счет устройства инструмента: по уровню отметки производится установка кольцевой насадки. В связи с этим режущей кромкой легко отделяется каркас от бетона, поэтому обрезка выполняется идеально ровно.

Установка производится по алгоритму:

Перед выполнением сварочных операций проводится зачистка от краски и иного мусора. Для этого используется щетка по металлу или углошлифовальная машина.
На верх сваи, где изделие обрезано, производят установку оголовка. Четкость по горизонтали проверяется строительным уровнем. Если имеются отклонения, то нужно найти и устранить их причину.

Чтобы обварить изделия в промежутках, используют электроды диаметром 3 мм.

Выполнение сварки осуществляется следующим образом:

Оголовок устанавливается горизонтально.
Выполняется контактная сварка по 3 или 4 точкам.
По длине окружности конструкции выполняется приваривание, но при этом остается зазор примерно от 1 до 2 см. Он необходим для вентиляции во избежание скапливания конденсата.
Производится зачистка шва с помощью молотка.
Конструкцию покрывают грунтовкой и окрашивают антикоррозионным составом, во избежание воздействия негативных факторов окружающей среды.

Правильно выполненная установка и обработка оголовков обеспечивают в дальнейшем долговечность и прочность строительных конструкций.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

что это такое, технология срубки по СП, размеры свайного оголовника конструкции 108 мм, демонтаж и разбивка

При строительстве жилых домов, имеющих несколько этажей, применяются сваи. Эти конструкции обеспечивают надежную опору всему строению, что особенно актуально для болотистых местностей, а также областей с неглубоким залеганием грунтовых вод. Каркас фундамента крепится к сваям с помощью их концевых поверхностей, называемых оголовками.

Что это такое?

Оголовок представляет собой верхнюю часть сваи. Он прочно фиксируется к поверхности трубной части сваи. Размеры и формы оголовка могут быть абсолютно разными. На данный элемент может устанавливаться балка ростверка, плита.

Поскольку сваи служат надежной опорой фундаменту дома, их материал должен обладать высокими прочностными свойствами. Наиболее часто такие конструкции выполнены из металла, бетона или дерева.

Форма и размеры свай должны быть одинаковыми, от этого зависит ровность поверхности фундамента, его устойчивость.

Применение опорных свай позволяет равномерно распределять весовую нагрузку строения, строить здания на неровной поверхности, не беспокоиться о близком нахождении болотистых местностей, сезонных паводков.

Виды и размеры

Форма оголовка может быть в виде круга, квадрата, прямоугольника, многоугольника. Она соответствует форме самой сваи.

Свайный оголовник может иметь форму в виде буквы «Т» или «П». Конструкция в виде буквы «Т» позволяет устанавливать опалубку или плиты для последующей заливки фундамента. Конструкции в виде буквы «П» позволяют устанавливать только балки.

Самыми распространенными видами свай, применяемых при строительстве зданий, являются железобетонные и винтовые.

Железобетонные

Трубы из бетона устанавливают в пробуренный участок земли. Сваи обладают высокими прочностными свойствами, устойчивостью к коррозии, перепадам температур. Их используют при масштабных строительствах многоэтажек, торговых центров, производственных зданий. Установка таких конструкций требует немалых финансовых вложений.

Винтовые

Конструкции представляют собой металлические трубы с винтовой поверхностью. Погружение в землю таких элементов производится путем закручивания трубы вокруг своей оси. Сваи применяются при строительстве менее крупных объектов, например, частных жилых домов. Их установка не требует применения дорогостоящей техники, а также крупных вложений.

Среди винтовых свай выделяют следующие типы:

конструкция, по внешнему виду напоминающая шуруп с резьбой среднего размера;
конструкция с широколопастной поверхностью с завитком в нижней части опоры;

Деревянные

Такие опорные элементы применяются при строительстве одно- или двухэтажных построек.

Различают два вида опорных конструкций.

Разборные

Оголовки крепятся с помощью болтов. Снимаемые элементы применяются при заливке фундамента на тяжелый грунт, при установке опорных конструкций вручную, а также в деревянных опорах.

Неразборные

Оголовки крепятся к сваям с помощью сварных швов. Следует отметить, что такой шов имеет небольшой зазор. Это необходимо для того, чтобы во внутреннюю поверхность поступал воздух. Такие элементы применяются в случае использования бура для установки опор.

Размеры оголовка подбираются в зависимости от вида, диаметра сваи, а также от веса конструкции, которая устанавливается на оголовок. Его диаметр должен быть немного больше, чем диаметр сваи. Это необходимо, чтобы конструкцию можно было легко соединить.

Например, диаметр средней части винтовой опоры находится в диапазоне от 108 до 325 мм, а диаметр самого оголовка усиленного может составлять 150х150 мм, 100х100 мм, 200х200 мм и другие. Для их изготовления применяется сталь 3СП5. Такие сваи способны выдерживать нагрузку до 3,5 тонн. Они подходят для любого типа грунта.

Оголовки серии Е, изготавливающиеся из стали СП 5, толщина которой составляет 5 мм, имеют размеры 136х118 мм и 220х192 мм. Оголовки серии М имеют размеры 120х136 мм, 160х182 мм. Оголовки серии F, применяющиеся для фиксации обвязки, имеют размеры 159х220 мм, 133х200 мм. Оголовки серии U, изготавливающиеся из стали, имеют размеры 91х101 мм, 71х81 мм.

Наименьший диаметр оголовков представлен серией R. Сваи имеют размеры диаметра 57 мм, 76 мм или 76х89 мм. Такие конструкции способны выдерживать сравнительно небольшой вес постройки. Поэтому их чаще применяют при возведении беседок, гаражей, летних домиков.

Сваи с диаметром 89 мм используют при строительстве небольших построек в местах повышенного содержания грунтовых вод.

Бетонные сваи имеют оголовок в форме квадрата, минимальные размеры сторон которого составляют около 20 см. Длина таких свай зависит от веса возводимого строения. Чем больше тяжесть, тем длиннее должна быть свая.

Выбор правильной опорной конструкции позволит получить по-настоящему надежный фундамент, который прослужит не один десяток лет.

Установка

Перед установкой свай производится разбивка свайного поля. Рассчитывается площадь поверхности, а также количество требуемых опорных элементов. Сваи можно разбить по рядам или в шахматном порядке.

Установка опор на одном уровне – задача очень сложная, практически невыполнимая. Поэтому после того как трубные опоры плотно закреплены в грунте, начинаются работы по выравниванию их размеров. Это можно сделать с применением различных методов, например, путем:

Технология сруба включает несколько действий.

На одном уровне от земли рисуют отметку на опоре.
По линии отметки делают борозду вокруг трубной опоры. Для этого применяют молоток.
Производят срубку выступающего участка трубы. С помощью движений по направлению сверху вниз или, наоборот, снизу вверх откалывают части ненужной поверхности.
Срезают арматуру.

Срубку поверхности можно осуществлять разными вариантами.

Молотом

В данном случае проделывается бороздка вокруг опоры по отмеченной линии, затем с помощью ударов молота откалываю части бетонной поверхности. Такой процесс выравнивания характеризуется большой трудоемкостью, длительностью. За один день можно выровнять не более 15-18 опор.

Гидравлическими ножницами

Метод выравнивания заключается в установке насадки на опору по линии отметки, последующем откусывании ее выступающей части. Процесс менее трудоемкий, занимает меньшее количество времени. Качество поверхности значительно выше, чем при использовании молота.

Но также существует альтернативный способ выравнивания с помощью срезки торцов. Этот метод более быстрый, экономичный. В зависимости от типа материала оголовка применяются различные инструменты, например, станочные фрезы, диски, пилы, ручные приспособления. Метод характеризуется небольшой стоимостью, а также сравнительно небольшими трудозатратами.

Технология среза выступающей части сваи включает несколько этапов.

Перед началом проведения работ делают отметки на сваях. Важно, чтобы они были на одном уровне, поэтому отмечают со всех сторон.
По отмеченной линии делают небольшой надрез.
Производится отпиливание части трубы.

В случае с металлическими конструкциями, на расстоянии 1-2 см от места среза удаляют слой антикоррозийного покрытия металла. Это позволяет продлить срок службы свай.

После выравнивания опорных конструкций приступают к установке оголовков. Их надевают сверху на трубу, а затем проверяют уровень всех свай. Если какая-то опорная конструкция будет выделяться на поверхности, то это придется исправить путем удаления поверхности выступающей опоры.

После того как все оголовки будут на одном уровне, приступают к их креплению к опорной трубе.

Способ монтажа оголовков зависит от формы, вида, а также от материала. Металлические оголовки устанавливаются с помощью приваривания инверторным преобразователем. Ток подается с силой в 100 ампер. Приваренные опоры имеют высокую гидроизоляцию.

Процесс крепления оголовка с помощью сварки состоит из следующих этапов:

надевание, выравнивание оголовка;
сварка;
проверка опорной конструкции по периметру;
прочищение сварных швов от грязи, пыли, посторонних частиц;
покрытие поверхности краской, обладающей защитными свойствами.

Бетонные оголовки после выравнивания заливаются раствором бетона после того, как на них будут установлены опалубки для заливки фундамента.

Следует отметить, что все свайные работы необходимо проводить в соответствии с ГЭСН.

При необходимости всегда можно выполнить демонтаж свай. Работы состоят из следующих этапов:

удаление оголовка с помощью молотка и болгарки;
для удаления всей опоры применяется специализированная техника, например, экскаватор.

Приступать к установке новых свай можно только после полного удаления предыдущих опорных поверхностей.

Правильная установка свай облегчит последующие работы по заливке фундамента и дальнейшему строительству здания.

Советы

При монтаже оголовков следует обязательно соблюдать последовательность действий. При работе с режущими инструментами следует соблюдать правила безопасности.

После примерки оголовка на сваю его рекомендуется снять и тщательно очистить поверхность трубы от края до той длины, на которую устанавливается оголовок. Эта процедура в дальнейшем позволит получить качественные сварные швы. Очистку можно производить любыми подручными инструментами. Чаще для этого применяется болгарка.

Для того чтобы все опорные конструкции были на одном уровне, следует выбрать одну сваю, по длине которой будут равняться остальные. Важно ставить яркие метки, чтобы их было хорошо видно.

Установка свай требует особого навыка, поэтому не рекомендуется пренебрегать помощью профессионалов, особенно на начальном этапе работ.

В видео ниже можно увидеть как обрезают сваи.

Оголовок сваи и его роль в монтаже свайного фундамента |

В малоэтажном и многоэтажном строительстве сегодня часто используются винтовые и забивные сваи. Такие конструкции представляют прочную основу всего сооружения. Особенно подходят они для участков, расположенных на болотистых местностях. Подобные конструкции выбирают для областей, где грунтовые воды залегают высоко. Оголовок сваи является верхней концевой поверхностью изделия, куда крепится весь фундаментный каркас.

К несущему стержню он зафиксирован прочно. Форма изделия бывает разной, также как размеры. Как правило, его используют в случае, когда монтаж ростверка не предусмотрен проектом. Но, как и ростверк, элемент является посадочной конструкцией. Именно поэтому на нем существуют монтажные отверстия, благодаря которым формируется первый венец перекрытий.

Стержни подобного рода должны стать прочной опорой будущей конструкции. Следовательно, для их изготовления производители используют высокопрочные материалы. Чаще всего применяются железобетонные и металлические изделия. Однако встречаются и их древесные аналоги (для временных объектов).

Особое значение придается точности и идентичности размеров, а также форм данных элементов. Ровность поверхности фундамента и его прочность предопределяется перечисленными факторами. Использование опорных изделий способствует равномерному распределению веса всего сооружения. Если поверхность неровная, забивные стержни позволяют возводить достаточно прочные и долговечные малоэтажные строения. Строительство конструкций с их применением возможно даже вблизи болотных местностей, на берегу водоемов.

Каких форм бывает наголовник?

Компания Эндбери занимается производством свайных стержней из перечисленных выше материалов (кроме дерева). Формы изделий могут быть:

квадратными;

многоугольными;

прямоугольными;

Т-образными;

круглыми;

П-образными.

Стержни Т-образной формы используются при монтаже опалубки. В подобную конструкцию заливается фундамент. П-образные выбирают если требуется монтаж только балок. Наиболее востребованными в современном строительстве считаются железобетонные и так называемые винтовые опорные стержни. Эндбери поставляет заказчикам оба вида конструкций. Установка железобетонных образцов выполняется в заранее пробуренные ямы только в случае сильного промерзания грунта. В иных случаях монтаж происходит без предварительных земляных работ. Такие изделия отличаются:

повышенной прочностью;

коррозионной устойчивостью;

стойкостью к температурным перепадам.

С использованием железобетонных изделий сегодня ведутся масштабные строительства. Они представляют надежную опору многих современных многоэтажек, помещений производственного назначения или же торгово-развлекательных центров. Несмотря на огромное разнообразие наголовников, чаще всего применяют 3 вида:

Пластина
Пластина с “ушами”
Пластина со “стаканом”

Первый вариант мы никогда не рекомендуем. Он неудобен в последующем строительстве. Из-за отсутствие боковых креплений, платина монтируется анкером сверху. В любом случае остается бугорок, на который не удобно ставить ни один стройматериал без предварительного высверливания отверстия. А это дополнительное время и морока. Однако пластина до сих пор не вышла из обихода и имеет своих фанатов. Вероятно, дело в низкой цене.

Нарушим немного порядок и уделим внимание третьему варианту. Со “стаканом” изделие выглядит основательно и “богато” (стоит дороже других). Однако теряется важная способность – нивелирование проектных отклонений. Стоит пояснить. Дело в том, что существуют определенные допуски по отклонению свай от оси. И если одна из них отклонилась влево, вторая – вправо, “стакан”, обнявший верхнюю часть, тоже отклонился.

Наконец, наш любимый вариант – “ушастая” пластина. Она оснащена боковыми креплениями с двух сторон, что позволяет расположить анкера по бокам. Ребра жесткости делают конструкцию надежной. А вот наличие двух свободных сторон дает возможность нивелировать допуски. Простая арифметика.

Винтовые аналоги внешне напоминают металлические трубы. По сути – они и состоят из труб и спирального наконечника-лопасти. Устанавливаются такие трубы способом завинчивания в грунт. Выполняется работа с использованием соответствующей спецтехники. Масштабные конструкции с применением винтовых стержней не возводятся. Они подходят для малоэтажного строительства. Это прежде всего касается частных коттеджей.

Что касается наголовников для винтов, они такие же, как у ЖБ свай, только крепление имеет не квадратное, а круглое сечение. Крепление происходит иначе – не анкерами, а сваркой. Свежие сварные швы необходимо обязательно обработать антикоррозийным составом. А до начала работ – зачистить место от состава на теле сваи.

Как происходит установка?

Для крепления используются сварные швы (для винтов) или болты (для ЖБ). В первом случае не остаются даже малые зазоры. Это исключает попадание воздуха или же влаги во внутреннюю часть опор, которые могут вызвать коррозионные процессы. Размер оголовка определяется с учетом диаметра фундаментных опор и веса конструкции, монтаж которой планируется в дальнейшем. Значение имеет диаметр и тип используемых опор. Сечение детали по сравнению с диаметром сваи должен быть чуть больше. Только таким способом возможно легкое соединение элементов будущего сооружения.

Оголовок сваи из железобетона имеет форму квадрата. Минимальные размеры каждой из сторон опоры составляют пятнадцать сантиметров. Длина изделий определяется с учетом веса будущего сооружения и результатов инженерно-геологических изысканий. На их основании и с ростом тяжести здания и степени сложности грунта, увеличивается и длина железобетонных опор. Если подобные опорные изделия будут выбраны правильно, тогда основа прослужит многие десятилетия. Прежде чем приступить к установке, специалисты Эндбери выполняют проектировку заказа. Непосредственно на участке – разметку в соответствии с проектом. Разбивка свай возможна по рядам. Также профессионалы используют шахматный порядок.

Наиболее сложной и даже невыполнимой считается установка на одном, определенном уровне, всех используемых опор. Следовательно, после тщательного закрепления изделий в земле, необходимо выровнять их размеры (срезать выступающую часть). Когда процесс завершится, сверху устанавливается оголовок сваи. Их также необходимо выровнять. Следующим этапом является крепление оголовка к несущей опоре. Для этого используются различные способы, выбор которых зависит от материала изготовления, вида или же форм опорного стержня. Металлическая деталь крепится методом сварки. Свежие швы обрабатываются антикоррозийным составом. Отличается подобное крепление высокой гидроизоляцией, длительным сроком эксплуатации.

После выравнивания железобетонные изделия крепятся к основе цементобетонным раствором (при обустройстве ростверка). Однако перед этим необходимо установить опалубки, в которые будет заливаться фундамент. Устанавливая оголовок сваи, нужно соблюсти последовательность действий. Сначала данный элемент примеривается на опору. Затем необходимо снять его и хорошо очистить ту часть опоры, куда будет установлен оголовок. Процедура поможет избежать осложнений при монтаже или же проблем, связанных с некачественным соединением.

Установка от Эндбери

Процесс установки забивных опор со всеми необходимыми элементами отличается своей сложностью. Самостоятельно справиться с такой работой практически невозможно. Требуются особые навыки и богатый опыт, которые имеются у профессионалов компании Эндбери. Каждый опорный элемент или же оголовок сваи требует тщательного выравнивания, от которого зависит прочность фундамента. Чтобы избежать перекосы, выполняется срубка. Данный метод позволяет добиться правильного распределения веса будущего сооружения. Справиться с задачей смогут квалифицированные сотрудники Эндбери.

Необходимо учесть, что оголовок сваи требуется не для каждого сооружения. Например, в конструкциях из газоблока данные элементы не используются. Если возводятся брусчатые или же каркасные строения, без них не обойтись. Функций у оголовков несколько. Среди них необходимо выделить:

опорную;

выравнивающую;

распределяющую.

Специалисты Эндбери работают с использованием профессионального инструмента. Такое оборудование существенно ускоряет процесс и позволяет добиться отличных результатов.

Эндбери предоставляет заинтересованным заказчикам не только услуги по монтажу вышеописанных элементов, но и имеет собственные производственные мощности по выпуску забивных опор. Это монолитные стержни, состоящие из бетонной смеси и металлического каркаса. Производятся такие опоры в цехах Эндбери в полном соответствии с нормами ГОСТ. Профессиональная команда компании занимается проектированием, исследованиями участков, выбором подходящих опор или же оголовков сваи, их установкой и заливкой фундамента. Подобные комплексные услуги позволяют заказчикам сэкономить не только время, но и семейный бюджет. Эндбери предлагает продукцию по заводской стоимости и занимается ее реализацией самостоятельно. Поэтому здесь вам не придется переплачивать за услуги посредников, как это происходит в обычных магазинах и других компаниях.

В этом видео мы подробнее рассказываем о трех перечисленных выше оголовках. Бонусом затронули тему четвертого, разработанного для ростверка из швеллера, изделия:

Обращаясь в Эндбери, вы можете рассчитывать на профессиональную помощь по определению нужного количества опор, форм оголовков, их доставке на стройплощадку и дальнейшей установке. Все перечисленные работы компания берет на себя. Специалисты Эндбери работают с любыми участками, вне зависимости от типа грунта или же ландшафтных особенностей. Они быстро спроектируют свайное поле и выполнят качественный монтаж. Опорные элементы производства данной марки подходят для водянистых, песчаных, глинистых или же подвижных местностей. Конечная стоимость перечисленных работ зависит от разных факторов. Прежде всего это материал выбранных опорных стержней, их размеры. Кроме этого, на цены действует расстояние доставки изделий или же спецтехники. Не менее важным фактором является выбранная технология забивки, дальнейшее обустройство обвязки, сложность выравнивания и прочие индивидуальные факторы.

Оголовок для винтовых свай – размеры, разновидности +Видео

Оголовок для винтовых свай – размеры, разновидности. Население нашей планеты Земля растет каждый год, причем в геометрической прогрессии. Жилищный вопрос становится все актуальнее для сотен семей, которые хотят иметь свой дом или хотя бы квартиру среднего размера, а самое главное – в нормальном месте. Самым горящим этот вопрос является для городов-милионников, так как остается все меньше и меньше удобной для заселения территории, а квартир нужно все больше и больше. Большинство застройщиков стараются использовать любые доступные им участки, и геологические особенности в этот момент их волнуют меньше всего.

Таким образом, городские власти дают разрешение на то, чтобы возводить новостройки на участках, где невысокое залегание подземных вод, а то и вовсе на болотистых землях. Для того чтобы дома были выстроены не просто быстро, но и качественно, застройщики предпочитают использовать в таких случаях сваи.

Сваи – что это такое?

Сваи представляет собой опоры, которые могут быть сделаны из различных материалов, а именно из бетона, металла, каркаса, железобетонной конструкции, шпунта или грунта. Их часто используют для того, чтобы построить устойчивый и не подверженный коррозии и грунтовым водам фундамент. В зависимости от особенностей структуры земли, на которой и будет выполнена заливка основы, застройщики вправе использовать различные способы установка подобных опор, и главный критерий в этом деле – общая масса конструкции здания, а также плотность грунта, на котором будет выполнено возведение.

Для этого иногда используют дизель-молот, копер, гидравлический молот, вибропогружатель и даже сваевдавливающую машину. В отдельных случаях, когда есть вероятность попадания слоев камня, используется бур.

Оголовки свай

Даже очень опытные специалисты не могут устанавливать сваи так, чтобы их верхняя часть, которая и станет опорой для всего фундамента, располагалась на одном уровне. Такие опорные части и называют оголовками для свай. Во многом форма оголовка будет зависеть именно от сваи, которая будет использована для монтажных работ. Так, свая может быть прямоугольной, квадратной и даже круглой. Помимо этого, для удобства установки основы можно использовать различные варианты крепежа.

Чтобы под фундамент залить основу на требуемом уровне, мастеру потребуется установить на колонны особый каркас, который еще называют ростверком, и который можно закрепить при помощи оголовков.

Разновидности и их особенности

Оголовки для винтовых свай могут отличаться не только форме, которая, естественно, будет соответствовать форме самой сваи, но и по размеру. При этом важно не забывать, что при использовании бетонной или винтовой сваи наконечники тоже будут отличаться между собой. Важный нюанс во время выбора оголовка, это его форма – она бывает Т-образной, или же П-образной. При установке ростверка на первый вариант головка требуется дополнительная установка опалубки, а также плита дл заливки фундамента. Во втором случае можно использовать только балки, и их диаметр обязательно должен совпадать с шириной наконечника.

Размеры

Наибольшая популярность на строительном рынке у винтовых и железобетонных свай, так как благодаря сочетанию невысокой стоимости, длительного срока эксплуатации и надежности они продолжают быть востребованными. Во время выбор материалов застройщики руководствуются не только особенностями земли, но также и тем, какая величина нагрузки будет на землю и фундамент в виде устанавливаемого помещения. При учете всех нюансов и следует выбирать конструкции для установки ростверка.

Средний размер оголовка винтовой сваи в диаметре, а точнее в ее трубной части, варьирует от 18.8 до 32.5 см. Диаметр же самого оголовка может колебаться от 15 до 20 см. Самая небольшая труба по диаметру – это та, которая составляет 5.7 см. Такая основа способна выдерживать нагрузку, то лишь в 800 кг. Чаще всего такие сваи используют для того, чтобы построить небольшие и легкие хозяйственные постройки, а именно сарай, гараж или беседку.

Более широкие сваи имеют диаметр оголовка в 8.9 см. Столбы с подобным диаметром используют или на заболоченных, или на торфяных местах и возводят бани, дачи, заборы и гаражи. Сваи, имеющие размер оголовка в 10.8 см считаются самыми «выносливыми», так как они способы с легкостью выдержать вес в 3. 5 тонны, а еще их устанавливают механическим способом и они подходят практически для всех типов земли. Бетонной оголовок свай обладает квадратной формой и имеет длину сторон от 20 см и выше. Чем больше вы планируете нагрузку, то больше должна быть длина железобетонной сваи.

Да, оголовки бывают двух типов, и способ монтажа будет зависеть от типа каркаса строения. Но в особых случаях они и вовсе не нужны, к примеру, если вы планируете строительство дома из газоблоков. В таком случаи просто требуется связать швеллеров и на них сверх уложить железобетонные плиты. Сли же здание будет каркасного типа, или вы планируете использование бруса, допускается использование съемных или приварных наголовников. Главным преимуществом приварных элементов является то, что свая будет изолирована от таких раздражителей внешнего типа, вроде воды и кислорода.

Степень коррозии сваи с таким оголовком уменьшится. Сваи, которые имеют приварной оголовок, устанавливают ямобуром, и обязательно используются 3-6 косынок, имеющих диск с 6 отверстиями. Диаметр диска может быть 15, 20 и 25 см. Установка свай для фундаментов, выполненная вручную, требует только съемных элементов, и то же самое требуется, если вы знаете, что грунт слишком тяжелый и сильно промерз. В этом случае сваю следует заглубить на максимум, а после обрезать конец трубы и установить оголовок.

Какие лучше – железобетонные или винтовые?

Вопрос о подборе материала для свай всегда будет открытым, так как многое зависит от размера постройки. Если у застройщика заказ промышленного масштаба, вроде строительства торгового или административного здания, высоток, мостов, то, конечно же, будут использовать лишь железобетонные столбы. Они очень прочные к действию коррозии, и с легкостью выдерживают температурные перепады. А вот минусом такого вида можно назвать высокую стоимость монтажных работ, так как они могут быть выполнены лишь с участием особой техники.

По способу установки не такими затратными являются винтовые сваи. Их можно устанавливать даже при использовании человеческих ресурсов. По этой причине такие сваи чаще всего используют, если планируют строить дачный домик или коттедж небольшого размера.

Срезать или скалывать – вот в чем вопрос

Следует позаботиться о том, чтобы конструкция имела ровный фундамент, и поэтому когда монтажные работы окончена, сваи обрезают на требуемом уровне.

Сруба оголовков выполняется при помощи:

Гидравлической обрубки (при строительстве торгового центра или жилого комплекса).
Отбойного молота (при небольшом объеме работ).

Чтобы выполнить все требуемые манипуляции, мастеру требуется отметить нужную высоту, на которой будет обрезанная свая, а после этого, если речь идет о бетонной конструкции, при помощи подручных средства следует проделать борозду и отколоть излишки бетона. Оставить нужно только металлический каркас, который будет срезан при помощи гидравлических ножниц и отбойного молотка. Если требуется, мастер могут выполнить подвязку оставшихся прутов и опалубки фундамента.

Но учтите, что такой способ удаления излишком занимает достаточно много времени и в целом считается трудоемким. В смена мастера могут обработать не больше 15 оголовков. Куда быстрее и дешевле будет срезать торцы. Да, такой способ экономит время и средства. Он отлично подойдет для работ с разными типами свай. Большой плюс в том, что обработка торцов получается скоростной, а это в значительной мере уменьшает время на то, чтобы обустроить каркас (ростверк).

Перед началом работ от вас требуется наметить линию среза при помощи маркера или мела, а для ровности спила требуется проделать по окружности борозду. Если свая или инструмент начинает нагреваться, их следует отключить, охладить и лишь после этого продолжить работы. Минус такого способа обработки – арматура после обработки полностью непригодна, а еще очень быстро изнашивается рабочий инструмент. Это, в свою очередь, влечет за собой дополнительные траты на покупку расходников.

Обвязка брусом

После того, как вы купите брус, его для начала следует хорошенько обработать с использованием антисептика, чтобы минимизировать появление и развитие плесени. Также брус не должен быстро и с легкостью воспламеняться, и для этого тоже проводят обработку при использовании таких составов, которые названы антипиренами. После проверки оголовков, которые обязательно должны находиться в горизонтальной плоскости на одном уровне, оголовки прокладывают рубероидом.

После этого из брусьев можно делать обвязочный элемент. Для этого один брус следует состыковать со вторым, а устройство стыковки должно быть «в лапу» или «пол дерева». Каждый брус углового типа желательно закреплять при помощи металлических уголков, которые будут прикреплены на саморезы. После укладки прикрепите брус к оголовкам свай.

Для этого в балках нужно сделать сквозное отверстие в оголовке, а после выполнить конечный монтаж брусьев при использовании болтов. Подпиливать брус запрещено, даже если есть несоответствие горизонтального положения, так как это впоследствии может привести к перекосу здания. Перед возведением стен следует проложить слой гидроизоляции рулонного типа. Устройства этого вида даст возможность избежать пагубного действия влаги.

Подготовка к сборке

Если для изготовления фундамента были подобраны сваи из металла, потребуется провести подготовительные работы, и тогда оголовки для свай будут служить вам дольше. После обрезания сваи на уровне 2-3 см от места спила требуется удалить слой покрытия, который является прямой защитой материала от воздействий факторов окружающей среды. Для этого идеально подходит щетка по металлу или же особая насадка для болгарки.

Монтажные работы

Установка оголовков тоже имеет некоторые особенности, при этом главный критерий для установки – это разновидность свай и материал, из которого она сделана. Если во время строительства использовать винтовые сваи, оголовки в таком случае обязательно должны быть металлическими и прикреплены при помощи сварки.

Это может быть оголовок Т-образной формы, выполненный в виде пластины с круглым основанием, которое следует надеть на сваю и прикрепить при помощи сварочных швов. Помимо этого, если для установки ростверка используется двутавровая балка или швеллер, их требуется приварить к торцу свай, но уже стандартным способом. Двутавру крепят на приварку в виде пластины квадратной формы, а швеллер переворачивают «крыльями» вниз и приваривают к основанию. Если по задумке архитектора здание будет возведено из деревянного бруса, то первая «линия» бревен должна быть соединена с оголовком при помощи стрежня из металла.

Для выполнения сварочных работ используют электроды, размер которых 0.3 см, а величина тока не более 100 ампер. Если для монтажа основания каркаса используют бетонный оголовок, то его установка начнется лишь после того, как будут срублены оголовки до требуемого уровня. Оголовки такого типа должны быть установлены в бетонный раствор при заливке фундамента на опалубку, установленную на сваи.

Схема сварки:

Установите оголовок в правильном положении и контролируйте горизонтальную плоскость.
Прихватите оголовок в двух или трех местах при помощи точечной сварки.
Приварите его по всему периметру, и оставьте отрезок шва в 1-2 см для вентиляции оголовка изнутри.

После требуется удалить шлак при помощи щетки молотка, а пока свая тепла покрыть краской зачищенные места. Так вы получите защитное покрытие.

Преимущества

Да, изготовление свай в строительной сфере уже не является новинкой, но есть большая вероятность того, что далеко не каждый заказчик сталкивался с их применением в свой жизни. Большинство людей смущены длительностью монтажного процесса, а также трудоемкостью установки ростверка.

Стоит отметить то, что использование фундамента этого типа поможет спасти владельцев дома от большинства негативных факторов:

Весеннее-осенних паводков.
Неустойчивостей грунта (болота, торфяники, плавуны, зыбучие пески).
Удобство выполнения монтажных работ, которое не будет зависеть от условий погоды (жары, мороза и прочего).
Строительство зданий даже на тех поверхностях, которые имеют неровности.
Распределение нагрузки веса по всему контуру фундамента.

В мире есть огромное количество проектов, для возведения которых использовали те типы фундамента, что устанавливали на бетонные и винтовые сваи. Большинство из них представляют собой экопроекты, главной функцией которых являлось сберечь первозданную красоту мест, выбранных для строительства. Так, заповедники Норвегии и Финляндии стали богаче на необыкновенные строения «на ножках». Они не только стали уютным жильем для своих владельцев, но и достопримечательностью для туристов.

Удобные, красивые, а самое главное – полностью безопасные жилые дома поражают своей оригинальностью дизайна и простотой. Какой из типов свай и оголовков станет прекрасной опорой для дома, выбирать только вам. Главное, чтобы такой фундамент прослужил нескольким поколениям вашей семьи.

назначение, свойства, виды и монтаж, рекомендации и советы

Содержание статьи:

Работа фундамента зависит от метода установки и материала оконечности сваи, с помощью которой шпунты крепятся к ростверку или сплошной плите. Оголовок сваи обеспечивает прочность, долговечность эксплуатации осевой опорной конструкции. В винтовых, набивных и забивных элементах применяются комбинации бетона и стали, древесины и металла. В некоторых случаях система опорных свай вместе с оголовками не находит конкурентов.

Описание оголовка сваи

С помощью оголовка свая крепится к ростверку

Свая является стержневой деталью, которая передает усилия от надземной части строения на грунт с помощью пяты и боковой площади. Верхняя часть называется оголовком, она надежно фиксируется к шпунту. Габариты и форма верхушки бывают разными в зависимости от установки связующей балки и монолитного основания.

На поверхности оголовка выполняется сварка:

приваривается к площадке стакан;
крепятся усиливающие детали (косынки).

Прочность свайной головки проверяется инструментальным измерением и визуальным осмотром с выявлением дефектов. На ответственных объектах применяется метод ультразвуковой диагностики и капиллярной глубинной дефектоскопии.

Устройство и назначение

Вершина опорной сваи поддерживает плиту и выставляется в одной горизонтальной плоскости с помощью лазерного уровня или нивелира. Нарушение отметок монтажа негативно сказывается на несущей прочности всего фундамента. Оголовники на сваи срезаются или срубаются после окончания забивных работ, т.к. выравнивать головки в одном положении при заглублении трудно.

Вершины стержней выполняют функции:

закрепляют ростверки в монтажном положении;
фиксируют общий каркас с помощью соединительных связей.

Величина оконечности зависит от размера сваи и удельного веса материала ее изготовления. Внутренний диаметр головки должен быть больше наружного диаметра сваи, чтобы надеваться на нее.

Разновидности, размеры и функции

Оголовок-проушина для винтовой сваи

Вершина вертикальной опоры бывает в форме круга, квадрата и многоугольника, очертание выбирается по образу свайного стержня. Виды оголовников различаются по способу фиксации.

В зависимости от формы и функции верхушки бывают:

Т-образные. Крепятся на болты или варятся к внутренности опоры. Такая форма позволяет монтировать плитную опалубку для следующего бетонирования.
П-образные. Надеваются на сваю сверху. Предназначаются для монтажа ростверков и балок.

Стержни выполняются из дерева, бетона, но распространенными являются железобетонные и металлические винтовые разновидности. Опоры делаются разборными и несъемными.
