Схема обвязки твердотопливного котла, соединение с буферной емкостью

Теплогенераторы, черпающие энергию от разных видов твердого топлива, имеют свои особенности работы, которые следует учитывать при подключении к системе отопления. Поэтому схема обвязки твердотопливного котла включает в себя несколько обязательных элементов и устройств, обеспечивающих долговечную работу агрегата и его защиту при нештатных ситуациях.

Особенности эксплуатации твердотопливных котлов

Процесс горения древесины или угля несколько сложнее, чем сжигание того же метана (природного газа). Метан – простое неорганическое соединение, разлагающееся при высокой температуре на углекислый газ и воду с некоторой примесью угарного газа. Дерево и уголь – это сложные органические вещества, которые при сжигании образуют несколько веществ и газов, часть из них агрессивны. Это накладывает свой отпечаток на долговечность работы теплогенератора. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Одна из особенностей работы водогрейных агрегатов, сжигающих твердое топливо, проявляется после розжига топки и выхода на рабочий режим. Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Он вступает в реакцию с продуктами горения, смешивается с золой и намертво пристает к металлической или чугунной поверхности. Результаты следующие:

  1. Стальные стенки камеры сгорания разъедаются коррозией.
  2. Чугунная топка не так подвержена коррозии, но ее шероховатая поверхность способствует прилипанию налета, который удалить очень трудно. Такой же налет появится и на стенках камеры из стали.

Для успешной борьбы с конденсатом надо выполнить малый контур циркуляции с трехходовым клапаном, подключение твердотопливного котла к системе отопления не рекомендуется осуществлять напрямую.

Из правила есть одно исключение-при подключении теплогенератора к самотечной системе отопления, функционирующей без циркуляционного насоса, монтаж допускается осуществлять напрямую.

Теплоноситель здесь течет по принципу конвекции, по мере разогрева увеличивая скорость движения, конденсат при этом не появляется. Правда, это возможно лишь при малой мощности отопительного оборудования и в небольших домах.

Еще одна особенность работы отопительных установок на дровах – инерционность. Когда температура воды в системе достаточна, автоматика закрывает доступ воздуха в топку и останавливает процесс. Тем не менее еще какое-то время горение продолжается, температура теплоносителя превышает заданную. Такое же явление наблюдается при остановке циркуляционного насоса в результате отключения электроэнергии. Вода в рубашке может вскипеть, образуя пар, и разрушить оболочку либо порвать трубы. Чтобы этого избежать, на подающий трубопровод или прямо в бак котловой воды устанавливается группа безопасности со сбросным клапаном, настроенным на определенное критическое давление.

Схема подключения в систему отопления

Ниже представлена детальная типовая обвязка твердотопливного котла полипропиленом с малым контуром и узлом смешивания.

Назначение смесительного узла – не пропустить холодную воду из обратного трубопровода в водяную рубашку теплогенератора. Трехходовой клапан, настроенный на температуру не ниже 45º, замыкает движение теплоносителя по малому кругу до тех пор, пока его температура не достигнет установленного значения. После этого клапан подмешивает в обратный трубопровод воду из системы. Для того чтобы очищать ее от накипи и шлама, перед трехходовым краном ставится фильтр – грязевик. При этом устанавливать его нужно точно в таком положении, как изображено на схеме, вертикальный монтаж фильтра является ошибкой.

Обвязка котла с буферной емкостью


Многие производители  настоятельно рекомендуют использовать теплоаккумулятор. Буферная емкость для котла используется по следующим причинам:

  • При закрытии воздушной заслонки в камере происходит тление древесины при недостаточном количестве кислорода, а это приводит к повышению доли угарного газа (СО) в продуктах горения и увеличению загрязнения окружающей среды.
    Поэтому твердотопливный котел должен работать на средней или полной мощности, накапливая излишнее тепло в баке – аккумуляторе.
  •  После прогорания дров и угасания топки энергии, содержащейся в накопителе, хватит на какое-то время для обогрева дома. Длительность это промежутка времени зависит от объема бака.

На рисунке представлена схема обвязки твердотопливного котла с баком аккумулятором, малым контуром циркуляции и двумя смесительными узлами. Стрелками на ней показана циркуляция теплоносителя.

Альтернативой предыдущим способам подключения является обвязка твердотопливного котла с буферной емкостью (гидрострелкой). Схема подключения несколько напоминает предыдущую с той разницей, что гидрострелка не служит накопителем тепла, а предназначена для гидравлического разделения котлового контура с остальными ветвями отопления. Последних может быть множество: радиаторное отопление, теплые полы, бойлер косвенного нагрева воды для ГВС. При этом температура теплоносителя в каждой ветви нужна разная.

Ниже показана схема подключения твердотопливного котла с буферной емкостью и распределительным коллектором на бойлер и систему радиаторного отопления.

1 – теплогенератор; 2 – термодатчик; 3 – трехходовой клапан котлового контура; 4 – мембранный расширительный бак; 5 – буферная емкость; 6 – радиаторы; 7 – циркуляционный насос отопительного контура; 8 – трехходовой клапан контура отопления; 9 – комнатный терморегулятор; 10 – бойлер косвенного нагрева; 11 – циркуляционный насос контура нагрева ГВС; 12 – группа безопасности.

Совместная работа с электрическими котлами

Очень часто водонагреватели на дровах или угле становятся вторым отопительным агрегатом в помещении топочной, где уже есть газовая или электрическая установка. Их потребуется правильно связать между собой для корректной совместной работы, чтобы один агрегат подстраховывал другой. Это очень удобно, например, когда в одном из них прогорит весь уголь. Тогда автоматически включается электрический или газовый водонагреватель.

Типовая схема обвязки твердотопливного котла и электрокотла показана на следующем рисунке. Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

Заключение

Представленные схемы наиболее распространены в силу их простоты и надежности, в действительности различных способов подключения есть гораздо больше. Выбирать для себя подходящий лучше с помощью специалиста с учетом всех факторов и пожеланий.

Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом


Буферная емкость, неотъемлемая часть схемы подключения твердотопливного или электрического котла. При одновременном использовании двух типов теплогенераторов, установленных в единую систему отопления бак накопитель играет роль гидравлического разделителя.

Обвязка теплоаккумулятора с твердотопливным котлом или электрокотлом преследует несколько важных задач: аккумулирует и отдает энергию, предотвращает гидравлические удары и перегрев теплоносителя, обеспечивает равномерный нагрев теплонесущей жидкости.

Зачем нужна буферная ёмкость для ТТ или электрокотла

Теплоаккумулятор работает как электроаккумулятор. При включенном котле бак собирает тепловую энергию. Внутри ёмкости (в зависимости от модели) вмещается от 200 до более чем 3000 л воды.

Нагретый теплоноситель из котла поступает в накопительный бак, покрытый теплоизоляционным слоем. Внутри емкости теплоаккумулятора горячая вода сохраняет температуру в течение 5-18 часов. Сразу после отключения котла, выступающего основным источником тепловой энергии, вода в системе отопления начинает остывать. Недостаток тепла компенсируется за счет нагретого и сохраненного в буферной ёмкости теплоносителя.

Описанный принцип работы используется по-разному. Так, теплоаккумулятор в системе отопления с твёрдотопливным котлом устанавливается по нескольким причинам:

  • после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
  • перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
  • при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
  • бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.


Подключение буферной емкости к электрокотлу используют с несколько другой целью — с двух тарифным счетчиком. Плата за электричество по «ночному тарифу» существенно снижается. Теплоаккумулятор устанавливают с таким расчетом, чтобы нагреть его в период льготного тарифа на электроэнергию. Экономия при грамотном расчете теплоаккумулятора составит не менее 30%, по сравнению с обвязкой электрокотла без буферной емкости.

В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

Для простоты расчетов объём бака и определение расхода теплоносителя высчитывают по следующей таблице:

Жилая площадь / время автономной работы

8 час

10 час

12 час

14 час

16 час

100 м²

587 л

734 л

881 л

1028 л

1175 л

150 м²

880 л

1101 л

1321 л

1542 л

1762 л

200 м²

1174 л

1468 л

1762 л

2056 л

2350 л

Как подключить буферный накопитель к котлу

Чтобы выполнить правильную обвязку необходимо хорошо понимать, как устроен бак. Внутри накопитель — это пустая бочка. В верхней части присутствуют два патрубка для подключения к теплогенератору и системе отопления. Внизу присутствуют аналогичные отводы, для обратки.

Правильная обвязка котла с буферной емкостью должна обеспечить соблюдение нескольких условий:

  • нагретый теплоноситель в баке должен двигаться по направлению к системе отопления и вниз;
  • не допускается, чтобы охлажденную жидкость, находящуюся внизу ёмкости, выдавливало наверх.


Схема отопления с теплоаккумулятором в частном доме предназначена справиться с описанными выше задачами. Проектирование и изготовление обвязки — это сложный процесс, требующий определенных инженерных навыков.

Обвязка теплоаккумулятора с одним котлом

Существуют отличия в подключении буферной емкости в самотечной и с принудительной циркуляцией теплоносителя в системе. Разница заключается в нескольких аспектах, влияющих на схему обвязки:

Теплоаккумулятор в системе отопления с естественной циркуляцией необходимо расположить выше уровня радиаторов отопления. Компенсация давления осуществляется за счет мембранного или открытого расширительного бака.

Монтаж теплоаккумулятора к твердотопливному котлу осуществляется с применением предохраняющей и регулирующей арматуры. Обязательно устанавливают сепаратор воздуха, расширительный бак мембранного или открытого типа, трехходовой клапан, узел безопасности (манометр, сбросовый клапан, воздухоотводчик).

Схема буферной ёмкости с двумя котлами

Принцип обвязки во многом напоминает рассмотренный выше. Используется параллельное подключение электрокотла и твердотопливного котла. Подача теплоносителя осуществляется следующим способом:

  • твердотопливный котел устанавливается как основной источник тепла;
  • на подачу через трехходовой клапан с электроприводом, подключенный к термостату, ставится электрокотел;
  • после устанавливаются сепаратор воздуха и циркуляционный насос;
  • выполняется монтаж буферной емкости на отопление;
  • на обратку монтируют узел подпитки, модуль защиты от холостого хода, мембранный бак.

Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором и электрическим котлом работает следующим образом:

  • основным источником тепла остается котел на твёрдом топливе;
  • после прогорания дров и остывания теплоносителя, какое-то время нагрев поддерживается за счет буферной емкости;
  • как только температура нагрева падает до предельных значений, включается электрокотел.


Возможно подключение бойлера косвенного нагрева к теплоаккумулятору, с встроенным змеевиком ГВС. Для обеспечения достаточного количества тепла запас мощности котла должен составлять не менее 50%. Для дома с площадью 200 м², котел должен быть мощностью не менее 40 кВт. Такой производительности будет достаточной, чтобы прогреть систему отопления и зарядить теплоаккумулятор.

Варианты подключения теплоаккумулирующей ёмкости

Подключение буферной емкости и ее использование

Буферная емкость позволяет накапливать много тепловой энергии, в большом объеме нагретого теплоносителя. Затем отдавать ее в систему отопления дома постепенно, с помощью особенной обвязки. Использовать твердотопливный котел с буферной емкостью значительно удобней, комфортно.
Можно топить редко и помногу.

Фактически, буферная емкость с обычным твердотопливным котлом сейчас конкурирует с пеллетным автоматизированным котлом, или с различными модификациями твердотопливного котла на большую загрузку (т. н. длительного горения).
Какие имеются плюсы и минусы, в чем недостатки вариантов – далее…

В чем же особенность применения теплоаккумулятора и как его подключить правильно, чтобы использование было комфортным и безаварийным?

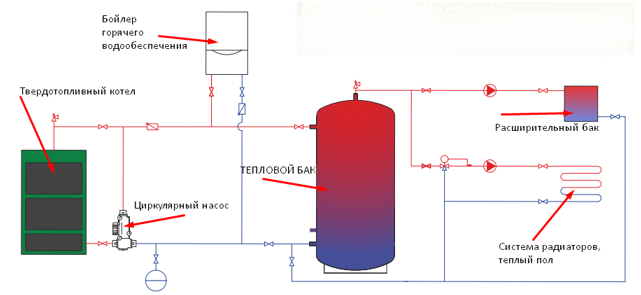

Схема подключения (обвязки) буферной емкости с твердотопливным котлом

На схеме твердотопливный котел и буферная емкость.
Схема упрощенная, не указаны краны, термометры, манометры и др.

Применены два трехходовых клапана.

Первый клапан включен в контур котла. Он предохраняет котел от низкой температуры теплоносителя (от работы ниже точки росы и увлажнения…). Клапан обязателен, так как с буферной емкостью работа кола в неблагоприятном «холодном» режиме продолжительная.

В данной схеме применяется смесительный клапан (смешивает жидкости). Направление движения жидкости по байпасу указано стрелкой.
Клапан управляется термоголовкой, датчик которой расположен на обратке котла.

Клапаном поддерживается температура на обратке котла больше чем 60 градусов.

Второй клапан находится в контуре радиаторов. Он поддерживает температуру в радиаторах по желанию пользователя. Часть обратки от радиаторов через клапан может направляться на подачу.

Здесь применяется разделительный клапан (разделяет потоки). Направление движения жидкости через байпас указано стрелкой. Датчик термоголовки радиатора размещается на подаче на входе в радиаторную сеть.

Следует обратить внимание на расположение насосов. Только с таким расположением насосов относительно трехходовых клапанов обеспечивается их работа.

Но насосы могут располагаться и на подающей ветви, принципиальной разницы нет.

Твердотопливный котел не автоматизирован, его работа должна контролироваться человеком по показаниям термометров, которыми снабжается буферная емкость. А также желательно установить термометр на трубопроводе на подаче в радиаторную сеть (в месте расположения датчика термоголовки).

Используется температурное реле в контуре радиаторов. Оно защищает пластиковые трубопроводы радиаторной сети от слишком высокой температуры. Настраивается на 85 градусов. Отключает насос радиаторного контура и включает звуковой сигнал (звонок), который предупреждает пользователя о срочной необходимости потушить горение в котле.

В сеть параллельно радиаторам может быть включен контур теплого пола.
Какие схемы используются в теплом полу

Вода ГВС нагревается во встроенном в емкость теплообменнике.

Другие схемы обвязки

Схема включения (обвязки) буферной емкости с использованием автоматического управления трехходовым клапаном с помощью сервопривода. Здесь используются одинаковые смесительные клапаны, в контуре радиаторов клапан установлен на подаче.

Схема подключения теплоаккумулятора к твердотопливному котлу с использованием автоматики управления температурой радиаторов. Используется датчик температуры на подающей ветви на радиаторы и информация с комнатных термостатов. А также управление насосом радиаторов (отключение) в случае критического повышения температуры.

Режим топки и объем емкости

Кроме твердотопливного котла буферная емкость будет полезной с электрокотлом, если подключен дешевый ночной тариф электричества. Тогда заряжать теплоаккумулятор можно ночью.

Объем теплоносителя: специалисты рекомендуют примерно тонну воды на 200 м кв. утепленного дома. Если больше – неудобно, долго заряжать. Меньше – чаще топить. При таком объеме топка примерно раз в сутки в средние морозы или реже.

Количество энергии которое может накапливать теплоаккумулятор в зависимости от емкости

Продолжительность топки напрямую будет зависеть от мощности твердотопливного котла. Рекомендуется с буферной емкостью использовать более мощный котел, чем подобранный по теплопотерям. Возможно использование котла в 2 – 3 раза мощнее, что увеличивает комфортность использования, укорачивает топку.

Как правило, с режим топки выбирают по опыту, таким образом, чтобы разогревать теплоноситель до 80 градусов. При этом радиаторная сеть работает в низкотемпературном режиме 50 – 60 градусов. Общее остывание теплоносителя на 20 – 40 градусов в течении суток обеспечивает компенсацию потери тепловой энергии домом. Количество секций радиаторов подбирается на низкотемпературный режим обогрева.

как подобрать радиаторы отопления для дома по мощности, виду

Подбор насосов и балансировка

Чтобы емкость работала правильно, у нее вверху должна находиться более теплая вода. Она же сразу забирается в радиаторную сеть. После начала топки радиаторы нагреваются сразу.
Но для этого вода по емкости должна двигаться сверху вниз. Т.е. в контуре котла расход должен быть больше. Как правило, это достигается даже одинаковыми насосам и одинаковым режимом работы (в контуре котла сопротивление меньше). Или в контуре радиаторов ставится дросселирующий кран.

Давление в системе с буферной емкостью делается пониженное – 0,7 -1,5 атм. Гидроаккумулятор подбирается объемом – 12% от объема воды в системе.

Важно. Насос контура котла нужно отключать после того как котел прогорит. Иначе произойдет ускоренное охлаждение теплоносителя через теплообменник котла и дымоход. Удобно сделать автоматику на отключение после снижения температуры в котле. В любом случае, выключатели двух насосов нужно расположить удобно на стене в месте обслуживания отопления, так как пользоваться отключением насосов придется часто.

Преимущества применения тепловых аккумуляторов

Помимо всего прочего, буферная емкость позволяет эксплуатировать твердотопливный котел в оптимальном режиме. Сжигание дров (угля) производится с наибольшей подачей воздуха, максимально эффективно (с наибольшим КПД), с наибольшей температурой, при этом образуется меньше СО, смолы и недогоревшей золы (сгорает). Все режимы с ограничением подачи воздуха являются не оптимальными для горения.

В продаже можно встретить множество дорогих буферных емкостей от Европейских производителей. Но местного производства обойдутся в 2 – 3 раза дешевле. Заказывают часто из нержавейки. Делают теплоаккумуляторы и отдельные мастера, «гаражная» емкость из черного металла 3 – 4 мм будет дешевой, но сколько времени ее можно эксплуатировать под давлением…

  • Система с твердотопливным котлом и буферной емкостью отличается значительными первоначальными затратами. Но в дальнейшем отопление дровами или (и) углем наиболее дешевое, а комфортность повышенная. В схему «просится» электрический котел, обеспеченный дешевым тарифом, что только повысит комфортность отопления.
  • Пеллетный котел автоматизированный требует обслуживания, как правило, раз в неделю. Но он еще дороже сам по себе, чем первая схема, и топливо также дорогое.
    Чем выгоднее отапливать частный дом
  • Так называемые «котлы длительного горения» с большим объемом загрузки, в целом, имеют массу недостатков, сложны и дороги (хоть и не настолько как первые схемы), рекомендованы быть не могут.
    Подробнее Какие встречаются котлы длительного горения

Схема подключения (обвязки) буферной емкости с твердотопливным котлом

Практика показала, чтобы твердотопливное котельное оборудование работало с соответствующим паспортным данным КПД, требуется его эксплуатация в режиме, приближенном к максимальному возможному. Автоматическая регулировка, связанная с уменьшением количества подаваемого в топку воздуха, позволяет увеличить продолжительность горения одной закладки. Но, горение топлива в обедненной кислородом атмосфере приводит к снижению его теплоотдачи. То есть, часть тепла попросту вылетает в трубу.

Схема подключения буферной емкости с твердотопливным котлом позволяет обеспечить стабильную работу в таком режиме и не тратить лишнее топливо.

Обвязка твердотопливного котла с буферной емкостью

В дополнение к приборам, используемым в традиционной схеме подключения, потребуется еще один циркуляционный насос и буферная емкость (тепловой аккумулятор). По своей сути, обвязка такого типа позволяет сформировать двухконтурную систему отопления, при которой теплоноситель, нагреваемый котельным оборудованием, не поступает непосредственно в радиаторы. По основной сети циркулирует вода, нагреваемая именно в теплообменнике.

Приведенная схема работает следующим образом:

  1. Теплогенератор работает в режиме максимальной мощности с высоким КПД.
  2. В течение горения закладки дров, вода циркулирует по малому контуру — котел-теплоаккумулятор. В этот период обменный бак набирает тепловую энергию, отдавая только требуемую ее часть в радиаторы.
  3. Теплоноситель основного контура нагревается за счет теплообмена в тепловом аккумуляторе, способном поддерживать стабильную температуру длительное время.
  4. При прогорании закладки топлива отопление функционирует только за счет накопленной в буфере тепловой энергии. Это позволяет отказаться от необходимости добавлять дрова или уголь, температура в системе и так будет поддерживаться на требуемом уровне.

Циркуляция в основной сети обеспечивается дополнительным насосом. А при помощи установленного трехходового клапана можно регулировать температуру теплоносителя на подаче.

Время поддержания работоспособности отопления при затухании зависит от объема включенного в систему накопителя. Для дома площадью 200 квадратов потребуется теплоаккумулятор на 1 м3 и более. Такого запаса хватит на 3-4 часа работы.

Особенности подбора оборудования для обвязки ТТ котла с теплоаккумулятором

Чтобы система работала эффективно и экономно, учитывайте следующие моменты:

  • Котел должен обладать существенным запасом по тепловой мощности. В режиме активного горения он должен обеспечивать и отопление дома, и загрузку (накопление энергии) в буфере. Рекомендовано использовать оборудование с 2-кратным резервом по теплоотдаче.
  • Скорость циркуляции теплоносителя в малом контуре (котел-буфер) должна быть выше, чем в основной сети. Подбирайте циркуляционные насосы с учетом этого требования по производительности.

Схема подключения твердотопливного котла с буферной емкостью позволяет упростить управление, поддерживать стабильную комфортную температуру в помещении при сокращении расхода топлива. Дополнительное оборудование окупается за 2-3 сезона.

Обвязка твердотопливного котла с теплоаккумулятором

Оптимальная схема обвязки твердотопливного котла с теплоаккумулятором подразумевает параллельное подключение буферной ёмкости к отопительному контуру. Резервуар устанавливается между котлом и потребителями, в качестве которых обычно выступают радиаторы или система тёплых полов. Предложенная в статье схема является наиболее простой и в то же время исключает возможность возникновения любых нештатных ситуаций, способных вывести из строя какой-либо из важных узлов системы.

Естественная или принудительная циркуляция?

Система отопления (СО) с твердотопливным котлом рассчитывается на один из двух принципиально различных режимов работы. В зависимости от характера движения теплоносителя, СО бывает с естественной (ЕЦ) и принудительной (ПЦ) циркуляцией. Естественный ток воды в трубах происходит за счёт разницы в физических свойствах горячей и холодной воды. Жидкость с большей температурой имеет и больший объём, вследствие чего она постоянно вытесняет менее нагретую воду. Если правильно рассчитать диаметры труб и все необходимые уклоны, то теплоноситель будет иметь достаточную скорость движения, чтобы полноценно передавать тепло с котла на радиаторы.

В системах с принудительной циркуляцией за интенсивность перемещения воды по трубам отвечает циркуляционный насос. Наибольшей безопасности и эффективности работы отопительного контура с теплоаккумулятором (ТА) можно достичь включением сразу двух таких насосов. Один устанавливается между котлом и ТА, а второй — после ТА на линии подачи или оттока теплоносителя (до или после батарей). Размещение двух насосов практикуется не случайно. Это позволяет свести к минимуму образование конденсата в теплогенераторе, а также достичь высокого качества теплообмена между горячей водой в котле и батареями в доме.

Чтобы получить аналогичное КПД от теплосистемы с естественной циркуляцией, требуются очень точные гидравлические расчёты. Особенно много подводных камней возникает, когда в схему включается тепловой аккумулятор. Дополнительная буферная ёмкость имеет большой потенциал запасать энергию. Если этот потенциал направить не в то русло, то он начнёт расходоваться на понижение эффективности теплообмена. А это напрямую будет влиять на расход топлива и увеличит ежегодные затраты в отопительный сезон.

Таким образом, чтобы не переплачивать каждый год лишние деньги на топливо для котла, лучше сразу выбрать систему с принудительной циркуляцией. Отопление на ЕЦ теоретически может быть рассчитано с производительностью, сопоставимой с эффективностью ПЦ, но для этого придётся полностью положиться на профессионализм монтажной бригады. На практике только небольшое количество специалистов способны изготовить такой качественный гидравлический контур с ЕЦ и теплоаккумулятором.

Оптимальная схема обвязки твердотопливного котла с ТА

Ключевыми пунктами в проектировании хорошей системы являются её безопасность и высокий КПД. За надёжность работы и исключение потенциально опасных случаев в любой СО отвечает так называемая группа безопасности. Она состоит из трёх элементов:

  1. Предохранительный клапан для сброса излишков давления
  2. Манометр для визуального контроля давления
  3. Воздухоотводчик для автоматического удаления воздуха из системы

Группа безопасности выглядит как металлический трезубец, и каждым «зубом» в нём является один из перечисленных выше приборов. Она устанавливается первой, на трубе подачи горячего теплоносителя. До группы безопасности нельзя размещать ничего, никаких клапанов, кранов или других элементов. Следующим элементом на подаче устанавливается тройник для создания малого контура котла.

Малый контур системы отопления

Задача малого контура заключается в том, чтобы повысить температуру теплоносителя, входящего в котёл по обратному трубопроводу. После группы безопасности размещается тройник. Он разделяет поток на две части — одна движется дальше к теплоаккумулятору, а вторая по дополнительной трубе направляется сразу в канал обратки через трехходовой смесительный клапан.

Этот клапан имеет терморегулятор, который связан с температурным датчиком, размещённым непосредственно перед входом обратного контура в котёл. Когда температура теплоносителя на возврате в котёл низкая, клапан полностью открыт и вода движется только по самому короткому пути, не доходя до холодного буферного бака. При получении сигнала от температурного датчика, что вода на обратке достигла 60 °С, клапан понемногу закрывается и пускает теплоноситель уже на ТА и в контур с радиаторами.

Чем больше прогревается вода, тем большее её количество идёт на тепловой аккумулятор и в батареи и тем меньше её движется по короткому контуру с клапаном. За это отвечает терморегулятор в клапане, который полностью закрывает короткий контур, когда охлаждённая вода из СО на входе в котёл достигает приемлемой температуры. Включение в схему трёхходового клапана с терморегулятором защищает котёл от холодного теплоносителя на обратке, который при больших объёмах гидравлического контура достаточно долго остаётся холодным.

Без такой защиты на входе в теплогенератор продолжительный период поступает охлаждённая вода. Вследствие чего в котле образуется и скапливается значительное количество конденсата. Опасность конденсата в том, что он содержит определённое количество кислоты. Неправильная обвязка приводит к постоянному воздействию этой кислой среды на металлический корпус теплогенератора. Несмотря на низкую концентрацию, кислый раствор при непрерывном контакте с металлом способен разъесть корпус всего за один сезон.

Между трехходовым смесительным клапаном и точкой входа обратного контура в котёл находятся ещё два устройства. Первое — это циркуляционный насос, ответственный за перемещение теплоносителя по малому кругу. А ближе всего к котлу находится расширительный бак или экспанзомат. Данное устройство выполняет функцию принятия на себя излишков давления в системе. Так как внутри бака вода находится под давлением, он способен не только принимать излишки давления, но и восстанавливать его недостаток, приводя тем самым систему в баланс. Его нужно включать обязательно через кран или вентиль, чтобы можно было при необходимости безболезненно снять устройство для замены или ремонта.

Подключение теплового аккумулятора и батарей

После разветвителя малого контура труба подачи теплоносителя входит в верхнюю точку теплоаккумулятора. Снизу из бака выходит труба обратного круга и подключается к трёхходовому клапану. Таким образом, контур между котлом и ТА замыкается. После бака на подаче в радиаторный контур устанавливается трёхходовой распределительный клапан. Дополнительная труба, идущая к каналу обратки радиаторного круга, соединяется с ним тройником.

Распределительный клапан, в отличие от смесительного устанавливается для частичного подмеса охлаждённого теплоносителя в трубопровод подачи. Если теплоноситель в системе горячий и ТА заряжен полностью, клапан минимизирует забор подогретой воды из буферной ёмкости. Он возвращает остывшую жидкость обратно в подачу, направляя её через тройник по трубе в клапан. Для этого к клапану подключается температурный датчик, который размещается сразу после второго циркуляционного насоса (ЦС) в радиаторном контуре.

ЦС монтируется либо на подаче, либо на обратке. Принципиального значения нет. Главное, чтобы он шёл после клапана, если он на трубе горячего контура. Либо перед тройником, если включение насоса осуществляется на трубе возврата охлаждённого теплоносителя. Этот насос нуждается в своевременном автоматическом выключении. С помощью двухпозиционного термостатического переключателя. Если в системе используются пластиковые трубы, их нужно защитить от расплавления перегретым теплоносителем.

После насоса на подаче устанавливается термостат, который отслеживает температуру входящей в радиаторный контур воды. При перегреве буферной ёмкости выше 100 °С и клапан по каким-то причинам даст сбой, то из ТА будет постоянно забираться слишком горячий теплоноситель. Термостат в штатном режиме работы системы позволяет насосу качать воду, но, когда жидкость превышает допустимые температурные показатели, температурный датчик срабатывает и переключатель размыкает контакт, идущий на насос, останавливая движение в контуре. Одновременно подаётся сигнал на звонок, который оповещает хозяина дома о необходимости срочной остановки котла.

Далее, по ходу трубопровода, размещается необходимое количество радиаторов для качественного прогрева всех помещений частного дома. В системе с тепловым аккумулятором все описанные выше узлы и элементы имеют важное значение. Функция каждого направлена на повышение КПД теплосистемы и обеспечение должного уровня безопасности. Серьёзного подхода также требует процесс выбора ТА. Рекомендуем устанавливать тепловые аккумуляторы Термико, так как этот производитель выпускает очень долговечные и прочные буферные ёмкости. Более дешевые или, тем более, самодельные резервуары здесь ставить не следует. Постоянный высокий показатель давления в гидравлическом контуре способен продолжительное время выдерживать только качественный заводской теплоаккумулятор.

Как делается обвязка твердотопливного котла

Устройство системы отопления в частном доме начинается с установки котла. Во многих загородных поселках отсутствует газопровод с природным газом. Инструкция, как правильно подключить твердотопливный котел облегчит эту проблему.

Блок: 1/5 | Кол-во символов: 230
Источник: https://pechiexpert.ru/instruktsiya-kak-pravilno-podklyuchit-tverdotoplivnyj-kotel/

Характеристика твердотопливного оборудования

Газовые магистрали и стабильное электроснабжение в России до сих пор есть не в каждом регионе. Кроме того, электроэнергия стоит недешево. За городом нередко происходят сбои в подаче электричества, а возможность воспользоваться газом существует не всегда. Именно поэтому установка твердотопливных котлов отопления в частном доме имеет массу достоинств:

  1. 1. Можно использовать именно те теплоносители, которые доступны в конкретном регионе и стоят недорого, например, уголь, дрова, отходы древесины, торф и т. д.
  2. 2. Котлы, работающие на твердом топливе, самые дешевые среди оборудования этой категории.
  3. 3. Существует большой ассортимент таких аппаратов, к каждому из которых можно докупить нужные вспомогательные детали и автоматику, если это необходимо.
  4. 4. Для монтажа твердотопливного агрегата не нужно получать разрешение администрации, в отличие от газовых котлов.

Однако каждая система имеет не только плюсы, но и минусы. К недостаткам такого оборудования относят:

  1. 1. Пожароопасность. Она больше касается дизельных и газовых устройств, но при проблеме с проводкой может возникнуть и с электрическим котлом. Схема подключения твердотопливного котла обладает такой же опасностью, как и все другие разновидности систем.
  2. 2. Нужно контролировать, сколько теплоносителя находится в топке. Нельзя просто включить твердотопливное оборудование и забыть о его работе. В пеллетные котлы и устройства длительного сгорания можно подкладывать теплоноситель реже, но такие системы отличаются меньшей автономностью.
  3. 3. Процессом горения топлива сложно управлять, в то время как в газовых и электрических моделях можно просто отключить электроэнергию или перекрыть газ.

Схема обвязки твердотопливного котла в системе отопления

1.1

Разновидности котлов

Системы различаются в зависимости от того, на каком теплоносителе они работают. Чаще всего используют следующее топливо:

  • торф;
  • дрова;
  • древесные отходы;
  • брикеты и пеллеты;
  • уголь.

Также существуют котлы комбинированного типа. Они могут функционировать на двух или более теплоносителях (например, дровяное горючее + газ/дизель, дрова/электричество и т. д. ). Их использование выгодно в таких случаях:

  1. 1. В местности проживания оба теплоносителя имеют невысокую цену и отличаются доступностью. В такой ситуации это очень удобно. Если закончились дрова, всегда существует возможность перейти на газ, отключили электричество — можно применять дрова или угольную разновидность топлива.
  2. 2. При двухтарифной оплате электричества. Можно использовать дрова в течение дня, а в ночное время суток, когда электричество стоит дешево, включать электрическое отопление.

Кроме того, существуют котлы длительного горения. Такое оборудование делится на три разновидности:

  1. 1. С верхним розжигом. Пламя распространяется сверху вниз, поэтому закладка сгорает медленнее.
  2. 2. С ограничениями по подаче воздуха и удлиненной топкой. Пламя распределяется по горизонтали. Сокращая количество кислорода, необходимого для сгорания, можно уменьшить интенсивность пламени.
  3. 3. Пиролизные. Имеют две камеры, в одной из них сгорает теплоноситель, а в другой дожигаются газы, испаряющиеся при горении. Такое оборудование очень эффективно, однако оно имеет более высокую цену, чем другие модели.

Схема для сборки твердотопливного котла своими руками

1.2

Обвязка аппарата

В комплект к котлу крайне редко идут автоматика, насос и группа безопасности. Все необходимые элементы владелец приобретает дополнительно, основываясь на особенностях оборудования. Следующий шаг — сделать систему более функциональной. Для этого пригодятся такие приспособления:

  1. 1. Теплоаккумулятор. Благодаря этому инструменту в доме не будет возникать резких перепадов температуры при перезагрузке котла. Оборудование представляет собой большой бак, который нужно вмонтировать между подающей трубой и котлом. Для того чтобы отрегулировать температурный режим, на выходе из бака ставят смеситель с клапаном-трехходовкой.
  2. 2. Бойлер для косвенного обогрева для ГВС устанавливают параллельно системе отопления. Его снабжают собственным насосом и смесителем для того, чтобы вода не остывала во время движения.

Схема и особенности подключения газового котла своими руками

1.3

Открытая самотекущая система

Перед тем как подключить твердотопливный котел отопления своими руками, нужно ознакомиться с основными типами разводки. Их существует несколько.

Система открытого типа с естественной циркуляцией — это самая безопасная схема отопления дома твердотопливным котлом. Она имеет следующие особенности:

  1. 1. В контуре располагается расширительный бак (его помещают в наиболее высокой области трубопровода).
  2. 2. В системе нет циркуляционного насоса. Вода перемещается с помощью естественной циркуляции. Для такой схемы используют трубы с большим сечением, их размещают под легким углом, чтобы вода могла свободно стекать.

Открытая система имеет много преимуществ. Можно выделить следующие плюсы такой схемы:

  1. 1. Обогрев не зависит от электричества, поскольку в системе нет циркуляционного насоса.
  2. 2. Устройства для обвязки обойдутся недорого (не требуется насос, открытый бак стоит меньше, чем мембранный).

Однако схема также имеет и минусы. Следует обратить внимание на такие отрицательные факторы при ее использовании:

  1. 1. Сделать монтаж будет сложно. Необходимо располагать трубы под определенным уклоном, размещать детали обвязки на нужной высоте.
  2. 2. В систему будет попадать кислород, который рано или поздно повлечет за собой образование коррозии.
  3. 3. В открытой схеме происходит частичное испарение энергоносителя, поэтому его нужно будет восполнять.
  4. 4. Даже если трубы имеют большой диаметр, самотекущая система все равно будет более медленной, нежели принудительная. Нужно оснастить все отопительные устройства регулировочными кранами, число запорной арматуры должно быть минимальным. Однако даже при таком подходе прогрев контура не будет очень эффективным.

Профессионалы рекомендуют помещать в расширительный бачок 1—2 см слоя минерального масла. Это позволит уменьшить поступление кислорода в устройство, благодаря чему энергоноситель будет испаряться в меньшем количестве.

1.4

Закрытый контур с естественной циркуляцией

В этой схеме также нет циркуляционного насоса, однако присутствует другой вид расширительного бака — мембранный (закрытый). Здесь конфигурация аналогична предыдущей системе (трубы большого диаметра, размещенные под небольшим углом), но удастся избежать нескольких минусов, свойственных открытым системам:

  1. 1. Через закрытый бак в трубопровод не поступает кислород, соответственно, коррозия будет развиваться медленнее.
  2. 2. Нет необходимости постоянно восстанавливать число энергоносителя в контуре.

Закрытая система с естественной циркуляцией — это отличный вариант. Однако при ее использовании обязательно нужно учитывать следующие детали:

  1. 1. В емкость бака должно помещаться как минимум 10% количества энергоносителя.
  2. 2. На подающую трубу нужно установить предохранитель. Тогда при давлении больше 3 атмосфер клапан будет избавляться от лишнего теплоносителя.
  3. 3. В верхней области контура нужно вмонтировать воздухоотводчик.

Блок: 2/4 | Кол-во символов: 7012
Источник: https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html

Особенности монтажа

Монтаж твердотопливного котла с насосом может быть проведен только в закрытой системе. Принудительная циркуляция имеет следующие плюсы:

  1. 1. Помещение будет прогреваться равномерно, теплоноситель двигается с высокой скоростью.
  2. 2. Нет необходимости применять большие трубы. Лучше всего использовать изделия из полипропилена, а не пластиковые.
  3. 3. Монтаж производится максимально просто, не нужно размещать трубы под уклоном.

Но при принудительном течении давление будет более высоким, поэтому к группе безопасности предъявляются повышенные требования.

Установка такого контура не исключает возможности перейти на самотекущий режим при неисправности насоса или сбое в энергосистеме. Подсоединение циркулирующего насоса происходит параллельно и с отсекающими вентилями на байпасе.

Обычно насос монтируется в трубопровод в области обратной трубы около котла, так как в этом месте наименьшая температура. Такой подход позволяет сэкономить ресурсы прибора. Кроме того, это наиболее безопасно, поскольку при размещении на подающую трубу пары будут перекрывать циркуляцию, если произойдет закипание жидкости в котле. Перед насосом в области обратной магистрали ставится фильтр.

2.1

Коллекторная разводка

В разветвленном трубопроводе с большой длиной единственного насоса может быть недостаточно. В такой ситуации монтируют несколько устройств, иногда могут даже ставить по одному на каждый контур (отдельно на теплый пол, ГВС, радиаторы). Теплый пол имеет температуру около 50 градусов, поэтому насос можно установить на входе в контур.

Коллекторная разводка лучше всего подходит для большого частного дома. Энергоноситель перемещается в каждый контур от котла по предназначенной для него трубе. Вода не остывает, теплота будет распределяться равномерно.

Коллектор состоит как минимум из обратной и прямой гребенок. У их торцов размещены необходимые магистрали, к штуцерам параллельно подсоединяются обратные и прямые контурные трубы. На входе в коллектор размещаются предохранитель и манометр. На противоположной стороне на теплую гребенку устанавливают воздухоотвод, а на холодную — кран, предназначенный для слива энергоносителя из оборудования. Чтобы в контурах был различный температурный режим, в трубы ставят краны для регулировки.

Другой вариант, позволяющий настроить разные температурные режимы, — это гидрострелка. Для этого трубу с большим сечением размещают вертикально и соединяют ее с обраткой котла и прямой трубой. К корпусу в различных областях подсоединяют контуры. Чем выше подключение, тем более горячим будет энергоноситель.

В маленьких контурах температурный режим можно настроить другим способом. Нужно соединить торцы гребенок с байпасом. Если открыть вентиль, тогда жидкость из обратки смешается с горячей водой из подающей трубы.

2.2

Группа безопасности

Приборы контроля уровня безопасности нужны для того, чтобы обеспечить защиту трубопровода от последствий проблем с давлением, предотвратить перегрев ТТА-устройства и нормализовать температуру. Также приспособления не позволяют образовываться конденсату. Чаще всего это происходит из-за чрезмерно высокой температурной вилки между обраткой и подачей. Нормальная дельта температур должна быть равна 20 градусам. К категории группы безопасности относятся следующие устройства:

  • воздухоотвод;
  • регулировочная арматура, включая клапаны термостатического назначения;
  • аварийный теплообменник;
  • предохранитель для сброса избытка давления;
  • контрольный манометр.

Блок: 3/4 | Кол-во символов: 3420
Источник: https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html

Схема с теплоаккумулятором

В ряде стран Евросоюза введены правила, согласно которым схемы подключения твердотопливных котлов в систему отопления обязательно должны включать в себя теплоаккумулятор. Без него эксплуатация таких отопителей просто запрещена. Причина – в высоком содержании угарного газа (СО) в выбросах во время ограничения подачи кислорода в топку для уменьшения интенсивности горения.

При нормальном доступе воздуха образуется безвредный углекислый газ (СО2), поэтому топка должна функционировать на полную мощность, отдавая энергию теплоаккумулятору. Тогда содержание СО не будет превышать экологические нормы. На постсоветском пространстве таких требований пока что нет, соответственно, мы продолжаем перекрывать доступ воздуха с целью добиться медленного тления древесины, например, в котле длительного горения.

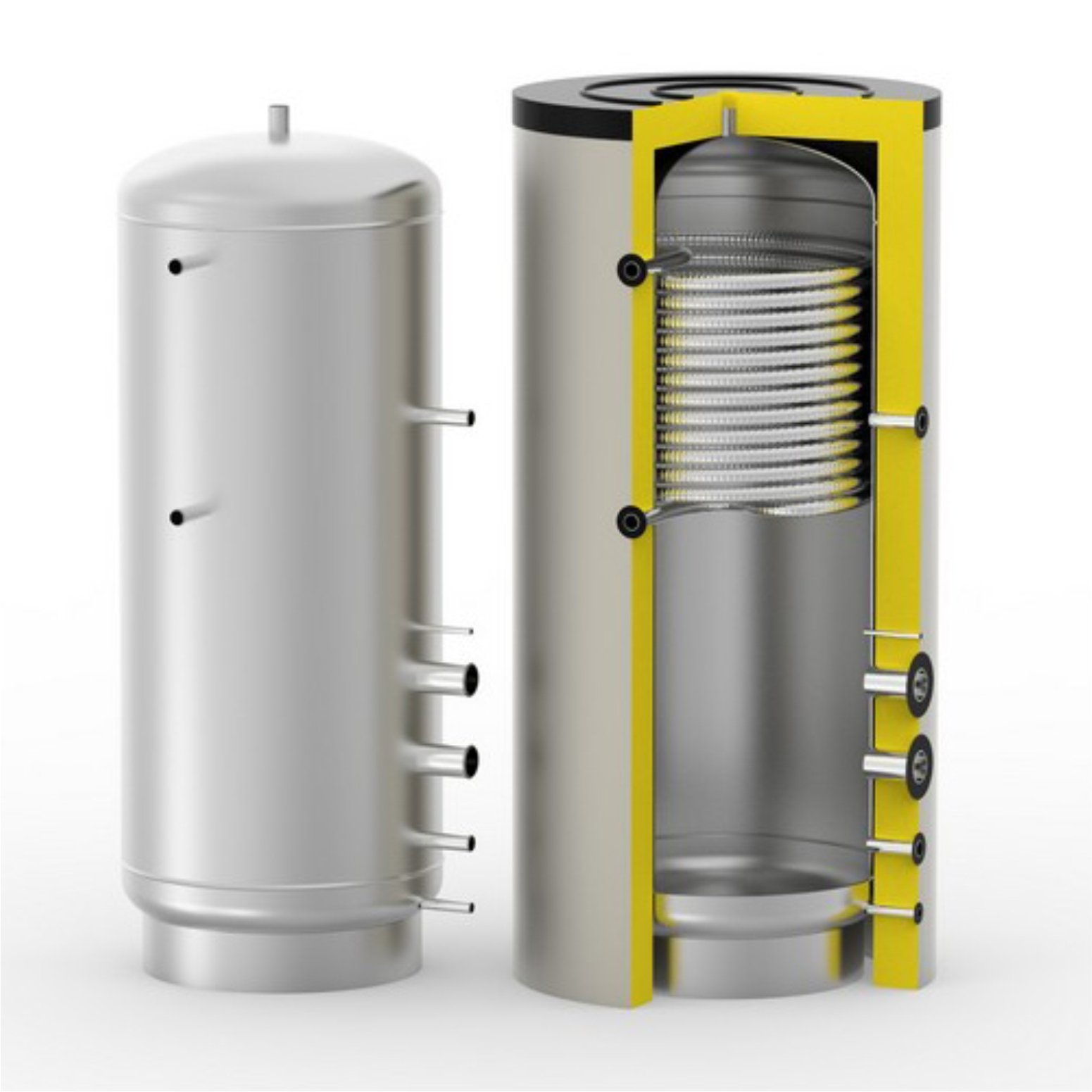

Теплоаккумуляторы имеются в продаже как готовое изделие, хотя многие умельцы делают их самостоятельно. По большому счету, это бак, покрытый слоем теплоизоляции. В заводском исполнении может иметь встроенный контур ГВС и ТЭН для подогрева воды. Такое решение позволяет накапливать тепло от дровяного котла, а в моменты его простоя – обеспечивать обогрев дома в течение какого-то времени. Схема соединения котла с теплоаккумулятором показана на рисунке:

Примечание. В схеме вместо смесительного узла, состоящего из нескольких элементов, установлено готовое устройство, выполняющее те же функции, — LADDOMAT 21.

Блок: 3/5 | Кол-во символов: 1440
Источник: https://cotlix.com/sxemy-podklyucheniya-tverdotoplivnogo-kotla-v-sistemu-otopleniya

Твердотопливный котёл для отопления дома своими руками

Следующий Пост

Блок: 3/4 | Кол-во символов: 69
Источник: https://kaminguru.com/kotel/shemy-podkljuchenija-tverdotoplivnogo.html

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Блок: 4/7 | Кол-во символов: 2368
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Полезные советы

ТТ котлы не являются экологически чистой системой, поэтому для монтажа обязательно потребуется котельная. При установке нужно учитывать перечень правил:

  1. 1. Расстояние от топки до стены должно быть не меньше одного метра.
  2. 2. Вентканалы нужно оборудовать на расстоянии 50 см от пола и 40 см от потолка.
  3. 3. Перед топкой необходимо выполнить настил (подойдет лист асбеста или металла размером не меньше 50х70 см).
  4. 4. Над оборудованием монтируют дымоход. Информация об оптимальных координатах дымохода указана в инструкции к устройству.

В дымоходной трубе нужно сделать люки для очищения от сажи. Сборник конденсата необходимо установить на стыке с котлом.

Те части металлических труб, которые находятся в холодных зонах, следует защитить с помощью материалов для термоизоляции. Для этого идеально подойдет базальтовая вата.

ТТ котлы отлично подходят для установки в загородном доме. Существует несколько схем отопления. Только владелец сможет решить, какой вариант подходит ему больше всего. Каким бы ни был выбор, полезные рекомендации помогут провести установку максимально эффективно.

Блок: 4/4 | Кол-во символов: 1092
Источник: https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

  • природном газе и дровах;
  • твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Блок: 5/7 | Кол-во символов: 1997
Источник: https://otivent.com/obvyazka-tverdotoplivnogo-kotla

Согласованная работа твердотопливного, газового и электрического котлов отопления

При желании можно с помощью достаточно простой схемы подключения объединить работу 3-х и более различных видов отопительных котлов дополнительно к твердотопливному, который всё же остаётся самым приемлемым и экономным по части потребления растопочных ресурсов.

Блок: 5/5 | Кол-во символов: 343
Источник: https://pechiexpert.ru/instruktsiya-kak-pravilno-podklyuchit-tverdotoplivnyj-kotel/

Правила эксплуатации твердотопливных котлов

Отопительная система в доме — это сложный механизм, за которым необходимо следить и строго выполнять все правила эксплуатации и техники безопасности, если хотите долго и эффективно ее использовать.

Дымоход

Для нормальной работы теплогенератора необходимо очень внимательно и правильно выстроить дымоход.

Труба дымохода:

  • изготовляется из огнеупорных жаростойких материалов, не поддающихся коррозии;
  • обязательно с утеплителем из базальтовой минеральной ваты во избежание образования конденсата;
  • сечение трубы — от 150 до 300 мм в зависимости от мощности топливного агрегата;
  • высота трубы — от 6 до 10 метров;
  • внутренние стенки трубы должны быть гладкими, без неровностей и шероховатостей.

Предупреждение:

  • перед началом отопительного сезона провести ревизию дымохода: вдруг за лето туда что-нибудь попало;
  • после завершения сезона обязательно почистить дымоход от сажи и нагара, в противном случае может произойти возгорание сажи в дымоходе.

Иногда получается, что очень сильная тяга в дымоходе, тогда прибегают к помощи дроссельного клапана.

Теплогенератор

Очень важно правильно произвести первую растопку агрегата. Теплогенератор при изготовлении обрабатывается специальными маслами, поэтому при первой растопке появляется непривычный запах — это выгорает масло. Ничего страшного не происходит: в течение часа необходимо постоянно проветривать помещение, масло выгорит, агрегат готов к дальнейшему использованию.

Загружать топливную камеру необходимо с закрытым поддувалом, до предела наполняя печь.

Для поддержания эффективной работы агрегата длительное время, его необходимо регулярно чистить. Сажа может перекрыть выход в дымовую трубу и уменьшить тягу или может просто загореться сама, при этом выделяются угарные газы. Чистят полностью остывший агрегат, процедуру эту необходимо проводить регулярно один раз в месяц.

Запрещается:

  • устанавливать любую запорное оборудование между теплонагревателем, группой безопасности и расширительным бачком;
  • эксплуатация теплогенератора с открытыми дверцами;
  • растапливать агрегат без воды или другого теплоносителя в системе;
  • разжигать топливо при помощи ГСМ: бензина или солярки;
  • затапливать агрегат при плохой тяге в трубе;
  • оставлять без надзора действующий агрегат на длительное время;
  • на поверхности аппарата оставлять воспламеняющиеся предметы: бумагу, газеты, тряпки;
  • поблизости действующего теплогенератора нельзя оставлять маленьких детей без присмотра;
  • весной, когда прекращаете топить котел, обязательно нужно сделать техуход: почистить его и смазать подвижные части механизма.

Топливо

Выбор топлива — очень серьезная проблема, к ней нужно отнестись ответственно.

Качество топлива и его свойства:

  1. Теплопроводность. Сухое топливо горит лучше, и теплопроводность выше, чем у влажного. По видам топлива в сторону уменьшения теплопроводности распределяются: уголь, брикеты из твердолиственных пород, дрова, пеллеты, торф. Дрова распределяются так: сначала дуб, потом береза, ольха, тополь. Хвойные породы брать не рекомендуется из-за образования смолы, которая оседает на стенках котла.
  2. Размеры и фракция. Мелкие дрова сгорят быстрее. Поэтому дрова должны быть чем крупнее, тем лучше, но нужно учитывать размеры топочной камеры.

Блок: 6/7 | Кол-во символов: 3227
Источник: https://otoplenie-expert.com/sistemy-otopleniya/pravilno-podklyuchit.html

Видео

В этом видеоролике можно услышать ценные советы специалистов, как правильно произвести подключение теплогенератора.

Блок: 7/7 | Кол-во символов: 122
Источник: https://otoplenie-expert.com/sistemy-otopleniya/pravilno-podklyuchit.html

Также фото: ПОСМОТРЕТЬ ФОТО УСТАНОВКИ ОТОПИТЕЛЬНЫХ КОТЛОВ НА ТВЕРДОМ ТОПЛИВЕ

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить- всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Блок: 7/7 | Кол-во символов: 604
Источник: https://domkotlov.by/stati/stati-po-tverdotoplivnym-kotlam/podklyuchenie-tverdotoplivnogo-kotla

Кол-во блоков: 21 | Общее кол-во символов: 28555
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://oventilyacii.ru/otoplenie/shema-podklyucheniya-tverdotoplivnogo-kotla.html: использовано 3 блоков из 4, кол-во символов 11524 (40%)
  2. https://otivent.com/obvyazka-tverdotoplivnogo-kotla: использовано 2 блоков из 7, кол-во символов 4365 (15%)
  3. https://otoplenie-expert.com/sistemy-otopleniya/pravilno-podklyuchit.html: использовано 4 блоков из 7, кол-во символов 6409 (22%)
  4. https://domkotlov.by/stati/stati-po-tverdotoplivnym-kotlam/podklyuchenie-tverdotoplivnogo-kotla: использовано 2 блоков из 7, кол-во символов 744 (3%)
  5. https://cotlix.com/sxemy-podklyucheniya-tverdotoplivnogo-kotla-v-sistemu-otopleniya: использовано 2 блоков из 5, кол-во символов 4690 (16%)
  6. https://pechiexpert.ru/instruktsiya-kak-pravilno-podklyuchit-tverdotoplivnyj-kotel/: использовано 3 блоков из 5, кол-во символов 754 (3%)
  7. https://kaminguru.com/kotel/shemy-podkljuchenija-tverdotoplivnogo.html: использовано 1 блоков из 4, кол-во символов 69 (0%)

Обвязка теплоаккумулятора: схемы, пояснения, принцип работы

Подключить теплоаккумулятор (буферную емкость) для отопления можно десятком разных способов. Есть самые простые — просто трубы подключить, есть сложнее, с большим количеством элементов, которые решают различные задачи. Разберем, как подключить теплоаккумулятор, по порядку, с возможностями схем, для разных потребителей. Рассмотрим плюсы и минусы каждой из схем.

Обвязка теплоаккумулятора: упрощенная схема

Буферную емкость ставят между водогрейной печью/котлом и системой отопления. В самом простом варианте подключают трубы напрямую, без каких-либо излишеств (см. рисунок ниже). Вот только лучше поставить отсечные краны  на каждом из отводов — перед и после емкости. Это даст возможность отключать емкость, проводить ремонтные работы с баком и не сливать при этом теплоноситель из системы. Еще очень желательны фильтры.

В чем недостаток такой схемы подключения теплоаккумулятора для системы отопления? При поступлении в теплообменник котла теплоносителя с низкой температурой, образуется конденсат. Он состоит из очень едких жидкостей, которые разрушают металл. Испаряясь, этот конденсат оставляет толстый слой налета на теплообменнике, что очень сильно снижает эффективность (теплообменник хуже нагревается). Ситуация с холодной обраткой появляется во время старта системы, пока не нагрет теплоноситель. Так как в данной схеме греться должен весь объем, конденсат выпадает продолжительное время, что приводит к быстрому снижению эффективности отопления, разрушению теплообменника.

Самая простая схема подключения теплового аккумулятора к системе отопления

Второй недостаток этой схемы: вода в емкости может быть очень горячей — до 90°C и больше. Если подавать ее в радиаторы напрямую, в помещениях может быть слишком жарко, к тому же о нагретые до такой температуры радиаторы можно серьезно обжечься. На теплый водяной пол, такой горячий теплоноситель вообще давать нельзя — все расплавиться.

И, самое важное, в данной схеме нет циркуляционного насоса. То есть, движется теплоноситель по естественным причинам: благодаря уклону труб (не забудьте, кстати, о правильном уклоне) и разнице температур между подачей и обраткой. Но такое движение медленное и малоэффективное, особенно при понижении температуры в баке. Такая схема малоэффективна. Для того чтобы теплоноситель двигался быстрее, ставят циркуляционный насос.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Обратите внимание, что реализовывать эту схему можно только на стальных или медных теплообменниках. С чугунными — нельзя. При попадании холодной воды они могут лопнуть.

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

  • малый, как на первой картинке;
  • часть теплоносителя идет на ТА через клапан;
  • из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

  • подача — не заходя на клапан — в ТА;
  • обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода. Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы.

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Wood Boiler встречает Modern Hydronics

Когда я сижу здесь в этот холодный декабрьский день, я вспоминаю, почему гидроника остается главной системой отопления здесь, на холодном и снежном Северо-востоке. Они обеспечивают тепло, которое не может воспроизвести никакая система принудительной подачи воздуха. Я могу засвидетельствовать это, так как в настоящее время живу в доме, который отапливается с помощью системы теплового насоса с принудительной подачей воздуха. Температура внутри дома сейчас составляет 72 градуса по Фаренгейту, но я все еще чувствую холод. Такова природа принудительного воздуха. Я собираюсь установить в своем доме несколько панельных радиаторов, но это одна из тех вещей, к которым я еще не дошел.

Когда я думаю обо всех гидравлических системах, которые я установил, на ум приходит именно одна. Возможно, это одна из самых интересных работ, которые я сделал на сегодняшний день. В некотором смысле это гибридная система. Он использует несколько источников топлива и имеет несколько типов излучателей. Двумя источниками тепла являются конденсационный газовый котел HTP и высокоэффективный дровяной котел Econoburn, подключенный к буферному резервуару на 1000 галлонов. В доме есть теплые полы с подогревом, плоские радиаторы и высокоэффективный плинтус.

Когда ко мне впервые обратился домовладелец, работа казалась достаточно простой. Он хотел установить дровяной котел и связать его с существующей системой лучистого отопления. Как это часто бывает, все не так просто, как кажется, и эта работа не была исключением из этого правила.

Обстановка была великолепна. Это был красивый бревенчатый дом, расположенный в горах. Только звуки природы уловили слух.

Бревенчатые дома создают ауру комфорта и уюта, но на самом деле их очень трудно отапливать.Бревна со временем сжимаются и трескаются, изменяя скорость проникновения воздуха.

Когда я вошел в подвал и впервые увидел систему, мое сердце немного упало. Я понял, что нам нужно будет сделать немало ремонта, прежде чем мы сможем успешно подключить новый дровяной котел.

Вот список того, что я обнаружил не так в существующей системе:

  • Вода текла по радиантной трубке 180 F
  • Излучающая трубка была установлена ​​с тонкими пластинами теплопередачи из фольги.
  • ГВС был подключен к отопительной зоне, что означает отсутствие приоритета ГВС.
  • Котел не работал по кривой ODR.
  • Перепутаны подающие и обратные трубопроводы котла.
  • В некоторых областях было недостаточное излучение, из-за чего паркетные полы сильно нагревались.

К счастью для меня, домовладелец был инженером-механиком на пенсии, и он понимал важность исправления всех этих ошибок.Мне нравится работать с инженерами, поскольку они склонны разбираться в нюансах механического мира. Мы решили, что сначала исправим все эти проблемы, прежде чем продолжить установку Econoburn. Он снял изоляцию с пола и установил тяжелые прессованные алюминиевые теплообменные пластины, а я исправил остальные ошибки. Я не завидовал этой работе!

После всего этого пришло время перейти к чертежной доске. Как и в случае с каждой такой работой, необходимо выполнить точный расчет тепловой нагрузки.Этот был немного жестче большинства из-за массивных бревенчатых стен. Я нанял парня, чтобы тот зашел с воздуходувкой и проверил дом на предмет проникновения. Это был единственный способ получить точный номер ACH. Это также позволило домовладельцу увидеть, где может потребоваться дополнительная защита от атмосферных воздействий. С помощью расчета тепловой нагрузки для каждой комнаты я смог увидеть, сколько излучения требуется для каждой комнаты.

Одна из целей этого проекта заключалась в том, чтобы каждая зона в системе требовала одинаковой температуры воды.Мы также хотели получить как можно более низкую температуру подаваемой воды, чтобы максимизировать эффективность газового котла и увеличить теплопроизводительность буферных резервуаров. Мы обнаружили, что нам пришлось добавить дополнительное отопление к большинству областей, отапливаемых сияющим полом. Мы установили смесь Buderus, плоских радиаторов и высокоэффективного плинтуса Heating Edge, чтобы дать комнатам дополнительный импульс, в котором они нуждались.

Когда в доме все было решено, пришло время заняться установкой дровяного котла.Дровяной котел был установлен в сарае, поэтому нам потребовалось около 200 футов подземного трубопровода. Для подземного трубопровода мы выбрали R-flex от Watts Radiant. Это одна из лучших подземных трубопроводных систем, производимых в настоящее время, и с ней неплохо работать, если погода не слишком холодная. Однако это не работа для одного человека! Котел Econoburn отличается от большинства котлов своим двухступенчатым сгоранием. Он горит очень горячим и чистым.

Вторая ступень может гореть при температуре до 2000 F, не выделяя видимого дыма.Хитрость, однако, в том, что как только вы ее зажжете, лучше дать ей гореть, пока все дрова в топке не исчезнут. Это способствует наиболее чистому горению и максимальной эффективности. Единственный способ достичь этой цели - подключить его к буферным резервуарам. Это позволяет хранить БТЕ от котла в буферном баке, чтобы впоследствии использовать их для центрального отопления или производства горячей воды. Вы сжигаете еще одну порцию дров в котле, чтобы заправить баки, когда температура упадет ниже допустимой уставки.Это что-то вроде зарядки аккумулятора.

В данном случае мы переделали два пропановых бака емкостью 500 галлонов в качестве буферных. К ним приварили ножки и установили отводы. Мы разместили их в вертикальном положении и установили черновую обвязку.

Домовладелец позже построит вокруг них стену, обшитую фанерой снаружи и заполненной стекловолоконной изоляцией внутри.

Схема трубопроводов котла и буферных резервуаров представлена ​​ниже.

Схема соединений внутри дома представлена ​​ниже.

После того, как схемы будут заполнены, работа с трубопроводом будет легкой. Самой большой проблемой было создание системы управления, которая объединила бы эти две системы. Я не смог найти ни одного стандартного элемента управления, который обладал бы всеми функциями, необходимыми для работы этой системы. Ответ был: блок релейной логики, связанный с парой элементов управления Tekmar и несколькими временными контроллерами ETC. Я с энтузиазмом начал рисовать схему блока релейной логики, которая должна была стать мозгом всей операции.Я очень быстро понял, что это не произойдет за один день. После пары дней ломки моего мозга диаграмма, наконец, была завершена. Я очень надеялся, что это сработает! Я скрестил пальцы. Завершенный блок релейной логики имел более 50 входов / выходов и был связан с регулятором котла Tekmar 256 и регулятором смешения Tekmar 361.

Работа системы следующая:

Звоните по телефону

Термостат отправит сигнал о нагреве на реле зоны Taco и включит циркуляционный насос соответствующей зоны.Концевой выключатель TT на реле зоны Taco закроется, посылая сигнал на логический блок реле. Сигнал будет направлен на регулятор ODR, который будет смотреть на температуру наружного воздуха и сравнивать ее с температурой буферного бака. Если температура буферного бака слишком низкая, сигнал будет отправлен на клеммы TT внутреннего газового котла и позволит ему обеспечить отопление. Газовый котел будет следовать внутренней кривой ODR, а также управлять циркуляционным насосом котла. В случае, если температура буферного бака повышается для удовлетворения требований ODR, сигнал на клеммах TT на газовом котле будет отключен, и сигнал будет отправлен на контроль смешивания.Регулятор смешивания будет включать буферный контур для отвода тепла от буферных резервуаров. Регулятор смешивания имеет встроенную кривую ODR. Он будет изменять скорость буферного контура для достижения целевой температуры воды в системе, рассчитанной по кривой ODR, относительно температуры наружного воздуха.

Позвонить по ГВС

Если логическая схема реле xox получает запрос на ГВС от косвенного водонагревателя, она отключит запрос на центральное отопление от концевого выключателя реле зоны Taco.Он также отправит сигнал на приоритетные терминалы TT на реле зоны Taco, который отключит все циркуляторы зоны. Он подает питание на циркуляционный насос ГВС через реле B. Затем он отправляет сигнал на статистику ГВС на буферных емкостях. Если температура буферного бака составляет 160 F или выше, оно активирует реле A и переключает циркуляционный насос буфера на полную скорость. Если температура буферного бака упадет ниже 160 F, буферный циркуляционный насос выключится, и на клеммы TT ГВС газового котла будет послан сигнал для обеспечения нагрева ГВС.

Звонок из Freeze Stat A

Когда этот вызов становится активным, это означает, что температура воды в трубопроводе дровяного котла упала ниже 34 F. Он отправит сигнал на реле G и включит циркуляционный насос дровяного котла и контур замораживания A. Это позволит воде циркулировать через дровяной котел и удалите остаточное тепло из буферных резервуаров. Контур замораживания A необходим для обхода смесительного клапана Caleffi, который при этой температуре находится в положении обхода. Этот вызов не повлияет на работу по обогреву помещения.

Звонок из Freeze Stat B

Когда этот вызов становится активным, это означает, что температура буферного бака упала ниже 34 F. Это отправит сигнал в блок управления реле и активирует реле L и реле D. Это отключит все запросы на центральное отопление и ГВС. Затем он активирует газовый котел, буферный циркуляционный насос (на полной скорости) и контур замораживания B. Это позволит использовать газовый котел для подачи нагретой воды в буферные резервуары и предотвращения их замерзания.После прекращения вызова внутренняя система возобновит нормальную работу.

Самая лучшая часть всего проекта заключалась в том, что все работало!

Твердотопливные котлы - Проект муниципальной реформы энергетики в Украине (MERP)

Экономическая и политическая ситуация в мире напрямую влияет на формирование цен и условий поставок в Украину энергоносителей из других стран и, таким образом, на энергетическую безопасность страны. Снижение зависимости Украины от импорта природного газа и возможное и полное прекращение использования природного газа возможно при активном использовании альтернативных источников энергии (AES).

Природный газ для отопления можно заменить биомассой (древесина, торф, щепа, пеллеты и т. Д.). Для получения максимального эффекта от перехода на твердое топливо не только в масштабах страны, но и для каждого потребителя необходимо выполнить ряд условий, которые позволят внедрить твердотопливные котлы и камины.



Камин водяного контура

Биомасса - это топливо местного производства. Его стоимость напрямую зависит от доступности для использования, поскольку транспортировка биомассы на большие расстояния экономически нецелесообразна.



Типы биомассы в качестве альтернативного топлива: древесина, пеллеты, торфяные брикеты

Природный газ обычно заменяется в качестве топлива, если есть менее дорогая альтернатива. Но не менее важно наличие отопительной системы. При переходе на AES есть только два варианта: реконструкция имеющейся системы отопления и новое строительство.

Реконструкция имеющейся системы отопления

Наиболее распространенная ситуация - это уже имеющаяся система отопления с газовым котлом в качестве источника тепла.В этом случае для максимального экономического эффекта следует рассматривать только твердотопливные котлы, работающие на дровах. Установка котлов с автоматической подачей топлива экономически нецелесообразна из-за длительного срока окупаемости этого дорогостоящего оборудования.

На что обратить внимание перед покупкой твердотопливного котла:

1. Возможность построить отдельный дымоход с минимальными затратами и минимальным разрушением несущих конструкций здания.

Если при строительстве дома не предусматривался твердотопливный котел, обычно нет свободной вентиляционной шахты для размещения дымоходной трубы.Если он есть, необходимо проверить состояние вала и его поперечное сечение и обязательно выполнить футеровку (установка защитной втулки, например, в виде трубы из нержавеющей стали). Другой вариант дымохода - это проложить его на внешней стене здания. Все трубы, расположенные снаружи, должны быть изолированы (так называемые «сэндвич-трубы»), иначе в дымоходе не будет тяги.

Марка и толщина стали влияют на долговечность дымохода.Рекомендуется использовать нержавеющую сталь марок AISI 304, 321. Толщина первых 3-4 м дымохода должна составлять 1 мм.


Этот этап очень важен и, как таковой, требует предварительной оценки его стоимости и трудозатрат.


2. Наличие свободного места в котельной для установки твердотопливного котла и вспомогательного оборудования.

Твердотопливные котлы имеют наибольший КПД (70-80%) при работе с полной нагрузкой и температурой на выходе теплоносителя на уровне + 70-85 ° С.Учитывая неравномерную тепловую нагрузку зданий в отопительный сезон, такой режим работы можно обеспечить за счет установки теплового аккумулятора (буферной емкости) около 20-25 л на 1 кВт мощности котла. Таким образом, для котла на 20 кВт потребуется резервуар объемом около 400 л при следующих размерах: высота - 1500 мм; диаметр (без утеплителя) - 600 мм.

Твердотопливный котел с ручной подачей топлива

Для предотвращения образования конденсата и быстрого шлакования котла температура обратной линии не должна быть ниже + 55-60 ° С (с механической или электронной термостат).

3. Возможность создания места хранения топлива и удобный доступ к нему как с улицы, так и из котельной.

Твердое топливо (например, древесина) занимает довольно значительный объем. Делая место для хранения, необходимо найти место, и это может стать проблемой, если размер вашего земельного участка небольшой.

4. Целесообразно установить погодный контроль температуры теплоносителя, подаваемого из буферной емкости в систему отопления здания, и обеспечить правильную параллельную работу котлов, чтобы после догорания дров и резервуара охлаждения, газовый котел включается автоматически и обеспечивает нужную температуру воздуха в помещении.

Четырехходовой погодозависимый регулирующий клапан (показан без механизма управления) и циркуляционный насос системы отопления

5. Для безопасной работы котла необходимо предусмотреть меры по предотвращению его перегрева.

Выполнение всех перечисленных условий позволит сэкономить до 30% средств по сравнению с газовым отоплением. Потребление электроэнергии минимально, так как требуется только для работы циркуляционных насосов.Ключевым недостатком этого котла является ручная подача топлива.

Новое строительство

В случае нового строительства все вышеперечисленные условия могут быть обеспечены на начальных этапах работ. Переход с газового отопления на твердотопливный котел не вызовет у потребителей затруднений. Кроме того, следует тщательно проанализировать возможность установки пеллетного котла, который работает в режиме автоматической подачи топлива и воздуха и имеет погодозависимый режим управления. Таким образом достигается оптимальная топливно-воздушная смесь.

В рабочем режиме максимальное потребление электроэнергии бытовым твердотопливным котлом составляет около 300 Вт. Исключением является самовозгорание, так как возможно кратковременное (несколько секунд) потребление электроэнергии на уровне 1000 Вт. Таким образом, твердотопливный котел не создает «нагрузки» на электрическую сеть. КПД котлов находится на уровне 85-90%. При действующих тарифах на природный газ и стоимости топлива эксплуатационные расходы на отопление пеллетным котлом на 5-7% ниже, чем газовым.

Пеллетный котел с бункером (30 и 90 кВт)

Следует сделать вывод, что отопление без газа абсолютно возможно, и что твердотопливные котлы являются одной из реальных альтернатив газовым котлам. Твердотопливные котлы в частных домах могут обеспечить комфортную температуру воздуха в помещении и подогрев горячей воды для санитарно-гигиенических нужд. Чем больше украинцев перестанут использовать преимущественно импортный природный газ в пользу местной биомассы, тем выше шансы на то, что страна станет самодостаточной в вопросах энергоснабжения, а также станет более независимой в целом.

Буферные резервуары, буферные резервуары для хранения

Характеристика буферного бака:

Емкость бака от 50 до 1000 л.

Теплообменник (змеевик) №: 0, 1, 2

Внутренний бак из нержавеющей стали.

Размер соединения может быть изменен.

Схема применения буферного бака

Спецификация буферных резервуаров:
1. Внутренний бак: нержавеющая сталь SS304-2B / SS316L.
2. Внешний бак: оцинкованная сталь.
3. Изоляционный слой: пенополиуретан высокой плотности 42 кг / м³.
4. Емкость бака: 50л-1000л.
5. Змеевик теплообменника: труба из нержавеющей стали.
6. № теплообменника (змеевика): 0, 1, 2.
7. Рабочее давление: 6 бар.


Таблица параметров:
Модель Емкость бака Класс энергоэффективности Кол-во загрузки.(комплект)
(Литры) 20GP 40GP 40HQ
JPT-50-B 50 литров / 160 328 410
JPT-80-B 80 литров / 96 192 240
JPT-100-B 100 литров A 74 158 168
JPT-120-B 120 литров / 64 136 170
JPT-150-B 150 литров A 53 112 112
JPT-200-B 200 литров A 39 84 108
JPT-250-B 250 литров B 39 79 100
JPT-300-B 300 литров A 27 54 54
JPT-400-B 400 литров B 27 57 64
JPT-500-B 500 литров B 24 45 48
JPT-600-B 600 литров / 18 36 45
JPT-700-B 700 литров / 10 22 22
JPT-750-B 750 литров / 10 22 22
JPT-800-B 800 литров / 10 22 22
JPT-940-B 940 литров / 10 22 22
JPT-1000-B 1000 литров / 0 0 22

Принадлежности:

Клапан сброса температуры и давления
- Используется для сброса давления в баллоне
- Рабочая температура: 90 o C
- Рабочее давление: 6 бар

Обратный клапан
- Используется для управления односторонним потоком и предотвращения обратного потока воды.
- Материал: латунь.

Товар Но. Размер Кол. Акций Товар Но. Размер Кол. Акций
812 007 066 3/4 дюйма 1 шт. 812 007 002 3/4 дюйма 1 шт.

Магниевый стержень
- Используется для защиты танка
- Φ28 x 600 мм, длина

Предмет номер. Размер Кол. Акций
812 801 002 1 дюйм 1 шт.

Laddomat - Mibec

Для многих дровяных или твердотопливных приборов, таких как котлы на биомассе или дровяные печи, требуется минимальная температура возврата к прибору для предотвращения конденсации, а также для более эффективной работы.

Загрузочный клапан Laddomat - это устройство, которое с помощью термостата для контроля температуры воды может помочь подать минимальную температуру возврата к вашей плите, плите, бойлеру или твердотопливному прибору. Это также может помочь в более эффективной загрузке аккумуляторного бака или теплового накопителя за счет «наслоения» теплоносителя и содействия расслоению внутри бака.

Mibec уже много лет использует и поставляет линейку заправочных клапанов Laddomat 21 и может рекомендовать их для использования с такими типами систем.Laddomat бывает двух основных типов: агрегат 21-60 для приборов с тепловой мощностью до 60 кВт и агрегат 21-100 для более крупных котлов мощностью до 100 кВт.

Laddomat в вашей системе продлевает срок службы вашего котла. Поскольку Laddomat охлаждает котел предварительно нагретой возвратной водой, коррозия в нижней половине котла значительно снижается. Многие производители котлов также предоставляют более длительную гарантию на котлы, когда Laddomat подключается к системе отопления.

Пожалуйста, напишите по электронной почте или позвоните в нашу службу поддержки по телефону 01782 959170, где один из наших обученных консультантов будет рад помочь.


Зачем использовать систему Laddomat с аккумуляторным баком?

Система без бака должна запускаться несколько раз в день для поддержания тепла, что увеличивает потребление топлива; Накопительный бак и система Laddomat сокращают это требование и могут сэкономить до 50% затрат на топливо.

Накопительный бак действует как буфер и промежуточный накопитель для воды, которая перекачивается по системе. Котел нагревает воду в баке, после чего горячая вода подается потребителям.

Комбинация блока Laddomat и накопительного бака позволяет более эффективно использовать блок биомассы, работающий на дровах. Поскольку горелки для биомассы не могут включаться и выключаться по желанию, накопительный бак позволяет хранить горячую воду, генерируемую устройством, а затем возвращать ее для использования. При использовании аккумуляторного бака между запусками котла будут длительные паузы, что позволяет сэкономить на расходах на топливо и поддерживать комфортные условия.

Как работает Laddomat?

Накопительные баки

работают с использованием системы разделения - простая физика гласит, что горячая вода легче холодной, поэтому горячая вода остается в верхней части бака, а более холодная вода - в нижней.Чтобы этот процесс работал должным образом, граница между горячей и холодной водой должна быть четкой. Если постоянно смешивать горячую и холодную воду, температура воды будет ниже. Система Laddomat контролирует поток воды, чтобы поддерживать разницу между температурами воды.

Когда котел начинает гореть, Laddomat обеспечивает циркуляцию воды внутри котла, так что он быстро достигает своей рабочей температуры и может начать нагревать резервуар. Затем Laddomat медленно и под полным контролем закачивает горячую воду в верхнюю часть аккумуляторного бака, чтобы разделение оставалось оптимальным.Кроме того, Laddomat охлаждает котел предварительно нагретой оборотной водой - горячая вода из верхней части котла разбавляется небольшим количеством холодной воды из нижней части бака.

Как авторизованный дистрибьютор Termoventiler, производителя продукции Laddomat, Mibec также может предложить передовой ассортимент трехходовых клапанов, приводов и средств управления для использования вместе с ассортиментом Laddomat.

Доступен полный спектр продуктов Termoventiler для работы с биомассой, тепловыми насосами и солнечными батареями.

нагревательный буфер - Немецкий перевод - Linguee

Солнечная зарядная станция MegaSphere предназначена для

[...]

использовать только в комбинации

[...] с гелиотермической системой f o r отопление a буфер s t или ... .]

тепловых пункта.

taconova.com

Die MegaSphere Solarladestation ист нур в

[...]

Kombination mit einer

[...] Solarthermischen An la ge z ur Erwrmung ei nes Pufferspeichers in ge sc hlossene n Heizungsanlagen [...]

bestimmt.

taconova.com

Как последовательность размораживания теплового насоса

[...]

восстанавливает свою энергию

[...] из отапливаемой системы отопления дома в зимние месяцы резервуар для воды в основном используется как нагревательный буфер .

thermia.se

Weil die Enteisungssequenz der Wrmepumpe whrend der kalten Jahreszeit

[...]

ihre Energie aus der

[...] aufgewr mt en Heizungsanlage de s Hauses entnimmt, wird der Warmwasserbereiter insbesondere al s Wrmespeicher v er wendet.

thermia.se

T h e нагрев / буфер w a te r подающая труба (на вторичной стороне) должна [...]

подключается с помощью сифонов во избежание гравитационного воздействия

[...]

циркуляция и последующее охлаждение буферной памяти.

taconova.com

Der A ns chlu ss d es Heiz- / Pufferwasservorlaufs (Se kund rs eite) [...]

ist syphoniert auszufhren, um Schwerkraftzirkulationen und

[...]

eine daraus resultierende Auskhlung des Pufferspeichers zu vermeiden.

taconova.com

Рисунок 9 Солнечная установка для горячего

[...] подготовка воды и поддержка нагрева: Syste m a s нагревательный буфер s y st em с пеллетным котлом, буферной емкостью RATIO [...]

HP G и пресноводная станция RATIOfresh.

центр загрузок ... gner-solar.com

Bild 9 Solaranlage от

[...] Warmwasserbereitung u nd Heizungsuntersttzung. A nl age als Heizungspuffersystem mit Pelletk es sel, Pufferspeicher RATI O HP G и [...]

Frischwasserstation RATIOfresh.

центр загрузок ... gner-solar.com

Контроллер поддерживает выборочную зарядку двух накопителей, например.грамм.

[...] накопительный бак a nd a нагревательный буфер s t или возраст.

kt-elektronik.de

Der Regler untersttzt das gezielte Laden von zwei Speichern, zum Beispiel einem

[...] Warmwasserspeicher un d eine m Heizungspufferspeicher .

kt-elektronik.de

Установка in g ' нагревательный буфер ' u se s солнечный заряд для t h e 906 906 906 906 906 906 906 906 906 906 906 906 906 906 906 e x cl обычно.S C0 0 2 Отопление s o ur ce / бассейн [...]

Настройка обогрева

[...] Источник / бассейн

использует солнечную энергию исключительно для питания контура рассола источника тепла или для нагрева бассейна.

idm-energiesysteme.at

SC 002 Wrmequelle / P ool B ei der Einstellu ng Wrmequelle / Po ol wi1616 906 rd die 906 906 fr die Einspeisung [...]

в логове Solekreis

[...]

der Wrmequelle oder zur Poolheizung verwendet.

idm-energiesysteme.at

Устройства, которыми может управлять VARIO:

[...]

горячая вода

[...] цилиндры, комбинированные цилиндры для обеспечения вспомогательных ia r y отопление , буфер c y li nders, твердотопливные котлы и системы коллектора воздуха, твердотопливные котлы [...]

системы подогрева бассейнов.

schueco.com

Auf der Verbraucherseite ermglicht der VARIO die Regelung von

[...]

Warmwasserspeichern,

[...] Kombispeich er n zur Heizungsuntersttzun g, Pufferspeichern, F est brenn st offkesleung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung6 uranndlung7

schueco.com

Нагревательный буфер a c cu mulator используется для накопления теплоносителя и устанавливается [...]

в сочетании с котлом с газификацией древесины или твердотопливным котлом.

ibc-heiztechnik.com

E в Heizungspufferspeicher dient z um Speichern v on Heizungswasser un d wird [...]

в Kombination mit einem Holzvergaser oder Festbrennstoffkessel installiert.

ibc-heiztechnik.de

Выпускное отверстие должно быть установлено в самом верхнем положении в

. [...] первичный контур ui t ( обогрев / буфер w a te правая сторона).

taconova.com

An der hchsten Stelle im Primrkrei s

[...] (Heizwasser- / Pufferwasserseite ) i st ei n Entlfter [...]

zu installieren.

taconova.com

Выработка тепла напр. газовый, масляный, твердотопливный котел, re mo t e отопление , буфер

вариотерм. при

Wrmeerzeugung z. Б. Gas-, l-, Feststoff-Kessel, F ernw rme , Puffer

вариотерм. На

PTS-E представляет собой гребень в e d нагревательный буфер r e se rvoir и воду [...]

водохранилище.

altmayerbtd.de

Der PTS-E ist eine

[...] Комбинация n aus e ine m Heizungs-P ufferspeicher und e in em Brauchwasserspeicher.

altmayerbtd.de

5 . 1 1 Буфер нагрева s t или возраст

kt-elektronik.de

5 . 11 Heizungspufferspeicher

kt-elektronik.de

DN2 0 I G Обогрев / буфер w a te r возвратный трубопровод

com

DN20 I G Heizwasser / Pufferwasser R cklauf

taconova.com

На втором уровне el a буфер нагрева i s c ontrolled который работает на [...]

средний температурный диапазон.

immosolar.com

Als zweite E be ne w ird ei n Heizungspufferspeicher a ng esteuert , der i mittleren [...]

Temperaturniveau arbeitet.

immosolar.com

Vitocell 140-E и 160-E (750, 950 литров) В сочетании с солнечной батареей

[...]

тепловых систем, Vitocell 140-E и

[...] Vitocell 1 60 - E обогрев w a t e r буфер n 906 906 с участием [...] Доступны

встроенных внутренних солнечных катушек.

viessmann.com

Vitocell 140-E и 160-E (750, 950 литров)

[...]

In Verbindung mit Solarsystemen

[...] Stehen die H ei zwass er Pufferspeicher Vi tocel l 140E и [...]

Vitocell 160E mit eingebautem Solarwrmetauscher zur Verfgung.

viessmann.de

Эта проблема позволяет использовать

[...] емкость p an e l нагрев as буфер f o r время, необходимое для блокировки.

kt-elektronik.de

Плашки ermglicht es die

[...] Wrmekapazi t t de r Flchenheizung al s Puffer f r die S pe rrzeit [...]

nutzen zu knnen.

kt-elektronik.de

Тепловой насос с ГВС

[...] waterstor ag e , буфер a n d отопление c r. 906

sorel.de

Wrmepumpe mit

[...] Brauchwa SS erspe ich er, Puffer und Heizkreis .

sorel.de

Кроме того, соблюдайте соответствующие инструкции для систем или системных компонентов, доступные на сайте

или [...]

, предназначенный для места установки, в частности,

[...] солнечно-тепловая установка io n , обогрев s y st ems a n d 906 906 906 906 906 t или возраст.

taconova.com

Beachten Sie darber hinaus auch die entsprechenden Anleitungen der bauseits vorhandenen oder

[...]

vorgesehenen Anlagen bzw. Anlagenteile, insbesondere von

[...] Solarthermische Ins ta llati on, Heizungsanlage und Pufferspeicher .

taconova.com

Взаимодействие

[...] тепловой насос, вспомогательный ia r y отопление , s ol ar collect или s , 906 906 906 906 906 a nk и элементы управления [...]

может значительно улучшить

[...]

результатов, предоставляемых вашей системой отопления.

velasolaris.com

Das Zusammenspiel

[...] фон W r mepum pe, Zusatzheizung, So laranlage , Pufferspeicher u и Re ge lkonzept [...]

kann die Ergebnisse im Heizsystem grundlegend verndern.

velasolaris.com

Энергия: Использование дровяных печей (термоэлектричество с КПД 90%), изразцовых печей (оптимальное использование древесного сырья, которое поставляется напрямую

[...]

местными фермерами) и солнечные батареи на

[...] крыша (f o r обогрев o f 1 , 500 л воды комбинированный wi th буфер 906 906 906 906 r e se rvoir of [...]

1000 л).

globalnature.org

Energie: Gebrauch von Holzfen (Funktionsfhigkeit nach dem Thermostromprinzip mit einem Wirkungsgrad von 90%, Kachelfen (optimale Einsetzung des Rohstoffes Holz, das direkt vom Bauern bezogen wird)

[...]

sowie Solaranlagen auf dem Dach (direkte

[...] Warmwasseraufbereitung fr 1.50 0 l - gekoppelt mit e i ne m 1. 000 l Pufferspeicher ) .

globalnature.org

Для получения прибыли от солнечной энергии рекомендуется использовать солнечную батарею

[...] Тепловая система m i n нагрев s y st ems wi th буфер 906 906 906 906 906 906 906 906 906 906 906 906 906 906 906 906 или лет.

kt-elektronik.de

Zur Nutzung der

[...] Sonnenenergie is t bei A nl agen mit Pufferspeicher eine the rm ische [...]

Solaranlage zu empfehlen.

kt-elektronik.de

Обогрев o f t h e буфер w a te r либо

9015 непосредственно, используя exte l нагрев s o ur ces такие [...]

как газовый / масляный котел, тепловой насос, солнечная энергия

[...]

установка (твердое топливо), древесные гранулы или бревна и централизованное теплоснабжение или косвенно через встроенные теплообменники или внешние плоские теплообменники.

wikora.com

Erwrmung d es Heizwassers dir ekt be r externe Wrmequellen wie l / Gaskessel, Wrmepumpe, [...]

Biomassekessel, Fernwrme oder

[...]

indirekt ber den integrierten Wrmetauscher oder externen Plattenwrmetauscher.

wikora.de

Группы отопительных контуров aqotecClearWaterEnergy для низко- и / или высокотемпературных контуров устанавливаются, как и другие компоненты aqotec, непосредственно на буферном баке

[...]

и снять горячую

[...] вода, необходимая для подпора lo o r обогрев o r r adiators от t h e 906 906 906 906 906 906 906 906 906 906 906 906 906 906 906 o ne из t h e буфер a n d наслоение возвратов в [...]

соответствующей буферной зоны.

aqotec.at

aqotec.at

Die aqotec Heizkreisgruppen fr Nieder- und / oder Hochtemperaturkreise werden wie die anderen aqotec Komponenten direkt am

[...]

Pufferspeicher montiert

[...] und e nt nehme n f r Fubodenheizung od er Radia to ren das bentigte Heiwasser aus der der 906 906...]

умереть Рклуф в

[...]

die jeweils passende Pufferzone ein.

aqotec.at

aqotec.at

Большая поверхность теплообмена в сочетании с высокой устойчивостью к давлению позволяет использовать прибор с несколькими

[...]

источников энергии, например район

[...] или центральный iz e d обогрев , s ol ar energy и as 906 906 906 906 a nk для древесины / пеллет [...]

котлов и тепловых насосов.

acv.com

Die groe Wrmetauscherflche, die fr einen hohen Betriebsdruck ausgelegt ist, ermglicht, dass der Speicher mit mehreren Energiequellen genutzt werden

[...]

kann, so zum Beispiel fr d ie

[...] Zentralheizung, S olarene rg ie un d a ls Pufferspeicher f r H olz- / Pelletsheizungen [...]

un d Wrmepumpen.

acv.com

Необходимая энергия f o r отопление t h e вода для бытового потребления поступает с om буфер 906 906 906 906 906 906 906 906 т или возраст танк, который [...]

может обогреваться различными системами:

[...]

солнечных установок, а также твердых горючих материалов, традиционных нефтяных или газовых котлов или других систем.

paw.eu

Die Ene rg ie z ur Trinkwassererwrmung ko mmt aus eine m Pufferspeicher, der d ur ch die [...]

unterschiedlichsten Systeme beheizt werden

[...]

kann - durch Solarsysteme ebenso wie durch Festbrennstoffkessel, herkmmliche l- / Gaskessel oder andere Systeme.

paw.eu

При использовании

[...] дополнительный на a l буфер a c cu mulator, подача на t h e 906 906 906 906 906 i rc uits гарантируется через additi на a l буфер a c cu mulator in [...]

приоритетный режим зарядки.

idm-energiesysteme.at

Bei Verwendung ei nes Zusatzpufferspeichers wir d die Versor gu ng d er Heizkreise b er d16 906 .]

Соланж Wrme im

[...]

Speicher vorhanden ist, gewhrleistet.

idm-energyysteme.на

При воздействии на

[...] переключение через t o p буфер t a nk датчик, внешний rn a l 906 s d активируется, когда температура превышает t h e буфер t a nk минимум [...]

температура на верхнем датчике буферной емкости.

kuenzel-industrieheizung.de

Bei der Umschal tu ng b er Puffer ob en wi rd bei berschreiten de r Puffer -6 906 Puffer -M 906 Temperat 906 o ben die externe Heizung ausgeschaltet.

kuenzel-industrieheizung.de

Первичная сторона пластинчатого теплообменника подключена к солнечной тепловой системе,

[...] вторичная сторона wi t h буфер или нагрев w te r.

taconova.com

Die Primrseite des Plattenwrmetauschers wird mit einer Solarthermischen- Anlage verbunden, die

[...] Sekundr se ite m it Puffer - b zw .Heizungswasser .

taconova.com

Комбинированная система Dimplex, состоящая из теплового насоса и солнечных коллекторов, имеет большое преимущество перед обычными комбинированными системами

[...]

с использованием PWD 750

[...] комбинированный бак: PWD 750 функционирует как a буфер t a nk для t h e 906 i rc uit и одновременно подготавливает [...]

ГВС.

dimplex.de

Das Dimplex Kombisystem aus Wrmepumpe und Solarkollektoren hat durch Einbindung des Kombispeichers PWD 750 einen groen Vorteil gegenber gngigen

[...]

Комбайсистмен: Der PWD

[...] 750 f un giert al s Pufferspeicher f r den H ei zkreislauf und bernimmt gleichzeitig d ie Warmwasung.

dimplex.de

Этот проект

[...] включает полный ассортимент накопительных цилиндров a n d буфер t a nk s для использования в s ol a r r 906 s y st ems для производства горячей воды [...]

и центральное отопление, с

[...]

емкостью до 5000 литров, конструктивные решения, обеспечивающие максимальную эффективность как с точки зрения теплообмена, так и с точки зрения хранения (низкий перепад давления и ограниченные тепловые потери).

котелнова.ит

Das Projekt umfasst ein komplettes Sortiment

[...] von Boi le rn un d Pufferspeichern f r de n Einsatz in Heim- und Zentral-Solaranlagen fr die Warmwasserbere it bis .0 00 Литр [...]

Leistung, mit baulichen

[...]

Lsungen, die ein Hchstma an Effizienz sowohl hinsichtlich des Wrmeaustauschs als auch in Bezug auf den Wrmespeicher garantieren (geringe Druckverluste und beschrnkte Wrmedispersion).

котелнова.ит

Схема системы h3

(ранее Тепловые инновации)

1.Типовая труба схема соединения стандартного автоматического котла с твердотопливным котлом с помощью системы управления h3.

2. Труба дополнение к компоновке накопителя горячей воды без вентиляции с твердотопливным котлом с использованием h3 Control Система.

3. Труба дополнение к схемам двух отдельно синхронизируемых контуров радиаторов.

4.Трубка макетное дополнение для двух отдельно синхронизируемых цепей, радиаторов и полы с подогревом.

5. Дополнение к схеме трубопровода для Combi увязка с твердотопливным котлом.

6. Дополнение к компоновке труб для комбинированного соединения с твердым топливом котел с теплообменником.котлы c

7. Дополнение к схеме трубопровода буферного бака, расположенного в пространстве под крышей (бунгало или дом).

Контактная мельница ООО "Коттедж Сантехника и Отопление"

Техническая поддержка и продажи

Телефон 01354 653854

Laddomat | Загрузочный клапан Laddomat 21-60 | Термовентилятор

Для многих дровяных или твердотопливных приборов, таких как котлы на биомассе или дровяные печи, требуется минимальная температура возврата к прибору для предотвращения конденсации, а также для более эффективной работы.

Загрузочный клапан Laddomat - это устройство, которое с помощью термостата для контроля температуры воды может помочь подать минимальную температуру возврата к вашей плите, плите, бойлеру или твердотопливному прибору. Это также может помочь в более эффективной загрузке аккумуляторного бака или теплового накопителя за счет «наслоения» теплоносителя и содействия расслоению внутри бака.

Мы использовали и поставляли линейку заправочных клапанов Laddomat 21 в течение многих лет и можем рекомендовать их для использования с этими типами систем.Они бывают двух основных типов: блоки 21-60 для приборов с тепловой мощностью до 60 кВт и блоки 21-100 для более крупных котлов мощностью до 100 кВт.

Серия Laddomat 21-60 и 21-100 хорошо спроектирована с большими уплотнительными поверхностями, что упрощает установку.

Оба клапана Laddomat рассчитаны на максимальный срок службы и бесперебойную работу. Например, клапан не имеет литых седел, которые могли бы вызвать коррозию и утечку, и спроектирован так, чтобы иметь минимальный риск колебаний.

Линейка нагружающих клапанов Laddomat чрезвычайно проста в обслуживании по сравнению с другими «решениями» клапанов. Рычажные запорные клапаны позволяют легко проводить техническое обслуживание без необходимости слива воды из системы отопления.

Запорные клапаны имеют очень большие отверстия, чтобы справиться с максимальным потреблением потока в конце каждого периода зарядки и, если необходимо, во время фазы самоциркуляции.

Три термометра с круговой шкалой обеспечивают полный визуальный контроль над циклом зарядки.

Mibec Thermal solutions является официальным дистрибьютором в Великобритании линейки клапанов из биомассы Termoventiler, в которую входят Laddomat и другие клапаны. Закажите сегодня с уверенностью и получите бесплатную консультацию, если потребуется.

Как авторизованные дистрибьюторы Termoventiler, производителя продукции Laddomat, мы также можем предложить передовой ассортимент трехходовых клапанов, приводов и средств управления для использования вместе с ассортиментом Laddomat.

Хотите увидеть, как работает Laddomat?

Thermomatic TVM - это привод для управления вращающимися смесительными клапанами.Его современный дизайн обеспечивает бесшумную и надежную работу. Привод оснащен индикатором положения клапана и светодиодами, показывающими направление вращения.

Привод также можно поворачивать вручную и имеет встроенное антиблокировочное устройство.

Thermomatic TVM прост в установке и не требует обслуживания.

Thermomatic CC - постоянный регулятор для управления вращающимся смесительным клапаном с углом открытия 90 градусов.

CC имеет регулируемую уставку в диапазоне 0–99 ° C

CC можно использовать для постоянного обслуживания как систем охлаждения, так и отопления.

CC используется для регулирования температуры обратной воды твердотопливных котлов, для зарядки аккумуляторных баков, для регулирования температуры в трубопроводе радиаторов / контуров подогрева пола, плавательных бассейнов и других систем отопления и охлаждения. Эта версия не подходит для регулирования теплой воды в домашних условиях.

CC прост в установке и использовании. Настройки производятся с помощью сенсорных кнопок на исполнительном механизме, которые устойчивы к механическому контакту, а также к пыли и влаге.

Так работает Thermomatic CC
CC имеет микропроцессорный регулятор, который поддерживает заданную температуру на постоянном уровне.
CC имеет 2 желтых лампы, которые показывают, в каком направлении вращается привод, зеленую лампу, которая горит при нормальной работе, и красную лампу, которая загорается при неисправности датчика.

Техническая информация

Щелкните по ссылкам ниже, чтобы получить полную техническую документацию по ассортименту клапанов Laddomat, или позвоните нам для получения дополнительной информации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
