Свайный фундамент с ростверком - Ваш надёжный дом

Ростверк в свайном фундаментеСвайный фундамент это группа свай, которые по верху объединены ростверками – специальными конструкциями в виде балок или плит. Ростверки являются несущими конструкциями и служат для передачи, а также равномерного распределения нагрузки от строения на сваи. Сам он  не передает нагрузку на грунт, он только распределяет ее между сваями.

Существуют следующие типы свайных фундаментов:

  • из одиночных свай. Применяют под легкие, как правило, каркасные здания, когда нагрузку от колонны может выдержать одна свая. Иногда используют так называемые сваи-колонны, которые являются одновременно и сваями и колоннами здания.Это значительно снижает трудоемкость строительно – монтажных работ;
  • ленточный свайный фундамент. Применяют под несущие стены здания. Для придания большей жесткости, сваи обычно располагают в несколько рядов;
  • свайные кусты. Используют под отдельные опоры – столбы и колонны. Обычно в кусте не менее трех свай;
  • сплошные свайные поля. Применяются под тяжелые многоэтажные и башенные сооружения, имеющие небольшие габариты в плане.

Свайные фундаменты бывают с низким ростверком, промежуточным и высоким.



Свайный фундамент с ростверком, схема

а) низкий ростверк, б) промежуточный ростверк, в) высокий ростверк

Низкий ростверк (рис а) расположен ниже поверхности земли. Так как ростверк является частью свайного фундамента, он взаимодействует с грунтов основания и передает часть вертикального давления на основание по своей подошве, а также воспринимает горизонтальные усилия. Низкие ростверки рекомендовано располагать ниже зоны промерзания грунта, чтобы исключить воздействие сил морозного пучения.

 В свайном фундаменте с низким ростверком в совместной работе участвуют: грунт, находящийся в межсвайном пространстве, сваи и сам ростверк. При этом сваи работают в основном на сжатие.

Промежуточный ростверк располагают без заглубления непосредственно на поверхности грунта. Промежуточные ростверки используют только на непучинистых грунтах, так при промерзании грунта, силы морозного пучения могут попросту оторвать ростверк от оголовков свай. Также следует учитывать, что из-за низкой несущей способности верхних слоев грунта, промежуточные ростверки не могут передавать вертикальное давление по своей подошве.

Высокие ростверки устраивают на некотором расстоянии от земли, обычно 10-15 см. При действии горизонтальных нагрузок для увеличения жесткости забивают и наклонные сваи. Из-за того, что между полом здания и поверхностью земли существует пустота,  необходимо дополнительно утеплять пол первого этажа. Но несмотря на этот недостаток, фундамент с высоким ростверком является самым распространенным среди свайных фундаментов.

harthaus.ru

что это такое, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства зданий жилого и промышленного назначения используется фундамент различных видов, но особого внимания заслуживает свайно-ростверковая конструкция. Ее обычно выбирают в тех случаях, когда на земельном участке наблюдаются резкие перепады рельефа, пучинистый и слабый грунт. Хорошо подходит этот тип основания и для застроек местностей, расположенных в зоне вечной мерзлоты.

Технические характеристики

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Главной особенностью фундамента считается то, что ростверки, входящие в его устройство, отлично выдерживают неравномерные нагрузки, обеспечивая основанию жесткое сопряжение. Ростверки перераспределяют нагрузку, в результате чего на сваи передается уже «выровненный» вес здания, и постройка защищается от образования трещин в стенах.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

  • Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
  • Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
  • Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
  • Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.
  • Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
  • Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
  • Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
  • Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
  • Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.
  • Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
  • Небольшие сроки работ.

Вышеперечисленные плюсы актуальны только в том случае, если установка основания выполнена с соблюдением всех технологий строительства, и здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, у этого вида фундамента имеются и минусы:

  • Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
  • Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.
  • Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
  • Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
  • Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

Виды

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.

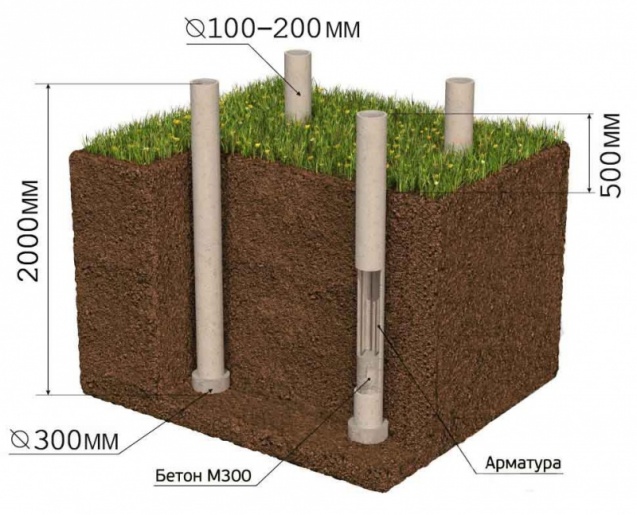

  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м. Если же расстояние до их края будет более трех метров, то потребуется монтаж дополнительных опор. Помимо этого, следует рассчитать площадь свай – для этого вначале делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

  • расчет основания и создание проекта;
  • подготовка и разметка строительного участка;
  • бурение скважин и рытье траншей;
  • формирование опалубки;
  • армирование;
  • заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

Установка ростверка

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

Укладка закладных деталей

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи. Если этот этап не выполнить, то после строительства для монтажных работ придется долбить бетон, что может нарушить его целостность и повредить зданию.

Заливка раствора

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1: 5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Иногда закладку основания осуществляют при температуре ниже +10С – в таком случае придется ждать полного высыхания не менее 2 недель. В зимнее время года залитый бетон понадобится дополнительно подогревать и утеплять.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

  • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки.
  • Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
  • Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
  • Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
  • Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
  • Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
  • Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие бывают конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

stroy-podskazka.ru

что это такое? Монолитный ростверк. Фундамент свайно-ростверковый

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

Ростверк - что это такое

Общий вид монолитной конструкции

Содержание статьи

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.
Мелкозаглубленный ростверк

Мелкозаглубленный ростверк

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

Вид заглубленного ростверка в разрезе

  • Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.
Висящий тип

Висящий тип

По конструктивному решению:

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.
Так выглядит цельнолитой железобетонный пояс

Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.
Сборная конструкция из металла

Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.
Сборно-монолитный ростверк

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.
Арматурный каркас ростверка

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм
Продольная (рабочая) арматураДо 3от 10
Свыше 3от 12
Горизонтальная арматура (поперечная)от 6
Вертикальная арматураДо 0,8от 6
Свыше 8от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
СерияОписание
Монолитные железобетонные ростверки

серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6Изготавливаются из тяжелого бетона класса В 12,5Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407-115

3.407.2-162

3.407.9-146

3.407.9-1581

Для эксплуатации конструкции при температуре:

●     до - 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

●     ниже - 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м - 2*3,14*0,5 = 3,14
  • Масса ростверка, кг - 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг - 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т - Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Крепление ростверка к сваеСвайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Трамбовка бетона вибраторомФундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение стен из тяжелых материалов;
  • сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Трамбовка бетона вибратором

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

🏠 Свайно-ростверковый фундамент: виды и назначение

Если участок имеет достаточно сложный ландшафт, в качестве основания для дома стоит использовать свайно-ростверковый фундамент. Подобное основание обладает высокими эксплуатационными характеристиками и имеет ряд достоинств. Предлагаем познакомиться с существующими разновидностями и порядком выполнения монтажных работ.

ФОТО: postroifundament.ru Свайно-ростверковый фундамент – универсальное основание.ФОТО: postroifundament.ru
Свайно-ростверковый фундамент – универсальное основание.

Читайте в статье

Свайно-ростверковый фундамент: условия применения

Подобное основание способно прослужить много лет, выдерживая значительные температурные колебания. Подходит для общественных зданий и жилых домов. Применяют для каркасных строений, а также сооружений, построенных из кирпича и газосиликатных блоков. Допустимо строительство на участках с повышенной плотностью, высоким уровнем грунтовых вод либо с нестабильной почвой и плывунами.

ФОТО: f136.ru Выдерживает нагрузку, создаваемую кирпичными стенами.ФОТО: f136.ru
Выдерживает нагрузку, создаваемую кирпичными стенами.

Конструктивные особенности и принцип работы

Свайно-ростверковый фундамент состоит из свай и ростверка. Последний – это плиты либо балки, соединяющие опоры между собой. Монтируется над поверхностью земли. Бывает монолитным, сборно-монолитным, сборным.

ФОТО: montag-rb.ru Свайно-ростверковый фундамент состоит из опор и ростверка.ФОТО: montag-rb.ru
Свайно-ростверковый фундамент состоит из опор и ростверка.

Соединение опор между собой с помощью ростверка способствует равномерному распределению нагрузки. Это актуально при строительстве блочных либо кирпичных строений.

ФОТО: teremforum.ru Ростверк равномерно распределяет нагрузку.ФОТО: teremforum.ru
Ростверк равномерно распределяет нагрузку.

Основные виды свайно-ростверкового фундамента

Конструктивное исполнение свайно-ростверкового фундамента может отличаться. Для его устройства могут использоваться опоры разного типа. Предлагаем познакомиться с основными видами, чтобы вам было проще сделать выбор в пользу основания конкретного типа.

ФОТО: vitoslavica.ru Исполнение свайно-ростверкового фундамента может отличаться.ФОТО: vitoslavica.ru
Исполнение свайно-ростверкового фундамента может отличаться.

По типу обвязки

Для изготовления ростверка может использоваться стальной швеллер либо монолитный железобетон. Наибольшее распространение получил второй тип. Такая конструкция способна выдержать значительную нагрузку. Если возводится хозпостройка, гараж либо каркасное строение, можно использовать металлическую обвязку.

ФОТО: superfundamentufa.ru Железобетон способен выдержать значительную нагрузку.ФОТО: superfundamentufa.ru
Железобетон способен выдержать значительную нагрузку.

По типу свай

В зависимости от типа используемых опор, свайно-ростверковый фундамент может быть:

  1. Винтовым. Аналогичен основанию на винтовых сваях, но имеет расположенный на опорах ростверк. Сваи металлические, имеют большой диаметр. Их нижняя часть выполняется заострённой с лопастями для удобства закручивания.
  2. Буронабивным. Опоры формируются внутри асбестоцементных труб, используемых в качестве несъёмной опалубки. Оптимальный вариант при устройстве основания своими руками.
  3. Забивным. Допускает использование пустотелых опор, а также цельных, изготовленных из стали, дерева, железобетона. Монтируются в предварительно подготовленные скважины, глубина которых равна трети длины опоры.
ФОТО: vitoslavica.ru Буронабивные сваи достаточно популярны.ФОТО: vitoslavica.ru
Буронабивные сваи достаточно популярны.

По способу погружения в грунт

Свайно-ростверковый фундамент, в зависимости от способа погружения опор в грунт, принято делить на:

  • забивной. Для забивания свай используется спецтехника;
  • набивной. Сначала бурятся скважины, затем в подготовленные ямы заливается бетон;
  • винтовой. Для вкручивания опор используется спецоборудование.
ФОТО: sdmco.ru Забивные сваи погружаются в грунт с помощью спецтехники.ФОТО: sdmco.ru
Забивные сваи погружаются в грунт с помощью спецтехники.

Достоинства и недостатки

Для свайно-ростверкового фундамента характерен ряд преимуществ. Такое основание:

  • доступно. Минимальный объём земляных работ существенно снижает затраты на устройство фундамента;
  • устойчиво. Благодаря большой несущей способности может использоваться для возведения многоэтажных строений из тяжёлых материалов;
  • универсально. Оптимальный вариант для большинства грунтов и участков с любым ландшафтом. Уровень грунтовых вод также не имеет значения;
  • допускает отдельный монтаж набивных свай и ростверка, позволяя сократить затраты на бетонную смесь;
  • позволяет выбрать месторасположение свай с учётом прохождения подземных коммуникаций. Это значительно упрощает выполнение проектных работ;
  • обладает высокой прочностью. При условии, что все монтажные работы были выполнены с соблюдением правил, свайно-ростверковый фундамент не деформируется в процессе эксплуатации;
  • позволяет отказаться от выполнения подготовительных работ;
  • обладает хорошими теплоизоляционными характеристиками;
  • существенно снижает риск затопления дома при выборе свайных конструкций достаточной высоты;
  • легко монтируется. Работы могут выполняться самостоятельно;
  • формируется в сжатые сроки.
ФОТО: kabrus.ru Подходящий вариант для участков с любым ландшафтом.ФОТО: kabrus.ru
Подходящий вариант для участков с любым ландшафтом.

Из недостатков стоит отметить:

  • сложность строительства на участках с каменистой почвой, так как на них достаточно проблемно установить сваи;
  • необходимость выполнения дополнительных теплоизоляционных работ при возведении дома в регионе с суровым климатом;
  • невозможность устройства подвала либо цокольного этажа;
  • необходимость расчёта несущей способности опор, который проблематично выполнить самостоятельно.

От устройства свайно-ростверкового фундамента стоит отказаться при возведении частного дома на участке с горизонтальным смещением почвы либо со значительной усадкой. Это может спровоцировать нарушение устойчивости опор.

ФОТО: sps-str.ru От устройства повала придётся отказаться.ФОТО: sps-str.ru
От устройства повала придётся отказаться.

Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант

Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:

  • участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
  • имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
  • невозможно выполнить земляные работы из-за близкого расположения соседних строений;
  • грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
  • надо сократить сроки строительства;
  • на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.
ФОТО: small-house.ru В ряде случаев свайно-ростверковый фундамент – лучший вариант.ФОТО: small-house.ru
В ряде случаев свайно-ростверковый фундамент – лучший вариант.

Проектирование

До начала монтажных работ выполняется точный расчёт свайно-ростверкового фундамента, который начинается с проработки проекта будущего здания и составления эскиза основания. Обязательно прорабатывается схема расположения свай. Их устанавливают в местах пересечения стенок и в углах.

ФОТО: obetone.com Схема расположения свай тщательно продумывается.ФОТО: obetone.com
Схема расположения свай тщательно продумывается.

Внимание! Расстояние между сваями обычно не превышает 3 м. При большем значении монтируются дополнительные опоры.

Совместно с расчётом количества и определением месторасположения опор, рассчитывается их высота и толщина. Для точного вычисления надо знать:

  • массу возводимого строения. Рассчитывается суммарный вес отделочных материалов, мебели, домашней утвари;
  • опорную площадь. Зная вес и учитывая коэффициент надёжности, определяют нагрузку на каждую опору;
  • габариты свай. Определяется площадь одной опоры. Суммарное значение сравнивается с требуемой опорной площадью.

Расчёт необходимого количества материалов

До начала монтажных работ следует приобрести всё необходимое. Количество свай рассчитывается по разработанной схеме. Материал для изготовления ростверка закупается с учётом его параметров. Для этого определяется необходимый объём бетонного раствора.

ФОТО: stroyfora.ru Необходимое количество материала рассчитывается для конкретной конструкции.ФОТО: stroyfora.ru
Необходимое количество материала рассчитывается для конкретной конструкции.

Технология строительства: основные этапы

Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.

Разметка и земляные работы

До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.

После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.

Земляные работы выполняются по предварительно выполненной разметкеЗемляные работы выполняются по предварительно выполненной разметке

Формирование песчаной подушки

Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.

Внимание! Перед утрамбовкой песок следует тщательно смочить.

Песчаная подушка должна иметь достаточную толщинуПесчаная подушка должна иметь достаточную толщину

Обустройство опалубки

Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.

ФОТО: skb44.ru Опалубка монтируется по всему периметру.ФОТО: skb44.ru
Опалубка монтируется по всему периметру.

Монтаж свай

Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.

Опоры должны располагаться вертикальноОпоры должны располагаться вертикально

Заливка ростверка

После установки опор производится заливка ростверка. Для этого:

Утепление и гидроизоляция

Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.

Открытое пространство стоит утеплитьОткрытое пространство стоит утеплить

Возможные ошибки при строительстве свайно-ростверкового фундамента

При самостоятельном устройстве свайно-ростверкового фундамента начинающие строители нередко допускают ошибки, способные оказать негативное влияние на срок службы основания в целом. Чаще всего, это:

  • отсутствие связи между сваями и ростверком. В зимний период из-за промерзания грунта опрокидывающая сила может вытолкнуть сваю, вызвав повреждение постройки. Особенно, если для её строительства использовались лёгкие материалы;
  • отсутствие пространства под ростверком, что может стать причиной повреждения последнего при движении грунта. Для исключения подобного явления на дно опалубки укладываются плиты пенополистирола, используемые в качестве амортизатора;
  • недостаточная глубина заложения. Это может стать причиной усадки конструкции и заполнения пространства между ростверком и грунтом;
  • ошибки при расчёте несущей способности основания из-за неправильного определения типа грунта.
ФОТО: remontnik.ru При заливке фундамента следует избегать типовых ошибок.ФОТО: remontnik.ru
При заливке фундамента следует избегать типовых ошибок.

Делитесь в комментариях, приходилось ли вам монтировать свайно-ростверковый фундамент? Для какого строения вы выбрали это основание?

Возводим дом на любой почве: почему так популярен свайно-ростверковый фундамент

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

housechief.ru

плюсы и минусы, пошаговые инструкции

Одной из разновидностей свайных фундаментов, является свайно-ростверковый. Устройство свайно-ростверкового фундамента – это технологический процесс, требующий подготовки и навыков рабочих, хотя и может быть выполнено бригадой в составе 3-х человек. Решение о монтаже именно такого типа конструкции принимается на основании характеристик строения и материала несущих стен. Учитывая рельеф местности. А также с учетом геологических изысканий участка, когда имеет место наличие большой толщины слабых либо обводненных грунтов. И при невозможности устройства традиционных типов основания: ленточного, плитного, сборного железобетонного.

Что такое ростверк

Ростверк – это балка, связывающая оголовки свай по периметру будущего здания и в тех местах, где планируется разместить несущие стены строения. Исходя из материала, который может применяться при изготовлении, ростверк делится на несколько видов, а именно:

  • металлический;
  • деревянный;
  • железобетонный.

По типу монтажа можно выделить:

  • низкий;
  • высокий.

Какой из видов применять, определяется проектом строительства с учетом типа свай. Ростверк, монтируемый на винтовых сваях, может быть металлическим, деревянным или железобетонным. В буронабивных и забивных железобетонных свайных основаниях применяется бетонная балка. При этом балка может быть покупной (изготовленной на заводе ЖБИ), либо заполняться бетоном в опалубке прямо на площадке строительства.

Важно! Необходимо учесть, что только бетонный ростверк может иметь низкую посадку.

visokiy i nizkiy rostverk

Типы свайно-ростверковых конструкций

Буронабивные

Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.

В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.

Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.

Внимание! После заполнения тела сваи бетоном, его нужно уплотнить вибратором на всю глубину, чтобы избежать усадки.

Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.

Забивные

Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.

zabivnay svaya

Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.

Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.

Важно! Забивные сваи в отличие от буронабивных, могут быть составными (состоять из двух частей).

Винтовые

Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.

vintovie svai

Строительство свайно-ростверкового фундамента  с основой из винтовых свай, происходит в той же последовательности, что и при других видах свайных конструкций

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

  • устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
  • независимость возведения фундамента и зданий от рельефа местности;
  • заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
  • формирование свайного поля отдельно от ростверка;
  • расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
  • возможность строительства собственными руками без привлечения крупных механизмов;
  • экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
  • возможность строительства зданий сложных геометрических форм;
  • высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

  • невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
  • ростверковый фундамент невозможно сделать в каменистых грунтах;
  • для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
  • проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Свайно-ростверковый фундамент по буронабивной технологии своими руками

Бурение

Перед началом работ по устройству основания с применением буронабивной технологии, необходимо выполнить разбивку участка под бурение. Расстановку свай на плане и на местности начинают с углов дома, потом в местах состыковки периметра и несущих стен.

Внимание! Расстояние между точками установки свай не должно превышать 2-3 метра. В случае превышения расстояния между размеченными сваями больше трёх метров, между ними устанавливают промежуточную сваю, учитывая рекомендации по расстановке свай.

rasstanovka svay

Проектная схема расстановки свай

Для бурения скважин под монтаж буронабивных свай, применяется специальная техника – ямобур – со шнековой установкой вертикального бурения. В полученную скважину опускают опалубку. Если свая будет круглого сечения, то роль опалубки может выполнить рубероид, сложенный в несколько слоёв или оцинкованная сталь. Также для опалубки можно применить деревянные щиты, для формирования сваи прямоугольного сечения.

Важно! Бурение отверстий под конструкции проводится на глубину ниже уровня промерзания грунта. В идеале до несущего грунта, что определяется изысканиями участка.

После бурения и монтажа опалубки, в ствол устанавливают арматурный каркас.

Арматурный каркас

Арматурный каркас изготавливается на участке строительства из витой арматуры диаметром 12 мм. Для этого отмеряют 3 — 4 стержня длиной, превышающей глубину скважины на 60-70 см. Впоследствии эти «хвосты» будут увязаны с армокаркасом ростверка.

Арматурные стержни формируют в виде трех- четырехугольника с таким размером, чтобы до стенок опалубки был зазор 4-5 см. Обвязывают стержни поперечной арматурой гладкого профиля с диаметром, меньше чем основные стержни.

Важно! Скрепляются продольные и поперечные стержни между собой вязальной проволокой.

armirovanie rostverka

Заливка бетоном

В случае небольшого объёма, бетон для заполнения свай, готовят прямо на участке с использованием бетономешалок.

Внимание! Заливка бетоном тела сваи должно проводиться непрерывно, то есть весь объем сваи должен быть залит в течение смены до момента схватывания бетона.

Заполнив сваю бетоном его нужно вибрировать, чтобы исключить усадку и образование пустот в теле конструкции.  Этот процесс позволит добиться однородности и требуемой прочности. Во время первоначального схватывания бетона в конструкции, а это 4-5 дней, подготавливают каркасы для ростверка.

После заливки всех свай выполняют устройство ростверка. В случае с высоким ростверком готовят нижнюю платформу опалубки. Нижней опорой опалубки может служить песок, если высота не превышает 30 см, или деревянные щиты которые опираются на края свай. Снизу опалубка укрепляется дополнительными опорами.

opalubka pod rostverk

Вид свайного фундамента перед установкой опалубки и каркаса ростверка

После формирования низа ростверка монтируется каркас ростверка, который соединяется с каркасом свай. Устанавливаются боковые стенки опалубки и после этого приступают к заливке бетона.

Важно! При заливке ростверка бетоном также нужно применять вибрирование бетона для достижения максимальной однородности конструкции.

Если бетон заливают при температуре +20 и выше, опалубку можно снимать через 4 дня. В случае выполнения работ с температурой окружающего воздуха не выше +10 , то необходимо выдержать паузу в 14 дней.

gotovay opalubka

Опалубка готова под заливку бетоном

Внимание! Перед заливкой бетоном желательно установить закладные трубы в ростверке для прокладывания коммуникаций, чтобы потом не делать отверстия в бетоне.

Итоговые моменты

Свайно-ростверковый фундамент представляется как уникальное совмещение характеристик и свойств ленточного и свайного основания. Может использоваться при возведении небольших зданий и инженерных сооружений. Равномерно распределяет нагрузку от стен строения между всеми элементами основания, предотвращая осадку и появление трещин в стенах. Ростверк отличается надежностью и качеством от свайного основания и более технологичен, чем обыкновенный ленточный фундамент. Своими силами одолеть такую стройку можно, но в любом случае, для выполнения расчетов по фундаменту, придется пригласить специалиста.

www.bazaznaniyst.ru

Что такое ростверк в строительстве

Решая задачи по обеспечению устойчивости возводимых строений, строители отводят серьезную роль прочности фундаментной основы. Постройка зданий осуществляется на различных типах оснований. Для проблемных грунтов предпочтителен столбчато-свайный фундамент, состоящий из отдельных опор, передающих нагрузку на почву. Надежную фиксацию оголовков опорных элементов обеспечивает ростверк. Многие слышали этот термин, однако далеко не все имеют представление о назначении конструкции, преимуществах и классификации.

Что такое ростверк в строительстве

Среди различных типов фундаментов широко используется ростверковый. Ростверк — это что? Такой вопрос часто задают начинающие строители. Разберемся, что представляет собой ростверковая основа здания. Опытные застройщики, осуществляя строительство домов на винтовых сваях, объединяют верхние части опор горизонтально расположенными балками. В результате создается единый силовой контур – ростверк, обладающий повышенной прочностью и жесткостью. В сформированном фундаменте нагрузку от массы строения воспринимают свайные опоры ростверковой конструкции.

Главное назначение силовой обвязки:

  • обеспечение фиксированного положения фундаментных опор;
  • равномерное распределение передаваемых зданием нагрузок на колонны.
  • формирование надежной опорной поверхности для возведения стен и перегородок.
Ростверк – горизонтально расположенная часть свайного фундамента, воспринимающая и передающая нагрузку от стен здания на сваи

Подобная конструкция, состоящая из винтовых или железобетонных свай, объединенных горизонтальным поясом, широко применяется при возведении одноэтажных строений на различных видах грунтов, в том числе почвах с повышенной концентрацией глинистых частиц, песка и влаги.

Ростверковая основа обладает комплексом серьезных преимуществ:

  • позволяет осуществлять строительство зданий на проблемных грунтах;
  • обеспечивает устойчивость строений;
  • не требует выполнения трудоемких земляных мероприятий;
  • не зависит от глубины расположения водоносных слоев.

Наряду с достоинствами, свайно-ростверковая основа имеет и слабые стороны:

  • сложность сооружения подвального помещения, основные размеры и габариты которого связаны с конструкцией ростверка и высотой выступающих частей опор;
  • необходимость использования специального оборудования для установки в грунт опорных элементов фундаментной базы.

Выполняя устройство свайных фундаментов, с целью повышения их нагрузочной способности, выступающие части опор целесообразно объединить силовым поясом. Ведь фундаментную основу нагружают своим весом крыша, стены, потолок, бытовая техника. Сметы на сооружение ростверковой основы всегда ниже, чем на постройку ленточного фундамента.

В зависимости от типа фундамента, особенностей геологического строения грунтов ростверк может отличаться

Разбираясь, что такое ростверк в строительстве, изучите его классификацию. Ростверковый фундамент классифицируется по следующим критериям:

  • уровню расположения;
  • используемому для постройки материалу;
  • конструктивным особенностям.

Остановимся детально на особенностях каждой разновидности ростверка.

Разновидности ростверка по расположению

Планируя соорудить ростверковый фундамент для каркасного дома своими руками, определитесь с уровнем расположения относительно нулевой отметки.

Возможны следующие варианты:

  • висящий фундаментный пояс;
  • возвышающийся ростверк;
  • мелкозаглубленная основа.

Рассмотрим каждую разновидность.

Возвышающийся над уровнем грунта

Отличительная черта высокого ростверка – расположение низа связующего пояса над поверхностью грунта на расстоянии 10–15 см, что позволяет:

  • соорудить возвышающуюся ростверковую основу на проблемных грунтах;
  • исключить влияние сил морозного пучения почвы;
  • избежать развития сырости за счет вентиляции пространства под постройкой;
  • сохранить положение фундаментных опор при подвижках слоев грунта.
Повышенный ростверк наиболее распространен и предусматривает расположение его подошвы на уровне грунта

Имеется еще одно серьезное преимущество возвышающегося силового контура – гравийно-песчаная подушка для фундамента высокой конструкции не требуется, так как он расположен выше нулевой отметки и не контактирует с почвой.

Минусы конструкции:

  • увеличенный уровень тепловых потерь за счет проникновения под основу здания холодных воздушных масс;
  • необходимость усиленной теплоизоляции пола, контактирующего с холодным воздухом;
  • повышенный уровень затрат, связанный с необходимостью монтажа по контуру здания защитных щитов декоративного цоколя.

Желая соорудить высокий ростверковый пояс, разберитесь, как правильно сделать цоколь дома, чтобы надежно защитить нижнюю часть строения и пол от холодных воздушных потоков.

Расположенный на нулевой отметке

Ростверковая основа, расположенная на одном уровне с почвой, возводится достаточно часто. Связующий пояс базируется на песчано-щебеночной подушке, имеющей толщину 15–20 см. Подсыпка производится после извлечения грунта под нижней плоскостью ростверка. Главная особенность конструкции – демпфирующая подушка.

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы

Она выполняет важные задачи:

  • предотвращает отрицательное влияние морозного пучения грунта;
  • не позволяет скапливаться талой воде и осадкам под ростверковой основой;
  • герметизирует зазор под горизонтальной балкой ростверка.

Для повышения прочностных характеристик конструкции и защиты от влаги производится армирование и гидроизоляция. Устройство повышенного ростверка несложно выполнить своими руками. Пошаговая инструкция поможет справиться с поставленной задачей.

Заглубленный в почву

Силовая конструкция, связывающая верхние части опор, располагается ниже нулевой отметки. Технология сооружения предусматривает следующие работы:

  1. Подготовку приямка, расположенного между опорными колоннами.
  2. Выравнивание основы траншеи.
  3. Подсыпку гравийной подушки.
  4. Монтаж щитовой опалубки.
  5. Сборку и установку арматурной решетки.
  6. Заливку бетонного раствора.

Оголовки свай бетонируются в процессе заливки силовой рамы. Для повышения ресурса эксплуатации заглубленного ростверка важно надежно защитить его от влияния осадков. Разберитесь, как сделать отмостку вокруг дома правильно. Бетонная окантовка по контуру дома, выполненная с наклоном, обеспечит эффективный отвод влаги от ростверкового фундамента.

Основное отличие такого варианта состоит в расположении ленты ниже уровня земли

Классификация ростверка по виду применяемого стройматериала

Рассмотрим, из какого материала можно сделать ростверк. Для изготовления ростверковой обвязки применяются различные стройматериалы:

  • бетон, усиленный арматурной решеткой;
  • металлопрокат различного сечения;
  • высушенная и обработанная древесина;
  • марочный бетон без арматуры.

Прочностные характеристики конструкции должны соответствовать расчету свайного ростверка. Остановимся на особенностях применения различных материалов.

Монолитный железобетонный ростверк

 По эксплуатационным характеристикам конструкции из железобетона прочнее бетонных.

Ростверк железобетонный благодаря прочной арматурной решетке обладает следующими достоинствами:

  • повышенной нагрузочной способностью;
  • продолжительным периодом эксплуатации;
  • высоким уровнем надежности;
  • достаточной жесткостью;
  • способностью воспринимать увеличенные сжимающие нагрузки.

Для армирования применяются стальные прутки, соединенные в общий каркас, а также готовые пространственные решетки.

Монолитный ростверк представляет собой цельную конструкцию, заливаемую непосредственно на строительной площадке

Конструкция из металла

Силовой пояс из металлопроката позволяет обеспечить требуемый запас прочности. Технология сооружения предусматривает выполнение следующих операций:

  1. Нарезку заготовок из швеллера или двутавра.
  2. Установка профильного проката на торцы колон.
  3. Сварку отдельных балок в общий контур.

Для повышения стойкости к воздействию коррозии нанесите защитное покрытие.

Ростверковая основа из древесины

Прочность древесины позволяет воспринимать массу легких деревянных или каркасных строений. Для обеспечения долговечности деревянных брусьев:

  • тщательно высушите материал;
  • пропитайте древесину антисептиками;
  • гидроизолируйте поверхность балок рубероидом.

Ресурс эксплуатации зависит от качества подготовки материала.

Бетонный ростверк

Последовательность действий по обустройству ростверкового фундамента из бетона аналогична сооружению железобетонного пояса. Основное отличие – бетонирование силовой обвязки без арматурных каркасов. Восприимчивость бетона к воздействию растягивающих усилий и изгибающих моментов ограничивает область использования бетонного ростверка.

Конструктивные разновидности фундамента с ростверком

Классификация предусматривает деление ростверков на виды в зависимости от конструкции. Возможные варианты:

  • сборная конструкция. Состоит из профилей, сваренных между собой. Ресурс эксплуатации ограничивается двумя десятилетиями в связи с недостаточной жесткостью. Сборный вариант применяется для временных строений;
  • цельный ростверк. Формируется из бетонного раствора, усиленного арматурным каркасом. Обеспечивает устойчивость малоэтажных зданий на проблемных грунтах;
  • комбинированный вариант ростверковой базы. Включает изготовленные в производственных условиях узлы. Их собирают в единый силовой каркас и бетонируют. Конструкция применяется в промышленном строительстве.

Выбор оптимального варианта определяется требованиями проекта.

Заключительные рекомендации

Ростверк – нагруженная часть фундаментной основы, повышающая жесткость конструкции. Классификация позволяет выбрать требуемый тип связующего пояса в зависимости от особенностей строения, характеристик грунта. Определяясь с конструкцией ростверка, прислушайтесь к мнению профессионалов.

pobetony.expert

Свайно-ростверковый фундамент

Хотя ленточный фундамент и остается наиболее распространенным, постоянно происходят изыскания в направлении уменьшения его стоимости. Не стоит его сравнивать с плитным, т. к. последний потребует еще большего бюджета. Но если делается закладка ленточного фундамента на большую глубину, чтобы пройти уровень промерзания, то рассчитывать нужно на значительную сумму.

При строительстве в некоторых местностях на такой вид основы может уйти до половины стоимости всего проекта. Многие нашли для себя в качестве альтернативы свайный фундамент с ростверком. У такого строения есть множество плюсов, одним из которых является возможность возведения дома или другого строения на нестабильных грунтах. Другие нюансы, а также принцип закладки конструкции, будут рассмотрены в этой статье.

Суть конструкции

Из названия становится очевидным примерная конструкция такого фундамента. Первым основным элементом является свая, точнее, определенное количество свай, которые забиваются в грунт. При этом их погружение не производится хаотично есть определенные правила, которые регламентируют этот момент. Одним из них является обязательное размещение корня сваи ниже уровня, на который происходит промерзание. Благодаря этому удается пройти плодородный и верхние слои, которые отличаются небольшой несущей способностью. Но при самостоятельной установке такие сваи обладают спорной несущей способностью.

Связано это с тем, что проседание элементов может происходить неравномерно, что вызывает деформации в здании, т. к. нагрузка не распределяется равномерно. Такой вариант фундамента является хорошим решением, например, для домов из сруба, т. к. их конструкция более устойчива к изменениям положения свай в силу своей целостности, при этом перераспределение веса и нагрузки происходит автоматически.

Чтобы была возможность на таком фундаменте возводить кирпичные и блочные здания, требовалось некоторое усовершенствование, которое пришло в виде ростверка. Задачей последнего является создание монолитной конструкции, которая приобретает улучшенные свойства.

Если говорить просто, то ростверк представляет собой небольшой ленточный фундамент. Он может располагаться как непосредственно на грунте, так и быть приподнятым от него на определенную высоту. Ростверк может быть монолитным, т. е. выполненным из армированного бетона или металлическим. Во втором случае применяются балки, которые соединяются между собой посредством сварки. В некоторых случаях применяется деревянный ростверк, который также прекрасно справляется со своими задачами.

Обратите внимание! Ростверк, который находится на уровне земли, называется низким. При расположении конструкции выше уровня грунта его характеризуют как высокий.

Принцип взаимодействия

Нормальным считается эффект, при котором взаимодействие дома и фундамента происходит по-разному в различных участках. Это связано с тем, что вес дома распределен неравномерно. В некоторых комнатах присутствует больше мебели или фурнитуры, например, в ванной комнате, что говорит о большем весе, а соответственно и давлении на фундамент. Ростверк позволяет нормализовать такие перепады и распределить их по всем сваям.

Такой подход позволяет добиться равномерной усадки здания по всему периметру, что не вызывает перекоса и повреждения стен, а также самого фундамента. Ростверк не является идеальным решением для такого вида фундамента. Связано это с тем, что на одном участке под различными сваями могут быть различные виды грунта, дающие неравномерную усадку. Именно поэтому такой вид основания неохотно сооружают застройщики.

Выше было сказано, что ростверк может быть высоким и низким. В первом случае лента может размещаться на высоте в 10 и больше сантиметров над грунтом. Применяется такое решение на большинстве видов грунта, но для строений, которые имеют небольшой вес, например, для каркасных домов. Он является хорошим решением, если предполагается возведение дома на пучинистом грунте. Свайный фундамент с этим типом ростверка неплохо нивелирует обратные нагрузки. Минусом такого решения будет наличие продуваемого пространства под домом. Потребуется дополнительное его утепление.

Низкий ростверк еще называется промежуточным также его именуют наземным. В этом случае не делается заглубления для ленты, она укладывается на подготовленную подушку из песка и гравия. Такой фундамент обладает дополнительной устойчивостью к нагрузкам со стороны дома, но его не применяют на грунтах, которые являются пучинистыми, т. к. воздействие сил может привести к расслоению конструкции и просадке свай. Третьим видом ростверка является заглубленный. Отличается он тем, что частично утоплен в грунт и находится на песчано-гравийной подушке. Проще такой вид фундамента можно охарактеризовать как ленточный мелкого заглубления, дополнительными опорами для которого выступают сваи.

Использование такого решения потребует дополнительных затрат, но это является необходимостью, если планируется сооружение тяжелых зданий на нестабильном грунте. Роль свай заключается в создании опоры на более плотный грунт, который находится на большей глубине, что невозможно для ленты или потребовало бы огромных сумм, если бы пришлось заглублять монолитную ленту на такой уровень. В некоторых случаях закладку ленты приходится осуществлять ниже промерзания грунта, а сваи уходят еще глубже. В других вариантах достаточно погрузить ростверк в грунт на 30 см и опереть его на сваи и на подсыпку.

Низкие и заглубленные варианты ростверков обладают большей стабильностью. Буронабивные сваи, которые применяются для такого вида фундамента обычно армируются металлическими прутами. При этом производится перевязка армирующего слоя каждой из свай с поясом ленточного фундамента, который будет залит позже. Это создает цельную монолитную конструкцию, которая готова похвастаться хорошими прочностными характеристиками. При этом покрываются недостатки отдельно свайного и отдельно ленточного фундамента, т. к. они дополняют друг друга. Благодаря тому, что структура представляет собой цельную конструкцию, распределение нагрузки происходит частично на сваи и частично на грунт, что разгружает опорные столбы.

Особую пользу от свайно-ленточного фундамента можно ощутить в зимний период. Если грунт является пучинистым, то ему сложно выдавить сваю на поверхность. Это связано с тем, что корень сваи находится ниже уровня промерзания грунта, а также с малой площадью взаимодействия между грунтом на глубине и опорным столбом. При небольшом усилии со стороны грунта на ленточную конструкцию сваи придают устойчивости. В этом случае они выступают якорями, которые входят в зацепление с грунтом и предотвращают смещение фундамента.

Плюсы и минусы

Если подытожить то, что было сказано выше, то довольно просто выделить основные положительные и отрицательные стороны свайно-ленточного фундамента. К плюсам можно отнести:

  • относительную простоту сооружения;
  • сравнительно меньшие затраты на сооружение;
  • снижение теплопотерь;
  • отсутствие вибраций, которые могут передаваться через почву;
  • строительство такого фундамента может вестись в любое время года;
  • уровень грунтовых вод имеет минимальное воздействие на конструкцию;
  • дает возможность сооружения конструкций на склонах.

Заложить такой фундамент сможет даже небольшая бригада без использования особых средств механизации. Так как лунки под сваи можно пробурить садовым буром, на который будет смонтирован удлинитель. Снижение расхода материала ведет к снижению расхода на строительство всей конструкции. В силу того, что с грунтом соприкасается только небольшая часть фундамента, удается снизить теплопотери, что положительно сказывается на стоимости отопления в зимний период. Эта же особенность отвечает за снижение вибраций, которые могут передаваться от загруженных трасс или от железнодорожного полотна. Заливка основы такого типа может производиться даже в морозы, если температура не опускается ниже минус десяти градусов. Так как для свайного фундамента с ростверком можно задать различный уровень на различных участках, то строительство дома на участке с перепадами уровня грунта не вызовет затруднений.

Есть у конструкции и свои недостатки:

  • отсутствие подвала;
  • необходимость особого подхода к расчетам;
  • необходимость соблюдения плотности армирования;
  • отсутствие гидроизоляции ростверка;
  • невозможность обойтись без специальной техники в некоторых случаях.

Цокольный этаж или погреб в таких конструкциях не предусматривается, что связано с типом грунта, на котором ведется сооружение. Есть определенные нюансы в расчетах, которые потребуют определения нагрузки на каждую сваю в зависимости от типа грунта, в котором она будет располагаться. Для каждой марки цемента необходимо подбирать особый вид армирования, который бы обеспечил требуемую плотность всей конструкции. Ростверк не имеет гидроизоляции, которая бы препятствовала капиллярному проникновению влаги от свай, поэтому строители стараются произвести гидроизоляцию опорных столбов. При бурении лунок под сваи на большую глубину в некоторых случаях невозможно обойтись без специальной техники.

Когда без свайного фундамента не обойтись

Есть определенные случаи, когда использование свайного фундамента с ростверком является не просто рекомендуемым мероприятием, а необходимостью. Это, например, касается болотистых мест, где почва имеет торфяной слой. Также незаменимым такой вариант основы будет в том случае, если в местности есть плывуны или участок находится возле леса. Нагрузка в таких ситуациях не может быть распределена на верхние слои и требуется хорошее заглубление. Сооружение ленточного фундамента на участке с перепадом уровня грунта обойдется в круглую сумму, если нет желания заложить цокольный этаж. Сваи могут быть различной длины, поэтому их можно вывести в уровень даже при перепадах.

Использование свайного фундамента с ростверком рекомендуется в тех случаях, когда уровень грунтовых воды расположен близко к поверхности и может привести к разрушению обычного ленточного фундамента. В зависимости от уровня залегания вод будет отличаться тип используемого ростверка. Свайная основа с ростверком подходит не только для нестабильных грунтов, но и для тех, где почва является жесткой и плохо поддается обработке. Отсутствует необходимость в больших объемах выемки грунта, что упрощает строительство. Оптимальным выбором для каркасного строения будет фундамент именно такого типа, т. к. обычный ленточный обойдется дороже, а весь потенциал его прочности использован не будет.

Обратите внимание! Так как не всегда известно о типе грунта, который будет располагаться под конкретной сваей, в конструкции предусматривается определенный запас прочности, который призван нивелировать отличия.

Варианты свай

Существует несколько видов свай, которые используются для сооружения свайного фундамента с ростверком. Среди них можно выделить:

  • буронабивные;
  • забивные;
  • винтовые.

Первые представляют собой конструкцию, которая сооружается методом предварительного бурения лунки требуемого диаметра и глубины. После подготовительных работ производится заливка столбов опоры с использованием армирования. Забивные элементы идут уже готовыми и представляют собой железобетонную конструкцию, которая набрала прочность. Для них не требуется предварительная подготовка лунок, т. к. они забиваются в назначенное место с использованием специальной техники. Последняя разновидность представляет собой металлическую конструкцию. Есть определенные требования в отношении диаметра такой трубы, а длина зависит от конкретных условий. На конце такой опорной конструкции содержится винт, который и способствует погружению, а также фиксации сваи. Монтаж таких элементов может быть осуществлен вручную.

Кроме способа монтажа, сваи могут отличаться по сечению. Если речь идет о винтовых, то чаще всего они круглые. Существуют треугольные, квадратные и многоугольные варианты. Тело сваи может быть полым или наполненным. В зависимости от способа распределения нагрузки различают:

  • стойки;
  • висячие.

Второй вид свай имеет заостренный конец и большую площадь боковых поверхностей. Благодаря этому удается распределить оказываемую нагрузку на фундамент на большую площадь. Такое решение чаще всего используется в том случае, если несущей способности грунта, который находится на достигнутой глубине, недостаточно для создания нормальных условий. Устройство стойки имеет иную конструкцию. Чаще всего она подразумевает наличие расширения у основания сваи, которое обеспечивает основной процент опорных свойств. Стенки такой сваи задействованы не в полной мере.

Различие видов свайных фундаментов с ростверком может крыться также в том, каким именно образом расположены сваи в конструкции. Чаще всего выбирается четко вертикальное размещение, которое не вызывает особых вопросов. Но в некоторых случаях для увеличения несущей способности сваи могут быть загнаны в грунт под определенным углом. При этом в одной точке может быть расположено несколько свай. Применяется такой способ в том случае, если предполагается горизонтально направленное усилие на фундамент.

Сваи под ростверком фундамента могут располагаться не с определенным шагом, а точечно. Это касается тех ситуаций, когда ведется сооружение не здания, а навеса на открытом пространстве. В этом случае расположение свай совпадает с размещением опорных стоек, которые удерживают кровлю. Допускается ленточное расположение свай. В этом случае они размещаются с минимальным шагом, что увеличивает прочность фундамента. В другом варианте несколько свай размещаются с меньшим шагом на тех участках, где предполагается большая нагрузка.

Способ расположения опорных столбов для свайного фундамента с ростверком наносится на план будущего строения. Его можно начертить самостоятельно с соблюдением масштаба. Обязательным является наличие опор по углам здания. Также потребуются сваи в местах пересечения лент под основные и внутренние стены. Если расстояние между промежуточной и угловой сваей превышает три метра, тогда устанавливается еще одна опора посередине. Обычно шаг составляет около двух метров.

Расчётные работы

Во время проведения расчетов первым делом вычисляется примерная масса будущего здания. При этом учитывается не только коробка, но и все, что будет находиться внутри после финишной отделки. В зависимости от получившегося результата вычисляется требуемая площадь опоры. Выше было сказано, как наносить сваи на план здания. Теперь необходимо подсчитать их общее количество и разделить на требуемую площадь опоры. Это позволит узнать сечение свай, которое требуется под конкретный проект. В некоторых случаях увеличение площади сечения свай можно компенсировать увеличением их количества.

Процесс монтажа

Первым делом производится приблизительная разметка территории, которая определяется габаритами будущего здания. Это необходимо для того, чтобы снять верхний плодородный слой, который может стать определенной помехой для качественной разметки. Когда выемка верхнего слоя осуществлена, производится разметка того, как будут размещены сваи. Если ростверк будет заглубленным или располагаться на поверхности земли, тогда также делается разметка и под него. По четырем углам фундамента забиваются колышки и надежно фиксируются. Их можно забить по два на ширину траншеи под фундамент. Между колышками натягивается яркая леска или бечевка, которая хорошо заметна на фоне грунта.

Обратите внимание! После натягивания веревки необходимо еще раз проверить, правильность геометрии будущего фундамента.

Чаще всего для этого просто замеряются диагонали и сравниваются полученные результаты. Если они одинаковые, тогда работа продвигается с успехом, если есть определенные погрешности, тогда необходимо сместить один или несколько углов.

Далее следуют земляные работы. Делается выемка грунта на требуемую глубину. При этом учитывается не только высота ростверка фундамента, но и размер песчаной и гравийной подушек, которые будут уложены под ростверк. Когда траншея готова, производится размета точек, в которых будут располагаться опоры. Далее выполняется забивание свай или бурение лунок под них. Если выбран второй вариант, то в подготовленные лунки помещается асбестовая труба, обернутая в гидроизоляционный материал. Далее выполняется частичное наполнение сваи. Труба частично приподнимается, чтобы под ней образовалась подушка. Труба должна возвышаться на такой уровень, который равняется высоте подсыпки, которая будет выполнена из песка и щебня. В трубу укладывается арматурная сетка. Ее часть должна переплетаться с армирующей сеткой ростверка, поэтому часть прутов выглядывает из сваи. Выполняется полная заливка сваи и ее уплотнение с использованием глубинного вибратора.

Как только закладка свай будет завершена, делается подсыпка из песка. Обычно достаточно его слоя в 20 см. Засыпается он слоями меньшего размера и хорошо трамбуется ручной или другой трамбовкой. Таким же слоем делается засыпка из щебня средней фракции. Он также хорошо трамбуется, чтобы усилие распределялось равномерно по всей площади. Из обрезной доски или влагостойкой фанеры собирается опалубка. Она должна быть такой высоты, чтобы покрыть пруты арматуры, выступающие из свай, а также закрыть пояс, который будет уложен в ростверк.

Следующим шагом на опорные элементы, которые приподнимут армирующий пояс ростверка фундамента над подушкой на 5 см укладывается армирующая сетка. Пруты свай перевязываются с прутами ростверка фундамента. Опалубка для фундамента дополнительно укрепляется косыми подпорками, а также поперечными планками. Еще раз осматривается весь периметр опалубки. Не должно быть щелей, через которые жидкость будет уходить из раствора. Заливку свайного фундамента с ростверком лучше выполнить за один раз, чтобы предотвратить образование горизонтальных слоев, которые уменьшат прочность всей конструкции.

Совет! Перед заливкой бетона в опалубку для свайного фундамента укладываются трубы.

Делается это для того, чтобы впоследствии была возможность провести коммуникации. Если этого не сделать, тогда придется бурить отверстия, что нарушит целостность фундамента и снизит несущую способность.

Для больших объемов потребуется заказной бетон, который привозится в больших миксерах. Во время заливки необходимо сразу равномерно распределить бетон по желобу. После этого выполняется его уплотнение глубинным вибратором. Верхняя часть фундамента разравнивается правилом или мастерком. На набор полной прочности фундаменту потребуется около месяца времени или меньше. Многое будет зависеть от температуры и влажности воздуха. Если строительство ведется в жаркий период года, тогда есть необходимость в периодическом увлажнении всей конструкции, а также размещении сверху ростверка свайного фундамента гидроизолирующего материала, который снизит испарение жидкости.

Снять опалубку можно уже через пять дней, если температура воздуха на улице превышает двадцать градусов и не опускалась ниже за это время. За это время вся конструкция набирает практически половину своей прочности. В некоторых случаях потребуется четырнадцать дней до того, как можно будет снять опалубку. Это справедливо в том случае, если температура воздуха не опускалась ниже плюс десяти градусов. Если температура колебалась до десяти градусов, тогда для нормального набора прочности потребуется дополнительное утепление фундамента или использование специальных присадок. Процесс монтажа фундамента из свай с ростверком описан в видео ниже.

Частые ошибки

Во время сооружения свайного фундамента с ростверком неопытными мастерами допускается ряд ошибок, о которых стоит знать. Среди них можно выделить:

  • разделенность конструкции;
  • отсутствие амортизирующего слоя;
  • малая глубина заложения;
  • ошибки в расчетах.

Первая ошибка при сооружении свайного фундамента с ростверком заключается в том, что отсутствует перевязка между сваями и ростверком. В этом случае прочность фундамента ставится под сомнение, т. к. два основных модуля фундамента практически не взаимодействуют между собой. Если укладка ростверка в фундаменте из свай осуществляется на грунте, который является пучинистым, тогда потребуется предусмотреть воздушный зазор между ростверком фундамента и грунтом или уложить под ростверк до заливки фундамента утеплитель в видео экструдированного пенополистирола.

Малая глубина заложения в фундаменте такого типа относится не к ростверку, а к сваям. Если сваи для такого фундамента будут находиться не на достаточной глубине, то невозможно будет говорить о достаточной опоре. Со временем сваи, а соответственно и весь фундамент может просесть, что приведет к разрушению здания. Если уровень расположения свай не прошел точку промерзания, тогда фундамент будет поднят при замерзании почвы зимой. Часто ошибки допускаются во время расчетов. Чтобы проблем не возникло, лучше обратиться по этому вопросу к специалистам.

Резюме

Как видно, фундамент из свай с ростверком является отличным решением для большинства ситуаций. Такой фундамент позволит соорудить дом на сложных грунтах. При этом к проектированию такого фундамента нельзя относиться халатно, т. к. можно неправильно рассчитать его несущую способность, что выльется в круглую сумму. Не пренебрегайте советами профессионалов в отношении сооружения такого типа фундамента.

Отправить комментарий

2proraba.com

Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/spb-artstroy.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 942 Notice: Trying to access array offset on value of type null in /var/www/www-root/data/www/spb-artstroy.ru/wp-content/plugins/wpdiscuz/class.WpdiscuzCore.php on line 975

Отправить ответ

avatar
  Подписаться
Уведомление о
