Ремонт основных неисправностей цепной электропилы

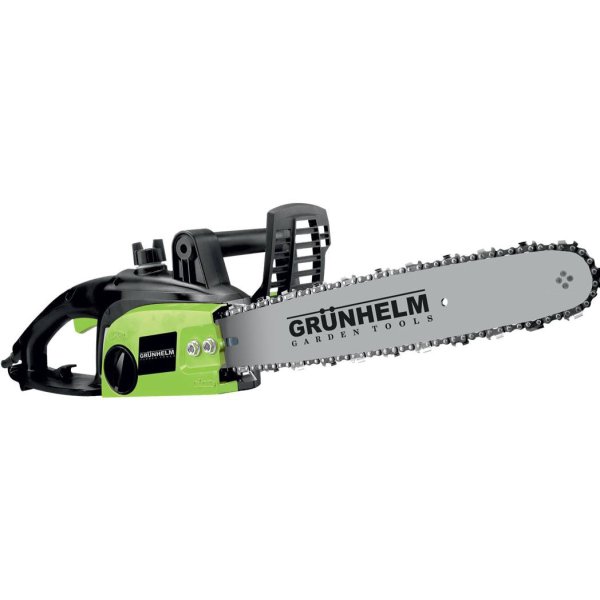

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

Устройство и принцип работы цепной электропилы

Устройство цепной электропилы отличается от устройства бензопилы только типом привода, а именно наличием электромотора вместо бензинового двигателя. Состоит агрегат из электродвигателя, размещенного в пластиковом корпусе, бачка для смазки, масляного насоса, а также из шины и цепи, имеющей режущие элементы (зубья). Как устроена цепная электропила, можно рассмотреть на рисунке ниже.

Электропилы могут быть как с поперечным расположением двигателя (показано на рисунке выше), так и с продольным (см. фото ниже).

В электропиле с поперечным расположением двигателя вращательное движение от него на ведущую звездочку передается напрямую. В аппарате с продольно расположенным электромотором этот процесс осуществляется через редуктор.

Звездочка, установленная в одной плоскости с шиной агрегата, вращаясь, тянет цепь. Последняя, установленная на шине агрегата, скользит по ней с высокой скоростью. Благодаря наличию режущих элементов на цепи происходит распиливание древесины. Поскольку полотно от электропилы имеет большую ширину, чем шина, инструмент не заклинивает в материале, а процесс пиления происходит быстро.

Для уменьшения износа пильной цепи и шины на электропилах установлена система смазки, подающая масло на пильную гарнитуру.

В систему смазки входят масляный бачок объемом около 500 мл и масляный насос.

Последний во время работы электропилы непрерывно подает смазку на шину. Далее, смазка разносится с помощью цепи по всей поверхности шины и попадает как на ведущую, так и на направляющую звездочки.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
Во время работы горят щетки на электропиле , и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Разборка электропилы для устранения поломок

Чтобы приступить к устранению неисправностей своими руками, рекомендуется сначала узнать, как разобрать электропилу. Полная разборка агрегата на примере электропилы Макита происходит следующим образом.

Откиньте флажок винта, которым фиксируется шина, и немного ослабьте крепление. Далее, регулятором натяжения цепи ослабьте пильную цепь.
Полностью открутите винт крепления шины и снимите крышку.
Снимите цепь со звездочки и отсоедините шину от агрегата (вместе с цепью).
Теперь нужно выкрутить 2 винта, которыми крепится двигатель со стороны звездочки.
Также следует выкрутить пару винтов с другой стороны агрегата. Для удобства можно снять крышку масляного бачка.
Когда весь крепеж будет извлечен, можно отсоединить редуктор от двигателя.
На следующем этапе требуется снять ведущую звездочку. Поскольку она крепится с помощью стопорной шайбы, то ее следует снять, используя плоскую отвертку.
Сняв стопорное кольцо, уберите шайбу, находящуюся под ним, и снимите звездочку с вала редуктора. После чего окрутите 6 винтов, которыми крепятся зубчатые упоры и рукоятка аппарата.
Окрутив крепеж, отсоедините упоры и рукоятку от редуктора.
Далее, следует перевернуть редуктор и снять крышку.
Сняв трубочку с насоса, извлеките бачок для масла.
Нажмите рычаг тормоза по направлению торможения, пока не услышите щелчок, и снимите его.
Переверните редуктор и отсоедините алюминиевый корпус вместе с валом.
Под пластиковой крышкой, а также на шестернях можно увидеть скопление пыли, опилок и смазки.
Все детали редуктора необходимо очистить от загрязнений.
Далее, следует вынуть плунжер масляного насоса.
Извлеките масляный насос из пластиковой крышки редуктора.
Вращая обе части насоса в разные стороны, постарайтесь аккуратно вытянуть их одну из другой. После разъединения насоса из него выпадут шарик и пружина.
Далее, нужно разобрать механизм тормоза. Оденьте рычаг и поверните его до щелчка. Натяжение пружины при таком положении рычага будет минимальным.
Подденьте пружину отверткой и извлеките ее из алюминиевого корпуса.
Вместе с пружиной извлеките тяги.
Чтобы снять тормозную ленту, следует выкрутить удерживающий ее винт.
Перед сборкой на ведущую шестерню требуется нанести смазку. Это можно сделать так, как показано на следующем фото. При работе агрегата смазка разнесется по зубьям шестерен за счет центробежной силы.
На следующем этапе требуется разобрать корпус двигателя. Снимите шестерню, установленную на валу двигателя.
Извлеките электрощётки и выкрутите 6 винтов с одной стороны корпуса и 1 винт – с другой.
Снимите крышку.
Извлеките ротор двигателя, приложив небольшое усилие.

На этом полную разборку агрегата можно закончить. Сборка электропилы производится в обратной последовательности.

Алгоритм диагностики и ремонта

Приступая к ремонту цепной электропилы, необходимо провести последовательную диагностику всех узлов агрегата для выяснения причины поломки. Ремонт агрегата проводится, исходя из признаков неисправностей, которые были перечислены выше. Ниже приведена схема электропилы, на которой подробно изображено внутреннее устройство агрегата.

Электропила не включается

Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.

Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.

Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвоните каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а другим к одному из стержней электрической вилки.
Если с проводом все в порядке, тогда продолжайте проверять дальше. Прозвоните тестером провода, идущие к пусковой кнопке, на предмет обрыва.
Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.

Если предыдущие действия не позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель не запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них.

Если щетки исправны, то вероятнее всего, вышел из строя двигатель, а именно перегорели обмотки статора либо ротора. В данном случае, чтобы прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, который найдет неисправность и произведет перемотку катушек.

Горят щетки и коллектор

Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателей.

Считается, что нормальный износ щеток должен быть не более, чем на 2/3 от их первоначальной длины.

Если щетки изношены, необходимо их заменить. Также щетки могут искрить по причине забивания зазора между ламелями якоря графитовой пылью

. Поскольку графит является проводником, то он вызывает замыкание и появление искр.

Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).

Нет смазки на цепи и шине

Недостаток смазки на шине или ее полное отсутствие может вызываться засорением отверстия или трубки, через которые подается масло на шину. Часто цепь не смазывается, если нарушена подача смазки из бачка. Это может произойти при засорении фильтра, установленного на конце шланга. Последний всегда находится внутри емкости. Чтобы устранить неисправность, необходимо вытащить шланг из масляного бачка и промыть фильтр бензином.

Совет! Иногда масло не может поступить на шину, если оно слишком густое. Рекомендуется пользоваться специальной смазкой для цепей электрических и бензиновых пил.

Поломка масляного насоса также может стать причиной того, что масло не поступает на цепь электропилы. После прочистки фильтра, шланга и отверстия для подачи смазки включите электропилу и понаблюдайте, поступает ли смазка на шину, при условии, что в бачке достаточно масла. Если смазка не поступает, необходимо снять и разобрать масляный насос, проверить исправность пружины или других его деталей (зависит от модели агрегата) и при необходимости заменить его на новый.

Двигатель перегревается

Причиной перегрева двигателя может послужить заклинивание шестерни редуктора, если она сильно загрязнена мелкими древесными опилками, или на нее попали посторонние предметы, например, обломки пружины или пластиковых деталей. Попробуйте прокрутить вал редуктора вручную при отключенном тормозе. Если вращение затруднено, то потребуется разобрать редуктор и устранить неисправность.

Вызывать перегрев мотора может и обрыв обмоток двигателя. В таком случае произвести ремонт мотора своими руками не получится. Потребуется обращаться за помощью к специалисту.

Также двигатель может перегреваться, если не подается масло на пильную цепь. Это приводит к плохому скольжению оснастки по шине, и как следствие, к повышенной нагрузке на электромотор. Как диагностировать и устранить данную неисправность, было рассказано выше.

Двигатель не развивает полную мощность

Прежде всего, необходимо проверить напряжение в сети. Оно может иногда понижаться и приводить к падению мощности агрегата. Также падение мощности вызывается заклиниванием редуктора или износом щеток. Как устранить данные проблемы, рассматривалось выше.

Вызывает похожие симптомы и неисправная кнопка пуска. Если при проверке данной детали тестером обнаружится неисправность, то ее отремонтировать не получится. Кнопку необходимо заменить на новую. Но если проверка вышеперечисленных причин не дала результатов, то тогда остается подозревать, что перегорели обмотки якоря или в них произошло межвитковое замыкание.

Агрегат останавливается во время работы

Если агрегат останавливается при работе, то, возможно, произошел полный износ одной или обеих щеток. Проверяется это довольно просто: извлеките щетки из держателей и проверьте их длину.

Иногда попадаются щетки с коротким проводником, находящимся внутри прижимной пружины. С виду такая щетка будет иметь достаточную длину электрода, но если присмотреться к пружине, то она не будет разжата полностью из-за короткого проводника.

Также агрегат может останавливаться в процессе работы, если имеются неисправности в редукторе. В этом случае вы услышите гудение двигателя, который будет не в силах вращаться. Нередко остановку агрегата вызывает заклинивание концевой звездочки, расположенной на конце шины, по причине ее засорения. Главная задача звездочки – это перемещение цепи вокруг вершины шины. Как и в случае с поломкой редуктора, вы услышите гудение двигателя. Проверить заклинивание звездочки можно, если при выключенном агрегате и отжатом тормозе попробовать вручную протянуть цепь: если она не двигается, значит, произошло заклинивание именно в шине.

Некоторые модели шин имеют разборную конструкцию, позволяющую заменить концевую звездочку на шине электропилы при ее износе или заменить подшипники. Если на вашем агрегате установлена неразборная шина, то попробуйте прочистить все пространство возле звездочки с помощью тонкой проволоки и какой-либо проникающей жидкости, например, керосина или WD-40. После прочистки и смазки данной детали попробуйте провернуть ее. Если звездочка проворачивается с трудом или не проворачивается вообще, значит, поврежден подшипник. В таком случае шина подлежит замене.

Электропила пилит не ровно

Если электропилу уводит в сторону, то в большинстве случаев это происходит по причине одностороннего износа шины. Цепь, проходя по такой шине, перекашивается, и гарнитура производит неровный пропил. Если посмотреть на шину, то она будет с одной стороны стерта больше, чем с другой. Проблема решается заменой шины, а также цепи и звездочки, которые также подверглись неравномерному износу. Даже если на агрегат установить новую шину, то ранее изношенные детали быстро приведут ее в негодность.

Совет! Чтобы избежать неравномерного износа шины, ее рекомендуется через равные промежутки времени (при интенсивной работе через каждые 2 часа) снимать и переворачивать другой стороной.

Ремонт смазки цепи бензопилы: основные принципы и советы

При перемещении пильной цепи бензопилы в проточке шины вследствие трения выделяется большое количество тепла. Если не поступает масло на цепь бензопилы, необходимо остановить работу и принять все меры для устранения неисправности системы смазки. Сочетание больших нагрузок и перегрева гарнитуры сопровождается ее ускоренным износом и досрочным выходом из строя.

Все без исключения бензопилы и их электрические аналоги комплектуются однотипными по принципу действия системами, посредством которых реализуется смазка шины, пильной цепи и деталей ее привода.
В стандартный состав этого устройства входит резервуар, из которого цепное масло подается на вход насоса с фиксированной или регулируемой производительностью.
Далее рабочая жидкость в дозированном количестве поступает в проточку шины, в которой хвостовиками пильной цепи равномерно распределяется по всей гарнитуре и рабочей поверхности венца ведущей звездочки.

Шины производительных гарнитур длиной от 400 мм комплектуются ведомой звездочкой. Периодическая смазка подшипника производится индивидуально, после 6-8 часов наработки.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

постоянный уровень масла в резервуаре;
увеличение нагрузки на двигатель;
ускоренный износ режущих кромок пильных звеньев;
характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Причины снижения производительности и эффективности системы

В нужном количестве не подается масло на цепь бензопилы по нескольким причинам. Из наиболее характерных отказов, можно назвать:

засорение расположенного в маслобаке фильтра;
механическая поломка одного из элементов червячного привода насоса;
зимой производительность нагнетающего устройства снижается вследствие заправки системы слишком густым маслом.

В последнем случае привода и все детали насоса работают при повышенных нагрузках, инициирующих серьезные механические повреждения.

Преимущества маслонасосов повышенного класса

Ремонтопригодность разборных насосов достаточна для восстановления работоспособности агрегата в домашних условиях.

Шестерни привода насосов бюджетных бензопил в большинстве своем полимерные. Продвинутые в плане технической оснастки фирменные модели с регулируемой производительностью комплектуются приводными механизмами, изготовленными из цветных металлов. Стоимость таких систем компенсируется экономным, до 50% расходом рабочей жидкости.

Особенность самостоятельного поиска и устранения неисправностей

Полноценный самостоятельный ремонт смазки цепи бензопилы при всех равных условиях требует знания взаимодействия всех элементов системы, наличия инструмента и слесарных навыков.

Восстановление рабочих параметров многих бензопил предусматривает частичный или полный демонтаж комплектующего оборудования. Для выполнения сложных ремонтных работ лучше использовать возможности и технический потенциал сервисных мастерских.

Детали с сорванной резьбой и поврежденными шлицевыми соединениями, а также неразборные конструкции, которыми комплектуется система смазки популярных бензопил Штиль 180 и других однотипных моделей подлежат замене.

Если при заправленном баке масло в конструкцию гарнитуры не поступает, причину следует искать в самом насосе. Демонтаж и разборка механизма помогут выявить неисправные детали и устранить неисправность их заменой.

Проверка системы на выход масла и производительность

Загрязнение масляного фильтра проявляется существенным снижением производительности насоса. Проверить этот параметр несложно. Для этого необходимо гарнитуру работающей на рабочих оборотах пилы подержать над чистым листом бумаги.

По плотности и размерам масляной полосы можно уверенно судить о состоянии системы и сложности предстоящего ремонта.

На вопрос, почему отремонтированная система смазки работает, но не идет масло на цепь в нужном количестве — однозначного ответа нет. Причиной неудачи могут быть допущенные при сборке ошибки, сбой штатных регулировок, несоответствие плотности и вязкости выбранного состава заявленным характеристикам.

Масляное голодание гарнитуры возможно при установке на бытовую пилу с нерегулируемым насосом более длинной производительной шины, которой комплектуется бензопильная техника профессионального класса.

Специфика ремонта китайских бензопил

Значительную долю импортного бензопильного ассортимента составляет бензопильная техника китайского производства. Многие модели с большим или меньшим успехом скопированы с лучших европейских разработок.

Основное преимущество китайской продукции бюджетного сегмента — высокий уровень взаимозаменяемости запасных частей, узлов и систем. Для ремонта китайских бензопил в ряде случаев можно использовать комплектующие детали от идентичных по мощности и назначению моделей других производителей.

Не поступает масло на цепь электропилы

Одной из важных систем бензопилы, работа без которой невозможна, является система принудительной смазки цепи бензопилы. Ни для кого не секрет, что в момент работы пилы происходит трение цепи о шину бензопилы, что вызывает её нагрев и преждевременный износ. Для смягчения трения, цепной механизм необходимо постоянно смазывать.

Система смазки цепи бензопилы

Чтобы подавать масло для смазки цепи бензопилы, в инструменте применяется специальный насос, который дозировано, в зависимости от количества оборотов двигателя, подает смазку на шину пилы.

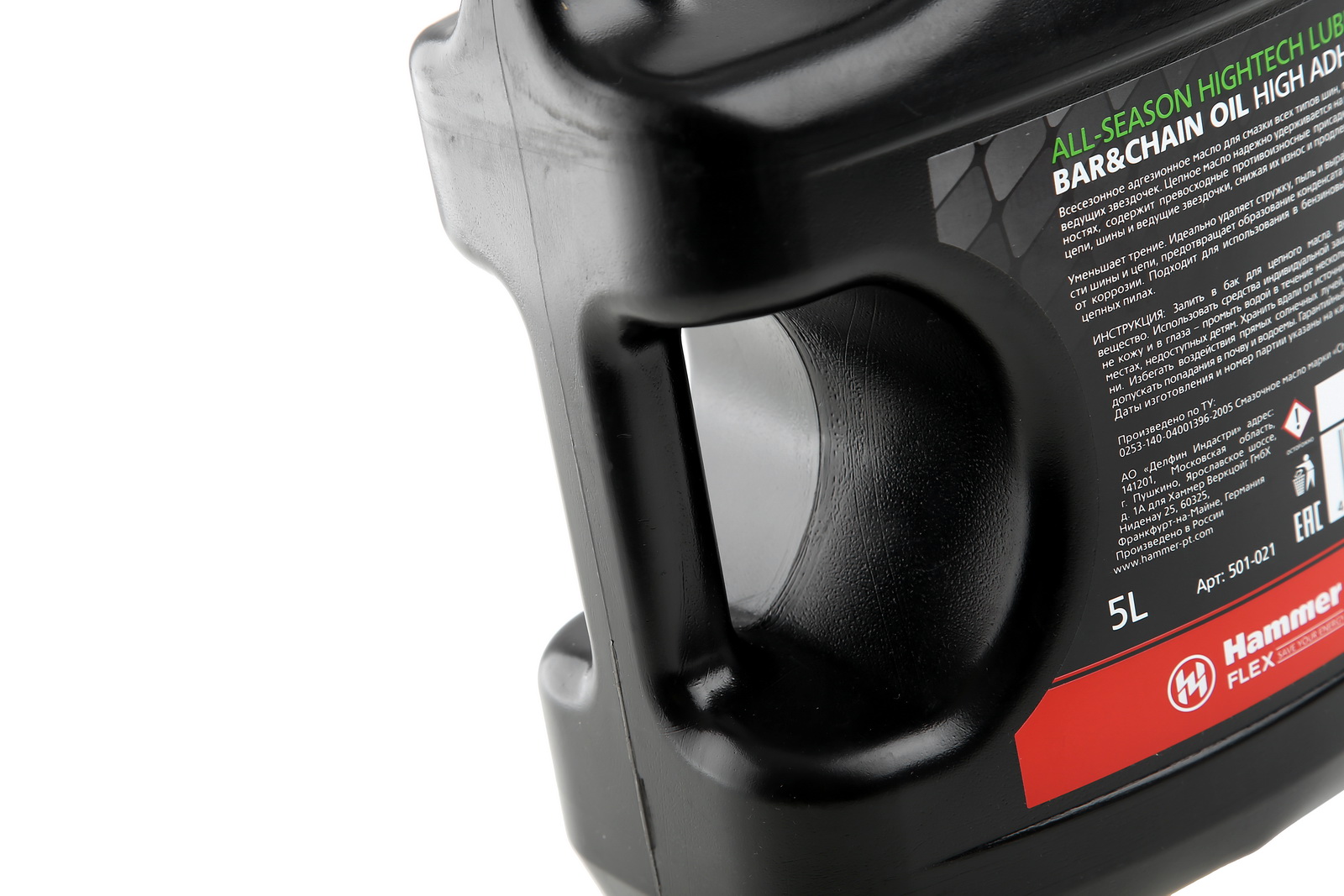

В системе используется масло для смазки цепи бензопилы, имеющее повышенные адгезионные свойства, это необходимо для равномерного распределения масла по всему периметру шины и удержания на ней даже при высоких оборотах вращения цепи. Рассмотрим подробнее систему подачи масла, реализованную в современных бензопилах.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

масляный бак расположенный, как правило, в картере двигателя.
Фильтрующий элемент, устанавливается в баке.
Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
Сердце системы – масляный насос.
Шестерня червячной передачи передающее усилие от двигателя на насос.
Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Принцип работы

Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.

Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.

Проточка необходима для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.

Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.

Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.

Эта функция довольна удобна, т. к. позволяет экономить и не тратить лишнее масло.

Неисправности системы смазки и как они устраняются

Основные неисправности системы подачи масла на бензопиле можно разделить на два основных вида, это общие неисправности присущие всем бензопилам и индивидуальные, которые могут различаться в зависимости от вида насоса и червячной передачи, установленной на конкретной модели. Начнем разбираться в неисправностях по порядку.

Работа бензопилой, если смазка цепи бензопилы не осуществляется, запрещена. Это пагубно влияет на шину, ведущую звездочку и цепь, а также может обернуться серьезными затратами на ремонт.

Признаки неисправности системы смазки, проверка её работоспособности

Цепь бензопилы сухая и имеет бледноватый оттенок без блеска.
Цепь относительно быстро растягивается.
Шина очень горячая и даже может частично оплавляться краска.
Масло из бака практически не убавляется.
Снизилась эффективность реза на острой цепи

Все эти признаки указывают на то, что смазочный процесс протекает с нарушениями. Для того чтобы проверить подачу масла системой смазки необходимо снять боковую шину бензопилы и завести ее. Далее, нужно немного увеличить обороты наблюдая при этом за местом окончания масляной магистрали. Если масло поступает, скорее всего его количества недостаточно для нормальной смазки и нужно почистить или заменить фильтр и, если это возможно, отрегулировать подачу. В случае, когда не поступает, проблема более серьезная и требует проведения дальнейшей диагностики.

Существует способ проверки подачи масла, не снимая шины. Для этого необходимо направить конец шины в сторону, например, свежеспиленной чурки со стороны реза и максимально увеличить обороты, при этом нужно стараться держать конец шины на расстоянии не более 10 см от чурки. Если масленые пятна начнут появляться на её поверхности — значит масло подается.

Поиск неисправности

После того как было определено, что масло не подается, дальнейшая диагностика возможна только если полностью снять масляную систему. Конечно, в некоторых ситуациях помогает замена фильтра, но это встречается очень редко.

Доступ к масляному насосу некоторых моделей пил, возможен только после полной разборки, соответственно не имея навыков в ремонте бензоинструмента, проведение ремонта лучше доверить профессионалам.

Наиболее частые неисправности

Обрыв масляного шланга. Его иногда можно обнаружить и при визуальном осмотре. Проблема решается заменой неисправной детали.
Отсутствие резьбы на валу масляного насоса, поможет его замена.
Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новой детали.
Отсутствие штопора главного вала (актуально для некоторых моделей инструментов, например, Homelite). Исправить можно установив вместо родного штопора, подходящий по диаметру гвоздик, обрезав его до необходимой длины.
Засор в магистрали. Можно удалить при помощи продувки сжатым воздухом или механически, с применением проволочки подходящего диаметра.
Засор фильтрующего элемента.
У инструмента Штиль MS 180, насос которого неразборный, он часто засоряется. Можно попытаться промыть в чистом бензине, если не поможет заменить.
У китайских бензопил (Цыганка), очень часто срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

Индивидуальная неисправность системы смазки Stihl MS 180

Ввиду того что Stihl MS 180 является одной из самых распространенных моделей бензопил, хочется подробнее остановиться на одной, присущей только ей неисправности и описать способ устранения без замены деталей.

Достаточно часто на бензопиле Штиль MS 180 наблюдается разгерметизация масляной магистрали в том месте, где маслопровод, идущий от бака, устанавливается в корпус пилы. Определить неисправность можно по характерным подтекам смазки на днище инструмента.

Для устранения неисправности необходимо снять ручку бензопилы, вынуть шланг из посадочного отверстия, очистить и обезжирить. После всех этих манипуляций нанести на посадочное место шланга герметик и установить в корпус бензопилы.

Подробнее об устранении неисправности и полной диагностике системы смазки бензопилы штиль, можно узнать, посмотрев видео, в котором пошагово запечатлен процесс разборки и ремонт системы смазки.

Заключение

В современных бензопилах организована надежная подача смазки для цепи, при нарушениях в работе которой, эксплуатировать бензопилу не стоит во избежание дальнейших поломок. Устранять неисправности системы смазки лучше обратившись в сервисный центр или к имеющему опыт в ремонте специалисту, это гарантирует качество конечного результата.

Почему не поступает масло на цепь бензопилы?

Если в процессе работы не поступает масло на цепь бензопилы, нужно находить причину проблемы. По сути причин, влияющих на этот процесс, может быть много. Следует разобрать бензопилу и выявить главную проблему. Вероятные предпосылки данного процесса будут описаны ниже.

Предпосылкой отсутствия подачи масла в цепь при работе бензопилы может быть несколько причин и для их выявления нужно разобрать бензопилу.

Возможные причины непоступления горючего

Масло на цепь может не поступать только при наличии 2-ух поломок. К их числу относят:

задачи с подсосом воздуха;
поломку привода масляного насоса.

Основные параметры цепи бензопилы.

Основная причина поломки — подсос воздуха. Произойти это может из-за разгерметизации масляного шланга в процессе использования бензопилы. В этом случае необходимо извлечь шланг из отверстия. Делать это нужно в том месте, где он подсоединен к картеру. Затем шланг садится на герметик и устанавливается в привычное положение. Если это не помогло, скорее всего, была потеряна эластичность. Для дальнейшей эксплуатации бензопилы целесообразно заменить шланг.

Вторая причина — поломка привода масляного насоса. В простонародье эта часть называется червяк. Когда привод выйдет из строя, масло перестанет подаваться на цепь. Привод масляного насоса представляет собой круглое пластмассовое кольцо, внутри которого расположены пазы. Постоянное использование бензопилы приводит к изнашиванию внутренних деталей, в результате чего происходит надкол металлического крючка, находящегося внутри привода. После этой поломки масло перестает поступать на цепь.

Читайте так же

Устранить неполадки можно самостоятельно или под руководством специалистов.

Особенности работы системы смазки и выбор масла

Топливные баки подбираются в точном соответствии с объемом. При максимальной выработке допускается выбирать комплектующие с небольшим количеством масла.

Не подается масло на цепь электропилы Makita. Простой ремонт своими руками

Не подается масло на цепь. Завоздушивание маслянного насоса.Электропила makita 4320 Масляный насос. Ремонт.

Не подается масло на цепь, ремонт электропилы замена маслонасоса

Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или.

Топливная система бензопилы: 1 – топливный фильтр, 2 – карбюратор, 3 – ручной насосом предварительной подкачки.

Если правильно отрегулировать карбюратор, горючее будет затрачиваться в допустимом объеме. В противном случае — зако

Основы обслуживания бензопилы — Делай правильно! — Голая правда! | Цепные пилы | Блог

Цель данного поста — дать практические советы всем, у кого есть цепные пилы. Речь пойдет о пильном аппарате. Подготовка пильного аппарата к работе, просты правила которые помогут сохранить от лишних затрат. Также этот пост будет полезен, тем у кого вообще нет практики работы с цепными пилами. Пильный аппарат — это цепь, шина и ведущая звёздочка.

Цепь.

Вы приобрели новую цепь. Не торопитесь ставить ее на шину — необходимо поместить цепь в масло на 12 часов, чтобы все соединительные элементы цепи им пропитались. Может возникнуть вопрос – зачем? Ведь часто цепи уже идут от производителя в смазке, разве этого недостаточно? Этого достаточно только для транспортировки и хранения. Для полноценной работы — нет! Пропитка цепи должна занять минимум 12 часов. Только после этой процедуры можно смело устанавливать цепь на гарнитуру. Важным моментом является натяжение цепи. Есть несколько требований:

1. Цепь должна плотно прилегать к гарнитуре. Снизу не должно быть провиса.

2. Цепь должна двигаться от руки по шине.

Еще один момент, который, как правило, пользователи не соблюдают, но он частенько описан в инструкциях к пилам. Для того чтобы натянуть цепь необходимо приподнять шину за «нос», натянув цепь и зафиксировать шину.

Обкатка цепи.

Запускаем пилу, даем средние обороты и работаем в холостую 2 минуты (это делается для того чтобы смазалась гарнитура со звездочкой и разогрелась цепь). По истечении 2 минут заглушить двигатель, посмотреть натяжение цепи. При необходимости подтянуть если провисла.

Ни в коем случае не натягивать в цепь в разогретом состоянии, перед этим необходимо дать ей остыть. В противном случае цепь неизбежно растянется и будет служить в разы меньше.

Запомните! При натяжении цепь должна быть холодной! При натяжении нагретой цепи неизбежно её вытягивание.

Смазка пильного аппарата.

Многие думают, что для смазки цепи и шины подойдет любое масло — например автомобильное или еще какое.

На примере автомобильного масла скажу, что это не так. Автомобильное моторное масло очень текучее и если верх будет смазан, то низ гарнитуры и рабочая часть будут перегреваться, подвергаясь износу. Используйте специальную смазку для пильных гарнитур — адгезионное масло. Адгезионное масло имеет определенную вязкость и специально рассчитано производителями для решения определённых задач. Масло не стекает оно прилипает. Обычно производители пил, предоставляют к своей продукции масла, обеспечивающие оптимальную работу пильного аппарата. Рекомендую использовать только специальные масла, не экономьте помните «Скупой платит дважды!»

Начало работы с новой цепью.

Первые 30 минут работы наблюдаем за натяжением цепи. При провисании останавливаем процесс. Ждем пока цепь остынет, а после подтягиваем и снова продолжаем работать.

Острота цепи – важный параметр. Запомним главное — острая цепь сама «лезет» в древесину!

Тупая цепь ведет к излишним нагрузкам как на неё саму, так и на весь пильный агрегат в целом. Прикладывая лишние усилия продуктивность автоматически уменьшается, а нагрузка на пильный аппарат увеличивается.

Пила предназначена только для пиления дерева!

Один бак рабочей смеси в пилах это один рабочий цикл.

Ведущая звёздочка.

Ведущие звезды бывают 2х видов — со сменным венцом и со стационарным.

Напрямую влияет на работу всего пильного аппарата!

Звёздочку необходимо заменить если глубина износа составляет 0.5-0.6 мм.

Не допускайте излишнего износа звездочки! Это ни к чему хорошему не приведет.

Что будет с пильным аппаратом при излишне изношенной звёздочке?

Шаг цепи не будет совпадать, цепочка автоматически вытянется. При крайне сильном износе звёздочки после вытягивания цепи может произойти ее обрыв. Скорость оборотов крайне высока, и вы попросту рискуете потерять новую цепь.

Шина или пильная гарнитура.

Шину нужно чистить! В пазе шины скапливаются опилки с маслом. На шине нужно чистить смазочное отверстие! Забилось смазочное отверстие – нет смазки! Всё это приведет к перегреву и износу пильного аппарата.

Чтобы проверить достаточно или смазки или нет, необходимо сделать следующее. Подойти к светлой поверхности, завести пилу, дать полные обороты, «нос» шины поднести к той самой поверхности 2-3 см на поверхности должен остаться масленый след, что будет говорить — смазки достаточно.

Из-за естественного износа шины на ней могут появляться заусенцы.

Нужно убирать заусенцы с шины напильником, если этого не делать шина будет изнашиваться интенсивней.

Для равномерного износа рельс шины ее необходимо переворачивать! Первый день работаем на одной стороне, второй день на другой.

Не нужно газовать подавая то высокие обороты, то низкие, это может привести к поджиганию чашки сцепления ведущей звёздочки и самого сцепления.

Пилить нужно на стабильных максимальных оборотах!

Вывод:

Цепь должна правильно хранится.

Цепь необходимо замачивать перед работой.

Цепь не должна иметь провис внизу.

Цепь должна быть острой.

Следим за выработкой ведущей звёздочки или сменного венца и вовремя меняем!

Шина должна быть чистой.

И Еще…

Не забывайте, производить следующие операции!

Внешняя чистка пилы. Инструмент всегда должен быть чист!

Чистка воздушного фильтра. Залог здоровья двигателя!

Заточка цепи. Если цепь всегда остра! -50% проблем с пилой!

Спасибо за внимание! Если обзор был интересен ставьте пальцы вверх!

Отдельное Спасибо Киселёву Семёну за корректуру текста.!!!

Цепная Электропила Нет Смазки Цепи • AURAMM.RU

Система смазки цепи бензопилы

Одной из принципиальных систем бензопилы, работа без в которой требуется невозможна, является система принудительной смазки цепи бензопилы. Всем известно, что в момент работы пилы происходит трение цепи о шину бензопилы, что вызывает её нагрев и ранний износ. Для смягчения трения, цепной механизм нужно повсевременно смазывать.
