Сбор нагрузок на перекрытие и балку

Сбор нагрузок производится всегда, когда нужно рассчитать несущую способность строительных конструкций. В частности, для перекрытий нагрузки собираются с целью определения толщины, шага и сечения арматуры железобетонного перекрытия, сечения и шага балок деревянного перекрытия, вида, шага и номера металлических балок (швеллер, двутавр и т.д.).

Сбор нагрузок производится с учетом требований СНиПа 2.01.07-85* (или по новому СП 20.13330.2011) "Актуализированная редакция" [1].

Данное мероприятие для перекрытия жилого дома включает в себя следующую последовательность:

1. Определение веса "пирога" перекрытия.

В "пирог" входят: ограждающие конструкции (например, монолитная железобетонная плита), теплоизоляционные и пароизоляционные материалы, выравнивающие материалы (например, стяжка или наливной пол), покрытие пола (линолеум, паркет, ламинат и т.д.).

Для определения веса того или иного слоя нужно знать плотность материала и его толщину.

2. Определение временной нагрузки.

К временным нагрузкам относятся мебель, техника, люди, животные, т.е. все то, что способно двигаться или переставляться местами. Их нормативные значения можно найти в таблице 8.3. [1]. Например, для квартир жилых домов нормативное значение равномерно распределенной нагрузки составляет 150 кг/м2.

3. Определение расчетной нагрузки.

Делается это с помощью коэффициентов надежности по нагрузки, которые можно найти в том же СНиПе. Для веса строительных конструкций и грунтов - это таблица 7.1 [1]. Что касается равномерно распределенной временной нагрузки и нагрузки от материалов, то здесь коэффициент надежности берется в зависимости от нормативного значения по пункту 8.2.2 [1]. Так, по нему, если вес составляет менее 200 кг/м2 коэффициент равен 1,3, если равен или более 200 кг/м2 - 1,2. Также данный пункт регламентирует значение нормативной нагрузки от веса перегородок, которая должна равняться не менее 50 кг/м2.

4. Сложение.

В конце необходимо сложить все расчетные и нормативные значения с целью определения общего значения для дальнейшего использования их в расчете на несущую способность.

В случае сбора нагрузок на балку ситуация та же. Только после получения конечных значений их нужно будет преобразовать из кг/м2 в кг/м. Делается это с помощью умножения общей расчетной или нормативной нагрузки на величину пролета.

Для того, чтобы материал был более понятен, рассмотрим два примера. В первом примере соберем нагрузки на перекрытие, а во втором на балку.

А после рассмотрения примеров с целью экономии времени можно воспользоваться специальным калькулятором. Он позволяет в режиме онлайн собрать нагрузки на перекрытие, стены и балки перекрытия.

Пример 1. Сбор нагрузок на междуэтажное перекрытие жилого дома.

Имеется перекрытие, состоящее из следующих слоев:

1. Многопустотная железобетонная плита - 220 мм.

2. Цементно-песчаная стяжка (ρ=1800 кг/м3) - 30 мм.

3. Утепленный линолеум.

На перекрытие опирается одна кирпичная перегородка.

Определим нагрузки, действующие на 1 м2 грузовой площади (кг/м2) перекрытия. Для наглядности весь процесс сбора нагрузок произведем в таблице.

Вид нагрузки Норм.
Коэф. Расч.

Постоянные нагрузки:

- железобетонная плита перекрытия (многопустотная) толщиной 220 мм

- цементно-песчаная стяжка (ρ=1800 кг/м3) толщиной 30 мм

- утепленный линолеум

- перегородки

Временные нагрузки:

- жилые помещения



290 кг/м2



54 кг/м2

5 кг/м2

50 кг/м2



150 кг/м2



1,1



1,3

1,3

1,1



1,3



319 кг/м2



70,2 кг/м2

6,5 кг/м2

55 кг/м2



195 кг/м2

ИТОГО
549 кг/м2
  645,7 кг/м2

Пример 2. Сбор нагрузок на балку перекрытия.

Имеется перекрытие, которое опирается на деревянные балки, состоящее из следующих слоев:

1. Доска из сосны (ρ=520 кг/м3) - 40 мм.

2. Линолеум.

Шаг деревянных балок - 600 мм.

Также на перекрытие опирается перегородка из гипсокартонных листов.

Определение нагрузок на балку производится в два этапа:

1 этап - составляем таблицу, как описано выше, т.е. определяем нагрузки, действующие на 1 м2.

2 этап - преобразовываем нагрузки из 1кг/м2 в 1 кг/п.м.

Вид нагрузки Норм.
Коэф. Расч.

Постоянные нагрузки:

- дощатый пол из сосны (ρ=520 кг/м3) толщиной 40 мм

- линолеум

- перегородки

Временные нагрузки:

- жилые помещения



20,8 кг/м2


5 кг/м2

50 кг/м2



150 кг/м2



1,1


1,3

1,1



1,3



22,9 кг/м2


6,5 кг/м2

55 кг/м2



195 кг/м2

ИТОГО 225,8 кг/м2   279,4 кг/м2

Определение нормативной нагрузки на балку:

qнорм = 225,8кг/м2*(0,3м+0,3м) = 135,48 кг/м.

Определение расчетной нагрузки на балку:

qрасч = 279,4кг/м2*(0,3м+0,3м) = 167,64 кг/м.



Поделиться статьей с друзьями:

Какой может быть нагрузка на плиты перекрытия?

При проектировании любого строения обязательно учитывается нагрузка на плиты перекрытия. Она может отличаться по величине и направлению действия. Чтобы смонтированная конструкция прослужила достаточно долго, надо разобраться с условиями ее эксплуатации. Это позволит выбрать ЖБИ, которое выдержит приложенную нагрузку.

Различные виды нагрузок

Нагрузка на плиту перекрытия в панельном доме образуется за счет веса строительных и отделочных материалов, используемых при возведении строения, а также в результате воздействия внешних факторов. Порывы ветра, снег и дождь способны оказать существенное влияние на несущую конструкцию. Чтобы в процессе эксплуатации здания не возникало трудностей, следует учесть все воздействующие факторы.

Нагрузка на плиты перекрытия в самом общем случае делится на:

  • Постоянную. Сохраняется на протяжении всего периода эксплуатации строения. Сюда относится масса строительных элементов, инженерных коммуникаций, строительных конструкций, отделочных материалов, расположенных выше.
  • Временную. Носит временный характер. Появляется в определенный временной интервал. Сюда относится воздействие, создаваемое атмосферными осадками и ветром, перемещением людей и мебели внутри здания.

Продолжительность воздействия временной нагрузки на плиты перекрытия может отличаться. По данному параметру их принято делить на длительные и кратковременные.

Определяя, какую нагрузку выдерживает плита перекрытия, следует учитывать характер оказываемого воздействия. На верхнюю и нижнюю часть панели приходится нагрузка, создаваемая выполненной отделкой. Такую нагрузку на плиты перекрытия называют статической. Сюда же стоит отнести массу подвесной потолочной системы, люстры, качели и другие конструкции. Статическое усилие создают кирпичные перегородки или выполненные из гипсокартона, колонны, ванны и другие тяжелые объекты.

Если по горизонтальной поверхности перемещаются тяжелые предметы, прикладываемое усилие является динамическим. Его создают все живые объекты: люди, домашние питомцы. В качестве последних могут выступать не только обычные кошки и собаки, но и более экзотические крупные животные.

В зависимости от порядка приложения нагрузка на плиты перекрытия может быть распределенной и точечной. Если объект имеет несколько мест приложения, усилие является распределенным. К данному виду относится натяжной потолок, у которого крепежные элементы располагаются с шагом 0,5 м. Если вес сосредоточен в одной точке – точечным. В качестве примера может выступать боксерская груша, весящая 200 кг.

Не всегда нагрузка на плиты перекрытия является только точечной или распределенной. Достаточно часто встречаются комбинированные варианты. Это может быть тяжелый объект на ножках. В этом случае учитывается распределение усилия, создаваемое весом объекта, и точечное нагружение, формируемое каждой ножкой в отдельности.

Расчет предельно допустимых нагрузок

Допустимая нагрузка на плиту перекрытия может существенно отличаться. Все зависит от ее параметров и конструктивных особенностей. Для пустотной это будет одно значение, для монолитной – другое. Чтобы найти предельное значение усилия, действующего на пустотелое изделие, выполняется расчет, в качестве исходных данных для которого является вес модели. После этого определяется площадь несущей поверхности. Типовые изделия имеют преимущественно прямоугольную форму. Чтобы найти искомую квадратуру, перемножают длину на ширину.

Для нахождения предельно допустимой нагрузки на плиты перекрытия перемножают максимально допустимое усилие на один квадрат и площадь элемента. Полученная величина будет выражаться в единицах веса. От нее отнимается вес самого изделия. Также значение уменьшается на вес теплоизоляционного материала, массу стяжки и напольного покрытия. Суммарная величина может отличаться. Для обеспечения достаточной прочности и долговечности суммарный вес этих конструктивных элементов на один квадрат обычно не превосходит 150 кг.

Полученное значение и есть та предельно допустимая нагрузка на плиты перекрытия, которая рассчитывалась. Обычно она составляет несколько сот килограммов. Из полученного значения следует отнять минимум 150 кг/м2, которые будут приходиться на статическое и динамическое нагружение элемента. Оставшиеся килограммы не имеют ограничений по использованию. Их можно потратить на зонирование пространства с помощью перегородок либо монтажа других декоративных элементов. Если не удалось уложиться в полученное значение, можно выполнить перераспределение нагрузки на плиты перекрытия. Вместо выбранного теплоизоляционного материала использовать другой, с меньшим весом, или уложить более легкое напольное покрытие.

Способ пересчета нагрузок на квадратный метр

Иногда надо знать, как рассчитать нагрузку на 1 м2. Действующая методика расчета позволяет найти нагрузочную способность ЖБИ стандартной формы. Для этого надо знать габариты изделия и его вес. Вычисления производится в следующей последовательности:

  • Рассчитывается площадь. Если изделие квадратной формы, перемножается длина и ширина. В противном случае делится на простые фигуры, находится квадратура каждого в отдельности и найденные значения суммируются. Значение выражается в м2.
  • Определяется максимальная загрузочная способность путем умножения найденной площади на соответствующий коэффициент, равный максимальной загрузке. Полученное значение имеет размерность т.
  • От максимальной загрузочной способности отнимаем массу изделия.
  • Определяем нормативное значение веса заливаемой стяжки и декоративного покрытия. В среднем для частного дома нагрузка на плиты перекрытия от стяжки и покрытия принимают около 0,2 – 0,25 т/м2.
  • Рассчитывается суммарный вес будущего пола путем умножения нормативного значения на площадь.
  • Рассчитываем запас прочности, отняв от разности загрузочной способности и массы изделия вес пола.

После этого останется разделить полученное значение на общую площадь пола. Полученное значение следует выразить в кг и сравнить с расчетным показателем. Если найденная нагрузка на плиты перекрытия менее 800 кг/м2, значит, запас прочности обеспечен.

Нагрузки при ремонтах старых квартир

Самостоятельно произвести расчеты в данном случае достаточно сложно. Конечный результат зависит от множества факторов:

  • Нагрузочной способности стен, зависящей от того, из какого материала они состоят.
  • Общего состояния строительных конструкций, особенно располагающихся горизонтально.
  • Целостности армирующих элементов.

При определении нагрузки на плиты перекрытия в старой квартире следует учитывать вес мебели и сантехники. Если планируется установка тяжелого гарнитура, надо убедиться, что такое воздействие сможет выдержать и горизонтальный, и вертикальный элемент. Чтобы избежать непростительных ошибок, подобные расчет следует доверить специалистам. Они смогут учесть все факторы и найдут точное значение усилий, допустимых и постоянно действующих на объект. Самостоятельная оценка становится невозможной из-за отсутствия специализированного оборудования и достаточных компетенций.

Сколько может выдержать плита перекрытия?

Габаритные размеры горизонтальных железобетонных изделий могут отличаться. Это оказывает непосредственное влияние на максимальное значение нагрузки на плиты перекрытия, которую выдерживает конструктивный элемент. Чтобы определить, сколько сможет выдержать конкретное изделие, сначала изготавливается подробный чертеж возводимого жилого дома или будущей квартиры.

После этого рассчитывается общий вес объектов, которые будут опираться на перекрытия. Для получения точного значения суммируется вес всех конструктивных элементов, включая массу перегородок и заканчивая декоративным покрытием. Это будет суммарная нагрузка на плиты перекрытия. Чтобы найти усилие, которое сможет выдержать одна многопустотная или ребристая модель, суммарное значение делится на общее количество.

При этом следует учитывать специфику распределения прикладываемого усилия. Опорные элементы будут располагаться по торцам, что учитывается на этапе армирования. При этом основная нагрузка не должна приходиться на середину горизонтальной поверхности. Даже при наличии снизу капитальных стен или колонн.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

  • 30 - длина пустотной плиты перекрытия в дециметрах
  • 12 - ширина изделия в дм
  • 8 - максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты


В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

  • собственную массу изделия на м2
  • оформление напольного покрытия (стяжки, утеплители, декор)
  • привнесенную статическую нагрузку (мебель, техника)
  • динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 - 300 кг/м2 (вес конкретной плиты по ГОСТу) - 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) - 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит. Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума.

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

  • Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
  • Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
  • Высота штабеля – не более 2,5 м
  • Сверху накрыть водонепроницаемой пленкой или рубероидом

Точное соблюдение условий хранения плит перекрытия и грамотный монтаж позволят легко выйти на расчетные показатели нагрузок.

Также рады Вам предложить:

Расчет полезной нагрузки на пустотную плиту перекрытия

Бетонные пустотные плиты уже много лет используют для обустройства межэтажных перекрытий при строительстве зданий из любых строительных материалов: железобетонных панелей, стеновых блоков (газобетонных, пенобетонных, газосиликатных), а также при возведении монолитных или кирпичных сооружений. Нагрузка на пустотную плиту перекрытия – одна из основных характеристик таких изделий, которую необходимо учитывать уже на этапе проектирования будущего строения. Неправильный расчет этого параметра негативно скажется на прочности и долговечности всего строения.

Разновидности пустотных плит перекрытия

Пустотные плиты наиболее широко применяют при обустройстве перекрытий при строительстве жилых домов, общественных и промышленных сооружений. Толщина таких панелей составляет 160, 220, 260 или 300 мм. По типу отверстий (пустот) изделия бывают:

  • с круглыми отверстиями;
  • с пустотами овальной формы;
  • с отверстиями грушевидной формы;
  • с формой и размерами пустот, которые регламентируются техусловиями и специальными стандартами.

Самые востребованные на современном строительном рынке – изделия с толщиной 220 мм и отверстиями цилиндрической формы, так как они рассчитаны на значительные нагрузки на каждую пустотную плиту перекрытия, а ГОСТ предусматривает их применение для обустройства перекрытий практически всех типов зданий. Различают три типа таких конструкционных изделий:

  • Плиты с цилиндрическими пустотами Ø=159 мм (маркируют символами 1ПК).
  • Изделия с круглыми отверстиями Ø=140 мм (2ПК), которые изготавливают только из тяжелых видов бетона.
  • Панели с пустотами Ø=127 мм (3ПК).

На заметку! Для малоэтажного индивидуального строительства допустимо применение панелей толщиной 16 см и отверстиями Ø=114 мм. Важный момент, который надо учитывать, выбирая изделие такого типа, уже на этапе проектирования сооружения – максимальная нагрузка, которую выдержит плита.

Характеристики пустотных плит перекрытий

К основным техническим характеристикам пустотных плит относятся:

  • Геометрические размеры (стандартные: длина – от 2,4 до 12 м; ширина – от 1,0 до 3,6 м; толщина – от 160 до 300 мм). По желанию заказчика производитель может изготовить нестандартные панели (но только при строгом соблюдении всех требований ГОСТа).
  • Масса (от 800 до 8600 кг в зависимости от размеров панели и плотности бетона).
  • Допустимая нагрузка на плиту перекрытия (от 3 до 12,5 кПа).
  • Тип бетона, который использовали при изготовлении (тяжелый, легкий, плотный силикатный).
  • Нормированное расстояние между центрами отверстий от 139 до 233 мм (зависит от типа и толщины изделия).
  • Минимальное количество сторон, на которые должна опираться панель перекрытия (2, 3 или 4).
  • Расположение пустот в плите (параллельно длине либо ширине). Для панелей, предназначенных для опоры на 2 или 3 стороны, пустоты необходимо обустраивать только параллельно длине изделия. Для плит, опирающихся на 4 стороны, возможно расположение отверстий параллельно как длине, так и ширине.
  • Арматура, использованная при изготовлении (напрягаемая или ненапрягаемая).
  • Технологические выпуски арматуры (если таковые предусмотрены проектным заданием).

Маркировка пустотных плит

Марка панели состоит из нескольких групп букв и цифр, разделенных дефисами. Первая часть – тип плиты, ее геометрические размеры в дециметрах (округленные до целого числа), количество сторон опоры, на которое рассчитана панель. Вторая часть – расчетная нагрузка на плиту в кПа (1 кПа = 100 кг/м²).

Внимание! В маркировке указана расчетная, равномерно распределенная нагрузка на бетонное перекрытие (без учета собственной массы изделия).

Дополнительно в маркировке указывают тип бетона, примененного для изготовления (Л – легкий; С – плотный силикатный; тяжелый бетон индексом не обозначают), а также дополнительные характеристики (например, сейсмологическую устойчивость).

Например, если на плиту нанесена маркировка 1ПК66.15-8, то это расшифровывается следующим образом:

1ПК – толщина панели – 220 мм, пустоты Ø=159 мм и она предназначена для установки с опорой на две стороны.

66.15 – длина составляет 6600 мм, ширина – 1500 мм.

8 – нагрузка на плиту перекрытия, которая составляет 8 кПа (800 кг/м²).

Отсутствие в конце маркировки буквенного индекса указывает на то, что для изготовления был применен тяжелый бетон.

Еще один пример маркировки: 2ПКТ90.12-6-С7. Итак, по порядку:

2ПКТ – панель толщиной 220 мм с пустотами Ø=140 мм, предназначенная для установки с упором на три стороны (ПКК означает необходимость установки панели на четыре стороны опоры).

90.12 – длина – 9 м, ширина – 1,2 м.

6 – расчетная нагрузка 6 кПа (600 кг/м²).

С – означает, что она изготовлена из силикатного (плотного) бетона.

7 – панель может быть использована в регионах с сейсмологической активностью до 7 баллов.

Достоинства и недостатки пустотных плит

По сравнению со сплошными аналогами пустотные панели обладают рядом несомненных преимуществ:

  • Меньшей массой по сравнению со сплошными аналогами, причем без потери надежности и прочности. Это значительно уменьшает нагрузки на фундамент и несущие стены. При монтаже можно использовать технику меньшей грузоподъемности.
  • Меньшей стоимостью, так как для их изготовления необходимо значительно меньшее количество строительного материала.
  • Более высокой тепло- и звукоизоляцией (за счет пустот в «теле» изделия).
  • Отверстия могут быть использованы для прокладки различных инженерных коммуникаций.
  • Изготовление плит осуществляют только на крупных заводах, оснащенных современным высокотехнологичным оборудованием (производство их в кустарных условиях, практически, невозможно). Поэтому можно быть уверенным в соответствии изделия заявленным техническим характеристикам (согласно ГОСТ).
  • Многообразие стандартных типоразмеров позволяет осуществлять строительство сооружений самых различных конфигураций (доборные элементы перекрытий можно изготовить из стандартных панелей или заказать у производителя).
  • Быстрый монтаж перекрытия по сравнению с обустройством монолитной железобетонной конструкции.

К недостаткам таких плит можно отнести:

  • Возможность монтажа только с применением грузоподъемной техники, что приводит к удорожанию постройки при индивидуальном строительстве жилого дома. Необходимость свободного места на частном участке для маневрирования подъемного крана при монтаже перекрытий.

На заметку! Деревянные перекрытия, которые очень популярны в индивидуальном строительстве, устанавливают на балки, для монтажа которых также необходимо применение техники достаточной грузоподъемности.

  • При использовании стеновых блоков необходимо обустройство железобетонного армопояса.
  • Невозможность изготовления своими руками.

Примерный расчет предельной нагрузки на пустотную плиту перекрытия

Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63. 12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀). Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита. Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀.

Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.

Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м². Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².

В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².

Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:

QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.

Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.

В заключении

На современном строительном рынке представлены пустотелые плиты с расчетными нагрузками от 300 до 1250 кг/м². Если подойти к моменту расчета необходимой предельной нагрузки ответственно, то можно выбрать изделие, удовлетворяющее именно вашим требованиям, не переплачивая за излишнюю прочность.

Постоянная нагрузка на перекрытие. Расчет деревянного перекрытия

Сначала о нагрузках. По таблице 3.3 СНиП 2.01.07-85* временная нагрузка на перекрытие считается равной 150 кг/м². То есть на каждом квадратном метре перекрытия можно будет разместить 150 кг дополнительного веса сверх постоянных нагрузок. К постоянным нагрузкам относят вес самого перекрытия с напольными конструкциями и вес межкомнатных перегородок. Мебель, санитарно-техническое оборудование и вес людей относят к временным нагрузкам.

Какую величину нагрузки выбрать для устройства деревянного перекрытия? Проще всего провести аналогию с чем-то хорошо знакомым. Например, в наших квартирах используются железобетонные перекрытия с несущей способностью от 400 до 800 кг/м². В последнее время применяются в основном плиты перекрытия с несущей способностью 800 кг/м². Стоит ли принимать к расчету деревянного перекрытия такую нагрузку? Наверное, нет. Как показывает практика, нагрузка на перекрытие чаще всего, не превышает 350–400 кг/м². Однако это не исключает того, что вы, проектируя перекрытие под свои конкретные нужды, примите другую величину нагрузки. В любом случае, все возможные нагрузки лучше учесть заранее и спроектировать перекрытие с небольшим (не более 40%) запасом прочности, чем потом, при возникшей необходимости, заниматься его упрочнением.

Для подбора сечений балок перекрытия, нагрузку исчисляемую в килограммах на квадратный метр нужно перевести в нагрузку, на погонный метр длины балки. Мы легко можем представить себе, например, квадратный лист железа со сторонами длинной в 1 м. Если мы надавим на этот лист весом в 400 кг и подложим под его середину деревянную балку, то на один метр длинны этой балки будет давить сила 400 кг. Это очевидно. А если мы подложим под лист две балки и распределим их под серединами половин листа, то на метр длины балок будет давить вес по 200 кг. Это тоже очевидно. Положив под лист три балки и равномерно раздвинув их, получим нагрузку на каждую балку уже по 133 кг. Таким образом, изменяя количество балок расположенных под одним квадратным метром, мы можем изменять давящую на них нагрузку и тем самым уменьшать сечение балок. Либо наоборот, разместить под двумя (тремя, четырьмя и т.д.) квадратными метрами одну балку и увеличить ее сечение.

Балки перекрытия рассчитываются не только по несущей способности, но еще и на прогиб. Жить в доме, в котором над головой прогнулось перекрытие, будь оно хоть трижды прочным - неприятно. Нормативная величина прогиба балки не должна превышать 1/250 ее длины.

Несущая способность древесины известна, сечения и длины балок то же не составляют тайны - их тысячи раз просчитывали до нас. Поэтому для определения сечения балок при известном пролете (длине от опоры до опоры) можно применить график изображенный на рисунке 37. При использовании графика нужно задать нагрузку и ширину балки и по ним определить ее высоту, для данного пролета балки. Либо зная длину пролета балки и размеры ее сечения, определить какую нагрузку она может выдержать. Изменяя шаг установки балок добиться требуемой величине нагрузки.

Рис. 37. График для определения сечений деревянных балок

График предназначен для расчета однопролетных балок, т. е. балок лежащих на двух опорах. Также можно использовать калькулятор для расчета деревянных балок. Если будут применены двухпролетные балки (на трех опорах) или балки нестандартной длины, то можно попробовать

Комментариев:

  • Основные характеризующие моменты
  • Как рассчитать нагрузку правильно
  • Расчет точечной нагрузки
  • Несколько дополнительных сведений
  • Несколько полезных рекомендаций

Отделочный материал выбирается по принципу, какую нагрузку выдерживает плита перекрытия. Этот показатель будет влиять на обустройство крыши здания. В основном, когда строится любое здание или объект, в первую очередь соблюдается жесткость каркаса, его устойчивость. Все эти характеристики напрямую зависят от прочности создаваемого перекрытия.

Основные характеризующие моменты

Установка плиты перекрытия на несущую конструкцию кровли позволяет заниматься возведением многоэтажных домов. Чтобы правильно выполнить проект здания, необходимо точно знать, какое давление выдержит выбранная плита перекрытия. Необходимо хорошо разбираться в разнообразии плит.

Прежде чем приступать к возведению многоэтажного здания, необходимо провести расчет нагрузки. От будущего веса будет зависеть подбор конструкции здания, от нагрузки зависит, какую нужно устанавливать плиту.

На производстве выпускается два вида плит:

  • полнотелые;
  • пустотные.

Полнотелые системы отличаются большой массой, они стоят очень дорого. Такая конструкция применяется в строительстве серьезных объектов, которые относятся к социально значимым.

При строительстве жилых домов в основном используется пустотная плита. Надо сказать, что основные технические параметры такой плиты соответствуют всем стандартам строительства жилого помещения:

Плиту отличает:

  • высокая надежность;
  • малый вес.

Важнейшим преимуществом этих изделий можно назвать низкую стоимость. Это дало возможность применять такую систему намного чаще, если сравнивать ее с другими.

Для расчета перекрытия учитывается местонахождение пустот. Они располагаются таким образом, чтобы несущие характеристики изделия не были нарушены. Пустоты влияют также на звукоизоляцию помещения, его теплоизоляционные свойства.

Плита изготавливается самых разных размеров. Ее длина может достигать максимально 9,7 м при максимальной ширине – 3,5 м.

При строительстве зданий чаще всего применяются конструкции с габаритами 6 х1,5 м. Этот размер считается стандартным и наиболее востребованным. Данную систему применяют для возведения:

  • высотных зданий;
  • многоэтажек;
  • коттеджей.

Так как вес данных плит не очень высок, их легко монтировать, для чего применяется пятитонный кран.

Вернуться к оглавлению

Как рассчитать нагрузку правильно

Строительство любого дома не может обойтись без правильного расчета нагрузки, которую способна удержать плита перекрытия. От нее зависит жесткость всего здания. Поэтому данные расчеты – это залог безопасного строительства, это гарантия безопасности жизни людей.

В каждом доме перекрытия имеют две конструктивные части:

  • верхняя;
  • нижняя.

Верхняя часть передает нагрузку нижней конструкции. Поэтому очень важно точно рассчитать допустимую величину.

В основном расчет любой строительной конструкции просто необходим, чтобы впоследствии не произошло разрушение здания. В случае ошибочного расчета стены очень быстро начнут трескаться. Здание быстро развалится.

  • динамический;
  • статический.

Статический расчет учитывает все предметы, которые осуществляют нагрузку на плиту. Все движущиеся объекты несут динамическую величину.

Чтобы выполнить расчет, необходимо иметь:

  • калькулятор;
  • рулетку;
  • уровень.

От размера плиты зависит ее устойчивость к различным нагрузкам.

Для определения нагрузки, которую способна выдержать будущая плита перекрытия, предварительно делается подробный чертеж. Учитывается площадь дома и все, что может создавать нагрузку. К данным элементам относятся:

  • перегородки;
  • утепления;
  • цементные стяжки;
  • напольное покрытие.

Основная опорная система кровли находится в торцах плиты. Когда изготавливаются плиты, армирование располагается так, чтобы максимальная нагрузка приходилась именно на торцы.

Центр плиты не должен воспринимать нагрузку, она не закладывается при расчете конструкции.

Поэтому середина конструкции не выдержит, даже если она будет усилена капитальными стенами.

Чтобы понять, как делается расчет, возьмем для примера конструкцию типа «ПК-50-15-8». Согласно ГОСТу 9561-91, масса данной системы равна 2850 кг.

  1. Сначала рассчитывается площадь всей несущей поверхности: 5 м × 1,5 м = 7,5 кв.м.
  2. Затем рассчитывается вес, который может удержать плита: 7,5 кв. м × 800 кг/кв.см= 6000 кг.
  3. После этого определяется масса: 6000 кг – 2850 кг = 3150 кг.

На последнем шаге подсчитывается, сколько останется от нагрузки после проведения утепления, укладки стяжки и обшивки полов. Профессионалы стараются брать напольное покрытие, чтобы оно и стяжка не превышали 150 кг/кв.см.

Затем 7,5 кв. м умножается на значение 150 кг/кв.см, в результате получается 1125 кг. От массы плиты, равной 3150 кг, отнимается 1125 кг, получается 3000 кг. Таким образом, 1 кв. м может выдержать 300 кг/кв. см.

Вернуться к оглавлению

Расчет точечной нагрузки

Данный параметр должен выполняться очень грамотно и расчетливо. Если нагрузка будет приходиться в одну точку, то это будет сильно влиять на срок службы перекрытия.

Справочники по строительству приводят формулу:

800 кг/кв.см × 2 = 1600 кг.

Следовательно, одна индивидуальная точка способна выдержать 1600 кг.

Однако при более точном расчете необходимо учесть коэффициент надежности. Его значение для жилого здания берется 1,3. В результате:

800 кг/кв.см × 1,3 = 1040 кг.

Но, даже имея данный безопасный размер, желательно точечную нагрузку располагать рядом с несущей конструкцией.

Вернуться к оглавлению

Несколько дополнительных сведений

Конечно, если известны все технические параметры перекрытия, ориентировочная масса, которая будет основной нагрузкой, выполнить нужные расчеты достаточно легко. При этом необходимо учесть существование нескольких разновидностей нагрузок.

В первую очередь, это продолжительность нагрузки. Она может существовать в виде:

  • постоянной;
  • временной.

Постоянную нагрузку создают:

  • мебель;
  • люди;
  • бытовая техника;
  • вещи, постоянно расположенные в помещении.

Кроме того, постоянно давит масса несущей конструкции, оказывает влияние горное давление.

Под временными нагрузками понимаются те, которые появляются при строительстве самых разных конструкций.

К особым нагрузкам относится сейсмическое воздействие, возможное изменение свойств грунта.

Кратковременные нагрузки возникают от оборудования, применяемого при строительстве здания, при атмосферном воздействии. Когда делается расчет самой большой нагрузки, необходимо учесть и длительные нагрузки. Они составляют большую группу, к ним можно отнести:

  • замерзание воды;
  • появление льда;
  • возникновение трещин;
  • линию жесткости;
  • кирпичную стенку:
  • цементную стяжку;
  • покрытие напольной поверхности;
  • массу перегородок;
  • массу оборудования для выполнения стационарной работы, это могут быть конвейерные установки, различные аппараты, твердые или жидкообразные тела;
  • вес стеллажей, находящихся на складе или в другом помещении;
  • массу скопившейся пыли, этот фактор часто игнорируют, однако его необходимо обязательно принимать к сведению, это также лишний вес;
  • атмосферные осадки.

В ДБН В.1.2-2:2006 «Нагрузки и воздействия» о сборе нагрузок от перегородок сказано скупо:

Давайте разберемся, как рациональней собирать нагрузку от перегородок для различных ситуаций.

Что такое характеристическая нагрузка? Это нормативная нагрузка еще безо всяких коэффициентов, т.е. фактический вес перегородок. Этот фактический вес, по сути, распределен по очень узкой площади (т.к. толщина перегородки обычно не превышает 150 мм), и наиболее правдоподобным будет принимать нагрузку от перегородки как линейную. Что это значит?

Пример 1. Есть кирпичная перегородка высотой 2,5 м, толщиной 0,12 м, длиной 3 м, ее объемный вес равен 1,8 т/м 3 .

Она оштукатурена с двух сторон, каждый слой штукатурки имеет толщину 0,02 м, объемный вес штукатурки 1,6 т/м 3 . Нужно найти нормативную (характеристическую) нагрузку от перегородки для расчета плиты перекрытия.

Найдем вес 1 м 2 перегородки:

(1,8∙0,12 + 1,6∙2∙0,02)∙1 = 0,28 т/м 2 (здесь 1 – это площадь перегородки).

Зная высоту перегородки, определим, сколько будет весить погонный метр перегородки:

0,28∙2,5 = 0,7 т/м.


Таким образом, мы получили погонную линейную нагрузку 0,7 т/м, которая будет действовать на плиту перекрытия под всей перегородкой (каждый метр перегородки весит 0,7 т/м). Суммарный же вес перегородки будет равен 0,7∙3 = 2,1 т, но такое значение для расчета нужно далеко не всегда.

Теперь рассмотрим, в каких ситуациях нагрузку от перегородок следует оставлять в виде линейной нагрузки, а когда – переводить в равномерно распределенные по площади нагрузки, как это рекомендуется в п. 6.6 ДБН «Нагрузки и воздействия».

Сразу оговорюсь, если вы считаете перекрытие в программном комплексе, позволяющем с легкостью задавать перегородки или линейную нагрузку от них, следует воспользоваться этой возможностью и делать наиболее приближенный к жизни расчет – такой, где все нагрузки от перегородок в виде линейно-распределенных расположены каждая на своем месте.

Если же вы считаете вручную или же по каким-то причинам хотите упростить программный счет (вдруг, компьютер не тянет такое обилие перегородок), следует проанализировать, как это делать и делать ли.

Как собрать нагрузку от перегородок для расчета монолитной плиты

Рассмотрим варианты с монолитным перекрытием. Допустим, есть у нас фрагмент монолитного перекрытия, на который необходимо собрать нагрузку от перегородок, превратив ее в равномерно распределенную.


Что для этого нужно? Во-первых, как в примере 1, нужно определить нагрузку от 1 погонного метра перегородки, а также суммарную длину перегородок.

Допустим, погонная нагрузка у нас 0,3 т/м (перегородки газобетонные), а суммарная длина всех перегородок 76 м. Площадь участка перекрытия 143 м 2 .

Первое, что мы можем сделать, это размазать нагрузку от всех перегородок по имеющейся площади перекрытия (найдя вес всех перегородок и разделив его на площадь плиты):

0,3∙76/143 = 0,16 т/м 2 .

Казалось бы, можно так и оставить, и приложить нагрузку на все перекрытие и сделать расчет. Но давайте присмотримся, у нас есть разные по интенсивности загруженности участки перекрытия. Где-то перегородок вообще нет, а где-то (в районе вентканалов) их особенно много. Справедливо ли по всему перекрытию оставлять одинаковую нагрузку? Нет. Давайте разобьем плиту на участки с примерно одинаковой загруженностью перегородками.


На желтом участке перегородок нет вообще, справедливо будет, если нагрузка на этой площади будет равна 0 т/м 2 .

На зеленом участке общая длина перегородок составляет 15,3 м. Площадь участка 12 м 2 (заметьте, площадь лучше брать не строго по перегородкам, а отступая от них где-то на толщину перекрытия, т.к. нагрузка на плиту передается не строго вертикально, а расширяется под углом 45 градусов). Тогда нагрузка на этом участке будет равна:

0,3∙15,3/12 = 0,38 т/м 2 .

На розовом участке общая длина перегородок составляет 38,5 м, а площадь участка равна 58 м 2 . Нагрузка на этом участке равна:

0,3∙38,5/58 = 0,2 т/м 2 .

На каждом синем участке общая длина перегородок составляет 11,1 м, а площадь каждого синего участка равна 5 м 2 . Нагрузка на синих участках равна:

0,3∙11,1/5 = 0,67 т/м 2 .

В итоге, мы имеем следующую картину по нагрузке (смотрим на рисунок ниже):


Видите, как значительно различаются нагрузки на этих участках? Естественно, если сделать расчет при первом (одинаковом для всей плиты) и втором (уточненном) варианте загружения, то армирование будет разным.

Делаем вывод: всегда нужно тщательно анализировать, какую часть плиты загружать равномерной нагрузкой от перегородок, чтобы результат расчета был правдоподобным.

Если вы собираете нагрузку от перегородок на перекрытие, опирающееся на стены по четырем сторонам, то следует руководствоваться следующим принципом:


Как собрать нагрузку от перегородок для расчета колонн и фундаментов

Теперь рассмотрим на том же примере, как следует собирать нагрузку от перегородок для расчета колонн и стен или фундаментов под ними. Конечно, если вы делаете расчет перекрытия, то в результате такого расчета вы получите реакции на опорах, которые и будут нагрузками на колонны и стены. Но если перекрытие по каким-то причинам не считаете, а требуется просто собрать нагрузку от перегородок, то как быть?

Здесь начинать нужно не с анализа загруженности частей плиты. Первый шаг в таком случае – это разделить плиту на грузовые площади для каждой колонны и стены.


На рисунке показано, как это сделать. Расстояние между колоннами делится пополам и проводятся горизонтальные линии. Точно так же ровно посередине между колоннами и между колоннами и нижней стеной проводятся горизонтали. В итоге в районе колонн плита поделена на квадраты. Все перегородки, попадающие в квадрат конкретной колонны, нагружают именно эту колонну. А на стену приходится нагрузка с полосы, ширина которой равна половине пролета. Остается только на каждом участке, где есть перегородки, посчитать суммарную длину этих перегородок и весь их вес передать на колонну.

Пример 2. Собрать нормативную (характеристическую) нагрузку от перегородок на розовую колонну и на стену с рисунка выше.

Вес одного погонного метра перегородки 0,35 кг. Суммарная длина перегородок в квадрате розовой колонны 5,4 м (из этих 5,4 м, одна перегородка длиной 1,4 м находится ровно на границе между двумя колоннами, а 4 м – в квадрате сбора нагрузки). Суммарная длина перегородок на полосе сбора нагрузки для стены – 18 м, длина стены 15,4 м.

Соберем нагрузку на колонну:

0,35∙4 + 0,35∙1,4/2 = 1,65 т.

Здесь мы взяли всю нагрузку от четырех метров стен и половину нагрузки от стены длиной 1,4 м (вторая половина пойдет на другую колонну).

На колонну также придется изгибающий момент от веса перегородок (если перекрытие опирается жестко), но без расчета плиты момент определить сложно.

Соберем нагрузку на стену. Нагрузка собирается на 1 погонный метр стены. Так как перегородки расположены довольно равномерно, находится общий вес всех перегородок и делится на длину стены:

0,35∙18/15,4 = 0,41 т/м.

Как собрать нагрузку от перегородок для расчета (или проверки) сборной плиты

Так как сборные плиты имеют четкую конфигурацию и схему опирания (обычно по двум сторонам), то подход для сбора нагрузок от перегородок должен быть особенным. Рассмотрим варианты сбора нагрузок на примерах.

Пример 3. Перегородка проходит поперек плиты.


Толщина перегородки 0,12 м, высота 3 м, объемный вес 1,8 т/м 3 ; два слоя штукатурки по 0,02 м толщиной каждый, объемным весом 1,6 т/м 3 . Ширина плиты 1,2 м.

Так как плита считается как балка на двух опорах, то нагрузку от перегородки следует брать сосредоточенную – в виде вертикальной силы, приложенной к «балке» в месте опирания перегородки. Величина сосредоточенной силы равна весу всей перегородки:

0,12∙3∙1,2∙1,8 + 2∙0,02∙3∙1,2∙1,6 = 1,0 т.

Пример 4. Перегородка проходит вдоль сборной плиты.


В таком случае, не зависимо от того, где находится перегородка – посередине или на краю плиты, нагрузка от нее берется равномерно распределенной вдоль плиты. Эта нагрузка собирается на 1 погонный метр плиты.

Толщина перегородки 0,1 м, высота 2,5 м, объемный вес 0,25 т/м 3 .

Определим равномерно распределенную нагрузку 1 п.м плиты:

0,1∙2,5∙1∙0,25 = 0,06 т/м.

Пример 5. Перегородки находятся над частью плиты.

Когда плиту пересекает несколько перегородок, у нас есть два варианта:

1) выделить нагрузку от продольных перегородок в равномерно распределенную, а нагрузку от поперечных перегородок – в сосредоточенную;

2) всю нагрузку сделать равномерно распределенной, «размазав» ее по участку плиты с перегородками.

Толщина перегородки 0,1 м, высота 2,5 м, объемный вес 0,25 т/м 3 . Ширина плиты 1,5 м, длина продольной перегородки 3 м, длина двух самых коротких перегородок 0,7 м.

Определим нагрузку на плиту по варианту 1.

0,1∙2,5∙1∙0,25 = 0,06 т/м.

Сосредоточенная нагрузка от крайней правой перегородки равна:

0,1∙2,5∙1,5∙0,25 = 0,1 т.

Сосредоточенная нагрузка от каждой из двух коротких перегородок равна:

0,1∙2,5∙0,7∙0,25 = 0,044 т.

Определим нагрузку на плиту по варианту 2.

Найдем общий вес всех перегородок:

0,1∙2,5∙0,25∙(3 + 1,5 + 0,7∙2) = 0,37 т.

Найдем длину перегородки, на которой действует нагрузка:

3 + 0,1 = 3,1 м.

Найдем величину равномерно распределенной нагрузки на участке 3,1 м.

  • Расчет железобетонной монолитной плиты перекрытия
  • Первый этап: определение расчетной длины плиты
  • Определение геометрических параметров железобетонного монолитного перекрытия
  • Существующие виды нагрузок, сбор которых следует выполнить
  • Определения максимального изгибающего момента для нормального (поперечного) сечения балки
  • Некоторые нюансы
  • Подбор сечения арматуры
  • Количество стержней для армирования монолитной железобетонной плиты перекрытия
  • Сбор нагрузок - некоторый дополнительный расчет

Расчет железобетонной монолитной плиты перекрытия

Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.

Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.

В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.

Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.

Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.


Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.

Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.

Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.

Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.

Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.

Вернуться к оглавлению

Первый этап: определение расчетной длины плиты


Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.

Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.

Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона. В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок.

Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.

Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.

Вернуться к оглавлению

Определение геометрических параметров железобетонного монолитного перекрытия


Расчет нагрузок на плиту перекрытия считается отдельно для каждого конкретного случая строительства.

Данные параметры пока не известны, однако есть смысл их задать для того, чтобы была возможность произвести расчет.

Высота плиты задается как h = 10 см, условная ширина – b = 100 см. Условность в подобном случае означает то, что плита бетонного перекрытия будет рассматриваться как балка, которая имеет высоту 10 см и ширину 100 см. Следовательно, результаты, которые будут получены, могут применяться для всех оставшихся сантиметров ширины плиты. То есть, если планируется изготавливать плиту перекрытия, которая имеет расчетную длину 4 м и ширину 6 м, для каждого из данных 6 м необходимо применять параметры, определенные для расчетного 1 м.

Класс бетона будет принят B20, а класс арматуры – A400.

Далее происходит определение опор. В зависимости от ширины на стенки, от материала и веса несущих стенок плита перекрытия может рассматриваться как шарнирно опертая бесконсольная балка. Это является наиболее распространенным случаем.

Далее происходит сбор нагрузки на плиту. Они могут быть самыми разнообразными. Если смотреть с точки зрения строительной механики, все, что будет неподвижно лежать на балке, приклеено, прибито либо подвешено на плиту перекрытия – это статистическая и достаточно часто постоянная нагрузка. Все что ползает, ходит, ездит, бегает и падает на балку – динамические нагрузки. Подобные нагрузки чаще всего являются временными. Однако в рассматриваемом примере никакой разницы между постоянными и временными нагрузками делаться не будет.

Вернуться к оглавлению

Существующие виды нагрузок, сбор которых следует выполнить

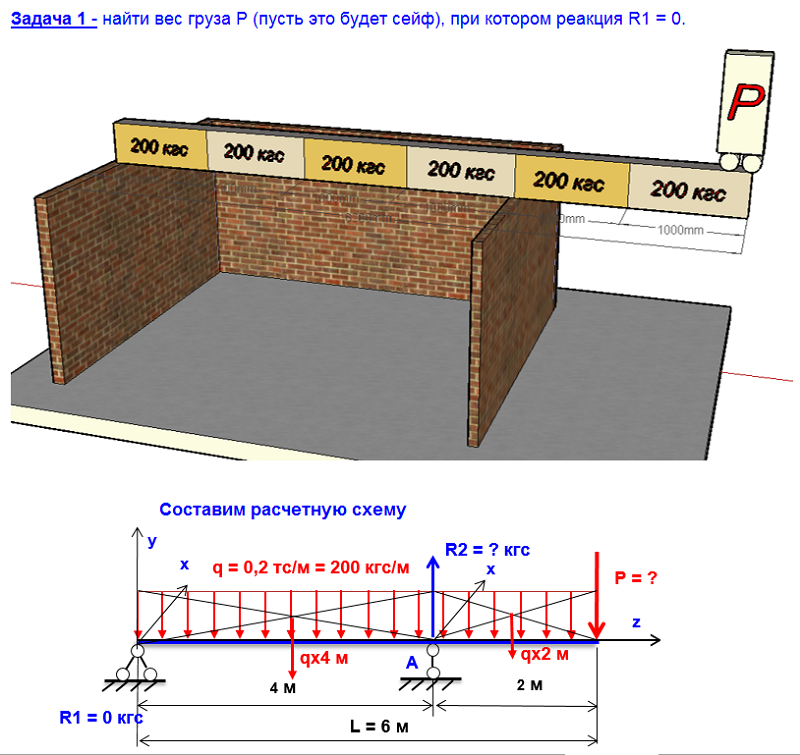

Сбор нагрузок сосредоточен на том, что нагрузка может быть равномерно распределенной, сосредоточенной, неравномерно распределенной и другой. Однако нет смысла так сильно углубляться во все существующие варианты сочетания нагрузки, сбор которой производится. В данном примере будет равномерно распределенная нагрузка, потому как подобный случай загрузки для плит перекрытия в жилых частных домах является наиболее распространенным.

Сосредоточенная нагрузка должна измеряться в кг-силах (КГС) или в Ньютонах. Распределенная же нагрузка – в кгс/м.


Нагрузки на плиту перекрытия могут быть самыми разными, сосредоточенными, равномерно распределенными, неравномерно распределенными и т. д.

Вернуться к оглавлению

Некоторые нюансы

Есть примечание к значениям в таблице, пример которой содержится в материале. Если сбор нагрузок для расчета выполняется не профессиональными проектировщиками, рекомендуется занижать значения сжатой зоны ER приблизительно в 1,5 раза.

Дальнейший расчет будет производиться с учетом a = 2 см, где a – расстояние от низа балки до центра поперечного сечения арматуры.

При E меньше/равно ER и отсутствии арматуры в сжатой зоне бетонную прочность следует проверять согласно следующей формуле:

B

Физический смысл данной формулы несложен. Любой момент может быть представлен в виде действующей силы с некоторым плечом, следовательно, для бетона понадобится соблюдать вышеприведенное условие.

Проверка прочности прямоугольных сечений с одиночной арматурой с учетом E меньше/равно ER производится согласно формуле: M

Суть данной формулы следующая: по расчетам арматура должна выдержать нагрузку такую же, как и бетон, потому как на арматуру будет действовать такая же сила с таким же плечом, как и на бетон.

Плиты перекрытия с разными несущими способностями, от 400 кг/м2 до 2300 кг/м2.

Примечание по этому поводу. Подобная расчетная схема, которая предполагает плечо действия силы (h0 – 0.5y), дает возможность довольно легко и просто определить основные параметры поперечного сечения согласно формулам, которые будут приведены ниже. Однако стоит понимать, что подобная расчетная схема вовсе не единственная.

Расчет может быть произведен относительно центра тяжести сечения, которое было приведено. В отличие от металлических и деревянных балок, рассчитывать железобетон по предельным растягивающим либо сжимающим напряжениям, которые возникают в нормальном (поперечном) сечении балки из железобетона несколько сложно.

Железобетон является композитным и очень неоднородным материалом. Однако и это еще не все. Многочисленные экспериментальные данные сообщают о том, что предел прочности, текучести, модуль упругости и другие различные механические характеристики имеют несколько значительный разброс. К примеру, при определении бетонного предела прочности на сжатие одинаковые результаты не будут получаться даже тогда, когда образцы изготавливаются из смеси бетона одного замеса.

Связано это с тем, что прочность бетона будет зависеть от большого количества различных факторов: качества (степени загрязненности в том числе) и крупности заполнителя, способа уплотнения смеси, активности цемента, различных технологических факторов и так далее.2.

Арматура в сжатой зоне не требуется при am

В случае, если арматура в сжатой зоне отсутствует, сечение арматуры необходимо определять согласно следующей формуле:

As = Rb * b * h0 (1 – корень кв.(1 – 2am)) * l * Rs.

  • Виды и достоинства данного изделия
  • Материалы и конструкционные находки
  • Различные виды нагрузок
  • Маркировка железобетонных изделий
  • Расчет предельно допустимых нагрузок
  • Способ пересчета нагрузок на квадратный м
  • Нагрузки при ремонтах старых квартир

Кто не мечтает завести домик в деревне или отремонтировать с размахом квартиру в городе? Всякий, кто занимается частным строительством или ремонтом, должен задуматься о том, сколько выдерживает плита перекрытия. Сколько нагрузки, полезной или декоративной, она вынесет и не прогнется? Чтобы ответить на все эти вопросы, нужно сначала разобраться в конструкции плит и их маркировке.

Перед постройкой многоэтажного здания, нужно обязательно рассчитать, сколько может выдержать плита перекрытия.

Виды и достоинства данного изделия

Плиты перекрытия, изготовленные в заводских условиях с соблюдением температурного режима и времени затвердения, отличаются высоким качеством. Сегодня они выпускаются в двух модификациях: полнотелые и пустотные.

Полнотелые плиты, имеющие не только большой вес, но и большую стоимость, используют лишь при строительстве особо важных объектов. Для жилых домов традиционно берут пустотные плиты. В числе их достоинств – более легкий вес и меньшая цена, совмещенные с высоким уровнем надежности.

Надо отметить, что количество пустот рассчитано так, чтобы не нарушить несущие свойства. Пустоты также играют важную роль в обеспечении звуко- и теплоизоляции строения.

Размеры плит колеблются по длине от 1,18 до 9,7 м, по ширине – от 0,99 до 3,5 м. Но чаще всего при строительстве используются изделия длиной 6 м и шириной 1,2-1,5 м. Это излюбленный формат для строительства не только высотных домов, но и частных коттеджей. Для их установки требуется монтажный кран мощностью не более 3-5 тонн.

Вернуться к оглавлению

Материалы и конструкционные находки

Вес, который может выдержать плита перекрытия напрямую зависит от марки цемента, из которого она сделана.

Изготавливаются плиты перекрытия из бетона на основе цемента марки М300 или М400. Маркировка в строительстве – это не просто буквы и цифры. Это закодированная информация. К примеру, цемент марки М400 способен выдержать нагрузку до 400 кг на 1 куб.см в секунду.

Но не следует путать понятия «способен выдержать» и «будет выдерживать всегда». Эти самые 400 кг/куб.см/сек – нагрузка, которую изделие из цемента М400 выдержит какое-то время, а не постоянно.

Цемент М300 представляет из себя смесь на основе М400. Изделия из него выносят меньшие одномоментные нагрузки, зато они более пластичны и выдерживают прогибы, не проламываясь.

Армирование придает бетону высокую несущую способность. Пустотная плита армируется нержавеющей сталью класса АIII или АIV. У этой стали высокие антикоррозийные свойства и устойчивость к температурным перепадам от – 40˚ до + 50˚, что очень важно для нашей страны.

При производстве современных железобетонных изделий применяется натяжное армирование. Часть арматуры предварительно натягивают в форме, затем устанавливают арматурную сетку, которая передает напряжение от натянутых элементов на все тело пустотной плиты. После этого в форму заливают бетон. Как только он затвердеет и обретет нужную прочность, натяжные элементы обрезают.

Такое армирование позволяет железобетонным плитам выдержать большие нагрузки, не провисая и не прогибаясь. На торцах, которые опираются на несущие стены, используется двойное армирование. Благодаря этому торцы не «проминаются» под собственным весом и легко выдерживают нагрузку от верхних несущих стен.

Вернуться к оглавлению

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

  • верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
  • нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
  • конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Вернуться к оглавлению

Маркировка железобетонных изделий

Нарезанные плиты перекрытия обладают такой же стойкостью к нагрузкам как и обычные.

Что означают эти 333 кг? Поскольку вес самой плиты и напольных покрытий уже вычтен, 333 кг на 1 кв.м – это та полезная нагрузка, которую можно на ней разместить. Согласно СНиП от 1962 года, не менее 150 кг/кв. м из этих 333 кг/кв.м должно быть отведено под будущие привнесенные нагрузки: статическую (мебель и бытовые приборы), и динамическую (люди, их питомцы).

Оставшиеся 183 кг/кв.м могут быть использованы для установки перегородок или каких-либо декоративных элементов. Если вес перегородок превышает рассчитанное значение, следует выбрать более легкое напольное покрытие.

Полезная нагрузка на перекрытие.

Приглашаем учиться к нам  в "школу строительства"

Школа строительства в виде моих лекций на ютубе.



Внимание заказчиков -постоянно действующие акции по снижению цены блоков     смотреть здесь

Проект ландшафтного дизайна вашего участка можете заказать нам.

Малоэтажные проекты  любой сложности с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.

 При  выборе пустотных плит перекрытия  под полезную нагрузку, возникают у застройщика вопросы, а под какую полезную нагрузку подбирать перекрытие? (конечно это определяется проектом)

При малоэтажном строительстве домов или коттеджа из газоблоков Ютонг, или газоблоков грас, за основу безусловно надо брать жизнью проверенную нормативную нагрузку на перекрытия и применяемую при проектировании-это  в жилых домах в среднем около 160 кг/м2, но в последнии годы довольно часто под паркет и твердые покрытия в полах применяют слоистую подстилку типа ОSB¸повышающую жесткость конструкции пола и звукоизоляцию перекрытия, а так же подвесные потолки, теплые полы,что дополнительно добавляет нагрузки на перекрытия коттеджа 40-60 кг/м2. Исходя из приведенных цифр по полезным нагрузкам надо знать, что на сегодняшний день, оптимальным надо считать полезную нормативную нагрузку  на перекрытие в 200 -220 кг/м2,  при условии отсутствия каких-то особенностей строительства дома из газобетонных блоков Грас и газобетонных блоков итонг. Примеры особенностей увеличения полезной нагрузки на плиты перекрытия коттеджа, это строительство  бассейна,  бильярдного зала, саун с бассейнами, залы для приема гостей на массовые мероприятия. Здесь уже  при расчете полезных нагрузок на плиты перекрытия или монолитные перекрытия, надо руководствоваться нормативами, как при строительстве общественных зданий, кафэ, магазинов, где  полезная нагрузка на перекрытие может возрасти  до 400 кг/м2 и даже больше, но это уже вопрос индивидуального подхода при проектировании полезной нагрузки на перекрытия  и здесь подход несколько другой при строительстве подобных объектов с высокой полезной нагрузкой на перекрытия. И проектирование полезной нагрузки на перекрытия в этом случае, как и несущих конструкций под ними, уже индивидуальны.

Исходя из этого и понимая , что сегодня на рынке представлены плиты перекрытия с расчетными нагрузками в 600, 800, 1000кг/м2, нет особой необходимости под расчетные полезные нагрузки на перекрытия, стремится брать плиты 8ой или 10ой нагрузок. Для обычного коттеджа с полезной нагрузкой на перекрытия которого не планируется установка тяжелых бильярдных столов и джакузи на 3-4м3 воды или бассейнов,  спокойно можно обойтись пустотными плитами перекрытия с расчетной нагрузкой в 600 кг/м2- менее к сожалению наша промышленность сейчас их не выпускает.Пустотные плиты перекрытия изготовленные качественно на заводе, способны нести необходимую полезную нагрузку на перекрытие из пустотных плит перекрытия.

Здесь же хочу отметить, при обсуждениях довольно часто звучат сомнения о применении пустотных плит перекрытия в коттеджном строительстве, когда для строительства несущих газобетонных стен применяется газобетонные блоки Ytong, Грас, газобетонные блоки  bonolit-и должен отметить, что эти сомнения совершенно не обоснованны, элементарный расчет собранных расчетных и полезных нагрузок на  перекрытия из пустотных плит перекрытий с учетом опор пустотных плит перекрытия на монолитные пояса, позволяют в прочности стен коттеджей постороенных из газобетонных блоков Грас bonolit или Ytong иметь запас прочности, обеспечивающий надежную эксплуатацию построенных пенобетонных стен из газоблоков Грас, газоблоков  Ytong и газоблоков  Бонолит десятилетиями. Когда правильно спроектированный и построенный  коттедж или дом, будет переходить от одного поколения живущих к другому, создавая этим поколениям безопасные и комфортные условия проживания. Но это возможно еще раз хочу это подчеркнуть, при условии правильного расчета полезной нагрузки на  перкрытие из  пустотных плит перекрытия или какого другого типа перекрытия. Ориентироватся на "чутье" -я бы не советовал.

Надо также четко понимать, что нормативные нагрузки и расчетные нагрузки на перекрытия в зависимости от условий эксплуатации, технологии строительства могут существенно отличатся, расчетные нагрузки как правило больше нормативных на величину коэффициэнта надежности. При подборе полезных нагрузок на перекрытия надо ориентироваться  на нормативные нагрузки.

Анологично без сомнений, при подборе полезных нагрузок на перекрытия, пустотные плиты перекрытий можно применять в качестве перекрытий при опирании пустотных плит перекрытия на стены построенные из керамических камней Braer и Винербергер



Расчёт монолитного перекрытия - ТвойСтрой

Во время строительства дома с индивидуальной планировкой очень часто можно столкнуться с большим неудобством при использовании заводских плит перекрытия. Их стандартные размеры и формы не всегда подходят, приходится использовать дорогостоящую строительную технику. Все это зачастую вынуждает застройщика искать альтернативные способы создания перекрытий.

Для домов с разноразмерными комнатами различных форм идеальным решением являются монолитные плиты перекрытия. Дело в том, что по сравнению с заводскими, они гораздо надежнее. К тому же у них значительно выше несущая способность, а нижняя поверхность плиты гладкая и ровная, что облегчает проведение штукатурных работ.

Но тем не менее, при всех очевидных плюсах, очень многие отказываются от этого варианта из-за того, что без профессиональных знаний и специфических онлайн-программ самостоятельно определить и учесть все важные для расчёта параметры бывает очень сложно.

В этой статье мы поможем вам изучить этот вопрос более подробно.

Современные программы, безусловно, могут упростить Вам расчёты, но в случае планирования такой важной детали, как перекрытие жилого дома, очень важно не допустить ошибок, которые могут привести к очень печальным и даже опасным последствиям. Многолетний опыт «ТвойСтрой» позволяет нам с уверенностью говорить о том, какие нюансы будет важно учитывать при самостоятельном расчёте монолитной плиты перекрытия.

Нет сомнений в том, что качество и прочность стен имеют очень важное значение для проживающих в жилом доме. Но не меньшее значение для создания надёжной и безопасной конструкции имеют перекрытия. Пол в доме должен быть крепким, чтобы жильцы чувствовали себя в помещениях комфортно. И если заводские плиты из бетона вынуждают действовать проектировщика в определённых рамках, поскольку их параметры неизменны, то расчет монолитного перекрытия позволяет принимать решения исходя из желаемой планировки дома. В этот момент очень нежелательно допустить ошибку, сделав неточный расчёт.

Монолитная плита перекрытия может нести определенную нагрузку, рассчитанную в килограммах на один метр квадратный. Не узнав точно эту величину, и превысив ее, например, устанавливая перегородки без ведома проектировщика, можно спровоцировать появление трещин. Поэтому очень важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок и стен может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа.

Во избежание таких печальных и опасных последствий, расчет нужно делать так, чтобы иметь запас прочности перекрытия, изучив характеристики выбранных строительных материалов (бетона, арматуры) и их суммарный вес.

В некоторых случаях для усиления прочности монолитного наливного основания можно изготовить горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины.

Во время расчёта нагрузки на монолитную плиту перекрытия необходимо осуществить сбор всех нагрузок, которые будут на неё оказываться, ведь если не сделать этого, или сделать неправильно, плита может не выдержать и треснуть или даже разрушиться.

Как это сделать? Вычислить общую нагрузку конструкций, планируемых к строительству на фундаменте, на единицу площади. Сюда включаются нагрузка от несущих стен будущего дома, нагрузка межкомнатных перегородок, потолочных перекрытий, окон, дверей, крыши, мебели, снеговая нагрузка и полезная.

Для этого рассчитывается площадь всех поверхностей и перемножается с показанием нагрузки одного квадратного метра материала.

Полезная нагрузка может быть как равномерно распределенной, так и сосредоточенной, неравномерно распределенной или другой. Однако не всегда нужно так углубляться во все существующие виды сочетания нагрузки, сбор которой осуществляется. В данном примере будет равномерно распределенная нагрузка, потому как это самый распространённый вариант нагрузки в жилых домах.

В качестве примера приведём расчеты для перекрытия жилого строения размерами 6 на 10 метров. Толщина монолитной плиты будет составлять 200 мм. Балки здесь будут располагаться на расстоянии 2,5 метра друг от друга., что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Стандартная временная нагрузка для жилого помещения по нормативным документам составляет 150 кг/м2. Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м2.



Нагрузка от собственного веса перекрытия рассчитывается таким образом: Средняя плотность бетона (2500 кг/м3) умножается на толщину перекрытия. Толщина плиты 20 см умножается на 2500 — получается 500 кг/м2 (2500х0,2=500)

Далее суммируем обе эти нагрузки, и видим, что максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м2.

Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что ничто не мешает рассчитывать конструкцию на большие нагрузки.

Разработаны специальные онлайн-программы для расчета перекрытий. Тем не менее они не учитывают характеристик используемых строительных материалов. Поэтому более надежным решением будет прибегнуть к помощи специалиста-проектировщика. Это позволит правильно сделать все расчеты, не переплатить за строительство, и в последствии иметь надёжное и безопасное жилище. Специалисты помогут вам подобрать наиболее удобный вариант с правильно распределенными нагрузками, а также оптимальный в плане «надежность-стоимость стройматериалов».

Подытоживая, хочется добавить, что монолитная железобетонная плита, безусловно, один из выигрышных вариантов установки перекрытия, но требующий специфических профессиональных знаний и точных расчётов. В случае, если вы не уверены, что сможете безошибочно произвести их с учётом характеристик и особенностей всех выбранных вами строительных материалов, лучше всего обратиться к опытным специалистам. Они проведут все расчёты за вас, не упустив значимых деталей, и в конечном итоге вы не только сэкономите собственное время, но и получите безопасное и надёжное жилище, в котором будете чувствовать себя комфортно и уверенно.

Хотите заказать монолитное перекрытие?
Звоните: 8-(495)-928-74-74

Что такое контейнер с напольной загрузкой?

Контейнер с напольной загрузкой - это транспортный контейнер, уложенный штабелем с грузом, загруженным от пола вверх без использования транспортировочного поддона.

Другими словами, контейнер с напольной загрузкой - это транспортный контейнер, в котором весь груз уложен на пол, а не на деревянный поддон.

Практически каждая единица груза, превышающая размер упаковки Amazon, загружается с помощью транспортировочного поддона. Транспортные поддоны позволяют погрузчикам и разгрузочным бригадам использовать вилочные погрузчики и домкраты для поддонов, чтобы легко перемещать, загружать и организовывать грузы.

Однако транспортировочные поддоны тяжелые. Они увеличивают вес и объем груза, что, в свою очередь, требует больших затрат на доставку.

Нагрузка на пол по сравнению с паллетом

Большинство грузоотправителей ограничены либо погрузкой на пол, либо погрузкой поддонов из-за особых ограничений доставки, наложенных на их фрахт. Компании, которая отправляет грузы, состоящие из стеклянных компонентов, не рекомендуется загружать на пол свои транспортные контейнеры из-за вероятности их поломки.

Однако более прочные грузы, такие как изношенные шины, не требуют таких мер предосторожности и могут быть загружены на пол от пола до потолка практически в любом транспортном контейнере.

Нагрузка на пол встречается реже и труднее, чем другие методы загрузки. Грузы с напольной загрузкой необходимо тщательно отсортировать и вручную погрузить в контейнер.

Отправителям рекомендуется проконсультироваться с Национальной классификацией автомобильных грузовых перевозок, чтобы подтвердить свой класс грузовых перевозок и определить, возможна ли погрузка на пол для их перевозки.

В противном случае грузоотправитель рискует закрепить перевозчика, который не имеет надлежащего оборудования для перевозки груза с напольной загрузкой.

Фактически, большинство грузоотправителей и многие перевозчики отказываются отгружать, перевозить или загружать грузы с напольной загрузкой из-за дополнительного уровня ответственности, который возникает при отгрузке, состоящей из нескольких предметов и компонентов, загруженных на пол.

Типы напольных грузов

Большая часть грузов, которые отправляются сегодня, отправляется на паллетах, потому что паллетирование добавляет уровень защиты и подотчетности фрахту.

Фрахт, включающий несколько мелких предметов, можно закрепить на одном поддоне и отправить как одну партию вместо множества предметов, которые должны быть отсортированы и учтены вручную.

Однако существует ряд различных типов грузов, которые обычно загружаются на пол из-за их производства, предполагаемой прочности и индивидуальных требований к транспортировке.

  • Шины
  • Посылки
  • Ковровые покрытия
  • Металлические катушки
  • Промышленные рулоны бумаги
  • Бревна
  • Секция бетонной трубы

Контейнеры для интермодальных и морских перевозок, прибывающие из-за границы, часто также загружаются полом, особенно контейнеры из Китая.

Как правильно установить контейнер на пол

Поскольку отдельные грузовые единицы груза с напольной загрузкой не связаны вместе на поддоне, они более подвержены смещению груза и возможному повреждению.

Для перевозки грузов с напольной загрузкой необходимо, чтобы грузовые штанги и ремни были стратегически размещены по всему грузу, чтобы предотвратить его смещение. Грузы с напольным покрытием могут также потребовать дополнительной теплоизоляции, холода и погодных условий из-за отсутствия защиты.

Наиболее важно, что груз, загруженный на пол, должен быть правильно распределен по всему контейнеру, чтобы предотвратить смещение груза и чрезмерные сборы, связанные с контейнером с избыточным весом.

Компании, такие как Amazon, которые часто используют контейнеры с напольной загрузкой, также используют «Программное обеспечение для расчета размеров транспортных средств», которое позволяет их координаторам по отгрузке «строить» равномерно распределенные прибыльные перевозки с напольной загрузкой, которые используют каждый доступный дюйм контейнера и получают максимально возможный доход. за этаж загруженной отгрузки.

У некоторых грузоотправителей есть выбор, когда дело доходит до грузовой загрузки с пола; они могут сэкономить деньги и пожертвовать эффективностью за счет загрузки на пол, или они могут повысить эффективность, погрузив свой груз на поддоны, с более высокой стоимостью доставки.

То, как грузоотправитель решит загрузить свой груз, в конечном итоге будет определяться типом груза, который он отправляет, их бюджетом на доставку и тем, насколько эффективно он может загружать и выгружать контейнер с напольной загрузкой.

Вам нужны ежемесячные складские площади? У нас более 1000 складов по всей стране. Нажмите ниже, чтобы получить бесплатное предложение уже сегодня!

Запросить цену

Допустимая нагрузка на пол | Коммерческие офисные и производственные здания

Что такое допустимая нагрузка на пол?

Допустимая нагрузка на пол - это максимальный вес, который пол может выдерживать на заданной площади.В США допустимая нагрузка на пол выражается в фунтах на квадратный фут. Допустимая нагрузка на пол может быть выражена как 100 фунтов на квадратный фут.


Что такое постоянные и активные нагрузки?

Статические нагрузки - это статические нагрузки, которые состоят из самой конструкции, такой как балки, крыши, стены или приспособления, прикрепленные к конструкции. Динамические нагрузки - это динамические нагрузки, такие как пешеходное движение или транспортировка товаров по складу на вилочном погрузчике. Пол спроектирован таким образом, чтобы выдерживать определенную максимальную статическую нагрузку и определенную максимальную живую нагрузку.


Почему важно знать допустимую нагрузку на пол в здании или на складе?

В коммерческой недвижимости различным арендаторам может потребоваться хранить или обрабатывать тяжелые предметы или использовать различные типы тяжелого оборудования или систем хранения в рамках своего бизнеса. По этой причине офисные и производственные здания могут указывать допустимую нагрузку перекрытия имеющейся площади.

Если несущая способность пола не указана, то владелец недвижимости или инженер-строитель должен иметь возможность помочь в получении этой информации.Число, наиболее подходящее для пассажиров с повышенными требованиями, - это максимальная допустимая живая нагрузка на пол.


Нагрузки на перекрытия офисных зданий

Допустимая нагрузка на пол в коммерческих офисных зданиях должна составлять не менее 75–100 фунтов на квадратный фут для нормального использования. Нагрузка на пол в небольших офисных зданиях может варьироваться, и ее следует проверять в зависимости от требований пользователя.

Некоторым арендаторам офисов может потребоваться пол для перевозки тяжелых предметов, превышающих требования среднего арендатора.Библиотеке или юридической фирме может потребоваться этаж, на котором можно разместить множество книг и архивов. Другим предприятиям могут потребоваться полы, способные выдержать вес компьютерных систем и другого тяжелого оборудования.

Если грузоподъемность пола недостаточна для потенциальных потребностей людей, вероятно, будет слишком дорого перепроектировать пол для поддержки. Большинство арендодателей, скорее всего, не захотят увеличивать несущую способность этажа существующего дома для большинства арендаторов.


Нагрузки на перекрытия промышленных зданий

В промышленных помещениях пол может потребоваться для поддержки тяжелого производственного оборудования.Полы в складских помещениях могут потребоваться для поддержки антресольных этажей для дополнительных складских помещений или офисов.

Полы в распределительных центрах, возможно, должны выдержать вес обширных стеллажных систем, в которых хранятся и обрабатываются товары и инвентарь. В этих случаях для арендатора важно проявить должную осмотрительность и проверить, как был спроектирован пол.


Расчеты нагрузки на перекрытие позволяют принимать более обоснованные решения по установке стеллажей

Расчет нагрузки на перекрытие помогает принимать правильные решения при установке стеллажа

На каждом этаже склада есть ограничение - максимальное количество фунтов на квадратный фут.К сожалению, слишком часто компании превышают эту максимальную нагрузку на пол, что приводит к разрушению складских полов. Расчеты нагрузки на пол помогут вам принять более правильные решения по установке стеллажа. А если неправильно посчитать, на руках будет дорогостоящий ремонт.

Оценка нагрузки на пол - это оценка бетонного основания, а не фальшпола. Однако при расчете нагрузки на пол следует учитывать вес фальшпола.

Формула нагрузки на пол

Нагрузка на перекрытие составляет: (вес машины + (15 фунтов / фут2 x 0.5 svc clear) + (10 фунтов / фут2 x общая площадь) / общая площадь

Нагрузка на пол не должна превышать 240 кг / м2 (50 фунтов / фут2) с допуском на перегородку 100 кг / м2 (20 фунтов / фут2) при общей номинальной нагрузке на пол 340 кг / м2 (70 фунтов / фут2).

При внедрении платформы для промышленного оборудования (антресоли) многие неопытные поставщики сосредотачиваются на продаже оборудования, не следя за тем, чтобы владельцы складов не перегружали пол здания. Слишком большой вес приводит к растрескиванию пола или возникновению опасных нарушений OSHA, вплоть до травм или смерти сотрудников.Наши партнеры по складированию в HOJ Innovations являются экспертами в области погрузочно-разгрузочных работ и складских решений. Они видели бедствия, когда пол был построен неправильно - когда не учитывались вес платформы и ее груза.

Если вы хотите, чтобы кто-то помог или дважды проверил грузоподъемность вашего пола, позвоните им.

Они рады помочь!

801-266-8881

Типичный пол часто состоит из бетона толщиной в полфута и выдерживает нагрузку 25 000 фунтов.При загрузке пола тоннами оборудования необходимо заранее знать фактическую вместимость на квадратный фут. Не устанавливайте антресоли или другое тяжелое оборудование в вашем распределительном центре или на складе, не зная точных характеристик пола и пола объекта. В противном случае вы можете столкнуться с дорогим и опасным ремонтом.

Вместимость этажа

Вместимость перекрытия зависит от толщины бетона, а также от степени сжатия почвы под плитой.Знание грузоподъемности платформы и расстояния между колоннами платформы - два важных показателя. Внутренние колонны платформы всегда будут нести наибольший вес, поскольку они поддерживают большую часть площади платформы в квадратных футах. Если плита может выдерживать внутренние нагрузки на колонны, то внешние колонны должны быть достаточно прочными.

На складах и в распределительных центрах плита первого этажа имеет решающее значение для эффективного функционирования объекта. Тем не менее, остается значительное недоразумение относительно спецификации, дизайна и конструкции.Спецификации по-прежнему часто слишком расплывчаты и обременительны для надлежащего рентабельного строительства с противоречивыми требованиями. Это приводит к плохой работе пола, поэтому обязательно поговорите с со специалистом в Hoj.

Хотя качество строительства в последние годы несколько улучшилось с появлением новых технологий и материалов, пол часто по-прежнему считается частью земляных работ. Строители пола находятся в заведомо низкоквалифицированном и высококонкурентном секторе промышленности.Сами новые методы привели к некоторым трудностям, плохому планированию и непониманию конкретных характеристик.

Перед тем, как определить точную вместимость стеллажа для поддонов, обсуждение возможностей загрузки пола всегда начинается. Консультации с квалифицированной командой инженеров важны для правильного выбора конструкции и обращения с материалами.

Узнайте, как WarehouseOS может улучшить ваши складские операции

Стойка для труб vs.Обычный стеллаж

Одним из недавних решений, решающих ряд проблем, связанных с транспортировкой материалов, является система Tube Rack. Такой подход обеспечивает более прочную, безопасную и разумную альтернативу обычным стеллажным системам. Это инженерное усовершенствование, которое приводит к снижению подъема от опорной плиты к плите на на 50 процентов. Это значительно снижает требования к конструкции подъема перекрытий на всех объектах, включая общественные. Используйте Tube Racking для всех решений для хранения, таких как системы AS / RS.Ваш пол будет вам благодарен.

Навигация по политике строгой нагрузки на пол Amazon

Подготовка отправки с нагрузкой на пол

- Сложите коробки в столбцы в чередующемся порядке. Это обеспечивает стабильность.

- Не используйте ремни, стяжки, ленты или другие подобные материалы для связывания коробок вместе.

- Сохраняйте расстояние не менее 3 дюймов между штабелями колонн и стенками контейнера.

- Не штабелируйте коробки высотой более 72 дюймов, если они не соответствуют инструкциям Amazon по грузовым зажимам.

- Оставьте расстояние не менее 8 дюймов от последнего ряда ящиков до дверей контейнера, чтобы можно было задействовать перегрузочный мост.

- Сохраняйте зазор не менее 6 дюймов от верха штабелированных ящиков до крыши контейнера.

- Продукты, длина которых превышает 48 дюймов, должны загружаться по длине контейнера или прицепа.

* В товарах, загруженных на пол или не на поддонах, будет отказано, если они прибудут в центры Amazon FBA на трейлере с неровным или гофрированным полом.

Требования Amazon к качеству загрузки

- Все поставки должны быть должным образом закреплены грузовыми планками и грузовыми ремнями:

- Грузоотправитель и перевозчик несут ответственность за загрузку грузов в трейлер в способ, предотвращающий смещение груза во время транспортировки. При использовании интермодальных перевозок использовать грузовую ленту вместо грузовой штанги для фиксации груза.

- Загружаемые на пол товары следует загружать только в контейнер высотой не менее 8 футов:

- Убедитесь, что общая высота пачки картонных коробок обеспечивает зазор не менее 6 дюймов от верха стопки до крыша контейнера.

- Убедитесь, что все коробки соответствуют инструкциям Amazon по грузовым зажимам, независимо от их веса и размера.

* Доставка груза может занять больше времени, если качество груза не соответствует Правилам Amazon в отношении нагрузки на пол . Проблемы с качеством груза также могут привести к дополнительным расходам за незапланированные услуги или отказу в доставке.

Требования Amazon к тележке с зажимами

При транспортировке груза вы должны иметь возможность классифицировать товары как «зажимаемые» или «не зажимаемые».”

Зажимной означает, что ваш груз может быть полностью разгружен с прицепа с помощью зажимных приспособлений к механизированной промышленной машине для подъема (вилочный погрузчик).

Без зажима означает, что ваши товары могут быть выгружены из прицепа или контейнера только вручную.

Зажимные или незажимаемые грузы всегда должны соответствовать следующим критериям:

- Сохраняйте расстояние не менее 3 дюймов между загруженными штабелями, а также между штабелями и стенками контейнера.

- Убедитесь, что общая высота штабеля обеспечивает зазор в 6 дюймов от верха штабеля до крыши контейнера.

- Каждый ярус должен быть однородным и выровненным по отношению к другим ярусам или уровням, чтобы все четыре стороны грузового стека можно было безопасно перемещать с помощью вилочного погрузчика или тележки с зажимом. Высота уровней может быть разной, если все они находятся на самом верху.

- Товары должны быть размещены таким образом, чтобы не требовалось перестановки или перестановки для разгрузки.

- Между штабелями можно использовать распорки, чтобы предотвратить их смещение или перемещение во время транспортировки. Все грузы должны быть надежно закреплены с помощью грузовых скоб и ремней.

- Используйте воздушные подушки, опоры и алмазные гофрированные прокладки для устойчивости и сохранения разделения между штабелями во время транспортировки.

- Зажимные коробки должны быть не менее 24 дюймов в ширину и 72 дюйма в длину, чтобы соответствовать минимальным и максимальным ограничениям тележки зажима.

- Продукты в термоусадочную пленку, чтобы предотвратить небезопасную загрузку.

Требования к разделительным листам

При использовании разделительных листов для замены поддонов убедитесь, что выполняются следующие требования:

- Поместите разделительные листы между полом и продуктом, а также между слоями продукта.

- Убедитесь, что общая высота штабеля обеспечивает зазор в 6 дюймов от верха штабеля до крыши контейнера.

- Используйте только разделительные листы, которые соответствуют требованиям промышленного стандарта к размеру поддона (40 дюймов x 48 дюймов).

- Товары длиной более 48 дюймов должны загружаться по длине прицепа или контейнера.

Чтобы прочитать тематическое исследование Freight Right о том, как Amazon забраковали контейнеры с напольной загрузкой, щелкните здесь.

Как определить нагрузку на пол

Здание настолько хорошо, насколько хороша его планировка. Это включает в себя знание правил безопасности и разработку конструкции, которая может удовлетворить ваши потребности в использовании. Знание того, как определить нагрузку на пол для многоуровневых металлических складских зданий, является обязательным условием для успешного ведения вашего бизнеса.Вы можете положиться на качественного строителя, который поможет вам в этом процессе, или решите его самостоятельно.

Определение динамических нагрузок

Нагрузка на пол - внешняя сила, которая может восприниматься полом вашей конструкции - считается временной нагрузкой. Включает в себя веса для:

  • Люди входят и выходят из вашего хранилища
  • Вещи, которые они хранят
  • Любое оборудование, используемое на объекте

Это временные нагрузки, потому что они часто меняются.Статическая нагрузка также важна для расчета. Это складывается из веса конструкции, а также других постоянных характеристик.

Большинство юрисдикций определяют значения временной нагрузки в своих строительных нормах и правилах. В некоторых областях действуют свои собственные законы - либо по необходимости, например, если территория подорвана, либо на основании региональных различий в средних весовых нагрузках. Существует множество причин, по которым ваше здание может быть построено в соответствии со спецификациями, альтернативными Международным строительным кодексам, поэтому важно ознакомиться с местными правилами, прежде чем начинать работу над зданием для самостоятельного хранения.Это особенно актуально, если вы работаете с производителем металлических конструкций за пределами вашего региона.

Средние живые нагрузки

По данным IBC, легкие складские помещения рассчитаны на живую нагрузку 125 фунтов на квадратный фут. В некоторых местах это будет ставка для всего хранилища. В других случаях он будет охватывать юниты, в то время как коридоры и другие общие зоны требуют своих собственных спецификаций.

Это та цифра, на которой вам следует подумать о создании своей стальной системы складирования, если только вы не знаете наверняка, что у вас будут большие потребности.Улучшение вашей практики строительства для поддержания безопасного и надежного рабочего места - всегда выгодное вложение. Если вы работаете с компанией, в которой работает архитектор или инженер, эта информация должна быть доставлена ​​нужным дизайнерам. Если нет, вы все равно хотите, чтобы лица, ответственные за планирование и печать, знали о любых отклонениях между вашими местными строительными законами и международными стандартами.

Определение мертвых нагрузок для складских помещений

Собственные нагрузки включают:

  • Вес вашего здания
  • Постоянное оборудование, такое как оборудование для кондиционирования или отопления
  • Внешние элементы, такие как кирпичные фасады, используемые при проектировании зданий

Получение точных цифр для элементов статической нагрузки является основным преимуществом при строительстве новой металлической конструкции по сравнению с преобразованием здания в единицы складирования.Во многих случаях во время переоборудования необходимо нанять инженера, чтобы определить нагрузку на пол. Построенный новый, эти характеристики могут быть довольно точными.


Живые и статические нагрузки помогают построить здание, способное выдержать типичный износ складских помещений в вашем районе. Используя сочетание международных и местных ресурсов, а также строительных спецификаций, вы можете гарантировать, что ваша структура соответствует потребностям вашего бизнеса. Избегайте несчастных случаев и неприятных сюрпризов, выполняя домашнюю работу перед тем, как приступить к строительству нового стального хранилища.

Нагрузка на балку Lingo - Trimjoist

ОПИСАНИЕ НАГРУЗКИ НА ПОЛ

Обычно нагрузка на систему пола делится на три категории. Это Top-live, Top-dead и Bottom-dead. Таким образом, если посмотреть на наши графики равномерного диапазона нагрузок, нагрузка, скажем, 55 фунтов на квадратный фут (фунтов на квадратный фут) приравнивается к 40 фунтам на квадратный фут при максимальном действии, 10 фунтах на квадратный фут при отсутствии нагрузки и 5 фунтах на квадратный фут при отсутствии нагрузки. Таким образом обозначение (40-10-5). Когда наши продукты используются на крышах, могут возникнуть другие нагрузки, такие как дождь, ветер, снег и лед.

МЕРТВЫЕ НАГРУЗКИ

Собственные нагрузки - это веса строительных материалов, используемых в самой конструкции. Сюда могут входить такие вещи, как балки, черный пол, ковер / набивка, напольная плитка, акустическая плитка и гипсокартон.

Так как балка может иметь материал пола сверху и материалы потолка снизу, можно указать верхнюю или нижнюю статическую нагрузку. В нашем примере у нас есть 10 фунтов на квадратный фут для чернового пола и напольного покрытия и 5 фунтов на квадратный фут для гипсокартона ниже. Это типично для большинства напольных систем.Однако, если вам нужен тяжелый плиточный пол (15 фунтов на квадратный фут) и два слоя гипсокартона ниже (10 фунтов на квадратный фут), загрузка 65 (40-15-10) будет более подходящей. Коммерческие приложения и нестандартные дома должны пойти по этому пути.

Живые нагрузки

Текущие нагрузки - это нагрузки, которые могут приходить и уходить в течение срока службы конструкции. Обычно это люди и мебель, но могут включать такие вещи, как ветер, снег и лед, когда наши продукты используются на крышах. Большинство строительных норм и правил требуют, чтобы система пола выдерживала динамическую нагрузку 40 фунтов на квадратный фут.Как правило, система пола никогда не будет испытывать нагрузку, эквивалентную полной номинальной динамической нагрузке, если она не затоплена водой на 8 дюймов! Кроме того, поскольку люди и домашние животные обычно не ходят по потолку, нет обозначения Bottom-live.

СЕЙСМИЧЕСКИЕ НАГРУЗКИ

Сейсмические нагрузки - это нагрузки, возникающие в результате движения грунта во время землетрясения. Сейсмическая нагрузка зависит от конкретного объекта и определяется проектировщиком здания.

ДРУГИЕ НАГРУЗКИ

Прочие нагрузки, такие как штабелирование материалов, образование луж, перемещение, удары и т. Д., может также применяться в определенных случаях, определенных проектировщиком здания.

СООТНОШЕНИЯ ЖЕСТКОСТИ

Коэффициенты жесткости также важны. Это числа L в наших таблицах. Важно не только знать, что балка перекрывает расстояние, указанное в коде, нам нужно знать, насколько жесткой (или твердой) будет полученная система пола в этом промежутке. Все строительные нормы и правила требуют, чтобы коэффициент жесткости при динамической нагрузке был не менее L / 360. Эти числа представляют собой линейные отношения для целей сравнения.Чем больше число, тем лучше. Например, система перекрытий L / 720 вдвое жестче, чем система L / 360 для данного пролета.

КАМЕРА

Изгиб - это небольшая кривизна балки или балки, необходимая для компенсации статических нагрузок, как описано выше. Многие строители назовут это короной. Большинство других инженерных балок изготавливаются без выпуклости (т. Е. Плоские). Это означает, что они будут иметь положительный (вниз) прогиб только в условиях статической нагрузки. Факт, который легко упустить из виду при чтении диаграмм пролетов других инженеров, поскольку они показывают только отклонения от динамических нагрузок.Мелким шрифтом они сообщают, что следует ожидать дополнительного прогиба из-за длительной постоянной нагрузки. Все балки TrimJoist® имеют изгиб (около 1/4 дюйма на 30 футов) для компенсации статических нагрузок. Этот изгиб устраняется по мере приложения статических нагрузок и стабилизации балки на этапе строительства. Кроме того, TrimJoist® является уникальным в индустрии фермы перекрытий, поскольку изгиб, изготовленный в ферме, зависит от глубины.

Создание нагрузки на пол, способной выдержать вес вашего видения для вашей компании

8 сентября 2020 г.

У меня есть много людей в моем кругу, которые очень хорошо строят вещи.Они знают, как проектировать, планировать ступени, нанимать субподрядчиков, составлять список материалов и, что самое важное, обеспечивать соответствие фундамента размеру и весу здания. У всех из них есть ужасные истории о каком-то подрядчике, который срезал углы при планировании и строительстве, и в результате у здания были серьезные проблемы, такие как трещины в фундаменте, трещины в стенах, все здание, расположенное справа или слева, окна и двери, которые не открывались - проблемы могут быть бесконечными.

Слушал их рассказы. И я учился у них, применяя их в работе по созданию компании.

Моя команда и я много времени говорим о том, куда мы идем как организация. Мы рассчитываем на 3-5-10 лет с учетом наших ожидаемых доходов, потребностей в человеческих ресурсах, географического присутствия, требований к корпоративному управлению, количества / типов объектов и т. Д. Мы делаем это по одной причине - мы должны понимать, что мы строим, чтобы понять требуемую нагрузку на пол.(Нагрузка на пол - это величина веса, которую пол (как и здание) может выдержать безопасно… обычно рассчитывается в фунтах на квадратный фут.) Как вы можете себе представить, нагрузка на пол компании с оборотом в 1 миллиард долларов сильно отличается от компании стоимостью 300 миллионов долларов.

Мы разговариваем с руководителями крупных транснациональных компаний как в коммерческом, так и в некоммерческом секторе, чтобы узнать о том, как они позиционируют себя для роста и расширения, в том числе о том, как они планируют свои решения в области ИТ, управления персоналом и объектов.

Мы проводим комплексную юридическую проверку, чтобы гарантировать, что инвестиции в технологии, которые мы делаем сегодня, достаточны для нашего ожидаемого будущего.

Мы наносим на карту страны, в которых мы можем вести бизнес, изучаем юридические последствия, связанные с управлением, человеческими ресурсами, банковским законодательством, налогами, партнерскими отношениями и т. Д. Слишком поздно (или слишком рискованно) узнавать о стране правила и законы после того, как мы выиграли торги.

Мы представляем, какие таланты нам понадобятся, чтобы гарантировать, что мы будем нанимать их сегодня и на будущее.Наборы навыков, необходимые для удовлетворения потребностей очень большой многонациональной организации, отличаются от навыков, необходимых для небольшой компании, работающей только в США. Наша команда по привлечению талантов должна работать сейчас (с университетами и бизнесом) над созданием потока талантов, способного удовлетворить будущие потребности.

Мы изучаем требования к корпоративному управлению для каждой страны, в которой мы можем вести бизнес, и начинаем выстраивать отношения, чтобы помочь нам найти сильных и влиятельных членов совета директоров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
