Мостики холода это: Что такое мостики холода, как их выявить и устранить.

Содержание

Что такое мостики холода, как их выявить и устранить.

Контактная информация

Для начала выясним, что собой представляют «мостики холода» в строительстве (зачастую в литературе по строительству используется  термин «тепловые мостики»). Начнем с того, что ограждающие  конструкции зданий обладают участками, в которых тепло теряется в двух, либо трёх направлениях: это объясняется специфическими геометрическими условиями и параметрами материалов, из которых ограждающие конструкции изготавливаются. Следовательно, «мостики холода» являются  своеобразными «слабыми звеньями» в теплоизоляции, сравнительно небольшими по площади, однако, через которые происходит утечка значительного количества тепла.

Рассмотрим причины, по которым чаще всего возникают «мостики холода»:

  1. Применение неоднородных материалов. Например, стена со встроенной колонной или железобетонным ребром жесткости.
  2. Использование теплоизоляционного слоя разной толщины.
  3. Наличие непараллельных плоскостей: углы помещений, пересечения стен, стыки перекрытий со стенами.
  4. Участки, на которых одновременно присутствуют несколько причин: изменение профиля (либо однородности), уменьшенное поперечное сечение. Например, стыки стен из различных материалов, либо места стыков стен и окон.



Большие теплопотери, вызванные наличием «тепловых мостиков» заставляют говорить про необходимость их устранения. Практика выявляет ещё и другие отрицательные последствия:

  1. Нарушение комфорта внутри помещения, так как температура внутренних стыков помещения ниже температуры сплошных стен.
  2. Ухудшение состояния конструкции, снижение её термосопротивления. Пагубные явления: рост плесени, появление трещин, наличие влаги в углах, — возникают из-за конденсации влаги на холодной поверхности.
  3. Действие на конструкцию нескольких неблагоприятных факторов одновременно. Так, сочетание геометрических «мостиков холода» в углах и недостаточная вентиляция помещения усиливают повреждения. К тому же геометрические «мостики холода» являются слабыми конструктивно.

Строящиеся здания должны соответствовать стандартам «пассивного дома». Поэтому при проектировании конструкций следует избегать появления зон возникновения теплопотерь. Это обеспечит постройке преимущества. Во-первых, экономится до 30% энергии. Во-вторых, удастся избежать или резко снизить структурные проблемы, такие как образование трещин. В-третьих, улучшится микроклимат помещения и комфорт в целом.



Чтобы не допустить образование  «мостиков холода» в помещениях и снизить тепловые потери, которые возникают из-за «мостиков холода», нужно использовать следующие правила:

  1. При проектировании зданий избегайте выносных элементов (эркеров) и конструкций с острыми углами.
  2. Плотно устанавливать теплоизоляцию. Особенно тщательно утепляются стыки, где и происходит утечка тепла;
  3. Избегайте делать отверстия в теплоизоляционном слое здания;
  4. Если теплоизоляционный слой все-таки нарушен, максимально обеспечьте сопротивление теплоотдаче. Для этого можно использовать пенобетон, древесину;
  5. Размещайте утеплитель в стыках таким образом, чтобы избежать появления полых пространств. Это обеспечит полную изоляцию стыка.
  6. Покрывать со всех сторон изолирующим материалом выступающие конструкции. Например, балконные плиты;
  7. Использовать дополнительную теплоизоляцию для конструкций, которые подвергаются повышенной тепловой нагрузке. Например, несущие конструкции из стали, бетона, древесины.

Единственным и самым эффективным методом выявления и регистрации скрытых мостиков холода является тепловизионное обследование.











ПОЛНЫЙ КАТАЛОГ УСЛУГ





Что такое мостик холода - RMNT

Многие встречали понятие мостика холода в литературе и статьях, относящихся к строительству, но суть сего явления часто остается непонятной. Сегодня мы подробнее рассмотрим эту тему и объясним, чем чревато возникновение мостов холода, а также приведём наиболее типичные примеры.

Основные понятия теплотехники

Температура всех предметов в окружающем нас мире характеризуется интенсивностью колебания атомов: чем сильнее они возбуждены, тем горячее рассматриваемое тело. Однако элементарные частицы не могут сохранять свою энергию вечно, они рассеивают её, сталкиваясь с соседними атомами и молекулами. Из-за этого два тела с одинаковой температурой, помещённые в изолированную среду, постепенно приобретут одинаковую степень нагрева, точно так же и нагретый дом зимой со временем полностью остынет.

Чтобы замедлить остывание дома, строительными технологиями предусмотрен ряд мероприятий по улучшению теплозащиты. Прежде всего, используется устройство наружной оболочки из материалов, плохо передающих тепло: минеральной ваты, ячеистого бетона, вспененных полимеров и подобных им. Суть действия теплозащиты заключена в том, что все используемые материалы обладают пористостью, за счёт чего существенно увеличивается длина маршрута, который тепловая энергия вынуждена пройти по пути во внешнюю среду.

Эффективность, с которой различные материалы сдерживают распространение тепла, называется сопротивлением теплопередаче.

Сам принцип теплоизоляции известен с давних пор, ранее для этих целей применяли природные материалы: мох, опилки, солому, измельчённый торф. Нынешние материалы более эффективны, однако специфика их применения такова, что в большинстве случаев приходится применять механический крепеж, выполненный из плотных и потому хорошо проводящих тепло материалов. Кроме того, конструкция многих зданий обязывает использовать усиливающие элементы, такие как перемычки над проёмами или стойки каркасных стен. Сопротивление теплопередаче у них ниже, из-за чего снижается общая эффективность теплозащиты.

Последствия возникновения температурного моста

Не смотря на то, что доля температурных мостов в общем сечении ограждающих конструкций невелика, они крайне негативно влияют на энергоэффективность здания и провоцируют ряд сопутствующих проблем. Прежде всего, нужно понимать, что мостик холода никогда не способствует усиленному оттоку тепла точечно, он также охлаждает прилегающую область, зачастую достаточно сильно. Из-за этого интенсивность теплового потока заметно возрастает.

Другой негативный эффект от появления брешей в теплозащите — охлаждение участков внутренних стен или скрытых элементов до той температуры, при которой на них выпадает конденсат. Это крайне плохо сказывается на долговечности строительных конструкций и, кроме прочего, может быть причиной образования грибка и плесени, опасных для здоровья.

Примеры и методы устранения

Наиболее распространённый пример мостика холода это гвоздь, вбитый в дерево. В каркасном доме, где металлический крепёж используется повсеместно, такие точечные утечки тепла снижают и без того невысокое сопротивление теплопередаче, из-за чего стойки каркаса сильно переохлаждаются, что хорошо видно при тепловизионном обследовании. Решений у такой проблемы несколько: использовать саморезы, обеспечивающие достаточную надёжность крепления при меньшей глубине вкручивания, либо делать каркас двухрядным и смещать стойки.

Распределение тепла в толще стены при наличии металлического крепления (слева) и через плиты перекрытия (справа)

Другой пример — бетонные перемычки для укрепления проёмов и торцы монолитных перекрытий. Сечение этих элементов достаточно велико, что приводит к очень значительному росту теплопотерь. Чтобы преградить отток тепла, используются барьеры из синтетического утеплителя, выполняющие роль терморазрыва. В бетонные перемычки при заливке вставляют перегородки из пенополистирола, а торцы перекрытий сдвигают внутрь сечения стен и окружают их по периметру поясом усиленной теплозащиты. Оба этих принципа — разрыв теплового потока и усиление теплозащиты по контуру — основные пути противодействия обширным мостикам холода.

Видео по теме:

Температурный мост — Википедия. Что такое Температурный мост

Материал из Википедии — свободной энциклопедии Температурный мост на полу

Температурный мост или мостик холода — участок ограждающей конструкции здания (окончание бетонного элемента, стыки стен и т. п.), имеющий пониженное термическое сопротивление. Это может быть стык между частями конструкции или конструктивный элемент, состоящий из материалов с более высокой теплопроводностью. Такие участки охлаждаются сильнее, чем другие части ограждения, поэтому их еще называют «мостиками холода». Наличие температурных мостов значительно снижает эффективность теплозащиты здания. Температурные мостики являются причиной образования конденсата[1][2].

Геометрические

Геометрические мостики холода возникают в тех местах, где внутренняя теплопоглощающая поверхность меньше внешней экзотермической поверхности. Они встречаются в изгибах поверхности здания: на углах, балконах, навесах и эркерах.

[3]

Материальные

Изображение здания из материалов с эффективной теплозащитой, снятое с помощью тепловизора.

Материальные мостики холода проявляются при использовании низко- и высокотеплопроводных материалов. Их можно обнаружить с помощью тепловизора.[3]

Примеры мостиков холода

  • бетонные элементы в кирпичной или блочной кладке
  • стойки в каркасных домах
  • оконные и дверные перемычки
  • элементы крепления теплоизоляции (дюбели)

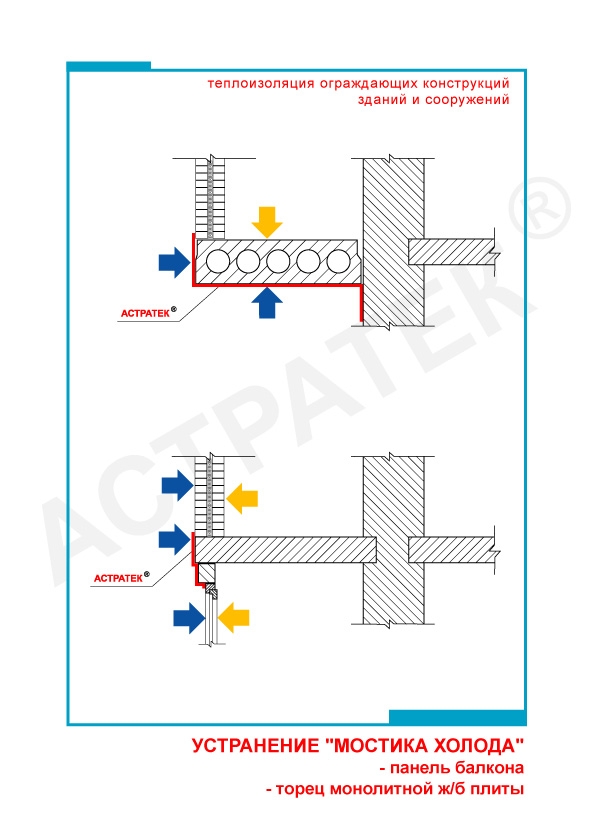

  • между балконной плитой и плитой перекрытия

Негативное воздействие мостиков холода

Появление конденсата на оконном стекле из-за температурных мостиков
  • повышенное потребление энергии для отапливания
  • опасность образования и накопления водного конденсата
  • риск повреждения строительных элементов
  • опасность образования плесневого грибка с риском для здоровья[3]

Предупреждение

Примечания

мостов холода - определение - английский

Примеры предложений с «мостами холода», память переводов

Common crawlInfomind специализируется в дополнение к разработке программного обеспечения при анализе мостов холода. Patents-wipoКорпус для установки кондиционирования воздуха без мостов холодаWikiMatrixЭто меньше более плотный, чем цемент, что снижает образование мостиков холода. Обычная ползучесть. С годами наши сотрудники и эксперты анализируют мосты холода. Обычная ползучесть. Бетон заливается COFFOR непосредственно вдоль изоляционного материала, образуя монолитную конструкцию, которая улучшает тепловые характеристики и устраняет мосты холода.Обычное ползание Опыт строительной физики восходит к 1989 году, когда один из основателей Infomind разработал отмеченный наградой продукт `` мост холода '' ISO2. Обычное ползание Особое внимание следует уделять тепловым (холодным) мостам, которые могут возникать в углах и оконных рамах, где поверхность температура значительно ниже. Обычная ползунковая рама, ставня и импост имеют пять воздушных камер, а усиливающий контур защищает от низких температур наружного воздуха, три изолирующие воздушные камеры полностью блокируют металлический мост холода.Обычное ползание Внешнее размещение теплоизоляции, обеспечиваемой COFFOR INSULATED, делает его гораздо более эффективным, чем кирпичи, в устранении мостиков холода, экономии энергии для отопления и кондиционирования.
древесины и более традиционных строительных материалов .mon crawlInfomind удовлетворяет эту потребность с помощью ряда продуктов, в основном с помощью flixo, которые упрощают использование продукта с мостом холода до простого офисного приложения, сравнимого с пакетом графического программного обеспечения.Патенты-wipo Тепловой барьер (330) охватывает значительную часть мостиков холода между охлаждаемыми отсеками охладителя камбуза и окружающей средой, что позволяет охладителю камбуза самолета эффективно и экономично соответствовать заданной температуре. Недостатки спальных мешков предшествующего уровня техники: устранение мостиков холода и повреждений, вызываемых аллергией, и создание теплой, легкой конструкции спального мешка, пригодной для ночевки даже в арктических условиях.WikiMatrix На первый взгляд кажется, что это сравнимо с войлоком из стекловолокна R-13, но поскольку в доме со стандартным каркасом из палки значительно больше стен, содержащих древесину с низким значением R, которая действует как мост холода, тепловые характеристики R-13,8 Стена SIP будет значительно лучше. OpenSubtitles2018.v3Lado, на мосту очень холодно.OpenSubtitles2018.v3Мы перейдем этот холодный и одинокий мост, когда доберемся до него.opensubtitles2Lado, на мосту очень холодно по меньшей мере частично расположен внутри основного корпуса и имеет поперечные элементы, приспособленные для крепления монтажной конструкции и, таким образом, изоляционной панели к строительной конструкции при сжимающей нагрузке, чтобы уменьшить образование мостиков холода через изоляционную панель, когда внешний отделочный материал прикреплен к изоляционной панели.opensubtitles2Моя дочь погибнет под мостом от холода! нам нужен мост к сезону простуды и гриппа, и Викс отвезет нас в отпуск

Показаны страницы 1. Найдено 202 предложения с фразой мосты холода.Найдено за 16 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.Они поступают из многих источников и не проверяются. Имейте в виду.

Мост холода - определение - Английский

Примеры предложений с "мостом холода", память переводов

Common crawlInfomind специализируется в дополнение к разработке программного обеспечения при анализе мостов холода. менее плотный, чем цемент, поэтому меньше образования мостиков холода. Обычная ползучесть. С годами наши сотрудники и эксперты анализируют мосты холода. Обычная ползучесть. Бетон заливается COFFOR непосредственно вдоль изоляционного материала, образуя монолитную структуру, которая улучшает термическое качество и устраняет мосты холода.Обычное ползание Опыт строительной физики восходит к 1989 году, когда один из основателей Infomind разработал отмеченный наградой продукт `` мост холода '' ISO2. Обычное ползание Особое внимание следует уделять тепловым (холодным) мостам, которые могут возникать в углах и оконных рамах, где поверхность температура значительно ниже. Обычная ползунковая рама, ставня и импост имеют пять воздушных камер, а усиливающий контур защищает от низких температур наружного воздуха, три изолирующие воздушные камеры полностью блокируют металлический мост холода. Обычное ползание Внешнее размещение теплоизоляции, обеспечиваемой COFFOR INSULATED, делает его гораздо более эффективным, чем кирпичи, в устранении мостиков холода, экономии энергии для отопления и кондиционирования. Компанияmon CrawlInfomind удовлетворяет эту потребность с помощью ряда продуктов, в основном с помощью flixo, которые упрощают использование продукта «мост холода» до простого офисного приложения, сравнимого с графическим программным пакетом.Патенты-wipo Тепловой барьер (330) охватывает значительную часть мостиков холода между охлаждаемыми отсеками охладителя камбуза и окружающей средой, что позволяет охладителю камбуза самолета эффективно и экономично соответствовать заданной температуре. Недостатки спальных мешков предшествующего уровня техники: устранение мостиков холода и повреждений, вызываемых аллергией, и создание теплой, легкой конструкции спального мешка, пригодной для ночевки даже в арктических условиях.WikiMatrix На первый взгляд кажется, что это сравнимо с войлоком из стекловолокна R-13, но поскольку в доме со стандартным каркасом из палки значительно больше стен, содержащих древесину с низким значением R, которая действует как мост холода, тепловые характеристики R-13,8 Стена SIP будет значительно лучше. OpenSubtitles2018.v3Lado, на мосту очень холодно.OpenSubtitles2018.v3Мы перейдем этот холодный и одинокий мост, когда доберемся до него.opensubtitles2Lado, на мосту очень холодно по меньшей мере частично расположен внутри основного корпуса и имеет поперечные элементы, приспособленные для крепления монтажной конструкции и, таким образом, изоляционной панели к строительной конструкции при сжимающей нагрузке, чтобы уменьшить образование мостиков холода через изоляционную панель, когда внешний отделочный материал прикреплен к изоляционной панели.opensubtitles2Моя дочь погибнет от холода под мостом! Europarl8Поскольку этому ужасному рынку разрешено работать, когда на продажу оказывается недостаточное количество органов, преступники хладнокровно ликвидируют разрыв в поставках, похищая или даже убивая людей. нам нужен мост к сезону простуды и гриппа, и Викс отвезет нас к праздникам

Показаны страницы 1. Найдено 202 предложения с фразой Cold Bridge.Найдено за 15 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.Они поступают из многих источников и не проверяются. Имейте в виду.

как качественный утеплитель избавит Вас от многих проблем в будущем. Стр. 1

Тепловой мост - это термин, часто используемый в строительстве и инженерии.

При строительстве теплоизолированных зданий необходимо уменьшить возможные утечки тепла через так называемые «мостики холода». Мост холода - это та часть отапливаемого здания или сооружения, через которую из-за большого коэффициента теплопередачи строительного материала (плохо изолированные или неизолированные участки здания) происходят потери тепловой энергии.

Мосты - это, по сути, участки стены дома с более высоким коэффициентом теплопроводности строительного материала по сравнению с основной конструкцией здания. Внутри здания температура стен в этих местах обычно ниже, чем на других поверхностях, и, как правило, конденсируется водяной пар.

В зависимости от причин повышенных тепловых потерь различают два типа тепловых мостов:

  • конструктивные тепловые мосты могут возникать в результате комбинации различных строительных материалов с разными коэффициентами теплопроводности;
  • геометрические мосты холода - результат геометрических переходов формы здания, например, внешних углов.
На практике часто наблюдается сочетание обоих факторов.

Узкое место в цепи изоляции дома - опорная площадка плит на наружных стенах. Проекты в этих районах утеплены. Стандартная ситуация при выявлении мостов холода - строители нарушили технологию в этой сфере. Либо плита была другого размера (например, длиннее) и строители прорезали стену, либо при укладке плит их сместили на контрольную площадку проекта, и у изолятора не осталось места.

Оконная (дверная) перемычка со слоем утеплителя, предоставляемых проектов и проч. Но не так уж часто можно увидеть, чтобы строители дошли до такой мелочи! Проблема решается проще бетонного моста и все.

На рисунке (Рис-1) изображена стена из железобетонной конструкции, имеющая теплопроводность выше кирпичной, несмотря на слой теплоизоляции, создающая каналы теплопотерь (тепловые мосты).


Верхний элемент, плита перекрытия, снаружи 100% защищенная изоляция.Но именно его высокая теплопроводность, приводящая к повышенному перепаду температур в соседних, не утепленных слоях кирпича, создает канал потери тепла.
На рисунке в нижнем элементе, железобетонной перемычке над окном (дверью), происходят тепловые процессы, аналогичные описанным в предыдущем абзаце. А внизу ж / б перемычка защищает только слой штукатурки.

Конденсат в углах дома - красноречивый показатель общего выхода из строя изоляционного слоя.Т.е. дом утеплен по минимуму. А если внешние углы промерзнут по всей длине в период низких температур окружающей среды, в углах будет конденсат. Чтобы понять, почему это происходит, сделаем чисто геометрическую конструкцию.

При толщине стены 50 см, отвести от внутреннего угла 50 см с внутренней стороны. Противоположная точка с внешней стороны будет на расстоянии 100 см от внешнего угла. Ну тогда простая арифметика - это площадь радиатора снаружи стены в углу дома дважды.

При одинаковом внешнем тепле, по всему внешнему уголку стены будет холодно на половину площади поглощенного тепла из дома. Еще хуже ситуация в местах схождения трех плоскостей: двух внешних стен и потолка (полов и потолков).

Расположение оконного блока в проеме стены также играет важную роль в предотвращении образования мостиков холода . Если дом утеплен по технологии навесной стены, лучше каркас частично вынуть из стены во внешнем слое утеплителя, тем самым убрав угол несущей стены от воздействия холодного воздуха и накрыв его большой слой изолятора.Необходимо тщательно продумать и выполнить утепление наружных откосов и оконного блока. Это позволит избежать больших тепловых потерь по периметру оконного блока и гарантировать отсутствие конденсата зимой.

Технологические отверстия под коммуникации, проходящие через внешнюю стену, лучше делать из плохо теплопроводных материалов. Например, из пластиковых труб, колодцев сапенов место посадки в стене, а также мощение (растяжка) коммуникаций в трубе, сапоните и внутреннем объеме.


Эффективная и продуманная внешняя изоляция здания позволит свести к минимуму количество серьезных мостиков холода, как конструктивных, так и геометрических, что очень важно при строительстве энергоэффективных домов.

В технике лунатизма очень часто используется термин «термомост» всем, у кого есть кондиционер. Если изоляция труб хладагента не сделана должным образом, на трубках может образоваться конденсация водяного пара и, как следствие, утечка.Так, помимо изоляции трубопровода хладагента, необходимо тщательно изолировать клапаны, шаровые краны и другие клапаны, это предотвратит возникновение тепловых мостов и проникновение теплого воздуха в локальные участки трубопроводов.

Утепление пола и подвала.

Потери тепла через пол составляют 10% от общих тепловых потерь здания, эффективная изоляция снизит тепловые потери на 60%. Под «эффективной» изоляцией понимается слой утеплителя не менее 10 см

Если разница температур между отапливаемыми небольшими отапливаемыми помещениями невелика и составляет около 4-5 ° C, то необходимо отдельно утеплить пространство между собой, поскольку материал и утеплитель в этом случае окупится очень долго, если окупится вообще.При большем перепаде температур желательно утеплить комнату. Для системы «теплый пол» требуется утепление холодного помещения (подвала) во избежание больших тепловых потерь.

При теплоизоляции подвала предпочтительнее внешнее утепление фундамента, мощение и теплоизоляция пола из грунта. Толщина изоляции зависит от температуры в неотапливаемом помещении и должна быть не менее 8 см между соседними помещениями и не менее 10 см для стен, контактирующих с наружным воздухом.При некотором перекрытии установленной системы «теплый пол» толщина изоляционного слоя для него увеличивается на 30-50%.

Для утепления полов по грунту и плит утеплителя под стяжку на тонком слое песка уложены изоляционные панели из экструдированного полистирола с теплопроводностью λ = 0,036 Вт / мк (плотность 30-50 кг / м 3, в зависимости от расчетные нагрузки на пол). Толщину утеплителя в каждом случае нужно рассчитывать индивидуально, но не менее 5 см.

Экструдированный пенополистирол - практически единственный доступный утеплитель, не боится контакта с влагой и, находясь под слоем стяжки, не меняет своих свойств со временем.Экструдированный пенополистирол, несмотря на его горючесть, широко применяется в строительстве для утепления цокольных и подвальных этажей зданий, теплоизоляции полов на земле, бетонной плиты под стяжкой и различных прилегающих участков, где невозможно даже теоретическое возгорание материала. Рис-2


Утепление мансарды или мансардного этажа.

Потери тепла через крышу могут составлять до 30% от общих потерь тепла в доме. В зависимости от того, как вы планируете использовать чердак или мансарду, работы по утеплению следует проводить либо непосредственно на крыше, либо на потолке неотапливаемого чердака.Толщина слоя утеплителя на крыше или перекрытии чердака должна быть не менее 20 см в зависимости от конфигурации крыши дома и его состояния, срок окупаемости работ по теплоизоляции составит 2-4 года. .

Кровля и крыша

Область непосредственно под крышей часто используется для жилья, хотя редко имеет достаточную изоляцию, которая не только обеспечивает теплопотери зимой, но и гораздо больше создает проблему перегрева кровельного пространства летом.

Через плохо утепленную кровлю можно терять до 30% тепла, поэтому рекомендуемая толщина утеплителя не менее 20-25 см. увеличение толщины изолятора более 25 см непропорционально увеличивает затраты, связанные не только с большим количеством утеплителя, но и с необходимостью строительства дополнительных силовых конструкций, что нерентабельно и увеличивает срок окупаемости.

При теплоизоляции кровли утеплитель размещается между стропилами, а также под ними.С целью устранения мостиков холода рекомендуется использовать счетчик обрешетки для выполнения утепления пространства под стропилами дополнительным слоем утеплителя.

В целях безопасности лучше применять негорючие, пропозиция утеплителя: минеральная вата , пеноизол, эковата. Для защиты от влаги и предотвращения скопления и конденсации в слое утеплителя внутреннее боковое пространство утеплителя покрыто слоем пароизоляционных мембран.

Наружный слой изолятора должен быть защищен от ветра, предлагаемого новой мембраной. Между отделкой кровли и предлагаемой новой мембраной обязательно монтируется вентилируемый зазор шириной не менее 5см.

Вентиляционный зазор - важный технологический элемент, который отводит водяной пар из слоя утеплителя, пренебрежение им приведет к смачиванию утеплителя и потере его изоляционных свойств, утечке скопившейся воды в помещении.
Фиг.3


Изоляция чердака не отапливаемого помещения рекомендовано выше.Под утеплителем, а также утеплителем мансардного этажа нужно проложить пароизоляционную мембрану, слой утеплителя при утеплении чердака в силу относительной простоты монтажа должен быть не менее 30см.

В зависимости от типа изоляционного материала может потребоваться установка предлагаемой новой ветрозащитной мембраны поверх изоляционного слоя. В качестве утеплителя лучше использовать пропозицию негорючих материалов, например минеральную вату различных видов, стекловату, целлюлозную вату или пеноизол.

В заключение хочу подчеркнуть, что любая изоляция должна быть защищена от дождя и воздействия сильных ветровых нагрузок.
Изолированная крыша или чердак для обеспечения комфортного и надлежащего микроклимата в помещении, значительно снижающего потребление энергии на отопление и охлаждение.


Качественная теплоизоляция холодных полов снизит теплопотери помещений и повысит комфортность жилья. При строительстве дома не экономит на утеплении, ни времени, ни силах, ни деньгах.

Относительно небольшие дополнительные расходы на данном этапе, чуть больше внимания к сомнительным местам, качественные прочные материалы, надежная работа, избавят вас от многих проблем в будущем, гарантируют теплый, уютный дом. Дом, который через двадцать лет все еще будет свежим и новым. Дом без гниющих балок и мокрых стен, тепло и уютно. Опубликовано

См. Также:

Как сделать декоративный забор для сада

Производитель пиролизного котла для обогрева дома

П.С. И помните, только изменяя свое потребление - вместе мы меняем мир! ©

Присоединяйтесь к нам в Facebook, Vkontakte, Odnoklassniki

Источник: vk.com/feed?w=wall-70275937_16209

конструкция без тепловых мостов. Стр. 1

Тепловые мосты (или «мосты») в оболочке здания оказывают значительное влияние на энергоэффективность и тепловой комфорт. Этот эффект может быть относительно небольшим в зданиях с плохой изоляцией.И наоборот, у зданий с качественной изоляцией - энергоэффективных и пассивных домов влияние тепловых мостов на энергетический баланс может быть значительным.


Стандарт пассивного дома признает важность тепловых мостов и важность их влияния на энергоэффективность конструкций. Стандарт пассивного дома требует устройства для сплошной тепловой оболочки, то есть строительства здания без мостов холода. Единственный способ обеспечить радикальную энергоэффективность и комфортный климат.

Что такое тепловой мост?

Тепловой мост - это элемент с недостаточной изоляцией или с меньшей изоляцией по сравнению с соседними с этим элементом / местом участками тепловой оболочки здания. Это означает, что в этом положении обеспечивается путь наименьшего сопротивления («мост») теплу, проходящему через ограждающую конструкцию здания. В холодном климате именно через это место теряется дополнительное тепло. В жарком климате тепловой мост позволит вам проникнуть в здание от нежелательного дополнительного тепла.

Какие бывают типы мостов холода?

Есть два основных типа: геометрический и структурный.

Геометрические мосты холода не связаны с разрывом или уменьшением толщины изоляции. Они возникают тут же, когда геометрия тепловой оболочки приводит к увеличению теплопотерь в определенных местах. Простой пример: внешний угол здания. Здесь внешняя зона тепловых потерь больше соответствующей внутренней площади тепловой оболочки.

Типовые места геометрических мостов холода:

  • Внешние углы стен.
  • Место стыка карниза и стены.
  • Около оконных и дверных проемов.
Таких мостиков холода полностью избежать невозможно, но желательно их минимизировать, сделав конструкцию здания более простой и компактной. При строительстве качественного, энергоэффективного коттеджа, пассивного дома ему следует уделить особое внимание.

Конструктивные мосты холода .
Этот тип теплового моста проще для понимания. Если что-то порвало (прервало) изоляционный слой, однозначно можно говорить о мостике холода. Другими словами, какая-то часть, своего рода «включение» в оболочку здания, которая отличается большей теплопроводностью, чем используется основной утеплитель - тепломост.


Традиционные места тепловых мостов:

  • Стропила, проходящие по тепловому контуру здания для поддержки карниза (или для украшения)
  • Деревянные стойки / потолок (каркас), оконечная изоляция
  • Консольная конструкция, проходящая через тепловая оболочка.
  • Перемычка, прерывающая изоляцию.
  • Остались зазоры между изоляционными плитами - утеплитель неряшливый.
Конструктивные мосты холода, как правило, можно минимизировать за счет тщательного проектирования и выполнения строительных работ.

При проектировании пассивных домов необходимо рассчитать и учесть теплопотери любых конструктивных тепловых мостов.


Подтипы тепловых мостов
И геометрические, и структурные тепловые мосты можно разбить на следующие подтипы:

  • Линейные тепловые мосты: мост холода определенной длины, например, перемычка.
  • Точечные мосты холода: мосты холода в некоторых точках, например, дюбели / крепежи для крепления утеплителя, соединения внутренних и внешних конструкций.
  • Повторяющиеся мосты холода: мосты холода через равные промежутки времени, например, расположенные между ними стойки с изоляцией.
  • Агрегатные мосты холода ...
В любом здании, даже в пассивном, наличие мостов холода неизбежно. Однако хороший дизайн и тщательное строительство могут минимизировать их количество и влияние.

Почему возникают проблемы с тепловыми мостами?

Как мы уже отмечали, тепловые мосты не проблема для некачественных или плохо утепленных зданий. Есть и без больших потерь тепла масса других недостатков. Если мы имеем дело с хорошо изолированным зданием, особенно с пассивным домом, важны тепловые мосты. Если в здании очень низкие тепловые потери, тепловой мост может добавить значительную процентную долю этих потерь. Кроме того, наличие мостов создает значительные риски, связанные с переносом влаги через строительные конструкции.


Выберите пять возможных проблем с мостами холода.

1. Потеря тепла. Тепловые мосты являются слабым местом ограждающей конструкции здания и, следовательно, могут привести к значительным потерям тепла. Это снижает энергоэффективность здания и увеличивает расходы на отопление.

2. Перегрев летом. Тепловые мостики летом перекрывают тепловой поток, что может привести к нежелательному дополнительному обогреву помещения.

3. Холодная внутренняя поверхность.В месте, где тепло выходит через тепловой мост, температура внутренней поверхности упадет, создавая «холодное пятно». Тем самым повышается относительная влажность поверхности. Это создает риск конденсации на внутренних поверхностях, что может привести к образованию плесени. Результатом могут быть как косметические дефекты, так и риски для здоровья человека.

4. Холодные точки в ткани здания. Тепловые мосты могут приводить не только к образованию холодных участков на внутренних поверхностях, они в равной степени могут вызывать понижение температуры в соответствующих местах в толще строительных конструкций.Здесь тоже самое: конденсат падает, есть плесень. В течение длительного периода времени повреждения конструкций могут стать значительными.

5. Риски для здоровья и комфорта. Холодные пятна на внутренних поверхностях помещений вызывают тепловой дискомфорт и сквозняк. В случае образования конденсата, чем больше образуется плесень, тем хуже будет качество воздуха в помещении. Влажность и плесень могут вызвать проблемы со здоровьем.

Что такое конструкция без мостов холода?

Как известно, в пассивном доме тепловая оболочка должна быть сплошной.

Для пассивного дома строительство без тепловых мостов считается таковым, если расчеты тепловых потерь через все тепловые мосты не увеличивают общие тепловые потери в здании. Пакет проектирования пассивных домов (необходимый инструмент для моделирования пассивных домов) - очень «консервативная» программа, которая, можно сказать, немного «завышает» расчетные теплопотери здания. Следовательно, даже если часть теплопотерь через тепловые мосты (в первую очередь геометрические) сохранится, показатели тепла при правильном проектировании могут «вписаться» в норму.

Расчет всех тепловых мостов в здании обычно занимает очень много времени. Вместо этого стандарт пассивного дома предлагает прагматический подход:

  • Если внешние значения psi (коэффициент потерь через тепловой мост Ψe) линейного теплового моста равны или меньше 0,01 Вт / МК, нет необходимости в расчетах. Это. Потери еще будут, но они незначительные даже по меркам пассивного дома. Есть стандартные элементы конструкции (напр.g., анкеры, дюбели и т. д.), которые уже разработаны для этого требования, испытаны и сертифицированы и могут использоваться без каких-либо дополнительных расчетов.
  • Точечные мосты холода - это конструкции без мостиков холода, за исключением случаев, когда они создаются в результате применения материала с высокой теплопроводностью, например стали.
  • Если потенциальный мост холода перекрывает толщину изоляции на две трети толщины изоляции другой поверхности, расчет теплового моста не требуется.
  • Повторяющиеся тепловые мосты (например, рама стойки) учитываются при расчете коэффициента теплопроводности (U) соответствующей конструкции.
  • Тепловые мосты, относящиеся к оконным и дверным проемам, учитываются при расчете теплопроводности окон и дверей.
Мосты холода, не отвечающие ни одному из этих критериев, следует минимизировать и проектировать индивидуально.
Если при проектировании здания с самого начала учитывается необходимость создания проекта и здания без тепловых мостов, выполнить эту задачу сравнительно несложно.Но именно таким должен быть качественный пассивный дом. Ведь ни одному проектировщику пассивного дома не приходит в голову, например, иметь балкон, «пробивающий» бетонную плиту теплоизоляционной оболочки здания.

Стандарт пассивного дома требует строительства без тепловых мостов, чтобы гарантировать, что он заявляет: радикальную энергоэффективность и исключительное обслуживание потребителей.

опубликовано

Источник: www.effdom.ru/thermal-bridge-free

Что такое тепловой мост и как его устранить? - Энергид

Мост холода, также называемый тепловым мостом, является слабым звеном во внешней оболочке вашего дома (фасаде, крыше или полу).Это явление наблюдается в местах, где термоизоляция нарушена или где панели пола не стыкуются плавно.

Мост холода не только приводит к потере тепла, он также заставляет теплый воздух в доме остывать там, где он соприкасается с этими холодными поверхностями. Это приводит к конденсации, которая, в свою очередь, вызывает неприятный запах и образование плесени.

Типы тепловых мостов

Тепловые мосты могут возникать в любом месте стены.Некоторые места более восприимчивы к проблеме.

  • Самая большая группа тепловых мостов - это разрывов изоляции.
    Здесь изоляционные секции не соединяются должным образом или изоляция пронизана плохим изолятором, например остатками цемента или балками над окном.
  • отсутствие изоляции также является тепловым мостом. В старых домах эту ошибку часто можно увидеть вокруг жалюзи или ширм. С полами тоже может пойти не так.Наружная стена не должна опираться непосредственно на фундамент или настил пола или непосредственно контактировать с ним.
  • Старые внешние столярные изделия - менее известный тепловой мост. Рамы этих столярных изделий не имеют термических разрывов, что позволяет проникать холоду.

Летом тоже проблема…

Летом все наоборот, когда теплый воздух может проникать в дом через эти «мостики холода». В жаркие дни все стараются, чтобы в помещении было хорошо и прохладно.Там, где горячий воздух может попасть внутрь дома, температура быстро повысится.

Как обнаружить тепловые мосты?

Многие тепловые мосты не видны невооруженным глазом. Быстрый тест рукой может дать указание.

Потрите рукой стену, где вы подозреваете тепловой мост . Если вы чувствуете заметную разницу в температуре в определенной области, это явный признак использования теплового моста. Области влажности или конденсата также могут указывать на тепловые мосты.

Не знаете, что могло вызвать мост холода? Обязательно вызовите профессиональную помощь от архитектора, подрядчика или специализированной компании, которые тщательно исследуют ваш дом. В большинстве случаев они будут делать это с помощью инфракрасного тепловизора.

Устранение мостов холода?

Устранение существующего теплового моста не всегда самоочевидно. Заменить одинарное остекление или старые столярные изделия относительно просто .

Это другое дело , если изоляция в полости отсутствует или неправильно расположена, или когда внутренняя стенка контактирует с внешней стенкой. В некоторых случаях покрытие теплового моста изоляцией дает необходимое улучшение. В других случаях единственным решением является нанесение изоляционного слоя на весь фасад.

Устранение мостов холода в основании стены или фундаменте практически невозможно .Себестоимость решения часто не оправдывает общих вложений.

Мостик холода Википедия

Распределение температуры в тепловом мосту На этом тепловом изображении показан тепловой мост высотного здания (Aqua в Чикаго)

A тепловой мост , также называемый мостом холода , тепловой мост или тепловой байпас , является частью или компонентом объект, который имеет более высокую теплопроводность, чем окружающие материалы, [1] создает путь наименьшего сопротивления для передачи тепла. [2] Мосты холода приводят к общему снижению теплового сопротивления объекта. Этот термин часто обсуждается в контексте тепловой оболочки здания, где тепловые мосты приводят к передаче тепла в кондиционируемое пространство или из него.

Тепловые мосты в зданиях могут влиять на количество энергии, необходимое для обогрева и охлаждения пространства, вызывать конденсацию (влагу) внутри ограждающей конструкции здания, [3] и приводить к тепловому дискомфорту. В более холодном климате (например, в Великобритании) тепловые мосты тепла могут привести к дополнительным потерям тепла и потребовать дополнительной энергии для их уменьшения.

Существуют стратегии уменьшения или предотвращения образования тепловых мостов, такие как ограничение количества элементов здания, которые простираются от безусловного к кондиционируемому пространству, и применение непрерывных изоляционных материалов для создания тепловых разрывов.

Концепция []

Тепловой мост на стыке. Тепло перемещается от конструкции пола через стену, потому что термического разрыва нет.

Передача тепла происходит посредством трех механизмов: конвекции, излучения и теплопроводности. [4] Тепловой мост - это пример теплопроводности.Скорость теплопередачи зависит от теплопроводности материала и разницы температур по обе стороны от теплового моста. При наличии разницы температур тепловой поток будет следовать по пути наименьшего сопротивления через материал с наибольшей теплопроводностью и наименьшим тепловым сопротивлением; этот путь представляет собой тепловой мост. [5] Тепловые мосты описывает ситуацию в здании, где существует прямая связь между внешней и внутренней частью через один или несколько элементов, которые обладают более высокой теплопроводностью, чем остальная часть оболочки здания.

Определение тепловых мостов []

Обследование зданий на предмет тепловых мостов выполняется с помощью пассивной инфракрасной термографии (IRT) в соответствии с Международной организацией по стандартизации (ISO). Инфракрасная термография зданий может позволить получить тепловые сигнатуры, указывающие на утечки тепла. IRT обнаруживает тепловые аномалии, связанные с движением жидкостей через элементы здания, выделяя изменения тепловых свойств материалов, которые, соответственно, вызывают значительное изменение температуры.Эффект падающей тени, когда окружающая среда отбрасывает тень на фасад здания, может привести к потенциальным проблемам с точностью измерений из-за непостоянного воздействия солнца на фасад. Для решения этой проблемы можно использовать альтернативный метод анализа, итеративную фильтрацию (IF).

При всех термографических обследованиях зданий интерпретация тепловых изображений выполняется человеком-оператором, что требует высокого уровня субъективности и опыта оператора.Подходы к автоматизированному анализу, такие как технологии лазерного сканирования, могут обеспечить получение теплового изображения на трехмерных поверхностях моделей САПР и метрическую информацию для термографического анализа. [6] Данные о температуре поверхности в 3D-моделях позволяют определять и измерять тепловые неоднородности тепловых мостов и утечки изоляции. Тепловизионное изображение также можно получить с помощью беспилотных летательных аппаратов (БПЛА), объединяющих тепловые данные с нескольких камер и платформ. БПЛА использует инфракрасную камеру для создания изображения теплового поля с записанными значениями температуры, где каждый пиксель представляет энергию излучения, излучаемую поверхностью здания. [7]

Тепловые мосты в строительстве []

Часто тепловой мост используется применительно к тепловой оболочке здания, которая представляет собой слой системы ограждающих конструкций здания, который препятствует тепловому потоку между внутренней кондиционированной средой и внешней некондиционной средой. Тепло будет передаваться через тепловую оболочку здания с разной скоростью в зависимости от материалов, присутствующих в оболочке. Теплопередача будет выше в местах теплового моста, чем там, где есть изоляция, потому что там меньше тепловое сопротивление. [8] Зимой, когда внешняя температура обычно ниже, чем внутренняя температура, тепло выходит наружу и с большей скоростью течет через тепловые мосты. В месте расположения теплового моста температура поверхности внутри ограждающей конструкции здания будет ниже, чем в окружающей среде. Летом, когда внешняя температура обычно выше, чем внутренняя температура, тепло течет внутрь и с большей скоростью через тепловые мосты. [9] Это вызывает потери тепла зимой и приток тепла летом в кондиционируемые помещения в зданиях. [10]

Несмотря на требования к изоляции, установленные различными национальными нормативами, тепловые мосты в оболочке здания остаются слабым местом в строительной отрасли. Более того, во многих странах практика проектирования зданий предусматривает частичные измерения изоляции, предусмотренные нормативными актами. [11] В результате тепловые потери на практике выше, чем ожидается на стадии проектирования.

Сборка, такая как внешняя стена или утепленный потолок, обычно классифицируется по коэффициенту U в Вт / м 2 · K, который отражает общую скорость теплопередачи на единицу площади для всех материалов в сборке, не только изоляционный слой. Передача тепла через тепловые мостики снижает общее тепловое сопротивление сборки, что приводит к увеличению U-фактора. [12]

Тепловые мосты могут возникать в нескольких местах внутри ограждающей конструкции; чаще всего они возникают на стыках двух или более строительных элементов. Общие места включают:

  • Примыкания от пола к стене или от балкона к стене, в том числе балконы с перекрытием и бетонные балконы или открытые террасы, через которые плита перекрытия проходит через ограждающую конструкцию здания
  • Примыкания кровли / потолка к стене, особенно там, где невозможно обеспечить полную глубину изоляции потолка
  • Примыкания окна к стене [13]
  • Примыкания двери к стене [13]
  • Примыкания стена к стене [13]
  • Элементы из дерева, стали или бетона, такие как стойки и балки, встроенные в наружную стену, потолок или конструкцию крыши [14]
  • Встраиваемые светильники в изолированные потолки
  • Окна и двери, особенно компоненты рам
  • Участки с зазорами или плохо установленная изоляция
  • Металлические стяжки в стенах полостей кирпичной кладки [14]

Конструкционные элементы остаются слабым местом в строительстве, обычно приводя к тепловым мостам, что приводит к высоким потерям тепла и низкой температуре поверхности в помещении.

Каменные здания []

В то время как тепловые мосты существуют в различных типах ограждающих конструкций зданий, у каменных стен значительно увеличивается U-фактор, вызванный тепловыми мостами. Сравнение теплопроводности различных строительных материалов позволяет оценить производительность по сравнению с другими вариантами дизайна. Кирпичные материалы, которые обычно используются для облицовки фасадов, обычно имеют более высокую теплопроводность, чем древесина, в зависимости от плотности кирпича и породы дерева. [15] Бетон, который можно использовать для полов и краевых балок в каменных зданиях, является обычным мостом холода, особенно в углах. В зависимости от физического состава бетона теплопроводность может быть больше, чем у кирпичных материалов. [15] В дополнение к теплопередаче, если внутренняя среда не вентилируется должным образом, тепловые мосты могут привести к тому, что кирпичный материал впитает дождевую воду и влагу в стену, что может привести к росту плесени и порче материала оболочки здания.

Навесная стена []

Подобно каменным стенам, навесные стены могут испытывать значительное увеличение U-фактора из-за тепловых мостиков. Каркасы навесных стен часто изготавливаются из алюминия с высокой проводимостью, типичная теплопроводность которого превышает 200 Вт / м · К. Для сравнения, элементы деревянного каркаса обычно составляют от 0,68 до 1,25 Вт / м · К. [15] Алюминиевая рама для большинства конструкций навесных стен простирается от внешней стороны здания до внутренней, создавая тепловые мосты. [16]

Воздействие теплового моста []

Тепловые мосты могут привести к увеличению энергии, необходимой для обогрева или охлаждения кондиционируемого помещения из-за потери тепла зимой и увеличения тепла летом. Во внутренних помещениях возле тепловых мостов пассажиры могут испытывать тепловой дискомфорт из-за разницы температур. [17] Кроме того, когда разница температур между внутренним и внешним пространством велика и в помещении теплый и влажный воздух, например, в условиях зимы, существует риск конденсации влаги в ограждающей конструкции здания из-за охлаждения. температура на внутренней поверхности в местах расположения теплового моста. [17] Конденсация может в конечном итоге привести к росту плесени с последующим ухудшением качества воздуха в помещении и деградации изоляции, снижая эффективность изоляции и вызывая непостоянные характеристики изоляции по всей тепловой оболочке [18]

Методы проектирования для уменьшения тепловых мостов []

Существует несколько методов, которые, как было доказано, уменьшают или устраняют тепловые мосты в зависимости от причины, местоположения и типа конструкции. Цель этих методов состоит в том, чтобы либо создать тепловой разрыв, в котором компонент здания в противном случае простирался бы от внешнего до внутреннего, либо уменьшить количество компонентов здания, охватывающих от внешнего до внутреннего.Эти стратегии включают:

  • Сплошной теплоизоляционный слой в тепловой оболочке, например, с изоляцией из жесткого пенопласта [5]
  • Притирка изоляции там, где прямое соединение невозможно
  • Двойные и ступенчатые стенки в сборе [19]
  • Структурные изолированные панели (СИП) и изоляционные бетонные формы (ICF) [19]
  • Снижение коэффициента кадрирования за счет исключения ненужных элементов кадрирования, например, реализовано с помощью расширенного кадрирования [19]
  • Фермы с приподнятым каблуком в местах соединения стены с крышей для увеличения глубины изоляции
  • Установка качественной изоляции без пустот и сжатой изоляции
  • Установка стеклопакетов с газовым наполнителем и низкоэмиссионным покрытием [20]
  • Установка окон с термически разбитыми рамами из материала с низкой проводимостью [20]

Методы анализа и проблемы []

Из-за их значительного воздействия на теплопередачу правильное моделирование воздействия тепловых мостов важно для оценки общего использования энергии. Тепловые мосты характеризуются многомерной теплопередачей, и поэтому они не могут быть адекватно аппроксимированы стационарными одномерными (1D) моделями расчета, которые обычно используются для оценки тепловых характеристик зданий в большинстве инструментов моделирования энергопотребления зданий. [21] Модели теплопередачи в установившемся состоянии основаны на простом тепловом потоке, где тепло передается за счет разницы температур, которая не колеблется во времени, так что тепловой поток всегда идет в одном направлении. Этот тип одномерной модели может существенно недооценивать теплопередачу через оболочку при наличии тепловых мостов, что приводит к снижению прогнозируемого энергопотребления здания. [22]

Доступные в настоящее время решения заключаются в том, чтобы включить возможности двумерной (2D) и трехмерной (3D) теплопередачи в программном обеспечении для моделирования или, что более часто, использовать метод, который преобразует многомерную теплопередачу в эквивалентный компонент 1D для использования в программном обеспечении для моделирования зданий.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
