Инструкция по монтажу водостоков

В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.

Устанавливаем держатели желобов

Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т.е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.

Начинать нужно с первого и последнего держателя. Их закрепляют на обрешетке и отгибают вниз.

Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.

Монтируем элементы водосбора

Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.

Торцы желобов закройте заглушками (это делается с помощью обычной киянки).

На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.

Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.

Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки. Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.

Подсоединяем выпускные воронки

Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба. Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год. К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.

Устанавливаем соединительные трубы и колена

Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.

Монтируем водосточные трубы и держатели

Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб). Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.

К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.

Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.

Теги: #Инструкция #Водосточная система

Возврат к списку

Как установить металлическую водосточную систему

Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску.
Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой. Количество крюков рассчитывается следующим образом:

n = L ÷ b,

где L – расстояние между первым и
последним крюком, b – расстояние между крюками.
При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба
не менее 5 мм на погонный метр. Для этого крю-
ки устанавливаются с вертикальным смещением,
рассчитываемым следующим образом:

h = 0,005 х L,

где L – расстояние между первым и последним
крюком. Таким образом, вертикальное смещение
между первым и последним крюком по уклону при
максимальной длине желоба 10 м составит 5 см.
Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки.

Инструкция по изготовлению водостоков для крыши своими руками

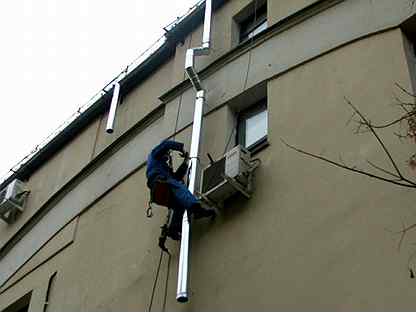

Фото процесса установки водостоков

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

Пример крепления кронштейнов к стропильным ногам

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.

На нижнюю сторону первого элемента обрешётки.
На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.
Примеры крепления держателей для водосточного жёлоба при условии, что кровельный материал уже смонтирован

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.

Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
Количество воронок и сливов определяется количеством стояков.
Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.

На каждый скат ставиться по две заглушки на лоточную конструкцию.
На каждый стояк устанавливается по два отвода.
Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.
Схематическое расположения стоков для различных видов кровли

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

ножовка по металлу;
ножницы по металлу;
перфоратор для сверления стен под крепление стояков;
шуруповёрт
длинный шнур, рулетка, карандаш;
уровень, отвес;
плоскогубцы;
киянка, молоток;
стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Стекающая с крыши во время ливня вода способна причинить неудобства не только жильцам и прохожим, но и навредить самому дому. Потоки воды, падающие с высоты 5-6 метров, приводят со временем к разрушению покрытия двора, отмостки фундамента и снижению его несущей способности, к появлению протечек и плесени на стенах.

Частный дом должен быть снабжен системой водостока, с помощью которой будет осуществляться отвод талых и дождевых вод с поверхности крыши. Эта мера защитит фасад дома от излишней влаги и разрушения фундамента. Чаще всего для этого используются металлические водостоки для крыши, монтаж которых можно выполнить своими руками. Чтобы сделать все правильно, надо иметь некоторое представление о материалах, устройстве и методах изготовления водоводов.

При установке металлического водостока нужно соблюдать некоторые правила:

резать элементы ножницами по металлу или ножовкой с мелкими зубцами;
снимать перед монтажом защитные пленки;
торцевые заглушки надевать на гладкую часть желоба;
использовать профили и крепеж, рекомендованные изготовителем;
устанавливать соответствующее расчету количество воронок;
соблюдать расстояние между кронштейнами и хомутами;
между трубой и фасадом оставлять зазор 50-100 мм;
места соединения желобов усиливать кронштейнами, расстояние от стыка до крепежей не должно превышать 150 мм с обеих сторон.

Установка водостоков самостоятельно поможет сэкономить бюджет, выделенный на строительство дома. При правильном подборе элементов и монтаже система прослужит не менее 10 лет.

Монтаж оборудования для водостоков осуществляют после завершения облицовочных работ. В том, как подготовить и установить водосток, нет ничего сложного. Монтаж ПВХ системы может выполнить даже начинающий мастер.

Галерея изображений

Фото из

В идеале водосточную систему устанавливают до укладки кровли. Но в случае со штучным покрытием можно снять нижний ряд черепицы и провести работу

Перед креплением кронштейнов выбираем оптимальное положение крайних держателей. Они должны обеспечить уклон в сторону водосточной воронки , по ширине желоб должен на 1/3 выступать за край карниза

Согласно отметке сгибаем ножки двух крайних кронштейнов, расположенных в самой высокой и самой низкой точках водосточного желоба

После установки двух крайних кронштейнов соединяем их, натянув леску или бечевку. Эта линии нужна для точной разметки рядовых держателей

Строительным уровням проверяем уклон, создаваемый держателями

Края желоба, находящиеся возле угла скатов, закрываем заглушками, чтобы предотвратить стекание воды мимо воронки

Если длина обустраиваемого ската более 3х метров, то наращиваем желоба с помощью соединителя, компенсирующего линейное расширение

Установленные на кронштейны желоба фиксируем, отогнув язычок держателя

Монтаж дренажной системы. Этапы. Выбор материала. Цена.

Водосточная труба — важный элемент кровельной системы, она запланирована при строительстве. Функциональное значение слива — собирать и удалять осадки с покрытий. Конструктивные элементы водостока имеют разную длину и диаметр, выполнены в виде круга, трапеции, прямоугольника. Качественная сборка и правильные расчеты напрямую влияют на долговечность конструкции.

Выбор материалов для слива

Материал изготовления трубы влияет на стоимость дренажной системы. Выбор производится исходя из эстетических пожеланий и бюджета хозяина. Перед покупкой материала учитывайте площадь и тип кровли, архитектурные особенности постройки, климат (особенно осадки) региона.Современный рынок предлагает множество вариантов, наиболее популярными являются изделия из полимеров и металла.

Преимущества и недостатки распространенных материалов:

пластик — простой в установке, недорогой. Обладает прекрасными эксплуатационными характеристиками: прочный, легкий, обработка пластика не вызывает затруднений.
— прочный и долговечный материал. Водосток из стали выглядит презентабельно. Для большей эстетики производители покрывают материал полимерами.
алюминий — срок службы алюминиевого дренажа превышает 50 лет! Материал легкий и удобный.
— самый дорогой материал. Красота и прочность алюминия могут быть разрушены парами электролита. Чтобы снизить риски, все элементы системы рекомендуется делать из одного материала.

Этапы монтажа водоотведения:

Подготовительные работы.Проверить наличие документации на качество заготовок, проверить комплектность, вертикальную разметку, прочность установочных штифтов клещами.
Установить водосточные трубы. Контролируем высоту монтажного колена. Перед кровлей производим установку кронштейнов. Устанавливаем желоба в кронштейны, стыки обрабатываем герметиком. Этап проводится после монтажа кровли. Производим монтаж вертикальных труб.
Проверить равномерность окраски и грунтовки.
Приемка выполненных работ. Проверить правильность соединения воронки с лотком. Осмотрите внешний вид системы.

Специалисты ООО «Спайдер» применяют инженерный подход к устройству водоотводов. Все замеры и консультацию проведем БЕСПЛАТНО!

Отправьте нам заявку с фото объекта в Viber на номер strong> 066-555-44-33 и мы вам сразу перезвоним.

Если прочитанный материал вам понравился — ставьте, помогите нам стать лучше!

Как заменить водосточную трубу и сифон на раковине на пьедестале | Home Guides

Замена водосточной трубы и сифона, подключенного к раковине на пьедестале, требует правильных инструментов и некоторого планирования. Дренажная труба подсоединяется непосредственно к нижней стороне раковины на пьедестале, а П-образный сифон соединяет дренажную трубу с выпускной трубой в стене.Чтобы получить доступ к водосточной трубе и сифону под раковиной, необходимо снять пьедестал. Раковины на пьедестале опираются на пьедестал для поддержки, но их можно ненадолго снять, чтобы отремонтировать водопровод под раковиной.

Демонтаж

Снимите крепежные винты с основания подставки с помощью дрели с насадкой для отвертки. Осторожно сдвиньте подставку по полу от стены, чтобы было достаточно места для доступа к сливной трубе.

Ослабьте гайку, которая соединяет пробку раковины с задней частью сливной трубы, с помощью пары плоскогубцев для фиксации канала. Снимите пробку изнутри раковины, потянув ее вверх.

Поставьте ведро непосредственно под P-сифон, чтобы улавливать пролитую воду.

Ослабьте накидные гайки на обоих концах P-образного сифона с помощью плоскогубцев. Сначала потяните P-сифон отдельно от выпускной трубы в стене, затем осторожно отделите P-сифон от водосточной трубы, вращая его вперед и назад при опускании. Будьте осторожны, не прикладывайте слишком большое усилие вниз к подвесной раковине на опоре. Как только P-ловушка отсоединена, вылейте ее содержимое в ведро.

Ослабьте контргайку, соединяющую сливную трубу с раковиной, с помощью трубного ключа. Подденьте сливную трубу вверху раковины с помощью отвертки с плоским жалом. Лучше всего для этого вставить кончик отвертки под фланец, а затем повернуть отвертку, чтобы сломать уплотнение фланца.

Удерживая фланец над раковиной одной рукой, другой поверните сливную трубу под раковиной против часовой стрелки. Поворачивайте, пока сливная труба не отделится от фланца, и отложите ее в сторону.

Установка

Если на нижней части фланца осталась старая замазка, соскребите ее отверткой с плоским шлицем. Покройте нижнюю часть фланца каплей сантехнической замазки.

Подсоедините новую водосточную трубу, удерживая фланец над раковиной одной рукой, а другой повернув новую водосточную трубу по часовой стрелке под раковиной. Поворачивайте новую водосточную трубу, пока фланец плотно не прилегает к дну раковины. Затяните контргайку, которая соединяет новую водосточную трубу с раковиной, с помощью трубного ключа.Вытрите излишки замазки, которая выдавливается из фланца, влажной тряпкой.

Присоедините верхнюю часть P-образного сифона к нижней части дренажной трубы, а другой конец P-образного сифона — к выпускной трубе в стене. Затяните накидные гайки на обоих концах P-образного сифона с помощью плоскогубцев.

Установите пробку обратно в раковину и прикрепите ее к задней части сливной трубы.

Осторожно задвиньте подставку под раковину. Вверните крепежные винты вручную обратно в основание подставки, прежде чем затягивать их с помощью дрели.

Справочная информация

Предупреждения

Не затягивайте крепежные болты слишком сильно, так как это может привести к растрескиванию основания.
