Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

  • Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
  • Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
  • На стены будет гораздо проще клеить обои или иное покрытие;
  • Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
  • Кабель в трубе заменить достаточно просто;
  • Минимальный риск в повреждении проводки механического характера;
  • Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

  • Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
  • Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
  • Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
  • Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
  • Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
  • Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

  1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
  2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
  3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
  4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
  5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
  6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
  7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

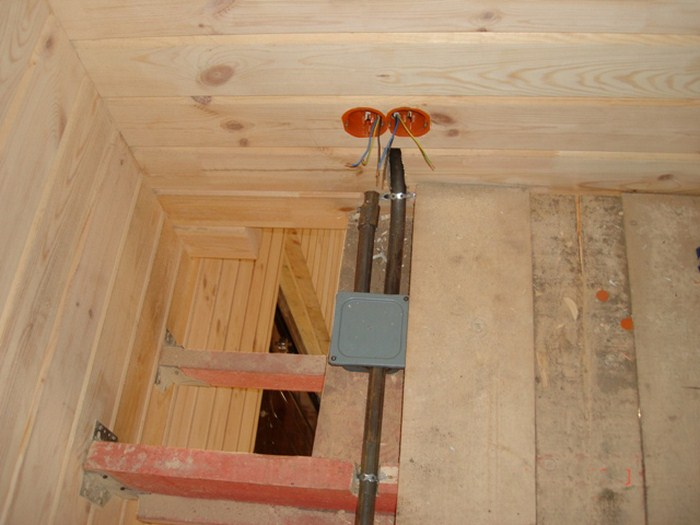

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

  1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
  2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
  3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
  4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
  5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста.
    В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
  6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
  7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
  8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
  9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
  10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
  11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

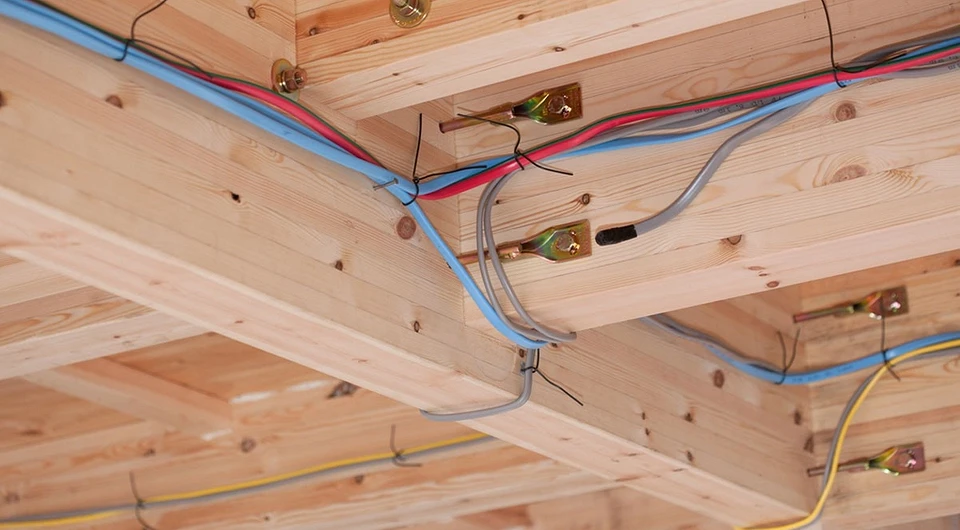

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

  • У них очень хорошая несущая способность;
  • Они устойчивы к любого рода вибрациям;
  • Полностью сохраняют геометрии всей конструкции;
  • Существенное уменьшение общего веса сооружения;
  • Их можно быстро возвести;
  • Применять их можно в самых различных целях;
  • Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах.

К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их.

В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть.

Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

  1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
  2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
  3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
  4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.
  5. Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления.

    В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

  6. Соединять трубы лучше всего посредством пайки либо сварки.
  7. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
  8. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
  9. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
  10. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
  11. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

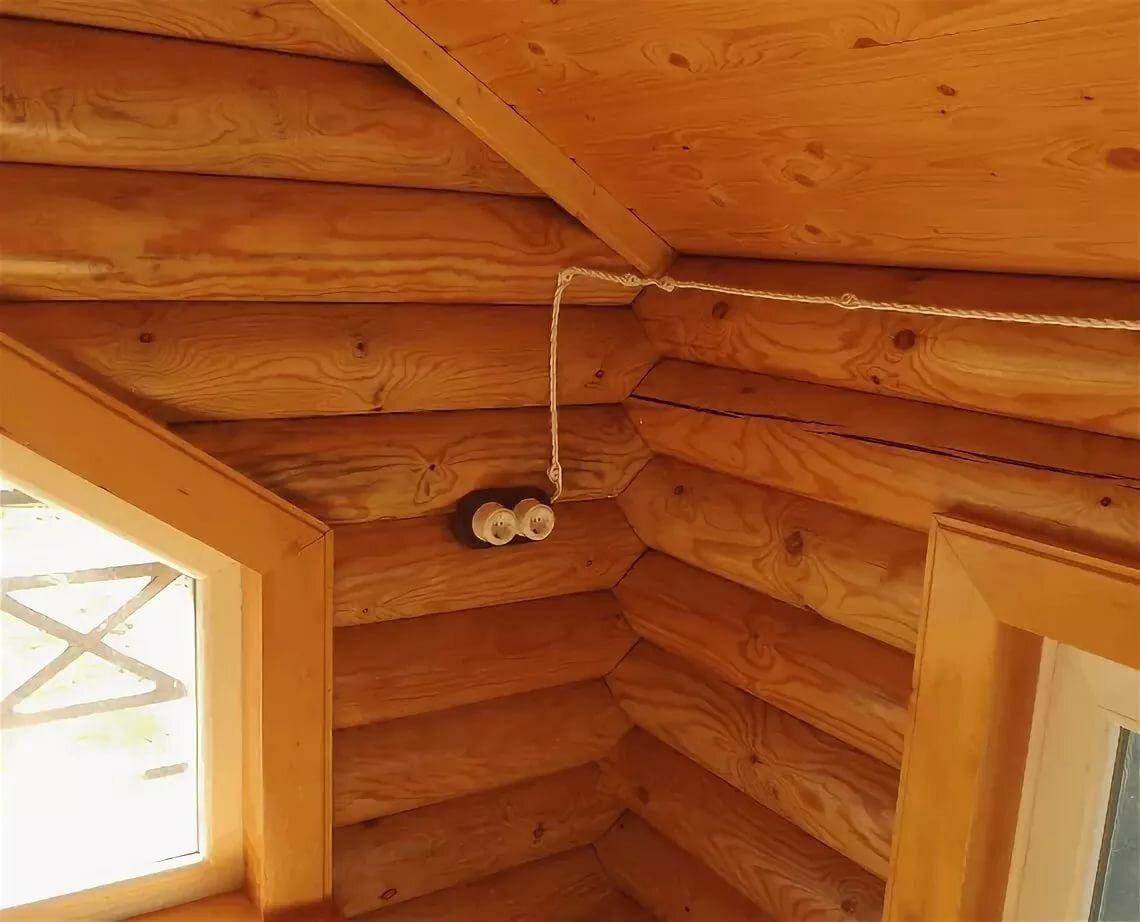

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Скрытая проводка в деревянном доме : особенности монтажа и правила



Скрытая(внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома. Это очень сложный процесс, требующий высокой квалификации рабочих.

Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент. Особенность монтажа скрытой проводки в бревенчатом доме в том, что строительство ведут две бригады: одна возводит дом, т.е плотники, вторая бригада электромонтажников закладывает закладные трубы под кабеля.

Помните! Скрытая электропроводка в деревянном доме на 70-100 процентов дороже по сравнению с наружней.






Скрытая электропроводка прокладывается различными способами:

  • в гофре
  • в металлорукаве
  • в металлических трубах
  • в пластиковых и металлических коробах
  • под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т. д. уже более 14 лет. У нас колоссальный опыт в таких работах и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.



Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки, так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность ввиду своей экологичности, уюта и других свойств, которых нет в каменных строениях. Однако конструкция таких домов отличаются неприятным свойством — они горят. Причин может быть несколько, но чаще всего возгорание происходит из-за неполадок в электропроводке. К монтажу проводки в деревянном доме нужно относиться очень серьезно.


Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.







Преимущества скрытой проводки







Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил является безопасной и имеет ряд преимуществ:

  • внешний вид внутри строения, натуральный неиспорченный вид дерева
  • большой выбор механизмов розеток и выключателей для внутреннего монтажа
  • защита кабелей от механических повреждений и воздействий
  • пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном монтаже скрытой проводки, иначе они превращаются в недостатки.






Если вы на первое место ставите дизайн интерьера и внешний вид, тогда для вас подойдет скрытая проводка в деревянном доме. Но принимая решения о ее монтаже, обязательно нужно взвесить все за и против.









Недостатки скрытой проводки в деревянных строениях







Недостатки такой проводки получить очень легко при халтурном монтаже и экономии на материалах.
Вот они:

  • скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
  • при усадке дома бревна могут передавить кабель или трубу
  • сложность прокладки металлических труб согласно всем правилам и ГОСТам
  • невозможность добавить или перенести впоследствии розетки и выключатели
  • высокая цена за монтаж скрытой проводки и материал в деревянном доме







Не каждая фирма сможет грамотно и по всем правилам выполнить безопасный монтаж скрытой электропроводки в деревянном доме.

Чтобы она была экономичной и безопасной, стоит посмотреть розетки для скрытой проводки в деревянном доме компании "Derevfarfor". Это Российский производитель керамической фурнитуры для монтажа в деревянных домах.

Цена и качество данного продукта вас порадует.











Правила монтажа скрытой проводки в деревянных домах различными способами



Как же правильно и безопасно произвести монтаж скрытой электропроводки  в деревянном доме без риска? Для этого есть «Правила устройства электроустановок».

Одним из требований к работам является то, что скрытая электропроводка должна выполняться с применением проводов, не поддерживающих горение.

Это провода ВВГнг  и NYM. Они имеют медные жилы.
ВВГнг  это силовой кабель с виниловой изоляцией и оболочкой низкой горючести( обозначен буквами нг). Кабель ВВГнг может быть плоским и круглым.
 Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины . Кабель NYM  круглый.

Контур заземления имеет огромную роль в безопасности жилища при монтаже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью,  надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.


Важные правила из  ПУЭ:

  • металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
  • в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места соединения труб должны быть уплотнены и быть герметичны
  • в сухих помещениях допускается монтаж труб и коробов без уплотнения
  • все металлические трубы и другие части трассы должны быть заземлены


Скрытая проводка
в деревянном доме в гофрах не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.

Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д.

Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской. Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества.

Медные трубы дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

 Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило — максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

 Лучшим материалом для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба.

Если же используются материалы в виде гофро трубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло. В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон.

Толщина слоя определяется расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ.

Количество поворотов и изгибов должно быть минимальным.



Монтаж электропроводки в деревянном доме правила и рекомендации

Особенности монтажа проводки

  • Деревянный дом X

    Деревянный/Дом/

    Монтаж электропроводки в деревянном доме Особенности монтажа проводки"

Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым. Но существует ряд проблем с монтажом электропроводки, особенно актуально при прокладке скрытой проводки. Это обусловлено тем, что деревянный дом относится к строению с повышенным классом пожароопасности. В связи с этим к монтажу электропроводки предъявляются повышенные требования, значительно более жесткие чем к монтажу электропроводки в квартире. Разберем все по порядку. Дерево, в зависимости от места и времени применения может иметь различные свойства, и соответственно группа горючести может быть разной. Например сухая древесина в середине лета может иметь группу горючести Г4 (сильно горючая), а обработанная противопожарными средствами и при повышенной влажности Г1 (слабо горючая). К сожалению, группу горючести можно определить только в пожарной лаборатории. По большому счету, Вы должны выпилить кусочек дома и отвезти на испытания. В зависимости тот группы горючести монтаж электропроводки должен выполняться определенными кабелями и иметь различные способы прокладки. Если делать все максимуму, по правилам, взяв дерево по группе Г4, проводка должна быть проложена или открыто, на изолирующей подкладке (асбестовая или стальная полоса), или скрытая а стальной трубе имеющей локализационную способность (а это означает, сначала с начала прокладываем стальной или медный трубопровод, а потом в него затягиваем проводку). Так же разрешении электропроводка на роликах, как в старых избах, но это на любителя. Ретро нравиться далеко не всем, да и цена на современную ретро проводку кусается.

Открытая проводка в деревянном доме

Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если  бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.

Выбор кабеля

Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов. Лучше применить НГ-LS.

Правила допускают

В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…

Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.

Скрытая электропроводка в деревянном доме

Если принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом,  а так же все полости в которых будет проложена проводка.

Требование правил

за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…

Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.

В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.

Требование правил

- за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах...

Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.

Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества - выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Электропроводка в деревянном доме - скрытая и открытая

В загородной застройке в наши дни происходит возрастание доли деревянных строений, ведь они имеют много преимуществ. Однако кроме положительных качеств существуют и отрицательные черты: быстрая воспламеняемость и сгораемость. Поэтому качественная электропроводка в деревянном доме имеет большое значение, а монтажные работы требуют особых умений.

Содержание

Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников. К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.

Расположение электроустановочных приборов в деревянном строении должно быть заложено еще на стадии проектирования

Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, укажет места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутреннюю электропроводку прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ трубах, металлических трубах, металлорукавах.

После согласования проектной документации происходят электромонтажные работы. Задачей первоначальной важности считается прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом. Чтобы узнать подробнее, нужно набрать в гугле «электропроводка в деревянном доме фото» и просмотреть предложенные результаты.

Воздушный способ прокладки внешней электропроводки самый оперативный и экономный

Воздушный способ — быстрый и достаточно экономичный. При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.

[include id=»1″ title=»Реклама в тексте»]

Подземная методика — более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель располагается в земле, поэтому не портит вид строения. Срок службы провода – достаточно большой, так как меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом из дерева используется силовой медный провод.

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.

Щиток нельзя устанавливать в помещениях с высокой влажностью

В щит устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки ↑

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Особенности скрытой проводки ↑

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

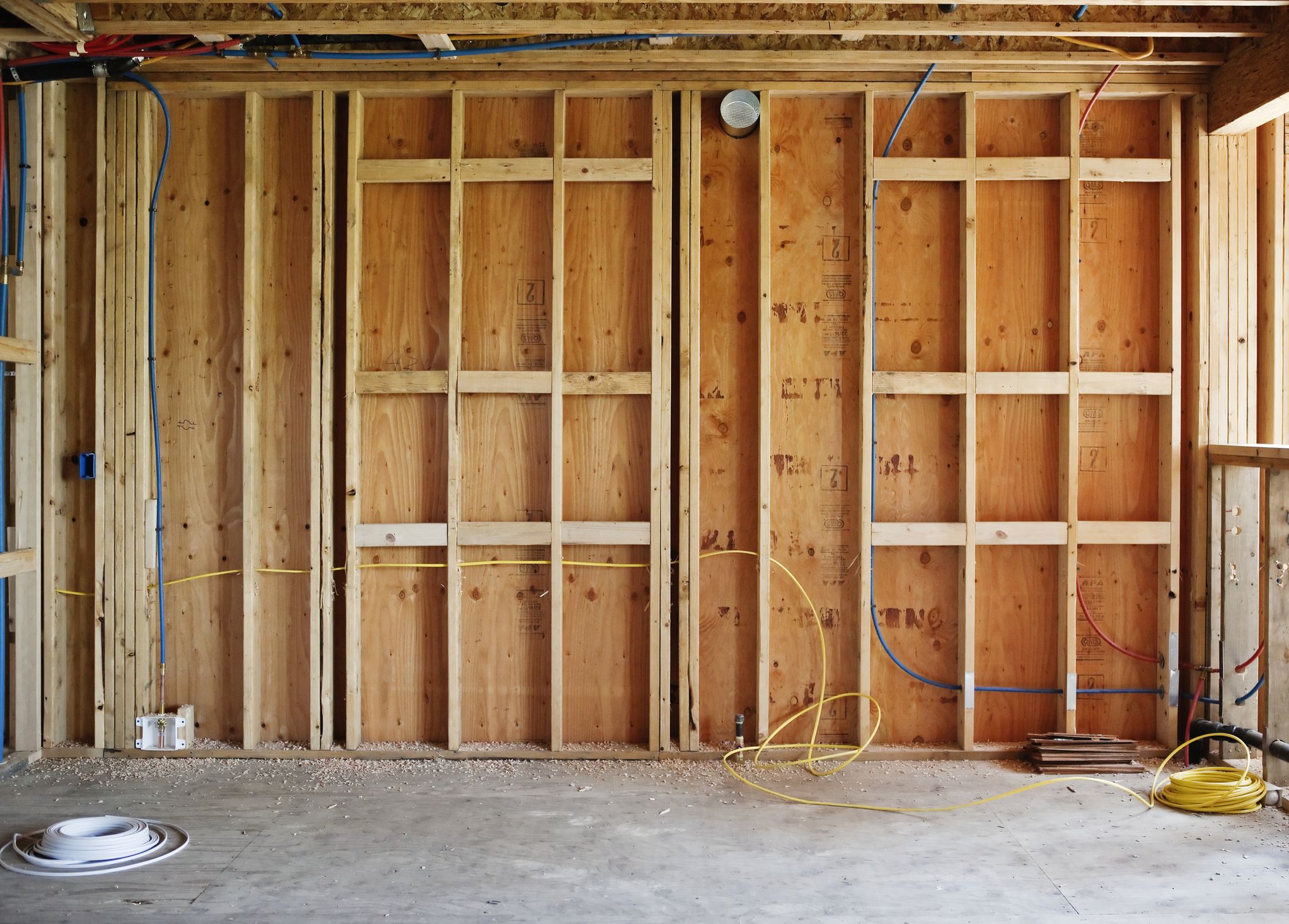

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

http://strmnt.com/www.youtube.com/watch?v=K2NxVMMwf9o

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

Разметка электропроводки в деревянном доме

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

[include id=»2″ title=»Реклама в тексте»]

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.

Установка выключателей и розеток в деревянном доме

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

Проход провода через деревянные поверхности

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что  состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Замер сопротивления проводки в деревянном доме

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

http://strmnt.com/www.youtube.com/watch?v=jscLvjuwhhA

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

требования, виды, последовательность работ и рекомендации по монтажу

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

  1. Предъявляемые основные требования к проводке в деревянном доме;
  2. Открытая электропроводка в деревянном доме;
  3. Скрытая электропроводка в деревянном доме;
  4. Подготовительные работы при монтаже электропроводки;
  5. Прокладка силового кабеля к деревянному дому с улицы;
  6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0. 25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

Монтаж электропроводки в деревянном доме

Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).

Электропроводка в деревянном доме

Правила безопасности деревянного дома

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.

Питающий кабель для деревянного дома и способы его подведения

Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.

Ввод кабеля в дом воздушным способом

ввод кабеля в дом

Воздушный способ. Протягивая кабель воздушным способом лучше всего использовать кабель марки СИП. Конечно же, кабель надо выбирать из расчета мощности, которую будете проводить в дом. Положительным в этом способе является легкость в выполнении, и невысокая стоимость. А отрицательным – проводка может быть повреждена растущим в непосредственной близости деревом, уменьшается эластичность в месте ввода, недолговечность.

Ввод кабеля в дом подземным способом

ввод кабеля в дом — подземным путем

Подземный способ. Для начала вам предстоит выкопать траншею метровой глубины. На дно этой траншеи следует насыпать примерно 20 сантиметров песка, на него проложить кабель ВБ6Шв. Входящая мощность определит количество жил и сечение. Далее вам потребуется засыпать траншею землей на 30 см.

Сверху нужно будет протянуть предупреждающую ленту: «Осторожно кабель! Не копать!». И только после этого траншею можно полностью засыпать. Считается что данный способ долговечнее и надежнее воздушного. При этом он финансово более затратный и времени на него тоже много уходит.

Распределительный щит для деревянного дома

Как правило, в деревянных домах используют щиты открытого типа. Устанавливают их, как и везде. в недоступном для маленьких детей месте. На щите устанавливают: заземление электроконтура, автоматы аварийного отключения питания и счетчик.

Вводной электрический щит для деревянного дома

вводной распределительный щит

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

Накладной способ

Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

  • а) монтаж проводки в кабель-канале, используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание.

Кабель-канал под цвет древесины

  • б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы, а к ним крепится провод, двойной. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме

проводка на изоляторах
  • в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

Проводка в деревянном доме прикрепленная на скобы

проводка крепится на скобах

Скрытый способ

Скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Способ этот более затратный но более эстетичный. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Электропроводка в металлических трубах

проводка в изолированных трубах

Монтаж электропроводки — общие правила для деревянного дома

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий нас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки NYM. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики. Правда, такой кабель дорогой, но есть и дешевый его аналог: кабель ВВГнг, который также не поддерживает горение.

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.

Выключатели и розетки ставятся на подрозетники.

монтаж электропроводки

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

монтаж электропроводки в деревянном доме

Сложно сказать, какая именно проводка (скрытая или открытая) лучше. Все зависит от конкретного случая, уровня мастерства и наличия различных инструментов и приспособлений для электромонтажных работ.

Главное — это тщательно соблюдать действующие нормы и правила, чтобы проводка в деревянном доме была действительно безопасной.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.

Оцените качество статьи:

Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все популярность и использование этого большого количества людей, применяющих ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры.Поэтому любого рода ошибка или халатность при установке может повлечь собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такая проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка - ничего лишнего

Указать основные преимущества скрытой электропроводки:

  • Все стены и перекрытия выглядят, поскольку полностью отсутствуют разводки, которые прекрасно подходят элементы дизайн;
  • Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и этого интерьера предметов;
  • На стены будет гораздо проще клеить обои или покрытие покрытие;
  • Грамотно сделанная разводка простого увеличит степень безопасности помещения от любого рода возгораний;
  • Кабель в трубе заменить достаточно просто;
  • Минимальный риск в повреждении проводки механического характера;
  • Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также недостатки, такие проводки, и опасность ее использования:

  • Проводка не доступна для периодического наблюдения за ее состоянием и те участки, которые устарели и разрушились, как, например, самые незначительные повреждения могут стать даже в отношении причин короткого замыкания;
  • Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
  • Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
  • Помимо прочего нужно создать фальш-конструкции, которые полностью скроют все изолирующие трубы;
  • Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочие, то это обойдется в совсем недешевое удовольствие;
  • Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При отсутствии скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

  1. Стоит приготовиться изначально к тому, что согласно схеме вам придется тянуть только одни провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя.В любом случае, иметь соприкосновение с любым древесным искусственным интеллектом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
  2. Для внедрения изолирующей труды в стену нужно проводить достаточно штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи человека.
  3. Каналы, располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
  4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в следующий кабель.
  5. Все места, где устанавливаются другие части разводки, а также переходы в другие помещения необходимо очень изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целейую алебастровую штукатурку.
  6. Имеет важное значение числа магистральных каналов, что есть, если их очень много, необходимо использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
  7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу несколько, поскольку одно из них будет отключать наружный контур, другой внутренний, а еще одно контру, которое имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

  1. Выполнять электроразводку можно только по специальной схеме, которая должна быть произведена с помощью специалистами, при этом минимальное число различного рода изгибов и поворотов.
  2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
  3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
  4. Рациональные способы прокладки каналов потолков представляют собой их установку в различного рода углубления в дверях и окнах, а также под плинтусами, а если имеется, то в накладкой облицовкеков.
  5. Трубы, изготовленные из гофры, применяемые в виде изоляции создаваемых каналов, следует при установке со всеми защитными специальными прокладками, изготовленными из асбеста. В подобных при проведении монтажных работ можно применить штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
  6. Трубы, предназначенные для изоляции и имеющие оцинковку, следует соединять посредством резьбы либо проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
  7. Толщину стенок необходимо подбирать, во внимание сечения жилой проводов.
  8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
  9. Изоляция сопротивления, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
  10. Распределительные коробки всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
  11. Для применяемой изоляции применяют кабель и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

  • У них очень хорошая несущая способность;
  • Они устойчивы к любому виду вибрации;
  • Полностью сохраняют геометрии всей конструкции;
  • Существенное уменьшение общего веса сооружения;
  • Их можно быстро возвести;
  • Применять их можно в самых различных целях;
  • Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, который будет обнаружен в том, что перекрытие из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любому типу перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабель в специальных трубах. К тому же, проведение проводки по перекрытиям используется наиболее распространенным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае сложных работ в перекрытиях. Стоит в первую очередь применить, что в случае частичного изменения направления проводов, к тому же под различными углами, стоит лучше всего глухие лотки из меди со специальными углами.Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытия из древесины, к же же крепятся друг к другу при помощи клепки. Подобные лотки часто из оцинкованной стали для уменьшения расходов.

При проведении работ по отдельным укладкам лотков могут возникнуть трудности, которые должны быть связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно проводить целый ряд различного рода жестяных работ.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут быть созданы такие углы, которые будут достаточно опасными для целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применить также и изнутри, а в дальнейшем будет в обязательном порядке закрыть всю конструкцию гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, который делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно на 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

  1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
  2. Самым оптимальным является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, которая носит название поливинилхлорида.
  3. Самыми надежными, основанными на требованиях электрической сети любого рода, являются аварийные системы, которые одновременно два устройства защиты, именно автоматический выключатель, а также ранее обозначенное УЗО.
  4. Никогда не стоит забывать про то, что заземлить все распределительные коробки и трубы - занятие вовсе не пустое.
  5. Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете информацию про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

  6. Соединять трубы лучше всего посредством пайки либо сварки.
  7. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, при этом имеющемся желоба.
  8. Оптимальным способом защиты кабеля любого рода повреждены торцевые втулки, изготовленные из пластика.
  9. Не нужно забывать проусадку таких усадок, которая предотвращает такие усадки.
  10. Когда происходит обшивка стен вагонкой либо обоями из дерева, можно не сверлить, а просто пропустить магистрали по уже имеющимся пазам, которые были выдолблены ранее.
  11. В некоторых частях помещений можно комбинирование открытой с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на эту тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения норм и правил. К сожалению, отклонение от них довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в электрических цепях вызваны неисправной проводкой.Основная причина этого - грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические случаи возникновения из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис.1).

Рис 1. А и В - причины, С - следствие

Теперь рассмотрим классическую ошибку многих мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений.Приведем три аргумента:

  1. Нельзя предположить, что в процессе монтажа не нарушиться изоляция. Для этого совсем не обязательно совершать ошибки при этом, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Б случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте началось ослабление изоляции, что рано или поздно к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к домашним коммуникациям.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой.Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, полученное к нему и потушив пламя нельзя доступ, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара - неправильное соединение проводов в распределительной коробке.Речь идет о практикуемой «скрутке». Бытует мнение, согласно которому она позволяет, если выполнено правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может надежность контакта. В результате начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении всех норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (с разделами с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен, должен быть закрыт негорючим кабель, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стенового деревянного здания от возгорания в случае возникновения КЗ. Для его реализации требуется следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образует острая кромка, обеспечивает защиту кабеля от механических повреждений, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, необходимо предупредить: установить герметичность в месте стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им особую геометрию можно без специального механизма.На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, необходимо предупредить: обеспечить герметичность в месте стыка и соблюсти наклона будет довольно сложно.

Все сделано, за исключением отвода под освещение (нарушение герметичности)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость.Теоретически для этого достаточно использовать кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенную на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве - это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме возможен три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид.Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникла сложность. Но для нежилого помещения такой вариант вполне приемлемо.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения).Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимости наличия определенного навыка, без которого качественную установку, короба будет довольно проблематично. Опять же добавить к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно.Разнообразие выпускаемых коробов позволяет подобрать приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло.............................................................................. .. Речь идет о проводке на изоляторах.

Проводка на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и других марок этого вида технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в нашей статье на нашем сайте: https: // www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

  • Левадный В.С. «Электрооснащение дома и участка» 2006
  • Масанов Н.Ф. «Открытые электропроводки» 1972
  • В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
  • Ю.М. Черничкин «Большая энциклопедия электрика» 2011

Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала.Какие конструктивные элементы стоит использовать при помощи проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытая проводка называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в деревянных коттеджах встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор электропроводок и способов прокладки проводов и кабелей в условиях пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок. Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей - какой при этом должен быть кабель с точки зрения пожарной безопасности.

, что всегда удобно ее обслуживать, так как все провода на виду.Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при вышеуказанных указанных не обязательных (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такого подкладки использовать жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской. Монтаж в этом случае не такой удобный, как с каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерная трубы, мы рекомендуем все же использовать металл.Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Монтаж скрытой электропроводки в деревянном доме

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным своимством - они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого провода, намотанного вбитые в стену керамические изоляторы, давно миновали.Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах деревянных домах, где уничтожается имущество, калечатся и гибнут люди, вызвавшие возникновение написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются основные факторы, среди которых наиболее распространенные - неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может вызвать механические повреждения внешнего слоя при закреплении магистрали в работе, вызванной человеческими факторами. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества энергии тепловой.При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого устройства существует специальный документ - «Правила электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав большинства правил техники написаны кровью. Каждое ограничение не только в результате расчетов инженеров.

Одним из требований к таким работам является скрытая электропроводка в деревянном доме должна быть произведена с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок, ВВГнг LS, ВВГнг LS FRLS, NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.Обработка дерева негорючей пропиткой такой защитный эффект не является, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

Привести электролиний в домах из многих электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку - монтируют провод на деревянную конструкцию, да еще и прикрывают магистральными же отделочными материалами .

Излишняя надежда на прочность провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение окружающей среды, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между идущими проводниками.Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается - неизбежен пожар.

На то, чтобы хотелось обратить внимание: При построении скрытой электропроводки в деревянном доме прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройство Электроустановок» 7.1.38. (ПУЭ-7
7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматривают как скрытые электропроводки и их следует выполнять; материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов * - в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горением.При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.)

пластиковых гладких или гофрированных труб опасно по причине возможности их повреждения грызунами.Как показывает практика - современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

запрещен монтаж проводки в гофре
Опасность состоит в том, что пламя внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями, которые при нагревании могут вызвать замыкания.Температура дуги, развивающей при закорачивании проводников, достигает 7000 ° С.

Пластиковые короба и гофрированные рукава с такой температурой не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

металлорукав запрещен по ПУЭ

Не защищают от столь высоких температур и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на высокий уровень системы. Одной из характеристик защитных каналов для прокладки является способность выдерживать короткое замыкание без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого управляющего обладают только стальные короба и трубы. Именно они являются единственно возможными элементами для прокладки скрытых строений в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля.Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они более просты в использовании и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, необходимо руководствоваться при проектировании и стандарте, - максимальные требования пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

прокладка проводки в деревянном доме

Как уже говорилось выше, самым качественным языком для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, они со всеми сторонними организациями защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок эта ину алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее - их можно изгибать в любом направлении применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

скрытая электропроводка в деревянном доме

Использование стальных труб несколько сложнее и требует квалификации монтажников.Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения или закрепления коробок.

Электрика в деревянном доме - выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным. Установлены специальные металлические распаечные коробки (стальные или медные). Их количество не должно быть регламентируется, но не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносит в систему неопределенность и ослабляющее общую стойкость цепи.

схема электропроводки в деревянном доме

Их установка тоже должна соответствовать определенным правилам, например, категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступом при обслуживании, контроле или измерениях измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Размер и расположение изгибов, распаечных коробок и прочих элементов может быть так, чтобы при необходимости можно было заменить провод на участке электросети без повреждений или разборки деревянных конструкций.
монтаж электропроводки в деревянном доме
Правила устройства электроустановок (ПУЭ), 7 издание, с дополнениями и изм.
ПУЭ Раздел 1.ПУЭ Раздел 5.ПУЭ Раздел 7.
Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того, прокладывать в каждой трубе не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40% от диаметра трубы. Сечение кабеля связано по наружному диаметру, включая изоляцию.

При использовании металлических труб толщина стенки должна выбираться из сечения кабеля (провода), который проходит в этой трубе.

Сечение жилы проводов, мм2 Труба с толщиной стенки не менее, мм
Алюминиевые провода Медные провода
4 2,5 не нормируется
6 - 2,5
10 4 2,8
от 16 - до 25 от 6 - до 10 3,2
от 35 - до 50 16 3,5
70 от 25 - до 35 4
Перед операцией протягивания кабеля обязательно производится замер изоляции изоляции. Это делается для соответствия провода техническим условиям, проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждений острых краев труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме - какой провод выбрать для прокладки в трубах
После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в составже. Под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый проводится окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и других приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель длины по трубе с помощью специального стального троса
Такие провода эксплуатируются в диапазоне температур от -50 до +50 ° С.Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим не уступают предыдущим модификационным кабелям, но качеству также к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным профессионалом и живут в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей
Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы.Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.
Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение труб и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.
Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возникновения разрывов необходима установка дополнительного заземляющего провода, соединяется способом пайки с каждой коробкой и трубой
. Заземление электрической сети в деревянном доме является очень важным элементом пожарной и электрической безопасности, предохранителем от возможного искрения и перегрева элементов цепи.
Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они безопасный максимально надежный контакт, защита от коррозии и устойчивы к механическим воздействиям.
В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные - то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезаны специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.
Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что защищает от проникновения промышленных выбросов и предохранения от попадания в коробкуг воды.

Испытательные работы после монтажа проводки в деревянном доме
После монтажа металлических труб и коробок будущей электросети производит замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подключении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех арестованных недоделок, производятся работы по прокладке кабеля.Не будет лишним напоминание, сопротивление изоляции каждого участка кабеля начинается перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы создавалась каждая длина длины, которая может потребоваться при изменении подключений.
В случае точного измерения длины кабеля расстояния между установочными коробками, если требуется подключить другой прибор, выключатель или длину кабеля на всей длине участка.Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.
Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабели с обязательным заземлением. Электрический ток - вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

-----------
Дата: 31.05.2017 в 21:14

Электропроводка в деревянном доме - скрытая и открытая

В загородной застройке в наши дни происходит возрастание деревянных строений. много преимуществ.Однако кроме положительных качеств существуют и отрицательные черты: быстрая воспламеняемость и сгораемость. Поэтому качественная электропроводка в деревянном доме имеет большое значение, а монтажные работы требуют особых умений.

Содержание

Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников. К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.

Расположение электроустановочных приборов в деревянном строении должно быть заложено еще на стадии проектирования

Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, указать места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутренняя электропроводка прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ труб, металлических трубах, металлорукавах.

После согласования проектной сборки выполняется электромонтажные работы. Задачей начальной важности важна прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом. Чтобы узнать подробнее, нужно набрать в гугле «электропроводка в деревянном доме фото» и просмотреть предложенные результаты.

Воздушный способ прокладки внешней электропроводки самый оперативный и экономный

Воздушный способ - быстрый и достаточно экономичный.При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.

[include id = »1 ″ title =» Реклама в тексте »]

Подземная методика - более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель предоставляется в земле, поэтому не портит вид строения. Срок провода - достаточно большой, так как службы меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом используется силовой медный провод.

Выполнив внешний электромонтаж деревянной постройки, вводной кабель подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме имеется вводно-распределительный щиток, который установлен в безопасных местах для свободного доступа.

Щиток нельзя устанавливать в помещениях с высокой влажностью

В помещениях устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики.Рекомендуется использовать изделия только известных и надежных производителей.

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится пожаров. Существует два метода монтажа проводки внутри деревянной постройки - открытый и скрытый. По этому названию понятен внешний вид данных проводок.

Открытый способ установки ↑

Из двух способов безопаснее открытая электропроводка в деревянном доме.Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Открытая проводка в деревянном доме: кабель обеспечения в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн.Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобная методика монтажа безопасная, наружная изоляция из ПВХ-пластика. Основное преимущество - зазор между поверхностью и кабелем.Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Особенности скрытой проводки ↑

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и значительно большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно устанавливается на этапе сборки дома. Кабель для всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме - очень сложный дорогостоящий процесс, оправданный только эстетикой

При условии обеспечения максимальной безопасности и защиты от возгораний.В перекрытиях деревянной постройки кабель в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовала на проводку в металлорукавах. Проход провода через стену насквозь через специальные металлические гильзы.В способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

http://strmnt.com/www.youtube.com/watch?v=K2NxVMMwf9o

После выполнения проекта электроснабжения необходимо выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И цена этих деталей не желательно, но не подгонит.

Разметка электропроводки в деревянном доме

При покупке каналов обращать внимание на толщину стенок и замок короба. Выполняется работы по монтажу провода в миниатюрных коробах, которые имеют тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуаций обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

[include id = »2 ″ title =» Реклама в тексте »]

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнить электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специального инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики.Лучше выбирать короб с выдержанной технологически геометрии профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания светильников должны иметь изготовленную из металла площадок для крепления к потолку или стене электроустановочного оборудования, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным оборудованием.

Установка выключателей и розеток в деревянном доме

После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, в отверстие вставить металлическую гильзу так, чтобы ее края выдвигались с обеих сторон из сгораемого основания не меньше, чем на 1 сантиметр.

Проход провода через деревянные поверхности

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при использованииже и дальнейшей эксплуатации системы электроснабжения, другими словами - позволили сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля.Провод длянабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.

Выбор электропровода для деревянного дома

Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование.Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группу розеток - 3 на 2,5 миллиметра. Для организации питания электропроводиться провод, сечение которого составляет не меньше 6 квадратных квадратных метров. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать.Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.

Замер сопротивления проводки в деревянном доме

Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобное электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

http://strmnt.com/www.youtube.com/watch?v=jscLvjuwhhA

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагаются, что кабель в деревянном строении должен быть таким же, как в. простая квартира. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по описанной инструкции, проводка в вашем коттедже прослужит долгие годы.

требования, виды последовательных работ и рекомендации по монтажу

Мы в современном компьютеризированном мире, где многие вещи вместо нас, но деревянные дома набирают большую популярность. В больших городах появляются желание единения с природой, жить в доме из натуральной древесины и экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данной процедуре стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим два способа прокладки электропроводки в доме, методы и правила прокладки силового кабеля к дому, расскажем, как произвести установку приборов в деревянном доме.

  1. Предъявляемые основные требования к проводке в деревянном доме;
  2. Открытая электропроводка в деревянном доме;
  3. Скрытая электропроводка в деревянном доме;
  4. Подготовительные работы при наставнике электропроводки;
  5. Прокладка силового кабеля к деревянному дому с улицы;
  6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и самое важное требование к проводке в частном доме - это правильный кабель, выдерживающий определенную степень нагрузки с запасом 30% мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействие любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом места должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

Приводже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать замыкание электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом месте прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорциях 1:10, песок с глиной - 1: 9, либо смесь глины, цемента и песка в пропорциях 1,5: 1: 11, или строительный гипс с перлитом вспученным - 1: 2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15 ° С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелем в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм / кв., а для осветительных нужд - 1,5 мм / кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных метода: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме упрощает обслуживание и ремонт коммуникаций, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может работать по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготовлены из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурация таких кабелей может быть разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, рекомендуется смешивать между собой осветительные, слаботочные и силовые провода.Для исключения перегрева коммуникаций разрешается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является причиной короткого замыкания и возгорания проводки.

прокладки коммуникаций по схеме Высота не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен включать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют выполнять монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме выполнить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличских трубах и под подвесными потолками.Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При использовании рекомендуется использовать изолированные провода либо кабель в общей защитной оплетке, обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, необходимо все заново делать, поэтому, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина до 80 мм, прокладку трассы можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материалов группы горючести Г1 должна производиться провода и кабелями, которые имеют показатель НГ (не распространяющие горение) либо показатель LS (с низким показателем газо- и дымовыделения) ) в трубах из пластика, не поддерживающих и не распространяющих горение.В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки в бане, душевой, сауне и в ванной, но для предотвращения поражения электрическим током в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочки и прокладывают в поливинилхлоридных трубах.В данном случае недопустимо прокладывать трассу проводов защищенной металлической оболочкой и в стальных трубах. Если в бане используется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и группой не менее 4 см.

Подготовительные работы при наставнике электропроводки

Перед стартом начала монтажных работ, необходимо выполнить некоторые подготовительные мероприятия: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным вводом электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливается рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке регулируется положение проводов на стенах вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже, стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия.При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой, потолку либо ненастоящим вторым шнуром от разметочной поверхности и быстро отпустим. Получим на поверхности четкую прямую, поскольку ударяясь о поверхность, окрашенный шнур оставит след.Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения.Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, это условие и к проводке у окна. Вообще то, для установки выключателей два стандарта, где расположение, например, в детской комнате, выключателя по высоте допустимого пола существует от 50 см до 80 см, а другой - от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно пользоваться.

Этап заготовки, которая включает в себя подготовку и правильный подбор кабелей, проводов, а также по силам произвести одному человеку. На данном этапе мы режем провода и кабель длиной равной длины между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составление проекта при соблюдении правил электромонтажа и соответствующих нормативов.

Установка воздушным способом силового кабеля считается наиболее экономичным, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом разрешена установка промежуточной опоры под силовой кабель.Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) около атмосферным полиэтиленовым покрытием, имеющим атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного движения прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше восьми метров, а над пешеходной дорожкой - не ниже 3,5 м, а закрепление кабеля на участке над уровнем земли нужно выполнять на высоте не меньше 2 , 75 метров.

Через деревянную стену сруба кабель можно через втулку из металла, который защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном - 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо использовать для перехода специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой.Дно траншеи нужно обустроить подушку из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при помощи кабеля по неисправной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше выполнять волнообразным размещением, чтобы при перепадах температуры либо смещении почвы не возникло натяжения кабеля.

Подробнее об этом узнать в статье - «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо разместить в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) необходимо применять выключатели, розетки и распаечные коробки в брызгозащитном исполнении (IP-44). В таком случае должен быть осуществлен исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно использовать специальные трансформаторы. Провода во влажных помещениях должны установить изоляцию типа ПВС, в топочных помещениях использовать термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S = 0,25-185 кв. Мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно позаботиться о заземлении. Светильники в помещениях штатные инстанции термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование необходимо периодически проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключить полностью.

Скрытая проводка в деревянном доме: особенности монтажа и правила

Скрытая (внутренняя) проводка- это такой тип прокладки электропроводки внутри строительных конструкций, перегородок, в полу, внутри стен, а также по перекрытиям при подготовке пола, непосредственно под съемным полом и т. п.

Внутренний монтаж выбирают уже на начальной стадии проектирования дома, чтобы заложить металлические трубы в стены деревянного дома.Это очень сложный процесс, требующий высокой квалификации рабочих.

Кроме того, фирма выполняющие такие работы должна иметь профессиональный инструмент. Особенность монтажа скрытой проводки в бревенчатом доме в том, что строительство ведут две бригады: одна возводит дом, т.е плотники, вторая бригада электромонтажников закладывает закладные трубы под кабель.

Помните! Скрытая электропроводка в деревянном доме на 70-100 процентов дороже по сравнению с наружней.


Скрытая электропроводка прокладывается различными способами:

  • в гофре
  • в металлорукаве
  • в металлических трубах
  • в пластиковых и металлических коробах
  • под слоем штукатурки и в стяжке

Мы производим монтаж скрытой электропроводки согласно ГОСТам и ПУЭ в деревянных домах, квартирах и т. д. уже более 14 лет. У нас колоссальный опыт таких работ и высокое качество.

Звоните нам и мы проконсультируем и рассчитаем стоимость работ: 8-926-759-60-58 и 8-916-463-55-54.

Скрытая проводка в квартире и деревянном доме очень сильно отличается как по способу прокладки , так и по важности на безопасность жилища.

Если в слое штукатурки произойдет короткое замыкание кабеля или другая неисправность, ничего страшного не произойдет, так как штукатурные растворы, негорючие.
А вот замыкание скрытой проводки в деревянном доме приводит, как правило, к неприятным последствиям.
Деревянные дома и бани из бревна и бруса все больше набирают популярность из-за своей экологичности, уюта и других свойств, которые нет в каменных строениях. Однако конструкция таких различных неприятным свойством - они горят. Причин может быть несколько, но чаще всего происходит возгорание из-за неполадок в электропроводке . К монтажу проводки в деревянном доме нужно относиться очень серьезно.


Поэтому к прокладке скрытой проводки нужно отнестись очень серьезно и доверять ее только грамотным специалистам.

Преимущества скрытой проводки

Скрытая проводка проложенная в деревянном доме или бане с соблюдением всех правил безопасной и имеет ряд преимуществ:

  • внешний вид внутри строения, натуральный неиспорченный вид дерева
  • большой выбор механизмов розеток и выключателей для внутреннего монтажа
  • защита от механических повреждений и воздействий
  • пожаробезопасность

Все эти преимущества возможны только при грамотном и правильном использовании скрытой проводки, иначе они превращаются в недостатки.

Если вы на первое место ставите дизайн интерьера и внешний вид, тогда для вас подойдет скрытая проводка в деревянном доме. Необходимо взвесить все за и против.

Недостатки скрытой проводки в деревянных строениях

Недостатки такой проводки получить очень легко при халтурном наставже и экономия на материалах.
Вот они:

  • скрытую проводку в доме из бревна нужно монтировать на стадии строительства дома, сверлить в каждом бревне отверстия и делать закладные из металлических труб, что в свою очередь влечет удорожание работ и другие неприятные моменты
  • при усадке дома бревна может передать кабель или трубу
  • сложность прокладки металлических труб согласно всем правилам и ГОСТам
  • невозможность добавить или перенести розетки и выключатели
  • высокая цена за монтаж скрытой проводки и материал в деревянном доме

Не каждая фирма соответствует грамотно и по всем правилам безопасный монтаж скрытой электропроводки в деревянном доме.

Чтобы она была экономичной и безопасной, стоит посмотреть розетки для скрытой проводки в деревянной компании "Деревфарфор". Это Российский производитель керамической фурнитуры для монтажа в деревянных домах.

Цена и качество данного продукта вас порадует.

Правила монтажа скрытой проводки в деревянных домах различными способами

Как же правильно и безопасно произвести монтаж скрытой электропроводки в деревянном доме без риска? Для этого есть «Правила устройства электроустановок».

Одним из требований к работам является то, что скрытая электропроводка должна быть применена проводов, не поддерживающих горение.

Это провода ВВГнг и NYM. Они имеют медные жилы.
ВВГнг это силовой кабель с виниловой изоляцией и оболочкой низкой горючести (обозначен буквами нг). Кабель ВВГнг может быть Премия и круглым.
Кабель NYM имеет изоляцию проводников из ПВХ пластиката (как правило, серого цвета), а также внутренний заполнитель из вулканизированной резины.Кабель NYM круглый.

Контур заземления имеет огромную роль в безопасности жилища при монже скрытой проводки.
Провода прокладываются внутри металлических труб, обладающих локализационной способностью, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубы в обязательном порядке заземляется.


Важные правила из ПУЭ:

  • металлические трубы должны прокладываться с уклоном таким образом, чтобы в них не скапливался конденсат и вода
  • в помещениях с повышенной влажностью или парами, которые могут воздействовать на оболочку кабелей, места труб должны быть уплотнены и герметичны
  • в сухих помещениях без уплотнения
  • все металлические трубы и другие части трассы должны быть заземлены


Скрытая проводка
в деревянном доме в гофрах не допускается , если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности.

Обработка дерева негорючей пропиткой такой защитный эффект не оказывает, как при высоких температурах электрической дуги замыкания, сдерживающего эффекта не оказывает.

Металлические трубы технологичны и удобны, но дорого стоят. как и комплектующие к ним. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д.

Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества.

Медные трубы дороже, но они проще в приложенииже и практически подвержены воздействию атмосфернымм.

Есть несколько способов монтажа скрытой электропроводки в деревянных домах (проводка в кабель каналах, в гофрах), но далеко не все соответствуют современным требованиям. А первое правило - максимальное соответствие требованиям пожарной безопасности. Схемы монтажа электропроводки в деревянном доме должны быть это учитывать. Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах, обладающих локализационной способностью .

Лучшим слоем для прокладки проводов в скрытых полостях и пустотах за облицовкой стен или потолков - металлические трубы и стальные короба.

Если же используются материалы в виде гофро, трубы или монтажных коробок, они со всех сторон защищены прокладками из несгораемых материалов, слабо проводящих тепло.В качестве изоляционных прокладок используются алебастр, цементная штукатурка, бетон.

Толщина составляет расчетной мощностью проводки. Выбор и разметка трассы прокладки электрических линий должны производиться в строгом соответствии с требованиями ПУЭ .

Количество поворотов и изгибов должно быть минимальным.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
