Монтаж отопления в частном доме своими руками

Здесь вы узнаете:

Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

ВАЖНО! В данной статье рассматривается система водяного отопления, в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать

. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Выбираем оборудование для отопления частного дома

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Составляем проект отопления

Чтобы провести отопление в частном доме своими руками, вам обязательно понадобится проект. Его нужно составлять в следующем порядке:

  1. Сначала сделайте эскиз дома.
  2. Затем проведите зонирование дома и определите степень комфортности каждого помещения.
  3. Вычислите теплопотери для всех комнат по отдельности.
  4. Спроектируйте размещение батарей в каждом помещении.
  5. Определите количество необходимых секций для каждого радиатора.
  6. Выберите схему отопления.
  7. Рассчитайте мощность котла, необходимое количество материалов (метраж труб, количество тройников, вентилей, автоматики и прочее).

Проблем с эскизом дома возникнуть не должно, поэтому переходим сразу к зонам комфортности.

ВАЖНО! Сделать весь объем работы самостоятельно крайне сложно, поэтому рекомендуем узнать расценки на монтаж отопления частного дома в различных фирмах. Так, вам будет проще сориентироваться, какую работу можно отдать мастерам, а какую лучше выполнить самому.

Зонируем помещения

Грамотное распределение тепла позволит вам не только чувствовать себя комфортно дома, но и может сэкономить некоторые средства. Итак, какую же температуру лучше выдерживать в разных помещениях:

Правильно планируйте тепловые зоны вашего дома для комфортного проживания в нем.

  1. Общая температура комфорта должна быть в пределах 20-24 градусов.
  2. Для спальни лучше чуть повысить температуру и установить ее в рамках 22-25 градусов.
  3. Для ванной комнаты, санузла, гостевой и комнат, где вы находитесь большую часть времени, диапазон температур составит от 21 до 24 градусов.
  4. Для столовой, кухни, рабочего кабинета температуру лучше снизить до 18-22 градусов.
  5. Для прихожей, гаража и проходной зоны можно установить предел в 12 градусов.

Подсчитываем теплопотери

Расчет можно упростить, не учитывая внутренний теплообмен между комнатами. При подсчетах важно определить количество наружных стен и углов, именно там идут наибольшие потери. Величину потерь можно высчитать, взяв данные из нижеприведенной таблицы и умножив их на толщину стены.

По тепловому сопротивлению
Материал и толщина стен Rt
Кирпичная стена толщиной в 3 кирпича (79 см) 0,592
Кирпичная стена толщиной в 2,5 кирпича (67 см) 0,502
Кирпичная стена толщиной в 2 кирпича (54 см) 0,405
Кирпичная стенатолщиной в 1 кирпич (25 см) 0,187
Сруб из бревен диаметр 25 см 0,55
Сруб из бревен диаметр 20 см 0,44
Сруб из бруса толщиной 20 см 0,806
Сруб из бруса толщиной 10 см 0,353
Каркасная стена(доска+минвата+доска) 20 см 0,703
Стена из пенобетона 20 см 0,476
Стена из пенобетона 30 см 0,709
Штукатурка 2-3 см 0,035
Потолочное (чердачное) перекрытие 1,43
Деревянные полы 1,85
Двойные деревянные двери 0,21
По приведенным теплопотерям

Удельные теплопотери элементов ограждения здания (на 1 м

2 по внутреннему контуру стен) в зависимости от средней температуры самой холодной недели в году

Характеристики ограждения Наружная температура, °C Тепловые потери, Вт/м2
Окно с двойным остекление -24 117
-26 126
-28 131
-30 135
Сплошные деревянные двери (двойные) -24 204
-26 219
-28 228
-30 234
Чердачное перекрытие -24 30
-26 33
-28 34
-30 35
Деревянные полы над подвалом -24 22
-26 25
-28 26
-30 26

ВАЖНО! Большое количество тепла уходит через окна.

Батареи

Выбор радиаторов очень важен. От этого зависит не только долговечность системы отопления, но и градусы тепла в вашем доме. Существует всего 4 типа батарей:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Биметаллические радиаторы состоят из крепких стальных труб и алюминиевой рубашки, хорошо отдающей тепло.

Лучше всего отдают тепло, дольше всех служат – чугунные радиаторы. Но их сложно устанавливать из-за значительного веса. Отличным выбором будут биметаллические батареи. Они долговечны, хорошо отдают тепло, но стоят дороже, чем другие варианты. Алюминиевые и стальные лучше не устанавливать, так как алюминий недолговечный, а сталь не сможет справиться с нагревом комнат в лютый мороз.

Чтобы правильно рассчитать количество секций радиатора на комнату, вам необходимо число теплопотерь умножить на 1,2 (коэффициент запаса) и поделить на тепловую мощность секции батареи. Округлять значение нужно в большую сторону.

На заметку! Альтернативный вариант. Чтобы не затруднять себя подсчетами, вы можете высчитать количество секций так: на каждые 2 кв. м комнаты (при высоте потолка до 3 м) нужна одна секция. Если теплопотери высокие, то возьмите пару-тройку секций про запас.

Принцип работы "экрана" для батареи.

Батареи лучше устанавливать под окном. Такой ход несколько снизит теплопотери через оконный проем. Но в этом случае батарея будет отдавать часть своего тепла стене, что вам совсем не нужно. Поэтому мы рекомендуем на стенку, где установлен радиатор, монтировать "экран". Выполняется он обычно из фольги и служит отражателем тепла. Теплый поток отражается и возвращается в помещение, нагревая при этом воздух, а не стену.

После всех подсчетов вам необходимо выбрать схему отопления, о которой уже говорилось ранее. Наш выбор неизменен – мы рекомендуем двухтрубную.

Расчет мощности котла

Стоит отметить, что параметр мощности лучше брать с небольшим запасом, так вы обезопасите себя в сильный мороз. Нагревательный прибор спокойно справится с чрезвычайной ситуацией.

Чтобы рассчитать мощность, вам необходимо сложить мощности всех радиаторов (возможно и других приборов, которые будут питаться от котла), умножить эту величину на 1,4 (это коэффициент, учитывающий теплопотери на вентиляцию). Полученную цифру нужно разделить на коэффициент использования мощности и на КПД котла. После чего выбирайте котел из таблицы, который наиболее соответствует получившемуся значению.

Последние заготовки

Когда все расчеты сделаны, вам необходимо замерить все расстояния, чтобы купить нужное количество труб, тройников. Берите все с небольшим запасом. Покупайте котел, согласовывайте все необходимые документы, приобретайте радиаторы и прочие расходники.

Проводим монтаж отопления в частном доме

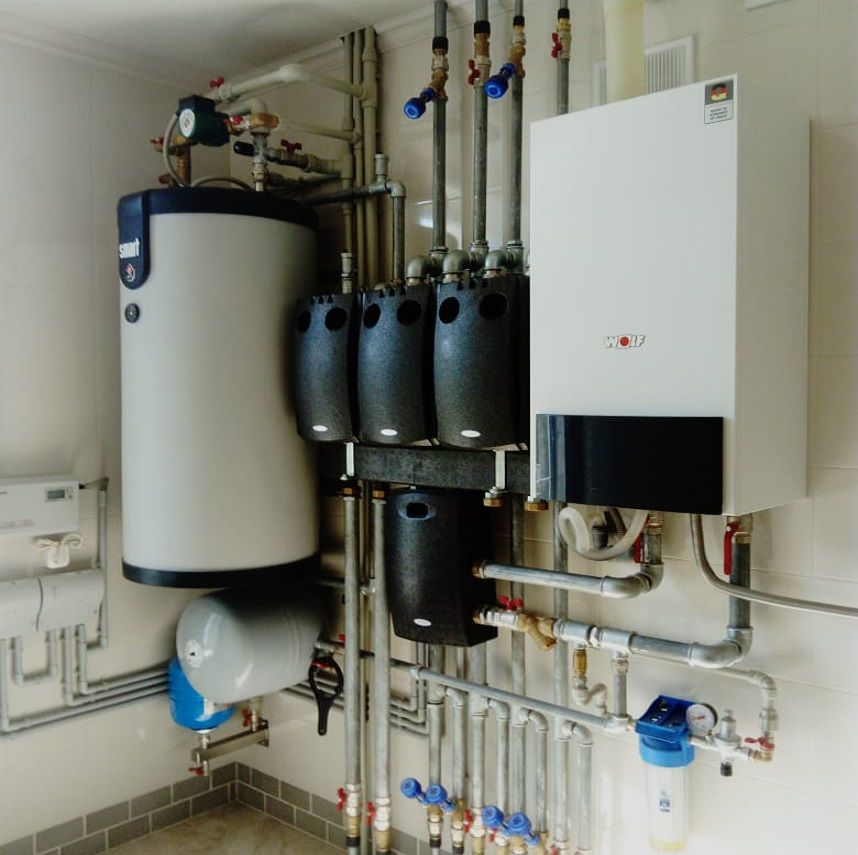

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу.

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

расчет, топливо и теплоносители, схемы, реализация

Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Самотечная система отопления имеет следующие преимущества:

  • Равномерность распределения тепловой энергии
  • Устойчивое действие
  • Автономность от электросетей

У самотечной системы отопления есть и недостатки:

  • Сложный монтаж. Требуется соблюдение угла уклона трубопроводов
  • Значительная протяженность труб
  • Потребность применения разнокалиберных труб
  • Инерционная система. Она снижает степень управления отопительным процессом
  • Потребность нагрева воды до относительно высокой температуры, что ограничивает использование полипропиленовых материалов для труб
  • Значительный объем трубопровода
  • Невозможность подключить «тёплые полы»

Трубы для разводки

Материал труб имеет важное значение при монтаже системы отопления. Довольно часто выбирают изделия из металлопластика, полипропилена, меди

Нередко используются оцинкованные трубы и модели из нержавейки.

Каждый тип труб заслуживает отдельного рассмотрения:

  • Стальные изделия. Их сваривают друг с другом. Если трубы изготовлены из нержавейки или оцинковки, соединение элементов осуществляется на резьбу. Сложность монтажа таких изделия выше, чем в случае с трубами из других материалов. Это объясняет, почему для монтажных работ требуется вызвать профессионалов.

Монтаж отопления - частный дом, установка и схема системы отопления

Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

Состав водяной системы отопления

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

  1. Определение нужного котла для отопления. В тех случаях, когда рассматривается задача, как сделать отопление частного дома, надо учесть следующие факторы:
    • вид топлива, и возможность его обеспечения по доступным ценам;
    • наличие воды;
    • использование горячей воды для других целей, кроме отопления.

    Ответ на эти вопросы определит выбор котла (газовый, твердотопливный и т.д.) и его вид (одно- или двухконтурный).

    Рекомендуем к прочтению:

    Рекомендуем к прочтению:

  2. Каким образом провести монтаж отопления в частном доме (бюджетным или более затратным).
  3. В какой степени автономным и независимым от внешних условий должен быть обогрев, мы делаем отопление в частном доме, опираясь только на собственные ресурсы, или будем использовать еще и внешние, например электричество.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

  • естественным или гравитационным;
  • принудительным.

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому  вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

Система отопления с естественной циркуляцией

Это следующие требования:

  • диаметр подающей трубы должен быть больше, чем остальных труб;
  • необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
  • расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или   нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Установка отопления в частном доме

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

Вертикальная и горизонтальная разводки труб отопления

Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Двухтрубный монтаж

Схема, как выглядит монтаж систем отопления частных домов, приведена на  рисунке:

Двухтрубная схема отопления

Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая   установка отопления в частном доме.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами  выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

Способы подключения радиатора отопления

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

варианты схем, монтаж своими руками, двухтрубное отопление в частном доме,схема двухтрубного отопления.


Эффективность и надежность — требования, которым должна соответствовать двухтрубная система отопления загородного дома. Достигается это не только за счет качества всех ее элементов, но и правильного выбора конструкции. Современные материалы и оборудование позволяют монтировать самые передовые системы, но по-прежнему большинство владельцев предпочитает классическое отопление, чаще всего двухтрубное.

Принцип работы двухтрубной системы

Содержание статьи

Принцип работы двухтрубной системы отопления частного дома наглядно показан на схеме.

Основные этапы:

  1. Теплоноситель (чаще всего это вода) нагревается в котле и поступает одновременно на все радиаторы отопления. Для этого служит подающая труба, мастера ее называют «подача», на рисунке она обозначена красным цветом.
  2. Проходя через батареи вода отдает им часть своего тепла и возвращается в котел по отводящей трубе, или в разговорном варианте «обратке», на схеме она синяя. При этом часть воды, при нагревании увеличившись в объеме, попадает в расширительный бак.

Следует отметить, что теплоноситель поступает на вход каждого нагревательного элемента с одинаковой температурой, или почти одинаковой, если учесть минимальные потери на самой подающей трубе. Таким образом, независимо от длины разводки, каждая батарея будет «запитана» непосредственно от самого котла, а не от предыдущего радиатора. Это ключевое преимущество системы отопления в две трубы перед однотрубной, но не единственное.

Плюсы двухтрубного отопления

Владельцев частных домов система привлекает следующими достоинствами:

  1. Способность системы отопления работать без насоса. Связанно это с тем, что в двухтрубной системе не происходит падение давления и для эффективной работы достаточно естественной конвекции.
  2. Регулировка температуры каждого радиатора проводится с помощью кранов, термостатов. Это позволяет более оптимально распределить теплоноситель по батареям, что не только повышает эффективность, но и позволяет сэкономить на топливе.
  3. Возможность проведения ремонта без остановки всей системы. При повреждении одного из радиаторов, его можно отремонтировать или заменить, перекрыв соответствующие вентили.
  4. Разнообразие вариантов двухтрубной системы. Это позволяет использовать ее в домах различной этажности, независимо от площади и количества помещений.

Недостатки

Основных всего два:

  1. Стоимость. По сравнению с однотрубной, цена значительно выше из-за большего количества материала.
  2. Сложность и трудоемкость монтажа. Имеется ввиду не только монтаж труб, но и строительные работы: сверление отверстий, штробление стен и прочее.

Впрочем, эти недостатки можно частично компенсировать грамотным выбором варианта разводки.

Цены на компоненты для двухтрубной системы отопления

двухтрубная система отопления

Типы разводки

Качественный монтаж системы отопления обеспечивает не только ее последующую эффективность. В процессе строительства требуется решить вопрос эстетичного размещения труб и батарей в комнате, их соответствие интерьеру.

Не последнее значение имеет стоимость. Здесь решающая роль отводится горизонтальному размещению труб в комнате. Возможны два варианта: с верхней или нижней подачей.

Верхняя

Эту схему можно назвать классической, и появилась она вместе с водяным отоплением. В то время еще не было циркуляционных насосов, во всяком случае бытовых. Суть разводки заключается в распределении воды из «подачи», расположенной гораздо выше радиаторов. При этом обратная труба расположена ниже батарей.

Такая разводка предполагает движение воды сверху вниз, что характерно для естественной конвекции. При этом полностью исключено размещение»подачи» ниже батареи. Более того, для большей эффективности она должна располагаться как можно выше, обычно под потолком.

Такая конструкция не всегда «вписывается» в дизайн помещения. Обилие труб визуально загружает комнату, иногда осложняет расстановку предметов мебели. Кроме того, система не будет работать без наклона «подачи» и «обратки». Это создает ощущение кривизны стен и потолка.

Вот почему верхняя разводка считается устаревшей и монтируется когда, по какой либо причине, не хочется или нет возможности использовать насос.

Нижняя

Даже одного взгляда на фото достаточно, чтобы понять, насколько предпочтительнее во всех отношениях выглядит отопление с нижним расположением подающей трубы. В этом случае обязательно нужно предусмотреть вентили в верхней части радиатора, так как при заполнении системы водой в нем возникнет воздушный пузырь.

Трубы расположены ниже радиатора, не загромождают пространство, не привлекают внимание. При желании их даже можно спрятать в стены или пол. На эффективности отопления это никак не скажется.

Естественно, что нижняя разводка двухтрубного отопления предполагает использование циркуляционного насоса. Значит, возникает вопрос монтажа электропроводки и резервного питания, но вряд ли это можно считать серьезным недостатком.

Виды двухтрубных отопительных систем

На практике бывает довольно сложно выбрать отопительную систему для жилого дома. Здесь нельзя допустить ошибки, потом переделать что-либо будет очень трудно. Прежде чем проектировать отопление, нужно сначала выбрать его вид.

С естественной циркуляцией

Конструкция такого типа иногда применяется для обогрева частных домов. В двухтрубном варианте функционирование системы возможно только с верхней подачей. Отсюда вытекают всевозможные недостатки и неудобства. Такую отопительную систему нельзя назвать подходящей для домов с большой горизонтальной проекцией. Чаще всего это одноэтажные здания с большим количеством последовательно расположенных комнат.

Причин тому две:

  1. Для отопления с естественной циркуляцией необходимо соблюдать уклон подающей и обратной труб, что очень трудно сделать на большом расстоянии.
  2. Малое давление в системе не позволяет разносить котел в самый дальний радиатор более, чем на 30 м. Это максимально возможная цифра, на практике нужно рассчитывать на 25 м.

Система с естественной циркуляцией вполне подходит для домов с компактным расположением комнат, в том числе и двухэтажных.

Плюсы и минусы

Система естественной циркуляции имеет несколько несомненных преимуществ:

  1. Долговечность. Отсутствие электрического насоса и низкое давление обеспечивают длительную, безотказную работу данной системы. По оценкам экспертов срок ее службы— до 50 лет.
  2. Энергонезависимость. Система сохраняет работоспособность даже при отсутствии электричества.
  3. Возможность установить насос в случае неэффективной работы, превратив в систему с принудительной циркуляцией.

Недостатков у пассивного отопления больше, и они значительные.

Основные минусы системы:

  1. Низкое давление, создаваемое котлом, вынуждает использовать трубы достаточно большого диаметра, что не выгодно ни с эстетической, ни с экономической точки зрения.
  2. Ограничения по расстоянию.
  3. Медленный, постепенный прогрев.
  4. Необходимость выдерживать уклон «подачи» и «обратки».
  5. Практически невозможно скрыть трубы в стенах.

Система с принудительной циркуляцией

Такое отопление является наиболее инновационным и эффективным. Движение теплоносителя по трубам происходит под воздействием давления, создаваемого электрическим насосом.

Преимущества системы:

  1. Высокая эффективность работы.
  2. Не портит общий интерьер комнаты.
  3. Обеспечивает быстрый и равномерный прогрев всех радиаторов.
  4. Постоянное давление в системе позволяет использовать современные механические устройства терморегулирования.
  5. Этажность отапливаемого здания определяется только производительностью насоса.
  6. Предоставляет более широкие возможности с точки зрения горизонтальной разводки.

Последний пункт наиболее важен при проектировании отопления. Имеется ввиду способ прокладки труб к радиаторам. Выбор оптимального варианта поможет не только более эффективно обогревать комнаты, но и существенно сэкономить.

Тупиковые ветви

Типичный способ реализации данной разводки представлен на рисунке. В данном случае здесь показаны две тупиковые ветки, в которых объединено по 6 радиаторов. На практике их количество может быть любым. Такую разводку еще называют со встречными потоками. Объясняется это тем, что в каждой ветке потоки в «подаче» и «обратке» движутся в разных направлениях.

Тупиковую разводку можно считать наиболее распространенной. Ее популярность связана, в основном, с простотой монтажа.

Основные недостатки:

  1. При монтаже используются трубы разного диаметра. Подающая и обратная труба сужаются по мере приближения к последнему радиатору ветви.
  2. Система может потребовать тщательной балансировки. Иногда один обогреватель может зашунтировать все остальные, то есть, вся ветвь замкнется только через него. Добиться равновесия можно регулировкой потоков с помощью вентилей.
  3. Трудно отрегулировать оптимальную температуру в каждой комнате.

Разводка с попутным движением теплоносителя

В данном случае все радиаторы соединены по кольцу. Это стало возможно благодаря тому, что отводная труба появляется только после того, как теплоноситель проходит первый радиатор. «Подача» заканчивается в последнем радиаторе. В результате, как и положено, к котлу подходят две трубы, а система образует замкнутый контур. Специалисты называют его петлей, или кольцом Тихельмана.

Достоинства разводки:

  • используются трубы одного диаметра;
  • простая балансировка системы;
  • возможность использования термостатических приборов.

Правда, последний пункт справедлив только при периметре на более 35 м.

Лучевая схема

Еще ее называют коллекторной, так как «питание» обогревателей осуществляется из одной области. Вся разводка разделена на несколько тупиковых ветвей, по одной батарее в каждой. Как результат — точная регулировка из одного места и возможность использования труб минимального диаметра. К сожалению, данная система пока не получила достаточного распространения.

Явные достоинства сводятся на нет двумя недостатками:

  1. Высокая стоимость. Требуется большое количество труб и строительные затраты.
  2. Сложность монтажа.

Вообще, достаточно редко можно встретить дом, в котором в чистом виде используется та или иная разводка. Чаще всего при проектировании отопления стараются создать комбинацию из нескольких схем в угоду эффективности и экономии.

Видео описывает разные типы устройства двухтрубной системы отопления.

Технология сборки двухтрубного отопления

Прошли те времена, когда для того, чтобы «сварить» отопление, требовалось громоздкое оборудование, а главное — большой опыт его использования. Сегодня любой желающий может относительно недорого приобрести необходимый комплект инструментов и смонтировать систему своими руками. Конечно, потребуются некоторые навыки, но главное — желание.

При производстве работ последовательность действий должна быть следующая:

  1. Установка котла, именно от него нужно начинать все последующие манипуляции. Местом установки лучше выбрать отдельное помещение, которое должно соответствовать требованиям, предъявляемым к монтажу газового оборудования. Если отопление предполагает естественную циркуляцию, то котел необходимо поставить как можно ниже.
  2. Монтируется расширительный бак. В противовес котлу, для него выбирается самая высокая точка. При этом лучше установить его в отапливаемом помещении. При размещении на чердаках и холодных мансардах нужно позаботиться об утеплении. Желательно продумать, хотя бы примитивную, сигнализацию об уровне воды.
  3. Рядом с котлом, на отводной трубе, монтируется насос. Важно соблюдать направление стрелки. Она должна смотреть на отопительный прибор.
  4. Устанавливаются радиаторы с установленными вентилями для сброса воздуха.
  5. По заранее продуманной схеме монтируется трубопровод. При естественной циркуляции не нужно забывать про обязательный уклон.
  6. К трубопроводу присоединяются радиаторы.
  7. Подключение к водопроводу и канализации. Это нужно для заполнения системы и аварийного сброса из нее воды.
  8. Теперь можно проверить систему на отсутствие протечек.

Следует помнить, что все работы по подключению и первоначальному запуску котла в эксплуатацию должны производить специалисты газовой службы. stove ru порядовки вы можете узнать по ссылке.

Видео

Посмотрите видео, в котором показана пошаговая инструкция монтажа двухтрубной системы отопления своими руками.

Проверенные схемы монтажа системы отопления в частном доме

Автор Евгений Апрелев На чтение 7 мин. Просмотров 5.4k.

Каждый застройщик рано или поздно встает перед выбором (СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

[contents]

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

  • Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
  • Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
  • Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

  • Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.

Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

  • При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

Однотрубная

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией . Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:

  • Гравитационная, открытая.
  • Закрытая с принудительным перемещением.

Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

Двухтрубное исполнение

Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

Существует несколько схем реализации двухтрубного обогрева:

  • Горизонтальная.
  • Вертикальная, с верхней разводкой.
  • Вертикальная, с нижним подводом теплоносителя.

В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.

На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.

Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

  • Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
  • В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.
  • В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.

При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

Выбор лучшей схемы для частного дома

Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.

Разводка отопления от котла в частном доме — схемы разводки труб отопления в доме

Эффективность работы отопительной системы зависит не только от правильного подбора котла по мощности, установки нужного количества радиаторов, но и выбора оптимального варианта их подключения. Разводка отопления в частном доме определяет способ попадания теплоносителя в радиаторы, температуру их нагрева, а значит и микроклимат в помещениях.

Варианты разводки отопления в частном доме

Разводка отопления от котла в частном доме может осуществляться тремя различными способами.

Однотрубная разводка отопления дома

Однотрубную схему еще можно встретить в зданиях, но в современных коттеджах она практически не встречается. Второе название этой схемы – «ленинградка». Оно возникло вследствие того, что данный вариант еще в довоенное время активно использовался в Ленинградской области и был изобретен местными специалистами.

Перемещение теплоносителя происходит на всем протяжении отопительной системы по единому трубопроводу. Разводка отопления от котла представляет собой кольцо. Оно начинается и заканчивается в теплогенераторе. На всем протяжении этого кольца последовательно подключены отопительные радиаторы.

Единственное достоинство данного метода – экономичность и простой монтаж. Но эффективность очень низкая, особенно если сравнивать с более современными вариантами.

Пройдя поэтапно сквозь все отопительные приборы, рабочая жидкость заметно остывает. Тепловая отдача отопительных приборов, дальних от теплогенератора в цепочке, намного ниже, чем у расположенных близко к источнику. Вследствие этого для эффективного отопления дома необходимо приобретать более мощный котел. Данное обстоятельство нивелирует экономию на трубопроводе, особенно если требуется обеспечение отопления в частном доме повышенных габаритов.

Двухтрубная разводка отопления дома

В отличие от предыдущего варианта, в данной ситуации имеются две магистрали. По одной из них (прямой) жидкость перемещается от теплогенератора последовательно ко всем батареям. По второй (обратной), к которой производятся отводы от отопительных приборов, она направляется обратно в котельную. Снижение температуры теплоносителя при данном методе отопления в частном доме тоже возникает, особенно в дальних батареях, но оно существенно меньше, чем в предыдущем случае.

 Разводка труб отопления в доме данным способом имеет существенный недостаток – наличие большого количества соединений. Этим и объясняется второе ее название – тройниковая. Стыки трубопроводов влияют на надежность системы. Поэтому существуют ограничения на применяемые материалы и методы их укладки. В частности, не желательна скрытая укладка труб отопления из полипропилена.

Рекомендуемый материал для скрытой прокладки двухтрубки – сшитый полиэтилен. При открытом способе допускается использование полипропиленовых магистралей. Они выглядят эстетично, а возможное протекание в участках стыков легко обнаружить и (с помощью специалистов) устранить.

Коллекторная разводка отопления в доме

Этот способ наиболее эффективен. При его использовании каждая батарея индивидуально подсоединяется к коллекторной группе посредством прямого и отводного трубопровода. Остывания жидкости, если используется данная разводка отопительных труб, в случае их грамотного монтажа не происходит. Однако ее реализация наиболее затратная как по используемым материалам, так с точки зрения трудоемкости.

Вертикальные схемы разводки

Двух- и однотрубные схемы возможно реализовать вертикальным или горизонтальным методом.

Вертикальная разводка производится в коттеджах с количеством этажей, равным 2 или более. При этом, к вертикально смонтированным стоякам подсоединяются батареи.

Существуют варианты систем с верхним или нижним розливом. Вариант с верхним розливом оптимально использует разность давления жидкости теплого и охлажденного участков отопительного контура. Поэтому его часто можно встретить в системах с естественной циркуляцией. При наличии циркуляционного насоса такая схема сохраняет работоспособность, если он вышел из строя — происходит перестройка на гравитационный принцип.

При нижней подаче нужно организовать принудительное перемещение теплоносителя. Это удорожает систему отопления частного дома, однако, этот механизм дает больший эффект. Помимо этого, нижняя подача жидкости в радиаторы позволяет использовать меньшую суммарную протяженность трубопровода.

Горизонтальные схемы разводки

Горизонтальная схема разводки отопления в частном доме с нижней подачей реализуема, как при коллекторной, так и при одно- и двухтрубной системе. Горизонтальные трубопроводы, подходящие к радиаторам и отходящие от них, предпочтительнее стояков в плане эстетики. Их можно прокладывать скрыто — под полами или в естественных нишах на уровне пола. Вариант гравитационной циркуляции жидкости в контуре при горизонтальной разводке отопления в доме практически не применяется вследствие ее неэффективности, поэтому необходимо приобретение и установка циркуляционного насоса.

Существует три варианта горизонтальной разводки

  1. Коллекторный. Был рассмотрен выше. Наиболее эффективный вариант для обогрева помещений большой площади
  2. Тупиковый. Реализуется только в двухпроводных системах. Нагретый теплоноситель от котла по подающей трубе попадает в радиатор, а затем, отдав тепловую энергию, течет уже в противоположном направлении. Этот способ наиболее экономичный с точки зрения расхода трубопровода, но длина контура в этом случае велика (к тому же протяженность различных контуров разная), что делает затруднительным регулировку системы
  3. Попутный. В отличие от тупиковой разводки отопления частного коттеджа, рабочая жидкость в подающих и обратных магистралях перемещается не в противоположном, а в одинаковом направлении. Все циркуляционные контуры одинаковы по длине, это значительно облегчает регулировку. Но большая суммарная длина трубопроводов приводит к удорожанию системы. Особенно оно заметно, если речь идет об обогреве больших помещений.

Выбор труб для отопления

Эффективное теплоснабжение помещений зависит не только от мощности источника тепла, количества секций радиаторов и от того, насколько грамотно выбрана схема разводки отопления в частном доме. Многое определяется тем, насколько правильно подобраны отопительные магистрали.

Главными критериями, по которым осуществляется выбор отопительных трубопроводов:

  • Диаметр их сечения. Чем он больше, тем выше пропускная способность магистралей, меньше нагрузка на их стенки на разрыв. С другой стороны, увеличение этого параметра приводит к повышению стоимости системы. Наиболее грамотный подход – расчет диаметра труб на этапе проектирования. Но если проект не был выполнен или был недостаточно детализирован, стоит иметь в виду, что наружный диаметр стояков и лежаков при горизонтальной отопительной разводке в частном доме составляет 25-32 мм, а диаметр подводов к радиаторам – 16-20 мм
  • Мощность котла. Чем она выше, тем больше температура теплоносителя. Соответственно, необходимо подбирать магистрали, которые будут по паспортным значениям стабильно это температурное воздействие выдерживать
  •  Площадь отапливаемого пространства
  • Вид прокладки магистралей отопления в доме – скрыто или открыто
  • Используемый вариант разводки
  • Предельное давление в системе, вероятность возникновения гидроударов. Они чаще всего происходят в централизованной отопительной системе. В автономных системах есть возможность предотвращать гидроудары, установив группу безопасности и расширительный бак. Однако полностью исключить их вероятность нельзя

Материал отопительных трубопроводов

Большое значение имеет материал трубопроводов. Разводка отопления в доме может бы ть выполнена с использованием трубопроводов из следующих материалов:

Сталь (обычная или нержавеющая)

Ее преимущества – высокая теплопроводность, прочность (позволяет выдерживать перепады давления и другие механические воздействия), низкий коэффициент теплового расширения, длительный срок службы. Трубы из «черной» стали сравнительно недорогие.

Недостатки – большой удельный вес (как следствие – повышенная трудоемкость монтажа), невозможность гибких соединений без специальных отводов. Кроме того, недостатком обычной стали является подверженность коррозии, а нержавеющей – высокая цена;

Медь

Существуют отожженные и неотожженные медные трубы. Процесс отжига состоит в нагреве до высокой температуры с последующим резким охлаждением. Неотожженные трубопроводы очень прочные (могут выдерживать давление в системе до 400 Мпа), но не обладают должной гибкостью. После отжига прочность значительно уменьшается, но приобретается эластичность и устойчивость к температурным перепадам.

Разводка отопления от котла в частном доме медью обладает достоинствами: низкий по сравнению со сталью удельный вес, стойкость к воздействию высоких температур, низкий коэффициент теплового расширения, эстетичный внешний вид (поэтому медные трубопроводы часто используют при открытом монтаже).

Однако следует помнить, что медь вступает в электрохимическую реакцию с алюминием, поэтому нельзя медные трубы состыковывать с алюминиевыми радиаторами. Другие недостатки – чувствительность к составу теплоносителя (твердые фракции могут повредить внутренние стенки из-за мягкости металла), высокая цена самих труб и фитингов.

Полипропилен

Этот материал не подвергается коррозии и к химическому воздействию, доступен по цене. Кроме того, у него низкий удельный вес, поэтому разводка труб отопления из полипропилена — несложный процесс. Они хорошо смотрятся в интерьере помещений, часто укладываются при открытом монтаже в двухтрубной системе.

Главные недостатки — низкая устойчивость к гидроударам (в первую очередь это касается неармированного полипропилена), и к высокой температуре теплоносителя. Некачественный монтаж соединений может легко привести к потере герметичности. Поэтому полипропиленовые трубопроводы не рекомендуется укладывать скрытым способом в тройниковой системе, где много стыков.

Сшитый полиэтилен

Основные преимущества — эластичность, высокая прочность (материал способен выдерживать давление до 10 бар), небольшой удельный вес, устойчивость к высоким температурам и химическим воздействиям, простота монтажа и обжима фитингов, гладкая внутренняя поверхность (что практически исключает вероятность засоров). Кроме того, полиэтиленовые трубы имеют длительный срок службы — до 50 лет.

Недостатки — высокая цена, низкая способность держать форму. Из-за этого, при открытом монтаже, трубопроводы провисают, их приходится фиксировать часто расположенными хомутами. Это портит интерьер помещений. Поэтому (а также в силу высокой прочности соединений) полиэтиленовые магистрали применяются при монтаже скрытым способом.

Металлопласт

Этот материал устойчив к высокой температуре и химическим воздействиям, обладает высокой прочностью. Трубы из него можно состыковывать со стальными участками. Это важно, когда приходится заменять участок отопительного контура.

Однако металлопластик критичен к низким температурам — при замерзании теплоносителя они могут лопаться. Еще один недостаток – низкая устойчивость к воздействию УФ-лучей.

Советы и рекомендации

  • Перед тем, как приобретать материалы и производить укладку магистралей рекомендуется заказать проект будущей отопительной системы. Это значительно уменьшит вероятность ошибок. Если проект по каким-либо причинам не выполняется, то необходимо произвести инженерные расчеты – теплотехнический и гидравлический
  • Если осуществляется скрытая разводка труб отопления в доме по тройниковой схеме, необходимо использовать трубопроводы из сшитого полиэтилена (это более предпочтительный вариант) или металлопласта с пресс-фитингами. Эта схема предполагает большое количество соединений, поэтому предъявляются повышенные требования к их надежности
  • Если выполняется скрытая прокладка труб отопления в частном доме, то перед тем, как скрыть магистрали в полу, необходимо выполнить гидравлические испытания. В случае обнаружения неполадок устранить их и протестировать повторно. И только после этого заливать или закрывать трубопроводные магистрали
  • При открытом монтаже следует отдавать предпочтение магистралям из меди или полипропилена как наиболее эстетичным
  • В системах с гравитационной циркуляцией теплоносителя котел целесообразно устанавливать ниже уровня отопительных радиаторов. Наилучший вариант — использование для этих целей подвальных или цокольных помещений. Чем больше будет разница по высоте, тем выше будет давление в системе, и тем эффективней она будет работать
  • Если по каким-либо причинам затруднительно осуществить скрытую укладку трубопроводов, но при этом есть желание не испортить интерьер помещений, то магистрали можно спрятать в пластиковых кабель-каналах. Другой вариант — использовать для этих целей гипсокартонную перегородку, за которой производить монтаж магистралей
  • Если разводка отопления в частном доме производится по тупиковой горизонтальной схеме, рекомендуется производить балансировку. Она заключается в установке дросселей на ближайшие к источнику тепла радиаторы. Это делается для ограничения циркуляции теплоносителя через эти радиаторы. В противном случае основной поток будет проходить через них, а в дальних радиаторах теплоноситель будет постепенно остывать
  • При прокладке отопительных магистралей следует избегать резких последовательных переходов по высоте (подъемов и спусков). В образовавшихся «горках» будет накапливаться воздух, препятствующий циркуляции теплоносителя. Если такая траектория необходима, и сделать по-другому нельзя, вверху устанавливаются клапаны, через которые воздух будет своевременно выпускаться
  • При использовании трубопроводов из сшитого полиэтилена и металлопласта настоятельно рекомендуется использовать инструмент и фитинги, которые изготавливают производители или рекомендуемые ими. В противном случае качество соединений может оказаться низким, что может привести к нарушению герметичности
  • Если применяется коллекторная разводка труб отопления в частном доме, и планируется монтаж, как радиаторов, так и водяных «теплых полов», необходимо, на «теплые полы» подавать теплоноситель, температура которого существенно ниже. Температура жидкости в радиаторах при необходимости может достигать 80-90 градусов С, в то время, как в трубах «теплых полов» она не должна превышать 50-55 градусов С. Превышение этой температуры может привести к повреждению напольного покрытия
  • При однотрубной отопительной системе не рекомендуется установка более 5-6 радиаторов. В противном случае дальние от котла батареи будут очень плохо прогреваться и, соответственно, в помещениях будет низкая температура
  • Если трубы соединяются друг с другом с помощью пайки, не следует передерживать паяльник в месте их соединения. Это может привести к уменьшению в этом месте внутреннего диаметра магистрали, созданию «узкого места» в системе
  • Желательно, чтобы длина отопительного контура при естественной циркуляции теплоносителя не превышала 30 метров, иначе равномерного прогрева может не происходить. В этом случае следует приобрести и установить циркуляционный насос, перейти к схеме с принудительным перемещением теплоносителя. Это является эффективным решением проблемы

Существуют и другие нюансы, которые необходимо учесть при организации системы теплоснабжения коттеджа. Не торопитесь, и перед началом работ подробно изучите технические особенности. Это поможет Вам организовать полноценный контроль над работой выбранных Вами Подрядчиков.

Читайте другие статьи по данной тематике
Услуги по данной тематике

Отопление в частном доме. Схема разводки отопления дома

Существуют различные схемы систем отопления в частных домах. У каждого есть свои особенности работы, а также достоинства и недостатки. Ту или иную схему отопления частного дома нужно подбирать для каждой конкретной ситуации, иначе вместо комфорта и уюта можно получить большие проблемы.

Отопительный контур по типу циркуляции теплоносителя

По способу циркуляции воды в отопительных контурах выделяют две основные схемы - с естественным и принудительным движением теплоносителя.Естественная, или гравитационная схема отопления частного дома основана на разнице плотности воды. Для нагретого теплоносителя характерна небольшая плотность, в результате чего он обратным ходом вытесняется в контур. Чтобы обеспечить самотечный поток жидкости, необходимо прокладывать трубопроводы с небольшим уклоном.

Основное преимущество гравитационной системы состоит в следующем: ее устройство не требует закупки сложных агрегатов и оборудования. Такая схема независима от других инженерных сетей, а главное - легко монтируется.

Несмотря на превосходство в простоте, такое распределение тепла в частном доме (фото показано ниже) имеет некоторые ограничения. Не рекомендуется использовать в жилых помещениях с большой площадью, поскольку гравитационное движение воды предусмотрено только в контуре, длина которого составляет примерно 30 метров.

Принудительное перемещение теплоносителя осуществляется циркуляционным насосом, в состав которого входит насосный контур. Использование данных систем не ограничено (кроме обеспечения бесперебойного питания насосных агрегатов).

Схема трубопроводов

В процессе организации системы отопления Важным моментом является разводка отопления в частном доме. Все квартирные приборы водоснабжения или теплоснабжения подключаются к общей системе по определенной схеме.

Многое зависит от того, как сделана разводка. Он может быть горизонтальным или вертикальным. В последнем варианте магистральный трубопровод скрыт в подвале, а от него через квартиры проходит множество трубопроводов меньшего диаметра.Такая разводка дешевле и намного проще горизонтальной схемы. Он может быть однотрубным или двухтрубным.

Вертикальная однотрубная система

В этом варианте разводки подводящий трубопровод проложен под потолком верхнего этажа или на чердаке. Теплоноситель подается к нагревательным приборам по ряду вертикальных стояков. Главное достоинство такой схемы - минимальная протока трубопроводов.

Однако есть и недостатки:

  • Отсутствие регулировки.
  • Невозможность отключения отдельного отопительного прибора.
  • Выбег отопительных приборов.

При однотрубной разводке теплоноситель движется по единому целостному контуру через все отопительные приборы. В двухтрубной системе два стояка - из одного теплоноситель поступает в подогреватель, а в другой выходит.

Такая разводка тепла в частном доме (без закрывающихся участков, нерегулируемая) применяется, если требуется естественная циркуляция теплоносителя.

Вертикальная двухтрубная система с нижней разводкой

В такой системе подводящий и обратный трубопроводы прокладываются над полом нижнего этажа или в самом полу, вода поступает в каждый отопительный прибор независимо. На верхних радиаторах рекомендуется установить вентиляционные клапаны, которые необходимы для удаления воздуха из системы.

Такие системы имеют следующие преимущества:

  • Возможность отключения отдельного нагревательного устройства.
  • Хорошая настройка системы.
  • Система теплого пола может быть включена по мере возведения здания.
  • На верхнем этаже нет линии подачи и стояков.
  • Устранение перерасхода отопительных приборов.

Недостатки:

  • По сравнению с однотрубной разводкой в ​​двухтрубной системе длина трубопроводов увеличивается.
  • Невозможность установки квартирных теплосчетчиков (впрочем, в таких домах есть домовые счетчики, что по первичным затратам намного выгоднее).

Горизонтальная двухтрубная система с разводкой по периметру

При таком распределении тепла в частном доме (схема приведена ниже) предусмотрены подводящий и обратный трубопроводы, которые проложены по периметру каждого этажа. На всех обогревателях установлены краны для стравливания воздуха.

Для данной системы характерны следующие преимущества:

  • Систему можно отключать по этажу.
  • Отсутствие стояков на всех этажах (кроме основного).
  • Допускается использование отопительных приборов с нижним подключением.
  • Прокладка магистральных трубопроводов в цоколе или перекрытии не только сокращает количество открытых коммуникаций, но и улучшает общий вид помещения.
  • Возможность установки квартирных теплосчетчиков.

Недостатки:

  • На длинных ответвлениях необходимо устанавливать компенсаторы.
  • Наличие воздушных клапанов на каждом ТЭНе немного усложняет эксплуатацию.

Напольная двухтрубная система с коллектором на каждом этаже

Такое распределение тепла в частном доме предполагает напольное расположение приточного и обратного коллекторов на основном стояке. Линии подачи и возврата от коллекторов напрямую подключены к каждому радиатору.

Данная система рекомендована для использования с использованием металлопластиковых труб. Отличается всеми достоинствами горизонтальных двухтрубных систем отопления. Единственный недостаток - большая длина питающей сети.Однако это компенсируется тем, что количество соединений труб уменьшается.

На сегодняшний день такая планировка в индивидуальном строительстве становится все более популярной.

Типы схем отопления для двухэтажных домов

На этапе проектирования должно быть разработано наиболее оптимальное распределение отопления в частном доме (2 этажа). Только в этом случае система отопления будет выполнять свои функции в полной мере.

Нагревательные схемы, применяемые для двухэтажных конструкций, делятся на две основные группы - с естественным и принудительным движением жидкости.Из названия ясно, чем одно отличается от другого. Так, во втором случае для циркуляции жидкости используется насос, с которым теплоноситель движется в системе, в первом - самостоятельное движение воды.

Контур с естественной циркуляцией

В системе с естественным движением теплоносителя есть как положительные, так и отрицательные стороны. Главное преимущество заключается в том, что такая схема системы отопления частного дома непостоянна.

К недостаткам можно отнести сложность монтажа (необходимо соблюдение уклона), а также необходимость использования трубопроводов большого диаметра, что сказывается на внешнем виде помещения.

Электропроводка с принудительной циркуляцией

Схема с принудительным перемещением теплоносителя - это наиболее оптимальный вариант для двухэтажных домов. В нем предусмотрен специальный циркуляционный насос, который циркулирует жидкость в системе.

Также можно использовать отопление в частном доме с настенным котлом (см. Фото ниже).

Трубы для систем отопления

Для прокладки автомобильных дорог могут использоваться металлопластиковые, полипропиленовые, медные, стальные, а также трубы из оцинкованной или нержавеющей стали.

Сталь

Во время монтажа стальные трубопроводы, сварные, оцинкованные и нержавеющие трубы предпочтительно соединять с помощью резьбовых соединений. Если схема отопления в частном доме с настенным котлом предусматривает использование металлических труб, желательно обратить особое внимание на подбор квалифицированных рабочих.

На сегодняшний день металлические трубы при строительстве коттеджей используются достаточно редко. Это напрямую связано с их дороговизной и сложностью монтажных работ.

Медь

Медные трубы - самый надежный вариант для установки

Установка центрального отопления: подробности установки

Установка центрального отопления: какую цену ожидать

Установка новой системы центрального отопления невероятно затратна. Подумайте обо всех необходимых компонентах, и вы сможете начать визуализировать высокую общую стоимость как предложения, так и рабочей силы.

Со всем необходимым вам нужно иметь общее представление о стоимости, чтобы избежать неприятных сюрпризов.Если вы знаете среднюю цену системы центрального отопления, вы будете лучше осведомлены при определении разумности предложения.

При этом тип системы отопления и конкретные детали установки могут сильно различаться в зависимости от множества факторов в вашем доме. Из-за этого сложно рассчитать точную цену. Ожидайте большой разброс цен и что получение нескольких котировок и средних значений - лучший способ определить точную цену.

Стоимость установки системы центрального отопления
Задача Стоимость Детали
CHS для дома с 2 спальнями 2180 фунтов стерлингов - 2700 фунтов стерлингов - Включает газовый котел, 6 радиаторов, детали резервуара для воды, трубопроводы и дополнительные детали
CHS для дома с 3 спальнями 3230 фунтов стерлингов - 4350 фунтов стерлингов - Включает газовый котел, 9 радиаторов, резервуар для воды, трубопроводы и дополнительные детали
Открытая вентиляция CHS 3800 фунтов стерлингов - 4000 фунтов стерлингов - Включая стоимость фитинга
Герметичный CHS £ 4,000 - £ 5,500 - Включая стоимость фитинга

Найдите подходящую компанию

Ваша система центрального отопления жизненно необходима для теплого и уютного дома.Вот почему вы хотите сделать правильный выбор. Вместо того, чтобы принимать поспешное решение и обращаться к первой или самой дешевой компании, найдите время, чтобы осмотреться.

Если вы выберете самые дешевые модели и установщики, качество может быть невысоким, а при установке могут возникнуть сбои, что в дальнейшем приведет к непредвиденным расходам. Избегайте лишних затрат и головной боли, сравнивая компании центрального отопления. Укажите свою информацию в форме запроса расценок , получите до 5 ценовых предложений от местных, надежных профессионалов и сэкономьте до 40%.

Что включает в себя установка центрального отопления?

Для того, чтобы установить центральное отопление, есть много других задач, помимо установки котла и радиаторов. Система центрального отопления сложна и состоит из нескольких компонентов, которые зависят от выбранного вами типа.

Вам нужно будет установить бойлер, резервуары для хранения воды, радиаторы, трубы, расширительные баки, насос, элементы управления и различные другие компоненты. В особых случаях вы можете выбрать установку полов с подогревом или тепловентиляторов.

Вы можете самостоятельно выполнить некоторые аспекты установки центрального отопления, такие как трубопроводы и радиаторы. Вы также можете установить электрические системы и элементы управления, если можете.

Однако вам потребуется аккредитованный подрядчик для подключения к системе газоснабжения и проверки того, что все установлено правильно.

Хотя фактическая работа по установке центрального отопления является сложной, ее можно сузить до 6 основных шагов.

  • Выберите тип котла и модели радиаторов в зависимости от ваших потребностей и соответствия вашему дому.
  • Найдите подходящее место для вашего котла и установите котел и его различные компоненты.
  • Установите радиаторы в комнатах вокруг вашего дома.
  • Проложите трубы по всему дому и подключите их к клапанам котла, радиаторам, резервуарам для воды и выходам.
  • Убедитесь, что все вентиляционные отверстия радиатора закрыты, и заполните систему водой. Продуйте каждый радиатор, чтобы удалить как можно больше воздуха.
  • Включите бойлер, чтобы нагреть воду.Отрегулируйте поток горячей воды на каждом радиаторе с помощью клапанов.

Сэкономьте до 40% на установке центрального отопления

Установка полной системы центрального отопления с котлами, радиаторами, трубопроводами и средствами управления - дорогое мероприятие. Из-за больших вложений вы, вероятно, захотите максимально сократить расходы, не жертвуя качеством.

Для этого отправьте запрос на расценки нескольким подрядчикам - сравните их цены, уровень услуг и возможности, чтобы найти для вас подходящую компанию .Форма заполняется всего за 1 минуту, после чего вы получите до 5 ответов на ваш почтовый ящик с ценовыми предложениями от компаний, работающих в вашем регионе.

Водоснабжение в частном доме. Монтаж и установка водопровода

При строительстве индивидуального жилья один из важных моментов - устройство водопровода и канализации. Эти две системы тесно взаимосвязаны. Водоснабжение в частном доме - это норма, а не предмет роскоши? как это было совсем недавно.Современный человек не мыслит своего существования без удобств, и это вполне понятно.

Сделать водопровод в частном доме своими руками может заинтересованное лицо. Его важно правильно рассчитать и спроектировать еще на этапе проектирования дома. При возведении фундамента необходимо выполнить шрот и подготовить каналы для прокладки труб. На этом же этапе выполняется подключение к централизованной сети, если есть такая возможность.Труба врезается и снимается.

Часто водопровод в частном доме, особенно если речь идет о загородном строительстве, подразумевает организацию автономной системы водоснабжения. В этом случае решений может быть два: колодец или колодец. Если водоснабжение в частном доме планируется на сезонное краткосрочное использование, то требованиям вполне может удовлетворить скважина. Такой вариант будет дешевле, чем бурение скважины, но нужно помнить, что качество воды в системе будет намного хуже.Скорее всего, эту жидкость можно использовать только в технических целях, либо подвергнуть многоступенчатой ​​очистке.

Если водопровод рассчитан на регулярное использование, в том числе в зимний период, оптимальным вариантом для автономной системы будет колодец. Качество воды по сравнению с колодцем намного выше. Кроме того, рекомендуется установить фильтры на входе для очистки. Это положительно скажется на работе всех приборов, потребляющих воду, таких как стиральная машина, посудомоечная машина и даже утюг.Также на кухне следует установить дополнительный очищающий фильтр для получения воды, пригодной для питья.

Установка

Водоснабжение в частном доме можно разделить на две основные составляющие - внешнюю часть и внутреннюю. Это не зависит от способа подключения.

Как уже писалось ранее, еще на стадии разработки Проект дома должен быть подготовлен и тщательно продуман проект водоснабжения и канализации.Работы по прокладке снаружи сети можно производить уже на этапе фундаментных работ. В этом случае трубы, ведущие к дому, следует прокладывать под землей. Возможны два варианта: либо ниже уровня промерзания почвы, либо трубы необходимо дополнительно утеплить. Делается это во избежание замерзания зимой.

Работы по прокладке коммуникаций внутри здания должны проводиться до внутренней отделки, чтобы можно было проверить систему без повреждений в случае протечки.Для более рациональной работы насосной станции, если речь идет об автономной системе, принято использовать накопительные резервуары, из которых вода поступает непосредственно в приборы. Прямая замена источника на устройство подходит только в случае нерегулярного использования. В противном случае это приводит к дополнительному расходу энергии и износу насосной системы.

Типы систем центрального отопления


Если вам необходимо заменить или обновить систему центрального отопления, наше полное руководство по системам центрального отопления поможет вам сделать правильный выбор для вашего дома.

При выборе наилучшего варианта обогрева дома следует учитывать множество факторов.

Размер необходимого вам бойлера напрямую зависит от количества радиаторов и расхода горячей воды в вашем доме. Например, если вы живете один в квартире с одной спальней, то, возможно, довольно скромный комбинированный котел мощностью 12 кВт легко удовлетворит ваши потребности в центральном отоплении. В качестве альтернативы, если у вас большая семья, живущая в загородном доме с семью спальнями, вам может потребоваться бойлер мощностью более 50 кВт, чтобы обеспечить достаточную мощность для нагрева воды для всех и радиаторов.

Скорее всего, вы попадете где-то посередине, и в этом случае перед вами будет несколько различных вариантов. Прежде чем идти дальше, стоит проверить, какой у вас тип отопительной системы.

Стоимость поставки и установки нового котла будет варьироваться в зависимости от марки, размера и стоимости установки. Затраты на установку значительно возрастут, если вы решите заменить имеющуюся систему на совершенно другую; в зависимости от состояния вашей текущей системы отопления это может оказаться рентабельным, а может и не оказаться.

Также важно отметить, что может быть значительная разница в цене от установщика к установщику. В Boiler Guide мы рекомендуем сравнить как минимум два предложения, чтобы убедиться, что вы получаете наиболее конкурентоспособную цену.



Газовые и электрические системы

О центральном отоплении редко задумываешься. Мы все принимаем это как должное и просто предполагаем, что, когда наступает холодное утро, наш бойлер и радиаторы готовы к работе.

Но что надежнее? Система электрического или газового отопления? Что дешевле запустить?

В следующих нескольких разделах мы стремимся ответить на эти вопросы, чтобы понять, стоит ли переходить на электрическую систему или наоборот.

Как работает система газового отопления

Газовые системы отопления наиболее распространены в Великобритании. Этот тип центрального отопления известен как «мокрая система», когда газовый котел нагревает воду, которая обеспечивает отопление через радиаторы и горячую воду через краны в вашем доме.Вот как они работают, шаг за шагом:

  1. Газовый котел имеет постоянную подачу природного газа, поступающего в него из трубы, которая выходит в газовую магистраль на улице.
  2. Газовые форсунки направляются на трубу с холодной водой, нагревая ее примерно до 60 градусов Цельсия.
  3. Водопроводная труба составляет одну небольшую секцию большого непрерывного контура трубы. Эта сеть путешествует прямо по вашему дому.
  4. Он по очереди проходит через каждый радиатор горячей воды и снова возвращается в котел.
  5. Когда вода протекает через радиаторы, она отдает часть тепла, по очереди нагревая каждую комнату. Котел должен продолжать гореть, чтобы поддерживать достаточно высокую температуру воды для обогрева дома.
  6. Электрический насос используется для направления потока воды по контуру трубопроводов и радиаторов.
  7. В некоторых домах без подключения к газовой сети будет использоваться сжиженный нефтяной газ (СНГ) или мазут, которые работают аналогично газу, но только более дорогие в эксплуатации.

Каковы текущие расходы на газ

Газовые котлы могут обеспечить значительную экономию. По некоторым оценкам, эта сумма составляет до 250 фунтов стерлингов в год по сравнению с другими видами топлива, такими как нефть, уголь или СНГ.

Высокоэффективные конденсационные газовые котлы могут преобразовывать до 90 процентов потребляемого топлива в полезное тепло. Конденсационные газовые котлы также производят значительно меньше углекислого газа или CO2, чем обычные газовые котлы, а также уменьшают количество тепла, теряемого из дымохода.

Преимущества владения газовой системой

Газ - это высокоэффективное топливо, а это означает, что вы получаете хорошую отдачу от каждой единицы энергии. В отличие от систем на жидком топливе или сжиженном газе, вам не нужно хранить топливо с газовым отоплением. Кроме того, относительно просто заменить стандартный газовый котел современным высокоэффективным конденсационным котлом.

Недостатки владения газовой системой

Цены на газ продолжают расти и, вероятно, останутся высокими. В качестве ископаемого топлива газ выделяет углекислый газ при сжигании и поэтому не считается чистым источником энергии.Газовые котлы нуждаются в ежегодном обслуживании для обеспечения их эффективной работы.

Кроме того, подключение вашей собственности к газовой сети может быть дорогостоящим, если вы еще не подключены.



Системы центрального электрического отопления

Электрический котел может заменить малый и средний газовый котел, и по мере развития технологий мы видим, что электрические котлы способны удовлетворить потребности гораздо более крупных домов.

Для них, как правило, требуется меньше компонентов, чем для их газовых аналогов, что делает их чрезвычайно легкими, маленькими и компактными, часто совершенно бесшумными, а главное преимущество - 100% эффективность.Электроэнергия по-прежнему относительно нова на рынке центрального отопления, и вы обычно найдете их в сельской местности, где поставки нефти или газа не так доступны.

Однако сейчас мы видим некоторые новые жилые дома или квартиры, которые по своему выбору оснащаются электрическими котлами из-за их экологических преимуществ.

Если вы подумываете о переходе с газа на электричество, имейте в виду, что затраты на преобразование вашей системы отопления могут оказаться значительными, если учесть новые затраты на трубопровод, бойлер и установку.

Преимущества системы центрального электрического отопления

  • Если в вашем районе нет магистрального газа, электрическое центральное отопление является доступной альтернативой накопительным нагревателям, масляным или сжиженным нефтяным газам
  • Может работать по дешевому тарифу на электроэнергию
  • Тепло доступно по запросу, где и когда оно вам нужно
  • Меньше требований к обслуживанию, чем у газовых систем
  • Электрические системы эффективны на 100%

Дешевле отапливать дом газом или электричеством?

Газовая система центрального отопления, скорее всего, будет дешевле в долгосрочной перспективе.Электрические котлы эффективны на 100%, тогда как у хорошего современного газового котла КПД составляет около 95%. Как и следовало ожидать, часть энергии газовых котлов теряется из-за тепла.

Даже при нехватке энергоэффективности электрические котлы просто не могут конкурировать с дешевым газом стоимостью 4 фунта / кВт · ч.

Если вы все еще не уверены, какая система центрального отопления подходит для вашего дома, лучше всего обратиться к профессиональному инженеру. Отправьте нам запрос сегодня, и до 3-х местных установщиков свяжутся с вами, чтобы оценить, проконсультировать и предоставить расценки на замену бойлера.



3 самые популярные системы центрального отопления

Существует широкий спектр систем центрального отопления, которые можно классифицировать следующим образом:

1. Комбинированная котельная система

Система центрального отопления с комбинированным котлом является сегодня самой популярной.

Этим системам не требуется бак подачи, расширительный бак или накопитель горячей воды, поскольку они нагревают воду по мере необходимости. Это означает, что они занимают намного меньше места, а также являются экономичными - они нагревают только ту воду, которая вам нужна.

  • Комбинированный котел нагревает воду по требованию, не требуя резервуаров на чердаке
  • Электронное управление, подключенное к вашему котлу
  • Электропитание подается напрямую в комбинированную систему
  • Современные радиаторы с термостатическим управлением соответствующего размера
  • Отлично подходит для экономии места
  • Хорошо работает с душем
  • Бесконечное количество горячей воды по запросу
  • Очень экономично - вы нагреваете только то, что используете
  • Нет риска замерзания трубопровода на чердаке
  • Меньше необходимости в трубопроводе, поэтому установка обычно дешевле

Как и другие системы, у комбинированных котельных есть свои недостатки.Основная из них заключается в том, что их скорость потока может быть довольно низкой, так как вода должна быть нагрета, когда она проходит через котел, т.е. нет накопленной горячей воды, на которую можно было бы набрать.

Это означает, что они не подходят для домов с двумя или более ванными комнатами, поскольку одновременное использование двух выходных отверстий еще больше снизит расход.

Комбинированные котлы имеют две тепловые мощности:

  1. Горячая вода для кранов и душа
  2. Горячая вода для вашей системы центрального отопления и радиаторов

Для подачи горячей воды в краны и душ требуется больше усилий и, следовательно, тепла, чем для ваших радиаторов, поэтому при выборе правильной системы центрального отопления для вашего дома вы должны учитывать то количество горячей воды, которое потребуется вашему дому. .

Воспользуйтесь нашим инструментом сравнения, чтобы просмотреть весь спектр доступных комбинированных котлов и получить расценки на установку от местных надежных инженеров-теплотехников.

2. Системы отопления под давлением

Эти системы обеспечивают подачу горячей воды под давлением через краны в вашем доме.

  1. Вода забирается из водопровода и нагревается вашим бойлером
  2. Затем он хранится в резервуаре для хранения (так называемый невентилируемый цилиндр) до тех пор, пока не потребуется.
  3. Когда вы открываете кран в доме, холодная вода из водопровода выталкивает нагретую воду в систему центрального отопления и выводит ее через кран

Давление на выходе из системы отопления высокого давления такое же, как давление в сети, которое в большинстве случаев намного выше, чем вы обычно испытываете.

Эти конкретные системы центрального отопления хороши, если у вас вначале высокое давление в сети, но если давление в сети низкое, то система не подходит. Они также могут быть дорогостоящими в установке, и некоторые органы требуют предоставления им сертификата годового обслуживания .

Вы хотите быть на 100% уверены, что давление и расход в вашей сети достаточно высоки для питания системы центрального отопления, работающей от сети. Если вы столкнулись с трудностями и расходами, связанными с установкой этого типа системы отопления, но из душа выходит струйка воды - вы мало что можете сделать, чтобы исправить это на данном этапе.

3. Обычные / обычные котлы

В этих системах центрального отопления используется бойлер - обычный или системный - для нагрева и радиаторов, и горячей воды. Горячая вода циркулирует по системе и затем хранится в резервуаре с горячей водой до тех пор, пока она не понадобится.

Вода, которая поступает в котел для отопления, часто поступает из питающего бака или расширительного бака на чердаке дома, и это гарантирует, что объем воды в системе всегда находится на оптимальном уровне.

В дополнение к резервуару для корма обычно присутствует резервуар большего размера, который пополняет резервуар с горячей водой, когда вода используется в домашнем хозяйстве.

Вода из этого резервуара втягивается в систему только под действием силы тяжести - отсюда и название системы центрального отопления. Основным недостатком системы этого типа является то, что вам необходимо пространство на чердаке для двух резервуаров и сушилки или аналогичное пространство для резервуара с горячей водой.

Эти гравитационные системы отопления могут работать хорошо, особенно если вы живете в зоне с низким давлением в сети, поскольку гравитационный аспект этой системы может обеспечить вам приличное давление воды, если давление в сети не соответствует работе.

Тем не менее, вы обнаружите, что профессионалы в области отопления, как правило, больше не рекомендуют этот тип системы центрального отопления, поскольку есть немало недостатков. Например, необходимость в двух резервуарах на чердаке и цилиндре в сушильном шкафу может означать, что затраты на установку начнут расти, учитывая необходимость в дополнительных трубопроводах и резервуарах.

Если вы живете в старой собственности, в которой уже есть система центрального отопления в обычном стиле, то может быть дешевле просто заменить определенные элементы, такие как, например, резервуар на чердаке, вместо того, чтобы демонтировать все это и заменять чем-то другим, например система сетевого давления.



Котлы настенные

Большинство котлов, производимых сегодня, предназначены для настенного монтажа, а более компактные и легкие теплообменники созданы из таких материалов, как легкий чугун, нержавеющая сталь, медь или алюминий.

Настенные котлы выпускаются во многих версиях, например, с вентилятором или закрытым дымоходом. Как и в случае с большинством новых котлов, настенный котел должен иметь «байпас системы», который необходим для фильтрации воды по всему котлу, чтобы предотвратить часто громкий шум, который, как известно, создают котлы, называемый «байпасом системы». литлинг ».

Автономные котлы

Обычно эти напольные котлы создаются достаточно узкими, чтобы их можно было плотно разместить между встроенными кухонными гарнитурами, как и другие приборы. Их можно установить и в других подходящих местах. Отдельно стоящие котлы были популярным выбором в 70-х и 80-х годах, но все еще остаются отличным вариантом для домовладельцев, у которых сейчас может не хватить места на стене для настенного котла.

Конденсационные котлы

Этот тип котла может похвастаться эффективным «теплообменником», который позволяет рециркулировать тепло, а не терять его в дымоходе котла, что делает его более энергоэффективным и, следовательно, значительно снижает затраты на топливо для владельца.

Одна из проблем, часто упоминаемых при работе с конденсационными котлами, - это эффект дымохода, создаваемый дымоходом, который часто принимают за пар. Шлейф возникает из-за капель воды, которые удерживаются во взвешенном состоянии в дымоходе котла, и не представляет опасности, хотя считается неприятностью и будет происходить в течение всего времени работы котла. Из-за этого размещение конденсационного котла может быть затруднено.



Бытовая техника и электроника в доме (2)

Люди используют этот прибор для разогрева и приготовления пищи в закрытом помещении.Вы можете жарить или запекать пищу в ..........
утюг
сушилка
стиральная машина
духовка

Люди могут смотреть программы на .......... В настоящее время они обычно отображают программы в цвете и часто представляют собой разновидность плоского экрана.
стереосистемы
радиоприемники
DVD
телевизоры

Мужчины часто используют электрический ......... для бритья лица. Они также могут использовать их для лепки бороды, усов и козлиных бородок.
блендеры
горшки
сковороды
бритвы

A ......... используется для вызова людей из дома и работает по наземным линиям связи. Вы также можете принимать входящие звонки с помощью этого устройства.
телевизор
радио
телефон
видеомагнитофон

......... часто используются для сложения, вычитания, деления и умножения чисел.
Холодильники
Морозильники
DVD-плееры
Калькуляторы

......... используются для смешивания пищевых продуктов и жидкостей, так как лопасти вращаются с большой скоростью. Это устройство используется, когда люди хотят приготовить смузи и другие протертые напитки и т. Д.
Тостеры
Духовки
Бритвы
Блендеры

......... телефоны - это портативные телефонные устройства, которые люди носят с собой. Они могут звонить по телефону из любого места.
Последовательный
Передача
Ячейка
Радио

А......... - это большой прибор, который используется для отопления дома с системой центрального отопления.
печь
сушилка
увлажнитель
печь

Люди включают свои ......... когда хотят послушать музыку. Это устройство использует волны AM и FM для передачи информации.
DVD-плееры
радиоприемники
телевизоры
камеры

Некоторые люди используют волосы ......... для удаления воды и влаги с волос.Вы можете использовать это устройство для различных способов укладки волос.
обогреватели
кондиционеры
сушилки
духовки

Как работает система кондиционирования воздуха?

Если вы живете в жарком климате, нет ничего лучше, чем сохранять прохладу с помощью системы кондиционирования воздуха. Но как именно они работают?

Здесь мы пытаемся ответить на этот самый вопрос и исследовать, какие типы систем переменного тока существуют. Поскольку отопление, вентиляция и кондиционирование воздуха (HVAC) - это очень сложная инженерная область, мы должны отметить, что это не является исчерпывающим руководством и должно рассматриваться как краткий обзор.

СВЯЗАННЫЕ С: КАК ЛЮДИ ОХЛАЖДАЮТ ПЕРЕД КОНДИЦИОНЕРАМИ ВОЗДУХА

Как работает кондиционер?

Короче говоря, они работают как обычный кухонный холодильник. В системах кондиционирования и холодильниках используется одна и та же технология - цикл охлаждения.

В системах, использующих этот цикл, используются специальные химические вещества, называемые хладагентами (в некоторых системах вода), для поглощения и / или выделения энергии для нагрева или охлаждения воздуха.Когда эти химические вещества сжимаются компрессором кондиционера , хладагент меняет состояние с газа на жидкость и выделяет тепло в конденсаторе .

При охлаждении помещения этот процесс происходит за пределами рассматриваемого пространства. Этот холодный воздух под высоким давлением перекачивается во внутренний блок и возвращается в газ с помощью расширительного клапана системы.

Это, как следует из названия, вызывает расширение жидкого хладагента обратно в газовую форму.По мере того, как хладагент расширяется, он «втягивает» тепло и вызывает охлаждение воздуха в рассматриваемом пространстве на испарителе системы кондиционирования воздуха .

Этот теперь расширенный и «горячий» газ далее транспортируется к компрессору системы, и цикл начинается снова.

Чтобы визуализировать это, представьте губку как хладагент, а воду как «тепло». Когда вы сжимаете промокшую губку (компрессор и конденсатор), вода выталкивается наружу и выделяется тепло в нашей аналогии. Когда вы отпускаете губку (расширительный клапан и испаритель), она расширяется и, по нашей аналогии, может поглотить больше воды или тепла.

В основе этого цикла лежат научные принципы термодинамики, закон Бойля, закон Шарля и законы Ги-Люссака.

В первую очередь факт «жидкость, расширяющаяся в газ, извлекает или забирает тепло из окружающей среды». - Система кондиционирования и отопления Goodman.

В этом смысле кондиционер и холодильники работают, «перемещая» или «перекачивая» энергию из одного места в другое. В большинстве случаев блоки переменного тока будут передавать «тепло» из вашей комнаты, офиса или дома и выбрасывать его в воздух за пределами вашего дома или офиса.

Источник: Pixabay

Этот цикл обратим и может использоваться для обогрева вашей комнаты или всего дома в холодные месяцы, но эта функция обычно зарезервирована для систем, называемых тепловыми насосами .

Основное различие между холодильником и блоком переменного тока состоит в том, что блок имеет тенденцию разделяться на две отдельные части; внешний конденсатор (или чиллер) и внутренний блок.

Холодильники, с другой стороны, являются одним автономным блоком (хотя некоторые блоки переменного тока также могут быть).

Любое тепло, удаляемое из его внутренней части, сбрасывается в ту же комнату в задней части устройства. Это основная причина, по которой вы никогда не сможете использовать холодильник в качестве самостоятельного блока переменного тока; если, конечно, вы не проделаете дыру в стене позади него.

Вы можете проверить это, прикоснувшись (будьте осторожны, он может сильно нагреться) к задней части холодильника во время его работы. Он должен быть теплым или горячим на ощупь.

Какие бывают типы систем кондиционирования воздуха?

Блоки переменного тока сегодня бывают самых разных форм и размеров, от массивных систем воздуховодов в офисах и промышленных зданиях до небольших домашних систем переменного тока, с которыми вы, вероятно, более знакомы.

Некоторые из более крупных установок имеют очень большие внешние холодильные агрегаты, которые могут иметь водяное или воздушное охлаждение или, в более старых системах, градирни. Они соединены изолированными трубами для перекачивания хладагента для кондиционирования воздуха внутри большого или набора больших агрегатов, называемых установками кондиционирования воздуха (AHU).

Эти системы могут быть очень сложными, включая нагревательные элементы, увлажнители и фильтры для очень точного контроля температуры и качества воздуха в помещениях в здании, которые они обслуживают.Они также, как правило, поставляются со сложными системами рекуперации тепла для уменьшения количества электричества (или газа), необходимого для нагрева / охлаждения воздуха в системе.

Они бывают двух основных форм; Постоянный объем воздуха (CAV) и переменный объем воздуха (VAV) , который определяет степень, в которой регулируется воздушный поток вокруг воздуховодов системы.

Им также можно управлять с помощью очень сложных систем программного обеспечения, датчиков и исполнительных механизмов, называемых системами управления зданием (BMS).

Эти большие системы HVAC «всасывают» свежий наружный воздух и при необходимости нагревают / охлаждают его перед транспортировкой по воздуховодам в требуемые области.Эти системы также могут иметь терминалы повторного нагрева или фанкойлы для дальнейшего улучшения темперирования подаваемого воздуха в зону.

Более современные установки отказываются от централизованных AHU в пользу систем фанкойлов или «внутренних блоков», которые напрямую связаны с одним или несколькими «наружными» блоками переменного тока. Они называются системами с регулируемым потоком охлаждения (VRF), которые регулируют воздух непосредственно в месте использования.

Но большинство людей привыкло к тепловым насосам с раздельным или многократным распределением воздуха (ASHP) или агрегатам кондиционирования воздуха для охлаждения отдельных помещений.Они гораздо больше похожи на холодильники и чаще всего устанавливаются в домашних условиях.

Но следует также отметить, что существуют различные другие системы, использующие тот же принцип, например, геотермальные тепловые насосы (GSHP). Они используют землю в качестве «свалки» или источника тепла вместо воздуха или источника тепла. И ASHP, и GSHP могут также подключаться к обычным радиаторным системам или системам теплого пола вместо обычного газового котла с некоторыми изменениями.

Как работает кондиционер в автомобилях?

Проще говоря, кондиционер в автомобиле работает точно так же, как и любой другой блок переменного тока.С той лишь разницей, что они должны быть достаточно компактными, чтобы поместиться в автомобиле.

Чиллерная часть системы (с расширительным клапаном и испарителем) обычно устанавливается за приборной панелью автомобиля. Другой рабочий конец системы (компрессор и конденсатор), как правило, располагается рядом с решеткой радиатора автомобиля - сюда во время движения выдувается свежий воздух.

Обе части соединены цепью труб, по которым хладагент проходит между агрегатами во время работы.В отличие от более крупных агрегатов, используемых в зданиях, сам агрегат в автомобилях, как правило, приводится в действие коленчатым валом автомобиля, другими словами, он приводится в действие двигателем.

Эти системы обычно также поставляются с обогревателем и осушителями для кондиционирования воздуха по мере необходимости. Как и в случае создания систем переменного тока, автомобильный блок переменного тока преобразует хладагент между газом и жидкостью, высоким и низким давлением, а также высокой и низкой температурой по мере необходимости.

Дешевле оставить кондиционер на весь день?

Проще говоря, нет.Причина этого в том, что, оставив систему переменного тока на весь день, вы:

1. Без необходимости расходуете энергию, если вас нет дома или комнаты / зоны не используются.

2. Работа системы приводит к ее износу. Это сокращает срок его службы.

Также убедитесь, что окна закрыты или установлена ​​защита от сквозняков, когда кондиционер работает. В конце концов, вы же не хотите «кондиционировать» мир.

Вам также следует убедиться, что вы используете внешние устройства затенения (например, навес или стратегически посаженные деревья), чтобы уменьшить «солнечное излучение» или пассивное отопление вашего дома солнечным светом.

Другие меры включают улучшение теплоизоляции вашего дома, поддержание в хорошем состоянии систем кондиционирования (особенно фильтров) и использование потолочных вентиляторов для улучшения внутреннего перемешивания воздуха (т. Е. Предотвращения расслоения горячего воздуха около потолка или наоборот. ).

Если вас действительно беспокоят счета за электроэнергию, связанные с вашими системами переменного тока, вы можете сделать свою систему переменного тока «умнее». Используя домашнюю BMS, интеллектуальные датчики (термостаты и погодную компенсацию), зональный контроль и другие энергоэффективные меры, вы можете значительно повысить эффективность и снизить стоимость ваших систем переменного тока.

Вам также следует использовать решения «бесплатного» охлаждения и обогрева, подумав об использовании природы, чтобы помочь вам. Правильное использование естественной вентиляции для охлаждения или обогрева вашего дома резко сократит затраты на использование энергии, связанной с отоплением / охлаждением, путем ее отключения.

Но это возможно только в том случае, если качество воздуха за пределами вашего дома позволяет это. Например, проживание в большом городе с «грязным воздухом» может ограничить вашу способность использовать эту бесплатную форму отопления и охлаждения.

Как работает кондиционер с обратным циклом?

Системы кондиционирования воздуха с обратным циклом или тепловые насосы, как они более широко известны, работают так же, как и любые другие блоки переменного тока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
