Монтаж сэндвича: подготовка основания, установка панелей, чертежи узлов

Содержание

10 заповедей монтажника сэндвич-панелей

1. Сохраняйте последовательность действий.
На предварительном этапе нужно проверить наличие всех необходимых материалов и инструментов для монтажа. На площадке обязательно должна быть инструкция по монтажу, захваты, уровень, качественный крепеж, необходимые уплотнители, а также измерительные приборы (уровень, рулетка, линейка, угольник).

2. Подготовьте площадки для хранения и монтажа сэндвич-панелей заранее.
Очень часто панели повреждаются еще до монтажа из-за неправильной транспортировки и хранения. Чтобы этого избежать мы рекомендуем пользоваться инструкцией Тепланта по транспортировке, складированию и хранению сэндвич-панелей.

3. Укажите верх и низ сэндвич-панели.
Нужно отметить верх и низ панели по оконным, воротным ригелям, верха панели под кровлей. Перед монтажом с панелей обязательно должна быть удалена упаковочная пленка. Запомните - поверхность с логотипом Teplant – это внешняя сторона конструкции.

4. Отметьте места для сверления.
Места сверления и количество саморезов определяются проектной документацией. Отверстия нужно проделывать ступенчатым сверлом, диаметр отверстия – 24 мм, которое должно совпадать с диаметром шайбы (в случае применения системы скрытого крепления Teplant).

5. Закрепите уплотнительную ленту и зажимы.
На сэндвич-панель приклеиваем уплотнительную ленту шириной от 30 мм, присоединяем к панели специальные зажимы на расстоянии 1/5 длины от обоих торцов и транспортируем панель к месту монтажа. Вместо зажимов можно использовать вакуумное оборудование.

6. Не забудьте про монтажный зазор и сделанные отметки.
Первая панель устанавливается на цоколь, совмещается с заранее сделанными отметками. Монтажный зазор должен быть от 10-40 мм (рекомендуемое значение, размер зазора определяется проектом). После проверки уровня кромки панель закрепляется саморезами к несущим конструкциям. Затяжку самореза производим до устранения выгиба металлической шайбы.

7. Зажимы на угловых панелях крепятся с одной стороны.
Установка угловой панели ничем принципиально не отличается от монтажа стеновых панелей. Единственное, зажимы крепятся с одного торца панели.

8. Кровельные сэндвич-панели монтируются внахлест.
Подготовка кровельных панелей к монтажу проводится аналогично, но особенны сами панели: гофрированные, и минеральная вата с одной сторон подрезана. Это связано с тем, что панели на кровле монтируются внахлест. Монтаж кровельных панелей начинается с крайней нижней. Зазор в замковом соединении от 1 до 1,5 мм.

9. Оказывать на сэндвич-панели чрезмерное давление запрещено!
То есть ходить по ним не рекомендуется.

10. Используйте качественные сэндвич-панели.
Ну, вы поняли…только Teplant!

Как производится монтаж сэндвич-панелей

2.1. Подготовительные работы.

Прежде чем приступать к сборке сэндвич панелей, необходимо ознакомиться с проектной и монтажной документацией. Эта документация содержит информацию о:



  • спецификации сэндвич панелей (как стеновых, так и кровельных), способах их раскладки. Также указывается тип, длина, толщина, профилирование, количество, производитель;
  • способ их крепления к несущим конструкциям. Должны быть указаны тип, количество, расположение элементов, которые соединяют конструкцию;
  • узлы крепления. Они должны подаваться с детальными чертежами и указаниями по монтажу;
  • спецификации архитектурных, фасонных и отделочных элементов. Эта информация должна быть подана в чертежах;
  • количество потребления гидроизоляционных и уплотнительных материалов. Их количество должно быть точно представлено в ведомости;
  • прилагаются схемы и руководство по монтажу;
  • информация по технике безопасности при монтажных работах.
  •

    За вышеперечисленной документацией необходимо обращаться только в организации с большим опытом проведения таких работ, а также отличной репутацией. Эти же требования относятся и к специалистам по монтажным работам.

    Погодные условия, как немаловажный фактор, обязательно учитываются при работе по изготовлению проекта панелей покрытий и стен. Перепад температуры, ветровая и снеговая нагрузки, влажность, осадки – все эти факторы влияют на прочность панелей быстровозводимых зданий.

    Работы по монтажу сэндвич панелей требуют высокой точности. Отклонения от размеров, указанных в проекте, а также неточности в несущих конструкциях, негативно отобразятся на результатах монтажа. Для устранения неточностей необходимо отрехтовать стеновые ригели (специальными элементами или выступами). Также необходимо проверить поверхности металлического каркаса на отсутствие коррозии.

    Перед тем, как начать монтажные работы, необходимо убрать с поверхности панелей мусор и загрязнения, а также убедиться в ровности поверхностей цоколя и точности размеров.

    Недопустимо увлажнение торцов при монтаже. В этом случае необходима надежная герметизация стыковочных соединений.

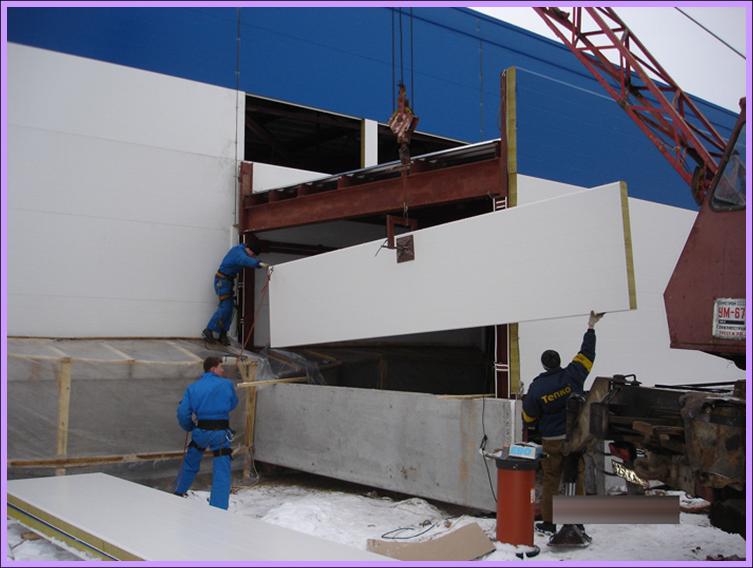

    2.2. Как поднимать панели



  • Грузоподъемный механизм поднимает панели используя:



    механический захват, насквозь просверливающий панели (отверстие располагается строго перпендикулярно поверхности облицовки панели)

  • специальные механические захваты, которые крепятся в «замок» панели
  • вакуумные присоски
  •

    Горизонтальный монтаж требует установки сэндвич панелей в вертикальном положении. При этом необходимо использовать прокладки, которые распределяются по всей длине панели и не приводят к деформации замков.

    Чтобы избежать деформации замков, не рекомендуется поднимать панель сразу с паплеты, а также стыковать панели под углом.

    Стыковка панелей должна быть строго вертикальной.

    Также рекомендуют использовать метод с двумя механическими захватами, чтобы исключить любые повреждения.





     Вертикальный монтаж сэндвич панелей подразумевает использование механического захвата, и крепится сквозным сверлением к сэндвич панелям. Впоследствии, эти отверстия можно закрыть фасонными отделочными, или крепежными элементами.

    Для страховки панели при подъеме используют страховочные ремни (стропы).

    При установке панели в проектное положение, ремни можно снять, так как удерживать панель будут механические захваты.

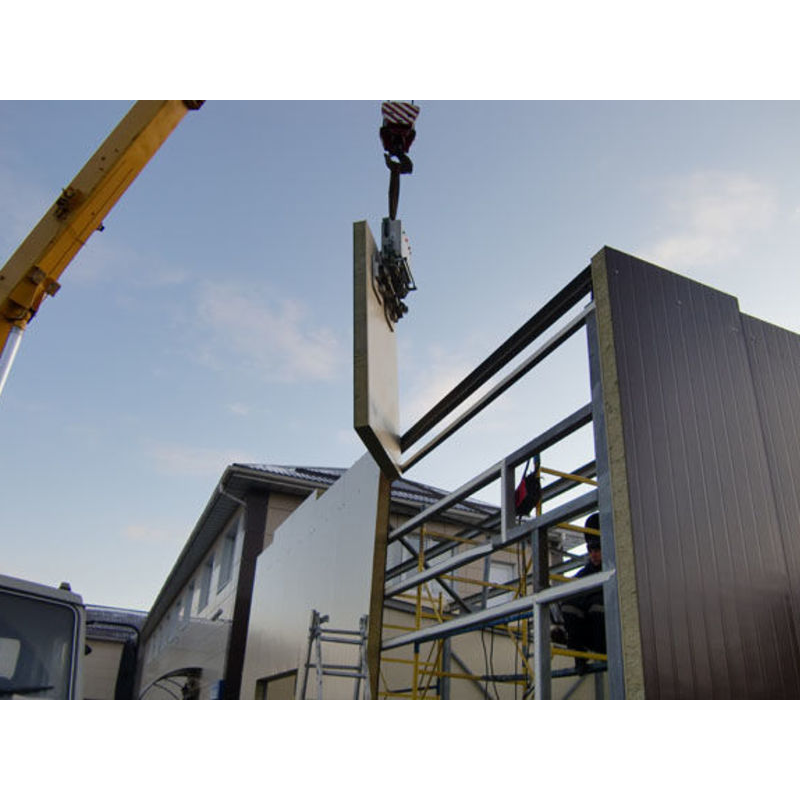

    Но самым оптимальным способом, является траверса с вакуумными присосками. При использовании траверсы удаляется защитная пленка только в том месте, где крепится вакуумный захват.

    2.3. Монтажная резка и сверловка

    Тут подходит только холодная резка (пилы, ножницы) чтобы не допустить перегрев покрытия панели. Металлическое покрытие (при перегреве) может получить коррозию.

    Также, для резки панелей нельзя применять плазменную резку или шлифовальную машину. Эти устройства приводят к большому выделению тепловой энергии и искрообразованию.

    Электрические или ручные ножницы по металлу можно использовать в том случае, если объем работ не очень большой. При этом распиливать обшивку панелей необходимо по отдельности.

    Металлическая стружка удаляется после каждой сверловки или резки. Необходимо, также, очищать от металлической стружки замки панелей.

    Маркировка, которая наносится на поверхность панелей, должна производиться не острым предметом.

    2.4. Крепление сэндвич панелей

    Сэндвич панели представляют несущие элементы ограждения и крепятся к опорной конструкции. Каждая опорная конструкция изготавливается из разных материалов. Это может быть бетон, сталь, дерево. К стальным или деревянным конструкциям в качестве крепления больше всего подойдут самонарезающие шурупы.

    Еще один вариант – саморезы из углеродистой стали с прокладкой шайбы из эластомерного утепляющего материала.

    Тип креплений подбирают в соответствии с типом и толщиной конструкции. При монтаже металлоконструкций необходимо учитывать толщину панели.

    Особого внимания заслуживают резьбовые соединения и их несущая способность. Эта способность зависит от:



  • самореза (его типа)
  • самонарезающегося шурупа
  • диаметра отверстия под саморез и шуруп.
  •

    Между краем панели и саморезом, должно быть расстояние, не меньше 50 мм.





    Угол, между соединительными компонентами, должен быть равен 90°. Если эти параметры не сохранены – значит, конструкцию можно считать бракованной.

    Для закрепления панели и фасонных элементов, необходимо иметь специальные монтажные инструменты:



  • высокооборотный шуруповерт
  • электродрель
  •

    Шурупы с уплотняющей шайбой ввинчиваются до максимального упора. Чтобы уплотняющая шайба не деформировалась, необходимо установить на шуруповерте величину крутящего момента затяжки шурупа.





    Перед креплением панели к стене (бетонной), необходимо просверлить панели и бетонные конструкции. Специальные дюбели, при этом, послужат отличным крепежом.

    При креплении к деревянной стене, сверление также необходимо, но крепежом выступают уже самонарезающие шурупы.

    В случае крепления панелей к стальным конструкциям, в предварительном сверлении используются самонарезающие шурупы. Чтобы избежать предварительного сверления, рекомендуют использовать саморезы (самосверлящие шурупы).

    Перед началом монтажа необходимо удалить лишний утеплитель.

    Защитная пленка удаляется в тех местах, где размещены замки и шурупы. И только перед полным окончанием работ по монтажу, пленка удаляется полностью.

    2.5. Расчет количества шурупов

    Количество шурупов определяется индивидуально. Проектировщик должен учесть:



  • нагрузку и силу ветра (зависит от района и высоты строительства, где будет находиться панель)
  • тип объекта
  • местоположение панели (в зависимости от расположения панели на фасаде или кровле учитывается большая или меньшая нагрузка ветрового воздействия)
  • цвет панелей (металлическое покрытие бывает очень светлого, светлого или темного оттенка)
  •



    Вышеуказанные примеры расположения шурупов подходят для крепления на панелях с утеплителем из минеральной ваты, в зданиях до 10 м и в одном ветровом районе (например, г. Москва и область). Толщина утеплителя из минеральной ваты составляет 120 мм. Панель, в этом случае, служит однопролетной балкой и раскладывается по горизонтальной схеме. Если таких пролетов много, а панели одинаковой длины, то количество шурупов рассчитывается индивидуально.

    2.6. Опорные конструкции

    Опорные конструкции – основа качественного монтажа. Их поверхность должна быть ровной.

    Проектировщик, учитывая все факторы, которые буду приведены ниже, должен рассчитать максимальное расстояние между опорами. Учитывается:



  • максимально точный вес панели
  • нагрузки ветра и снега, соответственно на стеновые и кровельные панели (это зависит от района строительства)
  • тип объекта, который строится
  • количество пролетов (запланированное)
  • цвет панелей
  •





    Самоклеющуюся уплотнительную ленту (2-4 мм) необходимо прикрепить к балкам, прогонам, ригелям (наружным поверхностям опорных конструкций).

    2.7. Как делать монтаж стеновых панелей







    Монтаж стеновых панелей бывает вертикальным и горизонтальным. При горизонтальном монтаже необходимо начинать снизу (от цоколя) и двигаться вверх. Вертикальный монтаж необходимо начинать с угла и той панели, которая будет упираться в стык. Если следовать этим правилам, то отклонения в размерах почти не будет.

    Горизонтально панели укладываются пазом вниз, чтобы вода стекала, а не накапливалась. Это обязательное правило.

    Следует поднять первую панель (при помощи грузоподъемника) и установить ее на предусмотренную проектом опорную цокольную подконструкцию. Затем следует проверить панель на вертикальность, а стену на плоскостность. При необходимости следует выровнять первую панель, ее положение. Именно от точности ее положения будет зависеть правильность всего монтажа.

    С помощью саморезов необходимо зафиксировать панель и опорную конструкцию, сделать расстроповку. При этом не стоит забывать о сохранении целостности панели.

    После того, как осуществлен монтаж нескольких панелей, обязательно, после 3-й панели проверяйте геометрические размеры и вертикальность (соблюдаются ли они).

    2.8. Организация продольного стыка стеновых панелей

    Необходимо очень плотно соединять замки панелей при монтаже. Особенно, если это вертикальный монтаж. При неблагоприятных погодных условиях, в замок рекомендуется закладывать силиконовый герметик (внутренняя сторона стеновой панели).





    Если панели используются, например, для морозильных камер, то герметик нужно закладывать с обеих сторон замка (снаружи и внутри). Для этого используйте плунжерный пистолет, так как герметик выпускается в тубах или картриджах.

    Герметик необходимо закладывать перед установкой каждой сэндвич панели.





    Необходимо использовать герметик в тех температурных условиях, которые указал производитель.

    2.9. Как делать поперечный стык стеновых панелей

    При монтаже панелей с пенополистирольным, или минераловатным утеплителем, следует уплотнять швы минеральной ватой. В случае если панель с пенополистирольным утеплителем, то уплотнять стоит монтажной пеной.

    При длине панели до 4 м технологический шов составляет 15 мм. Если панель более 4 м, то, соответственно, и шов не должен быть меньше 20 мм.

    Швы закрывают с помощью специальных или фасонных элементов, они изготавливаются в соответствии с проектом по чертежам.





    Фасонные элементы устанавливаются только после окончания монтажных работ, и проводятся снизу вверх, с цокольного отлива и выше.

    В дальнейшем процессе, основным будет такой фактор, как герметичность.

    Нахлест вертикальных фасонных элементов должен быть 50 мм, и распологаться сверху вниз.

    Все наружные фасонные элементы необходимо изнутри обрабатывать герметиком.

    Лучше всего, для крепления фасонных элементов подходят самосверлящие шурупы, или заклепки с шагом в 300 мм.

    Для привлекательного внешнего вида можно использовать цветные колпачки (для элементов крепления).

    Дельный совет – выберите квалифицированного опытного специалиста по жестяным работам и доверьте ему подрезку и подгонку.

    2.10. Как устанавливать кровельные панели

    Кровельные панели устанавливаются с уклоном в 5%.

    Предварительно, на несущих кровельных конструкциях, необходимо сделать вспомогательную площадку.

    Нахлыст между панелями требует особого внимания. Если длина кровельного ската более 12 м, в этом случае монтаж необходимо производить от свеса к коньку (схема прилагается).





    Следует поднять первую панель (при помощи грузоподъемника) и установить ее на несущие кровельные конструкции.

    Обязательным условием является правильное расположение и уклон панели. От них зависит качество последующего монтажа.

    Следует прикрепить панель к конструкции саморезами, а после этого выполнить расстроповку. Следите за целостностью панели.

    Герметик наносится на место нахлеста первой панели, следующая панель подрезается в торце. Затем, прикрепите панель к несущим кровельным конструкциям и расстропуйте ее. Далее необходимо соединить (в поперечном стыке) верхнюю панель с нижней. После того, как окончен монтаж панелей в 1 и 2 ряду (рис. 16, б, панели 1, 2, 3, 4, 5, 6)можно приступить к выполнению продольного межпанельного соединения (п. 2.12). Каждую панель (в рабочих перерывах) необходимо закреплять винтами на несущих конструкциях.

    По панелям (после окончания монтажных работ) рекомендуется передвигаться только в специальной обуви. Также необходимо использовать настилы, которые имеют упор на несущие конструкции.

    Грузоподъемники, или другое техническое оборудование нельзя устанавливать на панели. Крепите оборудование к несущим кровельным конструкциям.

    2.11. Организация поперечного стыка кровельных панелей

     По таблице можно выбрать перехлест поперечных стыков панелей.

    Длина нахлестки кровельных сэндвич панелей

    Обрезаем стальную обшивку снизу у верхней панели в поперечном стыке, приблизительно с величину нахлестки. Удаляем слой утеплителя.

    Наносим на верхнюю стальную обшивку нижней сэндвич панели бутил каучуковый, или силиконовый герметик.

    Крепим панель к каркасу. И только после этого крепим металлическую обшивку верхней панели к нижней саморезами (поз.5).





    Рис. Начало монтажа сэндвич-панелей. Нахлест кровельных панелей.

    Рис. Окончание монтажа сэндвич-панелей. Нахлест кровельных панелей.

    2.12. Как сделать продольный стык кровельных панелей

    После того, как панель прикреплена к каркасу и сделан нахлыст, необходимо соединить (механически) продольные стыки в замках.

     Непосредственно перед самым монтажом необходимо заложить силиконовый герметик в паз замка (внутренняя сторона кровельной сэндвич панели).





    Рис. Соединение кровельных панелей с высоким гофром

    2.13. Общие правила монтажа и ухода за панелями



  • монтаж сэндвич панелей проводится в любых погодных условиях. При этом соблюдается температурный режим, который указывают производители герметика;
  • панели с минераловатным утеплителем не рекомендуют собирать во время дождя. Влага снижает его несущую способность и ухудшает характеристики по теплозащите;
  • каждая панель обязательно крепится винтами к несущим конструкциям во время перерыва в работе;
  • крепить лестницы, арматуру, промышленные перегородки, другие виды оборудования необходимо к несущим конструкциям. К сэндвич панелям крепить ничего нельзя;
  • нельзя ударять по панелям. Необходимо сохранять их целостность;
  • нельзя нарушать целостность защитного покрытия металлических листов панели;
  • для кровельных панелей лучше использовать антиобледенительные системы (нагревательные кабели). В этом случае не будет наледи, сосулек, а также не понадобится механическая очистка крыши;
  • необходимо аккуратно очищать панели от снега;
  • необходимо 1-2 раза в год проводить осмотр состояния панелей и креплений;
  • очищать сэндвич панели необходимо мыльной водой и мягкой щеткой. Нельзя использовать химические, абразивные моющие средства, растворители.
  • при возникновении повреждений, их можно устранить с помощью ремонтной краски. Один слой краски используется при царапине на цинке, два слоя краски и слой грунтовки – если царапина находится на стали. Ржавчина удаляется, место окраски предварительно очищается растворителем.
  •

    2. 14. Монтаж сэндвич панелей повышенной огнестойкости

    Места, где панели прилегают к стенам, цоколю, кровле, и в поперечных стыках, необходимо заполнить минеральной ватой. Фасонными элементами (под которыми находится утеплитель из минеральной ваты) необходимо закрыть панели с обеих сторон.

    Плотность минеральной ваты должна составлять 125 кг/м3. Толщина металла фасонного элемента должна иметь 0,5 мм. Шаг установки самонарезающих шурупов должен быть не более 300 мм (для крепления фасонных элементов).



    Монтаж сэндвич панелей – подробное описание технологии и практические советы

    Использование в каркасном строительстве сэндвич-панелей значительно сокращает перечень традиционно проводимых мероприятий – гидро- , теплоизоляция – которые обязательны при возведении любой постройки. Это существенно увеличивает производительность и позволяет завершить работы в сжатые сроки. Однако некоторая простота технологии монтажа – только кажущаяся. На самом деле существует множество нюансов, без знания которых невозможно обеспечить надежность и долговечность конструкции. Начнем с того, что необходимо учесть перед началом монтажа сэндвич панелей.

    Соответствие особенностей каркаса габаритам панелей

    Во-первых, увеличение расстояния между стойками снижает несущую способность (по нагрузке) монтируемых изделий.

    Во-вторых, несоответствие в выборе оптимальных размеров приведет к усложнению работы и увеличению отходов производства, следовательно, нерациональным финансовым затратам. Поэтому необходимо заранее предусмотреть, чтобы в процессе монтажа панели пришлось резать как можно меньше.

    Все сэндвич панели имеют покрытие на основе полимеров. Следовательно, они «боятся» механических воздействий. Неаккуратное обращение с ними в процессе перевозки к месту работ, хранения и монтажа чревато царапинами, скрыть которые будет довольно сложно. А делать это придется, причем не только из эстетических соображений. Повреждение защитного слоя приводит к развитию коррозийных процессов, что пагубно влияет не только на находящийся под ним, как правило, металл, но и внутренний утеплитель.

    Материал внешней «облицовки» образцов

    От его типа зависит выбор инструмента, которым производится (при необходимости) резка панелей.

    Для пластика – любой ручной (эл/лобзик, ножовка с полотном по металлу), который не вызывает нагрев материала, что на практике приводит к его оплавлению в месте разреза.

    Для стали – инструмент для холодной обработки. Например, ножницы по металлу, «циркулярка» (с особой осторожностью) + то же, что и для пластика. Повышение температуры в месте реза недопустимо, так как это приводит к оплавлению защитного полимерного слоя.

    Для СИП-панелей рекомендуется только «холодный» способ резки.

    Материал, на который производится монтаж

    От этого зависит выбор вида крепежных элементов. По данному вопросу можно дать следующие общие рекомендации:

    • бетон – для фиксации на такой основе применяются анкера или мощные саморезы с дюбелями;
    • древесина – саморезы по дереву;
    • металлические рейки – специальные винты (их называют «самосверлящие»). Предварительно под них в основе готовятся отверстия.

    Особенности фиксации сэндвич-панелей

    • Крепежные элементы должны отстоять от края не менее чем на 5 см.
    • Их установка – строго вертикальная, без перекосов.
    • Не допускается деформация уплотнительной шайбы (слишком тугая «посадка» крепежа). Впоследствии это может привести к разгерметизации и протечкам.
    • Необходимо уточнить рекомендованное количество крепежных элементов для 1 изделия. Интервал между ними зависит от специфики строения, ветровой нагрузки, типа панели и способа крепления. В среднем он составляет 1 м (при двухрядной фиксации).

    Проверка геометрии каркаса

    Раз читатель интересуется технологией монтажа панелей, значит, общее понятие о «каркасном» строительстве имеется. Поэтому нет смысла вдаваться в подробности, как и из чего возводить сам «скелет» здания. Отметим только главное требование к этой конструкции – правильность «геометрии». Все панели имеют строго выдержанные размеры. Любой перекос хотя бы одного элемента каркаса приведет к тому, что сэндвич-панели подогнать друг к другу так, чтобы между ними не оставалось значительных зазоров (щелей), не получится. Значит, придется их «подрезать», причем под углом. А это и сложно, и лишняя трата времени. Следовательно, ЕЩЕ ДО НАЧАЛА РАБОТ по монтажу нужно удостовериться в том, что все части конструкции строго «параллельны и перпендикулярны».

    Обработка цоколя и несущих элементов

    В зависимости от местных условий применяются антисептические и антикоррозийные средства. Если несущий каркас сооружен из древесины, то дополнительно производится его пропитка антипиренами (от воспламенения).

    Технология крепления

    Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

    Сортировка образцов

    Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

    Чтобы в процессе монтажа не произошло путаницы, все панели следует расположить в той последовательности, в которой они будут устанавливаться. В этом случае работать будет легче, да и сам процесс пойдет значительно быстрее.

    Установка опорных элементов для нижнего ряда

    Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

    Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

    Монтаж горизонтальный

    Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

    Монтаж вертикальный

    Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

    Монтаж на кровле

    Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

    Заключительный этап – установка доборных элементов.

    Несколько замечаний

    • В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
    • «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
    • Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

    Кровля из сэндвич панелей: минимальный уклон, ремонт, монтаж

    Кровля из сэндвич панелей – новое слово в обустройстве скатных и плоских крыш различной конфигурации и размера. Конструктивные особенности материала позволяют создать герметичное покрытие с идеальными качествами. Сэндвич-технология предусматривает монтаж уже готовых кровельных компонентов. На возведение крыш по технологии кровельного «пирога» потребуется до 50% меньше времени, нежели для укладки прочих материалов. О технических параметрах стройматериала, особенностях его монтажа и эксплуатации далее в обзоре.

    Что такое сэндвич-панели

    Сэндвич-панель представляет собой строительный материал с трехслойной структурой. Составные части кровельной панели плотно скреплены между собой посредством двухкомпонентного клея на основе полиуретана. Верхний и нижний слои трехуровневой системы выполнены из тонколистовой оцинкованной стали с полимерным покрытием. Толщина металлических элементов «пирога» составляет 0,5 или 0,7 мм. Стальные листы профилированы ребрами жесткости. Средний слой представлен утеплителем, в качестве которого выступает базальтовая минераловатная, пенополистирольная или же пенополиуретановая плита.

    Достоинства кровельного материала:

    • презентабельный внешний вид;
    • долговечность;
    • повышенная огнестойкость;
    • прочность;
    • стойкость к деформациям;
    • небольшой вес;
    • простота монтажных работ;
    • резистентность к агрессивным средам и прочим негативным воздействиям извне.

    Характеристики и размеры

    Крыша из сэндвич панелей характеризуется хорошей шумоизоляцией, отличными теплоизоляционными качествами и водостойкостью. Кровельное покрытие типа «сэндвич» не пропускает холодный воздух извне и задерживает теплый внутри помещений.

    Линейные параметры стандартной плиты составляют:

    • ширина – 1000 мм;
    • длина – от 2500 до 16000 мм;
    • толщина изделия – от 50 до 250 мм.

    Основными характеристиками кровельного материала выступают теплопроводность, несущая способность, предел огнестойкости, звукоизоляция и вес. Ключевое влияние на технические параметры изделия оказывает тип утеплителя и толщина панели.

    Ориентиром для выбора толщины панели служит показатель теплоизоляции. Чем больше толщина плиты, тем больше теплового воздуха удержится в середине здания.

    Показатели сэндвич-панелей с утеплителем из минеральной ваты:

    • звукоизоляция – от 30 до 43 дБ;
    • теплопроводность – 0,05Вт/Мк;
    • предел огнестойкости – EI 30 до EI 180;
    • группа горючести – НГ;
    • плотность – от 120 до 140 кг/м3;
    • удельный вес – от 17,5 до 43,5 кг/м2.

    Характеристики кровельных плит с полистирольным утеплителем:

    • звукоизоляция – от 25 до 39 дБ;
    • теплопроводность – 0,042Вт/Мк;
    • предел огнестойкости – EI 15;
    • группа горючести – Г1;
    • плотность – 25 кг/м3;
    • удельный вес – от 12,2 до 17,2 кг/м2.

    Характеристики сэндвич-панелей с пенополиуретановым утеплителем:

    • звукоизоляция – от 30 до 35 дБ;
    • теплопроводность – 0,022Вт/Мк;
    • предел огнестойкости – EI 15;
    • группа горючести – Г4;
    • плотность – 41 кг/м3;
    • удельный вес – от 9,2 до 15,5 кг/м2.

    Трехуровневые кровельные системы обладают способностью выдерживать большие нагрузки без ущерба для качественных показателей материала. Предельная ветровая нагрузка достигает 48 кгс/м2, покрытие выдерживает до 150 кг снега на 1 м2. Срок службы сэндвич-панелей достигает 30 лет.

    Подготовка к монтажу

    Качественный монтаж сэндвич-плит на крышу невозможен без предварительной подготовки процесса. Первым делом нужно ознакомиться с проектно-монтажной документацией. Проектом определены размер и тип сэндвич-панелей, количество плит, технологическая карта раскладки и способы крепления узлов, количество гидроизоляционных материалов.

    Перед началом монтажных работ следует проконтролировать положение ригелей, стропил и прогонов, устранить возможные перепады, проверить угол наклона ската. На подготовительном этапе заготавливают необходимые инструменты и сопутствующие материалы.

    Необходимые инструменты и материалы

    Для подрезки плит, крепления материалов и герметизации стыковых соединений в ходе производства монтажных работ потребуется следующее материально-техническое оснащение:

    • электроножницы;
    • стационарная дисковая пила;
    • мелкозубчатая пилка;
    • шуруповерт либо электродрель;
    • строительный уровень;
    • длинные кровельные саморезы из углеродистой или нержавеющей стали, укомплектованные уплотнительными шайбами;
    • короткие саморезы для фиксации доборных элементов.

    Длина саморезов для фиксации листов выбирается исходя из материала опорной конструкции и толщины самой панели. Для крепления настила из сэндвич-панелей, как правило, применяют саморезы длиной 12,5 мм.

    Помимо самих трехслойных плит для устройства крыши потребуются дополнительные элементы и формирующие детали:

    • карнизная планка;
    • торцевые планки и заглушки;
    • коньковая планка.
    • ендовы.

    Обрешётка под сэндвич-панели

    Для устройства каркаса под сэндвич-панели могут применятся различные материалы:

    • дерево;
    • металл;
    •  железобетон.

    Преимуществами деревянной опорной системы являются доступная цена, экологическая чистота материала, низкая теплопроводность и простота сборки. К недостаткам основания из дерева относят необходимость дополнительной обработки материала от воспламенения и поражения грибком, насекомыми.

    Железобетонные опорные конструкции характеризуются долгим эксплуатационным ресурсом, высокой прочностью, устойчивостью к ржавлению и низкой теплопроводностью. Существенным недостатком обрешетки из железобетона является большой вес.

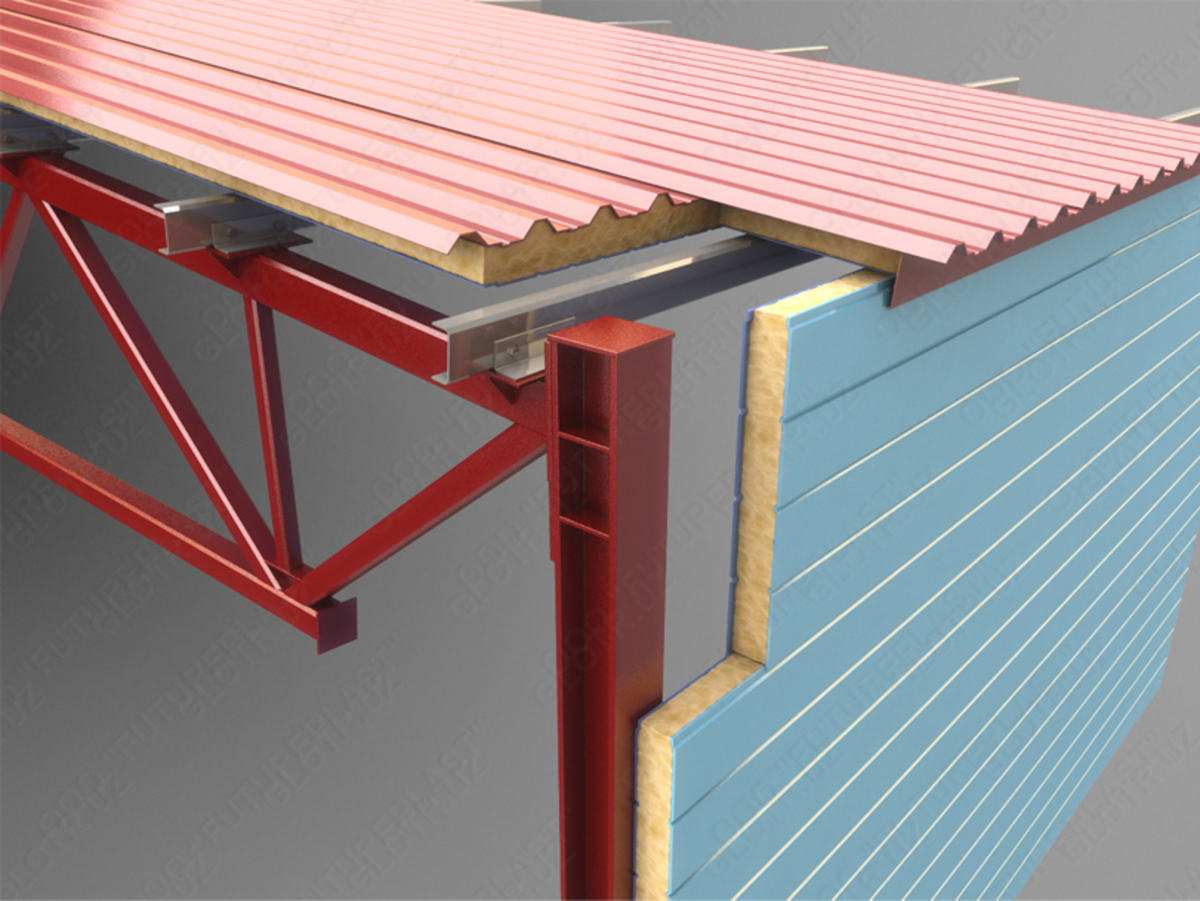

    Обрешетка из металла представляет собой быстро возводимую, прочную и надежную конструкцию, устойчивую к деформациям. Отрицательные качества металлической опоры – высокая теплопроводность, необходимость антикоррозионной обработки, немалая стоимость.

    Конструкция каркаса проектируется с учетом геометрических параметров сэндвич-панелей. Расстояние между прогонами обрешетки должно обеспечить крепление плит в 5 см от края, опоры должны совпадать с местом стыковки панелей.

    Технология монтажа

    Подъем сэндвич-панелей на крышу осуществляется при помощи спецтехники. Во избежание повреждения материала, подъемный механизм должен быть оборудован грузозахватными приспособлениями в виде вакуумных присосок либо мягких захватов.

    Перед началом работ с нижней поверхности плит снимают защитную пленку. Кровельные блоки монтируют рядами в направлении от свеса крыши к коньку. Панели фиксируют на каркасе кровельными саморезами. Крепежные детали вкручивают строго перпендикулярно листу, завинчивают без чрезмерного усилия, дабы не повредить прокладку.

    Монтаж кровли из сэндвич панелей начинают с угла нижнего ряда, который в свою очередь образует карнизный свес. Последующие элементы монтируют с нахлестом, фиксируя их к уже уложенным блокам и к обрешетке.

    Торцевые части сэндвич-панель оснащена замками типа Z-Lock. Фиксация листов в продольном направлении выполняется посредством замковых соединений. Важно следить, чтобы гребни замков плотно ложились во впадины последующих плит. Для надежной герметизации стыков в замковые пазы наносят бутилкаучуковый либо силиконовый герметик.

    После укладки кровельных плит приступают к устройству конька кровли. Последовательность действий:

    1. Установка внутренней планки конька.
    2. Наполнение зазоров между плитами монтажной пеной.
    3. Монтаж профильной полиуретановой прокладки.
    4. Заполнение стыков минватой либо другим утеплителем.
    5. Фиксация на гребне приконьковой планки.
    6. Установка на вершину конька полиуретановой прокладки с самоклеющимся основанием.
    7. Монтаж коньковой планки посредством коротких саморезов.

    Минимальный уклон крыши

    При наличии поперечных соединений, оконных люков и прочих деталей нарушающих монолитность покрытия, минимальный уклон кровли из сэндвич панелей составляет не меньше 70. В тех случаях, когда цельный лист заполняет по длине весь пролет, допускается снижение уклона до 50.

    На стадии проектирования крыши уклон ската выбирается исходя из климатических особенностей региона. Для сухой и жаркой местности уклон кровли может составлять от 5 до 250. В областях, для которых характерны частые дожди, кровельное полотно укладывается под углом не менее 400.

    При укладке кровельного полотна на скатах с уклоном свыше 150 в обязательном порядке монтируют дополнительные опоры, которые препятствуют сползанию сэндвич-панелей вниз.

    Монтаж с поперечными стыкам

    Технология обустройства поперечных соединений включает в себя следующие шаги – у панели последующего ряда срезают часть нижней обшивки и утеплитель, равные величине нахлеста. Величина нахлеста определяется исходя из уклона ската, для кровель с уклоном от 5 до 100 – 30 см, при уклоне от 10 до 200 – 20 см. На нижнюю плоскость полученной выступающей части внешней обшивки наносят герметик, прикрепляют панель к каркасу и скрепляют с уложенным листом нижнего ряда. Место соединения плит нижнего и верхнего ряда должен приходится на прогон каркаса. Щель между сэндвич-панелями должна быть полностью заполнена герметикам, во избежание нарушения герметичности.

    Ошибки монтажа и их последствия

    Основные ошибки монтажа кровельного покрытия типа «сэндвич»:

    • неточности в проектной документации;
    • неровный каркас;
    • резка панелей болгаркой;
    • неправильный выбор саморезов;
    • перетягивание либо недокручивание крепежных элементов;
    • пренебрежение уплотнителями;
    • неправильное устройство примыканий и фальцовых соединений.

    В последствии допущенных ошибок на этапе монтажных работ образуются протечки кровельного покрытия. Нарушение технологии чревато снижением показателей ветроустойчивости настила и прочих технических параметров материала, заявленных производителем.

    Правила эксплуатации и ремонт

    Эксплуатация плоской кровля из сэндвич панелей не требует особых усилий. Эксплуатационные мероприятия сводятся к своевременной крыши от мусора. Один раз в полгода необходимо выполнять осмотр технического состояния покрытия. При выявлении дефектов в кратчайшие сроки проводить ремонтно-реставрационные работы.

    Наиболее частым дефектом является повреждение полимерной оболочки на внешней обшивке. Для ремонта кровли из сэндвич панелей специальные эмали. Лакокрасочный материал для реставрационных работ подбирается с учетом типа защитного покрытия, цвета и оттенка кровельных плит.

    Разгерметизация стыковых соединений – дефект, который может не только привести к протечкам, но и разрушению утеплителя. Раскрывшиеся швы необходимо промазать герметиком.

    Обзор современных производителей

    На рынке кровельных материалов представлен широкий выбор производителей сэндвич-панелей. Лидирующие позиции в обозначенном сегменте занимают:

    • компания «Промкпанель» – специализируется на производстве сэндвич-панелей для кровель на основе минеральной ваты и пенополистирола, а также фасонных элементов. Преимуществами отечественного производителя является высокое качество продукции и доступная цена за м2 кровельного покрытия;
    • компания «Петропанель» – поставляет на отечественный рынок сэндвич-панели с утеплителем из минеральной ваты. Производство кровельных трехкомпонентных плит осуществляется на оборудовании английской компании «ISOWALL»;
    • компания «Kraft SPAN» – производит качественные кровельные панели с высокими показателями огнестойкости, герметичности и прочности. В качестве утеплительного слоя применена базальтовая минвата. Производственная база компании оснащена оборудованием от австралийской компании «Hilleng»;
    • компания «Изобуд» – продукция компании представлена на рынке стройматериалов с 1998 года и широко известна как на территории России, так и за ее пределами. Кровельные материалы проходят строгий контроль на соответствие международным стандартам и санитарно-гигиеническим нормам. Производитель поставляет на рынок сэндвич-панели для кровли с утеплителем из минеральной ваты и пенополиизоцианурата;
    • компания «Веста Парк» – компании неоднократно номинировалась на различных конкурсах в сфере строительных материалов. Преимуществами продукции от «Веста Парк» являются высокое качество, соответствующее международным стандартам, широкий выбор цветовой гамм сэндвич-панелей, лояльная ценовая политика.

    Сэндвич-панели нашли широкое применение в обустройстве кровель зданий промышленного и сельскохозяйственного назначения, торговых объектов, спортивных сооружений. Грамотно спроектированные и правильно смонтированные настилы из трехслойных систем послужат надежным кровом на долгие годы.

    Технология и монтаж кровельных сэндвич панелей, крепление узлов и козырька

    Сегодня для возведения кровли все чаще применяются специальные панели с наполнителями, которые несут в себе сразу несколько важных функций: пирог кровли, сконструированный в одной панели.

    Монтаж кровельных сэндвич панелей технология не является очень сложной. Здесь можно осуществлять подгонку по месту, что обеспечивает вполне достаточную для возведения крыши со сложной конфигурацией гибкость.

    Прежде чем выполнять устройство кровли из сэндвич панелей, необходимо выполнить ряд мероприятий по подготовке к этому процессу.

    Всю конструкцию необходимо проверить на ее соответствие заданному проекту, а особое внимание необходимо уделить следующим аспектам:

    Технология подгонки профилей и панелей

    Крышные сэндвич панели, как и любые другие элементы кровли, обязательно рано или поздно придется подгонять. Для этого рекомендуется применять пилы, имеющие мелкие зубы, а болгарки или инструменты с абразивными поверхностями использовать не стоит, так как особое антикоррозионное покрытие панелей может быть повреждено от перегрева.

    Применять дисковые пилы можно на стационарном станке, оснащенном системой точной отрезки.  Стружка после отрезания должна быть сразу же удалена, поскольку это поможет защитить панельную поверхность от повреждений. В том случае, если поперечное сечение уменьшается от вырезок, то нужно выполнить упрочнение. Для резки жестяных профилей применяются ножницы по металлу.

    Чтобы поверхность лучше сохранилась, рекомендуется подкладывать войлок или схожий по структуре материал. Резать панели на каких быт о ни было возвышениях (крыша, леса, механические леса) не стоит, поскольку это довольно опасно. Защитную пленку лучше всего будет снять с материала непосредственно перед началом монтажа.

    Крепление сэндвич панелей

    Специальные соединители представляют собой узлы крепления кровельных сэндвич панелей. Те или иные соединители производятся для панелей с разной толщиной и вариантом конструкции.

    Для того чтобы закрепить их правильно, необходимо внимательно следить за тем, чтобы при сверлении соблюдалась перпендикулярность. Также нужно использовать угольники, так как при сверлении ни в коем случае не стоит руководствоваться лишь глазомером.

    По причине слишком большой длины соединителей для их сборки будет лучше применять шуруповерты, оснащенные специальной головкой.

    Защита крыши должна заключаться в недопущении воздействий не только извне, но и изнутри здания. Для этого используются особые саморезы, выполненные из нержавеющей стали.

    Применять их нужно в том случае, если:

    • влажность внутри здания слишком большая;
    • здание имеет химически агрессивную среду;
    • содержимое здание должно быть тщательно защищено.

    Соединители панелей защищают отверстия посредством вулканизированного слоя, который имеется на них. Полной герметизации они подвергаются еще в процессе сборки, кроме того, они имеют особую опорную резьбу, помогающую обеспечить водонепроницаемость. Так, защищаются сразу 2 места: и под соединительной головкой, и в месте, где панель соединяется с опорой.

    Цветовые оттенки

    Технология монтажа кровельных сэндвич панелей предусматривает применение длинных деталей. Согласно нормам производства некоторое изменение цвета может иметь место вдоль длины изделия.

    Поэтому укладывать панели нужно исключительно по их расположению в пачке, постоянно сверяясь с номером цвета. Наиболее строго это правило должно соблюдаться при работе с панелями цвета «металлик».


    Лучше всего при укладке панелей по цвету будет отойти на некоторое расстояние, примерно на 50 метров. Такой визуальный контроль поможет обеспечивать правильную укладку панелей по цвету.

    Кровельный уклон

    При монтаже сэндвич панелей для кровли допускаться может следующий минимальный уклон крыши:

    • более 5%, если на скате крыше имеется одна панель, а световые люки и кусочки отсутствуют;
    • более 7%, если на крыше есть соединения по склону или имеются световые люки.

    Также не стоит пренебрегать и информацией о допустимых нагрузках на кровельные опоры.

    Технология подъема и монтажа сэндвич панелей

    При укладке панелей больших размеров не обойтись без применения подъемного крана.

    Осуществлять их подъем необходимо, соблюдая ряд четких требований:

    • за один раз нужно поднимать не больше одной панели;
    • для того чтобы захватить сэндвич панели навесные, нужно применять столярные струбцины, имеющие резиновые или войлочные прокладки, иначе поверхность материала может быть испорчена;
    • укладывая панель длиной более 8 метров, нужно использовать балку-траверсу, имеющую длину около 8 метров;
    • подвешивать панель к балке нужно через каждые 3 – 4 метра;
    • важно принимать во внимание наклонный угол кровли для того, чтобы при опускании не нанести ущерб краям панелей;
    • перед непосредственно процессом укладки с внутренней стороны панели необходимо снять защитную пленку;
    • обувь работников должна иметь мягкую подошву для недопущения повреждения панельного покрытия;
    • каждый из элементов должен вплотную прилегать к предыдущему, так, чтобы выступ на одной панели попадал во впадину другой;
    • на внутренний слой панелей, имеющих наполнитель из пенополистирола или минеральной ваты, наносится уплотняющий слой для обеспечения защиты от воды. Силикон с кислой реакцией в данном случае использовать не стоит.

    Шуруповерты для крепления сэндвич панелей

    Устанавливая длинные соединители, нелишним будет применять шуруповерты, на которых имеются специальные головки для установки и регулирования глубины болтовой головки.

    Наиболее подходящие технические характеристики шуруповертов:

    • обороты равны 1500 – 2000 об./мин;
    • мощность равна 600 – 750 Вт;
    • вращательный момент равен 600 – 700 Н см.

    Монтаж сэндвич панелей

    Алгоритм монтажа является следующим:

    1. Начинается крепление козырька к сэндвич панели путем фиксации одного соединителя к прогону, который находится под кровельным коньком. Далее панели закрепляются ко всем прогонам за исключением конькового.
    2. Панели, расположенные по краям крыши, закрепляются к опорному прогону при помощи трех саморезов. В верхушки панельных трапеций ввинчиваются соединители. Ввинчивать их в те промежутки, которые выступают, нельзя.
    3. При помощи двух саморезов к опорным прогонам крепятся все оставшиеся панели.
    4. Саморезы-соединители для панелей холодного и горячего прокатов применяются разные.
    5. Для того чтобы герметизировать панели в местах их стыков, необходимо пользоваться саморезами третьего типа, которые имеют шаг 400 миллиметров. Закручивать их можно стандартными шуруповертами, не имеющими насадок.
    6. Количество всех креплений конструкции должно зависеть от расчетов нагрузки, осуществляемой ветром и весом материала.

    Монтаж кровельных сэндвич панелей, подробно на видео:

    Устройство конька

    1. После завершения монтажа панелей устраивается внутренняя коньковая планка.
    2. Межпанельное пространство заполняется монтажной пеной.
    3. После застывания пены и ее зачистки монтируется профильная полиуретановая прокладка.
    4. Стыки панелей, наполненных минеральной ватой, заполняются как этой же ватой, так и особыми уплотнителями.
    5. Панельные гребни обоих скатов служат местом крепления соединителями приконьковой планки.
    6. Полиуретановая прокладка на самоклеющейся основе укладывается на вершину.
    7. При помощи коротких соединителей сверху устанавливается коньковая планка. Это и является завершающим моментом установки кровельных сэндвич панелей.

    Так, монтаж кровельных сэндвич панелей инструкция по установке с детальными фото и видео можно при желании легко найти на нашем сайте.

    Сэндвич-сборка - Большая химическая энциклопедия

    Рис. 7. Коррозия сотовой сэндвич-сборки. Воспроизведено с разрешения компании Boeing.
    Для таких применений, как шумоподавляющие панели, которые устанавливают на впускные и выпускные отверстия двигателя, требуется специальный высокотемпературный клей, известный как сетчатый клей. Эти сотовые многослойные узлы со связкой имеют внутренние лицевые панели с множеством небольших отверстий (рис.13). Отверстия и основная сотовая структура ... [Pg.1152]

    Проблемы в эксплуатации. Как упоминалось ранее, многие ранние отказы в эксплуатации клееной структуры были из-за обработки адгезионной поверхности, которая была нестабильной при длительном воздействии воды. Большинство этих проблем было решено за счет применения таких методов обработки поверхности, как анодирование алюминиевых деталей хромовой и фосфорной кислотой. Остальные немногие были облегчены за счет применения сотового сердечника, анодированного фосфорной кислотой, и пенящихся клеев, устойчивых к прохождению воды.Другие проблемы долговечности эксплуатации, такие как растрескивание хрупкой заливочной массы, используемой для герметизации сотовых многослойных сборок, и последующее расслоение, были незначительными. [Стр. 1170]

    Факторы окружающей среды, такие как сильный град и человеческие ошибки, такие как удар оборудования для обслуживания воздушных судов, также приводят к повреждению связанных узлов в процессе эксплуатации. Связанные сотовые многослойные узлы особенно подвержены такому повреждению из-за их обычного использования в качестве слегка нагруженных обтекателей и поверхностей управления полетом, а также последующих тонких лицевых панелей и относительной хрупкости.[Pg.1170]

    Рис. 7.9 Поперечное сечение 96-луночного микротитровального планшета pION сэндвич-сборки PAMPA.
    Формирование многослойной сборки, в которой полимер и неорганическая структура-хозяин чередуются, может происходить несколькими путями (i) прямым интеркалированием полимера, (ii) включением полимера и (iii) включением мономера с последующей полимеризацией.[Pg.122]

    При сборке этого сэндвича для переноса гель помещается поверх мембраны, в отличие от обратного порядка сборки сэндвича резервуарного типа, как в Базовом протоколе I. Следовательно, нет необходимости переворачивать гель на получить правильную ориентацию (сравните рис. B3.2.1 и B3.2.3). [Pg.192]

    Примечание. Сэндвич-сборка, состоящая из слоя серебра между двумя слоями TiO2, используется для покрытия внутренней части лампочек. Говорят, что она снижает энергопотребление более чем на 50% и в три раза увеличивает срок службы лампы.Толщина каждого слоя покрытия, нанесенного методом напыления, составляет 180 А. [Стр.1125]

    Клеи для сэндвич-склеивания продвигались аналогично. Ранние клеи с низкой текучестью использовались с сердцевинами из пенопласта и бальзой по краям для изготовления сэндвич-узлов. Разработка менее плотных сотовых заполнителей потребовала изменения клея. Для достижения хорошей прочности сцепления с сотовой сердцевиной требуется относительно высокая текучесть, чтобы на стенках сердцевины образовался клеевой валик (рис. 6). [Pg.1141]

    Рис. 2 Сэндвич-узел для переноса вестерн-блоттинга для влажного переноса (вверху) и подготовка к переносу с использованием устройства Mini-Trans-blot (внизу). Перенос мембрана зажата между гелем, фильтровальной бумагой, и опорным вкладышем, с передаточной мембраной, обращенной к аноду. Кассета, содержащая собранный сэндвич с гелевой мембраной, вставляется в устройство Trans-blot, содержащее буфер для холодного переноса, и выполняется электроперенос. (Адаптировано из руководства по эксплуатации Bio-Rad.) ...
    Концепция сэндвич-сборок открывает очень широкий спектр возможностей, используя комбинации пенопласта и текстиля с твердой кожей и подложками.В следующем разделе рассматриваются специфические характеристики и проблемы пластмасс как поверхностей в отличие от пластмасс как структур. [Стр.68]

    УФ-излучение Реакция поверхностного аминолиза, вызванная УФ-излучением Kght (USAR) 1. Сэндвич-сборка предназначена для образования тонкого слоя диметилформамида (в центре) между пленкой PP (вверху) и ПЭТ fQm (внизу) 2. Облучение ультрафиолетовым светом формирует верхнюю сторону при комнатной температуре. Аминогруппы 31 ... [Pg.93]

    Разработаны методы пайки многослойных узлов из титановых сот с алюминиевым припоем... [Pg.768]

    Яо, Х. Сабат, М. Граймс, Р. Н. 2002. Многопалубные сэндвич-сборки с проводным соединением, пошаговое построение гексануклеарного бензолцентрированного трис (алкинил трехуровневого) комплекса. Металлоорганические соединения, 21 2833-5. [Pg.699]

    Испытание на отслаивание подъемного барабана для сборок кожа-сэндвич ... [Pg.198]


    сэндвич-сборка - определение - английский

    Пример предложений с «сэндвич-сборкой», память переводов

    OpenSubtitles2018.v3Roy здесь научит вас всему, что касается сборки сэндвичей.Обычное сканирование.Отправьте письмо Дагу Деру, чтобы зарезервировать место на линии сборки сэндвичей. OpenSubtitles2018.v3Сэндвич собран. Mmm.patents-wipoСоединение механически обработанных сэндвич-сборок сваркой трением с перемешиваниемpatents-wipoКорпусы соединяются сэндвич-сборкой из трех пластин (104, 106, 108) (противоположные концы корпусов закрыты съемными концевыми пластинами) . patents-wipo Обе части являются имеют такие размеры и форму, что их можно фиксировать между собой, образуя устойчивый композит, напоминающий сэндвич-сборку.Патенты-wipo «Сэндвич-сборка» демонстрирует повышенную жесткость и эластичность без увеличения веса по сравнению с обычными панелями грудного типа, поскольку плотность пены, образующей удлиненные элементы (3), составляет около 20 кг / м 2? Патенты-wipo интегральная удерживающая и центрирующая функция патенты-wipo Узел сэндвич-панели скобой, используемый для монтажа на крыше патенты-wipo Этот дозиметр (14) включает сэндвич-узел из первой панели (16) и второй панели (18), а также расположенную чувствительную к гамма-излучению пленку (20) между ними для временного монтажа в контейнере (12) во время дозирования гамма-излучения и вращения контейнера.Патенты-wipo Механически обработанный многослойный конструкционный узел состоит из двух компонентов, соединенных вместе соединением, по существу, такой же прочности, как и самый слабый основной материал. patents-wipo Предоставляется плоский топливный элемент (20), включая узел мембранного электрода (23), зажатый между двумя Сборки токоприемников (21, 22) .patents-wipo Термически ламинированная оболочка (2) расположена как на верхней, так и на нижней поверхностях соединенных элементов (3), образуя сборку «сэндвич», которая впоследствии подвергается дополнительным операциям по нанесению покрытия на верхняя, нижняя и боковые кромки, а также обработка поверхности и другие стандартные операции.WikiMatrix Проекторы Type 93 состояли из твердых кварцевых сэндвичей, собранных в сферические чугунные корпуса. Patents-wipoA лайнер (24) приклеен к влагобарьеру, между которыми находится абсорбирующий узел (26). Patents-wipoA топливный элемент (10) включает сепараторы (28) сэндвич-блоки электролитических электродов (26). МИЗАН Когда Сэм тщательно собирал сэндвичи, я попытался позвонить Оливии.Патенты-wipo Изделия включают влагобарьер, подкладку, прикрепленную к влагобарьеру, и абсорбирующую сборку, зажатую между ними. patents-wipoПредоставлен процесс формирования композитной сэндвич-панели, который включает размещение верхнего листа и нижнего листа на противоположных сторонах Я слышал мнение Бринла о ДДТ. Никто не предлагает нам распределять сэндвичи с ДДТ в сборочной столовой. Топливный элемент (11) включает электролитные электродные сборки (26) и пару сепараторов (28), расположенных между электролитными электродными сборками (26).Топливный элемент (10) включает в себя узлы (26) электролитных электродов и пару сепараторов (28), расположенных между узлами электролитных электродов (26). Топливный элемент патенты-wipoA включает в себя множество узлов (56) электролитных электродов и пару разделителей между электролитными электродными узлами (56).

    Показаны страницы 1. Найдено 366 предложения с фразой sandwich assembly.Найдено за 12 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

    Cemitas Poblanas с куриным салатом Chipotle

    Эти Cemitas Poblanas - это простой способ израсходовать остатки курицы или усилить классический сэндвич с курицей. Они полны аромата горчицы, майонеза чипотле и маринованных перцев халапеньо.

    Правдивая история: До настоящего времени Джош был УЖАСНЫМ. Особенно в начале. Он делал то, что вы пишете кому-то, а они начинают отвечать, и вы видите, как появляется пузырек, а затем он остается таким в течение нескольких минут, так что вы ждете, ожидая длинного, значимого сообщения.И ЗАТЕМ пузырь исчезает, и текст не отправляется. Несколько дней.

    Когда я передал ему это и сказал, что у меня есть другие люди, которые будут лучше писать текстовые сообщения и которые действительно любят животных (это было ложью, у меня никого не было), он сказал мне, что хочет извиниться за cemitas. Все, что было с Джошем, было поводом просто съесть то, что было в его списке. Я согласился. Очевидно, мы с Джошем все продумали. Но мой вывод заключался в том, что семиты восхитительны.

    История Семитаса Побланаса:

    Семитас побланас - это разновидность торта (сэндвича) из Пуэбла, Мексика.Они отличаются от классической торты тем, что используют особую булочку.

    Что такое Семитас Побланас?

    Если вы никогда не ели cemita, вас ждет угощение. Это разновидность торта из Мексики, в которую обычно входят жареные мясные котлеты, например, свинина или курица по-миланесски. Но я хотел сделать его немного проще, легче и удобнее в сборке.

    Как сделать Cemitas:

    1. Приготовьте салат из куриного чипотле. Сварить курицу, а затем бросить ее в заправку с чипотле в адобо, желтой горчице, майонезом и соком лайма.Думайте об этом как о сэндвиче с холодным куриным салатом - так хорошо!
    2. Сделайте лапу. Просто смешайте вместе капусту, маринованный перец халапеньо, сок лайма, кинзу и соль. Он такой освежающий, и если бы я добавил рукколу, я бы просто съел ее как салат.
    3. Подождите, чтобы собрать! Я люблю сервировать бутерброды на вечеринках и вечеринках. Несмотря на то, что они выглядят потрясающе в собранном виде, я призываю вас избегать сырости, просто складывая все компоненты в миски или тарелки и позволяя людям собирать их.Таким образом получаются хрустящие бутерброды со свежим вкусом, и ваши гости могут приготовить их по своему вкусу.

    Советы и хитрости

    1. Приготовьте салат с курицей чипотле накануне и храните в холодильнике. Непосредственно перед подачей добавьте еще немного майонеза и приправ.
    2. Нарезать капусту накануне. Если вы сделаете мясной фарш накануне, он будет менее хрустящим, поэтому просто нарежьте капусту и перемешайте непосредственно перед тем, как разложить ее для гостей.

    Вот и все! Это супер-легкие бутерброды с семитой, которые так хороши на вкус, и их очень просто сложить вместе.

    Распечатать рецепт

    Рецепт Семитас Побланас

    Эти Cemitas Poblanas - это простой способ израсходовать остатки курицы или усилить классический сэндвич с курицей. Он полон вкуса горчицы, майонеза чипотле и маринованных перцев халапеньо.

    Курс: ужин, обед

    Кухня: мексиканская

    Ключевое слово: cemitas poblanas

    Время приготовления: 20 минут

    Время приготовления: 20 минут

    Общее время: 40 минут

    Размер порции: 4 бутерброда

    Ингредиенты

    Кочанная капуста:
    • 1/4 кочана капусты, нарезанная тонкими ломтиками
    • 1/2 банка 7 унций маринованного халапеньо, измельченного
    • 1 столовая ложка измельченной кинзы
    • 1/2 чайной ложки соли по вкусу
    • Сок из 1 лайма
    Салат из куриных чипотле:
    • 1 фунт куриных грудок без кожи и костей
    • 1/3 стакана майонеза
    • Сок из 1 лайма
    • 1 чипотле в адобо-фарше
    • 1 чайная ложка чипотле в адобо-рассоле из банка
    • 1 чайная ложка французской классической желтой горчицы
    • Щепотка соли
    • Свежемолотый перец
    Сэндвич-сборка:
    • 4 хлеба Семита или булочки с кунжутом или булочки бриошь
    • 1/2 фунта тертого сыра Оахакан или тертой моцареллы сыр
    • 1 нарезанный авокадо

    Инструкции

    Чтобы приготовить куриный салат с чипотле:
    • В кастрюлю с водой добавьте куриные грудки. Залейте водой и доведите до кипения, варите около 20-25 минут, пока курица не станет твердой на ощупь. Переложите на разделочную доску или тарелку и дайте остыть до комнатной температуры. Измельчите курицу двумя вилками.

    • Переложите измельченную курицу в миску вместе с майонезом, соком лайма, измельченным чипотле в адобо, рассолом, французской классической желтой горчицей, солью и несколькими оборотами свежемолотого перца. Перемешайте до однородности. Дайте ему попробовать и настройте любую из приправ по вкусу.Я добавил еще несколько щепоток соли.

    Чтобы приготовить капусту:
    • В миску среднего размера добавьте капусту, маринованный перец халапеньо, кинзу, соль и сок лайма. Перемешайте и дайте ему попробовать; посолить по вкусу.

    • Чтобы собрать Cemitas:

    • Если это для вечеринки, добавьте все компоненты в миски и тарелки, чтобы бутерброды не промокли.

    • Если вы хотите есть сразу, разрежьте булочки с семитой пополам.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
