Установка сэндвич-панелей: пошаговая инструкция

Сэндвич панели изобрели и начали использовать жилищном и промышленном строительстве еще в 30-х годах ХХ века, но они сохраняют свою популярность до сих пор.  Этот практичный, долговечный и доступный по цене материал объединяет в себе качества звуко- и гидроизоляции, утеплителя и внешней отделки. Данная статья посвящена разновидностям сэндвич панелей и способам монтажа.

Содержание

  • Особенности сэндвич панелей
    • Плюсы и минусы
    • Разновидности сэндвич панелей
    • Советы по выбору
  • О правилах перевозки и разгрузки
  • Монтаж сэндвич панелей
    • Предварительная подготовка сэндвич панелей
    • Особенности монтажа сэндвич панелей
    • Фасонные элементы
    • Сэндвич панели и готовые объекты: фото

Особенности сэндвич панелей

Изготавливаются сэндвич панели только механизированным способом на заводах, оборудованных специально для этого. Подобные название данного стройматериала не случайно – он состоит из нескольких слоев и представляет собой некий «сэндвич». Сверху и снизу располагаются металлические листы, между которыми находится теплоизоляционный материал. В зависимости от толщины утеплителя варьируются толщина и стоимость сэндвич панелей. На их цену также влияет толщина листов стали.

Для строительства кровли чаще всего берут достаточно тонкие панели с листами толщиной 0,6 мм, в то время как для облицовки стен больше подходят панели с толщиной металлических листов до 1,2 мм.

На стоимость влияют также и размеры сэндвич панелей. Стандартная длина таких изделий – 12 м. Впрочем, при желании можно заказать панели нужных размеров. Их толщина может составлять от 40 до 250 мм. В зависимости от профиля ширина панелей может составлять от 50 до 120 см. Изделия с небольшой шириной чаще используются для строительства ворот гаражей, а более широкие покупают для возведения или отделки таких объектов как склады, дома, гаражи и проч.

Дороже всего стоят трехслойные сэндвич панели из-за их сложной структуры, повышенной прочности и отличных эксплуатационных характеристик.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

  • возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
  • малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
  • конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
  • экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
  • пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
  • экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
  • прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
  • теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
  • звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
  • монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Плюсы и минусы

Популярность и востребованность сэндвич панелей на протяжении многих лет объясняется большим количеством преимуществ перед прочими материалами.

Плюсы сэндвич панелей:

  • возможность быстрого монтажа – облицовка панелями и возведение стен занимают немного времени;
  • малый вес – конструкция из панелей намного легче, чем из кирпича или бетона, поэтому она не требует дополнительных затрат на сооружение прочного фундамента;
  • конструкции достаточно легко разбираются, их можно модернизировать или перевезти на новое место;
  • экономия – дом из сэндвич панелей обойдется в разы дешевле, чем кирпичный или блочный;
  • пожарная безопасность – благодаря металлическим листам теплоизоляционный слой защищен от прямого воздействия огня. Исключение составляют сэндвич панели с внутренним слоем из ПВХ, пенополиуретана или пенополистирола, поэтому важно внимательно изучать состав;
  • экологичность – для производства панелей используют исключительно материалы, которые безопасны для природы и здоровья человека;
  • прочность – сэндвич панели для стен изготавливают с использованием толстых металлических листов, которые маловосприимчивы к механическим повреждениям;
  • теплоизоляционные свойства – данный параметр меняется в зависимости от толщины утеплителя;
  • звукоизоляция – чем больше толщина панели, тем лучше ее шумоизоляционные свойства;
  • монтаж сэндвич панелей можно производить в любое время года, за исключением особо холодных зим с сильными морозами из-за риска появления обледенения на стыках.

Для строительства применяются такие виды сэндвич панелей:

  1. Кровельные – для строительства и облицовки крыш. Как правило их производят из металлических листов толщиной 0,6 мм и утеплителя толщиной от 50 до 70 мм, они имеют гладкий плоский профиль, ширина панелей составляет 120 см. Их отличает небольшой вес и, соответственно, невысокая нагрузка на несущие стены. Стандартная кровля из подобных панелей длиной 12 метров весит всего 70 кг. Внутренним наполнителем кровельных сэндвич панелей является стекловолокно, которое имеет хорошие теплоизоляционные свойства.
  2. Стеновые – отличаются большей толщиной и весом, т.к. в отличие от кровельных, они должны придавать зданию прочность и жесткость. Их оснащают особыми ребрами жесткости, что позволяет выдерживать даже ураганные порывы ветра до 190 км/ч. Наполнителем в таких панелях выступает пенополиуретан. При толщине утеплителя в 10 см стеновая сэндвич панель длиной 12 метров будет весить порядка 110 кг. Для таких изделий характерны хорошие несущие способности, их можно использовать в жилищном строительстве.
  3. Специальные – используются для строительства необычных конструкций, таких как морозильные камеры или склады. Толщина теплоизоляционного слоя в них может составлять от 40 мм до 25 см. Специальные панели небольшой толщины применяют для строительства легких конструкций (складов или торговых точек), а самые толстые необходимы для возведения холодильных камер. У них могут быть разные размеры, фактура, системы крепления и т.д.

Советы по выбору

При выборе сэндвич панелей нужно учитывать не только специфику строительства будущего объекта и его предназначение.

Также следует обратить внимание на:

  1. Вид утеплителя, который используется в панели. Так, пенополистирол имеет хорошие теплоизоляционные свойства, не пропускает влагу и вредит здоровью, однако он пожароопасен. Соответственно, подобные панели не подойдут для зданий, в которых используются мощные нагревательные приборы или открытый огонь. Низкая теплопроводность и прекрасная гидроизоляция отличают и пенополиуретан, но он также горит. Минеральная вата пожаробезопасна, она хорошо держит тепло, однако не подходит для использования в помещениях с повышенной влажностью.
  2. Толщину изделия. Чем панель толще, тем выше ее устойчивость, прочность и теплоизоляционные свойства. Однако большая толщина также уменьшает размеры полезной площади, усложняет монтаж и является причиной более высокой стоимости панелей.
  3. Геометрию. Перед покупкой сэндвич панелей следует произвести предварительный расчет, иначе они могут не соответствовать проекту здания.
  4. Репутацию производителя. Стоит поинтересоваться производственной базой компании, качеством и современностью оборудования, опытом ее работы и длительностью присутствия на рынке. На территории России работает более 200 производителей сэндвич панелей, что способствует здоровой конкуренции, так что покупателям есть из чего выбрать. Самыми крупными производителями в стране являются: Ruukki-Вентал, КЗЛК, «Электрощит», «Тримо-ВСК», «Мосстрой-31» и другие.

О правилах перевозки и разгрузки

Специфику перевозки и погрузки сэндвич панелей иногда относят к недостаткам. На самом деле организовать правильную транспортировку материала не так уж и сложно. Перевозить его нужно исключительно в заводской упаковке, в грузовиках, имеющих открытый кузов и открывающийся верх. Кузов должен быть оснащен специальными проушинами для фиксаторов упаковок. Укладывать их можно максимум в два слоя.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.

д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Во время перемещения пакеты должны фиксироваться специальными лентами, которые прикрепляются через каждые 1,5 м. На протяжении поездки водитель должен регулярно проверять состояние груза (крепления, натяжение связок и т.д.). При перевозке морем или по железной дороге панели должны упаковываться в деревянные ящики соответствующих размеров.

Перед установкой сэндвич панели нужно подготовить: их очищают от пыли и грязи, с них снимают защитную пленку обшивки, разрезают в случае необходимости, используя электропилы или электролобзики с мелкими зубьями. Жестяные фасонные элементы разрезают ножницами по металлу.

Внимание! Запрещено резать панели, используя газопламенные резаки, т.к. утеплитель может загореться.

Порядок установки панелей зависит от проекта и архитектурных особенностей здания, но начинать всегда нужно с нижнего правого или левого угла. Нельзя допускать, чтобы элементы ударялись друг о друга, поэтому во время монтажа их нужно подгонять резиновой киянкой.

Для крепления к каркасу нужно использовать нержавеющие саморезы для сэндвич панелей, которые оснащаются прокладками-уплотнителями. Их длина зависит от толщины панелей. В случае крепления к деревянным прогонам необходимы саморезы по дереву. Ширина опор для панелей не должна быть меньше 6 см (если иные размеры не предусмотрены проектом).

Установка панелей выполняется с помощью струбцины, число захватов при этом зависит от размеров изделия. Если их устанавливают горизонтально, то они должны лежать так, чтобы всей массой прижимать изоляцию. В случае вертикальной установки их нужно дожимать для плотного схождения замков. После фиксации панели струбцинами ее можно крепить к каркасу, между ней и опорой нужно проложить уплотнительную ленту.

Совет: Для того чтобы в замках не было зазоров, стыки можно заполнить монтажной пеной или минеральной ватой.

Фасонные изделия крепятся через каждые 30-40 см с помощью саморезов и через каждые 30 см при помощи вытяжных заклепок.

Предварительная подготовка сэндвич панелей

После выгрузки и очистки панелей приступают к подготовительным работам, которые помогут облегчить и ускорить монтаж.

Этапы подготовки:

  1. Нужно в деталях изучить схему расположения панелей для стен и кровли и определить последовательность, в которой они будут выкладываться.
  2. Выполните установку вспомогательных лесов и прочего монтажного оборудования, прикрепите их к каркасу.
  3. Проверьте, нет ли помех, которые могут помешать подъемному крану перемещаться по стройплощадке.
  4. Проверьте наличие необходимых инструментов. Вам понадобятся: 2 стропы 10-метровой длины грузоподъемностью 5 т, 2 распорки для замков, монтажные инструменты, струбцина.

Особенности монтажа сэндвич панелей

Очевидно, что качественно смонтировать сэндвич панели под силу исключительно профессионалам, и не стоит даже пробовать делать это самостоятельно. Однако, ознакомившись с предоставленной ниже информацией, вы сможете проконтролировать процесс установки.

Нюансы установки панелей:

  1. Нельзя брать панели за верхнюю обшивку.
  2. Запрещено оставлять изделия незафиксированными или в струбцине, когда нужно на время прервать работу.
  3. Закрепляя стеновые сэндвич панели, используют траверсу, которую фиксируют тросом для стабилизации положения материала во время подъема.
  4. К точке монтажа панель доставляют краном, ее нужно выставить согласно предварительно сделанным отметкам.
  5. Первая панель должна устанавливаться в 20-30 мм от цоколя. Обязательно нужно проверить ровность расположения, т.к. от этого зависит расположение всех последующих элементов.
  6. При горизонтальной укладке вторая, третья и все последующие панели устанавливаются сверху. После каждой третьей панели необходимо проверять ровность всей конструкции.
  7. Между кровельными и стеновыми элементами нужно сделать промежуток в 2-3 см.
  8. Прежде чем использовать крепежи, необходимо отметить места крепления сэндвич панелей маркером.
  9. Не снимайте струбцины до того, как вы убедились в надежности крепления элемента к каркасу.
  10. Саморезы нужно затягивать до тех пор, пока выгиб металлической обшивки не будет устранен. При этом нужно следить, чтобы не было и чрезмерного продавливания панели.

  1. Проемы для окон и дверей нужно делать непосредственно при установке панелей. Между самим материалом и блоками нежно оставлять свободное пространство около 2-3 см. Если вырезать проем на месте не представляется возможным, это нужно сделать на земле, положив панель на упругую подкладку. Поднимать элемент с отверстием нужно максимально осторожно.
  2. Установку кровельных панелей следует начинать с размещения первого элемента открытой волной к краю крыши для получения надежного соединения.
  3. Панели поднимают траверсой, подводят к точке монтажа и фиксируют, после этого крайний свес карниза панели нужно выставить на предусмотренное проектом расстояние.
  4. Кровельные панели закрепляются в точках нижних прогибов волны, а перехлесты гофры в местах скрепления элементов фиксируются вытяжными заклепками через каждые 30 см.
  5. В замках панелей нужно оставлять температурные зазоры (2-3 мм).

Внимание! Кровли из сэндвич панелей должны регулярно очищаться от листьев, снега и мусора, чтобы избежать коррозии.

Фасонные элементы

Для того чтобы здание из сэндвич панелей было действительно надежным и долговечным, требуется установка разнообразных фасонных элементов – их вид и размещение определяют на этапе проектирования.

Вертикальную установку элементов производят в направлении снизу-вверх с нахлестом в 10 см. Места стыков следует обязательно дополнительно герметизировать, т.к. через них может просачиваться вода.

В коньковых стыках кровельных панелей профессионалы рекомендуют устанавливать двойной коньковый элемент с внутренней планкой. Сама планка крепится до установки кровельных сэндвич панелей, чтобы она примыкала непосредственно к прогонам. Когда монтаж закончится, оставшийся зазор необходимо заполнить монтажной пеной, замазать мастикой или утрамбовать утеплителем.

Сэндвич панели и готовые объекты: фото

Фасадные сэндвич панели ярких цветов позволяют создать оригинальные экстерьеры:

Холодильная камера, построенная из толстых сэндвич панелей:

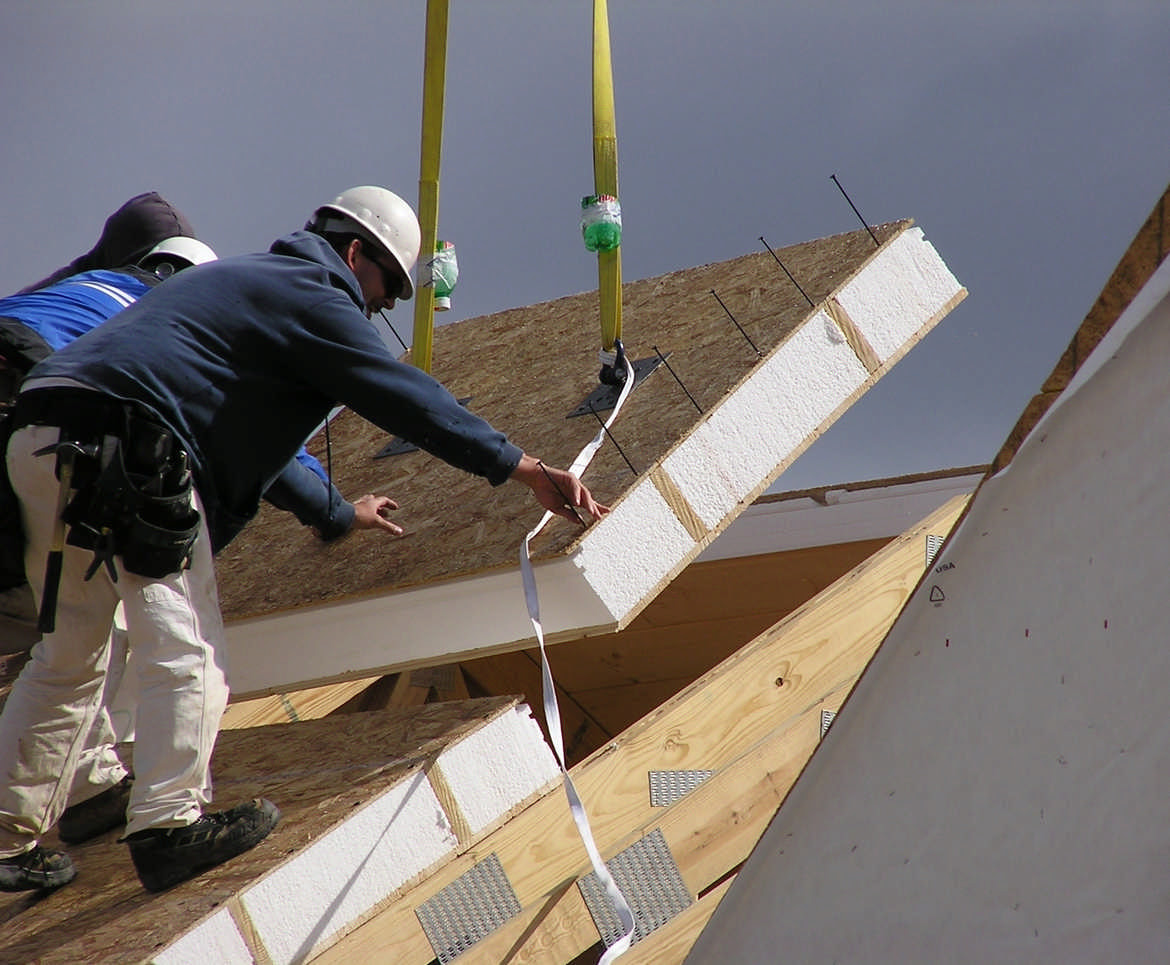

Сборка дома из особых сэндвич панелей с наружными стенками не из металла, а из дерева:

Теплый гараж для одной машины из панелей:

Технология монтажа кровельных сэндвич панелей: подробная инструкция

Монтаж кровельных сэндвич панелей имеет определенные отличия от традиционной процедуры монтажных работ. Он настолько прост, что для своего исполнения особого опыта не требует. С ним довольно легко и быстро справятся и начинающие, только при этом должна точно, во всех тонкостях выполняться технология монтажа кровельных сэндвич панелей.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

На заметку

На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.

  • В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
  • Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Совет

В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Совет

С наружных обкладок пленку снимают по завершении монтажа.

  • Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
  • Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
  • Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
  • После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.
Крепление кровельных сэндвич панелей

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

  • в длину – 12.5 мм,
  • диаметры резьбы – 6.3 мм под головкой шестигранной формы,
  • к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Важно

Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

  • тип объекта;
  • расположение плит
  • ветровая нагрузка.

Технология монтажа сэндвич панелей: описание укладки ↑

  • Монтаж кровельных плит проводят рядами от свеса по направлению к коньку.
  • Первая плита должна формировать свес.
  • Вторую обрезают, в месте нахлеста покрывают герметиком и прикрепляют и к опоре, и к первой плите.
  • Закончив укладку первого и второго ряда, начинают выполнять продольное межпанельное соединение. Следующий, третий, ряд также начинают снизу и так дальше.
  • При монтаже доборных элементов все места соприкосновения обрабатывают силиконовым герметиком.
Выполнение поперечного стыка

Поперечный стык кровельных плит выполняют со следующим нахлестом:

  • 5–10⁰ (9–18%) – 300 мм;
  • 10–20⁰ (18–36%) – 200 мм.
  • У верхней панели снизу обрезают стальную обшивку примерно на величину нахлестки.
  • Удаляют также и слой утеплителя.
  • На верхний профиль, расположенной снизу панели, наносят соответствующий герметик (бутил каучуковый или силиконовый).
  • Затем панель крепят к каркасу и в конце между собой крепят панели саморезами.
Продольные стыки

Выполнив крепление сэндвич панели к каркасу, их механически прочно соединяют через продольные места соединения в замках. Сразу перед укладкой плит с внутренней стороны в паз замка закладывают силиконовый герметик.

© 2021 stylekrov.ru

Монтаж (установка) сэндвич-панелей по технологии

В последнее время одним из самых распространенных строительных материалов считаются сэндвич-панели, которые отличаются не только сравнительно низкой стоимостью, но и легкостью в производстве и монтаже.

Материал пользуется большой популярностью за счет своей практичности, огнеупорности, низкой теплопроводности и, конечно же, эстетического вида. И, что немаловажно, установка сэндвич-панелей занимает гораздо меньше времени, чем сооружение зданий из дерева, кирпича или бетона.

Технология строительства из сэндвич-панелей

Строительство помещений из современных многослойных плит происходит в несколько этапов. Секрет прочности и долговечности постройки – это ответственный подход к составлению чертежей и схем будущего помещения. Во время проектировки здания определяется вид несущей конструкции, размеры, цвет и фактура сэндвич-панелей, а также способ установки. К тому же на сайте Dekor можно найти рекомендации специалистов по перевозке и монтажу материала.

Чтобы установить сэндвич-панели, сначала нужно подготовить каркас. Он может быть сделан из любого материала: дерево, бетона или металла. Благодаря легкости и прочности плит, технология монтажа сэндвич-панелей не требует возведения массивного фундамента – требуется лишь выровнять и утрамбовать площадку. В зависимости от проекта у здания может быть небольшой цоколь, изготовленный из бетона. Затем устанавливаются направляющие каркаса, обработанные для прочности антикоррозийными и герметичными составами. С помощью специальных винтов или дюбелей на них осуществляется монтаж сэндвич-панелей, с которых уже удалена защитная пленка.

В зависимости от высоты здания и расстояния между несущими каркаса, выбирается горизонтальный или вертикальный способ установки, чтобы получилось как можно меньше отходов от нарезки готовых плит. И в том, и в другом случае монтаж начинается с нижнего яруса. Для надежности и защиты от деформации, все стыки и швы между панелями обрабатывают силиконовыми герметиками или закрывают угловыми профилями.

После установки сэндвич-панелей в готовые стены вставляют окна и двери, проемы оформляются специальными карнизами, изготовленными из металла или пластика. С помощью монтажной пены или утеплителя устраняются зазоры между плитами, предотвращая образование «мостиков холода». Завершающий шаг – крепление кровельных панелей. Выбор способа зависит от угла наклона крыши. Покрытие может монтироваться несколькими рядами внахлест или же цельными листами. Места соединения надежно обрабатываются гидроизоляционными составами.

В чем секрет?

На первый взгляд, технология монтажа сэндвич-панелей кажется простой, особенно тем, у кого есть минимальный опыт в строительстве. Однако здесь кроется множество тонкостей. К примеру, раскройку плит необходимо производить в защитном респираторе: волокна минеральной ваты, попав в дыхательные пути, могут вызвать аллергическую реакцию.

Также не стоит выполнять работы по монтажу сэндвич-панелей в туманную или влажную погоду, чтобы утеплитель не впитал воду и не потерял полезные свойства.

Несмотря на то, что плиты являются прочным материалом, способным выдержать большие нагрузки со стороны внешних факторов, полимерное покрытие легко повредить при неаккуратной транспортировке, обрезке и любых других операциях. Поэтому монтаж сэндвич-панелей стоит доверить команде профессионалов, способных быстро и качественно выполнить все работы по строительству здания.

Монтаж кровельных сэндвич панелей — технология крепления и устройство кровли

Поначалу, еще такой уникальный и непривычный, монтаж кровельных сэндвич панелей очень быстро стал незаменимым в современном строительстве. Панели позволяют возвести крышу легко и за короткие сроки, как конструктор. Сэндвич панель – это готовый кровельный пирог, его установка не требует сложной стропильной системы и дополнительных материалов, которые необходимы при строительстве обычной крыши.

Содержание

  1. Что представляет собой сэндвич панель

  2. Особенности монтажа сэндвич панели

  3. Преимущество технологии

  4. Общие характеристики кровельных сэндвич панелей

  5. Видео

Что представляет собой сэндвич панель

Если с виду панель выглядит немного хрупкой и больше похожей на элемент декора, чем на добротный строительный материал, то это абсолютно не верно. Да, сэндвич панель имеет множество вариантов расцветки и дает возможность экспериментировать с дизайном, но это очень крепкий материал, способный выдержать любые нагрузки.

Из чего состоит сэндвич панель:

  • Два стальных листа с ребрами жесткости – отлично защищены от коррозии, благодаря полимерному покрытию и оцинковке. Им совершенно нестрашны воздействия окружающей среды.

  • Утеплитель – он расположен между стальными листами. Это может быть минвата, пенополиуретан или пенополистирол.

Получается такая трехслойная панель – тонкий лист стали, на нем слой утеплителя, укрывает это все еще один стальной лист. Это касается кровельных сэндвич панелей. Есть еще панели, в которых вместо стали используют плиту OSB. Такая панель интересна тем, что потом к ней можно прикрепить металлочерепицу из битума либо какой-нибудь рулонный материал для кровли. Но чаще такие плиты, все же, применяют для возведения стен, а не крыши.

Важно: если между коньком и мауэрлатом нет перекрытий, то уклон крыши из сэндвич-панелей может быть 5 градусов. Если же есть, нужно увеличить уклон до 7 градусов. Когда планируются окна в кровле, градус уклона так же необходимо увеличить.

Преимущества сэндвич панелей

Появление каркасных домов и сэндвич панелей создали переворот в строительном мире. Они показали, что необязательно ждать годами, пока построится дом – это можно сделать за несколько недель. Какое удивление вызвало то, что монтаж кровельных сэндвич панелей не требует обязательного наличия стропильной системы. А если она и предусматривается, то нет надобности в каких-то мероприятиях по ее дополнительному усилению – кровля из сэндвич панелей не нагружает ее.

Область применения панелей довольно широка. Их используют в строительстве как жилых домов, так и медицинских комплексов, автозаправочных станций, построек промышленного назначения, спортивных центров, в аэропортах и т.д.

Особенности монтажа сэндвич панели


Монтаж панелей производится довольно быстро. Их стандартные размеры – 1000 мм шириной и 16000 мм высотой. Толщина при этом может быть от 40 до 160 мм. Но можно заказать панель с индивидуальными параметрами. Вес у них так же небольшой – около 40 кг. При этом у панелей отличные показатели теплоизоляции и шумопоглощения.

Важно: ввиду того, что кровельная сэндвич панель легкая и габаритная, нельзя производить монтажные работы в ветреную погоду, это может привести к непредвиденным обстоятельствам. Порывы ветра 7-9 м\с, это уже много.

Оперативность укладки кровли из сэндвич панелей обеспечивает то, что ничего не нужно заготавливать дополнительно – вам продают готовую сэндвич панель нужной формы и размеров, в которых производитель изначально учел все требования к возведению кровли, в том числе и отменную изоляцию. Вам остается только прикрепить их к кровельным балкам. Конечно, для этого нужны соответствующие навыки, но в итоге вы получите комфортное и качественное жилье. Если со временем в кровле возникнет повреждение, то достаточно будет всего лишь заменить испорченную панель на новую.

Процесс монтажа кровельных сэндвич панелей

Крепление сэндвич панелей происходит как с использованием промежуточных прогонов, так и без них. Если длина пролета более 4 метров, тогда нужно устанавливать дополнительный прогон. Что касается стропильной системы и обрешетки, то она не требуется. Хотя те, кто к этому еще не привык, все же устанавливает ее, но в основном для больших построек.

Технология крепления:

  • Между фронтонами следует поставить прогон конька.

  • Затем, на боковые стены установите балку, как мауэрлат.

  • Укладка кровельной панели начинается с низу вверх. Приступать к креплению второй и последующих панелей нужно после того, как вы убедитесь, что первая лежит ровно и надежно зафиксирована.

  • Сначала закрепите панель на нижней балке, используя саморезы.

  • Вверху панель крепится к коньковому прогону (не к самому коньку).

  • Для крепления крайних панелей необходимо вкрутить три самореза в ребра жесткости. Далее, вам понадобится только два самореза для укладки последующих панелей.

  • С помощью специальных замков, закрепите сэндвич панели между собой. Помните, что на место замка в сэндвич панели следует наложить слой уплотнителя.

  • После чего нужно герметизировать стыки – для этого пройдитесь по ним силиконом и монтажной пеной.

Важно: во время монтажа не должно возникнуть перекосов – для того, чтобы прикрепить панель рекомендуется использовать два захвата. Крепежные элементы вкручиваются под углом 90 градусов, на расстоянии 50 сантиметров от края.

Отдельно внимание следует уделить коньку кровли из сэндвич панелей:

  • В пустое пространство, которое образовалось под коньком, после укладки панелей уложите утеплитель.

  • Затем, обработайте это место полиуретановой пеной.

  • Когда пена засохнет, удалите лишние подтеки.

  • С помощью пустотелых заклепок и коньковой планки, закройте верхний стык панелей.

Преимущества технологии

Монтаж сэндвич панелей представляется легкими и быстрым по сравнению с другими видами кровельного укрытия. Но это действительно так лишь в том случае, если изначально подойти правильно к проекту монтажа. Все замеры должен проводить человек, который хорошо в этом разбирается. Например, если одна из панелей уложена неровно или имеет неточный размер и это вовремя не исправить, то «эффект» будет заметен на всей конструкции.

Выше уже говорилось о том, что крепление сэндвич панелей не требуют стропильной системы и обрешетки. В отдельных случаях ее возводят, хотя это больше привычка и в некотором роде недоверие к современным технологиям строительства, чем надобность. Но даже если устанавливать панель на стропильную конструкцию, то это гораздо быстрее и удобней, чем использование традиционного кровельного материала. Вы значительно упрощаете работы по организации гидроизоляции, вентиляции и защиты от ветра.

Общие характеристики кровельных сэндвич панелей

  • Огнеупорность.

  • Хорошо сохраняют тепло.

  • Стойкость к деформации полотна.

  • Качественная шумоизоляция.

  • Панель не перегружает стропильную систему.

  • Долгий срок эксплуатации.

  • Красивый внешний вид и разнообразие цветовых вариантов профиля.

  • Минимизация протечек кровли.

  • Быстрый монтаж.


Важно: на кровельных панелях есть заводская пленка, которая защищает плиты от царапин и других мелких повреждений – ее следует снять, перед работами.

Если запастись необходимым инструментом, чертежами с замерами и узлами крепления, силовой техникой для поднятия кровельных панелей на высоту, то с помощью работящих рук мастера – монтаж пройдет быстро, качественно и без проблем.

ВИДЕО

Добавить комментарий

Установка и монтаж сэндвич панелей — особенности, инструкция

Установка и монтаж сэндвич панелей – особенности, инструкция

Сэндвич-панели – это незаменимый строительный материал для обустройства быстровозводимых зданий. Их монтаж осуществляется при различной погоде, с минимальными расходами и за короткое время. Успешное завершение строительных работ возможно при соблюдении технологии монтажа данного материала.

Содержание:
Преимущество монтажа сэндвич-панелей
Особенности монтажа сэндвич-панелей
Правила монтажа и ухода за сэндвич-панелями
Профессиональный монтаж сэндвич-панелей от компании «РУТС»!

Преимущество монтажа сэндвич-панелей

Сэндвич-панели – полностью готовый к монтажу строительный материал. Он относится к разряду универсальных, и поэтому может использоваться для возведения зданий различного назначения – торговых центров, офисных, спортивных, складских, сельскохозяйственных и многих других помещений.
Сэндвич-панели обладают множеством преимуществ, среди которых необходимо отметить экологическую безопасность, устойчивость к огню, отличную звукоизоляцию, низкую теплопроводность и долговечность.

Но главным преимуществом сэндвич-панелей является простота их монтажа и быстрота сборки.

Как показывает практика, использование этой технологии сокращает сроки строительства как минимум в 7-8 раз.

С точки зрения затрат, то строительство быстровозводимых зданий с сэндвич-панелей значительно выгоднее, чем использование традиционных материалов. Грамотно продуманная система монтажа гарантирует быструю сдачу объекта в эксплуатацию независимо от его площади.

Как уже говорилось, сэндвич-панели обладают отличными звукоизоляционными свойствами. Благодаря этому быстровозводимые конструкции можно монтировать в непосредственной близости к аэропортам, ж/д путям, производствам и т.д.
Благодаря высоким теплоизоляционным свойствам, внутри помещения из сэндвич-панелей всегда сохраняется комфортная температура. С наступлением холодом в нем тепло, а в летнюю жару – прохладно.

Легкий вес сэндвич-панелей дает возможность проводить его доставку без использования специализированной техники. Для транспортировки этого строительного материала используется обычный автомобильный транспорт.
Множество преимущества сэндвич-панелей сделали этот материал одним из самых популярных и востребованных на строительном рынке.

Особенности монтажа сэндвич-панелей



Важным и чрезвычайно ответственным этапом строительства быстровозводимых зданий является монтаж сэндвич-панелей. От соблюдения технологии монтажа зависит долговечность здания, его прочность, надежность, звуко- и теплоизоляционные свойства.
Монтаж сэндвич-панелей проводится в несколько этапов. Рассмотрим более детально каждый из них.

Смотрите схематическое видео как происходит монтаж сэндвич панелей:

Пошаговая инструкция монтажа панелей:

1. Подготовка к монтажу предусматривает получение официальной проектно-монтажной документации. Она содержит схемы, чертежи, руководства, ведомости, согласно с которыми будут проводиться работы. Разработкой документации занимаются профильные организации. Перед началом работ рекомендуется сверить все данные и размеры, указанные в проекте.

2. Подъем материала проводится с помощью грузоподъемного оборудования. Как правило, материал поднимается методом механического захвата или вакуумными присосками. Второй вариант считается наиболее эффективным методом, который чаще всего используется в современном строительстве. Независимо от способа подъема, во избежание падения груз закрепляется специальными страховочными ремнями. Только после того, как панели будут установлены в необходимое положение, проводится их отцепление.

3. Резка и сверловка строительного материала осуществляется с помощью специальных инструментов, таких как циркулярная пила, электролобзик или электроножницы. Сверлить необходимо очень аккуратно, тщательно очищая поверхность от стружки. Разметка проводится специальным строительным карандашом.

4. Крепление панелей проводится с помощью саморезов, изготовленных из специальной углеродистой стали. Как правило, материал крепится на деревянные, стальные или бетонные конструкции. В качестве инструмента используется шуруповерт и электродрель. Для уплотнения могут применяться дюбеля и шайбы.



Саморезы для сэндвич-панелей

5. Расчет количества шурупов для монтажа сэндвич-панелей проводится с учетом нагрузки силы ветра на будущую конструкцию, типа здания и места их расположение – фасад или кровля.

6. Определение максимально допустимого расстояния между опорами проводится перед началом монтажа сэндвич-панелей.

7. Монтаж панелей (вертикальный или горизонтальный) проводится согласно проектной документации.

8. Выполнение продольного стыка предусматривает уплотнение сэндвич-панелей с помощью силиконового герметика, который вводится с внутренней стороны материала. Для его нанесения используется специальный инструмент – плунжерный пистолет. Для герметизации шва при поперечном стыке используется минеральная вата.

Следует отметить, что монтаж кровельных и стеновых панелей отличается и имеет свои особенности, которые необходимо учитывать в процессе проведения работ.

Правила монтажа и ухода за сэндвич-панелями



Монтаж сэндвич-панелей может проводиться в любое время года и при любой температуре воздуха. Герметик выбирается в зависимости от погодных условий и температурного режима. Перед его использованием следует ознакомиться с рекомендациями производителя.



Объект компании РУТС (монтаж сэндвич-панелей зимой)

Как в процессе укладки, так и при дальнейшей эксплуатации следует избегать ударов по материалу его механических повреждений. Что касается ухода, что время от времени рекомендуется очищать поверхность сэндвич-панели мыльным раствором с помощью мягкой щетки.

Профессиональный монтаж сэндвич-панелей от компании «РУТС»!



Основным видом деятельности компании «РОМ-УКР ТРЕЙД СЕРВИС» является реализация и поставка, проектирование и монтаж сэндвич-панелей. Работы проводятся квалифицированными специалистами, имеющими большой опыт работы в строительной сфере. Они разработают проект здания любой степени сложности и проведут все необходимые мероприятия, чтобы воплотить его в жизнь! Мы гарантируем высокое качество продукции и выполнение полного цикла работ в кратчайшие сроки!

Монтаж сэндвич панелей |

Приведенные ниже указания по технологии монтажа сэндвич панелей и конструкции узлов быстровозводимых зданий носят общий рекомендательный характер. Окончательная конструкция узлов и соответствующая технология сборки в каждом конкретном случае определяется проектной документацией.

Чтобы исключить многократное перемещение панелей на объекте, их необходимо разгрузить в непосредственной близости от места монтажа.

Упаковки с панелями надо расположить шпоночным соединением панели в сторону стены, чтобы при монтаже не нужно было переворачивать панели на другую сторону. В упаковке панели расположены в порядке их мон­тажа, верхняя панель является первой, которую нужно установить.

Из упаковки панели нужно выни­мать, их нельзя волочить или толкать. На панели запрещено складывать другие грузы или предметы. Монтаж панелей осуществляют, соблюдая рекомендации производителя и со­гласно развёрнутым чертежам монтажа панелей.





Общие указания по монтажу сэндвич-панелей.

1. Необходимо убедиться, что несущие конструкции панелей (колонны, балки, фундамент) уста­новлены так, чтобы обеспечить правильный уровень скрепляемых панелей.

2. Первую панель обычно закрепляют, начиная от угла стены или кровли. В отдельных случаях в проекте может быть указан другой вариант. Перед закреплением панели необходимо убе­диться, что панели правильно поддерживаются, расположены правильным краем (шпоночным соединением) вверх, установлены, соблюдая стороны покрытия поверхностей.

3. Рекомендуемые  крепления панелей необходимо производить, соблюдая минимальное рас­стояние от края панели. Это расстояние должно быть не менее 20 мм. Места сверления очищают от металлических опилок. Для обеспечения плотного, не пропускающего осадки соединения, рекомендуемые элементы крепления необхо­димо закрепить под прямым углом к поверхности панели. Правильный угол крепёжного болта в зависимости от монтируемой панели показан на рисунке.

4. Перед   нанесением на поверхность уплотняющего герметика необходимо убедиться в том, что она является сухой и чистой. Герметик накладывают равномерно и непрерывно.

5. Для разрезания панелей используют мелкозубчатую пилу либо твердосплавную зубчатую дисковую пилу. Не рекомендуется пользоваться режущими инструментами, которые разогревают поверхность, например, абразивные диски. После завершения работ по разрезанию панели надо незамедлительно вычистить место разреза от любых металлических опилок.

6. В местах соединения панелей имеется технологический зазор между утеплителем соседних панелей.  Чтобы исключить передвижение воздуха и пара сквозь места соединения панелей, они долж­ны быть герметизированы с помощью монтажной пены, герментика и т.п.

7. При прикреплении к сэндвич-панелям предметов (полок, осветительных приборов и др.) ме­сто крепления обязательно нужно уплотнить герметиком.

8. В некотрых случаях, если это предусмотрено проектной документацией, в  местах крепления сэндвич-панелей к металлическим конструкциям может быть использована уплотнительная лента.







Перемещение сэндвич-панелей при монтаже.

1. Панели можно перемещать руками или используя приспособления со специальными захва­тывающими механизмами. Вынимая панель из упаковки необходимо избегать прогиба панели.

2.  На объекте панели можно переносить руками. При переносе панелей руками необходимо пользоваться защитными рукавицами и надо быть осторожными, чтобы панели не были повре­ждены. Нужно обратить особое внимание на углы и края панелей. Панели нужно переносить в вертикальном положении. Запрещается их перенос плашмя.

3. Для горизонтального перемещения панелей используют специальные захватывающие меха­низмы для панелей. Для монтажа одной панели необходимы 2 захватывающих механизма. Под­нимая панели, дополнительно надо пользоваться страховочными поясами.

4. Для вертикального перемещения панелей используют специальный захватывающий механизм. Для закрепления в панели захватывающего механизма необходимо проделать отверстия для размещения несущих болтов. Места для отверстий надо выбрать так, чтобы потом их можно было закрыть нащельниками. Количество мест крепления болтами для переноса панели зависит от толщины и веса панели. Минимально — два места крепления.

5. Для перемещения кровельных панелей используют ту же схему, что и при горизонтальном перемещении стеновых панелей. В настоящее время разработаны и используются специальные механизмы для подъема и монтажа панелей.





Горизонтальный монтаж стеновых сэндвич-панелей.

1. На фундамент выкладывают гидроизоляционный слой, уплотняющую ленту и U-профиль. Профиль устанавливают на расстоянии 8 мм от несущей конструкции (колонны) панели и при­крепляют к фундаменту. Внутри профиля укладывают минеральную вату или монтажную пену и устанавливают облицовочную накладку цоколя.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2. Если предусмотрено проектной документацией, то к несущей конструкции (колонне) приклеивают самоклеющуюся уплотняющую ленту типа «Герлен» чтобы обеспечить безопасное и воздухонепроницаемое крепление панелей.

3. Для обеспечения плотного соединения панели с U-профилем перед монтажом первой пане­ли в шов соединения укладывают герметик или монтажную пену.

4. К сэндвич-панели прикрепляют рекомендуемые захватывающие механизмы и страховоч­ный пояс. При большом ветре (более 10 м/с) подъём панелей запрещён.

5.  Сначала панели прикрепляют к несущей конструкции временным креплением. Проверяют состояние панели — является ли площадь опоры панели на несущие конструкции достаточной и не превышено ли смещение (±3 мм) по отношению к горизонтальному уровню. Если панель расположена правильно, то осуществляют её закрепление к несущим конструкциям с помощью рекомендованных креплений. Крепления болтов должны быть на расстоянии не менее 20 мм от края панели.

6. После закрепления первой панели продолжают монтаж панелей согласно проектной схеме монтажа панелей. На несущих конструкциях между вертикальными швами панелей оставляют зазор примерно в 20 мм. Зазор между краями панелей заполняют монтажной пеной или мине­ральной ватой.

7. Места крепления панелей закрывают защитным профилем. Взаимное перекрытие профилей между собой зависит от конструкции профиля и его применения и должно быть не менее 0,5 см. В некоторых случаях, если это предусмотрено проектной документацией,  места соединений защитного профиля с панелью дополнительно уплотняют, ис­пользуя герметик.





Вертикальный монтаж сэндвич-панелей: наружные стены.

1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от верти­кального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из мине­ральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2.  В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.

3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.

4. Проверяют  вертикальность панели, убеждаются в точности мест соединения. Используя ре­комендованные крепления, осуществляют крепление панелей.

5. Монтируют  следующую панель. Внутренние швы вертикального соединения делают гер­метичными.

6. Продолжая  монтаж панелей, регулярно проверяют состояние вертикальности панелей.

7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаим­ным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».





Вертикальный монтаж сэндвич-панелей: перегородки

1. На одной стороне монтируемой стены устанавливают профиль монтажа потолка. С помо­щью отвеса определяют место крепления нижнего профиля. Профиль закрепляют креплени­ем, соответствующим материалу фундамента.

2. Монтируют первую стеновую панель. Сначала нижний край опорной панели, затем верхний край панели наклоняют, пока он не упрётся в профиль потолка. Панели длиной до 5 м можно монтировать без использования подъёмной платформы.

3. Проверяют     вертикальность панелей. В случае необходимости осуществляют коррекцию вертикальности панели.

4. Панель прикрепляют к полу и к профилю потолка с помощью самонарезных соединителей.

5. Монтируют следующую панель. Для обеспечения плотного вертикального соединения па­нелей используют инструмент Quick Grip или его аналог, плотно стягивающие панели.

6. Верхний шов соединения заполняют минеральной ватой или монтажной пеной. С другой стороны панели крепят профили потолков и пола.

Крепление панелей в вертикальных перегородочных конструкциях — сначала к потолку и полу конструкции прикрепляют профили для обеспечения опоры одной поверхности сэндвич- панели. Когда панель установлена, её фиксируют у профилей пола и потолка. Закрепляют профили на другой стороне панели. Возможно использование различных видов профилей и решений для вертикального крепления панелей к перегородочным конструкциям. Данные профили для крепления панелей изготавливает и предлагает для каждого конкретного заказа.





Монтаж потолков.

1. Для поднятия потолочных панелей лучше всего использовать подъёмную платформу, обо­рудованную специальными опорами для поддержки панелей. Для защиты поверхностей пане­лей от повреждений (царапин на поверхности) поверхность опоры, соприкасающуюся с по­верхностью панели, надо покрыть мягким материалом, например, техническим фетром.

2. Поднятые  потолочные панели подпирают к несущему профилю подвесных потолков и при­кручивают их к профилю с помощью самонарезных болтов.

3. Для того чтобы плотно соединить каждую следующую панель с предыдущей, используют вспомогательный инструмент Quick Grip или его аналог.

4. Крайние  швы панелей уплотняют минеральной ватой или монтажной пеной. Для устойчивости панелей к крайним швам над панелями прикручивают металлический лист.

5. В случае необходимости, для обеспечения плотного соединения защитного профиля с поверхностью панели перед прикреп­лением нащельника на него наносят герметик или ленту «Герлен» и т.п.

В конструкциях подвесных потолков панели закрепляются на несущие профили подвесных потолков. Толщину профилей определяет зависимость при расчёте нагрузки на панель. К несущей конструкции профили закрепляют с помощью навесной системы. Способ решения навесной системы зависит от вида несущей конструкции и расчёта нагрузки на панель. К несущим профилям подвесных потолков панели крепят сверлящими самонарезными болта­ми, а место соединения прикрывают нащельниками.





Монтаж кровельных сэндвич панелей.

1. Необходимо убедиться в том, что несущие конструкции кровли (балки, фермы) находятся на необходимом уровне, у кровли имеется необходимый уклон, расстояние между опорами (прогонами, балками, фермами) не превышает проектное.

2. В случайх предусмотренных проектом, для обеспечения безопасного соединения на все металлические поверхности примыкаю­щие к панели наклеивают уплотняющую ленту типа «Герлен».

3. Для перемещения кровельных панелей используют ту же самую схему, что и для горизон­тального перемещения стеновых панелей. Если это позволяет несущая способность конструк­ции кровли, то при использовании кровельных панелей с пенополистирольным наполнителем разрешается поставить и разместить на конструкции кровли одну упаковку панелей.

4. Проверяют точность размещения панелей. При использовании рекомендуемых креплений осуществляют крепление панели к несущим конструкциям.

5. Монтируют следующую панель. Внутренние швы соединения панелей делают плотными и воздухонепроницаемыми — соединение панелей уплотняют герметиком и монтажной пеной.

6. Осуществляют вальцовку общего соединения панелей. Общее соединение панелей с двойной вальцовкой обеспечивает эффективную защиту от попа­дания осадков в соединения и предотвращает промокание теплоизоляции панелей.

7. Устанавливают все необходимые защитные профили — на коньке крыши, карнизе, на краю кровли здания, а также на стоках дождевой воды.

Особенности монтажа сэндвич-панелей: технология, инструкция

Перед установкой необходимо провести обработку. Здесь все зависит от того, из каких материалов изготовлены панели, а также из чего выполнены несущие каркасные элементы. Если при транспортировке материалы загрязнились, мыть их с применением чистящих средств категорически запрещается. Дело в кислотных и щелочных веществах в составе – они могут причинить вред изделию.

Если хотите получить ровный срез, используйте циркулярную пилу. В местах соприкосновения СП с бетонными поверхностями обязательно проклеивайте самоклеящуюся ленту – она выступит в роли уплотняющего материала. По окончанию монтажно-строительных работ покройте все защитным составом, например, эмалью.

Теперь перейдем к главному – установке. Существуют два варианта монтажа: вертикальный и горизонтальный.

Первый предполагает установку по оси от угла сооружения. Точное направление указывается в плане раскладки (он составляется с учетом того, как дуют преобладающие ветра). Панели обычно монтируются гребнями вперед, однако возможно и «обратное расположение».

Как идут работы?

Работы начинаются с цоколя здания, продолжаются снизу вверх до достижения оптимальной высоты. Шаг крепления – 20 миллиметров.

На цокольном уровне обязательно размещают опорные элементы, в некоторых случаях его прокладывают слоями минеральной ваты. При возведении гнутых частей обращают внимание на горизонтальность профилей – необходим зазор в 10 миллиметров между нижним торцом и цоколем.

Снизу вырезают минераловатный утеплитель (размер – 15 на 15). Это позволяет предотвратить попадание влаги внутри. Чтобы снизить воздухопроницаемость к наружным частям балок крепят терморазделяющие полосы.

Сэндвич-панель перемещают вверх вертикально с помощью грузоподъемных приспособлений и фиксируют на цоколе. Вертикальность выверяют отвесом или геодезическим прибором. Ее прижимают к прогонам, крепят специальными метизами. Они располагаются в горизонте с шагом 400 миллиметров. Крепление начинают с верхних торцов, постепенно опускаются вниз.

Торцевые швы уплотняют минеральной ватой. Угловые и прочие фасонные решения устанавливаются на основе конструкционных данных монтажных узлов.

Когда применят вертикальный метод?

Использовать вертикальный способ рекомендуется тогда, когда сооружаются невысокие здания – до шести метров. Сэндвич-панели фиксируются только на направляющих потолочных и цокольных профилях, соединяются между собой. Достоинства техники – крепость и устойчивость конструкции, экономия времени и средств.

Когда применяют горизонтальный метод?

Для сооружений ниже шести метров применяется горизонтальный метод. Он предполагает размещение панелей друг на друге – верхний конец колонны крепится к нижнему. Преимущество – герметичность стыков.

ЛИНИЯ ПО ПРОИЗВОДСТВУ СИП-ПАНЕЛЕЙ

Линия по производству сэндвич-панелей (СИП) с двумя приводными каретками и двумя пневматическими прессами типа Р

Линия по производству сэндвич-панелей СПЛ-2 предназначена для производства многих видов сэндвич-панелей СИП с различной оболочкой и материалом сердцевины. OSB, MGO, MDF, фанера, фиброцементные плиты или различные типы тонкой оболочки, такие как стальные листы, листы PVC, листы HPL, листы стекловолокна и другие пластмассы с различными материалами сердцевины — плиты EPS, XPS, вспененный PU или PIR могут использоваться плиты, минеральная вата и другие виды изоляционных материалов.Линия Gluestream SPL-2 — наш бестселлер по производству сэндвич-панелей SIP и ПВХ.

Gluestream SPL-2 состоит из:

Стандартные размеры прикладных площадок изменяются в пределах:

  • ширина — 1000 — 2000 мм;
  • длина — 0 — 4000 мм;
  • высота — до 1600 мм;

Эти параметры изменяются в соответствии с индивидуальными запросами клиентов. Размер области нанесения клея можно изменить:

  • автоматически по длине с шагом 1мм;
  • автоматически по высоте с шагом 1мм;
  • автоматически по ширине с шагом 50мм и более;

Аппликатор клея серии КАМ-ПРО оснащен двухходовыми пневмоклапанами и специальным лотком, который заполняется пластификатором для предотвращения начала клеевой реакции внутри насадок.Лоток с жалюзи закрывается автоматически в случае сбоя питания или остановки машины более чем на одну минуту (этот параметр можно настроить в зависимости от времени открытия использованного клея). Также его можно закрыть вручную, нажав соответствующую кнопку на панели управления.

Благодаря высокой точности позиционирования и системы автоматического управления можно исключить потери клея.

Пневматические прессы портального типа оснащены приводными тележками, на которых собирается штабель панелей.Выгрузка панелей производится вручную или с помощью вилочного погрузчика.

SPL-2 может быть дополнительно укомплектован вакуумным подъемником.

Клей подается с помощью высокоточного дозирующего насоса, который наносит точно определенное количество клея (± 5 г / м2), выравнивает разницу вязкости клея и позволяет использовать однокомпонентные полиуретановые клеи любых производителей без перенастройки оборудования.

Все оборудование Gluestream оснащено модулем удаленного доступа, обеспечивающим круглосуточную онлайн-поддержку клиентов без выходных.

Свяжитесь с нами, если вам нужна наша техническая поддержка, и мы поделимся с вами своими знаниями. Наша команда имеет большой опыт в клеевых технологиях, накопленный за долгие годы.

Состояние разработки 10 основных стран — сэндвич-панели


В 1970-е годы преобладали жилые дома в американском стиле. В 1976 году Конгресс США принял закон о национальном промышленном жилищном строительстве и безопасности. Помимо упора на качество, теперь при сборке жилья больше внимания уделяется красоте, комфорту и индивидуальности. Согласно статистике Американской ассоциации индустриального жилищного строительства, в 2001 году Соединенные Штаты достигли 10 миллионов комплектов сборного жилья, что составляет 7% от общего числа жилых домов в США. В Соединенных Штатах, Канаде тип крупного городского жилья основан на сборке из бетона и жилого дома из стальной конструкции, в маленьких городах — на легкой стальной конструкции, жилой системе на основе дерева.

Стандартизация, сериализация, специализация, коммерциализация, социализация компонентов и запчастей для жилых домов в США очень высоки, почти 100%. Пользователи могут приобрести необходимые товары через каталог. Структура этих компонентов хорошая, они универсальны, но также легко поддаются механизации производства.

Британское правительство активно руководит строительством сборочных зданий. Понятно, что строительная отрасль Великобритании должна за счет разработки новых продуктов, интенсивной организации и промышленного производства добиться «снижения затрат на 10%, количества брака на 20%, количества несчастных случаев на 20%, повышения производительности труда на 10». %, и в конечном итоге достичь увеличения выходного значения на 10% «от конкретной цели.В то же время правительство ввело ряд стимулирующих политик и мер для активного продвижения зеленых энергосберегающих зданий, качества строительства, производительности, строгих требований для продвижения отрасли к изменению новой модели строительства.

Развитие британской сборочной архитектуры требует тесного сотрудничества между правительственными ведомствами и отраслевыми ассоциациями для улучшения технической системы и стандартной системы для содействия реализации строительных проектов сборочного типа.В соответствии с требованиями профессиональных навыков сборочной отрасли, создание профессиональных стандартов и системы навыков, чтобы способствовать формированию всей команды талантов отраслевой цепи. Помимо сосредоточения внимания на разработке, проектировании, производстве и строительстве, но также следует сосредоточиться на поддержке поставок материалов и логистики, а также развития других промышленных цепочек.

Жилые дома сборного типа в Германии в основном используют ламинированную плиту, бетон, систему структурных стен, использование сборки компонентов и бетонную конструкцию, долговечность лучше.Германия является самой быстрой страной в мире по сокращению потребления энергии в зданиях, в последние годы она предусматривает развитие пассивного здания с нулевым потреблением энергии. От существенного энергосбережения до пассивного строительства — Германия внедрила производство жилых домов для реализации, жилых домов и стандартов энергосбережения, полностью интегрированных друг с другом.


Япония выдвинула концепцию жилого дома в стиле сборки в 1968 году. В 1990 году было начато использование деталей, промышленное производство, высокая эффективность производства, внутренняя структура жилого помещения изменчива, чтобы удовлетворить разнообразные потребности жителей в многоэтажной жилой производственной системе. .В процессе поощрения крупномасштабной перестройки промышленной структуры жилищная промышленность прошла путь от стандартизации, диверсификации, индустриализации до интенсивного развития информационных технологий и совершенствования процесса.


Франция — одна из первых стран в мире, которая начала строить здания. Французское сборочное здание использует каркасную или пластинчатую систему, сварку, болтовое соединение и т. Д., Используются сухие операции, структурные компоненты и оборудование, отделочные работы отдельно, чтобы уменьшить встроенное, высокое качество производства и строительства.Франция в основном используется в сборочной железобетонной рамной конструкции, скорость сборки до 80%.


Канадская сборочная конструкция похожа на развитие Соединенных Штатов, она с двадцатого века, двадцатого века начала исследовать развитие и применение сборного бетона, в двадцатом веке, семидесятых и семидесятых годах технология широко использовалась в большие площади. Текущий монтаж зданий в жилых домах, школах, больницах, офисных и других общественных зданиях, гаражах, одноэтажных промышленных зданиях и других зданиях был официальным заявлением.В инженерной практике, благодаря большому количеству крупномасштабных технологий строительства сборных железобетонных изделий, сборка здания более полно отыгрывает свое первенство.


Сингапур является всемирно признанной страной, решающей жилищные проблемы, широко пропагандируется использование технологий жилищного строительства для строительства, в которых политика в области жилищного строительства и концепция жилищного строительства в стиле сборочного строительства должны способствовать его промышленному строительству.

В Сингапуре разработано от 15 до 30 уровней модульной сборки жилых домов, что составляет более 80% от общего количества жилых домов.Благодаря компоновке, размеру деталей и повторяемости узлов установки для достижения стандартизации и индустриализации, соответствия между собой, скорость сборки составляет 70%.

Дания разработала единый стандарт индустриализации (подход датской открытой системы) в 1960 году, в котором оговаривается, что все проекты жилищного строительства с государственными инвестициями должны разрабатываться и строиться в соответствии с этим подходом, чтобы встроить развитие в обрабатывающую промышленность.


Швеция приняла крупномасштабную систему сборки сборных железобетонных панелей, стандартизация сборочных компонентов строительных элементов постепенно была включена в промышленные стандарты Швеции. Чтобы способствовать развитию общей системы и специальной системы строительства промышленных зданий, правительство поощряет использование конструктивных элементов, изготовленных в соответствии со строительными стандартами Национального института стандартов, оно может получить государственную поддержку фонда.


Сборочная архитектура Китая внезапно застопорилась и скоро умрет в конце восьмидесятых годов прошлого века, после более чем 30-летнего молчания в области компьютерных технологий, она возрождается в нашей стране, это обнадеживает и заслуживает ожидания этого события. после 30-летнего перерыва, будь то технология или персонал очень нехватка, в течение короткого периода времени не может принципиально решить кадровые, технологические, управленческие, инженерный опыт и другие проблемы с программным обеспечением. С точки зрения доли рынка, рынок сборки и строительства Китая все еще находится в зачаточном состоянии, страна в основном сосредоточена в области индустриализации жилого фонда, особенно в области доступного жилья, масштаб PR-инвестиций очень мал, и он не может конкурировать с традиционным составом рынок на месте в краткосрочной перспективе.

Специалисты BRD по энергосберегающим строительным материалам персонально разработают для вас комплексные решения по охране окружающей среды и энергосберегающим строительным материалам!
Tel / Whats-app: 18838184177
Веб: www.bundesteel.com

Способы производства сэндвич-панелей | Строительные материалы

Использование такого строительного материала, как сэндвич-панели, уже не новость. Многие объекты, построенные с его помощью, являются ярчайшим доказательством того, что эти строительные материалы производятся из высококачественных материалов с применением новейших технологий, которые делают жизнь здания столь долгой.

Прежде чем попасть на стройку или в магазин стройматериалов, сэндвич-панели проходят несколько этапов.Отметим, что Оборудование для производства сэндвич-панелей отличается технологией сборки.

Существует несколько видов сборки панелей. Первый вид сборки изделия можно вызвать вручную. Осуществляется на стендовом оборудовании, работающем в полуавтоматическом режиме. То есть в процессе сборки задействованы не только технологии, но и рабочая сила человека.

Другой тип сборки выполняется полностью автоматически, и человек просто управляет производственной линией.Смысл последнего типа состоит в том, что сэндвич-панели изготавливаются путем вспенивания материала, который служит внутренним наполнителем между двумя металлическими листами, которые являются внешней обшивкой.

Завод производит сэндвич-панели, контролирует все стадии производства. Наличие высокопрочной конструкции является необходимым условием, срок их службы составляет десятилетие, и они справились со всеми поставленными задачами. Им нужно сохранять тепло в помещении, защищать его от влаги и в случае возникновения пожара не подвергать возгоранию.

Процесс сборки панелей на полуавтоматическом оборудовании начинается с того, что первые профилированные металлические листы. После этого два листа обслуживающей вагонки попадают в цех, в котором производится дальнейшая подготовка материалов, но с применением ручной работы. Укладка листов, промазывание начинается с приклеивания профилированного листа внутрь, после чего на него наносится слой утеплителя.

Внутренний слой может быть разным: минеральная вата, полиуретан, пенополистирол. Самым современным и надежным считается внутренний слой из пенопласта.На утеплитель наносится как клей, а через второй лист укладывается внешняя облицовка.

Получившийся «бутерброд» попадает под пресс, который, воздействуя на панель высокой температурой и высоким давлением, прочно скрепляет все элементы вместе. Это приводит к полимеризации клея. Панно разрезают на лицевую сторону и отправляют на окончательную сушку, срок которой составляет двенадцать часов. На этот раз все слои панели прочно склеены. По истечении времени высыхания дизайн полностью готов.

Автомат сборки практически является копией полуавтомата за исключением использования ручного труда. Металлические листы, уже покрытые защитным полимерным слоем или алюцинком, ударяют по линии разматывания металлических рулонов. С помощью специальных приспособлений, называемых толкателями, конструкции внутреннего слоя равномерно распределяются по всей площади металлической пластины.

Однако перед тем, как утеплитель будет распределяться по листам, с обеих сторон наносится двухкомпонентный клей. После того, как между листами приклеивается внутренний слой, будущая сэндвич-панель попадает на линию профилирования.На этом этапе также происходит опрессовывание панели при помощи высокотемпературного полимеризационного клея. Такой продукт предварительно удерживается указанным размером нарезки, а затем автоматически формируется в пачки для дальнейшей транспортировки на склад.

Другой способ изготовления панелей — вспенивание. При этом металлические листы размещаются на подставке. Процесс наложения внутреннего слоя производится с помощью специального шприца. При этом технология вспенивания бывает двух видов. Они зависят от того, как подается материал. Заполнение может производиться перемещением шприца между металлическими листами, или листы перемещаются сами по себе.

Очевидным недостатком такого изготовления является возможное образование пустот между облицовкой, то есть полостей. Однако при сборке сэндвич-панелей, осуществляемой в полуавтоматическом режиме, также есть свои недостатки. Они заключаются в том, что их длина не превышает семи с половиной метров. К тому же при сборке автоматическая резка панелей должна быть длинной и до пятнадцати метров.

Обращаем ваше внимание, что монтаж таких конструкций должен производиться с соблюдением всех технологических требований.При установке целесообразно привлечь профессионалов, которые сделают свое дело в кратчайшие сроки и гарантируют качество произведенных работ. При самостоятельной установке без вреда получите советы опытных людей, а также ознакомитесь со всеми этапами рабочего процесса.

Широкое использование стеновых сэндвич-панелей в строительстве связано с множеством уникальных особенностей этого вида строительных изделий. При использовании панели нет необходимости в специализированном оборудовании и большом количестве рабочих.С установкой может справиться бригада, состоящая всего из нескольких человек. Сроки этого строительства очень короткие по сравнению со строительством объектов из других материалов. Обширная площадь панелей позволяет одним листом закрыть еще раз пространство. Однако они изготовлены из высококачественных материалов и способны прослужить пятьдесят лет.

Полимерные покрытия разных цветов позволяют подобрать желаемый цвет внешней и внутренней отделки. Постройки будут выглядеть презентабельно и современно.

Купить сэндвич-панель сегодня нетрудно. Они продаются практически во всех магазинах DIY. Однако для экономии было бы лучше найти распределительный центр, который покупает прямо с завода панель закупочной цены. Человек, выбирая сэндвич-панель, получает прочный и качественный материал.

Оборудование для производства СИП GlueStream

Преимущества

Конкурентные преимущества — Жилье по технологии SIP — одна из самых быстрорастущих технологий в наши дни в мире, в Америке строятся десятки миллионов квадратных метров жилья.В последнее время лидером производства в Европе являются Великобритания и страны Скандинавии. Низкое потребление дорогой энергии — одно из главных преимуществ нашей технологии.

Прибыльное вложение

Жилищная сфера очень востребована и высокодоходна.

Легко открывается

Наши опытные специалисты помогут вам начать за несколько недель

Быстрый возврат средств

Деньги, потраченные на оборудование, вернутся после первого проекта

Качественная продукция

Комплекты для дома, изготовленные на оборудовании GlueStream, отличаются высоким качеством и надежностью.

Быстрое производство

Строительство полностью готового SIP-дома занимает всего
40 дней.Это самый быстрый вариант на сегодня

Всесезонный

Каркасно-панельная технология позволяет строить дома из СИП вне зависимости от сезона.

Поможем начать успешный бизнес

Причины выбрать нас

СИП строительная компания №1
в Украине

Европейские стандарты работы, протестировано в собственной компании

Специалист техподдержки
специалистов

ПОЛУЧИТЬ ПРЕДЛОЖЕНИЕ

Все, что нужно теперь о сэндвич-панелях: как выбрать и что купить

Сэндвич-панель — это трехслойное строительное изделие, состоящее из двух цветных оцинкованных стальных листов и сердечника между ними.

Технология производства сэндвич-панелей появилась благодаря американским архитекторам Фрэнку Ллойду Райту и Олдену Б. Доу, которые первыми применили ее в своих проектах. Уже в 1959 году американская компания Koppers Inc. начала массовое производство сэндвич-панелей. Старейшими производителями сэндвич-панелей в Европе являются финская компания Rannila, ныне известная под брендом Ruukki, ирландская компания Kingspan и итальянская компания Cannon.

Сэндвич-панели обладают хорошими эстетическими свойствами, отличными энергосберегающими характеристиками, а также быстро монтируются и поэтому широко используются при строительстве торговых и офисных зданий, сборно-каркасных зданий, в том числе складских комплексов, промышленных объектов и сельскохозяйственных построек.

Тип сэндвич-панелей

Стеновые сэндвич-панели

Кровельные сэндвич-панели

В зависимости от назначения сэндвич-панели делятся на стеновые и кровельные. При выборе стеновых сэндвич-панелей ключевыми параметрами являются теплотехнические, прочностные и противопожарные характеристики, а для кровельных панелей также важны несущая способность и длительный срок службы.

Кровельные сэндвич-панели должны обеспечивать полную герметичность и необходимую прочность кровли, поэтому рекомендуется использовать панели со специальным профилем внешней облицовки в виде гребней.

Энергосбережение

Энергосберегающие свойства сэндвич-панелей определяются типом сердечника, герметичностью замка и наличием в нем уплотнителя.

Уплотнение EPDM

Уплотнение может быть из бутила, установленного во время установки панелей, или EPDM (этилен-пропилен-диеновый мономер), установленного в замок панели во время производства, что обеспечивает лучшую герметичность и энергию эффективность замка сэндвич-панели.

Критическим параметром энергоэффективности сэндвич-панелей является термическое сопротивление (R0), которое учитывает тепловые потери в замковой части конструкции. Минимальное приведенное термическое сопротивление (при 25 ° C) для качественных сэндвич-панелей ведущих европейских производителей представлено в следующей таблице:

Толщина панели, мм Термическое сопротивление R0, м 2 * K / W
Минеральная вата Вспененный полиуретан
40 1,9
60 2,8
2,8
2,8
, 7
100 2,6 4,5
120 3,1 5,5
140 3,5 6,3
160 4,1 7,1
180 4,5 8,3
200 5,0 9,0

с терморезистором Ниже указанных параметров не рекомендуется использовать при строительстве энергоэффективных зданий.

Использование современных сердечников, таких как минеральная вата и PIR, позволяет строить здания даже с нулевым потреблением энергии. Строительство пассивных зданий и складов с регулируемой газовой средой требует использования технических решений по герметизации всех примыканий, а также применения сэндвич-панелей с повышенной энергоэффективностью, позволяющих практически полностью исключить потери энергии. Строительная конструкция из сэндвич-панелей может считаться энергоэффективной, если ее герметичность составляет менее 1.5 м 3 / м 2 час.

Сэндвич-панели со встроенными фотоэлектрическими модулями (солнечными батареями) являются наиболее инновационными энергосберегающими решениями.

Сердечники

Сердцевина (изоляционный слой) сэндвич-панели обеспечивает такие характеристики, как долговечность, тепло- и звукоизоляция, а также противопожарные свойства.

Пенопласт

При производстве сэндвич-панелей используются различные типы наполнителей; Наибольшее распространение получили минеральная вата, пенополиуретан (PU, PUR) и его модификация — пенополиизоцианурат (PIR, IPN), а также пенополистирол (пенопласт).

Панели, наполненные пенопластом, обладают худшими эксплуатационными характеристиками, поэтому, как правило, используются для строительства временных конструкций со сроком эксплуатации до 10 лет и не требующими противопожарной защиты, поскольку пенопласт горючий. Кроме того, пенопласт имеет низкое шумоподавление и способствует растеканию плесени. Единственное преимущество пенопластовых сэндвич-панелей — их невысокая цена.

Минеральная вата

Минеральная вата, являясь наиболее распространенным материалом, всегда используется в сэндвич-панелях с повышенными требованиями к огнестойкости (до EI360), например, в огнестойких перегородках.Коэффициент теплопроводности минеральной ваты находится в диапазоне λ = 0,038–0,044 Вт / мК. В зависимости от необходимых характеристик в конструкции сэндвич-панелей используется минеральная вата различной плотности: низкой плотности (менее 90 кг / м 3 ) — для внутренних перегородок, средней плотности (95-115 кг / м 3 ). — для наружных стен и кровельных панелей или повышенной плотности (120 кг / м 3 и более) — для огнестойких перегородок и стеновых панелей повышенной несущей способности. Характеристики минеральной ваты обусловили широкое использование сэндвич-панелей с такой сердцевиной при строительстве складов горючих материалов, пожароопасных производств, а также зданий с повышенными акустическими требованиями.

PIR core

Сэндвич-панели из пенополиуретана удобны в установке благодаря небольшому весу (в большинстве случаев плотность пенополиуретана в панелях составляет от 32 до 40 кг / м 3 ) и обладают более высокими энергосберегающими характеристиками. (λ = 0,020-0,021 Вт / мК) по сравнению с минеральной ватой.

Вспененный полиуретан не впитывает влагу и поэтому может успешно применяться в панелях для автомоек, бассейнов, производств с повышенной влажностью (солодовни пивоварен, грибных хозяйств и т. Д.), а также объекты, расположенные вблизи водоемов.

Сэндвич-панели с наполнителем из пенополиуретана применяются на объектах с низкими требованиями пожарной безопасности, а также в холодильных камерах (холодильных и морозильных камерах, в том числе с регулируемой газовой средой). В этом случае необходимо использовать полипропиленовые вставки для крепления панелей, чтобы предотвратить образование мостиков холода и снизить тепловые потери.

Стоит отметить, что пенополиуретан относится к горючим материалам (группа горючести G1) и легко воспламеняется (группа M1-M1), а огнестойкость сэндвич-панелей с пенополиуретановым наполнителем составляет EI15.

IPN core

Вспененный полиизоцианурат (PIR) представляет собой новое поколение полиуретановой сердцевины (λ = 0,020-0,021 Вт / мК) с огнестойкостью до EI45. Пенополиизоциануратный наполнитель типа E-PIR имеет класс огнестойкости EI15-EI30, а X-PIR — до EI45.

IPN — торговая марка модифицированного вспененного полиуретана (λ = 0,020-0,022 Вт / мК), используемого в сэндвич-панелях Kingspan. В этом случае IPN по своим характеристикам больше соответствует типу X-PIR, а IPN-L ближе к E-PIR.Недостатком IPN является отсутствие данного типа сердечника среди рекомендованных европейским стандартом ДСТУ Б EN 14509: 2014, что затрудняет подтверждение качественных характеристик изделий с таким сердечником и не гарантирует его долгий срок службы.

Архитектурное выражение

Ассортимент сэндвич-панелей, представленный на рынке Украины, предоставляет практически безграничные возможности создания уникальной архитектуры. Богатые цветовые решения, вариативность направления укладки, разнообразие типов профилей и декора позволяют архитектору использовать сэндвич-панели не только как конструктивный, но и как дизайнерский элемент здания.

Сэндвич-панели со стальной облицовкой с полимерным покрытием могут иметь стандартные (всегда в наличии у производителей на складах) и индивидуальные цвета. Диапазон возможных цветовых оттенков панелей определяется в соответствии с международными цветовыми стандартами RAL, RR или NCS.

При выборе цвета сэндвич-панели необходимо учитывать способность металла разного цвета нагреваться и расширяться, так как это во многом определяет долговечность и эстетические характеристики панелей.Чем темнее цвет, тем сильнее нагревается внешняя облицовка, поэтому темные цвета не рекомендуется использовать на крыше, где панели будут сильнее нагреваться на солнце и могут стать волнистыми, а облицовка может отслоиться от сердцевины. Также не рекомендуется устанавливать темные сэндвич-панели на южном фасаде, так как они могут гнуться, создавая волны, особенно если длина панелей превышает 6 м.

Существует несколько видов профилей облицовки сэндвич-панелей: микропрофильный, линейный, гофрированный, гладкий, штампованный, синусоидальный.В связи с техническими особенностями производства гладкие и синусоидальные поверхности возможны только для панелей с пенополиуретановой сердцевиной. Для помещений, где необходимо исключить скопление пыли или где планируется частая мойка, для удобства следует использовать панели с гладкими или микропрофильными поверхностями.

Сэндвич-панели можно устанавливать горизонтально, вертикально или под наклоном. Допускается использование сэндвич-панелей даже при возведении криволинейных стен, если радиус кривизны составляет 30 м и более.Для равномерного размещения деформаций панелей рекомендуется устанавливать их в один пролет.

Ряд ведущих производителей сэндвич-панелей предлагают дополнительные возможности для их декорирования, такие как нанесение любых цветных изображений на поверхность панелей или установка вентилируемых фасадов с декоративной облицовкой поверх сэндвич-панелей.

Видимое крепление

Скрытое крепление

Помимо внешней облицовки, на визуальное восприятие панелей также влияет крепление, которое может быть видимым или скрытым, а также соединительные и обрамляющие элементы, рейки, специальные угловые сэндвич-панели и т.п.Такие, казалось бы, незначительные детали являются определяющими в фасадной архитектуре ряда объектов. Поэтому при необходимости создать выразительный дизайн здания рекомендуется привлекать к разработке проекта опытных специалистов.

Облицовочные материалы

Оптимальным выбором внешнего облицовочного материала сэндвич-панелей является оцинкованная сталь с полимерным покрытием, обеспечивающая долгий срок службы и сохранение эксплуатационных характеристик изделия.

Перед покупкой сэндвич-панелей стоит обратить внимание на характеристики стальной облицовки. Согласно ДСТУ EN 10346: 2014 для изготовления сэндвич-панелей могут использоваться конструкционные стали S280, S320, S350 с пределом текучести 280-350 МПа. Несмотря на это, многие производители для удешевления используют сталь марки DX51, которая не является конструкционной и поэтому неприемлема для ненесущих сэндвич-панелей.

Этим же стандартом определена необходимость использования оцинкованной стали с содержанием цинка не менее 190 г / м 2 .В этом случае толщина цинкового покрытия с внешней стороны должна быть не менее 20 мкм, а толщина полиэфирного слоя — не менее 25 мкм.

Согласно ДСТУ Б EN 14509: 2014 толщина внешней облицовки сэндвич-панелей может составлять от 0,4 до 0,7 мм. В этом случае, чем толще стальной лист, тем более гладкой будет выглядеть поверхность фасада и тем меньше у нее будет блеска в солнечную погоду. Внутренний облицовочный слой обычно составляет от 0,4 до 0,6 мм и влияет на долговечность и несущую способность сэндвич-панелей.

В зависимости от использования и условий эксплуатации панелей различают несколько типов полимерных покрытий, из которых наиболее распространены:

  • Полиэстер (ПЭ) — стандартное покрытие для большинства зданий без особых требований.
  • Поливинилхлорид (ПВХ) — единственное пленочное покрытие среди представленных типов покрытий, применяемое в зданиях с повышенной влажностью, в пищевой и фармацевтической промышленности, в агрессивных условиях под воздействием моющих и абразивных моющих средств.
  • Полиуретан Pural — помимо свойств поливинилхлорида, он также обладает высокой устойчивостью к коррозии, механическим повреждениям и воздействию высоких концентраций химически активных веществ.
  • Полиуретан Pural Farm (CSafe) — наиболее устойчивое покрытие, отличающееся повышенной устойчивостью к истиранию, воздействию агрессивной среды, выцветанию, а также воздействию химических соединений группы аммиака и гидроксида натрия. Такое покрытие из-за высокой стойкости чаще всего используется для сельскохозяйственных объектов.
  • Поливинилдифторид PVDF (Hiarc) — покрытие, устойчивое к выцветанию, сохраняющее насыщенные цвета с течением времени, поэтому рекомендуется для фасадов зданий, расположенных в зонах повышенной солнечной активности.

В особых случаях, например, когда атмосфера внутри здания очень агрессивна из-за воздействия моющих и абразивных моющих средств, а также в фармацевтической и пищевой промышленности рекомендуется использовать облицовку сэндвич-панелей из нержавеющей стали. .Такое решение является самым дорогим, но в определенных случаях единственно возможным.

Несущая способность
Несущая способность сэндвич-панели является важной характеристикой, так как в процессе эксплуатации панели подвергаются воздействию снега, ветра, сейсмической активности и т. Д. При проектировании ограждающих конструкций зданий с использованием сэндвич-панелей необходимо: учитывать требования ДБН В.1.2-2: 2006 «Нагрузки и воздействия». Например, при строительстве одного и того же здания в разных регионах значения ветровой и снеговой нагрузки могут отличаться в несколько раз.Также необходимо учитывать конструктивные особенности, эксплуатационные нагрузки, а также условия эксплуатации здания. Например, крыша, помимо снеговой нагрузки, должна выдерживать человека с чистящим средством.

При использовании стеновых сэндвич-панелей в многоэтажных домах особое внимание следует уделять выбору креплений и количеству точек крепления.

В проектах, где возможна взрывоопасная ситуация, необходимо использовать легкие съемные конструкции.В таких конструкциях применяются сэндвич-панели со специальными креплениями, обеспечивающими декомпрессию определенных частей фасада при повышении внутреннего давления. Это позволяет избежать травм людей, находящихся внутри помещения и вблизи объекта, а также повреждений строительных конструкций.

Необходимые характеристики сэндвич-панелей подбираются по таблицам несущей способности и с помощью программного обеспечения для расчета, поэтому перед покупкой необходимо выяснить, есть ли у поставщика такое программное обеспечение.

Геометрические параметры

Толщина сэндвич-панели выбирается исходя из теплотехнического расчета и может быть в пределах от 40 до 300 мм, а ширина — от 1,0 до 1,2 м. Длина панели может составлять от 2 до 13,5 м и ограничена возможностями транспортировки. По удобству монтажа наиболее распространены панели длиной 6-8 м.

Замок врезной и шипованный

Сэндвич-панели могут поставляться с плоским или зигзагообразным замком.Плоские замки могут вызвать образование конденсата и замерзание. В свою очередь, врезной и шип зигзагообразный замок более герметичен и энергоэффективен.

Важно учитывать, что точные геометрические характеристики сэндвич-панелей существенно влияют на герметичность стыковки замков, а также на сроки и качество монтажа. Несмотря на широкий ассортимент марок сэндвич-панелей на украинском рынке, лишь несколько производителей могут гарантировать, что при установке отклонение от геометрических размеров будет в пределах допусков, указанных в ДСТУ Б EN 14509: 2014.Это связано с тем, что для изготовления изделий с точными геометрическими параметрами требуется качественное автоматизированное оборудование, которое есть только у ведущих европейских производителей.

Необходимые сертификаты
Перед покупкой сэндвич-панелей необходимо проверить наличие у продавца перечня необходимых сертификатов и протоколов испытаний, в который входят:

  • Сертификат соответствия УкрСЕПРО.
  • Протокол испытаний теплотехнической сертификации.
  • Отчет о сертификационных испытаниях на прочность.
  • Отчет об испытаниях на огнестойкость с указанием огнестойкости EI для стеновых панелей, RE для неэксплуатируемых крыш, REI для палубных крыш и M для распространения пламени.
  • Гарантийный талон производителя или поставщика. Согласно ДСТУ Б В.2.7-169: 2008 гарантийный срок составляет не менее 1 года. Стоит отметить, что ведущие производители предоставляют гарантию на сэндвич-панели: до 5 лет на целостность изделия, до 25 лет — на эффективную работу материала сердцевины и до 30 лет — на эстетические свойства облицовки панелей.
  • Санитарно-эпидемиологические заключения (требуется для объектов фармацевтической и пищевой промышленности).

Приведенный выше перечень документов лишь частично подтверждает качество поставляемой продукции, поэтому рекомендуется запросить у поставщика дополнительные документы для подтверждения таких характеристик сэндвич-панелей, как:

  • Декларация CE или сертификат соответствия европейские нормы ДСТУ Б EN 14509: 2014.
  • Сертификат соответствия техническому регламенту.
  • Отчет об испытании на горючесть сердечника панели (негорючего или горючего).
  • Протоколы испытаний панелей на воздухо- и водонепроницаемость, прочность, ползучесть, шумопоглощение и др. В соответствии с ДСТУ Б EN 14509: 2014.
  • Протоколы испытаний покрытия облицовки панелей в соответствии с ДБН В.1.7-2002 на горючесть G, распространение пламени RP и т. Д.
  • Сертификаты устойчивости LEED, BREEAM и FM.
  • График несущей способности сэндвич-панелей.
  • Библиотека технических решений и инструкция по монтажу.

При использовании сэндвич-панелей при строительстве зданий в зонах повышенной сейсмической активности рекомендуется запрашивать заключение по сейсмостойкости у поставщика. Чтобы быть полностью уверенным в качестве поставляемых панелей, необходимо также запросить отдельные сертификаты и отчеты для материалов, использованных при производстве конкретной партии панелей: стали и сердечника.

Комплектующие и монтаж

Приобретая сэндвич-панели, важно помнить, что в случае использования некачественной фурнитуры или неправильной сборки даже самые лучшие изделия вряд ли прослужат заявленный производителем срок эксплуатации. Выбор креплений, уплотнителей, реек и реек, как и выбор самих сэндвич-панелей, должен основываться на качественных характеристиках продукции, особенностях конкретного типа панелей и рекомендациях производителя.

Несмотря на кажущуюся легкость, сборка сэндвич-панелей — достаточно сложный и ответственный этап, от которого зависят все последующие эксплуатационные расходы и срок эксплуатации здания. Поэтому рекомендуется поручить установку сэндвич-панелей опытным специализированным строительным компаниям, которые могут подтвердить свой опыт соответствующей гарантией.

Производители

Недорогие сэндвич-панели с минимальными требованиями к качеству и долговечности представлены в Украине широким списком торговых марок, среди которых можно выделить AluTherm, Arsenal, Asten, Pantech, Промстан, Куалиметал, Гор. Сталь, Изовол, Paneltech.

Средний ценовой сегмент заполнен продукцией Adamietz, Arcelor, Balex, Isopan, Joris, Metecno, Pruszynski, USP, Isospan, Inteco, Systeminvest, Thermo-bud, TPK.

Сэндвич-панели высочайшего качества в Украине, соответствующие европейскому стандарту качества ДСТУ Б EN 14509: 2014, представлены всего двумя брендами — Kingspan и Ruukki.

Следует помнить, что цена сэндвич-панелей — это не только средства, изначально затраченные на изготовление и установку. Приобретая более качественную продукцию, собственник здания не только получает отличный внешний вид и безопасность здания, но и может вернуть затраченные средства за счет снижения затрат на отопление и кондиционирование, а также за счет отсутствия проблем с эксплуатацией кровли и крыши. фасады на протяжении всего срока службы здания.

Промежуточные структурные композитные панели от Gorilla Composites Inc.

Gorilla Composites Inc. (GCI) — одна из самых передовых компаний в мире в области технологии панелей Intermediate Structural Composite (ISC). Имея подтвержденные корни в композитных технологиях Aero-Space с начала 1960-х годов, мы применяем этот опыт в основных приложениях.

Обладая обширным опытом и знаниями в области конструкционных композитов, GCI предлагает технологию композитных материалов Stress Skin для основных производственных приложений, которые формально были недоступны для большинства отраслей промышленности.

С развитием GCI «Black-Core», сотовой технологии, GCI предлагает исключительные улучшения в таких производственных приложениях, как:

  • Панели корпуса, крошечные дома в сборе, готовые дома, сборки передвижных домов
  • Сборки для внедорожников, Прицепы в сборе, Узлы для специальных транспортных средств
  • Авиационные и морские применения
  • Любое промежуточное применение, в котором отношение прочности к весу вызывает серьезную озабоченность.

Чтобы узнать больше, свяжитесь с отделом продаж

Чтобы увидеть примеры, нажмите здесь

Структурные композитные строительные панели GCI

GCI — это самая совершенная из имеющихся систем строительства из композитных панелей. Эта технология, созданная почти 80 лет назад, используется во всем мире с середины 1950-х годов. Первоначально разработанная Douglas Aircraft, эта технология теперь принадлежит GCI. Исключительные эксплуатационные характеристики и простота использования делают его отличной альтернативой для современных строительных нужд.

За дополнительной информацией обращайтесь к Терри Ламмерсу

Усовершенствованная технология склеивания сэндвич-панелей GCI расширяет область применения практически для любой кожи. Технология клея GCI отвечает всем требованиям, которые потребуются производственному процессу для достижения успеха.

Проверенная технология композита

GCI в сборках композитных панелей с напольной обшивкой полностью протестирована для большинства применений и берет свое начало в конце 1940-х годов с компанией Douglas Aircraft.

Мы надеемся на сотрудничество с вами, чтобы разработать другие варианты для ваших производственных нужд.

Технологии

Epta постоянно инвестирует в разработку новых технологий, направленных на повышение качества и надежности продукции, имеющей марку MISA, при полном уважении окружающей среды.

Холодильные камеры

MISA изготовлены с использованием запатентованных технологий и решений.

Это демонстрация стремления компании предоставлять своим клиентам не только превосходные продукты, но и решения, которые могут стать отличным вложением в их долговечность, гибкость использования и полную надежность.

Именно благодаря многочисленным запатентованным технологиям панель MISA является уникальной на рынке, потому что она имеет идеальную модульность , обеспечивает высокую экономию энергии, экологична, нетоксична и пластифицирована для обеспечения идеальной теплоизоляции.

Системы Fast-Fit и Fastener: идеальное решение для легко собираемых панелей

Центрирующая система FAST-FIT позволяет идеально выровнять панели.

Система FASTENER , с другой стороны, представляет собой запатентованное соединительное устройство, изготовленное из недеформируемых композитных материалов, которое гарантирует долговечность в течение долгого времени даже в случае нескольких операций сборки и разборки.

Системы Fast-Fit и Fastener работают совместно, поэтому панели можно быстро и безупречно собрать с точки зрения выравнивания и теплоизоляции.

КРЕПЕЖНЫЙ ПАТЕНТ № 01315874

FAST-FIT № ПАТЕНТА. 235612

MVS (вакуумная система MISA): новые изотермические панели с большой экономией энергии

Технология MISA позволяет уменьшить толщину панелей без ущерба для высоких стандартов изоляции. Наличие более тонкой панели фактически означает снижение энергопотребления и, как следствие, уменьшение воздействия на окружающую среду. Таким образом, компания MISA сократила количество пенопласта внутри панелей, улучшив его изоляционные свойства благодаря технологии MVS — Misa Vacuum System: ультрасовременная установка, способная производить 115 000 изотермических панелей каждый год с вакуумным впрыском полиуретана , что является основополагающим для гарантии надежности неизменно высокое качество продукции и, как следствие, улучшение на всех физико-механических характеристик изотермических панелей.

Какие улучшения были достигнуты при впрыске полиуретана с помощью системы MVS? Адгезия пены к плите, высокая степень однородности, хорошее сопротивление сжатию и идеально ровная поверхность панели.

Улучшение технологии MVS включает также гигиенико-экологический аспект. Фактически, рабочая среда поддерживается в идеальной чистоте благодаря устранению протечек полиуретана, которые обычно присутствуют в панелях, обработанных традиционными системами, и отсутствию летучих веществ, образующихся во время фазы расширения пены.

MVS № ПАТЕНТА. 00106561,4

ПЕНТАН — новый экологический расширитель для экологически чистых панелей

Misa использует исключительно пентан , современный и экологичный агент расширения , легко разлагаемые молекулы которого не вызывают загрязнения окружающей среды , в соответствии с европейскими стандартами и Киотским протоколом.

Внедрение PENTANE привело к дальнейшему повышению качества панелей , которые после многочисленных проверок, проведенных с 2002 года, теперь выявляют ряд преимуществ. Адгезия пены к пластине достигла чрезвычайно высоких значений (иногда выше 200 кПа), так что средние значения находятся в диапазоне 140-150 кПа.

Ячеистая структура пенопласта чрезвычайно тонкая, в сочетании с оптимальной адгезией к плитам, теплопроводность, хотя изначально немного выше, чем у панелей, вспененных с помощью HCFC или HCF, сохраняется с течением времени абсолютно постоянной. Таким образом, панели, расширенные PENTANE, обеспечивают лучшую теплоизоляцию .

Панели ламинированы и нетоксичны для идеального хранения свежих продуктов

Благодаря технологии Plastinox , панель MISA из нетоксичной пластифицированной стали и ПВХ также является выигрышным решением для создания холодильных камер, предназначенных для рабочих сред, где атмосферные условия могут быть очень агрессивными, например:

  • Рабочие помещения, в которых используются материалы на основе соли, разъедающие мебель
  • Производственные помещения или помещения для переработки молока и сыров
  • Производственные помещения или помещения для обработки продуктов для рыбной ловли.

Панель MISA, изготовленная с комбинированным использованием стали и нетоксичного ПВХ , гарантирует стабильность, долговечность и простоту очистки ; обеспечивает идеальную гигиену. не задерживает и не впитывает жидкости и запахи. Следовательно, это идеально подходящая и сертифицированная поверхность для обработки и хранения свежих продуктов. Панель выглядит яркой, с безупречной отделкой и идеально ровными поверхностями.

Ламинированная панель, очевидно, не подвергается покраске, что делает ее уникальной среди своего вида на рынке.

Технология DOW Pascal PRO способствует экономии энергии

Высокие стандарты теплоизоляции панелей MISA также достигаются за счет применения технологии DOW Pascal ™ Pro, которая обеспечивает высокую реактивность благодаря чрезвычайно мелкой ячеистой структуре пены, вводимой в панель, для значительного улучшения степени теплоизоляции .

Комбинация панелей Misa с системой Pascal ™ приводит к увеличению теплоизоляционной способности холодильной камеры на 11%.

Добавить комментарий

Ваш адрес email не будет опубликован.
