Монолитная несъемная опалубка: Несъемная опалубка для монолитного строительства — АртСтрой — строительные материалы в Санкт-Петербурге

Содержание

Несъемная опалубка для монолитного строительства

Если раньше опалубку сначала монтировали, а после полного застывания раствора ее демонтировали, то сейчас все большую популярность приобретает несъемная опалубка, которая становится неотъемлемой частью всей железобетонной конструкции. Несомненным достоинством такого вида опалубки является высокая скорость монтажа (время на демонтаж вообще не расходуется). Также она выступает в качестве утеплителя несущих стен здания, что значительно увеличивает энергосберегающие качества любого строения.

Разновидности несъемной опалубки

Виды несъемной опалубки в зависимости от материала, используемого для ее изготовления:

Пенополистирольная. Самый распространенный вид, применяемый для обустройства фундаментов и стен при монолитном строительстве малоэтажных зданий (до 4÷5 этажей). Для ее производства используют пенополистирол плотностью около 25÷30 кг/мᶟ (что в 2 раза больше, чем у пенополистирольных плит, применяемых только для утепления). Различные элементы такой пенополистирольной формы широко представлены на современном строительном рынке.
Щепоцементная (арболитовая). Изготавливают из пропитанной специальными составами древесной щепы (до 90% общего объема) и цемента (в качестве связующего компонента). Производят в виде пустотелых блоков или панелей. Является самой экологически безопасной.
Фибролитовая. Изготавливают на основе длинных (до 50 см) древесных волокон (около 70% общего объема) и магнезита. Характеризуется высокой прочностью на сжатие и изгиб, при этом ее легко пилить и обрабатывать.

Полистиролбетонная. Представляет собой пустотелые блоки из полистиролбетона или тонкие плиты, предназначенные для обустройства межкомнатных перегородок.
Керамзитобетонная. Представляет собой пустотелый шлакоблок. Довольно прочная и надежная, однако требует дополнительного утепления стен и довольно дорогая.
Несъемная бетонная опалубка выпускается в виде пустотелых блоков для фундаментов, стен (монолитное строительство) или тонких панелей, изготавливаемых методом полусухого вибропрессования.

Комбинированная: внешняя стенка изготовлена из пенополистирола, а внутренняя из листового материала (ОСП, ЦСП и им подобных).

Строительство из несъемной опалубки (независимо от материала, из которого она изготовлена) обладает целым рядом достоинств:

Сроки строительства значительно сокращены.
Для монтажа нет необходимости применять специальные механизмы и приспособления.
Несъемная опалубка своими руками может быть смонтирована даже неквалифицированным человеком, так как обустраивается она по принципу детского конструктора.
Удобство обустройства коммуникационных сетей (водопровод, канализация, электричество и так далее).

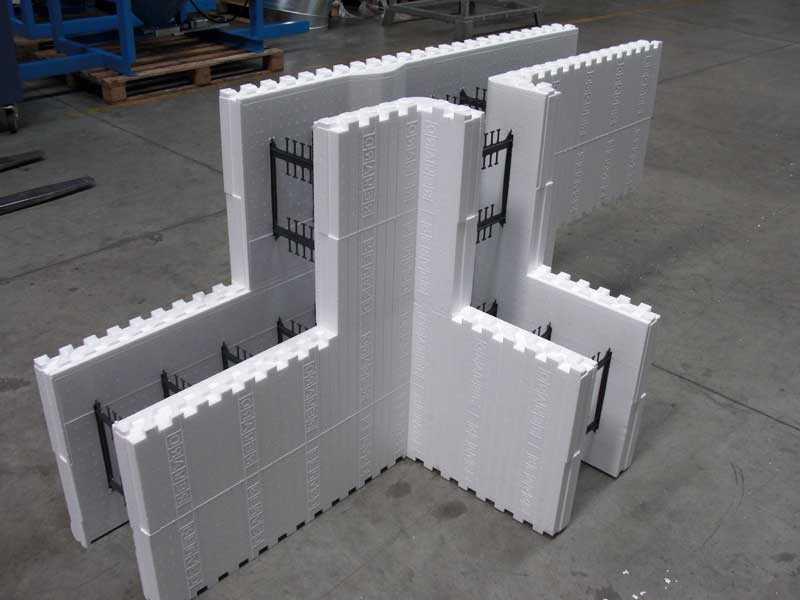

Несъемная опалубка из пенополистирола

Этот вид несъемной опалубки наиболее широко распространен и популярен у приверженцев монолитного строительства. Стандартный пустотелый блок из пенополистерола имеет длину 1200 мм, ширину 250 или 300 мм, высоту 250, 300 или 400 мм, толщину внутренней стенки 50 мм, толщину наружной стенки 50 или 100 мм (в зависимости от климатических условий места строительства). Каждое изделие имеет пазы в нижней части и гребни в верхней части. Монтаж несъемной опалубки очень прост и конструктивно напоминает детский конструктор “Lego”. Торцевые части элементов монтируются по системе шип-паз (никаких клеевых составов или растворов не требуется). Помимо основных стеновых блоков сейчас производят дополнительные монтажные элементы самой различной конфигурации: торцевые заглушки для обустройства проемов под двери и окна; готовые угловые модули; перемычки над окнами; радиальные элементы; изделия с вырезами для связки арматурного каркаса стены с армирующими элементами перекрытия; специальные элементы для отливки перекрытий и другие.

Первый ряд блоков монтируем на гидроизоляционный слой фундамента. Укладку начинаем от угла к середине стены, чтобы неполные блоки оказались ближе к середине. Последующие ряды укладываем со сдвигом в шахматном порядке. Углубления в поперечных перемычках служат для укладки продольных несущих арматурных прутьев, через вертикальные пустоты прокладываем вертикальные прутки арматуры, которые связываем с горизонтальными прутками.

Важно! Вертикальные армирующие элементы монолитной стены обязательно должны быть связаны с арматурой фундамента.

За один раз укладываем не более 4 рядов, так как одновременная заливка бетона при использовании пенополистирольных изделий допускается на высоту не более 1 м. При механизированной заливке бетона подачу раствора осуществляем с помощью насоса, работающего с небольшой скоростью. После этого раствор уплотняем с помощью узких погружных вибраторов (вибрационной иглы диаметром 40÷50 мм) или ручным методом с помощью арматурного прутка. После заливки бетона проверяем правильность вертикали стены с помощью отвеса и уровня.

Совет! Небольшие корректировки можно вносить только до застывания раствора.

После частичного схватывания раствора приступаем к укладке и армированию следующих рядов опалубки для стен.

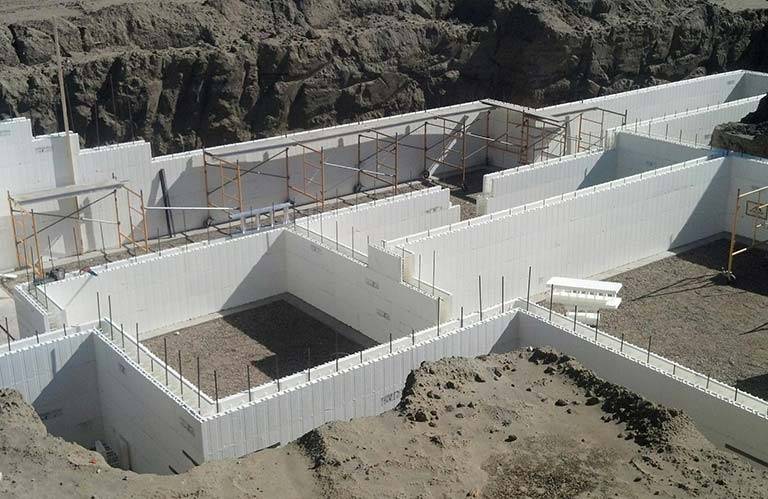

Обустройство фундаментов с использованием несъемной опалубки

При обустройстве фундаментов (в особенности ленточных) давно и с успехом применяют несъемные элементы и плиты из различных материалов. Так как фундамент испытывает наибольшие нагрузки, является основой всего будущего строения и от него зависит не только прочность, но и долговечность здания, то для его изготовления лучше применять опалубку из материалов повышенной плотности (например, бетона или фибролита). Можно применить и пенополистирольную опалубку. Однако следует учитывать то, что несъемная опалубка для фундамента из стандартных блоков (шириной 250 или 300 мм) пригодна для обустройства ленты шириной не более 200 мм. Такой фундамент подходит для возведения только легких одноэтажных построек. А при использовании пенополистирольных плит можно создать и более широкий ленточный фундамент, установив поперечные крепежные перемычки необходимой длины.

Если фундамент с несъемной опалубкой строим для возведения здания с тяжелыми несущими стенами, то целесообразнее применить бетонные пустотелые элементы. Их производят шириной вплоть до 400 мм, и этот размер наилучшим образом подходит для ленточного фундамента. Монтаж несъемной бетонной опалубки для фундамента производим с использованием небольшого количества раствора. Блоки укладываем в шахматном порядке, начиная с углов. Армирование производим обычным способом. Высота блоков составляет 250÷300 мм, что соответствует шагу установки несущих горизонтальных армирующих прутьев: это способствует созданию наиболее прочного ленточного фундамента. Вертикальные арматуры устанавливаем через пустоты бетонных блоков и связываем с горизонтальными прутьями.

Межэтажные перекрытия с использованием несъемной опалубки

Для обустройства монолитных межэтажных перекрытий обычно используют два вида опалубки:

из металлического несущего профнастила (маркируется индексом Н): толщина листа 0,6÷0,7 мм и высота профиля от 57 до 114 мм;

из пенополистирольных плит-модулей (размером 600Х600Х190 мм) с отверстиями для специального металлического профиля, усиливающего прочность, и усеченными краями для укладки арматуры.

В обоих случаях несъемная опалубка для перекрытий подкрепляется снизу системой балок и стоек, которые впоследствии после полного затвердевания раствора убирают. Армирование перекрытия своими руками производят аналогично армированию цементно-песчаной стяжки. Арматурный пояс перекрытия обязательно связывают с металлическим каркасом монолитной стены. Для этого с внутренней стороны стеновых элементов прорезают горизонтальные отверстия по всему периметру перекрытия высотой, соответствующей толщине плиты перекрытия.

Важно! Для предотвращения излишнего перетекания раствора через отверстия в вертикальной стеновой опалубке заливку стен и перекрытия производят одновременно до верхнего уровня перекрытия.

Применение легких полипропиленовых модулей значительно уменьшает вес перекрытия, что, в конечном счете, уменьшает нагрузки на несущие стены и фундамент. При этом перекрытие получается тепло- и звукоизоляционным.

На заметку! Использование полипропиленовых элементов допускается только при длине перекрытий менее 12 м. При этом металлический профиль выбирают немного длиннее самого пролета, чтобы его концы заходили в отверстия элементов монолитной стены.

Технология несъемной опалубки довольно проста. При покупке элементов опалубки следует выбирать проверенного и хорошо зарекомендовавшего себя на строительном рынке производителя, тогда весь «конструктор» соберете без щелей и перекосов. Строгое соблюдение технических рекомендаций при монтаже несъемной опалубки для монолитного строительства позволит создать долговечный и теплый дом.

Опубликовано 12.06.2017Автор: Дарина Белачич

В рубрике Опалубка Отмечено монолит, фундамент

Как строятся монолитные дома методом несъемной опалубки?

Дмитрий Крылов

Эксперт по частным домам. Опыт загородного проживания: 30 лет.

Монолитные дома получили такое название, так как они строятся путем заливки монолитного бетона в заранее подготовленную опалубку для стен и перекрытий. Она может быть как многоразовой (съемной), так и несъемной (остающейся внутри здания).

В качестве несъемной опалубки могут выступать различные материалы. Обычно их подбирают с учетом декоративной и теплозащитной функции (низкая теплопроводность обеспечивается за счет добавления утеплителя). Опалубка может представлять собой щит или блок (который заливается вместе с бетоном).

Традиционно данную технологию используют для строительства высотных зданий. Многие жилые комплексы Москвы и Подмосковья построены именно таким способом. Однако, в последние годы, монолитная опалубочная технология стала использоваться все чаще при строительстве частных домов. Ниже мы расскажем об особенностях этой технологии строительства.

В чем заключаются преимущества монолитной технологии методом несъемной опалубки?

По сравнению с кирпичными постройками, монолитное строительство занимает меньше времени и не ограничивает застройщика в планировках и типовых решениях (т. е. их можно сделать любыми, поскольку все ж/б элементы формируются непосредственно на стройплощадке, согласно расчетам конструкторов). Плюс метод монолитного строительства особенно удобен при возведении перекрытий, так как именно размеры плит могут сдержать фантазию дизайнера.

К другим достоинствам данного метода относится также и то, что в монолитных постройках не возникает щелей, а, следовательно, не будет сквозняков и протечек (в первую очередь это относится к перекрытию верхнего этажа, т. е. крыши). К тому же, по сравнению с панельными домами, такие здания более долговечны.

К недостаткам монолитной технологии, пожалуй, можно отнести то, что все этапы строительства должны проводиться непосредственно на стройплощадке, где условия неидеальны (особенно зимой, в дождь и т. п.). Так что в теории, заводские изделия из бетона более надежны, нежели построенные на открытом воздухе. К тому же, дома, строящиеся монолитным способом, строятся не так быстро, как например сборно-каркасные или модульные. Хотя заметим, эти два подхода могут друг друга отлично дополнять.

Несмотря на то, что монолитная технология была изначально придумана для строительства высотных зданий, в последние 10 лет мы можем наблюдать очевидно возросший интерес к ней среди застройщиков частных домов. В чем же может быть причина такого интереса, ведь себестоимость монолитного дома, почти такая же как у кирпичного?

Возьмем на себя смелость предположить, что все дело в сроках. Если строить кирпичный, деревянный или блочный дом — на это может уйти 6-12 месяцев, а то и больше. В то же время, как монолитный коттедж можно построить под ключ буквально за 6-12 недель.

Как построить свой монолитный дом методом несъемной опалубки?

Как уже было сказано выше, в монолитном строительстве используют опалубку одного из 2 видов: съемную или несъемную, каждая из которых имеет разные технологии применения и различные преимущества.

При монолитном строительстве дома путем съемной опалубки, ее привозят на стройплощадку, собирают, затем заливают бетон или другой строительный раствор, и после отвердения опалубку снимают. По сути конструкция многоразовая: снимается и устанавливается на другие участки стен, колонн, перекрытий. Вплоть до полного их возведения.

Еще одной, весьма интересной, является надувная опалубка. Кстати говоря, на ее основе возводят куполообразные строения буквально за несколько часов, причем все автоматизировано. Однако купольные коттеджи в России пока что малопопулярны, да и эта тема достойна отдельного изучения, поэтому здесь мы рассмотрим более предметно технологию несъемной.

Технология строительства коттеджей и частных домов методом несъемной опалубки не нова — ею активно пользуются застройщики в Европе и Америке уже лет 15-20. Стены таких домов чем-то похожи на «сэндвич» — монолитный железобетон находится между двух слоев, которые обычно изготавливаются из материалов, имеющих хорошую теплоизоляцию. Благодаря данному методу стены коттеджей получаются «теплыми» уже в процессе строительства и дополнительное утепление для них не требуется.

Если же заливается монолитное перекрытие, то несъемная опалубка остается под слоем бетона. Это отличное решение, для изолирования, например, холодного подвального помещения от жилого этажа. Если предполагается строительство дома с холодным чердачным (мансардным) помещением, то разумно будет использовать такую опалубку для предотвращения утечки тепла между последним жилым этажом и чердаком.

Используемые материалы

Материалы для опалубки тоже могут быть разными. Это могут быть дерево, сталь, алюминий.

Сейчас среди застройщиков в качестве несъемной опалубки популярно использовать опалубку из полистирола. Все дело в том, что благодаря этому материалу, она легкая и проста в монтаже. Специальные пенополистирольные прямоугольные формы заливают бетонной смесью, и после ее отвердевания, формы опалубки остаются на бетоне на весь срок существования здания. А собрать такой дом может бригада всего из 2-3 человек.

Вот почему пенополистирол — самый распространенный в России материал для изготовления опалубки. Несъемную опалубку из пенополистирола изготавливают в виде блоков с наружной стенкой значительно толще внутренней, т. к. именно наружная часть стены примет на себя основную нагрузку по теплоизоляции дома. Такую опалубку, обычно, используют при возведении стен зданий. Реже — под фундамент или для монолитных перекрытий.

Помимо пенополистирола несъемная опалубка может быть выполнена из гипсокартонных листов или так называемой щепо-цементной смеси, с воздушными пузырьками между деревянными щепами (за счет чего стены получают повышенные тепло- и звукоизоляционные свойства). Химической обработкой щепы предотвращается гниение, горение и впитывание влаги.

Такая опалубка отличается достаточной прочностью, и хорошо зарекомендовала себя при заливке перекрытий (ее называют несъемной опалубкой для перекрытий).

В последние годы на мировом строительном рынке появился еще один материал с уникальными потребительскими и техническими характеристиками. Он носит название «стекломагниевый лист» — сокращенно СМЛ. Данный вид материала стал основой для производства качественной несъемной опалубки. Опалубка из СМЛ позволяет снизить денежные и трудовые затраты и значительно сократить скорость строительных работ.

Монтаж несъемной опалубки

Простота технологии монтажа несъемной опалубки при монолитном возведении дома позволяет выполнить эту работу даже людям без опыта в строительстве. Хотя, здесь, как и в любом деле, необходимы точность и аккуратность в работе.

Порядок монтажа при этом следующий:

Несъемную опалубку из полистирола устанавливают на покрытый гидроизоляцией фундамент;
Блоки надевают на арматуру, выходящую из фундамента, и в первый слой блоков после укладки в специальные пазы помещают горизонтальную арматуру;
Укладывают прутья арматуры внахлест, присоединяют к вертикальной арматуре и соединяют между собой проволочными скрутками. Причем первому слою блоков нужно уделить особое внимание, т.к. нужно предусмотреть размещение отводов внутренних стен, перегородок и дверных проемов;
Последующую установку форм несъемной опалубки делают таким образом, чтобы перекрывались вертикальные швы. Горизонтальные стороны слоев должны совпадать друг с другом.

Укладка опалубки в чем-то похожа на кладку стен из кирпича: нужно делать смещение в каждом ряду для необходимой жесткости стен. Соединяют блоки по вертикали при помощи пазов (замков) на их поверхностях, которые легко фиксируются при нажиме.

После соединения трех-четырех слоев блоков опалубки проводят заливку бетона.

Заливку производят тщательно, заполняя все пустоты внутри блоков и с обязательным уплотнением, для чего, например, используют специальные вибраторы. Или же уплотнение проводят вручную – так называемым «штыковым методом» с помощью подходящего по длине куска арматуры.

Обязательно делается уплотнение для того, чтобы в толще готовой стены не оставался лишний воздух, который потом приводит к образованию пустот. Такие воздушные полости ослабевают монолитную конструкцию в целом.

Для повышения качества заливки бетоном, верхний слой блоков лучше заполнять наполовину, чтобы швы монолитного бетона скрыть внутри пенополистирольных блоков. Потом можно устанавливать следующий ряд (ряды) и заливать бетонную смесь таким же образом, не доходя до края блока.

Необходимую несущую способность стен достигают за счет марки бетона и класса арматуры. Обычно для этих целей используют марки не ниже М350-М400.

Возводя монолитные стены с несъемной опалубкой, помните и о технологических отверстиях для электропроводки, прокладки водопровода, канализации, отопления, установки вентиляционных блоков. Предусмотреть прокладку всех коммуникаций следует еще перед заливкой бетона.

При грамотном соблюдении технологии использования, дома из несъемной опалубки получаются теплыми и прочными. А стены таких коттеджей достаточно ровные, что облегчает отделочные работы. Наружная отделка стен предполагает лишь использование нескольких слоев штукатурки и специальных мастик, либо клея с промежуточным усилением слоев отделки армированной сеткой из полимерных материалов.
