Материал для цоколя: Отделка цоколя дома: 12 шикарных материалов облицовки

видео-инструкция по монтажу своими руками, особенности отделочных изделий для дома, цена, фото

После того как большая часть строительных работ остается позади, наступает черед внешней отделки фасада, при помощи которой, здание обретает законченный вид. Внешняя отделка придает дому уникальность и маскирует внутреннюю структуру постройки, которая в большинстве случаев выглядит достаточно неприглядно. Каждая часть здания нуждается в особом подходе, и цоколь – не является исключением.

Несмотря на небольшую площадь цоколя, к его оформлению необходимо подходить с особым вниманием. Внешняя отделка цокольной части здания не только кардинально преображает внешний вид, но и оказывает непосредственное влияние на технические характеристики. В зависимости от технологии и выбранного материала могут быть усилена теплоизоляция и влагостойкость наземной части фундамента.

Цоколь: фото

Для оформления цоколя используются несколько видов отделочных материалов, которые существенно отличаются друг от друга по характеристикам – разобраться в этом многообразии незнающему человеку бывает достаточно сложно.

Наша инструкция о том, как правильно подобрать отделочные материалы для цоколя дома поможет вам определиться с выбором. В ней вы найдете подробную информацию о достоинствах и недостатках большинства наименований отделочных материалов.

Содержание

Цементная штукатурка

Штукатурка цементным раствором является наиболее традиционным способом оформления цоколя. До появления различных облицовочных материалов – данная технология была единственной в своем роде. В данном случае в качестве сырья для штукатурного раствора служит смесь цемента и песка в пропорции 1:2 исходя из массы материала.

Оштукатуренный и покрашенный цоколь

Достоинства

  • Цена. Песок и цемент не относятся к категории дорогостоящего сырья – это самый дешевый отделочный материал для цоколя дома из имеющихся на сегодняшний день аналогов. Стоимость цементной штукатурки не выходит за рамки доступности – если помимо этого вы будете осуществлять ее нанесение самостоятельно, то экономия средств получится весьма существенной;
  • Надежность. Цокольную штукатурку достаточно сложно повредить, так как потенциал прочности бетона чрезвычайно высок – даже сильное механическое воздействие чаще всего оставить лишь незначительную царапину. Штукатурка не боится влажности, ультрафиолета и других атмосферных явлений;
  • Монтаж. Для создания штукатурного слоя не нужно предварительно монтировать каркас или собирать покрытие из нескольких элементов, что существенно упрощает процесс монтажа.

Недостатки

  • Внешний вид. Из-за рельефной поверхности и цвета цементная штукатурка практически не используется в своем первоначальном виде и нуждается в дополнительном покрытии цоколя шпатлевкой, краской и т.д.;

Закидка цоколя раствором

  • Влажность. Бетон не защищает цоколь от воздействия влаги, так как данный тип покрытия формируется их того же материала, что фундамент. Соответственно штукатурку нельзя использовать в качестве гидроизоляционного покрытия цоколя фундамента;
  • Холод. Штукатурка никак не влияет на теплоизоляционные характеристики цокольной части здания, в связи с чем, она не используется в качестве утеплителя;

Обратите внимание!
В данном случае подразумеваются характеристики штукатурки, которая наносится непосредственно на цоколь.
Каркасная основа и листовой утеплитель дают возможность компенсировать имеющиеся недостатки, однако их применение существенно увеличивают стоимость покрытия.

Если цоколь находиться на второстепенной постройке или же главным критерием выбора является стоимость материала – штукатурный раствор будет самым оптимальным решением.

Недостатки данного материала с лихвой компенсируются долговечностью и низкой себестоимостью. Однако для создания изящной и роскошной отделки данный материал не очень подходит.

Натуральный и искусственный камень

Вариант облицовки камнем

Камень — это самый изящный материал для отделки цоколя дома. С его помощь создается имитация кладки из кирпича, тесанного или гладкого камня.

По оригинальности и монументальности каменная облицовка цоколя не имеет себе равных. Разнообразие концепций и текстур позволяет создать уникальное покрытие на любой, даже самый привередливый вкус.

Достоинства

  • Дизайн. Разнообразие цветовых и текстурных решений дает возможность воплотить в жизнь даже самые смелые идеи. Облицовка может иметь гармоничный геометрический рисунок или создавать хаотичную композицию в зависимости от разновидности камня и фантазии мастера. При помощи камня цоколь может быть оформлен как в ярко красочных, так строго однотонных тонах;
  • Прочность. Как природный, так и искусственный камень ввиду своего происхождения обладает достаточно высоким потенциалом прочности. Они инертны к агрессивной среде, ультрафиолету и другим негативным факторам. Облицовка камнем может прослужить очень долгое время, оставаясь в своем первоначальном виде.

Обратите внимание!
Прочность данного материала во многом определяется видом камня – в зависимости от происхождения она может быть, как чрезвычайно высокой, так и относительно хрупкой.

Виды облицовочного камня

Недостатки

  • Цена. Природный камень является одним из самых дорогих отделочных материалов. Несмотря относительно небольшую площадь цоколя – его оформление обойдется вам в достаточно крупную сумму. Искусственный заменитель камня несколько сглаживает этот недостаток, но даже в этом случае стоимость данного материала будет достаточно высокой;
  • Холодность. Облицовочный камень сложно назвать утеплительным материалом, так как степень его теплопроводности достаточно высока, особенно у продукции природного происхождения. Соответственно использовать его для повышения теплоизоляционных характеристик цоколя нецелесообразно.

Если вы предпочитаете роскошь и добротность – облицовка камнем будет для вас наиболее оптимальным решением. Оригинальность и уникальность данного материала с лихвой покрывают высокую стоимость материала.

Однако если в ваши планы не входят большие расходы или цоколь нуждается в дополнительном утеплении – это вариант явно не для вас.

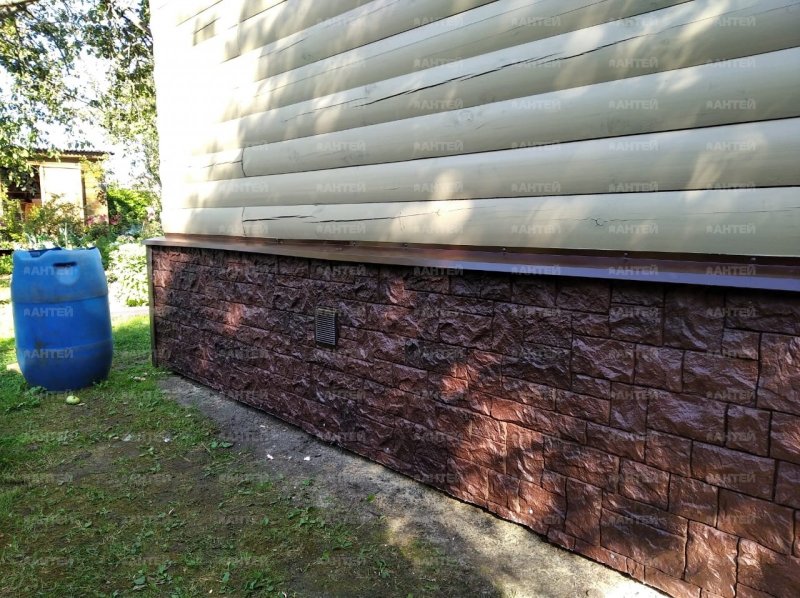

Сайдинг

Облицовка сайдингом

Сайдинговые панели из поливинилхлорида для оформления цоколя в странах Запада применяются достаточно давно, однако у нас данная технология получила широкое распространение сравнительно недавно.

Данный материал позволяет сымитировать практически любую натуральную поверхность, начиная от деревянных панелей и заканчивая облицовкой натуральным камнем.

Достоинства

  • Цена. Сайдинговые панели стоять достаточно дешево, по сравнению с имитируемой поверхностью;
  • Дизайн. Цветовая палитра и рельеф панелей могут насчитывать до сотни различных наименований, которые ограничиваются не только натуральными оттенками и текстурой, но и включают в себя различные дизайнерские нововведения. Это дает возможность воплощать в жизнь различные идеи, не сталкиваясь с техническими ограничениями;
  • Теплоизоляция. Монтаж сайдинга подразумевает под собой наличие листового утеплителя, который существенно увеличивает теплоизоляцию нижней части здания. Это уменьшит потери тепла подвального помещения и сделает пол менее холодным;

Виды сайдинга

  • Влагостойкость. Поливинилхлорид не пропускает влагу и может служить в качестве гидроизоляции для цокольной части здания. Сайдинг выдерживает даже систематическое попадание небольшого количества воды, не допуская ее попадания на цоколь;

Недостатки

  • Прочность. ПВХ панели обладают пустотелой структурой, что существенно сказывается на их прочности – их достаточно легко повредить механическим воздействием средней тяжести. Даже не очень сильный удар может оставить вмятину на поверхности облицовки или пробить ее насквозь;
  • Монтаж. Сайдинг монтируется по каркасной системе, которая представляет собой сложный многоступенчатый процесс – его достаточно сложно осуществить своими руками;

Итог

Материалы для отделки цоколя дома оказывают непосредственное влияние на конечный результат. Отдав свое предпочтение тому или иному продукту, вы сможете компенсировать или же наоборот – усилить негативные стороны цокольной части здания. Более подробную информацию по данной теме вы сможете получить посредством просмотра видео в этой статье.

Варианты облицовки цоколя частного дома снаружи — Статьи «Первый Стройцентр» в Уфе

В соответствии с архитектурными канонами цокольная часть является важной составляющей любого строения. Конструкция базируется на надежном фундаменте, принимает на себя и распределяет все основные нагрузки. Правильное обустройство защищает ее от влаги, промерзания, загрязнения, плесени. В среднем высота цоколя варьируется от 30 см до 1.8 метров в зависимости от проекта.

Сегодня существуют различные варианты отделки цоколя частного дома. Проверенные временем стройматериалы не только защищают от влаги, конденсата и перепада температуры, но и способствуют выводу пара изнутри дома. На данный момент перед строителями открыты безграничные возможности по обустройству цокольной части объекта. Главным критерием считается долговечность, легкость монтажа, красивый внешний вид и стоимость.

Назначение цоколя

  • Распределение нагрузки, оказываемой верхней частью жилого строения.

  • Гидрозащита стен от воздействия внешних факторов.

  • Создание безукоризненного архитектурного облика.

  • Формирование прочностного постамента, устойчивой опоры здания.

  • Обеспечение дополнительной теплоизоляционной защиты подвальных объектов.

Цокольный этаж называют также нулевым. Он может обустраиваться в строениях с любым типом основания. Внутри цокольной части обычно возводят мастерскую, гараж, фитнес зал, сауну или же жилую комнату, все зависит от пожеланий владельцев загородного строения.

Типы цокольных конструкций

Цокольный этаж имеет несколько модификаций. Все они отличаются по своему архитектурному проектированию и особенностям эксплуатации. Выделяют три основных вида:

  1. Выступающий. Один из самых распространенных вариантов. В данном случае цоколь шире, чем стена, благодаря чему формируется выступ. В большинстве случаев делается он тогда, когда имеется подпол или подвал. С экономической точки зрения он считается достаточно затратным способом. Облицовка цоколя дома выполняется в основном с целью усиления теплозащиты нижней части стены. Дополнительно выступающий элемент обустраивается откосом с желобом для оттока воды.

  2. Западающий. Предполагает обустройство цоколя внутрь на 7-12 см относительно внешней части стены. Уникальность конструкции заключается в том, что цокольная часть не будет выступать наружу и соответственно будет меньше подвержена негативным воздействиям внешних факторов. В данном случае нет необходимости монтировать специальные желоба для водоотвода. Методика позволяет сэкономить на обустройстве и отделке объекта. Правильная отделка цоколя панелями под камень обеспечит надежную защиту и придаст эстетичный внешний вид.

  3. Вровень со стеной. Монолитная система представляет собой возведение цоколя на одной плоскости с наружными стенами жилого строения. Готовая конструкция выглядит естественно и гармонично. В таком случае важно позаботиться об облицовке цоколя кирпичом или любым другим строительным материалом, чтобы обеспечить дополнительную защиту от воздействия влаги. Чаще всего такой вариант не используется при возведении зданий с тонкими стенами, так как возможно образование конденсата внутри строения.

Представленные типы конструктивных решений имеют свои плюсы и минусы. Однако чаще всего при возведении коттеджей, элитных загородных домов используется монолитный вид цоколя. Такой вариант прекрасно подойдет для реализации практически любых экстерьерных решений.

Зачем необходима отделка цоколя дома?

  • Защита от внешних факторов и негативных воздействий. Проверенные временем стройматериалы позволяют минимизировать влияние атмосферных осадков, повышенной влажности, в том числе грунтовых вод.

  • Минимизация повышенной влажности. Отделка цоколя деревянного дома дает возможность исключить образование плесени, грибка, насекомых и других форм биологической жизни.

  • Предотвращение проникновения агрессивных элементов. Попадающая на поверхность материалов грязь может содержать немало агрессивных химических веществ, которые могут спровоцировать развитие эрозии в монолитном бетоне.

  • Дополнительная теплоизоляция. Инновационные материалы для облицовки цоколя дома снаружи используются для утепления помещений, особенно если цокольная часть жилая, там есть сауна или спортзал.

На цокольную часть ежедневно оказывается воздействие осадков, дождя, снега, талой воды, ультрафиолета и температурных перепадов. Поэтому для обустройства нулевого этажа необходимо использовать проверенные отделочные материалы. Облицовочные изделия не должны бояться температурных перепадов, незначительных механических воздействий и высокого УГВ. Дополнительно следует обратить внимание на совместимость с внешним видом здания и возможные трудозатраты.

Черновая отделка цокольной части

Перед тем как произвести внешнюю облицовку цоколя необходимо выполнить комплекс мероприятий, которые защитят от ветровой нагрузки и температурных перепадов. Во-первых, требуется смонтировать дренажные коммуникации по периметру для водоотвода. Во-вторых, обработать цокольную часть битумом, битумной мастикой или любым другим гидроизоляционным составом. В-третьих, позаботиться об отмостках. Небольшой уклон препятствует скапливанию воды вблизи фундаментной конструкции. Следующим важным этапом является прокладка отливов. Все представленные работы должны быть выполнены до облицовки цоколя искусственным камнем.

Соблюдение технологий позволит обеспечить требуемую влагоустойчивость и прочность. Выполнение соответствующих строительных предписаний позволит избежать последующего разрушения конструкции, растрескивания, порчи, образования повышенной влажности, плесени. Комплекс гидроизоляционных мероприятий, включая прокладку дренажных коммуникаций, необходим для последующего качественного обустройства цокольной части строения.

Материалы для отделки цоколя частного дома

Декоративная штукатурка. Обычно штукатурка выполняется по металлической сетке, предварительно смонтированной к стене. Сегодня используют минеральную, акриловую, силикатную штукатурку. С ее помощью можно успешно дополнить стиль и архитектуру строения.

К плюсам стройматериала можно отнести высокую паропроницаемость, устойчивость к температурным колебаниям, богатое разнообразие цветовой гаммы, доступную стоимость. Из минусов небольшой эксплуатационный период. Такой вариант отделки цоколя дома требует регулярного обновления путем нанесения специального лакокрасочного состава. Представленный вариант открывает широкие возможности для эстетичного экстерьерного оформления фасада здания.

Сайдинг. Один из самых распространенных вариантов обустройства. Применяется в различных регионах. Сегодня можно встретить модификации, которые прекрасно имитируют кирпич, камень, дерево. Стройматериал изготавливается из пропилена со специальными добавками, которые придают ему прочность и эластичность.

Из плюсов отделки цоколя сайдингом в первую очередь прочность, жесткость и влагоустойчивость. Исключено образование плесени, грибка, воздействие насекомых. Современные лакокрасочные компоненты обеспечивают повышенную устойчивость к ультрафиолету, с годами краска не тускнеет. Изделие имеет широкий температурный диапазон. К минусам относится лишь то, что требуется сооружать деревянный или металлический каркас, что делает монтажные работы достаточно трудоемкими.

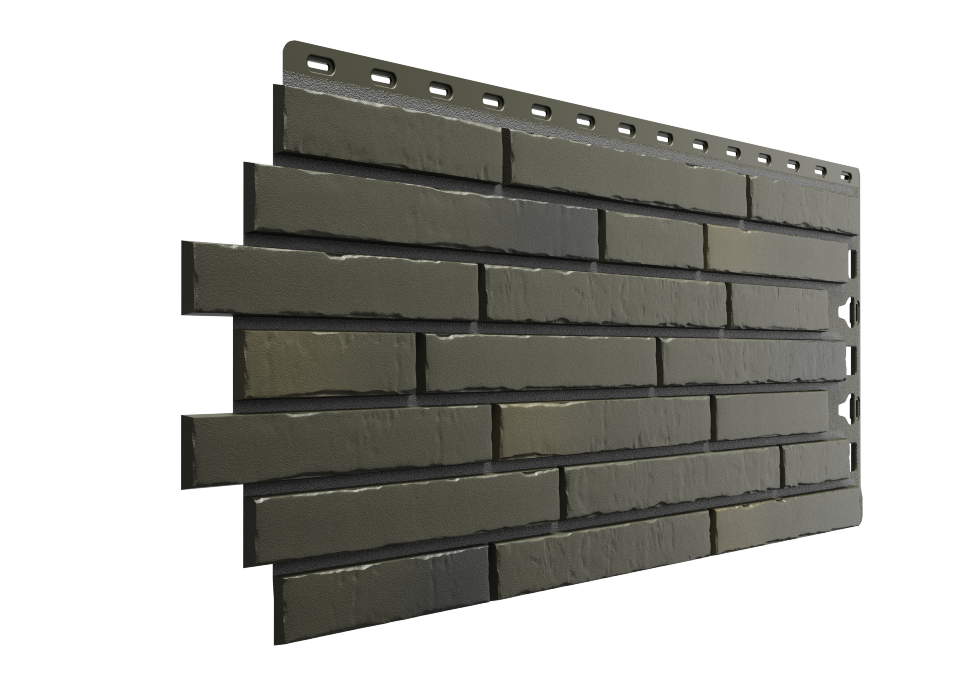

Панели. Сегодня отделку цоколя также производят панелями. Производят их из прочного пластика, в состав которого входят специальные добавки, придающие прочность и пластичность. Возможны варианты с имитацией натуральной древесины, камня или кирпича.

К плюсам стройматериала можно отнести разнообразие дизайнерского исполнения, простоту монтажа, доступную стоимость. Благодаря большим размерам его можно достаточно быстро закрепить. Минус в том, что панели обладают недостаточной механической прочностью.

Профлист. Самый доступный вариант обустройства нижней части строения, прилегающей к фундаменту. Оцинкованный лист обрабатывается специальной защитной краской, что исключает образование коррозии. Современные лакокрасочные составы препятствуют быстрому выцветанию, обеспечивают необходимую стойкость. Его достаточно часто используют для отделки цоколя свайного фундамента.

К плюсам отделки из профлиста можно отнести привлекательный внешний вид и высокую прочность. Из минусов можно выделить то, что необходимо учитывать геометрию общего дизайна постройки.

Камень, кирпич. Распространенный вариант отделки цоколя коттеджей, таунхаусов и элитной недвижимости. Кирпич и камень прекрасно сочетаются с большинством отделочных стройматериалов. К примеру, камень хорошо сочетается со штукатуркой, деревом, клинкерной плиткой. Из минусов только высокая стоимость и большие трудозатраты. Отделка может занять несколько недель.

Клинкер. Распространённый облицовочный материал, который изготавливают из тугоплавкой глины. Его внешняя глянцевая поверхность характеризуется улучшенными гидрофобными показателями. Данное изделие нередко используют не только для обустройства цоколя, но и фасадной части. По своим эксплуатационным показателям оно превосходит природный и искусственный камень. Единственный минус заключается в сложности монтажа. Если не следить за ровностью укладки, в последующем может наблюдаться перекос, что потребует переделки.

Искусственный камень. Облицовочный материал нового поколения, который производят на основе цементно-песчаного сырья с доставлением красок и пластификаторов. Он прекрасно подходит для наружной отделки цоколя, особенно когда требуется имитация камня. К его отличительным особенностям относят высокую прочность, влагоустойчивость, простоту монтажа и легкость обслуживания. С него достаточно легко смывать грязь, пыль.

Среди других материалов можно выделить термопанели, керамогранит, габионы, шифер и даже дерево. Натуральную древесину обрабатывают специальными составами, что придает ей повышенную прочность.

Интернет-магазин «Первый стройцентр Сатурн-Р» предлагает богатый выбор отделочных материалов для обустройства цокольной части зданий, сооружений. Вы сможете приобрести продукцию по заводской стоимости без переплат. Все стройматериалы сертифицированы.

Отделка цоколя: особенности монтажа

  1. Штукатурка. Предварительно цоколь необходимо загрунтовать, смонтировать железную сетку и затем оштукатурить поверхность. При проведении монтажных работ требуется позаботиться о том, чтобы были температурно-усадочные швы.

  2. Сайдинг или панели. В данном случае помимо гидроизоляции нужно возвести деревянную обрешетку из бруса 50х50 мм. Обязательно следует позаботиться о монтаже решеток для продухов.

  3. Натуральное дерево. Если используется древесина, требуется побеспокоиться о специальной обработке. Так как дерево подвержено гниению, может растрескиваться, набухать.

  4. Кирпич, камень. Укладку материала необходимо начинать от угла с использованием современных инструментов. Если первый ряд будет уложен ровно, перекосов не будет. Лучше всего работу доверить опытным каменщикам.

Специалисты рекомендуют в нижней части цоколя при отделке оставлять небольшой зазор. С одной стороны, он будет препятствовать проникновению мусора, листвы и насекомых, а с другой обеспечивать необходимый воздухообмен.

Правильный монтаж цокольного пояса обеспечит длительную и безаварийную эксплуатацию жилого строения. Преждевременное разрушение цоколя может ухудшить внешний вид здания и снизить его прочностные параметры. Соблюдение технологий обустройства цокольной части позволит преобразить внешний облик строения и обеспечить надлежащую защиту.

цокольный корпус — Audio qualia

С чего начать? Ну, не в садовом сарае/гараже, это точно. Лучшее место для начала такого проекта — это компьютер, просмотр данных, которые помогут принять решение о дизайне и материалах для строительства.

Рассмотрим функции плинтуса:

 для поддержки механических частей проигрывателя

 для снижения вибраций от механических частей проигрывателя

 для уменьшения воздействия воздушных вибраций, например, звуков громкоговорителей

 для уменьшения сейсмических явлений, например, шагов.

Давайте подумаем о простом цоколе, деревянной панели. Почему из этого получится хороший постамент, а из него плохой? Ключом к этой загадке является резонанс. Уточним, что понимается под резонансом.

Резонанс — это вибрация, но возникающая на определенной частоте и обычно, если она не затухает, с большой амплитудой (иногда обозначаемая как Q). Частота резонанса зависит от материала и его размеров. То есть модуль Юнга материала, плотность и коэффициент Пуассона, его широта, ширина и глубина. Все они вносят свой вклад в диапазон резонансов в зависимости от режима. Первая мода или основная, поскольку это самая низкая частота, — это когда стоячие волны возникают по длине и ширине панели, разделяя каждую на две области. [Предполагается, что панель имеет свободные края]. Обычно это обозначается как F1,1. Эта резонансная частота обычно также является самой высокой по амплитуде. Будут резонансы на F1,2, F2,1, F2,2, и т. д. .

Теперь резонансы будут проблемой только в том случае, если они возбуждаются другими вибрациями на резонансной частоте или очень близко к ней. Вибрации нельзя устранить, их можно только уменьшить по амплитуде или перевести на другую частоту, изменив материал и/или его размеры. Уменьшение амплитуды осуществляется демпфированием, изменение частоты — добавлением (или вычитанием) массы т.е. изменением размеров панели.

Добавление демпфирования затруднено, и немного случайно. Лучший способ добиться демпфирования — использовать материал, обладающий собственным демпфированием. Эта характеристика является функцией самого материала и должна быть измерена; это похоже на плотность в этом отношении. И, как и плотность, она не зависит от размеров испытуемого образца, хотя испытуемый образец должен иметь достаточную массу, чтобы преодолеть любое демпфирование измерительного устройства, и поэтому он должен быть выше предела Гейзенберга.

Список материалов и их измеренные коэффициенты демпфирования приведены здесь:

http://qualia.webs.com/dampingfactorvalues.htm

Есть еще три фактора [помимо демпфирования, это жесткость, масса и критическая частота ], что необходимо учитывать при выборе материала, и его размеры. Для данной панели есть три основных области, которые контролируются различными свойствами материала. Основные области:

а) область контролируемой жесткости, это происходит в области баса, вплоть до основной резонансной частоты

b) область с регулируемой массой, которая возникает между основным резонансом и критической частотой

c) область с контролируемым демпфированием, которая находится на критической частоте и выше.

Чтобы отметить все поля [жесткость, масса и демпфирование], выбранный материал должен быть достаточно жестким, но не слишком жестким, так как это снижает критическую частоту, иметь достаточную массу, но не быть слишком толстым, что также снижает критическую частоту , и собственное демпфирование, которое должно иметь значение выше 0,1 и в идеале приближаться к 0,4 или выше.

Наиболее важным свойством здесь является демпфирование, так как многие материалы являются жесткими и будут иметь достаточную массу, но лишь немногие обладают достаточным внутренним демпфированием. Можно выбрать материал, обладающий вышеперечисленными свойствами, и иметь возможность изготовить плинтус собственными навыками и инструментами.

Что такое критическая частота (Fc)?

Именно на той частоте, которая находится между областями контроля массы и демпфирования, панель становится прозрачной для вибраций вокруг Fc. Для выбранного материала критическая частота зависит только от толщины панели: чем толще панель, тем ниже критическая частота. Вот некоторые значения распространенных материалов, для панели толщиной 1 мм, для панели толщиной 10 мм, разделите на 10:

Материал FC, KHZ

Акрил 30,8

Алюминий 12,9

Стекло 15,2

Свинец 55,0

Plywood 16,0

Сталь 12,7

9003

Pllywood 16,0

сталь 12,7

. снижать Fc — плохая идея, потому что выше Fc демпфирование контролирует вибрации, и если материал основания имеет небольшое внутреннее демпфирование, основание будет живым! Таким образом, цоколь, сделанный из фанеры толщиной, скажем, 100 мм, будет иметь Fc около 160 Гц.

Однако не все потеряно, если не применить демпфирование.

Массу можно добавить, и согласно 2-му закону движения Ньютона:

сила = масса x ускорение

Если массу увеличить, а сила останется прежней, то ускорения (вибрации) будут уменьшены пропорционально . Но общая энергия останется прежней, и если демпфирование не будет значительным, величина колебаний может со временем возрасти и стать проблемой. Возможно, ирония судьбы в том, что в некоторых случаях при плохом выборе материала цоколя пластиночная дека фактически демпфирует цоколь, а не наоборот!



Итак, варианты следующие:

выбрать жесткий материал (хотя, если он слишком жесткий, это снизит Fc)

выбрать материалы, имеющие достаточную массу, но не слишком толстые

выбрать материалы, имеющие значительную собственное демпфирование



Если выбраны соответствующие материалы, то плинтус большой массы не требуется; цоколь с демпфированием малой массы будет лучше, чем недемпфированный цоколь большой массы, потому что резонансные пики будут гораздо менее значительными, поскольку их Q (их высота по сравнению с их шириной) пропорциональна обратной величине коэффициента демпфирования. Таким образом, при высоких коэффициентах демпфирования резонансные пики будут широкими и низкими; низкое демпфирование (высокая добротность) означает узкие высокие резонансные пики, что в данном случае не очень хорошо.

Таким образом, выберите материал, который жесткий, имеет массу и внутреннее демпфирование. Эти материалы включают в себя:

Материал Демплярный коэффициент

Блок бамбоя 0,200

. 0,273

панцерхольц              0,6–0,9

алюминиевые композиты

 с полиалкенами    0,240

 с МДФ                      0116

Акрил/MDF 0,315

Полиэфирная смола, заполненная

Бентонитовой глиной 0,618

. Два выдающихся материала — это панзерхольц и полиэфирная смола, заполненная бентонитом. Впрочем, композиты тоже смотрятся неплохо, как и бамбуковый блок.

Другим свойством материалов является акустический импеданс, то есть насколько легко звук переходит из одного материала в другой. Почти все доступные данные относятся к сверхзвуковым частотам звука, обычно 5 МГц, поэтому не очень полезны в звуковом диапазоне. Тем не менее, это предполагает, что передача звука от одного материала к другому, по-видимому, зависит от их соответствующих акустических импедансов, которые легко рассчитать как:0003



  Z0 = p x c    where Z0 is the acoustic impedance,
                                                   p is rho, for density,
                                                   c is the speed of sound through the material [longitudinal wave velocity]


         Some акустическое сопротивление обычных материалов: Z 0 дюйм Н·с/м³ /106



Материал Z0 [Mrayls] Материал Zo [Mrayls] Материал Zo {Mrayls]

Алюминие. 4

Медная 42 бетон 7-10, за исключением пробки 0,1

Чугун 37 Стекло 10-15 Углеродное волокно 30

СВЕДЕНИЕ 25 Гранит 27

Магний 10 Мрамор 10

Сталь 45 Сланец 12

TIN 24

В вольваемости 101

, чтобы перенести звук из одного материала в другой эффективно может означать использование материалов с одинаковыми акустическими импедями или, чтобы препятствовать переносу, (как в изоляции), выбрать материалы с очень различными акустические импедансы.



Создается впечатление, что ряд компаний использует современные материалы и конструкции для развития цокольного строительства. Следует отметить, что Clearaudio использует сэндвич-конструкцию из алюминия/panzerholz/алюминия. Другая компания, Artemis Labs, использует сэндвич из пропитанного бамбука/черного дерева/пропитанного бамбука для выполнения той же работы.

Приятно видеть, что профессиональные компании используют современные подходы к материалам для цоколей.





Массивный и прочный цоколь для проигрывателей

[Сделай сам] Plinthology 1: Массивный и прочный цоколь для проигрывателей

[ Главная | Сотрудники и контакты | Привет-Fi Детская площадка | Аудирование тесты | Сделай сам и доработки | Музыка и книги ]

Инновационная рецептура массивного плинтуса

[итальянская версия здесь]

Изделие: Plinthology1 — Массивная сплошная подставка для проигрывателя
Производитель: не продается , TNT-Audio DIY design
Автор: Пьеро Канова — TNT Италия
Опубликовано: сентябрь 2021 г.

Предисловие

За последние 15 лет я получил массу удовольствия, экспериментируя с несколькими различные решения о том, как построить хорошо звучащую основу для проигрывателя грампластинок. Очевидно, некоторые из них работали нормально, другие были очень средними, а многие очень плохими. пар. Я подумал, что было бы интересно поделиться некоторыми из лучших решений, которые я найдено, и звучащее хорошо, и имеющее разумную стоимость. Конечно проекты должны быть адаптированы к двигательной единице, которую вы планируете использовать, но я надеюсь дать вам достаточно информации о том, как построить и адаптировать дизайн к ваш проект. Нет ни одного пути, которым я следовал в разных проекты, за исключением того, что все они большие по размеру и довольно тяжелый. По моему опыту, проигрыватель хорошо работает, особенно в нижнем диапазоне частот. октав, если он имеет значительную массу. Конечно, это очень хорошо работает с Поворотные столы с прямым приводом (DD) и поворотные столы с промежуточным колесом; я не сделал так много тестов на проигрывателях с ременным приводом, потому что трудно найти хороший мотоблоки по приемлемым ценам, но если посмотреть на лучшие ременные агрегаты на на рынке часто встречается концепция высокой массы. Сказав вышеизложенное, давайте посмотрим на первый плинтус, который я хотел бы вам предложить.

Большая масса и твердость

Плинтус, который я предлагаю вам сегодня, характеризуется как высокой массой, и не имеющих в своей конструкции гибких элементов. ослабление вибрации, как внешние, так и создаваемые двигателем, происходят через свойства используемых материалов. Наши ингредиенты сегодня будут многослойное стекло и песок. Результат вы можете увидеть на картинке ниже название с использованием проигрывателя Lenco L75 в качестве двигателя, что дает проигрыватель весом около 50 кг. Многослойное стекло — это бутерброд материалов, стекло — Поливинилбутираль-стекло с очень интересными характеристиками. Это довольно прочный механически, очень «мертвый» по звучанию и, наконец, вполне тяжелый.

Проект начинается со строительства первой нижней коробки внешние размеры 433 х 377 х 110 мм; на дне будут приклеены ножки и это будет частично заполнен песком. Есть несколько толщин многослойное стекло на рынке; Я использовал 5 + 5 мм, но вы также можете найти 6+6мм или даже 8+8мм. Я сделал несколько тестов, и выше 5 + 5 мм их нет. улучшения акустически, но стоимость намного выше. Нет необходимости использовать закаленное стекло, что опять же сильно увеличивает стоимость. Вы также можете решите использовать цветное или травленое стекло, но это эстетично соображения, которые я оставляю на ваш личный вкус. Подводя итог, вы будете нужно:

  • 1 шт. 433 x 377 мм
  • 2 шт. 433 x 100 мм
  • 2 шт. 357 x 100 мм

Стаканы можно купить в магазинах посуды или в некоторых крупных магазинах товаров для дома; если возможно, склеивайте детали в магазине. У них есть некоторые специальные клеи, отверждаемые УФ-излучением, которые обладают выдающимися механическими характеристиками и долговечность. Если вам нужно склеить детали самостоятельно, не забудьте спросить чтобы края кусков были отшлифованы, иначе они режут как бритва лезвия с очевидными проблемами обращения. Не забудьте попросить поставщика просверлите отверстие на одной из сторон коробки для кабеля питания. Это можно с соответствующими инструментами и немного терпения, чтобы просверлить отверстие на стекле, но вы должны быть уверены, что это не закаленное стекло и что вы знаете как это сделать. Лучше всего его просверлить в магазине посуды: сверлить отверстия в стекле дорого, но если что-то пойдет не так быть твоей ошибкой. Я сделал достаточно большое отверстие для кабеля, так что песок не выходит из цоколя просто с натягом, но если вы спросите для большего отверстия вы можете использовать хромированный кабельный ввод, который намного лучше Ищу.

Теперь можно приклеить ножки. Я выбрал три шипа, которые могут быть изменен по высоте, чтобы выровнять поворотный стол, потому что я не хотел никаких эластичных компонента в системе. Ничто не мешает вам использовать эластичные ножки или пружины; просто убедитесь, что нагрузка на каждую ногу не превышает максимальную допустимая нагрузка или у вас будет постоянная деформация. Теперь вы можете начать нижний ящик заполнить песком. Чтобы заполнить его равномерно, я предлагаю вам используйте немного скотча, чтобы у вас была визуальная ссылка на четыре стороны уровень песка. Не заполняйте его полностью, иначе он начнет вытекать. из отверстия для кабеля. Окончательная толщина песка должна быть не менее не более 30 мм и не более 50 мм. Тип песка не имеет решающего значения; я обычно используют мешки с песком, продаваемые в большинстве DIY для штукатурки или затирки; это из прекрасный размер и чистый, поэтому он также хорошо выглядит, так как вы увидите внутри поворотного стола. (Этот песок известен как щепочный песок в Великобритании). Оставлять отложите 25% песка для последующего использования. Результат на этом этапе должен выглядеть как на картинке ниже.

После прохождения силового кабеля через отверстие можно заполнить коробку песком до края ленты.Можно использовать шпатель или любой инструмент, который вам нравится, чтобы сгладить его. Старайтесь быть точным в укладке ленту и на выравнивание песка. Позже вы компенсируете некоторые небольшие перепады высот, но если перепады слишком велики, это будет трудно сгладить целиком.

Теперь мы можем начать со второй структурной деталь, состоящая из 4 сторон и двух нижних стержней, выполняющих функцию для придания жесткости верхней коробке и в качестве опоры, чтобы избежать верхней коробки погружаясь в песок. Это прямоугольник с параллельными сторонами, верхняя сторона, образованная поворотным столом, и нижняя сторона, имеющая центральную часть отсутствующий. Размеры допускают зазор 10 мм между нижней коробкой и верхней коробкой, поэтому нет физического контакта между нижней и верхней коробкой отдельно через песок. Конструкция такая же, как и для первой коробки, поэтому используйте то же стекло. и тот же метод склейки. Размеры, которые я использовал здесь, те подходит для Lenco L75, но вы можете адаптировать их к любой другой моторной базе. Ты тогда понадобятся следующие детали:

  • 2 шт. 393 x 155 мм
  • 2 шт. 317 x 155 мм
  • 2 шт. 337 x 70 мм

Два куска по 70 мм должны быть приклеены к концам широкой стороны верхний ящик на дне. Их функция состоит в том, чтобы укреплять четыре стороны и чтобы они не утонули в песке. Эта картина, я думаю, проясняет, как должно смотреться.

Что касается руки и ее тросов, у меня есть решил установить его в отдельной колонке, чтобы полностью изолировать его от вибрации, создаваемые двигателем, но если вы хотите использовать стандартный Lenco arm или другой 9″рука, у тебя должно быть второе отверстие в верхнем ящике для этих кабелей. Просто тщательно измерьте размер отверстия, которое вам нужно пропустите через разъемы RCA, которые вы используете, или, альтернативно, 5-контактный разъем DIN разъем. В конечном итоге вы также можете решить вырезать прямоугольный паз и тогда не все два гнезда RCA, так что вы можете использовать любые межсоединения, которые вы предпочитать. Лично я предпочитаю свести к минимуму любые паяные соединения в моих кабелях. поэтому я использую одножильные кабели от патронных зажимов до RCA, но если вы предпочитают иначе плинтус позволяет это сделать.

Теперь можно положить верхний ящик на песок содержится в нижнем ящике. Постарайтесь положить его ровно, а не на одну сторону, чтобы избегать отверстий; теперь можно засыпать оставшимся песком плоские части вторая коробка для того, чтобы дно было полностью звукопоглощающим. Последний шаг — собрать проигрыватель на верхней коробке. Аккуратно потяните за силовой кабель, чтобы внутри второй коробки был плавный изгиб. Исправить поворотный стол во второй ящик, оставляя возможность убрать его в в случае ремонта я использую структурную двойную ленту, как та, что использовалась для подвешивания зеркала внутри мебели. В случае удаления достаточно разрезать вдоль обрежьте края резаком и очистите стекла перед повторной сборкой. Завершить задание насыпать немного песка в щель между двумя ящиками и выровнять это с пальцем или любым инструментом, который вам нравится. Заполните его равномерно, оставив небольшой зазор между песком и краем стекла, чтобы он не рассыпался.

Теперь вы можете перенести проигрыватель на свой полка. Просто попросите помочь, потому что он будет весить 50 кг, а я не несут никакой ответственности за любой ущерб вашей спине. Пожалуйста, проверьте также что ваша полка достаточно прочная, чтобы выдержать вес проигрывателя. Наконец, выровняйте проигрыватель с помощью регулируемых ножек, и вы готовы послушать немного музыки.

Теперь поговорим о расходах: они могут варьироваться в зависимости от стекла, которое вы решите использовать, и ценовой политики вашего стеклянная посуда, но мои оценки составляют от 250 до 500 евро за две коробки; песок и другие материалы незначительны.

Как это звучит?

Прослушивание показывает, что этот цоколь мощный и очень точный. Это как установить в свой автомобиль шестерку цилиндровый двигатель последнего поколения, прочный и мощный с большим крутящего момента на низких оборотах, но быстро набирает скорость. Выберите запись с очень низкими частотами, и вы услышите мощный низкий диапазон, но всегда точным и контролируемым. Комбинация натяжное колесо + высокий массовый постамент + церковный орган доходит до первой октавы без всяких усилие или искажение; он как бы говорит вам «нет проблем, сигнал записано, и я воспроизводю его». Никаких особых усилий не требуется, чтобы играть низкие частоты, как и на остальных частотах. Это не звучит скучно или медленно, как некоторые другие плинтуса, которые я слышал, и каждое изменение в настройке руку или патрон сразу бросается в глаза. Он не вычитает энергию, но просто изолирует запись от любых помех, позволяя вам слушать просто музыка. Вы можете сделать тест постукивания по базе, когда вы проигрывание пластинки, и в результате получится лишь какой-то приглушенный «стук». Оно работает также отлично работает с проигрывателями DD: я тестировал его на своем Denon DP. 6000 с отличным результатом.

Выводы

После всей этой работы мы добились:

  • Плинтус очень большой массы, полностью изготовленный из акустически инертные материалы
  • Эффективное отделение проигрывателя от полки и других внешние помехи
  • Вибрации двигателя передаются на поглощающую конструкцию с очень низкая резонансная частота, поэтому они не должны восприниматься картридж или частоты будут за пределами акустического спектра
  • Силовой кабель проходит через песок в демпфере дна наружном вибрации, попадающие на проигрыватель через кабель.

Он работает очень хорошо и, на мой взгляд, выглядит очень красиво и, безусловно, не останется незамеченным.
