Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома. Но покупка, даже самого современного и высокотехнологичного оснащения – это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб – лучевой или веерной, мы и поговорим в этой статье.









Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:



Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.



Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома. При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.





Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

  • возможность точно регулировать температуру в районе каждой комнаты, батареи, отключая лишние или, наоборот, подключая недостающие элементы отопления;
  • особенности лучевой укладки труб позволяют производить ремонт и обслуживания системы без общего отключения, по секторам и участкам;
  • скрытый монтаж.
  • возможность дооснащать систему отопления зональной автоматикой(регулировка температуры через комнатные термостаты)
Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж. Для удобства обслуживания и ремонта каждый узел располагают в специальном шкафу, обеспечивая свободный доступ.



Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.



Главный узел любой отопительной системы – котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.





Важно! При проектировании необходимо учитывать протяженность трубопроводов, и, соответственно, величину тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка – это, чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись без насоса, который заставит теплоноситель двигаться по контуру. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом диаметра, общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления при монтаже следует учитывать следующие особенности:

  • вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
  • традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
  • между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
  • если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
  • обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;
  • во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с параметрами отопления поможет значительно снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка – устройство, распределяющее и поддерживающее оптимальные параметры теплоносителя в рабочих зонах: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащен автономным набором развоздушивающей, запорной и регулирующей арматуры, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке нужно подготовить все части системы и основательно продумать расположение основных узлов.

  • Рассчитайте места установки радиаторов отопления.
  • Подберите радиаторы в соответствии с параметрами помещения, котла и системы.
  • Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
  • Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, предварительно просчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащаются пробками, термостатическими головками, переходниками и кранами.



Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, так как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первый – это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в доме либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их необходимость в смежной системе с водяным теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При монтаже трасс из труб в деревянном строении, их стараются укладывать в специально сделанные для этого пазы, отверстия большего диаметра, чтобы избежать напряжения при усадке деревянных элементов.



Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ:  Чаще всего используется труба диаметром 16.



Вопрос: допускается ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.



Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.



Если посвятить рассказу о веерном отоплении еще больше времени, то преимуществ этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, а эффективность, удобство и долгие годы спокойствия за систему отопления того стоят.



конструкционные элементы и принцип работы

Содержание статьи:

При обустройстве дома наиболее дорогостоящая система – отопление.

Особенности проектирования, качество материалов и работ имеют принципиальное значение. Немаловажно и то, какой тип разводки выберет владелец дома. Тройниковая все чаще воспринимается как неэффективная и неудобная, ведь она не позволяет в разных комнатах задать разный температурный режим или провести ремонт без существенного дискомфорта для жильцов дома. Лучевая система отопления считается дорогим удовольствием, зато более практична. Впрочем, ее стоимость стала более доступной. Что она собой представляет? Какими преимуществами и недостатками обладает?

Особенности устройства коллекторной разводки

Принцип работы системы строится на разделении потоков теплоносителя. Это возможно благодаря установке коллектора. От него к нагревательным устройствам идут независимые контуры труб («лучи», «ветки», «петли»). Сам коллектор представляет собой отрезок трубы с патрубками, из которых один является входным. При установке терморегулирующего оборудования можно добиться различных температурных режимов в разных комнатах дома. Для этого ставят клапаны с электрическими приводами. Они регулируют интенсивность подачи теплоносителя. Если давление в системе превышает допустимое, то воздух можно стравить через специальные воздушные клапаны.

Лучевая система отопления – отличный вариант для владельцев просторных домов с большим количеством комнат

Трубы, ведущие от коллектора к отопительным приборам, обычно укладывают в стяжку пола. Варианты – маскировка под плинтусами, за навесной потолочной конструкцией. На виду не остается почти никаких элементов, что положительно сказывается на внешнем виде комнат. В системе используются трубы одного диаметра, они образуют «петли» от коллекторов к радиаторам. При необходимости отдельный контур можно отключить и отремонтировать, не останавливая работу всей отопительной системы.

Где лучше всего использовать лучевую разводку системы отопления

Разводка этого типа идеальна для домов в несколько этажей. Также лучевую систему устанавливают в домах большой площади с множеством комнат. Она довольно сложна в установке, необходимо обустройство коллекторов на каждом этаже, а элементы конструкции приходится монтировать в цементную стяжку. Трудности и дороговизна установки окупаются:

  • коллекторная система отличается хорошей теплопередачей;
  • нет лишних потерь тепловой энергии;
  • все оборудование работает более эффективно, чем при установке тройниковой разводки.

Схема коллекторной разводки труб системы отопления

Из каких элементов состоит коллекторная система

Котел. Центральным элементом, как и в любой другой отопительной системе, является котел. От него нагретый теплоноситель подается по трубам в радиаторы. При выборе теплогенератора важно правильно рассчитать необходимую мощность с учетом теплопотерь конкретного дома.

Насос. Его устанавливают для принудительной циркуляции воды в системе. Выбирая насос, нужно ориентироваться на размеры труб, материалы и особенности работы нагревательных приборов. Важным параметром при выборе насоса является скорость перекачивания теплоносителя, на втором месте по важности – мощность устройства.

Коллектор. За внешнее сходство с гребнем элемент конструкции называют еще гребенкой. Это распределяющая система, которую устанавливают для передачи теплоносителя ко всем нагревательным приборам. На коллектор можно установить запорно-регулирующие устройства, которые позволят контролировать расход теплоносителя в каждой «петле». Если оборудовать гребенку автоматическими системами удаления воздуха и термостатами, можно добиться максимальной производительности отопления при минимальном расходе энергии.

Коллекторные шкафы. Это конструкции, в которых устанавливают гребенки. Существуют самые разные модели – от простейших навесных коробок до шкафов-«невидимок», которые встраивают в стены и «маскируют» отделочными материалами так, что они становятся практически незаметными в интерьере. В коллекторных шкафах находятся важнейшие элементы лучевой системы – сама гребенка, запорная арматура, трубопроводы.

Схема монтажа лучевой разводки

На что ориентироваться при выборе коллектора (гребенки)

Гребенки могут различаться в зависимости от материала, из которого изготовлены, количества контуров, вида дополнительных элементов. Устройства изготавливают из таких материалов:

  • сталь;
  • медь;
  • латунь;
  • полимеры.

Контуров может быть 2-12 в зависимости от модели. Особенность гребенки состоит в том, что при необходимости можно добавить дополнительные контуры.

По конструкции коллекторы бывают:

  • простыми, состоящими лишь из основных элементов, без какого-либо дополнительного регулирующего оборудования;
  • усовершенствованными, в которые производитель устанавливает автоматику, датчики и другие дополнительные элементы.

Простые конструкции представляют собой обычные трубки с ответвлениями и соединительными отверстиями. В усовершенствованных могут быть датчики температуры и давления, термостаты, электронные клапаны, смесители.

При выборе коллектора следует определиться с материалом и конструкцией приборов, а также учесть следующие нюансы:

  • пропускную способность гребенки;
  • количество контуров;
  • максимально допустимое давление, при котором коллектор способен работать;
  • расход электроэнергии для функционирования устройства;
  • репутацию компании-изготовителя на рынке отопительного оборудования.

Коллектор (гребенка) для отопления

Лучевая разводка системы отопления с естественной и принудительной циркуляцией

В коллекторном отоплении используется преимущественно принудительная циркуляция, но есть случаи, когда имеет смысл не тратиться на установку дополнительного оборудования и обустроить самотечную систему. При монтаже отопления с естественной циркуляцией используют трубы большого диаметра и расширительный бачок. Его нужно устанавливать в самой высокой точке здания. Отсутствие насосов, автоматики и других дорогостоящих элементов позволяет существенно сэкономить на обустройстве отопления. Это хороший вариант для загородных дач. Такая система менее производительна, чем с принудительной циркуляцией, зато гораздо дешевле. Ее можно обустраивать в домах, не подключенных к электросети.

Оборудование принудительной циркуляции теплоносителя обходится в значительную сумму. Еще десятилетие назад многие домовладельцы просто не могли себе это позволить. Но с каждым годом конструкционные элементы становятся все доступнее и поэтому популярнее. Для обустройства системы требуется установить не только циркуляционный насос, но и автоматику, запорную, регулирующую арматуру, состоящую из датчиков, кранов, термоголовок, воздухоотводчиков. Проектировать отопление проще: меньшее значение придается геометрии помещений, система отлично работает независимо от длины «лучей» и гидравлического сопротивления трубопровода.

Схема циркуляции теплоносителя

Стоит ли делать коллекторную разводку отопления

Начнем с недостатков. Их обязательно следует учесть при принятии решения о выборе типа разводки труб отопления. Коллекторная система считается дорогостоящей из-за материалоемкости. Кроме того, нужно найти место для обустройства шкафов, что иногда бывает затруднительно. Если же расходы и необходимость выделения места для коллекторов не пугают, то домовладелец получает такие выгоды:

  • Стабильная работа системы отопления. Оборудование не подвергается воздействию гидроударов, что повышает срок эксплуатации радиаторов.
  • Упрощенное проектирование. В системе используют трубы одинакового диаметра, что избавляет от лишних расчетов.
  • Удобный ремонт. Если на каком-либо участке появились повреждения, этот контур просто отключают и устраняют неполадки. Остальные «лучи» работают в прежнем режиме, в доме сохраняется приемлемая температура.
  • Скрытый монтаж. Трубы располагают в полах, стенах или потолках, а гребенку и автоматику – в коллекторном шкафу. Элементы отопления не портят интерьер.

Так выглядит коллекторная разводка труб

Остановить ли выбор на лучевой разводке или предпочесть старую добрую тройниковую – решать только вам. Взвесьте преимущества и недостатки, подсчитайте расходы на монтаж систем разных типов и приступайте к проектированию. Тепла вашему дому!

Видео: лучевая система отопления

Понравилась статья? Поделитесь с друзьями:

Преимущества лучевой системы отопления частного дома

Что такое лучевая система отопления частного дома? Каковы её преимущества?

Почему она так популярна у Владельцев современных благоустроенных частных домов и дач?

В данной статье очень доступно изложена вся информация касающаяся этого вида отопления, а также затрагиваются вопросы связанные с подбором надёжного оборудования для организации лучевой системы отопления в частном доме или на даче.

Преимущества лучевой системы отопления частного дома.

На сегодняшний день, лучевая система отопления частного дома, является самой эффективной и современной системой разводки отопительных приборов, гарантированно обеспечивающей поддержание заданного температурного режима во всех обогреваемых помещениях.

Это достижение высшей степени комфорта, когда Вы можете не беспокоится о том, что какая-либо из комнат плохо отапливается.

Основные преимущества лучевой системы отопления:
  1. Независимость контуров отопления друг от друга.
  2. Полный и точный независимый контроль над температурой в каждом отапливаемом помещении.
  3. Высокая степень автоматического контроля и регулирования.
  4. При подключении GSM или Wi-Fi блока дистанционного управления, появляется возможность полностью управлять отоплением на расстоянии с помощью обычного компьютера или ноутбука, или смартфона. В частности, можно независимо изменять температуру обогрева любого помещения, или вообще отключать обогрев этого помещения, что даёт огромную экономию средств, затрачиваемых на топливо.
  5. В случае возникновения аварийных ситуаций в каком-либо из контуров, можно устранять их, не отключая всего отопления дома.Поэтому лучевая система отопления так популярна среди Владельцев современных частных домов и дач.
Особенности лучевой системы отопления частного доме.

Принцип работы лучевой системы отопления частного дома основан на применении нескольких независимых отопительных контуров.

Что это такое?

Это значит, что каждая комната или помещение обогревается своей независимой веткой или контуром, снабжённой своей системой автоматического регулирования и контроля.



Для организации работы лучевой системы применяются специальные приборы называемые распределительными коллекторами, которые и обеспечивают необходимое количество отопительных контуров соответствующих числу отапливаемых помещений.

Например в Вашем доме 5 отапливаемых помещений со следующими температурными режимами.

  1. Прихожая — 22 град.
  2. Кухня — 22 град.
  3. Спальная комната — 22-24 град.
  4. Ванная комната — 18-22 град.
  5. Туалет — 18 град.
Этот температурный режим должен поддерживаться в то время когда все жильцы находятся в доме.

Во время отсутствия жильцов можно экономить установив другой температурный режим:

  1. Прихожая — 16 град.
  2. Кухня — 14 град.
  3. Спальная комната — 18 град.
  4. Ванная комната — 12 град.
  5. Туалет — 10 град.
Применение 5 независимых контуров позволяет легко задать эти температурные режимы и чётко их поддерживать.

Эти особенности отличают лучевую систему отопления от других.

Схема лучевой системы отопления частного дома.

Схема лучевой системы отопления это по своей сути двухтрубная схема разводки в которой созданы дополнительные параллельные контуры. После отопительного котла и циркуляционного насоса на прямой ветке устанавливается распределительный нагнетательный коллектор, (с одним входом и несколькими выходами) распределяющий входной поток на несколько. К каждому выходу коллектора подключается свой отопительный контур.

Также и на обратной ветке устанавливается приёмный собирающий коллектор, который собирает потоки с разных контуров и объединяет их в один поток, который далее возвращается в отопительный котёл. Например, если у Вас в доме пять комнат, то надо будет установить 2 коллектора. Нагнетательный с одним входом и пятью выходами и собирательный с пятью входами и одним выходом. Конечно на практике встречаются более изощрённые и сложные лучевые системы отопления, в которых отдельные контуры ещё дополнительно распределены на подконтуры.

Ярким примером такой схемы разводки служит комната с двумя подконтурами. К одному из них подключены все отопительные радиаторы в комнате, а к другому тёплый пол. Такой подход даёт возможность создавать такую лучевую систему отопления частного дома, которая способна поддерживать не только температурный режим в заданных пределах в помещениях, но и в их отдельных зонах этих помещений.

Оборудование для лучевой системы отопления частного дома.

Самым важным оборудование в лучевой системе отопления являются коллекторы или как ещё их называют гребёнки. Чем выше качество изготовления этих компонентов, тем надёжней и безупречней будет работать лучевая система отопления.

Мы знаем, что российский рынок наводнён как дешёвыми коллекторами из «Поднебесной», так и фальсификатами украинского производства. Это накладывает определённые требования к подбору оборудования.Чтоб избежать неприятностей связанных с покупкой подделки, лучше всего производить заказ распределительных коллекторов в той Организации, которая будет устанавливать Вам систему отопления.

Самым надёжным способом избежать проблем, является заказ проектирования, установки и монтажа всей системы отопления под ключ.Но если Вы имеете особое желание сэкономить средства и закупить оборудование для лучевого отопления самостоятельно, то не покупайте его на рынках, а обратитесь в фирменный магазин, который предоставит Вам гарантии на подлинность этого оборудования. Видов распределительных коллекторов очень много, от самых простых с ручной регулировкой потоков, до полностью автоматизированных с термодатчиками и дистанционным GSM управлением. Так что выбор за Вами.

Консультации и услуги Организации «Термомиг» по обустройству частного дома лучевой системой отопления под ключ.

Всегда дешевле обходится спросить, а затем действовать и принимать решение чем наоборот.

Наша Организация очень плотно занимается разработкой и установкой новейших современных систем отопления по Москве и МО, построенных на лучевом принципе. А учитывая тот факт, что именно лучевая система отопления позволяет производить, обогрев дома на принципиально новом уровне, то все наши усилия и разработки направлены именно на развитие таких систем отопления и внедрение их в частный сектор домовладений.Обратившись к нам за консультацией Вы получите наиболее полное представление как о самой лучевой системе отопления, так и ответы на беспокоящие Вас вопросы, касающиеся её.

Лучевая система отопления - преимущества и недостатки

Стандартная лучевая система отопления частного дома или многоквартирного дома представляет собой организацию обогрева внутреннего пространства посредством нескольких контуров с индивидуальным подключением к уже установленному трубопроводу отдельных, а не последовательных приборов.

Такой вариант позволяет получить оптимальную теплопередачу, а также предотвращает значительные потери тепловой энергии.

Современные системы отопления

В современных многоквартирных домах и в условиях частной застройки, вне зависимости от количества этажей, как правило, применяются горизонтальные отопительные системы.

Основной конструктивной особенностью схемы, в этом случае, является наличие одного или нескольких стояков вертикального типа с ответвлениями для обустройства отопления каждого отдельного помещения.

Подводка трубопровода к радиаторам осуществляется по горизонтали.

В настоящее время практикуется как открытая, так и скрытая прокладка трубопровода, но второй вариант является наиболее предпочтительным:

  • разветвленной тупиковой отопительной системе предполагается нивелирование минимальных по длине труб и гидравлического сопротивления посредством взаимного перекрещивания трубопровода, что становится основной причиной увеличения толщины стяжки;
  • в периметриальной разводке отопительной системы предусматривается прокладка трубопровода вдоль стен по периметру всего помещения, а также допускается выполнение скрытой прокладки в конструкции пола;
  • коллекторной схемой предусматривает выполнение параллельного подключения всех приборов отопления на подающий и обратный трубопроводы.

Именно последний способ оптимально подходит для обустройства отопления комбинированного типа, то есть сочетанием традиционного радиаторного обогрева с системой «теплый пол».

Самым бюджетным и простым в исполнении вариантом является традиционная однотрубная система, в которой тепловым носителем происходит последовательное наполнение всех отопительных приборов, что не гарантирует равномерного распределения тепла.

Лучевая разводка: особенности и элементы

Лучевой тип разводки отопительной системы является хорошо продуманной и эффективной конструкцией, состоящий из нескольких основных элементов, представленных:

  • Котлом, предназначенным для передачи теплового носителя посредством труб в радиаторы отопления. Обязательно учитываются показатели мощности устанавливаемого оборудования с прибавкой процента на тепловые потери в газовой системе лучевого отопления.
  • Циркуляционным насосным оборудованием, позволяющим в принудительном режиме перемещать тепловой носитель по закрытой отопительной системе. В процессе выбора модели и конструкции насоса, обязательно должны быть учтены высота и длина труб, создающих гидравлическое сопротивление, а также конструкция и тип радиаторных батарей.
  • Гребенка и коллектор. Обустройство газового лучевого отопления предполагает обязательную установку гребенок или коллектора, отвечающего за процесс распределения теплового носителя по всем отопительным приборам в системы.

Горизонтальная лучевая схема разводки отопления

Современные латунные, стальные или полимерные коллекторы, используемые в лучевых системах отопления, часто снабжаются дополнительными элементами терморегулирующего или запорно-регулирующего свойства, что позволяет распределить индивидуальный расход теплового носителя по каждому, отдельно взятому контуру.

Не менее важно наличие автоматического режима воздухоудаления и стандартных термометров, облегчающих эксплуатацию и обслуживание отопительной системы.

Очень актуальна в последние годы установка специальных наружных и внутренних, так называемых встроенных шкафов, внутри которых и монтируются элементы отопительной лучевой системы.

Преимущества и недостатки лучевого отопления

В отличие от традиционных отопительных контуров, лучевая схема прокладки не соответствует принципу последовательности, поэтому позволяет эффективно решить проблемы остывания.

Тепловой носитель максимально равномерно распределяется по отопительным приборам, поэтому нет ощущения температурной разницы на радиаторах разной степени удаления от нагревательного прибора.

Кроме всего прочего, посредством двух- или трёхходового клапана есть прекрасная возможность выставлять индивидуальный уровень нагрева теплового носителя на каждый отдельно взятый контур.

При необходимости выполнить профилактические или ремонтные работы отсутствует такое обязательное условие, как отключение всей отопительной системы. В качестве немаловажного преимущества также можно расценивать возможность снижения гидравлических потерь за счёт минимального количества изгибов.

Разводка труб – лучевая система

Чтобы принять окончательное решение о целесообразности применения лучевой системы отопления, важно также ознакомиться с некоторыми недостатками, представленными:

  • Значительно увеличенным расходом труб на подачу и «обратку». Особенно важно учитывать такой недостаток при обустройстве больших домовладений со сложной геометрией помещений.
  • Повышенной трудоёмкостью проведения монтажных работ, что всегда отражается на окончательной стоимости обустройства системы отопления.
  • Необходимостью выполнять только скрытую установку, так как значительное количество труб монтировать вдоль стен не представляется возможным.
  • Повышенными расходами на обустройство отопительной системы с применением стяжки или укладки под напольное покрытие.
  • Необходимостью сконструировать и выполнить установку всей трубопроводной отопительной системы под полом с минимальным количеством стыков или полностью без них.

Именно на стадии проектирования необходимо определится с количеством контуров лучевой отопительной системы. Если предполагается задействовать несколько отопительных контуров с разным температурным режимом теплового носителя, то каждый обязательно оборудуется индивидуальным циркуляционным насосом.

Важно помнить, что участки стыков – это всегда определенный риск протечек и выхода системы из строя, поэтому все этапы выполнение скрытого монтажа лучевого отопления целесообразно доверить профессионалам.

Модернизация системы с целью экономии

Любая система лучевого отопления может быть самостоятельно модернизирована, что повышает эффективность и делает эксплуатацию более удобной. С этой целью, как правило, достаточно установить на все радиаторные батареи системы дополнительные клапана, имеющие термостатическую головку.

Посредством такой термостатической головки можно устанавливать значения оптимальной, абсолютно комфортной температуры нагрева теплового носителя.

Возможность осуществлять регулирование в широком температурном диапазоне особенно важно при наличии внутри одного здания помещений, имеющих разное назначение.

Альтернативное отопление пока еще не очень популярно, но многие находятся в поисках дешевой и экологичной энергии. Воздушный солнечный коллектор своими руками – отличный вариант для уменьшения затрат на оплату электроэнергии.

Руководство по установке радиатора отопления своими руками представлено по ссылке.

Эффективность отопительной системы во многом зависит от правильности ее проектирования. Пример гидравлического расчета системы отопления вы найдете тут.

Заключение

При детальном рассмотрении лучевых отопительных систем несложно убедиться в том, что такой тип обогрева домовладения обладает значительным количеством преимуществ, которые достаточно легко перекрывают некоторые недостатки.

Безусловно, высокопроизводительная и эффективная система лучевого отопления не может быть слишком доступной и дешевой, но её долговечность и абсолютная простота в обслуживании заслуживают внимания.

Именно поэтому такой тип обустройства обогрева, на данный момент, вполне заслуженно пользуется повышенным спросом у отечественных потребителей.

Видео на тему

Лучевая система отопления частного дома

Лучевая система отопления — способ организации обогрева помещений, для которого характерно наличие нескольких контуров и индивидуальное подключение батарей. Она позволяет достичь оптимальной передачи тепла и значительно снизить его потери.

ТМ Ogint предлагает большой выбор радиаторов и комплектующих элементов для монтажа лучевой системы обогрева. Ассортимент реализуемых изделий представлен алюминиевыми, биметаллическими и чугунными радиаторами, трубопроводной арматурой и приспособлениями для установки отопительных приборов. Продукция ТМ Ogint разработана в соответствии с требованиями норм европейских стандартов и с учетом специфики условий на территории РФ.

Особенности лучевой системы обогрева

Лучевая разводка востребована при организации отопления многоэтажных зданий и домов значительной площади с большим количеством комнат. Принцип функционирования такой системы заключается в разделении потоков теплоносителя, которое осуществляется с помощью коллектора или гребенки.

Распределительное устройство представляет собой отрезок трубы с патрубками, количество которых совпадает с числом магистралей или батарей. К нему параллельно подключают радиаторы отопления, причем соединительные трубы можно спрятать в стяжке пола, под плинтусами или за навесной потолочной конструкцией. Для управления микроклиматом в помещениях на коллекторе устанавливают терморегулирующее оборудование.

Помимо гребенки с дополнительным оснащением конструкция лучевой сети обогрева включает:

  • Источник тепловой энергии. В частном доме его функцию выполняет отопительный котел, а в многоквартирном здании — крупные котельные или ТЭЦ.
  • Трубы для подачи теплоносителя к коллектору и подключения батарей.
  • Радиаторы.
  • Коллекторный шкаф. Он предназначен для размещения конструктивных элементов разводки сети отопления и может быть наружным или встроенным в стену. В шкафу находятся: распределительный коллектор и трубы обвязки, а также запорная и терморегулирующая арматура.

Поскольку такая система относится к отопительным коммуникациям закрытого типа, то для ее эффективного функционирования в малоэтажных зданиях с автономным обогревом требуется монтаж циркуляционного насоса. Его можно устанавливать как на основной магистрали с горячим теплоносителем, так и на обратной — с остывшей рабочей средой.

Лучевая схема с естественной циркуляцией используется для обогрева загородных домов и дач, не рассчитанных на постоянное проживание владельцев. Она также востребована в качестве отопительной сети зданий, которые нельзя подключить к электрическим сетям.

Преимущества и недостатки

Коллекторно-лучевая сеть обогрева отличается хорошей теплопередачей и высокими показателями гидравлической стабильности, что способствует сохранению оборудования.

К другим ее преимуществам относятся:

  • возможность отключения одного радиатора без нарушения работы всей системы и замены поврежденного участка без вскрытия пола;
  • высокая эффективность распределения теплоносителя;
  • простота проектирования и монтажа, обусловленная использованием труб одного диаметра и минимальным количеством соединительных элементов;
  • хорошая балансировка, обеспечивающая равномерный прогрев всех помещений.

Какие еще плюсы и минусы присущи лучевой системе? Она позволяет регулировать микроклимат в каждом помещении, причем поддержание комфортной температуры может осуществляться и в ручном, и в автоматическом режиме.

Главный недостаток лучевой сети — материалоемкость. Как и «попутка», она является двухтрубной системой и требует при монтаже большего количества труб, трубопроводной арматуры и соединительных элементов.

Среди других минусов лучевой разводки можно выделить:

  • трудоемкость сборки, что в сочетании с повышенными затратами на материалы значительно увеличивает стоимость прокладки коммуникаций;
  • использование цельных труб при укладке в стяжке пола, чтобы исключить возможность протечек;
  • необходимость установки циркуляционных насосов.

Кроме того, потребуется выделить место для размещения коллектора или коллекторного шкафа, а прокладку коммуникаций желательно совместить с капитальным ремонтом помещений.

Выбор оборудования для отопительной сети

Эффективность и долговечность функционирования системы обогрева во многом определяются характеристиками и качеством ее конструктивных элементов. Подбирая необходимое оборудование для монтажа отопительной системы в квартире или частном доме, нужно учитывать параметры коммуникаций и условия эксплуатации.

Коллектор

Поскольку одним из важных элементов лучевой системы является коллектор, то следует особое внимание уделить его выбору. При этом ориентируются на следующие параметры распределительного устройства:

  • максимально допустимое давление;
  • пропускную способность;
  • надежность компании-производителя.

В качестве сырья для изготовления коллекторов используют сталь, латунь, медь и полимерные материалы. По своей конструкции они бывают простыми и усовершенствованными, которые комплектуются автоматикой, датчиками и другими дополнительными элементами.

Трубы

Какие трубы подойдут для лучевой отопительной системы? Прежде всего, они должны быть гибкими, чтобы избежать стыков при монтаже. Оптимальным вариантом для двухэтажных частных домов являются полимерные трубы с непроницаемой для воздуха прослойкой. Они могут принимать нужную конфигурацию и препятствуют возникновению коррозии на металлических элементах сети.

Для прокладки системы отопления в многоквартирных зданиях можно использовать трубы из нержавеющей стали. Они устойчивы к появлению коррозии и способны выдерживать значительные нагрузки.

Радиаторы

Лучевая схема отопления отличается гидравлической стабильностью, поэтому в качестве отопительных приборов и в малоэтажных, и в многоквартирных домах можно использовать чугунные и биметаллические батареи. Они отличаются длительным сроком службы и нечувствительны к составу теплоносителя. Установка алюминиевых радиаторов возможна при организации контроля параметров рабочей среды.

Радиаторы для лучевой системы отопления:

Трубопроводная арматура

Для обеспечения бесперебойного функционирования лучевой системы ТМ Ogint предлагает следующие виды трубопроводной арматуры:

В качестве защитных элементов служат предохранительные клапаны, автоматические воздухоотводчики и краны Маевского. Они предназначены для стабилизации показателей давления в системе и удаления воздуха из теплоносителя.



Лучевая разводка системы отопления частного дома в Казани

Комфортная жизнь в частном доме во многом зависит от того, какая система отопления была использована при его строительстве. Да-да, не только мощность котла играет важную роль. Тут значение имеет каждая деталь, начиная от правильно подобранного диаметра труб, заканчивая тем, каким образом сделана разводка отопления. Сегодня все более популярной становится лучевая система отопления частного дома. Еще десять лет назад она встречалась крайне редко из-за своей высокой стоимости. Но современные технологии и новое оборудование сделали ее значительно более доступной.



Данная система применяется при достаточно большом удалении отопительных приборов от котла в целях экономии трубы, а также при комбинировании различных отопительных приборов с разной температурой подаваемой воды.

Варианты лучевой системы отопления частного дома, предлагаемые «Салоном отопительной техники Viessmann»

Все новое – это, как правило, более качественное и имеющее большие возможности с точки зрения эксплуатации. Такой подход касается всего, и отопления тоже.

Например, лучевая система, также, как и тройниковая, позволяет параллельно подключить большое количество отопительных приборов к одному распределительному коллектору. Но при этом вам понадобится значительно меньшее количество фитингов и соединений.

«Салон отопительной техники Viessmann» предлагает два варианта лучевой системы отопления частного дома:

  • с принудительной циркуляцией,
  • с естественной циркуляцией.

Каждый вариант имеет свои особенности, которые необходимо учитывать при создании системы. Чтобы правильно определить, какой вариант подойдет именно к вашему дому, наши специалисты проведут необходимые расчеты, составят схемы и сметы, которые позволят сделать правильный выбор.



Лучевая разводка системы отопления: главные преимущества

Почему же данный вариант отопления жилья становится все более популярным?

Во-первых, он более экономичен
Во-вторых, значительно удобнее для монтажа
В-третьих, имеет увеличенный срок эксплуатации

Плюсы:
+ Большой простор для конфигурирования системы отопления “под себя”.
+ Возможность подключения к системе радиаторов, теплых полов и других водяных приборов (тепловые завесы, плинтусы)
+ Большая точность регулирования и настройки системы

Минусы:
- Сложность расчета и монтажа системы, что требует высокой квалификации инженеров



Специалисты «Салона отопительной техники Viessmann» выделяют следующие преимущества лучевой разводки системы отопления:

  • эстетичность: все составляющие скрыты под специальными панелями и не портят общий вид интерьера,

  • отсутствует главное слабое место любой отопительной системы: соединение между отопительным прибором и гребенкой,

  • при ремонте любого участка трубопровода, не возникает необходимость отключать всю систему полностью,

  • при ремонте не надо разрушать бетонную стяжку или проводить иные монтажные работы.

Мы предлагаем вам лично убедиться в том, что современные технологии позволяют решить самые сложные задачи и воплотить в жизнь самые смелые идеи!

Звоните в «Салон отопительной техники Viessmann», чтобы сделать невозможное возможным!

Коллекторная (лучевая) система отопления | ГрейПей

Коллекторная система отопления, также известная как лучевая, применяется обычно для обогрева помещений частных домов. Коллекторно-лучевая схема обладает простотой в управлении, несложна в монтаже, но сооружение ее требует большее количество материала по сравнению с однотрубной и двухтрубной конфигурациями комплекса водяного отопления.

Материал статьи рассказывает об устройстве системы этого вида, оценивает преимущества и недостатки схемы.

Устройство и принцип работы коллекторной системы

Общая схема коллекторной системы водяного отопления

Классический вид коллекторной системы представляет из себя 2 коллектора (прямой и обратный), к которым отдельными линиями подключаются отопительные приборы – радиаторы, конвекторы и так далее. Линии подключения также называют лучами из-за специфики прокладки труб к радиаторам – по кратчайшему пути.

Главные элементы системы – распределительные коллекторы – оснащаются регулирующей и запорной арматурой, то есть управление радиатором осуществляется непосредственно с гребенки. Прямой и обратный коллекторы лучевой системы отопления

Коллекторы заводского изготовления обычно выполнены из латуни, зачастую их можно собрать (спаять) самостоятельно из полипропилена или меди.

На входе в коллектор устанавливают шаровые краны, гребенки подсоединяют непосредственно к котлу или гидравлическому разделителю (гидрострелке). Каждый коллектор обычно оборудуется автоматическим воздухоотводчиком для стравливания воздуха из системы.

К арматуре коллекторов подключают трубы, обладающие необходимыми механическими характеристиками — прежде пластичностью и гибкостью. Чаще всего используются трубопроводы из сшитого полиэтилена, металлопластика, реже – из меди или гофрированной нержавеющей стали.

 Гибкость труб необходима по условиям прокладки – обычно она производится скрытым способом в конструкции пола, а создание соединений здесь неразумно. Любой стык является потенциальным местом утечки, для устранения потребуется вскрывать стяжку. Трубопроводы в изоляции прокладываются по кратчайшему пути к отопительным приборам и подключаются непосредственно к радиаторам (без вентилей и кранов).

Прокладка труб по короткому пути снижает количество трубы для монтажа, укладка труб вдоль стен (по периметру) невыгодна. При этом увеличится количество труб, прокладка довольно крупного пучка вдоль стен вызовет неудобства при отделочных работах. Кроме того, длина отдельных линий будет разной (иногда разница будет значительной) – это осложнит балансировку системы на коллекторе. Поэтому в крупных системах отопления коллекторные группы рекомендуется размещать по центру помещений, на равном удалении от отопительных приборов.

По сути своей коллекторно-лучевая схема является модификацией двухтрубной системы – коллекторы здесь выполняют роль магистралей. Но в отличие от двухтрубной системы управление системой в лучевой схеме расположено в одном месте, а не на каждом приборе.

Авторы статей на рассматриваемую нами тему часто утверждают о необходимости установки около коллекторов расширительного бака, о нетерпимости экспанзомата к явлениям турбулентности. Подобные заявления «тружеников пера от копирайта» нелепы. Расширительный бак системы отопления подбирается по общему объему теплоносителя, устанавливается для всего комплекса – котла, трубопроводов и радиаторов. Установка отдельного экспанзомата для коллекторной схемы не требуется.

О нетерпимости расширительных бачков к турбулентности. Какой, простите, турбулентности? Нормативная скорость теплоносителя в сети подразумевает только один режим – ламинарный, вода в системе не движется со скоростью самолета.

Устройство коллекторной системы отопления – большая протяженность и малый диаметр труб – значительно повышают гидравлическое сопротивление схемы. Поэтому для качественной работы комплекса зачастую требуется установка циркуляционного насоса. Его рекомендуется устанавливать перед обратным коллектором – в зоне сниженной температуры. Щадящий температурный режим продлит срок службы устройства. Способ установки насоса вытекает из его конструкции – при «мокрой» вал насоса ориентирован строго горизонтально, при «сухой» — произвольно.

При строительстве систем отопления коллекторную схему часто комбинируют с однотрубной и двухтрубной конфигурациями, то есть к коллекторам подключают однотрубные или двухтрубные контура. В этом случае коллекторы служат дополнительной ступенью регулирования, удобство прямой регулировки при этом теряется – приборы отопления приходится балансировать.

Коллекторно-лучевая схема применяется обычно в индивидуальных автономных системах отопления частных домов. Применение ее в многоэтажных домах со сквозным прохождением стояков через квартиры запрещено, да и не имеет смысла.

Подключение коллектора к одному стояку создает значительное гидравлическое сопротивление – это препятствует качественному отоплению смежных квартир. Да и мало смысла создавать коллекторную конфигурацию на 2 – 4 радиатора – их отдельная регулировка не займет много времени.

В домах современной застройки часто встречается конфигурация отопления с общими стояками большого диаметра и отдельными вводами на каждую отдельную квартиру (с установкой теплосчетчика). В этом случае коллекторы в квартире устанавливать можно – центральные стояки большого диаметра имеют выгодную гидравлическую характеристику.

Коллекторная схема является удобной в регулировании, но все имеет разумные пределы. При расчете системы нужно правильно подобрать диаметр коллектора и количество подключаемых к нему радиаторов.

Разделение системы отопления на две коллекторных группы

Подсоединение числа приборов отопления больше 8 – 10 не рекомендуется. Лучшим решением будет разбить систему на 2 коллектора.

Достоинства и недостатки коллекторной схемы

Коллекторная схема системы отопления обладает следующими достоинствами:

  1. Простота удобства и управления;
  2. Малый диаметр трубопроводов;
  3. Простота монтажа.

Коллекторно-лучевая система отопления является самой удобной для регулирования. Все операции производятся в одном месте – на коллекторе, не требуется взаимной балансировки радиаторов.

Для работы отдельного отопительного прибора требуется небольшое количество теплоносителя, поэтому трубопроводы подводок имеют минимальный диаметр. Малый диаметр труб позволяет сократить толщину конструкции пола.

Простота монтажа коллекторной системы обусловлена минимальным количеством соединений и гибкостью применяемых трубопроводов. Прокладка труб проводится по кратчайшему пути, без организации стыков, трубопроводы подключаются только к радиаторам и коллекторам.

Кроме достоинств, коллекторная схема отопления имеет и недостатки:

  1. Большая протяженность труб;
  2. Повышенное гидравлическое сопротивление.

Подключение каждого радиатора отдельными линиями увеличивает количество труб, необходимых для монтажа. По протяженности трубопроводов лучевая система превосходит однотрубную и двухтрубную схемы более чем в 2 раза.

Малый диаметр трубопроводов, их общая протяженность увеличивают сопротивление системы. Для качественной работы комплекса часто требуется установка циркуляционного насоса. Кроме того, система коллекторной конфигурации может работать только в закрытой схеме отопления, естественная циркуляция невозможна.

Коллекторная система отопления – выгодная с точки зрения управления компоновка отопительного комплекса. Сооружение ее обходится дороже других главных схем, но этот недостаток компенсируется удобством управления.

(Просмотров 1 033 , 1 сегодня)

Рекомендуем прочитать:

конструкционные элементы и принцип работы

Содержание статьи:

При обустройстве дома наиболее дорогостоящая система - отопление. Особенности проектирования, качество материалов и работ имеют важное значение. Немаловажно и то, какой тип разводки выберет владелец дома. Тройниковая все чаще воспринимается как неэффективная и неудобная, ведь она не позволяет в разных комнатах установить разный температурный режим или провести ремонт без существенного дискомфорта для жильцов дома. Лучевая система отопления считается дорогим удовольствием, зато более практична. Впрочем, ее стоимость стала более доступной. Что она собой представляет? Какими преимуществами и недостатками обладает?

Особенности коллекторной разводки

Принцип работы системы строится на разделении устройства теплоносителя. Это возможно благодаря установке коллектора. От него к нагревательным устройствам идут независимые контуры труб («лучи», «ветки», «петли»). Сам коллектор представляет собой отрезок трубы с патрубками, из которых один является входным.При установке терморегулирующего оборудования можно осуществить различных температурных режимов в разных комнатах дома. Для этого ставят клапаны с электрическими приводами. Они регулируют интенсивность подачи теплоносителя. Если давление в системе допустимое, то можно стравить через специальные воздушные клапаны.

Лучевая система отопления - отличный вариант для владельцев просторных домов с большим комнатным

Трубы, ведущие от коллектора к отопительным приборам, обычно укладывают в стяжку пола. Варианты - маскировка под плинтусами, за навесной потолочной конструкцией. На виду не остается почти никаких элементов, что положительно сказывается на внешнем виде комнат. В системе используются трубы одного диаметра, они образуют «петли» от коллекторов к радиаторам. При необходимости отдельный контур можно отключить и отремонтировать, не останавливая работу всей отопительной системы.

Где лучше всего использовать лучевую разводку системы отопления

Разводка этого типа идеальна для домов в несколько этажей.Также лучевую систему устанавливают в домах большой площади с множеством. Она довольно проста в установке, необходимо обустройство коллекторов на сложном этаже, а элементы конструкции необходимо монтировать в цементную стяжку. Трудности и дороговизна установки окупаются:

  • коллекторная система отличается хорошей теплопередачей;
  • нет лишних потерь тепловой энергии;
  • все оборудование работает более эффективно, чем при установке тройниковой разводки.

Схема коллекторной разводки труб системы отопления

Из каких элементов состоит коллекторная система

Котел. Центральным отопителем, как и в любой другой системе отопления, является котел. От него нагретый теплоноситель подается по трубам в радиаторы. При выборе теплогенератора важно правильно рассчитать необходимую мощность с учетом теплопотерь конкретного дома.

Насос. Его устанавливают для принудительной циркуляции воды в системе. Выбирая насос, нужно ориентироваться на размеры труб, материалы и особенности работы нагревательных приборов.Важным параметром при выборе насоса является скорость перекачивания теплоносителя, на втором месте по важности - мощность устройства.

Коллектор. За внешнее сходство с гребнем элемент конструкции называют еще гребенкой. Это распределяющая система, которая устанавливает для передачи теплоносителя ко всем нагревательным приборам. На коллекторе можно установить запорно-регулирующие устройства, которые позволят контролировать расход теплоносителя в каждом «петле». Если оборудовать гребенку автоматическими системами удаления воздуха и термостатами, можно добиться максимальной производительности отопления при минимальном расходе энергии.

Коллекторные шкафы. Это конструкции, которые устанавливают гребенки. Существуют самые разные модели - от простейших навесных коробок до шкафов- «невидимок», которые встраивают в стены и «маскируют» отделочные материалы так, что они становятся практически незаметными в интерьере. В коллекторных шкафах находятся важнейшие элементы лучевой системы - сама гребенка, запорная арматура, трубопроводы.

Схема монтажа лучевой разводки

На что ориентироваться при выборе коллектора (гребенки)

Гребенки могут различаться в зависимости от материала, из которого изготовлены, количества контуров, вида дополнительных элементов.Устройства изготавливают из таких материалов: сталь

  • ;
  • медь;
  • латунь;
  • полимеры.

Контуров может быть 2-12 в зависимости от модели. Особенность гребенки состоит в том, что при необходимости можно добавить дополнительные контуры.

По конструкции коллекторы бывают:

  • простыми, состоящими лишь из основных элементов, без какого-либо дополнительного регулируемого оборудования;
  • усовершенствованными, которые создают автоматику, датчики и другие дополнительные элементы.

Простые конструкции предоставьте собой обычные трубки с ответвлениями и соединительными отверстиями. В усовершенствованных могут быть датчики температуры и давления, термостаты, электронные клапаны, смесители.

При выборе коллектора следует определиться с материалом и конструкцией приборов, а также учесть следующие нюансы:

  • пропускную способность гребенки;
  • количество контуров;
  • которое максимально допустимое давление, при коллектор способен работать;
  • расход электроэнергии для функционирования устройства;
  • репутацию компании-изготовителя на рынке отопительного оборудования.

Коллектор (гребенка) для отопления

Лучевая разводка системы с естественной и принудительной циркуляцией

В коллекторном отоплении основной принудительной циркуляции, но есть случаи, когда имеет смысл не тратиться на установку дополнительного оборудования и обустроить самотечную систему. При установкеже отопления с естественной циркуляцией использовать трубы большого диаметра и расширительный бачок. Его нужно устанавливать в самой высокой точке здания.Отсутствие насосов, автоматики и других дорогостоящих элементов максимально сэкономить на обустройстве отопления. Это хороший вариант для загородных дач. Такая система менее производительной, чем с принудительной циркуляцией, зато гораздо дешевле. Ее можно обустраивать в домах, не подключенных к электросети.

Оборудование принудительной циркуляции теплоносителя обходится в значительную сумму. Еще десятилетие назад многие домовладельцы просто не могли себе это позволить. Но с каждым годом конструкционные элементы становятся все доступнее и популярнее. Для устройства системы требуется установить не только циркуляционный насос, но и автоматику, запорную, регулирующую арматуру, состоящую из датчиков, кранов, термоголовок, воздухоотводчиков. Проектировать отопление проще: меньшее значение придается геометрии помещений, система отлично работает независимо от длины «лучей» и гидравлического сопротивления трубопровода.

Схема циркуляции теплоносителя

Стоит ли делать коллекторную разводку отопления

Начнем с недостатков.Их обязательно следует учесть при принятии решения о выборе типа разводки труб отопления. Коллекторная система считается дорогостоящей из-за материалоемкости. Кроме того, нужно найти место для обустройства шкафов, иногда бывает затруднительно. Если же расходы и необходимость выделения места для коллекторов не пугают, то домовладелец получает такие выгоды:

  • Стабильная работа системы отопления. Оборудование не подвергается воздействию гидроударов, что повышает срок эксплуатации радиаторов.
  • Упрощенное проектирование. В системе используют трубы одинакового диаметра, что избавляет от лишних расчетов.
  • Удобный ремонт. Если на каком-либо участке появились повреждения, этот контур просто отключают и устраняют неполадки. Остальные «лучи» работают в прежнем режиме, в доме сохраняется приемлемая температура.
  • Скрытый монтаж. Трубы в полах, стенах или потолках, гребенку и автоматику - в коллекторном шкафу. Элементы отопления не портят интерьер.

Так коллекторная разводка труб

Остановить ли выбор на лучевой разводке или предпочесть старую добрую тройниковую - решать только вам. Взвесьте преимущества и недостатки, подсчитайте расходы на монтаж систем разных типов и приступайте к проектированию. Тепла вашему дому!

Видео: лучевая система отопления

Понравилась статья? Поделитесь с друзьями:

Коллекторная система отопления частного дома - преимущества лучевой разводки отопления: инструкции по установке, схемы

Существуют несколько различных вариантов разводки отопительных трубопроводов в частных домах. Коллекторная система отопления (лучевая - другое название данной схемы) является наиболее эффективной из всех методов.

Устройство коллекторной системы

Лучевая разводка системы отопления предполагает соединение каждого радиатора с коллектором двумя магистралями - подающей и обратной. Коллектор включает в себя две гребенки. Они обычно сделаны из латуни или нержавеющей стали. К одной из них подключены подающие трубы (они предназначены для подвода теплоносителя к отопительным приборам), к другому - обратные (с их помощью остывшая жидкость отводится к котлу).

Кроме того, в коллекторе лучевой системы устанавливаются запорно-регулирующая арматура, балансировочный вентиль (клапан), могут быть смонтированы клапаны для слива воды и выпуска воздуха.

Коллекторная система отопления работает по следующему принципу. Жидкий теплоноситель, нагретый котлом до необходимой температуры, попадает в под гребенку. От нее он поступает в отопительные приборы - радиаторы, водяные конвекторы, «теплые полы». В них теплоноситель несколько охлаждается, по обратным магистралям возвращается в коллектор, а из него - к котлу.

Преимущества и недостатки коллекторной системы отопления

Вследствие своих достоинств схема коллекторной разводки отопления широко используется на многих Объектах, особенно в загородных коттеджах.

Основные преимущества следующие:

  • Лучевая система позволяет быстро и равномерно разогреть все тепловые, так как к каждому из них подводится отдельная подающая магистраль
  • Между коллектором и отопительными приборами отсутствуют стыки труб, что положительно влияет на надежность системы отопления
  • Возможность регулирования температуры (при необходимости - отключения) каждого отопительного прибора лучевой системы отопления независимо от остальных
  • Возможность установки дополнительного радиатора или конвектора (если имеются свободные патрубки) без демонтажа существующей лучевой разводки
  • Вследствие того, что каждая из труб лучевой отопительной разводке от коллектора подводится только к одному отопительному прибору, можно применить магистрали меньших диаметров
  • Удобство эксплуатации и обслуживания коллекторной разводки

Недостатки:

  • Основной недостаток коллекторной разводки - высокая стоимость ее реализации. Она используется больше, чем при других разводки. Например, тройниковая система отопления не включает в себя коллекторы и протяженность труб при ее использовании значительно меньше
  • Необходимость организации места для установки коллектора - ниши или специальной шкафа

Составление схемы разводки

Перед тем, как приступить к монтажу, необходимо определиться со схемой лучевой разводки. Нужно рассчитать число отопительных контуров, в каждом из которых имеется один прибор.Количество патрубков подающей гребенки должно быть не меньше этого числа.

В случае, когда в доме несколько этажей, коллекторно-лучевая система отопления позволит реализовать возможность раздельного управления отопительными контурами каждого этажа независимо друг от друга. При необходимости может быть отключена отопительная сеть всего этажа или нескольких нагревательных приборов.

При выборе коллекторачевой системы разводки, помимо количества радиаторов, следует, предельное давление в системе, пропускную способность узла, потенциальную возможность подключения дополнительного контуров.

Выбор комплектующих

Коллекторная система состоит из нескольких компонентов. Основными из них являются:

Коллектор

Существуют варианты с ротаметрами (расходомерами) и без них. Ротаметр для оптимального и сбалансированного распределения теплоносителя по контурам. Эти приборы особенно часто применяются, если система водяного отопления включает в себя «теплые полы». Именно для них наиболее важна балансировка рабочей жидкости.

В гребенках с расходомерами вместо обычных вентилей имеются поплавковые датчики. При циркуляции теплоносителя датчик перемещается по шкале. Это позволяет видеть текущий расход жидкости в каждом из контуров лучевого отопления. На некоторых моделях имеется возможность установки электроприводов. Это дает возможность дистанционно регулировать температуру теплоносителя с помощью термостата.

Коллекторные шкафы

Коллекторные шкафы для лучевой системы отопления состоят из металлического корпуса, крепежных элементов и дверцы. Эти устройства бывают двух типов - встраиваемые и наружные.

Встраиваемые шкафы коллекторной разводки отопления устанавливаются в нише стены или прячутся под облицовку из вагонки или гипсокартона. Их главное преимущество - возможность скрытой установки, которая не портит интерьер помещения. В некоторых случаях боковые стенки встраиваемых шкафов не окрашиваются.

Наружные шкафы коллекторного отопления закрепляются на стеновой поверхности, ниша для них не делается. Наружные варианты легче установить, однако имеется недостаток - эстетика помещения.

Отопительные приборы

Чаще всего применяются радиаторы. Лучевая разводка отопления предполагает прокладку труб под полом. Поэтому для нее оптимально использовать радиаторы с нижним подключением.

Применение конвекторов в коллекторной разводке оправдано в случаях наличия на Объекте низких окон (невозможность использования радиаторов). Также конвекторы ставятся перед стеклянными дверями.

Отопительные магистрали

Система отопления рассматриваемого типа монтируются с использованием труб из металлопласта или сшитого полиэтилена. Предпочтительнее второй вариант.

Основные достоинства сшитого полипропилена:

  1. Маленький удельный вес (поэтому трубы из него легче транспортировать и монтировать)
  2. Ударостойкость
  3. «Память формы»
  4. Способность выдерживать высокие температуру и давление
  5. Герметичность и повышенная надежность соединений
  6. Длительный (до 50 лет) срок службы
  7. Устойчивость к воздействию УФ-лучей
  8. .

Другие комплектующие

Кроме того, температурные датчики, автоматические воздуховыпускные клапаны, смесители и электронные клапаны, требуемый температурный режим, счетчики тепла.

Чтобы обеспечить надежность коллекторной системы рекомендуется использовать комплектующие известных и проверенных производителей.

Особенности монтажа

Коллекторная разводка отопления несколько нюансов, которые необходимо учитывать при установкеже. Главные из них следующие:

  • Прокладка труб системы водяного отопления осуществляется только скрытым способом, в стяжке пола. Это предъявляет повышенные требования к их характеристикам
  • Для функционирования лучевой системы необходимо установить циркуляционный насос и расширительный бак, так как она предусматривает наличие большого количества труб и имеет высокое гидравлическое сопротивление.Расширительный бак системы отопления размещается перед циркуляционным насосом на обратном трубопроводе. Это позволяет обезопасить систему от турбулентности циркулирующей рабочей жидкости. Циркуляционный насос представляет на вход в обратную магистраль. Если предусмотрено несколько автономных друг от друга контуров, каждый из них должен быть оснащен циркуляционным насосом
  • Коллектор для лучевой разводки рекомендуется монтировать в помещениях с невысокой влажностью. Как правило, эти устройства устанавливаются в прихожей, гардеробе или кладовой комнате
  • Если трубы системы отопления прокладываются сквозь стену, во время повреждения их отверстия в стене металлическая гильза

При грамотно выполненном проекте и качественном тексте лучевая разводка системы отопления гарантирует надежность и длительный срок службы. Минимальное число стыков практически исключает вероятность протечек. А возможность настраивать температурный режим каждого контура позволяет достичь максимального комфорта в отапливаемых помещениях.

Читайте другие статьи по данной тематике
Услуги по данной тематике

Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома.Но покупка, даже самого современного и высокотехнологичного оснащения - это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб - лучевой или веерной, мы и поговорим в этой статье.

Нюансы веерной разводки

Существует два варианта радиаторов отопления с котлом:

Первый способ - классический, бюджетный. Главный его недостаток - необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибор системы кранов, запорная арматура, но такая модернизация значительно увеличит стоимость проекта.

Еще одна особенность стандартной одно / двухтрубной системы отопления - открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной / лучевой разводке на поверхности масштабную сетку из труб - идея так себе, их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению протечек на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить отдельный прибор отопления в любой момент времени, например, если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключить всю систему отопления дома. При тройниковой системе вам бы пришлось отключать вся систему или оснащать системы большого количества байпасов и запорную арматуру, что существенно повысит стоимость организации отопление.

Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы равномерно прогревая помещение и не оставляет «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

  • возможность точно регулировать температуру в районе комнаты, батареи, отключая лишние или наоборот, подключая недостающие элементы отопления;
  • особенности лучевой укладки труб позволяют производить ремонт и обслуживание системы без общего отключения, по секторам и участкам;
  • скрытый монтаж.
  • возможность дооснащать систему отопления зональной автоматикой (регулировка температуры через комнатные термостаты)
Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж.Для удобства обслуживания и ремонта каждый узел в специальном шкафу, доступен свободный доступ.

Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.

Главный узел любой отопительной системы - котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.

Важно! При проектировании необходимо выполнить протяженность трубопроводов, и, соответственно, уменьшить тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка - это чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись насос без, который заставит теплоноситель двигаться по контуре. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления следует учитывать следующие особенности:

  • вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
  • традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
  • между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
  • если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
  • обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;
  • во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с уровнем отопления поможет снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка - устройство, определяющее и поддерживающее оптимальные параметры в рабочей среде: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащена автономный набор развоздушивающий, запорная и регулирующая арматура, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке, нужно подготовить все части системы и основательно продумать расположение основных узлов.

  • Рассчитайте места установки радиаторов отопления.
  • Подберите радиаторы в соответствии с установленными условиями, котла и системы.
  • Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
  • Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, старчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащены пробками, термостатическими головками, переходниками и кранами.

Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первая - это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их совокупность в системе с водяными теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При использовании этого напряжения в специально сделанных пазы, отверстия большего диаметра, чтобы избежать при усадке деревянных элементов, их стараются укладывать.

Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ: Чаще всего используется труба диаметром 16.

Вопрос: Возможны ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.

Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.

Если посвятить рассказу о отоплении еще больше времени, то преимущества этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, эффективность, удобство и долгие годы спокойствия за систему того отопления стоят.

Лучевая система отопления частного дома

Лучевая система отопления - способ организации обогрева помещений, для которого характерно наличие нескольких контуров и индивидуальное подключение батарей. Она позволяет достичь оптимальной передачи тепла и снизить его потери.

ТМ Ogint предлагает большой выбор радиаторов и комплектующих элементов для монтажа лучевой системы обогрева. Ассортимент реализуемых изделий представлен алюминиевыми, биметаллическими и чугунными радиаторами, трубопроводной арматурой и приспособлениями для установки отопительных приборов.Продукция ТМ Ogint Обеспечение в соответствии с требованиями норм европейских стандартов и с учетом специфики условий на территории РФ.

Особенности лучевой системы обогрева

Лучевая разводка востребована при организации отопления многоэтажных зданий и домов площади с большим количеством комнат. Принцип функционирования такой системы заключается в разделении потоков теплоносителя, которое осуществляется с помощью коллектора или гребенки.

Распределительное устройство представляет собой отрезок трубы с патрубками, которых совпадает с числом магистралей или батарейками.К нему параллельно подключают радиаторы отопления, причем соединительные трубы можно спрятать в стяжке пола, под плинтусами или за навесной потолочной конструкцией. Для управления микроклиматом в помещениях на коллекторе устанавливают терморегулирующее оборудование.

Помимо гребенки с дополнительным оснащением конструкции лучевой сети обогрева включает:

  • Источник Тепловая энергия. В частном доме его функционирует отопительный котел, в многоквартирном здании - крупные котельные или ТЭЦ.
  • Трубы для подачи теплоносителя к коллектору и подключения батарейки.
  • Радиаторы.
  • Коллекторный шкаф. Он предназначен для размещения конструктивных элементов разводки сети отопления и может быть наружным или встроенным в стену. В шкафу находятся: распределительный коллектор и трубы обвязки, а также запорная и терморегулирующая арматура.

Тип такая система относится к системам закрытого типа, для ее эффективного функционирования в малоэтажных зданиях с автономным обогревом требуется монтаж циркуляционного насоса.Его можно установить как на основной магистрали с горячим теплоносителем, так и на обратной - с остывшей рабочей средой.

Лучевая схема с естественной циркуляцией используется для обогрева загородных домов и дач, не рассчитанных на постоянное проживание владельцев. Она также востребована в качестве отопительной сети зданий, которую нельзя подключить к электрической сетям.

Преимущества и недостатки

Коллекторно-лучевая сеть обогрева отличается хорошей теплопередачей и высокими показателями гидравлической стабильности, что обеспечивает сохранению оборудования.

К другим ее преимуществам защиты:

  • возможность отключения радиатора без нарушения работы системы и замены поврежденного участка без вскрытия пола;
  • высокая эффективность распределения теплоносителя;
  • простота проектирования и монтажа, обусловленная использованием труб одного диаметра и минимального соединительных элементов;
  • хорошая балансировка, обеспечивающая равномерный прогрев всех помещений.

Какие еще плюсы и минусы присущи лучевой системе? Она позволяет регулировать микроклимат в каждом помещении, причем поддержание комфортной температуры может осуществляться и в ручном, и в автоматическом режиме.

Главный недостаток лучевой сети - материалоемкость. Как и «попутка», она является двухтрубной системой и требует при необходимости большего количества труб, трубопроводной арматуры и соединительных элементов.

Среди других минусов лучевой разводки можно выделить:

  • трудоемкость сборки, что в сочетании с повышенными затратами увеличивает стоимость прокладки коммуникаций;
  • использование цельных труб при укладке в стяжке пола, чтобы исключить возможность протечек;
  • необходимость установки циркуляционных насосов.

Кроме того, потребуется место для размещения коллектора или коллекторного шкафа, а прокладку коммуникаций желательно совместить с капитальным ремонтом помещений.

Выбор оборудования для отопительной сети

Эффективность и долговечность функционирования системы обогрева во многом определяется качеством ее конструктивных элементов. Подбирая необходимое оборудование для монтажа отопительной системы в квартире или частном доме, нужно учитывать параметры коммуникаций и условия эксплуатации.

Коллектор

одним из важных элементов лучевой системы является коллектор. При этом ориентируются на следующие параметры распределительного устройства:

  • максимально допустимое давление;
  • пропускную способность;
  • надежность компании-производителя.

В качестве сырья для изготовления коллекторов используют сталь, латунь, медь и полимерные материалы.По своей конструкции они бывают простыми и усовершенствованными, которые используются автоматикой, датчиками и другими дополнительными элементами.

Трубы

Какие трубы подойдут для лучевой отопительной системы? Прежде всего, они должны быть гибкими, чтобы избежать стыков при текстже. Оптимальным для двухэтажных частных домов являются полимерные трубы с непроницаемой для воздуха прослойкой. Они могут принять нужную конфигурацию и препятствовать возникновению событий на металлических элементах сети.

Для прокладки системы отопления в многоквартирных зданиях можно использовать трубы из нержавеющей стали. Они устойчивы к возникновению коррозии и способны выдерживать большие нагрузки.

Радиаторы

Лучевая схема отопления отличается гидравлической стабильностью, поэтому в качестве отопительных приборов и в малоэтажных, и в многоквартирных домах можно использовать чугунные и биметаллические батареи. Они отличаются длительным сроком службы и нечувствительны к составу теплоносителя.Установка алюминиевых радиаторов возможна при организации контроля параметров рабочей среды.

Радиаторы для лучевой системы отопления:

Трубопроводная арматура

Для бесперебойного функционирования лучевой системы ТМ Ogint предлагает следующие виды трубопроводной арматуры:

В качестве защитных элементов предохранительные клапаны, автоматические воздухоотводчики и краны Маевского. Они предназначены для стабилизации показателей давления в системе и удаления воздуха из теплоносителя.

Лучевая система отопления, лучистая разводка двухэтажного дома

. У вас есть двухэтажный дом и вы хотите, чтобы в нем было тепло и уютно, то представлено множество систем отопления на выбор. Среди всего разнообразия - котлы, трубопроводы, отопительные приборы (радиаторы, контуры для тёплых полов). Но теплота вашего загородного дома зависит не только от котла, но и от многих других строительных элементов и многомелочных деталей. Раньше при установке индивидуального отопления специалисты использовали тройниковую систему, но она уже потихоньку начинает уходить в далёкое прошлое.Вместо нее приходит другая, более современная - лучевая система отопления. Эта система пользуется спросом у заказчиков индивидуального отопления.

Лучевая система отопления

Чем лучевая система отопления отличается от системы тройниковой?

Панельно лучистое отопление работать с максимальной эффективностью и способ создания комфортного проживания. Лучевая система отопления позволяет подключать приборы параллельно распределительному коллектору. К специальному радиатору от коллектора подключается трубы, первая - это подающая, а вторая - обратная. Тепловой коллектор - это достаточно крупная техника, которую хозяева предпочитают ставить в отведенный для нее шкафчик.

Всем известная тройниковая система использует трубы маленького метража, но для такого соединения гораздо больше фитингов. При таком соединении усложняется монтаж, вероятность поломки увеличивается в несколько раз, например, от перепада давления и от ошибок при сборке.

Тройниковая система отопления

Если разводка - коллекторная, тогда увеличится расход труб, все доступны, и благодаря такому разводке ремонт можно выполнить быстрее гораздо.

Отдельный от системы «луч» можно легко отключить, при этом не отключать остальные помещения. Базироваться лучистое отопление как на принудительной, так и на естественной циркуляции.

Рекомендуем к прочтению:

Пожалуй, одним из самых главных достоинств лучистого отопления возможность аккуратно спрятать все трубы. Если делать тройниковую разводку, то сделать скрытую прокладку будет невозможно, а если предстоит в будущем делать ремонт, тогда будет ломать пол и стены.

При лучевой разводке трубы отопления после монтажа прячутся в пол

Лучевая система отопления с принудительной циркуляцией

Лет так 10 назад лучевая разводка системы отопления с принудительной циркуляцией доступна каждому хозяину дома. Спустя 10 лет лучевая схема отопления стала доступной практически всем.

Самым важным достоинством системы с принудительной циркуляцией является искусственная прокачка тепла по радиаторам и трубам.Устанавливать насос может как на обратной магистрали, так и на подающей.

Отопительная система с естественной циркуляцией

Лучевая система отопления с естественной циркуляцией включает в себя использование труб большого объёма, а также установку расширительного циркуляционного бачка. Но это не очень удобно. Компенсатор расширения обычно ставится на самой высокой точке дома. Лучистая система отопления с естественной циркуляцией дополнительного сэкономит ваши деньги на покупку оборудования. Дорогие насосы, воздухоотводчики, а также датчики температуры, - все это такая система не нужно.
Если у вас дом используется как дача, тогда самым верным решением будет лучистое отопление с естественной циркуляцией. В вашем доме будет тепло, даже если не ставить мощных насосов, а также дорогостоящей автоматики.

Рекомендуем к прочтению:

Лучевая система отопления с естественной циркуляцией

Достоинства и недостатки лучевой системы

Достоинства такой схемы, как лучевая система отопления двухэтажного дома:

  • несложная в проектировании и структураже;
  • благодаря малому количеству соединительных элементов лучевая разводка отопления проста в установке;
  • стабильность в работе гидравлики;
  • идёт равномерный прогрев всех помещений;
  • при повреждении некоторого участка трубы его можно сделать, не нарушая при этом напольное покрытие;
  • регулировка температуры воздуха в каждом помещении осуществляется механически, с помощью электроники;
  • лучевое отопление можно оборудовать самой современной автоматической системой.
  • Благодаря панели управления можно легко менять температуру воздуха в помещении.

Недостатки такой системы, как лучевое отопление дома:

  • высокая цена на материалы;

установка выделения места для специального шкафа или коллекторного блока.

Лучевая система отопления - преимущества и недостатки

Стандартная лучевая система частного дома или многоквартирного дома представляет организацию обогрева пространства посредством нескольких контуров с индивидуальным подключением к уже установленному трубопроводу отдельных, а не последовательных приборов отопления.

Такой вариант позволяет получить оптимальную теплопередачу, а также обеспечивает хорошую мощность тепловой энергии.

Современная система отопления

В современных многоквартирных домах и в условиях частной застройки, вне зависимости от количества этажей, как правило, применяются горизонтальные отопительные системы.

Основной конструктивной особенностью схемы, в этом случае является наличие одного или нескольких стояков вертикального типа с ответвлениями для обустройства каждого отдельного помещения.

Подводка трубопровода к радиаторам осуществляется по горизонтали.

В настоящее время практикуется как открытая, так и скрытая прокладка трубопровода, но второй вариант является наиболее предпочтительным:

  • разветвленной тупиковой отопительной системы Принцип нивелирования минимальных по длине труб и гидравлического сопротивления посредством взаимного перекрещивания трубопровода, что становится основным увеличением толщины стяжки;
  • в периметрической разводке отопительной системы предусмотрено прокладка трубопровода вдоль стен по периметру всего помещения, а также выполнение скрытой прокладки в конструкции;
  • коллекторной схемой выполнение параллельного подключения всех приборов отопления на подающий и обратный трубопроводы.

Именно последний способ оптимально подходит для обустройства отопления комбинированного типа, есть сочетания традиционного радиаторного обогрева с системой «теплый пол».

Самым бюджетным способом является традиционная однотрубная система, в которой тепловым носителем происходит последовательное наполнение всех отопительных приборов, что не гарантирует равномерного распределения тепла.

Лучевая разводка: особенности и элементы

Лучевой тип разводки отопительной системы является хорошо продуманной и эффективной конструкцией, состоящей из нескольких основных элементов, представленных:

  • Котлом, предназначенным для передачи теплового носителя посредством труб в радиаторы отопления.Обязательно учитываются показатели мощности устанавливаемого оборудования с прибавкой процента на тепловые потери в газовой системе лучевого отопления.
  • Циркуляционным насосным оборудованием, позволяющим в принудительном режиме перемещать тепловую среду по закрытой отопительной системе. В процессе выбора модели и конструкции насоса, обязательно должны быть учтены высота и длина труб, создающее гидравлическое сопротивление, а также конструкция и тип радиаторных батарей.
  • Гребенка и коллектор. Обустройство газового лучевого отопления предполагает обязательную установку гребенок или коллектора, отвечающего за процесс распределения теплового носителя по всем отопительным приборам в системы.

Горизонтальная лучевая схема разводки отопления

Современные латунные, стальные или полимерные коллекторы, используемые в лучевых системах отопления, часто снабжаются дополнительными элементами терморегулирующего или запорно-регулирующего свойства, что позволяет распределить индивидуальный расход теплового носителя по каждому, отдельно взятому контуру.

Не менее важно наличие автоматического режима воздухоудаления и стандартных термометров, облегчающих эксплуатацию и обслуживание отопительной системы.

Очень актуальна в последние годы установка специальных наружных и внутренних, так называемых встроенных шкафов, внутри которых и монтируются элементы отопительной лучевой системы.

Преимущества и недостатки лучевого отопления

В отличие от системы отопительных контуров, лучевая схема прокладки не соответствует принципу, поэтому позволяет эффективно решить проблемы остывания.

Тепловой носитель максимально равномерно распределяется по отопительным приборам, поэтому нет ощущения температурной разницы на радиаторах разной степени удаления от нагревателя прибора.

Кроме всего прочего, посредством двух- или трёхходового клапана есть прекрасная возможность выставлять индивидуальный уровень теплового носителя на каждый отдельно взятый контур.

При необходимости выполнить профилактические или ремонтные работы отсутствует такое обязательное условие, как отключение всей отопительной системы.В качестве немаловажного преимущества также можно расценивать возможность снижения гидравлических потерь за счёт минимального количества изгибов.

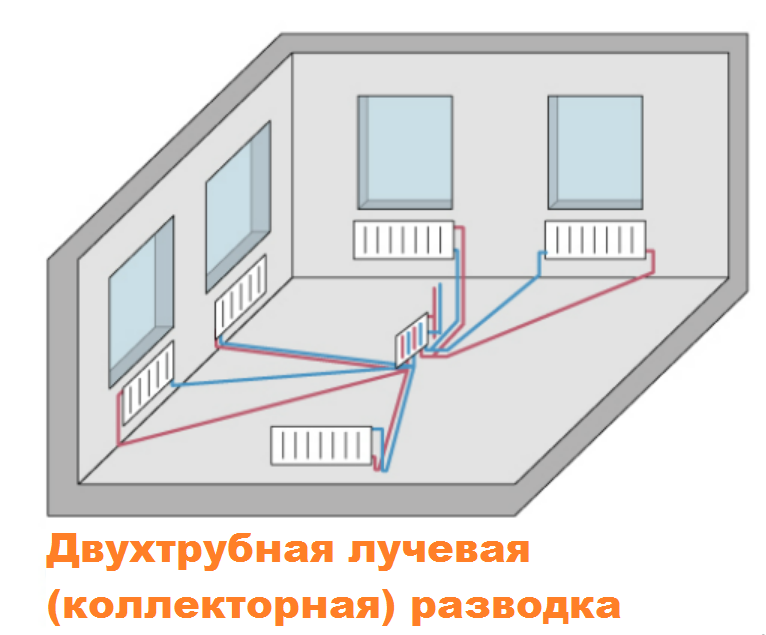

Разводка труб - лучевая система

, ознакомьтесь с представленными, представленными:

.
  • Значительно увеличенным расходом труб на подачу и «обратку». Особенно важно учитывать такой недостаток при обустройстве больших домовладений со сложной геометрией помещений.
  • Повышенной трудоёмкостью проведения монтажных работ, что всегда отражается на окончательной стоимости обустройства системы отопления.
  • Необходимостью только скрытую установку, так как значительное количество труб монтировать вдоль стен не представляется.
  • Повышенными расходами на обустройство отопительной системы с применением стяжки или укладки под напольное покрытие.
  • сконструировать и выполнить установку всей трубопроводной системы отопительной системы под минимальным системным стыков или полностью без них.

на стадии проектирования необходимо определится с помощью контуров лучевой отопительной системы. Если задействовать несколько отопительных контуров с разным температурным режимом теплового носителя, то обязательно оборудуется каждым индивидуальным циркуляционным насосом.

Важно помнить, что модули выхода из системы лучевого отопления целесообразно доверить профессионалам.

Модернизация системы с целью экономии

Любая система лучевого отопления может быть самостоятельно модернизирована, что повышает эффективность и делает эксплуатацию более удобной. Как правило, установить на все радиаторные батареи системы дополнительные клапана, имеющие термостатическую головку.

Посредством термостатической головки можно установить значения оптимальной, абсолютно комфортной температуры такой системы теплового носителя.

Возможность осуществлять регулирование в широком температурном диапазоне особенно важно при наличии внутри здания помещений, имеющих разное назначение.

Альтернативное отопление пока еще не очень популярно, но они находятся в поисках дешевой и экологичной энергии. Воздушный солнечный коллектор своими руками - отличный вариант для уменьшения затрат на оплату электроэнергии.

Руководство по установке радиатора отопления своими руками представлено по ссылке.

Эффективность отопительной системы во многом зависит от правильности ее проектирования. Пример гидравлического расчета системы отопления вы найдете тут.

Заключение

При детальном рассмотрении лучевых систем несложно убедиться в том, что такой тип обогрева домовладения обладает значительными преимуществами, которые достаточно легко перекрывают некоторые недостатки.

Безусловно, высокопроизводительная и эффективная система лучевого отопления не может быть слишком доступной и дешевой, но ее долговечность и абсолютная простота в обслуживании заслуживают внимания.

Именно поэтому такой тип обустройства обогрева, на данный момент, вполне заслуженно пользуется повышенным спросом у отечественных потребителей.

Видео на тему

Преимущества лучевой системы отопления частного дома

Что такое лучевая система отопления частного дома? Каковы её преимущества?

Почему она так популярна у Владельцев современных благоустроенных частных домов и дач?

В данной статье очень доступна вся информация касающаяся этого вида отопления, рассматриваются также вопросы, связанные с подбором надёжного оборудования для организации лучевой системы в частном доме или на даче отопления.

Преимущества лучевой системы частного частного дома.

На сегодняшний день лучевая система отопления частного дома является самой эффективной и современной системой разводки отопительных приборов, гарантированно обеспечивающей поддержание заданного температурного режима во всех обогреваемых помещениях.

Это достижение высшей степени комфорта, когда вы можете не беспокоиться о том, что-либо из комнат плохо отапливается.

Основные преимущества лучевой системы отопления:
  1. Независимость контуров отопления друг от друга.
  2. Полный и точный независимый контроль над температурой в каждом отапливаемом помещении.
  3. Высокая степень автоматического контроля и регулирования.
  4. При подключении GSM или Wi-Fi блока дистанционного управления появляется возможность полностью управлять отоплением на расстоянии с помощью обычного компьютера или ноутбука или смартфона. В частности, можно независимо увеличить температуру обогрева любого помещения, или вообще отключить обогрев этого помещения, что даётную экономию средств, затрачиваемых на топливо.
  5. В случае возникновения аварийных ситуаций в каком-либо из контуров, можно устранить их, не отключая всего отопления дома.
Особенности лучевой системы отопления частного дома.

Принцип работы лучевой системы частного дома на основе независимых отопительных контуров.

Что это такое?

Это значит, что каждая комната или помещение обогревается своей независимой веткой или контуром, снабжённой своей системой автоматического регулирования и контроля.

Для организации работы лучевой системы используются специальные приборы, называемые распределительными коллекторами, которые и обеспечивают необходимое количество отопительных контуров соответствующих отапливаемых помещений.

Например, в вашем доме 5 отапливаемых помещений со следующими температурными режимами.

  1. Прихожая - 22 град.
  2. Кухня - 22 град.
  3. Спальная комната - 22-24 град.
  4. Ванная комната - 18-22 град.
  5. Туалет - 18 град.
Этот температурный режим должен поддерживаться в то время, когда все жильцы находятся в доме.

Во время отсутствия жильцов можно экономить установив другой температурный режим:

  1. Прихожая - 16 град.
  2. Кухня - 14 град.
  3. Спальная комната - 18 град.
  4. Ванная комната - 12 град.
  5. Туалет - 10 град.
Применение 5 независимых контуров позволяет легко задать эти температурные режимы и чётко их поддерживать.

Эти особенности отличают лучевую систему отопления от других.

Схема лучевой системы отопления частного дома.

Схема лучевой системы отопления по своей сути двухтрубная схема разводки в идеальном дополнительном параллельном контуре. После отопительного котла и циркуляционного насоса на прямом ветке устанавливается распределительный нагнетательный коллектор, распределяющий входной поток на несколько выходов. К каждому выходу коллектора подключается свой отопительный контур.

Также и на обратной ветке устанавливается приёмный собирающий коллектор, который собирает потоки с разных контуров и объединяет их в один поток, который далее возвращается в отопительный котёл. Например, если у Вас в доме пять комнат, то надо будет установить 2 коллектора. Нагнетательный с одним входом и пятью выходами и собирательный с пятью входами и одним выходом. Конечно на практике более изощрённые и сложные лучевые системы отопления, в которых отдельные контуры распространены на подконтуры.

Ярким примером такие схемы служат разводки с двумя подконтурами. К одному из них подключены все отопительные радиаторы в комнате, а к другому тёплый пол. Такой подход даёт возможность создать такую ​​лучевую систему отопления частного дома, которая поддерживает не только температурный режим в заданных помещениях, но и в их отдельных условиях этих помещений.

Оборудование для лучевой системы отопления частного дома.

Самым важным оборудованием в лучевой системе отопления являются коллекторы или как их ещё называют гребёнки. Чем выше качество изготовления этих компонентов, тем надёжней и безупречней будет работать лучевая система отопления.

Мы знаем, что российский рынок наводнён как дешёвыми коллекторами из «Поднебесной», так и фальсификатами украинского производства. Это накладывает установленные требования к подбору оборудования.Чтоб избежать неприятностей связанных с покупкой подделки, лучше всего заказывать распределительных коллекторов в той Организации, которая будет устанавливать Вам систему отопления.

Самым надёжным способом избежать проблем, создать заказ на проектирование, установку и монтаж всей системы отопления под ключ. который предоставит Вам гарантии на подлинность этого оборудования. Распределительных коллекторов очень много, от самых простых с ручной регулировкой потоков, до полностью автоматизированных с термодатчиками и дистанционным управлением GSM.Так что выбор за Вами.

Консультации и услуги Организации «Термомиг» по обустройству частного дома лучевой системой отопления под ключ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
