Газовая котельная для многоквартирного дома: устройство автономной бойлерной


С какими проблемами часто сталкиваются жильцы многоквартирного дома в зимний период? В первую очередь, это некачественное теплоснабжение. Также печалит безысходность при ожидании начала включения отеплительных систем. Газовая котельная для многоквартирного дома поможет поддерживать постоянную температуру в каждой квартире и экономить на оплате услуг.

Жильцы вынуждены мерзнуть от холода до даты начала отопительного сезона. Необходимость ежемесячно выплачивать круглую сумму в счет оплаты отопления добивает самых стойких.

Установка газовой котельной на крыше решит проблемы с отоплением раз и навсегда. Основные препятствия на пути к решению вопроса по установке газовой котельной связаны с получением разрешений в администрации и приобретением подходящего оборудования.

Содержание статьи:

Преимущества автономной газовой котельной

Обычно автономную газовую котельную оборудуют в многоквартирных домах в обособленных помещениях. Для этих целей подходят отдельные комнаты на крыше.

В них размещается все необходимое оборудование для непрерывной работы отопительной системы. Мощности устанавливаемого оборудования должно хватать на прогревание радиаторов и нагрев воды в квартирах всего дома.

Первое появление крышных котельных в России в 90-х годах связано с желанием инвесторов-застройщиков. Они хотели установить в строящихся домах качественное и бесперебойное теплоснабжение. Централизованные системы не могли удовлетворить завышенные требования

Такие мини-котельные оборудуются множеством современных приборов и разнообразными приспособлениями. В автономных системах используются самые современные отопительные технологии. Это позволяет использовать одну котельную даже на несколько домов, что увеличивает выгодность для жильцов в несколько раз.

Есть несколько факторов, которые обуславливают выгоду от установки крышной газовой котельной в многоквартирных домах.

В первую очередь это значительное сокращение расстояния от генератора тепла до радиаторов и труб в квартирах. За счет этого уменьшаются теплопотери при циркуляции воды в системе. Приблизительные расчеты показывают, что владельцы платят за отопление сумму на 30 % выше реальной стоимости из-за потерь тепла.

Жильцы, установившие единожды газовую котельную в подвале или на крыше многоэтажного дома, отмечают реальное снижение расходов на оплату коммунальных услуг. Также они гораздо реже сталкиваются с необходимостью частого обслуживания систем: их ремонтом, монтажом и реконструкцией. Современные коммуникации отличаются высоким качеством и долговечностью.

В связи с укорачиванием пути, который должна пройти вода от центрального энергоносителя, повышается скорость нагрева системы. Также в среднем увеличивается температура батарей и горячей воды. Хотя это в большей степени регулируется настройкой газового котла.

Крышные котельные пользуются огромной популярность в связи с тем, что практические всегда возле многоквартирных домов отсутствует место под строительство наземной конструкции. Расположение котельных внизу дома создает дополнительную гидравлическую нагрузку

Если сравнивать центральную систему отопления с автономной, то второй вариант выигрывает по многим показателям. Это и экономичность, и скорость нагрева воды в системе.

Помимо того центральное отопление включают только по достижению определенных температур. Однако холодная погода может держаться уже долгое время пока не достигнет необходимого минимума. А жильцы вынуждены терпеть холод и мучиться.

С автономной системой появляется возможность поддерживать нужный уровень тепла круглый год и не зависеть от коммунальных служб. На радиаторах и контурах обычно устанавливают терморегуляторы, позволяющие изменять температуру в зависимости от потребностей пользователей. Иногда установка комфортной температуры позволяет дополнительно сэкономить.

Недостатки современных отопительных систем

Как и в любой системе отопления, в автономной имеются свои недостатки. Хотя их гораздо меньше в сравнении с централизованной. В связи с тем, что газовые автономные котельные мало распространены, достать надежное оборудование и все прилегающие к нему узлы достаточно проблематично.

Поэтому элементы котельной обойдутся заказчикам в круглую сумму. Несмотря на высокий уровень комфорта, который обеспечивают рассматриваемые системы, не все застройщики готовы платить за это большие деньги.

В случае наступления аварийной ситуации из строя полностью выходит вся система теплоснабжения. Над головами людей находится до пяти кубических метров кипятка. В случае взрыва труб вода пойдет вниз. Поэтому предъявляется так много требований к газовому оборудованию

К тому же газовые котельные нужно размещать в обособленных помещениях или зданиях. Для этого нужно выделить площадь около дома, привести к требуемым техническим условиям кровлю, либо установить блочную конструкцию на крыше. Все эти решения требуют вливания дополнительных ресурсов либо от застройщика, либо из общего фонда, создаваемого жильцами.

Системы газового отопления выделяют в окружающую среду загрязняющие ее продукты распада. Поэтому при устройстве котельных нужно предусмотреть установку систем фильтрации. Очистительные устройства должны выполнять свои функции в достаточной мере, чтобы были соблюдены нормы СНиП. Это дополнительно повышает стоимость закупки оборудования.

При строительстве нового дома у застройщика есть выбор: делать автономную систему отопления или подключаться к центральной магистрали. Чтобы врезаться в магистраль необходимо получить ряд разрешений. Часто разрешение проблемы требует круглой суммы денег. Кроме того, потребуется прождать не один месяц, пока бумаги пройдут проверки во всех инстанциях.

Высокая стоимость работ по присоединению к действующим сетям, сложности при согласовании этой процедуры, а также наличие множества помех, препятствующих быстрому и оперативному проведению тепловых сетей, снижают привлекательность автономных систем для застройщика.

Часто установка газовых котлов на верхней ограждающей конструкции влечет к необходимости усиления перекрытия. Общая нагрузка, создаваемая отопительной системой может достигать 15 тонн. Избежать таких значений можно путем установки проточного оборудования вместо емкостного

Установка автономного отопления также связана с рядом бюрократических процедур. И первоначальное проведение систем, и реконструкция с перепланировкой имеют свои характерные особенности. Главным образом это связано с тем, что вы собираетесь использовать газ в качестве отопительного ресурса. Все работы с газом строго регламентированы законом.

Современные инженерные разработки эффективно борются с рядом недостатков. При необходимости обогрева всего одного дома отличным вариантом окажется размещение блоковой котельной в чердачном помещении дома. Чердак становится отапливаемым, а жильцы последнего этажа не испытывают дискомфорта.

Подобные конструкции детально разрабатываются инженерами, имеют облегченный вес и устанавливаются на несущие стены. Для таких вариантов необходима плоский вариант крыши. Данную тонкость обычно учитывают на этапе проектирования. Проектировщики проводят расчеты и заранее определяют место для котельной на крыше дома.

Законодательно устанавливается ограничение по мощности оборудования на крышах домов в 3 МВт. Некоторые регионы имеют ограничение в 5 МВт. Если такой мощности не хватает для полноценного обогрева всего дома, то необходимо запрашивать дополнительные разрешения

Однако несмотря на все недостатки, в конечном счете, жильцы дома значительно улучшат условия жизнь и избавятся от дискомфорта. Помимо всех очевидных плюсов, автономные системы обладают повышенным уровнем безопасности.

Новые системы оснащены сигнализаторами угроз и аварий. Разнообразные отслеживают множество показателей. В случае поломки активируются резервный котел и дополнительные насосы.

Классификация и особенности крышных котельных

Если говорить об отоплении одного конкретного дома, то одним из лучших вариантов расположения котельной с децентрализованной системой является плоская крыша. В тексте СНиП подробно описываются все разрешенные виды котельных. В технических документах особое внимание уделяется требованиям к отопительному оборудованию, предназначенному для установки на перекрытие.

Эксплуатация и монтаж отопительных систем оговаривается отдельно для двух видов конструкций: встроенной и блочно-модульной. Отдельные требования, технические условия и ограничения предъявляются к каждому варианту. Также эти два вида котельных имеют свои особенности: преимущества и недостатки.

По правилам недопустимо устанавливать отопительное оборудование прямо над жилыми помещениями. Это значит, что в многоквартирном доме должен предусматриваться технический этаж

Говоря о достоинствах установки автономной бойлерной на крыше, следует выделить следующее:

  • Отпадает необходимость приобретения участка под котельную рядом с домом;
  • Уменьшается гидравлическая нагрузка, которой подвергаются котлы;
  • Отсутствуют сложности, связанные с расчетом конструкции и проведением дымоотводов;
  • Значительно облегчается задача ;
  • Крышные котельные не имеют ограничений по виду топлива, а использование газа — один из самых выгодных вариантов.

Совокупность достоинств установки рассматриваемой конструкции на крышах обуславливает высокую частоту применения данного решения при планировании автономного отопления.

Монтаж котельной на крыше целесообразен только в том случае, когда учитываются все требования и ограничения, описанные в СНиП и ППБ. Рассмотрим далее каждый из доступных видов крышной автономной бойлерной.

Блочно-модульные котельные

Блочные или модульные котельные имеют компактный размер и занимают небольшую площадь. На площадку на крыше дома привозят специальные блоки, которые затем соединяют в готовую и работоспособную конструкцию. Каждый элемент структуры комплектуется на заводе и оснащается всем необходимым оборудованием, которое соединяется в общую систему.

После сборки тепловая станция готова к работе. Все необходимое оборудование предусматривается производителем и монтируется в модуль. Также предусматривается наличие отдельных комнат для обслуживающего персонала.

Современные крышные котельные функционируют круглый год в автоматическом режиме и не требуют постоянного контроля и присутствия персонала. Поэтому подача тепла осуществляется без перерывов

Все оборудование подбирается под требуемые технические параметры и соответствует нормам. Блоки обычно оснащают качественным утеплителем и надежной вентиляционной системой.

Они могут также иметь привлекательный внешний вид и необычный дизайн. При установке основная задача специалистов заключается в правильном подсоединении всех узлов и в проверке работоспособности всех элементов.

Проектировщики и инженеры заранее предусматривают будущую установку котельной для газового оборудования на крышах многоэтажных домов. Они максимально снижают вес и габариты каркаса постройки. Обычно профессионалы собирают котельную за несколько рабочих дней.

Установка блочно-модульной крышной котельной состоит из нескольких этапов. В первую очередь необходимо провести экспертизу, которая определит несущую способность здания и необходимые процедуры для ее увеличения. Если окажется, что необходимо провести усиление конструкции, то сперва проводятся данные процедуры.

Затем устанавливают платформу, которая будет опираться на несущие стены здания. Это необходимо для устойчивости блока. Следующий шаг — это создание огнеустойчивого покрытия под газовой котельной.

Обычно для решения этой задачи заливают слой бетона. Также следует обеспечить безопасность путем установления перил по периметру крыши. Иногда необходимы процедуры по повышению звукоизоляции.

Блочные газовые котельные имеют полную заводскую комплектацию. Фирмы-изготовители дают гарантию качества. На крышу блоки отправляются практически готовыми к запуску и собираются в кроткие сроки

Блочные бойлерные подходят для установки в здания, где изначально было централизованное отопление. Однако для их обустройства необходимо приобретать оборудование с допустимыми техническими условиями и иметь проект.

Встроенная котельная на крыше дома

Планировка таких котельных заранее вписывается в проектные документы. Еще на этапе проектирования досконально описывается каждый элемент встроенной крышной котельной. Инженеры просчитывают множество различных показателей и, исходя из расчетов, проектируют безопасную и эффективно работающую отопительную систему.

К таким показателям относят значение нагрузки на стены, уровень пожарной безопасности, необходимая мощность котла и другие. Провести данные расчеты на этапе проектирования гораздо легче и дешевле, чем переделывать централизованную систему в автономную.

Одновременно с возведением здания проводят ряд мероприятий. К ним относят:

  • обеспечение звукоизоляции и подавления шумов, издаваемых отопительным оборудованием;
  • защита котельной от вибраций;
  • обеспечение защиты от воспламенения, взрывов и утечек газа.

Проведение этих процедур на этапе строительства повышает их эффективность. Большинство домов строились под централизованную систему отопления, и только в последние 5-10 лет в проектах предусматриваются встроенные котельные.

Стационарные газовые котельные строятся из материалов, аналогичных тем, из которых выстраивают здание. В этих целях применяют сборные конструкции типа «сэндвич» или разнообразные железобетонные заготовки

Проектированием встроенных котельных занимаются опытные инженеры. Это связано с необходимостью соблюдать нормы безопасности и законодательные предписания.

К достоинствам таких котельных относят отсутствие необходимости тратить денежные средства и время на капитальное строительство. Также заказчик приобретает готовую, проверенную и налаженную конструкцию, которая будет обогревать жильцов дома долгие годы.

Благодаря современным разработкам есть возможность практически полной автоматизации управления. Это позволяет иметь минимальное количество обслуживающего персонала. Экологичность работы встроенных газовых котельных обеспечивается современными системами фильтрации.

Интегрированные или встроенные котельные обычно устанавливают в течение нескольких дней, что очень выгодно для застройщика.

Устройство автономной котельной

Не всегда жильцы покупают готовую блочную котельную. В некоторых случаях требуется помощь специалистов по сборке индивидуальной системы.

Обустройство газовой котельной играет важнейшую роль в ее эффективном функционировании. Необходимо обязательно выделить отдельную площадку на крыше. Вокруг площадки не должно находить легковоспламеняющихся материалов.

Отечественные котлы пользуются меньшей популярность в связи с тем, что они предлагают пользователям низкий уровень автономности и автоматизации. Эксперты советуют приобретать оборудование европейских производителей

В целях безопасности в котельных не располагают более двух котлов: основного и резервного. Котлы обычно устанавливают в центре помещения. Это облегчает подход к оборудованию для систематического обслуживания и ремонта.

Стены, а вместе с ними и входные двери, обшиваются негорючими материалами, например, стальными листами. Полы заливают бетонной стяжкой, затем поверх нее кладут негорючее не скользящее покрытие.

Принцип работы автономной газовой котельной заключается в переработке природного газа. Благодаря автоматическим установкам обеспечивается бесперебойная подача топлива. Защитная система бойлерной перекрывает подачу газа, если датчики зафиксируют утечку или поломку.

Ключевые узлы бойлерной

Работа автономной котельной обеспечивается благодаря наличию следующих элементов:

  • Газовые котлы, обеспечивающие нагревание;
  • Центральная газовая магистраль, подающая газ в систему;
  • Вентиляционная система и дымоход, выводящий продукты сгорания газа;
  • Система подачи холодной воды и электричества;
  • Система безопасности с рядом приборов и датчиков, измеряющих различные показатели;
  • Встроенная автоматика.

Для отопления многоквартирного дома не хватит мощности настенного агрегата, поэтому в данной ситуации используют напольные газовые котлы. Одноконтурные котлы обеспечивают только нагрев теплоносителя для поставки его в радиаторы. одновременно используются и для отопления, и для подачи горячей воды.

При выборе подходящего оборудования стоит ориентироваться на мощность котла. Также обратите внимание на наличие лицензий и регистраций. Котел должен соответствовать особенностям эксплуатации в вашем регионе

Котел может быть с закрытой и открытой камерой сгорания. Для открытого типа необходимо проводить дымовой канал. А котлы закрытого типа оборудуются .

Благодаря современным технологиям появилась возможность практически полного дистанционного управления системой отопления при поддержании высокого уровня безопасности.

К преимуществам дистанционного управления относят:

  • Возможность настройки индивидуального температурного режима для каждой квартиры;
  • Наличие системы оповещения о значениях основных показателей работы оборудования;
  • Инновационная система погодозависимого управления.

Современные умные котлы имеют датчики, устанавливаемые на улице, которые измеряют температуру за пределами дома. Если температура воздуха понижается, то котел в автоматическом режиме начинает повышать температуру воды в системе и наоборот.

Что необходимо учесть?

Перед обустройством автономной котельной необходимо учесть ряд факторов. Если приобретается одноконтурный газовый котел, то для подачи горячей воды потребуется установить накопительную разновидность водонагревателя – бойлер.

Для разветвленной системы многоквартирного дома обязательно потребуется распределительный коллектор. Благодаря этому устройству будет поддерживаться постоянное давление и температура в во всех контурах. Вместе с коллектором устанавливают и гидрострелки.

Когда вода в системе нагревается, происходит ее расширение. Для того чтобы поддерживать постоянное давление и компенсировать расширительные процессы устанавливается .

Нормативы предполагают различную минимальную высоту трубы дымохода над самой высокой точкой крыши. При расчете этого показателя учитывают мощность котла и расположенные на крыше конструкции

Важно продумать планировку дымохода для выведения продуктов распада газа. Для обеспечения безопасности устанавливается , а также механический или автоматический воздухоотводчик. Перед отопительной системой необходимо вмонтировать подпиточный кран.

Если в систему встроить автоматику, то необходимость в человеческом обслуживании системы сведется к плановым проверкам работоспособности системы.

Установка автономной газовой котельной имеет ряд нюансов и сложностей. Однако такой вариант системы отопления для многоквартирного дома имеет ряд сравнительных преимуществ в сравнении с централизованной системой.

Основные проблемы, с которыми придется столкнуться застройщикам и будущим жильцам, связаны с получением разрешений в администрации и газовом хозяйстве на обустройство газовой котельной.

Это занимает время и требует определенных ресурсов. Жильцы домов с централизованным отоплением столкнутся с еще большими проблемами. В первую очередь, им придется получить соглашение на отключение старых систем и получить технические условия на установку новых. Далеко не всегда коммунальные службы идут навстречу по таким вопросам.

Выводы и полезное видео по теме

Обзор крышной котельной ТДК «Новый город»:

Установка газовой котельной в Светлом привела к большой экономии средств:

Приобретение блочных котельных — один из выгодных вариантов для застройщиков. Их доставка и монтаж занимает короткий временной промежуток, а цены на оборудование приемлемые. Это позволяет не уделять данному вопросу много времени.

Жильцы, решившие установить автономное отопление, защищают себя в будущем от недостатков централизованных систем, гарантируют себе непрерывное отопление и подачу горячей воды круглый год.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о вашем опыте в устройстве и/или эксплуатации автономной газовой котельной многоэтажки. Не исключено, что ваши советы будут крайне полезны посетителям сайта.

Отдельностоящая мини-котельная, принцип работы и устройство


Что делать, если места для установки газового или другого отопительного оборудования в жилом доме нет, а построить отдельное здание под эти потребности, нет времени? В таком случае, мини котельная для частного дома поможет решить эти проблемы наилучшим образом. Компактная котельная быстро монтируется и имеет все необходимое оборудование для обеспечения системы отопления дома.

Принцип работы мини котельной

Автономные мини котельные для частного дома и дачи представляют собой контейнер укомплектованный оборудованием для отопления. В базовую комплектацию входит:

  • Один или несколько водогрейных котлов разной мощности объединенных в одну сеть. Максимальная производительность может достигать нескольких мВт.
  • Циркуляционное оборудование. В контейнере установлено насосное оборудование, мощности которого достаточно для обеспечения необходимого давления системы отопления.
  • Система автоматики – контроль над работой и циркуляцией теплоносителя в системе осуществляется с помощью оборудования установленного в контейнере. При определенной комплектации существует возможность установить удаленное управление работой котлами с помощью интернета или СМС сообщений.


Наружная отдельно стоящая мини котельная для частного дома работает следующим образом:

  • Котлы подогревают теплоноситель до указанной температуры.
  • С помощью мощного циркуляционного оборудования теплоноситель направляется в дом.
  • Автоматика обеспечивает практически бесперебойную работу отопительного оборудования.
  • В зависимости от типа выбранного котла, для подачи топлива в топочную камеру могут использоваться насосы, шнековая и вибрационная передача.

От выбранного топлива зависит время работы мини – котельной в автономном режиме. Газовые, пеллетные и жидкотопливные котлы практически не нуждаются в обслуживании, в твердотопливные агрегаты необходимо постоянно подкладывать дрова или уголь.

Правила постройки отдельностоящей мини-котельной

Если контейнерные котельные для частных домов и дач не по карману, можно построить такое отдельностоящее здание самостоятельно. Существуют определенные требования, предъявляемые к таким котельным. А именно:

  • Здание не должно прилегать к несущим стенам дома. Это требование безопасности. В таком случае пожар или взрыв котельной не повредит жилому дому.
  • У здания должен быть отдельный фундамент, не прилегающий к основанию дома. К нему предъявляются высокие требования. Изготавливается плитный или ленточный армированный фундамент, такой же, как для жилого здания.
  • Технические требования здания используемого под котельную. Обязательным является наличие окон, высота потолка не менее 2,4 м, площадь помещения не менее 12 м². Остальные требования могут, предъявляются в зависимости от используемого типа котла.

Котельное оборудование отдельно стоящей мини котельной позволяет избежать проведения капитального строительства. Монтаж, подключение к системе отопления дома и запуск оборудования занимает всего несколько дней.

Твердотопливная мини котельная в частном доме

Установка мини системы отопления работающей на твердом топливе позволяет обеспечить теплом жилой дом с помощью: топливных брикет, пеллет, дров и другого сырья. В комплектацию входит:

  • Твердотопливный агрегат – выбирается по желанию заказчика. Может быть выбрана необходимая производительность и мощность.
  • Контейнер для хранения топлива – конструкция хранилища может отличаться в зависимости от типа топлива. Так, резервуары для хранения пеллет снабжены специальной шнековой или вибрационной системой транспортировки. Для топливных гранул может использоваться специальный бак, который устанавливается на крыше контейнера. Дровяная автономная мини котельная для дома сводит к минимуму личное присутствие человека при условии установки пиролизного котла.
  • Автоматика – включает системы необходимые для предотвращения перегрева теплоносителя и сброса давления при необходимости. Автоматизированные системы контроля также регулируют работу всего отопительного оборудования и регулируют весь процесс, начиная от подачи топлива топку и заканчивая поддержанием необходимого температурного режима в доме.

Если возможность подключения к системе газоснабжения отсутствует, отдельные пеллетные мини котельные являются практически оптимальным вариантом отопления. Мини-котельная на гранулах-пеллетах не занимает места в жилом доме и может работать в автономном режиме до нескольких месяцев.

Мини котельные для отопления на угле

Блочные котельные, работающие на угле, имеют свои преимущества и определенные недостатки. Относительно преимуществ таких котельных можно выделить следующее:

  • Простая конструкция, ремонт и обслуживание мини угольной котельной можно выполнять самостоятельно.
  • Использование новых технологий, позволяющих выполнить подключение за короткий промежуток времени. При необходимости можно легко перевезти контейнер в другое место.
  • Надежность угольного отопительного оборудования. Все, начиная от котлов и заканчивая автоматикой, изготовлено таким образом, чтобы иметь возможность сопротивляться механическому воздействию при транспортировке, погрузке и разгрузке.
  • Длительный срок эксплуатации мини котельных на угле. При должном обслуживании гарантируется длительная эксплуатация всего оборудования.
  • Легкий контроль, регулирование работы угольного котла осуществляется с помощью специального шкафа управления.

Автономные угольные мини котельные с автозагрузкой угля позволяют решить проблему необходимости в постоянном присутствии человека. Не все модели угольного отопительного оборудования имеют функциональную возможность автоматизированной подачи угля в топку.

Существенным недостатком котельных работающих на угле является необходимость в большом резервуаре для хранения топлива, что может потребовать большое количество дополнительной площади.

Газовая мини котельная для дома

Небольшая модульная отдельностоящая котельная в частном загородном доме на газе не имеет недостатков присущих предыдущим вариантам отопительного оборудования. Кроме всего прочего небольшие котельные на газе отличает:

  • Полное соответствие всем ГОСТам и СНиП относительно помещений, в которых устанавливается газовое оборудование. Это позволяет сократить сроки регистрации необходимые для подключения к магистрали и возможности ввода котельной в эксплуатацию.
  • Автономность – для обеспечения непрерывной работы необходимо проводить регулярное сезонное обслуживание и регулирование температурного режима. Некоторые модели подключают к термодатчикам, и в результате температура нагрева теплоносителя выставляется автоматически в зависимости от действительных потребностей в тепле.
  • Экономичность – даже с учетом постоянного подорожания цен на газ, голубое топливо продолжает оставаться самым дешевым видом топлива.
  • Скорость монтажа – даже с учетом необходимости в регистрации, установка газовой мини котельной и подключение вместе с оформлением всех бумаг составит около месяца. Само подключение выполняется за несколько дней.

Газовая котельная отдельно от частного дома имеет только один недостаток – необходимость в получении разрешения на подключение газа и ввод оборудования в эксплуатацию. Но так как уже при производстве учитываются эти нюансы, обычно этот вопрос решается быстро.

Домашняя мини котельная на жидком топливе

Еще один популярный вариант мини – котельной это установка блока с жидкотопливным отопительным агрегатом. Метод обогрева дома жидким топливом также имеет свои преимущества и особенности. Среди технических характеристик и плюсов можно выделить следующее:

  • Возможность работы на всех видах жидкого топлива. Если планируется отапливать большое здание, то можно установить котел промышленного типа. Промышленные жидкотопливные модели обычно используют модулируемые горелки. Горелки модулируемого типа могут работать не только на солярке, отходах нефтепродуктов, но и на сжиженном газе. Возможно также переоборудование на природный газ.
  • Автоматизация процесса – отдельная котельная в частном доме на жидких видах топлива не нуждается в постоянной загрузке человеком топочной камеры. Транспортировка топлива происходит в автоматическом режиме с помощью специального насоса. Необходимое обслуживание связанно с чисткой трубопровода.
  • Экологичность – первоначально котлы, работающие на отработанном масле, назывались утилизаторами и были предназначены для уничтожения отходов нефтепродуктов наиболее экологическим способом. Жидкотопливные мини котельные для отопления частных домов и дач и сейчас могут устанавливаться в местности, в которой предъявляются высокие ограничения относительно вредных выбросов в атмосферу.


Установка жидкотопливных котлов имеет и свои недостатки. Большой расход топлива требует установки вместительного резервуара для хранения. Топливный бак может устанавливаться либо в хорошо отапливаемом помещении и, следовательно, забирать много места, либо монтироваться в грунт ниже уровня промерзания, что потребует проведения дополнительных земляных работ.

Как оборудовать мини-котельную в частном доме

Все – же если вариант с приобретением уже готовой мини – котельной не подходит по каким-либо причинам, можно переоборудовать одно из помещений в своем доме под эти нужды. Приобрести и установить всю необходимую технику вряд ли получится самостоятельно, но экономия по сравнению с приобретением готового модуля все же будет существенной. Потребуется следующее оборудование для мини котельных:

  • Котел и его обвязка. Может понадобиться установить циркуляционное оборудование, системы водоподготовки и фильтрации и т. д.
  • Гидрострелка – ее необходимо установить в случае одновременного отопления нескольких этажей, а также, если используется больше чем один отопительный контур. Водяной коллектор направляет теплоноситель под давлением в систему и равномерно распределяет его по необходимости.
  • Вспомогательное оборудование. Для обеспечения нормальной работы оборудования может понадобиться установить ИБП и выпрямитель напряжения, распределительный щиток.


Мини котельная, это выгодное капиталовложение способствующее удобству и эффективному отоплению частного дома.

принцип работы и дистанционное управление котлом, устройство

Установка газовых котлов для автономных систем отопления требует расходов не только на покупку оборудования, но и получение разрешительных документов, прокладку трубопровода от магистрали до источника тепла, обустройство места установки. Чтобы котельная газовая не вызывала нареканий у контролирующих органов, хозяин должен обустроить помещение в соответствии с требованиями нормативных актов. Разберемся, какие именно нормы применяются к котельным для газовых котлов от 60 кВт мощности – именно это оборудование устанавливается в отдельное помещение. Для изделий с выработкой тепла до 60 кВт особых ограничений по месту монтажа нет.

Виды котельных для газового оборудования

Помещение, предназначенное для установки газового котла, обустроенное по правилам эксплуатации, называется котельной.

Различается несколько видов объектов:

  1. Пристройка. В этом случае одна стена смежная с жилым домом. Вариант удобен отсутствием открытых участков трубопровода – все коммуникации прокладываются под крышей, не требуется дополнительно утеплять сеть. Для упрощения проверки работы и контроля функциональности оборудования в любое время года вход в котельную оборудуется из дома.
  2. Помещение в доме. В частном строении это могут быть теплые сени, подсобка рядом с ванной или в подвале. Встроенная комната увеличивает преимущества пользования – не надо дополнительно утеплять, для контроля работы прибора не придется выходить за пределы жилого объекта.
  3. Отдельное помещение. Располагается в отдалении от жилого объекта. Несмотря на обязательность утепления открытых участков, отельные строения выгоднее – не слышно шума при работе котла, повышается уровень безопасности для жильцов. Например, при протечке газа, люди в доме не получат отравляющую дозу.

Важно! Для котлов от 60 кВт обустраивается отдельное помещение, оборудование с мощностью от 150 кВт устанавливается в отдельно стоящем строении.

Устройство и принцип работы котельной

Чтобы выполнить нормативные требования, устройство котельной в частном доме на газу должно соответствовать всем параметрам, указанным в СНиП.

На что обратить внимание:

  • Для одного агрегата одно помещение. Ставить два котла в 1 комнату нельзя. Допустимо оборудовать бойлер, но только с сохранением расстояния между устройствами минимум в 0,5 м.
  • Не хранить в зоне установки горючие материалы, жидкости.
  • Напольное покрытие делать из бетонной стяжки, асбестовых листов, керамогранитной, кафельной плитки.
  • Обшивка стен только негорючими материалами, как и для полов. Если отделка штукатуркой, то с противопожарными компонентами.
  • Площадь помещения не менее 4 м2. Обязательно наличие окна площадью в 0,3 м2 на каждые 10 м3 объема, дверной проем шириной от 80 см.
  • Установка оборудования на постамент, выстланный негорючим материалом, – это может быть лист металла или асбестовая плита.
  • Обеспечить доступ к агрегату со всех сторон.

Важно! Газовый котел требует регулярных проверок силами специалистов из контролирующей организации. Недопуск в помещение мастера грозит хозяину штрафами. Выявленные нарушения условий эксплуатации устраняются в срок до 14 суток.

Принцип работы газовой котельной заключается в поддержании оборудования в рабочем состоянии. В котел подается газ (магистральный или баллонный), при утечке топлива в котельной срабатывает система безопасности – приборы, которые монтируются на конструкцию нагрева, отключают подачу топлива.

На заметку! Суть наличия котельной – обеспечение безопасности пользователей, именно поэтому рекомендуется обустраивать помещение отдельно от жилого дома.

Основные узлы котельной для газового прибора

Помещение должно вмещать в себя основные и вспомогательные узлы сети.

В частности:

Рекомендуем к прочтению:

  • прибор нагрева теплоносителя – сам газовый котел;
  • трубопровод подачи энергоносителя (магистрали) или газовый баллон;
  • сетевой насос;
  • систему безопасности;
  • трубопроводы подачи холодной воды и канализации;
  • систему вентиляции;
  • дымоход с обязательным выходом конца на улицу;
  • приборы для контроля, измерения;
  • автоматическую сеть управления.

Выпускаются котлы настенного, напольного вида. Для моделей настенного типа мощностью до 60 кВт наличие отдельного помещения не является обязательной нормой, приборы допустимо устанавливать в кухне, ванной комнате или помещении подсобного типа.

Также различается оборудование по числу контуров – одноконтурные модели работают только на прогрев теплоносителя для сети отопления, двухконтурные дополнительно раздают горячую воду для бытовых нужд.

Совет! Котлы с открытой камерой сгорания требуют основного дымохода традиционного типа, моделям с закрытой камерой сгорания хватит коаксиального вида трубы, с выходом на улицу через ближайшую стену.

Система автоматики и дистанционного управления

Для удобства управления комплексом обустраивается автоматизация котельной частного дома.

Монтаж приборов повлечет дополнительные расходы, но дает массу преимуществ:

  1. Возможность настройки интенсивности подачи тепла в каждую комнату дома. Например, в спальне режим прогрева будет ниже, чем в гостиной.
  2. Поддержание минимального прогрева в период отсутствия людей в доме. Это удобно для сокращения расходов на топливо. Если целый день хозяева на работе, в течение этого времени котел поддержит нагрев в минимальном режиме, чтобы не тратить мощность. При длительном отсутствии система не разморозится, не завоздушится – минимальный уровень прогрева поддержит циркуляцию теплоносителя, что продлит срок эксплуатации всей сети.
  3. Умный котел отопления прогреет дом перед приездом хозяев, обеспечит подачу газа без скачков, перекроет поступление топлива при утечке газа или при выходе из строя детали схемы.

На заметку! В продаже представлены системы управления в виде GSM модуля или интернет-шлюза. Оба варианта удобны, помогают запрограммировать модели на нужный режим работы, например, прогреть дом перед приездом.

Оптимальным выбором считается режим управления в соответствии с погодными условиями. Оборудование считывает температуру на улице и в доме, затем выравнивает уровень прогрева комнат до заданного заранее показателя в соответствии с разницей температур. При потеплении на улице прогрев снижается, при похолодании увеличивается.

Совет! Высокая цена системы контроля окупается через 2-5 лет. Установка не отличается сложностью, настройки понятны интуитивно, данные выводятся на дисплей. Общая стоимость зависит от количества функций.

Правила расчета мощности котельной

Стандартная формула расчета мощности агрегата – на 10 м2 площади надо 1 кВт тепловой энергии. При плохом утеплении строения, наличии 2-3 этажей, обитаемого чердака и подвала, на фоне суровых зим или панорамного остекления итоговый показатель увеличивается на 35-50%.

Совет! Если в систему изначально встроен котел с одним контуром, но требуется прогрев и раздача ГВС, в сеть интегрируется накопительный бак, но только при достаточной мощности агрегата. При количестве жильцов от 4 человек удобнее установить бойлер.

При просчете мощностей котельной учитываются следующие нюансы:

  • Для сложных, разветвленных систем тепловой сети подачи теплоносителя на 2-й и выше, в отдаленные флигели устанавливается распределительный коллектор. Устройство поддерживает давление и температуру в каждом контуре. В схему с коллектором встраивается гребенка, гидрострелка, циркуляционный насос.
  • Расширительный бак – обязательный элемент сети. В герметичной системе ставится рядом с котлом, в открытой – в самой высокой точке схемы.
  • Дымоход. Для котлов с открытой горелкой нужен стандартный, для моделей с закрытой горелкой – коаксиальный (идет в комплекте).

Совет! Коаксиальный дымоход из обычной стали прослужит недолго, выгоднее покупать оборудование с дымоходом из нержавеющей стали, которая стойко переносит коррозию.

Рекомендуем к прочтению:

Также учитывается зона размещения группы безопасности из предохранительного клапана, манометра, воздухоотводчика. Кран подпитки устанавливается на трубопровод перед котлом, а автоматика – в зоны, рекомендованные производителем.

Для бесперебойной работы сети нужна запорная арматура, фильтры очистки теплоносителя, трубопроводы – все элементы также устанавливаются в котельной.

Совет! В продаже представлены модели, уже оборудованные расширительным баком, циркуляционным насосом и группой безопасности – стоят дороже, покупать выгоднее, чтобы не искать оборудование, подходящее к нагревательному элементу.

Основные требования к помещению котельной и техника безопасности

Если это котельная для многоквартирного дома, то за ее обустройство отвечает обслуживающая компания. В частном доме вся ответственность ложится на хозяина помещения.

Требования такие:

  1. Площадь от 4 м2. Высота от 2,5 м, отдельный выход на улицу, ширина дверей от 0,8 м. Одно окно размером в 0,3 м2 на каждые 10 м3 помещения. В окне сделать форточку.
  2. Подвести трубопроводы подачи воды, канализации, обустроить заземление.
  3. Наладить систему вентиляции – естественную или принудительную с учетом полной замены объема воздуха не менее 6 раз в час.
  4. Провести в котельную освещение.

Полы и стены изнутри, дверные полотна обшить негорючими материалами.

Разновидности газовых котельных установок

Различаются типы оборудования по мощности, числу контуров, модулей, габаритам. Определяются технические характеристики в зависимости от области применения и назначения агрегатов. Для частного дома подойдет модель с параметрами производительности до 60 кВт, для сооружений общественного назначения, объектов производства, промышленности и многоэтажных домов требуются агрегаты с высокой мощностью.

На заметку! Чем больше производительность агрегата, тем жестче требования к обустройству котельной. Для моделей со значительными габаритами нужна большая котельная.

Правила эксплуатации

Безупречная работа котельной зависит от правильной эксплуатации помещения и оборудования в целом.

Советы мастеров помогут не столкнуться с неприятными последствиями нарушения условий:

  • При входе в котельную включить свет, проветрить комнату 10-15 минут. Это надо для предупреждения отравления при скоплении продуктов сгорания.
  • Подготовка системы к запуску включает монтаж оборудования, интеграцию в систему отопления дома, тестирование и запуск. При тестовой проверке выявляются проблемные участки с малой герметизацией, дефекты устраняются.
  • Профилактические осмотры нужны для оценки исправности работы схемы. В расчет принимаются все системы – дымоудаления, срабатывания при нарушении функциональности и пр.

На заметку! Контролирующие органы устанавливают определенный график профилактических осмотров, доносят его до сведения владельцев. Хозяин сам может проводить визуальный осмотр сети, а также заказывать проверку в дополнительном порядке.

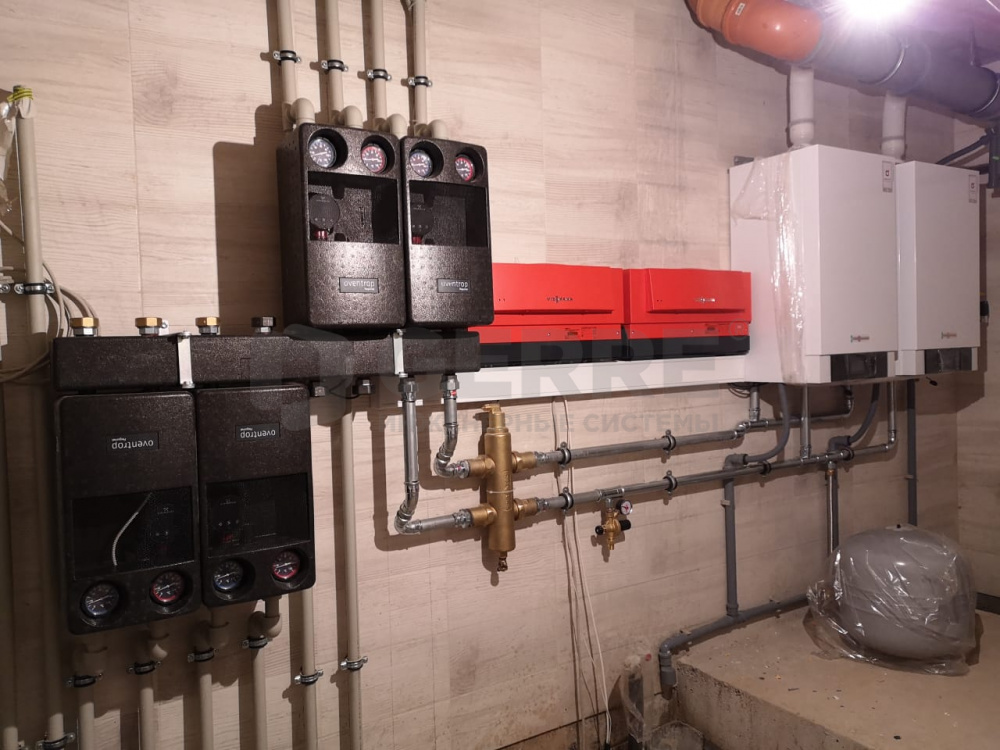

Размещаем 2 котла в котельной – плюсы и минусы

Давайте, начнем с того, что в современном доме, расположенном с средней полосе, должно быть 2 котла. Даже не обязательно 2 котла, но два независимых источника тепловой энергии – это точно.

Сегодня же рассмотрим, как подключить 2 и более теплогенератора в единую систему отопления и как их связать. Почему пишу про 2 и более единицы теплового оборудования? Потому что может быть более 1 основного котла, например, два газовых котла. А также может быть более 1 резервного котла, например, на разных видах топлива.

Рассмотрим сначала схему, при которой у нас имеется два и более теплогенератора, которые являются основными и, отапливая дом, работают на одинаковом топливе.

Это, обычно, газовые котлы на магистральном газе, которые соединяют в каскад для того, чтобы отапливать помещения от 500 кв.м. общей площади. Достаточно редко соединяют вместе для основного отопления котлы на дизельном топливе или твердотопливные котлы.



Речь идет именно про основные теплогенераторы, и про отопление жилых помещений. Ибо каскадные и модульные котельные для отопления больших промышленных помещений могут включать в себя «батареи» угольных котлов или мазутных в количестве до одного десятка.

Итак, как уже говорилось выше, основные котлы подключаются в каскад, когда второй идентичный котел или чуть меньшей мощности дополняет собой первый теплогенератор.

Обычно в межсезонье и небольшие морозы работает первый в каскаде котел. В морозы или при необходимости быстрого догрева помещений к нему в помощь подключается второй котел в каскаде.

В каскаде основные котлы подключаются последовательно, чтобы второй котел догревал воду, нагретую первым теплегенератором. При этом, естественно, в этой связке есть возможность изолировать каждый котел и байпас, позволяющий пустить воду в обход изолированного котла.

В случае неполадок любой из теплогенераторов можно отключить и ремонтировать, в то время как второй котел будет исправно греть воду в системе отопления.

Системе этой особенной альтернативы нет. Как показывает практика, лучше и надежнее иметь 2 котла мощностью по 40 квт, чем один котел мощностью в 80 квт. Это позволяет проводить ремонт каждого отдельного котла без остановки системы отопления.

А также позволяет каждому из котлов работать на своей полной мощности при необходимости. В то время как 1 котел большой мощности работал бы только в половину мощности с малым КПД и повышенным тактованием.

Параллельное подключение котлов – плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

Плюсы параллельного подключения резервных котлов следующие:



  • Каждый котел можно независимо друг от друга подключать и отключать от системы отопления.
  • Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

  • Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
  • Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
  • Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
  • Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и подачи воды из обратки в котлы.

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

Последовательное подключение котлов – плюсы и минусы

В случае последовательного подключения двух и более котлов, они будут работать так же, как основные котлы, подключенные в каскад. Первый котел будет нагревать воду, второй котел будет ее догревать.

В этом случае первым стоит поставить котел на самом дешевом для вас виде топлива. Это может быть дровяной, угольный или котел на отработанном масле. А за ним может в каскаде стоять любой резервный котел – хоть дизельный, хоть пеллетный.

Основные плюсы параллельного подключения котлов:

  • В случае работы первым твердотопливного котла, теплообменники второго котла будут играть роль своеобразного гидравлического разделителя, смягчая воздействие на всю систему отопления.
  • Второй резервный котел можно включать для догрева воды в системе отопления в самые морозы.

Минусы при использовании параллельного способа подключения резервных теплогенераторов в котельной:

  • Более длинный путь воды через систему с большим количеством поворотов и заужений в соединениях и фитингах.

Естественно, нельзя напрямую пускать подачу от одного котла во вход другого. В этом случае вы не сможете отсоединить ни первый, ни второй котел, в случае необходимости.

Хотя с точки зрения согласованного нагрева котловой воды этот способ как раз будет самым эффективным. Его можно реализовать, если смонтировать обходные байпасные петли для каждого котла.

Параллельное и последовательное подключение котлов – отзывы

А вот и пара отзывов про параллельное и последовательное подключение теплогенераторов в системе отопления от пользователей:

Антон Кривозванцев, Хабаровский край: У меня стоит электрокотел Руснит, он основной и греет всю систему отопления. Руснитом я доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, я сам его поменял, там всех делов на 30 минут с перекуром.

К нему в пару подключен котел КЧМ-5, в который я встроил пеллетную горелку Пеллетрон-15. Знатный получился паровоз, отлично греет и самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

Эти 2 котла работают у меня в паре, один за другим. Ту воду, что не нагрел Руснит, за ним греет КЧМ-5 и горелка Пеллетрон-15 на пеллетах. Система получилась такая, какая надо.

Есть еще один отзыв, теперь уже про параллельное подключение 2 котлов в котельной:

Евгений Скоморохов, Москва: Мой основной котел – Виадрус Геркулес 22, работает в основном на дровах. Мой резервный котел – самый обычный ДОН, который включен в систему с первым параллельно. Он редко когда разжигается, да и вообще, достался мне в наследство вместе с купленным домом.

Но 1 или 2 раза в году, в январе, приходится затапливать и старый ДОН, когда вода в системе почти закипает, а в доме все равно холодновато. Это все по причине плохого утепления, не до конца еще закончил утеплять стены, да и перекрытия чердачные хорошо бы получше утеплить.

Когда до конца будет сделано утепление, думаю, старый котел ДОН вообще не буду растапливать, но оставлю его как резервный.

Если у вас есть комментарии к этому материалу, прошу вас писать их в форму комментариев, размещенную внизу.

Требования к обустройству котельной для твердотопливного котла

Экология потребления. Усадьба: Твердотопливные котлы можно размещать только в отдельном помещении, а вопросы по организации дымоотвода и расположению дымовой трубы решаются на первом этапе составления проекта здания.

Твердотопливные котлы можно размещать только в отдельном помещении, а вопросы по организации дымоотвода и расположению дымовой трубы решаются на первом этапе составления проекта здания.

Основные требования к помещениям котельных для установки твердотопливного котла:
  1. Минимальная площадь котельного помещения 8 м2.
  2. Установка котла производится наиболее удобно для последующего проведения профилактики, осмотров и возможных работ по ремонту.
  3. Для котлов на твердом топливе рациональнее делать прочное надежное возвышение на основании, выше уровня помещения на 10 см.
  4. Вентиляцию требуется организовать комплексную – естественную и принудительную. Естественный воздухообмен осуществляется через окна и двери, нормативная кратность = 3. Минимальная площадь зазоров под входной дверью или окошек, забранных сеткой – 250 см2. Размеры вентканалов рассчитывают по параметрам котла – на один кВт мощности/ 8 см2 сечения канала.
  5. По освещению – минимум светопрозрачных конструкций на куб. метр объема котельной составляет 300 см2.
  6. В случае, когда котельную обустраивают в пристройке к зданию, разрешается два входа. Двери, ведущие в дом, должны быть термостойкими и отвечать требованиям пожарной безопасности.
  7. Для защиты от возгорания под топочным отделом пол застилают листовым металлом минимально 0,5*0,5 м, стены защищают асбокартонными листами. Помещение для котла строят из негорючих материалов (группа НГ)
  8. Дымоотвод организуют так же, как для печей. Минимальная высота дымовых труб пять метров, максимальное количество сгибов и поворотов – три. Размеры отверстий для выхода дыма назначают по техническим характеристикам котла, но не менее, чем диаметр выходного патрубка агрегата.

Вентиляция котельной для котла на твердом топливе

Естественный воздухообмен организуют щелевым проветриванием или посредством проемов для вентиляции, устраиваемых особым образом в ограждающих конструкциях. Воздушная тяга при этом естественная, и осуществляется благодаря физическим законам, а не специальным приборам. Располагают вентиляционные проемы в зависимости от положения котельной в здании по высоте – первый, цокольный этажи или полуподвал. Схемы вытяжки различаются по назначению высоты приточных отверстий и местоположению вытяжных решеток.

Для того, чтобы обеспечить хорошую тягу и нормальные условия для функционирования котельного агрегата, вытяжку (проем или вентилирующую трубу) располагают непосредственно над котлом. В этой области самое большое количество воздуха с низким содержанием кислорода, а также продуктов сгорания топлива. Тяга возникает быстрее при поступлении уличного воздуха из вентилирующего проема, расположенного на другой стороне помещения.

Естественная вентиляция имеет преимущества в простоте и дешевизне устройства, и при определенных погодных условиях весьма эффективна. Но слишком зависима от разницы температур на улице и в котельной, от атмосферного давления, от ветровых воздействий. Все эти факторы обуславливают нестабильность эффективного воздухообмена. Естественный процесс проконтролировать практически невозможно, как и сделать для него точные расчеты – слишком много неизвестных и переменных значений, или проще говоря, природных явлений. Но строительные нормы требуют, что при функционирующем котле на твердых видах топлива кратность воздухообмена была не меньше трех (полностью замена воздуха трижды за один час). Поэтому без дополнительной организации принудительной вентиляции с механическим побуждением в котельных не обойтись.

Для организации искусственной, или принудительной тяги необходимо вентиляционное оборудование – кондиционер и/или вентилятор, монтируемые во входных и вытяжных проемах. При установке одного из этих приборов, а не двух – экономятся средства, но максимальный эффект создания тяги и хорошая вентиляция возможны только по первой схеме: нагнетание плюс вытяжка. Данную систему проще настраивать и осуществлять ее контроль, при включении в схему контрольных приборов. Оптимизация режима тяги делается простой настройкой интенсивности.

Подбор вентиляторов делают в соответствии с габаритами и конфигурацией вентканалов, согласно строительным нормам. По необходимой производительности вентиляторы рассчитываются умножением геометрического объема котельной на установленную кратность воздухообмена (три раза за час) и на коэффициент запаса, или резерва, равный 1,15 – 1,30. Для примера: самая маленькая котельная должна быть по объему не меньше восьми кубов. 8 м3*3/час *1,3 = 31,2 м3/час. Получается, что с большим резервом по мощности будет оптимальным техническое оснащение с параметром производительности 30 м3/час.

В помещениях котельных обычно высокая температура при работе котла, поэтому приборы для котельных рекомендуют брать термостойкие, с медными или алюминиевыми кожухами.

Вентиляция с механическим побуждением работает на электроэнергии, что повышает затраты на обслуживание котельной. неплохую экономию может дать простая автоматизация вентсистем. КИПы (контрольно-измерительные приборы) и автоматика вентиляции обеспечат оптимальный режим тяги, не больше, чем нужно для установленного воздухообмена. контрольно-управляющий аппарат включит вентилятор одновременно с началом работы котельного агрегата и выключит аналогично – при прекращении работы котла.

Вентиляционные трубы монтируют в проемы для притока воздуха. Для усиления притока с улицы трубы поднимают выше уровня кровельного покрытия на 0,5-1,0 метра, это дает сильную тягу и помещение котельной намного быстрее очищается от продуктов сгорания и дымовых газов. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

BOILER ROOM ▷ индонезийский перевод

BOILER ROOM ▷ индонезийский перевод - примеры использования Boiler Room в предложении на английском языке Найденные в котельной погибли не менее двух суток. Ян ditemukan di ruang pemanas , setidaknya mati dua hari yang lalu.

Что входит в планировку котельной под ключ?

Сделано в U.S.A., промышленные котельные Miura под ключ включают в себя вспомогательное оборудование, оптимизированное для бесперебойной совместной работы.

Результат - высокая эффективность, беспрецедентная надежность и значительная экономия средств, не говоря уже о производстве пара всего за 5 минут!

Вот то, что вы можете ожидать от котельной под ключ от Miura:

Модульные котельные системы

Компактный размер модульной системы позволяет добавлять или удалять котлы в зависимости от ваших потребностей. Это позволяет вашим котлам расширяться вместе с вашим бизнесом.Независимо от количества имеющихся у вас котлов, вы можете управлять ими всеми с помощью одного главного контроллера - точно так же, как и в однокотловой установке.

Умягчитель воды MW

Поддерживайте эффективную работу парового котла с помощью умягчителя воды Miura MW. Этот продукт подает очень умягченную воду с чередованием двойных резервуаров для дополнительной надежности. Система объединяет детектор твердости Colormetry вместе с панелью управления, взаимодействующей с приборными панелями Miura MOM и ER.

BOILERMATE® Water Treatment

BOILERMATE® - это «зеленая» программа очистки воды, которая контролирует коррозионные ионы с помощью диоксида кремния - естественного, экологически чистого элемента, препятствующего коррозии.Он идеально подходит для очистки воды в прямоточных котлах и снижает затраты, устраняя необходимость в агрессивных химикатах.

Системы технического обслуживания

Полная онлайн-система технического обслуживания Miura и полная гарантия на сосуды высокого давления от проблем с качеством изготовления и очистки воды защищают ваши вложения. Наша надежная система химического мониторинга определяет уровни продукта BOILERMATE, обеспечивая максимальную степень защиты сосудов под давлением. Система определения жесткости Colormetry обеспечивает автоматический ввод реагентов для предотвращения повреждений, вызванных жесткой водой. Система управления котлом BL Micro Control от Miura предлагает простой в использовании способ определения проблем с вашим котлом.

Регулярное обслуживание - лучший способ поддерживать котлы в рабочем состоянии, как новые. Miura предлагает регулярное профилактическое обслуживание. Система онлайн-технического обслуживания Miura (MOM) контролирует рабочие условия котла и обеспечивает простые процессы поиска и устранения неисправностей. Если возникнет проблема, MOM может подключить ваш котел к специалистам Miura.

Дополнительные компоненты

Котельная под ключ Miura также включает:

  • Резервуар питательной воды
  • Насосы питательной воды
  • Резервуар для рассола
  • Коллектор пара
  • Дымоходные трубы
  • Системы связи главного контроллера

Услуги по установке

Мы предлагаем монтаж, в том числе услуги пара по запросу.Если вашему бизнесу нужен пар прямо сейчас, обратите внимание на программу Miura Quick Ship Xpress. Эта инновационная альтернатива традиционному рынку аренды котлов может сэкономить до 20 000 долларов. Самое приятное то, что мы можем доставить ваш котел (-ы) в течение 24-48 часов.

Узнайте больше о наших котлах и сопутствующей продукции

Miura стремится разрабатывать, производить и обслуживать наиболее эффективные котельные системы. Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах и ​​услугах для котельных под ключ.

Подача воздуха в котельную | Johnston Boiler

Правильная работа любого котла зависит от систем, которые поддерживают его и подключаются к нему. Они включают, но не ограничиваются: систему подачи свежего воздуха в котельную, систему отвода дымовых газов, систему подачи топлива, распределительную сеть и систему распределения пара или горячей воды.

Отправной точкой в ​​любой системе сгорания является подача свежего воздуха. Чтобы избежать серьезных проблем с горением, котел должен иметь достаточную подачу свежего воздуха и систему подачи, не влияющую на работу котла.

Сколько воздуха требуется?
В целом, следующие формулы были разработаны для определения количества воздуха, необходимого для любой котельной с комплектным дымогарным котлом, работающим на газовом или жидком топливе.

1. Воздух для горения = HP * x 8 CFM / HP =
2. Вентиляционный воздух = HP * x 2 CFM / HP =
3. Общее количество необходимого воздуха = HP * x 10 CFM / HP =

* HP относится к общая максимальная ТД котла, находящегося в котельной.

Вышеприведенные расчеты подходят для установки на высоте до 1000 футов над уровнем моря (fasl).Для установки выше 1000 фасл добавьте 3% дополнительного воздуха на каждые 1000 фасл (или его часть), чтобы учесть изменение плотности воздуха на больших высотах.

Какой размер отверстия наружу требуется в котельной?
Размер отверстий для забора свежего воздуха и их расположение очень важны. В наружных стенах котельной должно быть как минимум два постоянных отверстия для подачи воздуха. По возможности, они должны быть на противоположных концах котельной и не выше семи футов над полом.Это будет способствовать тщательному смешиванию с воздухом, уже находящимся в котельной, надлежащему охлаждению котлов и кондиционированию потенциально более холодного наружного воздуха перед его поступлением в горелку для сжигания.

Воздухозаборники должны быть снабжены защитой от атмосферных воздействий, но никогда не должны быть закрыты сеткой из тонкой проволоки. Такое покрытие ухудшает характеристики воздушного потока и может забиваться пылью, грязью, бумагой и другими мелкими предметами.

Чтобы определить чистую свободную открытую площадь проема, разделите общий CFM, требуемый в котельной, на допустимую скорость на проеме (см. Таблицу ниже).

Приемлемые скорости воздуха в котельной
0–7 футов над полом 250 FPM
Более 7 футов в минуту 500 FPM

При выборе размера отверстия наружу оно должно составлять минимум один квадратный фут.

Необходимо следить за тем, чтобы трубопроводы для воды, масла или пара не попадали на прямой путь холодного свежего воздуха, поступающего из любого отверстия для наружного воздуха. Подогреваемые трубопроводы тяжелого масла должны быть защищены от холодного воздуха, и они должны иметь электрическое или паровое отслеживание и изоляцию.

А как насчет воздуховодов?
В некоторых случаях котельная располагается в здании без внешних стен. Многие из этих приложений не имеют достаточного количества избыточного воздуха для подпитки на заводе, чтобы обеспечить потребности в воздухе для горения. В этих случаях есть два решения:

Первое - подавать свежий воздух в котельную. Там, где это требуется, можно использовать общие правила для размеров проема в стене для свежего наружного воздуха. Размер воздуховода наружу и его свободное открытое пространство для входа ни в коем случае не должны быть меньше отверстия в стене в котельной.Кроме того, перепад давления в воздуховоде при максимальном расходе никогда не должен превышать 0,05 дюйма вод. Ст.

Второй - подача свежего воздуха прямо в котел. В общем, следует по возможности избегать этого метода подачи воздуха. Недостатки этого типа системы намного превышают любые предполагаемые преимущества. При использовании воздуховод становится частью котельной системы и может влиять на стабильность горения из-за различных погодных условий, направления и скорости ветра, влажности и температуры.Изменение наружной температуры от -10 ° F зимой до 80 ° F летом (многие районы страны шире) может привести к тому, что горелка, настроенная на 15% избыточного сжигания воздуха в самый холодный зимний день, будет иметь 5% нехватку воздуха в теплый день. Это может привести к массовому образованию CO, образованию сажи, а также к нестабильному и небезопасному горению.

Если необходимо использовать прямой воздуховод, мы рекомендуем выполнить следующие минимальные шаги:

1. Каждый котел имеет свои собственные, полностью отдельные воздуховоды и вытяжные трубы.Совместное использование системы подачи воздуха и выхлопных труб приведет к проблемам сгорания и небезопасным условиям эксплуатации.
2. Котлы, непосредственно подключенные к воздуховодам свежего наружного воздуха, должны каждые три месяца проверяться на предмет надлежащей регулировки и работы сертифицированным специалистом по пожаротрубным котлам.
3. Воздуховод, подающий свежий воздух в котел, должен быть такого размера, чтобы он имел максимальное падение давления при максимальном расходе 0,05 ″ вод. Ст.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для поддержания температуры холодного наружного воздуха как минимум до 50 ° F.
5. Если в системе используется рециркуляция дымовых газов с низким уровнем выбросов, не используйте прямой отвод наружного воздуха. Потенциальные проблемы, связанные со стандартной горелкой, усугубляются горелкой с низким уровнем выбросов.

Примеры расчетов
Определите чистую свободную открытую площадь входных отверстий котельной для одного котла на 300 л.с. и одного котла на 800 л.с., находящихся в одной котельной. Котельная, расположенная на высоте 1800 футов, и ее прямые входные отверстия для наружного воздуха должны находиться на высоте пяти футов над уровнем пола.

Общая максимальная мощность = 300 + 800 = 1100 л.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
