Коробка для соединения проводов: Соединение проводов в распределительной коробке: видео, схемы, фото

Коробки распределительные — Электросистемы

Виды и применение распределительных коробок

Важная функция распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Виды распределительных коробок:

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Соответственно установка скрытых распределительных коробок осуществляется с использованием различного инструментария (в частности с помощью электродрели или перфоратора в технологических нишах).

Материалы

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии. Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологично, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Коробки для кабельного канала

Коробка распределительная для соединений пучков кабелей и проводов силовых или слаботочных. Устанавливается в системы миниканалов и кабель-каналов и коробов. Коробка выполнена из самозатухающей композиции АБС пластика . Также может может устанавливаться отдельно и использоваться вне зависимости от миниканала или короба, т.е. являясь элементом перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Монтажные коробки для миниканалов или кабель-каналов имеют входы для различных соединений, не требуя от монтажника применения других аксессуаров.

Распределительная коробка – как выбрать, где установить, правила монтажа, варианты соединения проводов

Укладка и соединение электропроводов должны проводиться аккуратно и со знанием дела. Очень важно правильное распределение электроцепи по различным помещениям. Чтобы обеспечить качественную проводку в доме, необходима распределительная коробка. Такие изделия различаются между собой по разным параметрам.

Что такое распределительная коробка?

Чтобы обеспечить электроэнергией все приборы в доме, надо подвести к выключателям и розеткам провода, которые должны соединяться в распределительной коробке. Этот вариант будет самым безопасным и правильным. Электромонтажная коробка защищает открытые соединения, улучшает характеристики и качество проводника. К тому же так можно сэкономить на количестве материалов и потраченном рабочем времени на монтаж электропроводки.

Распределительный короб чаще имеет круглую либо квадратную форму, хотя встречаются и прямоугольные устройства. Его размеры зависят от назначения, класса защиты и количества вводов. Для установки в квартирах используют коробку со стороной или диаметром в 10 см. В корпусе распредкоробки может иметься в среднем 2-4 отверстия для вывода проводов, закрывающихся резиновыми или пластиковыми пробками, хотя встречаются коробки даже с 16 вводами. Для монтажа короба снабжены специальными ушками или отверстиями под винты.

Для чего нужна распределительная коробка?

Это устройство надежно защитит помещение от пожара. Места соединения кабелей считаются самыми опасными и при плохом контакте или неправильном монтаже провода могут перегреваться. Коробка для электропроводки служит изолятором электрических соединений от внешней среды. Кроме этого, при необходимости она обеспечивает доступ к разветвлениям. Особенно пригодится такой элемент при создании проводки не из цельного провода, а из его частей. К тому же скрутки, которые на спрятаны в щиток, выглядят не очень привлекательно.

Из чего сделана распределительная коробка?

В зависимости от того, из какого материала изготовлены распредкоробки, они делятся на:

1. Металлические. Их производят из высококачественной луженной листовой стали либо из алюминиевых сплавов, не подвергающихся коррозии. Распределительная металлическая коробка зачастую устанавливается в гараже, сарае, подсобном помещении.
2. Пластиковые. Для их производства используют полипропилен, полиамид, литой фторопласт. Такие материалы не подвергаются разложению и являются отличной изоляцией от электротока. Кроме этого, распределительные пластмассовые коробки прочны, устойчивы к агрессивной среде и могут находиться во влажном помещении дольше, чем щитки из металла. Под действием открытого огня пластик не будет гореть, а плавиться.

Виды распределительных коробок

Эти электротехнические устройства, кроме того, что изготавливаются из разных материалов, различаются между собой и по виду защиты. Обычная распределительная коробка для электропроводки снабжена крышкой без прокладки, а отверстия для вывода проводов имеют резиновое уплотнение. Для пыльных помещений используют пылезащитный вид коробок. Щитки, имеющие резиновые прокладки на крышках, применяются там, где присутствует высокая влажность. Распределительная огнестойкая коробка нужна в местах проведения сварочных работ. Различаются устройства и по методу установки.

Накладная распределительная коробка

Такой электротехнический короб устанавливают на поверхности стены. Накладная коробка для скрытия проводов удобна тем, что можно при необходимости быстро найти то место, где соединяются кабеля. Такой вариант установки используют на промышленных предприятиях и в офисах, то есть в тех местах, где имеется большое количество потребителей электроэнергии. В частном хозяйстве распределительная накладная коробка может устанавливаться в подсобном помещении.

Внутренняя распределительная коробка

В квартирах и домах монтируется скрытая проводка, при которой кабеля укладываются в специальные каналы и скрываются штукатуркой. Скрытая распределительная коробка устанавливается в заранее подготовленное углубление в стене и от нее прокладываются штробы для проводов. При этом она может монтироваться как в сплошную кирпичную или бетонную стену, так и в пустотелую (гипсокартонную) перегородку.

Как выбрать распределительную коробку?

Нужную модификацию этого распределительного устройства выбрать легко, если известна будущая схема электропроводки. Выбирая распредкоробку, надо учитывать, что в будущем может возникнуть необходимость в расширении количества электропотребителей, питающихся из этого устройства. Лучше брать коробку с запасным количеством вводов. К примеру, если сейчас подключаются только два потребителя, то лучше взять устройство на четыре провода. Кроме этого, электрическая распределительная коробка выбирается в соответствии с тем, скрытая или открытая проводка будет проложена.

Где установить распределительную коробку?

Прежде чем приступать к монтажу распределительной коробки, надо определиться с местом ее установки. Зачастую специалисты-электрики рекомендуют крепить это устройство в верхнем углу стены, отступив от потолка примерно 25 см. Не устанавливайте коробки на уровне навесных шкафов, поскольку будет существовать риск ее повреждения. Лучше выбрать свободное от других элементов пространство.

Распредкоробку надо разместить в таком месте, чтобы в случае необходимости к ней можно было свободно подойти для проверки проводов или их ремонта. Не рекомендуется заставлять распредкоробку мебелью, бытовыми приборами, замуровывать штукатуркой и закладывать кирпичами. Уличная распределительная коробка должна находиться над навесом или козырьком так, чтобы на нее не попадали водяные или пылевые струи.

Монтаж распределительной коробки

Прежде чем проводить подключение распределительной коробки, ее надо надежно закрепить на стене. Следующие работы будут выполняться в несколько этапов:

1. Планировка. Сначала составляется схема, на которой будет обозначено, какие потребители будут присутствовать в помещении. На ней должны быть отмечены места установки распредкоробок.
2. Скрытый монтаж. Для такого устройства предварительно в стене делается углубление, диаметр и глубина которого должны соответствовать размерам коробки. Кроме этого, показатели зависят и от количества подключаемых кабелей. К этому месту подводятся канавки для укладки кабелей. Работы лучше проводить с помощью перфоратора, дрели либо молотка и зубила. Прежде, чем устанавливать коробку, в нее надо завести нужные провода.
3. Открытый монтаж. Накладная распределительная коробка монтируется очень просто: ее крепят к поверхности стены дюбелями или привинчивают саморезами.

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
3. Сечения и количества жил.
4. Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
2. Все проводки выравниваются по срезанному краю изоляции.
3. Соединяемые жилы загибаются на 1 см под углом в 90°.
4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
3. Скрутка должна иметь не менее двух оборотов.
4. Пайка проводится равномерно, без наплывов и пропусков.
5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

1. Провода очистить от изоляционного слоя примерно на 10 см.
2. Сформировать скрутку.
3. Подсоединить электрод с помощью плоскогубцев.
4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
5. После остывания проводов проверить качество сварки.
6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
5. Провода укладываются в коробку.

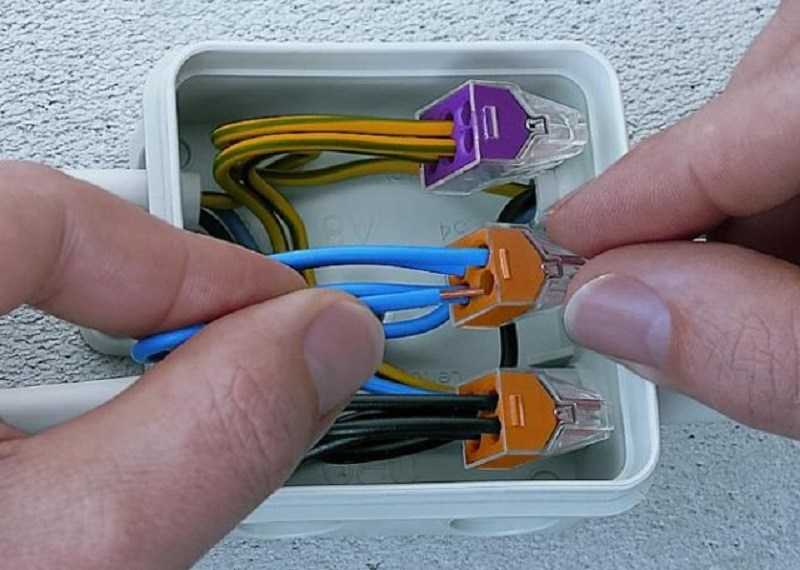

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
3. Вставляем жилы внутрь каждой ячейки.
4. Зажимаем клеммы при помощи специальных винтов.
5. Распределительная коробка с проводами готова.



НируТаван — Применение провода распределительной коробки

Распределительная коробка или распределительная коробка используется в строительстве зданий. Коробка включает в себя квадратную коробку, которая обеспечивает защиту и барьеры безопасности для соединений электропроводки или питания кабели. Наиболее распространенное использование распределительных коробок, которое наиболее электрики знакомы с электроустановками, или проще говоря, в строительной или промышленной электропроводке. В жилых и коммерческих зданиях, фабриках и производствах, благодаря наличию распределительной сети электроснабжения, Можно использовать распределительную коробку. Из-за большого использования распределительных коробок в во многих местах материал распределительной коробки может быть изготовлен из металл.

Или неметаллический.

Целью использования распределительной коробки является создание безопасного среде для проводников или проводов и силовых кабелей, которые должны быть заменены по пути во время строительства. Распределительная коробка в основном есть крышка. Крышка позволяет распределительной коробке защитить провода или силовые кабели. Эта крышка защищает распределительную коробку от экологический доступ. Крышка распределительной коробки может предотвратить попадание пыли и от попадания в него влаги.

Небольшая металлическая или пластиковая распределительная коробка может быть частью электрической сети. кабелепровод или система электропроводки для кабеля из термопласта (TPS) в строительство. Быть. Особенно в жилых или коммерческих зданиях, подходящий тип можно скрыть в штукатурке стен (хотя и полностью скрыты, многие не разрешены с точки зрения современных кодов и стандарты) или залиты бетоном. Чтоб была только его обложка видимый.

Распределительная коробка или распределительная коробка используется в строительстве строительство. Этот разделенный блок включает в себя квадратный блок, который обеспечивает защиту и барьеры безопасности для электрических проводные соединения или силовые кабели. Наиболее распространенное использование распределительных коробок, знакомых большинству электриков с, находится в электроустановках, или просто в строительная или промышленная электропроводка. Раскол коробка используется для распределения проводников и поперечного сечения и защитить электрические провода или кабели. В жилых и коммерческие здания и фабрики и промышленные предприятия, распределительные коробки могут использоваться из-за наличие распределительной сети электроснабжения. Из-за широкое использование распределительных коробок во многих местах, материал распределительной коробки может быть металлическим или неметаллическим, в зависимости от используемой среды.

■ Металлическая распределительная коробка.

■ Неметаллическая или пластиковая соединительная коробка.

Распределительные коробки имеют специальные коды. Используя эти коды сообщает нам, где и как использовать распределительную коробку. На основе этих кодов распределительная коробка может изменять размер и удовлетворить наши разнообразные потребности. Распределительная коробка может быть просто используется для защиты соединения многоцелевых проводов и накрыть плоской тарелкой. Распределительные коробки, такие как дверь, используются для выходов или настенных выключателей. Другие коробки используется для подвешивания потолочных светильников и многого другого.

Причина, по которой он указан в распределительной коробке (или распределительная коробка) возвращается к своему первоначальному использованию. Изначально, электрическая перегородка использовалась в здании электропроводка, чтобы скрыть соединения и сделать соединения. Сегодня, хотя использование распределительных коробок сильно изменился, он по-прежнему известен своим первоначальным имя, та же распределительная коробка. В каждом электрическом и промышленная система, есть электрические соединения между разными частями. Эти связи могут быть через терминал или непосредственно над головой. Различный условия окружающей среды, такие как пыль, высокая температура и экстремальная влажность влияют на эти соединения. Эти соединения должны быть размещены внутри закрытого отсека для повышения безопасности и предотвращения соединения. Используя Распределительная коробка — хорошее решение.

■ Алюминиевая распределительная коробка (Dicast).

■ Оцинкованная распределительная коробка.

■‌ Пластиковая распределительная коробка. (АБС).

■ Распределительная коробка питания из поликарбоната

■ Взрывобезопасная распределительная коробка.

Алюминиевая распределительная коробка изготовлена ​​из алюминиевого сплава и очень прочный и подходит для машиностроения и приложений промышленной автоматизации. Эта распределительная коробка обладает особыми термическими и механическими свойствами в зависимости от на материал корпуса. Эта особенность делает его эффективен для использования в промышленности, портах, судостроении, сельском хозяйстве и в общих приложениях с трудными Условия и нагрузки. Алюминиевая распределительная коробка предотвращает его внутреннее оборудование не подвергалось различным давлений и напряжений, устойчива к холоду, жаре и повреждение автомобильных дорог, железных дорог и туннелей. электрическая разделительная коробка обычно имеет степень защиты IP66 класса, а его алюминиевая форма покрыта электростатическое лакокрасочное покрытие против царапин. В целом, алюминиевая распределительная коробка подходит для использования на открытом воздухе, влажные помещения и помещения с высоким давлением.

Коробка из оцинкованной силовой перегородки является хорошим местом для электрические соединения, которые защищают соединения против опасностей высоких температур, а также коррозия. Этот тип распределительной коробки защищает от коррозии благодаря оцинкованному корпусу. В этом типа коробки, основная металлическая перегородка закрыта слой защитного металла, который обычно изготавливается из цинк. Этот тип короба изготовлен из «электрической перегородки». в двух формах: горячее цинкование и холодное цинкование. В вообще, этот тип коробки делится на электрическую деталей благодаря своей способности защищать от коррозии в открытые условия окружающей среды, где существует риск коррозия и ржавчина.

Пластиковая распределительная коробка является одной из наиболее широко используемых коробок. в электротехнической промышленности. Его уникальные особенности по сравнению в коробку — разводка электричества с др. материалы корпуса увеличили использование этой коробки — распределение электроэнергии в различных средах и места.

Наиболее важными особенностями этой коробки являются «электрический перегородки», механическая прочность и ударопрочность, а также высокой химической стойкостью и электро- и теплоизоляция. Прочность этой коробки, распределение электричества на солнце и его возможность использования в средах с повышенной влажностью и запыленностью, использование этой коробки увеличило распространение электричество. В целом приемлемая цена этого коробка, распределение электроэнергии, а также прочность и высокая степень защиты являются наиболее важные особенности этого типа коробки.

Поликарбонат — один из самых твердых прозрачных и непрозрачные пластики. Поликарбонат – хорошая альтернатива стекла и пластика в промышленности, строительстве и секторы лабораторий. Распределительная коробка из поликарбоната, вместе с металлической монтажной пластиной имеет прозрачную ударопрочные двери, деформация, изменение цвета, пожар и электрические опасности. Эти распределительные коробки можно использовать на открытом воздухе и во влажной среде. Эта коробка обычно используется для распределения электроэнергии в качестве распределительного щита сборка силовых или командных электрических цепей.

Коротко о взрывозащищенной распределительной коробке

Электровзрывная коробка или так называемая взрывозащищенная коробка или так называемый взрывозащищенный корпус имеет различные электрические детали, такие как выключатели, розетки, трансформаторы и элементы управления и ручки для защиты окружающую среду от поражения электрическим током. Этот антиискровой камера устойчива к искрам, взрывам и электрическим ударов с использованием новейших технологий. Он также имеет способность выдерживать экстремальные температуры.

Использование этого разветвителя питания является идеальным решением для предотвратить Чрезмерный ущерб опасным средам склонен к взрыву. Противовзрывная защита отделение предусмотрено в зависимости от места использования и уровень их защиты. Здесь мы описываем технические характеристики взрывозащищенного соединения Коробка. Эти коробки разработаны и изготовлены в разные размеры.

Длина распределительных коробок от 250 мм до 720 мм. мм.

Ширина распределительных коробок от 200 мм до 560 мм. мм.

Глубина распределительных коробок от 170 мм до 345 мм. мм. Кроме того, взрывозащищенная распределительная коробка может быть из алюминия, нержавеющей стали и стеклопластика.

■ Алюминиевая взрывозащищенная распределительная коробка.

■ Взрывозащищенная распределительная коробка из нержавеющей стали.

■ Взрывозащитная распределительная коробка из стеклопластика.

Пескоструйная обработка алюминия, пескоструйная обработка, водонепроницаемость и пыленепроницаемая электрическая распределительная коробка, подходящая для монтаж электрооборудования Этот тип алюминиевая взрывобезопасная металлическая распределительная коробка имеет лучшее тип защиты от взрывозащищенной распределительной коробки с дверным омывателем, петлей и дверной ручкой, взрывозащищенный коробка разных размеров, форм и толщины с железной дорогой и терминалом и с возможностью. Монтаж взрывозащищенных сигнальных огней Ручки многорежимные, стоп и пусковой взрывозащищенный, амперметр,… на крышке взрывозащищенная распределительная коробка. Удар и распространение всех виды антивзрывного золота вокруг тела распределительной коробки до разрешенного и стандартного уровня компания, производящая данный товар. Другие преимущества этот тип взрывозащищенного и водонепроницаемого алюминия распределительной коробки, о которых можно упомянуть, это возможность установить рельсы, клеммы, выключатели, контакторы, предохранители, и так далее. Также в корпусе этой распределительной коробки, использовались болты и гайки из нержавеющей стали.

Взрывозащищенная распределительная коробка из нержавеющей стали:

Стальная дробеструйная распределительная коробка изготовлена ​​из нержавеющей стали. и подходит для электроустановок. В агрессивных и влажных средах и средах, имеют коррозионно-активные вещества, из-за антикоррозионного свойства стали, этот тип распределительной коробки может быть использовал. Аксессуары для этого блока распределения питания включают болты из нержавеющей стали, шайбы из EPDM на двери соединение, а также внутренние и внешние винты. Этот Распределительная коробка также может использоваться в различных случаях в качестве клеммная коробка, распределительная коробка. В зависимости от типа приложение, различные типы бурения могут быть выполнены на Это. Важность выбора правильного дистрибутива поле для соответствующей среды настолько важно, что если вы невнимательны, есть вероятность любых непоправимых рисков. Этот тип нержавеющей стали взрывозащищенная распределительная коробка имеет шайбу вокруг дверь и может использоваться в качестве антикоррозийного короба и обычно используется как клеммная колодка.

Взрывозащитная распределительная коробка GRP:

Взрывозащищенная распределительная коробка GRP изготовлена ​​из армированный полиэстер. Соединение взрывозащищенное из стеклопластика Коробки могут быть установлены на всех промышленных предприятиях благодаря их стойкость к загрязнению мазутом и механическим амортизаторы, а также их легкость и практичность, особенно в тех случаях, когда существует потенциальный риск взрыв или пожар. есть это. Раздельная дверца коробки имеет силиконовая прокладка, устойчивая к низким и высоким температур и коррозии. Этот тип распределительной коробки изготавливаются различной толщины, размеров и форм.

Взрывозащищенная распределительная коробка GRP с круглой дверной шайбой, коррозионностойкий, обычно используется в качестве клеммной коробки. Этот тип иранского взрывозащищенного ящика устойчив к высокие температуры. Материал иранского GRP Противовзрывная распределительная коробка изготовлена ​​из полиэфирных волокон. Этот тип распределительной коробки изготавливается с различными толщины, размеров и форм….

На что обратить внимание при выборе коробки для электрики распределение?

■ Материал корпуса и коробки Электрическая перегородка.

■ Размеры коробки Электрическая перегородка.

■ Степень защиты Электричество.

■ Способ установки Электрические перегородки.

Вот несколько советов, которые помогут вам начать работу:

Иногда распределительная коробка включает в себя встроенные клеммы. для соединения проводов, а если терминал не построен в распределительную коробку можно установить железнодорожный терминал путем установки миниатюрной рейки. Установка этих Терминалы обеспечивают следующие преимущества.

۱ — Предотвращает отсоединение проводов и фитингов. загроможден, что значительно повышает уровень безопасности фитинги.

۲ — Наличие железнодорожного терминала позволяет легко соединить два или более провода или ответвить от одного провода.

۳- Железнодорожные терминалы могут быть снабжены номерами или этикетками, а можно простенькую карту связей внутри воткнуть распределительную коробку на двери или положите карту внутрь Распределительная коробка, чтобы вы могли легко решить проблему или меняй систему. Управляйте системой.

۴- В распределительной коробке есть возможность установки золота и провода можно пропустить через золото. Затем он вставил их в распределительную коробку или распределительную коробку. Этот предотвращает передачу питания на клеммы или соединения, если кабели находятся под давлением постороннего объект.

۵- При необходимости и в соответствии с экологическими условиях, возможно изготовление боксов с высокой IP, например IP=65, которые обычно имеют пластиковую шайбу на их двери. Если сальник используется на входах и выходы проводов и кабелей, не допускать попадания пыли, попадание воды и влаги в клеммную коробку после закрытие крышки распределительной коробки. Это далее защищает соединения внутри распределительной коробки.
