Клапан для сброса воздуха из системы отопления: Спускной клапан воздуха для системы отопления — АртСтрой — строительные материалы в Санкт-Петербурге

Содержание

Автоматический воздухоотводчик, — как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.

Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

На гидрострелке.
На каждом коллекторе, в том числе и теплого пола.
На высоких, П-образных нестандартных отводах, например, на обводе двери.
В верхней точке магистрали каждого этажа в многоэтажных здания.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.

Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

сброс воздуха из системы, автоматический воздушник, сбросник для удаления воздуха, как работает кран для выпуска

Содержание:

Как бы грамотно не была спроектирована и подключена система отопления, обычно не обходится без появления воздушных пробок, снижающих общую эффективность обогрева дома. Для борьбы с ними применяются специальные клапаны.

Почему появляются воздушные пробки в системе отопления

Скопившейся в системе воздух создает помехи для нормальной циркуляции теплоносителя внутри контура, что негативно отображается на его работе. Появляться пробки могут из-за различных факторов, но чаще всего это – выделение смеси кислорода и водорода в закрытых контурах.

Другие причины завоздушивания:

Просачивание наружного воздуха во время подпитки системы.
Ошибки во время сезонной заливки теплоносителя.
Попадания воздуха в абсорбированном состоянии через трубу подачи воды.
Ошибки в проектировке отопительной системы.

В каких случаях нужен воздушный клапан

Во избежание образования воздушных пробок специалисты рекомендуют изначально оснащать контур воздушным клапаном для отопления. Определение наиболее подходящей для этого модели прибора происходит на этапе составления схемы. В тех случаях, когда из соображений экономии воздухоотводчик не применяется, впоследствии это провоцирует возникновение целого ряда проблем. В результате монтаж этой разновидности регулировочной арматуры все равно проводится, но уже по завершении обвязки контура и подключении его к котлу.

Существует ряд признаков, указывающих на появление воздушных скоплений, избавиться от которых поможет врезка в контур стравливающего клапана:

Радиаторы нагреваются неравномерно.
Трубопровод местами холодный.
Циркуляция теплоносителя происходит неэффективно.
Внутри батарей слышен шум воды.
Общий низкий уровень обогрева дома.

Преимущество применения воздухоотводчика

Движения теплоносителя внутри контура происходит по пути наименьшего сопротивления. Из-за этого прогрев завоздушенных участков или вообще не происходит, или осуществляется лишь частично. Кроме снижения общей эффективности отопления, скопления воздушной массы негативно сказываются на функциональности всех входящих в состав контура элементов и приспособлений.

При отсутствии на батареях отопления клапана сброса воздуха из системы отопления возможны следующие неприятные последствия:

Поломка котла по причине перегревания теплообменника.
Появление коррозии внутри радиаторов.
Недостаточный нагрев отопительных приборов, даже если котел работает на максимуме своих возможностей.
Отдельные или все батареи могут разморозиться при значительном падении температуры на улице.
Сильные перепады давления в системе, что может провоцировать появление протечек и разрушать стенки радиаторов.

Особенного внимания заслуживает опасность воздушных пробок для циркуляционных насосов в принудительных системах отопления. При правильной работе подшипники скольжения на валу агрегата постоянно погружены в воду. После появления газового скопления появляется т.н. «сухое трение», негативно воздействующее на скольжение колец.
Это представляет серьезную опасность для сохранности вала.

Исходя из этого, напрашивается вывод о масштабности последствий завоздушивания отопительного контура. Объясняется это тем, воздух и вода отличаются друг от друга по целому ряду физических свойств (к примеру, во время нагревания он расширяется намного быстрее и в больших масштабах). Как следствие – возникают аварийные ситуации. Имея информацию о том, как работает воздушный клапан отопления, можно обезопасить себя от ненужных затрат и забот. Это позволит обеспечить высокую степень надежности системы отопления.

Оптимальные места установки клапана сброса воздуха

Серьезный подход к организации обогрева своего жилища предполагает монтаж воздушников в системе отопления, с учетом всех рекомендаций и схем. Как правило, завоздушивание случается на одних и тех же участках. Чаще всего речь идет о верхних точках радиаторов, закольцованных трубопроводных участков, котлах отопления.

Образовавшиеся в этих местах скопления воздуха быстро сказываются на работоспособности всей системы: ухудшается качество обогрева отдельных помещений или целых этажей.

Для недопущения подобных явлений кранами для выпуска воздуха из системы отопления стараются оснащать следующие узлы:

Коллекторы.
Батареи.
Котлы.
Гидравлические стрелки.

Местом монтажа прибора выступает самая высокая точка этих элементов. Изучая вопрос применения воздушных клапанов в отопительных контурах, сугубое внимание рекомендуется обращать на наличие в системе алюминиевых радиаторов (все дело в специфических свойствах алюминия, выступающего в роли катализатора, увеличивающего скорость расщепления воды на кислород и азот). Как следствие, газ внутри таких батарей скапливается в разы быстрее. Кроме алюминиевых, специальные клапаны монтируются и на других типах радиаторов – стальных, панельных, биметаллических, чугунных и пр.

Как работает воздушник

Чтобы эффективно бороться с возникающими воздушными пробками, используются несколько разновидностей воздухоотводчиков.

Наибольшую распространенность получили такие модели:

Автоматический воздушный клапан для системы отопления. Прибор самостоятельно реагирует на появление воздушных пробок, стравливая их в автоматическом режиме. В конструкциях данного типа используется принцип поплавка. В случае исправной работы системы, когда внутренние воздушные скопления отсутствуют, поплавок находится сверху, фиксируя пробку или штырь внутри выпускного отверстия. Когда в контуре возникает завоздушивание, это приводит к снижению уровня воды в контуре. Поплавок реагирует на такую смену ситуации опусканием вниз, открывая стравливающего клапана.
Ручной воздушный клапан для системы отопления. Более примитивное устройство, которое приводится в действие простым откручиванием, по мере возникновения нужды в отводе скопившейся воздушной массы.

И ручной, и автоматический сбросник воздуха из системы отопления при правильном использовании позволяет оперативно устранять газовые пробки, сохраняя производительность и эффективность отопительной системы на должном уровне. Благодаря воздухоотводчику домовладелец сможет самостоятельно бороться с завоздушиванием отопительных батарей, петлеобразных трубопроводных участков и котлов.

Важно понимать, что клапан для удаления воздуха из системы отопления относится к тем расходным комплектующим, которые подлежат регулярной замене. За ним нужно постоянно следить, контролируя работоспособность и эксплуатационный срок. Менять вышедший из строя прибор разрешается только после полного отключения системы или ремонтируемого участка. Последний вариант является более предпочтительным, т.к. его реализация потребует намного меньше времени: для этого во время монтажа контура применяется отсекающая арматура. Самое удобное время для проведения обслуживающих и ремонтных мероприятий – теплое время года, когда котел отопления не работает.

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

автоматический;
ручной, или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т. д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.

Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

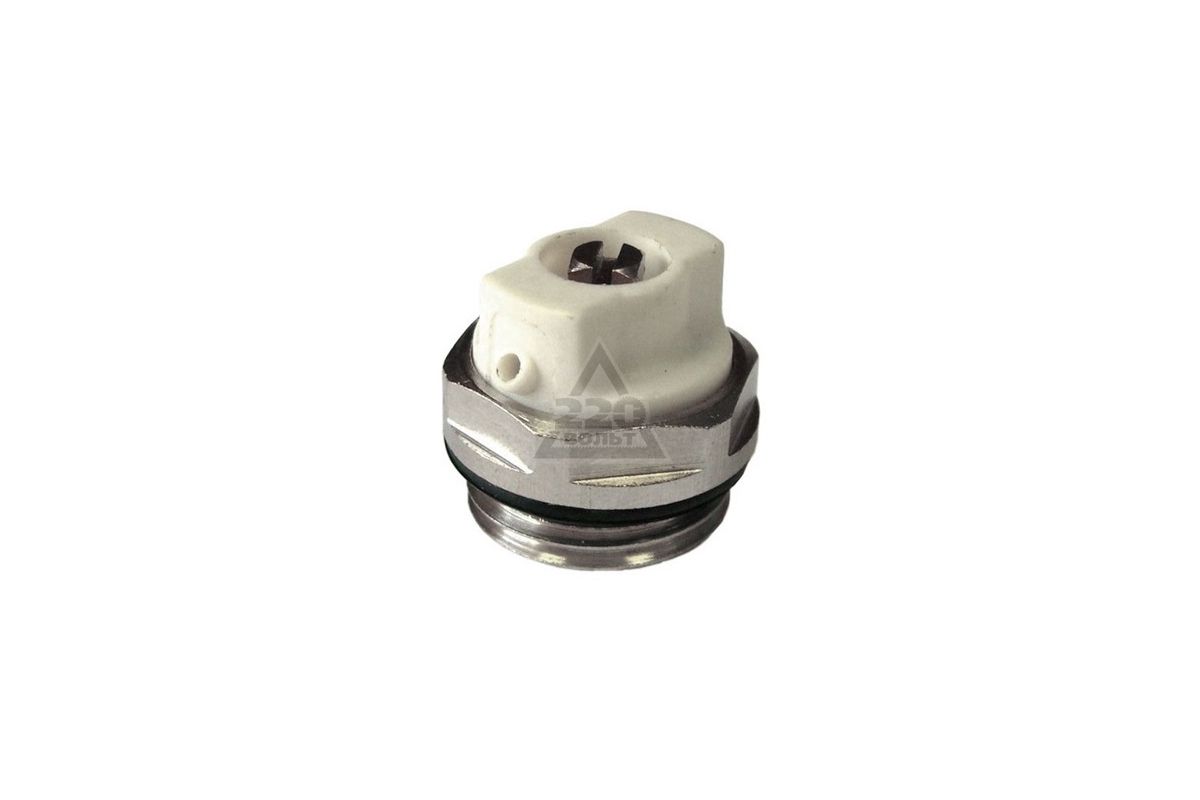

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже

Строение крана Маевского

Когда вращается регулятор, клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить работоспособность в случае образования воздушных пробок.

Автоматический клапан спуска воздуха системы отопления. Воздушники в системе отопления

В системе может присутствовать горб на подающей магистрали. Пузырь легко зайдет в этот горб, но выйти ему будет крайне трудно. Порою вообще невозможно. Тут мы имеем самый трудный случай. В зависимости от крутизны горба мы этот воздух вообще можем из системы не вынуть никогда. Только если распилить трубу в самой верхней части и врезать клапан для стравливания воздуха.

Существуют сложные приборы в системе отопления, из которых воздух не может выйти в принципе. Это, например, радиатор. Если у радиатора вход и выход с одной стороны (например, слева), а вторая сторона (правая) имеет заглушки сверху и снизу, то этот радиатор будет собирать воздух справа и сам он оттуда никогда не уйдет. И мы никакими манипуляциями этот пузырь оттуда выгнать не сможем. Другой популярный случай, когда вода входит в радиатор снизу и выходит снизу. Тогда вверху радиатора может образоваться пузырь и его тоже через низ радиатора не выгонишь.

Пузырьки в системе отопления

Понятно, что воздух может занимать всю трубу на каком-то ее протяжении. Это воздушная пробка. Она непреодолима для естественной циркуляции и для маленьких (обычных) циркуляционных насосов. Но могут быть и небольшие пузырьки, которые носятся по системе вместе с водой. Такие пузырьки могут просто циркулировать, а могут при встрече объединяться. Если в системе есть место для сбора этих пузырьков, то в процессе работы системы отопления в этом месте соберется воздушная пробка. После этого циркуляция прекратится. Пузырьки могут собираться и в ловушках (радиаторах). В этом случае та часть радиатора, в которой собрался воздух становится холодной.

Если циркуляция в нашей системе довольно быстрая, а явных горбов и ловушек нет, то пузырьки циркулируют по системе и создают журчащие звуки. Как будто вода тонкой струйкой переливается из одной емкости в другую. Я регулярно слышу такого рода звуки в одном из своих санузлов, в котором стоит красивый, но не очень удачный по конфигурации полотенцесушитель. Пузырьки бегают через него так активно, что некоторые части полотенцесушителя у меня бывают то холодные, то горячие.

Автоматический воздухоотводчик пропускает воду.

Автоматический развоздушник, воздухоотводчик, воздухоудалитель, солдатик, автоматический кран маевского. Как только его не называют

Наличие воздуха и микропузырьков в системе отопления приводит к снижению эффективности и нарушениям в ее работе:

— Снижается теплоотдача радиаторов. Воздух заполняет верхнюю часть радиатора, в результате чего она становиться холодной;

— Кислород, присутствующий в воздухе, способствует коррозии внутренних стенок оборудования;

— Снижается или полностью прекращается циркуляция теплоносителя;

— Лопасти и подшипники циркуляционного насоса подвержены повышенной нагрузке, в результате чего насос может преждевременно выйти из строя;

— Присутствуют постоянные шумы в радиаторах, трубах и циркуляционном насосе.

Автоматический развоздушник служит для вывода из закрытой системы отопления воздуха в автоматическом режиме.

Воздух поступает внутрь воздухоотводчика, открывает клапан, через который выходит из системы. Когда воздух вышел из развоздушника, в полость под поплавком поступает вода — поплавок всплывает, действуя при этом на шток и закрывая клапан воздухоотводчика.

Воздухоотводчик будет работать только при открытом запирающем колпачке. Производители поставляют воздухоотводчики с полностью закрученными колпачками, это делается для исключения попадания загрязнений внутрь корпуса. Для начала работы устройства колпачок следует открутить на несколько оборотов.

Автоматические развоздушники как правило устанавливаются в верхней точке системы, в отопительных котлах, в группах безопасности, и в других местах скопления воздуха.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана. В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм. Но не все автоматические развоздушники позволяют это сделать.

Главный герой ролика — автоматический развоздушник ТМ AFRISO.

Клапан для сброса воздуха из водопровода. Принцип работы автоматического воздухоотводчика

Нетрудно догадаться, что клапан сброса воздуха данного типа действует без вмешательства человека. Элемент представляет собой вертикальный бочонок из латуни с резьбовым присоединением G ½ “ (DN 15), куда помещен пластмассовый поплавок. Последний связан рычагом с подпружиненным клапаном для сброса воздуха, вмонтированным в крышку.

Для справки. Автоматизированные воздухоотводчики (в просторечии – автовоздушники, спускники или сбросники) выпускаются с двумя видами присоединительной наружной резьбы — ½ “ и 3/8 “. Но на постсоветском пространстве обычно используются изделия с полудюймовой резьбой, 3/8 встречается крайне редко.

Принцип действия автоматического воздухоотводчика следующий:

В рабочем режиме камера внутри корпуса заполнена водой, прижимающей поплавок кверху. Подпружиненный воздушный клапан закрыт.
По мере накопления воздуха в верхней зоне камеры уровень теплоносителя снижается и поплавок начинает опускаться.
Когда уровень упадет до критического значения, вес поплавка преодолеет упругость пружины и клапан откроется, начнется стравливание воздуха наружу.
Благодаря избыточному давлению в системе отопления вода вытеснит весь воздух из камеры устройства, займет его место и снова поднимет поплавок. Клапан закроется.

При заполнении трубопроводной сети теплоносителем удаление воздуха происходит непрерывно, пока поплавок лежит на дне резервуара. Как только вода наполнит камеру, пружина перекроет клапан и стравливание прекратится. Заметьте, что часть воздушной смеси останется внутри корпуса под самой крышкой, что никак не скажется на нормальной работе отопления.

По исполнению воздухоотводчики – автоматы бывают с прямым и угловым присоединением. Одни производители выводят сброс вертикально вверх, другие – в сторону, из бокового «носика» с жиклером. С точки зрения рядового домовладельца, эти различия большого значения не имеют, а вот мастеру – сантехнику скажут о многом.

Пример. Практика показывает, что автоматический клапан с боковым выходом работает надежнее, чем с вертикальным выпуском. И наоборот, изделие с угловым штуцером хуже собирает воздушные пузырьки, чем конструкция с нижним прямым подключением.

Устройство автоматических воздухоотводчиков постоянно совершенствуется. Ведущие производители деталей отопительных систем наделяют свои изделия дополнительными функциями:

Защита от гидроударов с помощью отражающей пластины (ставится на входе в камеру).
Эффективное улавливание мелких пузырьков достигается в проточной конструкции с двумя горизонтальными штуцерами для подключения к сети. Нижнюю зону увеличенного объема резервуара занимает специальный наполнитель, который останавливает движущиеся пузырьки воздуха и собирает их в камере.
Стоит выкрутить элемент из переходника, — и пружина закроет проход тарелкой
Возможность снять воздухосбрасыватель с целью обслуживания, не опорожняя трубы. Достигается за счет установки автоматического отсекающего крана с пружиной на входном штуцере. Когда сантехник выкручивает элемент, пружина выпрямляется и шайба с уплотнительным кольцом закрывает проход, как показано выше на схеме.
Встраивание мини-клапана в радиаторную заглушку (смотри фото).
Воздушные клапаны, выполненные в виде радиаторных заглушек

Лирическое отступление. Домовладельцы и некоторые «специалисты» по незнанию обзывают поплавковый воздухоотводчик автоматическим краном Маевского, что в корне неправильно. Изобретатель Маевский в 30-х годах прошлого столетия предложил конструкцию ручного крана, но к «автомату» он отношения не имеет.

Бежит вода из автоматического воздухоотводчика. Виды воздухоотводчиков и мест их установки

Воздухоотводчики бывают ручными и автоматическими. Ручные воздухоотводчики или краны Маевского имеют небольшие размеры. Их устанавливают обычно на торцевой части радиатора отопления. Регулируют кран Маевского с помощью ключа, отвертки или даже вручную. Так как кран небольшой, то и его производительность небольшая, поэтому его применяют только для локального устранения воздушных пробок в отопительной системе.

Воздухоотводчики для системы отопления бывают двух типов: ручные (кран Маевского) и автоматические (работают без участия человека).

Второй тип воздухоотводчиков – автоматические – работают без вмешивания человека. Их устанавливают как в вертикальном положении, так и в горизонтальном. Они имеют высокую производительность, но обладают достаточно большой чувствительностью к загрязнениям в воде, поэтому их монтируют вместе с фильтрами и на подающих трубопроводах, и на обратных.

Автоматические воздухоотводчики устанавливаются в отопительных системах закрытого типа по линии трубопроводов в разных точках. Тогда сброс воздуха из каждой группы устройств производится отдельно. Многоступенчатая система обезвоздушивания считается самой эффективной. При правильной прокладке и грамотном монтаже труб (под нужным уклоном) вывести воздух через воздухоотводчики будет просто и беспроблемно. Удаление воздуха из труб отопления связано с увеличением расхода теплоносителя, а также с возрастанием давления в них. Падение давления воды свидетельствует о нарушении герметичности системы, а температурные перепады – о наличии воздуха в радиаторах отопления.

Видео автоматический воздухоотводчик для отопления — устройство, предназначение, типы

воздушный клапан для отопления и система сброса

В водяных тепловых системах автономного или централизованного типа может скапливаться воздух. Пробки становятся причиной снижения эффективности работы приборов, могут быстро вывести из строя дорогое оборудование, повысить шумовой фон при циркуляции теплоносителя, спровоцировать образование щелчков и стуков в радиаторах. Для спускания избытка газа предназначен автоматический воздухоотводчик – прибор, который ставится на все системы с соблюдением технологических нормативов. Рассмотрим особенности клапанов, их устройство и варианты монтажа.

Откуда появляется воздух в системе отопления?

Причин завоздушивания магистрали несколько:

При нагревании водного теплоносителя из жидкости выделяется кислород. Порции малых пузырьков скапливаются и провоцируют появление пробок.
Заполнение контуров жидкостью под большим напором приводит к тому, что газы не успевают стравливаться и остаются (накапливаются) в трубопроводах. Контуры с ответвлениями надо наполнять медленно, в течение 1-2 часов, подавая струю с малым напором – только так выйдут все пузырьки воздуха.
Разгерметизация системы – частая причина завоздушивания. Неплотно прикрученные соединения, щели, каверны – это каналы для поступления газов внутрь туннелей.
Формирование сети из полимерной трубы без антидиффузного покрытия приведет к быстрому и частому завоздушиванию. Отсутствие защитной пленки на деталях открывает доступ кислорода внутрь.
Нарушенная технология выкладки труб без уклона, неверного диаметра также приводит к образованию пробок. Особенно важно следить за уровнем наклона в самотечных магистралях, где воздух может застаиваться, не поступать в клапаны для стравливания газов.

Совет! Чтобы избежать появления пробок в отремонтированных тепловых сетях, следует после проверки на герметичность стравить избыток газов вентилями, кранами.

Что такое воздушные клапаны?

Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни. Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.

Важно! Нормальная функциональность воздухосборника для системы отопления возможна только при полностью открытой заглушке. Закрывается колпачок для защиты поплавка от мусора и пыли. Запуск клапана в работу подразумевает скручивание колпачка.

Различаются сбросные устройства по трем видам:

приборы прямые только вертикального монтажа;
угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
специальные сбросники для монтажа на батареи.

Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.

Рекомендуем к прочтению:

Особенности работы ручных клапанов

Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.

На заметку! Чтобы не крутить вентиль, надо подобрать улучшенную версию спускника с поворотной вставкой из пластика с отводным каналом. Для регулировки положения отверстия для сброса газов поворачивается пластиковая шайба.

Принцип работы:

В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.

Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.

Принцип работы автоматических клапанов

Устанавливая данные приборы, хозяин может больше не принимать участия в регулировке системы. Автоматический клапан сброса воздуха из системы отопления – это латунный прибор поплавкового типа. Сам клапан встроен в крышку, с поплавком соединен пружинным рычагом, резьба на цилиндре может быть 1,5 или 0,375 дюймов. Если в системе отопления стоят радиаторы старого типа, то подойдет изделие на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления такой:

Как только магистраль запускается в эксплуатацию, внутренняя камера цилиндра наполняется водой. Жидкость поднимает поплавок, клапан поджимается пружиной и потому герметично закрыт.
Образование воздушной пробки в верхнем отделе камеры приводит к понижению уровня наполнителя магистрали и пружина расслабляется.
Ослабление пружинного механизма открывает клапан, газы выпускаются. Давление в системе поднимается, уровень воды увеличивается и за счет этого весь воздух из контура стравливается. В результате повышения уровня наполнителя пружина снова плотно прижимает клапан.

На заметку! Пока магистраль наполняется теплоносителем, поплавок лежит на дне камеры и воздух стравливается постоянно. Как только контуры заполнены, в камеру поступает вода, пружина поднимает клапан – стравливание содержимого прекращается. Воздух под крышкой не мешает работе системы.

Рекомендуем к прочтению:

Автоматические изделия могут быть прямого вида, сбрасывающие воздух в сторону, и углового типа со сбросом газов вертикально. Угловые приборы отличаются прочностью и надежностью, но хуже собирают мелкие пузыри воздуха.

Где ставить сбросной клапан?

Краны Маевского монтируются на все батареи, точка установки – верхнее отверстие разводки.

Автоматические сбросники нужно ставить вертикально в следующих зонах сети:

группа безопасности у котла в магистралях герметичного типа;
коллекторы с подогревом наполнителя;
если самая высокая точка системы – трубопровод, а не радиатор, то спускной клапан врезается в эту зону;
полотенцесушители;
гидрострелки;
распределительная гребенка разветвленных магистралей.

Также сбросники врезаются в контуры, выложенные петлями и повернутые вверх. Такие П-образные петли сооружаются при трудностях прокладки в горизонтальном прямом виде, например, для обхода дверного проема, лестницы. В таких участках инженерной сети газы скапливаются всегда, повышая риск завоздушивания схемы – в точки монтируются только автоматические устройства.

Совет! Кран Маевского нельзя врезать напрямую из-за циркуляции теплоносителя мимо вентиля. Установка прибора рекомендована в батареи или вертикальные выпуски сети.

Технология установки и настройки клапанов

На приборы отопления монтируют кран Маевского или угловые воздухоотводчики для систем отопления. Переходник нужен при разности сечений коллекторов и соединительного патрубка клапана. Комплект прибора может быть без отсечного клапана, в этом случае его придется докупить и поставить в радиатор до точки врезки сбросника. Техника монтажа подходит для центральных систем отопления, в которых батареи снимаются и промываются без сброса теплоносителя.

Совет! За чистотой воды в центральных системах следят не так строго, как в автономных магистралях, поэтому промывка подпирающего механизма и зольника должна быть регулярной.

Рекомендуется устанавливать клапана таким образом, чтобы колпачок был направлен вверх. Для работы потребуется гаечный ключ, стыковка спускового механизма монтажным шестигранником. Нельзя держать корпус при установке рычажным ключом, так нарушается целостность оболочки и придется покупать новый клапан для сброса воздуха.

воздушный клапан для отопления и система сброса

В отопительных системах, где в качестве теплоносителя используется вода, всегда присутствует воздух. Скопление воздуха становится причиной ухудшения теплоотдачи радиаторов, шума в системе и других нежелательных проблем. Для удаления воздушных пробок и пузырьков из систем отопления устанавливается автоматический воздухоотводчик. Существует несколько разновидностей таких клапанов. Они должны устанавливаться в определенном месте.

Как образуется лишний воздух в системе отопления?

Перед тем как разобраться в принципах работы и устройстве клапана сброса воздуха из системы отопления, стоит рассмотреть причины скопления воздуха в приборах и магистралях.

Их может быть несколько:

Если в качестве теплоносителя в закрытой отопительной сети используется водопроводная вода, то при ее нагревании происходит выделение растворенного кислорода. В итоге образуются микроскопические пузырьки, которые в будущем формируют большую воздушную пробку.
Если при заполнении радиаторов и магистралей теплоноситель подавался под большим давлением, то воздух не успевал стравливаться. Разветвленные контуры должны заполняться очень медленно. На заполнение одного этажа должно уходить около часа, тогда воздушная смесь будет уходить.
Воздушные пробки могут появляться по причине негерметичности контура и приборов. Если какие-то соединения закручены неплотно, происходит утечка теплоносителя и поступление кислорода в контур.
Иногда для устройства разводки применяются полимерные трубы без антидиффузионного покрытия стенок. В результате через стенки таких труб проникает кислород.
Нарушение технологии монтажа также может стать причиной образования воздушных пробок. Это особенно заметно при несоблюдении уклона трубопроводов, что приводит к застою воздуха, который не поступает в воздухоотводчик.
Также образование воздушных пробок часто наблюдается после проведения ремонта.

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Внимание! Работа воздухоотводчика возможна только при открытой заглушке. Прибор продается с наглухо закрученным колпачком, чтобы исключить попадание мусора внутрь корпуса. Перед использованием заглушку нужно открутить.

Воздухоотводчики для систем отопления бывают трех типов:

Прямые приборы традиционного типа. Они монтируются только вертикально.
Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Рекомендуем к прочтению:

Важно! В продаже есть усовершенствованная разновидность такого клапана, имеющая поворотную пластиковую вставку с отводным каналом. Для регулировки положения сбросного отверстия достаточно повернуть пластиковую шайбу.

Принцип работы ручного воздухоотводчика следующий:

В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

для открывания используется металлическая или пластиковая рукоятка;
чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Важно! Автоматические воздухоотводчики бывают с наружной резьбой на 1,5 и 0,375 дюймов. В постсоветских странах обычно используют устройство с резьбой на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Рекомендуем к прочтению:

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

В каких местах устанавливают сбросной клапан?

В каждой отопительной водной системе отопления есть участки, на которых обязательно производится установка воздухоотводчика. Если речь идет о кранах Маевского, то они монтируются на всех радиаторах в верхней точке разводки.

Автоматические воздухоотводчики монтируются строго вертикально в таких точках отопительной сети:

на группе безопасности возле котла, который установлен в разводках закрытого типа;
на каждом коллекторе полов с подогревом;
если наивысшей точкой контура является магистраль, а не радиатор, то прибор устанавливается и здесь;
если в конструкции предусмотрен бойлер косвенного подогрева или буферная емкость, то они тоже оборудуются воздухоотводчиками;
на полотенцесушитель;
на гидрострелку;
в распределительную гребенку разветвленных сетей.

Кроме вышеперечисленных обязательных точек для установки клапана, их монтаж выполняется на проблемных участках теплосети, где из-за трудностей с прокладкой магистрали образовались повернутые кверху П-образные петли. Такие участки могут появиться при огибании дверного проема или лестничного марша. Здесь воздушные пробки образуются обязательно, поэтому монтируются только клапаны автоматического типа.

Внимание! Кран Маевского не врезают в трубопровод напрямую, потому что воздушные пузырьки проносятся потоком теплоносителя мимо него. Его врезают только в радиаторы или в вертикальный выпуск магистрали.

Инструкция по установке и настройке клапана

На отопительные приборы чаще устанавливают краны Маевского или угловую разновидность автоматических устройств. Переходники понадобятся в том случае, если сечение коллектора батареи не соответствует диаметру соединительного патрубка воздушного клапана.

Если в воздухоотводчике нет отсечного клапана, то его покупают отдельно и устанавливают на отопительный прибор до воздухоотводчика. Такой способ подключения рекомендуется использовать в централизованных отопительных системах, когда прибор можно демонтировать и чистить без слива теплового носителя. Особенность централизованного отопления заключается и в том, что здесь используется теплоноситель с большим количеством примесей, поэтому чистить подпирающий механизм и зольник придется часто.

Как правило, воздухоотводчики монтируются вертикально, чтобы защитный колпачок смотрел вверх. Установка прибора производится за монтажный шестигранник с помощью гаечного ключа. Нельзя производить монтаж за корпус устройства, используя рычажный ключ. Это может привести к повреждению корпуса и поломке устройства.

Завоздушивание системы отопления — причина, способы устранения, клапан сброса воздуха

Одной из проблем, которая может возникнуть у владельцев жилья с водяным отоплением, является скопление воздуха в системе. Это снижает эффективность функционирования инженерных сетей и значительно ухудшает обогрев помещений и в частных коттеджах, и в квартирах многоэтажных зданий.

Как выгнать воздух из системы отопления дома? Чтобы правильно подобрать определенный способ, необходимо сначала выяснить принцип образования воздушных пробок в трубопроводе.

Причины появления воздуха в системе

Откуда в системах отопления может появляться воздух? Во-первых, его в растворенном виде содержит вода, которая используется в качестве теплоносителя. При нагреве рабочей среды пузырьки воздуха скапливаются в верхней части трубопроводов и образуют пробки. Среди других причин, по которым происходит завоздушивание, выделяют:

низкое давление в трубопроводе, способствующее возникновению пустот;
проведение профилактических и ремонтных работ сетей теплоснабжения;
неправильное заполнение систем отопления рабочей средой: после спуска воды и летнего простоя теплоноситель нужно подавать медленно, одновременно обеспечивая сброс излишков воздуха;
нарушения при монтаже коммуникаций, которые выражены в несоблюдении направления и величины уклона магистралей с рабочей средой;
использование для монтажа систем труб из полиэтилена или полипропилена, через которые кислород может попадать в теплоноситель. Для устранения такого дефекта изделия для прокладки коммуникаций должны иметь специальное защитное покрытие.

Ситуация, при которой требуется стравливание воздуха, может возникнуть из-за недостаточной герметичности сетей обогрева. Через стыки отдельных элементов коммуникаций происходит утечка теплоносителя, а неплотные швы способствуют всасыванию воздуха в систему. Течь малозаметна, поскольку горячая вода быстро испаряется и не оставляет следов.

Чтобы провести проверку отопления на герметичность, его нужно опрессовать. Для этого в системе создают избыточное давление, при котором нужно прогнать теплоноситель по трубопроводу. Опрессовка позволяет выявить слабые места соединений элементов инженерных коммуникаций и устранить неполадки сети.

Необходимость сбросить воздух может также возникнуть из-за конструктивных особенностей выбранной схемы отопления и монтажа алюминиевых радиаторов и других металлических элементов, склонных к коррозии.

Последствия образования воздушных пробок

Почему важно своевременное устранение воздуха из сети обогрева? Его наличие ухудшает циркуляцию теплоносителя и увеличивает расход тепловой энергии. Если вовремя не выпустить воздух, скопившийся в системе отопления, то можно получить следующие проблемы:

шум, возникающий при транспортировке воды по трубопроводу;
снижение теплоотдачи и неравномерный нагрев батарей;
появление коррозии, которая возникает в результате образования агрессивной среды и негативно отражается на прочности и долговечности металлических элементов системы.

Наличие пробок сокращает срок службы труб, арматуры и радиаторов, а также не позволяет правильно работать циркуляционным насосам, установленным в сети обогрева. Подшипники устройств, предназначенных для улучшения циркуляции теплоносителя, защищены постоянным смачиванием водой. Если поток рабочей среды прекращается из-за воздушной пробки, то возникает эффект «сухого» трения, способного вызвать повреждения скользящих колец или вала насоса.

Способы стравливания воздуха

Чтобы спустить воздух из сетей отопления, используют разные методы. В частных домах с автономной открытой системой обогрева и естественной циркуляцией теплоносителя устанавливают расширительные баки. Они располагаются в самой верхней точке магистрали с рабочей средой и способствуют своевременному устранению воздуха.

К эффективным средствам удаления пробок из отопительных сетей многоквартирных домов относятся:

автоматические воздухоотводчики, устанавливаемые на общих трубопроводах;
сепараторы.

Однако наиболее востребованным устройством, с помощью которого можно удалить воздушные пробки, является кран Маевского. Его популярность обусловлена широкой сферой применения и простотой эксплуатации. Кран Маевского устанавливается на радиаторах отопления и может использоваться как в системах центрального отопления, так и в автономных сетях обогрева.

Кран Маевского: назначение и принцип действия

По типу управления кран Маевского бывает ручной и автоматический. Модели первого типа отличаются простотой конструкции, которая состоит из корпуса и винта, помогающего стравить воздух из сети отопления. Для герметичности устройство комплектуется уплотнительным элементом в виде кольца.

В зависимости от конструктивных особенностей и назначения различают следующие виды кранов Маевского:

традиционный с наружной резьбой, который устанавливают на разных участках системы отопления;
радиаторный, предназначенный для монтажа на батареях;
автоматический, используемый в труднодоступных местах сети обогрева.

Чтобы своевременно убрать из трубопровода воздух, необходимо правильно установить кран Маевского. При монтаже на батареях отопления его располагают с противоположной стороны от места подачи теплоносителя. При недостаточно высоком качестве рабочей среды устройства для отвода воздуха следует дополнять отсечным клапаном, который позволяет проводить ремонт и профилактику радиаторов без отключения всей системы. Диаметр изделия подбирают в соответствии с размером поперечного сечения труб в месте его установки.

В коллекторных распределителях систем «теплый пол», у котлов отопления и в наивысших точках вертикальных стояков целесообразно устанавливать автоматические клапаны для удаления воздуха.

Алгоритм выпуска воздуха из трубопровода и радиаторов отопления с помощью ручного устройства включает следующие действия:

подготовку емкости для слива воды;
выкручивание винта с помощью ключа или отвертки на 2-3 оборота;
постепенное и аккуратное стравливание воздуха, который сначала выходит с шипением, а затем вместе с некоторым количеством нагретой воды.

ТМ Ogint предлагает купить краны Маевского с колпачком и под отвертку, которые изготавливаются из прочной латуни и рассчитаны на длительный срок эксплуатации. Герметичность спускного устройства обеспечивает уплотнительное кольцо из эластичной резины. Каждый спускник Маевского ТМ Ogint способен выдержать давление до 10 бар, отличается безупречным качеством и рассчитан на использование в условиях России.

Автоматические воздухоотделители, очистители и вентиляционные отверстия

Во время наполнения, технического обслуживания или проникновения кислорода воздух поступает в каждую гидравлическую систему отопления / охлаждения. Для правильной работы необходимо удалить воздух, и эти воздухоотделители предназначены для удаления захваченного воздуха, микропузырьков и грязи из систем отопления, охлаждения и водоснабжения. Мы являемся вашим поставщиком воздухоотделителей и многих других деталей и изделий для нагрева и охлаждения.

щелкните любое изображение ниже, чтобы перейти непосредственно к этому разделу

Сепараторы воздуха Caleffi

Эти автоматические вентиляционные отверстия поплавкового типа предназначены для вертикальной установки для выпуска воздуха, который выходит из воды при нагревании.Силиконовые уплотнения, антивибрационные и противовращательные элементы обеспечивают долгий срок службы и превосходную вентиляцию.

Характеристики этих воздухоотделителей:

Корпус и крышка из латуни с приводным механизмом из силиконовой резины
Прочные и надежные уплотнения из EPDM
Максимальное рабочее давление: 150 фунтов на кв. Дюйм
Максимальное давление нагнетания: 90 фунтов на кв. Дюйм
Максимальная скорость разряда: 1,75 SCFM
Максимальная рабочая температура: 240 ° F
Посмотреть подробные характеристики

При использовании модели 502243A на существующем фитинге 3/4 «NPT вам понадобится нержавеющая втулка 3/4» x 1/2 «- 4 доллара США.30

Honeywell-Sparco Floatvent «GoldTop» Автоматические вентиляционные отверстия

Особенности этих автоматических дефлекторов:

Эффективная автоматическая вентиляция с высокой производительностью
Удаляет скопившийся воздух, препятствующий свободной циркуляции жидкости
Восстанавливает максимальную производительность резервуаров, радиаторов, трубопроводов, излучающих панелей, тепловентиляторов и систем и т. Д.
Для непрерывной вентиляции систем охлаждения горячей и холодной водой
Работает автоматически при использовании в системах с открытой циркуляцией
Может использоваться для ручного управления в закрытых циркуляционных системах

Honeywell-Sparco MaxiVent Автоматические вентиляционные отверстия

Особенности этих автоматических дефлекторов:

Низкопрофильный, подходит для любого места, прочный латунный корпус и крышка с поплавком из жаропрочного полипропилена
Удаляет скопившийся воздух, препятствующий свободной циркуляции жидкости
Восстанавливает максимальную производительность резервуаров, радиаторов, трубопроводов, излучающих панелей, тепловентиляторов и систем и т. Д.
Работает автоматически при использовании в системах с открытой циркуляцией
Может использоваться для ручного управления в закрытых циркуляционных системах

Honeywell-Sparco PV Series Бытовые автоматические вентиляционные отверстия SuperVent

Во время наполнения, обслуживания или проникновения кислорода воздух попадает в каждую гидравлическую систему отопления / охлаждения. Для правильного функционирования необходимо удалить воздух. SuperVent замедляет скорость воды в своей увеличенной камере, где вода ударяется о динамический концентратор из нержавеющей стали.Концентратор объединяет пузырьки и микропузырьки, которые затем всплывают в верхнюю часть SuperVent, где они выходят наружу. Вентиляционное отверстие с высокой пропускной способностью поддерживает уровень воды ниже точки сброса для чистой вентиляционной форсунки. SuperVent предлагает самую большую скорость вентиляции при давлении до 125 фунтов на квадратный дюйм для жилых моделей.

Характеристики этих вентиляционных отверстий для жилых помещений:

Гарантирует запуск систем отопления и охлаждения
Исключает обратный звонок от клиентов, если системы не работают должным образом из-за того, что воздух нарушил надлежащую циркуляцию жидкости.
Помогает предотвратить коррозию труб и клапанов за счет удаления воздуха
Низкий перепад давления, высокий двунаправленный поток с выпуском воздуха SuperVent
Поворотное кольцо SuperVent с поворотом на 360 градусов для гибкости установки вентиляции
Съемная вентиляционная крышка для очистки
Конструкция из бронзы / нержавеющей стали
Нижняя заглушка FIPT 1/2 «для прочистки или снятия для установки расширительного бака или подключения продувочного клапана для удаления осадка в загрязненных системах.
Динамический концентратор собирает в 3 раза больше воздуха, чем стандартные вентиляционные отверстия
Максимальное рабочее давление 125 фунтов на кв. Дюйм
240 ° F.максимальная рабочая температура
Запасные части доступны под номером

Модели

PVU (универсальная NPT) имеют нижние патрубки того же размера, что и впускные и выпускные патрубки для вертикальной прокладки трубопровода

Запасные части Honeywell-Sparco для Powervent и SuperVent

PV001RP Запасной блок вентиляционного отверстия включает:

Верхняя крышка с прямым вертикальным выпускным отверстием
Поплавок
Уплотнительное кольцо для моделей серии PV старого образца (до 2004 г.)

PV020RP Запасной блок вентиляционного отверстия включает:

Верхняя крышка с выпускным отверстием 90 °
Поплавок

Очиститель воздуха Honeywell-Sparco

Характеристики этих воздухоочистителей:

Обеспечивает разделение воздуха и воды в системах водяного отопления
Повышает эффективность и снижает уровень шума вашей закрытой системы отопления
Чугунная конструкция для тяжелых условий эксплуатации
Стрелка направления потока для обеспечения правильной установки
Отвод снизу 1/2 «для крепления расширительного бачка
Верхний штуцер 1/8 «для крепления вентиляционного отверстия
Штамповка по бокам может отличаться

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

Q. «Что означает двунаправленный поток?»
A. Двунаправленный поток означает, что жидкость может течь через клапан в обоих направлениях. Впускной и выпускной патрубки можно поменять местами, и клапан все равно будет работать правильно.

Q. «В чем разница между открытой и закрытой системой циркуляции?»
A. Замкнутая система — это контур рециркуляции воды (или другой жидкости), в котором после того, как он будет установлен и запущен, новая жидкость не будет поступать в систему, если система не будет отключена для обслуживания.В большинстве систем водяного отопления, таких как радиаторы или лучистые полы с подогревом, используется отдельный бойлер или водонагреватель, не подключенный к основному водопроводу, поэтому одна и та же жидкость постоянно циркулирует по трубопроводу и / или к радиаторам обратно через бойлер или водонагреватель. .

Открытая система — это рециркуляционный контур для нагрева воды, когда водонагреватель подключен к основному водопроводу. Поскольку вода постоянно используется по всему дому на кухне, в ванной и т. Д., Она мгновенно заменяется, поскольку в водонагреватель подается свежая вода из основного водопровода.Эти типы систем могут использоваться для теплых полов и других систем водяного отопления.

вернуться наверх ↑

Как работают вентиляционные отверстия парового радиатора

Воздухоотводчик радиатора (также известный как воздушный клапан, пароотводчик или паровой клапан) встречается только в однотрубных паровых котельных системах с радиаторами. Обычно он расположен на конце радиатора напротив подающей трубы, примерно на полпути вверх или вверх. Многие вентиляционные отверстия имеют форму пули, но могут быть разных форм и размеров.Также их можно скрыть декоративной крышкой радиатора. Не путайте воздухоотводчик с регулирующим клапаном (клапан подачи), который подсоединен к подающей трубе и обычно расположен рядом с нижней частью радиатора. В отличие от регулирующего клапана, воздухоотводчик не имеет ручки, потому что он работает полностью без вмешательства человека (то есть когда он работает).

Принцип работы вентиляционного отверстия парового радиатора

Когда паровой котел не работает в отопительном цикле, вентиляционное отверстие радиатора открыто, позволяя окружающему воздуху заполнять радиатор.В начале цикла нагрева пар поднимается по подающей трубе к радиатору. Когда радиатор наполняется паром, он выталкивает воздух через открытое вентиляционное отверстие. Эта замена холодного воздуха горячим паром нагревает вентиляционное отверстие, которое является термочувствительным клапаном, до тех пор, пока оно не закроется, удерживая пар в радиаторе для улавливания его тепла.

Это «дыхание» отвечает за характерные шипящие звуки однотрубной паровой котельной. (Вы также можете найти вариант этого клапана в подводящих линиях однотрубных систем и в подающих и обратных линиях двухтрубных паровых котельных.)

Типы и размеры вентиляционных отверстий парового радиатора

Воздушные клапаны радиаторов бывают разных размеров, которые обеспечивают разную скорость воздушного потока. Регулируя поток воздуха для отдельного радиатора, вы можете повлиять на скорость нагрева радиатора. Такая тонкая настройка позволяет сбалансировать систему отопления так, чтобы радиаторы получали необходимое количество тепла для помещений, которые они обслуживают. Больше воздушного потока — больше тепла; меньше воздушного потока означает меньше тепла.

Имена, соответствующие разным размерам воздушных клапанов, от самых маленьких до самых больших, — это №4, №5, №6, C, D и №1.Общие области применения клапанов различных размеров включают:

# 4: Используется на радиаторах в помещениях с термостатами и на радиаторах, влияющих на термостат
№ 5: Применяется на радиаторах возле котла и в теплых помещениях
# 6: Используется на радиаторах, расположенных дальше от котла, и в холодных комнатах (например, комнатах на верхних этажах)
C: Используется на радиаторах, наиболее удаленных от котла (например, на третьем этаже)
D: Используется на радиаторах, требующих большой вентиляции (например,г., длинные ответвления или очень большие радиаторы)
# 1: Используется в конце паропровода

Как правило, клапаны большего размера используются в конце длинных участков трубопровода (магистрали) и в более холодных помещениях. Меньшие воздушные клапаны используются ближе к паровому котлу и в помещениях с термостатом.

Наконечники парового радиатора

Вентиляционные отверстия должны быть направлены прямо вверх. «Вверх» — это заостренный конец или конец, противоположный резьбовому штуцеру, который ввинчивается в радиатор.Когда вентиляционные отверстия поворачиваются в сторону или вверх ногами (есть дети?), Из них может течь вода.
Держите регулирующий клапан радиатора полностью открытым или полностью закрытым. Опять же, регулирующий клапан имеет ручку и подключается к входящей трубе, питающей радиатор, обычно около пола. Он спроектирован как запорный клапан, а не то, что вы регулируете для увеличения или уменьшения количества пара, получаемого радиатором. Если вы не хотите полностью перекрыть радиатор, вы должны всегда оставлять клапан полностью открытым в однотрубной системе парового отопления.

Радиатор недостаточно горячий? Вентиляционное отверстие радиатора может быть вашим решением.

Люди, пользующиеся паровыми радиаторными системами отопления, довольно привыкли к знакомому звуку «шипения», которое происходит, когда их радиатор наполняется паром. Для непосвященных этот звук заставил многих детей задуматься о возможностях монстров в туалете, а другие буквально не могут уснуть без успокаивающих звуков их шипящего радиатора.

Какими бы ни были ваши предрасположенности, такое «дыхание» радиатора характерно для однотрубной паровой котельной системы, в которой воздух выходит из радиатора.Вы также можете найти вариант этого радиаторного воздушного клапана в подводящих линиях однотрубных систем и на подающих и обратных линиях двухтрубных паровых котельных.

Как работает воздушный клапан радиатора?

Воздушный клапан радиатора, или воздухоотводчик радиатора, или паровой клапан, как его иногда называют, используется только в однотрубных паровых котельных. Обычно он расположен на конце радиатора напротив подающей трубы, примерно на полпути вверх или выше к верху. Многие вентиляционные отверстия имеют форму пули или другие, такие как Heat-Timer Varivalve, имеют цилиндрическую форму, но они могут быть разных форм и размеров.Воздухозаборник работает полностью независимо (по крайней мере, должен). У него нет ручки, ручка на вашем радиаторе предназначена для клапана управления паром и работает, чтобы полностью перекрыть подачу к вашему радиатору.

Когда паровой котел, питающий ваш радиатор, не находится в цикле нагрева, вентиляционное отверстие радиатора открыто, позволяя воздуху заполнять радиатор. Во время цикла нагрева пар проходит вверх по подающей трубе к радиатору (при условии, что главный клапан радиатора открыт). Когда радиатор наполняется паром, он выталкивает воздух через открытое вентиляционное отверстие.Этот выпуск воздуха втягивает пар в вентиляционное отверстие. Воздушный клапан радиатора чувствителен к нагреванию, и в конечном итоге клапан закрывается, удерживая пар в радиаторе, чтобы нагреть радиатор.

Маленькая, но невероятно важная часть эффективной системы отопления.

Клапан радиатора находится прямо на радиаторе, который находится прямо в квартире жильца, которого вы пытаетесь согреть. У вас может быть самая современная, сложная и дорогая система отопления, но если ваш радиаторный клапан за 25 долларов неисправен, ваш арендатор может замерзнуть и позвонить вам посреди ночи.

Вот почему компания Heat-Timer основывала свою конструкцию на исследованиях свойств однотрубного парового воздуховыпускного радиатора и всех типов магистральных вентиляционных отверстий от всех различных производителей, прежде чем он создал свой Varivalve, самый передовой воздушный клапан, доступный сегодня на рынке.

Назначение вентиляционных отверстий главной линии — быстро выпустить относительно большое количество воздуха в основных линиях. Это позволяет магистральному трубопроводу наполняться быстрее и, таким образом, сокращает разницу во времени поступления пара в разные стояки.Большое отверстие позволяет выталкивать воздух в качестве нижнего противодавления. Функция вентиляционного отверстия радиатора состоит в том, чтобы обеспечить выход воздуха из радиатора при поступлении пара. При заданном давлении время заполнения радиатора изменяется пропорционально его теплоемкости и обратно пропорционально пропускной способности вентиляционного отверстия радиатора. Можно контролировать скорость, с которой радиатор будет наполняться паром, установив в радиаторе вентиляционное отверстие с определенной производительностью.Используемые таким образом вентиляционные отверстия в радиаторах помогают сгладить распределение тепла в здании. Результаты показывают, что чем больше размер вентиляционного отверстия, тем быстрее вы сможете удалить воздух из системы, что снижает требования к рабочему давлению.

Varivalve от Heat-Timer — это самый надежный и сложный воздушный клапан из доступных на рынке.

Наш клапан доступен как в прямом, так и в угловом исполнении.

Особенности, которые делают наши клапаны ведущими в отрасли, включают:

Эксклюзивная регулировка кончиками пальцев: просто сдвинув рычаг, вы можете регулировать скорость вентиляции.
У каждого радиатора своя скорость вентиляции: в труднодоступных для обогрева областях радиатор VARIVALVES® можно отрегулировать для более быстрого вентилирования. В перегретых помещениях VARIVALVES® можно отрегулировать для более медленной вентиляции. Это позволяет равномерно распределять пар в системе.
Долгосрочная экономия топлива: поскольку таймер нагрева VARIVALVES® вентилируется быстрее, заполнение системы паром занимает меньше времени. Регулируя вентиляцию для уравновешивания системы, нет необходимости повышать давление пара, чтобы достичь нагреваемых участков.Более короткое время работы котла и более низкое давление приводят к экономии топлива.
Замените клапаны на VARIVALVES®: Использование таймера нагрева с регулируемой скоростью вентиляции VARIVALVES® по всей системе позволяет вам сбалансировать тепло в соответствии с вашими требованиями.

Heat-Timer® Varivalves можно приобрести у бесплатных распространителей генераторов цитирования по всей стране, а также на сайте Amazon.com в VariValve.

HAV 1/8 — Вт

Этот автоматический выпускной клапан используется в коммерческих, жилых и промышленных системах водяного отопления для обеспечения автоматического или ручного удаления воздуха из плинтусов, конвекторов, радиаторов и высоких точек в системах трубопроводов.Он состоит из хромированной латуни, состоящей из двух частей, обратного клапана из нержавеющей стали, крышки подшипника из латуни, медного термостата, уплотнительного кольца из неопрена, диска из целлюлозного волокна, сменного картриджа и термостойкого маховика из АБС. Картридж можно легко обслуживать или заменять без отключения системы. Этот клапан идеально подходит для использования с системами горячего водоснабжения и пара низкого давления. Максимальное давление составляет 125 фунтов на кв. Дюйм (8,6 бар).

Технические характеристики
Вентиляционное отверстие	Автомат и ручной
Материал корпуса	Латунь
Рисунок корпуса	Вертикальный
Нарезание снизу	Есть
Размер нижней резьбы	1/8 дюйма
Марка	Вт
Купить Соответствует американскому закону	НЕТ
Рейтинг контактов	Не относится к продукту
EAN	098268106527
Функция Fastfill	№
Размер резьбового отверстия	Не относится к продукту
Размер соединения поплавковой камеры	Не относится к продукту
Расход	Не относится к продукту
Гидравлический элемент Тип	Вентиляционное отверстие
Размер входного соединения	1/8 дюйма
Размер впускного соединения — метрическая система	3 мм
Тип входного соединения	Наружная резьба
Тип входной резьбы	NPT
Бессвинцовый	Не входит в сферу действия
Максимальная рабочая температура по Фаренгейту	240
Максимальное давление, фунт / кв. Дюйм	125
Максимальное давление пара, фунт / кв. Дюйм	10
Максимальная температура по Фаренгейту	240
Максимальное давление воды, фунт / кв. Дюйм	125
Максимальное рабочее давление, фунт / кв. Дюйм	125
Минимальное рабочее давление, фунт / кв. Дюйм	1.45
Размер выходного соединения	Не относится к продукту
Тип выходного соединения	Не относится к продукту
Тип выходной резьбы	Не относится к продукту
Номер детали	05
Заглушка	№
Диапазон регулировки давления	Не относится к продукту
Мощность нагнетания пара под давлением	Не относится к продукту
Диаметр для продувки и слива	Не относится к продукту
Размер выпускного отверстия для продувки и слива	Не относится к продукту
серии	HAV
Боковое нарезание резьбы	№
Размер боковой резьбы	Не относится к продукту
Фильтр	№
Материал фильтра	Не относится к продукту
Тип переключателя	Не относится к продукту
Диапазон регулировки температуры	Не относится к продукту
Диапазон температур	от 140 до 240 градусов F
Размер резьбы верхней части 1	Не относится к продукту
Размер резьбы верхней части 2	Не относится к продукту
Нарезание верхней резьбы	№
Вакуумный выключатель	№
Объем вентиляции	1.06 SCFM при 71 фунт / кв. Дюйм

Сантехнические отходы: клапаны для впуска воздуха и автоматические вентиляционные отверстия — Часть первая

Вентиляция — очень важная часть системы канализации, и если вы хотите стать домашним инспектором, программа обучения качественных домашних инспекторов должна охватывать ее. Вентиляция позволяет сточным водам и отходам течь должным образом, выполняя три функции. Во-первых, он позволяет вытеснять воздух перед водой, протекающей через сливную трубу. Во-вторых, он позволяет воздуху возвращаться в канализационный трубопровод после того, как пройдет вода.Наконец, он позволяет канализационным газам выходить наружу через вентиляционную трубу.

Там, где обычная вентиляция нецелесообразна, механические устройства могут выполнять одну из функций вентиляции, позволяя воздуху попадать в сливной трубопровод для предотвращения сифонирования. Эти устройства известны как клапаны впуска воздуха и автоматические вентиляционные отверстия. Эти односторонние устройства также предотвращают утечку канализационных газов в дом, когда водопроводная система находится под положительным давлением. Поскольку воздухоприемные клапаны и автоматические вентиляционные отверстия не позволяют воздуху выходить через вентиляционное отверстие, они не выполняют всех функций вентиляционной системы.

Клапаны впуска воздуха

Клапаны впуска воздуха (AAV) работают с уплотнительным механизмом, который поднимается, чтобы пропустить воздух в дренажную систему при отрицательном давлении. Положительное давление приводит к закрытию механизма, так что газы не могут выходить в дом. Они одобрены во многих областях, хотя они не так хороши, как обычные вентиляции. AAV обычно изготавливаются из ПВХ с уплотнением из этилен-пропилен-диенового мономера ( EPDM, ) и экранированными вентиляционными отверстиями.Как правило, они не требуют обслуживания. Отдельные и ответвленные AAV должны быть не менее чем на четыре дюйма выше горизонтальных водостоков. AAV штабельного типа следует устанавливать как минимум на шесть дюймов выше уровня затопления самого высокого обслуживаемого оборудования. AAV должны быть доступны. AAV на чердаках должны быть как минимум на шесть дюймов выше изоляции чердака. Некоторые органы власти рекомендуют использовать клапаны для впуска воздуха на кухонных островных приспособлениях, чтобы снизить риск засорения горизонтальных вентиляционных линий.

Автоматические вентиляционные отверстия

Автоматические вентиляционные отверстия больше не одобрены и должны быть заменены.Подобно клапанам для впуска воздуха, эти вентиляционные отверстия позволяют втягивать воздух, когда канализация находится под отрицательным давлением. Это происходит, когда образуется вакуум, и система собирается откачать сифон. Эти вентиляционные отверстия, если они работают должным образом, могут позволить воздуху в помещении втягиваться и нарушать вакуум, предотвращая проблему сифона.

Во второй части мы рассмотрим разницу между клапанами впуска воздуха и автоматическими вентиляционными отверстиями и обсудим, что лучше и почему. Увидимся во второй части!

Клапаны сброса воды — Xylem Applied Water Systems

Модель 550 — Номер детали.401476 — Воздушная камера

Для использования в конвекторах, которые не имеют встроенных воздушных камер или воздухозаборников. • Конструкция из латуни.
Соединение с прямым хвостовиком 1⁄4 ″ NPT с резьбой вверху для соединения 1⁄8 ″ NPT
Объем 6 кубических дюймов (98,3 см)
Максимальное давление воды 100 фунтов на кв. Дюйм (6,9 бар)
Максимальное давление пара 1,7 бар (25 фунтов на кв. Дюйм, ман.)

Модель 508 — Деталь № 401475 Клапан сброса воды

Для автоматических или ручных систем вентиляции
Идеально подходит для использования с воздушной камерой модели 550
Дисковый вентиль
Клапан обратный встроенный
Картридж с дисками можно заменить без слива системы
Прямой хвостовик 1⁄8 ″ NPT
Максимальное давление воды 50 фунтов на кв. Дюйм (3.5 бар)
Максимальное давление 50 фунтов на кв. Дюйм (3,5 бар)

Модель 790 — Деталь № 401479 Клапан сброса воды

Для удаления воздуха из конвекторов, плинтуса и излучения стен
Безопасный сливной патрубок для отвода влаги
Фитинг и втулка для трубки с внешним диаметром 3⁄16 дюйма (4,8 мм)
Телескопическая трубка сифона
Прямой хвостовик 1⁄8 ″ NPT
Максимальное рабочее давление 30 фунтов на кв. Дюйм (2,1 бар) *
Максимальное давление 30 фунтов на кв. Дюйм (2.1 бар)

Модель 791 — Деталь № 401482 Клапан сброса воды

Для конвекторов и небольших сетей
Безопасный сливной патрубок для отвода влаги
Фитинг и втулка для трубки с внешним диаметром 3⁄16 дюйма (4,8 мм)
Телескопическая трубка сифона
Прямой хвостовик 1⁄4 ″ NPT
Максимальное рабочее давление 50 фунтов на кв. Дюйм (3,5 бар) *
Максимальное давление 50 фунтов на кв. Дюйм (3,5 бар)

Модель 792 — Деталь № 401494 Клапан сброса воды высокого давления

Для выпуска воздуха из магистралей горячей или холодной воды или гликоля, систем водяного отопления и охлаждения, фильтров резервуаров для хранения и обработки, центробежных насосов с удельным весом более 0.7
Корпус и крышка из чугуна, внутренняя часть из нержавеющей стали
Максимальное рабочее давление 17,3 бара (250 фунтов на кв. Дюйм) *
Максимальное гидростатическое давление 350 фунтов на кв. Дюйм (24,2 бар)
Максимальная температура 300 ° F (149 ° C)

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Фото SafeHome Inspections
Вентиляция большинства дренажных систем жилых домов проходит прямо через крышу здания. Вот пример. Посмотрите на белую трубу на крыше слева.Пластиковая труба «прошивается» или герметизируется в месте проникновения в крышу, чтобы дождевая вода не просачивалась в здание.
Во время технического обслуживания вы должны быть уверены, что верхняя часть вентиляционного отверстия остается открытой. Забитое отверстие может быть вызвано листьями, мертвыми животными и ледяными плотинами (в очень холодном климате). Другой «не очень распространенный» способ засорения вентиляционного отверстия — это неправильный уклон горизонтальной части самой вентиляционной системы (внутри чердака). Когда это произойдет, он может заполниться дождевой водой или конденсатом.Опытные домашние инспекторы должны внимательно следить за этими условиями.
Источник изображения: CarsonDunlop
Клапаны впуска воздуха (AAV)
Иногда мы не можем (или не хотим) вентилировать линию крыши.
В этих редких случаях водопроводчики используют воздуховыпускной клапан. Клапаны впуска воздуха (также известные как вентиляционные отверстия Studor) представляют собой односторонние механические клапаны, активируемые отрицательным давлением. Чаще всего используются в островной раковине или умывальнике, вентиляционные отверстия также расположены на чердаке, чтобы предотвратить проникновение в крышу (как показано выше) на передней линии крыши.Подумайте об этом — когда вы когда-нибудь видели вентиляционное отверстие на передней линии крыши?
Как это работает
Если бы у нас не было ни того, ни другого метода вентиляции, у вас были бы очень шумные сливы в раковине и унитазе. Слив сточных вод в слив раковины вызывает открытие клапана на AAV. Когда он открывается, воздух попадает в водопроводную систему. Посмотрите это видео, чтобы понять, как работает водоотвод.
Плюсы
AAV может значительно сократить количество вентилируемых материалов, необходимых в водопроводной системе.Это деньги в кармане для сантехника. Они также обеспечивают большую гибкость в расположении сантехники и сокращают длительное обслуживание крыши. Если у нас нет дыры в крыше, за кровлей будет легче ухаживать. AAV эффективно используются в Европе более двух десятилетий. Однако есть несколько ограничений.
Минусы
Некоторые государственные и местные строительные департаменты запрещают AAV. Для получения дополнительной информации обратитесь в местный AHJ — уполномоченный орган.
AAV надежно сертифицированы. Однако все механическое может выйти из строя. Некоторые производители заявляют, что их хватит на 500 000 использований (примерно 30 лет использования).
Производители в США предлагают гарантии от 1 года до «пожизненной». Вам понадобится информация о гарантии. У большинства сантехников его нет.
Примечание: AAV нельзя подделывать или окрашивать распылением. У меня были сантехники, которые рассказывали нам, что на вышедших из строя клапанах впуска воздуха были замечены мухи и насекомые.Поэтому, если вы обнаружите запах канализации под раковиной и вокруг нее или на чердаке, AAV мог вас подвести.

Проверка Studor AAV
STUDOR AAV должны располагаться как минимум на четыре (4 дюйма) дюйма над горизонтальным отводом дренажа или дренажем из арматуры, из которого производится вентиляция.
STUDOR AAV должны быть доступны в случае необходимости замены. Для установки в стену используйте комбинацию встраиваемого ящика и решетки STUDOR.
STUDOR AAVs Расположение AAV должно обеспечивать достаточное количество воздуха для входа в клапан.При размещении в стенном пространстве или чердачном помещении без вентиляционных отверстий необходимо предусмотреть проем. Размещение клапана в раковине или шкафу для умывальника допустимо.
STUDOR AAV необходимо устанавливать в вертикальном вертикальном положении. Допускается максимальное отклонение (в любом направлении) для сливы на 15 градусов.
Вентиляционное отверстие должно подключаться к сливу вертикально для обеспечения беспрепятственного проема в трубопроводе к STUDOR AAV.
Минимум одна вентиляционная труба должна выходить в открытую атмосферу для каждой дренажной системы здания для сброса избыточного давления, размер этого вентиляционного отверстия не указан, поскольку этот единственный вентиляционный канал не определяет общую площадь совокупного поперечного сечения система вентиляции.Общая площадь поперечного сечения вентиляционных отверстий, объединенных в систему, должна равняться общей площади поперечного сечения дренажной системы здания. При правильной установке впускной клапан для воздуха в системе эквивалентен открытой вентиляционной трубе, имеющей такую же площадь поперечного сечения, как и любой другой выпускной клапан. Такой открытый воздухоотводчик рекомендуется, но не обязательно, располагать как можно ближе к соединению между канализацией здания и канализацией здания.
Maxi-Vent® должен быть установлен на шесть (6 дюймов) дюймов выше кромки самого высокого уровня затопления вентилируемых приспособлений при установке в стеклопакет.
STUDOR AAV, устанавливаемые на чердаке, должны располагаться на высоте не менее шести (6 дюймов) дюймов над изоляцией потолка.
Использование Tec-Vent® в камерах возвратного воздуха разрешается только в инженерных дренажных системах, разработанных профессиональным проектировщиком и одобренных местными властями.
Максимальная высота дренажной трубы, отводимой через MAXI-VENT, не должна превышать шести (6) интервалов ответвлений, если она не используется вместе со сливной трубой, подключенной к P.A.P.A. и AAV на ветвях.
Когда горизонтальная ветвь соединяется со стопкой на расстоянии более четырех (4) интервалов ветвлений от вершины стопки. Должен быть предусмотрен сбросной вентиль. Разгрузочное отверстие должно быть расположено между соединением ответвления с трубой и первым приспособлением, соединяющим ответвление. Вентиляционное отверстие может также служить в качестве вентиляционного отверстия для приспособления. Вытяжной вентиль должен подключаться к вентиляционной трубе, вентиляционной трубе или выходить наружу в открытый воздух, если только он не используется вместе с вентиляционной трубой, подключенной к P.A.P.A. устройство и ААВ на ответвлениях.
На резьбу клапанов можно использовать только ленту Teflon®. Использование грунтовки, цементного раствора или смазки для труб аннулирует гарантию STUDOR.

Автоматический воздухоотводчик, — как работает, почему течет

Зачем нужен воздухоотводчик

Откуда в отоплении воздух и как он удаляется

Конструкция автоматического воздухоотводчика

В каких местах находятся

Где располагать — точки автоматического стравливания воздуха

Оборудование радиаторов кранами Маевского

Почему течет

Как устанавливать

Применение отсечных клапанов

сброс воздуха из системы, автоматический воздушник, сбросник для удаления воздуха, как работает кран для выпуска

Почему появляются воздушные пробки в системе отопления

В каких случаях нужен воздушный клапан

Преимущество применения воздухоотводчика

Оптимальные места установки клапана сброса воздуха

Как работает воздушник

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Откуда воздух в системе?

О типах воздухоотводчиков

Где и как ставят воздухоотводчики

Об устройстве воздухоотводчика

Автоматический воздухоотводчик

Ручной воздухоотводчик (кран Маевского)

Конструктивное исполнение

Автоматический клапан спуска воздуха системы отопления. Воздушники в системе отопления

Автоматический клапан спуска воздуха системы отопления. Воздушники в системе отопления

Автоматический воздухоотводчик пропускает воду.

Клапан для сброса воздуха из водопровода. Принцип работы автоматического воздухоотводчика

Бежит вода из автоматического воздухоотводчика. Виды воздухоотводчиков и мест их установки

Видео автоматический воздухоотводчик для отопления — устройство, предназначение, типы

воздушный клапан для отопления и система сброса

Откуда появляется воздух в системе отопления?

Что такое воздушные клапаны?

Особенности работы ручных клапанов

Принцип работы автоматических клапанов

Где ставить сбросной клапан?

Технология установки и настройки клапанов

воздушный клапан для отопления и система сброса

Как образуется лишний воздух в системе отопления?

Что такое воздушный клапан?

Принцип работы ручного клапана

Принцип работы автоматического клапана

В каких местах устанавливают сбросной клапан?

Инструкция по установке и настройке клапана

Завоздушивание системы отопления — причина, способы устранения, клапан сброса воздуха

Причины появления воздуха в системе

Последствия образования воздушных пробок

Способы стравливания воздуха

Кран Маевского: назначение и принцип действия

Автоматические воздухоотделители, очистители и вентиляционные отверстия

Сепараторы воздуха Caleffi

Honeywell-Sparco Floatvent «GoldTop» Автоматические вентиляционные отверстия

Honeywell-Sparco MaxiVent Автоматические вентиляционные отверстия

Honeywell-Sparco PV Series Бытовые автоматические вентиляционные отверстия SuperVent

Запасные части Honeywell-Sparco для Powervent и SuperVent

Очиститель воздуха Honeywell-Sparco

Сопутствующие товары и аксессуары

Как работают вентиляционные отверстия парового радиатора

Принцип работы вентиляционного отверстия парового радиатора

Типы и размеры вентиляционных отверстий парового радиатора

Наконечники парового радиатора

Радиатор недостаточно горячий? Вентиляционное отверстие радиатора может быть вашим решением.

Как работает воздушный клапан радиатора?

Маленькая, но невероятно важная часть эффективной системы отопления.

Varivalve от Heat-Timer — это самый надежный и сложный воздушный клапан из доступных на рынке.

HAV 1/8 — Вт

Сантехнические отходы: клапаны для впуска воздуха и автоматические вентиляционные отверстия — Часть первая

Клапаны сброса воды — Xylem Applied Water Systems

ВЕНТИЛЯЦИЯ 101 — Достоинства и недостатки клапана впуска воздуха

Клапаны впуска воздуха (AAV)

Как это работает

Плюсы

Минусы

Проверка Studor AAV

Добавить комментарий Отменить ответ
