Кладка ракушки: Кладка ракушки и ракушечника. Кладка стен из ракушняка видео

Кладка ракушки и ракушечника. Кладка стен из ракушняка видео

Кладка ракушки требуется в основном при индивидуальном строительстве строений: домов, коттеджей, времянок, сараев и т.д. Чтобы конструкция была крепкой и надежной, необходимо класть камень по всем правилам и нормам.

Обычно, ракушечник выкладывают либо:

• в один камень;
• в половину камня.

Т.к. ракушняк добывают в Крыму, он очень часто используется в качестве строительного материала на полуострове. Теплопроводность этого материала выше средней, поэтому дома из камня ракушечника  достаточно теплые.

Кладка стен из ракушняка видео

Смотрите видео про кладку ракушечника:

Если Вы строите первый этаж жилой постройки, то лучше класть ракушку не в пол камня, а в камень. А верхний этаж можно делать уже в половину камня, только в таком случае, постройку крайне желательно утеплить.

В качестве утеплителя можно использовать пенопласт.

Смотрите видео кладки стен из ракушняка на примере:

Если Вы ни разу не делали кладку камня, то лучше обратитесь к специалистам, там можно будет сэкономить на отделке, т.к. чем ровнее выложен камень, тем меньший слой штукатурки уйдет на отделку.

Кладка ракушняка

На нижний этаж лучше использовать ракушечник поплотнее, например марку М-35. Для верхних этажей и закладки стен в многоэтажках, можно использовать камень марки М-15 и марки М-25.

Каждый третий-четвертый ряд крайне желательно армировать, чтобы укрепить конструкцию. Не экономьте  на растворе при кладке ракушечника.

Обычно раствор формируется по таким пропорциям: 3 порции песка на 1 порцию цемента – разбавляется водой до пластичного вида. Запрещается делать кладку ракушки в мороз.

Расход ракушняка

При возведении стен в камень, расход будет примерно – 25 камней на 1 квадратный метр стены. Если стена кладется в половину камня, то расход составит примерно 13 камней на 1 квадратный метр. Соответственно при расчете камня не учитываем дверные и оконные проемы.

Инструменты для кладки ракушечника

Для работы нам потребуется:

• уровень;
• рулетка;
• мастерок;
• молоток;
• ведро для раствора;
• лопата для замеса раствора.

Особенности кладки ракушняка своими руками: свойства и проготовление раствора

Ракушечник является природным материалом, состоящим из раковин морских животных. Ближайшим для России местом его добычи и производства является Крым. Именно в южных районах он приобрел свою популярность более всего.

Ракушечник – природный материал, состоящий из раковин морских животных.

Ракушечник отлично подходит для изготовления стен домов, амбаров, фундаментов различных строений и многих других построек. В зависимости от плотности материала выбирается его функционал.

Мрамор и известняк также являются природными материалами, сходными по составу с ракушечником, но их плотность много более превосходит последний.

Ракушечник отлично подходит для изготовления стен домов, амбаров, фундаментов различных строений.

Ракушняк формируется не одну сотню лет под воздействием внешних условий из раковин моллюсков, оседающих на дне. При его добыче обнаруживают красно-бурый, желтый или коричневый цвет пород, который легко поддается деформации при выпиливании. Несмотря на пористую структуру ракушняка, он достаточно прочен и годен для возведения даже трехэтажных зданий. Отличная звукоизоляция и теплопроводность являются привлекательными качествами этого материала в процессе строительства. Дом или постройка, возведенная из ракушечника, никогда не будет иметь избыточного количества влаги внутри. Это объясняется тем, что все ее излишки удаляются через пористые стены ракушняка.

Стоимость постройки, возведенной из этого материала, гораздо ниже, чем стоимость кирпичной, это дает дополнительные преимущества хозяину. Кроме того, в частных домах мансардные этажи возводятся именно из ракушняка, так как мансарда не должна быть тяжелой.

Основные свойства ракушняка

Ракушечник является экологически чистым материалом.

Помимо того, что ракушечник является экологически чистым материалом, он обладает рядом полезных для строительства свойств. Низкая теплопроводность позволяет сохранять тепло и экономить на отоплении в холодное время года. Выделение материалом таких веществ как йод и соль способствуют сохранению здоровья и поддержанию благоприятного химического состава в воздухе. Пористая структура ракушняка позволяет влаге не задерживаться внутри помещения, а выходить наружу, сохраняя сухую и комфортную атмосферу в доме. Невысокая стоимость открывает перспективу использования этого материала не только в процессе укладки стен домов, но и фундаментов. Так как ракушечник неоднороден по своей структуре, то его можно использовать в ландшафтном дизайне и оформлении декоративных элементов здания.

Известны случаи использования последнего в процессе возведения каминов с попутным использованием огнеупорного кирпича.

Из положительных качеств можно отметить и абсолютную химическую инертность материала, благодаря которой стены и фундамент дома абсолютно не подвержены загниванию и воздействию огня. Кроме того, ракушняк позволяет помещению сохранять звуковую герметичность, что особенно важно в случае близкого проживания соседей. Это единственный в мире материал, который не пропускает радиационное излучение! Специалисты подсчитали, что стоимость дома из ракушняка на 35% дешевле стоимости такого же по площади дома, выстроенного из кирпича. Летом в таком помещении достаточно прохладно, в то время как зимой тепло не покидает пределы дома. Последние тенденции строительства направлены в пользу экологичности, поэтому спрос на ракушняк растет.

Кладка материала

Виды ракушечника.

Для того чтобы осуществить кладку ракушняка своими руками, потребуется определенный набор инструментов. Емкости для раствора и мастерок – это первоочередной инвентарь для осуществления кладки. Помимо этого необходим строительный уровень, резиновая киянка и отвес. Специалисты единогласны во мнении о том, что стоит уделить достаточно внимания процессу обивки углов. Именно от него будет зависеть внешний вид и прочность стен. Кладка своими руками начинается с того, что нам необходимо положить два первых кирпича под углом друг к другу. Затем кладется еще пара камней и поверх уже уложенных осуществляется кладка второго ряда.

Если вы осуществляете кладку своими руками впервые, специалисты рекомендуют использовать угломер или нивелир для того, чтобы проверять правильность углов. Облегчить процесс поможет специальный шнур, который натягивается после того, как были уложены первые углы. Он будет являться своеобразным ориентиром, который сделает будущую стену ровной. В случае укладки ракушняка необходимо определиться с тем, какая сторона будет фасадной, а какая – внутренней. Более обработанная или отшлифованная может претендовать на роль фасадной.

После того как вы проделали основные работы кладки ракушечника своими руками, можно приступать к процессу устройства армопояса. Его изготавливают для того, чтобы избежать вынужденной деформации стен и равномерно распределить нагрузку.

В этом сможет помочь опалубка, изготавливаемая своими руками из подручных материалов.

Приготовление раствора

Ряды кладки из ракушника

Перед тем, как приступить к процессу, убедитесь в том, что ваши руки защищены специальными перчатками. Приготовление раствора для кладки ракушняка своими руками подразумевает выбор консистенции. Она должна быть не слишком жесткой и не слишком пластичной (жидкой). Подойдет раствор средней пластичности, приготовленный из следующего соотношения: ведро цемента, ведро воды, 4 ведра песка. Для того чтобы раствор отвечал всем требованиям укладки и не был чрезмерно пластичным, не поддавался расслаиванию, рекомендуется использовать специальную добавку, например, DOMOLIT-TR. Расход данной добавки на 1 м³ раствора равен 0,5 кг. Не секрет, что вместо названного средства в раствор добавляют жидкое мыло или чистящее средство, расход которого равен 10 мл на 1 л воды. Необходимо помнить, что качество раствора напрямую ависит от его консистенции.

Перед началом кладки своими руками, убедитесь в том, что объем выполняемых работ будет соответствовать производительности одного человека. Если объемы кладки велики, а предполагаемый расход раствора потребует дополнительного времени и сил для его замеса, стоит применить бетономешалку и подключить к этому процессу отдельного человека, который будет контролировать раствор и его наличие. Кладка по измерительному уровню и по натянутой вами нити позволит соблюсти ровность стен. Раствор, расход которого можно высчитать в режиме онлайн на специализированном сайте, зная такие параметры как марка ракушняка и цемента, а также высота и длина стен, необходимо готовить заранее.

Если кладка ракушняка является для вас новым занятием, можно доверить ее профессионалу. Многие каменщики способны осуществить качественную кладку в короткие сроки.

Кладка ракушечника

Правильная кладка камня ракушечника (ракушняка)

Правильную кладку из камня ракушечника найти труднее, чем женщину с идеальной фигурой. Данная статья в первую очередь будет полезна тем, кто будет строить здания из камня ракушечника своими силами, силами привлечённых строителей и для каменщиков не имеющих опыта работы с Крымским камнем.

В подавляющем большинстве случаев при покупке камня ракушечника или ракушняка покупатели необоснованно приобретают более высокую марку камня, чем требуется для их строений, объясняя это тем, что «хочется крепче и надёжней». Но после покупки, во время строительства совершенно игнорируют строительные нормы и правила, полагаясь на запас прочности камня и опыт каменщиков и тем самым сводя на нет покупку более прочного камня. При отсутствии утеплителя: необоснованное применение более прочного камня, чем требуется, приводит к ухудшению теплотехнических свойств здания, и влечёт за собой увеличение затрат на отопление.

Итак, о правильной кладке

На прочность кладки влияет много факторов: способ перевязки, прочность камня, состав и подвижность раствора, температурно-влажностный режим во время возведения, способ приложения нагрузки, скорость загружения нагрузкой после выполнения работ, качество работы по устройству кладки, отклонения в горизонтальной и вертикальной проекции. Все эти факторы строго регламентированы строительными нормами.

Способы перевязки для кладки камня ракушечника (ракушняка)

Рассмотрим первый фактор – способ перевязки для кладки мелкоблочной из природных камней. В строительных нормах даны прямые указания на длину перекрытия камней кладки и частично о способах перевязки:

1. Перекрытие одного камня относительно другого должно быть не менее 1/4 длины наименьшего элемента.

2. Швы кладки в любом направлении имеют ограничения по ширине от 6-ти до 15-ти миллиметров.

3. При всех способах перевязки первый ряд обязательно укладывается тычком, также обязательна укладка тычкового ряда под элементы перекрытия.

4. Вертикальные и продольные вертикальные швы кладки стен в перемычках, простенках и столбах должны быть заполнены раствором.

5. Нигде нет прямых указаний по ограничению высоты ложковой кладки, однако, действующие строительные нормы до 2010 года и действующие до сих пор в РФ требуют выполнения условия – в каждых трёх рядах кладки один ряд тычковый. Первое условие выполняется даже при максимальной толщине шва 15 миллиметров и составляет 8,25 см., что более 4,25 см. нормируемых. При уменьшении шва перекрытие элементов будет только увеличиваться. Данное условие выполняется как для однорядной, так и трёхрядной неармированной кладки из камня ракушечника и поэтому не требует ни каких дополнительных мер по обеспечению работы стены как единого конструктивного элемента.

Однорядная или цепная перевязка одна из наиболее древних, прочных и долговечных видов кладки применяемых до нынешнего времени. Трёхрядная система перевязки, максимально допустимая; для неармированной кладки из камня ракушняка. Тычковые ряды: 1, 4, 7, 10,… и т.д. Ложковые ряды: 2, 3, 5, 6,… и т.д. Укладка тычковых рядов более трудоёмка в сравнении с ложковыми рядами, так как требует от каменщика заполнения вертикальных швов кладки на всю высоту и длину шва, а ложковые ряды не требуют заполнения раствором на всю высоту шва за исключением столбов, перемычек и простенков. Вот и весь секрет. Каменщики, пользуясь незнанием застройщика, просто халтурят или уговаривают клиента мотивируя: «везде стоит и не падает».

пропорции раствора для кладки стен из ракушечника, его расход на камень. Как правильно класть ракушняк своими руками?

Ракушняк представляет собой камень, который состоит из множества мелких морских раковин моллюсков. Наиболее распространенным вариантом считается крымская разновидность. Эту породу не производят – ее в готовом виде добывают из приморских земель. Сегодня мы поговорим об особенностях данного камня и о том, как правильно проводить кладку такого материала своими руками.

Особенности

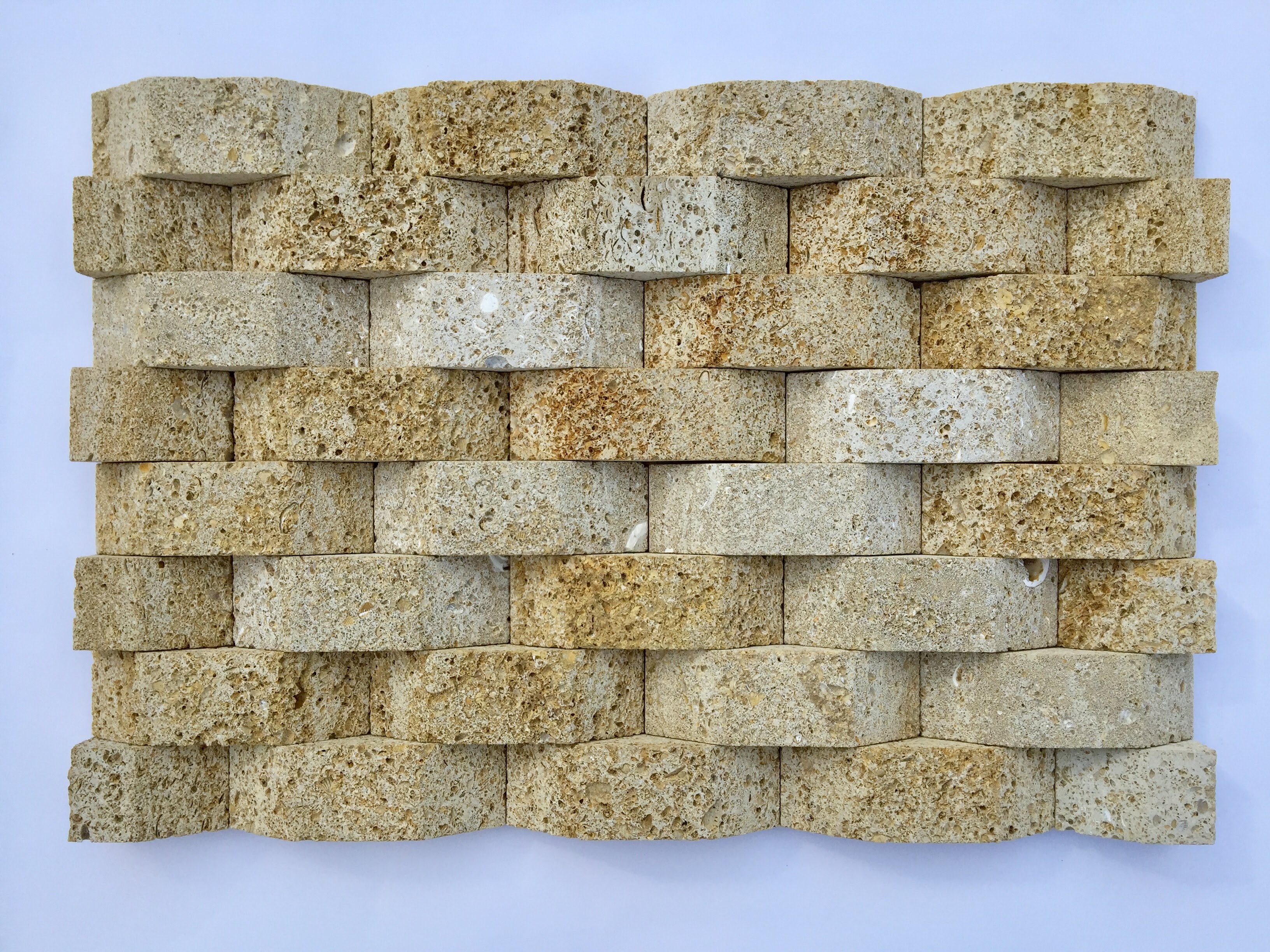

Ракушняк часто также называют ракушечником. Данная порода имеет фактуру, которая похожа на фактуру гравия. В зависимости от своих основных характеристик камень подразделяется на несколько отдельных типов: конгериевый, гастроподовый и брахиоподовый.

Ракушечник обладает отличными декоративными свойствами, поэтому он приобретает все большую популярность в отделочных ремонтных работах. Кроме того, он обладает интересной и красивой расцветкой. Поверхность камня пронизана множеством мелких пор, что позволяет долгое время удерживать тепло.

При должной обработке камень становится материалом с максимальной устойчивостью к различным неблагоприятных атмосферным воздействиям, поэтому его можно использовать при отделке конструкций, что будут располагаться в дальнейшем на открытом воздухе.

Ракушняк все чаще используют для отделки жилых домов, ведь он обойдется гораздо дешевле привычных строительных блоков. В некоторых случаях его с внешней стороны дополнительно обкладывают кирпичом – это делают для того, чтобы защитить материал от излишнего количества влаги.

Материалы и инструменты

Чтобы выполнить кладку ракушняка, следует заранее подготовить все необходимое для этого. Помимо самого камня, нужно приобрести составляющие компоненты для раствора. Для этого можно использовать обычный цемент. А также нужно подготовить объемную емкость, в которой будет готовиться раствор.

В качестве необходимых инструментов для кладки нужно взять строительный уровень, мастерок, рулетку, молоток и лопатку для замеса раствора. При расчете необходимого количества камня следует учитывать площадь, которую нужно обложить (не учитываются оконные и дверные проемы).

Расход и состав раствора

Перед началом строительных работ надо правильно замесить раствор, соблюдая все пропорции. В качестве основной строительной массы можно использовать или обычный цемент, или специальную смесь марок 10, 25 или 50.

При приготовлении массы в нее следует добавить небольшое количество извести. Обязательным элементом является вода. При смешивании всех составляющих компонентов должен получиться строительный раствор вязкой консистенции. Состав иногда делают с использованием тырсы. А также в него могут входить и другие элементы:

• глина;
• мура;
• песок;

Если вы используете при приготовлении песок, то тогда на 4 ведра такого материала уйдет 1 ведро цемента. При изготовлении состава сначала между собой смешивают все сухие компоненты, а лишь потом в полученную массу постепенно добавляют воду, и тщательно все это размешивают.

Как правильно класть?

Когда раствор и сам ракушечник будут готовы, можно приступать непосредственно к монтажу материала. Сначала можно наметить схему будущей кладки, которая поможет при монтаже.

Саму кладку стен можно сделать несколькими способами: однорядным, двухрядным и многорядным методом с перевязкой швов. В двух последних случаях установка происходит таким образом, чтобы между собой чередовались блоки, уложенные поперек (ложковые ряды) и вдоль (тычковые ряды) настенного покрытия.

При двухрядном методе такие блоки будут чередоваться постоянно. При многорядном способе сначала формируются несколько ложковых линий (чаще всего 3-5), а затем монтируется один тычковый ряд. Однорядный метод установки используется, когда кладка происходит в ½ кирпича. Во всех случаях работу начинают с формирования угла сооружения.

В любом случае нужно отслеживать, чтобы вертикальное заполнение швов было достаточным. В некоторых случаях готовый строительный состав в них приходится наливать сверху.

Помните, что толщина вертикальных шовных зон в процессе работы не должна быть больше 20 миллиметров. Толщина горизонтальных швов не должна превышать 15 миллиметров.

В процессе укладки ракушняка швам следует уделять особое внимание. Если их неправильно заполнить, то тогда в покрытии образуются небольшие пустые «мостики», которые будут пропускать через себя холод, что значительно ослабит теплоизоляцию всего здания.

Толщина несущих настенных покрытий, как правило, соответствует толщине каменных блоков. Если вы сооружаете внутренние перегородки, которые не являются несущими конструкциями, то тогда кладку лучше производить в половину блока.

При отделке таким материалом можно привязаться к другому зданию. Это позволит сделать общую конструкцию еще более прочной и надежной. Такая кладка под расшивку будет выглядеть наиболее презентабельно и аккуратно.

Если вы производите укладку целым камнем, то тогда на один квадратный метр будет уходить примерно 25 блоков. Если вы делаете отделку в половину камня, на ту же площадь понадобится около 13 блоков.

Когда вы уложите последний верхний слой ракушняка, его нужно будет залить бетонной стяжкой. Делают это для выравнивания поверхности. Затем надо поверх всего этого поместить специальный армирующий пояс. Для этого лучше использовать арматуру, также сможет подойти армирующая сетка.

О плюсах и минусах ракушняка смотрите в следующем видео.

Советы специалистов при укладке стен из ракушечника

Ракушняк считается одним из основных строительных материалов. Сначала этот материал использовался при постройке подсобных помещений: конюшен, сараев, гаражей. А за последнее время, изучив его особенности, он стал незаменимым для постройки или утепления частных домов. Собираясь этим заняться, нужно учесть, что ракушняк имеет много таких особенностей, которые отличают его от других строительных искусственных камней.

Рассчитываем ведущую способность материала – ракушечника

По своим характеристикам у ракушечника относительно небольшая плотность. Из-за этой особенности некоторые люди считают его ненадежным.

Для опасных районов в плане землетрясений при использовании ракушечника необходимо учесть следующее:

• прибавление простенков и несущих стен;
• устройство поясов и каркаса из железобетона;
• сокращение свободных пролетов в стене;
• использование высококачественного материала.

Укладка стен

Начнем с раствора. Он должен быть эластичным, то есть не быть слишком жестким, но и не растекаться. Для «правильного» составления понадобится: 1 ведро цемента ПЦ-400, 4 ведра песка и почти 1 ведро воды. Но, без определенных добавок этот раствор получится очень грубым. Все попытки разбавить водой приведут к его расслоению. Чтобы этого не произошло, лучше пользоваться DOMOLIT-TR, добавкой, которая прибавит пластичности раствору.

Если у вас нет средств или возможности приобрести данную примесь, с таким же успехом можно использовать обычное средство для мытья посуды или же жидкое мыло в соотношении 1 л воды:10 мл средства.

В случае, если объемы укладки ракушняка небольшие, цементный раствор готовим вручную, если 3000 и больше блоков, то понадобится бетономешалка.

Инструменты, которые понадобятся при постройке дома: резиновый молоток, нить из капрона, уровень, мастерок, ведра для переноски раствора и корыто или бетономешалка для замесов. Приоритет отдаем высококачественному уровню, потому что именно от него и будет зависеть надежность укладки. Не следует экономить и на ведрах. Лучше приобрести стальные, не разваливающиеся от раствора внутри.

Выгоняем стены из ракушняка, начиная с углов. Это наиболее ответственная работа, ведь от грамотного вывода угла зависит дальнейшая стройка и качество укладки всего дома. Но существует одна сложность: ракушняк имеет неправильную геометрическую форму. И если вы не уверены, что сможете сделать это самостоятельно, лучше пригласить каменщика.

Блоки укладываем таким образом, чтобы крайний верхний угол отходил от капроновой нитки на 2 мм. Это необходимо для того, чтобы последующие ряды не были уложены дугообразно, что вполне реально, если ракушняк будет придвинут вплотную и она продавится. Если вы будете придерживаться правильной кладки по нити, вы избежите многих ошибок.

В случае строительства в один кирпич, желательно делать укладку камня через каждый четвертый ряд. Это можно сделать 2 вариантами:

• сложить блоки не вдоль стены, а поперек;
• в шов между ними утопить сетку для кладки.

Перевязку используют для связки ракушняка в несущем перекрытии, делая его более прочной и цельной.

Очень надеемся, что наши нехитрые советы вам пригодятся. А если вы не хотите тратить свое время, то строительство дома из ракушечника под ключ в Крыму вы всегда можете заказать у нашей компании.

Звоните, будем рады сотрудничеству!

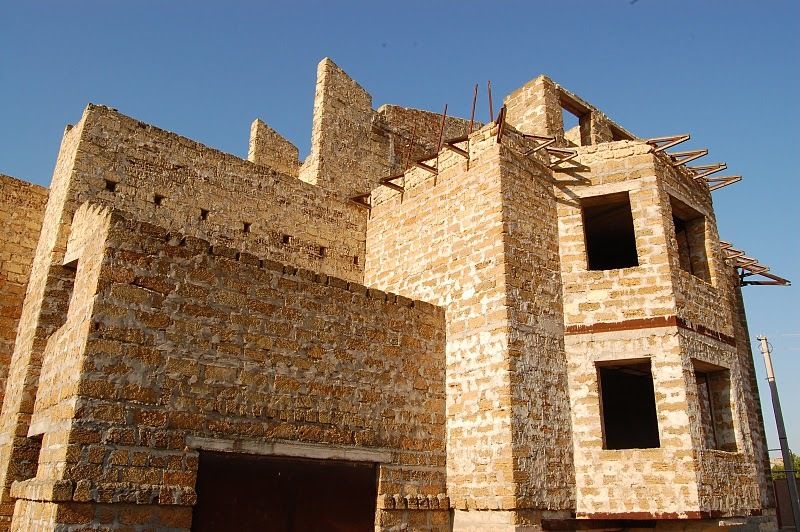

Кладка ракушняка — технология, советы каменщика

Ракушняк получил широкое распространение в качестве строительного материала на юге Украины. Конечно, по сравнению с искусственными строительными материалами он проигрывает в прочности, во время транспортировке, но дом, построенный из него достаточно прочен и надежен, а по энергосберегающим свойствам намного превосходит дома из кирпича или бетонных блоков. Осуществляя кладку ракушника, стоит принять во внимание следующее:

1. Раствор. Цементно – песчаный раствор должен быть достаточно пластичным. Не подойдет, как слишком жидкий, так и густой раствор. Идеальным соотношением является смесь цемента с песком 1:4, при условии, что цемент будет носить маркировку ПЦ-400. Кроме того чтобы придать готовому раствору пластичность будет необходимо использовать пластификаторы. Не получится придать пластичность, раствору просто добавив немного воды, в таком случае раствор просто будет растекаться и не получиться сделать кладку ровной. Если нет возможности купить специальные пластификаторы в раствор можно добавить моющее средство или жидкое мыло

2. Инструмент>. Высококачественная кладка ракушняка потребует от специалиста наличие следующего инструмента: мастерок, киянка (резиновый молоток), строительный шнур, точный уровень, угольник, ведра. Особое внимание стоит уделить качеству измерительных инструментов. Лучше всего не использовать дешевый строительный уровень и угольник.

3. Начинается строительство дома с углов. Учитывая, что геометрия ракушечника не совсем точная, лучше всего чтобы угол выставлял опытный каменщик. Если вы осуществляете кладку самостоятельно, а опыт работы незначительный, тогда лучше всего пригласить для консультации профессионала.

4. После того как установлены углы, не составляет труда проложить ряд ракушняка. Для этого натягивается шнур и по нему выкладывается ряд таким образом, чтобы от верхнего угла ракушняка до шнура оставалось 2-3 мм. Во время кладки ракушняка не стоит укладывать следующий ряд, на свежую кладку, вес шлакоблока может продавить подвижный раствор.

5. Через каждые три ряда стоит сделать перевязку ракушняка. Перевязка делается при помощи кладочной сетки либо посредством самого ракушняка, который укладывается поперек стены

6. Стоит также обратить внимание на транспортировку и правильное хранение ракушечника, потому что именно эти факторы могут повлиять на конечный результат кладки.

Стена из ракушняка в пол блока своми руками

Ракушняк — недорогой, легкий и при этом надежный материал, который при малом весе обладает высокой прочностью. Стена из ракушняка при соблюдении технологии кладки и правильном выборе марки камня будет не менее надежной и долговечной чем традиционная кирпичная.

Оно из главных достоинств этого материала — экологичность и безопасность для здоровья, а также уникальная способность не пропускать радиацию.

Особенности возведения стен из ракушняка в полблока

Строительство из ракушняка очень экономичное за счет невысокой стоимости материала, а кладка в полкамня обеспечивает двойную экономию. Такая технология возведения зданий широко распространена в приморских регионах, где добывают ракушняк и хорошо себя зарекомендовала.

Для стен лучше выбирать камень марки 35, он плотный, прочный и тяжелый, его используют даже для фундаментов. Обычно из него кладут стены первого этажа. Чтобы построить один квадратный метр стены в полблока их потребуется около 13 штук. Зная высоту и длину сооружения можно подсчитать расход камня умножив все эти данные и отняв от полученной суммы различные проемы.

Прочность и устойчивость стен зависит от качества раствора. Можно использовать цементный раствор в пропорции 1 часть цемента на 4 части песка и 1 часть воды. Желательно применять специальные добавки, которые придадут раствору пластичность. Стоит учитывать, что расход при строительстве стен из ракушняка весьма серьезный. На один куб камня может уйти около 0,3 кубов раствора. Но если выбирать качественные блоки, он будет не таким большим.

Под внутренние и внешние несущие стены дома или другого сооружения необходимо закладывать полноценный фундамент. Кладка в полкамня существенно снижает стоимость строительства, но экономить нужно на чем-то одном, поэтому нужно заливать основательный железобетонный фундамент.

Фундамент для межкомнатных стен под полблока не делают. Достаточно в черновую стяжку положить по 2 прута продольной арматуры диаметром 10 мм под ненесущие перегородки. Для подстраховки, можно сделать небольшие ленточки в земле по 20-30 см по ширине стены и армировать их аналогичным образом.

Сам ракушняк является материалом, отлично сохраняющим тепло, но кладочные швы образуют многочисленные мостики холода. Поэтому если вы хотите, чтобы в помещении было тепло, стены обязательно придется утеплять.

ГЛОССАРИЙ ТЕРМИНОВ БЕТОННОЙ КЛАДКИ

ГЛОССАРИЙ ТЕРМИНОВ БЕТОННОЙ КЛАДКИ

Блок «А»: Пустотелый кирпич с одним концом, закрытым поперечной перемычкой, а противоположный конец открытым или без торцевой поперечной перемычки. (См. «Блок с открытым концом».)

Поглощение: Разница в количестве воды, содержащейся в бетонной кладке, в условиях насыщения и при сушке, выраженная как вес воды на кубический фут бетона.[4]

Ускоритель: Жидкая или порошковая добавка, добавляемая к вяжущей пасте для ускорения гидратации и ускорения развития прочности. Примером материала ускорителя является нитрит кальция.

Клейкий анкер: Анкерное устройство, которое помещается в предварительно просверленное отверстие и фиксируется химическим составом.

Примесь: Вещество, отличное от предписанных материалов из воды, заполнителя и вяжущих материалов, добавленное в бетон, строительный раствор или раствор для улучшения одного или нескольких химических или физических свойств.[3]

Заполнитель: Инертный гранулированный или порошкообразный материал, такой как природный песок, технологический песок, гравий, щебень, шлак, мелкие частицы и легкий заполнитель, который при связывании цементной матрицей образует бетон, раствор или строительный раствор. [3]

Воздухововлечение: Способность материала или процесса образовывать систему равномерно распределенных микроскопических пузырьков воздуха в цементной пасте для повышения удобоукладываемости или долговечности получаемого продукта.Некоторые примеси действуют как воздухововлекающие агенты.

Анкер: Металлический стержень, стяжка, болт или ремень, используемый для крепления кладки к другим элементам. Может быть отлит, приклеен, расширен или прикреплен к каменной кладке. [1]

Угол: Секция из конструкционной стали с двумя опорами, соединенными под углом 90 градусов друг к другу. Используется в качестве перемычки для поддержки кирпичной кладки над проемами, такими как двери или окна, вместо каменной арки или усиленной каменной перемычки. Также используется как полка для вертикальной поддержки облицовки каменной кладкой.Иногда его называют разгрузочным углом.

Арка: Вертикально изогнутый сжимаемый элемент конструкции, охватывающий отверстия или углубления. Также может быть построена плоская, используя специальные формы кладки или специально размещенные блоки.

Площадь, поперечное сечение брутто: Площадь, ограниченная наружными размерами кладки в рассматриваемой плоскости. Это включает в себя общую площадь секции, перпендикулярной направлению нагрузки, включая области внутри ячеек и пустот.[1]

Площадь, нетто-поперечное сечение: Площадь каменных блоков, раствора и раствора, пересекаемых рассматриваемой плоскостью, на основе наружных размеров и без учета площади всех пустот, таких как незаращенные ядра, открытые пространства или любые другие участки, лишенные кладки. [1]

Осевая нагрузка: Нагрузка, действующая на стену или другой элемент конструкции и действующая параллельно оси элемента. Осевые нагрузки обычно действуют в вертикальном направлении, но могут быть иными в зависимости от типа и ориентации элемента.

Основа: Стена или поверхность, к которой крепится шпон. Материал основы может быть бетоном, каменной кладкой, стальным или деревянным каркасом. [1]

Балка: Структурный элемент, обычно горизонтальный, сконструированный таким образом, чтобы в первую очередь противостоять изгибу.

Полированный блок: (см. «Шлифованный торцевой блок»)

Площадь засыпки: Площадь поверхности кирпичной кладки, которая контактирует с раствором в плоскости стыка раствора.

Цемент для доменного шлака: Цемент с добавкой доменного шлака.

Смешанный цемент: Портландцемент или портландцемент с воздухововлекающими добавками, смешанный путем смешивания с такими материалами, как доменный шлак или пуццолан, которые обычно представляют собой летучую золу. Может использоваться как альтернатива портландцементу в растворах.

Блок: Сплошной или полый блок размером больше кирпича. (См. Также «Бетонный блок, бетонный блок, каменный блок»)

Блок-машина: Оборудование, используемое для формования, уплотнения и уплотнения форм при производстве бетонных блоков.

Связь: (1) Расположение единиц для обеспечения прочности, устойчивости или уникального визуального эффекта, создаваемого укладкой единиц по заданной схеме. См. Ссылку 6 для иллюстраций и описаний типичных рисунков кладки. (2) Физический адгезив или механическое связывание между каменными блоками, раствором, затиркой и арматурой. (3) Для соединения плит или кирпичной кладки.

Связующая балка: (1) Заливанный раствор или ряды блоков каменной кладки, усиленные продольными стержнями и предназначенные для восприятия продольных изгибающих и растягивающих усилий, которые могут возникать в кирпичной стене.(2) Горизонтальный залитый цементным раствором элемент в кладке, в который заделана арматура.

Блок связующей балки: Пустотелый блок с вдавленными перемычками или с «выбиваемыми» перемычками (которые удаляются перед укладкой) для размещения горизонтального армирования и раствора.

Разрыватель адгезии: Материал, используемый для предотвращения склеивания между двумя поверхностями.

Bond, работающий: Размещение блоков кладки таким образом, чтобы стыки головок в последовательных рядах были смещены по горизонтали, по крайней мере, на четверть длины блока.[1] Центрирование шарниров головки над блоком ниже, называемое центральным или половинным соединением, является наиболее распространенной формой скользящего соединения. Горизонтальное смещение между шарнирами головки в последовательных рядах на одну треть и четверть единицы длины называется третьей связкой и четвертью соответственно.

Связка, стопка: Для структурного проектирования Требования Строительного кодекса для каменных конструкций рассматривают всю кладку, не уложенную непрерывным соединением, в качестве штабельной фиксации. [1] В общем случае под укладкой штабелей обычно подразумевается кладка, при которой стыки головок в последовательных рядах выравниваются по вертикали.Также называется отвесом, прямым стеком, домкратом, домкратом и шахматной доской.

Прочность сцепления: Сопротивление отделению раствора от каменных блоков и раствора и раствора от арматурной стали и других материалов, с которыми он контактирует.

Кирпич: Сплошная или пустотная кладка из бетона, глины или камня.

Консоль: Элемент конструктивно поддерживается только на одном конце посредством фиксированного соединения.Противоположный конец не имеет структурной опоры.

Блок крышки: Сплошная плита, используемая в качестве блока колпачка. Может содержать гребни, скосы или откосы для облегчения дренажа. (См. Также «Копинг-блок».)

Полость: Постоянное воздушное пространство между слоями кладки или между кладкой и ее подпорной системой. Обычно толщина более 2 дюймов (51 мм). (См. «Воротник».)

Ячейка: Полое пространство в бетонной кладке, образованное лицевыми панелями и перемычками.Также называется ядром.

Цементный материал: Общий термин для любого неорганического материала, включая цемент, пуццолановые или другие мелкодисперсные минеральные добавки или другие химически активные добавки, или смесь таких материалов, которая затвердевает и приобретает прочность за счет химической реакции с водой. В основном цементирующими материалами считаются: портландцемент, гидравлические цементы, известковая замазка, гашеная известь, пуццоланы и измельченный гранулированный доменный шлак. [3]

Отверстие для прочистки / промывки: Отверстие достаточного размера и с достаточным расстоянием, чтобы можно было удалить мусор со дна пространства для раствора.Обычно располагается в первом ряду кладки. [2]

Строительство в холодную погоду: Процедуры, используемые для строительства кладки, когда температура окружающего воздуха или температура кладки ниже 40 ° F (4,4 ° C).

Манжета: Вертикальное продольное пространство между слоями кладки или между слоями кладки и опорной конструкцией, иногда заполненное строительным раствором или раствором. Обычно толщина менее 2 дюймов (51 мм). [1] (См. Также «Полость».)

Цвет (пигмент): Совместимая, стойкая к окраске, химически стабильная добавка, придающая цементной матрице ее окраску.

Колонна: (1) В конструкциях — относительно длинный и тонкий структурный элемент сжатия, такой как стойка, стойка или распорка. Обычно вертикальная колонна поддерживает нагрузки, которые действуют в основном в направлении ее продольной оси. (2) Для целей проектирования изолированный вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к ​​толщине, не превышает его толщины в 3 раза, а высота более чем в 4 раза больше толщины. [1]

Комбинированное действие: Передача напряжения между компонентами элемента, спроектированного таким образом, что при сопротивлении нагрузкам комбинированные компоненты действуют вместе как единый элемент.[1]

Прочность на сжатие: Максимальная сжимающая нагрузка, которую будет выдерживать образец, деленная на чистую площадь поперечного сечения образца.

Прочность на сжатие кладки: Максимальное сопротивление сжатию на единицу чистой площади поперечного сечения кладки, определяемое испытанием призм кладки или как функция отдельных блоков кладки, раствора и раствора в соответствии с пп. 2. [2] (См. Также «Расчетная прочность кладки на сжатие».)

Бетон: Композитный материал, который состоит из водореактивной вяжущей среды, воды и заполнителя (обычно комбинации мелкого заполнителя и крупного заполнителя) с добавками или без них.В портландцементном бетоне вяжущее вещество представляет собой смесь портландцемента, воды и может содержать примеси.

Бетонный блок: Пустотелый или сплошной бетонный блок. Больше по размеру, чем бетонный кирпич.

Бетонный кирпич: Пустотелый или сплошной бетонный блок меньше по размеру, чем бетонный блок.

Бетонный блок: Пустотелый или сплошной блок, изготовленный с использованием низкочастотной вибрации высокой амплитуды для уплотнения бетона жесткой или чрезвычайно сухой консистенции.

Соединитель: Механическое устройство для скрепления двух или более частей, частей или элементов вместе; Включает анкеры, стенные анкеры и крепеж. Может быть как структурным, так и неструктурным. [1]

Соединитель, стяжка: Металлическое приспособление, используемое для соединения слоев кирпичной кладки в многослойной стене или для прикрепления облицовки кладки к ее основе. [1] (См. Также «Якорь»)

Контрольный шов: Сплошной несвязанный шов в каменной кладке, который формируется, распиливается или обрабатывается в каменной конструкции для регулирования местоположения и количества трещин и разделений, возникающих в результате изменения размеров различных частей конструкции, тем самым предотвращая развитие высоких напряжений. .

Колпачок: Материалы или элементы кладки, используемые для формирования отделки верха стены, опоры, дымохода или пилястры для защиты кладки внизу от проникновения воды.

Опорный блок: Сплошной бетонный блок, предназначенный для использования в качестве верхнего готового слоя при возведении стен.

Corbel: Проекция последовательных рядов с лицевой стороны кладки. [1]

Ядро: (см. «Ячейка»)

Коррозионно-стойкий: Материал, обработанный или покрытый для замедления коррозионного воздействия.Примером может служить сталь, оцинкованная после изготовления.

Курс: Горизонтальный слой кирпичной кладки в стене или, что гораздо реже, изогнутый над аркой.

Контроль трещин: Методы, используемые для контроля степени, размера и местоположения трещин в кирпичной кладке, включая арматурную сталь, контрольные швы и стабильность размеров каменных материалов.

Cull: Каменная кладка, которая не соответствует стандартам или спецификациям и поэтому была отклонена.

Отверждение: (1) Поддержание надлежащих условий влажности и температуры во время начального схватывания для развития необходимой прочности и уменьшения усадки изделий, содержащих портландцемент. (2) Начальный период времени, в течение которого цементные материалы набирают прочность.

Гидроизоляция: Обработка кирпичной кладки для замедления прохождения или поглощения воды или водяного пара путем нанесения подходящего покрытия или мембраны на открытые поверхности или с помощью подходящей добавки или обработанного цемента.

Контроль влажности: Непроницаемый горизонтальный слой для предотвращения вертикального проникновения воды в стену или другой элемент кладки. Влажная проверка состоит либо из слоя твердой кладки, металла или тонкого слоя асфальтового или битумного материала. Как правило, его устанавливают рядом с грунтом, чтобы предотвратить миграцию влаги вверх за счет капиллярного действия.

Мембрана: Система крыши или пола, предназначенная для передачи поперечных сил на стены или другие элементы сопротивления поперечной нагрузке.[1]

Фактический размер: Измеренный размер бетонного блока или сборки.

Размер, номинал: Указанный размер плюс припуск на строительные швы, обычно ⅜ дюйма (9,5 мм). Номинальные размеры обычно указываются целыми числами. Сначала указывается ширина (толщина), затем высота, а затем длина. [1]

Размер, указанный: Размеры, указанные для изготовления или конструкции узла, соединения или элемента.Если не указано иное, все расчеты основаны на указанных размерах. Фактические размеры могут отличаться от указанных в допустимых отклонениях. [1]

Дюбель: Металлический арматурный стержень, используемый для соединения кирпичной кладки или бетона.

Drip: Канавка или прорезь, вырезанная под и немного позади передней кромки выступающего элемента или элемента, такого как подоконник, перемычка или колпак, для стекания дождевой воды и предотвращения ее попадания в стену.

Усадка при высыхании: Изменение линейных размеров бетонной стены или блока из-за высыхания.

Сухая стопка: Кладка кладка без раствора.

Эксцентриситет: Расстояние между равнодействующей приложенной нагрузки и центральной осью элемента кладки под нагрузкой.

Эффективная высота: Чистая высота связанного элемента между боковыми опорами и используется для расчета коэффициента гибкости элемента.[1]

Эффективная толщина: Предполагаемая толщина элемента, используемая для расчета коэффициента гибкости.

Выцветание: Отложение или корка растворимых солей (обычно белого цвета), которые могут образовываться на поверхности камня, кирпича, бетона или раствора, когда влага проходит через материалы кладки и испаряется на поверхности. В новом строительстве иногда называют новостройкой цветение. Как только структура высыхает, налет обычно исчезает или удаляется водой.

Эквивалентная толщина: Толщина твердого тела, до которой полый элемент был бы уменьшен, если бы материал в модуле был преобразован в элемент с такими же размерами поверхности (высота и длина), но без пустот. Эквивалентная толщина 100% твердого блока равна фактической толщине. Используется в основном для определения показателей огнестойкости кладки.

Расширительный анкер: Анкерное устройство (основанное на фрикционном захвате), в котором расширяемое гнездо расширяется, вызывая клин, когда в него затягивается болт.

Лицевая сторона: (1) Поверхность стены или кирпичной кладки. (2) Поверхность объекта, предназначенная для обнажения в готовой каменной кладке.

Лицевая оболочка: Наружная стена пустотелого бетонного блока. [5]

Засыпка облицовочного раствора: Пустотелая кладочная конструкция, при которой раствор наносится только на горизонтальную поверхность лицевых панелей устройства и стыки головок на глубину, равную толщине лицевой оболочки. На поперечные перемычки агрегата раствор не наносится.(См. Также «Засыпка сплошным раствором.»)

Облицовка: Любой материал, составляющий часть стены и используемый в качестве отделочной поверхности.

Крепеж: Устройство, используемое для крепления компонентов к кирпичной кладке, как правило, неструктурного характера.

Огнестойкость: Рейтинг, присвоенный стенам, указывающий на продолжительность времени, в течение которого стена выступает в качестве барьера для прохождения пламени, горячих газов и тепла, когда подвергается стандартному испытанию на огонь и струю из шланга. Для кладки огнестойкость чаще всего определяется на основе эквивалентной толщины кладки и типа заполнителя.

Оклад: Тонкий непроницаемый материал, помещаемый в швы раствора и через воздушные пространства в кирпичной кладке для предотвращения проникновения воды и облегчения отвода воды.

Летучая зола: Мелкодисперсный остаток, образующийся в результате сгорания измельченного или порошкообразного угля.

Опора: Конструктивный элемент, передающий нагрузки непосредственно на почву.

Стойкость к замораживанию-оттаиванию: Способность противостоять повреждениям от циклического замораживания и оттаивания влаги в материалах и возникающих в результате расширения и сжатия.

Полная засыпка раствором: Кладка, при которой раствор наносится на всю горизонтальную поверхность кирпичной кладки и стыки головок на глубину, равную толщине лицевой оболочки. (См. Также «Засыпка из облицовочного раствора».)

Кладка стеклопакета: Кладка состоит из стеклопакетов, скрепленных раствором. [1]

Глазурованный блок: Бетонный блок с постоянной гладкой облицовкой из смолистой плитки, нанесенной в процессе производства.Также называется блоком с предисловием.

Блок шлифованной поверхности: Блок бетонной кладки, в котором поверхность отшлифована до гладкой поверхности, обнажая внутреннюю матрицу и заполнитель блока. Также называется полированным или отточенным блоком.

Затирка: (1) Пластичная смесь вяжущих материалов, заполнителей, воды с добавками или без них, первоначально полученная до консистенции заливки без разделения компонентов во время укладки. [3] (2) Затвердевший эквивалент таких смесей.

Затирка, предварительное напряжение: Вяжущая смесь, используемая для герметизации скрепленных предварительно напряженных арматур. [2]

Затирка, самоуплотняющаяся: Очень жидкая и стабильная затирка, используемая при затирке с высоким и низким подъемом, не требующая уплотнения или обратного уплотнения.

Подъем раствора: Приращение высоты раствора в пределах всей заливки раствора. Заливка раствора состоит из одного или нескольких подъемников раствора. [2]

Заливка раствора: Общая высота кладки, которую необходимо залить перед возведением дополнительной кладки.Заливка раствора состоит из одного или нескольких подъемников раствора. [2]

Кладка с цементным раствором: (1) Кладка из полых блоков, в которых полые ячейки заполнены цементным раствором, или многослойная конструкция, в которой пространство между слоями плотно заполнено цементным раствором. (2) Строительство каменной кладки с использованием сплошных блоков, в которых внутренние швы и пустоты заполняются раствором.

Затирка, высокий подъем: Техника затирки кладки в лифтах на всю высоту стены.

Заливка швов, низкий подъем: Метод затирки швов при возведении стены, обычно с использованием строительных лесов или скрепляющих балок по высоте, но не более 4–6 футов (1219–1829 мм), в зависимости от ограничений кода.

Блок «H»: Пустотелый кирпич без поперечных перемычек на обоих концах, образующих «H» в поперечном сечении. Используется при армированной кладке. (См. Также «Блок с открытым концом».)

Заголовок: Блок кладки, соединяющий два или более смежных слоя кладки.Также называется связкой. [1]

Высота стены: (1) Расстояние по вертикали от фундаментной стены или другой подобной промежуточной опоры до верха стены. (2) Расстояние по вертикали между промежуточными опорами.

Отношение высоты к толщине: Высота кирпичной стены, деленная на ее номинальную толщину. Толщина стенок полости принимается как общая толщина за вычетом ширины полости.

Заливка швов с высоким подъемом: (см. «Заливка швов с высоким подъемом.”)

Пустотелый кирпич: Блок, чистая площадь поперечного сечения которого в любой плоскости, параллельной опорной поверхности, составляет менее 75% от общей площади поперечного сечения, измеренной в той же плоскости. [4]

Хонингованный блок: (См. «Шлифованный торцевой блок»)

Строительство в жаркую погоду: Процедуры, используемые для строительства кладки, когда температура окружающего воздуха превышает 100 ° F (37,8 ° C) или температура превышает 90 ° F (32,2 ° C) при скорости ветра более 8 миль в час (13 км / ч) .

Осмотр: Наблюдения для проверки того, что кладка соответствует требованиям действующих стандартов проектирования и контрактной документации.

Блок косяка: Блок, специально сформированный для косяка окон или дверей, обычно с вертикальной прорезью для установки оконных рам и т. Д. Также называется блоком створки.

Соединение: Поверхность, на которой два элемента соединяются или соприкасаются. Если они скреплены строительным раствором, объем, заполненный строительным раствором, является стыком.

Усиление швов: Стальная проволока, помещенная в стыки раствора строительного раствора (поверх лицевых панелей в пустотелой кладке). Узлы усиления многопроволочного соединения имеют поперечные проволоки, приваренные между продольными проволоками через равные промежутки времени.

Круг: (1) Расстояние, на котором две планки перекрывают друг друга при формировании стыка. (2) Расстояние, на которое одна кладка простирается над другой.

Соединение внахлест: Соединение между арматурной сталью, образованное перекрытием концов арматуры.

Боковая опора: Средства крепления элементов конструкции в горизонтальном пролете колоннами, контрфорсами, пилястрами или поперечными стенами или в вертикальном пролете балками, перекрытиями, фундаментами или крышами.

Легкий заполнитель: Природный или промышленный заполнитель низкой плотности, такой как вспученная или спеченная глина, сланец, сланец, диатомовый сланец, перлит, вермикулит, шлак, природная пемза, вулканические шлаки, диатомит, спеченная летучая зола или промышленные золы.

Блок из легкого бетона: Блок, плотность которого в сушильном шкафу составляет менее 105 фунтов / фут ³ (1,680 кг / м ³ ). [4]

Известь: Оксид кальция (CaO), общий термин для различных химических и физических форм негашеной извести, гашеной извести и гидравлической гашеной извести.

Перемычка: Балка, устанавливаемая или сооружаемая над проемом в стене, чтобы выдерживать наложенную нагрузку.

Блок перемычки: П-образный блок каменной кладки, размещаемый открытой стороной вверх для размещения горизонтального армирования и раствора для образования непрерывной балки.Также называется блоком каналов.

Несущая: (см. «Стена, несущая»)

Заливка швов с низким подъемом: (см. «Заливка швов с низким подъемом»)

Произведенная кладка: Искусственный негорючий строительный продукт, предназначенный для ручной укладки и соединения с помощью раствора, раствора или других методов. [5]

Каменная кладка: Набор элементов каменной кладки, соединенных раствором, раствором или другими приемлемыми методами. [5]

Кладочный цемент: (1) Вяжущий материал, смешанный с мельницей, в который добавляется песок и вода для приготовления раствора.(2) Гидравлический цемент, производимый для использования в растворах при кладке.

Среднетяжелый бетонный блок: Блок, плотность которого в сушильном шкафу составляет не менее 105 фунтов / фут ³ (1680 кг / м ³ ), но менее 125 фунтов / фут (2000 кг / м ³ ). [4]

Метрика: Международная система (SI), стандартная международная система измерения. Твердометрия относится к продуктам или материалам, изготовленным с указанными метрическими размерами. Мягкая метрика относится к продуктам или материалам, изготовленным с указанными на английском языке размерами, а затем преобразованными в метрические размеры.

Состав смеси: Пропорции материалов, используемых для изготовления раствора, раствора или бетона.

Модульное согласование: Обозначение каменных блоков, дверных и оконных рам и других строительных компонентов, которые сочетаются друг с другом во время строительства без индивидуальной настройки.

Модульная конструкция: Конструкция со стандартными единицами измерения или размерами для гибкости и разнообразия в использовании.

Содержание влаги: Количество воды, содержащейся в установке на момент отбора проб, выраженное в процентах от общего количества воды в установке при насыщении.[4]

Раствор: (1) Смесь вяжущих материалов, мелкозернистого заполнителя и воды с добавками или без них, используемая для создания блоков каменной кладки. [3] (2) Затвердевший эквивалент таких смесей.

Заливка строительного раствора: Горизонтальный слой строительного раствора, используемый для укладки кирпичной кладки.

Раствор: (см. «Связь»)

Раствор, слой: Горизонтальный слой раствора между каменными блоками. [1]

Строительный шов, головка: Вертикальный растворный шов, помещенный между каменными блоками в пределах ширины.[1]

Профиль шва: Готовая форма открытой части шва. Общие профили включают:

• Вогнутое: производится с помощью закругленной фуганки, это стандартный раствор, если не указано иное. Рекомендуется для наружных стен, так как легко проливает воду.
• Грабли: соединение, в котором от до ½ дюйма (от 6,4 до 13 мм) удалено с внешней стороны соединения.
• Поражение: соединение приблизительно заподлицо. См. Также «Strike.”

Сечение нетто: Минимальное сечение рассматриваемого стержня.

Без нагрузки: (см. «Стена, без нагрузки»)

Бетонный блок нормального веса: Блок, плотность которого в сушильном шкафу составляет 125 фунтов / фут ³ (2000 кг / м ³ ) или больше. [4]

Блок с открытым концом: Полый блок с одним или обоими открытыми концами. Используется в основном с усиленной кладкой. (См. Блок «A» и блок «H».)

Parging: (1) Покрытие из строительного раствора, которое может содержать гидроизоляционные ингредиенты, на поверхности. (2) Процесс нанесения такого покрытия.

Пирс: Изолированная каменная колонна или несущая стена, не прикрепленные по бокам к связанной кладке. Что касается конструкции, то вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к ​​его толщине, не менее чем в три раза больше его толщины и не более чем в шесть раз больше его толщины, а высота которого меньше пятикратной его длины.[1]

Пигмент: (см. «Цвет»)

Пилястра: Связанная или шпоночная каменная колонна, построенная как часть стены. Он может быть заподлицо или выступать за одну или обе поверхности стены. Он имеет равномерное поперечное сечение по всей высоте и служит вертикальной балкой, колонной или и тем, и другим.

Блок пилястров: Блоки бетонные, предназначенные для использования при строительстве пилястр и колонн из простой или железобетонной кладки.

Обычная кладка: (см. «Неармированная кладка.”)

Штукатурка: (см. «Штукатурка»)

Пластификатор: Ингредиент, такой как добавка, включенный в цементирующий материал для повышения его удобоукладываемости, гибкости или растяжимости.

Последующее натяжение: Метод предварительного напряжения, при котором предварительно напряженные арматуры растягиваются после укладки кладки. [1] См. Также «Стена, предварительно напряженная».

Арматура для предварительного напряжения: Стальной элемент, такой как проволока, стержень или прядь, используемый для создания предварительного напряжения в кладке.[1]

Призма: Небольшая сборка, сделанная из блоков каменной кладки и раствора, а иногда и раствора. В основном используется в целях контроля качества для оценки прочности полных элементов кладки.

Прочность призмы: Максимальное сопротивление сжатию на единицу чистой площади поперечного сечения кладки, определенное испытанием призм кладки.

Спецификации проекта: Письменные документы, определяющие требования к проекту в соответствии с параметрами услуг и другими конкретными критериями, установленными владельцем или агентом владельца.

Обеспечение качества: Административные и процедурные требования, установленные контрактной документацией и кодексом, чтобы гарантировать, что возведенная кладка соответствует контрактным документам. [1]

Контроль качества: Запланированная система действий, используемая для обеспечения уровня качества, отвечающего потребностям пользователей и использования такой системы. Цель контроля качества — предоставить систему, которая будет безопасной, адекватной, надежной и экономичной.Общая программа включает в себя интегрирующие факторы, включая: надлежащую спецификацию; производство в полном соответствии с требованиями спецификации; проверка, чтобы определить, соответствуют ли полученные материал, продукт и услуга спецификациям; и обзор использования для определения любых необходимых изменений в спецификациях.

Армированная кладка: (1) Кладка, содержащая арматуру в швах раствора или заполненных цементным раствором ядрах, используемых для сопротивления нагрузкам. (2) Блочная кладка, в которой арматура заделана таким образом, что материалы компонентов действуют вместе, чтобы противостоять приложенным силам.

Арматурная сталь: Сталь, заделанная в кладку таким образом, что два материала действуют вместе, чтобы противостоять силам.

Замедлитель схватывания: Ингредиент или добавка в строительный раствор, замедляющий схватывание или затвердевание, чаще всего в виде тонко измельченного гипса.

Ребристый блок: Блок с выступающими ребрами (с прямоугольным или круглым профилем) на лицевой стороне для эстетических целей. Также называется рифленым.

Блок створки: (см. «Блок косяка.”)

Балочный блок: Блок с канавками на лицевой стороне для эстетических целей. Например, канавки могут имитировать стыки с наклоном.

Сетчатый блок: Открытый каменный блок, используемый в декоративных целях или для частичного экранирования участков от солнца или от посторонних глаз.

Корпус: (См. «Лицевая оболочка.»)

Опора и распорки: Стойки или стойки, используемые для временной поддержки элементов во время строительства.

Усадка: Уменьшение объема из-за потери влаги, снижения температуры или карбонизации вяжущего материала.

Подоконник: Плоский или слегка скошенный элемент, устанавливаемый горизонтально у основания проема в стене.

Простая опора: Элемент конструктивно поддерживается сверху и снизу или с обеих сторон посредством штифтового соединения, которое не предполагает передачи момента.

Коэффициент гибкости: (1) Отношение эффективной высоты элемента к радиусу вращения. (2) Отношение высоты элемента к толщине.

Осадка: (1) Падение высоты цементного материала от его первоначальной формы в пластичном состоянии.(2) Стандартное измерение пластичного вяжущего материала для определения его текучести и удобоукладываемости.

Блок осадки: Блок бетонной кладки, изготовленный таким образом, что он неравномерно проседает или проседает до затвердевания.

Гофрированный шов: Шов с раствором, заполненный после укладки элементов путем «забивания» раствора краем кельмы.

Каменный блок: Блок, чистая площадь поперечного сечения которого в каждой плоскости, параллельной опорной поверхности, составляет 75 процентов или более от его общей площади поперечного сечения, измеренной в той же плоскости.[4] Обратите внимание, что канадские стандарты определяют твердое тело как 100% твердое вещество.

Выкрашивание: Отслаивание или раскалывание из-за внутренних или внешних сил, таких как мороз, давление, изменение размеров после установки, вибрация, удар или какое-либо сочетание.

Указанные размеры: (см. «Указанные размеры»)

Установленная прочность на сжатие кладки, f ’: Минимальная прочность на сжатие кладки, требуемая контрактной документацией, на которой основывается проект (выраженная в единицах силы на единицу чистой площади поперечного сечения).[1]

Раздельный блок: Бетонная кладка с одной или несколькими гранями, специально сломанными для получения грубой текстуры в эстетических целях. Также называется каменным блоком или каменным блоком.

Хомут: Усиление сдвига в изгибающемся элементе. [1]

Штрих: Для отделки шва с раствором одним движением кельмы или специального инструмента, одновременно удаляя выдавленный раствор и выравнивая поверхность раствора, оставшегося в шве.

Штукатурка: Комбинация цемента и заполнителя, смешанная с подходящим количеством воды, для образования пластичной смеси, которая будет прилипать к поверхности и сохранять наложенную на нее текстуру.

Темп: Для увлажнения и перемешивания раствора до нужной консистенции.

Температурное движение: Изменение размеров из-за изменения температуры.

Галстук: (см. «Соединитель, галстук.»)

Допуск: Указанный допуск отклоняется от указанного размера, местоположения или размещения.

Инструменты: Сжатие и придание формы поверхности стыка раствора другим инструментом, кроме шпателя. См. «Профиль стыка раствора» для определения общих стыков.

Неармированная кладка: Каменная кладка, при которой сопротивление растяжению кладки учитывается, а сопротивление арматуры, если таковое имеется, не учитывается. Также называется однотонной кладкой. [1]

Шпон, приклеенный: Кладочный шпон прикреплен к основе и поддерживается за счет адгезии.[2]

Шпон, закрепленный на якоре: Кладочный шпон прикреплен к опоре и поддерживается сбоку с помощью анкеров и поддерживается вертикально фундаментом или другими конструктивными элементами.

Шпон, каменная кладка: Кладка, которая обеспечивает отделку стеновой системы и передает внеплоскостные нагрузки непосредственно на основу, но не считается добавляющей нагрузочной способности стеновой системы. [1]

Стена, склеенная: Стена из каменной кладки, в которой две или более ленты склеены и действуют как составная структурная единица.

Стена, полость: Многослойная стена из несоставной кирпичной кладки с непрерывным воздушным пространством внутри стены (с изоляцией или без нее), скрепленная металлическими стяжками. [1]

Стена, композит: Многослойная стена, в которой отдельные элементы кладки действуют вместе, чтобы противостоять приложенным нагрузкам. (См. Также «Составное действие».)

Стена, занавес: (1) Ненесущая стена между колоннами или опорами. (2) Ненесущая внешняя стена, имеющая вертикальную опору только у своего основания или несущую опору через заданные вертикальные интервалы.(3) Наружная ненесущая стена в каркасной конструкции. Такие стены могут быть прикреплены к колоннам, перемычкам или перекрытиям, но не

Стена, фундамент: Стена под полом ближайшего уровня, служащая опорой для стены, опоры, колонны или другой структурной части здания и, в свою очередь, поддерживаемая опорой.

Стена, несущая: Стена, которая выдерживает вертикальную нагрузку в дополнение к собственному весу. Согласно нормативам, стена, несущая вертикальные нагрузки более 200 фунтов / фут (2.9 кН / м) помимо собственного веса. [1]

Стена, многослойная: Стена, состоящая из 2 или более слоев кладки.

Стена, не несущая: Стена, которая не выдерживает вертикальных нагрузок, кроме собственного веса. Согласно нормативам, стена несет вертикальные нагрузки менее 200 фунтов / фут (2,9 кН / м) в дополнение к ее собственному весу. [1]

Стена, панель: (1) Наружная ненесущая стена в каркасной конструкции, полностью поддерживаемая на каждом этаже. (2) Ненесущая наружная кирпичная стена с несущими опорами на каждом этаже.

Стена, перегородка: Внутренняя стена без конструктивного назначения. [2]

Стена, предварительно напряженная: Каменная стена, в которую были введены внутренние сжимающие напряжения для противодействия напряжениям, возникающим в результате приложенных нагрузок. [1]

Стена, армированная: (1) Каменная стена, армированная сталью, заделанной таким образом, что два материала действуют вместе, оказывая сопротивление. (2) Стена, содержащая арматуру, используемую для сопротивления сдвиговым и растягивающим напряжениям.

Стена, подпорная: Стена, предназначенная для предотвращения движения грунта и конструкций, размещенных за стеной.

Стена, ширма: Кирпичная стена, построенная с более чем 25% открытой площади, предназначенная для декоративных целей, как правило, для частичного экранирования участка от солнца или из поля зрения.

Стена, сдвигающаяся: Стена, несущая или ненесущая, сконструированная для противодействия боковым силам, действующим в плоскости стены. [1]

Стена, одинарная: Стена толщиной в один кирпич.

Стена, сплошная кладка: Стена либо построена из сплошных кирпичей, либо построена из пустотелых блоков и залита сплошным раствором.

Стенка: Металлический соединитель, соединяющий кирпичную кладку.

Стенка, фанера: Стенка, используемая для соединения облицовочной фанеры с основой.

Водопроницаемость: Способность воды проникать через такое вещество, как строительный раствор или кирпич.

Гидроизоляция: (1) Методы, используемые для предотвращения проникновения влаги через кладку.(2) Материалы, используемые для предотвращения проникновения влаги через кладку.

Водоотталкивающие свойства: Уменьшение абсорбции.

Водоотталкивающая способность: Материал, добавленный в кладку для повышения сопротивления проникновению воды. Может быть поверхностной обработкой или составной водоотталкивающей добавкой.

Web: Часть пустотелого бетонного блока, соединяющая лицевые оболочки.

Сливное отверстие: Отверстие, оставленное (или вырезанное) в швах раствора или облицовке кладки, для выхода влаги из стены.Обычно располагается сразу над окладом.

Технологичность: Способность раствора или раствора легко укладываться и растекаться.

Wythe: Каждая непрерывная вертикальная секция стены, толщиной одна каменная кладка. [1]

Технологии строительства ракушек — Designing Buildings Wiki

Чтобы помочь в разработке этой статьи, нажмите «Редактировать эту статью» выше. Для получения дополнительной информации см .: Крыша корпуса.

Технологии проектирования и строительства Shell со временем развивались от каменных куполов до кирпича, бетона, стали, а затем и дерева.

Корпуса — это конструкции, окружающие здания с гладкими непрерывными поверхностями (например, своды и купола). Есть мелкие и глубокие раковины. Обычно в верхних частях возникает сжатие, а в нижних — растяжение.

Корпуса обычно изготавливаются с увеличивающейся толщиной от короны к основанию. Это происходит из-за силы тяги, которая увеличивается по направлению к основанию. Однако из-за этого увеличения толщины возникают внутренние напряжения.

Основными элементами кладки являются элементы кладки и заделка раствором.Элементы кладки включают натуральные камни, обработанные камни из карьеров, готовые кирпичи из высушенной на солнце глины и обожженные кирпичи в печах. Строительный раствор в кладке превратился из примитивной глины, природного битума в смесь извести, песка и цементного раствора.

Из этих простых строительных материалов были разработаны различные структурные и архитектурные формы. Комбинации использовались для создания множества геометрических форм и узоров.

Со структурной точки зрения кладка представляет собой однородный материал.Прочность кладки ограничивается самыми слабыми ее стыками. Его несущая способность во многом зависит от прочности раствора. Допустимые напряжения в кладке подразделяются на осевые при сжатии, изгиб при сжатии, изгиб при растяжении и сдвиг.

Современные тонкие бетонные корпуса происходят от древних римских сводов. Бетон имеет ряд преимуществ по сравнению с каменными оболочками. Бетон — это промышленный материал, который хорошо подходит для крупномасштабных работ. Он может выдерживать сжимающие и сдвиговые усилия, во много раз превышающие кирпичную и каменную кладку.Бетон находит применение в более тонких и больших конструкциях. Гладкость и однородность бетона делают его монолитным материалом. Бетон может выдерживать растяжение, сжатие, сдвиг, изгиб и кручение по сравнению с кирпичной или каменной кладкой.

Развитие цемента, заполнителя и железобетона сделало возможным строительство тонких оболочек.

Корпуса стволов представляют собой односторонние арочные «плиты», проложенные между двумя параллельными продольными опорами. Есть длинные стволы и короткие стволы.Длинные стволы ведут себя как балка, в то время как у коротких стволов верхние поверхности действуют как ряд смежных дуг.

Коноидальный относится к геометрической оболочке, образованной вращением параболы, эллипса или гиперболы вокруг одной оси. Коноиды состоят из двух директрис и двух образующих прямых.

Это оболочки, которые выступают наружу из ключевых точек опоры. Консольные конструкции из тонкой оболочки создают ощущение плавания. Как и консольная балка, в поперечном сечении тонкой консольной оболочки видны зоны с напряжениями сжатия и растяжения, которые передаются на опоры арматурой и бетонными массами.

Технологии строительства ракушек — Designing Buildings Wiki

Чтобы помочь в разработке этой статьи, нажмите «Редактировать эту статью» выше. Для получения дополнительной информации см .: Крыша корпуса.

Технологии проектирования и строительства Shell со временем развивались от каменных куполов до кирпича, бетона, стали, а затем и дерева.

Корпуса — это конструкции, окружающие здания с гладкими непрерывными поверхностями (например, своды и купола). Есть мелкие и глубокие раковины.Обычно в верхних частях возникает сжатие, а в нижних — растяжение.

Корпуса обычно изготавливаются с увеличивающейся толщиной от короны к основанию. Это происходит из-за силы тяги, которая увеличивается по направлению к основанию. Однако из-за этого увеличения толщины возникают внутренние напряжения.

Основными элементами кладки являются элементы кладки и заделка раствором. Элементы кладки включают натуральные камни, обработанные камни из карьеров, готовые кирпичи из высушенной на солнце глины и обожженные кирпичи в печах.Строительный раствор в кладке превратился из примитивной глины, природного битума в смесь извести, песка и цементного раствора.

Из этих простых строительных материалов были разработаны различные структурные и архитектурные формы. Комбинации использовались для создания множества геометрических форм и узоров.

Со структурной точки зрения кладка представляет собой однородный материал. Прочность кладки ограничивается самыми слабыми ее стыками. Его несущая способность во многом зависит от прочности раствора.Допустимые напряжения в кладке подразделяются на осевые при сжатии, изгиб при сжатии, изгиб при растяжении и сдвиг.

Современные тонкие бетонные корпуса происходят от древних римских сводов. Бетон имеет ряд преимуществ по сравнению с каменными оболочками. Бетон — это промышленный материал, который хорошо подходит для крупномасштабных работ. Он может выдерживать сжимающие и сдвиговые усилия, во много раз превышающие кирпичную и каменную кладку. Бетон находит применение в более тонких и больших конструкциях. Гладкость и однородность бетона делают его монолитным материалом.Бетон может выдерживать растяжение, сжатие, сдвиг, изгиб и кручение по сравнению с кирпичной или каменной кладкой.

Развитие цемента, заполнителя и железобетона сделало возможным строительство тонких оболочек.

Корпуса стволов представляют собой односторонние арочные «плиты», проложенные между двумя параллельными продольными опорами. Есть длинные стволы и короткие стволы. Длинные стволы ведут себя как балка, в то время как у коротких стволов верхние поверхности действуют как ряд смежных дуг.

Коноидальный относится к геометрической оболочке, образованной вращением параболы, эллипса или гиперболы вокруг одной оси. Коноиды состоят из двух директрис и двух образующих прямых.

Это оболочки, которые выступают наружу из ключевых точек опоры. Консольные конструкции из тонкой оболочки создают ощущение плавания. Как и консольная балка, в поперечном сечении тонкой консольной оболочки видны зоны с напряжениями сжатия и растяжения, которые передаются на опоры арматурой и бетонными массами.

Технологии строительства ракушек — Designing Buildings Wiki

Чтобы помочь в разработке этой статьи, нажмите «Редактировать эту статью» выше. Для получения дополнительной информации см .: Крыша корпуса.

Технологии проектирования и строительства Shell со временем развивались от каменных куполов до кирпича, бетона, стали, а затем и дерева.

Корпуса — это конструкции, окружающие здания с гладкими непрерывными поверхностями (например, своды и купола). Есть мелкие и глубокие раковины.Обычно в верхних частях возникает сжатие, а в нижних — растяжение.

Корпуса обычно изготавливаются с увеличивающейся толщиной от короны к основанию. Это происходит из-за силы тяги, которая увеличивается по направлению к основанию. Однако из-за этого увеличения толщины возникают внутренние напряжения.

Основными элементами кладки являются элементы кладки и заделка раствором. Элементы кладки включают натуральные камни, обработанные камни из карьеров, готовые кирпичи из высушенной на солнце глины и обожженные кирпичи в печах.Строительный раствор в кладке превратился из примитивной глины, природного битума в смесь извести, песка и цементного раствора.

Из этих простых строительных материалов были разработаны различные структурные и архитектурные формы. Комбинации использовались для создания множества геометрических форм и узоров.

Со структурной точки зрения кладка представляет собой однородный материал. Прочность кладки ограничивается самыми слабыми ее стыками. Его несущая способность во многом зависит от прочности раствора.Допустимые напряжения в кладке подразделяются на осевые при сжатии, изгиб при сжатии, изгиб при растяжении и сдвиг.

Современные тонкие бетонные корпуса происходят от древних римских сводов. Бетон имеет ряд преимуществ по сравнению с каменными оболочками. Бетон — это промышленный материал, который хорошо подходит для крупномасштабных работ. Он может выдерживать сжимающие и сдвиговые усилия, во много раз превышающие кирпичную и каменную кладку. Бетон находит применение в более тонких и больших конструкциях. Гладкость и однородность бетона делают его монолитным материалом.Бетон может выдерживать растяжение, сжатие, сдвиг, изгиб и кручение по сравнению с кирпичной или каменной кладкой.

Развитие цемента, заполнителя и железобетона сделало возможным строительство тонких оболочек.

Корпуса стволов представляют собой односторонние арочные «плиты», проложенные между двумя параллельными продольными опорами. Есть длинные стволы и короткие стволы. Длинные стволы ведут себя как балка, в то время как у коротких стволов верхние поверхности действуют как ряд смежных дуг.

Коноидальный относится к геометрической оболочке, образованной вращением параболы, эллипса или гиперболы вокруг одной оси. Коноиды состоят из двух директрис и двух образующих прямых.

Это оболочки, которые выступают наружу из ключевых точек опоры. Консольные конструкции из тонкой оболочки создают ощущение плавания. Как и консольная балка, в поперечном сечении тонкой консольной оболочки видны зоны с напряжениями сжатия и растяжения, которые передаются на опоры арматурой и бетонными массами.

Технологии строительства ракушек — Designing Buildings Wiki

Чтобы помочь в разработке этой статьи, нажмите «Редактировать эту статью» выше. Для получения дополнительной информации см .: Крыша корпуса.

Технологии проектирования и строительства Shell со временем развивались от каменных куполов до кирпича, бетона, стали, а затем и дерева.

Корпуса — это конструкции, окружающие здания с гладкими непрерывными поверхностями (например, своды и купола). Есть мелкие и глубокие раковины.Обычно в верхних частях возникает сжатие, а в нижних — растяжение.

Корпуса обычно изготавливаются с увеличивающейся толщиной от короны к основанию. Это происходит из-за силы тяги, которая увеличивается по направлению к основанию. Однако из-за этого увеличения толщины возникают внутренние напряжения.

Основными элементами кладки являются элементы кладки и заделка раствором. Элементы кладки включают натуральные камни, обработанные камни из карьеров, готовые кирпичи из высушенной на солнце глины и обожженные кирпичи в печах.Строительный раствор в кладке превратился из примитивной глины, природного битума в смесь извести, песка и цементного раствора.

Из этих простых строительных материалов были разработаны различные структурные и архитектурные формы. Комбинации использовались для создания множества геометрических форм и узоров.

Со структурной точки зрения кладка представляет собой однородный материал. Прочность кладки ограничивается самыми слабыми ее стыками. Его несущая способность во многом зависит от прочности раствора.Допустимые напряжения в кладке подразделяются на осевые при сжатии, изгиб при сжатии, изгиб при растяжении и сдвиг.

Современные тонкие бетонные корпуса происходят от древних римских сводов. Бетон имеет ряд преимуществ по сравнению с каменными оболочками. Бетон — это промышленный материал, который хорошо подходит для крупномасштабных работ. Он может выдерживать сжимающие и сдвиговые усилия, во много раз превышающие кирпичную и каменную кладку. Бетон находит применение в более тонких и больших конструкциях. Гладкость и однородность бетона делают его монолитным материалом.Бетон может выдерживать растяжение, сжатие, сдвиг, изгиб и кручение по сравнению с кирпичной или каменной кладкой.

Развитие цемента, заполнителя и железобетона сделало возможным строительство тонких оболочек.

Корпуса стволов представляют собой односторонние арочные «плиты», проложенные между двумя параллельными продольными опорами. Есть длинные стволы и короткие стволы. Длинные стволы ведут себя как балка, в то время как у коротких стволов верхние поверхности действуют как ряд смежных дуг.

Коноидальный относится к геометрической оболочке, образованной вращением параболы, эллипса или гиперболы вокруг одной оси. Коноиды состоят из двух директрис и двух образующих прямых.

Это оболочки, которые выступают наружу из ключевых точек опоры. Консольные конструкции из тонкой оболочки создают ощущение плавания. Как и консольная балка, в поперечном сечении тонкой консольной оболочки видны зоны с напряжениями сжатия и растяжения, которые передаются на опоры арматурой и бетонными массами.

Устранение неполадок | Журнал Concrete Construction

Q Не лучше ли закладывать бетонные блоки полностью, а не просто облицовывать их облицовкой?

Если да, то почему большинство бетонных стен построено с облицовкой из каркаса?

A Заполнение поперечных перемычек раствором незначительно увеличивает прочность бетонной кирпичной стены. Большая часть прочности на изгиб или изгиб бетонной кладки обеспечивается раствором во внешней части стены на внутренней и внешней сторонах.Например, номинальный 8-дюйм. стена построена из типичных пустотелых бетонных блоков с 2 ядрами и 1-дюйм. Толстые лицевые оболочки, полученные путем полной заделки перемычек и лицевых панелей, всего на 8% прочнее, чем такая же стеновая установка с использованием облицовочных пластин.

Для заполнения поперечных перемычек раствором требуется значительно больше времени и усилий. По этой причине поперечные перемычки заполняются только тогда, когда ячейки должны быть залиты раствором. В большинстве стен из каменной кладки залита только часть вертикальных ячеек.Поперечные перемычки должны быть заполнены, чтобы предотвратить вытекание раствора на соседние сердцевины, которые не будут усилены и, следовательно, не залиты раствором.

В некоторых случаях бетонные стены должны быть полностью залиты раствором. В этих случаях блоки закладываются лицевой панелью, как и в случае неармированных бетонных стен. Такой подход облегчает поток раствора от сердцевины к сердцевине.

Кроме того, если не засыпать корссовые сети строительным раствором, снижается риск попадания раствора в камеры.Раствор может препятствовать заполнению ячеек и снижает риск образования пустот в залитых раствором ячейках.

Q Требуются ли контрольные швы для бетонных стен ниже уровня земли?

A Нет. Эти соединения используются для предотвращения растрескивания в местах, где это может быть нежелательным с точки зрения эстетики и где растрескивание может привести к проблемам с проникновением воды.

Стены из бетонной кладки ниже уровня земли должны быть покрыты водонепроницаемой мембраной или покрыты жидкой мембраной в подвале или подвальном помещении.При использовании мембран небольшие трещины перекрываются мембраной. Армирование стыков станины обычно используется для контроля величины усадки.

Кроме того, бетонные стены из кирпичной кладки ниже уровня земли не подвержены таким же колебаниям температуры и влажности, как те, которые испытываются при кирпичной кладке выше уровня земли. В результате движения этих стенок намного меньше, что приводит к меньшей усадке и меньшим движениям, связанным с температурой.

(PDF) Проектирование каменных оболочек с учетом сборки: вычислительный подход

Труды Ежегодного симпозиума МАСС 2017

«Интерфейсы: архитектура.engineering.science »

25 — 28 сентября 2017 г., Гамбург, Германия

Аннет Бёгле, Манфред Громанн (ред.)

Авторские права © 2017 by

Опубликовано Международной ассоциацией оболочек и пространственных структур (IASS) с разрешения.

Проектирование каменных оболочек с учетом сборки: вычислительный подход

Gene T.C. KAO *, a, b, Axel KÖRNERa, Daniel SONNTAGa, Long NGUYENb, Achim MENGESb,

января

KNIPPERSa

* Университет Штутгарта, Keplerstrasse 11, 70174 Штутгарт, Германия

* e-mail:[email protected]

a Институт строительных конструкций и структурного проектирования (ITKE)

b Институт вычислительного проектирования и строительства (ICD)

Штутгартский университет, Кеплерштрассе 11, 70174 Штутгарт, Германия

Аннотация

Настоящая статья предлагает рабочий процесс для проектирования с учетом сборки (AAD) структур каменной кладки, а

представляет интерактивный инструмент в среде САПР, помогающий процессу проектирования при моделировании пошаговой сборки блоков кладки

.Таким образом, проектировщики могут исследовать пространство для проектирования оболочек

каменной кладки и знать о характеристиках конструкции еще до этапа сборки, на этапе раннего проектирования

. Оболочечные конструкции из каменной кладки — это старая строительная техника, которая недавно привлекла большое внимание

из-за новых вычислительных методов. Несмотря на то, что форма такой конструкции оптимизирована для конструктивных характеристик

, ее неполная форма во время строительства часто требует поддержки

ложных конструкций, что может быть обширным, дорогостоящим и трудоемким.Чтобы решить эту нерешенную проблему, мы разработали

стратегию сборки, которая значительно сокращает использование ложных работ, сохраняя при этом

равновесие незавершенной оболочки на каждом этапе сборки. Ключевая идея состоит в том, чтобы вычислить стратегию разборки

, вдохновленную игрой Jenga, а затем отменить ее, чтобы получить фактическую последовательность сборки

блоков каменной кладки. Вместо того, чтобы использовать методы дискретных элементов для прогнозирования структурного поведения блоков

каменной кладки, мы использовали твердотельный динамический решатель на базе графического процессора из движка NVIDIA PhysX

, который обеспечивает очень высокую скорость вычислений при сохранении достаточной точности

для наших целей.Наконец, мы проверили наш метод на 3D-печатных моделях небольшого размера.

Ключевые слова: структура кладки, структура оболочки, последовательность сборки, последовательность разборки, дискретные конструкции, конструкция

с меньшим количеством ложных работ, моделирование дискретных элементов, игровой движок, динамика твердого тела, физическое моделирование.

1. Введение

Оболочечные конструкции играют важную роль как в архитектуре, так и в инженерии из-за их эстетических качеств

и их эффективного несущего свойства, последнее является результатом двойной кривизны

геометрии.

Хотя в настоящее время существует лишь несколько каменных оболочек, в последние несколько лет возродился интерес к каменным каркасам

. Это во многом связано с внедрением новых вычислительных методов

для проектирования и анализа в сочетании со значительным прогрессом в методах цифрового производства.

Текущие исследования, такие как Panozzo et al. [8] продолжает расширять проектное пространство кирпичной кладки

каркасов

конструкций.Несущая способность каменных конструкций сильно ограничивает потенциальное пространство для проектирования

, решением которого является появление новых средств вычислительного проектирования. В частности, проблема

изготовления каменных оболочек с двойной кривизной с блоками индивидуальной формы может быть решена с помощью современных вычислительных средств производства

. Однако до сих пор вопросу сборки

уделялось мало внимания, и на этапе строительства обычно требуются обширные ложные работы, чтобы временно закрепить

недостроенную конструкцию.Необходимость фальшивки по-прежнему является основным недостатком этой строительной техники

.
