Расчет нагрузки деревянной балки онлайн для минимальной прочности и прогиба перекрытия

Задача расчета балки для деревянного перекрытия по прогибу и прочности сводится к тому, чтобы найти поперечное сечение деревянных балок и определить их шаг, чтобы перекрытие было достаточно прочным и было способно выдерживать определенную нагрузку. И для того, чтобы не возникали чрезмерные прогибы, которые могут создавать существенный дискомфорт тем, кто будет ходить по такому перекрытию.

Для этого мы сделали данный калькулятор деревянного перекрытия на прогиб и прочность для деревянной балки.

Порядок работы:
1. Укажите длину пролета балки
2. Укажите шаг балок
3. Укажите расчетную нагрузку на балку (посчитать можно здесь)
4. Укажите сорт дерева (для расчета по прочности)
5. Укажите либо отношение высоты к ширине (h/b), либо напрямую задать ширину с последующим расчетом высоты
6.

Нажать на кнопку «Расчет»

В результате вы получите подбор минимального сечения по прочности и прогибу деревянной балки, и на основании этих значений подбор окончательного варианта сечения и площадь для рационального использования сечения балки.

Для информации:
— принято считать, что сопротивление дерева на изгиб: для 1-ого сорта — 9 МПа, для 2-ого сорта — 8.34 МПа и для 3-его сорта — 5.56 МПа. Это следует из СП 64.13330.2017 «Деревянные конструкции» при коэффициентах Mв=0.9 (нормальная эксплуатация), Mт=0.8 (температура до 50 градусов), Мсс=0.9 (срок службы 75 лет), Мдл=0.66 (совместное действие постоянной и кратковременной нагрузок).

Если онлайн калькулятор расчета деревянной балки на прочность и прогиб оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы онлайн, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.



Расчет деревянных балок перекрытий: онлайн калькулятор

Деревянные брусья для перекрытий в частном строительстве используют часто. Легкость, доступность по цене и возможность самостоятельного монтажа компенсируют способность к возгоранию, поражению грибком и гниению. В любом случае при возведению второго и более этажей просто необходимо произвести расчет деревянных балок перекрытия. Онлайн-калькулятор, который мы представляем в этом обзоре, поможет справиться с этой задачей просто и быстро.

Деревянные брусья для перекрытия – только качественная древесина

Читайте в статье

Польза онлайн-калькулятора для расчета деревянных перекрытий

Самостоятельные расчеты утомительны и чреваты риском не учесть какой-либо важный параметр. Так, деревянные балки для перекрытий должны обладать определенным сечением, учитывающим возможную нагрузку на них от мебели и техники, находящихся в помещении людей. При таких расчетах крайне важно знать возможный прогиб балки и максимальное напряжение в опасном сечении.

Разное сечение бруса

Преимущества калькулятора в следующем:

  • Точность. Формулы расчета учитывают множество параметров. В специальных полях задаются: тип поперечного сечения (круглое или прямоугольное), длину балки между опорами и шаг, параметры используемой древесины, предполагаемую постоянную нагрузку.
  • Сроки. Ввести готовые параметры и получить результат выйдет значительно быстрее, чем рассчитывать вручную требуемые значения.
  • Удобство. Онлайн-калькулятор расчета деревянных балок составлен таким образом, что после введения всех постоянных величин, вам остается просто подбирать сечение балки до тех пор, пока не будет обеспечена необходимая прочность.

Расчет деревянного бруса для перекрытия: на что обратить внимание

До расчетов и покупки рекомендовано обратить внимание на типы перекрытий. Брус для надежной связки строительных конструкций, бывает следующих видов:

  • Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
  • Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.
Ребра перекрытия для одноэтажных построек
  • Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.

Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т. д.)

Длина балок, м
Шаг укладки, м2,03,04,05,0
0,675*10075*200100*200150*225
175*150100*175150*200175*250

Когда нужное сечение найдено требуется рассчитать его кубатуру. Это произведение длины, ширины и высоты. Далее по проекту находим количество балок перекрытия и умножаем на полученный результат.

Брус

Итог

Важно! Для строительства многоэтажных домов не рекомендовано приобретать балки недостаточной длины. Сращивание, даже качественное, снижает надежность конструкций.

Сращивание двух балок перекрытия = снижение надежности

Для наглядности пользователю предоставлено видео расчета древесины для перекрытий.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Калькулятор балок – основные расчеты для перекрытий и стропил + видео

Балки в доме относятся обычно к стропильной системе или перекрытию, и, чтобы получить надежную конструкцию, эксплуатация которой может осуществляться без каких-либо опасений, необходимо использовать калькулятор балок.

На чем строится калькулятор балок

Когда стены уже подведены под второй этаж или под крышу, необходимо сделать перекрытие, во втором случае плавно переходящее в стропильные ноги. При этом материалы нужно подобрать так, чтобы и нагрузка на кирпичные либо бревенчатые стены не превышала допустимую, и прочность конструкции была на должном уровне. Следовательно, если вы собираетесь использовать древесину, нужно правильно подобрать балки из нее, сделать расчеты для выяснения нужной толщины и достаточной длины.

Калькулятор балок

Укажите размеры балок перекрытий и шаг.

Проседанию или частичному разрушению перекрытия могут послужить разные причины, например, слишком большой шаг между лагами, прогиб поперечин, слишком малая площадь их сечения или дефекты в структуре. Чтобы исключить возможные эксцессы, следует выяснить предполагаемую нагрузку на перекрытие, будь оно цокольное или межэтажное, после чего используем калькулятор балок, учитывая их собственную массу. Последняя может меняться в бетонных перемычках, вес которых зависит от плотности армирования, для дерева и металла при определенной геометрии масса постоянна. Исключением бывает отсыревшая древесина, которую не используют в строительных работах без предварительной сушки.

На балочные системы в перекрытиях и стропильных конструкциях оказывают нагрузку силы, действующие на изгиб сечения, на кручение, на прогиб по длине. Для стропил также нужно предусмотреть снеговую и ветровую нагрузку, которые также создают определенные усилия, прилагаемые к балкам. Также нужно точно определить необходимый шаг между перемычками, поскольку слишком большое количество поперечин приведет к лишней массе перекрытия (или кровли), а слишком малое, как было сказано выше, ослабит конструкцию.

Вам также может быть интересна статья о расчёте количества необрезной и обрезной доски в кубе: https://remoskop.ru/kolichestvo-dosok-v-kube.html

Как рассчитать нагрузку на балку перекрытия

Расстояние между стенами называется пролетом, и в помещении их насчитывается два, причем один пролет обязательно будет меньше другого, если форма комнаты не квадратная. Перемычки межэтажного или чердачного перекрытия следует укладывать по более короткому пролету, оптимальная длина которого – от 3 до 4 метров. При большем расстоянии могут потребоваться балки нестандартных размеров, что приведет к некоторой зыбкости настила. Оптимальным выходом в этом случае будет использование металлических поперечин.

Что касается сечения деревянного бруса, есть определенный стандарт, требующий, чтобы стороны балки соотносились как 7:5, то есть высота делится на 7 частей, и 5 из них должны составить ширину профиля. В этом случае деформация сечения исключается, если же отклониться от вышеуказанных показателей, то при ширине, превышающей высоту, получится прогиб, либо, при обратном несоответствии – загиб в сторону. Чтобы подобное не получилось из-за чрезмерной длины бруса, нужно знать, как рассчитать нагрузку на балку. В частности, допустимый прогиб вычисляется из соотношения к длине перемычки, как 1:200, то есть должен составлять 2 сантиметра на 4 метра.

Чтобы брус не провисал под тяжестью лагов и настила, а также предметов интерьера, можно выточить его снизу на несколько сантиметров, придав форму арки, в этом случае его высота должна иметь соответствующий запас.

Теперь обратимся к формулам. Тот же прогиб, о котором говорилось ранее, рассчитывается так: fнор = L/200, где L – длина пролета, а 200 – допустимое расстояние в сантиметрах на каждую единицу проседания бруса. Для железобетонной балки, распределенная нагрузка q на которую обычно приравнивается 400 кг/м2, расчет предельного изгибающего момента выполняется по формуле Мmax = (q · L2)/8. При этом количество арматуры и ее вес определяется по следующей таблице:

Площади поперечных сечений и масса арматурных стержней

 Диаметр,  мм

Площадь поперечного сечения, см2, при числе стержней

Масса 1 пог. м, кг

 Диаметр,  мм

1

2

3

4

5

6

7

8

9

Проволочная и стержневая арматура

3

0.071

0.141

0.212

0.283

0.353

0.424

0.5

0.565

0.636

0.052

3

4

0.126

0.25

0. 38

0.5

0.68

0.75

0.88

1

1.18

0.092

4

5

0.196

0.39

0.59

0.79

0.98

1.18

1.38

1.57

1.77

0.154

5

6

0.283

0.57

0.85

1.13

1.42

1.7

1.98

2. 26

2.55

0.222

6

7

0.385

0.77

1.15

1.54

1.92

2.31

2.69

3.08

3.46

0.302

7

8

0.503

1.01

1.51

2.01

2.52

3.02

3.52

4.02

4.58

0.395

8

9

0. 636

1.27

1.91

2.54

3.18

3.82

4.45

5.09

5.72

0.499

9

10

0.785

1.57

2.36

3.14

3.93

4.71

5.5

6.28

7.07

0.617

10

12

1.131

2.26

3.39

4.52

5.65

6. 78

7.91

9.04

10.17

0.888

12

14

1.539

3.08

4.61

6.15

7.69

9.23

10.77

12.3

13.87

1.208

14

16

2.011

4.02

6.03

8.04

10.05

12.06

14.07

16.08

18.09

1. 578

16

18

2.545

5.09

7.63

10.17

12.7

15.26

17.8

20.36

22.9

1.998

18

20

3.142

6.28

9.41

12.56

15.7

18.84

22

25.13

28.27

2.465

20

22

3.801

7. 6

11.4

15.2

19

22.81

26.61

30.41

34.21

2.984

22

25

4.909

9.82

14.73

19.64

24.54

29.45

34.36

39.27

44.18

3.85

25

28

6.153

12.32

18.47

24.63

30.79

36. 95

43.1

49.26

55.42

4.83

28

32

8.043

16.09

24.18

32.17

40.21

48.26

56.3

64.34

72.38

6.31

32

36

10.179

20.36

30.54

40.72

50.89

61.07

71.25

81.43

91.61

7. 99

36

40

12.561

25.13

37.7

50.27

62.83

75.4

87.96

100.53

113.1

9.865

40

45

15.904

31.81

47.71

63.62

79.52

95.42

111.33

127.23

148.13

12.49

45

50

19.635

39. 27

58.91

78.54

98.18

117.81

137.45

157.08

176.72

15.41

50

55

23.76

47.52

71.28

95.04

118.8

142.56

166.32

190.08

213.84

18.65

55

60

28.27

56.54

84.81

113.08

141.35

169. 62

197.89

226.16

254.43

22.19

60

70

38.48

76.96

115.44

153.92

192.4

220.88

269.36

307.84

346.32

30.21

70

80

50.27

100.54

150.81

201.08

251.35

301.62

351.89

402.16

452.43

39. 46

80

Семипроволочные канаты класса К-7

4.5

0.127

0.25

0.38

0.51

0.64

0.76

0.89

1.01

1.14

0.102

4.5

6

0.226

0.45

0.68

0.9

1.13

1.36

1.58

1.81

2.03

0.181

6

7. 5

0.354

0.71

1.06

1.41

1.77

2.12

2.48

2.83

3.18

0.283

7.5

9

0.509

1.02

1.53

2.04

2.54

3.05

3.56

4.07

4.58

0.407

9

12

0.908

1.82

2.72

3.63

4. 54

5.45

6.35

7.26

8.17

0.724

12

15

1.415

2.83

4.24

5.66

7.07

8.49

9.9

11.32

12.73

1.132

15

Нагрузка на любую балку из достаточно однородного материала рассчитывается по ряду формул. Для начала высчитывается момент сопротивления W ≥ М/R. Здесь М – это максимальный изгибающий момент прилагаемой нагрузки, а R – расчетное сопротивление, которое берется из справочников в зависимости от используемого материала. Поскольку чаще всего балки имеют прямоугольную форму, момент сопротивления можно рассчитать иначе: Wz = b · h2 /6, где b является шириной балки, а h – высотой.

Что еще следует знать про нагрузки на балку

Перекрытие, как правило, является заодно и полом следующего этажа и потолком предыдущего. А значит, нужно сделать его таким, чтобы не было риска объединить верхние и нижние помещения путем банального перегруза меблировкой. Особенно такая вероятность возникает при слишком большом шаге между балками и отказе от лагов (дощатые полы настилаются прямо на брус, уложенный в пролеты). В этом случае расстояние между поперечинами напрямую зависит от толщины досок, например, если она составляет 28 миллиметров, то длина доски не должна быть более 50 сантиметров. При наличии лагов минимальный промежуток между балками может достигать 1 метра.

Также обязательно следует учитывать массу утеплителя, используемого для пола. Например, если укладываются маты из минеральной ваты, то квадратный метр цокольного перекрытия будет весить от 90 до 120 килограммов, в зависимости от толщины термоизоляции. Опилкобетон увеличит массу такого же участка в два раза. Использование же керамзита сделает перекрытие еще тяжелее, поскольку на квадратный метр будет приходиться нагрузка в 3 раза больше, чем при укладке минеральной ваты. Далее, не следует забывать про полезную нагрузку, которая для межэтажных перекрытий составляет 150 килограммов на квадратный метр минимум. На чердаке достаточно принять допустимую нагрузку в 75 килограммов на квадрат.

Оцените статью: Поделитесь с друзьями!

Калькулятор подбора деревянных двутавровых балок

SIA I-beams производит износоустойчивые деревянные двутавры. Такие балки показали себя как незаменимый стройматериал при строительстве зданий в Северной Америке, понемногу они начинают завоевывать и рынки Европы.

Чтобы правильно произвести расчет необходимого количества балок, мы создали расчетный калькулятор, который вам поможет быстро и удобно рассчитать шаг между балками и их тип в зависимости от расстояния между стенами и от нагрузок в конкретном случае.

Как пользоваться калькулятором:

  1. Вводим расчетную длину пролета. Для балок перекрытия — это наибольший пролет, т.е. наибольшее расстояние между соседними стенами, на которые опирается балка. Для стропил кровли – это горизонтальное расстояние (проекция мест опоры, обычно расстояние между осями) между местами опора балки (сама балка длиннее, чем эта проекция, т.е. чем больше угол, тем длиннее балка).
  2. Для стропил кровли вводим угол наклона. Угол наклона – наклон стропил к горизонтали.
  3. Вводим шаг – это межцентровое расстояние между соседними балками.
  4. 4. Можно изменить постоянную нагрузку. В соответствии с нормативом EN 1991, постоянную нагрузку рассчитывают по плотности конструкции пола/перекрытия/крыши, помноженной на коэффициент надежности. Согласно EN 1990, коэффициент надежности для постоянных нагрузок — 1,35, а для временных — 1,5.
  5. Можно изменить
    временную нагрузку
    . В соответствии с нормативом EN 1991, величины временной нагрузки принимаются в зависимости от предполагаемого использования перекрытия. Для перекрытий жилых помещений можно принимать временную нагрузку 200 kg/m2. При расчете стропильной системы нагрузки от снега принимаются согласно LBN-003-1, таблица 16.2. Для Риги это равняется 125 kg/m2.

    *В расчетном калькуляторе включено определение расчетной нагрузки при соответствующих коэффициентах надежности: согласно EN 1990 для постоянных нагрузок это — 1,35 а для временных нагрузок — 1,5. В калькулятор вводятся нагрузки без учета коэффициентов надежности. – это повторение из п.4.

    *Величина используемой расчетной нагрузки будет индивидуальной — в зависимости от конкретной ситуации.

  6. Когда все упомянутые данные введены в таблицу, можно ознакомиться с результатом. Внизу находится табличка с имеющимися в нашем ассортименте балками. Зеленым цветом закрашены все балки, которые можно использовать, а красным – несущая способность которых не соответствует заданным вами параметрам. Чтобы изменить результат, советуем изменить шаг балок.

Расчет деревянных балок перекрытия калькулятор онлайн

Сделать надежное перекрытие можно только с правильно подобранным размером балок. Чтобы определить этот самый точный размер потребуется произвести расчет. Это можно сделать с помощью онлайн программы, которая представляет своего рода калькулятор.

Зачем надо рассчитывать?

Вся нагрузка на межэтажное перекрытие, ложится на деревянные балки, поэтому они являются несущими. От прочности балок перекрытия зависит целостность постройки и безопасность находящихся в ней людей.
Производить расчет деревянных элементов необходимо для выяснения допустимой вертикальной нагрузки, действующей на нее. Строительство новой или реконструкция старой постройки без предварительного расчета сечения несет огромный риск.

Выстроенное наугад перекрытие из слабых деревянных балок может в любой момент обрушиться, что приведет к большим финансовым затратам, а еще хуже, к травматизму людей. Взятые с запасом балки большого сечения создадут лишнюю нагрузку на стены и основание постройки.

Кроме определения прочности, существует расчет прогиба деревянных элементов. Он больше определяет эстетичную сторону строения. Даже если крепкая балка перекрытия выдержит припадающий на нее вес, она может прогнуться. Кроме испорченного внешнего вида, прогнувшийся потолок создаст дискомфорт пребывания в такой комнате. По нормам прогиб не должен превышать 1/250 длины балки.

Онлайн расчет

Сделать расчет всех элементов перекрытия можно через онлайн калькулятор. Это специальная программа, позволяющая подсчитать величину прогиба деревянной балки при заданных параметрах, а также определить оптимальное сечение для определенного перекрытия. Использование онлайн расчета поможет перед началом строительства учесть все нагрузки, припадающие на несущие конструкции.

Можно сделать расчет нагрузки 1 м опоры и высчитать количество деревянных элементов необходимых для возведения крыши. Работает онлайн калькулятор просто надо лишь правильно внести требуемые данные.

Общая инструкция проведения онлайн расчета

Интерфейс программы довольно прост и с ним может разобраться даже новичок. Калькулятор состоит из маленьких окошек, куда необходимо вводить данные. После нажатия кнопки «рассчитать», пользователь получает готовый результат расчета.
На разных сайтах оформление программы может отличаться, но принцип ее действия одинаков:

  • Вначале потребуется выбрать в окошке программы конструкцию, для которой будет производиться расчет деревянных балок. Здесь надо знать ограничение некоторых показателей: максимальная длина элементов перекрытия составляет 12 м, а стропильной системы — 13 м.
  • Далее, в программу вводят данные максимального размера пролета между элементами перекрытия или опорами стропильной системы.
  • Указывается планируемое расстояние для монтажа балок. Надо учесть, что все десятичные значения в онлайн калькулятор вписывают с точкой, а не с запятой. Возьмем, к примеру, значение 0.9 м.
  • Следующими указывают стандартные нагрузки, которые для деревянного перекрытия составляют 400 кг/м2, а для стропильной системы — 220 кг/м2.
  • Последнее значение, вводимое в онлайн калькулятор, в градусах указывает наклон стропил.

Введенные в программу данные должны быть точными без погрешностей, иначе результат получится неправильным.

Выполнение расчета в ручном режиме

Многие опытные строители не доверяют подобным онлайн программам, предпочитая использовать для расчета обычный калькулятор. Производя в ручном режиме расчет по деревянным балкам, надо учесть следующие рекомендации:

  • Заход деревянных балок сделанных из бруса в бетонной или кирпичной постройке должен составлять не меньше 150 мм. Если вместо бруса используется доска, ее минимальный заход равен 100 мм. По деревянным домам показатель немного другой. Минимальный заход элемента, изготовленного с бруса или доски, составляет 70 мм;
  • При использовании металлических крепежей, пролет должен равняться длине конструкции перекрытия. На металлические части припадет вес перекрытия и других элементов;
  • Стандартная планировка дома имеет ширину пролета 2,5–4 м. Его можно перекрыть шестиметровым элементом. Большие пролеты перекрывают клееным брусом или выстраивают дополнительные стены-перегородки.

Применяя для расчета обычный калькулятор, эти рекомендации помогут сделать крепкое перекрытие.

Определение нагрузки

Перекрытие совместно с находящимися на нем предметами создает деревянным балкам определенную нагрузку. Точно ее высчитать можно только в проектных организациях. Примерный расчет делают калькулятором, пользуясь следующими рекомендациями:

  • Чердаки утепленные минватой и подшитые доской отличаются минимальной нагрузкой, примерно 50 кг/м2. Расчет нагрузки выполняют по формуле: значение запаса прочности — 1,3 умножают на показатель максимальной нагрузки — 70.
  • Если вместо минваты применяется более тяжелый теплоизолятор и массивная подшивная доска, нагрузка увеличивается в среднем до 150 кг/м2. Определить общую нагрузку можно следующим образом: значение запаса прочности умножается на средний показатель нагрузки и ко всему приплюсовывается размер требуемой нагрузки.
  • Делая расчет для мансарды, нагрузку допускают до 350 кг/м2. Это связно с тем, что добавляется вес пола, мебели и др.

С этим определением разобрались, теперь идем далее.

Определение сечения и шага установки элементов перекрытия

Данный процесс требует придерживаться следующих правил:

  1. Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
  2. Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
  3. Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет — 1/200, а для межэтажного — 1/350;
  4. При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.

Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.

Кроме полученных точных результатов, прочность конструкции зависит от качества материала.

Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком.
В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Расчет деревянных балок перекрытия — Кровля крыши для дома

Автор Кровельщик На чтение 8 мин Просмотров 162 Обновлено

Деревянные балки перекрытий – общая информация

Зачастую деревянные балки перекрытий используются в строительстве жилых домов. Отличительной особенностью таких построек является то, что они возводятся по каркасной технологии. Из названия элемента можно судить о том, что балки идут на выполнение перекрытий между этажами и чердачного перекрытия.

В массе своей изготавливаются такие балки из хвойных пород дерева. После просушки и изготовления элемент покрывается антисептическим материалом. Балки изготовляются с разными сечениями самой различной длинной и высотой, в зависимости от потребности строителей.

К преимуществам элемента можно отнести:

  • простой монтаж и небольшой вес;
  • широкая распространенность материала, из которого балка изготовляется;
  • при использовании деревянных балок в помещении прекрасная звуконепроницаемость;
  • балки не очень хорошо горят;
  • невысокая стоимость;
  • деталь поддается ремонту;
  • балки внешне выглядят очень красиво;
  • монтаж выполняется в течение дня.

Благодаря этим преимуществам деревянную балку можно приобрести в любой момент без предварительного заказа.

Впрочем, недостатки у детали тоже есть:

  • нет пропитки от горения и ее необходимо выполнять дополнительно;
  • в сравнении с металлическими элементами такого же типа, балки из дерева менее прочные;
  • деталь больше подвержена влаге и воздействию насекомых, нежели металлические изделия;
  • в результате температурного перепада балки могут претерпеть незначительную деформацию.

При изготовлении элемента необходимо учесть следующие требования:

  1. Прочность материала – балка должна выдерживать серьезные нагрузки.
  2. Жесткость – элемент не должен терять форму.
  3. Шумоизоляция и защита от высоких температур.
  4. Пожарная безопасность – деталь необходимо пропитывать специальным негорючим составом.

Подобные требования необходимы потому, что перекрытие – один из важнейших элементов во всем строении и малейшая деформация приведет к разрушению всего дома. Балки призваны распределять нагрузку равномерно и не дать этому произойти.

Виды и типы деревянных балок перекрытия

Деление балок из дерева происходит как по типам, так и по видам.

Выглядит оно следующим образом:

  1. По назначению:
    • Перекрытие в подвале и цокольном этаже – элемент особой прочности, поскольку на нем будет в дальнейшем стоять весь дом. Кроме этого, данное перекрытие будет являться основанием для напольного покрытия, что тоже станет дополнительной нагрузкой.
    • Чердачное перекрытие – здесь у балок большой нагрузки не будет и лучше всего использовать небольшие элементы, чтобы конструкция не оказывала слишком большого давления на нижние балки. Также необходимо сохранить доступ к данным деталям, поскольку они будут часто подвергаться влиянию влажной среды и ветра и рано или поздно потребуют ремонта.
    • Междуэтажное перекрытие – особенности такого элемента конструкции заключаются в том, что балки одновременно могут быть напольными перекрытиями и потолком. Для того, чтобы повысить звукоизоляцию и увеличить теплоизоляцию помещения, необходимо утеплить строение специальными материалами и зашить сверху доской и гипсокартоном.
  2. По виду:
    • Клееные –  изготавливаются из нескольких деталей путем склейки. Способны выдерживать повышенную нагрузку, и не имеют ограничений по длине. Срок службы у таких элементов очень большой. Балки обладают высокой прочностью, легкостью и устойчивостью к возгораниям.
    • Цельномассивные – изготавливаются из дерева твердых пород и выполнены из целого бревна. Используются для пролетов до 5 метров.

Требования к перекрытиям из дерева

Для того, чтобы построенный дом простоял долго лет и не доставил своим хозяевам никаких хлопот нужно учитывать несколько требований, которым должны соответствовать балки перекрытий:

  1. Прежде всего, сам брус, из которого выполняется балка, должен быть выполнен из твердой породы дерева, которая обладает повышенной жесткостью и не поддается деформированию. Это необходимо для того, чтобы постройка могла в дальнейшем выдерживать большие нагрузки в виде верхних этажей, кровли.
  2. Вес балки может превышать 350 кг на квадратный метр.
  3. Допустимый размер балки – 7 метров.
  4. При утеплении толщина материалов не должна превышать 25 см при перекрытии этажей с разным температурным режимом и 10 см, если утепляются балки между этажами с одинаковым температурным режимом.
  5. Материал, из которого элемент изготовлен, должен быть максимально просушен и содержать влаги не более 20%. При необходимости используется гидроизоляция перекрытия путем применения специальной пленки.

Расчет деревянных балок перекрытия – специфика

Для того, чтобы правильно выполнить перекрытия в доме, стоит произвести предварительный расчет, чтобы в дальнейшем конструкция постройки была устойчивой и смогла эксплуатироваться длительное время.

Для этого необходимо учесть ряд моментов:

  1. Возможные нагрузки. Здесь во внимание берется как постоянная нагрузка, так и переменная. К постоянной можно отнести вес перегородок и все конструкции, а под переменной понимается обстановка внутри дома и вес людей в нем проживающих.
  2. Жесткость или нормативный показатель прогиба. У любого материала есть свой уровень жесткости. Впрочем, для конкретного случая используется формула, которая позволяет рассчитать эту величину. Показатель не должен превышать соотношения 1/200 для чердачных перекрытий и 1/250 для межэтажных.
  3. Длина двутавровой балки не может превышать 5 метров для межэтажных перекрытий и 6 метров для чердачных.
  4. Толщина элемента должна составлять не менее 1/25 ее длины.

Наиболее оптимальный вариант проведения предварительных подсчетов – это начать с выполнения чертежа будущей постройки.

Деревянные балки перекрытия – ГОСТы и СНиПы

Использование деревянных балок, их параметры, виды и место расположения регулируется следующими ГОСТами и СНиПами:

  1. СНиП 2. 01.07-85 – Нагрузки и воздействия
  2. СНиП 2.08.08-89 – Жилые здания
  3. СНиП 3.03.01-87 – Несущие и ограждающие конструкции
  4. СНиП П-25-80 – Деревянные конструкции
  5. СНиП П-26-76 – Кровли
  6. СНиП 23-01-99 – Строительная климатология
  7. СНиП 31-02-2001 – Дома жилые одноквартирные
  8. ГОСТ 8486-86 Е – Пиломатериалы хвойных пород. Технические условия
  9. ГОСТ 13579-78 – Блоки бетонные для стен подвалов. Технические условия
  10. ГОСТ 16381-77 – Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования
  11. ГОСТ 24454-80 Е –  Пиломатериалы хвойных пород. Размеры.
  12. ГОСТ 30244-94 – Материалы и изделия строительные. Метод испытания на возгораемость (горючесть)
  13. ГОСТ 30247. 1-97 – Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции.
  14. ГОСТ 30403-96 – Конструкции строительные. Метод определения пожарной опасности.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет. Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации.

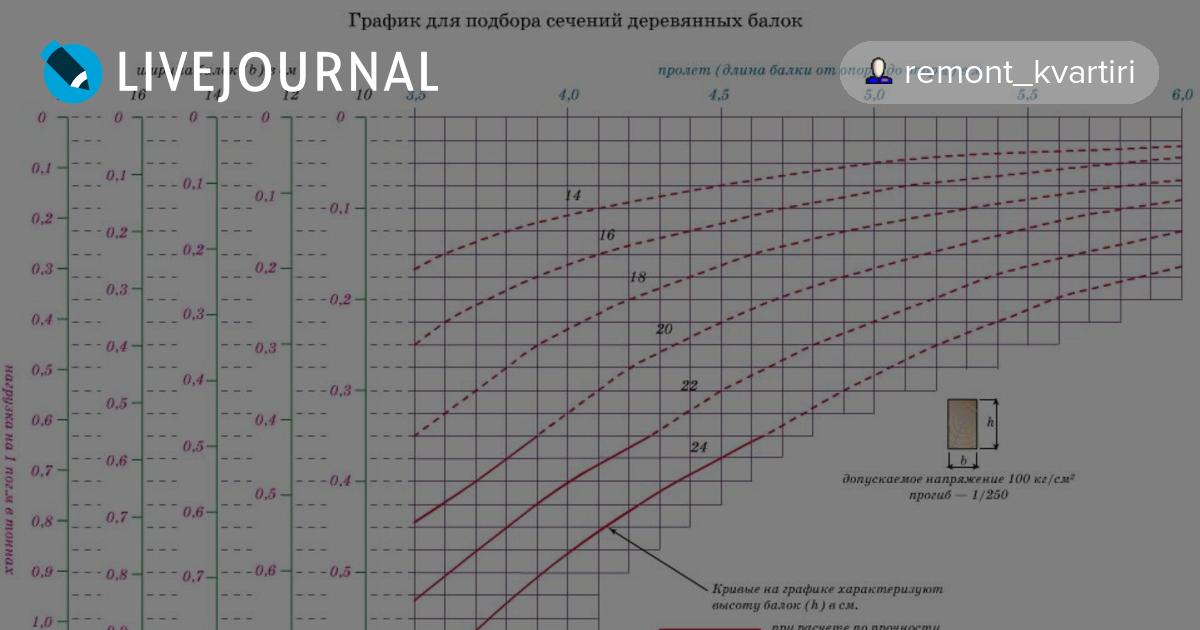

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома. Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Основные требования к балкам перекрытия

К главным требованиям можно отнести следующие:

  1. Параметры детали: длина, ширина, высота, сечение.
  2. Уровень жесткости материала.
  3. Какая нагрузка ляжет на деталь.
  4. Горючестойкость.
  5. Влагостойкость, шумоизоляция.

Пример расчета деревянной балки

Для того, чтобы рассчитать как будет зависеть нагрузка на балку от размера детали и шага, при установке можно воспользоваться следующими формулами:

  1. Стандартные пролет для балки: 2,5 – 4 метра при прямоугольном сечении и отношении высоты к ширине 1,4:1.
  2. Нужно учесть, что в стену балка входит минимум на 12 см.
  3. При расчете необходимо учесть и собственный вес балки от 190 до 220 кг на метр квадратный.

Чтобы просчитать величину прогиба при нагрузке необходимо воспользоваться формулой:

Мmax = (q х l в кв.) / 8 = 220х4 в кв./8 = 400 кг•м.кв.

Далее, переходим к расчету момента сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R – сопротивление дерева, взято из СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции», введенные в эксплуатацию в 2011 г.

Выполненные расчеты помогут построить устойчивый и рассчитанный на длительную эксплуатацию дом.

Расчет нагрузки двутавровой балки: На прочность, на прогиб

Чтобы сделать прочные, надежные перекрытия, необходимо запастись подходящими балками. В частном строительстве вместо стальных элементов обычно используют деревянные. Но какие балки приобрести, на какой размер ориентироваться?

Выбираем оптимальную длину

Приобретая под заказ двутавровые балки перекрытия деревянные, расчет определяется несколькими важными моментами. Прежде всего, балка должна перекрыть пролет с небольшим запасом, чтобы в дальнейшем ее можно было заделать в стенку. Когда стена кирпичная, сделана из бетона, делают углубление на 10-15 сантиметров. В деревянной стене достаточно углубления 7 сантиметров.

Возможны вариации. Например, вы хотите задействовать двутавры в создании ската крыши. Значит, их придется вывести наружу примерно на полметра. При использовании дополнительных элементов длина балки должна быть такой же, как расстояние от одной стены до другой. Самый оптимальный вариант расчета, когда балка перекрывает расстояние 2,5 – 4 метра. При большей длине ее прочности может оказаться недостаточно. В длинных пролетах применяется клееный брус, устанавливаются колонны, служащие опорами.

Определяем нагрузку

Важно соблюдать техусловия, когда устанавливаешь балки перекрытия деревянные двутавровые. Желательно задействовать специальный калькулятор для более точного расчета балочной конструкции. К этому вопросу мы еще вернемся, а пока рассмотрим основные способы определения нагрузки.

Какая именно нагрузка действует на двутавры? В первую очередь, это вес самих деталей. Во-вторых, эксплуатационная нагрузка. Она бывает как временной, так и постоянной. Делать точный расчет деревянных элементов непросто – даже когда под рукой есть специальный онлайн-калькулятор. Впрочем, высчитать точные размеры двутавровых балок можно с помощью упрощенной формулы.

Например, вы планируете перекрывать чердак без возможности хранения вещей. Значение 50 кг/м2 примем за регулярную нагрузку. Чтобы высчитать эксплуатационную нагрузку, достаточно умножить 70 на 1,3 = 90 кг/м2. Первая цифра – нормативное значение, вторая – запас. Для определения общей нагрузки суммируем 50 и 90 = 140 кг/м2. Округлив эту цифру, получим 150 кг/м2.

Приведенные выше расчеты предполагают, что бригада намерена перекрывать чердак с использованием легкого утеплителя. Применение материалов с другим весом автоматически влияет на нагрузку. Которая повышается с базовых 50 кг/м2 до 150 кг/м2. Даже не имея под рукой калькулятор, несложно догадаться, что конечное значение равно 150 х 1,3 + 50 = 245 кг/м2. Округляем это значение и получаем 250.

Когда нужно высчитать нагрузку мансарды, учитывайте дополнительный вес самого пола и покрытия, а также мебели, находящихся на мансарде людей. Рекомендуемая нагрузка будет равна 350-400 кг/м2.

Сечение, шаг балок

Если известна длина, выполнены расчеты нагрузки, узнать размеры сечения, шаг гораздо проще. Подойдет прямоугольное сечение, соотношение ширины/высоты 1 к 1,4 соответственно. Размеры бывают разными: ширина порядка 4-20 см, высота – 10-30 см. Подбирайте высоту, дабы укладка утеплителя была удобной.

Не последнюю роль при выборе сечения деревянных балок перекрытия играет шаг укладки. Как правило, он варьируется в диапазоне 60-100 см. Однако возможны отклонения от заданной величины в пределах 30-120 см. Шаг может подбираться с ориентиром на ширину плиты теплоизоляционного материала. Чтобы в точности проверить размеры и произвести все необходимые расчеты двутавровых балок, воспользуйтесь специальной программой. Благо, в интернете представлено немало приложений, позволяющих выполнить нужные расчеты быстро и точно.

Что еще нужно знать о нагрузках?

Когда возводится многоэтажное здание, перекрытие является потолком одного этажа, полом другого, расположенного выше. Существует опасность, что после меблировки возникнет перегруз. Особенно если шаг между балками очень существенный, и в процессе строительства было принято решение отказаться от лагов. Половые доски настилают на брус. Калькулятор здесь не поможет, ведь расстояние между двумя поперечинами будет зависеть от диаметра досок. Например, при значении 28 мм доска не должна быть длиннее 50 см. Установка лагов позволяет сделать 1-метровый промежуток между балками.

Также очень важно грамотно рассчитать прогиб. Это позволит обеспечить высокую надежность всей конструкции. Стойкости брусов бывает недостаточно для длительной эксплуатации, так как со временем из-за сильной нагрузки прогиб способен увеличиваться. И дело не только в том, что прогиб может испортить эстетичное восприятие перекрытия. Как только этот параметр превысит показатель 1/250 общей длины элемента, вероятность обрушения вырастет в десятки раз.

Заключение

Всегда начинайте строительство с чертежей, точного расчета нагрузки. Для этого можно обратиться к специалистам или использовать специальный калькулятор. С его помощью можно высчитать прогиб, несущую способность, другие параметры. Вам не придется прибегать к формулам и сложным подсчетам.

Бесплатный калькулятор луча | ClearCalcs

Как использовать бесплатный калькулятор балки

Калькулятор балки ClearCalcs позволяет пользователю ввести геометрию и загрузку балки для анализа за несколько простых шагов. Затем он определяет изгибающий момент, диаграммы сдвига и прогиба, а также максимальные требования, используя мощный механизм анализа методом конечных элементов.

Регистрация учетной записи ClearCalcs откроет дополнительные расширенные функции для проектирования и анализа балок и множества других структурных элементов.ClearCalcs позволяет проектировать из стали, бетона и дерева в соответствии со стандартами Австралии, США и ЕС.

Лист разделен на три основных раздела:

  1. «Ключевые свойства», где пользователь вводит геометрию выбранного сечения и опор балки.
  2. «Нагрузки», где можно ввести распределенные, точечные и приложенные моментные нагрузки,
  3. «Сводка», в котором отображаются основные выходные данные и диаграммы.

Раздел «Комментарии» также включен для того, чтобы пользователь мог оставить какие-либо конкретные примечания по дизайну. Щелчок по любой из меток ввода / свойства дает описательное справочное объяснение.

1. Свойства входных клавиш

Свойства балки и сечения задаются путем ввода непосредственно в поля ввода.

Длина балки — это общая длина балки, включая все пролеты балки, в мм или футах.

Модуль Юнга установлен на значение по умолчанию 200000 МПа или 29000 тысяч фунтов на квадратный дюйм для конструкционной стали, но его можно изменить. Пользователь.

Площадь поперечного сечения зависит от выбранного сечения балки и по умолчанию соответствует значениям для обычной стальной балки.

Второй момент площади (или момент инерции) также зависит от выбранного сечения балки и снова по умолчанию соответствует свойствам обычной стальной балки.

Свойства E, A и Ix для других секций балки можно получить из библиотеки свойств секций ClearCalcs. Кроме того, вы можете создать свой собственный раздел, используя наш бесплатный калькулятор момента инерции.

Положение опор слева позволяет пользователю вводить любое количество опор и указывать их положение по длине балки.Тип поддержки может быть либо возлагали (фиксируется в переводе, свободный в ротации) или фиксированной (фиксируется в обоих поступательного и вращательного движения) и выбирается из выпадающего меню. Минимум одной фиксированной опоры или два закрепленных опор не требуется.

Калькулятор луча позволяет также консольные пролеты на каждом конце, как и положение первой опоры не должна быть равна 0 мм и последней позиции поддержки не должна быть равна длине балки.

реакции на каждой из опор автоматически обновляются по мере добавления опоры, изменены или удалены, на основе заданной нагрузки.

2. Входные нагрузки

Калькулятор поддерживает множество различных типов загрузки, которые могут быть применены в комбинации. Каждая нагрузка может быть названа пользователем.

В конвенции знак используется для нагружения (положительные значения показаны):

Распределенные Грузы указаны в единицах силы на единицу длины, кН / м или PLF, вдоль луча, и может быть применено между любыми двумя точками. Два различного типа может быть применен в калькуляторе:

Унифицированных Грузы имеет постоянную величину по всей длине применения.Таким образом, начальные и конечные величины, указанные пользователем, должны быть одинаковыми.

Линейных нагрузки имеют различную величину по длине применения. Различные начальные и конечные величины должны быть определены пользователем, и они могут быть использованы для представления треугольных или трапецеидальных нагрузок.

точечных нагрузки указаны в единицах силы, кНо или кипы, и зона применяются в дискретных точках вдоль луча. Например, они могут представлять собой реакцию со стороны других членов, подключенных к балке.Пользователь вводит имя, величину и расположение слева от луча.

Пример ниже диаграмма, из краткого раздела, показывает два пролета непрерывного пучка с линейной распределенной коммутационной нагрузки и нагрузки точки.

3. Расчет Сводка Выходы

После того, как загрузка и геометрия были указаны, калькулятор автоматически использует ClearCalcs анализ методом конечных элементов двигателя для определения моментов, сил сдвига и прогибы. Максимальные значения каждого из них выводятся в виде «Момента спроса» , «Shear Demand» и «» Паразитных, наряду с диаграммами по длине балки.

Положительные значения подразумевают отклонение вниз, а отрицательные значения означают вверх отклонение. Конвенции знака, используемые в поперечных силах и изгибающий момент диаграммах (положительные значения показаны):

Используя курсор парить над любой точкой на изгибающий момент, поперечная сила или отклонение диаграмма приведены значения определенных в этом месте вдоль пучка. Приведенные ниже пример показывает выходы для два пролета непрерывного пучка с линейной распределенным коммутационной нагрузкой и нагрузкой точки.

Free Beam Calculator | Изгибающий момент, поперечная сила и прогиб Калькулятор

Добро пожаловать на наш бесплатный онлайн изгибающего момента и сдвига диаграммы сила калькулятор, который может генерировать реакций, Shear Force Диаграммы (SFD) и эпюр (BMD) консольной балки или опертой балки. Используйте этот луч диапазона калькулятор, чтобы определить реакцию на опорах, обратить на сдвиг и момент диаграмма для луча и вычислить отклонение стального или деревянного бруса. Свободное онлайн калькулятор луча для генерации реакций, вычисление отклонения стального или деревянного бруса, рисования сдвига и момента диаграммы для пучка. Это бесплатная версия нашей полной SkyCiv Beam Software. Это может быть доступна в любом из наших платных счетов, которая также включает в себя полный структурный анализ программного обеспечения.

Используйте интерактивное окно выше, чтобы просмотреть и удалить длину балки, опоры и добавленные нагрузки. Любые внесенные изменения автоматически перерисовывают диаграмму свободного тела для любой балки с опорой или консолью. Калькулятор реакции балки и расчет изгибающего момента запускаются после нажатия кнопки «Решить» и автоматически генерируют диаграммы сдвига и изгибающего момента. Вы также можете щелкнуть отдельные элементы этого калькулятора балки LVL, чтобы редактировать модель.

Калькулятор пролета балки легко рассчитает реакции на опорах.Он может рассчитывать реакции на опорах консольных или простых балок. Это включает в себя расчет реакций для консольной балки, которая имеет реакцию изгибающего момента, а также силы реакции x, y.

Вышеупомянутый калькулятор пролета стальной балки — это универсальный инструмент для проектирования конструкций, используемый для расчета изгибающего момента в алюминиевой, деревянной или стальной балке. Его также можно использовать в качестве калькулятора несущей способности балки, используя его в качестве калькулятора напряжения изгиба или напряжения сдвига. Он способен выдерживать до 2 различных сосредоточенных точечных нагрузок, 2 распределенных нагрузки и 2 момента.Распределенные нагрузки могут быть расположены так, чтобы они были равномерно распределенными нагрузками (UDL), треугольными распределенными нагрузками или трапециевидными распределенными нагрузками. Все нагрузки и моменты могут быть направленными как вверх, так и вниз по величине, что должно учитывать наиболее распространенные ситуации анализа балок. Расчет изгибающего момента и поперечной силы может занять до 10 секунд, и обратите внимание, что вы будете перенаправлены на новую страницу с реакциями, диаграммой поперечной силы и диаграммой изгибающего момента балки.

Одна из самых мощных функций — использование его в качестве калькулятора отклонения балки (или калькулятора смещения балки). Это может быть использовано для наблюдения расчетного прогиба балки с жесткой опорой или консольной балки. Возможность добавлять формы сечения и материалы делает его полезным в качестве калькулятора деревянных балок или в качестве калькулятора стальных балок для проектирования балок lvl или i. На данный момент эта функция доступна в SkyCiv Beam, который имеет гораздо больше функций для проектирования деревянных, бетонных и стальных балок.

SkyCiv предлагает инженерам широкий спектр программного обеспечения для структурного анализа и проектирования облачных вычислений. Как постоянно развивающаяся технологическая компания, мы стремимся внедрять инновации и улучшать существующие рабочие процессы, чтобы сэкономить время инженеров в их рабочих процессах и проектах.

Расчет деревянной балки для прочности, пример

Деревянная балка AB пролетом 5 м, шириной 100 мм и высотой 200 мм должна выдерживать три сосредоточенные нагрузки, показанные на рисунке. Выбранный сорт древесины имеет следующие допустимые материалы; τ все = 1 МПа и σ все = 10 МПа.

Рассчитать максимальное напряжение сдвига и нормальные напряжения для выбранной древесины. балка для данных условий нагружения.

Решение:

Шаг 1: Запишите входные параметры (включая свойства материала), которые определено в образце примера.

ОБЗОР ВХОДНЫХ СВОЙСТВ
Параметр Значение
Ширина бруса [b] 200 мм
Высота бруса [H] 100 мм
Допустимое напряжение сдвига [τ все ] 1 МПа
Допустимое нормальное напряжение [σ все ] 10 МПа
Тип балки Балка с простой опорой
с множественными точечными нагрузками

Шаг 2. Посетите страницу «Пример расчета просто поддерживаемого прогиба балки», чтобы см. пример расчета на сдвиг сила и изгибающие моменты.Рассчитать сдвиг сил и изгибающих моментов с помощью калькулятора напряжения и прогиба простой опоры балки, как описано в примере. Максимальные усилия сдвига и изгибающие моменты через деревянную балку приведены ниже.


СДВИГАТЕЛЬНЫЕ СИЛЫ И ИЗГИБНЫЕ МОМЕНТЫ
Расстояние x Сдвигающая сила (N) Изгибающий момент (Нм)
0.5 12676,5 6323
1,5 2500 8882

Шаг 3. Посетите страницу «Расчет прямоугольной балки на прочность», чтобы рассчитать максимальный сдвиг. и нормальные стрессы.

См. Пример расчета ниже для первой точки, указанной на шаге 2.

ВХОДНЫЕ ПАРАМЕТРЫ
Параметр Значение
Высота несущей балки [2c] 200 мм
Ширина несущей балки [b] 100
Высота y [y] 100
Сдвигающая сила [В] 12676. 4
Нормальное напряжение в точке y [σ x ] 9.484 МПа
Напряжение сдвига в точке y [τ xy ] 0
Напряжение фон Мизеса в точке y [σ v ] 9,484
Максимальное нормальное напряжение [σ макс ] 9.484
Максимальное напряжение сдвига [τ макс ] 0,951
Максимальное напряжение по Мизесу [σ v_max ] 9,484

Шаг 4: Результаты расчета напряжений приведены в следующей таблице.

РЕЗУЛЬТАТЫ
Расстояние x Сдвигающая сила (N) Изгибающий момент (Нм) Максимум.Нормальный
Напряжение (МПа)
Максимум. Сдвиг
Напряжение (МПа)
0,5 12676,5 6323 9,484 0,951
1.5 2500 8882 13,323 0,188

Резюме

По результатам дизайн не безопасен для заданных параметров и условий. Максимальное нормальное напряжение (13,323 МПа) превышает допустимое значение (10 МПа), указанное в задаче.Для надежной конструкции следует выбрать деревянную балку большего размера.

Проблема полностью решена с помощью калькуляторов и примеров, которые представлены в виде следует.



Калькулятор отклонения балки

Этот калькулятор отклонения балки поможет вам определить максимальное отклонение балки для балок с простой опорой и консольных балок, несущих простых конфигураций нагрузки . Вы можете выбрать один из нескольких типов нагрузки, которые могут воздействовать на балку любой длины по вашему желанию.Величина и расположение этих нагрузок влияют на то, насколько балка изгибается. В этом калькуляторе отклонения балки вы узнаете о различных формулах отклонения балки , используемых для расчета отклонений балок с жесткой опорой и балок консольных балок. Вы также узнаете, как модуль упругости балки и момент инерции ее поперечного сечения влияют на расчетный максимальный прогиб балки.

Что такое прогиб балки и изгиб балки

В строительстве мы обычно используем каркасных конструкций , которые удерживаются на месте фундаментом в земле.Эти каркасные конструкции подобны каркасам зданий, домов и даже мостов. В кадре мы называем вертикальное обрамление колонн , а горизонтальные балки . Балки — это длинные элементы конструкции, которые несут нагрузки, создаваемые горизонтальными плитами конструкций, включая перекрытия и крыши.

Когда балки несут слишком тяжелые для них нагрузки, они начинают гнуться. Мы называем величину изгиба балки , прогиб балки . Отклонение балки — это вертикальное смещение точки вдоль центра тяжести балки.Мы также можем рассматривать поверхность балки как опорную точку, если нет изменений в высоте или глубине балки во время изгиба.

Как рассчитать максимальный прогиб балки

Мы снабдили наш калькулятор прогиба балки формулами, которые инженеры и студенты-инженеры используют для быстрого определения максимального прогиба, который будет испытывать конкретная балка из-за нагрузки, которую она несет. Однако эти формулы могут решать только простые нагрузки и их комбинацию.Мы составили для вас таблицы этих формул, как показано ниже:

Формулы прогиба балок с простой опорой

Формулы прогиба консольной балки


Метод наложения

Для расчета максимального прогиба балки с комбинацией нагрузок мы можем использовать метод наложения . Метод наложения утверждает, что мы можем приблизительно оценить полное отклонение балки, сложив вместе все отклонения, вызванные каждой конфигурацией нагрузки.Однако этот метод дает нам лишь приблизительное значение фактического максимального прогиба. Расчет сложных нагрузок потребует от нас использования так называемого метода двойного интегрирования .

Жесткость балки

Для расчета прогиба балки необходимо знать жесткость балки и величину силы или нагрузки, которые могут повлиять на изгиб балки. Мы можем определить жесткость балки, умножив модуль упругости балки , E , на ее момент инерции , I .Модуль упругости зависит от материала балки. Чем выше модуль упругости материала, тем больше прогиб может выдержать огромные нагрузки, прежде чем достигнет предела разрушения. Модуль упругости бетона составляет 15-50 ГПа (гигапаскалей), а у стали — около 200 ГПа и выше. Эта разница в значениях модуля упругости показывает, что бетон может выдерживать лишь небольшой прогиб и трескается быстрее, чем сталь.

Вы можете узнать больше о модуле упругости, воспользовавшись нашим калькулятором напряжений.С другой стороны, чтобы определить момент инерции для определенного поперечного сечения балки, вы можете воспользоваться нашим калькулятором момента инерции. Момент инерции представляет собой величину сопротивления материала вращательному движению. Момент инерции зависит от размеров поперечного сечения материала.

Момент инерции также зависит от оси вращения материала. Чтобы лучше понять эту концепцию, давайте рассмотрим поперечное сечение прямоугольной балки шириной 20 см и высотой 30 см.Используя формулы, которые вы также можете увидеть в нашем калькуляторе момента инерции, мы можем вычислить значения момента инерции этого поперечного сечения следующим образом:

Iₓ = ширина * высота³ / 12
= 20 * (30³) / 12
= 45000 см⁴

Iᵧ = высота * ширина³ / 12
= 30 * (20³) / 12
= 20,000 см⁴

Обратите внимание на два значения момента инерции. Это потому, что мы можем рассматривать изгиб балки по вертикали (по оси x, то есть Iₓ) или по горизонтали (по оси y, то есть Iᵧ).Поскольку мы учитываем отклонение балки при вертикальном изгибе, для наших расчетов всегда нужно использовать Iₓ . Полученные нами значения говорят нам о том, что балку труднее изгибать при вертикальной нагрузке и легче изгибать при горизонтальной нагрузке. Эта разница в значениях момента инерции является причиной того, что мы видим балки в этой конфигурации, в которой ее высота больше ширины.

Понимание формул прогиба балки

Теперь, когда мы знаем концепции модуля упругости и момента инерции, мы можем теперь понять, почему эти переменные являются знаменателями в наших формулах отклонения балки.Формулы показывают, что чем жестче балка, тем меньше будет ее прогиб. Однако, изучив наши формулы, мы также можем сказать, что длина балки также напрямую влияет на прогиб балки. Чем длиннее балка, тем больше она может изгибаться и тем больше может быть прогиб.

С другой стороны, нагрузки

влияют на отклонение балки двумя способами: в направлении отклонения и величине отклонения . Нисходящие нагрузки склонны отклонять балку вниз.Нагрузки могут быть в виде точечной нагрузки, линейного давления или моментной нагрузки. Формулы в этом калькуляторе ориентированы только на нисходящие или восходящие направления для точечной нагрузки и распределенных нагрузок. Распределенные нагрузки аналогичны давлению, но учитывают только длину балки, а не ее ширину. Формулы в этом калькуляторе также учитывают момент или крутящий момент нагрузки как по часовой стрелке, так и против часовой стрелки. Просто проконсультируйтесь по направлениям стрелок на соответствующем изображении формулы, чтобы выяснить, в каком направлении имеется положительное значение нагрузки.

Пример расчета прогиба балки

Для примера расчета прогиба балки рассмотрим простую деревянную скамью с ножками на расстоянии 1,5 метра друг от друга в их центрах. Допустим, у нас есть доска из восточной белой сосны толщиной 4 см и шириной 30 см, которая служит сиденьем для этой скамейки. Мы можем рассматривать это сиденье как балку, которая отклоняется, когда кто-то садится на скамейку. Зная размеры этого сиденья, мы можем затем вычислить его момент инерции, как в нашем примере выше.Поскольку нам нужно рассчитать Iₓ, его момент инерции будет:

Iₓ = ширина * высота³ / 12
= 30 * (4³) / 12
= 160,0 см⁴ или 1,6x10⁻⁶ м⁴

Сосна восточная белая имеет модуль упругости 6800 МПа (6,8x10⁹ Па) , что является значением, которое мы получили из Справочника по древесине. Вы также можете легко получить значение модуля упругости для других материалов, таких как сталь и бетон, в Интернете или в местной библиотеке.Теперь, когда мы знаем эти значения, давайте рассмотрим нагрузку, которую будет нести этот стенд. Предположим, что ребенок 400 N сидит в центре скамейки. Теперь мы можем рассчитать прогиб сиденья скамейки из-за точечной нагрузки в его центре:

δₘₐₓ = P * L³ / (48 * E * I)
δₘₐₓ = (400 Н) * (1,5 м) ³ / (48 * 6,8x10⁹ Па * 1,6x10⁻⁶ м⁴)
δₘₐₓ = 0,002585 m = 2,5850 мм

Это означает, что многоместное сиденье прогнется примерно на 2.6 миллиметров на от исходного положения, когда ребенок сидит посередине скамейки.

Если вы нашли эту тему интересной и хотели бы узнать больше о прочности материалов, вам также может понравиться наш калькулятор запаса прочности. Вы также можете воспользоваться нашим конвертером силы, если хотите изучить различные единицы измерения точечных нагрузок и расчета сил.

Расчет нагрузок на коллекторы и балки | Строительство и строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте в архивных целях.Некоторая информация, содержащаяся в нем, может быть устаревшей.

Понимание того, как нагрузки передаются через конструкцию и воздействуют на элементы конструкции, является первым шагом к определению размеров коллекторов и балок

Пол Физетт — © 2005

Большинство строителей автоматически выбирают двойные заголовки -2 x 8 или -2 x 10 для обрамления окон и дверей в каждом доме, который они строят. Эти коллекторы работают для поддержки большинства жилых помещений и по совпадению удерживают верхние части окон на одинаковой высоте.Замечательное решение, но эффективно ли это и экономично ли использование материала? То же самое верно и для балок, таких как конструкционные коньковые балки и центральные балки. Слишком часто строители собирают брус размером 2 дюйма, чтобы выдержать нагрузки на крышу и пол, не рассматривая другие варианты. Вы не сможете превзойти пиломатериалы для большинства небольших оконных коллекторов, но по мере увеличения пролётов и нагрузок более прочные материалы становятся лучшим выбором. Пиломатериалы ограничивают возможности дизайна и в некоторых случаях просто не работают. Parallam, Timberstrand, Laminated Veneer Lumber и Anthony Power Beam — примеры альтернативных материалов, которые предоставляют строителям захватывающий выбор.

В этой серии из двух частей мы рассмотрим, как пиломатериалы и эти инженерные материалы подходят для использования в качестве коллекторов и балок. Часть I покажет вам, как отследить структурные нагрузки до коллекторов и балок. В части II будут рассмотрены процедуры определения размеров, характеристики и стоимость этих материалов для нескольких приложений (см. «Определение размеров проектируемых балок и коллекторов» для части 2).

Делаю работу

Работа коллекторов и балок проста. Они передают нагрузки сверху на фундамент снизу через сеть конструктивных элементов.Идея определения размеров коллекторов и балок проста: сложите все временные и статические нагрузки, действующие на элемент, а затем выберите материал, который будет противостоять нагрузке. Балка должна быть достаточно прочной, чтобы не сломаться (значение Fb), и достаточно жесткой, чтобы она не прогибалась чрезмерно под нагрузкой (значение E). Однако процесс определения размеров этих структурных элементов может быть сложным, если вы не инженер. Вот упрощенный подход, который поможет вам указать подходящий материал для многих приложений.

Первый шаг такой же для пиломатериалов и конструкционных древесных материалов: сложите все нагрузки, действующие на жатку или балку, а затем преобразуйте эту нагрузку в значение , какую нагрузку будет ощущать каждая прямая опора жатки или балки . Говоря лучевым языком, вы говорите: этот заголовок должен нести X-фунтов на линейный фут. Этот перевод является ключом к любой проблеме определения размеров конструкции. Вооружившись этой информацией, вы можете определить минимальный размер, пролет или прочность балки (кредит джулио). Размеры инженерных деревянных компонентов определяются с помощью таблиц пролетов, которые соответствуют различным пролетам и фунтам на фут балки.Для пиломатериалов необходимо произвести математические расчеты.

Нагрузки

считаются распределенными нагрузками или точками нагрузками. Слой песка, равномерно распределенный по поверхности, является примером чистой распределенной нагрузки. Каждый квадратный фут поверхности испытывает одинаковую нагрузку. Текущие и статические нагрузки, указанные в строительных нормах и правилах для крыш и полов, являются приблизительными значениями распределенных нагрузок. Точечные нагрузки возникают, когда груз накладывается на одно место в конструкции, например на колонну.Нагрузка на опорную конструкцию распределяется неравномерно. Анализ точечной нагрузки лучше оставить инженерам. Мы будем рассматривать только распределенные нагрузки. Это позволит нам определять размеры балок для наиболее распространенных приложений.


Рисунок 1

Давайте проследим распределенные нагрузки для нескольких разных домов. Предположим, что все они расположены в одном климате, но имеют разные пути загрузки из-за конструкции. Эти примеры показывают, как распределенные нагрузки распределяются между элементами конструкции.Наши образцы домов находятся в районе, где снеговая нагрузка составляет 50 фунтов на квадратный фут площади крыши (снег рассматривается как временная нагрузка). Само собой разумеется, что в более теплом климате снеговая нагрузка, вероятно, была бы меньше, поэтому вам необходимо проверить свою кодовую книгу на предмет временных и статических нагрузок в вашем регионе. Все нагрузки указаны в фунтах на квадратный фут горизонтальной проекции (площадь пятна контакта). (СМ. РИСУНОК 1)

Заголовки


Рисунок 2

Пример заголовка № 1

Здесь каждый квадратный фут кровельной системы обеспечивает 50 фунтов динамической нагрузки и 15 фунтов статической нагрузки (всего 65 фунтов на квадратный фут) на конструктивную опорную систему.Помните, что эти нагрузки равномерно распределяются по всей поверхности крыши. Наружная стена (и коллекторы внутри) будут нести все нагрузки от средней точки дома (между опорными стенами) к внешней стороне дома (включая свес крыши). Расстояние в этом случае составляет 12 футов + 2 фута = 14 футов. Таким образом, каждый линейный фут стены должен выдерживать нагрузки, создаваемые полосой шириной 1 фут в этом районе 14 футов. С технической точки зрения стена имеет ширину притока 14 футов. Отсюда мы легко можем видеть, что каждая линейная опора стены поддерживает:

Условия:

живая нагрузка (снег):

50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

Собственная нагрузка на крышу:

15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут

общая нагрузка:

= 910 фунтов на линейный фут

Важно перечислить временную нагрузку, постоянную нагрузку и общую нагрузку отдельно, поскольку временная нагрузка используется для расчета жесткости, а общая нагрузка используется для расчета прочности.


Рисунок 3

Пример заголовка 2

Этот дом идентичен нашему первому примеру, за исключением того, что он построен из палки. В результате временная нагрузка, статическая нагрузка и распределение сил различны. В отличие от стропильной крыши, временная нагрузка и собственная нагрузка на стропила и балки перекрытия должны учитываться как отдельные системы. Поскольку чердак можно использовать для хранения, временная нагрузка на чердак в соответствии с нормами составляет 20 фунтов на квадратный фут.

Условия:

живая нагрузка (снег):

50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

Собственная нагрузка на крышу:

10 фунтов на квадратный фут x 14 футов = 140 фунтов на линейный фут

живая нагрузка потолка:

20 фунтов на фут x 6 футов = 120 фунтов на линейный фут

статическая нагрузка потолка:

10 фунтов на квадратный фут x 6 футов = 60 фунтов на линейный фут

общая нагрузка:

= 1020 фунтов на линейный фут


Рисунок 4

Пример заголовка 3

Опять же, у этого дома такая же ширина, но у него 2 уровня.Нагрузки на нижний коллектор создают крыша, верхние стены и система 2-го этажа. В Стандартах архитектурной графики вес внешней стены размером 2 × 6 составляет 16 фунтов на фут 2 . Таким образом, стена высотой 8 футов весит 8 футов x 16 фунтов / фут 2 = 128 фунтов на линейный фут. На жатку доставлено:

Условия:

живая нагрузка (снег):

50 фунтов на квадратный фут x 14 футов = 700 фунтов на линейный фут

Собственная нагрузка на крышу:

15 фунтов на квадратный фут x 14 футов = 210 фунтов на линейный фут

стена верхнего уровня:

= 128 фунтов на линейный фут

Живая нагрузка 2-го этажа:

30 фунтов на фут x 6 футов = 180 фунтов на линейный фут

Собственная нагрузка 2-го этажа:

10 фунтов на фут x 6 футов = 60 фунтов на линейный фут

общая нагрузка:

= 1278 фунтов на линейный фут

Балки

Пример коньковой балки


Рисунок 5 — На этом рисунке показаны 2 конструктивных элемента: конструкционная балка конька и центральная балка.У обоих есть приток площадью 12’0 ″. Нагрузка на фут балки определяется так же, как и для жаток.

Условия коньковой балки

живая нагрузка (снег):

50 фунтов на фут x 12 футов = 600 фунтов на линейный фут

Собственная нагрузка на крышу:

10 фунтов на фут x 12 футов = 120 фунтов на линейный фут

общая нагрузка:

= 720 фунтов на линейный фут

Пример фермы

Центральная балка несет половину нагрузки на пол, нагрузку на перегородку и половину нагрузки на второй этаж.Текущие и статические нагрузки указаны в строительных нормах и правилах. Вес перегородки указан в Стандартах архитектурной графики как 10 фунтов на квадратный фут.

B) Условия балок первого этажа

Живая нагрузка 1-го этажа:

40 фунтов на фут x 12 футов = 480 фунтов на линейный фут

Статическая нагрузка 1-го этажа:

10 фунтов на фут x 12 футов = 120 фунтов на линейный фут

Перегородка высотой 8 футов:

= 80 фунтов на линейный фут

Живая нагрузка 2-го этажа:

30 фунтов на фут x 12 футов = 360 фунтов на линейный фут

Собственная нагрузка 2-го этажа:

10 фунтов на фут x 12 футов = 120 фунтов на линейный фут

общая нагрузка:

= 1160 фунтов на линейный фут

Резюме

Эти примеры являются типичными для типов вычислений, которые вам необходимо выполнить для определения равномерной нагрузки, которая распределяется на балку или коллектор.Вы должны установить, какую нагрузку принимает каждая прямая опора жатки или балки. Следующим шагом будет использование технической литературы любой из компаний, производящих деревянные компоненты, для определения пролета и размера балки. Все они соотносят допустимые пролеты с нагрузкой на фут балки. Списки пролетов основаны на допустимом прогибе, динамической нагрузке и статической нагрузке, которые перечислены в вашей книге строительных норм. В части 2 «Определение размеров инженерных коллекторов и балок» мы сравниваем стоимость и характеристики некоторых деревянных изделий с пиломатериалами.

Все иллюстрации любезно предоставлены Journal of Light Construction.

Приложение для проектирования деревянных балок

от Construction Knowledge.net


«Очень просто использовать, если нужно убедиться, что кусок дерева достаточно силен, чтобы вытащить что-нибудь из ямы ».
— Лия в Android Market


Простой в использовании калькулятор расчета деревянных балок для строительства и строительства:

Входные данные: пролет, размер балки, тип пиломатериала и вариант точечной нагрузки или равномерно распределенная нагрузка (включая только простые пролеты балки).
Выходы: расчетное напряжение при изгибе, допустимое напряжение вашего типа балки и расчетный и допустимый прогиб.

Другие функции и примечания:
Результаты можно отправить по электронной почте, отправить текстовое сообщение или скопировать в буфер обмена телефона.
Не стесняйтесь писать нам по электронной почте с предложениями по функциям или новыми идеями приложений.

Пример:
У вас есть бревна 6 x 6, перекрывающие верхнюю часть строительных лесов, и входящий в комплект подъем с него.Вы хотите убедиться, что деревянная балка больше, чем адекватный груз, который вы поднимаете. Вы знаете, что это желтый сосна, пролетами 5 футов и пытается поднять 1500 фунтов груза (10 кубических футов бетона). Было бы неплохо узнать, поддерживает ли расчет что вам подсказывает ваша интуиция?

Вот как это работает:

1. Введите длину пролета: 5 футов

2. Введите предполагаемую ширину и глубину балки: 5.5 дюймов и 5,5 дюйма

3. Выберите породу дерева из вариантов: Сосна южная обработанная № 2 сорт

.

4. Укажите, будет ли нагрузка центром точечной нагрузки пролета или равномерной распределенная нагрузка? Точечная нагрузка.

Пример точечной нагрузки — опора стойки на балка или стальной трос, поднимающий ковш с приставкой. Точечные нагрузки находятся в фунты. В примере на экранах ведро с 10 кубическими футами бетона. должен быть поднят.Следовательно, нагрузка будет составлять 10 кубических футов бетона x 150 фунтов / кубический фут. бетона = 1500 фунтов.

С другой стороны, равномерно распределенная нагрузка возникает, когда силы, действующие на балку, распространяются по длине балки. Для Например, деревянная балка на 16 дюймов по центру состоит из 16 дюймов фанеры и ковра. (скажем, 2 фунта на квадратный фут) статической нагрузки над ним. Так что мертвый груз становится 2 фунта / квадратный фут x 1,33 фута = 2,66 фунта на погонный фут. Жизнь нагрузка (скажем, 40 фунтов на квадратный фут для жилого помещения) аналогичным образом будет 40 фунтов на квадратный фут x 1.33 фут = 53,2 фунта на погонный фут. Таким образом, полная нагрузка будет мертвой нагрузка 2,66 фунта / фунт + динамическая нагрузка 53,2 фунта / фунт = 55,86 фунта / фунт.

5. Но вернемся к примеру: введите количество груза: 1500 фунтов

6. Убедитесь, что верхний пояс балки не скручен или коробление. Программа учитывает только изгибающие напряжения для простого пролета с либо центральная точечная нагрузка, либо равномерно распределенная нагрузка.Программа предполагает, что верхний пояс балки надлежащим образом поддерживается (либо с регулярно расположенные балки или какие-либо стабилизирующие стяжки) по крайней мере каждые пять футов. Если верхний пояс балки недостаточно поддерживается, пожалуйста, поймите, что балка может выйти из строя из-за деформации верхнего пояса. Эта программа не оценивает пролеты балок с неподдерживаемыми верхними тросами.

7. Просмотрите вывод программы:

Эту базовую программу проектирования деревянных балок должны использовать только квалифицированные человек.Предположения и формулы в программе должны быть полностью понятен всем, кто использует эту программу.

Балки — поддерживаются с обеих сторон

Напряжение в изгибаемой балке можно выразить как

σ = y M / I (1)

, где

σ = напряжение (Па (Н / м ) 2 ), Н / мм 2 , psi)

y = расстояние до точки от нейтральной оси (м, мм, дюйм)

M = изгибающий момент (Нм, фунт дюйм)

I = момент инерции (м 4 , мм 4 , в 4 )

Калькулятор ниже можно использовать для расчета максимального напряжения и прогиба балок с одной одиночной или равномерно распределенной нагрузкой.

Балка, поддерживаемая на обоих концах — равномерная непрерывная распределенная нагрузка

Момент в балке с равномерной нагрузкой, поддерживаемой на обоих концах в положении x, может быть выражен как

M x = qx (L — x) / 2 (2)

, где

M x = момент в положении x (Нм, фунт дюйм)

x = расстояние от конца (м, мм, дюйм)

Максимум момент находится в центре балки на расстоянии L / 2 и может быть выражен как

M max = q L 2 /8 (2a)

где

M макс = максимальный момент ( Нм, фунт-дюйм)

q = равномерная нагрузка на единицу длины балки (Н / м, Н / мм, фунт / дюйм)

9055 4 L = длина балки (м, мм, дюйм)

Максимальное напряжение

Уравнения 1 и 2a могут быть объединены для выражения максимального напряжения в балке с равномерной нагрузкой. на обоих концах на расстоянии L / 2 как

σ max = y max q L 2 / (8 I) (2b)

где

σ max = максимальное напряжение (Па (Н / м 2 ), Н / мм 2 , psi)

y max = расстояние до крайней точки от нейтральной оси (м, мм, дюйм)

  • 1 Н / м 2 = 1×10 -6 Н / мм 2 = 1 Па = 1.4504×10 -4 psi
  • 1 psi (фунт / дюйм 2 ) = 144 фунт / дюйм (фунт на / фут 2 ) = 6 894,8 Па (Н / м 2 ) = 6,895×10 — 3 Н / мм 2

Максимальный прогиб :

δ max = 5 q L 4 / (384 EI) (2c)

где 7706 max = максимальный прогиб (м, мм, дюйм)

E = Модуль упругости (Па (Н / м 2 ), Н / мм 2 , psi)

Прогиб в положении x:

δ x = qx ( L 3 — 2 L x 2 + x 3 ) / (24 EI) (2d)

Примечание! — прогиб часто является ограничивающим фактором при проектировании балки.Для некоторых применений балки должны быть прочнее, чем требуется при максимальных нагрузках, чтобы избежать недопустимого прогиба.

Силы, действующие на концы:

R 1 = R 2

= q L / 2 (2e)

, где

R = сила реакции (Н, фунт)

Пример — балка с равномерной нагрузкой, метрические единицы

Балка UB 305 x 127 x 42 длиной 5000 мм несет равномерную нагрузку 6 Н / мм .Момент инерции балки составляет 8196 см 4 (81960000 мм 4 ) , а модуль упругости стали, используемой в балке, составляет 200 ГПа (200000 Н / мм 2 ) . Высота балки 300 мм (расстояние от крайней точки до нейтральной оси 150 мм ).

Максимальное напряжение в балке можно рассчитать

σ max = (150 мм) (6 Н / мм) (5000 мм) 2 / (8 (81960000 мм 4 ))

= 34.3 Н / мм 2

= 34,3 10 6 Н / м 2 (Па)

= 34,3 МПа

Максимальный прогиб балки можно рассчитать 77

77

δ макс = 5 (6 Н / мм) (5000 мм) 4 / (( 200000 Н / мм 2 ) ( 81960000 мм 4 ) 384)

= 2,98 мм

Вычислитель балки с равномерной нагрузкой — метрические единицы
  • 1 мм 4 = 10 -4 см 4 = 10 -12 м 40
  • 28 1 см 4 = 10 -8 м = 10 4 мм
  • 1 дюйм 4 = 4.16×10 5 мм 4 = 41,6 см 4
  • 1 Н / мм 2 = 10 6 Н / м 2 (Па)
Расчет балки равномерной нагрузки — Британские единицы
Пример — балка с равномерной нагрузкой, британские единицы

Максимальное напряжение в стальной широкополочной балке W 12 x 35 дюймов, 100 дюймов длиной , момент инерции 285 дюймов 4 , модуль упругости 2

00 psi

, при равномерной нагрузке 100 фунтов / дюйм можно рассчитать как

σ max = y max q L 2 / (8 I)

= (6.25 дюймов (100 фунтов / дюйм) (100 дюймов) 2 / (8 (285 дюймов 4 ))

= 2741 (фунт / дюйм 2 , psi)

Максимальное отклонение может можно рассчитать как

δ max = 5 q L 4 / (EI 384)

= 5 (100 фунтов / дюйм) (100 дюймов) 4 / ((2

00 фунтов / дюйм

2 ) (285 дюймов 4 ) 384)

= 0,016 дюйма

Балка, поддерживаемая на обоих концах — нагрузка в центре

Максимальный момент в балке с центральной нагрузкой, поддерживаемой с обоих концов :

M max = FL / 4 (3a)

Максимальное напряжение

Максимальное напряжение в балке с одноцентровой нагрузкой, поддерживаемой с обоих концов:

σ max = y max FL / (4 I) (3b) 909 40

, где

F = нагрузка (Н, фунт)

Максимальный прогиб можно выразить как

δ max = FL 3 / (48 EI) (3c)

Силы, действующие на концы:

R 1 = R 2

= F / 2 (3d)

Калькулятор балки с одним центром нагрузки — метрические единицы
Калькулятор балки с одним центром нагрузки — британская система мер Единицы
Пример — балка с одной центральной нагрузкой

Максимальное напряжение в стальной широкополочной балке W 12 x 35 дюймов, 100 дюймов длиной , момент инерции 285 дюймов 4 , модуль упругости 2

00 psi

, с центральной нагрузкой 10000 фунтов можно рассчитать как

σ max = y max FL / (4 I)

= (6.25 дюймов) (10000 фунтов) (100 дюймов) / (4 (285 дюймов 4 ))

= 5482 (фунт / дюйм 2 , psi)

Максимальный прогиб можно рассчитать как

δ макс = FL 3 / EI 48

= (10000 фунтов / дюйм) (100 дюймов) 3 / ((2

00 фунтов / дюйм

2 ) (285 дюймов 4 ) 48 )

= 0,025 дюйма

Некоторые типичные пределы отклонения по вертикали

  • полное отклонение: пролет / 250
  • отклонение под нагрузкой: пролет / 360
  • консоли: пролет / 180
  • балки деревянных перекрытий в домашних условиях: пролет / 330 (макс. 14 мм)
  • хрупкие элементы: пролет / 500
  • подкрановые балки: пролет / 600

Балка, поддерживаемая на обоих концах — эксцентричная нагрузка

Максимальный момент в балке с одиночной эксцентричной нагрузкой в ​​точке нагрузки:

M макс = F ab / L (4a)

Максимальное напряжение

Максимальное напряжение в балке с одноцентровой нагрузкой, поддерживаемой с обоих концов:

σ max = y max F ab / (LI) (4b)

Максимальный прогиб в точке нагрузки может быть выражен как

δ F = F a 2 b 2 / (3 EIL) (4c)

Силы, действующие на концы:

R 1 = F b / L (4d)

R 2 = F a / L (4e)

Балка, поддерживаемая на обоих концах — две эксцентриковые нагрузки

Максимальный момент (между нагрузками) в балке с двумя эксцентрическими нагрузками:

M max = F a (5a)

Максимальное напряжение

Максимальное напряжение в балке с двумя эксцентрическими нагрузками, поддерживаемыми на обоих концах:

σ max = y max F a / I (5b)

Максимум прогиб в точке нагрузки можно выразить как

δ F = F a (3L 2 — 4 a 2 ) / (24 EI) (5c)

Силы, действующие на концы:

R 1 = R 2

= F (5d)

Вставьте балки в свою модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Балка поддерживается на обоих концах —

нагрузки

Максимальный момент (между нагрузками) в балке с тремя точечными нагрузками:

M max 90 108 = FL / 2 (6a)

Максимальное напряжение

Максимальное напряжение в балке с тремя точечными нагрузками, поддерживаемыми с обоих концов:

σ max = y max FL / (2 I) ( 6b)

Максимальный прогиб в центре балки можно выразить как

δ F = FL 3 / (20.
