подключение и установка сплит системы своими руками

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Чтобы выполнить установку кондиционера, многие обращаются за помощью специалистов, которые выдают специальный документ, подтверждающий верно выполненную работу.

Относительно монтажа сплит системы своими руками, то вы не можете воспользоваться гарантийным обслуживанием. Прежде чем решить установить кондиционер своими руками, необходимо понимать, что такое занятие достаточно хлопотное, трудоемкое.

Процесс предполагает совершение ряда действий: подбор соответствующего комплекта для монтажа, правильный выбор места, установка блоков. Наиболее распространенным, доступным вариантом подобной техники является сплит-система, ведь у нее минимум недостатков и повышенная эффективность.

Читайте еще: Что делать, если вентиляция в квартире дует в обратную сторону.

Краткое содержание

Установка сплит системы своими руками

Ниже рассмотрим подробную инструкцию по установке сплит систем, а пока предварительно вы должны знать, что работа будет состоять из следующих этапов:

  • подбор наиболее подходящего места;
  • фиксация кондиционера;
  • монтажные работы с внутренним отсеком;
  • совершение пробного запуска.

Перечень необходимых материалов:

  • кронштейны;
  • скотч армированный;
  • кабели электрические;
  • теплоизоляция;
  • анкера;
  • трубки из меди.

В процессе монтажа не обойтись и без такого специального инструмента:

  • насос вакуумный;
  • трубогиб и вальцовка;
  • риммер-зачистка;
  • коллектор манометрический и труборез.

Внутренний модуль нужно установить так, чтобы в процессе использования не было дискомфорта, вызываемого сильным холодным воздухом.

Многие люди задумываются о покупке кондиционера исключительно в летний период, когда цены на такое оборудование слишком завышены. Чтобы сэкономить, имеется вполне разумное решение – покупка кондиционера и его установка зимой.

Выполнение установки устройства в зимний период вполне возможно. Монтаж прибора в холод, а именно крепление модулей и соединение блоков, ничем не отличается от аналогичных действий в теплое время.

Важно знать, при какой температуре могут быть проблемы. Основные трудности с вакуумизацией, заправкой системы возникают в том случае, если температура воздуха ниже пяти градусов мороза. Работа, включение кондиционера при низкой температуре чревата его поломкой.

Подключение кондиционера

Имеется два проверенных метода, благодаря которым можно самостоятельно подключить устройство, а именно через или с помощью отдельного провода, проведенного к электрическому щиту.

Специалисты настоятельно рекомендуют применить наиболее безопасный, эффективный способ подсоединения – персональный кабель, обеспечивающий стабильность функционирования прибора.

Поставив устройство защитного отключения, можно уберечь прибор от перегрузки сети и перепадов напряжения. Благодаря отдельной линии, есть возможность поместить модули в совершенно любом месте. Желательно учесть перечень важны требований, выдвигаемых к линии:

  • медные жилы;
  • наличие отдельного заземления по всей линии;
  • АЗО либо УЗО;
  • соответствие диаметра провода размеру, который установлен производителем.

В защитный шланг пропускают электрический жгуты, после эго помещают в соответствующий пластиковый короб, что поможет избежать повреждения целостности стен.

Требования к домашней розетке:

  • желательно наличие хорошего заземления;
  • подключение к щитку по автомат защите.

Чтобы правильно подключить устройство, можно использовать провод того сечения, который отмечен для конкретной модели. Нельзя тянуть провода рядом с отоплением, газом. Жгуты поместить в штробы, аккуратно закрепить хомутами.

Схема расположения элементов сплит системы

Что касается принципа, технологии подключения модулей, то она абсолютно аналогична. Сперва нужно удалить переднюю панель, она выполняет декоративную функцию. Снять крышку защиты и кабельный фиксатор внизу. Кабель протянуть через проем в стене, убрать защитную изоляцию на 3 см от конца с каждой жилы. Конца вставить в клеммы, затянуть винты. Укрепить провода, установить на место крышку. Подключив блоки, следует тщательно проверить правильность всех подсоединений, сверив схемы, после чего разрешено пробное подключение.

Как правильно установить сплит систему самостоятельно

Алгоритм действий:

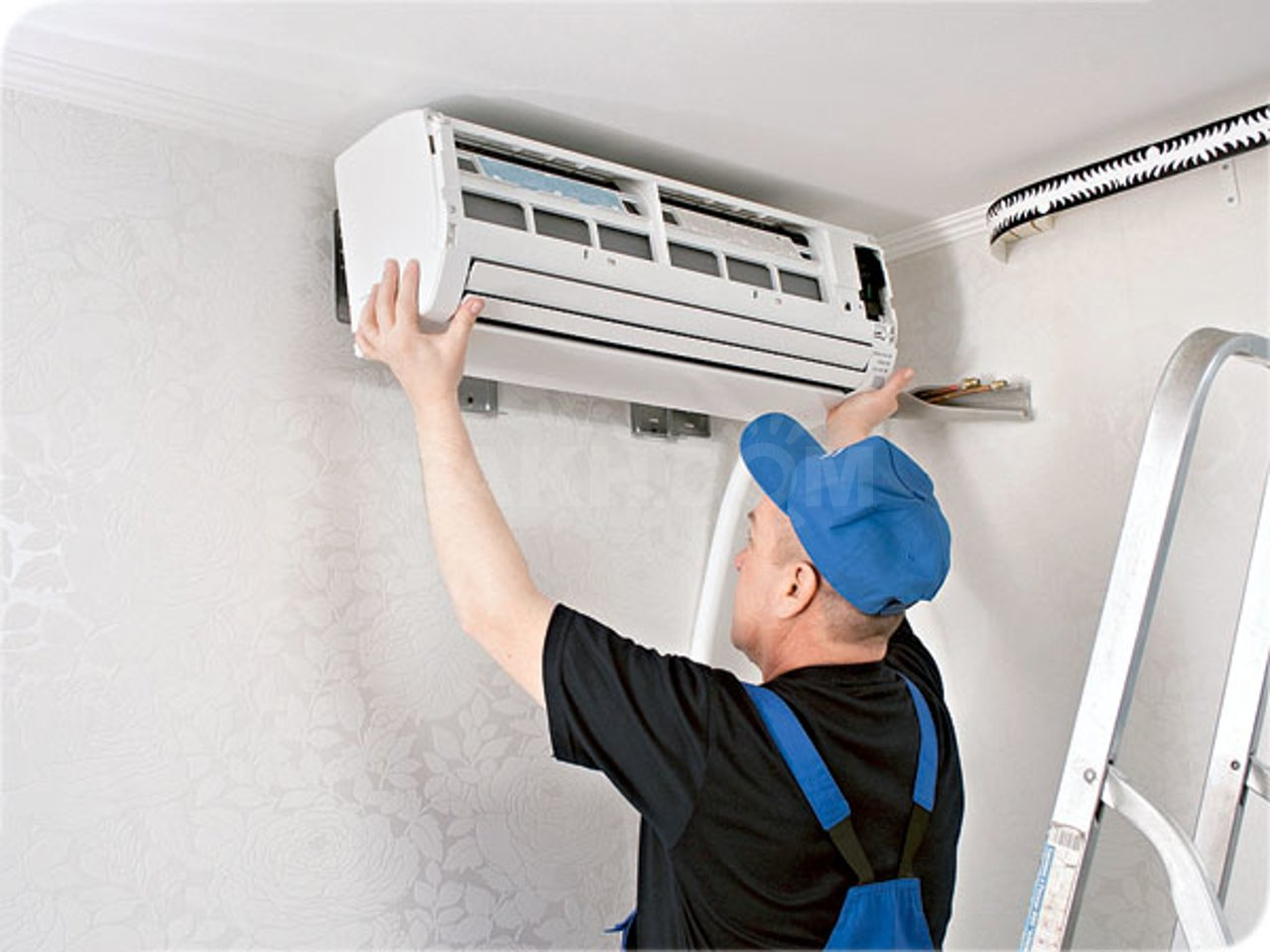

Фиксация внутреннего блока

Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.

Монтаж внутреннего блока

Подготовительные работы с коммуникационными каналами

Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.

Фиксация наружного блока

Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

Соединение двух модулей

С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока.  Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.

Процедура вакуумирования

Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.

Наполнение фреоном

Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают. Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки. Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.

Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.

Полезное видео: весь процесс установки сплит системы своими руками

//youtu.be/8bHUU9HKPEw

 Загрузка ...

Отличная статья 0

Как происходит установка кондиционера - полезная информация о системах кондиционирования

При покупке сплит-системы на нее дается гарантия от фирмы-продавца. После монтажа фирма-установщик должна дать гарантию на свою работу. Как правило, это срок на 1 год.

Неправильная установка сплит-системы приводит к поломке в течение полугода. Установить кондиционер своими руками – сложная задача, которая требует знаний, хорошего инструмента и профессиональной подготовки. Именно поэтому доверить монтаж кондиционера стоит профессионалам.

Получить консультацию:

Как мастера устанавливают бытовой кондиционер

Процесс растягивается на несколько этапов. Часто он начинается с установки наружного блока. Его нужно повесить так, чтобы потом можно было до него дотянуться без альпинистского снаряжения. На стене отмечаются места для крепления кронштейнов. Далее мастер сверлит отверстия и надежно закручивает анкерные болты кронштейнов и вешает прибор.

Внутренний монтаж

Комнатный блок устанавливается под потолком в квартире. На стене вешается монтажная панель (строго горизонтально!). На нее устанавливается сам прибор. Также мастер просверлит сквозное отверстие в стене, через которые будут соединены оба блока.

Важно: запрещена установка за занавесками и возле батареи.

Минимальное расстояние от угла – 5 см, от потолка – 10 см. Это необходимо для оптимального воздухообмена.

Подключение электропроводки

Кондиционер требует отдельной проводки с сечением кабеля не менее 1,5 кв. мм и отдельного автомата. Проводка может прокладываться в штробах в стене, а может прятаться в декоративный короб.

Важно: штробление стен не входит в стандартный список работ установщиков. Если нужно прятать провода в стене, стоимость монтажа увеличивается. Если вы делаете ремонт, попросите рабочих сделать штробы – как правило, это будет дешевле.

Прокладка магистрали и соединение системы

Оба блока соединяются между собой электрическим кабелем и двумя медными трубками. Все провода укладываются в желобки в стене. Опять же, их можно спрятать в пластиковый короб.

Работы начинаются с внешнего блока. Внизу него есть вывод, к которому присоединяется дренажный шланг. Он должен выходить наружу под небольшим уклоном (чтобы стекал конденсат).

Важно: эту трубку нельзя перегибать. В противном случае в ней будет застаиваться вода, появится неприятный запах и будут размножаться бактерии.

Затем к обоим блокам с помощью накидной гайки подсоединяются медные трубки. Перед этим на них надевают утеплитель и вальцуют, что расширит отверстия. Также подключаются концы электрического кабеля. После того как мастер все присоединил, он спускает воздух.

Заполнение фреоном и тестирование

Из баллона в систему закачивается хладагент. После этого прибор самостоятельно запускается в тестовом режиме. Если сбоев нет, все отверстия в стене замазываются, убирается мусор. Кондиционер готов к работе.

Как монтируют мульти-сплит-систему

ММС отличается от простой системы наличием одного наружного и нескольких внутренних блоков. Каждый из них автономен, и в разных комнатах можно запрограммировать поддержание разной температуры.

Установка ММС такая же, как и обычного 2-блочного кондиционера, только нужно соединить большее количество элементов.

Если обычный сплит можно установить своими руками, то монтаж мульти-системы под силу только профессионалам.

Как монтируют кассетную сплит-систему

Это полупромышленный кондиционер, который покупается для кафе, гостиниц, цехов и пр. Также состоит из двух блоков: внешнего и внутреннего. Последний имеет квадратную форму, монтируется в подвесной потолок типа Армстронг.

Главная сложность в установке кассетного кондиционера – внутренний монтаж. Блок устанавливается посреди комнаты. При этом всегда деформируется потолок. Поэтому лучше начинать работы перед ремонтом. Прокладка трассы и подключение всех проводов такая же, как у обычной ММС.

Как устанавливается канальный кондиционер

Это уже промышленная система для кондиционирования воздуха. В жилых домах ставится редко (и то только в частном здании). Такой прибор широко используется в торговых центрах, офисных и промышленных зданиях и пр.

Состоит из двух блоков. Внутренний имеет огромные размеры. Он ставится за подвесным потолком, на чердаке или в отдельной комнате. От него идет множество каналов-воздуховодов. Они заканчиваются решетками и диффузорами, через который воздух попадает в помещение.

Этапы монтажа канальной сплит-системы:

  1. Установка блоков.
  2. Прокладка фреонового контура, кабелей и электрики.
  3. Монтаж воздуховодов и адаптеров.
  4. Установка диффузоров и щелевых решеток.
  5. Подсоединение системы отведения конденсата и элементов управления.

После того как монтажные работы закончились, прибор обязательно тестируют. Это необходимо сделать перед тем, как все закроется чистовой отделкой.

Особенности установки напольно-потолочной сплит-системы

Конструкция таких кондиционеров напоминает кассетные системы. Только внутренний блок ставится не только в потолке (не в подвесном), но и вдоль стены у пола. Подходят для больших помещений от 100 кв.м.

Внешний блок вешается на фасаде здания, на балконе или в подсобном помещении. Соединение происходит по стандартной схеме.

Монтаж кондиционеров сотрудниками ООО «Цельсис»

Профессиональная установка сплит-системы – гарантия ее долгой службы. Мы монтируем бытовые и промышленные кондиционеры в соответствии с ТУ, СНиПами и ГОСТом. Используем только сертифицированное оборудование и бережно относимся к имуществу.

Устанавливаем сплит систему сами: инструкция, советы

Для того чтобы установить сплит систему своими руками, необходимо иметь элементарные знания по монтажу климатической техники, а также набор необходимых инструментов для ее монтажа.

Оборудование, которое понадобиться в процессе монтажа на различных его этапах, можно условно разделить на группы:

  • Электрооборудование: болгарка с алмазным диском, перфоратор.
  • Инструменты для труб: труборез для медных труб, шабер, вальцовка, гидравлический трубогиб.
  • Холодильный инструмент: течеискатель фреона, вакуумный насос.
  • Инструменты для припайки: горелка, медно-фосфорный припой.

Установка сплит системы своими руками будет удачна только в том случае, если придерживаться определенных правил по монтажу, а именно:

  • Установка внутреннего блока осуществляется на расстоянии 3 метра от пола и на расстоянии как минимум 10 см от потолка.
  • Для расположения внутреннего блока нельзя выбирать место над шкафами, над кроватью и вблизи нагревательных приборов.
  • Для сплит системы лучше провести отдельную проводку и установить отдельный автомат в щитке.
  • Напротив внешнего блока не должно быть, каких либо преград на расстоянии 3 метров иначе циркуляция воздуха будет не эффективной.
  • Между внутренним и внешним блоком пролегает фреоновая трасса, длинна которой, не должна быть меньше трех метров.

Этапы установки сплит-системы

Установка оборудования осуществляется в 8 этапов:

  1. Следуя вышеизложенным инструкциям необходимо выбрать место расположения кондиционера и подвести проводку.
  2. Далее пользуясь мощным перфоратором, бурим сквозное отверстие во внешней стене помещения диаметром 5см. Очень важно, перед тем как самому установить сплит систему отгородить участок улицы под стеной, которую собираетесь бурить, лентой. Иначе кусочек бетона или штукатурки может повредить чью-то машину или упасть на голову прохожим.
  3. Крепим надежными болтами кронштейны для наружного блока с учетом того, чтобы расстояние между блоками не превышало 15 метров, а уровень высоты был не более 3 метров между ними. Задняя стенка внешнего блока не должна плотно прилегать к стене здания, а кронштейны должны выдерживать его вес с учетом возможных погодных условий. Поскольку дренажный шланг выводиться в то же отверстие, что и фреоновая труба, то внешний блок кондиционера нельзя устанавливать прямо под ней. Лучше отступить в сторону 40-50см, иначе влага, скапливаемая в конденсаторе, будет попадать на внутреннюю стенку компрессора кондиционера. Установку внешнего блока на высотных зданиях лучше доверить промышленным альпинистам или использовать для этого специальные подъемники.
  4. Четвертым этапом будет монтирование внутреннего блока. Прикрепляем кронштейн, идущий в комплекте сплит системы на стену, пользуясь дляточности водным уровнем. Перекос внутреннего блока может привести к неэффективности его роботы и даже к поломке.
  5. По намеченному маршруту электропроводов и фреоновых трубок делаем борозды (штробы) в стене используя для этих целей штроборез или болгарку с алмазным диском. Если в помещении завершен ремонт, то для того, чтобы не портить стены и спрятать магистраль можно использовать пластиковые декоративные короба.
  6. монтаж внутреннего блока

    Пользуясь соединительными фитингами, соединяем две медные трубы для хладагента. Очень важно не передать усилие, поскольку медные трубы достаточно хрупкие на излом. В некоторых комплектах поставляются теплоизоляторы, которые необходимо одеть на медные трубы, перед тем как вывести их наружу и прикрутить к наружному блоку. Дренажный шланг выводиться в то же отверстие что и фреоновая трасса. Также подсоединяем проводку между блоками.

  7. Проводим герметизацию, пользуясь течеискателем или же применяя старый способ с мыльным раствором. Пользуясь вакуумным насосом, проводим вакуумацию коммуникаций. Это займет не менее 60 минут, за это время вся влага находящаяся в середине труб испариться. Пользуясь способом промывки хладагентом, влага может остаться и засорить компрессор, поэтому такая длительная мера как вакуумизация, будет совсем не лишней и сэкономит вам деньги на возможный ремонт системы в будущем. Открутив краны, впускаем хладагент в вакуумную систему.
  8. Включаем кондиционер и устанавливаем программу тестирования. Робота правильно установленного кондиционера сплит системы должна быть максимально бесшумной, без перепадов уровня шума и внутреннего дребезжания

Для того чтобы лучше воспринять весь процесс рекомендуется просмотреть как установить сплит систему видео (см. выше). При малейших сомнениях в пользу возможности осуществить задуманное от самостоятельной установки лучше отказаться.


Пожалуйста, оцените статью:


Как установить сплит-систему на втором этаже дома

Установка сплит-системы в спальне второго этажа - наружный блок на крыше первого этажа.

Пригород - Абботсфорд, Мельбурн

Некоторые установки на втором этаже позволяют монтировать наружный блок на крыше, расположенной ниже, что позволяет устанавливать блоки вплотную друг к другу.

Конечно, установка наружного блока на крышу может привести к дополнительным расходам.

Эта установка в Абботсфорде была довольно простой с точки зрения поиска лучших мест для внутреннего и наружного блоков. Основная стена в спальне была на самом деле под углом, поэтому крепление внутреннего блока к стене было невозможно, так как блок также находился под углом. Для безупречной работы агрегаты должны располагаться ровно ровно, а если агрегат находится под углом, вода, выходящая из комнаты, просто пролилась бы на внутренний поддон и протекла по всему полу.

Место над дверью было единственной внешней стеной, на которой можно было установить сплит-систему. Это было также довольно хорошее решение, так как оно позволяло очень хорошо обдувать комнату прямо по всей длине комнаты, в то же время предотвращая попадание воздуха прямо на кровать.

На видео ниже показана установка , а также некоторая информация об установленном устройстве. Mitsubishi SRK35ZMA - отличный спальный блок, так как он очень тихий и имеет отличные фильтры для фильтрации воздуха.


Установка сплит-системы в комнате второго этажа.

Пригород - Уоррандайт, Мельбурн

Если вы устанавливаете сплит-систему в комнате на втором этаже жилого дома, есть несколько распространенных способов сделать это. Конечно, все сводится к тому, где именно вы размещаете внутренний блок, а также к вашим личным эстетическим предпочтениям.

В ситуации, подобной этой, есть крыша чуть ниже, где устанавливаются блоки, и веранда внизу. Есть возможность провести трубы через крышу и установить агрегаты под верандой. На самом деле это неплохое место, потому что наружные блоки будут находиться под крышей вдали от непогоды и прямых солнечных лучей в течение всего лета, что может повысить эффективность кондиционеров.

Но клиенты в этой работе предпочитали устанавливать их над крышей, чтобы они были вне поля зрения, а не на их пути.

Что делало для нас относительно простым, так это возможность работать с крышей для установки блоков. По сути, как работа на земле.

Оба блока представляют собой модели Samsung AR09FSSSCRU1, которые устанавливаются для обогрева и охлаждения спален наверху.

Здесь также важно установить бесшумные устройства. В домах с обшивкой из обшивки есть вероятность, что в зависимости от устойчивости и возраста дома вы можете испытать некоторую вибрацию. Не то, что вы хотите в спальне в тишине ночи.

Над скатной крышей

Пригород - Донкастер, Мельбурн

Установка блока на втором этаже над другой скатной крышей также является отличным решением.Этот установлен над прилегающим гаражом. И снова мы можем работать с кровлей и монтировать агрегат в полнотелый кирпич. Он также находится на заднем дворе скатной крыши, что означает, что с передней стороны вы действительно можете видеть только верхнюю часть устройства, так что это красиво и незаметно.

Обычно мы перемещаем устройство больше влево и немного вниз, чтобы он был полностью вне поля зрения спереди, но, как вы можете видеть, слева есть окно, поэтому мы не могли переместить его дальше вниз.

Установка в спальнях второго этажа

Пригород - Гленрой, Мельбурн

Эта установка является распространенным типом, когда требуется установить сплит-систему в спальне наверху. Поскольку он устанавливается над скатной крышей внизу, проще и дешевле установить на настенном кронштейне как можно ближе к внутреннему блоку. Блок был установлен на задней части (слева на изображении) скатной крыши, чтобы минимизировать его вид спереди дома.Если бы скатной крыши внизу не было, устройство было бы смонтировано полностью до земли или на настенном кронштейне примерно в 7 футах от земли.

Установлен блок Fujitsu 2.5kw ASTG09KMCA.

Спальня на втором этаже - Стена штукатурная

Пригород - Гринсборо, Мельбурн

Эта установка - прекрасный пример того, как потратить немного больше, чтобы добиться лучшего результата.

Стена второго этажа на самом деле пенопластовая, а не кирпичная. Сама пена имеет толщину около 150 мм и имеет штукатурку сверху, чтобы придать ей вид твердого кирпича.

Обычно, чтобы свести затраты к минимуму, мы устанавливаем наружный блок на стене над плиткой. Но из-за пенопласта он недостаточно прочен для крепления настенного кронштейна. Технически можно было бы использовать удлиненные болты и закрепить их на деревянных стойках внутри стены, но это сделает устройство чувствительным к внутренней вибрации.

Наше решение - установить наружный блок на красивой массивной кирпичной стене под плиткой.

Это требует использования для проникновения в черепицу и вывода труб и кабелей через крышу и из кирпичной стены внизу. Затем плитка герметизируется дектитом и силиконом. Как обычно, мы подобрали покрытие воздуховода к цвету штукатурки, чтобы обеспечить красивую отделку существующей стены.

Наружный блок надежно закреплен на кирпичах ниже, а также находится на высоте чуть более 7 футов над землей, чтобы гарантировать, что он не выше высоты головы.

Готовая работа

Трубы проходят сквозь черепицу в кровельное пространство

Установка наружного блока на плоскую крышу

Пригород - Рингвуд, Мельбурн

Эта установка также является отличным примером того, как потратить немного больше, чтобы получить лучший результат.

Внутренний блок расположен в комнате на нижнем этаже, и снова клиент не хотел, чтобы наружный блок был установлен вплотную, потому что это оставило бы компрессор на земле рядом с их любимой коллекцией растений.

Если вы не в курсе, наружный блок (компрессор) выдувает горячий воздух, когда он находится в режиме охлаждения, оставляет растения, расположенные перед ним, почти наверняка мрачным будущим.

Очевидным решением было установить агрегат на плоской крыше сверху.

Это означает, что трубы должны пройти через карниз и пробить жестяную крышу. Мы также смогли разместить внутренний блок как раз в нужном месте, чтобы воздуховод работал прямо в углу двух стен. Это делает установку более аккуратной.

Ваш путеводитель по раздельной или блочной системе HVAC

Если вам пора купить новую систему HVAC, вы можете почувствовать себя немного ошеломленным.Есть так много брендов, типов, размеров и цен на выбор, что вы можете не знать, с чего начать. Один из способов упростить процесс - сначала выбрать между двумя основными системами - раздельной или пакетной системой HVAC. Вот что вам нужно знать о различиях между этими системами и о том, какая из них лучше всего подойдет вам.

Найти местных подрядчиков

Содержание

  • Сплит-система HVAC
  • Комплексная система HVAC

Сплит-система HVAC

Что такое кондиционер сплит-системы? Сплит-система - это, скорее всего, тот тип системы кондиционирования, который вы видели чаще всего, так как это такой популярный выбор среди домовладельцев.Система состоит из двух частей. Одна часть состоит из металлического шкафа, который размещается снаружи, обычно на возвышении из бетонной плиты. Этот внешний шкаф содержит компоненты компрессора и конденсатора.

Вторая часть - это большой шкаф, который обычно размещают в отдаленном месте, например, в чулане или подвале, или даже на чердаке или в подвале. Внутри шкафа вы найдете испаритель и печь или тепловой насос, которые должны быть размещены в помещении. Внешний и внутренний шкаф соединены хладагентом.

Главный плюс сплит-системы - ее способность быть энергоэффективным дополнением к вашему дому. Это не только экономит деньги каждый месяц, но и является хорошим аргументом в пользу продажи вашего дома в будущем. Сплит-системы доступны с SEER (сезонными рейтингами энергоэффективности) в диапазоне от 13 до 23. Чем выше рейтинг SEER, тем выше эффективность системы.

Устройство SEER более высокого уровня дороже, но оно может сэкономить деньги в течение срока службы сплит-системы.Однако на уровень эффективности влияет безопасность вашего дома в отношении утечки воздуха. Неисправные воздуховоды (если вы заменяете агрегат, но не воздуховоды), трещины и щели, утечка воздуха вокруг дверей и окон и даже дымоходы, которые не закрываются должным образом на лето, снизят эффективность агрегата.

Рекомендуется заменять или модернизировать воздуховоды всякий раз, когда устанавливается заменяющая система. При использовании сплит-системы следует иметь в виду, что стоимость рабочей силы выше, чем для комплексной системы. Это связано с двумя вещами. Во-первых, сплит-система требует установки двух компонентов - внутреннего и наружного, - что требует больше времени. Кроме того, система должна быть полностью установлена, прежде чем хладагент сможет внести свою лепту и зарядить систему, а это может увеличить общую стоимость установки.

Комплексная система отопления, вентиляции и кондиционирования воздуха

Удобство комплектной системы HVAC состоит в том, что она состоит только из одного блока. В системе этого типа все основные части - конденсатор, компрессор и испаритель - все «упакованы» в одном шкафу.Установка второго шкафа внутри помещения не требуется.

Для многих комплектных систем может быть включена печь на природном газе или электрические нагревательные змеевики. Это означает, что отдельный источник отопления в помещении не требуется. Это может сэкономить деньги. Как и сплит-систему, шкаф можно разместить снаружи дома на плите или установить на крыше.

Пакетная система имеет несколько положительных моментов перед сплит-системой:

  • Поскольку все компоненты размещены в одном шкафу, компактная система занимает меньше места.
  • Не нужно беспокоиться о том, чтобы отказаться от туалета, забраться на чердак или построить отдельную ограду внутри вашего дома для второго шкафа.
  • Комплектные системы, собранные на заводе, находятся в контролируемой среде, чтобы гарантировать наилучшую работу каждого устройства.
  • Поскольку в отличие от сплит-систем, блочные системы поставляются заправленными хладагентом и устанавливаются только снаружи, стоимость установки меньше, чем у сплит-систем.
  • Компактная система - хороший выбор, если ваше внутреннее пространство ограничено, если у вас есть только ползунок для внутреннего шкафа или если вы живете в старом или передвижном доме.Большинство новых домов оборудованы сплит-системой, чтобы соответствовать требованиям по стоимости и энергоэффективности.

Пакетная система имеет несколько недостатков, с которыми не сталкивается сплит-система:

  • Комплектная система - она ​​не так энергоэффективна, как сплит-система. Оценки SEER для упакованных систем варьируются от 10 до 18.
  • Поскольку все органы управления и электрические компоненты размещены снаружи, существует большая вероятность того, что погода негативно повлияет на систему.Дикая природа также может сыграть свою роль, проникнув внутрь и перекусив провода.
  • Поскольку устройство находится снаружи под дождем, мокрым снегом, снегом и градом, ржавчина может образоваться раньше.

Новая система HVAC может быть дорогостоящим вложением, поэтому выбор правильной системы для вашего дома важен с самого начала. Для принятия окончательного решения необходимо несколько факторов:

  • Площадь объекта недвижимости
  • Тип конструкции
  • Новая установка (которая потребует дополнительных затрат на воздуховоды)
  • Запасная система (рекомендуется новый воздуховод)
  • SEER рейтинг
  • Улучшения для герметизации вашего дома перед установкой
  • Бюджет

Какой тип системы HVAC вы выбрали для своего дома и почему? Расскажите об этом в комментариях ниже!

Как установить сплит-кондиционер

Большинство людей обращаются к сертифицированным специалистам, когда возникает вопрос об установке сплит-системы кондиционирования воздуха. Однако, если у вас есть опыт в электромонтажных и сантехнических работах, вы сможете выполнить установку самостоятельно с соответствующими инструкциями. Бесканальные кондиционеры и сплит-системы, представленные на рынке, могут незначительно отличаться от производителя к производителю, но весь процесс установки для всех них довольно схож. Вот наши общие рекомендации по установке типичной сплит-системы переменного тока.

Выберите правильное место и установите устройство

Начните с выбора свободного места на стене внутри дома для размещения внутренней части устройства.Выберите место подальше от отопительных приборов, газопровода и стен, подверженных воздействию прямых солнечных лучей. Внутренний блок должен располагаться на высоте не менее 2,13 м или около 7 футов над землей, и у него должно быть 15 см или 1/2 дюйма свободного пространства по бокам. Кроме того, убедитесь, что устройство находится на расстоянии 1 м или 3 1/4 фута от радио, телефонных и телевизионных антенн и аналогичных электрических устройств, которые могут препятствовать работе кондиционера.

Стена должна быть достаточно прочной, но все же рекомендуется использовать дополнительную металлическую или деревянную опору.Перед тем как установить монтажную пластину, используйте уровень, чтобы сделать ее идеально горизонтальной. Просверлите отверстия в ранее протянутых местах и ​​прикрепите пластину к стене. Вставьте пластмассовые анкеры и закрепите пластину саморезами.

Сделайте отверстие в стене для трубопровода

Определите наилучшее место для отверстия для трубопровода, ведущего наружу, исходя из отверстий монтажного кронштейна. Также следует учитывать расстояние между внутренним и внешним блоком и длину трубы.Отверстия должны быть примерно 7,5 см в диаметре. Помните, что отверстие должно иметь наклон вниз, чтобы дренаж был направлен наружу. Наконец, вставьте фланец.

Проверьте электрические соединения

DuctlessAire - Высокоэффективный 18000 БТЕ 1,5-тонный бесконтактный мини-кондиционер и тепловой насос - 220 В / 60 Гц

Очень важно проверить, в порядке ли электропроводка, прежде чем приступить к установке, сообщите об этом в Сидней специалисты по установке кондиционеров. Поднимите переднюю панель устройства и снимите крышку. Проверьте, подключены ли провода к винтовым клеммам и соответствуют ли они схеме, прилагаемой к устройству.

Подсоедините трубы

Пропустите трубопровод от внутреннего устройства к внешнему через отверстие, просверленное в стене. Для беспрепятственной работы сохраняйте минимальный изгиб. Отрежьте ПВХ-трубу на 6 мм короче, чем расстояние между внешней и внутренней поверхностями стен. Наденьте заглушку на внутренний конец трубы и проденьте трубу через отверстие.

Используйте изоленту, чтобы перевязать силовые кабели, медные трубы и дренажную трубу. Закрепите трубу, затянув соединение. Пропустите связанные кабели и трубы через отверстие в стене. Наконец, прижмите устройство к пластине, чтобы установить его.

Установка наружного блока

Выберите удобное место для размещения наружного блока. Хотя чрезвычайно важно защищать внутреннее устройство от всех источников тепла, это миф, что внешняя часть устройства требует тени или крышки для оптимальной работы. Тем не менее, вы обязательно должны держать его подальше от интенсивного движения и пыльных мест и обеспечивать вокруг него не менее 30 см свободного пространства.

Выровняйте или купите бетонную подушку на земле и выровняйте ее. Поместите резиновую прокладку и внешнее устройство поверх нее. Устройства должны находиться на расстоянии 3 м от любых антенн. Далее следуйте электрической схеме и соответствующим образом подключите провода. Наконец, закрепите кабели зажимом и затяните конусные гайки труб.

Завершите установку

Начните с удаления воздуха из контура хладагента с помощью вакуумного насоса.Проверьте все соединения и клапаны на герметичность. Изолентой и покрытием оберните стыки труб и прикрепите их к стене с помощью хомутов. Завершите его, заделав отверстие в стене пенополиуританом.

Если вы не уверены, что выполняете установку блока переменного тока самостоятельно, это нормально, оставьте это профессионалам. На самом деле, я бы предпочел, чтобы вы предоставили это профессионалам. По крайней мере, вы будете проинформированы при получении предложений от установщиков. Если вы знакомы с электричеством и трубопроводом, воспользуйтесь нашими общими инструкциями по установке.

Статья написана Лилиан Коннорс. Если что-то и правда о Лилиан Коннорс, ее ум чрезвычайно любопытен. Вот почему она не может устоять перед желанием приступить к несметному количеству проектов по благоустройству дома и распространять информацию о них. Как соредактор SmoothDecorator, она дорожит идеей о том, что экологически безопасное жилье и садоводство не только сделают нас менее зависимыми от других в отношении жилья, в котором мы живем, и того, что мы едим, но и внесут свой вклад в то, чтобы наша планета стала лучшим местом для жизни. .Вы можете проверить ее на Twitter и

Что такое кондиционер сплит-системы? (с иллюстрациями)

Кондиционер сплит-системы состоит из внутреннего и внешнего блоков, которые работают вместе. Внутренняя часть - это печь, а наружный блок - это кондиционер, который обеспечивает циркуляцию холодного воздуха в доме. Кондиционер взаимодействует с печью для эффективного контроля температуры. Система забирает горячий воздух внутри дома и выводит его наружу, оставляя на его месте прохладный воздух.Эта система кондиционирования работает от электричества.

Змеевики испарителя используются в сочетании с конденсаторами для охлаждения горячего воздуха.

В состав системы входят компрессор, вентилятор, змеевик конденсатора, змеевик испарителя и хладагент.Змеевик конденсатора устанавливается снаружи и подключается к змеевику или змеевикам испарителя в разных комнатах дома. Змеевики испарителя контролируются индивидуально, что позволяет владельцам дома устанавливать разную температуру в каждой комнате. Змеевики конденсатора и испарителя подключены к линиям хладагента.

В состав кондиционера сплит-системы входят компрессор, вентилятор, змеевик конденсатора, змеевик испарителя и хладагент.

Помимо управления центральной циркуляцией воздуха, кондиционер сплит-системы регулирует температуру, влажность, влажность и чистоту. Чтобы регулировать постоянную температуру, устройство удаляет из воздуха как можно больше влаги. Кроме того, система отфильтровывает загрязняющие вещества и другие частицы, загрязняющие воздух.Эффективные системы кондиционирования воздуха способствуют созданию более чистой домашней среды, позволяя жильцам держать окна и двери закрытыми, заставляя насекомых, пыльцу и другие неприятности оставаться на улице.

Эффективность системы этого типа измеряется сезонным коэффициентом энергоэффективности (SEER).Чем выше это соотношение, тем более энергоэффективна система. SEER усредняет эффективность системы в течение одного года и измеряется путем умножения 10 200 на количество тонн или охлаждающего эффекта путем таяния 1 тонны льда за 24 часа. Затем это число делится на коэффициент энергоэффективности (EER) - количество тепла, необходимое для повышения температуры фунта воды на один градус, деленное на потребляемую мощность в ваттах.

В 2005 году значение SEER, равное 13, было принято правительством в качестве базового уровня эффективности для эффективности кондиционеров сплит-систем.Однако многие домовладельцы выбирают системы с более высокими значениями SEER из-за высокой стоимости энергии. Выбор кондиционера с более высоким значением SEER обычно дает более низкие ежемесячные счета в дополнение к более тихой системе и более тщательному удалению влаги.

В большинстве случаев сплит-системы также являются бесканальными, что означает, что они не используют воздуховоды для нагнетания воздуха и охлаждения дома.Они небольшие, простые в установке и чрезвычайно энергоэффективные. Бесканальный кондиционер работает очень тихо и отлично отводит влагу.

Когда следует рассматривать установку сплит-системы кондиционирования воздуха

Вам нужна новая система кондиционирования воздуха. Или, возможно, вы просто обдумываете идею.В любом случае наступает момент, когда ваш кондиционер просто не выдерживает. Всякий раз, когда наступит это время, подумайте о переходе на сплит-систему кондиционирования воздуха по этим причинам.

1: Когда вы хотите сэкономить деньги

Переход на сплит-систему для вашего кондиционирования воздуха предлагает вам идеальный способ сократить счета за электроэнергию. Из-за теплообмена в системах воздуховодов централизованное кондиционирование воздуха приводит к потере энергии и неэффективному отоплению и охлаждению.

В сплит-системах не используются системы воздуховодов, как в централизованных системах, поэтому они не теряют в эффективности во время работы.

2: Когда у вас есть «горячая комната»

Были ли у вас проблемы с генерацией достаточного количества кондиционирования воздуха для определенных «горячих комнат»? В большинстве случаев вы, вероятно, проворачиваете термостат, чтобы эти «горячие комнаты» оставались достаточно холодными по вашему вкусу: это тратит впустую энергию и ваши деньги.

Сплит-системы лучше обеспечивают поток воздуха в эти «горячие комнаты» и могут сэкономить вам много энергии, денег и головной боли.

3: Когда вам нужна простая установка

Поскольку сплит-система кондиционирования воздуха не содержит воздуховодов, ее очень легко установить. Это не только позволит вам получить доступ к кондиционеру намного быстрее, но и снизит затраты на рабочую силу, так как установка займет меньше времени.

Не требуя никаких систем воздуховодов, вы можете установить внутренний блок на расстоянии до 100 футов от наружного блока. Даже на таком большом расстоянии внутренний блок легко подключить к наружному блоку.Все, что нужно сделать, это простое просверливание, чтобы пропустить провода через стены вашего дома. Любой профессиональный установщик должен легко выполнить эту работу.

4: Когда не нужно охлаждать весь дом

Кондиционеры сплит-системы устанавливаются в отдельные комнаты, поэтому они особенно подходят для любых домов, где не требуется охлаждение всего дома.

В вашем доме могут быть комнаты, которые никогда не нагреваются, поэтому нет смысла тратить энергию на их охлаждение.

Или, возможно, вам действительно нужно, чтобы ваш дом охлаждался только в спальне, гостиной и кухне.

В любом случае, сплит-системы предлагают идеальные и удобные решения этих проблем. Их можно индивидуально установить в каждой комнате, чтобы поддерживать прохладу в комнатах, не требуя большого количества энергии, которая используется для охлаждения всего дома.

5: Когда вам нужен климат-контроль

Еще один раз, когда вам стоит подумать о переключении на блоки сплит-системы, - это когда вы хотите, чтобы в определенных комнатах всегда было прохладно, когда вы входите в них.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
