Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля
В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.
Как соединить провода
Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

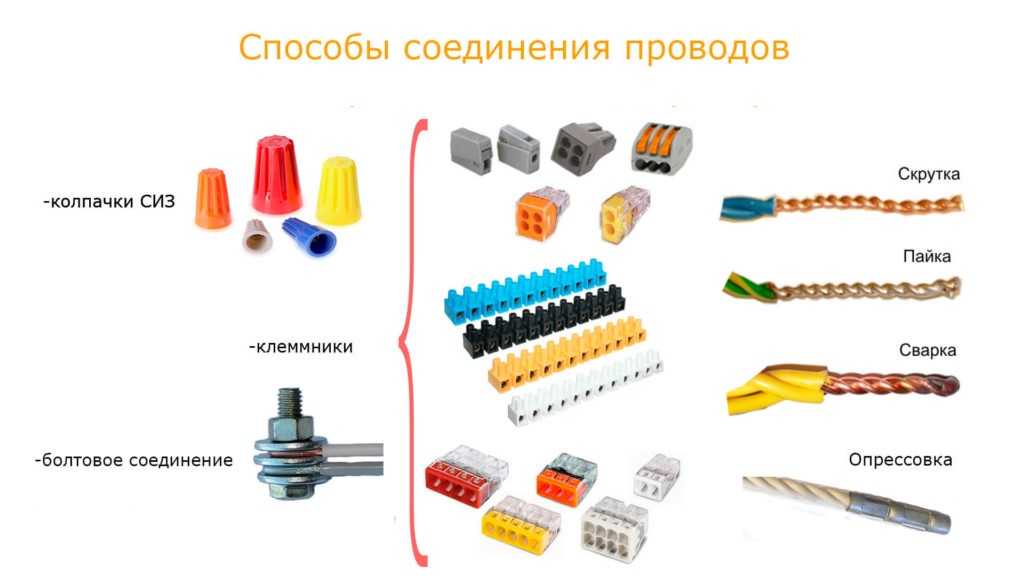

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:
- соединение скруткой;
- метод спайки или сварки;
- соединение с помощью клеммных колодок;
- присоединение опрессовкой;
-
способ бандажирования.
Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.
Как соединить кабели и провода скруткой
Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:
- взять два провода и снять штатную изоляцию в размере пяти сантиметров;
- плотно скрутить их;
- провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.
Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.
Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.
Как соединить провода пайкой и сваркой
Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:
- знание основ электромонтажа;
- канифоль;
- оловянно-свинцовый припой;
- паяльник.
Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:
- возьмите два провода и оголите их для скрутки;
- покройте электрические провода не очень толстым слоем припоя;
- скрутите провода;
- проведите спайку при помощи паяльника;
-
дайте проводам остыть.
Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.
Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.
Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

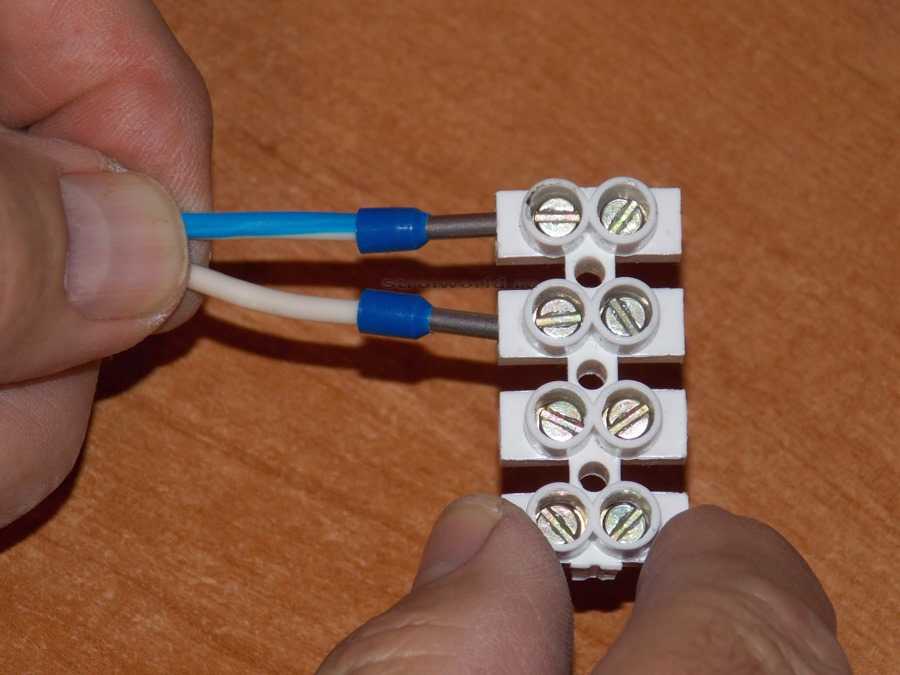

Способы соединения проводов при помощи клеммных колодок
Клеммы являются современным вариантом соединения кабелей и проводов.
Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

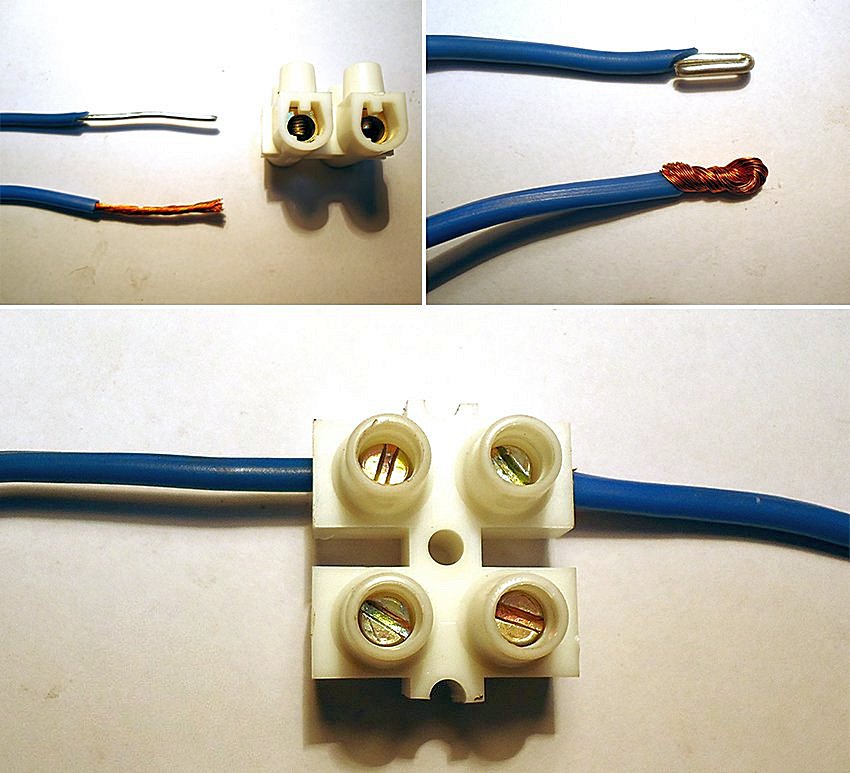

- клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
- пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
- ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.
Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.
Соединение проводов методом опрессовки
Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:
- сплошное обжатие;
- местное вдавливание.
Проходит опрессовка по следующему алгоритму:
- провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
- возьмите специальную гильзу;
- вставьте в нее провода таким образом, чтобы стык был посередине;
- обожмите гильзу с двух сторон.
Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.
Метод бандажирования
Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно.
- с проводов снимают слой штатной изоляции;
- провода плотно прижимают друг к другу;
- соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.
По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.
Перед началом работы
Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.
Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены.
Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.
Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.
7 способов скрутки проводов между собой
Несмотря на все запреты согласно действующих правил (ГОСТ 10434-82 Соединения контактные электрические п.2.1.5), обычная скрутка по-прежнему остается самым популярным способом соединения электрических проводов.
Наши люди скручивали, скручивают и будут скручивать.
К сожалению, мало кто при этом применяет последующую пайку и тем более сварку.
Как говорят опытные электрики: холодное соединение – всегда горячее, а горячее – всегда холодное.
Тем не менее секрет “вечной” скрутки прост до безобразия – закручивайте одинаковые провода (медь-медь, моножила-моножила), создавайте достаточное пятно контакта, и надежно изолируйте все от воздуха (трубка ТУТ с клеевым составом).
Вот наглядные результаты замеров переходного сопротивления при соединении проводов «легальными» зажимами Ваго или колпачком СИЗ, и «нелегальной» обычной скруткой.
Скрутка демонстрирует вполне удовлетворительные результаты. Во многих городах есть дома 1950-х годов постройки, в которых скрутки живут до сих пор.
В те времена, если не скрутишь качественно – быстро “скрутят” тебя самого и “заизолируют” лет на двадцать 😊
В нашу бытность чаще всего все заканчивается корявой соплекруткой и для надежности СИНЕЙ изолентой поверх нее.
Черную изоленту женщины пустили в массовый расход совсем на другие вещи 😉.
Последовательное соединение двух многожильных гибких проводов — 3 варианта
Для качественной скрутки разделите каждую многопроволочную жилу пополам.
Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.
После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.
Теперь осталось только обвить одну жилу вокруг другой.
Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки 😉), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.
Еще один вариант соединения двух гибких проводников. Для него вам понадобится тонкая монопроволока.
Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.
После чего, поверх такого соединения намотайте жесткую проволоку.
Если натянуть сверху термоусадку получится на вид красивый цельный проводник.
При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.
Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.
Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.
Паста плавится и проникает во внутрь, создавая надежный электрический контакт.
И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!
Скрутка одножильного с многожильным проводом
Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.
Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.
Что же делать? А делать в этом случае нужно вот так.
Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.
Далее уже по привычному сценарию.
В конце загибаете пассатижами кончик одножильного провода во внутрь.
Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.
Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.
Параллельное соединение двух моножил (для распредкоробок)
В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.
При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.
Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.
Загибают кончик под 90 градусов, и все сворачивают руками.
Жилы можно скрутить элементарной косичкой, либо более изощренным методом.
Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.
Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее
Без пайки и сварки неплохо помогают СИЗы.
Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.
Не зря отдельные модели имеют для этого “крылышки”.
Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.
Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.
Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.
Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.
Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.
Как скрутить между собой 3 провода
Первое правило хорошего монтажа – не более трех проводов в одной скрутке.
Зачищаете их от изоляции и прикладываете параллельно друг к другу. Оставляете посередине главный (более короткий), а два крайних разводите в сторону.
Далее “вертолетиком” начинаете их перекручивать вокруг среднего.
Смотрите, чтобы шов был идеально ровным. От этого зависит площадь контактного пятна всего соединения.
Дойдя до середины, загибаете центральную жилу и придавливаете ее сверху плоскогубцами.
Отпайка от цельного провода в сторону
Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.
Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.
Далее, вставляете это в середину цельного и делаете пару оборотов.
После этого плотно обматываете каждую косичку вокруг основного.
Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.
После чего вставляете в него отпаечный.
Разделяете жилки пополам и наматываете одну половинку направо, другую налево.
Получается “крепкое” и надежное соединение буквой Т.
Отпайка двумя проводами
Порядок действий тот же самый. Две расщепленные жилы вставляете посередине цельного проводника.
Делаете пару оборотов, а потом закручиваете их между собой.
Только после этого можно наматывать все концы на моножилу.
5 различных способов соединения проводов, объяснение
Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?
За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.
1. Скрутка и лента
2 изображения
Для любого проекта, где вам нужно временное решение, или проекта, который будет в основном стационарным, простое скручивание проводов, обмотанных изолентой, может помочь.
Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!
Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.
Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.
2. Пайка
Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки.
Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.
Связанный: Советы, которые следует учитывать перед покупкой нового паяльника
При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить сплошное паяное соединение и как его выполнить.
Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:
2 изображения
Кроме того, место пайки должно быть прочным — хорошенько потяните! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.
Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:
- Надежно скрутите трос – проверьте рывком.
- Нанесите флюс на витую пару.
Это способствует правильному распределению тепла и обеспечивает плавный поток припоя. - Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
- Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.
3. Термоусадочный стыковой соединитель
Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.
Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода.
Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.
Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.
4. Обжимной стыковой соединитель
Для чего-то, что обладает прочностью припоя, но не нагревается, лучше всего использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.
По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.
Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.
Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов
5. Клеммные колодки
Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.
Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки формируют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.
Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе.
Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.
Соединения — максимально эффективное использование имеющихся у вас проводов
Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.
5 способов соединения двух проводов без пайки
Если вам когда-либо приходилось соединять два провода вместе без использования паяльника, то вы знаете, что это может быть непростой задачей. К счастью, есть несколько простых способов установить соединение без дополнительного оборудования.
Термоусадочный соединитель
Если вам нужно соединить два провода, термоусадочный соединитель встык — отличный способ сделать это .
Этот тип разъема доступен в разных размерах, поэтому вы можете выбрать тот, который подходит для ваших проводов. Вам также понадобится тепловая пушка или зажигалка, чтобы сжать разъем.
Для использования стыкового соединителя с термоусадкой сначала снимите изоляцию с конца каждого провода. Затем скрутите жилы провода вместе и вставьте их в разъем. Убедитесь, что жилы провода полностью вставлены в разъем.
Затем с помощью теплового пистолета или зажигалки усадите разъем. Держите пистолет или зажигалку примерно в дюйме от разъема и перемещайте его вперед и назад, пока он полностью не сократится. Соединитель станет очень жестким, когда он полностью сожмется.
Теперь вы можете привинтить клемму или использовать другой тип разъема, чтобы закончить подключение проводов.
Скрутка и лента
Когда необходимо соединить два провода, найти правильный способ часто бывает непросто. Один из вариантов — скрутить концы проводов вместе, а затем скрепить их изолентой .
Это быстрый и простой способ подключения, и он будет хорошо работать при обычном использовании. Если вам нужно будет отсоединить провода позже, вы можете просто раскрутить их и разъединить.
Обжимной соединитель
Соединители проводов используются для соединения двух или более проводов вместе. Они бывают разных форм и размеров, но наиболее распространенным типом является обжимной соединитель . Этот тип соединителя состоит из металлической втулки и металлического обжимного кольца. Рукав надевается на конец каждого провода, а затем обжимное кольцо сжимается плоскогубцами, навсегда прикрепляя разъем к проводам.
Обжимные соединители очень надежны и могут выдерживать высокие уровни электрического тока. Они также просты в использовании; все, что вам нужно, это пара плоскогубцев. А поскольку они такие недорогие, они являются отличным вариантом для подключения низковольтной проводки, например, в домашней развлекательной системе или компьютерной сети.
Клеммные колодки
Клеммные колодки представляют собой небольшие пластиковые блоки с металлическими клеммами , которые можно использовать для соединения двух или более проводов. Они часто используются для создания временного электрического соединения, и они могут быть очень полезны, когда вам нужно соединить два провода, которые не расположены близко друг к другу.
Чтобы использовать клеммную колодку, сначала обрежьте провода до нужной длины и снимите изоляцию с концов. Затем вставьте провода в соответствующие клеммы на блоке. Наконец, используйте отвертку, чтобы затянуть винты на клеммах, чтобы удерживать провода на месте.
Проволочные гайки
Гайки для проводов — отличный способ соединить два провода без пайки . Просто накрутите проволочные гайки на два провода, а затем накрутите крышку. Проволочные гайки создадут соединение между двумя проводами и будут удерживать их вместе.
Часто задаваемые вопросы
Что можно использовать вместо припоя?
Есть несколько вещей, которые можно использовать вместо припоя.
Один из вариантов — использовать паяльник с долотообразным наконечником для создания прочного соединения. Вы также можете попробовать использовать пистолет для горячего клея, чтобы соединить детали вместе. Если вы работаете с металлом, вы можете попробовать использовать металлический клей или эпоксидную смолу для создания связи.
Как лучше всего соединить два провода?
Существует несколько способов соединения двух проводов. Одним из способов является использование проводного соединителя. Вы также можете использовать паяльник, чтобы спаять провода вместе. Другой способ — использовать поворотный разъем.
Можно ли использовать клей вместо припоя?
Нет, нельзя использовать клей вместо припоя . Клей не является надежным или достаточно прочным клеем, чтобы скрепить вместе два куска металла. Припой специально разработан для создания прочной связи между металлами, что делает его лучшим выбором для данного применения.
Можно ли использовать скрепку в качестве припоя?
Да, вы можете использовать скрепку в качестве припоя .
Однако это не лучший вариант, так как металл не очень прочный и может легко сломаться.
Безопасно ли склеивать провода горячим клеем?
Да, склеивать провода горячим клеем безопасно, если вы используете подходящий клей и следуете инструкциям производителя. Перед склеиванием убедитесь, что провода чистые и сухие, и избегайте попадания клея на изоляцию.
Можно ли использовать алюминиевую фольгу для пайки?
Нет, алюминиевую фольгу нельзя использовать для пайки . Из-за алюминиевой фольги припой не будет прилипать к металлу, и соединение не будет прочным.
Может ли изолента загореться?
Да, изолента может загореться . Под воздействием пламени или источника тепла клей на ленте может начать гореть, что может привести к воспламенению ленты.
Подходит ли клейкая лента для электрических проводов?
Изоляционная лента не подходит для электрических проводов .
Он не является хорошим изолятором и может фактически создать опасность пожара.
Является ли термоклеевой стержень токопроводящим?
Нет, стержни горячего клея не проводят ток . Они изготовлены из термопластичной смолы и заполнены металлическим сплавом, который проводит тепло, но не электричество. Это делает их идеальными для склеивания материалов, которые необходимо нагреть, таких как ткань, бумага и пластик.
Можно ли использовать медную проволоку для пайки?
Да, для пайки можно использовать медную проволоку . Фактически, медная проволока используется для пайки, потому что она хорошо проводит тепло.
Является ли JB Weld проводником электричества?
JB Weld представляет собой двухкомпонентную эпоксидную смолу, не проводящую электричество . Может использоваться для ремонта электрооборудования и проводки.
Является ли силикон электропроводным?
Да, силикон является электропроводным .
