Схема подключения трехфазного счетчика к сети 220 и 380 Вольт

Добрый день, дорогие читатели сайта Сам Электрик! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы.

• Предварительный этап
• Прямое (непосредственное) включение
• Включение в однофазную цепь
• Подключение через трансформаторы тока
• Полукосвенное
• Звезда
• Косвенное

Предварительный этап

Подключение электрического счетчика (ЭС) является заключительным этапом электромонтажных работ. Перед установкой трехфазного ЭС необходимо прежде всего иметь монтажную схему. Прибор необходимо проверить на наличие пломб на винтах кожуха. На этих пломбах должен быть указан год и квартал последней проверки и печать поверителя.

При подсоединении проводов к зажимам лучше сделать запас 70-80 мм. В дальнейшем подобная мера позволит произвести замер потребляемой мощности/тока и перемонтаж, в случае если схема была собрана неверно.

Каждый провод необходимо зажимать в клеммной коробке двумя винтами (на фото ниже их хорошо видно). Верхний винт затягивается первым. Перед затягиванием нижнего нужно убедиться, что верхний провод зажат, предварительно подергав его. Если при подключении счетчика используется многожильный провод, то его необходимо предварительно опрессовать наконечником.

Рисунок 1 – ТС Меркурий 231

Далее будут рассмотрены типовые схемы подключения трехфазного счетчика в электросеть.

Прямое (непосредственное) включение

Это наиболее простая схема монтажа. При непосредственном включении ТС включается в сеть без измерительных трансформаторов (рисунок 2). Чаще всего такой метод монтажа используется в бытовых сетях для учета электроэнергии, где присутствуют мощные установки с номинальным током от 5 до 50 А, в зависимости от типа проводки (от 4 до 100 мм2). Рабочее напряжение здесь, как правило, 380 В. При подключении провода к трехфазному счетчику необходимо соблюдать цветовой порядок: 1-я фаза А должна быть на проводе желтого цвета, фаза В – на зеленом, С – на красном. Нулевой провод N должен быть синего цвета, а заземляющий РЕ – желто-зеленого. Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. (ПУЭ Глава 7.1, п. 7.1.64).

Рисунок 2 – Непосредственное включение ТС в сеть

Краткая видео инструкция подключения трехфазного счетчика приведена на этом ролике:

Электромонтаж трехфазной модели

Включение в однофазную цепь

Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).

Рисунок 3 – Колебания напряжения

Рисунок 4 – Распределение напряжения по фазам

Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.

Для мощных электроприемников рекомендуется использовать трехфазное электроснабжение во избежание перекоса фаз выше номинального значения. При установке счетчика рекомендуется проверить несимметрию нагрузки токоизмерительными клещами. Распределение нагрузок между фазами сети освещения общественных зданий должно быть, как правило, равномерным; разница в токах наиболее и наименее нагруженных фаз не должна превышать 30 % в пределах одного щитка и 15 % — в начале питающих линий. (п. 9.5 СП 31-110)

Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные приборы учета. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.

Также о возможных проблемах работы трехфазных электросчетчиков при присоединении к двухпроводной сети можно посмотреть на этом видео:

Подсоединение счетчика к сети 220 Вольт

Подключение через трансформаторы тока

Максимальный ток счетчика электроэнергии, как правило, ограничен значением 100 А, поэтому применить их в мощных электроустановках невозможно. В этом случае подключение к трехфазной сети идет не напрямую, а через трансформаторы. Это также позволяет расширить диапазон измерения приборов учета по току и напряжению. Однако, основная задача входных трансформаторов – уменьшить первичные токи и напряжения до номинальных значений для ЭС и защитных реле.

О том, как выбрать трансформаторы тока для счетчика, читайте в статье: https://samelectrik.ru/pravilnyj-vybor-transformatora-toka-dlya-schetchika.html.

Полукосвенное

При подключении счетчика через трансформатор необходимо следить за порядком присоединения начала и конца обмоток трансформатора тока, как первичной (Л1, Л2), так и вторичной (И1, И2). Аналогично нужно следить за правильность включения трансформатора напряжения. Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Назначение контактов трансформатора тока:

• Л1 — вход фазной (силовой) линии.
• Л2 — выход фазной линии (нагрузка).
• И1 — вход измерительной обмотки.
• И2 — выход измерительной обмотки.

Рисунок 5 – Десятипроводная схема подключения через ТТ

Такой тип включения электросчетчика в сеть 380 Вольт позволяет разделить цепи тока и напряжения, что повышает электробезопасность. Минусом данной электрической схемы трехфазного подсоединения счетчика является большое количество проводов, необходимых для подключения ЭС.

Звезда

Такой тип подключения счетчика электроэнергии с заземлением к сети 380 В требует меньшего количества проводов. Включение по схеме звезда достигается объединением вывода И2 всех обмоток ТТ в одну общую точку и подсоединением к нулевому проводу (рисунок 6).

Рисунок 6 – Включение трансформаторов «звездой»

Недостатком этого способа подключения электросчетчика в сеть 380 Вольт является ненаглядность схемы соединений, что может усложнить проверку включения для представителей энергоснабжающих компаний.

Косвенное

Такая схема подключения трехфазного счетчика используется на высоковольтных присоединениях. Такой тип непрямого присоединения используется в большинстве случае лишь на крупных предприятиях и приведен лишь для ознакомления (рисунок 7).

Рисунок 7 – Косвенное включение

В этом случае используются не только трансформаторы тока, но и трансформаторы напряжения. Для трехфазного подключения необходимо заземлять общую точку трансформаторов тока и напряжения. Для минимизации погрешности измерений, если присутствует несимметрия фазовых напряжений необходимо, чтобы нулевой проводник сети был связан с нулевым зажимом счетчика.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Подробное объяснение

Предложенные в статье электросхемы являются типовыми. В случае если возникает необходимость, схему подключения счетчика всегда можно посмотреть в паспорте ЭС. Надеемся, что информация была для Вас интересной и полезной!

Схема подключения трехфазного счетчика к сети 220 и 380 Вольт

Содержание

• 1 Подготовительный этап
• 2 Схема подключения трехфазного счетчика к сети 220 и 380 Вольт

В этой статье мы вам расскажем, как выглядит схема подключения трехфазного счетчика к сети, и расскажем все советы по монтажу. Хочется заметить, что такая схема является довольно сложной, легкой кровью здесь обойтись не получится. Чтобы вы не только прочитали полезную информацию, мы нашли для вас еще несколько видео-уроков, которые помогут подключить трехфазный счетчик к сети самостоятельно.

Подготовительный этап

Подключения электрического счетчика – это завершающий этап во время электромонтажных работ. Так что, вы должны в обязательном порядке иметь перед глазами монтажную схему проводки в вашем доме. Прибор перед установкой нужно проверять на наличие всех пломб на вантах кожуха, если их нет – счетчик подключать к трехфазной сети нельзя. Каждая пломба должна содержать в себе информацию о дате выпуска, дате последней проверки и печать проверяющего органа.

Во время присоединения всех проводов обязательно делайте запас в 70 см, он позволит в дальнейшем сразу исправлять проблемы. Ведь счетчик может быть установлен неправильно, или вы просто через время захотите поставить более современный, к примеру, двухтарифный счетчик.

Каждый провод должен крепко зажиматься в клеммной коробке двумя винтами, смотрите фото.

Перед затягиванием нижнего провода необходимо четко убедиться в том, что верхний провод зажат хорошо, проверить это легко – просто подергайте его. Многожильные провода нужно опрессовать, по-другому установить их не получится. Крепить счетчик стоит на специальную ДИН-рейку.

Схема подключения трехфазного счетчика к сети 220 и 380 Вольт

Такая схема подключения трехфазного счетчика к сети считается самой популярной, ведь произвести ее проще всего, да и по эффективности она ни в коем случае не уступает. В такой ситуации счетчик подключается к сети напрямую, измерительные трансформаторы не используются вовсе.

Для домашнего использования такую схему использовать – это лучшее решение. Номинальный ток составляет от 5 до 50А, основную роль здесь играет тип провода. Напряжение сети составляет 380 Вольт, в некоторых ситуациях может изменяться. Во время подключения трехфазного счетчика к сети необходимо соблюдать простую цветовую маркировку проводов:

• Первая фаза А, должна быть желтого цвета.
• Фаза B зеленая.
• Фаза C – красная.
• Нулевой провод означается N, цвет синий.
• Заземляющий провод PE – желто-зеленого.

Чтобы защитить счетчик от ненужных перегрузок устанавливаются дополнительные автоматические выключатели.

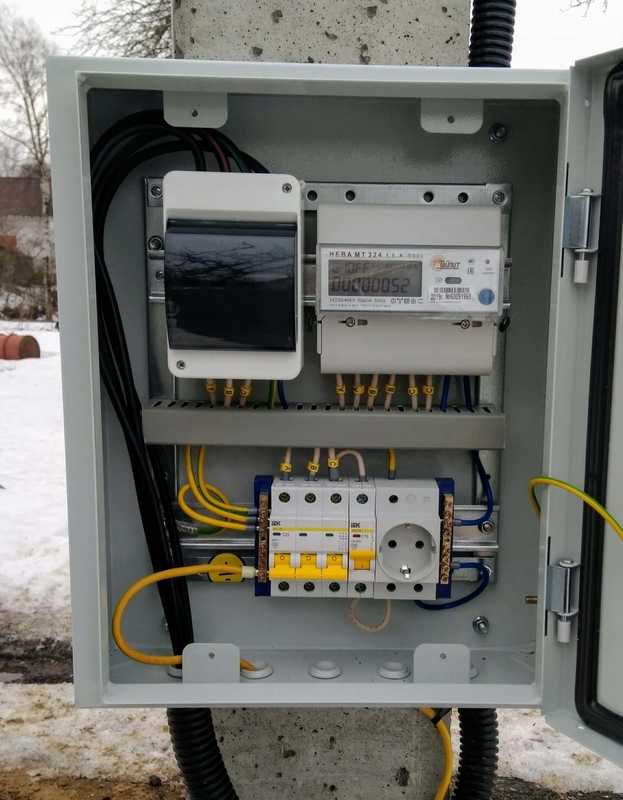

Вот так выглядит схема подключения трехфазного счетчика к сети, на рисунке все изображено просто.

Интересная статья по теме: как выбрать счетчик электроэнергии.

Как подключить электросчетчик

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение.

Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Ручка или карандаш

Материалы

• Лист бумаги или блокнот

1. Подсоедините горячие провода линии

   Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

   В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

   Ель / Тимоти Тиле

2. Подсоедините горячие провода нагрузки

   Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

   Ель / Тимоти Тиле

3. Подсоедините провод заземления

   Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

   Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

   Ель / Тимоти Тиле

4. Подсоедините нейтральные провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

   Ель / Тимоти Тиле

Как электросчетчик контролирует энергопотребление

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат.)

С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.
