Лазерный уровень своими руками — из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

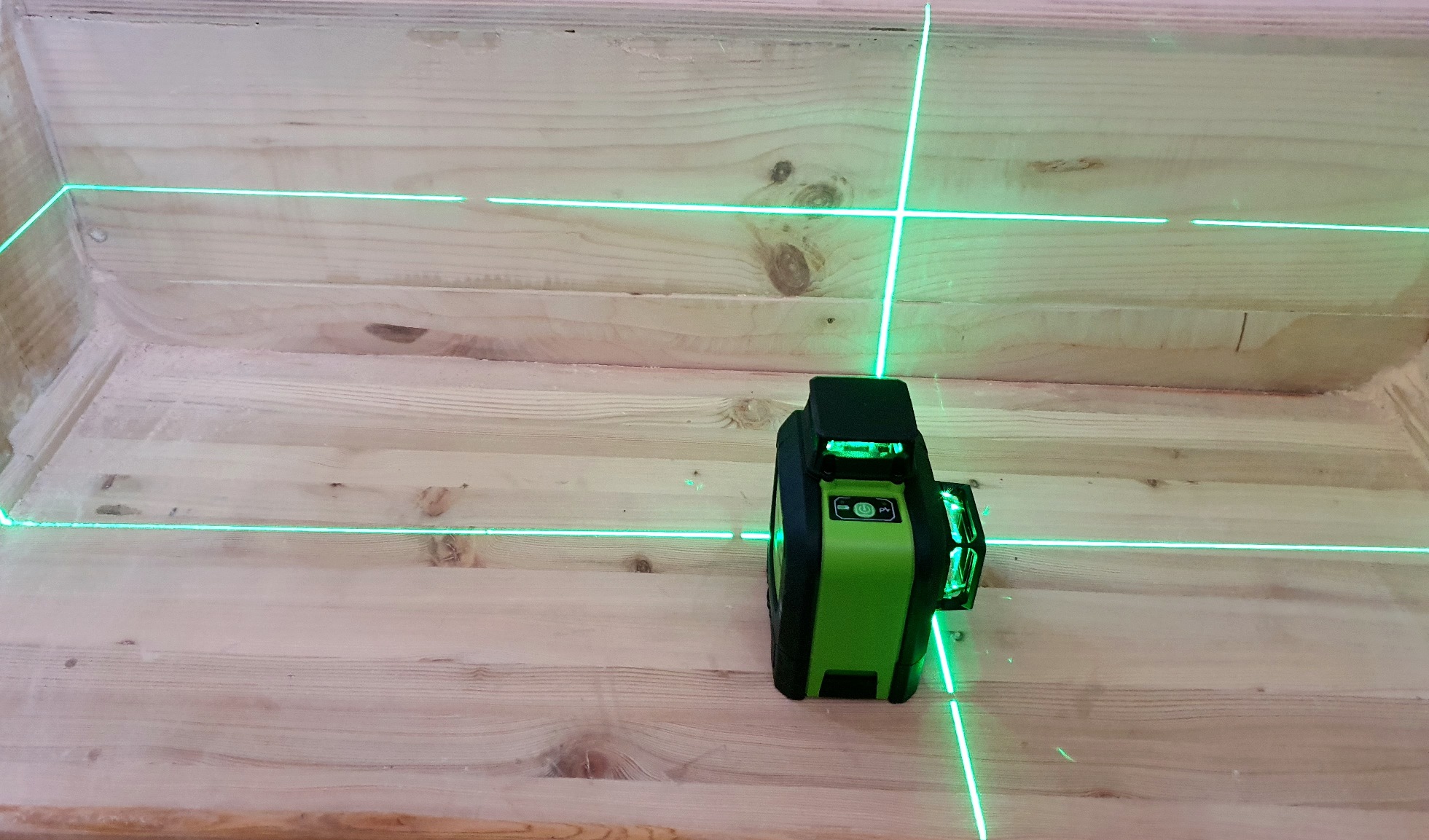

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

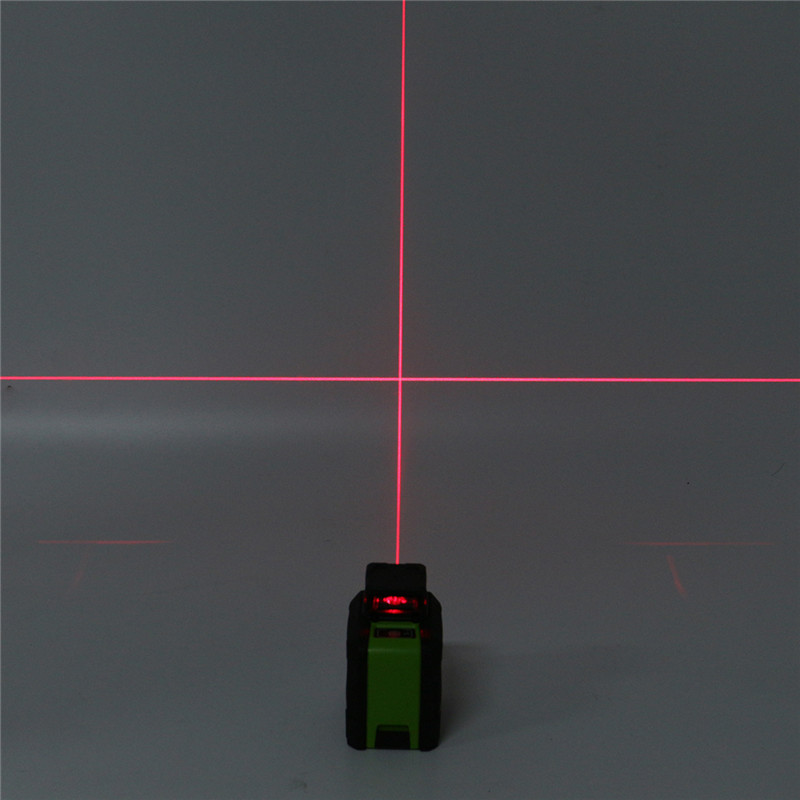

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

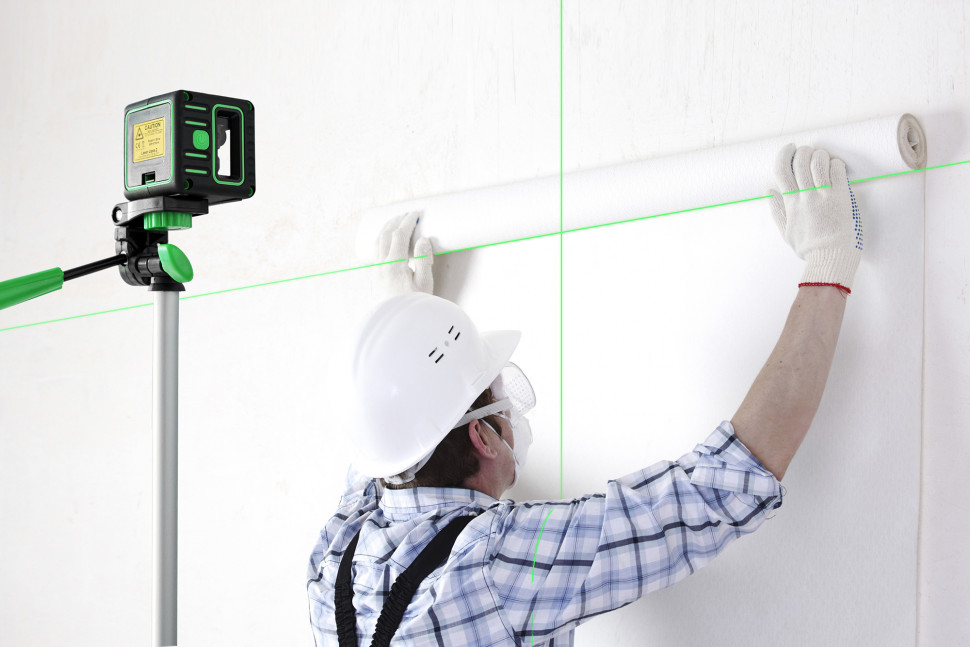

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.

    Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

  1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
  2. Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
  3. Прибор поворачивается на противоположную стену, ставится отметка.
  4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

  • при поломках диода;
  • при залипании или отказе кнопок и переключателей;
  • при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

Лазерный уровень своими руками — детальная инструкция по изготовлению

Использование инновационных технологий в строительстве уже не новость. Точные приборы и оборудование позволяют выполнять уникальные композиции в архитектурных изысках.

Создавая неповторимый дизайн, обеспечивают высокое качество строительства.

Но не только профессионалы пользуются сложной техникой. Все чаще ремонтные работы владельцы «кровных квадратных метров» выполняют самостоятельно. Обустройство пола относится к наиболее скрупулезному, трудоемкому и точному этапу. Без соответствующих приборов здесь просто не обойтись.

Выравнивание стяжки невозможно выполнить без нивелира. Среди возможных вариантов выбор, обычно, делается в пользу лазерного прибора. Его можно купить, а также сделать лазерный уровень своими руками. Другими словами, вполне реально собственноручно сконструировать и смонтировать прибор, измеряющий перепад высот.

Нужен уровень для работы? Решайте проблему собственными силами!

Зачастую, покупать многофункциональный профессиональный нивелир для домашних работ нет потребности, да и стоит он недешево. Если ты «сам себе режиссер», умеешь держать в руках инструмент, полон желания попробовать себя в роли конструктора, смело берись за дело. Чтобы смастерить измерительный прибор понадобится минимум инструмента и материала. Но вначале следует определиться, какого вида будет изобретение.

В любом случае, какой бы прибор не использовался в работе,
задействован общий принцип: встроенный источник при
включении начинает излучать световые волны. Они формируются
в узконаправленный поток при помощи линзы (или призмы).
Фокусируются в одной точке или сплошной линией отражаются
на встречающейся на пути луча-потока поверхности.

Лазерная указка: урок для начинающих

Среди «самоделкиных» популярностью пользуются два простейших варианта прибора.

Вариант №1.

Для работы понадобится:

  • уровень пузырьковый
  • лазерная указка
  • небольшой кусочек картона
  • ровные деревянные планки
  • тренога (черенок лопаты, колышек)
  • небольшой кусок резины (пористой)
  • шурупы
  • листовой пластик (можно заменить фанерой).

Прежде, чем изготовить лазерный уровень, видоизменяем указку. Из набора насадок для прибора пригодна только та, где отсутствуют картинки. Нужно сделать вначале ее цельной, заклеив картоном отверстие. Затем определив, где находится центр насадки, поставить точку. В этом месте иглой «продырявить» поверхность, образовав другое отверстие малого диаметра.

Чтобы будущий прибор был устойчивым на плоскости, нужно выбрать надежную опору. Для этих целей можно приспособить обыкновенный штатив или треногу. Главное, чтобы конструкция не шаталась. Сверху крепится строго горизонтально кусок пластика или фанеры. Это будет основание, на котором расположится нивелир.

Для его крепления необходима планка идентичной длины. Она фиксируется шурупом строго по центру основания-фанеры. Резьбовое соединение должно обеспечить свободное вращение прибора в различных направлениях для разметки плоскости. Останется установить на собранную конструкцию указку. Вначале на строительном пузырьковом уровне укладывается резина, своеобразный амортизатор, нивелирующий погрешность при измерениях величины наклона. На резине фиксируется указка.

Изготовить лазерный уровень самостоятельно – полдела. Нужно убедиться, что он функционирует. Перед проведением работ выполняется «калибровка». Тренога ставится на ровное основание, обеспечивается ее устойчивость. Выставляя конструкцию строго горизонтально, постоянно нужно сверяться с показаниями пузырькового указателя. Эту процедуру также периодически повторяют во время проведения строительных работ. Включив прибор, фиксируют точку на стене, оставленную лучом. Проверив соблюдение горизонтали, поворачивают нивелир по заданному направлению. Получив еще одно изображение точки, отмечают и его. Соединенные леской (шнуром) обе отметки дают искомую горизонталь. Включением указки заканчивается проверка работоспособности лазерного уровня пред началом проведения работ.

Вариант №2.

  • Нужна все та же указка в рабочем состоянии,
  • полуметровый деревянный брус сечением 2,0х 2,0 см,
  • веревка (можно использовать кусок бельевой),
  • дрель,
  • приспособление под стойку (подойдет лабораторный штатив с фиксатором-зажимом).

Изготовление лазерного уровня своими руками начинается с того, что на деревянной основе (бруске), сверху, на обоих концах выполняются параллельно одно к другому два сквозных отверстия такого же диаметра, как указка и веревка. Указка в выполненную нишу должна вставляться не слишком плотно (слегка «ходить» в конусообразное отверстие). Если приложить усилие и плотно зафиксировать ее, то можно обеспечить постоянно включенное положение.

Круглая прореха гораздо большего диаметра, чем диаметр веревки, нужна, чтобы подвесить конструкции на опору. Протянув один конец бечевки требуемой длины, крепким узлом фиксируем его на бруске. Другой конец завязывается петлей и вешается на держатель опоры (штатива). Установка с нивелиром должна находиться в неподвижном состоянии и прочно стоять на участке производства работ.

Поворачивая излучаемый элемент в нужном секторе, находят искомые точки. Любым удобным способом отмечают это место. На таком же расстоянии при неизменной высоте находятся другие высоты, и ставятся метки. Соединив воедино шпагатом, леской, веревкой обозначения, получим требуемую горизонталь.

Вариант № 3.

Понадобится: вода и емкость для нее (миска, ванночка). Пластырь, пластилин, хомут (одним словом, то, чем можно зафиксировать деталь). Указка лазерная. Кусок пенопласта.

Работа выполняется в следующем порядке:

  1. Пенопласт помещают на воду, налитую в емкость. При этом сама посудина по размеру должна быть больше плитки пенопласта настолько, чтобы легкий материал свободно перемещался по ней – был «на плаву».
  2. Одним из фиксаторов на пенопласт крепится указка. Ее расположение должно быть таким, чтобы не касаться воды и дна емкости.
  3. Плавающая конструкция выставляется на требуемую высоту. Излучающая указка включается.
  4. Отраженные точки помечаются. А дальше — по «накатанной» схеме.

Чем хорош самодельный прибор?

Не стоит обольщаться и ожидать от самодельного устройства, которое получилось, когда вы решили сделать уровень из подручных средств, выполнения сложных задач. Но на бытовом уровне оно вполне работоспособно, удовлетворяет требованиям строителя:

  • Обеспечивает оптимальную (порядка 10 м) дальность луча.
  • Считается несложной, простой в эксплуатации конструкцией при допустимой минимальной погрешности в измерениях.
  • Увеличивает скорость проведения измерений.

Но самое главное достоинство прибора – возможность проецировать лазерный луч в горизонтальной плоскости. Это позволяет выполнять конструкционную разметку, контроль уровней, как на вертикальных поверхностях, так и при укладке стяжки пола.

Лазерным нивелиром собственного производства можно пользоваться, не только выполняя ремонт в квартире или обустраивая ее интерьер. С ним проводят разбивку приусадебной территории. Выполняют работы по отделке фасада дома, возведению ограждений.

Поэтому, прежде чем тратить отнюдь не лишние деньги на нивелир заводского производства, проявите смекалку, сноровку, проштудируйте видеоматериал и принимайтесь за самостоятельное изготовление лазерного уровня. Нет ничего невозможного для пытливого ума и ловких рук.

как сделать в домашних условиях, самодельный штатив для уровня, видео и нивелир

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Содержание материала:

Как сделать уровень в домашних условиях: подготовка материалов

Стоимость лазерного уровня достаточно высока, а если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ:

  • Во время монтажа напольной и настенной плитки разных размеров;
  • При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
  • При оклейке обоев, как на стены, так и на потолок;
  • Во время установки подвесных потолков и окон.

Материалы для изготовления лазерного уровня можно заказать в интернете

Сделать строительный лазерный уровень своими руками несложно. А

 по своим качествам он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно:

  • Дешевая лазерная указка, продающаяся в любых детских магазинах;
  • Небольшой отрезок пористой резины, желательно достаточно толстый;
  • Обычный пузырьковый уровень небольшого размера;
  • Отшлифованный деревянный брусок размером со спичечную коробку;
  • Небольшую ровную палку, служащую опорой;
  • Планку, соответствующей длине уровня;
  • Небольшой кусок фанерного листа размером 10 на 10;
  • Хомут, соответствующий диаметру указки – он необходим для ее закрепления;
  • Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке:

  1. Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
  2. Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
  3. Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90о.
  4. Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
  5. Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

  • Подготовить небольшую миску или ведро с водой;
  • Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
  • Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир:

  • Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
  • Маленький уровень погрешности, являющийся несущественным недостатком;
  • Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
  • Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Как сделать лазерный уровень своими руками (видео)

Какой уровень использовать решает каждый из нас. Мы описали все виды приборов и раскрыли принцип изготовления простейшего устройства. Выбор остается за вами.

100 фото вероятных проблем и их решение

Профессиональные строители, да и многие домашние умельцы, во время строительства и обустройства своего дома, дачного или садового участка, используют лазерные уровни. Они отличаются высокими техническими параметрами, практичностью и широкими возможностям. Однако в процессе работы может произойти всякое: инструмент может выйти из строя полностью или частично, при всем том, останавливать работу иногда невозможно или крайне затруднительно.

Лазерный уровень является сложным техническим прибором, а потому он, как и все в этом мире, может неожиданно дать сбой или выйти из строя. Можно, конечно, быстро просмотреть представленные в интернете фото, объясняющие ремонт лазерного уровня, однако этого может оказаться мало и для ремонта необходим уже более основательный подход.

Можно ли самостоятельно отремонтировать лазерный уровень в домашних условиях? Что для этого нужно знать и уметь, какие инструменты могут потребоваться? В каких случаях не получится обойтись своими силами? Давайте попробуем ответить на эти и некоторые другие вопросы в этой статье.


Краткое содержимое статьи:

Конструктивные особенности лазерных уровней

Устройство лазерного нивелира достаточно просто по своей сути, но отдельные его модули имеют сложную конструкцию, что делает не всегда возможным, или крайне затруднительным ремонт лазерного уровня своими руками в домашних условиях, без использования специального оборудования.

В самом общем виде такой прибор состоит из источника света, в качестве которого используют специальные лазерные светодиоды, оптической системы, она производит отклонение лазерного луча в нужных плоскостях и источника питания.

Корпус лазерного нивелира защищает его от внешних воздействия, а специальная крепежная система позволяет устанавливать его на месте и проводить необходимую корректировку и настройку направлений луча или лучей.

В зависимости от модели, уровень может иметь различные функциональные возможности. В корпусе располагают системы управления лазером, сигнализации аварийного состояния, контроля точности и корректировки лучей.

Самые простые модели позволяют направить видимый лазерный луч строго параллельно корпусу, который предварительно отстраивается в пространстве посредством пузырьковых классических уровней.

Профессиональные модели нивелиров имеют конструкцию, которая позволяет прорисовывать два или более лучей, при этом, они строго ориентированы в пространстве относительно друг друга.


Основные неисправности

Давайте посмотрим: как отремонтировать лазерный уровень, что можно сделать в домашних условиях.

Не имея специального образования и инструмента, вполне можно справиться с неисправностями, которые возникают в результате небрежного обращения, механической тряски во время перевозки или повреждений корпуса, а также провести обслуживание и ремонт крепежа и штатива.

Если вы обнаружили неточность в показаниях нивелира, можно попробовать это исправить, для чего необходимо разобрать корпус. Внутри вы сможете найти небольшой «усик», который позволяет настраивать лазерную головку, ориентируясь по классическим пузырьковым уровням или отвесу, попробуйте провести настройку лучей в пространстве.

Кроме смещения «усика», на точность показаний может повлиять изменения в настройке специального груза. Вскрыв корпус, осмотрите: в нижней части должен быть специальный пластиковый болт, вскройте его, найдите винт с аббревиатурой «А» – это и есть груз.

Внимательно осмотрев платформу можно найти отклонения в настройке груза. Подкорректируйте и проверьте точность работы, для чего используйте отвесы или классические уровни.

В домашних условиях, кроме всего прочего, можно проводить ремонт корпуса уровня, если он получил повреждения, а также заменить стекло закрывающее оптическую систему. Новое стекло можно приобрести готовое или сделать самому.


Еще одной распространенной неисправностью, необходимо считать нечеткую работу или отказ кнопок управления. Причиной данной поломки может стать строительная пыль или излишне сильное давление на сами кнопки в процессе эксплуатации.

Для ремонта вскройте корпус, если вы обнаружите, что контакты кнопок отошли или в результате коррозии отпали, пропаяйте их электропаяльником с соблюдением всех правил пайки.

Если кнопки вышли из строя, что можно определить посредством мультиметра в режиме омметра, при этом они являются нескрываемыми, замените их, подобрав аналогичные новые или подходящие, но другого типа.

Важно! Не имеет значения, проводите вы ремонт уровней bosch – самых известных и наиболее популярных, или другой, малоизвестной фирмы, после вскрытия корпуса вы автоматически лишаетесь гарантии!

Невозможно создать универсальную инструкцию для ремонта уровня, спектр неисправностей может быть очень обширным. Однако заметим, если на вашем нивелире вышел из строя сам лазер или сломалась оптическая система, вы вряд-ли сможете сделать ремонт самостоятельно, в этом случае придется обратиться в мастерскую.


Помните, аккуратное обращение, своевременная чистка и уход, сделают срок службы вашего уровня очень продолжительным, а потому…

Мудрость не в умение находить выход из трудных ситуаций, а в умении не попадать в них.

Фото ремонта лазерного уровня

Также рекомендуем посетить:

Как сделать уровень в домашних условиях

Ремонт для многих стал очень неприятным, тяжелым и длительным процессом. А строительство и просто непосильной задачей. Ведь самостоятельно построить тот или иной объект довольно сложно и для не профессионалов довольно проблематично. Но при грамотном распределении времени и разумном подходе к выбору инструментов и материалов, а также соблюдению правил техники безопасности можно существенно сэкономить. Самое главное при строительстве новых объектов – это сделать идеально ровную горизонтальную поверхность. Ведь даже небольшое искривление способно не только визуально испортить впечатление от ремонта, но и принести физическое неудобство, например, косо поставленная дверь.

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Преимущества водяного уровня, сделанного своими руками

Кроме весьма очевидной экономии средств у такого прибора есть и другие плюсы, которые весьма существенны:

  1. Доступность материалов, необходимых для его изготовления.
  2. Высокая точность и простота измерений.
  3. Можно определить отношение плоскостей к горизонту, если длина до 10 метров.

К недостаткам относят чувствительность воды к понижению или повышению температуры воздуха. Зимой она замерзает, а летом испаряется. Если поменять воду на незамерзающую жидкость, то этой проблемы можно избежать. Также у готовых изделий есть существенный минус, их длина ограниченна метражом. Если делать уровень самому, то можно рассчитать необходимую длину, идеально подходящую для конкретного случая. Если помещение очень большое, то работа с таким приспособление будет очень удобно. К тому же готовое приспособление весит очень мало.

Как сделать водяной уровень своими руками

Сделать гидроуровень может даже ребенок, конечно, под присмотром взрослого. Для этого необходимы следующие предметы: гибкий полый шланг и два прозрачных сосуда. Особенностями магазинного изделия являются специальные колбы. Но при работе в условиях низких температур шланг может сорваться с них. Поэтому в процессе самостоятельного изготовления их заменяют на сосуды. Одной из важнейших особенностей водяного уровня является перемещение воды в шланге. Она должна передвигаться плавно, без проблем. Оптимальным диаметром будет 1 – 1,5 см. Важно помнить, что под воздействием солнечных лучей шланг может мутнеть, поэтому увидеть уровень воды будет сложно. Самостоятельное изготовление водяного уровня предполагает использование шланга необходимой длины. Отмерив нужную длину шнура его нужно отрезать. Затем к обоим концам прикрепить сосуды. На них также заранее стоит нанести шкалу. Если никаких подходящих колб в доме нет, то можно использовать шприцы. Их них нужно вытащить поршни, а разметка там уже есть. В качестве жидкости можно использовать обычную воду. Таким образом сделать водяной уровень можно быстро и экономно. А возможность самостоятельно сделать приспособление нужной длины будет приятным бонусом.

Применение уровня на практике

Еще на уроке физики показывали опыт с сообщающимися сосудами. Поэтому пользоваться водяным уровнем может любой ученик средней школы. Нужно приложить в требуемой высоте один конец уровня, например на уровне метра от пола. А второй конец в предполагаемом месте постепенно перемещать так, чтобы уровень воды в обоих сосудах находился на одном уровне. После нахождения оптимального положения жидкости обе точки помечают. Уровень применяют в процессе многих подготовительных работ, например, по стяжке пола или установке батарей. Правильно сделанные измерения помогут сделать все идеально с первого раза, сэкономив время и средства. Особенно важно будет правильное использование гидроуровня в процессе работ по закладке фундамента. Ведь от него зависит прочность, устойчивость и надежность всей конструкции.

Самостоятельное изготовление такого простого приспособления как водяной уровень намного упрощает процесс строительства, в то же время делая его качественным.

Как самому сделать уровень?

Строительный уровень представляет собой достаточно простой прибор, позволяющий определить отклонение определенной поверхности от строгой вертикали или горизонтали. Уровень используется при большинстве отделочных и домашних ремонтных работ, так как позволяет существенно повысить их качество.

Однако уровень не всегда оказывается под рукой. Что делать в таком случае? Откладывать работы до покупки уровня или проводить измерения на глаз ? Если вы стоите именно перед таким выбором, то лучше, конечно, сначала обзавестись уровнем, затем приступать к работам.

Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.

Для начала, попробуем собрать уровень на основе сообщающихся сосудов. Естественно, довольно примитивный. Между тем, с его помощью можно проверить, насколько ровными являются пол и потолок, а так же оценить отклонения от горизонтали других поверхностей.

Для изготовления подобного уровня потребуются всего 2 шприца и одна гибкая трубка (оптимальный вариант – от капельницы). Если вы планируете оценивать ровность полов или потолка, то трубка должна быть достаточной длины – равной длине помещения. Шприцы желательно выбирать побольше, чтобы вы четко видели деления на них.

Соединяем их трубкой, и все – уровень готов к работе.

  • Выдвигаете из шприцов поршень и заливаете воду, таким образом, чтобы она заполнила все трубку и каждый шприц примерно наполовину.
  • Воду желательно подкрасить, хотя бы чаем.
  • Обратите внимание, что вовремя работы, вставлять поршни обратно не надо.
  • Шприцы подносятся к поверхности потолка на разных участках (например, на противоположных концах комнаты) и закрепляются.
  • Благодаря тому, что жидкость в сообщающихся сосудах всегда имеет один уровень, если потолок имеет уклон, то жидкость будет заполнять шприцы на разную высоту. При ровном потолке отметки будут показывать одинаковое заполнение. Именно это будет явным свидетельством наличия или отсутствия уклона.
  • Если вы замеряете уклон пола, то шприцы необходимо установить на двух планках одинаковой высоты таким образом, чтобы трубка не лежала на полу (это повлияет на результат).

С помощью шприца так же можно сделать обычный пузырьковый самодельный уровень своими руками. Он позволит определить отклонения от горизонтали или вертикали определенной поверхности (планок, подоконников и т.д.).

Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.

Порядок действий таков:

  • Набираете в шприц воду.
  • Выпускаете воздух таким образом, чтобы его осталось немного.
  • Закупориваете отверстие для иглы (подойдет даже жвачка).
  • Таким образом, у нас получилась герметичная колба с водой и пузырьком воздуха, то есть основной компонент пузырькового уровня.
  • Закрепляем шприц на бруске с помощью скотча, и приступаем к работе так же как с обычным уровнем – прикладываем брусок к интересующей нас поверхности и смотрим на положение пузырька в шприце. На ровной поверхности он займет строго центральное положение.

Предварительно, вам, вероятно, придется поэкспериментировать с объемом пузырька. Так же рекомендуется нанести на шприц метки, обозначающие его середину. Если вы планируете определять ровность вертикальных поверхностей, то шприц необходимо будет закрепить поперек бруска, чтобы он был перпендикулярен поверхности. Если шприц будет стоять , измерениям помешает его кончик, предназначенный для крепления иглы, так как воздух уйдет туда.

Как сделать уровень для строительных работ

Строительный уровень – такая вещь, без которой трудно, точнее, невозможно обойтись в ремонте. Шпаклёвка стен, укладывание плитки, установка дверного проёма, навешивание гардины, да хотя бы наклеивание обоев – во всех этих работах нужен уровень.

Сегодня уровни без труда можно купить в строительных магазинах, но если вы подумываете о том, как сделать уровень своими руками, и чтобы с его помощью можно было выполнить идеальную разметку, то гидроуровень – оптимальный вариант.

Как выглядит гидроуровень (или проще – водяной уровень)? Вся конструкция представляет собой длинный прозрачный шланг 1 – 1, 5 см. в диаметре, внутри полый. С обеих концов закреплено по измерительной колбе, на которые нанесены деления.

Как сделать водяной уровень дома

Подойдёт шланг из строительного магазина длиной 10-15 м. С обеих концов шланга поставьте на одинаковом расстоянии метки. Шланг заполните водой. Если добавите в воду пищевой краситель, будет потом лучше видно отметки, удобней пользоваться прибором.

Использование воды придаёт прибору большую точность, но только если подготовить его правильно. Есть одна деталь: после заполнения водой из шланга надо выпустить пузырьки воздуха.

Сделать это элементарно. Найдите середину вашего шланга, придавите её ногой и поднимите за оба конца вверх. Воздух, соответственно, тоже будет подниматься вверх. Место, куда пузырьки воздуха поднялись, опускаете на пол, снова придавливаете, и так до тех пор, пока воздух не выйдет.

В качестве резервуаров для воды подойдут колбы со шкалой измерения и крышками. А если вместо шланга взять шнур от капельницы, то и вовсе обычные одноразовые шприцы.

Как видите, ничего сверхъестественного в том, как сделать уровень своими руками, нет.

Как пользоваться гидроуровнем

Как самому сделать лазерный уровень обзор конструкций, сборка простого варианта

Лазерный уровень – это незаменимая вещь для строителя, ведь в его работе то и дело необходимо делать разметку на стенах, полу, потолке для крепления разного рода элементов интерьера, так же лазерный уровень может понадобиться в начале нового строительства, например, для разметки территории под фундамент. Это достаточно дорогое оборудование, приобрести которое могут себе позволить только профессиональные строители. Всем остальным при необходимости проведения работ требующих применения уровня приходится обходиться старыми дедовскими методами. Чтобы хоть как-то облегчить работы требующие применения уровня, в данной статье мы рассмотрим один из множества вариантов того, как смастерить лазерный уровень своими руками, немного примитивный, но все же#8230

Лазерный уровень из указки

Если говорить о стоимости нашего приспособления, то единственным приобретением здесь будет лазерная указка, а все остальное можно изготовить из подручных средств и строительных отходов, которые есть у каждого.

Основная идея самодельного лазерного уровня для разметки территории заключается в том, что нам необходимо подвесить лазерную указку так, чтобы она свободно могла вращаться вокруг своей оси, а всю остальную работу сделает гравитация.

Итак, вот список того, что понадобится:

  1. исправная лазерная указка
  2. брусок с сечением 2,5*2,5 и длиной примерно 60 см
  3. веревка
  4. дрель (лучше, конечно, сверлильный станок)
  5. стойка, для того чтобы можно было подвесить готовый уровень над землей.

В бруске, который мы приготовили, с обоих концов необходимо просверлить два параллельных друг другу и перпендикулярных поверхности бруска отверстия (как это показано на рисунках ниже), одно для лазерного указателя, другое для веревки.

При сверлении отверстия для указки необходимо учесть один момент, отверстие необходимо сделать коническим, так чтобы с одного конца указка вставлялась очень плотно, а с другого имела небольшой люфт. Когда вы вставите указку немного сильнее в коническое отверстие, кнопка включения зажмется и указка будет постоянно включенной.

После того, как отверстие для лазерной указки готово, переходим к отверстию для веревки, на которой собственно и будет подвешен наш уровень. Делаем его с противоположной стороны бруска. Отверстие должно быть таким, чтобы веревка свободно в него проходила. Когда отверстие готово – привязываем к бруску один конец веревки и плотно затягиваем.

В зависимости от того, на какую опору вы будете подвешивать лазерный уровень, отмерив необходимую длину веревки, на свободном ее конце нужно будет сделать петлю. В своем примере в качестве опоры мы используем старую подставку под микрофон, которая валялась в гараже.

В качестве опоры можно использовать любой предмет, даже воткнутую под углом в землю лопату. Единственное условие, которое необходимо соблюсти, это то, что опора должна быть неподвижной и ни в коем случае не должна колебаться. Иначе, установить одинаковый уровень не получится до тех пор, пока опора не будет жестко закреплена.

Испытание самодельного лазерного уровня

Лазерным уровнем с подобной конструкцией удобно работать при слабом освещении или когда начинает смеркаться, чтобы точка лазера была отчетливо видна. Для того чтобы начать размечать территорию, наш уровень необходимо подвесить в центре размечаемой области. Поверните его в нужном направлении и отмерив необходимое расстояние по длинне луча установите колышек или прут, на котором можно будет сделать отметку. После этого можно поворачивать уровень в любом направлении, где вам необходимо сделать отметки, важно, что ели вы не будете менять положение опоры – все ваши отметки на одинаковом расстоянии от уровня будут находиться на одной высоте. После того, как вы сделаете все отметки, их можно связать веревкой, которая и будет, таким образом, выставлена по уровню.

Лазерный крест

Это еще один вариант самодельного лазерного уровня – с использованием лазерного креста. Он очень удобный, если, например, необходимо повесить картину или полочку, при работах с гипсокартонном и др.

Для того чтобы самостоятельно сделать уровень с лазерным крестом нам может понадобиться подставка от старой видеокамеры (тренога), на которой и будет установлена вся конструкция, поломанный CD-плеер и пара CD-дисков.

Лазерный крест необходимо закрепить на треноге, так, чтобы его можно было вращать вокруг. Для этого на треногу необходимо закрепить неподвижно привод CD-дисков, который мы извлечем из плеера. Механизм закрепления необходимо придумать такой, чтобы можно было регулировать положение этого привода в пространстве (выше или ниже). Далее берем один или два склеенных вместе CD-диска и устанавливаем их на привод. После этого можно закрепить на дисках с помощью, например, скотча или пластилина лазерный крест и наш уровень будет готов. Благодаря приводу от CD-плеера, установив правильно треногу один раз, мы сможем вращать лазерный крест в том направлении, в котором нам это будет необходимо. Это исключает необходимость каждый раз заново закреплять лазерный крест после поворота или перемещения треноги.

Для того чтобы сделать более-менее нормальный лазерный уровень, нужно немного повозиться. Способов, конечно, существует множество, это и закрепление лазерной указки на водяном уровне, и многие другие.

Уважаемые читатели, если у вас остались вопросы, то задавайте их, используя форму ниже. Мы будем рады общению с вами )

Невозможно представить себе любые строительные и ремонтные работы без уровня. Уровень является залогом качества выполняемых работ. Бывают случаи когда его под рукой не оказалось, а строительные работы продолжать нужно. Останавливать процесс не стоит, потому что строительный уровень можно легко и просто сделать своими руками из подручных материалов.

Самый простой и быстрый способ, основанный на земном притяжении, это изготовление уровня из пластиковой бутылки. Уровень получается, конечно, не очень точный, но лучше чем делать все на глаз.

Для изготовления уровня берем пластиковую бутылку с ровными стенками и заполняем ее водой комнатной температуры по горлышко и закрываем крышкой. Затем кладем бутылку горизонтально и проверяем величину пузырька воздуха. Если он слишком большой, подливаем воду.

С помощью линейки находим середину боковой стенки бутылки и уровень готов. Принцип действия у самодельного уровня точно такой же, как у покупного. Кладем бутылку горизонтально на любую поверхность и смотрим отклонение пузырька от середины бутылки, в соответствии с этим делаем вывод о ровности поверхности.

Еще один простой способ изготовления уровня своими руками основан на физическом законе сообщающихся сосудов. Для его изготовления понадобятся два шприца.

А так же трубка (можно от капельницы).

Подсоединяем шприцы к концам трубки. Поршни из шприцов убираем.

Наливаем воду, подкрашенную для наглядности, например, чаем.

Уровень готов к работе. Его принцип действия указан на рисунке ниже.

Лазерный уровень своими руками — пошаговое руководство

Лазерный уровень является очень важным инструментом для различных строительных и ремонтных работ в помещении. Используя лазерный уровень можно с легкостью проецировать на рабочую поверхность точки пересечения горизонтальных и вертикальных направлений, создавая точный угол в 90 градусов. Также лазерный уровень облегчает выполнение таких работ по строительству как:

  • Монтаж напольной или настенной плитки
  • Заливка пола
  • Наклеивание обоев (стены, потолок)
  • Установка окон
  • Установка подвесных потолков и другие.

Видео инструкция по изготовлению лазерного уровня своими руками

Демонстрация работы:

Действительно, лазерный уровень очень удобен и необходим для проведения почти всех монтажных работ. Однако его стоимость достаточно высока. Если вы задумали сделать ремонт или что-то построить, то для покупки строительного инструмента вам понадобиться потратить не менее половины отведенного бюджета.

Для экономии можно сделать лазерный уровень своими руками быстро и без лишних затрат. Для этого вам понадобиться лишь некоторые приспособления и материал, а также пошаговое следование инструкции создания лазерного уровня в домашних условиях.

Основные материалы

По сути, то что вам понадобиться в большинстве случаев есть у каждого в доме. Если же вы не обнаружите у себя какого-то необходимого приспособления, то его придется купить.  Для того чтобы сделать лазерный уровень вам нужно будет иметь в наличии:

  • Детскую лазерную указку
  • Кусок пористой резины (чем толще, тем лучше)
  • Небольшой пузырьковый уровень
  • Брусок из дерева (5х5 см)
  • Ровную палку (для опоры)
  • Планку по длине уровня
  • Кусок фанеры или ровной доски (10х10 см)
  • Хомут (для крепления указки)
  • Шурупы.

Приготовив все необходимые материалы можно приступать к изготовлению.

Пошаговая инструкция по изготовлению лазерного уровня

  1. Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего обратно надеть колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
  2. Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски. Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
  3. На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
  4. К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута, достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки с помощью металлического профиля для гипсокартона.

Еще одно видео руководство

[Всего:    Средний:  /5]

Как выровнять стены с помощью лазерного уровня — уровень для выравнивания пола

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

Учимся пользоваться нивелиром для выравнивания поверхностей

Начинаем подготовку

Приступаем к работе: как пользоваться лазерным нивелиром в различных целях

Выбираем хорошее устройство

Соблюдаем безопасность и обеспечиваем уход

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе

1. Выбираем нивелир

Instagram@electro_tmn

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Instagram@electro_win

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

Лазерный уровень ADA instruments CUBE MINI Basic

[email protected]

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации
  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Instagram@chvykovsergii

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Unsplash

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Лазерный уровень BOSCH GLL 2 Professional + MM 2

Как правильно пользоваться лазерным уровнем в различных целях

Нивелир можно назвать весьма полезной в хозяйстве вещью. Вы можете применять его для любых целей, связанных с оформлением вашего жилья, начиная со строительства дома, заканчивая декоративным оформлением.

Выравнивание стен

Самой большой задачей при ремонте в доме является выравнивание стен. Здесь он может справиться безукоризненно с любыми проблемами. Для этого необходимо направить луч вдоль стены.

Instagram@giperstroy

Затем возьмите линейку и поставьте ее перпендикулярно излучаемой линии. По измерительной шкале внимательно посмотрите, в какой из этих точек наблюдается отклонение от нормы. После этого вы вычислите необходимый слой материала, требуемый для выравнивания стены.

Как пользоваться лазерным уровнем для выравнивания пола

Для выравнивания пола пользоваться лазерным уровнем, как и для стен, предельно просто.

Instagram@plumbingmastersochi

С самого начала важно выровнять инструмент, после чего включите горизонтальную линию и отметьте ее крайние точки. Затем поверните аппарат и проделайте то же самое по всей плоскости пола, соединяя точки между собой. После этого у вас будет готова идеально ровная прямая, которая покажет высоту необходимой докладки или заливки материала.

Оклейка обоев

Приспособление также окажется полезным при оклейке комнат обоями. Вертикальный луч поможет идеально выровнять стыки, а горизонтальный будет необходим в наклеивании бордюров или других декоративных элементов.
Также с ним можно проверить качество работ, которые вам сделала строительная бригада. В случае выявленных отклонений вы можете потребовать переклеить обои или снизить стоимость оказанных услуг.

Установка мебели

Foter

Пузырьковый выравниватель и всевозможные линейки давно стали неактуальны в этом вопросе. Модульная мебель — весьма сложная конструкция, которая требует много расчетов.

Поэтому, чтобы ваши полки и шкафы были установлены ровно, постройте горизонтальную лазерную линию. Теперь ориентируясь на нее вы сможете закрепить на стены все необходимое.

Перепланировка

Перепланировку комнат также легко можно осуществить с помощью нивелира. Он помогает ровно установить металлические профили для крепления гипсокартона. Для этого необходимо установить устройство так, чтобы он проецировал на пол, стены и потолок вертикальные и горизонтальные линии, где будет располагаться будущая перегородка.

Строительство фундамента

В этом случае при помощи установки можно построить вертикаль, по которой далее будет возводиться монолитный каркас. После окончательных измерений, кроме вертикального луча настройте и горизонтальный. Он покажет на стенах высоту, до которой необходимо залить бетонную смесь.

Укладка плитки

Уровень помогает расположить кафель под строго прямым углом.

Unsplash

Для этого включите режим крестового построения плоскостей. Излучение преобразуется в сетку, где центр скрещиваемых линий совпадает с центром швов между плитками. Далее по направляющим полоскам выравнивайте каждую сторону кафеля.

Наклонные плоскости

У всех современных устройств есть возможность отключения автоматического выравнивания. Кроме того, в некоторых моделях можно изменить наклон луча или заблокировать компенсатор. После того, как вы установите прибор под необходимым углом, вы получите наклонные лазерные линии.

Лазерный уровень ELITECH ЛН 360/1

Выбор устройства

Прежде чем покупать уровень, подумайте, насколько часто вы будете его использовать. При домашней эксплуатации, к примеру, для того, чтобы повесить картину, не нужны самовыравнивающиеся профессиональные модели с множеством функций. Советуем при покупке аппарата ориентироваться на несколько пунктов:

  • Погрешности измерения.
  • Расстояние, на которое может дотянуться луч.
  • Время работы.
  • Имеется ли возможность самовыравнивания.
  • При каких температурах устройство нормально функционирует.
  • Комплектация.
  • Качество материала, из которого изготовлен нивелир.

Соблюдение правил безопасности

Instagram@eurodom52

Не используйте устройство при температуре ниже 20 и выше 50 градусов. Это чревато тем, что прибор может начать работать некорректно.
Из-за сложной оптической конструкции, которую легко повредить, лазерный уровень нужно хранить в чехле. В нем он будет защищен от воздействия влаги, пыли и лишних сотрясений. Сумка, в которой хранится устройство, должна быть чистой и сухой.

Также после проведения работ с инструмента надо убрать все загрязнения. При этом обратите особое внимание на линзы, их лучше обработать мягкой тканью, чтобы не поцарапать поверхность.

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Лазерный уровень для выравнивания пола – незаменимый инструмент на больших площадях

Помимо всевозможных мастерков, молотков и выравнивающих реек в строительной практике широко используются и более интеллектуальные приборы. Уровни – самые заметные из них. Никто и не говорит, что работать на глазок не принято и не возможно.

Такая работа просто недопустима и с точки зрения безопасности. Строительные нормы и правила очень строго регламентируют отклонения в создании линий любого угла. Порой эти отклонения настолько малы, что обеспечить их соблюдение способен помочь только уровень с использованием лазерной технологии.

Лазерный уровень для пола – отражение истинно профессионального отношения к делу

Когда инновации приходят к нам в дом

Моделей и принципов работы лазерных уровней разработано немало – они, собственно, и определяют, какова будет цена этого устройства

Вот когда действительно понимаешь, что создатели лазеров достойны были Нобелевской премии.

Преимущества

Среди преимуществ использования лазерных уровней, или нивелиров, можно перечислить следующие, относящиеся как к строительной сфере, так и к общечеловеческой:

  • Во-первых, только лазерные уровни обеспечивают точное определение всех горизонталей и вертикалей при выполнении строительных работ. Порой требования СНиП вводят параметры, которые исчисляются долями процента. С такими величинами может справиться только лазерный уровень.
    Например, требования не допускают при выравнивании полов отклонения двух точек по вертикали более чем на 0,2% расстояния между ними. Пятая часть процента – это 8 мм при расстоянии в 4 метра. На глазок это уже не обеспечить.
  • Во-вторых, лучшие модели лазерных уровней способны запоминать все измеренные величины и восстанавливать историю их изменения с течением времени, что оказывается очень полезным при работе на больших площадях, когда приближение к необходимым параметрам происходит постепенно.
  • В-третьих, световые отметки, генерируемые лазерным уровнем, остаются на стене сколь угодно долгий промежуток времени, освобождая от необходимости постоянного наличия под руками другого прибора контроля. Можно сказать, что лазерный уровень – прибор контроля в реальном масштабе времени, по-модному – онлайн.
  • В-четвёртых, лазерный уровень – совсем другая культура производства работ, он уже не допускает у строителей вечно грязной робы, не стираемой неделями. Это преимущество, может быть, является одним из самых главных при использовании этих приборов из научных лабораторий.

Полезный совет!
Рынок лазерных уровней довольно широк.
В любом уважающем себя строительном супермаркете можно найти предложения самых разных моделей.
Но перед приобретением внимательно ознакомьтесь со всеми, изучите их характеристики и цены.
Неопределённая, плавающая цена – одна из главных особенностей неустоявшегося рынка этих приборов.
Скорее всего, если вы не занимаетесь профессионально строительными работами, лазерный уровень вам не нужен будет в личную собственность.
Советуем в этой ситуации просто его арендовать, что будет значительно дешевле.

Каждой модели соответствует своя инструкция по установке и использованию, некоторые не обходятся без вспомогательных средств

Порядок работы

Тем и хороши эти приборы, что при видимой сложности, порядок работы с ними довольно прост:

  • Сначала проводится предварительная подготовка пола, его просушивание и первичное выравнивание – удаление выбоин и грунтование впадин пола.
  • Решите для себя, чем будет выравниваться пол. Если перепад уровня небольшой, до 2 см, то лучше всего использовать выравнивающие. Если перепад значительный, то уже придётся использовать цементную стяжку.
  • Для использования уровня он помещается на самую высокую точку неровного пола.
  • Во всех точках ниже генерируемой лазером линии устанавливаются направляющие маячки, крепление которых удобнее всего провести саморезами.
  • Между маячками протягивается металлическая армированная сетка, которая заливается приготовленным слоем бетона.
  • После недельной сушки вновь проведите контроль лазерным уровнем. Если неровности остаются, то они будут незначительны и легко могут быть устранены выравнивающей смесью.
  • Проверку обязательно проводите со всем пяти характерных точек помещения – четырёх углов и центра.

Самое главное – лазерный уровень для стяжки пола обеспечивает идеальные углы, как по вертикали, так и по горизонтали

Режимы работы

Все лазерные уровни, так или иначе, обеспечивают следующие 8 режимов работы:

Вот они 8 режимов работы любого лазерного уровня, своими руками эти режимы не реализовать (описание см. в тексте)

  • A – идеальное получение горизонтали по всему периметру помещения и на любой высоте;
  • B – получение строго вертикальных плоскостей под любым углом к вертикальным стенам помещения;
  • C – контроль угла строго в 90 градусов вверх или вниз относительно горизонтальной плоскости;
  • D – контроль угла строго в 90 градусов влево или вправо относительно вертикальной плоскости;
  • E – получение угла в 90 градусов относительно направления на заданную точку, когда обе точки на стенах, исходная и получаемая, лежат в одной плоскости;
  • F – получение угла наклона по оси X, относительно расположения прибора;
  • G – получение угла наклона по оси Y, относительно расположения прибора;
  • H – измерение расстояния между двумя любыми точками в объёме помещения; незаменимый режим, который практически не реализовать с достоверной точностью без лазера.

Полезный совет!
Лазерный уровень – слишком серьёзный прибор, чтобы пытаться с ним работать, предварительно не изучив все возможности.
Выше перечислен полный перечень режимов, которые могут быть реализованы с помощью лазерной технологии.
Какие конкретно режимы предоставляет прибор у вас в руках и как они реализовываются можно узнать только из руководства по эксплуатации именно этого прибора.

Примеры моделей

Bosch DSL 2 Professional

Фирма Bosch выпускает целое семейство лазерных уровней. Одним из самых известных является Bosch DSL 2 Professional.

Характеристики это модели не оставят равнодушным никого:

  • Тип: точечный – это надо иметь в виду, линию на стене придётся строить самому;
  • Рабочий вес: 2 кг, при переноске – 6,6 кг;
  • Габариты: 215 х 170 х 200 мм;
  • Количество лучей: 2 шт;
  • Направление лучей: горизонтальная линия;
  • Угол автоматического самовыравнивания: ± 4 град.;
  • Время работы на одном заряде: 15 часов;
  • Максимальная дальность измерения: 10 м – этот прибор для использования в жилых помещениях и небольших офисах;
  • Точность: не хуже 0. 3 мм на 1 метр расстояния;
  • Длительность автономной работы на батарейках – 15 часов.

Кроме того, в комплект поставки входит штатив с резьбой на четверть дюйма. Предварительная поверка производителем не проводится.

Все модели Bosch отличаются предельной продуманностью функциональных возможностей – на фото представлена модель BoschGSL 2 Professional

LV 06

Данная модель компактнее, но характеристики не намного хуже, самое главное – точность в 0.5 мм на 1 метр расстояния обеспечивают 3 батарейки по 1,5 В.

Особенностью данной модели являются 6 дополнительных режимов:

  • Лазерная указка в виде точечного индикатора;
  • Линия уровня земли;
  • Уровень линии;
  • Светодиоды ночного видения;
  • Вертикальная линия;
  • Индикация в виде креста.

Модель LV 06 более компактна, но также способна успешно выполнить все задачи

FL250VA-N

Самой совершенной из трёх представляемых моделей является FL250VA-N. Здесь только точность по горизонтали составляет 1 мм на 10 метров расстояния.

Остальные характеристики впечатляют не меньше:

  • Точность по вертикали: чуть хуже — 1,5 мм на 10 метров;
  • Максимальная дальность работы: 250м;
  • Скорость вращения: две скорости в 120 и 500 об/мин.

Для подзарядки алкалоидных батареек есть гнездо. Отдельное гнездо для крепления штатива. В состав поставки входит и пульт дистанционного управления, дальность работы которого составляет 50 метров. Выравнивание прибора и по горизонтали и по вертикали производится автоматически.

Ротационный механизм модели FL250VA-N обеспечивает качественные замеры по всем 360 градусам буквально за считанные доли секунды

Выводы

Возможности лазерных уровней действительно велики, и они могут стать незаменимыми помощниками при выполнении любых строительных работ, не только на стяжке пола квартиры или дома. Без них не обойтись при работе в холлах гостиниц и офисов.

Может быть, они будут полезны и в жилых помещениях, хотя это требует и строгой оценки, чтобы не выглядело стрельбой из пушек по воробьям. В любом случае, приглядитесь к этим приборам, не забывайте об их существовании, они могут пригодиться, и в самый неожиданный момент.

Такой компактный «малыш» ADA Phantom 2D не уступит по своим возможностям и более мощным с виду моделям

В видео в этой статье готово поделиться с вами наглядными нюансами, посмотрите!

Нивелир − основной инструмент в работе геодезистов, строителей, проектировщиков, топографов. В самом общем понимании, это прибор, определяющий разность высот на местности. Незаменим нивелир и для мастеров по ремонту. Он пригодится при строительстве беседки, закладке фундамента теплицы, ему можно найти применение при выравнивании участка, прокладке дорожек и заливке парковочного места. Однако, несмотря на такой простой принцип и понятные задачи, немногие знают, что это за прибор и как пользоваться нивелиром правильно. А некоторые домашние мастера предпочитают собственный глаз современной оптической или лазерной технике. После прочтения нашего обзора и любители, и профессионалы смогут по-новому взглянуть на нивелир как прибор чрезвычайно полезный для решения многих, казалось бы, простых, но весьма ответственных задач.

Два глаза − хорошо, а три − лучше! Нивелир позволяет точно определить положение высотных точек в заданной системе координат

Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

До изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться

Если посмотреть в окуляр современного устройства, видно, что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Именно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

Пример использования лазерного нивелира для разметки места крепления поручней к лестнице

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

нивелир оптический Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

  1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
  2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
  3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
  4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
  5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
  6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

нивелир лазерный

Достоинства и недостатки оптических и лазерных приборов

Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.

Важно! Каждый оптический прибор имеет паспорт. В нём обязательно указывается дата последней поверки. Проверяют такие приборы не реже, чем раз в три года в специальных лицензированных мастерских.

Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

ИллюстрацияОписание действия
Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

ИллюстрацияОписание действия
Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора. Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Важно! После установки пузырька в «нуль пункт» надо повернуть нивелир на 180° и проверить, остался пузырёк на месте или сместился. Если он переместился, то регулируется уже шестигранным ключом и двумя винтами на нивелире (пункт в руководстве), и только после этого можно проводить измерения.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

ИллюстрацияОписание действия
Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

ИллюстрацияОписание действия
Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Фиксируем данные.
После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Важно! Если нивелир требуется установить строго над определённой точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется чётко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

ИллюстрацияОписание действия
Первый этап – нанесение разметки в виде сетки.
Для этого используем специальные деревянные конструкции.
Для каждой точки с помощью нивелира и рейки была определена высотная отметка.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Ошибки, которые допускаются при использовании оптического нивелира

Для новичков, впервые приступающих к работе с нивелиром, важно учесть некоторые особенности:

  1. Важно обеспечить сохранность прибора. Он хоть и защищён разного рода покрытиями, но чувствителен к ударам и толчкам. Для того чтобы полностью исключить погрешности прибора, стоит позаботиться о том, чтобы все крепёжные элементы и детали были в рабочем состоянии и функционировали исправно.
  2. Не упускайте шанс использовать дополнительные штативы и крепежи. Это позволит сохранить прибор даже при внезапном порыве ветра.
  3. Не стоит полностью доверять данным, указанным в инструкции. Стоит самостоятельно проверить возможности прибора. Если вы покупаете уже не новый аппарат, лучше провести его поверку в специализированном учреждении.
  4. Не забывайте, что при работе с нивелиром обязательно нужен напарник.
  5. А во время установки рейки она должна стоять точно на поверхности, чтобы избежать перекосов. Пусть даже если это овраг или лунка, линейка должна упираться в дно.
  6. Не допускайте перегрева прибора. Это может сказаться на точности измерений.

Как работать с лазерным нивелиром. Ликбез для новичков

Для чего нужен лазерный нивелир – перечислить все задачи прибора в одной статье крайне сложно. Расскажем о том, как его можно использовать и в чём его особенности.

Устройство и принцип работы трёхмерного лазерного нивелира

Основное преимущество лазерного инструмента заключается в непосредственном проецировании линии или точки на поверхность потолка, стены, которую можно увидеть на измерительной линейке или рейке. Это позволяет немедленно приступить к выполнению нивелировочных работ и одновременно контролировать результат.

Рассмотрим устройство и принцип работы двухмерного лазерного нивелира.​

ИллюстрацияОписание действия
Бытовой нивелир − это чаще всего компактное устройство. В нашем случае модель Fukuda 3D (Firecore 3D), на корпусе расположен всего один тумблер, который позволяет включить или выключить прибор.
В комплекте: поворотное основание, пластиковая мишень, а также сумка для переноски.
Прибор работает от батареек. Аккумуляторный отсек рассчитан на 4 батарейки.
В основании прибор имеет крепление на ¼ дюйма для присоединения к основанию, для этих целей подойдёт любой штатив, к примеру, от фотоаппарата.
В комплекте есть переходник, он же является поворотным основанием, в нём уже резьба 5/8 дюйма, что подойдёт для специализированных геодезических штативов, либо штанги.
Прибор создаёт перекрестие на полу и потолке.
Для экономии электричества плоскости переключаются поочерёдно, можно пользоваться какой-то одной или двумя.

Как измерить расстояние лазерным нивелиром

Некоторые приборы имеют в своём устройстве специальные дальномеры, это позволяет автоматически не только строить плоскости, но и высчитывать расстояние. В противном случае придётся пользоваться обычными рулетками.

Как пользоваться лазерным нивелиром при устройстве пола

Лазерный нивелир – незаменимый прибор при устройстве лаг для пола. После включения прибора он сразу же нарисует по периметру нулевой уровень. При условии, что прибор установлен идеально ровно, ваша задача − просто сделать отметки по периметру.

Лазерный нивелир позволяет проводить выравнивание конструкций как на полу, так и на стенах и потолке

В плоскостях можно отмерять любые размеры. После укладки лаг нивелир поможет проконтролировать качество работ.

Как использовать при работе со стенами

Большое поле для использования нивелира открывается в работе со стенами. Его можно использовать для контроля кирпичной кладки, установки осветительных приборов и полок, выравнивания перилл у лестниц, ровной укладки панелей и плитки, а также в других работах, где необходимо определить точное расположение предмета относительно какой-то плоскости.

Как проверить погрешность лазерного нивелира

Для проверки точности лазерного уровня существует множество способов. Самый простой – проверка в небольшом помещении, которое можно легко измерить самостоятельно для уточнения расчётов. Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 20 м друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180° и отмечаем точку на противоположной стене, её ставим на пересечении вертикальной и горизонтальной плоскости.

Схема проверки нивелира на точность

Дальше переносим лазерный нивелир к одной из стен, устанавливаем на расстоянии 0,6–0,7 м от стены и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) − (b1 и b2), полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит,ваш лазерный уровень показывает горизонтальную плоскость правильно. Подробнее о том, как правильно работать с лазерным нивелиром и посчитать его погрешность, смотрите в этом видео:

Как используются ротационные лазерные нивелиры на открытой местности

Ротационные лазерные нивелиры − одни из немногих, которые за счёт скоростного вращения головки лазера могут проецировать яркий луч, заметный даже при ярком солнце. Именно его, наряду с оптическими, чаще всего используют профессионалы в работе на открытых строительных площадках.

Ротационный лазерный нивелир – универсальное устройство для построения плоскостей под углом

Особенность работы таких нивелиров заключается в том, что они прекрасно могут работать как на плоскости в 360°, то есть охватывая всё вокруг себя, так и точечно. К примеру, функция сканирования позволяет выбрать только тот участок, где необходимо выровнять дверной проём или окно. При использовании этой функции нивелир отображает лазерный луч только в определённом месте (угол охвата задаётся в настройках).

Если вы не знаете, как правильно выбрать лазерный нивелир, то важно помнить, что характеристики каждого отдельного прибора, а значит, и цена, напрямую зависят от задач, которые вы для себя ставите. Для бытовых нужд вполне хватит домашнего прибора с дальностью от 10 до 40 метров. Этого будет достаточно, чтобы проводить нужные работы как внутри помещений, так и при строительстве дома или гаража на даче.

Приветствую Вас, друзья.

Решили сделать ремонт и столкнулись с проблемой неровных полов?

В таком случае придется их выровнять, ведь финишным напольным покрытиям, таким как ковролин, ламинат или линолеум требуется ровная поверхность пола.

Лучший вариант по устранению неровностей полов — сделать стяжку. Различают несколько видов стяжки — сухая, полусухая и мокрая. У каждой имеются свои недостатки и преимущества, и мы с ними дальше ознакомимся. Но есть ключевой момент, объединяющий все виды монтажа — это установка маяков. От того, насколько правильно и грамотно установлены маяки для стяжки пола зависит ровность полов.

Здесь не получится «сработать на глазок» и даже жидкие наливные полы требуют установки специальных реперов, контролирующих будущий уровень пола.

Итак, друзья, неважно где вы собрались заливать стяжку: в гараже, в квартире или в частном доме — придерживайтесь моих пошаговых инструкций по установке маяков. Благодаря им, вы не только сэкономите, но и не потеряете в качестве:)

Подготовка основания

Для того, чтобы правильно залить стяжку нужно грамотно установить маяки, но перед этим необходимо провести ряд подготовительных работ. Подготовка под стяжку схожа по своей сути с подготовкой пола под ламинат.

  1. Проводим демонтаж старого напольного покрытия до прочного основания. Если полы деревянные, то рекомендую вам их разобрать. В принципе стяжку заливают и поверх деревянных полов, но это отдельная тема. Требуется удалить все неровности и отслаивающиеся куски. Трещины, если таковые имеются в черновом полу заделываются гипсом или раствором.
  2. «Жирные» или блестящие поверхности нужно обработать щеткой по металлу для обеспечения лучшей сцепки со стяжкой. Затем необходимо убрать всю грязи и обеспылить поверхность.
  3. Грунтуем поверхность. Можно воспользоваться валиком или кистью. Грунтуется поверхность в два этапа. Во второй раз грунт наносится только после полного высыхания первого слоя.
  4. После полного высыхания грунтовки на полу раскатывается гидроизоляция. Обычно для этого используют пленку толщиной в 200 микрон.
  5. По периметру помещения нужно проклеить демпферную ленту. Особенно это касается неотапливаемых помещений. Допустим вам надо установить маяки в гараже, тогда наклейка демпферной ленты будет обязательной. Клеится она для предотвращения растрескивания стяжки, которая играет в размерах ввиду изменения температурных характеристик.

Подготовка пола под установку маяков окончена и теперь нужно определить уровень пола.

Определяем нулевой уровень пола

Способов определить уровень полов два — при помощи лазерного уровня и без онного.

  • Как определить уровень полов с помощью лазерного уровня

Устанавливаем лазерный уровень посередине комнаты. При наличии лучше использовать лазерный осепостроитель.

При помощи рулетки находим самую верхнюю точку. Она будет отправной точкой в расчетах минимальной толщины стяжки. Чтобы узнать, как рассчитать толщину стяжки читайте эту статью.

К нулевой точке прибавляем высоту стяжки и получаем уровень, по которому будут выставлены маяки.

  • Как определить уровень полов без лазерного уровня

Если нет в наличии лазерного уровня, то можно обойтись и без него. Рядом с дверным проемом отмечаем точку на высоте 100 мм. От нее по всему периметру помещения строительным уровень отмечаем линию.

Рулеткой находим наивысшую точку и делаем отметку с учетом толщины стяжки.

ВАЖНО ЗНАТЬ!

Согласно СНиП минимальная стяжка пола не может быть меньше 4 см.

Теперь отбиваем найденный уровень стяжки по периметру комнаты.

По бокам стен насверливаем по несколько отверстий (количество зависит от площади помещения), устанавливаем саморезы и натягиваем капроновые шнуры, по которым будут выставляться уровень маяков.

Способ установки маяков без лазерного уровня — видео

Установка маяков для мокрой и полусухой стяжки

Рассмотрим основные виды маяков для мокрой и полусухой стяжки, способы их установки.

Очень продуктивный и быстрый метод установки маяков, так как не требует времени на засыхание смеси. Для начала нужно приобрести крепления для маяков. Самые распространенные — это «креммеры» Knauff и крепления фирмы Зубр. В комплект входит:

  1. саморез с пластиковым дюбелем
  2. непосредственно крепление, состоящее из двух частей

Порядок работ:

  • Отмечаем места сверления отверстий с шагом в 30 см
  • Забиваем дюбеля и вкручиваем саморезы до необходимого уровня.
  • На саморезы одеваем нижнюю часть крепления и устанавливаем в нее маяк.
  • Фиксируем маяк верхней частью крепежа.

Как видите, быстро и практично.

Установка маяков на раствор не отличается сложностью. Если для первого способа нужны были специальные строительные маяки, то для раствора можно воспользоваться подручными средствами. Я например использовал профильную трубу 20 на 40 мм.

Порядок работ:

  1. При помощи кусочков гипсокартона или деревянных подложек выставляем маяки в уровень.
  2. Замешиваем раствор и закрепляем маяк

ВАЖНО ЗНАТЬ!

Срок высыхания раствора довольно велик, поэтому я советую вам применять быстросохнущие смеси с добавлением гипса.

3. Если используете заводские маяки, то сначала накидываете «ляпухи» из раствора с шагом 40 — 50 см, а затем утапливаете в них маяк до нужного уровня.

4. Остатки раствора аккуратно наносятся на маяк для лучшего схватывания.

  • Комбинированный вариант установки

Комбинированный вариант установки маяков это смесь первого и второго способа. Просто вместо крепления маяков применяется раствор или смесь.

Порядок работ:

  1. Сверлим отверстия и вкручиваете саморезы до уровня.
  2. Замешиваем смесь и накладываем ее непосредственно на саморезы.
  3. Утапливаем маяк, пока не упремся в саморез.
  4. Остатки смеси равномерно распределяем по маяку.
  • Маяки из раствора

До сих пор среди строителей идет спор — оставлять маяки в стяжке или нет. Так вот, особо умные монтажники догадались, что можно сделать маяки из строительной смеси. И мы возьмем их метод на вооружение.

Порядок работ:

  1. Устанавливаем по всей длине помещения саморезы в уровень заливки стяжки.
  2. Накидываем смесь по всей длине маяка.
  3. Переворачиваем строительное правило и утапливаем его до саморезов.
  4. Остатки смесь аккуратно убираем шпателем, формируя красивый штукатурный маяк.

ВАЖНО ЗНАТЬ!

Если нет возможности использовать саморезы, то можно сделать ляпухи, верхом у которых будет кусочек гипсокартона. Это хорошо видно в видео.

Как сделать маяк из штукатурки на пол — видео

  • Маяки для полусухой стяжки

Полусухая стяжка имеет ряд преимуществ перед мокрой. Это и быстрота монтажа и время застывания. Технология монтажа схожа с созданием растворных маяков.

  1. Формируем «ляпухи» из полусухой стяжки, выставляя их в уровень.
  2. После их застывания обратной стороной правила формируем маяк по всей длине и ждем застывания.
  • Маяки для плавающей стяжки

При проведении ремонта многие люди хотят дополнительно утеплитель полы и применяют для этого пеноплекс. Стяжка, которая ложится поверх утеплителя называется плавающей.

Как правильно установить маяки на пеноплекс — видео

Порядок работ:

  1. Вкручиваем саморезы, регулируя из в уровень.
  2. Устанавливаем маяки, используя либо смесь, как в комбинированном методе, либо крепления для маяков.

Как установить маяки для стяжки пола с лазером — видео

Маяки для наливных полов — реперы

Если перепады пола не имеют каких — то запредельных значений, то целесообразней будет воспользоваться самовыравнивающимися наливными полами. Многие новички допускают ошибки наивно полагая, что смесь сама заполнит все неровности.

При заливке самонивелирующей смеси используются специальные маяки. Их даже можно не покупать, а изготовить самостоятельно.

Если нет желания возиться с изготовлением маяков для налиного пола, то их можно купить. Репер — это проффесиональный маяк, который представляет из себя треногу с вращающимся механизмом.

Вращая центральный болт вы выставляете требуемый уровень заливки. Ставят реперы с шагом в 1 м. После заливки наливных полов реперы убираются.

Как сделать маяки для наливных полов — видео

Как установить маяки для сухой стяжки

Все большую популярность набирает сухая стяжка, которая отличается простотой и быстротой монтажа. В большинстве своем для сухой стяжки применяется мелкофракционный керамзит, на выровненную поверхность которого укладываются плиты ГВЛ.

Но так как керамзит представляет из себя сыпучую смесь, то его необходимо выровнять. Для этого применяются маяки для сухой стяжки.

Минимальный слой не должен быть меньше 3 см, поэтому обычный заводской маяк нам не подойдет. Я советую вам использовать металлический профиль для гипсокартона 60 на 27 мм.

Как подготовить основание и выставить уровень полов мы уже знаем, поэтому сразу приступим к установке маяков.

Укладывать профиль можно плоской стороной вниз и тогда его можно не вынимать. Он останется в полу и будет играть роль лаг для листов ГВЛ. При таком положении профилей керамзит заполнит пространство между стенок.

А можно уложить профиль плоской стороной вверх и после того, как керамзит будет выровнен — удалить профиль с последующей засыпкой керамзитом.

Как сделать маяки для сухой стяжки — видео

Заключение

Ну вот и все, друзья.

Мы рассмотрели с вами установку маяков для стяжки пола. Как видите все работы можно выполнить своими руками, не прибегая к помощи специалистов и надеюсь данная статья вам в этом поможет.

Успехов вам!

Лазерный уровень своими руками — из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Лазерный нивелир для определения горизонтальности и вертикальности линий и плоскостей возведении строительных конструкций и отделки. С помощью этого прибора геометрии элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор.Однако умелый мастер создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого установлены светодиоды, которые являются источником лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

Призменные приборы линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Нивелиры системы автовыравнивания, необходимая для компенсации погрешности до 6 °. Угол проецирования лазерного луча не превышает 120 °.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскость, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой системой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360 °.

Ротационные уровни большей дальности действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, за ним лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или двумя лазерами. В последнем случае они происходят в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади.Угол проецирования лазерного луча не превышает 160 °.

Рабочий то диапазончечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначенный для любых нивелировочных работ на расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при наличии работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространенных строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работятся дополнительные контрольные отметки.Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровностей поверхностей.

При использовании лазерного нивелира и получения одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще.Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер может испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при креплении карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для точной установки стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При установке гипсокартонной стены лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений в пасмурную погоду либо в сумерках.

Если выкапы много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построенным плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360 °.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.

    Место склейки деталей можно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При необходимости применения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка).В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить ее расшатывания и прокручивания, между ней и стойкой установить прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь он проходит винтовой крепёж, фиксирующий заготовку на сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству улучшить расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально подключить приспособление с оборотом по вертикали на 270 °.

Нужно учитывать, что чем размер вилки, тем больше потребуется заготовка для создания стабильного положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной части нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боковых, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также применить направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

  1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
  2. Нивелир переносится к одной из стенок приблизительно полметра, делается одна метка над или под первой.
  3. Прибор поворачивается на противоположную стену, ставится отметка.
  4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по уровню уровня.

Если не замечено отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируется, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

  • при поломках диода;
  • при залипании или отказе кнопок и переключателей;
  • при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще ремонт лазерных уровней требуется после падения всего прибора. При этом сбиваются настройки, что приводит к выдаче неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема новой в указке, её проще заменить.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданные промышленные нивелиры с большим рабочим диапазоном.Для мелкого ремонта можно сделать лазерный уровень своими руками.

Лазерный уровень своими руками — детальная инструкция по изготовлению

Использование инновационных технологий в строительстве уже не новость. Точные приборы и оборудование позволяют выполнять уникальные композиции в архитектурных изысках.

Создавая неповторимый дизайн, обеспечивает высокое качество строительства.

Но не только профессионалы пользуются сложной техникой.Все чаще ремонтные работы владельцы «кровных квадратных метров» выполняют самостоятельно. Обустройство пола относится к наиболее скрупулезному, трудоемкому и точному этапу. Без соответствующих приборов здесь просто не обойтись.

Выравнивание стяжки невозможно выполнить без нивелира. Среди возможных вариантов выбор, обычно, делается в пользу лазерного прибора. Его можно купить, а также сделать лазерный уровень своими руками. Другими словами, вполне реально собственноручно сконструировать и смонтировать прибор, измеряющий перепад высот.

Нужен уровень для работы? Решайте проблему собственными силами!

За реализацию, покупать многофункциональный профессиональный нивелир для домашних работ нет потребности, да и стоит он недешево. Если ты «сам себе режиссер», умеешь держать в руках инструмент, полон желания попробовать себя в роли конструктора, смело берись за дело. Чтобы смастерить измерительный прибор минимум инструмента и материала. Но вначале следует определиться, какого вида будет изобретение.

 В любом случае, какой бы прибор не использовался в работе,
задействован общий принцип: встроенный источник при
включается излучать световые волны. Они формируются
в узконаправленный поток при помощи линзы (или призмы).
Фокусируются в одной точке или сплошной линией отражаются
на встречающейся на пути луча-потока поверхности.

Лазерная указка: урок для начинающих

Среди «самоделкиных» популярностью пользуются два простейших варианта прибора.

Вариант №1.

Для работы понадобится:

  • уровень пузырьковый
  • лазерная указка
  • небольшой кусочек картона
  • ровные деревянные планки
  • тренога (черенок лопаты, колышек)
  • небольшой кусок резины (пористой)
  • шурупы
  • листовой пластик (можно заменить фанерой).

Прежде, чем изготовить лазерный уровень, видоизменяем указку. Из набора насадок для прибора пригодна только та, где отсутствуют картинки. Нужно сделать вначале ее цельной, заклеив картоном отверстие. Затем определив, где находится центр насадки, поставить точку. В этом месте иглой «продырявить» поверхность, образовав другое отверстие малого диаметра.

Чтобы будущий прибор был устойчивым на плоскости, нужно выбрать надежную опору. Для этих целей можно приспособить обыкновенный штатив или треногу.Главное, чтобы конструкция не шаталась. Сверху крепится строго горизонтально кусок пластика или фанеры. Это будет основание, которое на расположится нивелир.

Для его крепления необходима планка идентификационной длины. Она фиксируется шурупом строго по центру основания-фанеры. Резьбовое соединение должно обеспечить свободное вращение прибора в различных направлениях для разметки плоскости. Останется установить на собранную конструкцию указку. Вначале на строительном пузырьковом уровне укладывается резина, своеобразный амортизатор, нивелирующий погрешность при измерениях величины наклона.На резине фиксируется указка.

Изготовить лазерный уровень самостоятельно — полдела. Нужно убедиться, что он функционирует. Перед проведением работ выполняется «калибровка». Тренога ставится на ровное основание, обеспечивает ее устойчивость. Выставляя конструкцию строго горизонтально, постоянно сверяться с показаниями пузырькового указателя. Эту также периодически повторяют во время проведения строительных работ. Включив прибор, фиксируют точку на стену, оставленную лучом.Проверив соблюдение горизонтали, поворачивают нивелир по заданному направлению. Получив еще одно изображение точки, отмечают и его. Эти леской (шнуром) обе отметки дают искомую горизонталь. Включением указки заканчивается проверка работоспособности лазерного уровня пред начала проведения работ.

Вариант №2.

  • Нужна все та же указка в рабочем состоянии,
  • полуметровый деревянный брус сечением 2,0х 2,0 см,
  • веревка (можно использовать кусок бельевой),
  • дрель,
  • приспособление под стойку (под лабораторный штатив с фиксатором-зажимом).

Изготовление лазерного уровня своими руками начинается с того, что на деревянной основе (бруске), сверху, на обоих концах выполняются одно к другому два сквозных отверстия такого же диаметра, как указка и веревка. Указка в выполненную нишу должна вставляться не слишком плотно (слегка «ходить» в конусообразное отверстие). Если приложить усилие и плотно зафиксировать ее, то можно обеспечить постоянно включенное положение.

Круглая прореха гораздо большего диаметра, чем диаметр веревки, нужна, чтобы подвесить конструкции на опору.Протянув один конец бечевки требуемой длины, крепким узлом фиксируем его на бруске. Другой конец завязывается петлей и вешается на держатель опоры (штатива). Установка с нивелиром должна находиться в неподвижном состоянии и прочно стоять на участке производства работ.

Поворачивая излучаемый элемент в нужном секторе, находят искомые точки. Любым рекламируют отмечают это место. На таком же расстоянии при установке высоты находятся другие высоты, и ставятся метки. Соединив воедино шпагатом, леской, веревкой обозначения, получим необходимую горизонталь.

Вариант № 3.

Понадобится: вода и емкость для нее (миска, ванночка). Пластырь, пластилин, хомут (одним словом, то, чем можно зафиксировать деталь). Указка лазерная. Кусок пенопласта.

Работа выполняется в следующем порядке:

  1. Пенопласт помещают на воду, налитую в емкость. При этом сама посудина по размеру должна быть больше плитки пенопласта, чтобы легкий материал свободно перемещался по ней — был «на плаву».
  2. Одним из фиксаторов на пенопласт крепится указка. Ее расположение должно быть таким, чтобы не касаться воды и дна емкости.
  3. Плавающая конструкция выставляется на требуемую высоту. Излучающая указка включается.
  4. Отраженные точки помечаются. А дальше — по «накатанной» схеме.

Чем хорош самодельный прибор?

Не стоит обольщаться и ожидать от самодельного устройства, которое получилось, когда вы решили сделать уровень из подручных средств, выполнения сложных задач.Но на бытовом уровне оно вполне работоспособно, удовлетворяет требованиям строителя:

  • Обеспечивает оптимальную (порядка 10 м) дальность луча.
  • Считается несложной, простой в эксплуатации конструкцией при допустимой минимальной погрешности в измерениях.
  • Увеличивает скорость измерения измерений.

Самое главное достоинство прибора — возможность проецировать лазерный луч в горизонтальной плоскости.Это позволяет выполнять конструкционную разметку, уровни, как на вертикальных поверхностях, так и при укладке стяжки пола.

Лазерным нивелиром собственного производства можно пользоваться, не только выполняя ремонт в квартире или обустраивая ее интерьер. С ним проводят разбивку приусадебной территории. Выполняют работы по отделке фасада дома, возведению ограждений.

Поэтому прежде чем тратить отнюдь не лишние деньги на нивелир заводского производства, проявите смекалку, сноровку, проштудируйте видеоматериал и принимайтесь за самостоятельное изготовление лазерного уровня.Нет ничего невозможного для пытливого ума и ловких рук.

как сделать в домашних условиях, самодельный штатив для уровня, видео и нивелир

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим пересмотренным уровнем, можно спроецировать точку и посмотреть, получится ли прямой угол.Покупка подобного прибора в магазине, может достичь 100-200 долларов, создание самодельного лазерного уровня обойдется в копейки.

Содержание материала:

Как сделать уровень в домашних условиях: материалов подготовка

Стоимость лазерного уровня достаточно высока, если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ :

  • Во время монтажа напольной и настенной плитки разных размеров;
  • При заливке пола бетоном или другим методом, требующим соблюдение равномерного распределения;
  • При оклейке обоев, как на стены, так и на потолок;
  • Во время установки подвесных потолков и окон.

Материалы для изготовления лазерного уровня можно заказать в интернете

Сделать строительный лазерный уровень своими руками несложно. А

по своему качеству он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно :

  • Дешевая лазерная указка, продающаяся в любых детских магазинах;
  • Небольшой отрезок пористой резины, желательно достаточно толстый;
  • Обычный пузырьковый уровень небольшого размера;
  • Отшлифованный деревянный брусок размером со спичечную коробку;
  • Небольшую ровную палку, служащую опорой;
  • Планку, длине уровня;
  • Небольшой фанерного листа размером 10 на 10;
  • Хомут, соответствующего диаметру указки — он необходим для ее закрепления;
  • Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке :

  1. Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
  2. Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения.
  3. Обычную палку нужно заострить на конце, чтобы получился кол, он будет ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно точно, чтобы угол соответствовал 90 о .
  4. Сверху, на поверхности доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
  5. Завершающим этапом является крепление к пузырьковому нивелиру лазерной указкой, используя при этом хомут и пористую резину, если есть необходимость пропила, то сделать углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления.Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, который приделывается вращающимся механизмом от старого плеера. Сверху устанавливается старый диск, на прикреплении крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если установить точно картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, есть пошаговое руководство, для самого одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо :

  • Подготовить небольшую миску или ведро с водой;
  • Взять пенопласт в виде прямоугольника и закрепить с помощью резинки лазерную указку;
  • Емкость с установкой на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз на нужной поверхности, используя также пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия — уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена ​​подставка и стойка. Во время работы с подобным образом, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеют домашний нивелир :

  • Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
  • Маленький уровень погрешности, являющийся несущественным недостатком;
  • Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
  • Строители выделяют основную и наиболее прочную особенность — возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно использовать и в дальнейшей работе, он послужит верой и правдой во время возведения, при необходимости отметить границы на приусадебном участке, во время облицовки строения. Профессиональным работникам потребуются покупные уровни, они бывают таких видов. Пузырьковые — он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Материал из них наполнен спиртом и имеет пузырек, он должен располагаться посредине, точное расположение.

Водяные — предоставить собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы — нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные — преимуществом их является легкость в креплении — он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания.Трубный — он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный — он отличается высокой, дальностью действия, но имеет один существенный минус — высокая стоимость.

Как сделать лазерный уровень своими руками (видео)

Какой уровень использовать решает каждый из нас. Мы описали все виды приборов и раскрыли принцип изготовления простейшего устройства. Выбор остается за вами.

Лазерный нивелир из подручных материалов своими руками

Применение уровня или нивелира в ремонтных работах крайне важно.С помощью такого прибора можно без труда и абсолютно точно установочные и монтажные работы. И чем точнее будет прибор, тем меньше погрешности будет в измерениях. Самым точным на сегодняшний день считается лазерное измерительное оборудование.
Лазерными уровнями или нивелирами сегодня никого не удивить. Они стали популярны, что разновидности их можно купить в каждом строй магазине. Только цена их по-прежнему оставляет желать лучшего. Да и для обычного человека, не занятого ремонтами или строительством каждый день, покупать лазерный уровень вряд ли будет рациональным решением.Как быть в ситуации, когда инструмент стоит недешево, а необходимо всего лишь для разового применения? Ответ прост — сделайте его своими руками. Вы не ослышались, это действительно реально, причем за смешную цену.

Что понадобится для самодельного лазерного нивелира


  • Деревянный брусок 80х20х30 мм;
  • Батарея типа «Крона» на 9 В с коннектором под ее контактный разъем;
  • Батарея CR 2032 — 2 шт. С пластиковым держателем с клеммами;
  • Лазерный модуль на 3 ~ 5 В, цвет лазера — красный;
  • Небольшой двигатель постоянного тока на 5-12 В;
  • Половинка круглого дамского зеркальца.

Из инструментов нам понадобятся:
  • Паяльник с припоем;
  • Термоклеевой пистолет со стержнями;
  • Медная проводка;
  • Ножовка по металлу;
  • Изолента;
  • Линейка, маркер.


Изготавливаем лазерный нивелир своими руками


Отрезаем от деревянного бруска небольшой кусок длиной 8-10 см. Это будет основа нашего лазерного уровня.



Затем соединяем нескольким проводами пластиковый держатель клеммами и лазерный модуль, соблюдая полярность. То же самое проделываем с коннектором для «кроны» и движком.



Зеркало заклеиваем изолентой, чтобы не повредить стеклянную поверхность. Размечаем с тыльной стороны его середину линейкой, и по отметке приклеиваем валка движим клеем.




Термоклеевым пистолетом приклеиваем на конце деревянного бруска «крону», а с торца движок с зеркальцем.Вал движка должен быть за пределами бруска, чтобы могло свободно двигаться вокруг оси вала.



Лазерный модуль с пластиковым держателем для батарейки приклеиваем в последнюю очередь. Чем ровнее будет приклеен этот лазерный элемент, тем точнее будет отбитая линия на измеряемой поверхности.


Снимаем изоленту с зеркальца, и вставляем батареи CR 2032 в контейнер для них.


Устройство готово, остается лишь питание и направить его на ближайшую стену или потолок.Если такой прибор закрепить на пузырьковом уровне, то это можно сделать хорошо различимую отметку.


Если включить двигатель, то за счет вращающегося зеркала она превратиться в ровную сплошную линию.



А по ней без труда выставить линейные, плоскостные или объемные предметы, такие как керамическая плитка, гипсокартон, полиуретановые молдинги, ламинат и даже мебель!

Смотрите видео


Ремонт лазерного уровня своими руками


Лазерный уровень требует к себе бережного отношения, иначе верных показаний от него ждать не стоит.Нередко в результате небрежного отношения или досадной случайности он выходит из строя. Несмотря на довольно широкое распространение этого измерительного прибора, немногие ремонтные мастерские берутся за его ремонт, а уж тем более настройку. При этом выставленный ценник ввергает в полное уныние. В сегодняшней статье разберем типичные неисправности и рассмотрим, как отремонтировать лазерный уровень своими руками.

1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ

Самый распространенный недуг у лазерных уровней.Бытует мнение, что этот дефектет исключительно при падении устройства. Данное утверждение в корне неверно, поскольку у новых приборов может быть существенное расхождение между положением линий лучей. А уж если аппарат совершит кульбит пусть и с небольшой высотой, то это 100% кандидат на юстировку.
Проверьте точность аппарата довольно просто:

Регулировка лазерного уровня проводится посредством винтовки диода к маятниковой конструкции.В некоторых устройствах на маятнике имеются противовесы, но в некоторых случаях они подходят для начальной балансировки, а не точной настройки в нули. И тем более ее не стоит использовать в моделях 2V / 1H, 4V / 1H, 2D и 3D.
В настоящее время в лазерном уровне применяются:
1) диоды в металлическом корпусе;

2) лазерная диода трубка.
Соответственно, расположение винтов у них будет различаться, следовательно, они и принципы настройки также разные.
Следует отметить, что если в обычных лазерных построителях плоскостей (см. Фото №1) любого производителя расположение и количество винтов, крепление будет одно и то же, то в 3D-уровнях оно может быть различным. Можно легко убедиться, пройдя по следующему ссылкам:
Лазерный уровень Fukuda 3D: как разобрать и настроить?
Настройка лазерного уровня HC Kira 3D-12
Принципы настройки можете лазерных уровней 1-го типа посмотреть в этом видео:

2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ

Еще одна из наиболее часто встречающихся проблем. Есть 2 причины ее возникновения:
1) оборван один или несколько тонких медных проводков, идущих от схемы на маятнике к плате управления.
Провести ремонт лазерного уровня, имеющего такую ​​поломку, не составит труда при наличии паяльника и минимального навыка его использования. Единственная трудность диаметра с поиском проволоки нужногора, который должен быть не более 0,1мм.Иначе она будет мешать маятнику нормально устаканиваться. Как это делается, показано в этом видео:

2) выгорел лазерный диод. Это уже посерьезней, т.к. вариантов кроме как заменить больше не остается. При этом данный элемент в свободной продаже найти практически не реально — либо использовать донора, либо заказывать в Поднебесной.
Также нужно иметь ввиду, что замена лазерного диода автоматически ведет к настройке лазерного уровня.Как менять излучатель можно почитать в следующих статьях:
Ремонт лазерного уровня. Замена диода
Замена диода в лазерном уровне HC Kira 2D
Или посмотреть в этом видео:

3.КОЛЕБАНИЯ ЛУЧА

Симптомы проявляются в том, что линия не останавливается. Ее пробежки составляют от доли до пары миллиметров. В этом случае проблема кроется в магнитах, находящемся под маятником.
Причиной этому дефекту является:
1) посторонний предмет, попавший на магниты;
2) один из магнитов отклеился.
В любом случае придется полностью разбирать уровень, при этом часто требуется убрать маятниковую конструкцию. Для некоторых моделей (например, Fukuda 3D green (новая модель)) придется выпаять провода.

4.ЗАЛИПАНИЕ КНОПОК

Хотя лазерные уровни и практически полностью герметичный корпус, препятствующий попаданию внутрь пыли и защита эта не идеальная.Последовательно увеличивая внутреннюю часть прибора. Наиболее пагубным образом это сказывается не на подшипниках (они или закрытого типа, или сверху запломбированы специальной шайбой), а на панели управления. Во многих моделях лазерных уровней в независимости от формы она представляет собой пластиковую вставку с резиновыми мембранами в местах, которые необходимоать.
Пыль забивается между мембраной и накладкой на кнопке.При наличии такой поломки ремонт лазерного уровня заключается в том, что нужно разобрать прибор, снять панель управления и почистить ее от грязи.

5.МАЯТНИК НЕ БЛОКИРУЕТСЯ ПРИКЛЮЧЕНИИ УРОВНЯ

Заблокированный после выключения прибор маятник — это долгой и плодотворной работы уровня в течение долгого времени. Если после деактивации устройства фиксация маятника не происходит, то в скором времени заметится событие заметно снизится.Эта небольшая неисправность приводит к серьезным последствиям, поэтому ее как можно скорее нужно устранить.
Большинство проблем с этой связью связано с подклиниванием, поэтому необходимо определить и устранить причину этого явления.

6.ОЧЕНЬ ШИРОКАЯ ЛИНИЯ

Толщина линии растет на увеличении расстояния до поверхности, на которую падает луч. Стандартные показания для лазерных уровней с красными лучами составляют 1,5мм на 2 метра, плюс 0,5мм на каждые последующие 5 метров.Если уже толщина линии> 3мм, то это крайне печально, т.к. нарушена фокусировка лазера. А еще печальней осознание факта, что это никак не лечится. Поэтому проводится действие п.2.2 с последующим перетеканием в п.1.

7.УРОВЕНЬ НЕ ВКЛЮЧАЕТСЯ

Для начала необходимо убедиться, что проблема именно в устройстве, а не в выдохшемся источнике (источнике) питания. Меняем элемент энергоснабжения на новый, смотрим результат замены.Или замеряем вольтаж старого мультиметром, показания должны быть не менее 1,1-1,2В. Если батарея в порядок, то проблема на самом уровне. Следовательно, нужно попытаться ее найти. Для этого:
  • внимательно осматриваем электронную составляющую прибора на предмет отсутствия обрывов / повреждений проводов;
  • проверяем исправность конденсаторов — они не должны быть вздутыми;
  • исследуем дорожки электрические плат;
  • мультиметром и тестером прозвонить основные элементы микросхем.
После обнаружения вышедшего из строя элемента потребуется его замена.
Как видно из вышеописанного списка неисправностей, ремонт лазерного уровня вполне можно провести своими руками. При этом не требуется наличие какого-либо специфического оборудования и знаний. Достаточно иметь отвертку, шестигранник, паяльник и уметь ими пользоваться.

01.02.2019

Комментарии 8

У меня лазерный уровень STAND и он не светит лучи как это исправить?

Здравствуйте, у меня сгорел блок питания при включении, заменил и уровень не работает.По скажите что может быть?

Добрый день! вы не подвергаете канал открытия предварительной нагрузки на микросхеме? так как мощность лазера с зеленым свечением более мощнее в потреблении тока?

Добрый день! У меня очень слабо горит горизонтальная линия. Точка на ней поярче но не на всю мощь. Подскажите, что может быть и как отремонтировать.

Здраствуйте.Подскажите а зафиксировать маятник, линии лазера должны быть строго по уровню или нет? Спасибо.

День добрый, уменя лазерный уровень deco пяти лучевой, и сгорел у меня первый вертикальный, подскажите как его поменять, и где найти луч

Хто підкаже невключаться лазерный huepar 902. Ставлю новые батарейки світить 10-20 новых и новых таж історія починить часто виключать потім неможно взагалі включить

Здравствуйте.У МЕНЯ ПРИ ВКЛЮЧЕНИИ на лазерном уровне работают все 5 линий и кнопки не реагируют на соответствующие. Что делать?

100 фото вероятных проблем и их решение

Профессиональные строители, да и многие домашние умельцы, во время строительства и обустройства своего дома, дачного или садового участка, используют лазерные уровни. Они обладают высокими техническими возможностями, практичностью и широкими возможностями. Однако в процессе работы может произойти всякое: инструмент может выйти из строя полностью или частично, при всем том, останавливать работу иногда невозможно или крайне затруднительно.

Лазерный уровень является сложным техническим прибором, так как он, как и все в этом мире, может неожиданно дать сбой или выйти из строя. Можно, конечно, быстро просмотреть представленные в интернете фото, объясняющие ремонт лазерного уровня, однако этого может оказаться мало и для ремонта необходим уже более основательный подход.

Можно ли самостоятельно отремонтировать лазерный уровень в домашних условиях? Что для этого нужно знать и уметь, какие инструменты могут потребоваться? В каких случаях не получится обойтись своими силами? Давайте попробуем ответить на эти и некоторые другие вопросы в этой статье.


Краткое содержимое статьи:

Конструктивные особенности лазерных уровней

Устройство лазерного нивелира достаточно просто по своей сути, но отдельные его модули имеют сложную конструкцию, что делает не всегда возможным, или крайне затруднительный ремонт лазерного уровня своими руками в домашних условиях, без использования специального оборудования.

В самом общем виде такой прибор состоит из света, в качестве которого используют специальные лазерные светодиоды, оптической системы, она производит отклонение лазерного луча в нужных плоскостях и источника питания.

Корпус лазерного нивелира его защита от внешних воздействий, специальная крепежная система позволяет установить его на месте и выполнить корректировку и настройку луча или лучей.

В зависимости от модели, уровень может иметь различные функциональные возможности. В корпусе системы управления лазером, аварийного состояния, точности и корректировки лучей.

Самые модели позволяют направить видимый лазерный луч параллельно корпусу, который начинает простые простые модели посредством пузырьковых классических уровней.

Профессиональные модели нивелиров имеют конструкцию, которая позволяет прорисовывать два или более лучей, при этом, они строго ориентированы в пространстве относительно друг друга.


Основные неисправности

Давайте посмотрим: как отремонтировать лазерный уровень, что можно сделать в домашних условиях.

Не имея специального образования и инструмента, вполне можно справиться с неисправностями, которые возникают в результате небрежного обращения, механической тряски во время перевозки или повреждения корпуса, а также провести обслуживание и ремонт крепежа и штатива.

Если вы представлены неточность в показаниях нивелира, можно попробовать это исправить, для чего необходимо разобрать корпус. Внутри вы сможете найти небольшой «усик», который позволяет настроить лазерную головку, ориентируясь по классическим пузырьковым уровням или отвесу, попробуйте провести настройку лучей в пространстве.

Кроме ущерба «усика», на точность показаний может повлиять изменение в настройке груза. Вскрыв корпуса, осмотрите: в нижней части должен быть специальный пластиковый болт, вскройте его, найдите его, найдите винт с аббревиатурой «А» — это и есть груз.

Внимательно осмотрев платформу можно найти отклонения в настройке груза. Подкорректируйте и проверьте точность работы, для чего викорите отвесы или классические уровни.

В домашних условиях, кроме всего прочего, можно проводить ремонт уровня, если он получил повреждения, а также заменить стекло закрывающее оптическую систему. Новое стекло можно приобрести готовое или сделать самому.


Еще одной распространенной неисправностью, необходимо считать нечеткую работу или кнопок управления.Причиной данной поломки может стать строительная пыль или излишне сильное давление на сами кнопки в процессе эксплуатации.

Для ремонта вскройте корпус, если вы обнаружите их контакты, кнопки отошли или в результате коррозии отпали, пропаяйте их электропаяльником с соблюдением всех правил пайки.

Если кнопки вышли из строя, что можно определить посредством мультиметра в режиме омметра, при этом они являются нескрываемыми, замените их, подобравичные новые или подходящие, но другого типа.

Важно! Не имеет значения, проводите вы ремонт уровней bosch — самых известных и наиболее популярных, или другой, малоизвестной фирмы, после вскрытия корпуса вы автоматически лишаетесь гарантии!

Невозможно создать универсальную инструкцию для ремонта уровня, спектра неисправностей может быть очень обширным. Однако если на вашем нивелире вышел из строя сам лазер или сломалась оптическая система, вы не сможете сделать ремонт самостоятельно, в этом случае обратиться в мастерскую.


Помните, аккуратное обращение, своевременная чистка и уход, сделают срок службы вашего уровня очень продолжительным, а потому…

Мудрость не в умении находить выход из трудных ситуаций, а в умении не попадать в них.

Фото ремонта лазерного уровня

Также рекомендуем посетить:

Лазерный уровень своими руками — пошаговое руководство

Лазерный уровень является важным очень важным инструментом для различных строительных и ремонтных работ в помещении.Используя лазерный уровень можно с легкостью проецировать на рабочей поверхности точки пересечения горизонтальных и вертикальных направлений, создавая точный угол в 90 градусов. Также лазерный уровень облегчает выполнение таких работ по строительству как:

  • Монтаж напольной или настенной плитки
  • Заливка пола
  • Наклеивание обоев (стены, потолок)
  • Установка окон
  • Установка подвесных потолков и другие.

Видео инструкция по изготовлению лазерного уровня своими руками

Демонстрация работы:

Действительно, лазерный уровень очень удобен и необходим для проведения почти всех монтажных работ.Однако его стоимость достаточно высока. Чтобы построить меньшую половину отведенного бюджета, потребоваться вам понадобиться.

Для экономии можно сделать лазерный уровень своими руками быстро и без лишних затрат. Для этого вам понадобиться некоторые приспособления и материал, а также пошаговое следование инструкции создания лазерного уровня в домашних условиях.

Основные материалы

По сути, то что вам понадобиться в большинстве случаев есть у каждого в доме.Если же вы не обнаружите у себя какого-то необходимого приспособления, то его придется купить. Для того чтобы сделать лазерный уровень вам нужно будет иметь в наличии:

  • Детскую лазерную указку
  • Кусок пористой резины (чем толще, тем лучше)
  • Небольшой пузырьковый уровень
  • Брусок из дерева (5х5 см)
  • Ровную палку (для опоры)
  • Планку по длине уровня
  • Кусок фанеры или ровной доски (10х10 см)
  • Хомут (для крепления указки)
  • Шурупы.

Приготовив все необходимые материалы можно приступать к изготовлению.

Пошаговая инструкция по изготовлению лазерного уровня

  1. Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указаний, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего обратно надеть колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
  2. Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски. Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
  3. На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
  4. К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута, достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно.Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки с помощью металлического профиля для гипсокартона.

Еще одно видео руководство
