Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов.

Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы.

После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке.

Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку.

В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому – требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.





Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы.

Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.




Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал – гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т. к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

  1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
  2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
  3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
  4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
  5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Как соединить провода в распределительной коробке

Ни одна квартира или частное помещение обычно не обходятся без освещения. Чтобы провода не торчали по всей квартире, их прокладывают в стенах, прикрепляют к стене у верхнего угла комнаты (под потолком) или прячут под плинтусами. Провода выводятся в распределительные коробки – обычно это либо внешние коробки примерно 10х15 см, либо небольшие углубления в стене, закрываемые круглой втулкой (последний вариант верен для типичных многоэтажек постсоветского пространства). Доступ к ним должен быть ограничен в повседневном обиходе, но располагаться в зоне досягаемости, поэтому их обычно ставят под потолком, на том же уровне, где прокладываются провода. Когда вы устанавливаете новую проводку или удаляете старую, вам может понадобиться узнать, как соединить провода в распределительной коробке.

Чаще всего устанавливается по одной распределительной коробке на комнату. От главной коробки, которая обычно располагается у входа, разводятся группы проводов к остальным. Правило: нельзя устанавливать коробки и розетки в комнатах с повышенной влажностью!

В главной распределительной коробки обычно есть три типа проводов, различающихся по своему назначению.
1. Фаза – провод, по которому ток проходит с силового щита в квартиру. Провод с напряжением, может быть белый, красный или коричневый.
2. Ноль – провод, по которому ток идёт обратно. Провод без напряжения, обычно синий провод.
3. Заземление – страховка на случай сбоев электропитания, испорченной изоляции или неисправной проводки, отводит ток «в землю». Обычно жёлто-зелёный провод. В старых домах обычно не присутствует.

Запомните! Когда ведёте работы по оголению/ соединению проводов в распределительной коробке, обязательно отключайте напряжение на щитке!

Как соединить провода в распределительной коробке, если вы не знаете наверняка назначение каждого из них? Если у вас два провода, а не три – это нетрудно будет определить с помощью отвёртки-индикатора, а также ножа или плоскогубцев.
1. Выключите электричество на щитке.
2. Откройте распределительную коробку.
3. Снимите с проводов внешнюю изоляцию, если она присутствует (отмотайте изоленту).
4. Если провода не зачищены – зачистите их, то есть, снимите слой изолирующего пластика, чтобы добраться до жил (металлического проводника). Это можно сделать, если аккуратно надрезать провод по кругу (не повреждая металла) и стянуть обрезанную пластиковую трубочку плоскогубцами.
5. Разведите провода по разным углам распределительной коробки, чтобы при включении питания они не соприкоснулись.
6. Дайте питание на щитке (включите электричество).
7. Возьмите индикаторную отвёртку и прикоснитесь её жалом поочерёдно к каждому проводу в распределительной коробке. Когда вы прикасаетесь жалом к проводу, нужно одновременно коснуться пальцем металлического «пятачка» на другом конце отвёртки. Не касайтесь оголённых проводов руками ни в коем случае! Если провод подающий – фаза – в таком случае середина отвёртки загорится красным светом. Если провод отводящий – ноль – света не будет. (Если отвёртка вообще не светится – скорее всего, у вас неисправная отвёртка).
Видеоурок, как соединить провода в распределительной коробке:

8. Запомните, где фаза, а где ноль.
9. Выключите питание на щитке.
10. Обозначьте провода по назначению: например, налепите на «фазу» (не в месте оголения) изоленту красного цвета, а на ноль – изоленту синего цвета.

От главной распределительной коробки (находящейся у входа) провода расходятся к отдельным распределительным коробкам (в каждой комнате), а уже в них собираются группы проводов ото всей этой комнаты: к светильникам, розеткам и выключателям. Если вы сомневаетесь, как соединить провода в распределительной коробке, запомните: провода всегда соединяются фаза к фазе, ноль к нулю, а заземление к заземлению (если оно есть).
Есть несколько видов соединения проводов: это скрутка, пайка, сварка, опрессовка, винтовые и болтовые соединения и автоматические зажимы. Расскажем об основных.

Скрутка – это способ, когда несколько проводов скручиваются между собой равномерно относительно друг друга (не забывайте, нужно делать это при отключенном питании). Это самый простой способ, т.к. он не требует дополнительных инструментов, но также и самый ненадёжный – от колебания температур металл может деформироваться, появятся зазоры между проводами, что будет означать большее сопротивление и быстрый износ проводки, изоляция может оплавиться. Тем не менее, скрутка обычно предшествует другим способам соединения. Провода скручиваются так:
1. Два провода с жилами из одного металла (медь+медь, алюминий+алюминий) зачищаются на 3-4 см. Если жилы из разного металла – скручивать нельзя, нужно использовать автоматические или болтовые зажимы.
2. Металлические концы накладываются друг на друга крест-накрест, если проводов два, и складываются вместе, если их больше.
3. С помощью плоскогубцев каждый провод закручивается относительно другого (равномерно, не обкручивая один провод вокруг другого – то есть, они закручиваются все вместе) на 4-5 витков (не меньше). Можно придерживать скрутку другими плоскогубцами у основания.

После скрутки обычно делается пайка или сварка. Согласно нормативам, простая скрутка запрещена.

Пайка – это объединение двух металлических частей (в данном случае – проводов) с использованием металлического припоя, расплавляется вокруг них и обеспечивает герметичное соединение. Вам потребуется паяльник для пайки, наждачная бумага, флюс (канифоль), и оловянно-свинцовый припой (для соединения медных проводов). Возможно, соединять таким образом провода в распределительной коробке будет не очень удобно, зато надёжно, и проводка будет служить дольше.

1. Снимите с проводов изоляционный материал.
2. Зачистите металл наждачной бумагой до блеска.
3. Скрутите жилы между собой.
4. Нанести флюс на всю поверхность, которую собираетесь спаивать.
5. Нагрейте паяльник до температуры, с которой плавится припой (это должно быть указано при покупке, обычно 180-200 градусов).
6. Поднесите припой к жалу паяльника (обычно припой – это проволока).
7. Когда припой расплавится – нагрейте паяльником жилы, поднесите припой к скрутке и проследите, чтобы расплавленный металл затёк в скрутку и закрыл её со всех сторон.
8. После остывания и затвердевания спайки изолируйте место соединения изолентой.
Помните: хорошая спайка должна быть блестящей, а не матовой, она должна быть аккуратной, не бугристой, и должна закрывать всю поверхность скрутки, а не только её отдельные части.

Как соединить провода в распределительной коробке с помощью сварки?
Для этого вам понадобится сварочный аппарат (трансформатор), угольный электрод, специальный флюс для сварки, сварочные перчатки и очки.
1. Сделайте скрутку и обкусите кусачками выступающие концы.
2. Наденьте очки и перчатки.
3. Включите сварочный аппарат.
4. Поднесите угольный электрод к концу скрутки и подождите, пока концы проводов сплавятся в шарик. Этот процесс сопровождается ярким светом и шумом искрения.
5. Уберите электрод и выключите сварочный аппарат.
6. Подождите, пока соединение затвердеет и остынет.
7. Изолируйте с помощью изоленты (можно добавить изолирующую трубку).

Существуют специальные зажимы для проводов (WAGО или болтовые). Зажимы WAGO неразъёмные, в них просто вставляются провода и закрепляются таким образом. Для болтовых зажимов нужно сперва выполнить скрутку, затем открутить болты в зажиме и вставить скрутку внутрь, затем плотно закрутить зажим.

В распределительной коробке всегда соединяются между собой такие фазы, нули и заземления, которые идут от входящего провода (главного, проводимого в квартиру), на следующую распределительную коробку и на розетки (розетки между собой соединяются последовательно). В случае, когда нужно связать между собой выключатель и светильник, нужно направить в общую скрутку фаз фазу выключателя, и в общую скрутку нолей ноль светильника (тогда цепь будет замыкаться в выключателе, и при замене лампочки не будет риска получить удар током). Оставшиеся провода – фазу светильника и ноль выключателя – нужно скрутить между собой.

Видео как соединить провода в распределительной коробке:

Для вас доступны похожие статьи:

Соединение проводов в распределительной коробке: советы и расположение щита

Распределительных коробок обычно несколько. Автоматов по количеству меньше, строители устанавливают минимум. Приборов не хватит. Посмотрим, как правильно изготовить, где поставить и как произвести соединение проводов в распределительной коробке, и что делать если проводов в избытке.

О распределительных коробках

По правилам автомат защиты ставится в фазном проводе, а в нулевом любые выключатели и ключи запрещены. Особенно сказанное касается линий освещения. Поговорим, как выглядит правильная распределительная коробка. Автоматов защиты на квартиру прежде выделялось два, а теперь ставится единственный (в новостройках). Строители понимают, что нормальную распределительную коробку для всех не поставишь, дело предвидится хлопотное, требует точности и занимает массу времени. Приходится людям ломать голову, как правильно соединять провода в распределительной коробке. А все чрезвычайно просто.

Распределительная коробка

Нулевая шина

Она непременно обязана присутствовать! На неё сажается нулевой провод, но! Заземление сюда заводить не допускается. Если стоит отдельный PE (защитный нуль), ставится дополнительная шина. Нюансы важны – фазы начнут рваться автоматами, а вот нули и заземление прямо идут на розетки и в прочие места. Предполагается масса ветвей, и отдельные ответвления не допускается скручивать, объединяться муфтами и пр. К примеру, для варочной панели провод кладётся прямо до распределительного щитка. Известны прочие аналогичные случаи. Требуется ветвление. Шина и обеспечивает хозяина подобной возможностью. Шина – кусок металла с хорошей проводимостью, чаще латуни, снабжённый многочисленным средствами монтажа жил. Обычно рейкой с винтовыми зажимами. Соединение получается долговечное, легко разбирается для изменения коммутации. Обратите внимание, что сюда обязана подходить жила с синей изоляцией.

Шина заземления

Ведётся жилой с жёлто-зелёной изоляцией. Порой провода ПВС3 снабжается двухцветным, в прочих случаях одноцветным кембриком. Заземление выглядит жёлтым, зелёным или сочетает комбинацию цветов. Эта шина отделена от нулевой, так требуют правила (к примеру, ПУЭ 7). Не везде стоит заземление, большинство светильников в последнем не нуждаются (допустимо сделать искусственно). В подобном случае разводка ведётся проводом ПВС2 (можно аналогичным). Цвета кембрика не всегда совпадают с картинками в Яндексе. Посмотрите, к примеру, на фото: сиреневый и розовый. Показан шнур от старой переноски (удлинителя). Первый цвет обычно принимается за нулевой провод, второй станет фазой. О заземлении речи не идёт.

Старый шнур

Фазный провод

Обычно коричневый либо белый, порой чёрный либо красный. Зависит от количества жил и назначения сети. Обычно проводка с 4 и более ветвями используется для трёхфазных сетей. Голубой провод нулевой, а заземление вправе отсутствовать. Фаза порой красного цвета. Допустимо использовать провод на 4 жилы для общего ствола двух ветвей кухонных розеток, причём в одну (или обе) планируется включать варочную панель. В последнем случае ветвление недопустимо, а провод располагается прямо на распредщит. Плюс единого провода в простоте протяжки по каналам, проходящим внутри стены. Аналогично пятижильный провод используется для нормативных четырёх розеток на кухне. Причём под одну отрядить неделимую пару, и сюда включать варочную панель. В описанном случае один фазный провод становится нулевым. Обычно с черным кембриком.

Автоматы

Устанавливаются на DIN рейки рядами. Фазный провод, идущий извне (от подъезда), ветвится при помощи перемычек на нужное число каналов. Иногда входов в квартиру два. Логично посчитать мощность по двум направлениям и разбить приблизительно поровну либо пропорционально мощности входных автоматов в подъезде (редко одинаковы, см. фото). Излагается множество вариантов выполнения расключения распределительной коробки. Ряд советов в помощь: выделить по ветви для освещения, розеток и климатической техники (тоже розетки, но постоянно занятые) любого помещения. Отдельный автомат получают балкон, варочная панель. Возникает справедливый вопрос: каким сечением провода ветвить? Обычно берётся аналог, что и на входе. Причина проста: в клеммы автоматов удобно заделывать жилы одинаковой толщины. А отдельную фазную шину создавать не принято. Видимо, из соображений безопасности. Монтаж жил ведётся так, чтобы оголённых участков не наблюдалось.

Защитный автомат

ОПС

В частных домовладениях сеть входит со столба, логично монтаж распределительной коробки начать с ОПС. Подразумеваются разрядники либо ограничители (часто варисторного типа), берущие на себя резкие пики и скачки напряжения, замыкая их на землю. А теперь обратите внимание! Если в квартире нельзя объединять шину заземления и нулевую, на входе в домовладение это, наоборот, делать нужно. К примеру, столб оборудуется громоотводом с собственным контуром заземления из штыря, конструкция заводится внутрь распределительного щита (от шины в виде стального прута, идущего под землю). Дополнительно под фундаментом следует создать контур заземления дома (минимум из двух стальных кольев диаметром от 16 квадратных миллиметров, длиной от 2,5 метров, расстояние 3 метра), объединённого с нулевой шиной теперь уже на входе в дом. Заметьте: возможно сделать на уровне распределительного щита. В квартире подобное считается ошибкой, но для отдельного домовладения так делается.

Фазный контактор

Новым отличием распределительного щита квартиры считается отсутствие в нем счётчика и рубильников для обесточивания системы. Обычно находится в подъезде. Что касается домовладения, параллельно ОПС ставится контактор на нужное количество фаз. Иногда разрывается и нулевой провод. В описанной ситуации контактор обнаруживает дополнительный полюс под указанную цепь. Потом по правилам следует счётчик. Выбирается по количеству фаз и требованием компании поставщика электрической энергии (род мощности для оплаты). Учитывается возможность тарификации: в современные счётчики допустимо закладывать цифры для разного времени суток, выходных и будней, праздников. В результате появляется возможность экономить. Счётчик обычно программируется отдельно, должностными лицами либо в их присутствии, потом пломбируется. В отдельных моделях установлены дополнительные возможности, к примеру, защита от перегрузки.

Каким сечением вести разводку

Договорились, что на входе для удобства монтажа используется жила из идентичного материала, что и входной кабель, либо аналогичной толщины по меди (нет смысла возиться с алюминием, применяемого преимущественно для снижения удельной массы кабелей). Для собственного владения нужно оценивать потребление и функциональное назначение распределительного щита. Допустим, стоящий на столбе не слишком удобно использовать.

К примеру, зима, требуется фазу вырубить. Пойдёте по снегу, а там препятствие. Вдобавок нерационально делать сильное ветвление на большом расстоянии от здания. Придётся тянуть много жил, увеличивая объем работ и расходы. Вот в дом и идёт кабель на три либо четыре жилы максимум: по одной на фазу, плюс нулевая.

Контур заземления устраивается под фундаментом, отсюда исходит главная жёлто-зелёная жила, следуя по пути к внутреннему распределительному щиту дома. Обратите внимание: на упомянутый контур приходит в виде стальной арматуры (или плоского проката) проводник громоотвода. От него нельзя брать заземление медной жилой по простой причине – сопротивление стали слишком велико (в 7 раз больше меди). По правилам сечение заземления не меньше:

  • 10 квадратных миллиметров по алюминию.
  • 6 квадратных миллиметров по меди.

Цвет кембрика по дому жёлто-зелёный (один цвет либо оба). На внутреннем распределительном щите дома единственная шина, куда заводится нулевой провод. А по площади помещений запрещается объединять защитную (жёлто-зелёную) и рабочую (синюю) жилы. Автоматы распределительного щита набираются по ветвям (см. выше) нужной пропускной способности по току. Принято брать (автор советов А. Земсков):

  1. На приборы освещения провод сечением 1,5 квадратных миллиметра по меди с защитным автоматом на 10 А.
  2. Для розеток (включена климатическая техника) и балкона – 2,5 квадратных миллиметра по меди с защитным автоматом на 16 А.
  3. На духовой шкаф (для готовки) – сечение 4 квадратных миллиметра по меди и защитный автомат на 20 А.
  4. Для варочной панели – 6 квадратных миллиметров по меди и защитный автомат на 32 А.

Разводка проводов

Попробуем объяснить выбор цифр. Допустим, стоит на кухне варочная панель. КПД зависит от типа. Пусть стоят «плохие» электрические конфорки. Их суммарная мощность обычно колеблется в районе 5 кВт. Соответствует току на 22,3 А. Допустимый для жилы сечением 6 квадратных миллиметров в худшем случае составляет 34 А. Автомат выбран чуть строже.

Это делается, чтобы изоляция гарантированно не подгорела. Защитный автомат чуть более часа проработает при превышении тока на 13% (36 А). И чуть менее часа при отклонении вверх на 45% (более 45 А). В течение указанного времени изоляция не должна пострадать. В рассматриваемых условиях ток не поднимется выше 25 А, следовательно, все остальное означает аварию на линии, что приведёт к многократному росту значения (намного более 45 А). Подобная ситуация вызовет срабатывание защитного автомата уже по другой, быстрой, схеме. И выгорания изоляции жилы не произойдёт.

Если подключить выключатели в коробке на повышенный номинал, возможны неприятные последствия. Лучше перестраховаться. Кстати, автоматы защиты стоят недорого, не стоит экономить. Иное дело, когда речь заходит о дифференциальных УЗО. Указанные автоматы стоят на ветвях кабелей, идущих к опасным участкам:

  1. Санузлы и ванные комнаты, включая наружные розетки, куда присоединяется оборудование.
  2. Уличные точки раздачи питания, розетки близ окон и входных дверей, используемые для аналогичных целей.

По нормативам РФ дифференциальные автоматы демонстрируют чувствительность не более 30 мА по току утечки. Из-за высокой стоимости люди захотят опасные ветки соединить в одной. Прямого запрета нет, и экономия выглядит значительной. Пример: питаем с одного дифференциального автомата розетки для санузла и те, что используем для работы на улице (в районе балкона). Прямых запретов на включение нет, цена подобного вида устройств на порядок выше, нежели обычных УЗО.

Где располагать распределительный щит

Часто распределительный щит домовладения вешается прямо на столбе. Налицо очевидный факт, требования стандартов сводятся к обустройству единого рубильника доступного извне для отключения объекта на случай пожаров и непредвиденных ситуаций. Правильная изоляция проводов должна обеспечить сравнительную безопасность, чтобы впопыхах человек не получил удар током.

Соединение проводов  в распределительной коробке? СХЕМЫ

монтаж распределительной коробки

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника  это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

расцветка проводов

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Обязательно прочитайте подробные статьи про соединение проводов:

Порядок установки распределительной коробки

Соединение проводов в распределительной коробке

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

Подключение проводов без заземления (РЕ)

Подключение проводов без заземления (РЕ)

Подключение проводов с заземлением (РЕ)

Подключение проводов с заземлением (РЕ)

Схема в распределительной коробке, двух светильников

Схема распределительной коробки на 2 светильника

Схема в распределительной коробке, двух светильников и группа розеток

Схема подключения на освещение и розетки

Оцените качество статьи:

Провода в распределительной коробке как соединять, соединение

После разводки и укладки электрических кабелей приступаем к соединению проводов в распределительных коробках. Существует несколько способов соединения проводов в распределительной коробке, но выбор конкретного типа соединения зависит от материала, количества проводников, сечения жил. Исходя из этого выбираем наиболее подходящий и надежный метод.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

    Но при этом упускаются из виду некоторые вопросы:
  1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  2. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  3. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  4. В плане пожарной безопасности преимущество такой коробки неоспоримо.

В зависимости от вида монтажа соединения коммуникационные (распределительные) коробки могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Способы соединения проводов в распределительной коробке

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

    Выбор способа соединения зависит от нескольких факторов:
  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Скруткой проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайкой проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой.

    При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
  1. необходимость навыков в работе, трудоемкость процесса;
  2. использование специального инструмента;
  3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сваркой проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовкой гильзами

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

    Но есть и отрицательные моменты:
  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

С помощью СИЗ

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

    К недостаткам можно отнести:
  1. постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  2. ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  3. невозможность смешанных соединений.

Болтовым соединением

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку.

Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовым зажимом

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

    К недостаткам винтовых зажимов можно отнести:
  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажимом «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммной колодкой

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

    Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:
  1. соединение только двух проводов;
  2. низкое качество самих колодок, из-за чего возможны нарушения в сети;
  3. нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительными клеммами WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

    Преимущества клемм WAGO:
  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.
Вага или СИЗ что лучше

Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

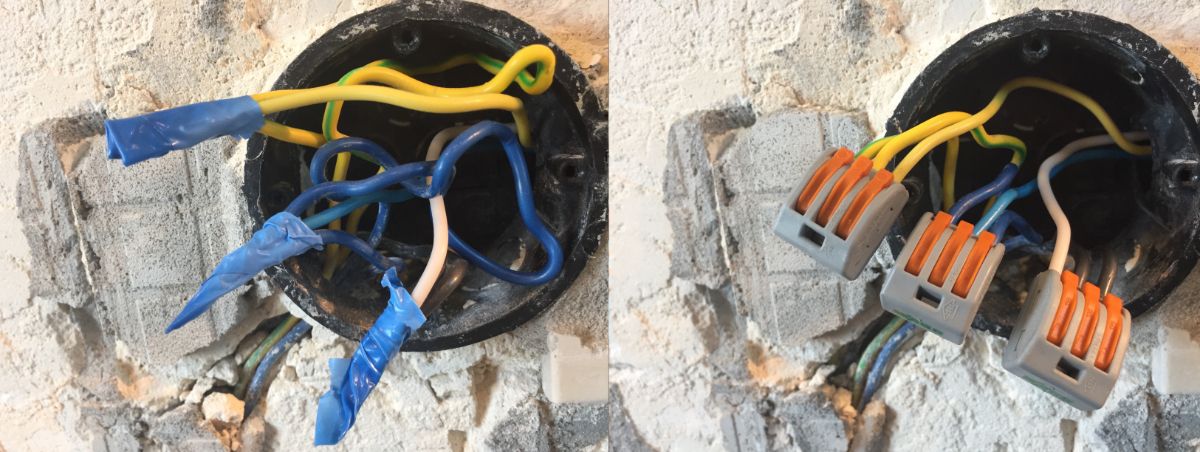

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Соединение проводов согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

В Правилах установки электроустановок ПУЭ прописано,что все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Соединения в ней производятся согласно имеющейся схеме.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Подключение и присоединение проводов - Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Сводка

Часто во время ремонта провода нужно подсоединять или повторно подсоединять. Возможно, заменяется изношенный шлейф или вышел из строя плавкий предохранитель. Простое скручивание проводов вряд ли когда-либо будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно делаете ремонт, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где на провода подается напряжение сети, важно, чтобы соединение было должным образом изолировано, а провода были зажаты во избежание деформации соединения.
Даже если сетевое напряжение отсутствует, короткое замыкание из-за неизолированного соединения может вызвать повреждение других компонентов.
Имейте в виду, что плохо выполненное соединение может нагреться и даже стать причиной пожара.

Почини до поломки!

Очень распространенная неисправность - обрыв провода наушников в том месте, где он входит в разъем jack. Если внешняя изоляция начинает трескаться, вы в нерабочее время! Простое решение - отремонтировать его с помощью Sugru. Он имеет форму пластичной замазки и затвердевает в течение 24 часов до синтетического каучука. Слепите немного вокруг кабеля, чтобы защитить поврежденный участок, прилепите его к разъему, чтобы предотвратить движение и постепенно утоняться от разъема, избегая любой точки, в которой кабель может быть резко согнут.

Винтовые и пружинные клеммы

Наверное, самый старый способ подключения провода - с помощью винтовой клеммы.Головка винта может удерживать провод непосредственно или предпочтительно под шайбой, или винт может зажимать провод в отверстии в латунном зажиме.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скручивая их вместе, или, что еще лучше, нанося немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы образовать полутон вокруг винта, и всегда наматывайте его на винт в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было сложить оголенный конец вдвое, чтобы винт мог крепко держаться за него. В качестве альтернативы можно нанести припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми зажимами для присоединения сетевых проводов. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ надежно соединить два гибких сетевых кабеля - это встроенная клеммная коробка с винтовыми зажимами.На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все кабели, входящие в нее, закреплены по длине с помощью кабельных зажимов, часто прибитых к балке.

Соединители для блоков Choc

Разъем блока choc. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в зависимости от количества проводов, которые необходимо подключить. Они полезны для подключения низковольтных проводов, но не имеют кабельного зажима, поэтому вы должны следить за тем, чтобы кабели не подвергались натяжению. В них есть отверстие между каждой парой разъемов, которое вы можете использовать, чтобы прикрутить их к прочному основанию.

Разъемы для блоков Choc бывают разных размеров, таких как 3A, 5A, 15A и т. Д., Но единственное, что важно - убедиться, что они достаточно велики, чтобы выдержать провод, но в то же время провод достаточно большой, чтобы зажимается винтом.Вы всегда можете снять немного лишней изоляции и сложить провод вдвое, чтобы винт лучше держался.

При наличии свободного места эти разъемы могут быть полезны при замене плавкого предохранителя, который может перегореть под действием тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до срабатывания теплового предохранителя.

Пружинные клеммы

Пружинный клеммный соединитель.

Их несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции).Они часто используются для кабелей громкоговорителей и в модельных поездах, обеспечивая простой способ подключения или снятия соединений так часто, как это необходимо. Полезно нанести припой на оголенный конец многожильного провода.

Пайка

Соединение пайкой - соединенные вместе провода (предпочтительный метод). Пайка - скрученные вместе провода (не очень хорошо).

Скручивание проводов вместе и пайка часто являются лучшим методом, но есть два способа сделать это. Если возможно, перед пайкой вам следует скрутить провода в линию, так как это обеспечивает более прочное (и более аккуратное) соединение, чем скручивание концов вместе.Это требует большей длины для снятия изоляции и может быть сложно, если провода различаются по диаметру или если один многожильный, а другой сплошной.

Чтобы обеспечить хорошее соединение, провода должны быть чистыми. Небольшой дополнительный флюс от флюса никогда не причинит вреда и часто облегчает задачу, если изоляция не была недавно удалена. В случае с эмалированной проволокой эмаль нужно соскоблить или сжечь. Если остается немного, это часто не имеет значения и может расплавиться вместе с припоем.На самом деле, некоторые проволочные эмали являются «сквозными» и предназначены для плавления с припоем, но обычно помогает начальная царапина, чтобы начать это делать.

Пайка выводов наушников

В проводах наушников используется особый вид сверхгибкого провода, состоящего из отдельных эмалированных жил. Два соединения (к каждому наушнику) или три (к стереоразъему) покрыты эмалью разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль обычно предназначена для плавления в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не повредить ни одну из жил.В качестве альтернативы вы можете сжечь его в огне.

Гильзы для термоусадки

Простым решением, если у вас нет под рукой паяльника, является использование термоусадочных паяльных гильз. Они содержат кольцо из низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что оголенные концы проводов чистые и подходят для припоя. Проденьте по одному проводу с каждого конца так, чтобы они пересекались в паяном кольце, а затем просто примените тепловую пушку. При этом одновременно расплавляется припой и происходит усадка втулки для изоляции соединения.

Опрессовка

Обжим выполняется быстро и легко, а также обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор разъемов для обжима не дорогие.

Обжимные соединители бывают разных размеров с цветовой кодировкой, поэтому важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен.В дополнение к линейным соединителям, в набор обычно входят различные лопаточные, кольцевые и круглые соединители, которые широко используются в автомобильной электротехнике.

Некоторые обжимные соединители, такие как показанный на рисунке, имеют термоусадочную гильзу. Об этом можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью теплового пистолета он герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двум соединяемым проводам.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо подтягивать обжимное соединение после его сборки, чтобы убедиться, что оно хорошее.

Опрессовка своими руками

Стандартные обжимные соединители чаще всего бывают больших размеров, используемых в автомобильной электротехнике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным концом в фене, паровом утюге или чайнике. Пайка может быть нецелесообразной, так как тепло от паяльника может вызвать перегорание нового термопредохранителя.

Альтернативой является использование медных или латунных труб узкого калибра, которые можно приобрести у поставщиков моделей. Выбирайте размер, в который удобно помещается проволока. Отрежьте небольшой кусок, раскатав его по плоской поверхности под лезвием ножа для рукоделия, чтобы надрезать, а затем отломите. Вставьте по одной проволоке в каждый конец и прижмите трубку к каждой проволоке с помощью тонкоствольных плоскогубцев или тупых кусачков (но если вы используете кусачки, будьте осторожны, чтобы не порезать трубку).

N.B. Возможно, испытание буксиром даже более важно для обжима, сделанного своими руками.

1. Прокатайте медную или латунную трубку под ножом, чтобы надрезать ее. 2. Отрежьте трубку необходимой длины. 3. Вставьте зачищенный провод в трубку и раздавите ее.

Разъемы смещения изоляции

Разъемы

Scotchlok содержат кусок металла, который прорезает изоляцию и врезается в медный проводник.Они обычно используются в автомобильной электротехнике для врезки в силовые провода для поставки дополнительных принадлежностей. В них есть два отверстия для двух проводов, одно открытое сбоку, позволяющее надеть его на существующий провод, а другое - глухое отверстие, чтобы подвести провод к аксессуару. Сжимая его плоскогубцами, металлическая деталь прорезает изоляцию обоих проводов и выполняет соединение. Откидная крышка позволяет заблокировать ее в закрытом состоянии.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для подключаемых проводов, чтобы он полностью прорезал изоляцию, не повредив при этом медный провод внутри.

Изоляция ваших соединений

Некоторые типы разъемов являются самоизолирующими, если ни один из неизолированных проводов не обнажен, но с другими типами обычно требуется обеспечить изоляцию в той или иной форме.

  • Лента ПВХ - самая простая и легкая, но не обязательно самая аккуратная. НИКОГДА просто перематывайте потрескавшийся сетевой шнур лентой из ПВХ.
  • Термоусадочная упаковка - отличный метод. Поставляется в различных размерах и цветах, предварительно нарезанных или непрерывной длины.Выберите размер, который не более чем в два раза превышает диаметр стыка, который необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединять их! При пайке держите его подальше от утюга. Когда будете готовы, наденьте его на стык и нагрейте с помощью теплового пистолета, пока он полностью не уменьшится. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы не соприкасаться с утюгом.
  • Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе наушников, но не полагайтесь только на него для снятия натяжения.Если вам нужно снять натяжение, то одним из решений было бы завязать узел с обеих сторон соединения, чтобы дать Sugru что-то, за что можно держаться.
  • Заземляющий провод в сетевых кабелях, предназначенных для постоянной прокладки, часто бывает неизолированным. Имеется оплетка с зелеными и желтыми полосками, которая надевается на нее в сетевой розетке или настенном выключателе, чтобы не допустить прикосновения к токоведущему соединению. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования, поскольку это может сбить с толку следующего мастера по ремонту, который подумает, что это заземляющий провод, а это не так.

Работа с проводом - learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод - это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор - это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный против Solid Core Wire

Провод может быть двух видов: одножильный или многожильный.

Solid Core

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки - проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, при создании прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник - №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать кабельную обмотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов - 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

1

Инструмент для зачистки проводов - 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и нанести серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся устройств для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы разрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую в сторону от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был зачищен должным образом, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучший план действий - отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman's Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western T-Splice Метод, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель - это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа - вилочный соединитель (он же лопатка или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой лопаточный соединитель (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключенные к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в данном контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжиматься, это приведет к храповому механизму и не позволит челюстям снова открыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент
Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, он может зачищать, разрезать и обжимать при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если вы должны использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных клещах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. Вообще говоря, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если их пытались разъединить с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​военная таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя приведет к увеличению нагрузки на соединение из-за механических вибраций и термоциклирования, что приведет к выходу соединения из строя.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Наконечник: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные выступы для обжима изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками 0,1 дюйма PTH. Ниже представлено изображение нескольких обжатых контактов перед вставкой в ​​их пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор - с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой - одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора
Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет обжать язычки в достаточной степени.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1x2 «Molex». Два справа с черным корпусом - это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обмотки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

Вставьте провод в штифт заголовка (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штифты штабелируемого охватывающего жатки могут перекручиваться с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволокой штырьки штекерного разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После того, как обмотка провода ослаблена, потяните провод от штифта.

Управление проводкой

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает вытягивание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения, провода в вашем проекте станут управляемыми и более простыми в обращении. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

Как правильно подключить потолочный светильник

Итак, вы хотите узнать, как подключить потолочный светильник? Это довольно простой процесс, если вы готовы следовать инструкциям и правилам техники безопасности.

Это удобный навык. Знание того, как подключить свет, дает вам возможность вывести ваши украшения на новый уровень.

Не стесняйтесь проявлять фантазию и создавать новую атмосферу в своей гостиной или спальне, заменяя устаревшие светильники на современный вид, который дополняет ваш стиль.

Вы когда-нибудь мечтали развалиться в постели и любоваться сиянием очаровательной люстры? Или мысль о новом сочетании света и вентилятора в вашей семейной комнате зовет вас по имени?

Что ж, теперь вы можете переделать свой дом, используя любой стиль потолочных светильников, который вам нравится. Если вы научитесь правильно подключать потолочный светильник, вы сэкономите несколько серьезных банкнот.

Все, что вам нужно, - это несколько инструментов и приятный помощник. Даже если это новая территория для вас, будьте уверены, вы сможете научиться правильно подключать потолочный светильник.

Вы, наверное, заметили, что потолочные светильники бывают разных стилей и форм. Как их внешний вид, так и способы крепления их к потолку различаются.

Во многих случаях, особенно с люстрами, обычно используется полый стержень с центральной резьбой, чтобы установить и удерживать его на месте. Также потолочные светильники можно подвесить с помощью двух саморезов, которыми основание светильника крепится к розетке.

Его также можно прикрепить к монтажной планке, которая находится в розетке.Независимо от того, как вы решите передать потолочный светильник, вы можете сделать глубокий вдох и расслабиться, зная, что монтажная часть проста.

Через коробку может проходить несколько проводов. Но, к счастью, вам придется иметь дело с тремя, а не со всем комплектом и кабудлем.

Черный провод, зеленый провод и белый провод - это те, с которыми вам нужно ознакомиться. Работая над своим проектом, вы заметите, что эти три провода соединены вместе с помощью винтовых соединителей.

Лучше работать с этими проводами руками, свободными от чего-либо еще, например, с потолочным креплением. После того, как вы ослабите винты, которые крепили существующее приспособление к потолочной коробке, вам больше не понадобится дополнительная нагрузка, связанная с попытками удерживать приспособление в равновесии при работе с проводами.

Даже если вы думаете, что можете самостоятельно манипулировать проводами и осветительной арматурой, не дерзайте и не думайте, что вы можете сделать это с люстрой. У вас будет беспорядок на руках.

Вот почему вы хотите заручиться чьей-либо помощью. Ваша задача по установке потолочной проводки своими руками будет намного проще и быстрее, если вы попросите кого-нибудь помочь вам заменить светильник.

Хорошая новость заключается в том, что этот проект можно реализовать с помощью правильных инструментов, информации и помощи. Да, вы тоже можете научиться правильно подключать потолочный светильник!

Понимание того, как работает освещение в вашем доме

Прежде всего, вы хотите понять, как работает освещение в вашем доме.Это даст вам более полное представление о том, что вы берете на себя, прежде чем вы начнете. Вот как это работает.

Электроэнергия поступает в ваше жилище через главный герметичный предохранитель, который называется служебной головкой. Затем он будет перемещаться к вашему счетчику по одному большому красному и одному большому черному проводу.

Этот счетчик используется для измерения количества потребляемой вами электроэнергии. Не прикасайтесь к каким-либо частям счетчика или сервисной головки - это запрещено.

Следующая остановка - потребительский блок.Именно из этого источника электричество распределяется по вашему дому. В этом поле у ​​вас будут схемы.

Каждый из них защищен либо выключателем, если у вас есть устройство защитного отключения, либо предохранителем на номинальный ток. Вы сможете узнать, сколько электричества имеется в вашем распоряжении, проверив напряжение.


Так будет выглядеть блок выключателя в вашем доме. Это даст вам доступ к цепям, предохранителям и переключателям. Creative Commons Patio Project 015 Роджера Моммартса / CC 2.0

Скорость, с которой течет напряжение по проводникам, измеряется в амперах. Мощность, необходимая вашему потолочному светильнику или любому другому устройству для работы, измеряется в ваттах.

Если вам нужно выяснить, как определить правильный кабель и формулу предохранителя, вы должны использовать этот простой метод: Вт / Вольт = Амперы. Это означает, что ватты, разделенные на вольт, равны амперам.

Эффективный способ визуализировать это - подумать о чем-то, катящемся с горы. Думайте о вольтах как о высоте горы.Теперь представьте, что сила тока - это скорость, с которой электричеству разрешено скатываться с горы.

Когда сила, такая как сопротивление, снижает скорость потока вниз с горы, она измеряется в омах. Ваш потребительский счетчик предназначен для измерения потребляемой энергии, а не вольт или ампер.

Эта потребляемая энергия отражается в количестве ватт, которое каждый час потребляет каждое отдельное устройство, которое вы используете в своем доме. Обычно это называется киловатт-часами или киловатт-часами.

Вольт (общее количество потребляемой электроэнергии) измеряется в ампер / часах. Считайте, что это поток в час, если вы вспомните могущественную гору, упомянутую ранее.

Электричество движется по токоведущему проводу. Вот как он питает то, что требуется. С этого момента он возвращается к нейтральному проводу к своему местному трансформатору.

Этот поток можно остановить, вставив переключатель. Во всех смыслах этот переключатель находится в токоведущем проводе.

Важно соблюдать осторожность при работе с проводами под напряжением.Некоторые люди были шокированы, прикоснувшись к ним.


Соблюдайте осторожность при работе с проводкой, чтобы избежать поражения электрическим током. Как показано на рисунке выше, напряжение опасно для вашего здоровья. Он может путешествовать по вашему телу и причинять вам вред. Соблюдайте осторожность и отключите питание перед работой с оборудованием.

Теперь, когда вы знаете, как электричество работает в вашем доме, пора перейти к самому интересному - вашему проекту освещения своими руками. Вот предметы, которые вам понадобятся для этого проекта:

  • Потолочный светильник
  • Монтажные принадлежности
  • Гайка колпачковой проволоки
  • Отвертка крестовая

Теперь, когда у вас есть все инструменты, вы готовы приступить к подключению потолочного светильника.Вот девять шагов, которые вам нужно сделать.

Шаг 1 - Выключение

Отключите питание, отключив прерыватель, контролирующий проводку потолочного светильника. После того, как вы выключите прерыватель, вытащите детектор напряжения, чтобы проверить провода.

Если вы обнаружите, что напряжение присутствует, отключите главный выключатель на панели выключателя. Затем вам нужно будет проверить провода, чтобы убедиться в отсутствии напряжения.

Однако, если вы обнаружите, что напряжение все еще есть даже после выключения главного выключателя, вы должны остановиться.Забудьте о попытках самостоятельно повесить потолочный светильник.

Избавьтесь от головной боли и вызовите профессионального электрика для диагностики проблемы.

Шаг 2 - Знайте свои провода

Если питание выключено, у вас будет зеленый свет, чтобы перейти к следующему шагу. На этом этапе вам нужно будет определить типы проводов, с которыми вы имеете дело, которые будут поддерживать потолочный светильник.

Если вы понимаете цветовую кодировку, вы справитесь с этим шагом. Нейтральные провода белые.Горячие провода черные. Провода заземления - неизолированные медные или зеленые.

По большей части вы будете работать с черным проводом под напряжением и белым нейтральным проводом. Имейте в виду, что в распределительной коробке может быть красный провод.

Это называется переключаемой горячей проволокой. Он управляется настенным выключателем, и этот красный провод станет вашим основным горячим проводом.

Шаг 3 - Знайте свою горячую проволоку

Вам нужно выяснить, какой провод на потолочном светильнике является нейтральным, а какой - горячим.Черный и белый провода легко отличить.

Однако, если вы имеете дело с золотыми или коричневыми, вам нужно будет ориентироваться не только на цвет. Обращайте внимание на то, чтобы края были квадратными, с мелкими надписями или даже выступами на пластиковой оболочке.

Если вы обнаружили какой-либо из этих контрольных знаков, вы наткнулись на провод под напряжением. Снимите оболочку с проводов лампы так, чтобы было видно примерно 1/2 дюйма оголенного провода.


Если вы не знакомы с внешним видом проводки, это хороший пример.Вы ясно видите, как белые провода резко контрастируют с черными проводами. Кроме того, голый медный металл позволяет увидеть, как выглядит провод без оболочки. Creative Commons Можете ли вы заметить по ilovebutter / CC by 2.0

Обратите внимание, что провода с маркировкой UF-B, NM-B, THHN или THWN-2 одобрены для устройств с более высокими температурами.

Однако, если у вас старый дом, построенный в начале 80-х, у вас вполне может быть проводка для светильников, рассчитанных на более низкую температуру.Это может создать проблему, поскольку более современные приспособления требуют использования проводов, способных выдерживать более высокие температуры.

По этой причине не подключайте прибор, выпущенный после 1985 года, к проводке, выпущенной до 1985 года. Это рецепт катастрофы. Тепло от прибора может расплавить изоляцию вокруг ваших проводов, что приведет к серьезной опасности возгорания.

Шаг 4 - Осмотрите выходную коробку

Теперь вам нужно осмотреть розетку. Важно убедиться, что коробка надежно закреплена.Национальный электротехнический кодекс (NEC) требует, чтобы потолочный светильник тяжелее пятидесяти фунтов имел независимую электрическую коробку.

Шаг 5 - Снимите потолочный светильник

Снимите старый потолочный светильник с помощью отвертки Phillips, чтобы открутить крепежные винты. Этот процесс будет намного проще, если у вас будет небольшая помощь.

Если можете, найдите кого-нибудь, кто удержит потолочный светильник. Теперь откройте провода и удалите изоленту. Как только это будет сделано, пора открутить провода крепления от домашней проводки.

Шаг 6 - Выровняйте приспособление

Чтобы не напрягать руки и не тратить время зря, предварительно соберите как можно большую часть потолочного крепления на земле. Убедитесь, что вы уравновешиваете штангу.


Не пытайтесь собрать потолочный светильник после его установки. Вы должны потратить время на то, чтобы собрать части вместе, а затем сложить их как одно целое. Новые потолочные вентиляторы Creative Commons 002 от Roger Mommaerts / CC by 2.0

Сделайте это, совместив навес с перекладиной.Оставьте немного резьбы снаружи, чтобы она могла проходить через навес. С помощью контргайки закрепите отрезок на месте.

Для каждой стороны перекладины вам нужно будет вплести шурупы в отверстия. Если вы работаете со стержнем, обязательно проденьте его в среднее отверстие перекладины.

Теперь вам нужно переместить провода к одной стороне электрической коробки. Отсюда вы установите перекладину на электрическую коробку.

Шаг 7 - Подключите провода

А теперь пора подключить провода так, как они были в старом потолочном креплении.Это довольно простой шаг, на котором вы подключите черный провод к черному, а белый провод к белому.

Голый медный провод - это провод заземления. Его следует подключить к зеленому винту заземления на перекладине.

Пусть ваш прекрасный помощник будет держать остальную часть приспособления, чтобы вы могли сосредоточиться исключительно на подключении проводов. Когда закончите, вам нужно будет заправить провода в электрическую коробку.

Шаг 8 - Выровняйте ваш прибор

Совместите купол с крепежными винтами и затяните их.Если ваш светильник похож на большинство из них, вы увидите отверстие в форме замочной скважины.

Вам необходимо совместить головку винта с более широкой частью отверстия. Теперь подкручиваем потолочный светильник к более узкой части.

Вам потребуется отвертка и совместить ее с головкой крепежного винта, как показано на рисунке. Затяните каждый винт, чтобы убедиться, что он надежно закреплен.

На этом этапе затяните крепежные винты.При необходимости отрегулируйте штангу так, чтобы навес плотно прилегал к потолку.

Шаг 9 - Завершите ваш проект

Вставьте лампочки и расположите шар света так, чтобы можно было затянуть установочные винты на боковой стороне капюшона. Наконец, пришло время снова включить питание, и это официально - готово.

Но что, если вы хотите подключить потолочный светильник с вентилятором? Вам нужно будет внести некоторые изменения в свой подход. Вот как это сделать.

Как заменить светильник на новый потолочный вентилятор

Здесь следует помнить, что чем больше ваша комната, тем больше может быть ваш вентилятор. Чтобы узнать, сколько места вы можете поиграть, вам нужно будет произвести измерения.

Для этого нужно измерить самую длинную стену в комнате. Теперь, если вы обнаружите, что эта стена меньше 12 футов, вам нужно будет купить вентилятор диаметром 36 дюймов.

Однако, если ваши измерения показывают, что эта стена имеет длину 12-15 футов, вам необходимо купить 42-дюймовый вентилятор.Если ваша комната довольно большая, а самая длинная стена превышает 15 футов, вы можете установить 52-дюймовый вентилятор.

Шаг 1 - Снимите текущий светильник

Можно заменить устаревший потолочный светильник или люстру в вашей комнате на потолочный вентилятор, который поставляется с собственным осветительным прибором. Но вам необходимо иметь четкое представление о том, как выполнять основные электрические работы в вашем доме.

С учетом сказанного, это будет сложнее, если в вашей комнате даже нет осветительной арматуры.В этом случае уровень сложности вашего проекта значительно возрастет.

Тебе придется прорезать потолок. Это также потребует установки новой проводки, а также переключателя.

Если все это звучит слишком сложно, лучше вызвать профессионального электрика. Однако, если у вас есть уже существующий осветительный прибор, вы обнаружите, что ваш маленький электрический проект не будет таким сложным.

Для того, чтобы выключить ваш текущий прибор, вы должны сначала отключить питание.Вам нужно будет подойти к главной электрической панели вашего дома, чтобы получить доступ к цепи, которая питает ваш свет и его выключатель.

Чтобы получить доступ к цепи, которая питает ваш свет и его выключатель, вам нужно будет добраться до главной электрической панели вашего дома. Как вы можете видеть здесь, сбоку от него будут маленькие белые прямоугольники, указывающие, какой выключатель питает какую комнату. Убедитесь, что вы выбрали правильный переключатель. Коробка Creative Commons Breaker, Кертис Грегори Перри / CC by 2.0

Никогда нельзя быть слишком осторожным при работе с электричеством, поэтому, прежде чем идти дальше, было бы неплохо заклеить выключатель изолентой. Это поможет вам избежать неприятных происшествий, которые могут произойти, если выключатель снова будет включен, пока вы находитесь в процессе работы.

Теперь, когда об этом позаботились, вам нужно разобрать старый добрый тестер цепей. В конце концов, вы хотите убедиться, что питание действительно отключено, прежде чем прикасаться к какой-либо части электропроводки.

На этом этапе вы отключите провода крепления. Далее снимаем центральную гайку крепления. Удалите все винты, которые удерживают существующее приспособление на месте.

Теперь, когда ваш старый прибор находится вне пути, вам нужно попытаться выяснить, является ли электрическая коробка надежно крепятся к опорному кронштейну или потолочной балке.

Вам понадобится прочное крепление для вентилятора, потому что они обычно весят до 50 фунтов и должны быть закреплены. Все становится немного сложнее, если вы обнаружите, что ваша потолочная коробка закрыта другим материалом, например гипсокартоном.

В этом случае вам может потребоваться доступ к балкам сверху. Этот шаг вполне может включать поездку на чердак.

Оказавшись там, вам нужно будет осмотреть ситуацию. Если кажется, что нужна опорная скоба, вам придется ее прикрепить.

Шаг 2 - Установите опорную скобу

Здесь начинается самое интересное. Знаете ли вы, что вы можете изготовить и установить собственную опорную скобу? Ага, вы не ослышались. Вы можете вывести DIY на новый уровень.

Для этого вам понадобится немного древесины. Вы можете установить свою собственную опорную скобу, используя брус 2 × 4 длины, прибитый к потолочным балкам с обеих сторон от места расположения коробки.

Если вы не уверены, как выглядит опорная скоба, обратите внимание на кусок металла выше. Это хороший пример поддерживающей скобы. Он защелкивается на балках-подвесках. Некоторые опорные скобы имеют L-образную форму, поэтому убедитесь, что вы выбрали именно ту, которая подходит для вашей работы. Модульная конструкция Creative Commons от jm3 на Flickr / CC by 2.0

Поместите скобу точно над потолочной коробкой. Идя под углом снизу, вам нужно будет с помощью шурупов надежно прикрепить потолочную коробку к распорке.

Но что, черт возьми, делать, если вам несправедливо отказано в доступе в пространство над потолком? Вам нужно будет использовать другой вариант, установив снизу расширяющуюся металлическую скобу.

Это обеспечит надежную опору как для потолочной коробки, так и для вентилятора. Вот что вам нужно сделать, чтобы это произошло.Сначала снимите существующую коробку.

Пройдя через отверстие, вставьте скобу и закрепите ее с помощью трещотки. Вы обнаружите, что, когда храповик поворачивается снизу, рычаги скобы будут вытягиваться, пока не коснутся потолочных балок с обеих сторон отверстия.

Шипы рук будут надежно сидеть в дереве. Вы можете встретить скобы, к которым уже прикреплена потолочная коробка.

Однако, если вы этого не сделаете, вы всегда можете прикрепить имеющуюся потолочную коробку к распорке.Вы можете использовать этот же метод, если решите установить потолочный вентилятор в комнате, где раньше не было электрического оборудования.

Это делается путем вырезания отверстия в потолке. Далее убедитесь, что электропроводка проложена к отверстию от распределительной коробки (в идеале такой, которая удобно расположена рядом).

Если вы раньше не видели распределительную коробку, то изображенная выше - хороший пример. Как правило, у него есть крышка, но вот как он будет выглядеть после того, как крышка будет снята.Распределительная коробка Creative Commons от Мухаммеда Али / CC by 2.0

После того, как это будет сделано, вам нужно будет установить скобу и новую потолочную коробку, как описано выше.

Шаг 3. Установите монтажный кронштейн вентилятора

К счастью, вы обнаружите, что большинство потолочных вентиляторов поставляется с монтажным кронштейном. Однако, если вы обнаружите, что у вас этого нет, не волнуйтесь.

Вы можете просто купить монтажный комплект отдельно. Следуйте инструкциям производителя и прикрепите кронштейн к потолочной коробке.

Этот кронштейн предназначен для установки круглого держателя для шаровой опоры либо на удлинительный стержень, либо на двигатель вентилятора. Для максимального комфорта обычно рекомендуется использовать удлинитель любой длины, чтобы не размещать вентилятор слишком близко к потолку.

В противном случае в комнате будет душно и не будет циркуляции воздуха. Какой смысл иметь потолочный вентилятор, который на самом деле вас не охлаждает?

Чтобы установить удлинительный стержень и подвесить вентилятор, вам необходимо временно скрепить концы проводки двигателя вентилятора вместе.


На картинке выше вы можете увидеть, как обматывать проволоку лентой. Когда вы склеиваете концы проводки двигателя вентилятора вместе, убедитесь, что вы обернули лентой, как это сделал здесь мужчина, чтобы ее было легко удалить, когда вы закончите. Creative Commons Ремонт проводки датчика аварии 1, Мауро Виктор Барбоза / CC by 2.0

Следующим шагом будет пропустить проводку через стержень. Как только это будет сделано, прикрепите стержень к двигателю вентилятора. Надежно установите шарнир на верхнем конце стержня.

Шаг 4 - Закрепите проводку двигателя вентилятора

Теперь пора перейти к следующему шагу. Вот где вы хотите закрепить двигатель вентилятора на потолочном кронштейне. Для этого нужно вставить шарнирный шарнир в кронштейн.

Присоедините провода от двигателя вентилятора к домашней проводке. Обычно это означает соединение белого и белого («нейтрального») провода и черного с черным («горячий или находящийся под напряжением») проводом.

Вы можете обнаружить, что ваш вентилятор также имеет неизолированный медный или зеленый изолированный провод.Если это так, то вам нужно будет прикрепить его к существующему заземляющему проводу. Затем вам нужно будет подключить оба к металлической электрической коробке.

Если вы приобрели потолочный вентилятор с пультом дистанционного управления, который позволяет вам управлять вентилятором и светом без использования тягово-тянущей цепи или переключателя, то в вашей упаковке вы найдете дополнительные провода или приемное устройство.

Для правильной установки вы должны внимательно следовать инструкциям производителя по электромонтажу.Надежно закрепите все соединения проволочными гайками.


Вот как это будет выглядеть, когда вы закрепите свои соединения проволочными гайками. Желтые колпачки на концах проводов называются проволочными гайками. Creative Commons DSCF1083, Крис Барански / CC by 2.0

Шаг 5. Присоедините лопасти вентилятора

Теперь пора на скачки. Вы почти закончили. Это та часть, куда вам нужно будет поставить кожух вентилятора, который закрывает монтажный кронштейн и потолочную коробку.

Прикрепите монтажный кронштейн лопасти к каждой лопасти вентилятора. Найдите двигатель вентилятора и прикрепите монтажные кронштейны к вращающейся лицевой панели под ним.

Убедитесь, что все крепежные винты затянуты. Если у вас болтаются лопасти, вентилятор во время работы будет раскачиваться.

Шаг 6 - Наденьте светильник

Этот следующий шаг необходим только в том случае, если ваш вентилятор поставляется с осветительной арматурой. Если это так, то вам нужно будет собрать приспособление и корпус переключателя.

Затем вы прикрепите светильник к двигателю вентилятора в сборе. С этого момента вам нужно будет следовать инструкциям производителя для успешного подключения проводки.

Наконец, вы можете надеть плафоны, лампочки или стеклянный купол.


Теперь вы можете нанести последние штрихи, прикрепив купол. На этом снимке купол - это закругленная деталь, расположенная у основания потолочного вентилятора.

Шаг 7. Установите настенный пульт управления

В наши дни большинство продаваемых вентиляторов управляются настенным переключателем реостатного типа.Этот переключатель позволяет выполнять основные функции, такие как включение и выключение вентилятора и контроль скорости вентилятора.

Перед установкой нового настенного переключателя для вашего устройства убедитесь, что вы перепроверили существующую проводку переключателя. Вы можете сделать это с помощью надежного тестера цепей.

Этот шаг очень важен, потому что вы хотите убедиться, что питание отключено. Чтобы установить переключатель управления вентилятором, вам необходимо обратиться к инструкциям производителя.

По завершении этого процесса можно снова включить питание.Проверьте вентилятор и освещение в каждом рабочем режиме.

Если все сделано правильно, у вас должен остаться потолочный светильник, которым вы можете гордиться долгие годы - или, по крайней мере, до тех пор, пока ошибка ремоделирования не ударит вас снова. Вот пять лучших потолочных вентиляторов для вашего вдохновения.

Prominence 80029-01 Домашний вентилятор со светодиодной подсветкой Alvina LED Globe Light

Этот потолочный вентилятор hugger отличается низким профилем, что делает его идеальным для помещений, где требуется дополнительное пространство. Он станет идеальным дополнением к гостиной среднего размера, спальне, столовой или семейным комнатам.

Plus, бесшумный реверсивный трехскоростной двигатель, который может работать зимой, помогает вращать теплый воздух и сокращает расходы на электроэнергию. В комплект входят тяговые цепи для быстрой и легкой регулировки включения / выключения, но они также совместимы с универсальными пультами дистанционного управления потолочными вентиляторами.

Только не ожидайте, что он вытолкнет столько воздуха, как потолочный вентилятор диаметром сорок два дюйма.

Harbour Breeze Mazon Потолочный вентилятор для скрытого монтажа из никеля 44 дюйма для установки внутри помещений

44-дюймовый вентилятор Mazon

Harbour Breeze сочетает в себе производительность и современный стиль в компактном корпусе.Эта красавица отлично подойдет для небольших помещений. Он отлично впишется в современный вид.

Вы обнаружите, что встроенный комплект освещения имеет регулируемую яркость и оснащен светодиодным модулем мощностью 18 Вт, обеспечивающим хорошее освещение. Кроме того, конструкция для скрытого монтажа идеально подходит для любых помещений с низкими потолками.

Однако этот вентилятор может быть немного шумным. Разместите этот потолочный вентилятор в комнате, где вы не против слышать низкочастотный гул.

Portage Bay 50254 Hugger 52-дюймовый потолочный вентилятор White West Hill с комплектом освещения чаши

Размеры потолочного вентилятора

Portage Bay - 11.5 дюймов от потолка до низа светильника, что делает его идеальным для низких потолков. Этот вентилятор прост в сборке и установке.

Освещение регулируется и имеет трехскоростной реверсивный регулятор для универсального использования летом и зимой. Мультиконденсатор делает этот потолочный вентилятор идеальным для тех, кто ценит тихую работу и максимальное движение воздуха.

Он действительно имеет тенденцию выделять химический запах при работе. Возможно, вам будет полезно открыть окна в первые несколько раз, чтобы выпустить запах.

Honeywell 50602-01 Ocean Breeze Contemporary, 30-дюймовый светодиодный потолочный вентилятор с матовым светом

Потолочный вентилятор

Honeywell в современном стиле идеально подходит для тех, кто хочет модернизировать свое пространство. Этот небольшой потолочный вентилятор идеально подходит для кухонь, спален, ванных комнат и других небольших помещений.

Он оснащен бесшумным реверсивным двигателем, который может переключаться из режима нисходящего потока в режим восходящего потока для оптимального воздушного потока, позволяющего легко контролировать температуру в помещении. Кроме того, у этого вентилятора есть двусторонние лопасти с двойной отделкой, каждая из которых имеет разный вид.

Вы можете выбрать отделку, которая лучше всего подходит вашему пространству и стилю. Просто убедитесь, что вы следуете инструкциям производителя к тройнику при его установке. В противном случае, если коробка в потолке не идеально выровнена, у вас могут возникнуть проблемы с накладкой.

Hunter Fan Company Hunter 53237 Переходный потолочный вентилятор 52 дюйма

Классический потолочный вентилятор

Hunter в традиционном стиле оснащен многоскоростным реверсивным двигателем. Мотор бесшумного ветра обеспечивает сверхмощный воздушный поток при бесшумной работе.

Энергоэффективные долговечные светодиодные лампы с регулируемой яркостью позволяют управлять освещением и атмосферой в жилом помещении. Благодаря низкопрофильному корпусу он идеально подходит для гостиной, гостиной, спальни и детских комнат.

Купите дополнительные фонари заднего хода, поскольку они имеют тенденцию дуть быстрее, чем другие марки. Теперь, когда у вас есть несколько красивых потолочных вентиляторов с самым высоким рейтингом, которые вдохновляют вас, пришло время затронуть еще одну важную тему.

Чтобы подключить потолочный светильник без головной боли, очень важно выделить некоторые очень важные правила техники безопасности.

В конце концов, вы хотите защитить себя, свою семью и свой дом от любых возможных травм или пожаров, которые могут возникнуть из-за неисправной проводки.

Почему так важна электробезопасность

Когда вы не знаете, что делаете, электромонтажные работы дома могут быть опасными. Вот почему так важно понимать, как выполнять электрические проекты наиболее безопасным способом. Ключевыми компонентами электробезопасности являются кабели и предохранители.

В Соединенных Штатах действуют электрические правила, которые должны соблюдаться законом.Если вы ознакомитесь с этими правилами и обнаружите, что недостаточно компетентны для выполнения работ, не пытайтесь выполнить электрический проект.


В США на вас распространяются правила и нормы, принятые судом в отношении электробезопасности. Если вы не компетентны в проведении электромонтажных работ, сделайте это для профессионала, такого как лицензированный электрик, которого вы видите здесь.

Что именно означает «компетентный»? Он определяется как способность делать что-то успешно или эффективно.Если вы собираетесь выполнить какие-либо электромонтажные работы, то крайне важно, чтобы вы были достаточно компетентны, чтобы соблюдать правила по электротехнике.

Игнорирование требований электробезопасности может привести к несчастным случаям и, в худшем случае, к смерти. Ежегодно более 2400 детей (семеро детей в день) получают лечение в отделениях неотложной помощи больниц в связи с травмами, вызванными электрическими авариями.

Обеспечение безопасности вашей семьи должно быть главным приоритетом. К счастью, существуют организации и программы, обеспечивающие соблюдение стандартов, обеспечивающих безопасность людей.

В США действует стандарт безопасной установки электропроводки и оборудования, известный как Национальный электротехнический кодекс (NEC) или NFPA 70.

NEC является частью серии национальных правил пожарной безопасности, которая публикуется и пересматривается Национальной ассоциацией противопожарной защиты (NFPA). Хотя NEC сама по себе не является законом США, использование этого кода обычно предписывается законодательством штата или местным законодательством.

Он также используется во многих юрисдикциях за пределами США и охватывает установку электрических проводов, оборудования и кабельных каналов.Кроме того, NEC обращается к проводникам сигнализации и связи, а также к оптоволоконным кабелям для следующих целей:

  • корпусы
  • карнавалов
  • гаражей
  • механических цехов
  • передвижных домов
  • промышленные подстанции
  • паркомест
  • домов отдыха
  • прогулочных автомобилей
  • строений
  • ярдов
  • складов

NEC обеспечивает надзор и повышает осведомленность о том, как защитить вашу семью от несчастных случаев, связанных с электрическими неисправностями, которые могут привести к ударам и пожарам.NEC делает это двумя способами.


Хотя дома не обязаны размещать знаки, предупреждающие об поражении электрическим током, подобные приведенному выше, это не означает, что вы можете играть с электричеством. Это опасно, поэтому NEC разработала инструкции по защите вас и вашей семьи.

Прерыватели цепи при дуговом замыкании (AFCI)

Национальный электротехнический кодекс требует использования прерывателей цепи дугового замыкания (AFCI) для определенных электрических цепей в доме, чтобы предотвратить возникновение дугового замыкания.Что такое дуговое замыкание?

Это опасная электрическая проблема, вызванная перегревом, повреждением или напряжением электропроводки или устройств. AFCI были разработаны как средство для устранения электрических проблем, таких как дуговые замыкания, вызывающие пожары в домах.

AFCI - это автоматический выключатель. Таким образом, он разрывает цепь, когда обнаруживает электрическую дугу в цепи, которую он предназначен для защиты, чтобы предотвратить электрические возгорания.

Дуговые замыкания - опасное дело. Только в Соединенных Штатах они являются одной из основных причин электрических пожаров в жилых домах.

Ежегодно в США причиной более 40 000 пожаров является домашняя электропроводка. К сожалению, эти предотвратимые пожары ежегодно уносят более 350 смертей и более 1400 травм.

AFCI используются в качестве практического инструмента для обеспечения повышенной противопожарной защиты. Они делают это, распознавая, когда в домашней проводке возникает опасная электрическая дуга, прежде чем она перерастет в опасность пожара.

AFCI может определять, является ли дуга нормальной или опасной. Как только он обнаруживает проблему, он немедленно отключает питание цепи, прежде чем может начаться пожар.

Предотвращая пожары, AFCI могут спасать жизни и имущество. По данным Комиссии по безопасности потребительских товаров США, AFCI могут предотвратить примерно 50% электрических пожаров, которые происходят каждый год.


Избегайте ненужных пожаров в доме, подобных тому, который вы видите здесь, следуя правилам электробезопасности. Не попадите в число 50% домохозяйств, которые могли бы легко избежать пожара. Creative Commons House of Fire от dvs / CC от 2.0

Самый лучший способ спасти жизни и имущество - это остановить пожар до того, как он начнется.AFCI делают возможным такой уровень превентивной защиты.

Однако, если у вас более старый дом, он может не быть защищен AFCI. Только в 1999 году национальные нормы требовали наличия AFCI во всех цепях в домах.

Если в вашем доме есть обычный автоматический выключатель, он будет реагировать только на перегрузки и короткие замыкания. Он не защитит от возникновения дуги, которая может вызвать возгорание.

Перед тем, как приступить к работе над своими электрическими проектами своими руками, проверьте, есть ли у вас автоматический выключатель AFCI или обычный автоматический выключатель.Если у вас нет AFCI, подумайте об обновлении, прежде чем начинать свой проект.

Прерыватели цепи при замыкании на землю (GFCI)

У NEC также есть инструкции по использованию устройств электробезопасности, известных как прерыватели замыкания на землю (GFCI). Они работают, защищая людей от поражения электрическим током и поражения электрическим током, вызванных замыканиями на землю.

Что такое замыкание на землю? Замыкание на землю - это случай, когда в результате контакта источника питания и заземленной поверхности возникает непреднамеренный электрический путь.


Повреждение устройства или контакт с чем-то влажным может создать проблемы. Ваши розетки могут вызвать электрический пожар. Creative Commons Right In the Sockets, Джек Лоуренс / CC by 2.0

Например, при повреждении или даже намокании электрического прибора электрический ток выйдет за пределы проводников цепи. Эта утечка тока может привести к серьезным проблемам.

GCRI был разработан для предотвращения ударов, которые могут оказаться фатальными.Он делает это, контролируя поток электричества в цепи.

Если он указывает на потерю тока, обнаруживая, что поток электричества отличается - даже незначительно - он быстро отключит питание цепи.

С момента включения GFCI в NEC в 1971 году они спасли тысячи жизней. Более того, они помогли вдвое сократить количество смертей от электрического тока в домашних условиях.

Правила электробезопасности введены в действие для вашего блага, чтобы защитить вашу семью и место жительства.Но они принесут вам пользу, только если вы прислушаетесь к ним.

Как однажды мудро заметил Томас Эдисон: «Ценность идеи заключается в ее использовании». Эти коды не защитят вас или кого-либо в вашем доме, если они не будут применены.

Убедитесь, что ваш дом соответствует нормам электробезопасности, прежде чем приступать к выполнению любого электрического проекта своими руками.

При выполнении любых домашних работ по установке электрооборудования также не помешает провести проверку вашего завершенного проекта у квалифицированного электрика и получить свидетельство о мелких работах.

По закону вы, а не кто-либо другой, несете ответственность за безопасность электроустановки.

Наличие Свидетельства об электроустановке (EIC) или Свидетельства о малых электромонтажных работах (MEIWC) предоставит вам декларацию о том, что внесенные вами изменения были безопасными для использования на момент ввода в эксплуатацию.

Обязательно храните полученный сертификат в надежном месте. Он послужит основой для любых дальнейших проверок и испытаний.

Кроме того, в случае возникновения пожара или ранения человека сертификат будет служить доказательством того, что электромонтажные работы выполнены в соответствии с удовлетворительными стандартами безопасности. Это защитит вас при подаче иска.

Отсутствие EIC или MEIWC может сделать вашу страховку дома недействительной. Возможно, вам даже будет сложно продать свой дом в будущем.

Если вы решили, что вам удобно заниматься электрическими проектами самостоятельно, то есть практические шаги, которые вы можете предпринять, чтобы обеспечить свою безопасность.

Электробезопасность 101

Прежде чем начать, убедитесь, что вы используете только одобренные материалы, чтобы избежать ненужных несчастных случаев. Также предупредите всех в своем доме, что вы выполняете электромонтажные работы и что никто не должен включать питание, пока вы работаете.

Начните с проверки всех стен на предмет наличия проводов и труб перед резкой на предмет новых коробок и кабелей. Вы можете облегчить себе эту задачу, установив детектор, который будет определять кабели, проложенные в стене. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! "

Если все в порядке, выключите питание и вытащите предохранитель из цепи, над которой работаете.

Когда дело доходит до безопасности себя, своей семьи и своего скромного жилища, главное правило заключается в том, что при подключении или замене осветительной арматуры, если у вас есть какие-либо сомнения, лучше обратиться к электрику. Помните - электричество убивает.

Если вы не знаете, как выбрать квалифицированного электрика, не беспокойтесь. Это не ракетостроение. Вот краткий контрольный список из пяти вещей, которые следует учитывать, когда вам нужно найти электрика, которому можно доверять.

  1. Убедитесь, что он действительно квалифицирован, имеет лицензию и страховку, необходимые для выполнения работы.
  2. Изучите и узнайте, что заряжают другие профессиональные электрики. Вы должны убедиться, что их расценки справедливы и конкурентоспособны.
  3. Обдумайте задачи, поставленные в вашем проекте. Если потребуется специализированная работа, убедитесь, что у электрика есть опыт работы в этой области.
  4. Сделайте домашнее задание и посмотрите, порекомендовал ли его кто-нибудь. Вы также можете спросить, может ли он показать вам рекомендации.
  5. Почувствуйте себя электриком, чтобы убедиться, что этот человек настроен и выглядит профессионально.

Как определить размер распределительной коробки - блог TechTalk

Электричество питает устройства, которые заставляют работать современный мир, от холодильников до телевизоров и промышленного оборудования. Но для того, чтобы правильно настроить и распределять электричество в домах и на предприятиях, требуется много специального оборудования. Это оборудование включает в себя кабелепроводы, кабельные каналы и устройства, которые мы обсудим в этой статье: распределительные коробки.

Когда электрик создает разветвления и ответвления в соединениях проводов, проходящих через кабелепроводы и кабелепроводы, они заключают точки соединения в распределительную коробку.Распределительная коробка обеспечивает защиту этих чувствительных соединений от непогоды, случайного контакта, взлома и других опасностей, которые могут повредить проводку.

Ниже мы поговорим о том, как правильно подобрать распределительную коробку и определим, какие атрибуты она должна иметь. Прежде чем мы углубимся, мы обсудим некоторые основы, которые каждый должен знать о том, что такое распределительная коробка и как она работает.

Что такое распределительная коробка?

Распределительная коробка - это электрический кожух, который защищает электрические проводники в точках соединения, нарезки и вытягивания.Эти корпуса позволяют электрикам легко получить доступ к проводникам для выполнения работ, когда это необходимо, одновременно защищая проводники от повреждений и несанкционированного доступа.

Иногда можно услышать термин «распределительная коробка», используемый для обозначения коробки для электрических приборов. В истинном техническом определении распределительной коробки провода должны подключаться только к другим проводам и дорожкам качения. Однако на практике этот термин также часто используется для обозначения многих других типов электрических коробок, в которых провода подключаются к приспособлению, такому как потолочный вентилятор, выключатель света или настенная розетка.

Для получения дополнительной информации о различных применениях и конструкциях распределительных коробок обязательно ознакомьтесь с нашим полным руководством по типам распределительных коробок.

Соображения при выборе размера распределительной коробки

Размер соединительной коробки имеет решающее значение для обеспечения правильной работы распределительной коробки. В слишком маленькой распределительной коробке электрику, возможно, придется чрезмерно согнуть проводники, чтобы полностью уместить их внутри коробки, что может повредить изоляцию проводов. Слишком близко расположенные проводники и другие компоненты также могут создавать помехи или создавать опасные условия.

Статья 314 Национального электротехнического кодекса содержит большинство основных правил, которым вы должны следовать при выборе и установке распределительной коробки. Эти правила подробно описывают требуемый размер распределительной коробки в зависимости от количества и размера проводов и фитингов, заключенных в коробке.

При определении подходящего размера распределительной коробки необходимо рассчитать как объем коробки, так и заполнение коробки. Что означают эти понятия?

  • Объем коробки - это общий закрытый объем распределительной коробки, включая любое расширенное пространство, обеспечиваемое такими приспособлениями, как куполообразные крышки или удлинительные кольца.
  • Заполнение коробки - это общее пространство, занимаемое компонентами, которые будут содержаться в соединительной коробке.

Объем ящика всегда должен быть больше или равен заполнению ящика. Для расчета объема коробки и заполнения коробки вам потребуются таблицы из NEC 314.16 и знания о том, как ими пользоваться. Далее мы рассмотрим, как использовать эти важные инструменты.

Как выбрать размер распределительной коробки (от 18 AWG до 6 AWG)

Если размер проводов в вашей распределительной коробке составляет от 18 AWG до 6 AWG, воспользуйтесь таблицами NEC 314.16, чтобы определить минимальный объем вашей распределительной коробки. Для вашего удобства здесь воспроизведены таблицы.

Вот таблица 314,16 (A), в которой указан объем коробки для металлических распределительных коробок обычных торговых размеров:

В этой таблице содержится много информации, поэтому уделите минуту изучению всех ее характеристик. В столбцах слева перечислены стандартные размеры стандартных коробок и типы распределительных коробок. В центральных столбцах указан минимальный объем распределительной коробки этих размеров в сантиметрах и дюймах, а в столбцах справа указано максимальное количество проводников в корпусе в зависимости от размера проводника.

Обратите внимание, однако, что вы можете использовать эту таблицу как есть, только если ваша распределительная коробка не требует каких-либо припусков по объему для таких устройств, как переключатели и кабельные зажимы. Для большинства приложений это бывает редко, поэтому вам, как правило, также необходимо рассчитать заполнение ящика и сравнить его с этой таблицей.

При расчете заполнения распределительной коробки обратитесь к таблице 314.16 (B):

В этой таблице указаны отдельные объемы для проводников разных размеров AWG.Чтобы упростить расчет, NEC также предоставляет стандарты в 314.16 (1) - 314.16 (5) для расчета заполнения коробки для различных типов проводникового оборудования с использованием значений объема проводника для размеров проводников, связанных с оборудованием.

Ниже приведены упрощенные и сокращенные версии стандартов NEC 314.16 (B):

  1. Заливка проводника: проводники, проходящие через коробку или заканчивающиеся внутри нее, считаются как один объем проводника. Проводники минимум в два раза превышают минимальную длину свободного проводника в NEC 300.14 считаются как два резюме. Проводники, которые начинаются и заканчиваются внутри коробки, не учитываются.
    • Пример: 2x стандартных проводника 14 AWG = 2x 14 AWG CV = минимальный объем 4 кубических дюйма
  2. Заливка зажима: любое количество кабельных зажимов внутри коробки считается вместе как один CV, исходя из имеющегося наибольшего проводника . Зажимы вне коробки не учитываются.
    • Пример: 2 стандартных кабельных зажима 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов
  3. Заполнение опорных фитингов: каждая заслонка светильника или стойка светильника учитываются как один CV, исходя из имеющегося наибольшего проводника.
    • Пример: 3 стойки светильника 12 AWG = 3 CV 12 AWG = минимальный объем 6,75 кубических дюймов
  4. Заполнение устройства или оборудования: каждая группа из одного устройства считается как два CV, исходя из наибольшего проводника, заканчивающегося на устройство. Ярмо с несколькими бандажами шириной более 50 мм (2 дюйма) считается как два CV для каждого комплекта, исходя из самого большого проводника, заканчивающегося на устройстве.
    • Пример: 1x 14 AWG хомут / хомут = 2x 14 AWG CV = минимальный объем 4 кубических дюйма
  5. Заливка заземляющего проводника оборудования: Любое количество заземляющих проводов или перемычек считается одним CV.Если в вашей коробке есть дополнительный набор проводов для изолированной клеммы заземления (как указано в NEC 250.146 (D)), эти проводники учитываются как дополнительный одиночный CV.
    • Пример: 2 заземляющих проводника 16 AWG = 1x 16 AWG CV = минимальный объем 1,75 кубических дюймов

После того, как у вас будут соответствующие значения, вы сложите их вместе, чтобы получить заполненную коробку. Сравните заполнение ящика с объемом ящика из таблицы 314.16 (A), чтобы найти минимальный объем ящика, который вам понадобится.Если все ваши проводники имеют одинаковый размер, вы также можете быстро оценить, подойдут ли ваши проводники, посмотрев на правую колонку с максимальным количеством проводников для каждого размера коробки.

Есть несколько важных предостережений, о которых следует помнить при использовании этих таблиц, в том числе:

  • На распределительных коробках стандартного размера не напечатан объем, поэтому вам нужно использовать эти таблицы, чтобы определить их объем. . Объем коробок нестандартных размеров и неметаллических распределительных коробок должен быть указан на самом электрическом шкафу.
  • Некоторые типы компонентов не учитываются при расчете заполнения ящика. К ним относятся косички, кабели и фитинги дорожек качения, такие как втулки и контргайки, соединители проводов и некоторые другие типы мелких компонентов.
  • Все описанные здесь требования являются минимальными. В случае сомнений всегда лучше использовать электрический шкаф большего размера, чем необходимо. Единственным недостатком является потенциально более высокая стоимость корпуса большего размера и занимаемое пространство, но даже эти недостатки могут быть смягчены путем тщательного планирования участков кабелепровода для использования меньшего количества распределительных коробок большего размера.

Наконец, помните, что ничто не заменит соблюдение полного кода NEC при определении размеров распределительной коробки. Это руководство представляет собой быструю и легкую отправную точку, но убедитесь, что вы полностью ознакомились с соответствующими разделами NEC 314, прежде чем выбирать распределительную коробку.

Выбор размера распределительной коробки (4 AWG и выше)

Если ваши проводники имеют размер 4 AWG или больше, вам нужно будет следовать другому набору стандартов для определения размеров вашей распределительной коробки.Эти большие разъемы могут легко повредить изоляцию, если их вставить в слишком маленькую распределительную коробку, поэтому минимальный размер должен быть рассчитан на основе расположения разъемов и их размера.

Стандарты для этих проводов большего размера можно найти в NEC 314.28. Вот основные процедуры определения размеров распределительной коробки с проводниками 4 AWG или выше, в зависимости от того, какой тип разъема вы используете внутри коробки:

  • Прямые тяги: расстояние от входа проводника до противоположной стены. Размер шкафа должен быть на , по крайней мере, в восемь раз больше торгового размера самой большой кабельной дорожки, входящей в шкаф .
    • Пример. Если вы устанавливаете прямую тягу 3-дюймовой дорожки качения через распределительную коробку, коробка должна быть не менее 24 дюймов с одной стороны, чтобы выдержать тягу. (8 x 3 = 24)
  • Угловые зазоры: расстояние от входа проводника до противоположной стены корпуса должно быть в как минимум в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус , плюс сумма торгового размера любых других дорожек качения в том же ряду и стене .
    • Пример: для углового натяжения 3-дюймовой дорожки качения с другой 2-дюймовой дорожкой качения, входящей в ту же стену, коробка должна быть не менее 20 дюймов с одной стороны. ((6 x 3) + 2 = 20)
  • U-образные тяги: расстояние от входа проводника до противоположной стены корпуса должно составлять , по крайней мере, в шесть раз больше торгового размера самой большой кабельной канавки, входящей в корпус, плюс сумма торговых размеров других кабельных каналов на той же стене .
    • Пример: для U-образной тяги 3-дюймовой дорожки качения, которая выходит из коробки через другую 3-дюймовую дорожку качения на той же стене, коробка должна быть не менее 21 дюйма с одной стороны.((6 x 3) + 3 = 21)
  • Соединения: расстояние от входа проводника до противоположной стены корпуса должно составлять , по крайней мере, в шесть раз больше торгового размера самой большой кабельной дорожки, входящей в корпус, плюс сумма торговых размеров других желобов на той же стене .
    • Пример: для сращенного проводника с тремя 3-дюймовыми дорожками качения, входящими в одну стену, коробка должна быть не менее 24 дюймов с одной стороны. ((6 x 3) + 3 +3 = 24)
  • Расстояние между дорожками качения: минимальное расстояние между дорожками качения, которые содержат один и тот же соединитель, должно быть в не менее чем в шесть раз больше торгового размера самой большой дорожки качения , измеренное с близкого расстояния. край к ближнему краю входов дорожки качения.
    • Пример: для углового натяжения 3-дюймовой дорожки качения ближние стороны входа и выхода дорожки качения должны находиться на расстоянии не менее 18 дюймов. (6 x 3 = 18)

Если у вас есть более одного типа соединения в одной коробке, используйте наибольшее измерение. Например, возьмем сценарий, в котором у вас есть прямая тяга и тяга под углом в распределительной коробке. Расчет прямого натяжения требует 24-дюймовой коробки, в то время как расчет угловой тяги требует только 21-дюймовой коробки.В этом случае вам нужно будет использовать больший размер и приобрести 24-дюймовый корпус.

Какие размеры распределительных коробок доступны?

Polycase предлагает наружные электрические распределительные коробки в широком диапазоне стандартных размеров корпуса NEMA. У нас есть полный выбор металлических и неметаллических распределительных коробок, которые созданы в соответствии с высочайшими стандартами защиты от проникновения NEMA и IP, включая такие популярные рейтинги, как корпуса NEMA 4X и корпуса IP68.

Наши распределительные коробки также легко модифицировать с помощью вырезов в корпусе, изготовленных на заказ, независимо от их размера.Мы можем выполнить большинство типов нестандартных вырезов с минимальным количеством брака и сверхточными допусками всего +/- 0,005 дюйма. Если вам нужен быстрый набор стандартных вырезов дорожек качения, наша серия Polycase SK оснащена простыми в использовании заглушками, которые идеально подходят для многих распространенных конфигураций распределительных коробок.

В Polycase мы упрощаем поиск подходящей распределительной коробки для вашего приложения благодаря нашей дружелюбной и компетентной службе поддержки клиентов и лучшему в отрасли выбору электрических шкафов.Просто позвоните нам по телефону 1-800-248-1233, чтобы получить подробные инструкции по выбору размера распределительной коробки, или свяжитесь с нами через Интернет, если у вас возникнут вопросы.

Кредиты изображений

Grigvovan / Shutterstock.com

Фото smile / Shutterstock.com

Alena TS / Shutterstock.com



7 шагов, которые следует соблюдать при электромонтаже дома

Электросистема вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем».Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи.Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода.Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку.Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Электрические провода и кабели - Ликвидаторы D&F

Содержание

  1. Общие сведения об электрическом проводе
  • Общие сведения об электрическом кабеле
  • Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Провод - это отдельный электрический проводник, тогда как кабель - это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

    В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение - обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

    Общие сведения об электрическом проводе

    Источник изображения: joelynchelectrical.com

    Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и приложения. Информация, напечатанная на покрытии электрического провода, - это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

    1. Размер провода

    Для каждого приложения требуется определенный размер провода для установки, и правильный размер для конкретного приложения определяется калибром провода.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов - 10, 12 и 14 - большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. .

    2. Надписи на проволоке

    Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов.Эти буквы обозначают следующие требования NEC: .

    • T - Термопластическая изоляция
    • H - Термостойкость
    • HH - Высокая термостойкость (до 194 ° F)
    • W - подходит для влажных помещений
    • N - нейлоновое покрытие, устойчивое к повреждениям маслом или газом
    • X - синтетический негорючий полимер

    3. Типы электропроводки

    В основном существует 5 типов проволоки: .

    • Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
    • Основные питающие провода: Основные питающие провода - это провода, которые соединяют служебную погодозависимую головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
    • Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
    • Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
    • Однониточная проволока: Однониточная проволока также использует провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока - самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.

    4. Цветовые коды

    Провода разного цвета служат для разных целей, например: .

    • Черный: Горячий провод, для выключателей или розеток.
    • Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
    • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 положения и желтый для ножек переключателя для управления вентилятором, освещением и т.д.
    • Белый: Всегда нейтральный.
    • Зеленый и неизолированная медь: Только для заземления.

    5. Калибр проводов, амплитуда и мощность нагрузки

    Чтобы определить правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра.Калибр провода - это размер провода, допустимая нагрузка - это количество электричества, которое может протекать по проводу, а мощность - это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .


    Типы проводов + использование. Видео от Neepawa GG

    Общие сведения об электрическом кабеле

    Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

    1. Типы электрических кабелей

    Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:

    • Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.
    • Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для светильников под открытым небом, насосов и т. Д.

      Кредит изображения: servicewire.com

    • Кабель с металлической оболочкой: Также известный как бронированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

      Изображение предоставлено: ncwhomeinspections.com

    • Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
    • Коаксиальный кабель: Коаксиальный кабель (иногда гелиаксиальный) имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
    • Неэкранированная витая пара: Как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
    • Ленточный кабель: Ленточные кабели часто используются в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
    • Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей. Они имеют тяжелый металлический сердечник с многослойной металлической оболочкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
    • Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.
    • Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
    • Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в цепях постоянного или низкочастотного переменного тока.
    • Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

    2. Код цвета кабеля

    Цветовая кодировка изоляции кабеля предназначена для определения активных, нулевых и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводов. В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными..

    3. Размер кабеля

    Размер кабеля - это калибр отдельных жил внутри кабеля, например 14, 12, 10 и т. Д. - опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле 3 проводов калибра 10. Заземляющий провод, если он есть, не обозначается этим номером, а обозначается буквой «G».

    Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям.Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

    Свяжитесь с нами

    Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

    Свяжитесь с нами

    Выявление и устранение проблем с домашней проводкой

    По оценкам Международного фонда электробезопасности (ESFI), ежегодно из-за проблем с электричеством возникает более 51 000 домашних пожаров.В среднем каждую неделю подвергается воздействию около 1000 домов. Большинство этих проблем возникает из-за какой-либо проблемы, такой как старая, плохо установленная или неисправная проводка. Проблема с электропроводкой должна быть немедленно устранена; но как именно выглядит неисправная или плохая проводка? Вы можете решить эту проблему самостоятельно или вам потребуется профессиональная помощь? Насколько опасна плохая проводка?

    В этом руководстве читатели узнают о некоторых типичных симптомах неисправной проводки. Вы узнаете, как определять и решать общие проблемы, связанные со старой проводкой.Мы обсудим разницу между алюминиевой и медной проводкой и вопросы безопасности, о которых должен знать каждый домовладелец.

    В вашем доме могут быть общие проблемы с электропроводкой, о которых вы можете даже не знать. Вот как лучше заметить признаки неисправной проводки и шаги, которые можно предпринять для ее устранения.

    Признаки проблем с электропроводкой

    Многие домовладельцы удивляются, узнав, что в их домах могут быть внешние признаки неисправной проводки. Однако, если вы не знаете, каковы симптомы или что искать, их можно легко проигнорировать или просто пропустить.В этом разделе мы исследуем и объясним некоторые из этих распространенных симптомов, их причины и способы их устранения.

    Если ваш дом демонстрирует некоторые следующие характеристики, у вас, вероятно, есть проблема с проводкой, которую необходимо решать как можно скорее. Вот что нужно искать.

    Горячие точки

    Одна относительно распространенная проблема, особенно в старых домах, - это нагретые электрические розетки. Следует понимать, что электрическая розетка никогда не должна быть горячей; если это так, это признак того, что что-то не так и требует немедленного решения.Вот шаги, которые необходимо предпринять:

    • Отключите все, что подключено к розетке.
    • Найдите цепь, которая управляет розеткой, и выключите ее.
    • Проверьте устройства, которые были подключены к розетке. Если в шнуре питания есть трансформатор, это может быть причиной перегрева розетки, хотя она никогда не должна быть горячей.
    • Дайте розетке остыть и снова включите автоматический выключатель.
    • Подключите предмет без трансформатора к шнуру питания.
    • Убедитесь, что розетка ранее не была перегружена.
    • Если розетка не нагревается повторно, проблема возникла из-за трансформатора в шнуре или из-за перегрузки.
    • Если розетка снова нагревается, выключите прерыватель и обратитесь к электрику.

    Горячая розетка возникает либо из-за типа или количества подключенных к ней предметов, либо из-за неисправной проводки или неисправной розетки. Если было установлено, что предметы, подключенные к розетке, не проблема, проводку или розетку необходимо заменить.

    Мерцающие огни

    Мерцающий свет может быть либо незначительной проблемой, которую можно просто исправить, либо признаком более серьезной проблемы. Давайте сначала рассмотрим некоторые распространенные, более легко устраняемые причины мерцания света.

    Если мерцание ограничено одной лампой или осветительным прибором, это может быть связано с тем, что лампочка не имеет прочного соединения со своим патроном. Убедитесь, что лампочка надежно закреплена. Если она все еще мигает, выключите лампочку и снимите ее. Убедитесь, что контакты не погнуты.Возможно, вам удастся подтянуть контакт в розетке. Замените лампочку и снова включите питание. Если он продолжает мигать, проблема может быть в шнуре питания или розетке. Это также может быть выключатель света, на котором со временем скопилась пыль или грязь. Быстрое включение и выключение света несколько раз может решить проблему. В противном случае, возможно, потребуется замена переключателя.

    Если мигает весь свет в комнате или во всем доме, возможно, напряжение в вашем доме колеблется.Это может произойти, когда в контурах установлен сток, например, когда запускается система отопления, вентиляции и кондиционирования воздуха или электрическая сушилка. Это также может быть из-за старой, плохо закрепленной или ненадлежащей проводки в доме. В случае мерцания во всем доме лучше всего обратиться к электрику. Они могут лучше всего определить причину неисправности - в домашней проводке или в автоматическом выключателе.

    Алюминиевая проводка

    Многие дома, построенные между 1965 и 1972 годами, были построены с использованием экономичной алюминиевой проводки.Хотя алюминий является отличным проводником электричества, он также может создавать опасность пожара. Подсчитано, что алюминиевая проводка более чем в 50 раз чаще вызывает возгорание, чем медная. Хотя это звучит настораживающе, важно отметить, что проблемы возникают не из-за алюминиевой проволоки. Проблема чаще всего возникает с соединениями между алюминиевой проводкой и розетками и выключателями, и даже в коробке выключателя. Со временем эти соединения могут ухудшиться, создавая опасность.

    Во многих случаях проблему можно значительно решить, если электрик заменит концы алюминиевых проводов медными. Затем медный провод надежно подключается к розеткам и переключателям, улучшая соединения и сводя к минимуму опасность возгорания.

    Как определить, есть ли в вашем доме алюминиевая проводка? Самый безопасный и простой способ - проверить, где кабели проходят через чердак или подвал в коробки выключателей. Алюминиевая проводка часто маркируется AL, ALUM или ALUMINIUM.

    Проблемы с алюминиевой проводкой сегодня не позволяют использовать ее в новой домашней проводке. Помимо повреждения во время установки или ремонта, он слишком легко расширяется и сжимается при нагревании и охлаждении, и, конечно же, у него есть проблемы с подключениями. Если в вашем доме вся алюминиевая проводка, ее должен проверить квалифицированный электрик.

    Жгучий запах

    Одним из признаков проблемы с электричеством или проводкой, который обязательно привлечет ваше внимание, является запах гари. Первоначальный запах мог быть запахом горящего пластика или резины.Часто это запах нагревающейся или обгоревшей изоляции провода от металлической проводки. Это также может быть запах расплавленного пластика от выключателя или розетки.

    Сначала вы захотите определить источник запаха, которым может быть недавно использованный выключатель или электрическая розетка. Отключите питание переключателя или розетки на автоматическом выключателе. Осмотрите место на предмет появления дыма, ожогов или следов ожога. Снимите крышку розетки или переключателя света и осмотрите ее на предмет повреждений или даже наличия пламени.Если есть сомнения, не бойтесь использовать в этом районе домашний огнетушитель. Если запах или дым не исчезнут, обратитесь в пожарную службу.

    Электрические нормы и правила разработаны для сведения к минимуму потенциальных возгораний в электрических коробках. Соединения в современных домах исключительно безопасны. Проблема часто возникает в старых домах и в домах, в которых на протяжении многих лет, возможно, проводился самостоятельный ремонт или «модернизация» электрической системы. Этот ремонт часто производится без учета передовых методов и норм.

    Обнаружив запах гари в доме, немедленно примите меры. Если есть сомнения в том, что проблема была благополучно решена, обратитесь к электрику и / или пожарным.

    Гибкие газопроводы с неправильным заземлением

    Гофрированные трубки из нержавеющей стали (CSST) и гибкие газовые линии создают некоторые особые проблемы, когда речь идет о потенциальных проблемах с домашней электропроводкой. Удары молнии и скачки напряжения могут потенциально создавать дыры в гибких газопроводах, если они не заземлены должным образом, что создает вероятность пожара и даже взрыва.

    Гибкие газовые линии должны быть профессионально установлены и заземлены. Другие электроприборы не следует заземлять через гибкие газовые линии или CSST.

    При профессиональной установке, правильном заземлении и соединении гибкие газовые линии и CSST доказали свою надежность и безопасность. Опять же, профессиональный электрик может проверить систему заземления в вашем доме для максимальной защиты от ударов молнии и скачков напряжения.

    Незаземленный может привести к ударам

    В зависимости от возраста вашего дома у вас могут быть розетки с заземлением или без него.Незаземленные розетки имеют два вертикальных паза, в то время как заземленные розетки имеют аналогичные пазы с закругленным третьим отверстием. Это третье отверстие служит портом заземления для электрического шнура. Этот порт заземления особенно важен при использовании с более крупной бытовой техникой. В случае удара молнии или скачка напряжения избыточная мощность может быть направлена ​​на землю через заземляющий провод, а не повредить прибор или систему электропроводки. Он также используется для минимизации рисков ударов.

    Дом только с двухконтактными розетками - признак того, что дом был построен до 1960 года.Это также признак того, что дом остро нуждается в обновлении электричества.

    Свободные розетки

    Существует множество потенциальных причин для незакрепленных розеток, и некоторые из них могут даже иметь разные определения. Это могут быть розетки, которые плохо удерживают контакты шнура питания, или розетки, которые физически не прикреплены к стене. Сначала вам нужно определить вашу проблему. При работе с любой настенной розеткой перед проверкой или заменой убедитесь, что питание отключено. После отключения питания можно безопасно приступить к поиску и устранению неисправностей.

    Если проблема заключается в том, что розетка не «захватывает» или не удерживает прочно контакты шнура питания, это означает, что контакты розетки изношены или повреждены иным образом. Хотя иногда можно добиться более надежного контакта, слегка раздвинув вилки вилки на шнуре питания вручную, долгосрочным решением является замена розетки. Часто это легко исправить, просто купив новую розетку и повторно подключив провода в положениях, на которых они были с предыдущей розеткой. Убедитесь, что соединения безопасны.

    Если вся розетка ослаблена, ее можно исправить, затянув установочные винты в верхней и нижней части розетки, которые входят в электрическую коробку, или даже просто затянув винт крышки на розетке, которая крепится к самой розетке.

    Поддельные наклейки UL

    В США Underwriter Laboratories Inc. (UL) применяет процесс сертификации для многих различных кабелей и проводов, используемых в электроприборах. Этот процесс гарантирует, что кабели устройства соответствуют стандартам UL и считаются безопасными.Наклейка UL на приборе является вашей гарантией того, что изделие электрически безопасно. Но что делать, если наклейка подделка?

    Знак UL обеспечивает ценность, и неудивительно, что при попытке продать дешевую или некачественную продукцию знак UL может быть ненастоящим. Хотя знак UL часто наносится на наклейку, он также может быть нанесен трафаретной печатью, напечатан или иным образом прикреплен к продукту. Вот четыре способа помочь определить, является ли знак UL законным.

    • Буквы U и L должны быть написаны с заглавной буквы, а буква U немного повышена до L.В кружке справа от буквы L должна быть крошечная буква «R». В противном случае следует беспокоиться о действительности знака.
    • Продукт также содержит 4-6-значный контрольный номер или номер выпуска.
    • Слово LISTED пишется заглавными буквами рядом с маленькой буквой «R» или под ней.
    • Короткая фраза идентифицирует продукт.

    Если какой-либо из этих элементов отсутствует или не соответствует описанию, этикетка UL может быть поддельной, а кабели - неисправными.

    Грязная проводка

    Беспорядочная проводка принимает разные формы и создает множество опасностей.Беспорядочная проводка может быть внешней, сеткой из проводов, кабелей и удлинителей, проложенных по полу и ковровому покрытию. Это может не только создать опасность пожара, но и стать причиной спотыкания. Любые шнуры должны проходить вдоль стены, а не через дверные проемы. Проверьте удлинительные шнуры и кабели на износ и отсутствие надежных торцевых соединений.

    Беспорядочная проводка может существовать и в стенах дома. Это особенно верно, когда дом старше и получал уведомления об обновлении на протяжении многих лет, иногда самодельные.Слишком часто при замене проводки старая проводка не удаляется. Это может вызвать замешательство, потенциальные потрясения и, возможно, даже пожары. Удаление старой проводки при ее замене - лучший способ устранить беспорядок в стене.

    Существует множество творческих и эффективных способов управления кабелями и удлинителями. Помимо разнообразных продуктов для управления электропроводкой, доступных в магазинах, есть еще несколько шагов, которые вы можете предпринять, чтобы сделать свой дом более безопасным.

    • Застежки-молнии: Они эффективно удерживают кабели, удерживая их вместе и туго натянутыми.Поместите стяжки через каждые два-три фута, чтобы провода не отделялись друг от друга.
    • Держатели для конских хвостов или резинки для волос: Используйте их как резинки для удержания кабелей и шнуров вместе. Тот факт, что они покрыты тканью, сводит к минимуму истирание шнуров, уменьшая вероятность их износа.
    • Завязки: Остатки завязок из хлеба и выпечки могут быть эффективным способом избавиться от шнуров. Они бесплатны и малоинвазивны.
    • Зажимы для папок: Зажимы для папок большего размера - это оригинальный способ укладывать кабели.Проденьте провода через большую часть зажима для папок, затем закрепите его на краю стола, чтобы они оставались на месте.

    Грязные кабели могут стать причиной пожара и споткнуться, а также привести к неприглядному виду. Слишком часто мы к ним привыкаем. Взгляните на свой дом свежим взглядом и устраните проблемы с кабелем, прежде чем они вызовут проблему.

    Грызуны

    Грызуны могут стать серьезной проблемой, когда дело доходит до домашней проводки, особенно если их не обнаруживают в течение длительного периода времени. Крысы и мыши часто ищут убежище от ненастной погоды или ищут источники пищи.

    Электропроводка привлекательна для грызунов, потому что она является привлекательным материалом для строительства гнезд. Медная проводка также помогает грызунам сохранять зубы острыми. Эти факторы, в свою очередь, приводят к созданию более эффективной проволочно-жевательной машины, и цикл продолжается.

    Проблемы с проводкой, связанные с грызунами, могут быть относительно очевидными. Провода будут изношенными или даже с очевидными признаками жевания. Настоящая проблема может заключаться в обнаружении пережеванных проводов в тех частях дома, где это может быть не так очевидно.

    Лучший способ предотвратить проблемы с электропроводкой от грызунов - сделать дом менее привлекательным. Это включает в себя ограничение участков, куда мыши могут проникнуть. Это также связано с ограничением источников легкодоступной пищи для грызунов. Поместите продукты в пакетах или коробках в пластиковые контейнеры и надежно закройте их.

    Есть также средства отпугивания мышей в виде спреев, которые можно использовать рядом с проводкой. Также можно использовать ловушки-приманки для мышей или звуковые средства отпугивания грызунов. Это может быть дорогостоящая модернизация, но для защиты проводки можно использовать металлический кабелепровод.

    Важно, чтобы проблемы с проводкой от грызунов были решены немедленно, и если проблема серьезна, вероятно, потребуется связаться со специалистом.

    Как решить общие проблемы с проводкой

    Многие проблемы с электропроводкой относительно распространены, и большинство из них могут быть решены либо домовладельцем, либо, конечно, профессионалом. Знание разницы между незначительной проблемой и существенным нарушением кода, а также уровней опасности, связанных с каждой из них, может помочь вам выбрать правильный путь к решению.

    От перебоев и открытых распределительных коробок до заделанных проводов и отсутствия розеток GFCI - вот некоторые распространенные проблемы с электропроводкой в ​​домах и шаги, которые можно предпринять для их решения.

    Зажим

    Частой проблемой, которая может вызвать проблемы с электричеством в доме, является чрезмерное освещение. Каждый осветительный прибор изготавливается с максимальной мощностью. Любые лампочки, помещенные в эти светильники, не должны превышать этих значений. Перегорание - это когда мощность лампы выше, чем у ее светильника.

    Самая большая проблема с перекрытием - это тепло. Лампочка будет пытаться потреблять электричество на максимальную мощность. Когда это превышает значение приспособления, оно может нагреть приспособление и провода до точки потенциального плавления и образования дуги. Эта дуга может вызвать пожар.

    Решение проблемы перекрытия лампы начинается с простого просмотра максимальной мощности любых светильников, которые вы используете, и проверки того, что мощность ламп не превышает этого номинала. Поскольку до 1985 года производители не требовали номинальной мощности, определение номинальной мощности более старых светильников может быть более трудным.В таких случаях лучше всего ограничить максимальную мощность лампы до 60 Вт.

    Если вы заметили, что шнуры лампы теплые или даже горячие, это может быть признаком перехлеста. Действия по устранению проблемы следует предпринимать быстро.

    Распределительная коробка без крышки

    Открытые электрические распределительные коробки могут быть обычным явлением в некоторых домах, обычно на чердаках или в подвалах. Эти открытые коробки обычно являются результатом поспешного обновления или ремонта. Крышка или винты могли быть неправильно размещены, или лицо, проводящее ремонт, может не полностью осознавать важную роль, которую могут играть эти крышки.Чем старше дом, тем больше вероятность того, что покрывала пропали с годами.

    Назначение распределительной коробки - служить «пересечением» проводов, где они соединяются друг с другом. Важно понимать, что каждое из этих соединений увеличивает сопротивление и уровень нагрева, даже если он минимален. Чем больше соединений в распределительной коробке, тем больше тепла может быть выделено. Распределительная коробка служит для удержания выделяемого тепла и является важным элементом безопасности.

    Крышки распределительной коробки

    также помогают предотвратить повреждение проводов грызунами и минимизировать загрязнение от грязи и пыли. Крышка может предохранять изоляцию от контакта с электрическими соединениями и минимизировать попадание влаги на провода. Они также могут служить барьером от случайного контакта домовладельца с соединением, что создает опасность поражения электрическим током.

    Распределительные коробки без крышки выглядят некрасиво и могут только создать проблемы. Пожалуй, самое главное, это простое и недорогое решение, сделанное своими руками.Составьте список открытых распределительных коробок и их типов. Снимки каждого из них в вашем доме или хозяйственном магазине могут помочь вам получить правильные обложки. Отключите питание цепей, проверьте соединения и замените крышки. Несколько долларов и час или два могут сделать ваш дом более электрически безопасным.

    Огни мерцают в ветреную погоду

    Быстрое мерцание ваших огней при включении основного устройства можно считать относительно нормальным и не серьезным беспокойством.Однако, когда такое мерцание происходит в ветреную или штормовую погоду, это может быть проблемой.

    Во время шторма или сильного ветра линии электропередач могут трястись, дребезжать и подвергаться скачкам от ударов молнии. Подача электроэнергии по основным линиям электропередачи в дом может прерываться на короткое время или дольше. В некоторых случаях свет может просто мерцать.

    Если ваш дом - единственный в вашем районе, где возникают такие проблемы, проблема может заключаться в том, где к вашему дому подключается электричество.Если проблема затрагивает весь ваш дом, возможно, проблема связана с панелью автоматического выключателя.

    Однако если проблема мерцания огней ограничена полом или отдельными комнатами в вашем доме, это может быть другая внутренняя проблема в доме. Проверяйте комнату за комнатой и розетку за розеткой, чтобы попытаться локализовать проблему. Обратите внимание, работает ли основное устройство или работает ли система отопления, вентиляции и кондиционирования воздуха, когда возникает мерцание. Все это может дать ключ к разгадке потенциальной проблемы и указать на решение.

    Когда мерцание света во всем доме происходит во время шторма или сильного ветра, это может рассматриваться как проблема высокого уровня опасности, и вы можете обратиться в свою коммунальную компанию и, возможно, к электрику. Вы можете предоставить им полезную информацию о появлении мерцания, чтобы помочь им локализовать проблему.

    Слишком мало точек

    Большой проблемой для многих домовладельцев является то, что в их домах слишком мало электрических розеток. Эта проблема часто решается с помощью ответвителей питания, удлинителей и удлинителей.Это могут быть простые, доступные и эффективные решения, если следовать нескольким простым рекомендациям.

    • Разветвители питания предпочтительнее удлинителей, когда расстояние является проблемой.
    • Не накрывайте удлинители или разветвители питания чехлами, подушками или ковровым покрытием.
    • Разветвители питания и удлинители могут выделять тепло. Если прятать их под мебелью, это может усилить тепло и создать опасность возгорания.
    • Не натягивайте удлинители и удлинители.
    • Никогда не подключайте к удлинителю силовые приборы, например обогреватели.
    • Ни в коем случае не прокладывайте удлинительные шнуры или кабели удлинителя через проезжие части или дверные проемы.

    Если в вашем доме очень мало розеток, возможно, пришло время подумать о модернизации. Наряду с более безопасным и менее загроможденным жилым пространством вы можете обнаружить, что дополнительные розетки обеспечивают исключительное удобство, особенно при добавлении настенных розеток с USB-портами. Этот проект лучше всего доверить профессионалам.

    Нет GFCI

    До появления розеток прерывателей цепи замыкания на землю (GFCI) около 800 человек умерли от поражения электрическим током в домашних условиях.Сегодня количество таких смертей сократилось на 75%. Очевидно, что торговые точки GFCI спасают жизни. Они также могут снизить риск разрушительных пожаров в доме и особенно ценны в тех частях дома, где присутствует вода, таких как ванная комната или кухня.

    GFCI встроен в саму розетку. Обычно это определяется меткой GFCI и / или красным переключателем сброса, расположенным в центре розетки, между двумя розетками. GFCI быстро определяет изменения в мощности, поступающей на любое подключенное к нему электрическое устройство, и немедленно отключает это питание.Это эффективно, когда небольшой электрический прибор, электрический фен или бритва вступает в контакт с водой, так как это может предотвратить удары током и возможное поражение электрическим током.

    В вашем доме должны быть розетки GFCI, по крайней мере, в ванных комнатах, кухнях и на открытом воздухе, особенно возле источников воды, таких как краны. Их можно относительно легко модернизировать, если домовладелец обладает некоторыми базовыми навыками и может следовать указаниям.

    После приобретения заменяемых розеток GFCI необходимо отключить питание помещения и стандартной розетки, которая заменяется.После отключения розетки и следования инструкциям по подключению, прилагаемым к новой розетке для замены GFCI, ее следует вкрутить в электрическую коробку и накрыть. Затем можно восстановить питание и проверить розетку.

    Если вам неудобно работать с электричеством или выполнять ремонтные работы, обратитесь к подрядчику по электрике. Добавление розеток GFCI - недорогой способ обновить домашнюю проводку и повысить безопасность. Их можно приобрести примерно по 10 долларов за штуку.

    Панель с замком

    Электрическая панель с проводным подключением - это панель, в которой больше цепей, чем она предназначена для обслуживания. Проблему можно решить, заменив ее на плату большего размера или добавив боковую панель.

    Несмотря на то, что опасность перешитой панели может быть минимальной, это обычно считается проблемой нарушения кодекса и, вероятно, станет проблемой, если дом будет продан и домашний инспектор заметит проблему. Каждая схема должна быть четко обозначена и иметь свое место на панели.

    Провода с заколкой в ​​спину

    Вставка проводов в розетки и выключатели была общепринятой практикой, которая часто использовалась в 1970-х и 1980-х годах, и с тех пор не одобрялась качественными подрядчиками по электрике. Обратный удар - это когда концы нейтрального или горячего провода обрезаются изоляцией, а оголенные провода вставляются в заднюю часть розетки. Кажется, что отверстия «цепляют» провода на месте. Хотя удары в спину сделали установку проще и быстрее, со временем она оказалась менее надежной, чем прикрепление проводов к винтовым разъемам.С тех пор было показано, что такая практика увеличивает опасность пожара.

    Чтобы проверить, не задели ли вы розетки, отключите питание цепи с помощью блока выключателя. Снимите розетку со стены. Если в его заднюю часть вставлены провода, значит, его следует заменить на розетку с винтовыми разъемами. Обычно это можно сделать как самостоятельный проект, но если у вас есть какие-либо проблемы, обратитесь к профессионалу.

    Оценка безопасности старой электропроводки

    Один только возраст не должен быть единственным фактором, определяющим, является ли система электропроводки безопасной или устаревшей.Некоторые электромонтажные изделия, например, алюминиевая проводка и розетки с заостренными штырями, могут быть не слишком старыми, но все же требуют внимания. Также необходимо учитывать, как изменились их собственные потребности в электричестве с годами, и достаточно ли их обеспечивает дом.

    В этом разделе мы покажем, как лучше определить старую проводку в доме. Мы покажем вам, на что следует обратить внимание при определении возраста старой проводки, и выясним, почему заземление является таким важным фактором безопасности вашей проводки.

    Определение старой проводки

    В вашем доме есть несколько подсказок, указывающих возраст проводки. Знание того, что нужно искать и что это означает, может помочь вам сузить кругозор вашей электрической системы. Также будет указано, когда и какие ремонтные работы и обновления были выполнены ранее. Вот несколько советов по выявлению старой проводки.

    • Проводка с ручкой и трубкой: Это самая старая проводка, которая встречается в домах, часто в домах, построенных до 1940 года. Для этого используются изолирующие ручки, трубки и отдельные участки горячей и нейтральной проводки.Из-за возраста и загрязнения может быть трудно определить разницу между горячим и нейтральным проводами. Он не заземлен и должен быть удален и заменен.
    • Проводка с оболочкой: Используемая в строительстве до 1948 года, это проводка, покрытая свинцом, и ее следует снимать и заменять, поскольку она опасна с точки зрения электричества и из-за содержания в ней свинца.
    • Электропроводка с жесткой резиновой оболочкой: Используемая в жилищном строительстве в период с 1950 по 1980 год изоляция часто разрушается и создает опасность искрения и пожара.Эта проводка потенциально достаточно рискованна, поэтому ее следует профессионально проверять / тестировать каждые несколько лет.
    • Проводка освещения из ПВХ без CPC: Используемая в основном в 1970-х годах, это проводка, которая не заземлена с помощью защитного проводника цепи и больше не считается приемлемой в конструкции. Однако, если он в хорошем состоянии и прикреплен к приспособлениям класса II, он может оставаться на месте.
    • ПВХ черный и красный: Это кабели ПВХ с красными и черными жилами и неизолированным медным заземлением.Это одна из самых современных проводок, используемых в строительстве с 1980 года. Пока установка и модификации были выполнены правильно, не должно быть никаких опасений по поводу этой проводки.

    Электрик сможет быстро определить возраст проводки и даже проверить целостность изоляции.

    Без земли

    Насколько важно, чтобы ваш дом и его электропроводка были правильно заземлены? Если заземление отсутствует или плохое, вы можете в конечном итоге служить этим заземлением, а это означает, что вы больше подвержены ударам током или даже удару током.

    С годами мы все больше осознаем ценность твердого заземления для отвода паразитного и / или высокого напряжения на землю, а не через приборы и схемы. Учитывая количество дорогого электронного оборудования в современных домах, оно более ценно, чем когда-либо. Короче говоря, если ваш дом не заземлен должным образом, вы подвергаете риску свою семью, дом и электронику.

    Чтобы определить, заземлены ли розетки в вашем доме, посмотрите, есть ли у них три контакта.Третий контакт указывает на то, что розетка заземлена. Даже если одна розетка заземлена, это не обязательно означает, что все розетки заземлены. Вам нужно будет проверить заземление каждой розетки с помощью тестера цепей.

    Простой тестер цепей прост в использовании. Вставьте зонд с красной проводкой в ​​меньшую вертикальную щель розетки и большую щель розетки. Если он горит, розетка заземлена. Если он не загорается, поменяйте местами датчики. Если при этом загорается индикатор, значит, он заземлен проводами наоборот.Если по-прежнему нет света, розетка не заземлена. Конечно, если вам неудобно проверять что-либо электрическое, обратитесь к профессионалу. Профессионал также может определить, достаточно ли заземлен ваш дом.

    Можно ли сохранить старую проводку?

    За исключением старой проводки с ручкой и трубкой, большую часть старой проводки можно оставить в эксплуатации, если она по-прежнему сохраняет свои изоляционные свойства, соединения надежны, а любой ремонт или модернизация были выполнены должным образом. В интересах домовладельца заменить старую проводку с ручкой и трубкой, а также заменить старые коробки предохранителей на автоматические выключатели, особенно если предохранители рассчитаны на 30 ампер и более.

    При наличии старой проводки ее может проверить электрик, который измерит изоляционные характеристики, правильно ли она заземлена и надежны ли соединения. Чем старше проводка, тем важнее может быть проверка.

    Когда заменять старую проводку

    Когда следует заменять старую проводку? Первым делом всегда должна быть безопасность. Следует заменить старую проводку, если она создает потенциальную опасность поражения электрическим током или возгорания. К таким ситуациям относятся:

    • Использование старой ручки и проводки трубки
    • Электропроводка старше 30 лет
    • Электропроводка, не прошедшая испытания на эффективность изоляции
    • Если освещение часто мерцает
    • Хрупкая проводка
    • Автоматические выключатели часто срабатывают
    • Незаземленная проводка
    • Проводка настолько запутанная и беспорядочная, что создает опасность

    Кроме того, домовладелец может рассмотреть возможность замены или модернизации проводки, если проводка больше не отвечает его потребностям или создает неудобства.К таким ситуациям относятся:

    • Чрезмерное использование удлинителей или удлинителей
    • Неудобные настенные электрические розетки
    • Недостаточно электрических служб, выключателей или розеток для сегодняшних нужд

    Замена существующей проводки - занятие не из дешевых, но оно может принести большие дивиденды в плане безопасности и удобства. Возможно, вам не придется заменять или обновлять проводку, но, возможно, стоит подумать об этом.

    Преимущества перехода на медную проводку

    Модернизация вашего дома до современной медной проводки имеет множество преимуществ, наиболее важным из которых является проверенный и безопасный проводник электричества.Поскольку он обладает высокой проводимостью, он эффективен даже при длинных участках проводки, а соединения обеспечивают минимальное сопротивление.

    Хотя медь стоит недешево, она определенно более доступна, чем другие металлы с аналогичной проводимостью, такие как золото и серебро. Медь также эластична и гибка, что делает ее достаточно пластичной для использования в различных обстоятельствах, когда требуются проводка и электрические соединения.

    Еще одним аспектом, который делает медь ценной в электропроводке, является ее термостойкость.Наконец, медная проводка зарекомендовала себя как надежный и проверенный выбор, когда речь идет о безопасности и надежности. Это дает домовладельцам больше уверенности и спокойствия. Когда дом указывается как особенность, он может повышать ценность и служить аргументом в пользу продажи дома на рынке.

    Различия между алюминиевой и медной проводкой

    Благодаря своей проводимости и надежности медь всегда считалась стандартом для электропроводки. Алюминий широко использовался в 1970-х годах, а из-за роста стоимости меди в 1990-х годах его использование возобновилось.Вот преимущества и недостатки каждого из них.

    • Преимущества медной проводки: Медь обладает высокой проводимостью, гибкой, термостойкой и надежной. Его чаще всего выбирают профессионалы.
    • Недостатки медной проводки: Медная проводка может быть дорогостоящей, особенно при выполнении полной замены проводки. Медь также физически тяжелее, и ее сложнее установить, особенно при длительных пробегах.
    • Преимущества алюминиевой проводки: Алюминиевая проводка значительно дешевле медной.Он гибкий и легкий. Это преимущество, в частности, для установок с длительным сроком эксплуатации.
    • Недостатки алюминиевой проводки: При неправильной установке алюминиевая проводка может создать больший риск возгорания. Поскольку он легче нагревается и охлаждается, качество изоляции со временем может ухудшиться, а соединения ослабнут. Это может создать опасность искрения, поражения электрическим током и пожара.

    В случае финансовой целесообразности медная проводка считается первым выбором профессионалов в области электротехники.

    Как безопасно удалить и утилизировать старую проводку

    Для безопасной утилизации проводов в старом доме необходимо знать разницу между электрическим кабелем и проводом, кабельной антенной или коаксиальным кабелем кабельного телевидения, идентифицирующими старые домашние телефонные провода.

    Телефонные кабели или провода: Сегодня во многих домах больше не используются проводные телефоны, но провода остались. Если вы захотите очистить эти провода, это можно сделать безопасно, поскольку они не содержат питания. Обычно это более тонкие кабели с резиновым покрытием светло-серого цвета.Внутри они содержат очень тонкие разноцветные провода. Удалите старые телефонные розетки и / или найдите кабель, проходящий через потолок чердака или подвала. Начните разрезать и протягивать телефонные провода через стены. В большинстве случаев, если они не были частью первоначальной конструкции, любое место, где они могут быть физически установлены, будет видно.

    Старая электропроводка: Крайне важно убедиться, что старая электропроводка больше не используется, прежде чем снимать ее.Несоблюдение этого может привести к поражению электрическим током или возгоранию. После того, как старая неиспользуемая проводка будет четко идентифицирована, удалите ее из любых соединений, включая розетки, выключатели и розетки. Провода обычно лучше доступны в подвальном потолке или на чердаке. Полностью удалить старую электропроводку может быть сложно, потому что много раз она была частью первоначальной конструкции, когда стены были открыты. Их часто прикрепляли до того, как штукатурка или стеновая плита были наложены на место.

    Коаксиальный кабель антенны или кабельного телевидения: Это толстый кабель с черным экраном, который часто проходит из комнаты в комнату в доме, соединяя телевизоры с внешней антенной или местной кабельной системой.Их можно удалить, отрезав концы разъемов в каждом месте, удалив все разветвители, которые могут быть в «сети», и протянув кабели через стены.

    Электропроводку, особенно содержащую медь, следует утилизировать или даже продать в лом. Удаление старой неиспользуемой проводки должно быть частью любого проекта модернизации или изменения проводки, чтобы предотвратить опасность путаницы в будущем.

    Сделай сам или нанять подрядчика?

    Понимание основ электричества и того, как работает домашняя система электропроводки, может иметь большое значение для создания уверенности в том, что делает все своими руками.При этом на карту поставлено гораздо больше в замене проводки, чем в замене кухонного шкафа. В конце концов, шкаф не сотрясет вас, не ударит током или не вызовет разрушительный пожар.

    Итак, когда вам следует попробовать выполнить электрический проект самостоятельно, а когда вам следует связаться с профессионалом? Ответ может заключаться в том, что у вас возникнет чувство дискомфорта по поводу проекта. Возможно, вы захотите начать с относительно простой замены розетки или переключателя. Всегда проверяйте, отключено ли питание цепи, с которой вы работаете.Обратитесь за помощью к более опытному другу или родственнику. По мере того, как вы узнаете, ваш страх перед работой с электропроводкой может уменьшиться, хотя здоровое уважение к электричеству всегда полезно поддерживать. Вы можете получить высшее образование, чтобы научиться устанавливать потолочный вентилятор или встраиваемое освещение.

    Однако в какой-то момент даже уверенный в себе домашний мастер захочет обратиться к профессиональному подрядчику по электрике, особенно для проекта электромонтажа всего дома или установки 220-вольтного соединения. Оставайтесь в своей зоне знаний и комфорта.Нет ничего постыдного в том, чтобы просить о помощи.

    Электробезопасность

    Хотя вам не нужно бояться работы с электричеством, каждый должен с уважением относиться к его возможностям. Он может не только вызвать шок, привлекающий внимание, но и стать причиной поражения электрическим током и пожара с повреждением имущества. Если вы не знаете, что делаете, обратитесь к профессионалу.

    При этом, если вы чувствуете уверенность в своих знаниях и навыках, вы все равно хотите предпринять обычные шаги, чтобы защитить себя.Это включает в себя отключение питания переключателем, автоматическим выключателем, а затем тестирование цепи для проверки отсутствия питания. Этот простой процесс будет иметь большое значение для вашей безопасности при работе с электричеством и проводкой.

    При работе с электричеством обязательно используйте изолированные инструменты с прорезиненными или иными изолированными ручками. Сюда входят отвертки, кусачки, плоскогубцы и плоскогубцы. Изолированные перчатки могут обеспечить защиту от острых концов проводки и ударов.Повышенное внимание к вашей безопасности может укрепить уверенность при работе с электричеством.

    Электромонтажные работы своими руками

    Электромонтажные работы своими руками помогут вам сэкономить деньги, так как они помогут вам обновить ваш дом. Вот некоторые из наиболее распространенных проектов, которые вы можете сделать своими руками.

    • Переключатели для модернизации: Переход с простого переключателя на кулисный или диммерный - просто. После отключения питания переключателем и автоматическим выключателем снимите крышку переключателя и выключите его из настенной коробки.Удалите провода и держите их отдельно друг от друга. Установите новый переключатель, следуя прилагаемым инструкциям, вставьте устройство обратно в настенную коробку и переустановите. Снова включите питание цепи и проверьте. Если он работает правильно, установите крышку переключателя на место.
    • Замена розеток: Как и замена выключателей света, замена розеток является относительно простым процессом. Отключите питание цепи, снимите старую розетку и замените ее новой. Верните питание и верните выключатель крышки, если он работает правильно.
    • Добавьте потолочный вентилятор: Хотя это немного сложнее (и тяжелее), заменить потолочный светильник на вентилятор можно всего за час или два. Обычно это выполняется двумя людьми, и необходимо соблюдать меры предосторожности с автоматическим выключателем.
    • Заменить старые осветительные приборы: Замена старого освещения на более современное - еще один простой проект «сделай сам», если вы просто будете соблюдать меры предосторожности и инструкции. Во многих случаях это вопрос удаления и замены.

    Не позволяйте страху помешать вам расширить свои возможности DIY.Проводите исследования, используйте подходящие инструменты, при необходимости обращайтесь за помощью и уважайте электричество. Вы можете быть удивлены тем, что вы можете сделать.

    Начни сегодня

    Вас беспокоит, что свет слишком часто мигает? Вы обеспокоены тем, что проводка в вашем доме небезопасна или не соответствует требованиям? Может ли установка новой розетки с портом USB сделать вашу жизнь более удобной? Возможно, пришло время проявить это здоровое уважение к электричеству, чтобы начать исследовать, на что вы можете быть способны. По крайней мере, вы сможете составить список желаний, который может включать в себя очистку старой проводки и выполнение некоторых обновлений, даже если это означает получение профессиональной помощи.

    Что добавит новое освещение к внешнему виду вашего дома? Будет ли полезна новая или две розетки в нескольких комнатах? Начните сегодня и наслаждайтесь безопасностью, мощностью и удобством обновления вашей электрической системы.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
