Как начертить дом — пошаговая инструкция, особенности и рекомендации

19 Ноября, 2018
Разное
Natali Mikhaelis

Решили построить собственный дом? Подобный процесс является невероятно сложным, однако игра, безусловно, стоит потраченных свеч. Любое строительство должно начинаться с грамотной планировки здания. В XXI веке она может быть составлена на компьютере, листе бумаге или быть сделана в виде 3D-модели. Каждый из вариантов имеет как свои достоинства, так и недостатки. Однако в нашей статье мы поговорим о самом простом и надежном способе – составлении чертежей на бумаге. Так как же начертить дом?

Детали будущего макета

Прежде чем начать проектировать дом и переносить свои задумки на лист бумаги, необходимо определиться с некоторыми нюансами, которым будет или не будет соответствовать наше строение. Это делается для того, чтобы в ходе планирования архитектор не совершал слишком много ошибок, решив добавить, например, пару лишних комнат после того, как уже будет нарисована крыша.

Итак, чтобы начертить план дома самому на компьютере или на листе бумаге, необходимо учитывать следующие нюансы:

количество этажей, которые будут присутствовать в строении;
нужен ли санузел для второго и последующих этажей;
будет ли находиться под крышей мансарда;
предусмотрен ли в здании гараж;
какой должна быть крыша;
сколько будет комнат;
будет ли подвал.

И это лишь основные нюансы, которым должен следовать архитектор при планировке дома. В последующем у вас могут возникнуть и другие вопросы во время планировки: нужен ли дому балкон, терраса, лоджия и так далее.

Определяемся с площадью

Если вы решили начертить дом правильно, то вам необходимо заранее прикинуть общую площадь помещения, которая напрямую зависит от количества потенциальных жильцов. По современным строительным меркам на одного человека должно выделяться не менее 12 квадратных метров свободного пространства. Этот показатель может быть и больше, если финансы вам позволяют построить большой дом. Поэтому во время проектировки сначала необходимо рассчитать минимальное количество свободного пространства, которое вам понадобится. Например, ваша семья состоит из 5 человек, соответственно минимальное количество свободного места должно составлять 60 квадратных метров. Делим это число на количество желаемых комнат – гостиная, три спальни, кухня и ванная комната. То есть средняя площадь комнат должна равняться минимум 10 квадратным метрам. В этом случае всем членам вашей семьи будет в доме комфортно.

Рисуем периметр

Наконец, можно приступать к проектированию. Если вы хотите начертить план дома на компьютере, а не на листе бумаге – то это ваше право. Современные технологии позволяют значительно быстрее и эффективнее рисовать чертежи, ведь в случае ошибки достаточно будет просто нажать кнопку отмены, а не перерисовывать план на новом листе или долго стирать графит ластиком. Если же вы все-таки решили действовать по старинке, то рекомендуется взять большой лист бумаги, чтобы у вас не возникло проблем с нехваткой места. В этом случае лучше перебор, чем недобор.

Итак, для начала необходимо начертить периметр дома. Он должен учитывать общую площадь помещения и расположение входной двери. Подобный этап работы необходимо проводить с предельной аккуратностью, поскольку даже малейшая ошибка в расчетах может привести к непригодности всего чертежа для планирования. Чтобы вам было удобно, рекомендуется подобрать правильное масштабирование. При использовании ватмана будет вполне уместно взять за 1 метр реального пространства 10 сантиметров нарисованного. Если же вы проводите работу на листе формата А4, то этот показатель уменьшается вдвое. Если вы решили спроектировать еще и второй этаж, то делайте это на отдельном листе бумаги, чтобы не запутаться. Только обязательно подпишите чертежи.

Чертим внутренние стены

Как начертить проект дома, чтобы потом не возникло проблем при постройке? Грамотно расположите все межкомнатные стены в помещении. Данный этап планирования подразумевает схематичное изображение всех комнат путем нанесения на чертеж межкомнатных перегородок – внутренних стен. Не забудьте во время этого процесса учитывать общую площадь дома и площадь каждой комнаты по отдельности. Например, если вы хотите построить ванную комнату с площадью 8 квадратных метров, то на рисунке она должна выглядеть как прямоугольник со сторонами 4 и 2 или 3,2 и 2,5 сантиметра.

Также многие забывают о включении в чертеж небольших помещений, таких как подсобка для стиральной машинки, кладовая или помещение для газового котла, в результате чего потом приходится переделывать весь рисунок. Поэтому рекомендуется перед планировкой межкомнатных перегородок составить список всех комнат на листе бумаги.

Окна и двери

Чтобы начертить дом самому, вовсе не обязательно несколько лет учиться в высшем учебном заведении на архитектора. Достаточно лишь следовать инструкции, которую мы вам предоставим. Итак, после нанесения на чертеж всех стен необходимо правильно изобразить входную и межкомнатные двери, а также нарисовать окна. Двери могут отличаться размером, и это необходимо указать в планировании. Например, входная дверь значительно превосходит в размерах ту, которая ведет в туалет.

Дверь нарисовать очень просто. Достаточно будет стереть резинкой часть стены, нарисовать небольшую линию, перпендикулярную стенке, после чего соединить край с другой стеной, тем самым схематично показывая, как именно будет открываться дверь. Окна же рисуют еще проще. Нужно лишь провести две полоски на краях стены, как будто вы изображаете отрезок на прямой.

Детали интерьера

Как сделать на чертеже дома несколько объектов интерьера? Если вы используете программу на компьютере, то достаточно будет найти вкладыш с шаблонами и перетащить нужные из них на рисунок. В остальных случаях придется изобразить все вручную. Можно использовать те же самые шаблоны, нарисовав их на листе бумаги. Особое внимание в этом случае стоит уделить санузлу, поскольку унитаз, раковина и ванна должны располагаться в непосредственной близости к канализации. Чем компактнее вы их расположите, тем меньше труб придется потратить при строительстве. Не обязательно, чтобы детали были нарисованы профессионально. Главное, чтобы вы сами понимали, что и где находится.

Рисуем мебель

Как начертить чертеж дома, чтобы получить от него максимальное представление будущей постройки? Попробуйте добавить еще несколько объектов, например: диван, обеденный стол, книжный шкаф и так далее. Так вы сможете понять приблизительные масштабы вашего дома, а также будете знать, какую мебель вам придется закупить в будущем. Не стоит вдаваться в мелкие детали слишком подробно, поскольку они будут лишь мешать чертежу. Достаточно будет схематично изобразить телевизор в виде небольшого прямоугольника, который стоит на прямоугольнике чуть побольше – столе.

Планировка двора

После того как вам удалось начертить схему дома, переходим к следующему этапу планирования – чертежу дворовой местности. Для этого не потребуется использовать большое количество подробностей. Достаточно будет обозначить подъездную дорожку для машины, крыльцо и гараж. Однако не забудьте соблюсти все пропорции с вашим домом и учесть общую площадь участка, чтобы во время строительства вам хватило места.

Подписываем название комнат

Если вы решили начертить проект дома на компьютере, то для этой цели достаточно будет выбрать вкладку с текстовым окном и установить необходимый шрифт. В случае ручной работы лучше всего воспользоваться черной гелевой ручкой. Необходимо подписать назначение каждой комнаты, чтобы планом было удобно пользоваться не только вам, но и людям, которые будут на вас работать. Однако чтобы надписи не занимали большого объема на листе бумаги, рекомендуется использовать аббревиатуры, например, ТК – туалетная комната.

Раскрашиваем комнаты

После нанесения надписей закрашиваем предметы мебели и бытовые объекты фломастером, чтобы они как-то выделялись и отличались друг от друга. Для шкафа и деревянного обеденного стола лучше всего использовать коричневый цвет, а крыльцо можно закрасить серым, поскольку в большинстве случаев оно будет выложено плиткой или залито цементом. Лужайка с травой штрихуется зелеными полосами, а для окон идеально подойдет голубой цвет.

Как начертить дом в программе

Безусловно, крупные строительные компании на сегодняшний день используют специальные компьютерные программы, предназначенные для проектировки домов. Все они имеют не только различные функции и интерфейс, но и сложность использования, поэтому для новичка рекомендуется выбрать что-нибудь попроще. Внизу вы найдете список наиболее актуальных программ, позволяющих с легкостью спланировать практически любой дом по заданным параметрам.

Google Sketch Up. Отличительной чертой программы является ее универсальность и возможность добавлять к проекту самые различные детали. В ней вы сможете не только составить чертеж, но и увидеть реалистичное 3D-изображение того здания, которое хотите построить, используя для макета различные материалы. Чтобы новичку было легче разобраться с компьютерной программой, в нее было загружено большое количество обучающего материала. Современный дизайн позволяет добавлять к макету огромное количество мельчайших элементов, которые были разработаны другими пользователями, например старинный стул или эксклюзивный диван.
Floor Plan 3D. С помощью данной разработки можно за считаные минуты сделать планировку частного дома. Также в качестве дополнительной функции имеется возможность просмотреть трехмерную модель получившегося изображения. Еще в программе вы найдете огромное количество разнообразных мелочей, которые позволят обставить интерьер будущего дома, как вам только вздумается. С помощью Floor Plan 3D вы также сможете подсчитать необходимое количество строительного материала и финансовые расходы.
Autodesk. Пожалуй, это самая известная программа в своем роде. Большинство профессиональных архитекторов и планировщиков-любителей используют именно ее, поскольку она отличается удобным интерфейсом и огромным количеством функций. Отличительной чертой данной разработки является возможность работать сразу с несколькими файлами. А важнейшее положительное качество программы – возможность создавать объекты произвольной формы, что позволяет полноценно использовать во время проектирования свою фантазию. Причем имеется возможность незамедлительно просмотреть созданный объект в 3D.

Это далеко не полный перечень программ, которые используются для планирования домов, однако их функций вполне должно хватить большинству архитекторов. Они идеально подойдут для планировки как загородного дома, так и небольшой квартиры в центре города.

Заключение

В завершение хотелось бы поделиться с вами небольшим обучающим видеороликом, в котором мужчина также доходчиво объясняет, с чего лучше всего начать планировку дома, и показывает все на примерах. Подобная информация будет полезна новичкам, однако и профессионалы могут воспользоваться ей, чтобы закрепить свои знания.

Как видите, чтобы начертить дом своими руками, вовсе не обязательно обладать талантом к проектированию и особыми знаниями. Достаточно будет взять лист бумаги и карандаш, после чего следовать инструкции, приведенной в нашей статье. Самое главное, что должен учитывать проектировщик во время составления чертежей, – соблюдение всех необходимых пропорций. Даже малейшая ошибка может привести к тому, что линии не сойдутся, а места для другой комнаты не хватит. Поэтому обязательно используйте линейку и выберите для себя определенное масштабирование. В этом случае составить качественный план дома не составит труда.

В какой программе начертить план дома

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
Черчение начинается с проведения осей, показывающих центр капитальных стен.

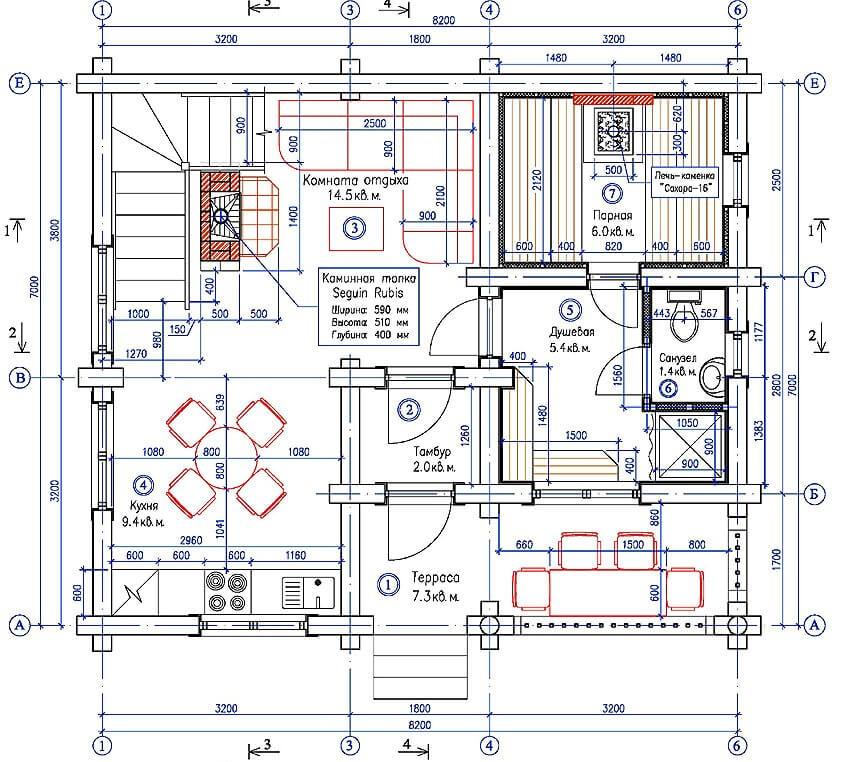

Пример чертежа фасада дома и планировки

Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.

Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.

Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

Пример экспликационного номера помещений

На плане дома показываются:

На начерченном плане показываются сделанные ранее замеры.

В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

Перегородок;
Оконных проемов;
Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

Первый — экспликационный номер;
Второй — название помещения;
Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам.

Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения. Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

Возможность проектирования домов любой этажности;
Все вычисления нужных площадей происходят в автоматическом режиме;
Абсолютная точность;
Большой ассортимент строительных материалов, разнообразие текстуры;

Проектирование ландшафтного дизайна;
Добавление декоративных деталей;
Современный дизайн комнат;
Типовые библиотеки;
Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

Нарисовать план дома;
Показать его внутреннее строение;
Определить дизайн интерьера;
Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

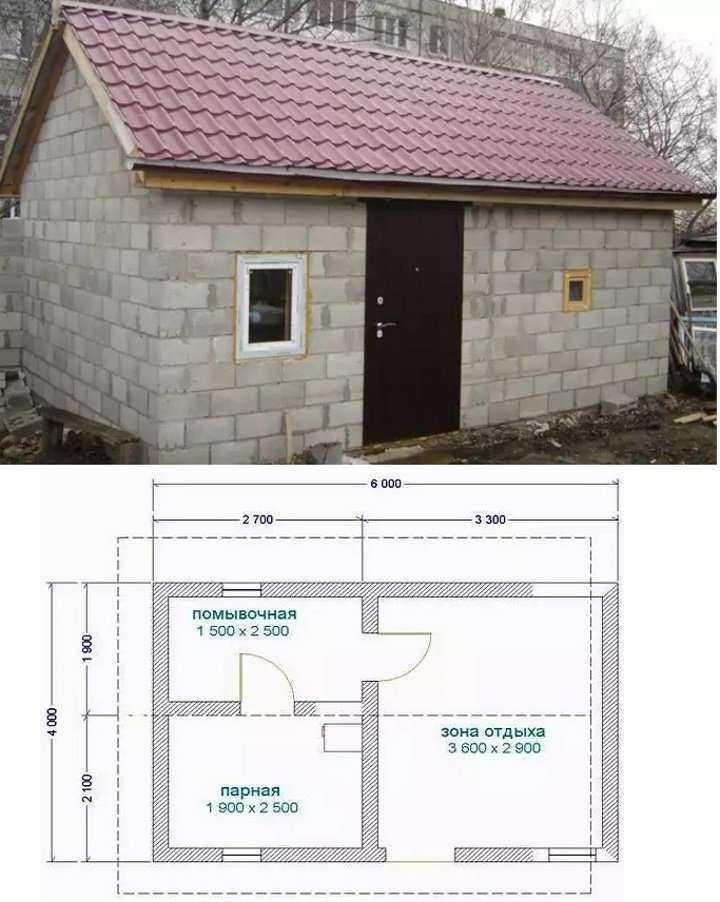

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

Определить все необходимые размеры;
Показать середину осей капитальных стен;
Нарисовать перегородки внутри комнаты;
Наметить месторасположения окон, а также дверных проемов;
Обозначить местонахождение функционального оборудования:

Ванной 4 метра;
Туалета;
Газовой плиты;
Водопровода;
Вентиляции;
Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Несущие стены;
Другие, не столь важные, стены отмечаются пунктирной линией;
Двери;
Оконные проемы;
Подвод воды;
Систему канализации;
Вентиляцию;
Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

Так выглядит планировка и интерьер дома
