Гибкая черепица – как укладывать своими руками? Ответ здесь!

Гибкая черепица, которую также называют битумной, является неоспоримым лидером среди современных кровельных материалов. Пользуясь большой популярностью в малоэтажном строительстве, она прекрасно подойдет для отделки кровли жилого дома или любого другого строения на участке. У битумной черепицы есть множество преимуществ, которые обусловлены ее эксплуатационными качествами. Итак, в сегодняшней статье мы расскажем, чем хороша гибкая черепица – как укладывать этот кровельный материал, как сделать все правильно и не совершить ошибок. Но обо всем по порядку.

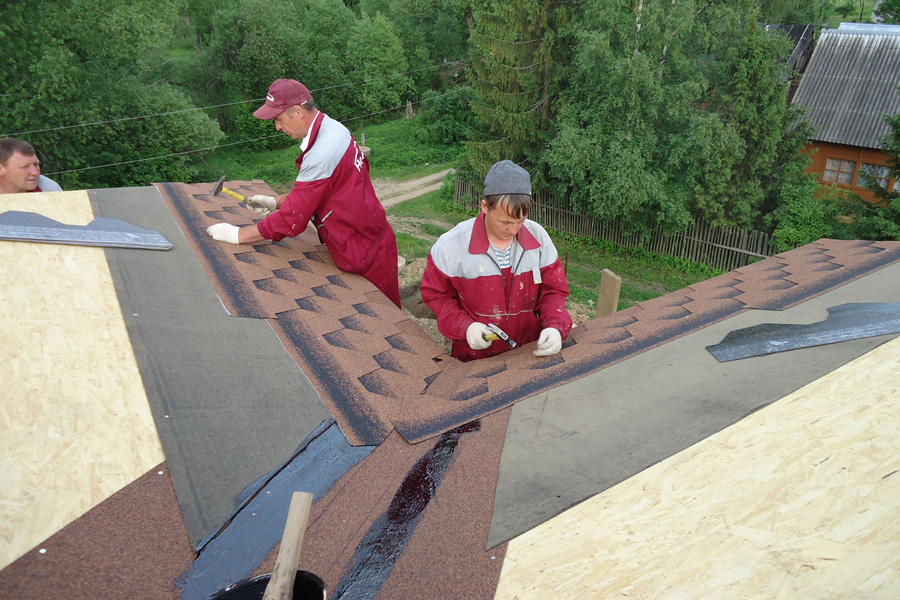

Гибкая черепица – как укладывать?Битумная кровля

Важные сведения о гибкой черепице

Это мягкий кровельный материал, являющийся при этом долговечным и достаточно прочным. Его основа – это стеклохолст, покрытый с двух сторон битумным слоем. Лицевая сторона – наружная – имеет, как правило, специальную посыпку из минеральной крошки. Эта посыпка предназначена для защиты от внешних негативных воздействий, таких как ветер, атмосферные осадки. Кроме того, с такой посыпкой гибкая черепица выглядит красиво и необычно.

К преимуществам гибкой черепицы относят долговечность и прочность

Нижняя поверхность черепицы имеет липкий слой, благодаря которому материал надежно держится на предварительно подготовленном основании. Липкий слой повышает герметичность кровли, ее устойчивость к погодным явлениям.

Фиксация гибкой черепицы пневмопистолетом

Обратите внимание! Гибкая черепица впервые появилась в продаже в начале прошлого столетия в США. Ее создатель – Генри Рэйнолдс, сотрудник компании Grand Rapids. Спустя полвека этим материалом была покрыта практически половина всех частных домов в Америке.

Что учитывать при укладке гибкой черепицы

Если правильно уложить битумную черепицу и эксплуатировать ее в соответствии со всеми правилами, то она прослужит не менее 30 лет. Материал можно использовать для отделки любой крыши, в том числе со сложными геометрическими формами. Черепица почти не нагружает фундамент и стропила, но при этом весьма прочная; по своим характеристикам она ничуть не хуже металлочерепицы.

Укладка гибкой черепицы ничего сложного собой не представляет, а разнообразие форм/оттенков позволяет подобрать ее для дома в любом стиле.

Укладывать гибкую черепицу достаточно простоКровля из битумной черепицы своими руками

Видео — Как определить качество гибкой черепицы

Видео — Битумная черепица: как выбрать, монтаж битумной черепицы, инструменты и требования

О чем следует знать до начала монтажа?

Гибкая черепица весьма требовательна к тому, каково качество основания. Важно, чтобы основание было хорошенько выровненным и сплошным. Его можно сделать из разных материалов – ОСБ плит, дерева, фанеры и т. д. Также следует помнить, что при укладке черепицы между элементами должен оставаться незначительный зазор, необходимый для компенсационного расширения (при повышении температуры/влажности материал будет увеличиваться в размерах). Если зазоров не оставлять, то покрытие попросту пойдет волнами. Листы крепятся к обрешетке гвоздями либо саморезами – в любом случае, шляпки следует утопить в материал.

Цены на гибкую черепицу

гибкая черепица

Монтаж обрешетки под гибкую черепицуУгол наклона крыши в зависимости от материала

На заметку! Чем больше шаг обрешетки под гибкую черепицу, тем большей должна быть толщина материала.

Таблица. Шаг обрешетки и соответствующая ему толщина материала.

Шаг укладки, смОСБ плиты, смФанера, смДоски, см
601,21,22
901,81,82,3
120
2,12,13
1502,72,73,7
Шаг обрешётки под гибкую черепицу

Другим важным моментом является обустройство вентиляции. Необходимо наличие продух, отверстий для выхода и поступления воздуха из/в кровлю.

Калькулятор расчета пиломатериалов для сплошной обрешетки

Перейти к расчётам Расчет гибкой черепицы для двускатной крыши

Чем резать гибкую черепицу

Резов при укладке этого кровельного материала много, в чем вы сами убедитесь, ознакомившись с инструкциями ниже. Чем же его резать? Одни советуют использовать ножницы по металлу, другие – малярный нож, третьи – обычные ножницы… Что же использовать?

Гибкую черепицу и другие материалы (подкладочный ковер, например) желательно резать специальным кровельным ножом, имеющим крючковое лезвие – примерно таким, как на фото ниже.

Кровельный нож

В комплекте с такими ножами идут трапециевидные лезвия (их может быть от 3 до 5 шт.), а потому крючковые лезвия нужно покупать отдельно. На фото показано двухстороннее лезвие, которые для гибкой черепицы подходит больше всего.

Двустороннее крючковое лезвие

Обратите внимание! Когда крючковое лезвие уже будет плохо резать, его нужно перевернуть или заменить на другое.

Отдавайте предпочтение ножу с металлическим корпусом (пластиковый, если уронить с высоты, может разбиться). Еще один критерий выбора – это лезвие, которое может быть выдвижным или фиксированным, но здесь уже решайте сами.

Кровельный нож с фиксированным лезвиемКровельный нож с выдвижным лезвием

Правила подготовки к укладке

Чтобы уложить гибкую черепицу, подготовьте такие инструменты:

  • строительный фен;
  • ножницы, предназначенные для резки металла;
  • небольшой шпатель;
  • шуруповерт;
  • молоток.
Строительный фен

Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).

Фрагмент кровельного пирога

Использование нейлера для крепления гибкой черепицы

Вместо молотка можно использовать для монтажа такой инструмент, как нейлер, иными словами – пневмомолоток для забивания гвоздей. Такие инструменты могут быть барабанными и реечными.

Нейлер для крепления гибкой черепицы

Для изготовления гвоздей для пневмомолотка используется углеродистая сталь, дополнительно они имеют никелированное покрытие. В нашем случае, очевидно, они должны иметь большую шляпку.

Гвозди для нейлеров

ТОП-10 лучших производителей гибкой черепицы

Инструкция по укладке гибкой черепицы

Укладка данного кровельного материала хорошо известна многим мастерам, т. к. он уже долго используется в малоэтажном строительстве. Сам процесс монтажа состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Этап №1. Установка карнизного свеса

Чтобы установить карнизный свес (или, как его еще называют, карнизную планку), следуйте приведенной ниже инструкции.

Шаг 1. Приложите планку к краю крыши с небольшим (в 10 см) выступом за границу. Благодаря этому деталь правильно состыкуется с фронтонной планкой. Оба элемента необходимы для того, чтобы защитить кровлю от негативного воздействия окружающих факторов.

Карнизная планка прикладывается к месту установки

Шаг 2. Зафиксируйте планку в требуемом месте, используя кровельные гвозди. Забивайте их в шахматном порядке с шагом 15 см. Соединяя отдельные элементы карнизного свеса, обязательно делайте это с небольшим нахлестом (от 10 до 15 см).

Прибивается карнизная планкаДля крепления используются кровельные гвоздиПланка прибивается в шахматном порядке

Шаг 3. После этого подрежьте выходящий за фронтон края планки. Используя ножницы по металлу, подрезайте элемент до того места, где он стыкуется с краем (как на фото).

Край карнизной планки подрезается

Шаг 4. Возьмите молоток (желательно – резиновый), загните им  верхний/нижний края свеса вдоль фронтона. Дополнительно закрепите загнутые края, используя кровельный гвоздь.

Для загибания краев планки лучше использовать резиновый молотокПрибейте загнутые края гвоздем

Этап №2. Укладка подкладочного ковра

Благодаря подкладочному слою будет обеспечена более качественная гидроизоляция материала.

Шаг 1. Укладывайте самоклеящийся ковер параллельно карнизной планке, заводя его на нее и отступая от края планки примерно 2-3 см. Наклеивайте материал так, чтобы каждый новый отрезок был уложен внахлест (минимум на 10 см) с предыдущим. Клейте полосы снизу вверх, чтобы обеспечить лучшую защиту от протечек. Аккуратно раскатывайте рулон, попутно удаляя с него защитную пленку.

Раскатывание подкладочного ковра по основанию

Шаг 2. Там, где располагается дымоходная труба, надрежьте ковер согласно ее форме и приклейте, немного заводя на нее.

Цены на черепицу

черепица

Как надрезать подкладочный ковер в области дымоходной трубы

На заметку! На карнизном свесе и в ендове подкладочный ковер должен укладываться в обязательном порядке! Если скат кровли равен 18 и более градусам, то остальную площадь им можно не закрывать. Если он составляет от 12 до 18 градусов, то закрывать нужно всю поверхность, в противном случае возможно протекание кровли.

Шаг 3. А вот выше самоклеящейся подкладки можно использовать ковер, имеющий механическую фиксацию. Раскатайте его по основанию с 15-сантиметровым нахлестом между полосами; аналогичный нахлест оставляется между материалом и самоклеящимся ковром, уложенным ранее.

Отдельные полосы укладываются с нахлестом 15 см

Шаг 4. Для нахлеста между материалами клеевой и механической фиксации используйте термоактивную полосу. Так стыки получатся максимально герметичными.

Продольный нахлест ковра — 10 см

Шаг 5. Фиксируйте подкладочный ковер, используя молоток и гвозди, забивайте их с шагом 20 см. Рекомендуется использовать гвозди с широкой шляпкой.

Для фиксации подкладочного ковра используются гвозди

Шаг 6. Промажьте все нахлесты слоем мастики на битумной основе, дабы улучшить герметизацию стыков. Для этого удобнее всего использовать металлический шпатель. Слой должен быть толщиной не больше 1 мм.

Нанесение битумной мастикиТолщина слоя мастики должна быть не более 1 мм

Шаг 7. Уложив подкладочные ковры, закройте фронтон с помощью  фронтонной планки.

Устанавливается фронтонная планка

Шаг 8. Подрежьте край планки в соответствии с формой кровли.

Так нужно подрезать край планки

Шаг 9. Зафиксируйте планку гвоздями, забивая их с шагом 15 см в шахматном порядке.

Для фиксации фронтонной планки тоже используются гвозди

Шаг 10. Уложите подкладку в районе ендовы таким образом, чтобы он распространился на полметра в каждую из сторон от места осевой части. Внизу сделайте на ковре язычок (как на фото), посредством которого будет отводиться дождевая вода.

В районе ендовы укладывается подкладочный ковер

Этап №3. Укладка непосредственно гибкой черепицы

Теперь приступайте к самому ответственному этапу – укладке самой битумной черепицы. Заранее нанесите разметку, благодаря которой покрытие будет уложено ровно и аккуратно. Разметка особенно важна в случае необычной геометрической формы кровли.

Шаг 1. Начинайте укладку первого ряда гибкой черепицы в 15 см от изгиба карнизной планки. Заранее подрежьте уголок первого листа – благодаря этому будет обеспечен отбой дождевой воды.

Укладывается первый ряд гибкой черепицыУголок первого листа нужно подрезать

Шаг 2. Нанесите по краю изнаночной стороны материала тонкий слой мастики. Кроме того, нанесите ее на участок, который будет расположен на фронтонной планке.

Мастика наносится на изнаночную сторонуКрай гонта промазывается

Шаг 3. Поклейте промазанную гибкую черепицу в нужном месте. Не забудьте оставить свободными по 1,5 см до обеих планок, чтобы обеспечить эффективный и правильный отвод осадков.

Край гонта не подходит вплотную к торцевой планке

Шаг 4. Прибейте материал кровельными гвоздями с широкой шляпкой. При забивании гвоздя отступите от края 2 см.

Отступ от края гонта — 2 см

Шаг 5. Для крепления каждого гонта материала используйте по 5 гвоздей (2 по краям, еще 3 – равномерно посередине листа).

Материал крепится гвоздями

Шаг 6. Там, где черепица примыкает к фронтонной части, каждый гонт в остальных рядах смазывайте битумной мастикой.

Мастика наносится в местах примыкания к фронтонной части кровли

Шаг 7. При укладке второго ряда соблюдайте небольшое смещение (от 15 см до 85 см) элементов относительно первого. Также, укладывая второй ряд, делайте небольшой нахлест на первый.

Затем укладывается второй ряд черепицы

Шаг 8. Для ендовы используйте особый ендовный ковер. Раскатайте его для закрытия всей ендовы. Промажьте края ковра с внутренней стороны мастикой примерно в 10 см от края.

Специальный ендовный коверФиксация ендовного ковра

Шаг 9. Также закрепите ковер гвоздями – забейте их по периметру, соблюдая шаг 20 см.

Гвозди забиваются с шагом 20 см

Шаг 10. Уложите гибкую черепицу в районе ендовы так же, как вы это делали на скатах.

Затем в области ендовы укладывается гибкая черепица

Шаг 11. Обрежьте материал по оси ендовы примерно в 10 см, используя для этого острый нож.

Материал подрезается по оси ендовы

Шаг 12. Также обрежьте углы вдоль оси ендовы, что требуется для отбоя осадков. Мастикой промазывайте каждый гонт.

Цены на металлочерепицу

металлочерепица

Обрезаются уголки материала

Шаг 13. Аналогичным образом оформите вторую часть ендовы. В итоге получится желоб, ширина которого будет составлять 10-15 см. По этому желобу вода будет легко стекать в водосточную систему.

Аналогичным образом оформляется другая часть ендовыОставляем желобок 5-15 см

Шаг 14. Внешний излом кровли (так называемое ребро) отделывайте коньково-карнизной гибкой черепицей. Переломайте несколько гонтов на отдельные элементы.

Гонты нужно переломать

Шаг 15. С обратной стороны этих элементов имеется самоклеящаяся полоса. Уложите их по ребре кровли с нахлестом в несколько сантиметров. Дополнительно зафиксируйте каждый из элементов гвоздями (по паре на сторону ската). Конек крыши оформляйте аналогичным образом.

Коньково-карнизная гибкая черепицаУкладка элементов внахлест

Видео – Как укладывать битумную черепицу

Укладка рулонной черепицы

Популярность рулонной гибкой черепицы объясняется удобством и простотой укладки, а также тем, что монтаж занимает совсем мало времени. Важно, чтобы рулонная черепица укладывалась лишь на сплошное идеально выровненное основание.

Шаг 1. Для начала установите фронтонную/карнизную планки (так же, как в предыдущей инструкции).

Вначале монтируются фронтонная и карнизная планки

Шаг 2. Обработайте основание грунтовкой, дабы повысить адгезию материалов.

Нужно заранее прогрунтовать основание

Шаг 3. Укладку выполняйте вертикально (по отношению к карнизу либо коньку). В первую очередь, раскатайте рулон и отрежьте от него отрезок длиной, равной длине ската. Во время резки используйте правило или большую металлическую линейку.

Отрезается кусок материала требуемой длины

Шаг 4. Примерьте готовый отрезок.

Примерка полученного отрезка

Шаг 5. Для упрощения укладки отклейте вверху изнаночной стороны защитную пленку, после чего приклейте материал в этом месте.

Приклеивание верхней части

Шаг 6. Те участки планок, на которые будет укладываться рулонная черепица, смажьте мастикой.

Мастика наносится на фронтонную планку

Шаг 7. Вытяните защитную пленку из-под материала и прижмите его к основанию.

Укладка рулонной черепицы

Шаг 8. Дополнительно зафиксируйте черепицу с помощью кровельных гвоздей.

Дополнительная фиксация кровельными гвоздями

Шаг 9. Также укладывайте материал в ендове кровли.

Материал укладывается в ендовной части

Шаг 10. Обрежьте излишки черепицы, ориентируясь на форму крыши.

Обрезка излишков материалаПроцесс обрезки

Шаг 11. Оставьте внизу ендовы небольшой фигурный вырез (как на фото) для эффективного и равномерного удаления осадков.

Небольшой фигурный вырез

Шаг 12. Прибейте черепицу по периметру гвоздями с шагом 15-20 см, дабы дополнительно закрепить ее в ендове.

По периметру материал пробивается гвоздями

Шаг 13. Сформируйте из черепицы желоб, уложив на ранее уложенный кусок внахлест еще один отрезок.

Формируется желоб

Шаг 14. Зафиксируйте его сверху гвоздями.

Сверху материал прибивается гвоздями

Шаг 15. Примерьте следующий кусок материала. Следите, чтобы совпадал рисунок!

Примерка следующего отрезка материала

Шаг 16. Отклейте с края защитную ленту, прибейте материал по краю. Важно, чтобы последний гвоздь не был ближе 30 см от оси ендовы.

Материал прибивается гвоздямиЕще одно фото процесса

Шаг 17. Уложите следующий кусок с нахлестом на предыдущий. Осторожно снимите с этой части защитную пленку.

Не забудьте о соблюдении нахлеста

Шаг 18. Оформив ендову, срежьте излишки материала. Подложите под верхний слой доску, дабы не повредить нижний. Выполняйте отрез не более чем в 7,5 см от оси ендовы.

Резка материалаРезультат работы

Шаг 19. Промажьте нахлест мастикой, чтобы стык был герметичным.

Наносится битумная мастика

Шаг 20. Таким же образом оформите второй скат.

Оформлен второй скат

Шаг 21. Сделайте выкройки для ребер, коньков и дымохода.

Выкройка для дымоходной трубыУкладка выкройки

Шаг 22. Обязательно промазывайте мастикой узлы примыкания.

Промазка сложных узлов мастикой

Шаг 23. Для фиксации выкроек на коньках и ребрах используйте гвозди.

Прибивается простая выкройка

Шаг 24. Делайте так, чтобы следующие элементы материала перекрывали шляпки гвоздей предыдущих.

Следующие элементы перекрывают гвозди предыдущих

Итак, мы рассмотрели варианты, как можно красиво и оперативно оформить крышу небольшой постройки. Благодаря гибкой черепице обеспечивается качественная гидроизоляция, а сама крыша обретет поистине оригинальный вид!

Видео – Как укладывать рулонную гибкую черепицу
