Как подключить газовый котел протерм к электричеству: Как подключить газовый котел протерм к электричеству

Содержание

Подключение газового котла к электросети главная

Последовательность действий при креплении котла

Монтаж настенных газовых котлов отопления требуется проводить строго согласно прилагающейся к оборудованию инструкции.

Шаг 1. Организация отверстия для сброса отработанного воздуха (дымоход).

Шаг 2. Рекомендуется проводить монтаж настенного котла отопления по вырезанному из бумаги шаблону, закрепленному на стене.

Шаг 3. Согласно схеме обвязки настенного газового котла, производится подключение котла к инженерным системам — к холодному водоснабжению и системе ГВС.

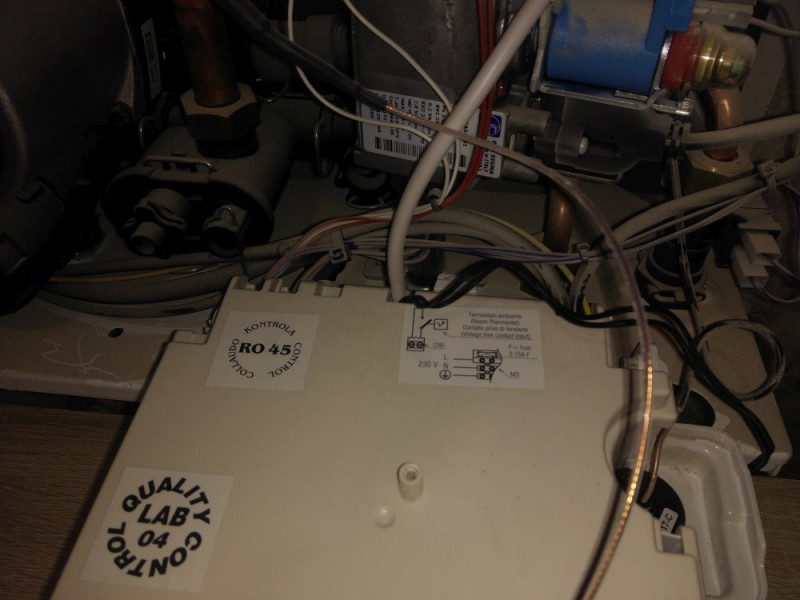

Шаг 4. После размещения котла на стене, го требуется подключить к электрической сети в соответствии со схемой подключения настенного котла.

Шаг 5

Важно заземлить устройство!. Шаг 6

После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме

Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме.

Шаг 7. После чего можно провести тестовый запуск системы.

Шаг 8. На этом этапе потребуется пригласить специалиста из газовой службы для оценки работы и запуска ее в эксплуатацию.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Как устанавливать газовый котел?


Наиболее популярными считаются котлы, которые устанавливаются на стену и на пол.

Чаще всего настенные газовые приборы устанавливают в жилых помещениях с маленькой площадью, ведь размещение настенного котла позволяет сэкономить свободное пространство и место в топочной. Такие котлы, как правило, очень компактны, поэтому их часто размещают на кухне или в прихожей.

Монтаж настенного газового агрегата несложен. Для этого достаточно иметь прочные настенные крепления. После замеров участка монтажа и установки креплений, на них сверху надевают агрегат.

Что касается напольного газового котла, то установка котла на полу требует выполнения некоторых правил:

  1. выбор места для установки;
  2. подготовка установочного места, пол должен быть гладким и жарозащищенным;
  3. соединение системы отопления с водопроводом, дымоходной трубой, газопроводом и электроснабжением.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов).

Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

https://youtube.com/watch?v=2eQeZ4wUGsM%3F

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

во-первых, котел меньше тактуя, быстрее прогревает систему

во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше

да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Правила обустройства помещения для котельной

Для помещения котельной необходимо, чтобы оно соответствовало следующим характеристикам:

  • высота стен – не менее 2,5 метра;
  • наличие комфортного доступа к прибору для обслуживания его и вспомогательного оборудования;
  • объем помещения – не меньше 15 м³;
  • ширина дверного проема – минимум 80 сантиметров;
  • предельная степень огнестойкости – от 0,75 часа и более;
  • обеспечение доступа в топочную комнату естественного освещения;
  • наличие окна, минимальная площадь которого рассчитывается с учетом того, что на 1 м³ объема помещения требуется 0,03 м² площади оконного проема;
  • необходимо наличие вентиляционной решетки, расположенной в нижней части двери или стенки, ведущих в соседнюю комнату. Ее площадь вычисляют по следующей формуле: 8 см²/ на 1 кВт мощности агрегата;
  • обязательно наличие газоанализатора и клапана, в автоматическом режиме перекрывающего подачу газа при возникновении утечки.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Подключение электрокотла к электричеству | Расчет электропроводки — RozetkaOnline.COM

Чтобы правильно подключить любой электрокотел к электричеству, необходимо знать несколько основных, чаще всего применяемых, схем и правил подключения и конечно же понимать, когда их следует использовать.

В качестве примера подключения, возьмем трехфазный электрокотел 380 В, который будет установлен в системе отопления дома, площадью 120 кв.м. (квадратных метров).

Начнем с самого начала, с выбора электрокотла для отопления дома.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА





Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов, в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA — 12 серия «Econom».

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.





Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две, одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами, самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:



Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.





Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».





Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:



Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт, пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. (ВВГнгLS 5×4кв.мм.) и поставить дифференциальный автоматический выключатель на 25А, либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Популярный двухконтурный электрический котел Протерм

На мировом рынке отопительного оборудования пользуется популярностью продукция компании Protherm, благодаря надежности и высокому качеству. Ее оборудование поставляется во многие страны для корпоративных и частных клиентов. Потребитель может легко подобрать отопительное оборудование, ведь модельный ряд достигает почти 100 позиций, в том числе:

  1. электрические, газовые, дизельные котлы различных модификаций;
  2. накопительные и проточные водонагреватели;
  3. различные датчики и автоматика для отопительных агрегатов.

В линейке отопительной техники марки PROTHERM линия электрических котлов для отопления представлена серией Скат. Компания создала широкую сеть сервисных центров, которые обеспечивают бесперебойную работу отопительного оборудования компании адаптированного к условиям России. Поэтому купить электрический котел Протерм Скат, выгодно из-за наличия сети сервисного обслуживания. На официальном сайте компании представлен каталог продукции Protherm на 2016 год. В нем содержится самая актуальная информация об отопительных агрегатах производимых компанией.

Обзор линейки моделей электрических котлов Protherm

В каталоге компании на 2016 настенный электрический котел Protherm Скат представлен 8 моделями с мощностями от 6 кВт до 28 кВт. Оборудование с буквой «К» подключается к сети 220/380 В. Все модели этой линейки электрических котлов двухконтурные. Компания выпускает и линейку моделей одноконтурных котлов в их названии присутствует аббревиатура – «KR 13». Одноконтурные котлы выпускаются в том же диапазоне мощностей, как и двухконтурные. Габариты и вес всех моделей одинаковы и их основное отличие – мощность, зависящая от набора установленных ТЭНов и напряжения питания (220/380 В).

Каталог предоставляет основные параметры на электрический котел отопления Protherm базовой модели:

  • номинальные мощности – 6/9/12/14/18/21/24/28 кВт;
  • максимальная величина тока (28 кВт) – 3/43 А;
  • напряжение питания – 220/380 вольт;
  • КПД -99%;
  • максимальная температура нагрева теплоносителя – 85 градусов;
  • максимальное давление, создаваемое насосом – 50 кПа;
  • встроенный расширительный бак – 7 литров;
  • минимальное давление теплоносителя – 0,8 бар;
  • максимальное давление в контуре – 3 бара;
  • оптимальное давление в системе отопления – 1 – 2 бара;
  • электрозащита – IP40;
  • размеры патрубков для присоединения к контуру — G 3/4”;
  • размеры патрубков для заполнения или слива — G 1/2”;
  • вес пустого котла – 34 кг;
  • габариты – 740 х 410 х 330 мм.

Преимущества электрических котлов компании Protherm

В отличие от газовых, твердотопливных и дизельных котлов отопления электрические котлы не выделяют при своей работе никаких вредных продуктов, им не нужен дымоход и различные дополнительные устройства.

По своим свойствам электрокотел Protherm абсолютно безвреден для окружающей среды, а при работе не требует постоянного контроля.

Так, электрический котел Protherm Скат 9к, впрочем, как и остальные модели линейки электрических котлов компании, полностью автоматизирован, на лицевой поверхности корпуса установлен ЖК-дисплей, который отражает установленные показания. В комплект поставки входит подробная инструкция на электрокотел Протерм Скат 9, где указаны все действия для достижения слаженной работы агрегата.

Владельцу достаточно выставить нужную температуру, и в дальнейшем ее будет поддерживать автоматика, с высокой точностью до одного градуса. После достижения комфортной температуры термостат подаст сигнал на блок управления котла, который выключит подачу электроэнергии. Электрические котлы безопасны, ведь автоматика следит не только за температурой теплоносителя, но и за его давлением. Для предотвращения резких скачков напряжения выход котла на максимальный режим осуществляется ступенчато. Двухконтурный электрический котел Скат любой модели кроме отопления нагревает воду для системы горячего водоснабжения (ГВС).

Электрические отопительные котлы чрезвычайно компактны и отлично вписываются в любой интерьер. Настенные электрокотлы Протерм Скат могут обогреть площади от 60 до 280 м2 и прекрасно подойдут для отопления квартир, загородных домов, дач и офисов. Особенно хорошие отзывы на электрокотел Протерм Скат 6 квт, который может обеспечить небольшой офис теплом и горячей водой. Есть пример, когда владелец установил выносной бак, вода в котором нагревается ночью, т. к. в регионе действует ночной тариф, а днем отдает тепло в помещение.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

Котел номинальной мощностью 6 кВт выпускается в двух вариантах подключения ТЭНов для 220 в и для 380 в. Котлы и ТЭНы ничем не отличаются и вариант котла на 380 в можно легко превратить в вариант на 220 в. Для этого достаточно изменить схему коммутации. Если котел подключен к трехфазной сети, то ТЭНы на 2 кВт в каждой фазе потребляют ток около 10 А, т. к. линейное напряжение равно 220 в. Следовательно, проводка в 1,5 квадрата и трехфазный автомат на 10 А обеспечит нормальную работу.

При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

  1. I — номинальное значение тока;
  2. P — максимальная мощность электрокотла;
  3. U — линейное или однофазное напряжение (220 в).

Рекомендации по установке электрических котлов

Первое, на что надо обратить особое внимание – это правильный подбор сечения электрического кабеля питания. Ведь, например, электрический котел Протерм Скат 24 с номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А по каждой фазе. Такой мощный котел нежелательно подключать к однофазной сети, ведь в таком случае ток при максимальной мощности возрастет до 100 А. Подключать электрический котел нужно только через УЗО.

Что касается места установки, то требования для установки электрических котлов не такие жесткие, как для газовых или твердотопливных агрегатов. Да и цена на электрокотел для отопления дома значительно ниже, чем цены на котлы других типов.

Установить электрический котел можно в любом месте, но это место должно обеспечить легкий доступ для регулировки агрегата или оперативного отключения в случае необходимости.

Если в схеме контура предусмотрено несколько электрических котлов, то они подключаются параллельно. Согласно правилам по электробезопасности электрический отопительный прибор должен быть заземлен.

Как подобрать электрический котел для отопления дома

Все электрические котлы компактны, просты в эксплуатации и безопасны. Им не нужны дымоходы и специальные помещения для установки, а КПД близок к 100%. По этим свойствам они превосходят котлы других типов. Для отопления конкретного помещения электрический котел подбирается в первую очередь по мощности. Считается, что один киловатт достаточен для обогрева 10 м2. Следовательно, электрический котел Протерм Скат 12 с номинальной мощностью 12 кВт может обеспечить теплом помещения общей площадью 120 м2.

Высокое качество и надежность подтверждают найденные в сети отзывы на электрический котел Протерм Скат 12, в которых пишут, что котел бесшумный, просто и легко регулируется и не требует постоянного внимания («установили, включили и забыли»).

Популярные электрические котлы компании Protherm

Для подключения в качестве резерва к существующей системе отопления или для обогрева небольшого дома площадью до 90 м2 наибольшим спросом пользуется настенный электрический котел Protherm Скат 9 kr 13 с возможностью использования сети 220/380 В. Котел одноконтурный с электронным управлением и с встроенным циркуляционным насосом и расширительным баком. Его основные характеристики полностью соответствуют базовой модели.

Если же возникнет необходимость в организации горячего водоснабжения, то производитель предусмотрел возможность подключения внешнего бака. При продаже патрубки подключения закрыты заглушками. Разница в цене между одноконтурными и двухконтурными котлами невелика. Например, цена на котёл Протерм Скат 9 квт настенный двухконтурный сопоставима с ценой на котел аналогичной мощности, но одноконтурный. В разных магазинах по продаже отопительного оборудования цена на электрический котел Протерм Скат 9 колеблется от 490 до 560 у. е.

По своим техническим характеристикам, по требованиям к установке, регулировке и дизайну электрические котлы значительно предпочтительнее газовых и твердотопливных котлов. Для их монтажа не требуется наличие отдельного помещения, а сам электрический котел можно установить в любом месте контура отопления, главное чтобы к нему был свободный доступ. Электроника, разработанная компанией Protherm, самостоятельно следит за уровнем температуры воздуха в помещении и создает комфорт и уют в дома. Единственное препятствие, которое ограничивает применение электрокотлов – высокая цена на электроэнергию, имеющая тенденцию к повышению.

Схема подключения электрокотла протерм


Электрокотлы Протерм Скат

Данное одноконтурное оборудование выполнено в настенной вариации. Есть возможность подключения водонагревателя. Большинству моделей требуется трехфазное подключение к сети, но модели мощностью 6 кВт и 9 кВт могут работать от сети 220 В. Выбор необходимого уровня температуры горячей воды и отопления происходит при помощи дисплея, который настраиваясь, помогает контролировать работу оборудования. Также контроль осуществляется с помощью термостата или датчика наружной температуры.
Для создания определенного уровня тепла, параметры настраиваются индивидуально. Управление электроснабжением осуществляется от тарифного счетчика дистанционно. Для бытовых нужд можно устанавливать агрегаты на 24 кВт и 28 кВт в каскад.

Protherm Скат имеет:

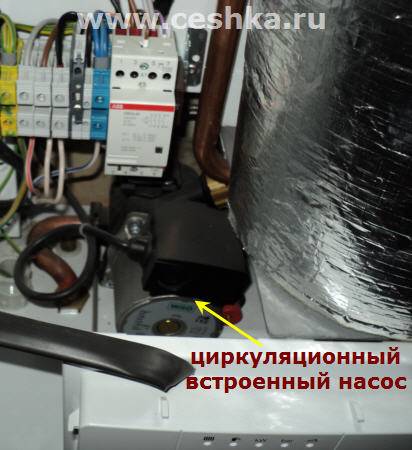

  • двухсторонний насос;
  • расширительный бак;
  • предохранительный клапан;
  • автоматический воздушный клапан.

Также котел Protherm может подключаться через стабилизатор напряжения. Электрокотел в действии отличается медленным стартом, то есть на протяжении двух минут он «разгоняется» и его мощность минимальна. ТЭНы защищены от перегрузки, работа их равномерна, это достигается путем возможности настройки ритма (1,2 или 2,3 кВт).

Электрические котлы Protherm Скат отличаются небольшим весом (всего 34 кг) и удобными габаритами, благодаря чему возможно осуществлять монтаж практически на любой площади. Работа котла надежно защищается несколькими функциями:

  • защитой от блокировки насоса;
  • датчиком давления, который контролирует уровень давления воды;
  • защитой от замерзания;
  • защитой от блокировки вентиля и замерзания водонагревателя (при подключении бойлера).

При возникновении ошибок в работе котла, происходит автоматическая диагностика, заканчивающаяся выводом на дисплей результатов в виде кода. Расшифровка кодов дана в инструкции по эксплуатации изделия.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

Котел номинальной мощностью 6 кВт выпускается в двух вариантах подключения ТЭНов для 220 в и для 380 в. Котлы и ТЭНы ничем не отличаются и вариант котла на 380 в можно легко превратить в вариант на 220 в. Для этого достаточно изменить схему коммутации. Если котел подключен к трехфазной сети, то ТЭНы на 2 кВт в каждой фазе потребляют ток около 10 А, т. к. линейное напряжение равно 220 в. Следовательно, проводка в 1,5 квадрата и трехфазный автомат на 10 А обеспечит нормальную работу.
При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

Рекомендации по установке электрических котлов

Первое, на что надо обратить особое внимание – это правильный подбор сечения электрического кабеля питания. Ведь, например, электрический котел Протерм Скат 24 с номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А по каждой фазе

Такой мощный котел нежелательно подключать к однофазной сети, ведь в таком случае ток при максимальной мощности возрастет до 100 А. Подключать электрический котел нужно только через УЗО.

Что касается места установки, то требования для установки электрических котлов не такие жесткие, как для газовых или твердотопливных агрегатов. Да и цена на электрокотел для отопления дома значительно ниже, чем цены на котлы других типов.

Установить электрический котел можно в любом месте, но это место должно обеспечить легкий доступ для регулировки агрегата или оперативного отключения в случае необходимости.

Если в схеме контура предусмотрено несколько электрических котлов, то они подключаются параллельно. Согласно правилам по электробезопасности электрический отопительный прибор должен быть заземлен.

Преимущества и недостатки электрических котлов Protherm Скат

Протерм Скат отличается рядом преимуществ перед другими видами отопления:

  • не осуществляет вредных выбросов в атмосферу, так как не имеет продуктов горения, поэтому данный вид отопления можно назвать экологически чистым;
  • электрокотел — доступный вид отопления. Применяется там, где нет возможности подключиться к сетевому газу или может стать альтернативной формой отопления;
  • не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
  • бесшумная работа;
  • есть регулятор уровня тепла;
  • способен адаптироваться к отечественной воде не лучшего качества;
  • устойчив к перепадам напряжения;
  • снабжен несколькими видами защиты.

Наряду с достоинствами отмечаются некоторые недостатки:

  • электрический котел Protherm Скат нуждается в подключении через стабилизатор;
  • не способен выполнять свою работу при отключении сетевого электричества.

Характеристика и модели котлов Протерм

Электрокотлы бренда Протерм имеют высокие эксплуатационные характеристики. Мощность оборудования составляет от 6 до 28 кВт. Какой вариант выбрать, зависит от площади отапливаемого помещения. Например, для небольшого дома подойдет электрический котел Протерм 9 кВт, мощность которого может включаться поэтапно: сначала – 3, потом 6, а затем и все 9 кВт. Уровень КПД данной модели составляет не менее 99%. Температура воды в системе может нагреваться до максимальной отметки +85 градусов. Есть модели и с более высокой степенью мощности: 12, 14 кВт.

READ Как подключить аккаунт clash of clans

Среди прочих общих характеристик котлов Протерм:

Особым спросом среди отечественных потребителей пользуется электрокотел Скат, который представлен в разных модификациях. На данный момент таких вариаций всего 6: Протерм Скат 6 кВт, 9 кВт, 12 кВт, 14 кВт, 18 кВт, 28 кВт. Каждый из видов работает от напряжения 380/220 Вольт.

Наиболее востребован электрический котёл Протерм 12 кВт и котел 14 кВт. Первый вариант является настенным типом, оснащен двумя нагревательными элементами (каждый по 6 кВт). Второй вариант также является двухконтурным и имеет два нагревательных элемента по 7 кВт каждый.

Стоит отметить, что электрический котёл Protherm Скат 12 кВт оснащен функцией плавной модуляции. Подобная опция позволяет избегать резких перепадов напряжения. Агрегат подходит для обогрева не только жилых домов и коттеджей, а и небольших по размеру объектов промышленного характера. То же самое можно сказать и о модели Протерм Скат 14 кВт. За исключением более высокой мощности.

Отзывы потребителей

Потребители отмечают, что Protherm Скат предоставил возможность там, где было подключение газа проблематично или вовсе невозможно. При стабильной работе электросети, многие отказываются от подключения газа, экономя при этом немалые суммы средств. Кроме того, электрокотел используют параллельно с газовым агрегатом, подключая их к единой системе отопления. Данная находка позволяет существенно экономить средства на ресурсах, перемежая их друг с другом в отопительный сезон.
Если подключить к Protherm Скату водонагреватель, потребителям открываются перспективы пользования горячей водой. Многие отмечают прекрасно разработанный дизайн котла, который удачно вписывается в любой интерьер помещения. Можно с успехом его устанавливать в жилых комнатах, благодаря бесшумной работе, он не вызовет повышенного к себе внимания.

Минусы заключаются в том, что при использовании только котла, работающего на электричестве, при его отключении нет альтернативных вариантов отопления. Поэтому, прежде чем совершить покупку электрокотла Protherm, следует убедиться в отсутствие проблем с электричеством. Специалисты рекомендуют пользоваться стабилизатором напряжения, для обеспечения условий нормальной работы котла Protherm Скат.

Кроме того, повышенное потребление энергии электрокотлом вызывает негативные эмоции у населения, так как оплата счетов бьет по карману. Если сравнивать затраты на газовое и электрическое отопление, то электрокотел Protherm обходится немного дороже, при идентичных параметрах отопления. Из вышеизложенного можно сделать вывод, что данное электрооборудование выбирают те, у кого нет возможности подключения к сетевому газу, а также те, кто заботится об окружающей среде и видит в нем источник экологического потребления.

Протерм Скат (RAY) KE 14 подключение и настройка.

Protherm RAY (скат) 14 КЕ считаю одним из лучших электрических котлов на сегодняшний день по соотношению цена/качество.

Несмотря на внешнее сходство с 13 версией, в нем есть много полезных изменений.

В этой статье остановлюсь на основных моментах, которые считаю довольно важными и на которые инструкция к котлу не обратила внимания или уделила его недостаточно. Ну и, как всегда, исправим неточности перевода).

Общее описание.

Покупая котел Скат 14 версии, вы получаете, как всегда, почти скомплектованный продукт для отопления.

В котле уже установлены:

Добавлю, что в качестве теплоносителя советую использовать либо антифриз, либо подготовленную воду, так как осадок на электрических тэнах довольно быстро приводит к выходу их из строя.

Получается довольно приличный функционал за такие деньги.

Подключение к отоплению.

В котле предусмотрена возможность подключения датчика наружной температуры, комнатного термостата, датчика бойлера. устройств по шине E-BUS и модуля расширения VR 40 для подключения дополнительных устройств.

Разберём варианты подключения для разных систем отопления:

Один контур отопления

Здесь, как правило, применяется датчик наружной температуры и комнатный термостат. Без этого дополнительного оборудования котёл тоже будет работать, но с повышенным потреблением. Лишние киловатты будут улетать в атмосферу.

READ Как подключить планшет без батарейки

Помимо установки температуры на выходе котла не лишним будет настройка циркуляционного насоса. В кодах диагностики в пункте D.014, можно установить требуемую мощность насоса

В режиме «Авто» значение «0» можно отследить производительность насоса в данный момент времени. Значение расчетное, но может пригодиться для настройки системы отопления.

Есть ещё один параметр «ЭКО»,который можно установить в пункте D.18. При установке значения «3» насос начинает работать с перерывами, немного экономя Вам деньги. Однако не всегда такая работа насоса является комфортной. Да и экономия, имея в виду низкое потребление насоса, весьма условна. Рекомендую сразу перевести этот параметр на «1».

Отопление и тёплый пол

Схема котельной на 14 КЕ Коллектор теплого пола с узлом смешения и дозаторами
Температура теплого пола (ТП) всегда меньше, чем температура отопления, поэтому регулировка и настройка параметров ТП производится непосредственно на коллекторе ТП.

К счастью, делается это один раз и навсегда. Температура ТП регулируется термоголовкой, расположенной непосредственно на узле смешения с выносным датчиком. Для отключения теплых полов, например, летом достаточно просто выключить их циркуляционный насос.

При такой компоновке системы отопления применение комнатного регулятора становится совсем нецелесообразным, т.к. котёл будет отключать отопление вместе с тёплыми полами.

А вот установка датчика наружной температуры не теряет своей актуальности.

Система отопления с бойлером и теплым полом для Протерм Скат 14 КЕ на картинке слева.

Подключение бойлера косвенного нагрева

Но, несмотря на вышесказанное, неоднократно встречались варианты отопления, работающие только на электрических котлах.

Использование тена для постоянного нагрева воды влечет за собой отложение накипи на тэнах и, как следствие, довольно быстрый выход их из строя.

Слева фото платы котла с указанием, что и куда подключается.

Итак, подключаем бойлер косвенного нагрева к котлу СКАТ 14 КЕ.

При переходе котла в режим нагрева бойлера температура подачи возрастает до 80 градусов. По этой причине необходимо отключить подачу с котла от отопления, и все тепло направить на нагрев ГВС.

Для этого необходимо установить 3-х ходовой смеситель, привод смесителя на 220v и датчик бойлера (он же датчик загрузки накопителя). Датчик имеет оригинальный номер 0020174087.

Отмечу, что другие артикулы не подойдут к этому котлу.

Если вы купили бойлер косвенного нагрева со встроенным термостатом, то можно его подключить и без датчика бойлера. Правда, при этом будут недоступны некоторые функции, например, «температура в бойлере», «функция защиты от замерзания», и регулировка будет более грубой.

Датчик бойлера, как и контакты встроенного в бойлер термостата, подключаются к одному разъёму (Х16), но к разным контактам. На самом разъёме есть маркировка, какой из датчиков куда подключать.

Привод 3-х ходового смесителя подключается к разъёму Х15. На самой фишке тоже есть маркировка. Подключение к контактам «LA» и «LB» разъёма Х15, зависит от того, в какую сторону вам необходимо «поворачивать» з-х ходовой клапан.

Работает это так: при работе в режиме отопления з-х ходовой клапан пропускает теплоноситель в контур системы отопления и теплого пола. Котел поддерживает при этом заданную вручную температуру отопления или автоматически поддерживает её согласно графику эквитермического режима (при установке датчика наружной температуры). После падения температуры воды в бойлере котел получает сигнал от датчика бойлера, переводит поток теплоносителя через з-х ходовой смеситель на контур нагрева бойлера и повышает температуру теплоносителя до максимальной.

READ Как подключить спутниковый ресивер к телевизору триколор

После того как вода достигла заданной температуры, котёл переводит 3-х ходовой смеситель в режим отопления и понижает температуру подачи до прежних значений.

Отмечу, что мощность котла на отопление и приготовление горячей воды можно настроить независимо друг от друга. Мощность котла в режиме отопления настраивается в пункте D.000, а мощность приготовления горячей воды в пункте D. 077.

Дополнительные подключения Protherm Ray 14 KE.
Принудительное ограничение мощности котла или выключение.

На плате котла есть разъём Х17. На этом разъёме есть контакты «5» и «6», на схеме обозначенные как «16». В заводской поставке к ним ничего не подключено. Если замкнуть их, то котёл либо снизит мощность, либо отключится.

Дополнительные функции разъёма Х15.

Если у вас не подключен бойлер косвенного нагрева, то контакты разъёма Х15 можно задействовать для других дополнительных функций.

Внешний сигнал ошибки

Поставьте в пункте D.026 кодов диагностики значение «6», и на контактах «N» и «LA» будет появляться напряжение 220V при возникновении ошибки F.ХХХ на котле. Или напряжение будет пропадать на контактах «N» и «LB». К ним можно подключить лампочку, зуммер, модуль GSM или иное для оповещения о том, что котёл встал в ошибку и не работает. Крайне полезная функция.

Дополнительный (внешний) насос системы отопления.

Поставьте в пункте D. 026 кодов диагностики значение «2», и на контактах «N» и «LA» будет появляться напряжение 220V.

Каскадное включение котлов.

На плате этих модификаций котлов установлен разъём Х4, который замыкает выводы при необходимости подключения дополнительного котла.

Каскад подключение скат 14 КЕ

Например, если основной котел не может нагреть теплоноситель до заданных значений.

На основном котле подключаем 2х- жильный кабель к разъёму Х4 на ведомом котле к клеммам «3» и «4» разъёма «Х17». При этом перемычка убирается. Если есть необходимость управлять всем этим от комнатного термостата, то подключаем термостат к клеммам «3» и «4» разъёма «Х17» основного котла.

На самом деле, если выставить температуру или эквитермические режимы на котлах на разных значениях, то эффект будет схожий. При этом не нужно подключать котлы между собой дополнительными кабелями.

Дополнительный модуль VR40

Модуль VR40 представляет из себя набор из 2-х реле с контактами и развязкой для подключения дополнительных функций. Модуль устанавливается внутри котла, имеет в комплекте набор кабелей для подключения к основной плате. Управляется модуль в пунктах D.027 и D 0.028 кодов диагностики. Функционал небольшой, но иногда полезный.

Полезные мелочи)

Как всегда, Протерм написал коды диагностики и коды состояния, но при этом не написал, как туда попасть.

Доступ к кодам диагностики:

1 Удерживаем кнопку «MODE» примерно 7-10 секунд.

2. На дисплее появляется «00»

3. Нажимаем «+»или»-» до значения «35» или «96» и опять «MODE»

4. Находим нужный пункт «+»или»-» и нажимаем «MODE»

5. Устанавливаем нужное значение и подтверждаем кнопкой «MODE»

Котел Протерм Скат 9 кВт: правила использовать. Краткая инструкция

При покупке любого отопительного оборудования пользователь получает инструкцию. В ней описаны все моменты, которые касаются не только установки агрегата, но и его эксплуатации. Котел Протерм Скат 9 кВт не исключение. Конечно, по каким-либо причина инструкция была утеряна, то начать обогрев дома не получится. Ведь электрический котел нужно правильно настроить. Существуют определенные правила монтажа и эксплуатации электрического агрегата. Их нужно соблюдать. В противном случае оборудование будет работать некорректно.

Преимущество электрического котла Протер Скат

Агрегат Протерм Скат обладает рядом преимуществ. Такое отопительное оборудование стало неплохой альтернативой газовым отопительным приборам. Популярность котлов Протерм Скат возрастает с каждым годом. Ведь подобные агрегаты идеально подходят для отопления домов, которые не подведены к основному газопроводу. Электрические котлы данной модификации просто незаменимы для загородных коттеджей с периодическим или же сезонным проживанием.

Среди достоинств таких агрегатов нужно выделить следующие:

  1. Простота установки. В комплекте поставки обычно входит инструкция, которая описывает этапы установки и настройки отопительного оборудования. Помимо этого в инструкции приводятся некоторые рекомендации по вводу котла в эксплуатацию и по его установке.
  2. Отличные показатели КПД. По этим показателям электрические котлы Протерм Скат не уступают котлам от других производителей.
  3. Котлы Протерм Скат очень легко настраиваются и эксплуатируются. Такому оборудованию требуется минимальный сервис.
  4. При необходимости можно проводить точную регулировку температурного режима.
  5. Экологичность.
  6. Помимо этого котлы Протерм Скат не нужно подключать к газопроводу. Установка такого отопительного оборудования не требует обустройства дымохода.

Стоит отметить, что электрические котлы Протерм Скат за время своего существования зарекомендовали себя, как экономичные и безопасные отопительные приборы.

Особенности установки

Котлы Протерм Скат 9 кВт поставляются со всеми необходимыми крепежами и элементами. Помимо этого в комплект входит инструкция, где поэтапно описан процесс подключения и настройки агрегата. Стоит отметить, что модели, которые отличаются по мощности, имеют совершенно одинаковый принцип установки, эксплуатации, а также настройки.

Перед монтажом отопительного оборудования Протерм Скат необходимо согласовать все работы с электрораспределительными службами.

Электрокотлы Протерм Скат с мощностью 9 кВт можно подключать к обычно электросети в 220В. Установка такого отопительного оборудования осуществляется при помощи крепежной планки. Такой агрегат не имеет определенных ограничений по выбору места монтажа. Конечно, есть некоторые требования – необходимо свободный доступ для сервиса, обслуживания, настройки и ремонта отопительного оборудования.

Как устанавливать

Электрокотел Протерм Скат подключается к системе труб при помощи патрубков. Подключение отопительного прибора осуществляется так, чтобы теплоноситель при возникновении сбоев в процессе эксплуатации можно было беспрепятственно слить, не затрагивая при этом всей системы. Дополнительные вентили позволяют наполнить систему теплоносителем и слить его. также, чтобы исключить в холодные период замерзание воды в домах с сезонным проживанием, специалисты рекомендуют до понижения температур удалить теплоноситель полностью из системы.

Котел Протерм Скат подключается к электросети через силовую линию, подведенную отдельно. Подсоединяется сетевой кабель к клеммам, которые располагаются в нижнем углу корпуса. Необходимо тщательно затянуть все винты на разъемах. Котел с мощностью 9 кВт можно подключить к однофазной сети.

Как пользоваться котлом Протерм Скат

Процесс эксплуатации электрокотла Протерм Скат не вызывает особых затруднений. Ведь подобное отопительное оборудование оснащено системами для управления и регулирования. Чтобы прибор начал работать, необходимо проделать всего несколько несложных действий:

  1. Включить агрегат в электросеть.
  2. На панели управления отопительного оборудования выбрать требуемый температурный режим.
  3. Произвести настройку мощности агрегата.
  4. Осуществить более точную настройку температурного режима.
  5. При необходимости изменить уровень давления в системе.

После проделанных манипуляций необходимо нажать кнопку «Старт». Вот и все котел Протерм скат готов к работе. В течение первых нескольких суток эксплуатации стоит следить за работой агрегата и при необходимости проводить регулировку температурного режима. Это позволит выявить некоторые проблемы в работе агрегата, вызванные наличием в системе воздушных пробок. Оцените статью: Поделитесь с друзьями!

[Страница 24/42] - Руководство пользователя: Настенный газовый котёл PROTHERM Гепард

0020125346_00 02/11

- 22 -

ПРАВИЛА ПОЛЬЗОВАНИЯ ОБОРУДОВАНИЕМ

Электрическое подключение котла

8.16

Котел предназначен для подключения к
однофазной трехпроводной электросети 220
В 50 Гц с защитным проводником согласно
действующим ПУЭ.  Не допускается менять
местами провода «фаза» (L – коричневый
провод) и «ноль» (N – синий провод). Не
разрешается использовать различные
переходники, удлинители и т.п.

Предупреждение: Подключение котла
к электрической сети и подключение
комнатного регулятора являются
вмешательством во внутреннее устройство
котла. Данные работы, а также сервис
электротехнической части, может
проводить только аттестованный фирмой
Protherm специалист специализированной
организации. Перед началом проведения
работ в электрической части котла
необходимо отключить его от электрической
сети!

Котел оснащен трубчатым предохранителем
(T 2 A / 250 В), расположенным на панели
управления котлом.

Для управления котлом при помощи
комнатного регулятора можно использовать
только регулятор, не имеющий напряжения
на выходе, т.е. не подающий постороннего
напряжения в котел.

Допустимая нагрузка регулятора с релейным
переключателем составляет 24 В / 0,1 A.
Комнатный регулятор соединяется с котлом
двухжильным кабелем.

Комнатный регулятор соединяется с
котлом посредством двужильного провода.
Для подключения комнатного регулятора
рекомендуется использовать медный провод
сечением  1,5 мм

2

.

Провода для подключения комнатного
регулятора нельзя прокладывать
параллельно проводам сетевого
напряжения.

С завода, на месте подключения комнатного
регулятора, установлена перемычка. Перед
подключением комнатного регулятора
перемычку необходимо убрать. Во всех

остальных случаях перемычка остается на
месте.

К котлам типа GEPARD можно подключать
комнатные регуляторы, поддерживающие
так называемый eBUS протокол. Для
данного режима управления рекомендуем
устанавливать только регуляторы типа
Protherm Thermolink B или Thermolink
P.  Только так изготовитель может
гарантировать оптимальную работу котла.

Провода от комнатного регулятора
подключаются к клеммной плате котла.

С помощью указанных выше регуляторов
можно активизировать функцию
эквитермического регулирования. Настройка
эквитермических кривых осуществляется с
помощью комнатного регулятора.

Примечание: для активации функции
эквитермического регулирования
необходимо установить датчик наружной
температуры. Провода от датчика наружной
температуры точно также подключаются к
клеммной плате котла.

Датчик наружной температуры необходимо
устанавливать на фасад с северной или
северо-западной стороны здания.

Ягуар JTV – настенный газовый котел мощностью 11 и 24 кВт – Protherm

Общая информация
Артикул00100185810010018582
Тип котла
ГазовыйДаДа
Электрический--
Одноконтурный--
ДвухконтурныйДаДа
НастенныйДаДа
Напольный--
Технические характеристики
Контур отопления
Открытая--
ЗакрытаяДаДа
Номинальная тепловая мощность (отопление) мин. кВт10,510,5
Номинальная тепловая мощность (отопление) макс. кВт12,025,3
Потребляемая мощность, кВт9,2-11,09,2-25,3
КПД, %90,290,2
Диапазон результативной температуры контура отопления 0С30-8530-85
Рабочее давление, Атм0,8-3,00,8-3,0
Расширительный бак (отопление), л7,07,0
Контур ГВС
ТеплообменникПластинчатыйПластинчатый
Потребляемая мощность в режиме ГВС9,2-23,59,2-23,5
Диапазон результативной температуры контура ГВС 0С 30-6430-64
Производительность горячей воды Δt = 30°С л/мин 10,710,7
Рабочее давление в контуре ГВС Атм0,25-8,00,25-8,0
Контур подачи газа
Давление природного газа, мм. вод.ст.130-200130-200
Давление сжиженного газа, мм.вод.ст. (G30)300300
Давление сжиженного газа, мм.вод.ст. (G31)370370
Расход природного газа ГВС/отопление, м3/час2,73/1,392,73/2,73
Расход сжиженного газа ГВС/отопление, кг/час1,02/0,551,02/1,02
Управление
Панель управления
Жидкокристаллический дисплейДаДа
Индикация температурыДаДа
Индикация неисправностейДаДа
Терморегуляторы
Exabasicнет данныхнет данных
Exacontrolнет данныхнет данных
Thermolink B--
Thermolink P--
Thermolink Sнет данныхнет данных
Kromschreder E8. 4401--
Панель управления NO--
Режимы отопления
Температурный, 30 - 85СДаДа
Теплый пол, 30 - 55СДаДа
Система контроля
Датчик тяги--
Дифференциал дымоходаДаДа
Контроль пламениДаДа
Датчик низкого давления теплоносителяДаДа
Предохранительный клапанДаДа
Защита от замерзанияДаДа
Защита насоса от заклиниванияДаДа
Электрическое подключение
Напряжение / Частота, В/Гц230/50230/50
Потребление, кВт0,0980,098
Класс защитыIPX4DIPX4D
Присоединительные диаметры
Дымоход, мм60/100 (80/80)*60/100 (80/80)*
Газопровод3/4''3/4''
Контур отопления3/4''3/4''
Контур ГВС 1/2''1/2''
Габариты
Высота х глубина х ширина700 х 280 х 410700 х 280 х 410
Вес кг29,529,5

Нужно ли котлу электричество?

Котлы потребляют минимальное количество электроэнергии, но она все же необходима для работы определенных функций. Экраны дисплеев, лампы с подсветкой и умные термостаты будут использовать электричество для обогрева вашего дома и снабжения горячей водой.

Для розжига котла требуется электричество. Если вы когда-нибудь слышали, как ваш котел щелкает при запуске, это зажигание, при котором газ зажигается, создавая пламя. Для этой задачи будет использоваться очень минимальное количество электроэнергии, а это значит, что она не должна стоить очень дорого.

Основными характеристиками газового котла, которые потребляют больше всего электроэнергии, являются насос центрального отопления и вентилятор котла.

Некоторые старые котлы могут использовать самотечную систему. Эти системы полагаются на силу тяжести, чтобы перекачивать воду вокруг радиаторов без необходимости в дополнительном насосе. Однако во многих современных системах отопления используется насос центрального отопления. Эти устройства используют электричество для работы, однако они требуют электричества только при первом включении насоса. Это означает, что им не нужно много электричества, и они не будут использовать энергию все время, пока работают.Это может сэкономить вам деньги и энергию.

Большинство насосов центрального отопления, которые можно найти в бытовых котлах, потребляют около 60 Вт энергии, хотя это может варьироваться в зависимости от размера и скорости вашего насоса. Это меньше, чем количество энергии, необходимое для кипячения чайника.

Важно, чтобы ваш насос центрального отопления имел размер, подходящий для вашего дома. Слишком маленький насос может не дать достаточно мощности, чтобы протолкнуть воду через радиаторы.Слишком большой насос может потреблять слишком много электроэнергии. Насосы центрального отопления обычно имеют регулируемую скорость. Однако увеличение скорости не обязательно приведет к более быстрому нагреву комнаты. Это приведет к использованию большего количества электроэнергии и снижению эффективности системы отопления. Лучше оставить насос центрального отопления в покое.

Вентилятор котла - еще одна особенность вашего котла, которая потребляет небольшое количество электроэнергии. Некоторые люди могут подумать, что вентилятор не используется для охлаждения компонентов котла.Фактически он используется для отвода дымовых газов наружу.

Вентилятор должен включиться до того, как ваш котел загорится. Это мера безопасности, гарантирующая, что все газы, образующиеся при сгорании, покидают ваш дом. Если вентилятор не запустится, ваш котел не загорится. Подобные проблемы решаются печатной платой (PCB), которая контролирует все электронные компоненты котла. Именно это устройство может определить, включен ли вентилятор.

Если вентилятор вашего котла не работает должным образом, возможно, неисправен электрический разъем, который обеспечивает вентилятор электропитанием от сети.Для котлов Viessmann это даст код неисправности FC. Это означает, что у вас может быть неисправный газовый клапан или что вентилятор и кабели вентилятора нуждаются в проверке.

Если у вас недавно отключили электричество, и ваш котел не включается, проверьте таймер. Большинство часов, например, на вашей плите, сбрасываются после отключения электроэнергии, и это может быть простой случай перепрограммирования вручную. Если вы не знаете, как это сделать, обратитесь к инструкции по эксплуатации.

Чем заменят газовые котлы? Объяснение запрета 2025 года и доступные альтернативы - от электричества до тепловых насосов

В специальном отчете, составленном Международным энергетическим агентством (МЭА), говорится, что после 2025 года не следует продавать новые газовые котлы, если мир к середине достигнет нулевого уровня века.

Этот шаг является одним из 400 шагов, предложенных МЭА в качестве необходимых для сокращения глобальных выбросов в соответствии с целевым показателем чистого нуля.

Подпишитесь на нашу рассылку новостей NationalWorld Today

Информационный бюллетень i рассекает шум

В отчете говорится, что использование угля, нефти и газа должно быть полностью прекращено в ближайшие годы для достижения нулевых показателей.

Насколько загрязняют газовые котлы?

По данным МЭА, отопление домов нефтью или газом является основным источником углеродного загрязнения в Великобритании, и на него приходится около 20 процентов общих выбросов CO2 в Великобритании и США.

Во всем мире на энергетический сектор приходится около 75 процентов выбросов парниковых газов, которые приводят к повышению глобальной температуры.

Подробнее

Подробнее

Гринпис призывает правительство «взять под контроль» британские пластиковые отходы, обнаруженные «в ...

Что заменит газовые котлы?

МЭА заявляет, что котлы, работающие на ископаемом топливе, не должны продаваться через четыре года, если Великобритания хочет достичь своей цели «нулевой чистый доход».

Однако исключением являются газовые котлы, совместимые с водородом.

Это связано с тем, что единственным побочным продуктом сжигания газообразного водорода для производства электроэнергии является вода, то есть безуглеродный способ производства электроэнергии.

Существует несколько альтернатив газовым котлам, включая тепловые насосы, в которых используется хладагент для поглощения естественного тепла, содержащегося в воздухе, земле или воде.

Затем тепло передается холодной воде в системе дома и перекачивается в радиаторы отопления или горячие краны.

Поскольку здесь используется электричество, оно не на 100% безуглеродное, хотя, если электричество производится с использованием возобновляемых источников, таких как солнечные батареи, оно может быть безуглеродным.

Точно так же электрические котлы могут быть безуглеродными, если электроэнергия, используемая для их питания, поступает из возобновляемых источников.

Другой альтернативой является использование солнечной системы отопления, в которой солнечные панели используются для прямого нагрева воды для бытового потребления.

Насколько реалистична цель?

Для выполнения рекомендаций отчета потребуются огромные инвестиции и международное сотрудничество.

Помимо повышения экологичности собственной энергетической системы Великобритании, МЭА заявляет, что электричество должно быть распространено на миллионы людей, которые в настоящее время не имеют доступа - цель, которая потребует в четыре раза более высоких ставок солнечной и ветровой энергии был завершен в 2020 году.

Некоторые защитники окружающей среды также выразили озабоченность по поводу предлагаемого МЭА использования биоэнергетики для достижения своих целей.

Биоэнергетика использует деревья, сельскохозяйственные культуры и растения для производства электроэнергии или жидкого топлива.

Что еще рекомендует отчет?

Согласно отчету, первым шагом, который необходимо предпринять для достижения нулевой чистой прибыли, является отказ от ископаемого топлива для выработки электроэнергии и производства продуктов.

МЭА заявляет, что выбросы от производства электроэнергии должны сократиться до нуля в странах с развитой экономикой к 2035 году и во всем мире в следующие пять лет.

К 2035 году они предлагают почти все автомобили, продаваемые во всем мире, должны быть электрическими, в то время как количество общественных зарядных станций для этих автомобилей должно вырасти с одного миллиона сегодня до 40 миллионов к 2030 году.

Каковы цены на бытовые котлы? Справочник по стоимости котла

Фото: depositphotos.com

  • Типичный диапазон: от 3624 до 8 061 долларов
  • В среднем по стране: 5 678 долларов

Когда температура опускается ниже комфортного диапазона, установка правильного котла может помочь в обеспечении что затраты на отопление остаются низкими без ущерба для уровня предпочтительного тепла.Выбор нового котла для дома может быть сложной задачей, но, обладая нужной информацией, легче принять обоснованное решение о вашей системе отопления. При выборе нового котла необходимо учитывать не только его размер: необходимо учитывать также коэффициент полезного действия и метод нагрева. Затраты на эксплуатацию котла также могут варьироваться в зависимости от текущих цен на методы отопления, такие как мазут и пропан. Цены на бытовые котлы варьируются в зависимости от размера, рейтинга эффективности и типа топлива (которое включает в себя масло, электричество, пропан, пар или их комбинацию), при этом в среднем по стране составляет 5678 долларов, в цену входит установка.

Нужен бойлер?

Лучше всего звонить в профи. Получите бесплатную бесплатную оценку проекта от ближайшего к вам профессионала.

+

Как рассчитать цены на бытовые котлы

Фото: depositphotos.com

Цены на бытовые котлы в первую очередь определяются размером единицы, которая коррелирует с мощностью BTU (британской тепловой единицы). Средняя стоимость жилого котельного агрегата без установки колеблется от 2700 до 7700 долларов с соответствующей мощностью 80000 и 200000 БТЕ соответственно.

Этот простой метод поможет выбрать размер бойлера, который лучше всего подходит для вашего дома.

  1. Определите площадь вашего дома в квадратных футах.
  2. Умножьте площадь в квадратных футах на одну из следующих категорий:
  • 30 или 40 для теплого климата,
  • 40 или 50 для умеренного климата,
  • 50 или 60 для горного или холодного климата,
  • 60 или 70 для холодный климат.

Владельцам домов старше 20 лет рекомендуется использовать большее число, чтобы котел мог работать с более старыми строительными материалами, которые могут не обеспечивать теплоизоляцию, а также с новыми строительными материалами.

Факторы при расчете цен на котлы для жилых домов

Домовладельцы могут устанавливать котлы в жилых домах, используя существующие трубопроводы или электрические сети, если инфраструктура уже существует. Без инфраструктуры затраты могут возрасти, особенно в сельской местности. Мало того, что котлы питаются от нескольких источников, таких как нефть, газ, пропан, электричество и пар, но они также могут быть комбинацией двух из этих источников энергии. В некоторых случаях объединение источников питания может быть экономичным решением.Это некоторые из основных факторов, влияющих на цены на бытовые котлы.

Тип котла

С точки зрения монтажа комбинированные котлы, как правило, наименее дорогие, а обычные котлы - самые дорогие. Стандартные котлы используются только для нагрева воздуха в доме, в отличие от системных котлов, у которых есть дополнительный резервуар для воды для нагрева воды в доме. Каждый из этих типов котлов доступен в стандартном и высокоэффективном вариантах.

Тип топлива: газ, твердое топливо, электричество и др.

Домовладельцы могут предпочесть один источник топлива другому, особенно если инфраструктура уже существует по соседству. Пропановые котлы являются популярными вариантами и работают эффективно, но они могут стоить дороже, чем газовые котлы. Жидкотопливные котлы, такие как конденсационные котлы, могут стоить больше в месяц, поскольку требуется большой резервуар для хранения нефти, и цены на нефть часто колеблются, но они предлагают больше тепла на БТЕ и могут быть идеальным вариантом для сельской местности. Электрические котлы используют электричество для питания агрегата, что делает их эффективными, но они не всегда достаточно мощные, чтобы обогревать дома в более прохладном климате. Паровые котлы реже встречаются в новых домах, но они работают, нагревая воду или пар и проталкивая его к нагревателям плинтуса и радиаторам через сеть труб.

Размер котла

Общее практическое правило состоит в том, что чем крупнее жилищный котел, тем выше его стоимость. В то время как большие, эффективные котлы могут показаться рентабельными для обеспечения надлежащего отопления, если агрегат слишком велик для дома, котел может быть не в состоянии должным образом обогреть пространство перед выключением в качестве меры безопасности.Использование расчета для определения правильной выходной мощности в БТЕ для площади дома является важным фактором в обеспечении того, чтобы ежемесячные расходы не были пустой тратой ваших ресурсов. Кроме того, для установки более крупных обогревателей потребуются дополнительные трудозатраты и инфраструктура, что потенциально приведет к увеличению первоначальных затрат.

Функции, обновления и модификации

Новые бытовые котлы, установленные в существующих местах, могут потребовать некоторых повышенных затрат, если какие-либо обновления необходимы для обеспечения безопасности и правильной работы нового котла.Эти затраты могут включать установку новых труб, воздуховодов, электрических розеток и проводов, клапанов или модификации источника питания. Это особенно актуально при переходе с одного источника топлива на другой. Например, для перехода с нефти на газ потребуется выкопать существующий резервуар для утилизации и установить новые трубопроводы.

Фото: depositphotos.com

Дополнительные расходы и соображения

На цены на бытовые котлы также может повлиять стоимость разрешений, необходимых для нового строительства, проверок безопасности и модернизации существующего оборудования в доме.В то время как для некоторых установок может потребоваться полная замена воздуховодов, для других может потребоваться только тщательная очистка. Климат и географическое положение также влияют на то, насколько мощным должен быть котел и сколько изоляции может потребоваться в доме.

Установка и разрешения

Специалисты по ОВКВ обычно берут от 75 до 125 долларов в час, а иногда и до 200 долларов за установку новых бытовых котлов. После того, как технический специалист проверит необходимую работу, оплата труда может взиматься по фиксированной ставке.Разрешение на установку может стоить от 50 до 300 долларов, причем более высокая стоимость обычно используется для новых сборок. Если требуются сборы за инспекцию, стоимость может составлять от 40 до 75 долларов.

Ремонт котла и замена

Регулярный ремонт не должен рассматриваться как частая трата, но когда он случается, домовладельцы могут рассчитывать заплатить в среднем от 200 до 600 долларов за ремонт. Самый простой способ определить, когда пришло время заменять изношенный котел, - это умножить количество лет, в течение которых он находился в эксплуатации, на стоимость ремонта.Если ответ превышает 5000 долларов, стоит вложить средства в замену.

Замена или новый воздуховод

Не всем котлам для работы требуются воздуховоды, которые помогают уменьшить количество пыли и аллергенов. Если воздуховоды используются с существующим котлом, специалисты HVAC могут проверить систему на наличие утечек и грязи и порекомендовать установить новые воздуховоды, если это необходимо. В среднем это может стоить от 2000 до 3000 долларов.

Эффективность теплоизоляции дома

Большинство новых домов построены с большим количеством теплоизоляции, которая помогает регулировать внутреннюю температуру дома.Эти дома эффективны в поддержании высоких и низких температур. В старых домах, как правило, меньше изоляция или изоляция, которая со временем выходит из строя. В этих домах легко происходит потеря тепла, поэтому котлам придется потрудиться, чтобы в доме было комфортно тепло.

Новые газовые линии

В зависимости от местоположения, когда устанавливается новый газовый котел, вполне вероятно, что потребуется установить и новый газовый трубопровод, чтобы обеспечить его правильное подключение к новой системе без повреждений , и безопасно использовать.

Сезон

Еще до того, как наступят холода, вы можете задуматься о том, как обогреть свой дом. Цены на бытовые котлы в летние месяцы зачастую ниже, чем в зимнее время.

Удаление асбеста

В старых домах могут возникнуть непредвиденные расходы, когда будет завершена проверка существующих воздуховодов. Если асбест будет обнаружен, стоимость замены или ремонта бытового котла, вероятно, увеличится из-за времени и труда, затрачиваемых на удаление асбеста в соответствии с рекомендациями по опасным материалам.Некоторые подрядчики берут минимум от 1500 до 3000 долларов за удаление асбеста.

Фото: depositphotos.com

Цены на бытовые котлы: типы бытовых котлов

Для бытовых котлов могут потребоваться накопительные баки для подогретой воды, в зависимости от того, какой котел выбран: стандартный, комбинированный или системный. Бойлеры без баков могут уменьшить занимаемую площадь в доме за меньшую стоимость, но они могут быть менее эффективными для больших домов без бака для хранения горячей воды.Комбинированный котел может поместиться в небольшом пространстве, позволяя снизить затраты, поскольку вода и воздух нагреваются вместе.

Стандартный котел

Обычные или стандартные котлы обычно используются для строительства новых домов и стоят в среднем 3500 долларов. Одно устройство быстро нагревает воду и отправляет эту горячую воду по трубам в краны. Эти модели также хорошо подходят для теплых полов, когда трубы проложены под паркетными полами, чтобы излучать тепло от нагретых труб.Хотя это дополнительные затраты, это может сэкономить деньги в долгосрочной перспективе, поскольку лучистое тепло пола помогает поддерживать более высокую температуру в доме в целом.

Комбинированный котел

Комбинированные котлы часто представляют собой настенные блоки, которые удобны для небольших помещений, поскольку не требуют накопительного бака. Они могут одновременно нагревать воду и воздух, что в конечном итоге может быть более экономичным. Эти агрегаты лучше всего работают в более мягком климате, чем в холодном, где дополнительный резервный резервуар для воды может быть полезен для поддержания постоянной подачи горячей воды и тепла.Средняя цена комбинированных котлов колеблется от 2600 до 6800 долларов.

Системный котел

Системный котел может стоить от 3000 до 5500 долларов. Они лучше всего подходят для домов среднего и большого размера, где резервуар для горячей воды обеспечивает мгновенную подачу горячей воды из любого крана. В системном бойлере бак для воды хранит предварительно нагретую воду, обеспечивая большой запас горячей воды по запросу.

Цены на котел для дома: нужен ли новый котел?

Обычно котлы необходимо заменять каждые 15 лет.Это помогает обеспечить замену старых котлов на более энергоэффективные системы для снижения ежемесячных затрат и обеспечения безопасной эксплуатации. Однако есть также признаки, указывающие на то, что вам нужен новый бойлер. Например, бойлер необходимо заменять, если он требует частого ремонта с использованием средств, которые лучше потратить на новый и более эффективный котел. Странные звуки, протечки и колебания температуры воды - еще одно свидетельство того, что пора подумать о замене старого бойлера.

Общие признаки того, что вам нужен новый бойлер

Хотя большинство бытовых приборов издают некоторые звуки, когда котел в жилом доме начинает издавать много шумных звуков, пора заняться профессиональным расследованием, накопился ли осадок в системе или трубы и клапаны изнашиваются.Если из котла исходит новый запах тухлых яиц, или он где-то протекает, настоятельно рекомендуется вызвать лицензированного специалиста, чтобы убедиться, что он работает безопасно, или узнать, нужно ли его заменять.

Долговечность и эффективность

Бытовые котлы были улучшены за последнее десятилетие. Старые котлы работают менее эффективно и часто требуют дополнительной энергии или топлива для поддержания желаемого уровня тепла. Если стоимость эксплуатации котла увеличилась в последние месяцы или для нагрева воды требуется больше времени, чем раньше, вероятно, пришло время подумать о замене котла на более новую и более эффективную систему.

Экономия затрат

Когда котлы достигают своего срока службы, их эффективность ухудшается из-за коррозии, отложений и снижается термический КПД. Рейтинг AFUE (Ежегодная эффективность использования топлива) от 56 до 75 процентов является обычным для старых котлов, и это приводит к более высоким затратам на питание котла для поддержания горячего воздуха и воды. Более новые модели имеют КПД от 80 до 98 процентов. Котлы с КПД выше 90 процентов могут снизить расходы на отопление до 30 процентов.

Повышенная надежность

Благодаря недавно установленному жилому котлу домовладельцы могут меньше беспокоиться о горячей воде и теплом доме, когда это необходимо. Новые агрегаты надежны, работают с оптимальной эффективностью модели и снижают риск угроз безопасности, которые могут представлять старые агрегаты. Выбор бренда и монтажной компании, у которых есть надежные обзоры и записи о безопасности, может помочь вам получить надежный котел и установку.

Добавленная стоимость недвижимости

Многие потенциальные покупатели жилья заинтересованы в домах, которые предлагают экономию энергии, начиная от солнечных батарей и заканчивая высокоэффективными котлами.Выбор установки бытового котла с высоким КПД может повысить стоимость вашего дома и предложить экологичную альтернативу домам, в которых нет модернизированных систем. Это также обеспечивает спокойствие покупателям, которые хотят переехать в дом с обновленными функциями.

Фото: depositphotos.com

Советы по обслуживанию котла, общие проблемы и способы их устранения

Когда котел испытывает трудности во время работы, может быть неприятно задаться вопросом, как скоро проблема будет устранена и сколько это будет стоить .Однако не для каждой проблемы потребуется помощь лицензированного профессионала. В некоторых случаях знание нескольких советов и приемов может помочь обеспечить бесперебойную работу котла или дать вам представление о том, насколько серьезна проблема и потребуется ли дополнительная или профессиональная помощь.

  • Проверить термостат на предмет неисправности. В некоторых случаях проблема может быть не в котле, а скорее в термостате, который изжил себя. После диагностики термостаты можно довольно легко заменить.
  • Проверьте контрольную лампу. Для котлов, у которых еще есть контрольная лампа, возможно, она перегорела и ее необходимо снова зажечь. Если не удается быстро снова включить свет, возможно, сопло забивает мусор, и его необходимо очистить.
  • Проверить на потерю давления. Если котел потерял давление, утечка воды является наиболее частой причиной, но проблема также может заключаться в неисправном напорном клапане. Для этого потребуется помощь профессионала, так как любые утечки в котлах являются ненормальными.
  • Определите, является ли новый звук глубоким грохотом. Глубокое грохотание также известно как «кетлинг». Скорее всего, в системе произошло накопление известкового налета, и для его удаления потребуется профессионал.
  • Перед использованием проверьте предохранительный клапан. Когда котел работает нормально, он должен выпустить избыточное скопление пара или тепла. Когда предохранительный клапан работает нормально, признаки недавней утечки воды или пара из клапана должны быть очевидны.В противном случае технический специалист должен будет проверить это.
  • Избегайте хранения каких-либо предметов рядом с бойлером. Хотя современные котлы считаются более безопасными, чем предыдущие модели, все же рекомендуется избегать хранения потенциально воспламеняющихся предметов рядом с котлом.
  • Назначьте ежегодную встречу для обслуживания. Котлы - это тщательно спроектированные машины, которые требуют регулярного технического обслуживания для обеспечения их безопасной работы. Если котел используется только часть года, его можно обслуживать в течение нескольких месяцев после включения.
  • Следите за котлом самостоятельно. Вместо того, чтобы позволить незаметной проблеме выйти из-под контроля, установите напоминание о необходимости ежемесячно проводить визуальный осмотр вашего котла. Проверьте, нет ли трещин и утечек, или посмотрите, не выходит ли пар, если это паровой котел. При возникновении любой из этих проблем вызовите специалиста.
  • Периодически проверяйте давление в котле. В инструкции к котлу будет указан подходящий диапазон давления для вашего котла. Проверка манометра может помочь убедиться в его оптимальном функционировании.

Цены на бытовые котлы: сделай сам по сравнению с наймом профессионала

Хотя работа с домашним котлом может быть заманчивой для тех, кто любит заниматься своими проектами дома, бывают случаи, когда лучше оставить определенные рабочие места обученным профессионалам. . Некоторые штаты требуют, чтобы котлы устанавливали только лицензированные специалисты. Установка бытовых котлов - это работа, которую лучше всего доверить лицензированному специалисту, который обучен и сертифицирован в области подключения и эксплуатации приборов, особенно тех, которые подключены к источнику питания, например, к газу или электричеству.Лицензированные профессионалы могут установить бойлер, не проливая воду, которая может повредить близлежащий пол, и имеют страховку на случай аварии.

Некоторые профессиональные компании HVAC не устанавливают устройства, которые они не поставили. Это помогает обеспечить квалификацию технических специалистов и удобство установки выбранной модели, что обеспечивает безопасность домовладельцев в долгосрочной перспективе.

После установки нового котла домовладельцам рекомендуется активно следить за тем, чтобы котел работал правильно.Проверка давления в клапанах и выявление утечек и странных запахов являются регулярной частью домашнего обслуживания. К котлам часто прилагается руководство, которое домовладельцы могут просмотреть и помочь им ознакомиться с принципами работы их котла. Существуют разделы по поиску и устранению неисправностей, относящиеся к конкретной модели котла.

Для более серьезных проблем, которые не могут быть решены быстро, компания, установившая котел, также может выполнить любой капитальный ремонт, который может потребоваться при обнаружении трещин, ударов или неприятных запахов.Хотя ремонт котла может стоить в среднем от 200 до 600 долларов, поддержание бесперебойной и безопасной работы котла считается оправданным.

Нужен бойлер?

Лучше всего звонить в профи. Получите бесплатную бесплатную оценку проекта от ближайшего к вам профессионала.

+

Фото: depositphotos.com

Как сэкономить на цене котла для дома

Сэкономить на новом котле для дома можно. Мало того, что компании HVAC предлагают скидки в разное время года, но также могут быть доступны скидки или льготы по снижению налогов.Вот несколько советов, которые следует иметь в виду, если вы ищете новый котел.

  • Получите по крайней мере два или три предложения по установке нового котла и договоритесь о более низкой цене.
  • Узнайте о скидках в Интернете или в местных газетах.
  • Проверьте базу данных государственных стимулов для возобновляемых источников энергии и повышения эффективности, чтобы узнать о доступных скидках или льготах по снижению налогов на покупку высокоэффективного котла.
  • Рассчитайте правильный размер котла, который вам нужен, вместо того, чтобы выбирать котел с наивысшей мощностью в БТЕ.
  • Выбирайте котел проверенной компании и фирменный котел.
  • Проверьте наличие долгосрочной гарантии, чтобы избежать расходов на ремонт в будущем.

Вопросы о ценах на котлы для жилых домов

Если покупка нового или замененного котла неизбежна, вы можете задать вопросы, которые помогут прояснить, делаете ли вы правильный выбор для своих нужд. Принимая решение об установке нового или заменяющего котла, подумайте о том, чтобы задать следующие вопросы.

  • Насколько больше я могу сэкономить с высокоэффективным котлом?
  • Стоит ли подумать о смене типа бойлера, который больше подходит для моего дома?
  • Нужно ли будет заменить какое-либо другое оборудование или воздуховоды? Если да, то сколько это будет стоить?
  • Будет ли мой существующий термостат работать с новым котлом?
  • Предоставляете ли вы гарантии на систему котла или установку?
  • Является ли установка фиксированной ставкой и включена ли она в цену?
  • Сколько в среднем будет стоить ежемесячная эксплуатация этого нового котла?
  • Какие проблемы требуют технического ремонта?

Часто задаваемые вопросы

Выбор правильного котла - это первый шаг к обеспечению надлежащего отопления дома.Вот несколько часто задаваемых вопросов, которые могут помочь в процессе принятия решения при определении цен на котел для жилого дома.

В. Как долго прослужат газовые котлы?

Обычно котлы могут проработать от 15 до 20 лет, прежде чем потребуется их замена, при условии, что они регулярно обслуживаются.

В. Как работают паровые котлы?

Паровые котлы имеют небольшое количество движущихся частей и обеспечивают беспыльное тепло и не пропускают воздух через воздуховоды.Согласно HomeAdvisor, паровые котлы нагревают воду газом или маслом до тех пор, пока они не производят пар, который проходит через трубы, ведущие к радиаторам, обогревателям плинтусов или подпольным трубам, обеспечивающим лучистое тепло.

В. Печь - это то же самое, что котел?

№. Печи нагревают воздух и используют воздуходувку для подачи воздуха в открытые пространства в доме через воздуховоды. Бойлеры нагревают воду или пар и проталкивают воздух по трубопроводам, чтобы генерировать тепло в любом месте, где трубы проходят в стенах или полах.Печи могут сушить воздух в доме, а котлы могут производить дополнительную влажность. Точно так же стоимость печи не будет равняться цене котла.

В. Что дешевле - нагревать пропаном или электричеством?

Пропан, как правило, дешевле использовать в качестве источника энергии для бытового котла, по данным Министерства энергетики США, примерно на треть меньше в целом. Пропан также способен производить более стабильную, более высокую температуру в 120 градусов по сравнению с 95 градусами, которые может произвести электричество.

В. Как узнать, когда необходимо заменить котел?

Частые поломки и необходимость ремонта - наиболее распространенный признак того, что бойлер нуждается в замене, особенно если ему 15 лет и старше. Утечки, проблемы с клапанами, колебания температуры воды, стуки и странные запахи - дополнительные признаки того, что бойлер, возможно, необходимо заменить, а не ремонтировать.

Найдите проверенных местных профессионалов для любого домашнего проекта.

+

Установка электрического жилого котла.Установка электрического котла PEX Manifold

Это пример бытовой электрокотловой установки с 4 контурами труб из PEX и одной температурой, которая устанавливается на котле.

Вы заметите, что в этом примере есть один насос Taco с шаровыми кранами и коллектор HousPEX PEX с 4 контурами. Температура пола устанавливается котлом, но вы можете использовать смесительный клапан, если вам нужна более высокая температура для других зон.

Рисунок 1: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 2: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 3: Электро-жилой котел с обвязкой котла и 4-х канальным коллектором из PEX

Рисунок 4: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX

Рисунок 5: Электро-жилой котел с отделкой котла и 4-х канальным коллектором из PEX Готовая

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (обшивка)

Кол-во 1 - Электрические отопительные котлы

Количество 2 - Смесительные клапаны для систем водяного отопления (в данном приложении не используются)

Количество 0 - шаровые краны для стороны водяного отопления

Количество 2 - Шаровой кран Webstone серии ProPal и слив

Количество 1 - датчики температуры и тройники

Количество 1 - Расширительный бак гидравлического отопления

Количество 1 - чугунный насос (Taco 0015-MSF3-IFC)

Количество 1 - Фланцы насоса с шаровыми кранами (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Количество 4 - Супер распорка и зажим

Qunatity 1 - Реле переключения гидравлического циркулятора (для 1 зоны)

Количество 1 - Термостаты водяного отопления и датчики пола (для 1 зоны)

Количество 1 - Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество 1 - Гидравлические воздухоочистители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 - Гидравлические предохранительные клапаны котла и предохранительные клапаны водонагревателя

Количество 1 - Коллектор из PEX с радиационным теплом - 4 порта 1/2 дюйма

Сторона водяного отопления (распределение)

Quantity X - трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X - Гидравлические радиаторы и конвекторы (в зависимости от системы)

X = различное количество необходимого продукта - в зависимости от фактической системы

Сколько времени нужно, чтобы установить новый котел?

Нам часто задают вопрос, сколько времени нужно, чтобы смонтировать новую котельную в вашем доме.Это естественно, потому что неизбежно что-то нарушится в вашей семейной жизни, не говоря уже о центральном отоплении и горячем водоснабжении.

На этот вопрос нет простого ответа, так как время на это зависит от:

  • есть ли у вас котел
  • какое топливо вы используете
  • переносите ли вы котел
  • какой тип котла вы устанавливаете
  • меняете ли вы тип котла, и какой тип вы меняете до и от
  • любые сложности в зависимости от типа дома, наличия водопровода и т. д.

Однако, по общему мнению, установка нового котла займет от шести часов до четырех дней. Ниже мы разберем несколько примеров, чтобы дать вам больше представления и более подробно объяснить процесс.

Мы не учли последний фактор (сложные ситуации), так как каждый случай будет индивидуальным. Таким образом, эти приблизительные оценки ниже относятся к обычным установкам в большинстве домашних условий.

Прямая замена котла: 4–6 часов

Самый быстрый и простой монтаж - это замена старого котла на новый того же типа.Предполагается, что старый просто сломан, замена будет в том же месте, и все трубы для воды, центрального отопления и газа уже на месте - и являются правильными характеристиками для новой модели.

В этой ситуации установка нового бойлера представляет собой простой случай изолирования и осушения систем, отключения электричества и термостата, снятия бойлера и установки нового на его место. Это может легко сделать один инженер менее чем за день.

Изменение положения котла: 1-2 дня

Если у вас уже есть котел, но вы хотите изменить его положение или хотите установить новый котел в другом месте, маловероятно, что это можно будет сделать за один рабочий день. Это связано с тем, что необходимо установить новые трубопроводы (вода и газ) и подключить новые электрические кабели и кабели термостата.

Также могут потребоваться небольшие структурные работы, такие как строительство каркасов и прохождение кирпичных стен для дымохода и перелива.Если предположить, что старый котел необходимо разобрать, переместить или убрать, это также потребует времени.

Установка нового пароконвектомата: 1-2 дня

Если в настоящий момент котла нет, время его установки будет примерно таким же, как и при перемещении, поскольку объем работ будет аналогичным. Любое время, сэкономленное за счет отказа от демонтажа старой модели, будет потрачено на новые подключения к водопроводным и газовым водозаборным отверстиям.

Предположительно, если не будет котла, не будет и системы центрального отопления.Если вы устанавливаете полностью новую систему центрального отопления и комбинированный котел, продолжительность работы резко возрастет. Приблизительно, новая система обычно занимает от одной до двух недель, так как она включает подъем ковров, полов и половиц, прокладку трубопроводов и установку радиаторов. Хорошая новость в том, что это можно проводить одновременно с установкой котла.

Смена типа котла: 2–3 дня

Есть три основных типа новых котлов, которые следует учитывать для вашего дома: комбинированный, только отопительный и системный.Все они требуют разной сантехники и электричества, поэтому, если вы переключаетесь с одного на другой, это почти как новая установка с точки зрения необходимого времени.

Самое большое изменение будет, если вы модернизируете комби до тепловой или системной модели.

  • Для системного бойлера вам понадобится водонагреватель для воды в системе центрального отопления. Обычно он находится в сушильном шкафу или рядом с котлом, и это означает, что половицы поднимаются и устанавливаются новые трубопроводы.Если вы устанавливаете в цилиндр погружные нагреватели, их также необходимо подключить к электросети.
  • Если вы переходите на отопительный котел, вам также понадобится бак для холодной воды и расширительный бак - расширительный бак необходимо установить на чердаке или на возвышенности в самой высокой точке ваша собственность. Это потому, что система питается под действием силы тяжести, а не давления в сети. Это также увеличит время, поскольку потребуется установить больше трубопроводов.

Если вы переходите от системы или отопления только к комбинированному котлу, любое дополнительное время будет потрачено на удаление ненужных цилиндров и резервуаров, удаление лишних трубопроводов и последующую уборку.

Некоторые люди предпочитают оставить их на месте, на случай, если они решат обновить их позже. Выбор за вами, но важно учитывать, что баллоны и баки займут дополнительное место в вашем доме, а компоненты, возможно, придется разобрать и очистить после нескольких лет неиспользования.

Изменение типа и положения котла : 3–4 дня

Самая большая работа по времени - это изменение типа и положения котла.Это может занять несколько дней, так как он объединяет все задания в разделах «изменение типа» и «изменение положения» выше.

Помимо любых новых трубопроводов, баков и баллонов (или их снятия), вам также может потребоваться установка новых кронштейнов, проделывание отверстий в стенах и перенаправление воды, газа и электричества к котлу.

Смена вида топлива: 2–3 дня

Если вы приобретаете новый котел, но меняете вид топлива, потребуются дополнительные сантехнические и электромонтажные работы.Например, если вы переключаетесь с масляной или газовой системы на новый электрический котел, но сохраняете прежнее положение, это увеличит время процесса установки.

Прямые свопы не всегда возможны

Когда вы подумываете о прямой замене, обратите внимание, что котлы, цилиндры и баки бывают разной мощности и мощности, а размер трубопроводов для центрального отопления может быть слишком узким или широким для конкретного типа котла. . Если у вас есть какие-либо сомнения, поговорите с инженером по газовой безопасности и назначьте визит, чтобы они могли осмотреть вашу систему.

Также возможно, что если ваш котел подошел к концу своего естественного срока службы, то же самое произойдет и с другими частями системы, что может означать больше работы и более длительное время установки.

Получите точное предложение для вашей установки

Хотя найти подходящий новый котел для вашего дома легко с помощью нашего инструмента «Найди мой котел», время, необходимое для установки, может сильно различаться. По этой причине приведенные выше сроки приведены только для справки и должны использоваться как нечеткое руководство.

Эти сметы относятся только к замене и установке котлов - не были учтены какие-либо крупные работы по подаче воды, газа или электроэнергии, а также установка ванн, душевых, раковин и бассейнов. Поэтому мы рекомендуем поговорить с аккредитованным установщиком Ideal в вашем районе, чтобы получить точную стоимость установки нового котла центрального отопления в вашем доме.

Для получения дополнительной информации о том, как сохранить свой дом в безопасности и тепле, загляните в наш раздел «Советы и рекомендации», где представлены статьи, посвященные обслуживанию, давлению, радиаторам и т.

Найди мой новый котел


Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме десять лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установить электрический водонагреватель - не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала.Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. В этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный выключатель на 30 А с кабелем 10–2 НМ) от цепи к резервуару.Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

Последний совет перед тем, как мы начнем: не наполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включайте цепь, пока резервуар не наполнится водой. Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

  1. Снимите крышку распределительной коробки - это, вероятно, сверху или сбоку водонагревателя.Скорее всего, вам нужно будет открутить только один винт, чтобы открыть два подводящих провода и винт заземления.
  2. Проверьте напряжение - никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе. Если там есть питание, это называется «живым» контуром. Пожалуйста, будь осторожен! Вы не только аннулируете гарантию при манипуляциях с электропроводкой под напряжением, но и вполне можете привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на подводящие провода.Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив прерыватель GFCI в вилке, если таковой имеется (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий прерыватель в коробке выключателя источника питания и переключите его в положение выкл. .
  3. Удалите заглушку - вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью острогубцев .
  4. Зачистите изоляцию провода - если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
  5. Подцепите проводку - пропустите провода через разъем ROMEX, затем затяните и зажмите часть кабеля NM в оболочке. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
  6. Подключите водонагреватель к цепи. - вернувшись в распределительную коробку, вы оберните заземляющий провод вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой для проводов). Возьмите белый провод («горячая» линия) и обмотайте его изоляцию изолентой (это для идентификации). Сделайте то же самое и на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
  7. Заменить крышку распределительной коробки - это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

Спасибо за выбор специалистов по сантехнике

Спасибо, что посетили нас на PlumbersStock.com. Если у вас есть вопросы по проекту электропроводки вашего водонагревателя, свяжитесь с нами. Помните, мы носим проверенные имена, такие как Брэдфорд Уайт, Такаги, Стибель Элтрон и т. Д.Приобретите запасных частей , а также аксессуары для водонагревателей.

Электрокотлы

Зачем нужно электричество?

Одно из основных преимуществ, помимо возможности быть экологически чистым, электрический котел меньше, чем аналогичный газовый котел. Компактный электрический бойлер поместится в кухонном шкафу или в других узких местах, где раньше вы изо всех сил пытались установить газовый котел или более крупные модели. Кроме того, электрический котел с гораздо меньшей вероятностью потребует каких-либо дорогостоящих затрат на техническое обслуживание или нестандартного ремонта.Большинство типов котлов могут быть ненадежными, поэтому они часто имеют длительный гарантийный срок. Однако, как только эта гарантия истечет, вы легко можете потратить сотни на ремонт, запчасти и проверки. С комбинированным электрическим котлом этот риск сведен к минимуму, и вам не нужно так много обслуживать его.

По цене они ничем не отличаются от своих газовых альтернатив: цены на электрические бойлеры колеблются между отметками 1500 и 2000 фунтов стерлингов. Единственным недостатком электрических котлов является то, что эксплуатационные расходы выше, если вы все еще подключены к сети.Электрические котлы, работающие только на отопление, намного дешевле - всего около 400 фунтов стерлингов. Стоимость установки котла для типичного электрического пароконвектомата может быть сопоставима с альтернативой газу, но на самом деле это может также повлечь дополнительные расходы, потому что некоторые старые системы отопления могут потребовать модернизации, чтобы обеспечить своевременный нагрев радиаторов, расположенных дальше от котла.

Электрические котлы - популярный выбор в многоэтажных домах, потому что им не нужен дымоход. Замена котла на 5-м этаже или выше может оказаться очень дорогостоящей работой, потому что нам нужно будет установить строительные леса, чтобы можно было работать с дымоходом.Это, к сожалению, совершенно недоступно для значительной части людей, живущих в многоэтажных жилых домах. Если вы выберете электрический пароконвектомат, такой проблемы не возникнет. Он не требует дымохода и может быть установлен на верхнем этаже небоскреба. Все, что нужно, это водоснабжение и электроснабжение, и вас рассортируют.

Кроме того, электрические альтернативы имеют преимущество с точки зрения безопасности и технического обслуживания. Вы не можете контролировать температуру газового пламени, но можете контролировать тепло с помощью электричества.С природным газом средняя температура внутри пламени составляет 1960 градусов. При таких экстремальных температурах теплообменники и другие детали подвержены перегреву и чрезмерному износу. С электрическим нагревательным элементом такой проблемы нет - электричество позволяет точно регулировать температуру, поэтому детали котла никогда не нагреваются больше, чем требуется.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
