схема подключения в квартире, видео и рекомендации по монтажу
Накопительный водонагреватель – устройство для нагрева воды, имеющее важное значение в быту, особенно для жителей квартиры во время сезонного отключения горячей воды. Если вы купили оборудование и не знаете, как его подключить, изучите схему и видео, представленные на нашем сайте.
Емкостный водонагреватель в квартире важно устанавливать с учетом его объема и способа крепления.
Обычно бойлер состоит из:
- термонагревательного элемента (ТЭНа) водонагревателя
- бака, удерживающего температуру
- термостата
- системы подвода воды и ее отведения
Для того чтобы все узлы устройства работали исправно, необходимо правильно осуществить подключение водонагревателя к системе водоснабжения квартиры. Если вы не уверены, что сможете подключить электрический водонагреватель самостоятельно, лучше доверить эту работу профессионалам. Выполнение подключения газовых водонагревателей без соответствующей подготовки может быть опасно.
Как подключить водонагреватель: необходимый инвентарь
Для оперативного и эффективного выполнения работ в домашних условиях понадобятся следующие инструменты и расходные материалы:
- перфоратор и сверла по бетону, подходящие для крепежа накопительного водонагревателя
- разводной ключ, гаечные ключи
- пакля (лен), паковочная паста, герметик
- сварочный аппарат для пайки (при использовании полипропиленовых труб)
- измерительная линейка, рулетка
- тройники, запорные краны, соединительные шланги
Для сборки элементов лучше использовать анаэробный герметик, а при его отсутствии — унипак или лен. Перед тем, как присоединить водонагреватель накопительный, следует надежно закрепить его там, где вы хотите расположить прибор.
Крепление вертикального устройства к стене
Перед началом работ следует выбрать место, которое будет соответствовать следующим требованиям:
- прочная стена
- близкое расположение водопроводных труб и розетки
- доступность для дальнейшего технического обслуживания
Накопительный водонагреватель закрепляется с использованием специальных кронштейнов, идущих в комплекте и рассчитанных на большой вес.
Во время установки следует учитывать то, что сливное отверстие должно быть снизу.
После закрепления бойлера на стене квартиры устанавливают специальный клапан, предназначенный для защиты бака от избыточного давления и температуры. Его отверстие должно быть открыто.
Если давление в системе превышает шесть атмосфер, то потребуется дополнительный редуктор.
Арматуру (шаровые краны и др.) следует приобретать у надежных производителей, чтобы она прослужила вам максимально долго.

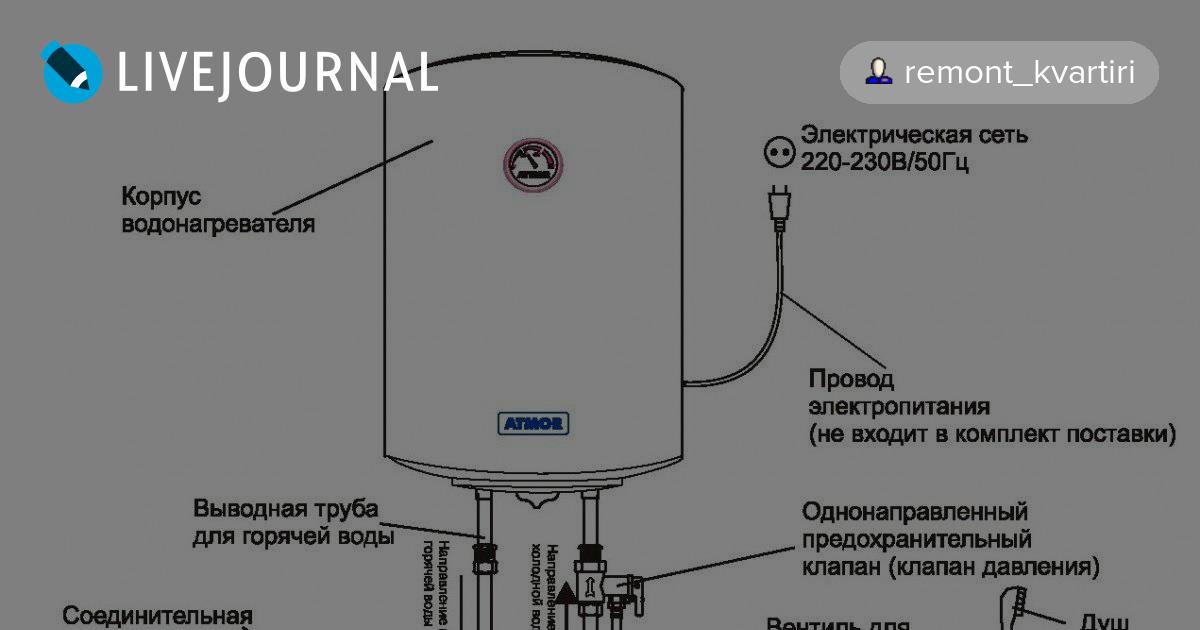

Схема подключения:
Как подключить накопительный автономный котел своими руками
Сначала на вход холодной воды, смазав резьбу пастой, монтируют тройник, который будет обеспечивать удаление жидкости из бака. Стандартная резьба на обоих входах, обычно, недорезана, поэтому лучше подправить ее с помощью специальной клуппы с трещоткой.
Далее к тройнику прикручивают, предварительно обработав пастой резьбу, краник для сброса воды и предохранительный клапан, который будет защищать водонагреватель в квартире от избыточного давления и потери воды при ее внезапном отключении.
Клапан и кран, в свою очередь, соединяют с помощью «американки» (быстроразъемного соединения, состоящего из накидной гайки и резьбовых концевиков).
К крану подсоединяем паечную переходную муфту, которая обеспечит надежный переход к трубе холодного водоснабжения.
На вход горячей воды монтируют «американку» и переходную муфту, позволяющие надежно произвести работу по подключению к трубе горячего водоснабжения.
Более наглядно понять подключение настенного водонагревателя можно, изучив схему.
Бойлеры и другая бытовая техника прослужит долго, если создать благоприятные условия для работы, поэтому рекомендуется дополнительно установить на трубопровод холодной воды фильтр механической очистки, который будет оберегать оборудование от кусочков окалины и других загрязнений, поступающих из водопровода.
Электробезопасность
Подключение настенного накопительного водонагревателя к электричеству следует осуществлять, согласно схеме, с полным соблюдением техники безопасности поэтому крайне важны:
- влагозащищенная розетка
- отдельный автомат
- заземление.
После изучения инструкции для понимания, как подключить устройство, и выполнения всех работ по монтажу накопительного водонагревателя, следует произвести тестовый запуск.
Схема электроподключения бойлера:
Первый запуск после подключения
Для этого необходимо:
- Выключить горячую воду на дом
- Открыть горячую воду на смесителе
- Подать холодную воду на бойлер
- Открыть кран горячей воды
- Ждать выхода воздуха и нормального напора воды в смесителе
- Закрыть кран смесителя
- Включить автомат
Ориентировочно через час вода в баке нагреется и будет готова к эксплуатации в быту.
Особенности монтажа напольных бойлеров
Присоединение к водопроводу и электроснабжению напольных и горизонтальных бойлеров имеют свои особенности по схеме.
- Сливное отверстие находится сверху
- Требуется отдельный вывод для присоединения заземления к водонагревателю
- Обязательно использование обратного клапана
В квартирах такие устройства, обычно, не используются, потому, что схема подключения их затруднительна, а стоимость довольно высокая.
Типичные ошибки подключения водонагревателей
Одним из распространенных недочетов монтажа является установка обратного клапана и игнорирование предохранительного. В данном случае устройство подвергнется повышенному давлению, что может привести к:
- серьезному повреждению водосодержащей емкости
- отслоению эмали, защищающей бак от коррозии
- смещению прокладки из резины
Все эти неисправности приведут к разгерметизации бака и утечке воды.
Некоторые специалисты полностью отказываются от установки клапанов, считая, что давление не может повредить емкость водонагревателю. Такое суждение является ошибочным, так как тепловое расширение водной среды не учитывается.
Отсутствие защитных клапанов также приведет к тому, что при отключении воды жидкость, имеющаяся в баке, беспрепятственно вытечет из водонагревателя и приведет к повреждению термоэлектронагревательного элемента (ТЭНа), рассчитанного на работу в жидкой среде.
При правильном монтаже устройство прослужит длительное время, поэтому важно учесть все аспекты присоединения водонагревателя к водопроводу (схема, видеоинструкция, данные производителя и т.д.).
Как избежать ошибок- Подключение накопительного и проточного- Пошаговая инструкция и Особенности установки +Фото и Видео
При установке любого вида нагревателя воды необходима схема подключения водонагревателя к водопроводу.
Подходить к монтажу надо внимательно, любая ошибка может привести к нежелательным последствиям.
Содержание статьи:
Типы установок нагрева воды
Водонагреватели работают от газа и от электричества
Газовые колонки гораздо экономичней в плане энергозатрат, но их монтаж выполняется только специализированными специалистами с требуемой документацией.
Рассмотрим электрические системы нагрева, предусматривающие самостоятельную установку.
Виды
Агрегаты данного типа делятся на напорные и проточные.
Водонагреватель накопительный
Обладает крупными габаритами, так как это емкость для накапливания воды. Оснащен ТЭНом, который производит нагрев жидкости в резервуаре. С какой скоростью будет повышаться температура воды, зависит от объема емкости и мощности трубчатого электронагревателя.
При любом варианте есть время ожидания. Некоторые накопители с ТЭНом оснащены автоматической функцией контроля степени нагрева, при понижении температуры в емкости, система нагрева включается, доводя температурный показатель до заданного.
Эти установки прекрасный вариант для дома с большой семьей, где горячей воды требуется много.
Эти установки прекрасный вариант для дома с большой семьей, где горячей воды требуется много.Водонагреватель проточный
Эта система подает горячую воду в кран мгновенно, как только его открыли. Габарит изделий скромный, вода протекая через агрегат и нагревается очень быстро. Недостаток изделия в том, что присутствует температурное ограничение и они потребляют много электроэнергии, что сказывается на бюджете.
Подключение водонагревателя к водопроводу
Перед тем, как приступить к монтажу требуется подготовиться, чтобы в процессе не возникло вопросов, и установка произвелась качественно.
Понадобятся инструменты
- Рулетка или линейка
- Перфоратор или дрель с функцией отбойного молотка. Сверла.
- Крепления для монтажа нагревателя на стену.
- Ключи слесарные, пассатижи, разводной ключ.
- Фитинги
- Шаровые краны
- Фум лента или пакля
- Гибкие шланги для воды.
- Ветошь
Подготавливая все необходимое, стоит обратить внимание на нюансы установки изделия.
Не исключено возможное наращивание труб или монтирование обводной линии. Дополнительно необходимо приобрести трубы обладающие устойчивостью к высокотемпературному режиму.
Виды трубопроводных магистралей
Инструменты и материал, что могут понадобиться, также зависят от того из чего сделаны трубы.
Полипропиленовые трубы
Монтаж потребует наличия трубореза и специального паяльника. Фитинги из полипропилена. Подключение запорных механизмов в таких случаях муфтовое.
Монтаж простой если трубопровод не скрыт, в ином варианте, установка значительно осложняется. Только после свободного доступа к трубам, возможно произвести врезку.
Металлопластиковый трубопровод
Изделия из данного материала в своем большинстве прокладываются на поверхности, что исключает возможность осложнений. Все соединения производятся фитингами, любая схема подключения водонагревателя осуществляется без сюрпризов.
Соединение с трубами водопровода осуществляется тройниками.
Фитинги соединяются с частями магистрали или гибкими шлангами, вариант стыковки напрямую связан с местом установки агрегата и того где расположены трубы.
Трубопровод из стали
Чтобы избежать сварочных работ, можно использовать тройник «вампир».
Сконструирован «вампир» по подобию хомута. Он просто одевается на трубу и закрепляется специальными винтами. Для того, чтобы обеспечить прилегание применяют резиновые прокладки.
Когда хомут установлен с отводом. В главном трубопроводе, через отвод высверливаетя отверстие, чтобы избежать повреждений резьбы используют защитную втулку. Кран соединяется по резьбе с отводом. Затем подключается шланг к устройству нагрева.
Установка нагревателя накопительного типа
Важно!
Перед монтажом будет не лишним проверить, прекращена ли подача воды.
Монтаж электрических систем нагрева требует установки предохранительного обратного клапана. Он купирует вытекание жидкости из накопителя и защитит от гидроудара.
Во избежание ошибок подключения, патрубок на вход воды, помечен синим цветом, именно на него производится установка предохраняющего клапана.
Далее соединительные работы водопровода с системой нагрева осуществляются при помощи гибких шлангов или используется совместное применение труб и шлангов.
Предохранительный клапан обязан функционировать идеально без нареканий. Рекомендуется приобрести изделие хорошего качества.
Последовательность элементов от впускного патрубка
- Фитинг (тройник)
- Запорный кран. Подключается к тройнику сбоку. Предназначен для слива воды.
- Обратный клапан с отводом в канализацию
- Шаровой кран для перекрытия системы
- Трубопровод.
Базовые элементы для монтажа водонагревателя
- Редуктор. Понижает входное давление, до заданного прибором нагрева.
- Фильтр. Устанавливается при плохом качестве воды, если допустимый предел концентрации примесей и солей железа превышен. Монтаж фильтра в таких случаях снижает уровень накипи в резервуаре и на самом нагревательном элементе.
Подключение горячей воды к бойлеру. На патрубок нагревателя устанавливается шаровой кран. К запорному механизму подсоединяется шланг для подачи горячей жидкости.
Установка проточного водонагревателя
Внимание!
Мощность проточных систем высокая. Стоит позаботиться о проводке. Необходимо УЗО и заземление. Для бойлеров с большой мощностью это также важно.
Монтаж проточной системы напрямую связан с предполагаемым количеством точек водозабора.
Самая простая установка на одну точку. Такой тип подключения часто применяют в квартирах, для монтажа прибора в ванной комнате, чтобы не лишать себя комфорта, когда горячее водоснабжение отключено.
Для таких целей подойдет недорогой агрегат с малой мощностью.
В загородных домах применяется более сложная схема подключения. В таких случаях требуется мощный и дорогостоящий нагреватель. Особенность установки в том, что водонагреватель надо устанавливать на одинаковом расстоянии от всех источников водозабора.
Последовательность установки
- Монтаж фитингов на трубы ХВС и ГВС.
- Установка запорных арматур на переходники.
- Соединение патрубков с фитингами на трубах, используя специальные шланги. При значительном удалении точек водозабора от места врезки, можно применить трубы (материал изготовления труб, должен быть одинаковый с материалом трубопровода)
Итоги
Следуя всем вышеперечисленным инструкциям можно самостоятельно подключить систему нагрева без ошибок.
Как подключить проточный водонагреватель, необходимые инструменты
Не каждый дом или даже квартира могут быть подключены к центральной системе горячего водоснабжения, поэтому у владельцев жилой недвижимости возникает необходимость устанавливать разные приспособления, обеспечивающие постоянное наличие горячей воды в доме.
Отличным выбором для этого считается установка проточного водонагревателя, выступающего в качестве качественного, надежного и долговечного оборудования, нагревающего воду при процессе ее поступления в сантехнические приборы. Данные устройства представлены на рынке во многих видах, отличающихся мощностью, внешним видом, размерами, стоимостью и иными параметрами. Важно грамотно выбрать изделие, а также знать, как подключить проточный водонагреватель к основным сантехническим приборам дома. Выполнить все процессы несложно, поэтому допускается реализовать их своими руками. Следует отличать проточный нагреватель от накопительного, так как они по-разному подключаются к системе электроснабжения.
Необходимые инструменты и материалы
Подключение проточного водонагревателя должно производиться с использованием подходящих инструментов и материалов. Весь процесс делится на три крупных этапа:
- подключаемый элемент монтируется на выбранное место на стене жилого помещения;
- он подключается к электричеству;
- далее подсоединяется к системе холодного водоснабжения.
Схемы проточных водонагревателей разного вида обладают практически одинаковыми параметрами, поэтому для установки любого типа требуются инструменты и материалы:
- для монтажа конструкции требуется дрель, оснащенная подходящими сверлами, причем их выбор зависит от того, из какого материала выполнена стена помещения, где планируется выполнять монтажные работы, так как стандартные сверла для бетона не будут подходить для плиточного покрытия;
- для крепежа устройства требуются дюбели с саморезами;
- для подключения к электричеству требуется медный провод с тремя жилами, оснащенный качественной двойной изоляцией, причем сечение должно быть минимально равно 2,5 кв мм;
- молоток, отвертки, газовый ключ, плоскогубцы, рожковый ключ;
- для герметизации различных соединений применяется ФУМ лента;
- для подключения проточного водонагревателя к системе холодного водоснабжения требуется труба, причем оптимальным выбором считаются металлопластиковые изделия.
Инструменты и материалы
Проточный электрический водонагреватель
При процессе выбора места расположения конструкции учитывается, что она должна быть на уровне головы взрослых людей, чтобы предотвратить перегрев оборудования или его заполнение водой.
Этапы подключения проточного водонагревателя
После подготовительных работ можно приступать к непосредственному монтажу. Он делится на несколько крупных этапов, причем каждый из них является значимым и важным, так как от грамотного выполнения всех задач зависит идеальный результат работы.
Выбор места
Первоначально важно определиться с местом расположения оборудования. Установить проточный водонагреватель надо правильно, поэтому при выборе места монтажа учитываются рекомендации специалистов:
- важно, чтобы пользоваться конструкцией было удобно для непосредственных пользователей, так как обычно на внешней панели располагаются разные кнопки для управления бойлером;
- не допускается, чтобы на прибор попадала влага во время работы, так как это может стать причиной короткого замыкания, а также поломки дорогостоящего оборудования;
- во время выбора места учитывается удобство подводки к водонагревателю электрической проводки и труб холодного водоснабжения;
- допускается выполнять установку на любую стену, так как проточные изделия не обладают большими размерами, поэтому на стену не будет оказываться существенное воздействие.
Варианты расположения водонагревателя
Как только оптимальное месторасположения для установки проточного водонагревателя своими руками будет выбрано, наносится на него разметка. Для этого необходимо пользоваться уровнем и карандашом.
Нанесению разметки уделяется много внимания, так как не допускается, чтобы нагреватель воды был установлен с какими-либо перекосами или неровностями, поскольку это негативно скажется на эффективности его применения, а также на сроке его службы. По крышке изделия отмечаются на стене места расположений отверстий для крепления. После этого с помощью дюбелей и саморезов конструкция прикрепляется к стене помещения при ориентации на заранее нанесенную разметку.
Чаще всего проточные водонагреватели выпускаются в комплекте со всеми необходимыми элементам для крепежа, но нередко приходится сталкиваться с тем, что дюбеля являются чрезмерно короткими, поэтому невозможно прикрепить оборудование к стенам, на которых имеется значительный слой из штукатурки.
Поэтому придется дополнительно покупать подходящие крепежи.
Устройство проточного водонагревателя
Нюансы подключения
Подключение к водопроводу
Далее следует разобраться, как подключить проточный водонагреватель в квартире к системе холодного водоснабжения. Для этого выбирается один из возможных методов. Простой метод используется обычно новичками. Он предполагает, что откручивается первоначально с душевого шланга лейка, после чего он прикрепляется к входу воды в оборудование. Смеситель далее устанавливается в положение душ, после чего можно пользоваться обогревателем по его назначению. Если перекрывается ручка в положение кран, то будет поступать из крана холодная вода. Такой метод обычно применяется для временного решения проблемы, связанной с отсутствием горячей воды в квартире, например, когда произошла поломка в централизованной системе. Для основного способа получения горячей воды он считается неподходящим.
Второй достаточно сложный метод предполагает выполнять установку бойлеров, использующихся в качестве основных элементов для получения горячей воды.
Для этого применяется отвод, предназначенный для подключения стиральной машины. Приобретается тройник, а также подготавливается фум лента. После прикрепления тройника к отводу, устанавливается кран, позволяющий регулировать поступление холодной воды к водонагревателю, а также это облегчит управление устанавливаемой температуры в оборудовании. Во время выбора места расположения крана учитывается, что он должен находиться в доступном и удобном месте, а также не допускается, чтобы его перекрывали какие-либо коробы или иные элементы. К этому крану от водонагревателя прокладывается трубопровод, причем чаще всего для этого используются металлопластиковые трубы. Допускается применять пластиковые трубы или пользоваться гибкой подводкой.
Для эстетичного внешнего вида всего помещения желательно прокладывать трубы таким образом, чтобы они не были видны, а если это сделать невозможно, то они закрываются коробами.
Таким образом, разобравшись в том, как подключить проточные водонагреватели к системе водоснабжения, каждый владелец жилой недвижимости сможет легко справиться с этим процессом своими силами.
Если для подключения используются трубы, то все резьбовые соединения должны оставаться в свободном доступе, поэтому их нельзя замуровывать в стены или закрывать какими-либо герметичными и целостными конструкциями.
Подключение к смесителю
Монтаж к водопроводу
Следует использовать обратный клапан
Подключение к электричеству
Как установить проточный нагревательный прибор? Для этого надо не только подключить его к холодному водоснабжению, но и к электричеству. Большинство современного оборудования являются мощными устройствами. Их мощность может варьироваться от 3 до 9 кВт. Поэтому для их грамотного монтажа желательно выделить отдельную электрическую линию, оснащенную автоматом УЗО, чтобы в случае какого-либо непредвиденного перебоя в сети прибор автоматически отключался от электричества. Не допускается для такого мощного электрического прибора пользоваться обычными розетками, так как чаще всего в них заземление является некачественным.
Расположение розетки в ванной комнате
Розетка для ванной комнаты
Так как выделяется для оборудования отдельная электрическая линия, желательно все работы проводить в процессе осуществления капитального ремонта в доме или квартире.
Для этого все провода прячутся в штробах, сделанных в стенах помещений. Желательно укладывать все кабеля в специальные коробы, обеспечивающие защиту от возгорания. Непременно выбирается качественная розетка, обладающая хорошим заземлением.
При подключении проводов к зажимам обязательно учитывается правильная фаза. Подключение прочного водонагревателя к электричеству непременно осуществляется до того момента, пока поступит вода. Сам процесс работы с электрической проводкой считается достаточно сложным, поэтому если у владельца помещения отсутствует опыт работы, то желательно доверить процедуру специалистам. Схема подключения является простой только для квалифицированных электриков.
Для грамотного монтажа рекомендуется следовать советам специалистов:
- во время работы используются только те насадки, которые продаются в комплекте к оборудованию;
- подключать прибор следует непосредственно к электрощиту дома, поскольку если выполнить этот процесс к обычной розетке, то возможны разные проблемы в электроснабжении дома;
- для работы рекомендуется выбирать медный кабель, обеспечивающий высокое качество установки;
- обязательно монтируется УЗО в качестве предохранительного автомата, так как приходится работать с мощным и сложным устройством;
- желательно изначально выбирать такое место установки, которое будет оптимальным не только для использования прибора по назначению, но и для его подключения к разным системам, чтобы в процессе работы не возникали сложности;
- нельзя, чтобы под нагревателем располагалась кухонная плита или холодильник, а также другое электрическое оборудование, так как если в процессе эксплуатации возникнет протечка, то могут сломаться приборы, а также нарушится проводка в квартире.
Таким образом, если следовать основным рекомендациям специалистов, то обеспечивается быстрая и качественная установка. При точном следовании инструкции не будет возникать никаких проблем, а также уже в процессе эксплуатации прибора не будут образовываться какие-либо сложности.
Схема подключения электропитания
Схема заземления
Частые ошибки
Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.
Наиболее частыми ошибками являются:
- такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
- включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
- для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
- трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
- неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
- неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
- неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.
Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.
К электропитанию нужно подключать оборудование внимательно
Подключите нагреватель к водопроводу
Особенности монтажа
Видео
Установка электрического водонагревателя: пошаговое руководство
Установка электрического водонагревателя не так сложна, как вы думаете, особенно если вы любитель DIY.
Но прежде чем взяться за работу, вы должны учесть, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если подобные задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.
Электрические водонагреватели прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу. Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источник утечки находится в самом резервуаре, единственный выход — заменить водонагреватель.
Подготовка к установке электрического водонагревателя
Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, которое поможет вам найти лучший вариант, соответствующий вашим потребностям.
И, если вы решили установить водонагреватель самостоятельно, вам необходимо снять старый водонагреватель и утилизировать его должным образом.
Инструменты и расходные материалы
Отремонтируйте вашу сантехнику уже сегодня!
Установка электрического водонагревателя
Установка электрического водонагревателя намного проще, чем установка газового обогревателя, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.
Пошаговые инструкции по установке электрического водонагревателя:
Отключите электричество
Шаг 1
Отключите электричество от вашего водонагревателя на панели автоматического выключателя.
Проверьте проводку водонагревателя при помощи тестера напряжения, чтобы убедиться, что агрегат выключен.
Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним. .
Скорая помощь
Звоните сейчас!
Откройте кран горячей воды и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам. .
Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).
Подсоедините шланг к сливному клапану водонагревателя.Откройте клапан и слейте воду из бака (или в слив в полу, или даже в ведра).
Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P.
Это поможет воде быстрее стекать, так как в бак попадет воздух.
Отсоедините электрические провода
Шаг 3
Отсоедините электрические провода в верхней части водонагревателя. Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя.Затем перед запуском проверьте провода тестером напряжения.
Закройте провода крышкой и пометьте их (или сделайте снимок), чтобы избежать путаницы в будущем при подключении нового водонагревателя.
Отсоедините водопровод
Шаг 4
Отсоедините линии подачи горячей и холодной воды. Если к водонагревателю были подключены медные трубы, возможно, вам придется разрезать трубы. Если вам нужно разрезать трубы, воспользуйтесь резаком для труб и оставьте как можно большую часть трубы.
Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.
Снимите старый водонагреватель
Шаг 5
Когда резервуар опустеет, снимите старый водонагреватель с тележкой.
Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон. Узнай почему.
Убедитесь, что ваше электрическое питание должным образом достигает резервуара.Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.
Аварийная сантехника — круглосуточное обслуживание
Получите предложения от квалифицированных местных подрядчиков
Подготовьте водопроводные линии
Шаг 6
Если в вашем старом водонагревателе использовались медные трубы, и необходимо было разрезать трубы, вы Нужно будет подготовить трубы с помощью наждачной бумаги. Протрите концы труб наждачной бумагой, пока они не засияют.
Подключение электропроводки
Шаг 7
Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.
Подсоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте меткам на этикетках или изображению, которое вы сделали, начиная с шага 3. Затем установите крышку распределительной коробки.
Присоедините линии подачи и включите воду
Шаг 8
Подключите линии подачи горячей и холодной воды.Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).
Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы.
Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений. Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений. .
Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам нужно будет выровнять резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.
Проверьте герметичность соединений гибких шлангов , открыв кран горячей воды на ближайшем водопроводном кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.
Как только резервуар заполнится, вода начнет вытекать из крана горячей воды.
Получите лучшую цену на водонагреватель
Ремонт и установка
Получите предложения от квалифицированных местных подрядчиков
Присоедините нагнетательную трубу T&P
Шаг 9
Установите выпускную трубу на клапан T&P.Конец трубы должен находиться в пределах 6 дюймов от пола.
- Используйте медный фитинг с наружной резьбой 3/4 дюйма.
- Нанесите смазку на трубу снаружи и на внутренней части фитинга клапана.
- Присоедините фитинг к фитингу клапана T&P и затяните.
- Очистите фитинг конец трубы
- Покрасьте флюсом для пайки внутреннюю часть фитинга с наружной резьбой и внешнюю сторону трубы
- Присоедините трубу к фитингу
- Используйте припой и горелку для соединения трубы.
Включите питание и стравите воздух из линий горячей воды
Шаг 10
После того, как бак водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: включение питания до того, как бак полностью заполнен, может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.
Если на водонагреватель не подается питание, обязательно выключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.
Удаление воздуха из трубопроводов горячей воды
Шаг 11
По удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать несколько минут, пока он не перестанет «разбрызгиваться».
Может пройти несколько часов, прежде чем вода в баке полностью нагреется.
Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.
Подождите пару часов и проверьте выпускную трубу T&P.Если из трубы капает вода, давление может быть слишком высоким.
Аварийная сантехника — круглосуточное обслуживание
Получите предложения от квалифицированных местных подрядчиков
Посмотреть видео
Почините вашу сантехнику в аварийной ситуации сегодня!
Как управлять водонагревателем с помощью 1,2,3- и 4-позиционных переключателей?
Управление водонагревателем с помощью однополюсных, двухполюсных и промежуточных переключателей?
В нашей серии разводки электрических водонагревателей мы покажем, как управлять водонагревателем с помощью односторонних, двухходовых, трехходовых и четырехпозиционных (промежуточных) переключателей.
Управление водонагревателем с помощью однополюсного переключателя
Для управления непостоянным (неодновременным) водонагревателем с помощью одностороннего или одностороннего переключателя мы должны использовать провод калибра 10 с минимальным Автоматический выключатель на 30 ампер. В нашем случае мы подключили водонагреватель непосредственно к одностороннему переключателю на 30 А, который защищен автоматическим выключателем на 30 А от главного распределительного щита. Нижнее положение переключателя используется для отключения линии подачи к водонагревателю.В случае водонагревателя на 240 В достаточно одного отключения линии, чтобы отключить водонагреватель. Также не забудьте правильно заземлить выключатель и водонагреватель.
Полезно знать:
- Всегда используйте провод 10 калибра для выключателя 240 В, 30 А в соответствии с номиналом. 12 калибр может использоваться для однофазного 120 В в соответствии с номиналом устройства.
- Используйте выключатель минимум на 30 А для 240 В с защитным автоматическим выключателем 30 А.
- Прерыватель или переключатель на 240 В можно использовать для 120 В, а автоматические выключатели и переключатели на 120 В нельзя использовать для 208, 240, 277 или 480 В.
- Выключатель должен устанавливаться только и только на линейном (фазном или горячем) проводе, а не на нейтральном.
Управление водонагревателем с помощью двухполюсного переключателя
Двухполюсный переключатель также можно использовать для управления включением / выключением электрического водонагревателя. В нашем случае водонагревателя на 240 В мы использовали двухполюсный переключатель на 30 А, защищенный автоматическим выключателем на 30 А на главной панели питания.
Таким образом, обе линии (фазный или фазный) отключаются выключателем.Так как только отключение однополюсного источника питания будет работать идеально, мы все же можем использовать двухполюсный переключатель вместо однополюсного, поскольку он обеспечивает полное отключение питания водонагревателя. Таким образом, двойной полюс также действует как предохранительный выключатель.
Защитные выключатели требуются в безбаквальных водонагревателях, системах отопления, вентиляции и кондиционирования воздуха, коммерческих водонагревателях или когда главный автоматический выключатель находится вне поля зрения.
Полезно знать:
- Всегда используйте правильную электрическую схему в соответствии с руководством пользователя, прилагаемым к устройству.
- Элемент водонагревателя 240 В переменного тока можно подключить к 120 В переменного тока.
- Водонагревательный элемент на 120 В переменного тока не может использоваться для 240 или 230 В.
Управление водонагревателем из двух мест с помощью двух, трехходовых переключателей
Используя следующую схему, мы можем управлять электрическим водонагревателем из двух разных мест, как и на схеме подключения лестницы, где одна лампочка может управляться с двух мест с помощью трехпозиционных переключателей.
В случае однофазного источника питания 120 В нейтраль напрямую подключается к водонагревателю, где горячий провод (под напряжением или линия) подключается к общей клемме трехходового переключателя.Оба трехпозиционных переключателя соединены с помощью бегунков (синие), а общий контакт второго трехпозиционного переключателя подключен к водонагревателю. Для 240В следует использовать надлежащее заземление и автоматический выключатель на 30 А с проводом 10 калибра. В случае 120 В следует использовать провод 12 калибра в соответствии с номиналом. Достаточно всего одного провода под напряжением, чтобы отключить питание через трехпозиционный переключатель. В целом, это известно как трехсторонняя схема. Оба переключателя и автоматический выключатель рассчитаны на 30 ампер.
Полезно знать:
Переключатель, рассчитанный на:
- 120 В, можно использовать только для 120 В.
- 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
- 120–277 можно использовать для 120, 240 и 277 В.
Управление водонагревателем из трех мест с помощью двух-, трех- и четырехпозиционного переключателя
Если мы подключим промежуточный (4-х позиционный) переключатель между двумя 3-х позиционными переключателями в приведенной выше схеме, мы будем возможность ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ водонагревателя из трех разных мест, как показано на схеме ниже для 240 В, 230 В и 120 В переменного тока.
Номинал автоматического выключателя и всех переключателей, включая трехходовые и четырехпозиционные, составляет 30 ампер. Вы можете использовать переключатели соответствующего номинала и размера для однофазного 120 В. Не забудьте правильно заземлить водонагреватель и выключатели.
Полезно знать:
- Переключатель, рассчитанный на 15 А, 120 В, может использоваться в цепи 20 А, 120 В.
- Переключатель на 20 А, 120 В не может использоваться в бытовых цепях 15 А, 120 В.
- Переключатель, рассчитанный на 120 В, не может использоваться в цепи 240 В и наоборот.
- Переключатель 240 В можно использовать в цепи 120 В, если номинальная сила тока такая же.
- Переключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
Меры предосторожности
Предупреждение и меры предосторожности
- Отключите питание перед заменой, ремонтом, поиском и устранением неисправностей, техническим обслуживанием и установкой электрических приборов и оборудования.
- Используйте кабель и провод надлежащего размера, следуя этому простому методу расчета (Как определить подходящий размер кабеля для электромонтажа)
- Невыполнение этого требования может привести к поражению электрическим током, серьезным травмам, возгоранию или даже смерти.
- Выполните проверку целостности клеммы переключателя перед подключением и установкой. Используйте провод 10 калибра для 240 В и 12 калибра для 120 В в приведенных выше руководствах по подключению. Следуйте руководству пользователя или обратитесь к лицензированному электрику для правильной установки. Все приведенные выше электрические схемы предназначены для неодновременной (не вызывающей споров) работы нагревательных элементов и термостата.
- Красный цвет показывает провод Line или Phase , а черный цвет показывает нейтральный провод на приведенных выше рисунках.Вы можете следовать своим региональным цветовым кодам проводки, например, IEC или NEC.
- Пожалуйста, следуйте инструкциям руководства, местным кодам или обратитесь к лицензированному электрику для правильной установки.
- Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Электрические схемы соответствующего водонагревателя
| Для 20 ампер используйте 12
калибр провода Для 30 ампер используйте провод 10 калибра Любое напряжение будет work Водонагреватель 240 вольт работает от любого переменного напряжения / 120 или 240 и т. д. 240 Вольт 4500 Вт нагревает 21-42 галлона в час Большинству генераторов требуется сбалансированная нагрузка на все розетки. Баланс Если
вы подключаете генератор к
Электропитание всего дома, затем выключите главный выключатель | |
| Предполагается, что элемент мощностью 4500 Вт, рассчитанный на 240 В Мощность и напряжение элемента указаны на конце каждого элемента Как определить и заменить элемент | Если подключить 120 вольт к 240
в водонагревателе, тогда элемент нагреется на 1/4 быстрее … Ресурсы: См. этикетку водонагревателя, показывающую разницу между 208 В — 240 В резистивный нагрузки, такие как лампочки и элементы, будут гореть менее горячими, когда напряжение уменьшен.Примеры: обычный бытовой диммер для ламп накаливания, или обесточивание при понижении напряжения в доме Формула для 240–120 В: .25 x 4500 Вт = 1125 Вт |
| Вопрос:
Можно ли использовать водонагреватели малой мощности для нагрева воды?
с помощью генератора? Например, я живу во Флориде и у меня есть генератор мощностью 5500 Вт. Во время сезона ураганов я хотел бы заменить два 4500 Вт элементы в моем водонагревателе с двумя элементами по 1500 ватт. Ответ да. А …. Может проще подключить водонагреватель на 120 вольт и оставить элементы на месте Элемент 240 В 4500 Вт нагревает 21 галлон в час Подключить 120 вольт и элементы охлаждаются … они работают на 1/4 мощности или 1125 ватт … тот же элемент 4500 240 вольт, подключенный к 120 вольт … будет вырабатывают 1125 Вт и нагревают 5,25 галлона в час. Элементы имеют резистивную нагрузку … как лампочка **************** Важно:
купите элементы на 240 вольт 1500 ватт …. и это нагреет около 7
галлонов в час. MOST 1500-ваттные элементы рассчитаны на 120 В … для размещения в небольших
бак под раковину &&&&&&&&&&& | |
| Изображение
ниже показано, как переключать
водонагреватель от 240 вольт до 120 вольт Работает любой время, а не только когда генератор включен. Если в вашем автоматическом переключателе нет выключателя на 30 ампер, это проблема ЕСЛИ вы не замените элементы на 3500 Вт, в этом случае вода ТЭН будет нормально работать с 20 ампер. Математика: Вольт x ампер = ватт. Элемент 4500 Вт, деленный на 240 В = 18,75 А Итак технически выключателя на 20 ампер достаточно для водонагревателя мощностью 4500 Вт, кроме случаев применения безопасного максимума 80%, используемого для расчета нагрузок сегодня. выключатель 20 ампер x 80% = максимум 16 ампер …; что означает выключатель на 20 ампер немного заниженный. 30-амперный
3-позиционный переключатель (переключатель SPDT) может быть добавлен в схему, чтобы вы могли
переключить 240 вольт воды
ТЭН на 120 вольт. | |
| Как подключить водонагреватель к передаче переключатель | |
| 120 и 240 вольт
генераторы используются для дома
и
строительный бизнес и т. д. Проверьте общую выходную мощность, переносимость и потребность. Если вы подключаете генератор к домашней электрической панели, вы ОБЯЗАТЕЛЬНО выключите главный выключатель и отключите его от электросети. … или используйте безобидный переключатель. Купить Ресурс: | |
| Генератор для всего дома 30 Комплект передаточного переключателя генератора усилителя / 7500 Вт Когда генератор включается, передаточный переключатель автоматически отключается мощность от главного выключателя. Если генератор подключается непосредственно к выключателю во время подачи питания отключение, тогда питание может выходить из проводов, выходящих из дома, и подавать питание линии снаружи. Провода под напряжением могут замедлить ремонтные работы энергетической компании. Может также создавать опасное напряжение на проводах соседей, о чем они могут подумать. нет власти. Значит, лампочки в соседнем доме светятся очень тускло, будто электричество еще есть имеется в наличии. Всегда выключайте главный выключатель при подключении генератора к коробке выключателя. Купить: Автоматический переключатель на 30 А на Amazon Автоматический переключатель на 50 А на Amazon Ресурсы: | |
| Блокировка генератора Купить: | |
| Серия TCA: Reliance
переключатель передачи / ручной
операция Назначение безобрывного переключателя: Держите генератор изолированным от полезность в любое время. 100 А Генератор мощностью до 15000 Вт Устройство ВКЛЮЧЕНО при включенном питании от сети Устройство имеет два выключателя, которые заблокированы … одновременно Купить: Ресурсы: | |
| 120-240 вольт
генератор Генератор 120-240 вольт имеет 3 катушки.Центральная катушка, которая вращается. Два внешние катушки, которые расположены на 180 друг от друга. Центральная катушка представляет собой электромагнит с северным и южным полюсами, вращается 60 раз в секунду. Каждый раз, когда центральная катушка проходит катушку 1, она создает импульс электричество на линии 1. Электричество — это поток электронов по поверхности проводника. Проволока — это один из видов проводника. каждый когда северный полюс центрального магнита проходит через катушку 1, поток электронов на Линия 1 идет в одном направлении. Затем, когда южный полюс магнита проходит Катушка 1, поток электронов по линии 1 меняет направление на противоположное. направление.Это называется переменным или переменным током. Вверх и вниз по электроны постоянно движутся по линии 1. напряжение на линии 1 растет и падает по мере прохождения магнита и электроны замедляются, останавливаются, а затем меняют направление. Когда электроны останавливаются, напряжение равно нулю. А потом электроны обратное направление и напряжение повышается. В двух точках каждого цикла напряжение падает до нуля, а затем напряжение повышается очередной раз. Вверх и вниз напряжение растет и падает .. Однако в среднем напряжение выше 0, а генератор вращается так быстро, что повышающего и понижающего напряжения не видно… и проверка линии 1: 120 вольт на землю всегда. Линия 2 также постоянно проверяет напряжение 120 В на землю. Тестовая линия 1 — линия 2 показывает потенциал 240 В. Заземление генератора обеспечивается подключением к земле сборная шина, расположенная в коробке главного выключателя, или путем установки заземляющего стержня и заземление от водонагревателя. Земля и нейтраль отдельные, но должны быть склеены (соединены) вместе. Катушка 1 и Катушка 2 не совпадают по фазе друг с другом, поэтому катушка 1 и катушка 2 создают обратный поток электронов друг от друга.Когда электроны в строке 1 от Катушки 1 к дому, в то же время электроны на линии 2 течет к катушке 2 и к генератору. Генератор
должна иметь сбалансированную нагрузку. Это означает, что строки 1 и 2
должны поставлять количество мощности друг другу. Итак, если у вас есть 100
лампочка ватт подключена к линии 1, тогда вам понадобится лампочка на 100 ватт, подключенная к
Строка 2. | |
| | 1) Что
размер
бак водонагревателя? Эмпирическое правило 1: 3: Если 1 галлон заканчивается до того, как поступит горячая вода, то 3 галлона воды нагреватель правильного размера. Перед выбор: посмотрите на варианты горячего-холодного ниже. Купить: |
| 2)
Платить
внимание на впускные отверстия для горячего и холодного воздуха Если перепутать впускные отверстия для горячего и холодного, резервуар будет работать не так, как ожидалось. Входящая холодная вода должна подключаться к входу холодной воды внизу водонагревателя | |
| a) Больше потратьте на горячую воду. б) Тратьте меньше за меньшее количество горячей воды Купите: Хром запорная арматура | 3)
Подключите водонагреватель к горячей или
холодно? Подключаете ли вы вход к источнику холодной воды или подключаете к источнику горячей воды? (что идет от основного водонагревателя)? Вариант А: Подключитесь к горячему источнику.Смотреть изображение This вариант забирает горячую воду из основного водонагревателя … поэтому, когда в счетчике кончается горячая вода, из магистральной бак и температура остается горячей. Преимущество: Быстрый
доставка горячего, еще много горячего в пути. Вариант B: Подключитесь к холодному источнику.См. Изображение При использовании под стойкой водонагреватель для мытья рук, это лучший вариант Преимущество: Быстрый
подача горячей, без подвода холодной воды в водонагреватель. |
| Изображение большего размера Вариант A / Подключение к горячему источнику: горячая вода поступает из основного бака так как в баке под стойкой кончился горячий воздух. Connect hot источник воды к входу холодной воды на баке Используйте тефлоновую ленту на резьбе Advantage
Вариант а: много горячей воды. | |
| Изображение большего размера Опция B / Подключение к холодному источнику: тратить меньше на горячую воду ограничено количеством внутри под встречный бак. При использовании под прилавком водонагреватель для мытья рук, это лучший вариант. При установке без танка, используйте эту опцию. Проблема с
вариант б: Подача горячей воды ограничена количеством горячей
вода в под счетчик баке. Водонагреватель под счетчиком питает все
горячая вода в кране. Подключить холодный
источник воды к входу холодной воды на бак. Трубка горячего источника закрыта. | |
| Изображение большего размера | Что, если… без слива
клапан на баке? Некоторые нагреватели с небольшим баком не имеют сливного клапана. Установить сливной кран на холодную воду вход Установить запорную арматуру на линии холодной воды Слить воду из водонагревателя? Купить: |
| Купить: Чайник. обогреватели | разное
опции / Вместо установки под противонагревателем a) Используйте нагреватель чайника / обратите внимание, что нагреватель чайника 1500 Вт потребляет как большая мощность, как микроволновая печь, и может быстро перегрузить 15 или 20 ампер автоматический выключатель, если в цепи одновременно работают другие нагрузки. b) Самодельная солнечная энергия: устанавливайте 2 галлона воды на солнце каждый день c) Установите систему рециркуляции |
| 4)
Не роняйте водонагреватель Может сломать элемент или повредить внешнюю оболочку. Внутренний стальной резервуар будет трудно повредить. Проверить элементы … если все в порядке, то водонагреватель должен work Не звоните производителю и не сообщайте о проблеме, иначе гарантия будет скомпрометирован. Ресурс Как устранить неисправность электрического водонагревателя | |
| 5)
Ремни для защиты от землетрясений / безопасности Earthquake области… Закрепите водонагреватель на конструкции, чтобы Избегайте отсоединения труб и электричества. Бак тип электрический водонагреватели можно установить на любое дерево, ковер, пластик и т. д. поверхность. Электрические соединения должны выполняться внутри коробки с электрическими номиналами или корпус. Никаких самодельных коробок, крышек и т. Д. подключается с помощью кабеля в оболочке на 600 В. Никаких удлинителей, кроме подключен непосредственно к розетке. Закройте все электрические коробки и соединения электрически допустимыми крышка, соответствующая коробке.Крышка должна оставаться на месте. Электрические соединения могут быть сверху или сбоку. Закрепите провод и канал к конструкции. Покупка: Землетрясение ремни Ресурсы См. иллюстрацию ремня для защиты от землетрясений Клапан TP код | |
| Поддон | 6)
Поддон спасает от повреждений Поддон спасает от повреждений Ресурс: См. Установку поддона Купить: Вода подогреватель поддонов Купить: Вода извещатели Автоматическое отключение клапан |
| 7)
TP Код перелива Переливная трубка не может быть вставлена внутрь дренажной линии, закрыта или закрыта. прекращено, где это может вызвать повреждение, если TP выпускает воду. Сброс температуры и давления клапан необходим для безопасной работы водонагреватель. НЕ ЗАКРЫВАЙТЕ. TP извергает кипящую воду при внутренней температуре и давление превышает безопасные пределы. Это предотвращает взрыв водонагревателя. Направляйте переливную трубку в ближайший слив или наружу Переливная трубка должна быть как можно короче. и того же диаметра, что и выпускной патрубок клапана. Не уменьшайте размер в трубу меньшего размера. Переливная трубка максимум 4 колена и 30 футов длина. Перелив должен заканчиваться на 6 дюймов выше линии слива или воды. Идеально подходит для вентиляции TP непосредственно на открытом воздухе с направлением вниз труба. Переливная труба должна наклоняться вниз и не должна находиться под водой. TP клапан может втягивать воду обратно в водонагреватель, если конец переливной трубки под водой. Конец переливной трубки не имеет резьбы. Осторожно открывайте и закрывайте клапан TP один раз в 1-3 года, чтобы убедиться, что клапан является функционирует. Ресурс Как проверить, обслужить и заменить клапан TP | |
| Паять медные трубы? Большинство под стойкой 6 галлонов и 12 водонагреватели галлона имеют 1/2 дюйма соединения. Избегайте пайки непосредственно на водонагреватель. | |
8) Изолируйте трубы, верхнюю часть клапана TP и резервуар НЕ блокируйте рычаг клапана TP Электрический водонагреватель может быть полностью покрыт изоляцией, кроме TP клапан | |
| Бак должен быть заполнен водой | 9)
танк
ДОЛЖЕН быть наполнен водой перед подачей питания. Элемент мгновенно перегорит, если бак не заполнен водой. Заполните резервуар полностью, пока кран не начнет работать на полную мощность. |
| | |
Справочник покупателя водонагревателя
Наш гид покупателя поможет вам принять осознанное решение, когда пора выбирать новый водонагреватель . Имея водонагревателей нескольких типов , мы покажем вам, как выбрать подходящий прибор для вашего дома.
В то время как большинство людей знакомы с водонагревателями типа с баком, водонагреватели без резервуара в последнее время стали популярными. Но решение о том, является ли покупка безрезервуарной системы правильным решением для вашей семьи, может быть ошеломляющим и запутанным. В этой статье будут рассмотрены оба типа, чтобы помочь вам решить, что лучше для вас.
Водонагреватель без резервуара и водонагреватель резервуарного типа
Водонагреватели без резервуара и резервуар для воды подают горячую воду, однако они выглядят и работают совершенно по-разному.Водонагреватель в виде резервуара может подавать только то количество горячей воды, которое уже хранится в его резервуаре.
Но без бака, ограничивающего количество горячей воды, которую может доставить система по запросу, безбаковый водонагреватель способен нагревать бесконечный поток горячей воды.
В чем разница между баком и водонагревателем без бака?
Бесконтактный водонагреватель
- Бесконтактные установки имеют компактную конструкцию и не требуют занимаемой площади.
- Водонагреватель без резервуара нагревает воду только тогда, когда есть потребность. Поскольку они экономят воду, энергию и деньги, они очень экологичны.
- Необходимы большие предварительные вложения для покупки и установки безбаквальной системы.
- Правильный выбор размеров имеет решающее значение для водонагревателя без резервуара, чтобы удовлетворить потребности домашнего горячего водоснабжения.
- При правильном техническом обслуживании безбаковые агрегаты часто имеют срок службы более 20 лет. А так как они предназначены для ремонта, то в случае износа какой-либо детали вы можете заменить деталь, а не весь водонагреватель!
Водонагреватель резервуарного типа
- Водонагреватель резервуарного типа накапливает горячую воду в своем резервуаре.Емкость резервуаров варьируется от 20 до 80+ галлонов.
- Они экономичны в приобретении и установке. Но требуют относительно большой площади и часто устанавливаются на полу.
- Средний срок службы водонагревателя емкостного типа составляет от 12 до 13 лет.
- Часто первым признаком того, что устройство нуждается в замене или ремонте, является утечка.
Системы без резервуаров обычно называют проточными или проточными водонагревателями, поскольку они предназначены для подачи горячей воды только при необходимости.
Благодаря своей компактной конструкции они могут поместиться в небольших помещениях, и им даже не требуется занимаемая площадь. Некоторые газовые модели даже предназначены для установки на улице.
Энергоэффективность — лишь одно из многих преимуществ безрезервуарных водонагревателей по сравнению с системами емкостного типа. Но есть и недостатки и ограничения, поэтому они не подходят для каждого дома.
Преимущества водонагревателя без резервуара
- Бесконечная подача горячей воды — При правильном размере водонагреватель без бака может обеспечивать неограниченный запас горячей воды.
- Пресная вода — Если водонагреватель резервуарного типа не промывается должным образом, ваша горячая вода, скорее всего, будет находиться в резервуаре с ржавчиной и минеральными отложениями. Устройство без резервуара нагревает поступающую воду на месте и сразу же отправляет ее в душ!
- Эксплуатационные расходы — Безбаковый водонагреватель может обеспечить исключительную экономию на ваших счетах за коммунальные услуги, поскольку он работает только тогда, когда требуется горячая вода. Потери тепла в режиме ожидания исключаются, поскольку вода не удерживается внутри резервуара.
- Срок службы — Если вы заботитесь о своем безбаквальном водонагревателе, он прослужит вам более 20 лет!
- Сменные детали — Бесконтактные водонагреватели имеют заменяемые детали. Если деталь изнашивается, можно установить запасную деталь.
- Компактная конструкция — Системы по требованию предназначены для монтажа на стене и требуют гораздо меньше места, чем блоки в баке. Многие модели даже созданы для работы на улице.
- Спокойствие — Когда водонагреватель типа резервуара стареет, резервуар ржавеет изнутри. Часто первым признаком проблемы является обнаружение лужи воды вокруг водонагревателя.
Проконсультируйтесь с местным сантехником
Обратная сторона водонагревателя без резервуара
- Вместимость —
Правильный размер имеет решающее значение для безрезервуарных водонагревателей. Без бака, из которого можно набирать воду, если ваш бак не может удовлетворить потребность в горячей воде, он будет вынужден подавать теплую воду.Однако есть обходные пути к этой проблеме. В некоторых домах устанавливаются 2 больших блока, а в других случаях для обслуживания ванной комнаты можно установить систему на месте использования. - Начальная стоимость — Качественный агрегат без резервуара может стоить в 3 раза больше, чем водонагреватель в виде резервуара, если добавить к ним затраты на установку.
- Power Upgrade — Многие дома не могут удовлетворить электрические требования, необходимые для работы электрического водонагревателя без бака, если источник питания не будет обновлен.
- Ограничения вывода — Это невозможно переоценить. Безбаковый водонагреватель должен иметь правильный размер, иначе он не сможет удовлетворить потребности домашнего хозяйства в горячей воде. Устройство может подавать столько горячей воды, сколько оно может нагреть на месте.
Как купить водонагреватель без резервуара
Первое, что вам нужно решить, это то, какой источник топлива вы будете использовать для работы безбака. Наиболее распространены природный газ, пропан и электричество.
Многие домовладельцы предпочитают использовать текущий источник топлива при замене водонагревателя. Хотя, если в вашем регионе доступно несколько вариантов топлива, вы можете проконсультироваться со специалистом, который поможет вам принять решение.
Если вы строите новый дом, вам стоит внимательно изучить плюсы и минусы каждого варианта. Выбранный вами источник топлива будет играть важную роль в размере и энергоэффективности вашего агрегата, и в конечном итоге он определит ваши годовые эксплуатационные расходы.
>> Прочтите нашу статью полностью: Газ против электричества <<
Проконсультируйтесь с местным сантехником
Как выбрать размер водонагревателя без резервуара
Водонагреватели емкостного типа имеют размер в соответствии с емкостью своего бака, но у безбакерных водонагревателей бака нет. Размеры этих систем зависят от их расхода, который представляет собой просто количество галлонов горячей воды, которое они могут доставить каждую минуту (галлонов в минуту или галлонов в минуту).
Покупка модели с правильным расходом воды имеет решающее значение для вашего счастья с наличием безбаквального водонагревателя.Нет недостатка в несчастных владельцах без резервуаров, которые просто не нашли времени, чтобы рассчитать потребности своего дома в горячей воде.
Термины, которые необходимо знать при определении размеров безбаквального водонагревателя:
- Расход — Количество воды, которое безбаковый агрегат может нагреть в любой момент времени. (Измеряется в галлонах в минуту).
- T Повышение температуры — Разница между температурой входящей грунтовой воды и температурой нагреваемого выхода.
После того, как вы узнаете скорость потока, необходимую для удовлетворения потребностей вашего домохозяйства, и повышение температуры для вашего географического местоположения, у вас будет вся необходимая информация, чтобы подобрать для вашей семьи безбаковый резервуар подходящего размера.
Энергетическая эффективность водонагревателя Tankless
Газовый водонагреватель без резервуаров
Системы, работающие на газе, более сложны, чем безбаквальные установки, работающие на электрическом топливе, и также требуют большего обслуживания. Их приобретение значительно дороже, но они также способны обеспечивать более высокую скорость потока.Это делает их отличным выбором для больших домов с высоким спросом на горячую воду.
Существует три основных типа газовых водонагревателей без резервуаров: без конденсации, конденсационные и наружные.
Сжигание без конденсации
Бесконденсирующий водонагреватель без конденсации обычно будет дешевле. Однако стоимость установки будет выше, поскольку требуется дорогостоящая вентиляция Категории III из-за коррозионной конденсации, которая образуется внутри вентиляционных отверстий.
Конденсационное сгорание
Конденсирующий водонагреватель без резервуара отбирает тепло из выхлопных газов, и для не требуется вентиляция Категории III.Будьте готовы заплатить больше за газобаллонный конденсатор и меньше за его установку.
Наружные газовые водонагреватели без резервуаров
Некоторые географические районы являются отличным выбором для установки на открытом воздухе газовых водонагревателей без резервуаров. Поскольку эти агрегаты устанавливаются снаружи, они не требуют вентиляции , а не .
>> Прочтите наше полное руководство для покупателей по газовым водонагревателям без резервуаров <<
Проконсультируйтесь с местным сантехником
Электрический водонагреватель без резервуаров
Электрические безбаквальные водонагреватели полностью отличаются от своих собратьев, работающих на газе.Они имеют упрощенный дизайн, более энергоэффективны и не требуют вентиляции.
Поскольку они не нуждаются в вентиляции и могут вписаться в ограниченное пространство, домовладельцы имеют больше вариантов установки. Электрические безбаковые системы также требуют меньше обслуживания и часто имеют более длительный срок службы. Когда все же возникают проблемы, диагностировать и ремонтировать намного проще, чем с газовой системой.
Однако многие дома просто не оснащены необходимой мощностью для работы электрического безбаквального водонагревателя.В этом случае требуется дорогая модернизация электроснабжения дома.
>> Прочтите полное руководство для покупателей по электронагревателям без резервуаров <<
Проконсультируйтесь с местным сантехником
Водонагреватели резервуарного типа (также известные как накопительные водонагреватели) являются наиболее распространенным типом в Северной Америке. Чаще всего они работают от электричества или природного газа. Однако есть и другие варианты, такие как гибридный тепловой насос или даже варианты на солнечной энергии.
В среднем водонагреватель резервуарного типа имеет срок службы от 12 до 13 лет. Регулярное выполнение технического обслуживания может помочь предотвратить накопление отложений в резервуаре, что поможет продлить срок службы.
Преимущества водонагревателя резервуарного типа
- Цена — Водонагреватель резервуарного типа может стоить треть стоимости водонагревателя без резервуара. Даже с учетом затрат на установку.
- Энергопотребление — Поскольку горячая вода хранится в баке до тех пор, пока она не будет готова к использованию, водонагреватель в виде бака потребляет свой источник топлива (газ или электричество) с относительно низкой постоянной скоростью.
Недостатки водонагревателя резервуарного типа
- Эксплуатационные расходы — Водонагреватели резервуарного типа обычно потребляют больше энергии, чем модели без резервуара. Следовательно, они более дорогие в эксплуатации.
- Потеря тепла в режиме ожидания — Поскольку горячая вода в резервуаре ожидает использования, она со временем остынет. Это называется потерей тепла в режиме ожидания, и такое случается даже с хорошо изолированными резервуарами. Водонагреватель должен будет включиться, чтобы снова нагреть воду до температуры, независимо от того, была ли горячая вода набрана из бака.
- Время восстановления — Когда запас горячей воды в баке исчерпан, происходит значительная задержка, прежде чем достаточно нагретая вода станет доступной для использования.
Водонагреватели с бензобаком
Водонагреватели, работающие на газе, работают на природном газе или пропане (LP). Их обычно дороже покупать, но дешевле в эксплуатации, чем электрические.
Более низкая цена на природный газ означает, что вы потратите меньше денег на счета за коммунальные услуги.Но учтите, что снижение эксплуатационных расходов не означает, что газовый водонагреватель более энергоэффективен.
С точки зрения безопасности, у газовых водонагревателей есть несколько дополнительных проблем. В месте установки агрегата должна быть соответствующая вентиляция, и ни в коем случае нельзя хранить горючие материалы рядом с водонагревателем.
Как работает газовый водонагреватель
- Холодная вода поступает в резервуар и спускается по погружной трубке на дно резервуара.
- По мере того, как вода нагревается, она поднимается вверх за счет конвекции и в конечном итоге выходит из резервуара через выпускное отверстие для горячей воды.
- Вода нагревается с помощью газовой горелки, расположенной на дне резервуара. Поскольку при сжигании природного газа образуются дымовые газы, необходимо удалить воздух из водонагревателя.
- При вентиляции газы поднимаются через дымовую трубу и выходят наружу. Дымоход представляет собой конструкцию в виде дымохода в центре водонагревателя.
- Входящая газовая линия подключается к регулятору газа, в котором находится термостат, контролирующий зажигание контрольной лампы, а также ручку включения / выключения для отключения подачи газа в водонагреватель.
- Снижение эксплуатационных расходов — Водонагреватели, работающие на газовом топливе, дешевле в эксплуатации, чем электрические водонагреватели.
- Отсутствие перебоев в подаче электроэнергии — Газовые водонагреватели все равно нагревают воду при отключении электроэнергии.
Проконсультируйтесь с местным сантехником
- Начальная цена — Водонагреватели, работающие на газе, стоят дороже, чем электрические.
- Установка — установка может быть дороже, если вентиляция повреждена или ее необходимо установить.
- Местоположение — Из-за необходимости вентиляции доступно меньше вариантов установки.
Электрические водонагреватели резервуарного типа
Большой популярностью пользуются электрические водонагреватели емкостного типа. Они недороги в приобретении, просты в установке и вызывают меньше проблем с безопасностью, чем газовые системы водяного отопления.
Они также более энергоэффективны.Но поскольку электричество дороже природного газа, они дороже в эксплуатации. Хотя следует отметить, что электроэнергия считается более стабильным источником энергии с меньшими колебаниями цен.
Как работает электрический водонагреватель
- Электрический водонагреватель имеет два нагревательных элемента внутри резервуара. Один находится в верхней части резервуара, а другой — в нижней. Каждый элемент имеет свой собственный термостат, и хотя их можно регулировать отдельно, они должны быть настроены на одинаковую температуру.
- Обычно одновременно работает только один элемент. Нижний элемент — самый активный из двух. Он нагревает холодную воду, когда она поступает в резервуар, и остается активной в периоды минимального использования горячей воды.
- В процессе конвекции более горячая вода поднимается к верху бака. Поскольку термостат верхнего нагревательного элемента не срабатывает из-за того, что он окружен горячей водой, элемент остается бездействующим.
- Горячая вода выходит из бака через выпускной клапан горячей воды, расположенный в верхней части бака.По мере забора воды холодная вода поступает в бак через впускной клапан холодной воды. Холодная вода поступает на дно резервуара для нагрева через погружную трубку.
- Верхний нагревательный элемент активируется, когда требуется большое количество горячей воды, а нижний элемент не может удовлетворить потребность. Верхний нагревательный элемент включится, а нижний выключится.
- При активированном верхнем элементе ближайшая к выпускному отверстию вода будет горячей и доступной при необходимости.Но как только вода в верхней части резервуара достигнет заданной температуры на термостате элемента, верхний элемент отключится, а нижний элемент снова включится.
- Дешевле — Электрические водонагреватели дешевле покупать, чем газовые водонагреватели.
- Вентиляция не требуется. — Вентиляция не требуется, поскольку не образуются дымовые газы.
- Больше энергоэффективности — Электрические водонагреватели более энергоэффективны, чем газовые.
Проконсультируйтесь с местным сантехником
- Более высокие эксплуатационные расходы — Электрические водонагреватели обходятся дороже в эксплуатации, чем установки, работающие на газе.
- Не будет работать во время отключения электроэнергии — Это может быть серьезным неудобством, если вы живете в районе, подверженном отключениям электроэнергии.
Система теплового насоса — это совершенно другой тип водонагревателя, работающего в баке. Если электрический водонагреватель будет использовать нагревательные элементы для нагрева воды, а газовый нагреватель будет использовать горелку, тепловой насос фактически извлекает тепло из воздуха.
Хотя они более дорогие с самого начала, они чрезвычайно энергоэффективны, поэтому их эксплуатация обходится гораздо дешевле. Газовый или электрический водонагреватель генерирует тепло исключительно для нагрева воды, а тепловой насос использует электричество для передачи тепла из одного места в другое. Это позволяет им быть в 2–3 раза более энергоэффективными, чем электрические водонагреватели.
Покупка водонагревателя с тепловым насосом — отличный выбор, но у них есть ограничения. Они действительно не , а работают эффективно в холодных помещениях, и должны быть установлены в области, где диапазон температур составляет от 40 до 90 градусов по Фаренгейту.
Тепловой насос предназначен для «забора» тепла из окружающего воздуха и «опускания» его в резервуар для нагрева воды. Они работают по тому же принципу, что и холодильник, только наоборот. В холодильнике тепло «вытягивается» изнутри, а затем «сбрасывается» в окружающий воздух.
Когда тепловому насосу требуется помощь для нагрева воды, он переходит в один из двух разных режимов:
- Гибридный режим — здесь срабатывает нагревательный элемент, чтобы помочь агрегату быстро восстановиться при большом количество воды было взято из бака.
- Резервный режим — Это когда блок использует только электричество в качестве топлива, а тепловой насос работает как электрический водонагреватель. Этот режим используется при ограниченном доступе тепла.
Проконсультируйтесь с местным сантехником
.
