Как подключить две лампы к двойному выключателю: Cхема подключения двойного выключателя на две лампочки

Как подключить две лампочки к одному выключателю: схема, видео, инструкция

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

• Типы ламп и выключателей
• Разница между параллельным и последовательным соединением ламп
• Схема подключения двух лампочек
• Одноклавишный выключатель
• Двухклавишный выключатель
• Проходные переключатели
• Заключение

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру.

В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

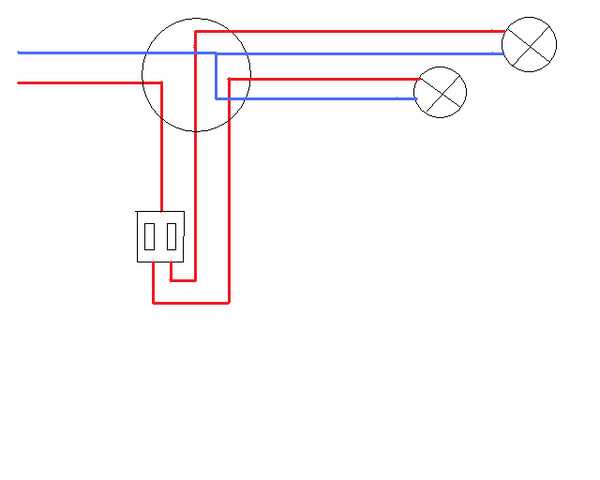

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

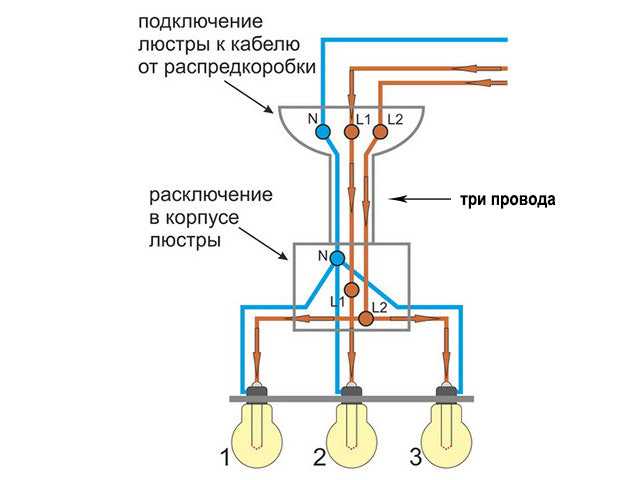

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

• Для чего нужен проходной выключатель света
• Способы соединения проводов в распределительной коробке
• Ошибки при монтаже электропроводки
• Схема подключения двухклавишного выключателя света

Узнаем как подключить два выключателя на две лампочки: схема, советы мастера

Давно минули те времена, когда все схемы включения электрических приборов подстраивали под ту коммутацию, которая имелась в наличии. Впрочем, порой выключатели и розетки было сложно достать. Но сегодня совершенно другое время, в продаже много функциональных и технически совершенных устройств. Вы можете выполнить разводку так, что включать и отключать электроприборы будет максимально удобно. В этой статье мы рассмотрим, как подключить два выключателя на две лампочки, а самое главное – определимся с тем, в каких случаях такую схему использовать разумно.

Преимущества и варианты использования схем управления при помощи двух выключателей

Наверняка всем известна классическая схема, по которой подключается одна лампа. Для этого необходимо наличие одного выключателя, который нужно расположить в удобном и доступном месте. С его помощью будет включаться и выключаться свет в комнатах. Порой это неудобно, так как комната может быть слишком длинной, и большую часть пути вы пройдете по темноте.

В статье будет рассмотрено, как подключить два выключателя на две лампочки и управлять ими из двух, а то и из трех мест одновременно. Основные варианты использования управления при помощи двух выключателей:

1. В помещениях и проходных комнатах, равно как в зданиях, имеющих два входа. Это могут быть сарай, гаражи, хозяйственные постройки для животных или птиц. Если вы установите на каждом входе по выключателю, то не придется каждый раз проходить в темноте, чтобы включить свет или выключить его. Ведь иногда бывает такое, что вы заходите в одну дверь, а выходите через противоположную. Поэтому нужно рассмотреть, как подключить два выключателя на две лампочки и управлять ими из разных мест.
2. Очень полезной эта схема окажется в том случае, если у вас длинные галереи, коридоры, аллеи и дорожки в саду. Вы можете использовать освещение при передвижении практически в любом направлении. Вы сможете его отключить сразу же после того, как пройдете участок.
3. Даже в многоквартирных домах можно установить такую разводку. Например, в подъезде между этажами двухэтажного дома. В этом случае использование двух выключателей будет и экономично, и удобно. Но перед тем как сделать два выключателя, нужно посоветоваться с соседями.
4. Весьма кстати будет использование двух выключателей в спальне. Один выключатель ставите у входа, а второй размещаете возле кровати. При этом вам не нужно будет вставать с кровати, чтобы включить или выключить свет. Это оценят владельцы домов, у которых спальня довольно большого размера.

Особенности использования двух выключателей

Как видно из схемы подключения двух выключателей, приведенной в статье, независимо от того, в каком положении они находятся, идет подача питания на осветительные приборы, и есть возможность отключения его. При помощи обычных выключателей невозможно реализовать эту схему. Придется приобретать проходные, которые относительно недавно появились на рынке.

Перекрестные переключатели

Обычные выключатели, которые используются в большинстве домов, невозможно соединить таким образом, чтобы они работали так, как нам необходимо. Можно, конечно, схитрить и установить два двойных выключателя.

Существуют перекрестные переключатели, но они намного сложнее и могут использоваться вместе с проходными для того, чтобы управлять электрическими приборами из нескольких точек. Их допускается устанавливать вместо выключателя проходного типа, но они стоят дороже.

Проходные выключатели

От простых выключателей проходной мало чем отличается внешне. У него есть корпус, три клеммы для подключения проводов, 1 или 2 клавиши. Что касается перекрестных переключателей, то у них 4 клеммы для подключения электропроводов. При необходимости управлять двумя группами ламп на одном светильнике используйте только проходные переключатели с двумя клавишами.

Подключение двухклавишного выключателя на две лампочки не отличается сложностью. У таких приборов 6 клемм для подключения проводки. Что касается обычных выключателей, то у них всего 3 клеммы. Перекрестные имеют 8 клемм для подсоединения проводов.

Что касается внутренних особенностей конструкции, то к проходному выключателю подводится цепь, состоящая из двух линий. Независимо от положения клавиши, одна линия всегда будет замкнута, а вторая разомкнута. Получается так, что при подключении двухклавишного выключателя на две лампочки не размыкается цепь, которая проходит через него. Это видно на схеме, приведенной в статье.

Подключение коммутаторов

Провести подключение двух проходных выключателей для того, чтобы осуществлять коммутацию двух электрических приборов, можно только одним единственным способом, поэтому допустить ошибку нельзя. Но если вы не знаете, как подключить два выключателя на две лампочки, лучше обратитесь к схеме — в ней есть определенные сложности. Далее в статье приведена схема, по которой можно подключить одну лампу.

Это типовая схема, на которой видно, что проходные выключатели подключаются последовательно в разрыв цепи питания, причем соединяются проходные выключатели одним двухжильным проводом. Если внимательно присмотреться к схеме, то можно увидеть, что питание можно размыкать и замыкать при любом положении выключателей.

Сборка схемы

Сборка подобных схем не составит труда. У выключателей вход для 0 или фазы расположен на одной стороне корпуса, а два выхода — на другой, поэтому вы смело можете соединить два выхода, порядок не имеет значения. Имея соединенные коммутаторы, необходимо подвести остальную электропроводку и подключить лампу. Обязательно нужно использовать устройство для автоматического отключения электричества – это позволит защитить цепи от короткого замыкания.

Как подключить двойной переключатель? 2-клавишный, 1-позиционный переключатель

Установка комбинированного двойного выключателя (NEC), также известного как 2-клавишный однопозиционный выключатель (IEC) для 120/240 В и 230 В переменного тока

Содержание

)?

Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляют собой одно и то же, т. е. это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель. Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

• Как подключить однополюсный однопозиционный переключатель (SPST)? IEC & NEC
• Как подключить однополюсный двухпозиционный переключатель (SPDT)? IEC & NEC

Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, однонаправленный)

На следующих рисунках представлена ​​базовая конструкция двойного переключателя (NEC) и двухклавишного одностороннего переключателя (IEC).

Щелкните изображение, чтобы увеличить его.

На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).

Щелкните изображение, чтобы увеличить его.

Щелкните изображение, чтобы увеличить его.

Подключение двойных выключателей для цепей 120/240 В — NEC

Как подключить двойной выключатель к потолочному вентилятору с лампочкой в ​​одном блоке?

На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на картинку, чтобы увеличить

Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Электропроводка Комбинированное устройство с дуплексным однополюсным соединением Выключатели на потолочный вентилятор и лампочку?

На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.

Нажмите на изображение, чтобы увеличить

В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.

Подключение потолочного вентилятора и освещения с помощью двойного комбинированного диммера

Это рекомендуемый способ подключения вентилятора и освещения с использованием двойного диммера для управления скоростью вентилятора и плотностью света.

Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.

Щелкните изображение, чтобы увеличить его

Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Подключение 2-клавишных однопозиционных выключателей света для цепей 230 В — IEC

Управление вентилятором и лампочкой в ​​одном устройстве с помощью двухгангового однопозиционного выключателя

На следующей схеме подключения показана схема подключения. как управлять потолочным вентилятором и лампочкой в ​​нем с помощью 2-клавишного однопозиционного выключателя. Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на изображение, чтобы увеличить

Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить однополюсный двухпозиционный переключатель (SPDT)? IEC & NEC
• Как подключить двухполюсный двухпозиционный переключатель (DPDT)? IEC и NEC
• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?

Подключение потолочного вентилятора и лампы с помощью 2-клавишного однопозиционного переключателя

На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя. Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.

Нажмите на изображение, чтобы увеличить

В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

• Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется для проводки розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как определить количество розеток на одном автоматическом выключателе?
• Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить комбинированный выключатель и розетку? — Схемы подключения комбинированного переключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения комбинированного переключателя AFCI
• Как подключить комбинированный переключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Электропроводка диммерного выключателя и пульта дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя света в ванной и принцип работы
• Схема электропроводки на лестнице — Как управлять лампой из 2 мест двухпозиционными переключателями?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема проводки коридора — проводка коридора с использованием двусторонних выключателей
• Схема проводки больницы для управления освещением с помощью переключателей
• Схема проводки туннеля для управления освещением с помощью переключателей
• Схема проводки Godown — схема проводки туннеля и работа Принципиальная схема и работа
• Как подключить 3-контактную вилку Великобритании? Подключение вилки BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение розетки BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? — Комбинированные схемы подключения выключателя/розетки
• Символы переключателей и кнопок
• Основные схемы электрических соединений

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Объяснение двустороннего переключения | Как подключить двухпозиционный выключатель света

В этой статье мы покажем вам, как подключается цепь, позволяющая включать и выключать свет из двух разных мест. Мы будем называть эту схему управления освещением двухсторонней коммутационной схемой.

Переключатели SPDT

Прежде чем мы начнем, нам нужно познакомить вас с некоторыми терминами переключателей.

Если мы собираемся включать и выключать свет из 2 разных мест, нам нужны 2 однополюсных двухпозиционных переключателя  или SPDT.

SPDT называется 2-позиционным переключателем в Европейском Союзе и 3-позиционным переключателем в Северной Америке.

Переключатель SPDT имеет 3 клеммы. Он будет иметь один вход и 2 выхода.

У каждой клеммы переключателя SPDT есть имя. Входной терминал называется Common . Выходные клеммы называются Нормально-Открытые и Нормально-Закрытые .

При нажатии переключателя или рычага общая клемма соединяется с нормально открытой или нормально закрытой клеммой в зависимости от ее положения.

Двусторонняя коммутация Цепь

Цепь лестничного освещения

ОК… приступаем к проводке! Вернемся к нашей схеме освещения лестничной клетки.

У нас есть переключатель внизу лестницы и еще один переключатель наверху лестницы. И, конечно же, наш потолочный светильник над серединой лестницы.

Для нашего обсуждения назовем переключатели Вверх и Вниз. Любой переключатель может включать или выключать свет.

Электропроводка в ЕС и Северной Америке

Электропроводка в Европейском Союзе и Северной Америке очень похожа, но есть некоторые отличия. Цвета изоляции проводов электроснабжения различаются.

В этой статье речь пойдет о кабелях и цветах проводов для Северной Америки.

Другим отличием является типичный уровень электрического напряжения в доме. В Северной Америке напряжение составляет 115 вольт переменного тока, а в ЕС напряжение составляет 220 вольт переменного тока.

NMD90 14/2 и NMD90 14/3

В Северной Америке 2 провода электропитания называются линией и нейтралью и берут начало от автоматического выключателя на электрощите. Линейный провод имеет черную изоляцию, а нейтральный провод имеет белую изоляцию.

Кабель, выходящий из электрического щита, будет содержать эти 2 провода плюс третий провод, который подключен к заземлению. Заземляющий провод заземления не имеет изоляции.

Кабель обозначен как NMD90 14/2 из-за размера проводников и количества проводов внутри. NMD90 14/2 имеет 2 провода размером 14 AWG.

Силовой кабель электропроводка

Фактическая электропроводка представляет собой непростую задачу по двум причинам.

– Кабели расположены за стенами, и кабель электропитания может входить в цепь в 3 разных местах.

— Кабель может войти в свет или в любой из выключателей.

Просто чтобы добавить больше возможностей, кабель может проходить между выключателями и другим кабелем от выключателя к свету. Или кабель может идти от выключателя к свету, а другой кабель — к другому выключателю.

Мы не собираемся обсуждать все возможности в этой статье.

Мы исследуем электрическую цепь, в которой:

– Питание поступает на нижний переключатель

– Кабель проходит между двумя переключателями

– И еще один кабель, идущий от верхнего выключателя к свету.

Все кабели спрятаны за стеной и над потолком.

Нашу проводку легко определить, взглянув на провода в потолке. Всего будет 3 провода. Эти провода подключаются непосредственно к светильнику.

Прежде чем мы двинемся дальше, самое время напомнить всем, что работа с электричеством очень опасна! Доверьте электромонтажные работы квалифицированным специалистам!

Заземляющая проводка

ОК…начнем…Каждое устройство будет помещено в электрическую коробку в стене и потолке.

Как мы уже говорили ранее, электроэнергия поступает через распределительную коробку Down Switch.

Для всех электрических цепей оголенные заземляющие провода заземления подсоединяются к каждой электрической коробке.

Проводка переключателя SPDT

Мы представили новый кабель. Этот новый кабель называется NMD9.0 14/3 и имеет третий красный провод.

Черный провод электропитания подключается к общей клемме переключателя нижнего положения.

Белый провод питания вообще не подключается к выключателю, а подключается к белому проводу кабеля 14/3. Соединение проводов выполнено внутри электрической коробки выключателя.

Имеется еще один разъем для подключения белого провода 14/3 к белому проводу 14/2 светового кабеля. Опять же, это проводное соединение выполнено внутри электрической коробки переключателя UP.

Кабель 14/3 соединяет 2 переключателя. Красный провод соединяет нормально открытые клеммы переключателей, а черный провод соединяет нормально закрытые клеммы.

И, наконец, черный провод электрощитка освещения подключается к общей клемме Up Switch.

Поток электричества в двухсторонней схеме переключения

Посмотрим, работает ли это! Когда переключатели находятся в показанных положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Что произойдет, если мы изменим положение нижнего переключателя? Электрическая цепь разорвана и свет погас!

Хорошо… Давайте посмотрим, что произойдет, если мы изменим положение переключателя вверх. Если все пойдет хорошо, загорится свет. Когда переключатели находятся в новых положениях, электричество будет течь от линейного провода через свет и обратно к нейтральному проводу.

Резюме

Хорошо… давайте рассмотрим то, что мы рассмотрели в этой статье:

— SPDT называется 2-позиционным переключателем в Европейском союзе и 3-позиционным переключателем в Северной Америке.
