Как подключить цветную светодиодную ленту: 3 ошибки подключения усилителя светодиодной ленты

С выхода одного блока присоединяете контроллер, с другого — усилитель.

На контроллере есть два разъема.

Там где написано Power или стоят значки «+-» подается напряжение 12/24В от источника питания.

Там где буквы «RGBV+», подключаете провода идущие на лед ленту.  Плюс здесь один (V+), все остальные буквы являются минусовыми контактами.

На усилителе два входа и один выход. Прежде всего это питание Power 12/24В от блока.

Есть кстати модели, где напряжение можно подать двумя способами. Через клеммную колодку, либо через специальный втычной разъем.

Второй вход Input — это куда подключаются провода и подается сигнал напрямую от контроллера, либо от предыдущего конца светодиодной ленты.

Output Ch2, Ch3, Ch4, Ch5 — выход на следующий отрезок Led ленты №2,3 и т.д.

В итоге получаем следующую картинку. Сигнал от контроллера подается на две пятиметровые катушки и на вход усилителя.

К выходу последнего подключается еще две катушки. Все что остается — подать напряжение и проверить работоспособность всей схемы.

Микроконтроллер и микроусилитель

При малых мощностях светодиодной ленты, можно обойтись без всех этих громоздких коробочек и блоков.

Воспользуйтесь микроконтроллерами и микроусилителями RGB.

При уменьшении габаритов в десятки раз, они сохраняют все свои функциональные возможности. Единственное, что у вас исчезает — это клеммы для подключения проводов.

Все проводники из этих микроустройств уже изначально выведены наружу и подключаются посредством пайки или на специальных коннекторах и разъемах.

Это очень удобно при монтаже подсветки за подвесным потолком, когда нет свободного места куда спрятать крупногабаритные квадратные коробки.

Ошибки подключения

Некоторые ошибочно думают, что эта коробочка несет в себе какие-то волшебные свойства, и раз она называется «усилитель», соответственно через нее можно запитывать подсветку большей длины, чем разрешено в обычных условиях через простой блок питания.

Это не так. Подключили 5 метров — отрезали ленту, поставили данную штуку усиливающую сигнал, подключили еще 5 метров и т.д. Но не более 5 метров через одно устройство.

Допустим, у вас есть одноцветная белая светодиодная лента длиной 5м и общей мощностью 72Вт. При этом вы купили RGB усилитель на 100Вт и решили подключить весь этот метраж к нему.

Так делать нельзя. На один канал устройства (R или G или B) отводится всего 100/3=33Вт, не более. Соответственно общую мощность указанную на корпусе, вам нужно делить на три.

Поэтому в данном случае, вы сможете дополнительно подключить только 2 метра монохромной ленты, а не все пять.

Те, кто впервые вплотную сталкивается со светодиодными лентами предполагают, что изначально выбрав блок питания в 100Вт и присоединив к нему дополнительно еще один усилитель на 100Вт, они смогут в итоге подключить RGB ленту в 200Вт, ну или по крайней мере в 150Вт.

По факту, ничего светиться у вас не будет. Общий блок питания должен быть именно такой мощности, как итоговая мощность всей протяженности светодиодной ленты (+20%).

Если ее не хватает, ставьте дополнительный блочок.

Как подключить светодиодную ленту правильно

Правила подключения

Подключение таких световых приборов отличается от монтажа обычного осветительного оборудования. Такие устройства работают от постоянного напряжения 12 или 24 В, и для его генерации необходимо приобрести блок питания. Также порядок подключение такого освещения отличается для монохромных лент и многоцветных светодиодных приборов.

Подключение одноцветной светодиодной ленты

Процесс подключения светодиодной ленты очень прост: достаточно подключить выводы из блока питания к светодиодной ленте и прибор начнёт светиться ярким светом. На этом этапе монтажа светодиодных лент важно не допустить нарушения полярности подключаемых проводов, как правило “+” всегда в таких выводах имеет красный цвет, а “-” будет либо синего, либо чёрного цвета.

При подключении такого светового прибора не стоит слишком сильно изгибать ленту, максимальный радиус должен быть не более 2 см.

Во время проведения паяльных работ следует соблюдать осторожность, чтобы не повредить тонкие медные токопроводящие дорожки. Паяльник для этой цели лучше использовать мощностью не более 40 Вт.

При осуществлении монтажа такого устройства общей длиной более 5 метров, запрещается последовательное соединение элементов.

Если требуется подсветка большей длины, то монтаж осуществляется параллельным подключением отрезков светодиодных устройств длиной 5 или менее метров к блоку питания.

Если требуется плавное изменение яркости прибора, то применение диммеров в электрической схеме позволит легко осуществлять управление свечением монохромных светодиодных лент.

Подключение полноцветных светодиодных приборов

подключение RGB ленты с одним блоком питания

Если требуется подключить многоцветную светодиодную ленту, то необходимо приобрести RGB-контроллер, который будет управлять свечением такой прибора.

подключение RGB усилителя

При осуществлении монтажа обычно не возникает никаких сложностей, но некоторые моменты в установке лент следует рассмотреть более подробно:

1. При выборе RGB-контроллера следует правильно подобрать устройство по напряжению питания и мощности.
2. Рабочее напряжение, которое необходимое для питания светодиодных приборов обычно составляет 12 или 24 В.
3. Мощность контроллера должна быть равна мощности всех светодиодов. Рассчитать общую мощность, которая понадобится для питания многоцветной светодиодной ленты очень просто. Для этого необходимо мощность 1 метра ленты умножить на общий метраж. В результате получится показатель мощности блока питания, который следует установить вместе с этим светотехническим прибором.  Например, если мощность 1 метра равна 15 Вт, а общая длина устройства составляет 10 метров, то блок питания должен быть мощностью не менее 150 Вт. Для того чтобы трансформатор не работал на пределе своей мощности, следует подобрать модель с запасом показателя мощности на 20%.
4. При монтаже многоцветной световой установки не рекомендуется устанавливать в одну линию более 5 метров, в этом случае наиболее удалённые от блока питания светодиоды будут излучать намного меньше световой энергии. Если есть необходимость в более длинных конструкциях, монтаж следует осуществлять параллельно.
5. При осуществлении монтажа приборов общей длиной более 20 метров, необходимо подключить в схему питания светодиодов RGB – усилитель, который позволяет запитать светодиодные ленты большой мощности. При этом не происходит уменьшения свечения светодиодов, а нагрузка на блок питания заметно снижается.

Блиц-советы

1. Резать светодиодную ленту необходимо только по специальным полоскам, которые расположены по всей длине ленты с периодичностью 5 – 10 см. Расстояние, на котором расположены полоски между собой, зависит от плотности светодиодов на этом светотехническом приборе.
2. Если необходимо произвести монтаж такого устройства на токопроводящий материал, то сделать это возможно только с помощью применения специальных электроизоляционных материалов.При подключении многоцветного прибора, важно правильно соединить клеммы контроллера с проводами. Провода подключаются в таком порядке:
   • чёрный провод – “-” 12 вольт;
   • красный провод – клемма “R”;
   • зелёный провод – клемма “G”;
   • синий провод – клемма “B”;
3. Монтаж светового прибора производится на специальный клеевой слой или на двусторонний скотч.
4. При выборе светодиодной ленты следует обратить внимание на элементы, из которых состоит данное устройство. В настоящее время в таких приборах применяются светодиоды марок: SMD 3028 и SMD 5050.  SMD 5050 – даёт световой поток более чем в 2 раза превышающий излучение диода SMD 3028, поэтому лента, изготовленная с применением этого элемента, потребуется меньшей длины для получения необходимого комфортного уровня освещённости.
5. Количество диодов, которые применяются в таких устройствах зависит от мощности этого прибора, чем больше количество диодов на один погонный метр используется в приборе тем выше будет его мощность и интенсивность генерируемого светового излучения.
6. Эксплуатационный ресурс светодиода составляет около 50 000 часов, но этот элемент можно легко повредить при монтаже или в процессе эксплуатации. При установке таких приборов следует соблюдать осторожность, чтобы одним неосторожным движением не сломать хрупкий элемент. Особенно стоит уделить внимание при монтаже закруглений, которые не должны быть менее 2 см в диаметре. Если эксплуатация этих устройств производится в неблагоприятных условиях высокой влажности и повышенных температур, то установка приборов должна быть осуществлена в специальный монтажный профиль.
7. При установке светодиодной ленты для уличного освещения, необходимо помнить о том, что многие светодиоды не в состоянии нормально функционировать при температурах минус 25 градусов и ниже.
8. Если предстоит устанавливать осветительное оборудование на улице, то для обеспечения постоянным током, который необходим для запитки светодиодов, необходимо приобрести герметичный блок питания. Использование такого устройства позволит бесперебойно работать системе даже в условиях плохой погоды и высокой влажности. Такое устройство имеет степень защиты IP66, которое позволяет использовать его в неблагоприятных эксплуатационных условиях.
9. При необходимости использовать осветительного устройства с диммером, наиболее подходящий вариант в данном случае – это импульсный регулятор яркости свечения. При выборе блока питания можно подобрать модели, которые будут дополнительно оборудованы таким устройством. В продаже есть диммеры, управление которыми возможно с помощью wi-fi мобильного телефона. Такие устройства стоят не дёшево, но удобство в обращении с осветительным оборудованием того стоит, в этом случае пульт дистанционного управления всегда под рукой.
10. Монтаж такого электротехнического оборудования можно произвести своими силами. Достаточно приобрести все необходимые для светодиодного освещения составляющие части и соединить их правильно.

устройство, принцип работы, основные элементы и подключение

Светодиодная лента RGB или RGBW — осветительный прибор, состоящий из нескольких монохромных светодиодов, светящихся белым, красным, зеленым или синим цветами. Свое название она получила благодаря трем последним цветам — были взяты первые буквы их английского перевода (Red, Green, Blue — красный, зеленый и синий соответственно).

При ее прямом подключении к источнику постоянного тока с напряжением 12/24 В невозможно реализовать цветовые эффекты, ради которых такая лента и создавалась. Чтобы обеспечить разнообразие цветов и яркости, между источником питания и платой устанавливают специальный контроллер с приемником для управления пультом дистанционного управления (ПДУ). Этот приемник задает различные программы, по которым функционирует светодиодная лента RGB.

RGB-технология

Многоцветная лента была изобретена в ходе многочисленных научных работ, в рамках которых ученые пытались сформировать белое свечение светодиодов. Изначально для его получения использовались люминофорные диоды синего цвета со специальным белым покрытием. Позже в этих целях начали использовать ленту с тремя светодиодами — красным, зеленым и синим. Все три устанавливаются в одной ячейке, а испускаемый свет воспринимается человеком как белый — это и есть RGBW-технология.

Изменяя яркость того или иного светодиода, вы можете получать другие цвета и их оттенки. Число последних превышает несколько сотен тысяч. Это основное преимущество RGB-технологии над люминофорными светодиодными лентами.

Устройство

Конструктивно это гибкая печатная плата, к которой прикреплены светодиоды и резисторы, предназначенные для понижения тока. Выпускается разной ширины — от 5 до 30 мм. Наиболее востребованы LED-ленты с набором из шести выводов, в которых светодиоды собираются внутри единого корпуса.

Светодиоды классифицируются по типоразмерам. Самыми распространенными считаются SMD 5050 с габаритами 5х5 мм. Один погонный метр RGB-ленты может содержать около 30 светодиодов (изделие с двойной плотностью — 60). Мощность и световой поток зависят от числа диодов и их типоразмера.

Ленты различаются по степени защищенности (IP00 и т. д.). Чем ниже этот параметр, тем меньше вариантов применения осветительного прибора. К примеру, слабо защищенные приборы эксплуатируются исключительно в сухих помещениях, а изделия в силиконовой оболочке не страшатся даже полного погружения под воду (IP68).

Для размещения ленты на поверхностях с ее тыльной стороны крепится двусторонний скотч. Всегда можно разрезать ее на части, выбрав необходимую длину. Производители приборов самостоятельно отмечают пунктирными линиями места разрезов, там же изображен символ «ножниц». Перерезайте гибкую плату на этих участках, поскольку только здесь установлены контактные площадки для подключения к источнику питания с последующей спайкой или применением коннекторов.

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

• управление ПДУ;
• изменение яркости LED-диодов;
• изменение цвета свечения;
• выбор режима — переключение частоты смены цветов и их переливания;
• комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

• через сеть Wi-Fi при помощи планшета или смартфона;
• пультом ДУ с инфракрасными диодами;
• без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

• Mk — номинальная мощность контроллера;
• L — длина отрезка в метрах;
• Ml — мощность ленты в Вт/м;
• Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.

Усилитель для RGB-ленты

Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.

Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND. Очень важно соблюдать полярность, иначе диоды не будут светиться.

В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.

В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.

Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).

Важно! Если мощность основного усилителя немного ниже требуемой для светодиодной ленты, докупите к комплекту микроусилитель и последовательно подключите к имеющемуся.

Блок питания

Светодиодные RGB-ленты функционируют от источников питания напряжением 12 или 24 В. При выборе блока управления обратите внимание на несколько важных физических условий:

• напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
• в зависимости от места монтажа прибор должен характеризоваться той или иной степенью влагозащищенности.

Важно! Если допустить ошибки при выборе, блок будет сильно перегреваться и спустя короткий промежуток времени выйдет из строя.

Есть несколько разновидностей блоков питания, которые можно найти на рынке:

• с алюминиевым корпусом, высокой герметичностью и защитой от проникновения влаги, но высокой стоимостью;
• мини-изделие в пластиковом корпусе, частично защищенном от влаги, по более низкой стоимости;
• открытый блок, расположенный в перфорированном корпусе, характеризуется наибольшими габаритами и высокой мощностью, нуждается в дополнительных средствах защиты от влаги;
• сетевой блок — средняя мощность.

Ознакомьтесь с инструкцией, которая прилагалась к RGB-ленте. Там указана мощность для одного погонного метра. Умножьте эту величину на длину гибкой платы, затем полученное значение увеличьте на 30 % (всегда должен быть запас мощности). В итоге узнаете мощность блока питания, необходимого для выбранной LED-ленты.

Популярные схемы подключения

Реализация любой схемы требует небольших знаний, в том числе и понимания, как правильно делить электротехническое изделие на части.

Стандартная схема подключения

Соблюдайте следующий порядок монтажа:

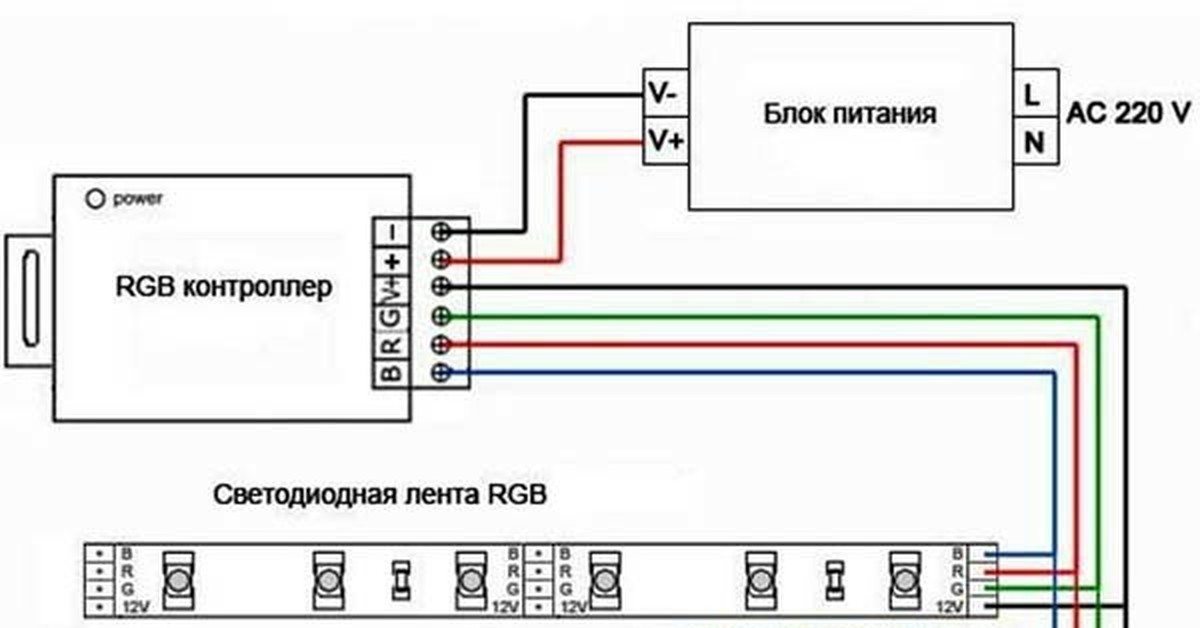

1. Соедините контроллер с блоком питания через клеммы выходного (пониженного) напряжения.
2. Плюсовые провода выделяют красным цветом, минусовые — черным.
3. Подключите светодиодную ленту к контроллеру через три контактные площадки — R, G, B (управление тремя основными цветами) и VDD (плюс).

Вариант подключения двух светодиодных лент

Если требуется питание одновременно двух светодиодных лент, учтите следующие моменты:

• понадобятся два блока питания и два усилителя для RGB;
• соблюдайте порядок подключения провода в соответствии с цветовой маркировкой;
• схема пригодна для подачи тока на отрезки плат, длина которых достигает 10 метров.

Основное правило: если в схему подключаются не менее двух лент, обеспечивается их параллельное соединение (последовательное уменьшит мощность напряжения для светодиодов, расположенных на дальних концах от источника питания и усилителя).

Подключение RGB-ленты длиной в 20 метров

При выборе мощного блока питания можно использовать схему подключения «контроллер-усилитель-блок». Во всех остальных случаях требуются два и более блока.

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

1. Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
2. Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
3. Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
4. Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.
