Как функционирует бойлер, подключённый к котлу отопления

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Способы подключения БКН к двухконтурному котлу

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Недостатки горячего водоснабжения с двухконтурным котлом

Коротко о главном

Двухконтурный котёл – универсальное водогрейное оборудование для небольшого частного жилого дома. При покупке такого агрегата хозяин одновременно решает две задачи – обогрев помещений и организация горячего водоснабжения. В котле установлены два теплообменника, в каждом из которых жидкие среды теплоносителя не смешиваются между собой. Один контур может быть напрямую подключен к циркуляционному кольцу отопления, а для нужд ГВС потребуется накопительный бак. В такой ситуации необходимо организовать подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого рассмотрена ниже.

БКН с двухконтурным котлом в интерьере

Как функционирует бойлер, подключённый к котлу отопления

Подключение бойлера к двухконтурному газовому котлу обеспечивает бесперебойное горячее водоснабжение в доме. При выполнении такой схемы обвязки агрегатов бойлер, подключенный к котельному оборудованию, работает согласно следующему технологическому алгоритму:

• Бойлер косвенного нагрева (БКН) заполняется чистой питьевой водой.
• Внутри накопительного резервуара располагается трубчатый змеевик, по которому циркулирует теплоноситель от одного из контуров котельного оборудования.
• БКН оснащен 4 патрубками, 2 подводящими и 2 отводящими, к каждому из которых присоединяется контур отопления и магистраль ГВС соответственно.
• Теплоноситель нагревается в котельной установке, после чего в приготовленном виде под действием циркуляционного насоса перемещается в змеевик БКН.

Устройство бойлера косвенного нагрева

• По мере прохождения нагретой жидкой среды по змеевику теплоноситель отдаёт тепловую энергию воде, находящейся в накопительном резервуаре бойлера.
• После остывания жидкая среда возвращается по обратной магистрали в теплообменник котла на повторный нагрев, обеспечивая непрерывную циркуляцию по замкнутому контуру.
• При необходимости потребитель может изменить скорость движения жидкости по магистрали, что увеличит её нагрев и скорректирует рабочие параметры БКН.

Двухконтурный газовый котел с бойлером косвенного нагрева снабжается встроенными термостатами и функцией автоматического контроля температуры воды в бойлере. При интенсивном заборе система автоматически изменяет уровень нагрева теплоносителя во втором контуре, обеспечивая быстрое приготовление вновь поступающей холодной воды в накопительный резервуар.

Подготовка БКН к работе

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

• Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
• Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.
• Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
• Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

• Эксперты рекомендуют интегрировать в схему обвязки систему автоматического контроля давления, скорости движения теплоносителя и термостаты для комфортной эксплуатации установок.

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Двухконтурный котел и бойлер косвенного нагрева при сборке в единую систему требуют наличия дополнительного оборудования запорно-регулирующей арматуры:

• Расширительный бачок с полимерной упругой мембраной для нагнетания давления и создания напора в сети ГВС. Объём бака подбирается, исходя из габаритов БКН. Эксперты рекомендуют использовать мембранные ёмкости, вмещающие в себя 1/10 жидкости относительно общего объёма накопительной части бойлера.
• Сливной запорный вентиль или клапан, предназначенный для опорожнения ёмкости, на случай проведения ремонтных или профилактических работ.
• Узел контроля и выравнивания давления в системе с механическим манометром и воздухоотводчиком клапанного типа.

Узел контроля давления

• Подключение бойлера к двухконтурному котлу невозможно без установки термодатчика на циркуляционной насос. При достижении граничных условий прибор меняет скорость потока теплоносителя в контуре.
• Одна из главных составляющих, гарантирующая нормальную работу оборудования, – трёхходовой клапан, который обеспечивает балансировку поступающего теплоносителя между контурами отопления и ГВС.
• Насосная группа на байпасе с запорными вентилями и обратным клапаном, обеспечивающая нормальную циркуляцию жидкой среды по циркуляционному кольцу.

Для монтажа и обвязки также потребуются стальные или фольгированные ПНД трубы для циркуляции нагретого теплоносителя, необходимый набор фитингов – тройников, уголков, переходов, сварных, обжимных и резьбовых муфт.

Способы подключения БКН к двухконтурному котлу

Существует несколько схем подключения бойлера косвенного нагрева к двухконтурному котлу, каждая из которых имеет свои преимущества и недостатки.

Система в сборе перед началом эксплуатации

Параллельное подключение

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема данного способа обвязки приводится ниже:

• Газовое котельное оборудование монтируется на стену, БКН устанавливается на пол на расстоянии не более 2–3 метров.
• Следует учесть, что для данной схемы подходит накопительный резервуар с объёмом не более 50–80 литров.
• Два контура начинают работать одновременно, нагреваясь до разных температурных параметров. Температура в системе отопления не должна превышать 55–65 °С. В то же время, для интенсивности нагрева ГВС в бойлере жидкость должна обладать температурой 70–75 °С.
• При параллельном подключении разность температур в контурах достигается работой двух циркуляционных насосов, которые перемещают жидкие среды с различными скоростями.
• Данная система может работать только при небольшом количестве радиаторов, подключённых по примитивной однотрубной схеме, так как разница между температурами теплоносителей не может быть более 15–20 °С. В противном случае, слишком высокая скорость движения теплоносителя по кольцу отопления не позволит производить нужную теплоотдачу в помещения через радиаторы.

Параллельное подключение БКН

• В то же время, недогретая жидкость во втором контуре не сможет обеспечить должный нагрев БКН.

Данная схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу отличается сложностью в балансировке и не позволяет добиться эффективности при одновременной работе двух систем.

В то же время, идеально подходит для частных домов площадью до 100 м2 и одним санузлом.

Обвязка с разделительным узлом

Подключение бойлера косвенного нагрева к двухконтурному котлу в данном случае проводится по принципу разделения потоков и балансировки системы с помощью трёхходового клапана. Запорная арматура подключена к модулю автоматического управления, что позволяет менять интенсивность потоков на отопление и ГВС. При включении система начинает работать в соответствии со следующим алгоритмом:

• Когда бойлер наполняется холодной водой, автоматический термостат определяет её температуру и перекрывает подачу циркуляции теплоносителя в контуре отопления.
• Вся первичная энергия котла сразу после включения направлена на прогрев объёма чистой воды для нужд ГВС.

Система с распределительным узлом

• Когда температура внутри БКН достигает заранее выставленных граничных условий, срабатывает реле и закрывает заслонку трёхходового клапана, обеспечивая нормальное движение теплоносителя по замкнутому трубопроводу отопительной системы.
• БКН покрыт утеплителем, и вода в нём долгое время остаётся в нагретом состоянии.
• При начале разбора ГВС потребителем во время открывания кранов в доме, горячая вода постепенно расходуется, и в бак подмешивается новая порция ХВС.
• Бойлер для двухконтурного газового котла устроен таким образом, что нагретая вода забирается с верхней части цилиндрического резервуара, а холодная поступает со стороны дна. Это исключает смешивание потоков.
• Когда термостат показывает, что температура в бойлере падает, автоматика немного приоткрывает трёхходовой клапан, начиная подавать приготовленный теплоноситель на нагрев БКН. В зависимости от интенсивности разбора ГВС и скорости падения температуры в баке заслонка на клапане открывается сильнее, обеспечивая больший расход теплоносителя.
• При повторном нагреве воды в БКН заслонка клапана снова закрывается и работает только на обогрев помещений.

Подключение трёхходового клапана

Такая схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу считается более совершенной и при выставлении правильных настроек на узле автоматике исключает необходимость ручной балансировки инженерных сетей.

Подключение с двумя насосами

Двухконтурный котел с бойлером косвенного нагрева должны работать круглый год, так как ГВС требуется и летом, и зимой. В то же время циркуляция отопления в тёплое время года не нужна. Для обеспечения полной независимой работы агрегатов применяется схема обвязки с двумя насосами, которые обеспечивают следующий принцип действия:

• Каждый насос, установленный в контурах на подаче, отвечает за скорость циркуляции теплоносителей независимо друг от друга.
• Интенсивность работы циркуляционных приборов контролируется терморегуляторами, установленными на оба прибора.

Схема обвязки с двумя насосами

• Независимые потоки нагреваются в корпусе котла до одной и той же температуры, но циркулируют по контурам с разной скоростью, что обеспечивает разную теплоотдачу.
• Насосы могут включаться и отключаться, останавливая и снова возобновляя циркуляцию жидкой среды.

В летнее время насос, отвечающий за отопление, пребывает в состоянии покоя. Бойлер косвенного нагрева для двухконтурного газового котла в летнее время функционирует при неработающем отоплении. В такой ситуации газовый агрегат настраивается на экономный режим нагрева теплоносителя.

Обвязка с распределительным узлом – гидрострелкой

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному газовому котлу для достижения повышенной эффективности, следует рассмотреть схему с установкой распределительной гребёнки. При выборе такой схемы владелец жилого дома получает следующие преимущества:

• При правильной начальной балансировке гидрострелки объём теплоносителя на нужды отопления и ГВС распределяется равномерно, без ущерба одному из контуров.

Схема обвязки БКН с гидрострелкой

• Каждое циркуляционное кольцо снабжается собственным терморегулятором, что позволяет изменять интенсивность потоков независимо друг от друга.
• При необходимости один из контуров может быть перекрыт, а на котельной установке при этом выставляется пониженная интенсивность горения, что позволяет использовать БКН в летнее время.
• Нагрев происходит равномерно и быстро вне зависимости от количества воды в накопительном резервуаре. Термодатчик реагирует на малейшие колебания температуры воды, включая циркуляционный насос, а жидкость в теплообменнике котла всегда находится в готовом для отдачи тепла состоянии.

При такой схеме возникает вопрос: «Нужен ли бойлер косвенного нагрева для двухконтурного газового котла?». В тёплое время года, учитывая невысокий разбор ГВС, многие потребители полностью опорожняют систему и монтируют в своих домах обычный накопительный бойлер, который при невысоких расходах обеспечивает дом горячей водой.

Распределительная гребёнка

Вторая проблема – как подключить бойлер косвенного нагрева к двухконтурному котлу с использованием гидрострелки. Система представляет собой высокотехнологичное инженерное сооружением, и при малейшей ошибке оно уже не сможет эксплуатироваться с комфортом для потребителя. Это означает, что перед монтажом распределительной гребёнки необходимо провести гидравлические расчёты, вычислить расходы, выполнить рабочий проект и заказать установку системы в подрядной организации.

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Многие потребители задаются вопросом, можно ли к двухконтурному котлу подключить бойлер косвенного нагрева, и как исключить ошибки при установке, пуско-наладке системы. Эксперты в таких случаях рекомендуют придерживаться простых правил, которые исключают необходимость переделки системы в дальнейшем:

• БКН размещается как можно ближе к котельной установке во избежание теплопотерь. При отдалении резервуара от источника нагрева жидкость может поступать в змеевик в таком состоянии, что нагреет воду выше 50 °С.

Правильное размещение БКН рядом с газовым оборудовнаием

• При выборе объёма накопительного резервуара следует учитывать мощность котла. Если газовый агрегат имеет мощность не более 5–8 кВт, он не сможет обеспечивать быстрый нагрев БКН объёмом 200 л. Для правильного подбора параметров оборудования лучше обратиться в проектную организацию.
• При обвязке нужно предусмотреть установку чувствительных термодатчиков, реагирующих на изменение температуры в пределах 0,5–1 °С. В таких случаях повторный нагрев будет равномерным, и исключатся термические удары.
• Циркуляционное оборудование должно быть установлено на байпасе с запорными вентилями. Сам БКН следует также снабдить запорной арматурой и сливным клапаном. Это поможет провести быстрый ремонт и демонтаж системы при её выходе из строя либо выявлении сбоев в работе.

При устройстве такой системы с гидрострелкой в доме площадью свыше 150 м2 необходимо предусмотреть возможность резервирования рабочего оборудования. Это достигается установкой дублирующих водогрейных агрегатов, работающих на том же или альтернативном топливе. Если этого не предусмотреть, при выходе котла из строя существует риск остаться на какое-то время без отопления и ГВС.

Циркуляционный насос на байпасе с запорной арматурой

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Некоторые владельцы частных жилых домов спрашивают, нужен ли бойлер для двухконтурного газового котла в частном доме, и как можно упростить систему. На практике существует возможность организации альтернативной системы ГВС с обвязкой бойлера послойного нагрева и двухконтурного котла. В отличие от классического БКН, где холодные и горячие водные среды могут смешиваться в теле накопительного резервуара, в БПН обеспечивается чёткое разделение жидкости. Такая система имеет следующие достоинства:

• При попадании в накопительную ёмкость холодная вода всегда остаётся внизу, вытесняя горячую в верхнюю точку для первичного забора. Таким образом, при открывании крана горячая вода забирается с верхней части БПН.
• Во время забора ГВС нижние слои параллельно нагреваются и подаются в верхнюю часть резервуара.

Автоматика котла реагирует на колебания температуры – термодатчик установлен таким образом, что при малейшем остывании воды в верхней точке насос обеспечивает подачу теплоносителя на нагрев.

Схема устройства накопительного бойлера послойного нагрева (БПН)

Недостатки горячего водоснабжения с двухконтурным котлом

Обвязка двухконтурного агрегата с БКН далеко не всегда позволяет добиться эффективности и комфортной эксплуатации. В ряде случаев система имеет недостатки:

• Неравномерное распределение потоков в теле резервуара не позволяет добиться стабильной температуры, так как происходит смешивание холодных и горячих потоков.
• Для достижения эффективности приходится тактовать систему путём попеременного включения и выключения насосного оборудования, что приводит к его быстрому износу из-за повышенных пусковых нагрузок.
• При открывании крана для забора ГВС после длительного простоя необходимо подождать до тех пор, пока с подающей магистрали не сойдёт вся остывшая вода.
• Быстрый износ котельного оборудования, так как нагрев теплообменника на втором контуре часто происходит в холостом режиме, без циркуляции жидкости.

В связи с этим, перед принятием решения о монтаже такой системы следует удостовериться в её целесообразности. Если расход ГВС в доме высокий, то БКН значительно повысит эффективность системы водоснабжения. Когда жильцы используют кран горячей воды лишь раз в сутки или реже, необходимость в такой системе отпадает.

БКН в котельной жилого дома

Коротко о главном

Потребители часто спрашивают: «Как подключить бойлер к двухконтурному газовому котлу?» Схема обвязки в данном случае подразумевает использование дополнительных насосов или запорно-регулирующей арматуры. При установке трёхходового клапана обеспечивается автоматическая балансировка потоков путём закрывания и открывания заслонки. Самой эффективной схемой считается сборка и монтаж гидрострелки, которая обеспечивает автономную циркуляцию теплоносителей в двух изолированных контурах. При подключении следует учесть некоторые нюансы. БКН должен располагаться в непосредственной близости от газового оборудования, а циркуляционный насос следует оснастить автоматической системой включения.

А вам когда-нибудь приходилось подключать бойлер косвенного нагрева к двухконтурному котлу в вашем доме? Какую схему использовали и столкнулись ли вы с какими-то сложностями?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Как подключить бойлер косвенного нагрева к неавтоматизированном котлу

Бойлер косвенного нагрева разогревается теплоносителем от котла. Такой бойлер не может самостоятельно вырабатывать тепло из энергоносителя, — например, газа или электричества. Он представляет из себя большую емкость со змеевиком внутри, по которому протекает теплоноситель нагреваемый котлом, чем и обеспечивается нагрев воды и работа ГВС.

Ниже рассмотрим случай, когда нужно подключить бойлер косвенного нагрева к котлу не снабженному автоматикой, который сам не может управлять этим прибором. Такие котлы могут быть и вовсе энергонезависимыми – работают без малейшего участия электричества.

Нюанс в том, что для бойлера нам нужно минимум 70 градусов на выходе из котла, или лучше 80 градусов, чтобы вода подогревалась как можно быстрее.

Но возможно, что в радиаторную систему отопления нам нужно меньше, — 40, 50 или скажем 60 градусов, или же ее вовсе не нужно разогревать.

Котел придется разогревать значительно, а также применить трехходовой клапан с термоголовкой, который будет регулировать температуру в системе отопления, путем закрытия выхода на нее со стороны котла и перенаправления ее из обратки.

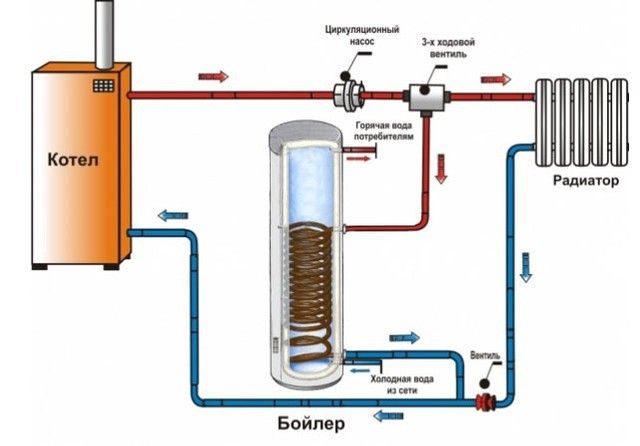

Схема

Подача и обратка раздваиваются, одна ветвь замыкается на радиаторы, вторая проходит через бойлер косвенного нагрева. В каждой ветви установлен циркуляционный насос.

Ветви работают поочередно, а всем управляет трехконтактный термостат, установленный в бойлере (на бойлере). Пока температура воды в бойлере приемлемая термостат замыкает контакт №1 – питание насоса системы отопления. Как только температура упала ниже заданного на термостате значения (45 градусов), он переключается, отключает цепь питания насоса системы отопления и включает в работу насос бойлера.

На подаче отопления стоит смесительный клапан с термоголовкой, через который часть потока с обратки подмешивается в подачу отопления, чтобы сделать жидкость на входе в насос заданной температуры – 30, 40, 50…. град.

Особенности

Необходим контроль за работой котла и недопущением значительного роста температурой на выходе из котла, так как потребляемая энергия отопительной системой ограничивается клапаном.

В случае роста температуры на котле до 90 градусов, котел тушиться, клапан открывается вручную полностью.
Система может работать только с дополнительной защитой от холодной обратки, если теплообменник чугунный.

Обратные клапана на обратках бойлера и отопления исключат обратный ток под влиянием включения насосов в параллельных цепях.

Если котел мощный, то его энергии хватит одновременно и на бойлер и на систему отопления. В этом случае, чтобы не дергать часто насос бойлера, нужно включить его напрямую к сети, т.е. через выключатель, чтобы была возможность в любой момент остановить или отключить на летний сезон. Теперь отопление будет работать все время, а бойлер будет подключаться изредка термостатом, после забора из него воды.

С котловым термостатом

Теперь рассмотрим, как можно подключить бойлер к котлу, у которого имеется электрическая регулировка температуры воды – установлен котловой термостат, с ручкой регулировки температуры воды.

Конфликт систем все тот же – на систему отопления достаточно, к примеру, 50 градусов, а на бойлер нам нужно подать 80 градусов, чтобы он быстренько нагрелся.

Но в этом случае будем управлять нагревом бойлера путем включения его насоса и путем разогрева котла до 80 градусов.

Помогут в этом два реле управления:

• №1 на насосы, которое, получив команду от термостата бойлера, переключает контакты – отключает насос отопления и включает насос бойлера.
• №2 – включает параллельно термостату на котле дополнительный термостат накладной, установленный на подаче из котла и настроенный на 80 градусов.

Если теплообменник чугунный то в системе должна быть обязательно защита от холодной обратки.

Как это работает

Получив команду от термостата бойлера (вода остыла до 45 град и ниже), реле №1 отключает отопление и включает насос бойлера.
Реле№2 по той же команде от термостата подключает параллельно к котловому теромстату другой, который настроен на 80 градусов и меряет эти градусы на подаче котла.

Теперь котел, получив от накладного термостата команду на разгон, разогревается до 80 градусов, и держит эту температуру.
Бойлер быстро нагревается.

После нагрева до 55 градусов, термостат в бойлере разрывает цепь, реле №1 отключает насос бойлера и включает отопление.
Реле №2 разрывает цепь и отключает накладной термостат, теперь котел снова ориентируется на встроенный термостат с установкой 50 градусов.

Все вернулось на исходную, только бойлер нагрет снова до 55 градусов.

Вода в системе отопления может успеть остыть. Если котел чугунный, то подача холодной воды на чугунину может разрушить ее. С чугунными котлами схему можно применять только с дополнительной защитой котла от холодной обратки.

В общем, самостоятельно сделать подключения бойлера к неавтоматизированным котлам, которые не умеют управлять бойлером, твердотопливыным, устаревшим и т.п. можно и своими руками. Как подключить бойлер мы только что рассмотрели.

Как установить косвенный водонагреватель на бойлер
