Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.



Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель.

Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

• Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
• Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания.
  Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

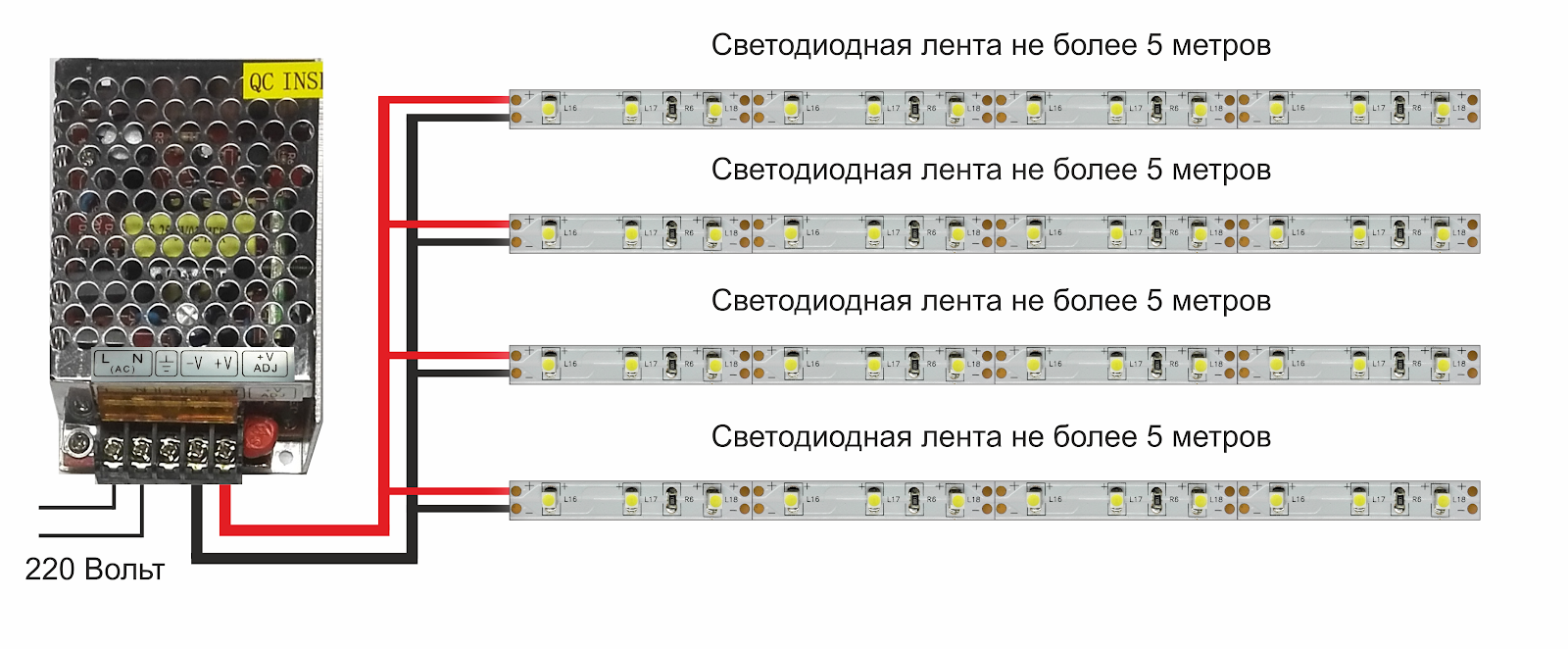

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

• Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
• Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
• Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
• Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



Как подключить цветную светодиодную ленту с пультом: схемы и способы подключения

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Преимущества и недостатки RGB ленты

Если вы уже убедились, что для вашего интерьера не хватает многоцветного освещения, то самое время поговорить о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сравнении с привычными лампами накаливания намного дольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство использования, компактность.
• Возможность осуществления любых, даже самых необычных дизайнерских решений за счет гибкости и применения световых эффектов: мерцание, смена цветов и оттенков, регулировка яркости и т. д.
• Безопасность, которая достигается за счет низкого потребляемого напряжения.

К недостаткам подключения РГБ ленты относятся:

• Невысокая влагостойкость, но ее можно существенно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сравнению с белым светодиодом, так как применяемые светодиоды имеют относительно невысокий индекс цветопередачи.

Характеристики впечатляют, недостатки можно регулировать, адаптируя под свои условия и требования. Например, если вам важно, чтобы светодиоды были хорошо защищены от воздействия внешних факторов, то применяйте для монтажа алюминиевый профиль. Если комната, в которой предполагается установка светодиодной ленты имеет повышенную влажность, то подбирайте ее, учитывая влагостойкость осветительного прибора. В общем, перед покупкой продумайте все детали.

Что нам потребуется для подключения RGB ленты

На фото изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся для чего нужен каждый из них и какую они несут функцию.

1. RGB лента, которую важно тщательно выбирать. Это первый элемент, с чьими характеристиками вам нужно определиться заранее. Все зависит от того, где и в каких условиях она будет размещена. При покупке учитывайте влагостойкость и защищенность от внешних воздействий.
2. Контроллер – дополнительное звено, которое необходимо для осуществления работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет выполнять функцию выбора и регулирования цвета. При его помощи вы можете составить собственный оттенок подсветки. Заглавные буквы RGB расшифровываются как:
   R – red, в переводе с английского красный цвет, G – green (зеленый цвет), B – blue (синий).

При помощи пульта для управления контроллером дистанционно, вы также можете регулировать яркость свечения, устанавливать фиксированный оттенок, включать и выключать светодиодную ленту.

Чтобы выбрать контроллер, необходимо рассчитать требуемую мощность. Это легко сделать, применив следующую формулу:

Потребляемая мощность одного метра умножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

3. Трансформатор (блок питания) – это еще одна важная деталь для работы всей цепи. Выбирать его следует индивидуально, определив условия помещения и правильно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заранее, где воздух циркулирует свободно, чтобы избежать перегрева прибора. При этом не располагайте его вблизи с легковоспламеняющимися предметами. Рассчитайте требуемую мощность.

Важно! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот запас мощности блока питания необходим для того, чтобы снабдить стабильным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды быстро выйдут из строя или будут недостаточно хорошо работать. Как выполнить расчеты мощности, а также еще больше дельных советов по выбору трансформатора, вы можете найти здесь.

Усилитель применяется по желанию и когда этого требует отдельный случай. Его стоит использовать для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от одного трансформатора.

Особенно рекомендуется использовать RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким образом он реализует подачу тока непосредственно от трансформатора к каждой отдельной составной части.

Усилитель благоприятно влияет на работу блока питания и контроллера. Он снижает нагрузку, снабжая стабильным питанием без перепадов напряжения.

Также, если вы решили создать сложную осветительную конструкцию из RGB-ленты, вам в этом очень поможет усилитель.

5. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек внутри.
6. Алюминиевый профиль можно использовать по желанию. Большинство светодиодных лент уже защищены от внешних факторов при помощи силиконового покрытия, поэтому в профиле нет особой необходимости. Но если ваша светодиодная лента относится к моделям с высоким электропотреблением, то такой профиль необходим. Он будет играть роль радиатора охлаждения.

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

2. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.

2. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:

• мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

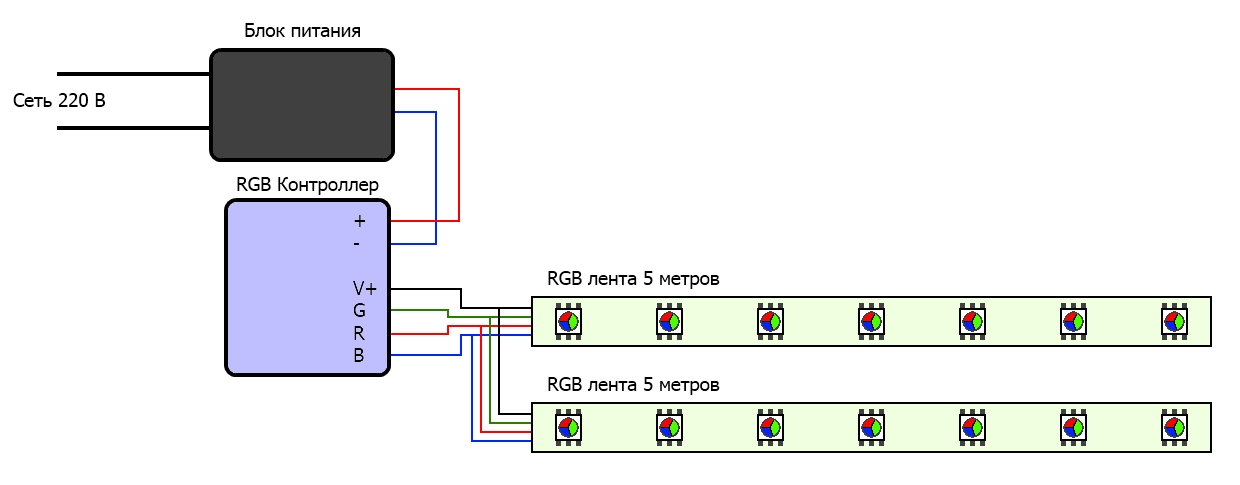

3. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

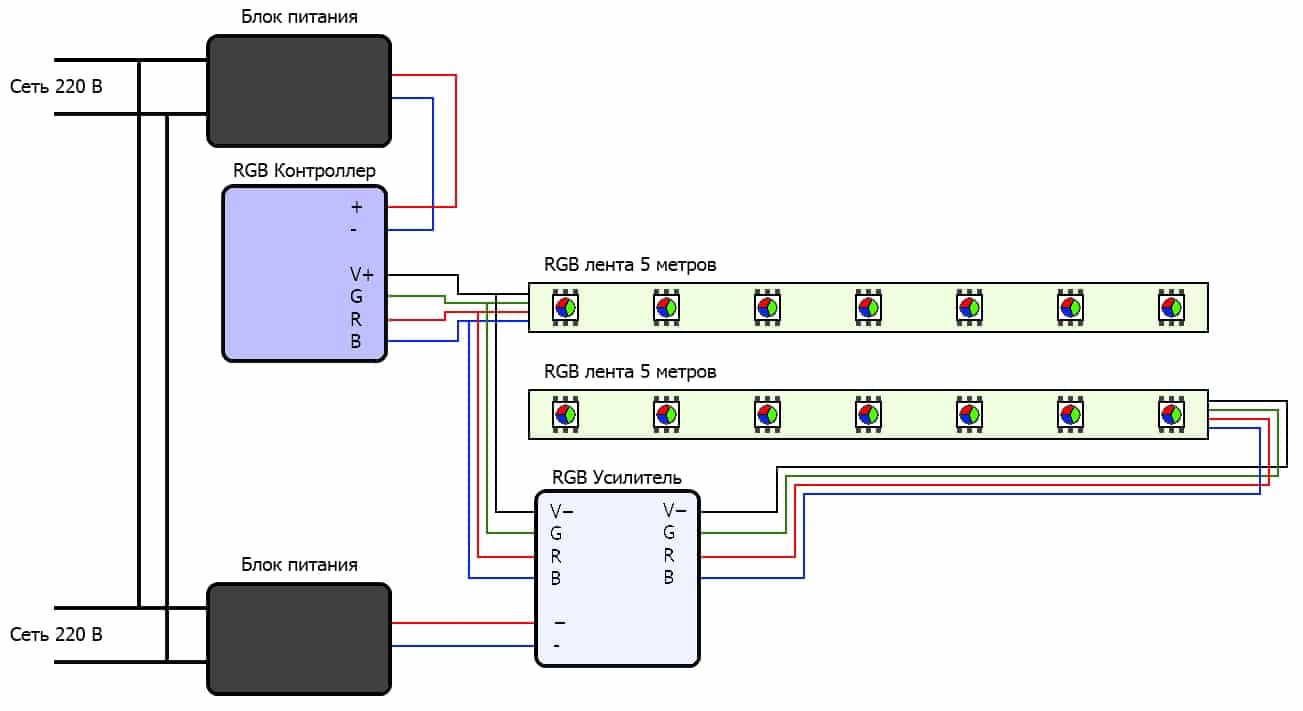

4. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.

5. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Основные ошибки при подключении

Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.

• Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
• Неверное последовательное соединение отрезков ленты, длиной более 5 м. Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
• Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
• Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки. Ни в коем случае не пытайтесь соединить их посредством скручивания.
• Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
• Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
• Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.

Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.

Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.

Как подключить светодиодную ленту без блока питания?

Светодиодные ленты без блока питания имеют важное достоинство: экономия на его теплопотерях за счёт его отсутствия позволяет до предела уменьшить потребляемую мощность. Пространство, необходимое для его работы, освобождается.

Что нужно учесть?

Подключить светодиодную ленту напрямую к сети 220 вольт можно, но с оговорками. Нижеизложенные тезисы вытекают друг из друга.

• Не экономьте на светодиодах, как это делают производители. Они, как правило, умышленно нарушают расчёт в сторону большей светимости. Диапазон рабочих напряжений на одном светодиоде белого свечения – 2,7-3,2 вольта. Пиковым является 3,8 – но злоупотреблять этим не стоит. Итак, берём напряжение в 3 В на один белый светодиод.

В случае использования красных, зелёных и синих этот параметр меняется в пределах 1,8-2,2 вольта, среднее – всего 2.

• Чтобы собрать последовательную гирлянду, необходимо подобрать количество светодиодов с запасом. В спецификациях многих бытовых приборов указывали рабочее напряжение 220 В – с точностью до 10%. То есть это диапазон 198-242 В.

Берём верхний предел, так как зачастую напряжение в сети несколько больше 220 В.

• Для белых светодиодов, разделив 242 – а приближённо, 240 – на 3 вольта, получим 80 светодиодов. Производители часто в одну высоковольтную ленту включает всего лишь 60. Расчёт прост – экономия на количестве светодиодов. С нормальным же расчётом их должно получиться заметно больше. Расчёт производителя: 240 вольт делится на 60, что равно показателю в 4 вольта на один светодиод. Это явно много: каждый из них светится более чем в пиковом режиме, отсюда перегрев и частый (после нескольких месяцев работы) выход из строя всей ленты. Это делается, чтобы потребители чаще покупали светодиоды, а их производители – получали сверхприбыль. Запомните: лучше один раз на 25 лет сделать, чем менять через каждые 4 месяца.

Правильно нагруженный светодиод прослужит заявленные 25-60 тысяч часов, как обещает реклама, а не сгорит спустя 1,5-3 тысячи.

• Многих пользователей отпугивает то, что в любой точке ленты будет высокое напряжение, наносящее болезненные удары током при случайном прикосновении к токоведущим контактам.

Соответственно, такую светоленту нужно тщательно заизолировать (загерметизировать), чтобы оградить себя от высокого напряжения.

• Светодиоды, подключённые к бытовой сети с частотой 50 герц, мерцают. В короткий промежуток времени – секунды и минуты – глаза не реагируют на мерцание. Оно становится чуть более заметным, когда пользователь смотрит боковым зрением – как бы невзначай, мимоходом – на мерцание светодиодов. Дело в том, что по сравнению с лампой накаливания светодиод, как и люминесцентная вакуумная трубка, низкоинерционный прибор. То есть чтобы произведённая полупроводниковым кристаллом вспышка погасла, требуется меньшее время, чего не скажешь о более медлительном накале и угасании вольфрамовой нити лампы накаливания.

Газоразрядные приборы также не требуют большего времени при смене полупериодов переменного тока – они гаснут практически мгновенно.

• Чтобы смягчить эффект мерцания, светодиоды включают попарно – прежде чем набирать гирлянду, их распределяют на пары – встречно-параллельно. То есть второй в паре светодиод включён по отношению к первому «задом наперёд». Это даёт возможность уменьшить «подскоки» обратных тока и напряжения, могущих при броске последнего в сети «пробить» любой из них. Попарно-встречные элементы, из которых собирается лента, удвоят частоту пульсаций – до 100 Гц.

Параллельно ленте можно подключить переменный (неполярный) конденсатор с запасом на 400 В.

• Светодиоды даже из одной партии чуть заметно отличаются по оптимальному питающему напряжению и току. Вы, наверное, замечали, что подключение светодиодов из разных зажигалок приводило к тому, что и светились они также немного по-разному, а гасли полностью при разном напряжении: одному было достаточно 2,39 В, другой угасал при 2,34 и так далее.

Не используйте светодиоды из разных партий – можете получиться разное свечение.

• Чтобы полностью избавиться от пульсаций, потребуется высоковольтный диодный мост, он подключается напрямую к сети, а к светодиодам подаётся уже постоянное напряжение 220 В, что полностью исключает пульсации. Параллельно светодиодной ленте включается конденсатор с запасом до 400 В.

Встречно-параллельное, попарное включение светодиодов здесь уже не требуется – половина из них оказалась бы бесполезной из-а обратной для них полярности.

Питание светодиодов переменным током возможно. Они от него не пострадают. Главное, обеспечить запас на случай броска напряжения. Однако пульсация света после первого часа нахождения в помещении с таким светом утомит не только глаза, но и мозг пользователя. Это как работать на старом мониторе с ЭЛТ при частоте 50 Гц – серьёзная головная боль обеспечена при таком подходе.

Этапы подключения

Стадии монтажа и пусконаладки диодной ленты включают в себя следующее: нарезка ленты нужной длины, присоединение коннекторов (если они есть в комплекте), электрическая сборка всей схемы и проверка на герметичность перед включением. Неправильное выполнение работ на любой стадии грозит выходом ленты из строя, ударом тока рядом находящихся людей или случайным возгоранием.

Нарезка ленты нужной длины

Лента на 220 вольт обладает важным отличием: длина кластера из-за большего количества – не единицы, а десятки светодиодов – вынуждает потребителя обрезать значительные участки. При подключении ленты непосредственно в розетку производители оставляют от 60 светодиодов на фрагмент. Если светодиоды двойные (последовательные, а не параллельные пары), количество светодиодов может быть снижено до 30. А это значит, что на каждый из них отводится по 7,5-8 вольт (правильно – не более 6,6). Такое парно-последовательное соединение преобладает в готовых цокольных лампочках, в которых драйвер выдаёт от 40 до 80 вольт постоянного тока (6-12 двойных последовательно-парных светодиодов).

Каждый производитель следует собственной тактике, но вывод остаётся неизменным – светодиоды соединяются последовательно. Параллельно включённые последовательные группы здесь отсутствуют, так как в качестве исходного берётся выпрямленное (постоянное) напряжение 220 вольт, получаемое из переменного, на котором и работает бытовая осветительная сеть. С этой целью лента обладает специальными пометками, на которых слой герметика уменьшен, чтобы потребителю было удобно разрезать ленту и зачистить от изолятора выводы для пайки.

Установка и закрепление коннектора

Для удобства светосборки оснащаются коннекторами. Это позволяет, не нарушая пайку и не перекусывая провода, быстро перенести подвес с лентой, кабель с сетевой вилкой в другое место. Для лент, устанавливающихся на значительно долгий период, можно воспользоваться и «глухой» пайкой – лента не переместится на новое место, а значит, нет смысла вставлять коннекторы. Паяные (несъёмные) соединения по всей длине проводки и светосборки считаются самыми надёжными – в отличие от ослабленных клемм они не искрят, так как присоединены наиболее основательно и не являются вынимающимися при выключении. Коннекторы припаиваются к проводам или обжимаются при помощи специального инструмента вроде того, что применяют для зачистки и обжима витых пар в компьютерных и серверных сетях, работающих по протоколам и стандартам локальных вычислительных систем.

Подключение проводов к выпрямителю

Провода, идущие от светодиодной сборки к розетке, должны подключаться к выпрямителю. Если проигнорировать выпрямитель, то свет от такой светоленты станет мерцающим. Провода от светоленты подсоединяются к «плюсу» и «минусу» диодно-выпрямительного моста. В состав последнего входят 4 высоковольтных диода, рассчитанных на мощность от десятков до сотен ватт. Согласно схеме даже литой мост (сборка выпрямителя в цельном, водонепроницаемом корпусе) предполагает подключение встречно включённых диодных катодов и анодов к светодиодной ленте (две точки на схематичном эскизе), а включение выводов диодов «вразнобой» (катод одного к аноду другого) – присоединение к источнику переменного напряжения. Можно использовать и однополупериодный выпрямитель (один диод), но тогда пульсации будут происходить с частотой 50, а не 100 Гц, так как отрицательная полуволна (полупериод переменного тока) отрезается. Двухполупериодный (два диода) выпрямитель также приведёт к ненужной потере мощности, поэтому лучшим вариантом считается именно диодный мост (4 выпрямительных диода). Для сглаживания пульсаций служит параллельно подключённый к «плюсу» и «минусу» выпрямителя конденсатор.

Проверка герметичности

Промышленные ленты помещаются в силиконовую или полиэтиленовую оболочку, в толще которой и находится сама лента. Она имеет вид сплюснутой трубки. На ней не должно быть никаких проколов, повреждений. Дело в том, что, когда постоянное напряжение попадёт, например, в бассейн из-за повреждения защитной оболочки ленты в процессе её работы, то это может привести к гибели людей, пришедших поплавать. Несмотря на то что вода в целом не проводит ток, принудительно её не дистиллируют, а значит, в ней имеются примеси, и соприкосновение контактов с водой под напряжением опасно для жизни людей в бассейне. Многие владельцы бассейнов и аквапарков используют водонепроницаемые светоленты класса IP-68 для подсветки воды – это создаёт красивый и презентабельный вид, но такая инициатива нуждается в тщательной перепроверке светотехники перед погружением последней под толщу воды.

Возможные ошибки

Нельзя использовать светоленты класса IP-40 в сырых местах, и тем более под водой. Установка светоленты в ванной потребует монтажа устройства защитного отключения, которое может спасти жизнь человеку, принимающему ванну.

Если вы собираете светоленты самостоятельно, пересчитайте количество светодиодов согласно вышеприведённым их параметрам. Не делайте поспешно, отталкиваясь от методов производителя – многие, особенно китайские, экономят на количестве светодиодов, чтобы их изделия перегорали и менялись полностью почаще. Запомните простую истину – 3 вольта на белый и 2 на цветной светодиод. Инфракрасные и ультрафиолетовые светодиоды питаются от совсем другого напряжения, вам они в данном случае не понадобятся, если вы не используете приборы ночного видения. Оптимальный вариант – 80 белых или 120 красных, зелёных, синих светодиодов. Можно взять и несколько больше, если напряжение у вас часто повышенное (почти до 250 вольт, что объясняется неполной нагруженностью и максимальной близостью трансформаторной подстанции). Лучше получить несколько меньше света – чем менять всю ленту каждый сезон. Чтобы запитать ленту на 12, 24 или 5 вольт, используется аналогичный подход к расчёту.

Как подключить светодиодную ленту без блока питания, смотрите в видео.

Как светодиодную ленту подключить

Перед человеком, не знакомым с электрическими схемами, встаёт вопрос — как светодиодную ленту подключить правильно, чтобы всё оборудование работало долго и исправно.

В этой статье будут рассмотрены основные моменты, которые необходимо знать и соблюдать при самостоятельном монтаже. Даны электрические параметры дополнительного оборудования и схемы подключения к сети трёх основных типов осветительных устройств.

Подключение светодиодной ленты на 220в

Проще всего купить устройство типа ARL – W 5060 PG – 54–220v на   светодиодах SVD 5060 с плотностью 54 шт./м и мощностью 10 Вт/м. Они продаются упаковкой в которую входит: сама катушка с герметичной светодиодной лентой, 2 заглушки, силиконовые монтажные скобы, специальные крепёжные винты, инструкция по установке и эксплуатации, паспорт.

В этом варианте (схема 1) вам не потребуется схема подключения светодиодной ленты или дополнительного оборудования, подключение идёт сразу к розетке 220в переменного тока. Но предварительно обязательно размотайте ленту с катушки и убедитесь по маркировке что она предназначена для подключения к 220 и не имеет видимых повреждений.

Через коннекторы можно подключить последовательно ещё 4 катушки по десять метров. Нельзя подключать более 50 метров, иначе нагрузка на токопроводящие дорожки увеличивает вероятность их прожига.

Основной недостаток — мигание светодиодов с частотой 100 Гц. Чтобы хоть как-то сгладить такое мерцание, в цепь вставляют выпрямитель с диодным мостом (Схема 2). На выходе выпрямителя получается постоянный ток с напряжением +220в и -220в. При этом обязательно соблюдайте полярность подключения: красный провод подключается к плюсовому контакту, черный к минусу.

Теперь немного о непонятном слове — коннектор. Это такие заводские неразъёмные соединители элементов электрической цепи, позволяющие полностью собрать схему исключая процессы пайки. Очень удобно, упрощается и ускоряется сборка элементов.

Для каждого вида лент, их размеру по ширине, рабочему напряжению, выпускаются соответствующие этим параметрам коннекторы. Они могут представлять из себя две коробочки, соединённые вместе, с контактами для подсоединения лент. На выходе второй коробочки бывает вилка, проводки, готовые вывода для соединения с контроллером или диммером, усилителем и другими элементами цепи.

Вот последовательность соединения двух светодиодных лент

1. Аккуратно уберите на концах у обоих соединяемых лент защитный слой сверху до контактных пяточков токопроводящих дорожек. Снизу также необходимо убрать защитную плёнку, двухсторонний скотч и подложку.
2. Хорошо зачистите пятачки.
3. Откройте обе крышечки коннектора и вставьте приготовленные концы лент в прорези до соединения пятачков с контактами. Придётся приложить небольшое усилие, не повредите ленту. Здесь надо напомнить, что для разных типов лент у соответствующих коннекторов различная ширина прорезей и количество контактов.
4. Закройте крышки до щелчка.

Вы получили хорошее соединение, но его можно применять только в сухих помещениях, например, в доме. Теперь, если вы будете применять пайку.

1. Очистите до пятачков только верхний защитный слой и хорошо зачистите контакты, залудите. Желательно применять маломощные паяльники (40 Вт) или с регуляторами температуры нагрева, иначе возможно повреждение токопроводящих дорожек. Жало паяльника также необходимо тщательно зачистить и залудить.
2. Предварительно обработанные концы проводов аккуратно припаяйте к пятачкам. Следите, чтобы не получилось соединение между ними (особенно для RGB, где зазор между контактами маленький). Провода для соединения в высоковольтной цепи подойдут 2*0.7 и 4*0.7. Для низковольтных (12в, 24в, 36в) цепей постоянного тока сечение больше: 2*1.5 и 4*1.5.
3. Для обеспечения прочности и жёсткости соединения залейте это место силиконовым клеем.

Подключение низковольтных монохромных и RGB светодиодных лент

Наибольшее применение нашли низковольтные осветительные  приборы на 12в, 24в и 36в. Такие светодиодные ленты делятся на два типа: монохромные (в светодиод вмонтирован один кристалл, дающий свет одного цвета, но, в зависимости от размеров и мощности, разной степени силы свечения) и RGB с тремя кристаллами в одном светодиоде.

Соответственно, для разных типов осветителей, в электрические цепи вставляют компоненты, необходимые для нормальной работы и равномерного света у светодиодов. Основным и обязательным компонентом в таких цепях — блок питания. Он не входит в комплекты и покупается отдельно в зависимости от напряжения которое должен выдавать и необходимой мощности. Эти данные указаны в паспорте осветительного прибора (мощность даётся на метр и если длина ленты 5 метров, её надо умножить на 5). Если вы собираетесь подключать   несколько лент, сложите их мощности и подберите соответствующий блок питания.

Немного о самих блоках питания. Посмотрите на маркировке сбоку какое напряжение и мощность он выдаёт, соответствует ли оно необходимому вам. Например: S-250 – 12 выдаёт 12в и его мощность 250w. Маркировка может быть и такая: INPUT: AC 100v/240v 50/60 Hz, OUTPUT: DC +12v 20A. Такой блок имеет переключатель на 240в/100в и необходимо проверить сразу, перед включением в сеть, правильно ли он стоит. Переключатель должен находиться с другой стороны блока. Спереди будут расположены клеммы для подключения к сети (L – фаза, N – нуль, заземление) и к другим приборам постоянного тока в цепи (обычно три плюсовых контакта и три минусовых). Не забудьте, что у ленты красный провод – это общий плюс.

Примечание

Контроллер, пульт управления и некоторые дополнительные крепёжные элементы продаются вместе с лентой в комплекте.

Теперь будем разбираться с тем, как подключить светодиодную ленту. Ниже приведены несколько схем подключения для различных типов осветителей. Схемы идут по мере усложнения и добавления новых компонентов, но с необходимыми пояснениями.

Самая простая  схема подключения (Рис 1) включает блок питания, выдающий постоянное напряжение 12в, контроллер для RGB светодиодной ленты и саму ленту длиной 5 метров. Для всех цепей необходимо соблюдать два основных правила: подключаемая лента не должна быть длиннее 5 метров и при сборке цепи общим всегда является плюс (обязательно следите за этим). В данной схеме подсоединена с общим плюсом (красный провод) и тремя проводами на контакты R, G, B. При подсоединении контроллера обязательно соблюдайте полярность.

Здесь всё очень просто, но есть один существенный недостаток — неравномерное свечение диодов по всей длине ленты, особенно это заметно ближе к её концу. Это происходит потому, что напряжение постепенно падает с 12в до 8.5 – 9.0в.

Принципиально способ подключения по схеме на рис 2 не отличается от первого и недостатки остаются в полной мере. Здесь надо учитывать, что  для двух лент мощностью по 72 Вт потребуется блок питания 144 Вт. Контроллер в этой схеме вполне  справится (может потянуть и три).

На рис 3 показана схема подключения двух светодиодных лент RGB. В подключении участвуют два блока питания, RGB контроллер и RGB усилитель. Постановкой усилителя мы обеспечиваем мощность для всей цепи и светодиоды будут гореть более равномерно.

Сложный, но наиболее надёжный и правильный способ того, как подключить светодиодную ленту показан на Рис 4. В данной схеме входы, выходы и середины лент завязаны на мощный контроллер. Здесь придётся поработать паяльником — в середине ленты разрезаются в общую цепь на выход контроллера.

Эта схема практически обеспечивает равномерную яркость светодиодов на всём протяжении светодиодных лент.

Когда диммер слабый, то используется дополнительный усилитель и блок питания (усилитель можно взять моноканальный). Здесь (рис 5) верхние ленты подключены непосредственно к диммеру. У данного RGB усилителя 3 канала: один + и три цветовых (R, G, B). Приходится + делать общим, а минус подключается входы R, G, B как от диммера, так и к лентам. Следите за соблюдением полярности от блока питания. В данной схеме будет небольшое мерцание, но и включено 5 лент по 5 метров.

Существует множество более сложных и экзотических схем. Особенно когда подключают осветители на 24в или 36в через блок питания 12в постоянного напряжения только потому, что их легче купить.

Как подключить светодиодную ленту — Инструкция по монтажу светодиодной ленты

Два важных момента

1. Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
   Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках,  светодиодная лента прослужить значительно меньший срок, чем могла бы.

2. Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 — 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.

Общие правила подключения

• Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).

• При соединении отрезков ленты нельзя повреждать токопроводящие дорожки на плате. Иначе результат будет такой же, как в предыдущем пункте.
• В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.

• Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 — 30% (как подобрать блок питания для светодиодной ленты). Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.

• Мощность RGB-контроллера или димера для управления цветом или яркостью должна быть НЕ меньше общей мощности подключаемой ленты. Запас мощности не требуется. Если мощности RGB-контроллера или диммера не хватает — дополнительно используйте усилители сигнала недостающей мощности и нужным количеством каналов (одноцветная лента — 1 канал, RGB — 3 канала, RGBW — 4 канала).
• При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.

• Степень пыле-влагогозащиты ленты (IP)  должна соответствовать условиям эксплуатации ленты (подробнее о степенях IP)
• Статическое электричество может повредить вашу ленту, будьте акуратны.
• Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход — 12/24В. Если не хотите, чтобы вас при этом дернуло током — не желательно работать под напряжением.

Можете перечитать инструкцию еще раз и собраться с духом ;).

Подключение светодиодной ленты

Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.

• В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиеву

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, способы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от низкого напряжения постоянного тока.Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества, нам хорошо идти. Схема подключения светодиодной ленты

Waveform Lighting

Далее нам нужно будет посмотреть, совместимы ли источник питания и светодиодная лента с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.

Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту таблицу:

Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим). Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на источнике питания и «розетки постоянного тока» на светодиодной полосе, укажите ссылку на правый нижний квадрат в таблице.

Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть — только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методика подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной полосе (закрашенной синим)

Практически все светодиодные ленты имеют медные контактные площадки, отмеченные (+) и (-) на самой полосе. Именно здесь в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка диаграммы), если вы разрежете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты. Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах работы с электроникой: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) провод выход постоянного тока блока питания на (-) медную площадку.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебных пособиях и обучающих видео сразу же предлагается припаять провода к этим медным контактным площадкам для обеспечения электрического соединения.Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто открыть защелку, чтобы освободить и вынуть светодиодную ленту из разъема.

(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)

Следует ли соединять части светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту последовательно или подключить два сегмента независимо к одному и тому же источник питания.

Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения.См. Подробный анализ преимуществ и недостатков каждого подхода.

Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?

Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.

Закупка PN 7095 (штекерный адаптер постоянного тока)

Закупка PN 7094 (гнездовой адаптер переменного тока)

Закупка PN 3070 Беспаечный разъем

Другие сообщения

Выбор между 2700K и 3000K

При поиске светодиодных осветительных приборов для дома и жилых помещений вы часто сталкиваетесь с выбором в c… Подробнее

Что означает плотность светодиода на светодиодной ленте?

При покупке светодиодных лент вы можете встретить число, называемое «плотность светодиода», или такое обозначение, как 300 светодиодов. Что это значит? Thi … Подробнее

Почему нельзя отправить эти лампочки в Калифорнию? Обзор Титула 20

Энергетической комиссии Калифорнии Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства… Подробнее

Почему ваше освещение выглядит плохо — 5 возможных причин

Если вы когда-нибудь задавались вопросом, почему ваше освещение просто не выглядит хорошо, вы не одиноки. С распространением энергоэффективного освещения … Подробнее

Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции для освещения сигналов

Руководство по установке светодиодных лент — видео в комплекте

Руководство по установке предназначено для комплекта светодиодных лент 12 В. Если вы покупаете комплект светодиодных лент на 120 В, пожалуйста, ознакомьтесь с руководством по установке светодиодных лент на 120 В.

Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стерео пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие шаги, чтобы проверить, как установить, вырезать и подключить светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2. Как отрезать ленту светодиодных фонарей

Часть 3. Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность

Перед тем, как прикрепить какие-либо полосы света, очистите поверхность области, на которой вы будете размещать лампы.Это жизненно важно для того, чтобы он оставался смонтированным в течение долгого времени. Рекомендуется наносить световые ленты на гладкие устойчивые поверхности. Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут сгибаться или двигаться.

Шаг 2. Световую полосу развернуть, приклеить к поверхности

Светодиодная лента поставляется на катушке. Просто разверните светильник, с которым вы будете работать, снимите клейкую основу и приклейте к желаемой поверхности. Нажмите на каждую часть полоски, чтобы она плотно прилегала к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосовой лампы и обеспечить ее фиксацию на месте. Снимите липкую ленту и нанесите ее на поверхность нелипкой областью над полосой света. При желании вы можете закрепить зажим дальше, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами, при необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши стрип-фары закреплены, вы можете подключить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке.Используя пульт дистанционного управления, сначала удалите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как отрезать ленту светодиодных фонарей

На каждой полосе света есть специальные секции, где вы можете разрезать полосу. Убедитесь, что вы делаете чистый прямой разрез только на этих обозначенных участках. Если разрезать его в неназначенной области, вы можете повредить световые ленты.

Часть 3. Как подключить секции светодиодной ленты (разъем скоро появится)

Знаете ли вы, что вы можете сконструировать свои ленточные фонари так, чтобы делать изгибы и повороты, обходить углы или даже над неплоскими поверхностями? Используйте угловые или прямые гибкие соединители и зажимы соединителей .

Чтобы соединить две световые полосы вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы световые полосы загибали угол, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете настроить ленточные светильники на неровную поверхность. Подключите гибкий соединитель ленты к полосе света и на неровной поверхности. Другой конец подключите к остальной части освещения.

Теперь вы можете свободно менять и выбирать световую атмосферу, которую хотите.Если вы используете пульт дистанционного управления, не забудьте отключить изоляционную пленку аккумулятора перед использованием.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоска оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые полосы. А теперь вы можете проверить категорию светодиодных лент, чтобы узнать больше.

Как отрезать и подключить светодиодную ленту?

Светодиодная лента — это очень практичный декоративный пояс для светильников, который широко используется в нашей повседневной жизни.Среди них самой популярной является светодиодная лента Govee, обычно в форме 100 м, 50 м и 20 м. Но как отрезать светодиодную ленту, если она не подходящей длины? А как установить светодиодную ленту?

Как отрезать светодиодную ленту?

Точки разреза равномерно распределены на каждом рулоне светодиодной ленты , и, когда нам нужно их использовать, мы можем разрезать их в соответствии с этой линией разреза. очень важно разрезать только по заданной линии разреза между медными точками.Прорезание медных точек насквозь или перед ними приведет к потере электропроводности следующего участка.

Шаг 1: Определите необходимую длину светодиодной ленты.

Шаг 2: Найдите линию разреза.

Шаг 3: С помощью острых ножниц разрежьте светодиодную ленту прямо по заданной линии.

Как подключить и установить светодиодную ленту?

После того, как светодиодная лента будет обрезана, необходимо установить разъем для включения блока питания.Итак, как мне установить соединитель светодиодной ленты ? Быстроразъемные соединения можно использовать, только если верхняя часть обращена вверх. Важно определить полярность светодиодной ленты, а также иногда, если подключение с противоположного конца провода может быть перекрещено и вызвать путаницу.

Шаг 1: Определите верхнюю часть быстроразъемного соединения светодиодной ленты.

Шаг 2: Откройте зажим на боковом разъеме и вставьте светодиодную ленту в разъем.Убедитесь, что «+» и «-» правильно. (Не тяните слишком сильно и не повредите быстроразъемный соединитель.)

Шаг 3: Отогните липкую ленту 3M (позади светодиодной ленты) примерно на 1/4 дюйма.

Шаг 4: Вставьте светодиодную ленту в конец быстроразъемного соединителя, проверьте полярность провода, медные точки должны быть частично видны.

Выполните указанные выше действия, чтобы установить обрезанную светодиодную ленту с разъемом и установить ее там, где она вам нужна.Разве это не просто? Скоро Рождество, просто купите красивую светодиодную ленту Light, чтобы украсить свой дом!

	● Более 300 000 товаров ● 20 различных категорий ● 15 местных складов ● Несколько ведущих брендов		● Способы оплаты по всему миру: Visa, MasterCard, American Express ● Принимаются PayPal, Western Union и банковский перевод ● Boleto Bancario через Ebanx (для Бразилии)
	● Незарегистрированная авиапочта ● Зарегистрированная авиапочта ● Линия приоритета ● Ускоренная доставка		● 45-дневная гарантия возврата денег2 9000 365 дней гарантия на бесплатный ремонт ● ● 7-дневная гарантия по прибытии (DOA)

Can You Connected ct Светодиодные ленты вместе?

Когда около 15 лет назад появилось светодиодное ленточное освещение, у увлеченных людей буря захватило воображение, когда они придумали способы осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

Светодиодные ленты

— это, пожалуй, самая любимая среди фанатов область применения светодиодного освещения. У них есть много применений, и они могут мгновенно изменить настроение комнаты.

Поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности ленты и вашего источника питания. Ленточные светильники можно подключать с помощью соединителей, кабелей или путем пайки соединительных швов.

Можно ли соединить несколько лент вместе?

Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в барабанах с отмеченными пунктирными линиями для разрезания полос до нужного размера.

Эти полосы затем можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полос.

Острым лезвием можно снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовые для подключения проводов или разъемов.

Можно ли соединить вместе светодиодные ленты разных производителей?

Вы можете соединять друг с другом светодиодные ленты разных производителей, при условии, что они имеют одинаковое напряжение.

Допустим, вы пытаетесь соединить две планки с разным напряжением. В этом случае они просто не будут работать из-за различных требований к напряжению для каждой полосы, и вы рискуете повредить их — пустая трата денег.

Вы также должны убедиться, что при их подключении вы правильно соблюдаете полярность.Световые полосы разных производителей могут иметь разную полярность подключения — убедитесь, что положительные разъемы совмещены.

Вы должны увидеть символы плюса и минуса рядом с медными контактами, чтобы направлять вас.

Стоит отметить, что светодиодные ленты разных марок также могут изготавливаться разного качества. Если вы решите подключить светодиодные ленты разных производителей, вы можете обнаружить, что одна из них изнашивается быстрее или начинает тускнеть.

Всегда проще и лучше всего подключать светодиодные ленты, произведенные одной и той же компанией, даже если это означает отказ от дешевой сделки в пользу более дешевой марки.

Безопасно ли подключать несколько полосовых ламп?

Совершенно очевидно, что безопасность — это всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, представляют опасность возникновения пожара, поскольку в них используется тонкий материал, который не выдерживает больших токов и очень быстро нагревается.

Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, нагревание может стать реальной опасностью возгорания.

Теперь, учитывая, что вы используете подлинный продукт, все же есть несколько мер предосторожности.

Поскольку у вас может быть несколько разных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

Не все ленточные светильники можно соединить вместе, поскольку они не могут работать от одного источника питания. Напряжение блока питания и светодиодной ленты должно совпадать. Оценок может быть три.

Если вашей светодиодной ленте требуется 5 В постоянного тока, ваш блок питания должен быть 5 В постоянного тока. То же самое касается светодиодных лент 12В и 24В.

Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных лент.

Это не самый энергоэффективный метод, соединяющий светодиодные ленты в одну линию и возвращающий ее в исходную точку для покрытия прямоугольного потолка.

Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка. Затем подключите две светодиодные ленты параллельно от источника питания. Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в углу, противоположном источнику питания.

Таким образом вы избегаете использования двух источников питания и предотвращаете падение напряжения, когда световые полосы ближе к концу цепи становятся тусклыми из-за падения напряжения.

Я расскажу о разнице между последовательным и параллельным подключением чуть позже, а теперь давайте поговорим о том, как безопасно подключить несколько светодиодных лент.

Как соединить вместе несколько светодиодных лент

Как я уже вкратце сказал ранее, есть два основных способа соединения планок вместе.

Легче всего использовать ленточный соединитель, а сложнее (но не слишком много) припаять контактные площадки.

Итак, начнем сначала с простого маршрута.

Как подключить светодиодные полосы с помощью разъемов

Есть несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.

First — это простой соединительный зажим со штырьками (Amazon), который используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

Этот тип разъема отлично подходит, когда нужно сделать соединение невидимым, создавая впечатление, будто это одна длинная цепочка световых полос.

Зажимы-соединители часто бывают разных форм в зависимости от ваших потребностей, с учетом различных углов и пересечений полос.

Далее идет разъем с двумя зажимами по бокам и кабелем посередине (Amazon). Он используется для удлинения двух светодиодных лент с помощью дополнительного кабеля для использования по углам или углам.

Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом станет отличным вариантом для обхода препятствия.

Небольшое предупреждение: убедитесь, что соединительный кабель не касается трубы напрямую, так как вы можете серьезно повредить ленточную установку.

Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод на другом с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (PSU).

В качестве альтернативы вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять настройкой.

Прелесть соединителей для лент в том, что вы просто помещаете конец световой ленты в предназначенное место в зажиме и правильно выравниваете провода.

Большинство клипов совмещены с настройкой полосы, но всегда лучше перепроверить.

Вот небольшое видео, в котором показано, как соединить две планки.

Говоря о разных полосах, вам нужно знать одну вещь, а именно разницу при соединении белых полосок и полосок RGB.

Требуются ли для светодиодных лент RGB специальные разъемы?

Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные соединители для лент.Это из-за количества контактов, которые есть у каждого типа светодиодной ленты.

Простая светодиодная лента белого цвета имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Полосы RGB имеют четыре контакта, поэтому убедитесь, что вы покупаете полосовые соединители с такими же четырьмя контактами.

Существует третий тип полос, также известный как RGBW. У них есть специальный белый чип. Хотя светодиодные ленты RGB могут создавать белый цвет, они не могут быть такими чистыми, как полоски RGBW.

Полосы

RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете полосовые соединители с пятью контактами.

Как подключить светодиодные ленты без коннектора?

Как я уже говорил, действительно возможно подключение светодиодных лент без разъема.

Можно стыки припаять! Вы можете использовать паяльник, чтобы припаять напряжение и красный, зеленый и синий контакты к следующей проводке.

Фактически, паяные соединения более прочны с механической точки зрения и могут обеспечить большую эффективность за счет удлинения.

Поэтому рекомендуется припаять соединения, если вы используете слишком большой ток.

Более того, если светодиод имеет особенно высокую яркость, то некоторые соединительные провода не подходят из-за высокой выходной мощности полосы.

Итак, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша полоса будет работать с большим током.

После этого накройте термоусадочной пленкой, защитите стыки или закройте стыки изолентой.

Следует ли подключать светодиодные ленты последовательно или параллельно?

Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной цепями.

В последовательной цепи ваши световые полосы будут подключены напрямую встык. Блок питания подключается непосредственно к первой светодиодной ленте в цепи.

В этих схемах ток постоянный, а напряжение делится между светодиодами.

Это означает, что яркость всей цепи может быть разной, и вам необходимо убедиться, что используемый источник питания является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся цепь перестанет работать.

Напротив, в параллельной цепи каждая полоса подключена к источнику питания. Это означает, что ток разделяется между каждой полосой, но напряжение равно. Их сложнее установить, но если одна из ваших полосок выйдет из строя, остальные будут гореть.

Однако вместо этого будет перенаправлен ток. Если вы соединили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную схему только для двух полосок, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что может привести к ее перегоранию.

Если вам нужно постоянное освещение, лучше всего использовать последовательное соединение. Тем не менее, для более длительных подключений вам понадобится драйвер с очень высоким постоянным током, чтобы гарантировать отсутствие падения производительности. Если вы потеряете одну полосу, у вас не будет освещения, пока она не будет заменена.

Для сложных схем с большим количеством светодиодов параллельную схему будет сложнее установить, но она останется частично включенной, если полоска выйдет из строя.

Сколько светодиодных лент можно подключить в цепь к одному источнику питания?

Использование слишком большого количества полосок может максимально использовать драйвер в цепи и сократить срок службы драйвера и, следовательно, светодиодной ленты вдвое.

Так что будьте очень осторожны при выборе правильного количества полос и соответствующего блока питания.

Вот общее правило, которое следует использовать, учитывая, что у вас есть некоторая информация о светодиодных лентах и ​​блоке питания.

Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы питаете.

Затем выберите блок питания, рассчитанный примерно на 20% БОЛЬШЕ указанного значения.

Предположим, у вас есть источник питания мощностью 60 Вт.Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользованной мощности, поэтому вы можете предположить, что вы можете потреблять 54 Вт от этого блока питания (PSU), забирая 10%.

Теперь рассчитайте мощность, потребляемую каждой полосой, умножив длину полосы на ватт на фут светодиода.

Информация о ваттах на фут обычно указывается на странице продукта или в спецификации.

Разделите полученное количество на 54, чтобы определить количество полосок, которое вы можете использовать.

Тем не менее, точное количество светодиодных лент, которые вы можете соединить, всегда будет зависеть от точных характеристик ваших устройств.

БОЛЬШИНСТВО производителей рекомендуют для питания от одного блока питания не более 2–3 полос.

Я также сделал для вас простой калькулятор, который поможет вам с математикой. Наслаждаться.

Важно знать, что с каждым добавлением светодиодной ленты мощность блока питания должна повышаться.

Ваша светодиодная лента будет потреблять только необходимую мощность от блока питания и не более того. А поскольку для того, чтобы потреблять электроэнергию, не нужно так много работать, ваша установка будет выделять меньше тепла и работать дольше.

Иначе большая мощность, потребляемая полосой, может вызвать повреждение.

Одним из ярких признаков того, что вашего источника питания недостаточно или вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды станут тусклее и тусклее, что называется падением напряжения.

В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или светодиодов с высокой выходной мощностью на метр, вам необходимо ограничить общую длину подключенных лент.

Вот конкретный пример:

Если на светодиоде 4.8 Вт на метр полосы, рекомендуется питать максимум 10 метров в одной линии для источника питания 60 Вт, а для полосы 9,6 Вт на метр вы должны питать только 5 метров.

Что нужно учитывать при подключении светодиодных лент

Есть несколько вещей, на которые следует обратить внимание, начиная свой световой проект. Я уже указал на большинство из них, поэтому, прежде чем я подведу итоги, позвольте мне просто резюмировать.

При подключении большого количества светодиодных лент к одному источнику питания крайне важно использовать номинальный источник питания на БОЛЬШЕ ватт, чем требуется для вашей установки.

Мощность блока питания не должна быть меньше или равна суммарной мощности полосы. В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды на конце будут тусклыми.

Приступая к фактическим соединениям, вы всегда должны вырезать светодиодную ленту из медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые из светодиодных индикаторов в области разреза могут не работать.

Обязательно используйте термоусадочную пленку для защиты разъемов, которая различается для внутреннего и внешнего использования.Как вариант, вы также можете использовать изоленту или изоленту.

Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я уже говорил.

Заключительные слова

Всегда полезно составить и спланировать свой проект освещения, прежде чем что-либо покупать.

Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык, и вам лучше использовать соединительные кабели для увеличения длины в некоторых местах.

Расскажите мне обо всех ваших проектах.

Вы использовали разъемы или пайку для подключения светодиодных лент?

Где вы планируете использовать светодиодные ленты?

Как подключить светодиодную подсветку

Подключение светодиодной подсветки к символьным ЖК-дисплеям:

Эта статья будет ограничена символьными ЖК-дисплеями и тремя доступными способами подключения светодиодной подсветки к источнику питания.Все три метода работают, но не все рекомендуются.

“ Потребуется ли для вашего ЖК-дисплея подсветка? ”Это один из первых вопросов, который мы задаем клиентам при разработке нового ЖК-дисплея, и не зря. Большинство символьных (буквенно-цифровых), сегментных (статических) и монохромных графических (точечно-матричных) ЖК-дисплеев работают в условиях низкой освещенности и требуют светодиодной (светоизлучающей диодной) подсветки.

Другие технологии отображения, такие как TFT-дисплеи, содержат встроенную подсветку, которая включается, когда дисплей активен, а OLED-дисплеи генерируют собственный свет и не требуют подсветки.

Метод № 1: Подключите светодиодную подсветку через контакты 15 и 16

Самый распространенный метод подачи питания на светодиодную подсветку — через контакты 15 и 16 разъема. Это предпочтительный метод, поскольку все подключения питания и сигналов могут быть выполнены через один соединительный кабель / кабель IDC, что снижает стоимость сборки. Кроме того, напряжение питания светодиода не зависит от логического напряжения ЖК-дисплея (VLCD). Это поможет устранить любой шум в цепи.

В таблице интерфейсов ниже показано, что контакт 15 (анод) должен быть положительным, а контакт 16 (катод) — заземленным.

ОБРАТНАЯ ПОЛЯРНОСТЬ СВЕТОДИОДНОЙ ПОДСВЕТКИ:

По моим оценкам, у 50% ЖК-дисплеев, оснащенных светодиодной подсветкой, контакт 15 установлен на положительный полюс, а контакт 16 — на землю, а для остальных — наоборот. 50% ЖК-модулей. Если вы включаете ЖК-дисплей и обнаруживаете, что дисплей работает, но подсветка темная, то полярность подсветки ЖК-дисплея меняется на .

Это простое исправление, которое достигается путем изменения положения перемычки на печатной плате.Если вам нужна помощь, обратитесь в нашу службу технической поддержки в США по телефону 480-503-4295 .

Метод № 2: Подключите светодиодную подсветку через A & K

Второй по популярности вариант управления светодиодной подсветкой — через контакты A и K, расположенные на боковой стороне ЖК-модуля. A обозначает анод и является положительной стороной светодиодной подсветки, K обозначает катод (да, он пишется с помощью C, но использует букву K, но это совершенно другой предмет.)

Это обычная практика, когда ЖК-дисплей содержит только четырнадцать контактов, а не два дополнительных контакта (15 и 16) для подсветки.

На изображении ниже показаны соединительные штырьки с правой стороны печатной платы, помеченные «+» и «-». Некоторые печатные платы (печатные платы) имеют маркировку «+» (A) и «-» (K), а в некоторых случаях: «земля».

Многие OEM-производители предпочитают добавлять отдельный кабель к A и K с целью обеспечения независимого питания и заземления для подсветки. Это хороший метод, если напряжение вашей подсветки отличается от напряжения логики ЖК-дисплея, или если вам требуется два независимых заземления между логикой ЖК-дисплея и подсветкой.Два распространенных метода подключения A и K: через косичку, как показано на фотографии ниже, или с двухпозиционным заголовком для подключения к плате заказчика.

У большинства символьных дисплеев A подключен к контакту 15, а K подключен к контакту 16 через дорожки на печатной плате. Если вам нужно отключить эти дорожки для обратной полярности, на многих печатных платах есть перемычки, которые можно распаять, чтобы создать разрыв цепи. Если на печатной плате нет этой перемычки, мы можем изменить дизайн платы, чтобы отделить A и K от контактов 15 и 16.

Метод № 3: Подключите светодиодную подсветку через контакты 1 и 2

Это наименее популярный и наименее рекомендуемый вариант. Питание светодиодной подсветки поступает от того же источника, что и логика ЖК-дисплея. Часто это делается после того, как дизайн был завершен, а светодиодная подсветка была запоздалой.
