Инструкция по монтажу нагревательного (греющего) кабеля на трубу

Инструкция по монтажу нагревательного ( греющего) кабеля на трубу

Монтаж нагревательного ( греющего) кабеля на трубопроводе:

Перед началом монтажа рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного ( греющего) кабеля.
От качества монтажа во многом зависит эффективность и работоспособность системы.

1. Подготовьте трубопровод к монтажу: очистите трубу от грязи и ржавчины.

2. Установите нагревательный ( греющий) кабель на трубу:

Либо вдоль трубы

Либо используя намотку по спирали

Шаг укладки выбирать в соответствии с Табл. 1 или Табл. 2.

3. Закрепите нагревательный ( греющий) кабель на нижнюю часть обогреваемой трубы при помощи крепежной ленты и подальше от нижней стороны фланцев и других соединений, которые могли бы пропускать жидкости на работающий нагревательный ( греющий) кабель.

4. Смонтируйте теплоизоляцию, при этом установочный провод ( провод питания «холодный конец») нагревательного ( греющего) кабеля должен остаться снаружи теплоизоляции.

5. Подведите питание к нагревательному ( греющему) кабелю от электрического щита или розетки.

Если нагревательный ( греющий) кабель смонтирован на значительном удалении от электрического щита, рекомендуется использование распаечной коробки.

Внимание:

  • Нагревательные ( греющие) кабели нельзя устанавливать на подвижных элементах.
  • При монтаже допускается пересечение нагревательного (греющего) кабеля между собой.
  • Для надежной и безопасной эксплуатации нагревательного ( греющего) кабеля рекомендуется использовать узо — устройство защитного отключения на ток утечки 30 ма, срабатывающее при снижении сопротивления изоляции нагревательного ( греющего) кабеля или силового кабеля. Устройство монтируется на din- рейку в электрощите.
  • В целях экономии электроэнергии рекомендуется использовать терморегуляторы.

Таблица 1 ( для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно должен быть теплоизолирован.
  • В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.
  • Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного ( греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

какой выбрать для обогрева труб

Термокабель, теплый провод, провод подогрева, теплый кабель — это все «народные» названия греющего кабеля. Цель греющего кабеля не поставлять электрический ток, а выделять тепло.

В нашем случае мы говорим о нагревательных кабелях для обогрева труб водопровода или канализации.

Основные параметры, по которым различаются термокабели:

  1. по типу: резистивные и саморегулирующиеся,
  2. по наличию или отсутствию оплетки (экрана),
  3. по материалу внешней изоляции у термокабеля.
  4. по температурному классу.
  5. по мощности, или по номинальной мощности (саморегулирующиеся термокабели),

1. Резистивный или саморегулирующийся:

Резистивный нагревательный кабель имеет постоянную мощность, продается только определенной длинны. Хоть и стоит дешевле саморегулирующегося, но требует бережного и равномерного утепления, и может перегорать из-за перегрева.
Из-за высокой склонности к перегоранию, с появлением саморегулирующихся термокабелей в обогреве труб практически не используется. Саморегулирующийся греющий кабель, несмотря на то, что стоит дороже, вытеснил резистивный благодаря надежности, экономичности в потреблении электроэнергии и простоте применения.

2. Саморегулирующийся кабель: в оплетке или без.

Термокабель, или как его еще называют: теплый кабель, бывает в оплетке и без.  В чем разница:
Теплый кабель без оплетки — это просто греющий кабель и 1 внешняя изоляция — «бюджетный вариант».

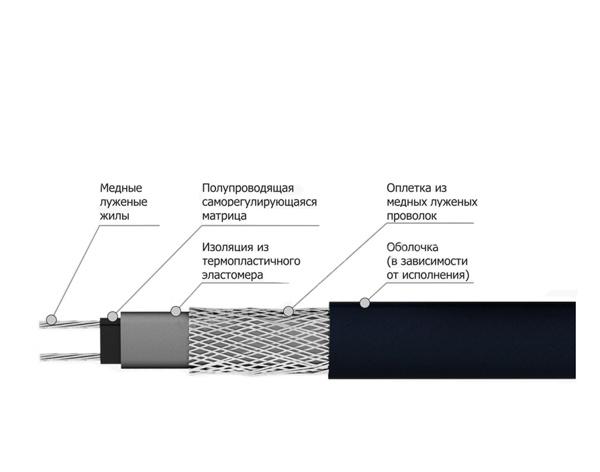

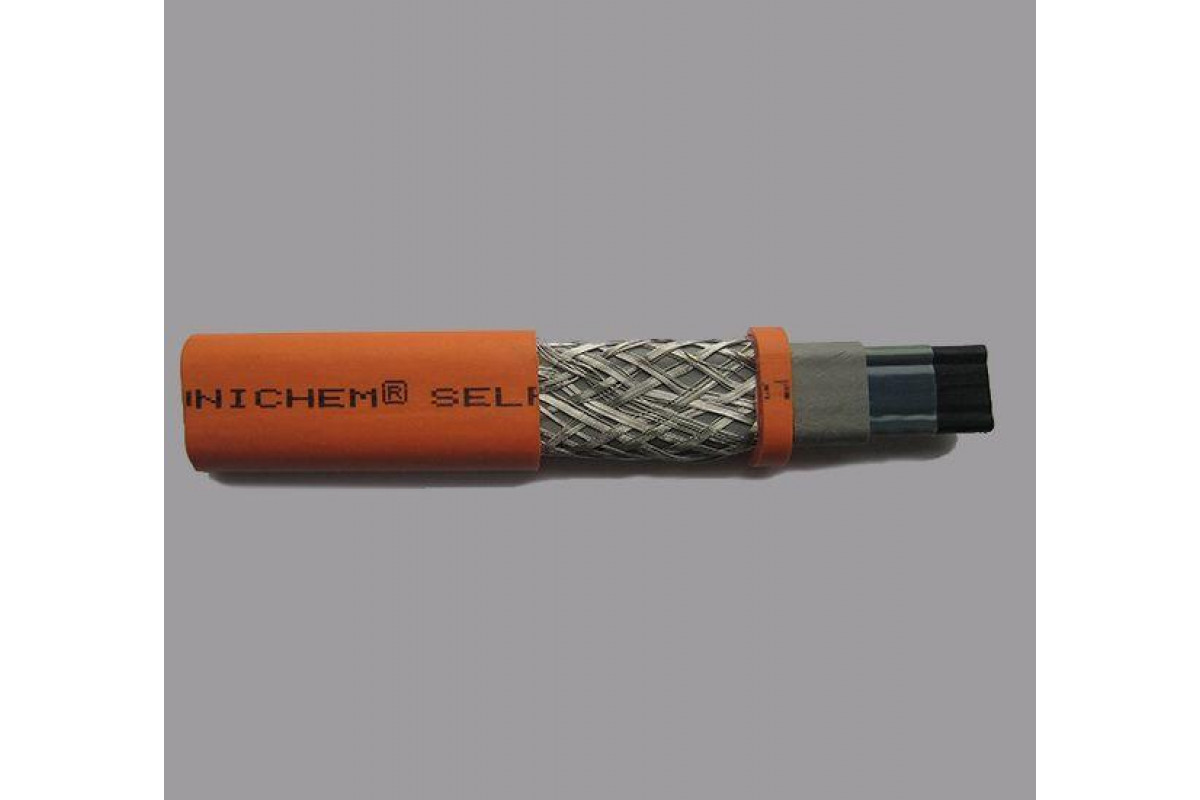

Теплый кабель в оплетке (в экране) имеет оплетку (броню) из медных луженых проволок и еще одну дополнительную внешнюю изоляцию. Благодаря чему он:

  • крепче
  • прочнее
  • более защищен от механических повреждений извне
  • его труднее случайно повредить — перегрызть, перерубить, перерезать
  • оплетка заземляется
  • в случае механических повреждений ток уходит на оплетку (если она заземлена)

Теплый кабель в оплетке можно использовать на металлических трубах и в помещениях с завышенной влажностью.

3. Материал внешней изоляции греющего кабеля.

По умолчанию рассматриваются модели с полиолефиновой (стандартной) внешней изоляцией.
В особых случаях, на производстве, от внешней изоляции может требоваться устойчивость к агрессивным средам или к УФ лучам, и т. п.

4. Классификация термокабелей по температурному классу:

  • низкотемпературные
  • среднетемпературные
  • высокотемпературные



Для защиты труб от промерзания применяются нагревательные кабели только из низкой температурной серии. Об остальных термокабелях как правило даже не упоминается при обсуждении обогрева труб водопровода с холодной водой или канализации.

5. Термокабель какой мощности выбрать?

Номинальная мощность саморегулирующегося кабеля подбирается в зависимости от диаметра трубы. Теплоизоляция же  чем толще — тем лучше (меньше теплопотерь = меньше потребление).

  • Для обогрева труб диаметром от 15 до 25 мм можно брать термокабель с номинальной мощностью 10 ватт на метр (Lavita GWS 10-2 — без экрана или Lavita GWS 10-2CR — с экраном).
  • Для обогрева труб диаметром от 25 до 40 мм применяем термокабель  с номиналом 16 ватт на метр  (Lavita GWS

Монтаж греющего кабеля — порядок монтажа, особенности установки кабельного теплого пола

Нагревательный кабель универсальная система, которую в зависимости от установленной мощности можно использовать под любое напольное покрытие. Отличием кабеля от всех остальных систем теплого пола является возможность закладывать разную мощность на кв/м площади.

Монтируется на подготовленное бетонное основание, как правило, на стадии капитального ремонта. Требует заливки цементно-песчаной стяжки 3-5 см.

Порядок монтажа нагревательного кабеля

Перед установкой необходимо составить подробный план расположения греющего кабеля, «холодного» провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов

(рис. 1).

Для укладки «холодного» соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора (рис. 2).

На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.

Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем Thermocable). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой

(рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.

Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.

Рассчитать шаг укладки кабеля можно по формуле:

h=(S*100)/L ;

где S – обогреваемая площадь, L – длина нагревательного кабеля.

Так на обогреваемую площадь 5 м2 для дополнительного обогрева под керамогранит подойдет комплект Thermocable 35 м, Deviflex DTIP-18 длиной 37 м или кабель AEG HC-800 длиной 40 м.

Шаг укладки в таком случае составит:

h=5*100/35

Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).

При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух «холодных» концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.

Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.

После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4), которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).

В подготовленную штробу монтируется гофрированная трубка

(диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).

В теплоотражающей подложке, между витками кабеля делаются технологические вырезы — окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.

Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.

После высыхания стяжки, возможна укладка любого напольного покрытия.

ВАЖНО!

Включение теплого пола возможно только после полного высыхания цементной стяжки (28 — 30 дней).

Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.

Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.



Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ»  без указания источника – ЗАПРЕЩЕНО!





Теплоизоляция при обогреве труб электрическим кабелем

Обогрев труб с помощью нагревательного кабеля широко применяется в промышленности для обеспечения нужной температуры технологическим трубопроводам и для поддержания заданного температурного режима. В жилищно-коммунальном хозяйстве и в быту кабельный обогрев используется для защиты водопроводных и канализационных труб от замерзания в холодное время года.

Принцип кабельного обогрева

Для того, чтобы температура жидкости в трубопроводе оставалась в заданных пределах, используется специальный нагревательный кабель, резистивный или саморегулирующийся. Кабель может прокладываться внутри трубы или снаружи. Регулировка температуры подогрева может осуществляться вручную или автоматически.

Для автоматического регулирования работы резистивного кабеля устанавливаются термостаты с датчиками, обеспечивающие поддержания нужного температурного режима. В промышленности режим работы обогревательных систем технологических трубопроводов контролируется и управляется компьютерными системами, включающими, помимо температурных датчиков, анализаторы тепловых потерь и другую контрольно-измерительную и управляющую аппаратуру.

Основная цель электрического обогрева любого трубопровода заключается в том, чтобы компенсировать те потери тепла, которые имеют место в результате контакта труб с окружающей средой. При расчете тепловых потерь используются специальные формулы, учитывающие условия, в которых прокладывается трубопровод, материал, из которого он изготовлен, его геометрические параметры, свойства циркулирующей жидкости и др. Для удобства расчетные данные сведены в таблицы, которыми пользуются при проектировании системы обогрева.

Как уменьшить теплопотери

При самой совершенной и качественной системе обогрева трубопровода необходимо позаботиться о снижении теплопотерь. Это позволит сэкономить затраты на электроэнергию, то есть повысить эффективность системы обогрева. Универсальный и традиционный метод снижения потерь тепла — качественная теплоизоляция трубопровода. Это позволяет все тепло, отдаваемое системой обогрева, тратить на поддержание нужной температуры стенок трубы и транспортируемой жидкости.

При прокладке греющего кабеля внутри трубы теплоизоляцию выполняют с помощью различных теплоизоляционных материалов (минеральной ваты, изовера и др.) Для теплоизоляции труб, прокладываемых на открытом воздухе, часто применяют жидкий термоизолятор, например изоплат.

При прокладке греющего кабеля снаружи трубы имеется ряд особенностей, связанных со свойствами самого кабеля. Самая качественная электроизоляция и защитная оболочка кабеля могут быть повреждены, и тогда кабель становится источником опасности — он может стать причиной поражения электрическим током или возгорания. Поэтому при монтаже термоизоляции трубопроводов, обогреваемых электрокабелем, следует соблюдать следующие правила:

  • Монтаж системы обогрева термоизоляции труб должен осуществлять квалифицированный электрик, или же он должен выполняться под надзором специалиста по ТБ и ТЭ при работе с электрооборудованием;
  • Обогревательная система должна быть заземлена и оборудована УЗО, срабатывающим при возникновении тока утечки.
  • Материалы, используемые для термоизоляции (утеплитель и крепежная сетка) не должны быть токопроводящими или горючими.
  • Теплоизолирующий слой не должен пропускать влагу к греющему кабелю. На вертикальных участках трубопровода утеплитель укладывается внахлёст, чтобы слой, находящийся сверху, перекрывал край нижнего слоя.
  • Особого внимания требуют места разводки, поворотов труб, вентили, задвижки и другая запорная арматура, поскольку здесь греющий кабель укладывается петлей, что увеличивает возможность его повреждения, а также проникновения влаги.
  • Поверх утеплителя следует уложить слой гидроизоляции. Особенно важно это при подземной прокладке труб, поскольку в этом случае есть опасность подтопления талыми или грунтовыми водами.
  • Утеплитель следует устанавливать при плюсовой температуре и в сухую погоду.

Только качественно и надежно утеплив трубопровод, можно продлить срок службы системы обогрева и избежать излишних затрат на электроэнергию.

Оставить заявку на расчет

Как сделать греющий кабель своими руками

В зимний период остро встает вопрос подачи тёплой воды в дом. Греющий кабель способен решить проблему, но важно разобраться в его видах. Чтобы греть воду, лучше сделать подходящее изделие своими руками.

Разновидности

Нагревательный водопроводный кабель изготавливается нескольких типов:

  • резистивный;
  • саморегулирующийся.

В каждом виде учитываются сильные, слабые стороны. Нельзя обходить стороной подвиды и характеристики. Важно рассмотреть структуру, понятия, особенности. Есть нюансы по установке резистивного, саморегулирующегося кабеля.

Греющий кабель своими руками

Резистивный кабель

Резистивный кабель иначе называется классическим. Он рассчитан на высокое напряжение, способен выдерживать значительное сопротивление.

Резистивный тип

Подвиды резистивной продукции:

  • одножильные;
  • двужильные;
  • зональные.

Неплохую термоустойчивость демонстрирует одножильный вариант. Для прокладки в жилых домах применяются изделия с экранирующей оплеткой. В качестве изоляции подходят разные материалы:

  • полимер;
  • пластик.
Пластик и полимер

Одножильный кабель может использоваться в замкнутом контуре. Двужильный резистивный провод фиксируется на муфте. Изделия используются с плотной оплеткой. Есть экранированные, а также не экранированные товары.

Важно! Зональные провода по структуре имеют спиральную укладку жил. Данный тип применяется для подводки к электросчетчику.

Чаще всего используют заготовки небольших размеров , чтобы не ощущалось проседания по сопротивлению.

Саморегулирующийся

Саморегулирующийся кабель поставляется с полупроводниковой основой. Изделия считаются более эластичными, долговечными.

Прочие достоинства:

  • низкая стоимость;
  • простота монтажа;
  • высокое допустимое напряжение;
  • подключение оборудования с высокой мощностью.

Саморегулирующиеся проводники отличаются отменной проводимостью. Их можно использовать даже при минусовых температурах.

Саморегулирующийся тип

Как сделать греющий кабель самостоятельно

Греющий кабель своими руками можно сделать при подготовке необходимых материалов. Под рукой необходим телефонный провод, изоляция, скотч, крепежи. Далее подбираются инструменты:

  • плоскогубцы;
  • нож;
  • паяльник;
  • пассатижи.

Инструкция по работе:

  1. Подготовка провода.
  2. Изоляция.
  3. Фиксации вилки.
  4. Оплетка кабеля.
Провод и оплетка

Если под рукой нет телефонного провода, можно использовать медные изделия. Изготавливая кабель своими руками, важно закоротить его на одном конце. При подключении провода надо следить за температурой. Также специалисты обязаны контролировать нагрузку на выходе.

Обратите внимание! Основная задача -определиться с размером, чтобы максимально увеличить коэффициент полезного действия.

Преимущества самодельного кабеля:

  • экономия средств;
  • легко подключать.

Недостатки самодельного изделия:

  • недолговечность;
  • сложность осмотра.

Самодельные конструкции могут фиксироваться внутри трубки. В качестве эксперимента легко использовать одинарные, двойные провода.

Двойные провода

Подобрать нужный провод

При подборе и установке греющего кабеля в водопровод, необходимо обратить внимание на основные характеристики:

  • материал;
  • тип;
  • оплётка;
  • мощность;
  • температурный класс.

В зимний период активно используется как саморегулируемый, так и резистивный вид. В водоснабжении может применяться продукция с полимерной изоляцией. У производителя уточняется информация, как отремонтировать проводку в случае возникновения трудностей.

Дополнительные советы:

  • оценка скорости нагрева;
  • проверка оплётки;
  • гибкость;
  • функция заземления.
Гибкость изделия

По температурному классу есть три категории, от малых до высоких показателей. Соединение может происходить в зависимости от уровня мощности. В учёт берётся диаметр трубы.

Установка кабеля в трубу

Установка и подключение проводника происходит по инструкции. Вначале необходимо подобрать качественную трубу. Если температура на участке является нестабильной, используется саморегулируемый тип.

Важно! Подключение греющего кабеля для водопровода (зимнего) возможно в доме или на улице.

Резистивное изделие позволит экономить на электроэнергии, главное, во время монтажа рассчитать расход тепла. Обычная теплоизоляция не даст быстро набирать температуру.

Проводник в трубке

Дополнительные советы экспертов:

  • круговая обмотка;
  • уточнение пределах изгиба;
  • проверка целостности изоляции;
  • подключение к реле.

Во время монтажных работ уделяется внимание защите от поражения электрическим током. Для этого необходимо подключить изделие к реле. Трубу лучше брать с небольшим запасом, однако многое зависит от выбранного вида изделия. Подключение провода осуществляется при контроле температурного датчика. Важно учитывать допустимый параметр влажности.

Ошибки новичков:

  • использование коротких труб;
  • не проверяется заземление;
  • отсутствие заземления;
  • подключение без защиты;
  • не используется реле;
  • отсутствует температурный датчик;
  • окисленные контакты;
  • используется некачественная оплетка.
Подключение к реле

Крепления провода

Крепление греющего кабеля осуществляется за счет специальных крепежей:

  • трубки;
  • обжимы;
  • зажимы.

Материалы в магазине представлены разных форм. Специалисты выбирают комплекты для монтажа, просматривают наборы П-, Г-образной формы.

Материал на выбор:

  • пластик;
  • металл.

Также можно использовать ленту или ограничители.

Подключение провода к сети

Когда греющий кабель подключается к сети, необходимо придерживаться схемы. За основу можно взять обычный экранированный провод без герметизации. При подключении его к сети, необходимо зачистить контакты, снять изоляцию.

Подключение к сети

Детальный план:

  1. Заземление экрана.
  2. Высвобождение концов.
  3. Обрезка.
  4. Пайка.
  5. Установка изоляции.

Есть различия по фиксации кабеля внутри трубы. Для работы потребуется соединительная муфта, в конце процедуры одевается сальник. Проводник для этого необходимо запитать от сети. Второй конец важно сразу заизолировать. За основу берутся две токопроводящие жилы. Когда используется заземляющий экран, необходимо подключить его к «земле».

Рекомендация! Если контакт отсутствует, провод надо обрезать. Когда производится пайка, лучше использовать изоляцию.

Обрезка провода

Советы

При подключении провода к сети надо придерживаться советов экспертов.

  • выбор качественного изделия;
  • подготовка трубки;
  • использование пассатижей;
  • применение качественной защитной оболочки.

С целью изоляции проводов применяется метод скручивания. Для токопроводящих жил можно использовать небольшие соединительные гильзы. Максимальный диаметр их составляет 2.5 мм. Силовой кабель обязан выдерживать большую нагрузку, лучше брать элементы с запасом.

При монтаже важно позаботиться о зачистке концов, использовать термоусаживаемые трубки. Перед первым включением проводника в сеть надо проверить качество соединения. Отдельно оценивается сопротивление, изоляция и заземления.

Выше рассмотрены особенности греющего кабеля. Его можно изготовить своими руками, главное, придерживаться инструкции. Есть правила по монтажу, подключению к сети.

Монтаж для Кровли, Водостоков, Водопровода

ЭкономияSavedRemoved 0

Обогрев при помощи кабеля в последнее время стал очень популярным при ремонте и строительстве. Благодаря кабелю можно производить обогрев не только трубопровода, но и других объектов, например, кровли и пола. Возможность свернуть материал в любое положение позволяет смонтировать его практически на любой плоскости, поэтому поверхность объекта получает необходимый обогрев.

Читайте также: Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Что такое греющий кабель?

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото &Видео) +Отзывы

Греющий кабель

Кабель нагревается благодаря протекающему по нему электрическому току, тем самым превращая электрическую энергию в тепловую без использования различных видов топлива.

Один из главных параметров в работе компонентов является удельное тепловыделение, которое измеряется как мощность по отношению к длине (Вт/м). Современные материалы могут сохранять необходимую температуру (5 – 150 С). Эксплуатируемый срок составляет не менее 20 лет и 10-летнею гарантию дает производитель.

Его преимущества

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Монтаж греющего кабеля

  • В случае правильного монтажа обогрев прослужит долго и без нареканий
  • Данный вид универсален. Может применяться не только для прогрева трубопроводов, находящихся под землей и на улице, но и при установке теплого пола в помещении и обогреве покрытий при постановке кровли
  • Не несет вреда экологии и абсолютно безопасен
  • Монтаж не требует применения каких-либо особых навыков и отличается достаточной простотой установки. А дальнейшее использование не несет в себе каких-то нюансов и довольно несложное. Единственно, при выборе надо обратить внимание на параметры и технические данные материалов

Принцип работы

Читайте также:  Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Кабель состоит из нескольких секций разной длины (от нескольких сантиметров до нескольких сотен метров). Внутри устанавливается жила, компоненты которой имеют большое электрическое сопротивление.  Удельное тепловыделение зависит от величины сопротивления сплава: при увеличение сопротивления увеличивается тепловыделение.

Жила комплектуется экранами, состоящими как из алюминиевых компонентов, так и из медных проволочных сеток. Она покрыта изоляционной оболочкой, изготовленной из полимерных компонентов.

Принцип работы

Вокруг устанавливается оболочка из поливинилхлоридных веществ, защищающая его от воздействий извне. При этом кабель может состоять как из одной, так и из нескольких специальных жил.

Соответственно наименьшей ценой обладают одножильные, но простота конструкции способствует влиянию электромагнитного излучения из вне. Более надежной будет система, состоящая из нескольких нагревательных жил, а экранирование фольгой защитит от наводок. Естественно, стоимость экранированного будет выше, чем у такого же, не обладающего защитой из фольги.

Дополнительно оснащаются такими приборами и компонентами:

  • соединительные коробки
  • средства, позволяющие производить оконцевание, сращивание и проход через теплоизоляцию
  • автоматами защиты, доп. устройствами обогрева
  • постановка автоматов защиты и дополнительных устройств управления обогревом в один шкаф
Читайте также: Строим курятник: описание, советы, устройство помещения на 5, 10 и 20 кур (105 Фото Идей) +Отзывы

Виды кабеля

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Нагревательные виды бывают следующих типов:



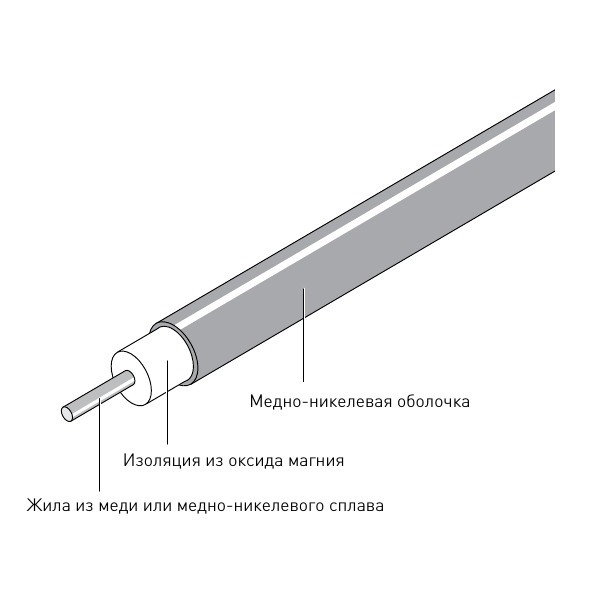

Резистивный греющий кабель

Резистивные

Обладают более простой конструкцией и предназначены для установки в пол и постановке в трубопроводах, диаметр которых не превышает 40 мм. Принцип работы состоит во включении обогрева при помощи устанавливаемых датчиков температуры. При снижении ниже установленного, система автоматически включается и происходит нагрев током элементов, которые направляют получившееся тепло на трубы.

После достижения необходимой температуры система автоматически отключается. Сам кабель состоит из металлической жилы, обернутой изоляционным материалом. Из-за простоты устройства он обладает возможностью сохранения параметров в течение всего периода работы устройства, а также обладает высоким удельным тепловыделением.

Цена его более дешевая, чем у саморегулирующегося. Самой большой минус у резистивных материалов – это необходимость смены всего нагревательного участка в случае наличия неисправности, так как демонтировать какой-либо участок произвольно недопустимо. В продажу поступает в виде готовых секций определенного размера. При подборе необходимо помнить, что при разной длине секций применяются жилы, обладающие различными материалами.

В случае обрезания происходит увеличение удельного тепловыделения, что вызывает перегрев изоляции и дальнейшую поломку. Максимальный эффект при монтировании данного вида компонентов в трубопровод можно получить при дополнительном проведении изоляции трубы.

Наиболее часто в магазинах можно встретить 4 вида резистивных нагревающих элементов, различающихся наличием жил и дополнительного экранирования (одножильный, одножильный экранированный, двухжильный, двухжильный экранированный). На каждом кабеле нанесена информация о типе, удельной мощности, напряжении и дате изготовления.

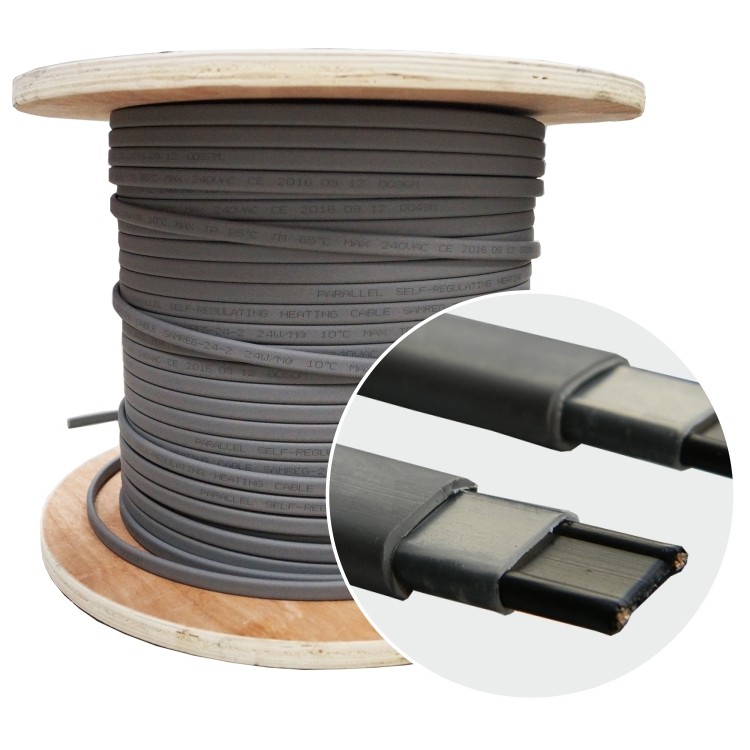

Саморегулирующийся греющий кабель

Саморегулирующийся

Саморегулирующийся кабель устанавливается для обогрева трубопроводов большого диаметра, кровли и больших промышленных помещений. Система самостоятельно, без применения каких-либо датчиков, начинает греть, реагируя на уменьшение температуры. В нагревательных компонентах данного типа внутри устанавливается несколько полупроводниковых жил, обладающих возможностью изменять сопротивление при повышении или понижении температуры. В случае падения температуры происходит снижение сопротивления, что автоматически повышает выработку тока и приводит к дальнейшему нагреву.

Саморегулирующийся кабель может сработать на любые, даже небольшие термические изменения, на разных участках поверхности. Соответственно, нагрев на различных частях труб может быть абсолютно разным, что позволяет использовать максимально эффективно и добиться экономичности.

Одним из плюсов – это надежность. Например, он не перегреется и не выйдет из строя, даже если произойдет перехлест на каком-либо его сегменте. Кроме того, можно производить нарезку на любую необходимую величину, что в дальнейшем способствует упрощению монтажа и ремонта греющих компонентов.

Минус является относительно небольшой срок службы полупроводниковой матрицы (в среднем около 20 лет), из-за этого данный вид греющего элемента желательно использовать в открытом доступе. Поэтому для таких работ, как постановка нагревательного кабеля в пол желательно применять резистивный тип.

Читайте также:  Как выбрать электрический теплый пол: комфорт и надёжность автономного обогрева

Зональный нагревательный греющий кабель

Зональный

Зональный нагревательный по характеристикам и стоимости находится между резистивными и саморегулирующимися материалами. Данный вид по многим характеристикам схож с резистивным, но обладает одним из главных плюсов саморегулирующихся элементов:  возможность вырезания сразу на объекте.

Проводники обматываются слоем изоляции, поверх которого укладываются материал из сплавов (например, нихромовая нить), обладающих высоким сопротивлением и осуществляющий обогрев.

Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Применение кабеля

Читайте также:  Как правильно утеплить потолок: в деревянном доме, бане, мансарде, под холодной крышей (Фото & Видео)

Обогрев резервуаров кабелем

Греющий кабель необходимо выбирать, учитывая расчет возможных теплопотерь на объекте при самых отрицательных термических изменениях, не забывая про вид и толщину установленной теплоизоляции. Тип нагревательной системы подбирается с учетом возмещения теплопотерь объекта.

Греющий кабель для обогрева труб

  • В водопроводе нагревательные материалы могут монтироваться как в полости трубы, так и с внешней стороны. Внутренняя постановка резистивной нагревательной системы применяется в трубах небольшого диаметра. Внешняя постановка производится на трубопроводах большого диаметра, для нее применяется греющий саморегулирующийся кабель

Монтаж теплого пола

  • Установка в пол. Не редкость, что при ремонте половых покрытий происходит монтаж теплого пола, применяемого как в квартирах, так и в частных домах. Нагревательные материалы монтируется в равномерном порядке в половой бетонной стяжке. Сверху производится постановка необходимого покрытия. При включении происходит равномерный подогрев пола. При установке данной системы применяется резистивные нагревательные элементы. Применяются при монтаже теплого пола нагревательные маты, состоящие из греющих элементов, небольшого диаметра, смонтированного на сетке и имеющего небольшой интервал. Изготавливается из кабеля, состоящего из одной или двух жил. При этом системы, изготовленные из одножильных, рекомендуется устанавливать в нежилых помещениях и промышленных объектах. В квартирах и частных домах рекомендовано устанавливать маты, состоящие из нагревательной системы, обладающей экранированием и наличием двух нагревательных жил. Наличие экранирования делает безопасным проживание человека, исключая воздействия на него магнитного поля. Одним из плюсов постановки «тонкого теплого пола» является легкость производимого монтажа конструкции, благодаря закреплению греющих компонентов непосредственно на сетке, что позволяет произвести самостоятельную постановку системы

Обогрев кровли

  • Кровля. Для того чтобы не допустить образования льда и накопления снега, применяются системы обогрева на кровельных поверхностях. Постановка материалов производится в районах, где наиболее часто возможно появления сосулек, льда, накопления снега. Монтаж обогрева избавляет в дальнейшем от необходимости проведения работ по очистки крыши. Производить монтаж компонентов в современном строительстве можно на любой вид кровельных материалов

Фото емкости с закрепленным греющем кабелем

  • Обогрев различных емкостей. Для того чтобы предотвратить замерзание различных жидкостей (нефтепродукты, химические вещества и т.д.) в емкости для обогрева монтируются греющие элементы. При этом возможно использование как резистивных, так и саморегулирующихся нагревательных системы. Важная функция – это предотвращение замораживания и поэтому, в зависимости от транспортируемых материалов, могут отличаться по необходимой температуре. Так для транспортировки нефтяных продуктов хватит +40С, а для транспортировки и хранения битума в емкостях необходима температура в районе + 170С
Читайте также: Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Порядок установки греющего кабеля на трубах

Читайте также:  Лучшие полотенцесушители для ванной комнаты водяные и электрические: 15 популярных моделей с разным типом подключения | 2019

Установка греющего кабеля в трубах

Качественная установка нагревающей системы позволит гарантировать безаварийной работу водопровода и других аналогичных устройств.

  1. Перед началом постановки произвести зачистку поверхности трубы, удалить ржавчину
  2. Монтаж греющих компонентов проводится несколькими видами:
  • Нагревательный элементы монтируется на трубу параллельно, при этом используется один или несколько кабелей
  • Установка греющих элементов производится по спиральному типу. Данный способ используется в трубах небольшого диаметра и при наличии греющего кабеля достаточной длины

Для возможности равномерного нагрева трубы можно предварительно произвести обертывание скотчем из фольги.

Греющий кабель применяется для водопроводных систем

При постановке греющих компонентов необходимо производить монтаж, исключающий соприкосновение от фланцев и соединений, которые могут пропускать жидкости. Данный способ позволит обезопасить кабель от намокания нагревательной системы при возможном нарушении герметичности водопроводных и других конструкций.

При проведении постановки теплоизоляции надо монтировать нагревательную секцию таким образом, чтобы его холодный конец оставался снаружи слоя изоляции. Если установка происходит в удалении от розетки, то необходимо применить распаечную коробку. Чтобы резистивный провод не перегорел, необходимо при постановке избегать его пересечения. Данное правило не относится к саморегулирующемуся, так он не горючий.

Чтобы в дальнейшем, при эксплуатации, не испытывать проблем при разъединении трубопровода, необходимо устанавливать в районе вентилей и фланцев нагревающую секцию, длиной не больше 1,4 м.

Дополнительно защитить нагревательную конструкцию от возможного попадания жидкости можно с помощью постановки дополнительной изоляции. После постановки изоляции на трубах надо произвести маркировку о наличии нагревательного кабеля.

8.3 Total Score

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

БЕЗОПАСНОСТЬ

8.5

ЭФФЕКТИВНОСТЬ

9

Оценки покупателей: Будьте первым!

Кабельные нагревательные элементы | Zoppas Industries

Производимые нами кабельные нагревательные элементы подходят для применений, где требуется гибкий нагреватель, обеспечивающий идеальную изоляцию, даже при погружении в воду или в среде с высокой влажностью.

Они состоят из резистивной проволоки, намотанной вокруг опоры из стекловолокна, с изоляционным покрытием из силикона, ПВХ, стекловолокна, силикона с ПВХ или силикона со стекловолокном.

Нагревательные кабели

доступны на катушках, поэтому их можно обрезать до длины, необходимой для данного проекта, и имеют возможность включать холодные части (без стыков) и измерять распределение тепла путем настройки дифференцированных зон мощности по их длине.

Мы помогаем нашим клиентам выбрать наиболее эффективные сечения для нагревательных кабелей и выбрать оптимальные системы подключения и регулирования в соответствии с техническими характеристиками конкретного приложения.

Нагревательные кабели

— это популярное решение проблем конденсации на коммерческих / промышленных и бытовых холодильных установках. Они также используются в холодильной технике в качестве антифриза для дренажных каналов и воды от размораживания.

Мы также предлагаем нагревательные кабели на одинарной или двойной алюминиевой фольге, с одинарной или двойной изоляцией из ПВХ и / или силикона, с клеем или без него, с любым из нескольких типов клеммных соединений.

Этот тип обогревателя используется в холодильном, бытовом, медицинском и других секторах.

Кабель из силикона или ПВХ может быть вставлен в алюминиевую трубку, изогнутую до требуемой формы, чтобы гарантировать защиту и теплообмен, и обычно используется в бытовом и промышленном холодильном оборудовании, а также во многих других секторах.

В нашу продукцию входят саморегулирующиеся кабели с регулируемой мощностью для предотвращения перегрева. Они используются для поддержания температуры в резервуарах и трубопроводах, а также в противообледенительных устройствах подъездных путей
