Газовый котел для горячего водоснабжения

Если в Вашем доме или квартире довольно часто случаются перебои с горячим водоснабжением, значит, стоит задуматься о том, чтобы установить и использовать газовый котел для горячего водоснабжения. Это устройство станет незаменимым, особенно в зимний период года, когда наличие горячей воды в доме особо актуально.

Современные котлы оснащены автоматической системой управления, удобны и безопасны в эксплуатации. Значительная энергоэффективность оборудования позволит экономно расходовать газ, что, в свою очередь, даст возможность использования оборудования круглый год. Газовый котел для горячего водоснабжения может быть:

  • одноконтурным;
  • двухконтурным.

Для чего используются газовые котлы?

Одноконтурные котлы используются исключительно для отопления помещений.

Двухконтурные — обеспечивают не только отопление, но систему горячего водоснабжения. При этом оба контура являются независимыми и не влияют на взаимную работу.

Газовый котел для горячего водоснабжения способен обеспечить теплом и горячей водой дом или квартиру с площадью до 450 квадратных метров (в зависимости от мощности и производительности).

Прибор может быть настенного или напольного исполнения. В каждом из случаев необходимо монтировать систему трубопроводов (газ, вода, отходы горения) и отдельную электрическую сеть. При этом эксплуатацию котла должна обеспечивать и система безопасности с постоянной приточной вентиляцией.

Кроме того, газовый котел можно использовать в комплексе с накопительным водонагревателем по косвенной или комбинированной схеме подключения.

Необходимая документация.

Газовый котел является пожароопасным оборудованием. Для его эксплуатации требуется разрешение всех ответственных органов, а также контракт на обслуживание с ремонтной или монтажной компанией. Прибор необходимо размещать в отдельном помещении с заданным объемом воздуха и работающей вентиляцией.

Часты случаи, когда котел размещен на кухне, но возможно это лишь при полном соответствии помещения с требуемыми нормами безопасности. Стоит отметить, что надо обеспечивать и звуковую сигнализацию (приспособления для определения утечек СО или метана). Все характеристики отмечены в технических условиях.

Отдельной строкой идет обустройство газового ввода и трубопровода. Для них надо свое разрешение, в котором подробно прописаны условия эксплуатации и применение арматуры. Электро-магнитный клапан, счетчик, защитный блок и запорное вентиля должны быть сертифицированы по заданному образцу. Для всего оборудования требуется также свое техническое обслуживание и периодические повторные проверки сертификатов.

Преимущества и недостатки современных газовых котлов

На сегодняшний день настенные газовые котлы для горячего водоснабжения по долговечности и надежности сравнялись с мощными напольными котлами.

Внутри современного газового настенного котла расположена целая «котельная»: насос, тепловой генератор, бак расширительный, автоматика и другие элементы, выполняющие производительную и контролирующую функцию оборудования.

Нагрев воды в двухконтурном газовом котле для горячего водоснабжения выполняется через теплообменник в проточном режиме. Такой процесс гарантирует получение любого количества нагретой воды. Двухконтурный котел, работающий в таком режиме, ничем не отличается от газовой колонки.

Из недостатков стоит выделить:

  • сложность и высокую стоимость монтажа;
  • необходимость разрешений и сертификатов;
  • постоянное обслуживание самого котла и его составляющих;
  • требования по безопасности;
  • ну, и номинальная цена на прибор, которая значительно выше, чем у электрических водонагревателей.

Как выбрать газовый котел для водоснабжения?

Приняв решение приобрести газовый котел, потребители зачастую хотят обеспечить себя не только отоплением, а и горячей водой. Существуют разные варианты газовых котлов для водоснабжения: двухконтурные агрегаты, со встроенным бойлером или с емкостью косвенного нагрева. В зависимости от необходимого объема горячей воды подбирают лучший вариант.

Варианты газовых котлов для водоснабжения – их плюсы и минусы

Двухконтурные газовые котлы

Двухконтурные агрегаты изначально предназначены для обеспечения потребителей горячей водой – в их конструкции предусмотрен вторичный контур, который соединяется с краном водоснабжения. При его открытии из теплообменника будет поступать горячая вода – клапан закрывает контур отопления и теплоноситель движется во вторичный теплообменник, подогревая находящуюся в нем воду. Пока кран не закрыт, теплоноситель не вернется в систему отопления. Таким образом, контур для горячего водоснабжения работает по принципу проточного водонагревателя.

Такой двухконтурный газовый котел для отопления и горячего водоснабжения хорош тем, что, выполняя две функции, он имеет компактные размеры и легко впишется даже в малогабаритную квартиру. Большинство данных агрегатов оснащаются коаксиальными дымоходами, которые можно вывести через стену.

Минусом такого варианта является ограниченный объем получаемой горячей воды –  самые мощные модели способны нагревать жидкость до 30ºC со скоростью13-14 л/мин. Этого хватит только для обеспечения 2-3 точек водозабора. Некоторые владельцы двухконтурных агрегатов жалуются, что при открытии горячего крана первые 3-5 секунд вода поступает холодная. Если у Вас большая семья, то объема, производимого двухконтурным газовым котлом, будет недостаточно.

Агрегаты со встроенным бойлером

Более производительным вариантом является газовый котел со встроенным бойлером. Вода в нем прогревается послойно, горячая при этом поднимается вверх, а холодная опускается вниз. Существуют как настенные, так и напольные модели. Благодаря встроенной емкости данное газовое устройство способно сразу выдать воду заданной температуры. Настенные газовые котлы для отопления и водоснабжения в основном оборудуются емкостью вместимостью до 30 л. Такие агрегаты подойдут для установки в квартире. Напольные отопительные устройства способны вместить до 100 л горячей воды, но их значительные габариты смогут вписаться только в частный дом большой площади.

Данный вариант способен обеспечить больший объем горячей воды, чем двухконтурный газовый котел, но меньше, чем устройство с бойлером косвенного нагрева. Для принятия душа данный газовый котел подойдет, а вот для любителей ванн объема нагретой воды может не хватить. Минусом устройств со встроенным бойлером также является их высокая цена.

Бойлер косвенного нагрева

Если Вам нужно много горячей воды, лучшим вариантом станет одноконтурный газовый котел с бойлером косвенного нагрева. В отличие от предыдущего варианта, он оборудован собственным нагревателем, в который поступает теплоноситель и нагревает воду, находящуюся в баке. Емкости косвенного нагрева могут иметь разный объем – 50, 100, 200, 500 и более литров.

Бойлеры обычно изготавливают из нержавеющей или эмалированной стали, изредка — из стеклокерамики. Для предупреждения коррозии в емкости имеется магниевый или титановый анод. Способность сохранять тепло у разных баков отличается. Лучше выбирать бойлер, у которого толщина стенок не меньше 4 см.

Обратите внимание! Не стоит экономить на качестве теплоизоляции бойлера косвенного нагрева – чем она лучше, тем меньше топлива в последствии будет расходовать котел.

Если бойлер позволяет организовать рециркуляцию в системе ГВС, при включении любого крана из него сразу же пойдет горячая вода. К системе водоснабжения с рециркуляцией можно подсоединить полотенцесушитель или трубы «теплых полов».

Плюсом объединения газового котла с бойлером является то, что Вы сможете получать необходимый объем нагретой воды.

Минусы – дороговизна такой системы и необходимость выделения отдельного помещения под котельную.

Какой котел выбрать – одноконтурный или двухконтурный?

У многих потребителей возникает вопрос, какой газовый котел под отопление и водоснабжение лучше выбрать – одноконтурный или двухконтурный. Первый вариант отличается надежностью и большим сроком службы, в то время как вторичный теплообменник часто выходит из строя из-за солевых отложений, и его ремонт обходится недешево. К одноконтурному газовому котлу для горячего водоснабжения проще подключить бойлер косвенного нагрева, чем к двухконтурному агрегату.

Если же Вам достаточно скорости подачи нагретой воды 12-13 л/мин, то лучше приобрести агрегат с двумя контурами. Это оптимальный газовый котел для горячего водоснабжения квартиры.

Если Вы хотите объединить двухконтурный агрегат с бойлером косвенного нагрева, учитывайте, что не все они рассчитаны на такое соседство. При выборе агрегата интересуйтесь у продавцов-консультантов, к какой модели можно подсоединить емкость косвенного нагрева.

Как правильно рассчитать мощность газового котла для водоснабжения?

Расчет мощности газового котла для отопления рассчитывают исходя из правила, что на обогрев 10 м² необходим 1 кВт энергии. Сверху закладывается запас производительности исходя из теплоизоляции дома и погодных условий региона.

Для расчета водоснабжения ориентируются на то, что каждые 5 кВт нагревают около 1,5 л/мин. Получается, что агрегат мощностью 20 кВт может обеспечить скорость нагрева 7-8 л/мин. Этого хватит, чтобы помыть посуду или для выполнения утренних процедур, но маловато для принятия полноценного душа. Для этих целей требуется уже около 10 л/мин, что сможет обеспечить агрегат мощностью от 25 кВт. Максимальную скорость в 13-14 л/мин выдают газовые котлы, мощность которых превышает 34 кВт.

При выборе бойлера косвенного нагрева важно правильно рассчитать его необходимый объем. Как показывает практика, для одного человека хватит емкости на 20-30 л, для трех – на 100 л, для пяти проживающих – на 140-150 л.

Обратите внимание! Не стоит приобретать бойлер косвенного нагрева с объемом больше требуемого, ведь это потянет перерасход топлива и вызовет необходимость в дополнительном месте для размещения крупногабаритной емкости.

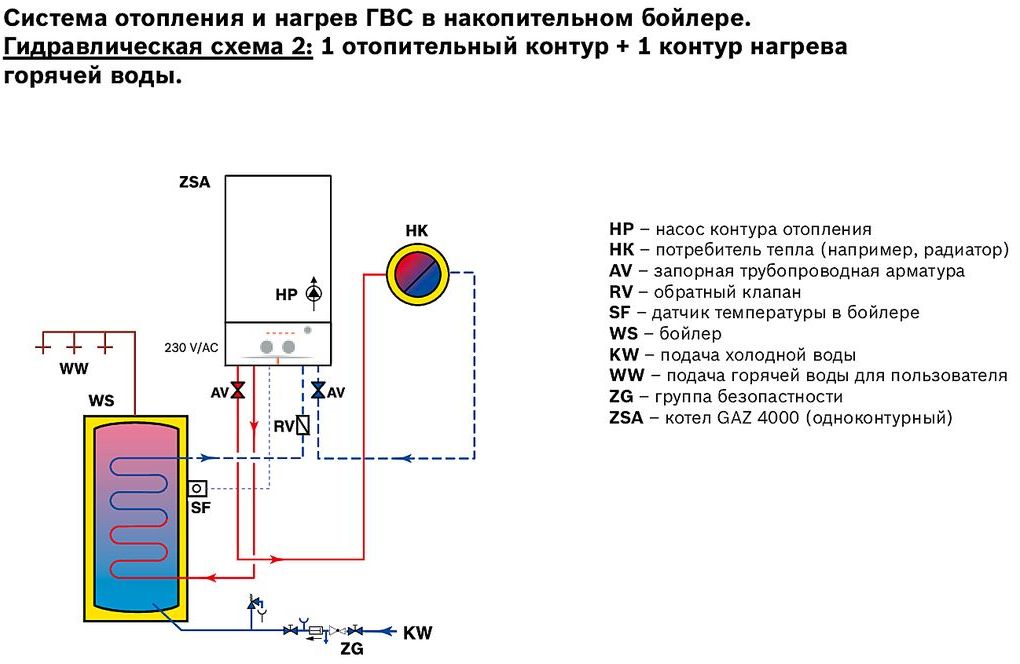

Различия в схеме отопления и горячего водоснабжения между одно- и двухконтурным котлом

Виды и отличия газовых котлов

Газовое оборудование может отличаться как функциональностью, так и конструкцией, способом монтажа, оснащенностью автоматикой. Эти различия требуют более детального описания.

Одноконтурный или двухконтурный

Если вы хотите сэкономить место, или просто не загромождать дом лишним оборудованием, идеальным решением станут двухконтурные газовые котлы для горячего водоснабжения частного дома или квартиры.

Называются они так потому, что оснащены двумя контурами нагрева, один из которых замкнутый (отопление), второй проточный (горячее водоснабжение). По месту установки они бывают как настенными, так и напольными.

Для справки. Настенные котлы компактнее, но их максимальная мощность ограничена. Они подходят только для отопления стандартных квартир или сравнительно небольших загородных домов.

На последней картинке представлен котел не с проточной схемой подогрева воды, а со встроенным бойлером. У каждой из этих схем есть свои плюсы и минусы, которые нужно взвесить перед покупкой агрегата.

Проточная схема обеспечивает нагрев воды в битермическом теплообменнике, и обладает следующими преимуществами:

  • Быстрый нагрев;
  • Постоянное наличие горячей воды;
  • Газовый котел имеет компактные габариты.

К недостаткам можно отнести образование накипи на внутренних стенках теплообменника при жесткой воде. Это усложняет ремонт и обслуживание агрегата, требует установки фильтров для умягчения воды.

В отличие от проточного водонагревателя, в котел со встроенным бойлером встроены два теплообменника. Один нагревает теплоноситель от пламени горелки, а во втором вода греется от теплоносителя отопления и хранится в накопителе.

Фото напольного газового котла со встроенным бойлером

Преимущества данной схемы:

  • Отсутствие накипи в теплообменнике;
  • Простота обслуживания – бойлер можно чистить и ремонтировать, не выключая отопление;
  • Всегда есть запас горячей воды.

Недостатки тоже очевидны. Это большие размеры агрегата и уменьшение скорости нагрева воды при её активном потреблении.

Одноконтурный газовый котел предназначен только для отопления, поэтому и устроен проще, и стоит дешевле. Однако и его можно использовать для подготовки горячей воды, если вместо одной из веток отопления подключить к нему бойлер косвенного нагрева.

Одноконтурный газовый котел для горячего водоснабжения с подключенным бойлером

Такая конструкция занимает гораздо больше места при той же эффективности, что дает один двухконтурный котел. Но её явным преимуществом является стабильная температура горячей воды, которую можно отрегулировать. В случае с проточным водонагреванием, это практически невозможно.

С естественной или с принудительной тягой

По типу тяги, котлы бывают с открытой и с закрытой камерой сгорания.

Разница между оборудованием двух типов

Агрегаты с открытой камерой и естественной тягой, воздух для горения газа получают непосредственно из помещения, в котором установлены — а продукты сгорания отводятся через вертикальный дымоход, выведенный сквозь все перекрытия и кровлю. Только он может создать тягу, достаточную для дымоотведения.

Вертикальный дымоход – один из недостатков котлов с естественной тягой

Для установки такого оборудования необходимо соблюдать следующие требования:

  • Наличие отдельного помещения. Если такого помещения нет, то комната, в которой он стоит, должна быть нежилой. Чаще всего это кухня;
  • Высота потолков должна быть не менее 2,5 метров;
  • Объем помещения не должен быть меньше 15 кубометров, плюс 0,2 кубометра на каждый киловатт мощности отопительного прибора;
  • Необходима качественная вентиляционная система, способная три раза в час полностью обновлять воздух в помещении с котлом. Оно обязательно оборудуется дверью с вентиляционной решеткой или зазором над полом и окном с форточкой.

Котел с открытой горелкой в подвале дома

В квартире многоэтажного дома, установка подобного оборудования не допускается. А вот в частном строении, при наличии подвала или отдельной котельной, оно предпочтительнее по двум причинам:

  • Стоит значительно дешевле аналогов с принудительной тягой;
  • Проще в обслуживании и ремонте.

Это не значит, что устанавливать и ремонтировать такой котел можно своими руками. Это исключительно прерогатива специалистов из газовых служб.

В агрегатах с закрытой камерой сгорания, тяга создается специальным встроенным вентилятором. Они оборудованы коаксиальным дымоходом «труба в трубе». По внутренней — отводятся наружу отработанные газы, а по пространству между трубами, в котел поступает свежий воздух для горения, засасываемый вентилятором.

Дымоход выводится на улицу через стену и располагается горизонтально. Что исключает попадание в него мусора и атмосферных осадков.

Так как приток воздуха из помещения таким котлам не нужен, то и требований к их установке гораздо меньше. Это может быть любое нежилое помещение в доме, и даже шкафчик на кухне.

На заметку. Имейте в виду, что работа вентилятора создает постоянный шум, который может раздражать, если агрегат расположен в часто посещаемом помещении.

Наличие автоматики

У разных агрегатов может отличаться и уровень автоматизации их работы и управления:

  • Самым простым устройством, стоящим даже на самых дешевых котлах, является пьезорозжиг. Включение котла производится только вручную, путем розжига запальника – пилотной горелки, от которой затем зажигается основная горелка. Минус в том, что запальник продолжает гореть в течение всего времени работы оборудования, забирая до 20% газа. За перекрытие подачи газа при отсутствии пламени, отвечает простое устройство – термопара. Плюс такой схемы в энергонезависимости котла.

Котел с пьезорозжигом и термопарой

  • Энергозависимые котлы со встроенной автоматикой экономичнее в эксплуатации, но стоят дороже. Запальник в них не горит постоянно, а управление функционалом намного удобнее. Можно включать и выключать оборудование, регулировать его мощность по выносному термостату и даже дистанционно по СМС. Можно программировать температурный режим, используя таймер. Но при отключении электричества все эти схемы работать не будут.

Панель управления современного газового котла

Заключение

Как видите, такое оборудование, как газовый котел для водоснабжения отличается большим разнообразием видов. Можно выбрать напольные или настенные модели, агрегаты с естественной или принудительной тягой, оборудованные системой автоматического или ручного управления. Все зависит от ваших условий, предпочтений и финансовых возможностей.

Если эта тема вам интересна или вам предстоит делать выбор оборудования для своего жилища, много дополнительной информации вы найдете в видео в этой статье.


Выбираем напольный газовый котел с бойлером


Отличительная характеристик, которую имеет напольный газовый котел с бойлером – это моментальная подача горячей воды потребителю, сразу после открытия крана водоснабжения. Встроенная накопительная емкость, имеет объем от 40 до 500 литров.

Принцип работы напольного котла со встроенным бойлером

Двухконтурные напольные газовые котлы, со встроенным бойлером нагрева горячего водоснабжения, отличаются от классического котельного оборудования с двумя теплообменниками. Принцип работы следующий:

  • Нагрев горячей воды и поддерживание постоянной температуры в бойлере, осуществляется в постоянном режиме.
  • Внутри емкости, расположен встроенный в бак змеевик, играющий роль нагревательного элемента. Внутри контура, постоянно циркулирует горячий теплоноситель, поступающий от котла.
  • Бойлер имеет утепленные стенки, что уменьшает теплопотери.
  • Бойлер подключается к системе рециркуляции. Нагретая жидкость, постоянно циркулирует от бойлера-накопителя к последней точке водоразбора и обратно. При открытии крана ГВС, потребителю сразу же подается горячая вода.

Принцип работы газового котла с интегрированным теплоаккумулятором, отличается, в зависимости от внутренней конструкции. Котлы делятся на турбированные, конденсационные и атмосферные.

Выбор газового котла напольного типа с интегрированным бойлером

Выбирая 2-х контурный котел с интегрированным накопительным баком-водонагревателем, учитывают теплотехнические характеристики и используемый принцип работы. По своему внутреннему устройству, различают следующие модели:

  • Атмосферные котлы – имеют открытую камеру сгорания. При работе, сжигают воздух из помещения. К установке предъявляются высокие требования.
  • Конденсационные котлы – аккумулируют тепло отходящих газов, посредством целенаправленного конденсатообразования. Имеют КПД до 108%.
  • Турбированные модели – закрытая камера сгорания, дополняется турбиной, нагнетающей давление воздуха. В устройстве используется принудительный забор воздушных масс и отвод продуктов сгорания.


После выбора котла по типу работы, осуществляют расчет необходимой мощности и пропускной способности.

Расчет необходимой мощности котла

Во время расчетов двухконтурного агрегата с встроенной емкостью-накопителем, учитывают два рабочих параметра:

  • Необходимая мощность для обогрева помещения.
  • Запас производительности для ГВС.
  • Объем бойлера.


Первый параметр высчитывается посредством простой формулы, 1 кВт =10 м². Так, для дома в 100 м², потребуется отопительный прибор на 10 кВт. Дополнительно добавляют 30% на нагрев ГВС. Объем встроенной емкости, варьируется от 40-60л для котельного оборудования бытового типа, до 500л, в промышленных агрегатах.

Правильно подобранный бойлер, обеспечивает пиковые потребности горячего водоснабжения (одновременного потребления из всех кранов, установленных в доме). Возможна установка дополнительной отдельно стоящей емкости, необходимого объема.

Какая марка котла с внутренним бойлером лучше

Напольный двухконтурный газовый котёл отопления с бойлером косвенного нагрева, предлагают зарубежные производители. Облегчить подбор подходящего котла можно, распределив наиболее популярные модели по территориальному признаку:

  • Германия:
    • Bosch Condens,
    • Vaillant ecoCOMPACT,
    • Wolf CGS.
  • Италия:
    • Baxi SLIM,
    • Ferroli Pegasus,
    • Beretta Fabula,
    • SIME Bitherm,
    • Immergas Hercules.
  • Швеция: Electrolux FSB.
  • Словакия: Protherm Медведь.


Чтобы понравившаяся модель радовала долгим сроком безупречной эксплуатации, перед покупкой стоит обратить внимание на следующее:

  • Адаптация к отечественным условиям эксплуатации – в странах ЕС и РФ, разные параметры давления магистрального газа, качества воды для ГВС и т.п.
  • Тип подключаемой системы отопления – конденсационные котлы устанавливаются к низкотемпературному обогреву и оптимально подходят для подключения к теплым полам.
  • Наличие сервисного центра рядом с домом – еще один существенный плюс. Официальное представительство компании, продавшей котел, гарантирует, что при поломке теплогенератора, не потребуется ждать несколько месяцев, пока необходимые запчасти, будут доставлены из-за границы.


Помощь в выборе подходящего котла, окажет консультант компании, продающей отопительное оборудование.

Напольный котел с внутренним бойлером – плюсы и минусы

Напольные двухконтурные газовые котлы отопления с внутренним бойлером, отличают следующие достоинства:

  • Быстрая подача горячей воды пользователю.
  • Сокращение расходов топлива, по сравнению с котельным оборудованием, работающим в режиме проточного нагревателя.
  • Возможность переключения в летний режим, когда функционирует исключительно ГВС без контура отопления.
  • Простая установка и обслуживание.
  • Низкие требования к установке котла с бойлером.

Эксплуатация теплогенераторов с встроенной накопительной емкостью, выявила несколько недостатков:

  • Высокая стоимость.
  • Энергозависимость – чувствительная к перепадам напряжения автоматика, часто выходит из строя. При установке, дополнительно подключают стабилизатор напряжения, заземление и т.п. Чтобы обеспечить непрерывный нагрев при отключении электричества, устанавливают ИБП.
  • Сложный монтаж, при необходимости подключить систему рециркуляции. Установка самого котла, проходит ничем не сложнее классического теплогенератора. Проблему представляет проведение рециркулирующего водопровода.


При грамотном монтаже, котел сохраняет работоспособность весь заявленный производителем срок эксплуатации. Монтажные работы, должен проводить квалифицированный и лицензированный специалист.

Какой выбрать газовый котел для отопления и ГВС

Вопрос об организации горячего водоснабжения и отопления в доме необходимо решать еще на этапе выбора газового котла. Одноконтурный котел с бойлером косвенного нагрева и двухконтурный одинаково хорошо справляются с задачей отопления и горячего водоснабжения, однако необходимо принять во внимание особенности каждого, чтобы сделать правильный выбор. Оптимальное решение должно учитывать все особенности дома.

Газовые котлы с проточным водонагревателем, с двумя контурами, хорошо подходят для домов небольшой площади и с близким расположением точек разбора воды. Для большого дома с двумя и более ванными комнатами лучше выбирать одноконтурный котел с бойлером косвенного нагрева. В таком бойлере вода для ГВС нагревается при помощи теплообменника, в котором циркулирует горячая вода от котла. Данный вариант, в отличие от двухконтурного котла, позволяет поддерживать работу нескольких точек водоразбора одновременно с разной температурой горячей воды на каждой.

Одно из преимуществ бойлера заключается в том, что качество приготовляемой воды не зависит от давления в системе водоснабжения и её расхода. Так, котёл мощностью 24 кВт способен оперативно обеспечить нагрев бойлера объемом 200-300 литров. Этого достаточно для нужд семьи из 3-4 человек при одновременной работе 2-3 точек водоразбора. Также использование бака помогает организовать рециркуляцию горячей воды, что позволяет стабилизировать её температуру.

При этом необходимо помнить, что бойлер имеет ограниченный объем, и если запас горячей воды будет исчерпан в течение какого-то времени, то бойлер перейдет в режим проточного водонагрева с дельтой в 25 градусов от температуры входящей воды. Основные преимущества двухконтурного котла — компактные размеры и способность работать в режиме проточного водонагрева неограниченное время.

В ассортименте компании «Бош Термотехника» представлены как одноконтурные, так и двухконтурные настенные и напольные котлы. Линейка Buderus Logalux включает бойлеры косвенного нагрева, буферные емкости и баки-водонагреватели для солнечных коллекторов. Вся продукция отличается высоким качеством, доступной ценой, легкостью монтажа и обслуживания.

В ассортименте компании «Бош Термотехника» представлены как одноконтурные, так и двухконтурные настенные и напольные котлы. Линейка Buderus Logalux включает бойлеры косвенного нагрева, буферные емкости и баки-водонагреватели для солнечных коллекторов. Вся продукция отличается высоким качеством, доступной ценой, легкостью монтажа и обслуживания.

О разнице в работе одноконтурных котлов с бойлером и двухконтурных котлов рассказал Анатолий Шевцов, тренер компании «Бош Термотехника», на YouTube-канале Buderus: https://youtu.be/WPR0KmRZySo.

Источник: buderus.ru.

Котлы

против водонагревателей: в чем разница?

Некоторым домовладельцам может быть непонятно, в чем разница между бойлером и водонагревателем. В функциях бойлеров и водонагревателей есть некоторая перекрестная черта, но эти два прибора не одно и то же. Оба прибора нагревают воду, которую используете вы и ваша семья, но бойлеры также обеспечивают тепло для вашего дома, а водонагреватели — нет.

Мы объясним разницу более подробно и обсудим обе эти бытовые приборы, чтобы вы понимали, что работает за кулисами для нагрева вашей воды или, в случае котлов, для нагрева воды и вашего дома.

Что такое бойлер?

Давайте начнем с объяснения, что такое бойлер и для чего он служит. Бойлер обеспечивает как горячую воду, так и отопление коммерческого здания или жилого дома. Если говорить о жилых помещениях, это означает, что когда у вас есть бойлер, горячая вода для душа, посудомоечной и стиральной машины и т. Д. Поступает из одного источника, который обеспечивает тепло для всего вашего дома.

Это подводит нас к одному из основных отличий бойлера от водонагревателя.С водонагревателем вам понадобится другое средство обогрева вашего дома, например, печь. Бойлер не только нагревает воду для использования в бытовой технике и душевых по всему дому, но и использует горячую воду для обогрева дома всякий раз, когда вы включаете тепло в холодные месяцы.

Обычно тепло поступает через радиаторы плинтуса или теплые полы. Хотя название «бойлер» предполагает, что вода кипит, большинство бытовых котлов не нагревают воду до такой степени.

Давайте взглянем на несколько различных типов котлов, которые вы увидите сегодня на рынке.

Высокое давление по сравнению с низким давлением

Если вы покупаете котлы, вы можете увидеть разницу между установками высокого и низкого давления. Однако здесь не нужно принимать решение, если вы выбираете котел для своего дома. Когда дело доходит до систем отопления жилых помещений, в стандартную комплектацию входят агрегаты низкого давления. Агрегаты высокого давления, которые превышают 160 фунтов на кв. Дюйм для воды, более распространены в коммерческих приложениях и требуют частого контроля, поскольку они могут вызвать проблемы с безопасностью.

Стандартные и комбинированные установки

Стандартный котел в доме будет включать резервуар для хранения холодной воды и резервуар для горячей воды. Эта установка занимает довольно много места, но она хорошо работает для больших домов или домашних хозяйств, которые используют много горячей воды, особенно одновременно.

Другой вариант, который следует рассмотреть — комбинированный котел, обычно называемый «комбинированный котел». Этот тип бойлера нагревает ваш дом так же, как и стандартный бойлер, но вместо того, чтобы накапливать горячую воду, к которой вы можете получить доступ через смесители и бытовые приборы в доме, он нагревает воду по запросу, когда она вам нужна.Отсутствие резервуаров для хранения означает, что эти котлы занимают меньше места. Комбинированные котлы можно рассматривать как вариант, аналогичный безбаквальным водонагревателям, о которых мы поговорим ниже. Разница в том, что, поскольку они являются котлами, они также отапливают ваш дом.

Что такое водонагреватель?

Мы говорили о бойлерах и о том, как они работают, поэтому давайте обратим наше внимание на водонагреватели. Водонагреватели, как и бойлеры, обеспечивают горячую воду для использования по всему дому, когда вы хотите принять душ, помыть руки или запустить посудомоечную машину.В отличие от бойлеров, это единственное предназначение водонагревателя. Водонагреватели не играют роли в обогреве вашего дома.

Домохозяйства, использующие водонагреватели вместо бойлеров, имеют другие средства отопления дома. Для большинства домашних хозяйств в Северной Америке это означает печь, хотя тепловые насосы также распространены. Печи бывают разных типов и получают энергию от природного газа, электроэнергии или мазута. Независимо от используемого топлива, печь продувает нагретый воздух через воздуховоды вашего дома, а теплый воздух поступает в комнаты вашего дома через регистры или решетки в системе приточной вентиляции.

Если у вас есть печь или другое средство обогрева дома, вы можете рассчитывать на водонагреватель для обеспечения горячей водой вашего дома. Сегодня на рынке представлены два основных типа водонагревателей: обычные накопительные водонагреватели, также называемые водонагревателями, и модели по запросу или без резервуаров.

Водонагреватели резервуара

Водонагреватели стандартные — самый популярный вид водонагревательной системы в домах. Они включают в себя резервуар, который нагревает воду и поддерживает ее постоянно, вместимостью от 20 до 80 галлонов.Когда вы включаете раковину или душ, горячая вода течет из водонагревателя, который обычно находится в подвале, гараже или кладовке где-нибудь в вашем доме, через водопроводные трубы к смесителю.

Когда горячая вода покидает резервуар, он начнет наполняться холодной водой на дне. Для многих домашних хозяйств этой системы достаточно для подачи горячей воды, когда это необходимо. Некоторые семьи, однако, могут иногда использовать горячую воду быстрее, чем бак может нагреть больше.Когда это произойдет, вы можете временно исчерпать запас горячей воды.

Это явление обычно возникает, когда несколько человек в доме одновременно требуют горячей воды. Если вы когда-нибудь принимали душ, пока кто-то мыл посуду или принимал душ в другой ванной, и замечали, что вода меняется от приятно горячей до ледяной, значит, вы испытали это ограничение на собственном опыте.

Бесконтактные водонагреватели

Водонагреватели без резервуаров или по требованию не хранят горячую воду в резервуаре.Вместо этого они нагревают воду только тогда, когда вы включаете приспособление или кран, которые этого требуют. Холодная вода проходит через систему без резервуара, которая занимает небольшую часть пространства стандартной модели резервуара и быстро нагревается при прохождении через нее.

Поскольку водонагреватели без резервуаров нагревают воду только по мере необходимости, они, как правило, более энергоэффективны. В некоторых случаях они также могут более эффективно справляться с потребностями в горячей воде. Однако с производительностью от двух до пяти галлонов в минуту безбаквальные водонагреватели имеют некоторые ограничения в том, сколько горячей воды они могут одновременно подавать.

Установки для точек использования представляют собой разновидность безбаквальных водонагревателей. Вместо одного мощного агрегата, который нагревает воду для всего дома, точки использования находятся по всему дому, устанавливаются рядом с раковинами или душевыми кабинами, поэтому каждое устройство может сосредоточиться исключительно на обеспечении мгновенной и бесперебойной подачи горячей воды в эти области.

Подробнее о бесконтактных водонагревателях

Сравнение котла и водонагревателя

Помимо рассмотрения возможностей сравнения бойлеров и водонагревателей с точки зрения их функций, мы также можем сравнить несколько различных аспектов этих приборов, включая их энергоэффективность, стоимость установки, типичный срок службы и необходимое обслуживание.

КПД

Некоторые домовладельцы могут захотеть узнать, какой из них более эффективен: бойлер или водонагреватель. Чтобы ответить на этот вопрос, давайте сначала посмотрим, откуда берут свою мощность бойлеры и водонагреватели. Существует множество источников топлива для котлов, включая природный газ, пропан, мазут и альтернативные виды топлива. Обычно водонагреватели работают на электричестве, природном газе или пропане, хотя некоторые модели могут работать на солнечной энергии.

Сложно провести прямое сравнение котлов и водонагревателей, когда дело доходит до эффективности, поскольку эффективность варьируется от модели к модели в обоих случаях.Обычно производители измеряют эффективность котлов с точки зрения годовой эффективности использования топлива, которая показывает, сколько энергии, потребляемой котлом, переводится непосредственно в тепло. Стандартным показателем эффективности водонагревателей является их коэффициент энергии, который показывает, сколько горячей воды производит установка на единицу топлива, потребляемого в течение обычного дня.

Также важно отметить, что с водонагревателем вам понадобится другая система для отопления вашего дома. Если вас беспокоит прямое сравнение количества энергии, которое вы бы использовали в случае котла и котла.водонагреватель, вам необходимо учитывать дополнительную энергию, потребляемую печью или любой другой системой отопления, используемой в вашем доме.

Стоимость установки

Некоторые домовладельцы также хотят знать: «А дешевле ли установить водонагреватель или бойлер?» Стоимость установки любой из этих систем зависит от нескольких факторов, но, как правило, установка котла является более значительным вложением средств. Когда мы принимаем во внимание цену самого устройства, а также трудозатраты на его установку, новый котел обычно стоит в диапазоне от 3500 до 8000 долларов.

Когда дело доходит до водонагревателей, затраты на установку, включая установку и трудозатраты, обычно составляют от 1000 до 3500 долларов. Бесконтактные водонагреватели могут стоить больше, чем другие варианты водонагревателей.

Некоторые домовладельцы задаются вопросом, смогут ли они сэкономить деньги, купив нужный им блок и самостоятельно установив его. Независимо от того, устанавливаете ли вы бойлер или водонагреватель, вам следует нанять профессионалов HVAC, которые займутся установкой.В некоторых случаях вы можете аннулировать гарантию, пытаясь установить бойлер или водонагреватель самостоятельно. Когда вы нанимаете лицензированных специалистов для выполнения этой работы, вы можете быть уверены, что они установят устройство безопасно и в соответствии с государственными и местными строительными нормами.

Срок службы

По сроку службы бойлеры и водонагреватели похожи. Традиционные газовые котлы, как и стандартные водонагреватели, служат от 10 до 15 лет.

Если срок службы — ваша главная забота, вам следует выбрать качественный бойлер или водонагреватель и поддерживать его в хорошем состоянии.Помимо выполнения работ по техническому обслуживанию своими руками, при необходимости отдавайте свой котел или водонагреватель на профессиональное обслуживание. Еще одна вещь, на которую следует обратить внимание домовладельцам, которые особенно заботятся о долговечности, заключается в том, что безбаквальные водонагреватели часто имеют более длительный срок службы. При правильном уходе они, как правило, служат более 20 лет. Они могут прослужить исключительно долго, отчасти потому, что состоят из легко заменяемых частей.

Для замены не всегда нужно ждать, пока перестанет работать водонагреватель или бойлер.В некоторых случаях вы захотите заменить водонагреватель или бойлер, даже если он продолжит работать долгое время, потому что доступны более качественные и энергоэффективные модели.

Требуемое обслуживание

Давайте посмотрим, какие задачи по техническому обслуживанию вам необходимо решить с бойлером и с водонагревателем. Обе эти системы потребуют некоторого обслуживания, хотя водонагреватели, как правило, требуют немного меньшего обслуживания по сравнению с ними.

Чтобы продлить срок службы котла, вам потребуется:

  • Проверяйте его ежегодно, чтобы убедиться, что уровень воды там, где он должен быть, и нет утечек.
  • Регулярно очищайте все вентиляционные и дымоходные отверстия и при необходимости удаляйте известковый налет.
  • Полностью промывайте и очищайте систему каждые шесть месяцев.
  • Смазывайте все движущиеся части два раза в год.

Для водонагревателей, особенно с баками, периодически необходимо:

  • Осмотрите водонагреватель на предмет утечек или других проблем.
  • Выключив питание, проверьте свой водяной клапан, чтобы убедиться, что он останавливает поток должным образом.
  • Слейте воду из резервуара и избавьтесь от осадка, который осел внутри.

Узнайте о наших услугах по водонагревателям

Свяжитесь с нами Услуги по обслуживанию и установке домашнего климата для котлов или водонагревателей

Если вы живете в районе Центральной PA и хотите установить бойлер или водонагреватель, или если вам нужно профессиональное обслуживание вашей нынешней системы отопления, Home Climates может помочь. Мы проведем монтаж вашей системы отопления с впечатляющим уровнем навыков и заботы, которые наши клиенты ожидают от нашей команды технических специалистов.Мы даже можем выполнить более сложные установки, такие как перевод с нефти на газ.

Если вы хотите, чтобы ваш бойлер или водонагреватель был правильно установлен и обслуживался эффективно, вы можете положиться на домашний климат, чтобы выполнить свою работу правильно. Мы также можем помочь ответить на любые оставшиеся у вас вопросы о вариантах бойлера и водонагревателя и о том, что лучше всего подходит для вашей ситуации. Свяжитесь с Home Climates сегодня, чтобы получить оценку и начать работу.

Использование вашей системы отопления для нагрева воды

На этой фотографии косвенный водонагреватель — это большой резервуар слева.

Продолжая нашу серию о водяном отоплении, на этой неделе мы рассмотрим два варианта нагрева воды домашним центральным котлом. Сначала немного терминологии: котлы нагревают воду или производят пар для распределения в плинтусах или паровых радиаторах, в то время как печи нагревают воздух для распределения по каналам и регистрам. Интеграция водяного отопления со стандартной печью с горячим воздухом невозможна; если у вас есть печь, вам придется придерживаться автономного водонагревателя.

Идея использования бойлера для нагрева воды очень привлекательна.Вы можете обойтись только одной горелкой и для нагрева, и для горячей воды, так что меньше нужно обслуживать или ошибаться, и когда вы все равно отапливаете дом, для нагрева воды также не требуется много дополнительной энергии.

Существует два распространенных варианта использования домашнего бойлера для нагрева воды. Самый распространенный из них называется «безрезервуарный змеевик». Это относительно небольшой теплообменник, который подходит для газового или масляного котла. Они популярны у людей, использующих плинтус с горячей водой, потому что это недорогие варианты или модификации для стандартных бойлеров.Теплообменник с медным змеевиком проходит внутрь котла, и вода нагревается, когда течет через этот змеевик. Он очень похож на описанный на прошлой неделе «водонагреватель без резервуара», за исключением того, что источником тепла является ваш бойлер.

Проблема с водонагревателями без резервуаров заключается в том, что бойлер должен быть горячим, чтобы производить горячую воду. Зимой в холодном климате котел большую часть времени горячий, и может даже не потребоваться его разжигание для подачи горячей воды (из-за остаточного тепла в котле). Но летом котел меньше нагревается, а включение-выключение цикла для нагрева воды тратит много энергии.Для нагрева воды с использованием котла, работающего на жидком топливе, и змеевика без резервуара обычно используется от 200 до 300 галлонов масла в летние месяцы, а средняя эффективность в этот период может составлять всего 25%. Таким образом, водонагреватели без резервуара могут иметь смысл в зимние месяцы, но летом это не лучшая идея.

Другой основной вариант использования системы отопления для производства горячей воды — это установка водонагревателя с косвенным или косвенным нагревом. Это отдельный изолированный резервуар для воды, который нагревается горячей водой от газового или масляного котла.Резервуар косвенного нагрева обычно присоединяется к отдельной «зоне» в системе отопления. Одним из преимуществ этого варианта является то, что в теплое время года котел должен лишь время от времени запускаться для нагрева воды в косвенном баке. Поскольку вода в резервуаре остается «термически стратифицированной» (горячая вода находится наверху, откуда она поступает в душ или посудомоечную машину), вы можете набирать горячую воду из резервуара несколько раз, прежде чем бойлер включится для нагрева воды. в баке.

Еще один плюс в том, что, поскольку на резервуаре для хранения нет горелки, вы можете обернуть его дополнительной изоляцией, не беспокоясь о подаче воздуха или вентиляции (как в случае с газовым водонагревателем накопительного типа).

Обратной стороной водонагревателей косвенного нагрева является их стоимость. Хороший, скорее всего, будет стоить более 1000 долларов, включая установку дополнительной зоны на системе отопления. Это намного дороже, чем безбаковый змеевик или обычный газовый или электрический водонагреватель накопительного типа.

Интересно, что оба вида встроенных водонагревателей могут помочь поддерживать ваш котел в хорошем рабочем состоянии. Если ваш котел находится в подвале, который остается довольно влажным в летние месяцы, то его периодическое возгорание — как это происходит с безрезервуарным змеевиком или косвенным водонагревателем — рекомендуется многими подрядчиками по отоплению как способ минимизировать коррозию.Это была одна из причин, по которой мы установили водонагреватель косвенного нагрева, когда десять или двенадцать лет назад мы установили у себя дома бойлер Buderus. В противном случае я бы, вероятно, остановился на автономном электрическом водонагревателе, который мы использовали, используя непиковое электричество, до установки системы центрального отопления (подробнее о непиковом электрическом нагреве воды в будущей колонке).

Некоторые люди предпочитают использовать водонагреватель без резервуара в зимние месяцы, а затем переходить на автономный электрический или газовый водонагреватель летом.За исключением возможных проблем с коррозией котла во влажных подвалах, это может быть хорошим компромиссом. Проконсультируйтесь с вашим подрядчиком по отоплению или водопроводчиком по поводу этих различных вариантов для вашей конкретной ситуации.

Консультации — Инженер по подбору | Котельные системы: экономика и эффективность

При проектировании системы водяного отопления все компоненты должны работать вместе, чтобы достичь максимальной эффективности системы при минимальных первоначальных затратах.

На водяное отопление приходится от 40% до 50% рынка, и хотя неконденсирующие котлы используются в течение десятилетий, а инженеры и операторы установок знают, как их проектировать, определять, обслуживать и эксплуатировать, популярность конденсационных котлов неуклонно растет. за прошедшие десять дней.По данным Института кондиционирования, отопления и охлаждения, только в 2011 году продажи выросли на 20% по сравнению с предыдущим годом. Это связано с тем, что сезонный КПД, который представляет собой общую эффективность котла за весь сезон, для сегодняшних котлов без конденсации составляет примерно от 70% до 75% по сравнению с 84% до 92% для новых конденсационных котлов.

Но добиться такой высокой эффективности в полевых условиях — непростая задача. Компоненты и конфигурация системы, температура наружного воздуха, размер оборудования и поддержка производителя — все это определяет эффективность котельной системы в режиме реального времени.

От традиционных котлов без конденсации до современных конденсационных котлов и гибридных конфигураций, в которых используются как конденсационные, так и неконденсирующие котлы, у специалиста есть ряд вариантов при выборе подходящей системы водяного отопления для каждого применения.

Котлы без конденсации

Традиционный котел без конденсации должен работать без конденсации дымовых газов внутри сосуда высокого давления. Это может быть шотландский котел морского типа (часто называемый «жаротрубным котлом»), гибкая водяная труба, топка или чугун.Эти котлы используются в коммерческих, медицинских и образовательных учреждениях для отопления и оцениваются по мощности котла, при этом одна единица мощности котла равна 33 475 БТЕ / час. Котлы без конденсации обычно работают на природном газе в качестве основного топлива и мазуте №2 в качестве вторичного топлива.

Коррозия на стороне возгорания возникает, когда дымовые газы охлаждаются ниже точки росы и вступают в контакт с сосудом высокого давления из углеродистой стали. Во избежание коррозии системы отопления должны быть спроектированы таким образом, чтобы обеспечивать минимальную температуру возвратной воды в котел.(Примечание: важно проверить температуру обратной воды в документации производителя, чтобы избежать коррозии.) Все нагревательные компоненты должны быть выбраны для работы с минимальной температурой подаваемой воды 170 F, предполагая перепад температур 20 F на линиях подачи и обратной воды. .

Котлы конденсационные

Хотя конденсационные котлы приобрели популярность с момента их дебюта на рынке США более десяти лет назад, их производительность в ближайшие годы будет улучшаться.Инженеры, которые их выбирают, могут выбирать из стольких разных производителей с разным дизайном и качеством материалов, что иногда им может быть трудно указать конденсационные котлы, которые должны быть одинаковыми по конструкции и конструкции в процессе конкурентных торгов. При выборе конденсационных котлов можно задать следующие вопросы: Какие виды технического обслуживания доступны инженерам предприятия? Как компоненты соединяются? Насколько легко будет заменить эти детали при необходимости для поддержания оборудования и желаемой эффективности? Могут ли все указанные котлы работать на общем дымоходе? Совместим ли главный контроллер всех указанных котлов с BAS?

Хотя конденсационные котлы в настоящее время имеют ограниченную теплопроизводительность по сравнению с неконденсирующими котлами, производители будут продолжать улучшать эту функцию в ближайшие годы, и по мере совершенствования технологии конденсационный котел станет лучшим выбором для систем водогрейных котлов в будущем.

Конденсационные котлы работают, позволяя водяному пару дымовых газов менять фазу и конденсироваться из продуктов дымовых газов. Фазовый переход происходит на поверхностях нагрева теплообменника, обеспечивая дополнительную энергию, в то время как скрытое тепло передается воде внутри теплообменника и, следовательно, увеличивает эффективность котла. Конденсационные котлы должны быть изготовлены из коррозионно-стойких материалов по всей камере сгорания и теплообменнику.

На рис. 1 из главы 31 Руководства ASHRAE 2008 г., посвященной котлам, показано влияние температуры воды на входе на КПД котла, точку росы и диапазон конденсации.По мере снижения температуры обратной воды в котел КПД котла увеличивается.

За последнее десятилетие большое количество производителей разработали новые котлы, которые могут работать в конденсационном режиме и, следовательно, обеспечивать более высокий КПД. Эти котлы могут быть жаротрубными, водотрубными, чугунными или алюминиевыми.

Вначале стоимость конденсационных котлов выше, чем у традиционных неконденсатных котлов. Поэтому задача, стоящая перед проектировщиком, состоит в том, чтобы температура обратной воды в котле оставалась ниже 130 F; в противном случае КПД котла падает и конденсационный котел работает в режиме без конденсации.

Как показано на Рисунке 1, при температуре обратной воды системы 130 F конденсационные котлы имеют КПД примерно 87%, но этот КПД может достигать 98% при температуре обратной воды 60 F. В дополнение к увеличению котла КПД, более низкая температура подаваемой и обратной воды также снизит тепловые потери в контуре трубопроводов, а в условиях низкой нагрузки управляемость может быть улучшена за счет более высоких галлонов в минуту на регулирующих клапанах.

Конденсат, образующийся как в котле, так и в трубопроводе дымовых газов с новыми конденсационными котлами, следует удалять в соответствии с местными нормами и правилами.Условия отвода конденсата в общественную канализацию устанавливаются местными властями. Обычно в сливную трубу следует добавлять систему нейтрализации, чтобы повысить pH конденсата. Средство нейтрализации следует периодически заменять по мере необходимости.

На рис. 2 показана система отопления, обслуживающая змеевики системы кондиционирования воздуха, змеевики повторного нагрева с регулируемым объемом воздуха (VAV) и панели лучистого отопления. Система включает четыре конденсационных газовых котла, соединенных параллельно, каждый со специальным насосом постоянного объема как часть первого контура.Вторичный контур состоит из двух насосов, каждый с частотно-регулируемым приводом (VSD), воздухоотделителем и расширительным баком.

Насколько конденсационные котлы вписываются в конструкцию котельных систем и работают в конденсационном режиме, зависит от температуры обратной воды. Следовательно, инженер-проектировщик должен выбирать потребителей тепла таким образом, чтобы система могла выдерживать дневную расчетную нагрузку от 140 до 150 F. Однако это увеличивает стоимость проекта, и проектировщику, возможно, придется немного пожертвовать эффективностью. снизить первоначальную стоимость.

Для достижения максимальной эффективности и продолжительности работы системы, средства управления системой конденсационного котла должны включать следующее:

  • Главный контроллер управления котлом: Главный контроллер управляет котлами и регулирует скорость горения для достижения максимальной эффективности котла. Контроллер также будет чередовать ведущие / отстающие / резервные котлы по расписанию, чтобы распределить часы работы. Эта функция также может выполняться BAS. На Рисунке 3 показано увеличение КПД котла при уменьшении мощности сжигания, при этом все другие переменные остаются постоянными.
  • Вход температуры наружного воздуха (OAT): Уставка температуры подачи горячей воды должна быть сброшена на основе температуры наружного воздуха для экономии энергии и снижения температуры воды, возвращаемой в котлы. Хотя эта стратегия наиболее распространена, когда существует прямая корреляция между OAT, нагрузкой, температурой подаваемой воды и поставленной мощностью, появление систем прямого цифрового управления привело к появлению других подходов. Одним из наиболее распространенных является подход «подстройка и реагирование», при котором температура подаваемой воды снижается до тех пор, пока один или несколько клапанов повторного нагрева не откроются почти полностью.Если один или несколько клапанов фактически полностью открываются, температура подаваемой воды немного повышается, пока вы не вернетесь к одному или нескольким клапанам, которые почти — но не полностью — открыты.
  • Датчик наружного воздуха может быть подключен напрямую к главному контроллеру котла, или логика сброса может находиться в BAS с выходом уставки температуры подаваемой воды на главный контроллер котла. Большинство конденсационных котлов работают с природным газом в качестве основного и пропаном в качестве вторичного источника топлива.Есть один-два производителя, у которых есть установки, которые могут работать на природном газе и мазуте №2.

Если объект или его конструкция требует, чтобы конденсационные котлы работали с пропаном в качестве вторичного источника топлива, важно проверить местные нормы; некоторые могут ограничить объем хранилища пропана (например, как в городе Чикаго), в то время как другие муниципалитеты могут разрешить хранение пропана вне здания.

Как конденсационные, так и неконденсирующие котлы сконструированы в соответствии со стандартами ASME по котлам и сосудам под давлением, раздел IV, а элементы управления и топливная арматура для обоих котлов должны соответствовать стандартам ASME CSD-1 и UL.К этим установкам также применяются другие нормы, такие как NFPA 54, Национальный кодекс по топливному газу.

Инженер-проектировщик должен рассмотреть требования страхового андеррайтера объекта на случай, если они не соответствуют применимым кодексам, чтобы найти взаимоприемлемые точки соприкосновения.

Гибридные системы отопления

Гибридная система, содержащая как котлы без конденсации, так и конденсационные, может использоваться, когда владелец пытается снизить начальные затраты, а также хочет повысить эффективность эксплуатации.

На рис. 4 показана гибридная система отопления, обслуживающая нагревательный змеевик вентиляционной установки, змеевик повторного нагрева VAV и излучающие потолочные панели. Потребители тепла выбираются для удовлетворения расчетной дневной нагрузки с температурой подаваемой воды от 180 до 190 F и температурой обратной воды от 150 до 160 F. Котлы без конденсации подключены параллельно как часть первичного контура, каждый с отдельным насосом, в то время как конденсационные котлы подключены параллельно как часть вторичного контура, каждый из которых имеет отдельный насос. Два распределительных насоса, каждый с приводом с регулируемой скоростью, обслуживают потребителей тепла.

Когда требуемая температура подаваемой воды в системе составляет от 180 до 190 F, что слишком высоко для конденсации конденсационных котлов, система будет работать с менее дорогими котлами без конденсации.

На основании OAT необходимо отрегулировать температуру воды в системе. Когда на улице относительно тепло, температура подаваемой воды может быть снижена, и система может поддерживать проектные условия помещения с более низкой температурой подаваемой воды, в течение которых конденсационные котлы будут работать в конденсационном режиме, а вода будет циркулировать только через вторичный контур.

Управление гибридной системой отопления сложнее, чем управление системой отопления с неконденсирующими или конденсационными котлами. Необходимо постоянно контролировать температуру воды в системе, чтобы определить, какой котел следует включить. Для достижения максимальной эффективности системы средства управления должны включать следующее:

  • Главный контроллер управления котлом: Главный контроллер управляет котлами и регулирует скорость горения для достижения максимальной эффективности котла.Контроллер также будет чередовать ведущие / отстающие / резервные котлы по расписанию, чтобы распределить часы работы. Эту функцию также может выполнять BAS.
  • Вход температуры наружного воздуха: Уставка температуры подачи горячей воды должна быть сброшена на основе OAT для экономии энергии. Датчик наружного воздуха может быть подключен напрямую к главному контроллеру котла, или логика сброса может находиться в BAS с выходом уставки температуры подаваемой воды на главный контроллер котла. Диапазон графика сброса следует выбирать таким образом, чтобы он совпадал с условиями работы конденсационного и неконденсирующего котла.
  • Автоматические стопорные клапаны для переключения между конденсационным и неконденсирующим режимами работы котла: Автоматические стопорные клапаны будут работать как двухпозиционные для переключения между конденсационным и неконденсирующим режимами работы. OAT следует использовать, чтобы определить, когда следует переключаться между режимами работы с конденсацией и без конденсации.

Несмотря на то, что гибридная система отопления может снизить начальные затраты на систему отопления, инженеры по эксплуатации предприятия должны пройти специальную подготовку по рабочим различиям между режимами работы с конденсацией и без конденсации.

Два позиционных клапана, показанные на рисунке 4, также можно использовать в режиме регулирования для достаточно быстрого прогрева контура котла без конденсации, минимизируя время конденсации в котле во время разогрева; он также может минимизировать вероятность теплового удара, постепенно смешивая более холодную возвратную воду с контуром котла.

Что дальше?

В то время как высокая эксплуатационная эффективность конденсационных котлов будет определять их будущую спецификацию, неконденсирующие котлы будут по-прежнему использоваться в модификациях, где возникают проблемы устаревшего дизайна и где стоимость является основным фактором, до тех пор, пока более высокая эксплуатационная эффективность не будет требоваться в соответствии с новыми кодексами использования энергии.А пока гибридные системы станут промежуточным звеном для экономного и экономного владельца здания.


Табризи — вице-президент компании Environmental Systems Design и имеет более чем 25-летний опыт проектирования механических решений для фармацевтических предприятий, научно-исследовательских лабораторий, предприятий пищевой промышленности и коммерческих зданий. Как инженер проекта, он тесно сотрудничает с другими руководителями дисциплин, чтобы установить и реализовать проектные требования, графики и параметры бюджета.

различных типов котлов | Паровой и водогрейный котел | Как работают электрические, газовые и масляные котлы | Разновидности котельных систем отопления

Независимо от того, хотите ли вы установить котел в своем доме, вам нужно знать, какой тип котла установлен в доме, который вы хотите купить, или просто хотите узнать больше о своем собственном бойлере Hot Point Heating И кондиционер здесь, чтобы помочь. Системы котельного отопления бывают разных категорий и разновидностей, каждая из которых обладает отличительными характеристиками, которые лучше всего подходят для уникальных целей.

Котел паровой

Как водогрейные, так и паровые котлы используют теплообменник в качестве инструмента для нагрева воды и ее распределения по трубопроводной системе, соединенной с радиаторами по всему дому. Паровые котлы работают за счет использования давления и силы тяжести для подачи горячего пара к радиаторам и цикла охлажденной конденсации обратно в котел для повторного нагрева. Процесс работает как таковой:

  1. Котел частично заполнен водой.
  2. Вода нагревается и превращается в пар.
  3. Давление в системе увеличивается.
  4. Пар поднимается по трубам вверх в радиаторы.
  5. При повышении давления в радиаторах открывается вентиляционное отверстие.
  6. Когда пар достигает вентиляционного отверстия, оно закрывается.
  7. Головка радиатора излучает тепло в комнату.
  8. Пар охлаждается и конденсируется в воду.
  9. Охлажденная вода возвращается в котел для повторного нагрева.

Паровым котлам необходим предохранительный клапан и отсечка по низкому уровню воды.Большинство паровых котлов имеют ручной клапан, позволяющий при необходимости добавлять воду в систему. Следите за указателем уровня воды, чтобы поддерживать необходимый уровень воды. Всегда внимательно следите за системой отопления вашего котла и выполняйте техническое обслуживание котла своими руками, чтобы поддерживать его в хорошем рабочем состоянии.

Стук может указывать на неисправность в системе. Свяжитесь с нашими специалистами по ремонту котлов, если у вас возникнут проблемы с паровым котлом.

Водогрейный котел

Водогрейные системы отопления зависят от давления, объема и температуры, чтобы обеспечить эффективное и безопасное нагревание радиаторов в вашем доме.Он использует один или несколько насосов для циркуляции нагретой воды по дому. Вот как работают водогрейные котлы:

  1. Термостат требует тепла.
  2. Срабатывает масляная или газовая горелка, нагревая воду в бойлере.
  3. Насосы либо начнут перекачивать воду через систему, либо будут ждать, пока вода не нагреется до желаемой температуры.
  4. Нагретая вода расширяется. Лишний объем направляется в расширительный бачок.
  5. Тепло исходит от горячей воды в радиаторах.
  6. Вода остывает.
  7. Охлажденная вода возвращается в котел самотеком или отдельным насосом.
  8. Охлажденная вода возвращается в котел для повторного нагрева.

Следует отметить, что водогрейные котлы — это не то же самое, что водонагреватели. Водонагреватели нагревают воду для душа, посудомоечной машины или водопроводной воды. Водогрейные котлы можно использовать для нагрева водопроводной воды в отдельном баке, но вода для нагрева радиаторов и для нагрева водопроводной воды хранится отдельно.

Газовый котел

Газовые котлы работают на природном газе, который перекачивается по газопроводу, проходящему под домом, по трубопроводу от прилегающей дороги. В сельских газовых котлах иногда используется пропан из большого резервуара, расположенного за пределами дома, поскольку в большинстве сельских районов нет магистрального газопровода.

Природный газ регулируется датчиком температуры и термопарой для минимизации расхода топлива. Газ используется для поддержания горения контрольной лампы, которая нагревает нагревательные змеевики в бойлере, передавая тепло воде в резервуаре.

Электрокотел

Электрические котлы не используют ископаемые виды топлива, такие как газ или нефть, для обеспечения теплом вашего дома. Электрические котлы остаются очень популярными, потому что они чрезвычайно эффективны и экологичны. Выхлопные газы не уносят ценное тепло в атмосферу. У них нет потребности в магистральном газе или топливе, что выгодно для сельских пользователей. Затраты на установку ниже, а электрические котлы тише и занимают меньше места.

Но это еще не все подливка.Электрокотлы имеют следующие недостатки:

  • Электроэнергия в основном вырабатывается угольными, газовыми и нефтяными электростанциями, что частично сводит на нет немедленную «зеленую» привлекательность
  • Стоимость электроэнергии выше, чем природного газа или нефти
  • Может не иметь достаточно большого резервуара для больших участков
  • Отключение электроэнергии означает, что у вас нет тепла!

Масляный котел

Жидкотопливные котлы (иногда называемые масляными котлами) — это водные отопительные системы, работающие на жидком топливе.Они чаще встречаются в сельских районах страны с более ограниченным доступом к природному газу. Отдельный масляный бак, часто содержащий топочный мазут, смешанный с домашним биодизелем, закачивает смесь в масляный бойлер, чтобы нагреть воду внутри и направить горячий воздух или воду по трубам в вашем доме.

Старые котлы на жидком топливе могут быть очень энергоэффективными. Если ваш масляный котел имеет естественную тягу, постоянное запальное освещение или тяжелый теплообменник, он, вероятно, не очень безопасен для окружающей среды.Хотя возможно дооснащение, вам необходимо подумать о полной замене устройства. Если вам нужна помощь в выборе того, что для вас более рентабельно, специалисты по ремонту котлов Hot Point Heating & Cooling всегда готовы ответить на ваши вопросы.

Конденсационный котел

В конденсационных котлах

используются два отдельных теплообменника: один для нагрева воды перед ее выходом в радиаторы, а другой для повторного нагрева воды, возвращающейся из трубопроводов в доме. Конденсационные котлы используют потенциал энергии выхлопных газов для предварительного нагрева возвратной воды в котел.В результате значительно повышается энергоэффективность по сравнению с аналогом без конденсации.

Для получения дополнительной информации о конденсационных котлах и их многочисленных преимуществах обратитесь к нашему руководству по принципу работы конденсационных котлов.

Юго-Восточный Висконсин Эксперты по котлам предоставляют круглосуточные услуги экстренной помощи

Специалисты по ремонту котлов в Hot Point Heating & Air Conditioning знают вашу котельную систему и принципы ее работы. Независимо от того, какие подозрительные стуки, удары или протечки вы обнаружите, доверяйте нашим специалистам по HVAC, которые быстро прибудут на место и обеспечат своевременный ремонт.

Наши фиксированные цены гарантируют, что вы не заплатите ни копейки сверх указанной вами суммы. На юго-востоке Висконсина вы не найдете более надежной службы HVAC.

Свяжитесь с сервисными специалистами Waukesha HVAC сегодня для установки или ремонта систем водяного отопления.

Какой водонагреватель для ГВС самый эффективный?

Существует множество способов подачи горячей воды в дом. Если вы заменяете существующий водонагреватель, использование того же типа системы, которая существует в настоящее время, может быть, а может и не быть вашим лучшим вариантом.Итак, какой водонагреватель самый эффективный для вашего дома? Есть много вещей, которые нужно учесть. Профессиональный подрядчик по сантехнике или отоплению сможет предложить хорошее предложение, основанное на вашем доме и ваших потребностях. Вы можете найти на нашем сайте подрядчика по отоплению в вашем районе.

Наиболее распространенные типы водонагревателей:

  • Водонагреватели резервуарного типа (электрические, газовые или масляные)
  • Бесконтактные водонагреватели по запросу или «проточные»
  • Водонагреватели косвенного нагрева, подключенные к котлу

У всех водонагревателей одна задача: нагреть воду, которая используется для душа, раковины, посудомоечных и стиральных машин.Водонагреватели являются частью водопровода. Если ваш дом оборудован бойлером, он обеспечивает теплом ваш дом с помощью гидравлической системы. Котлы являются частью системы отопления. Водонагреватели и бойлеры — это два разных прибора, которые обслуживают две отдельные системы. Однако есть котлы, предназначенные для отопления дома и горячего водоснабжения. Эти котлы известны как комбинированные котлы, и мы обсудим их в следующей статье.

Если в вашем доме нет или не будет системы водяного отопления, вы можете установить только бак типа или безбаковый водонагреватель.Баковые и безбаковые водонагреватели имеют свои достоинства и недостатки.

Если у вас есть бойлер и система водяного отопления, у вас есть возможность установить водонагреватель косвенного нагрева, который использует бойлер в качестве источника тепла. Специалисты по отоплению могут называть эти водонагреватели «косвенными» или «боковыми» резервуарами.

В рамках данной статьи мы предположим, что у вас есть система водяного отопления и вы взвешиваете решение добавить косвенный резервуар к существующей системе отопления или приобрести водонагреватель без резервуара в дополнение к вашей гидравлической системе.

Преимущества и недостатки безбаквальных водонагревателей

Водонагреватели без резервуара, компактные по размеру, занимают меньше места, чем водонагреватели резервуарного типа. Фактически, из-за своего небольшого размера безбаквальные водонагреватели можно монтировать на стене. Кроме того, обеспечивая горячую воду только тогда, когда она необходима, водонагреватели без резервуаров тратят меньше воды и исключают потери в режиме ожидания, связанные с поддержанием бака горячей водой.

Недостатки безбаквальных водонагревателей включают потенциальную нехватку горячей воды для семей, которые принимают несколько душевых и одновременно используют приборы, потребляющие горячую воду.Другой недостаток заключается в том, что электрические водонагреватели без резервуаров требуют умеренно высокого потребления электроэнергии, что приводит к более высоким затратам на электроэнергию. Если безбаковый водонагреватель работает на газе, в устройстве может быть контрольная лампа, которая также может тратить энергию. Кроме того, как и в бойлере, в безрезервуарных водонагревателях необходимо обеспечить надлежащую вентиляцию. Установка безбаквального водонагревателя в дополнение к бойлеру означает, что вашему установщику потребуется проложить дополнительную газовую линию и сделать еще одно отверстие в стене или потолке для вентиляции водонагревателя.Наконец, высокоэффективные водонагреватели без бака требуют регулярного обслуживания и производят кислый конденсат, который необходимо надлежащим образом утилизировать.

А как насчет косвенных водонагревателей?

Водонагреватели косвенного нагрева работают вместе с бойлером, обеспечивая практически безграничное горячее водоснабжение. У них более высокая скорость восстановления, чем у конкурирующих водонагревателей в виде резервуаров, что обеспечивает достаточное количество горячей воды, когда она вам нужна для активного образа жизни.

Как работает водонагреватель косвенного нагрева? На самом деле это довольно просто. Ваш котел нагревает воду и разносит ее по дому, чтобы отапливать дом. Добавив дополнительную зону в гидравлическую систему, котел может также направлять тепло в бак косвенного нагрева. Резервуар непрямого действия — это, по сути, хорошо изолированный сосуд с нагревательной спиралью внутри. Вода из котла циркулирует через нагревательный змеевик, который нагревает накопленную воду для бытовых нужд. Баки косвенного действия не имеют электрического элемента и не требуют дополнительной вентиляции.

Установка косвенного водонагревателя легко выполняется во время установки бойлера или в качестве дополнительной опции позднее. Вы также можете добавить косвенный бак в свою котельную систему независимо от топлива, которое использует ваш котел. Как и все водонагреватели, косвенные баки бывают самых разных размеров. Емкость хранилища выбирается исходя из количества горячей воды, используемой в доме.

Не все танки непрямого действия одинаковы!

Основными факторами, определяющими качество и эффективность косвенного водонагревателя, являются: A) способность противостоять коррозии и B) уровень изоляции устройства.

Главный враг любого водонагревателя — жесткая и / или агрессивная вода. Качество воды по стране сильно различается, но чем хуже качество воды в районе, тем короче срок службы водонагревателя.

Хорошая или плохая изоляция водонагревателя непрямого действия является важным фактором, влияющим на эффективность системы ГВС. Чем больше теплоизоляция на баке, тем меньше у него «потерь тепла в режиме ожидания», что означает меньшие затраты на электроэнергию.

Преимущество термопластов и гидростона

Способность противостоять коррозии и потребность в высоком уровне эффективности были двумя основными соображениями для U.С. Котельная Компания. Высокоэффективные водонагреватели косвенного нагрева Alliance SL и Alliance LT превосходны в обеих областях.

Alliance SL (что означает «облицованный камнем») был разработан и построен специально для борьбы с жесткой водой. Концепция резервуаров для воды с «облицовкой из камня» не нова и на протяжении веков успешно борется с коррозией. В Новой Англии, регионе, подверженном очень кислой воде, резервуары с каменной облицовкой являются нормой. На самом деле, не редкость найти такой, который работает более 30 лет!

Что делает Alliance SL уникальным, так это сама облицовка Hydrastone.Эта 1/2 ”футеровка резервуара, состоящая из запатентованного материала, похожего на цемент, защищает внешнюю сталь резервуара от коррозионного воздействия воды. Когда вода изначально попадает в резервуар, она навсегда впитывается в облицовку гидростона. Эта вода теряет кислород и становится инертной, некоррозионной водой, которая затем действует как защитная стена между горячей водой и стальным резервуаром. Этот уникальный процесс и конструкция делают водонагреватели Alliance SL отличным выбором для систем горячего водоснабжения.

В Alliance LT используется запатентованная футеровка резервуара из термопласта с двойной связкой. Вкладыш из термопласта также может справляться с агрессивными водными условиями за счет постоянного пополнения и восстановления баланса уровней антиоксидантов по всему резервуару для хранения. Конструкция из термопласта означает, что резервуар не ржавеет, а двойная облицовка гарантирует, что резервуар будет продолжать работать в течение длительного срока службы.

Hydrastone и футеровка из термопласта делают Alliance SL и Alliance LT настолько прочными, что на каждое устройство дается бесплатная 10-летняя гарантия!

Эффективность за счет изоляции

Как упоминалось ранее, плохо изолированные водонагреватели и баки косвенного нагрева снижают эффективность из-за потерь тепла в режиме ожидания.В Alliance SL и Alliance LT используется двухдюймовый слой плотной изоляции из пенопласта. Толстый слой изоляции сводит к минимуму потери тепла в режиме ожидания, экономя конечным потребителям значительные затраты на электроэнергию!

Другие преимущества косвенного водонагревателя

В отличие от многих водонагревателей, Alliance SL и Alliance LT не имеют анодных стержней, которые обычно используются для предотвращения коррозии внутри резервуара. Использование анодных стержней может привести к тому, что водопроводная вода будет пахнуть тухлыми яйцами, и эти жертвенные стержни требуют регулярной замены.

Конструкция нагревательного змеевика внутри Alliance SL и Alliance LT дает водонагревателям один из самых быстрых показателей регенерации в отрасли. Пресная вода поступает в резервуар сверху через диффузор, который направляет воду в нижнюю часть резервуара. Перфорированный диффузор направляет холодную воду на 360 градусов через нагревательный змеевик. Таким образом, самая холодная вода напрямую контактирует с самой горячей поверхностью. Доказано, что эта уникальная конструкция сокращает время восстановления более чем на 15 процентов! Быстрое движение воды через змеевик также уменьшает накопление минералов на змеевике.

Для простоты обслуживания все соединения змеевика расположены в верхней части бака. Если змеевик когда-либо потребуется снять для очистки, его можно вытащить из верхней части устройства, не сливая воду из бака. В конечном итоге это снизит затраты на обслуживание.


Резервуары Alliance SL и Alliance LT производятся в Америке и предлагают долговечные, устойчивые к коррозии варианты для нагрева воды для бытового потребления. Для получения дополнительной информации см. Литературу с данными о продукте .

Нагреватель горячего водоснабжения | Коммерческие газовые водонагреватели Ruud

Водонагреватели для горячего водоснабжения предназначены для применений, требующих больших затрат и больших объемов хранимой горячей воды.

Водонагреватели

Ruud для горячего водоснабжения разработаны для обеспечения горячего водоснабжения различных коммерческих приложений при использовании вместе с накопительным баком соответствующего размера. . Выбирайте из моделей с тепловым КПД 82%, которые варьируются от 136 000 до 1826 000 БТЕ / ч и имеют максимальную температуру 180 градусов по Фаренгейту.Применения включают внутреннюю или внешнюю установку, а также использование с циркуляционным насосом или без него.

Надежная конструкция теплообменника Теплообменник, полностью состоящий из меди, представляет собой одноблочную прямоточную конструкцию с плавающим возвратным коллектором, устойчивым к тепловому удару.

Блок управления энергосберегающим насосом
Блок управления энергосберегающим насосом — это электрическое устройство, которое позволяет оператору устанавливать желаемое время работы насоса после отключения водонагревателя.При управлении энергосберегающим насосом насос водонагревателя запрограммирован на продолжение работы в течение оптимального периода времени, чтобы поглощать остаточное тепло из камеры сгорания и использовать его в системе.

Компактная конструкция
Конструкция с малой массой водонагревателя обеспечивает значительную экономию в весе и кубе по сравнению с большинством водонагревателей из чугуна, стальных труб и накопительных водонагревателей, что делает его идеальным для установки на крыше и в тесных помещениях.

Искра-пилот (IID)
Эта система входит в стандартную комплектацию всех моделей для минимальной потери тепла.

Чугунные коллекторы с стекловолокном
Эти коллекторы подходят для любых агрессивных водных условий. Модели GBBP / GBB136 имеют бронзовые коллекторы.

Технические характеристики

  • 136,000 — 1,826,000 БТЕ / час.
  • Тепловой КПД 82%
  • Внутренние и внешние установки
  • Сертифицировано для максимального рабочего давления 160 фунтов на квадратный дюйм

Справочник по энергии Подробные сведения

Сертификаты

Документы

Подогреватели горячего водоснабжения

Гарантии

Бак — 1 год

Детали — 1 год

Теплообмен — 5 лет

KwikComfort ® Финансирование может сделать вашу покупку еще проще.
Ruud позволяет легко найти вариант финансирования, который подходит вам! Благодаря множеству доступных опций и преимуществ, KwikComfort Financing — лучший способ получить домашний комфорт без ожидания.

  • Приложения — это просто Мы поможем вам избежать длительных контрактов, головной боли и неприятностей.
  • решений о выдаче кредита KwikВы получите ответ на свое заявление в течение нескольких минут.
  • Быстрый кредит на будущее Финансируйте свое оборудование Ruud и все, что вы хотите добавить позже.
  • Сниженные проценты / фиксированные платежи Получайте низкие проценты и фиксированные ежемесячные платежи, пока покупка не будет оплачена.
  • Минимальный ежемесячный платеж Воспользуйтесь преимуществами удобных ежемесячных платежей, соответствующих вашему бюджету.
  • Отсроченные проценты / отсутствие процентов Наслаждайтесь беспроцентными платежами, если остаток выплачен в установленный срок.

Водогрейные котлы — HVAC Hydronic Heating Systems # 1 Качество


Водогрейные котлы — HVAC Hydronic Heating — Люди, которые используют бойлеры в качестве основного источника тепла, сообщают, что им нравится вид тепла, которое обеспечивает котел, независимо от того, у них есть паровой водогрейный котел.Если вы думали, что существует только один тип тепла, возможно, вам стоит пересмотреть свое мнение. Все, что вам нужно сделать, это добавить прилагательные в начало слова тепла. Есть:
  • Сухой жар
  • Влажный тепло
  • Сквозной тепло
  • Равномерное тепло
  • Неравномерное тепло

Тепло котла даст вам равномерное тепло без сквозняков. Это противоположно сквозняку, неравномерному нагреву, который обеспечивают некоторые тепловые насосы и системы с принудительной подачей воздуха.

Водогрейные котлы

Все мы знаем, что очень важно иметь хорошие методы профилактического обслуживания и регулярные настройки системы.Есть много разных комбинаций и конфигураций. Существуют газовые или масляные котлы, а также их комбинация с комбинированными горелками. Котел — это просто сосуд под давлением , в котором вода нагревается, чтобы обеспечить тепло для чего-либо.

Бывают котлы низкого и высокого давления. Есть паровые и водогрейные котлы. Основное внимание на этой странице уделяется не системам или типу топлива, используемому для нагрева воды, а механике работы контуров и регулированию подачи горячей воды и пара в паровых системах низкого давления.Многие из тех же средств управления, которые используются в системах газовых котлов и системах масляных котлов, аналогичны элементам управления, используемым в печах и водонагревателях. Обратитесь к странице печи для получения дополнительной информации о контроле газа.

Системы могут быть как с горячей водой, так и с паром, и системы трубопроводов различны для каждого типа. В системе горячего водоснабжения используется циркуляционный насос для циркуляции горячей воды , в то время как паровая система использует свое давление для циркуляции пара по всей системе. У них также есть похожие и разные элементы управления.Какая бы система у вас ни была, High Performance HVAC предложит советы по обслуживанию для каждого типа системы.

Управление водогрейными котлами

Нижеследующее больше предназначено для управления коммерческими котлами, а не для управления котлами в жилых домах. Подробнее о бытовом котле, управлении, смотрите в нашей статье о последовательности работы котла.

Есть много способов управления котлом, и управление может быть многоуровневым. Например: когда многие люди говорят о контроле, они говорят о местном контроле.Котел с сухим сжиганием очень опасен, и очень важно поддерживать необходимый уровень воды в самом котле. Эти местные органы управления могут быть настроены на автономную работу для поддержания желаемых уставок, и некоторые котлы действительно работают автономно в этом режиме.

Прямое цифровое управление и водогрейные котлы

Еще один более сложный уровень управления вступает в игру с добавлением прямого цифрового управления (DDC). Управление DDC предлагает стратегии управления, которые ограничены только воображением и оборудованием.Управление DDC, отдельная система, особенно хорошо подходит для управления многоступенчатым режимом для опережения / запаздывания, опережения / запаздывания с помощью поддержки спроса (управление нагрузкой по запросу), чередования нескольких насосов горячей воды / последовательности работы и услуг горячего водоснабжения .

Кроме того, DDC control предлагает множество функций мониторинга и сбора данных, на сбор и распространение которых вам в противном случае пришлось бы потратить много человеко-часов. Аквастат обычно управляет бытовыми котлами, но коммерческие котлы, особенно котлы большей мощности, используют другие, более сложные системы управления.

Следующие описания органов управления относятся только к местному управлению. Органы местного управления обычно встраиваются в систему прямо с завода, в зависимости от технических характеристик системы и требований заказчика к эффективности.

Последовательности управления для водогрейных котлов

У нас много других связанных страниц, касающихся котлов, средств управления котлами и компонентов котла.

  • Многокотельная ступень — это когда несколько котлов включаются и выключаются по запросу. Несколько чугунных котлов — главные кандидаты для этой опции.Для этого типа управления доступны электромеханические или полупроводниковые элементы управления. Твердотельные регуляторы измеряют дельта-Т подачи и возврата и регулируют котлы на основе разницы. Другие факторы при подготовке к спросу включают график сброса.
  • Плавное регулирование — по запросу эта система ограничивает количество топлива и воздуха в горелке. Он варьирует мощность своего котла от слабого до сильного и все, что между ними, в зависимости от конкретных входных температур, которые определяют спрос, например, дельта T.
  • Двухпозиционное регулирование — Котел включается, сразу переходит в режим сильного пламени и остается там до тех пор, пока не будет достигнута заданная уставка.
  • Повышение / Понижение — с этим регулятором котла у вас есть две, три или более мощности, которые меняются в зависимости от потребности в тепле. Обычно от слабого до сильного или слабого, среднего и сильного.
  • Oxygen Trim Control — контролирует количество O2 в дымовых газах и сокращает избыток воздуха для более эффективного сгорания.
  • Регулятор регулирования избытка воздуха — поддерживает определенное соотношение избытка воздуха к топливу для максимальной эффективности сгорания.
  • Управление перекрестным ограничением воздуха / топлива — позволяет дросселировать больше воздуха в процессе сгорания до более сильного дросселирования топлива, а при понижении скорости уменьшает топливо перед резкой подачи воздуха. Это добавляет безопасности при оптимизации расхода топлива.
  • Контроль уровня в барабане — метод контроля, который лучше всего использовать в котельных системах, где критический уровень воды в барабане
Дополнительные системы контроля | Водогрейные котлы

DDC, в дополнение ко всему описанному выше, может предложить вам график сброса горячей воды.Это снизит частоту цикла по сравнению с температурой наружного воздуха.

Чтобы определить, какой вариант управления лучше всего подходит для вашего предприятия, лучше всего поговорить с производителями или инженерами с конкретным опытом управления

Источник воды и контроль давления для водогрейных котлов

Редуктор давления — синяя стрелка и предохранитель обратного потока — красная стрелка

Водогрейные и паровые котлы нуждаются в источнике воды. Это может быть городская вода или вода из колодца, подаваемая насосом.Это источник воды, подаваемой в котел. Во избежание любых утечек, подтеков или запотевания в вашей системе необходима подача из колодца или города. Необходимо поддерживать уровень воды на желаемом уровне.

Котел с сухим нагревом очень опасен, и очень важно поддерживать необходимый уровень воды. Для систем водогрейных котлов система должна быть заполнена. Паровые системы разные,

слишком много воды и затопление водопровода. Паровой котел не будет нормально работать в затопленной сети.Контроль на подаче должен поддерживать надлежащий уровень воды в системе. Начало подачи (город или колодец) должно иметь задвижку или шаровой кран для отключения воды.

Это для обслуживания и устранения значительных утечек. При его отключении следует также отключить питание и источник топлива для котла.

Предохранители обратного потока и редукционные клапаны | Водогрейные котлы

После запорной арматуры должен быть предохранитель обратного слива. Однако могут быть некоторые старые системы, в которых нет устройств предотвращения обратного потока.Действующие местные и национальные нормы и правила требуют, чтобы предохранители противотока предохраняли подаваемую воду от загрязнения обратным потоком из контура горячей воды. Старые системы являются устаревшими, поэтому они не требуют устройства для предотвращения обратного потока, хотя было бы разумно пойти дальше и установить устройство для предотвращения обратного потока, чтобы предотвратить заболевание из-за загрязнения пресной воды.

После предохранителя обратного слива должен быть редукционный клапан (PRV). Многие городские источники воды (и колодцы) имеют давление, превышающее 40 P.S.I. Бытовой котел не должен работать при давлении выше 20 P.S.I.

Клапан понижения давления снижает давление подаваемой воды до 12 P.S.I. После редуктора давления исходная вода должна подаваться в обратный или подающий контур в зависимости от применения и типа системы. В паровых котлах не требуются предохранительные клапаны, поскольку для паровых котлов давление воды не является проблемой.

Уровень воды имеет большое значение для паровых котлов, поэтому для контроля уровня воды в паровых котлах используется поплавковая система.Обычно эти системы поплавкового типа интегрируются в отсечку по низкому уровню воды для парового котла. Отсечка по низкому уровню воды необходима для всех паровых котлов, так как паровой котел с сухим воздухом очень опасен.

Трубопровод, циркуляция воды и водогрейные котлы

Начало контура находится внутри у водяных рубашек, где вода нагревается. Насос включается, когда термостат требует тепла, и нагретая вода циркулирует в линии подачи контура, где она протекает через плинтусы, радиаторы или змеевики.Проходя через эти теплообменные устройства, вода теряет тепло и возвращается в обратную линию. По мере приближения к котлу вода проходит через крыльчатку, которая является частью циркуляционного насоса.

* Я видел несколько котлов, в которых циркуляционный насос находился на стороне подачи контура, но это редкость. В большинстве систем в системе горячего водоснабжения бытовых котлов циркуляционный насос находится на обратной стороне контура.

По мере приближения к котлу вода проходит через крыльчатку.Рабочее колесо является частью циркуляционного насоса. * Я видел несколько котлов, у которых циркуляционный насос был на стороне подачи контура, но это редкость. В большинстве систем в системе горячего водоснабжения бытовых котлов циркуляционный насос находится на обратной стороне контура.

Котел Delta T | Водогрейные котлы

Разница температур между обратным трубопроводом и подачей ни в коем случае не должна превышать рекомендованную производителем котла. Он отличается от типа котла к типу котла. Однако для большинства конденсационных котлов эта температура составляет около 20 градусов по Фаренгейту.

Кроме того, для чугунных котлов эта температура составляет примерно 30 градусов по Фаренгейту. В зависимости от производителя котла, когда эта разница температур превышает определенную температуру, котел может испытывать термический удар. Тепловой удар может вызвать серьезные проблемы с котлом.

Это одна из причин, по которой мы рекомендуем квалифицированному специалисту по котельным работам выполнять любые работы с котлами за вас. Котел должен иметь правильный размер вместе с трубопроводом контура горячей воды.Кроме того, элементы управления настроены правильно. Бойлеры недешевы, поэтому убедитесь, что у вас есть компетентный подрядчик для выполнения ваших работ по котлу.

Правильная установка трубопроводов и органов управления для водогрейных котлов

Жидкотопливный котел

На рисунке справа показан масляный котел, который мы с коллегой установили в марте 2002 года. После нескольких незначительных корректировок он заработал. первый выстрел. Конструкция трубопроводов идеальна для обслуживания. Запорные клапаны можно отключить, чтобы заменить циркуляционный насос без удаления воздуха из всего контура.Техническое обслуживание выполняется без попадания воздуха в контур системы.

Кроме того, стоки для продувки и автоматические вентиляционные отверстия устраняют необходимость стравливать воздух со всех плинтусов или радиаторов при запуске. Как специалист по обслуживанию, я часто желаю, чтобы все котлы, над которыми я работаю, обладали этими характеристиками. Проблемы с гидравлическими контурами возникают из-за попадания воздуха в трубы.

Одни называют это гидравлической блокировкой, а другие — воздушной блокировкой. Однако он предотвращает циркуляцию воды в трубах.Решение — выпустить воздух из труб. Однако с некоторыми системами легче сказать, чем сделать. При правильном расположении трубопровода, задвижки и дренажа котла в трубопроводе рядом с котлом ручная продувка воздухом может быть простой задачей.

Удаление воздуха вручную и промывка старой воды | Водогрейные котлы

Решение — слить воздух из труб. Однако с некоторыми системами легче сказать, чем сделать. С правильным расположением трубопровода, задвижки и дренажа котла в трубопроводе рядом с котлом, это несложно.Вы подключаете к канализации водяной шланг. Вы закрываете задвижку и позволяете быстрому наполнению (или байпасу) вымывать воздух из контура.

Настроить правильно, можно даже воздух из контура обратной продувки. Как в жилых, так и в коммерческих контурах в контурах установлены устройства для продувки воздухом. Эти устройства для продувки воздухом предотвращают скопление воздуха. Иногда эти устройства для продувки воздухом работают со сбоями, и воздух накапливается и вызывает блокировку гидроники. Затем клиент остается без обогрева до тех пор, пока не будет вызван техник, чтобы найти блок и выпустить воздух.Примерно

Иногда эти устройства для продувки воздухом работают со сбоями, и воздух накапливается и вызывает блокировку гидроники. Затем клиент остается без обогрева до тех пор, пока не будет вызван техник, чтобы найти блок и выпустить воздух. Некоторые водяные контуры котла более сложные, чем другие, но приятно знать, что надлежащие клапаны и сливы были стратегически установлены в системе контура, чтобы выполнить продувку быстро и эффективно.

Сертификация котлов

Важное примечание о котлах: все котлы должны иметь сертификат ASME.Это подтверждает, что система соответствует или превосходит все спецификации ASME. Коммерческим котлам нужен грамотный специалист по пуско-наладке котлов. Шансы отличные; этот специалист по этому котлу имеет сертификат ASME. Кроме того, ASME устанавливает стандарты для котлов и сосудов под давлением.

Газовый котел Отопление | Системы отопления, вентиляции и кондиционирования воздуха

Этот газовый котел обеспечивает хорошее тепло для горячей воды в холодные зимние дни. Водяное отопление является лучшим вариантом и, как считается, равномерно нагревает помещение.Также можно ожидать, что водогрейный газовый котел будет обеспечивать не менее тридцати лет полезного тепла. При условии, что у него есть отличный план профилактического обслуживания.

Глядя на переднюю часть этого котла, вы увидите двигатель перед котлом. Это вентиляторный двигатель, который нагнетает воздух для горения в камеру сгорания для процесса сгорания. Когда этот котел запускается, техник по котлу устанавливает количество воздуха для горения. Это воздух, который камера сгорания получает от воздуходувки.

Техник регулирует воздушные заслонки там, где воздух всасывается в камеру сгорания.

Добавить комментарий

Ваш адрес email не будет опубликован.
