Гараж из труб: Делаем гараж из профильных труб своими руками

Содержание

фундамент, как построить гараж из НКТ трубы

Содержание:

Каркасные гаражи пользуются не меньшей популярностью, чем кирпичные, деревянные или блочные сооружения. Такой гараж очень легко соорудить самостоятельно, при чем на соединение каркаса обычно уходит всего несколько часов. Обшивают готовую основу обычно древесиной или металлическим профилем.


Как провести планировку гаража

Чтобы добиться долговечности и хорошего качества каркасного гаража, перед началом его возведения важно продумать каждый шаг. Перед тем, как построить гараж из профильной трубы, нужно разработать предварительный чертеж, с указанием масштаба и габаритных размеров конструкции.

На этой стадии важно определиться с наиболее оптимальными размерами постройки, учитывая габариты автомобиля. Имея на руках готовый чертеж, не составит большого труда на калькуляторе подсчитать, сколько именно потребуется материала.

Важно также определиться с его разновидностью, записав все результаты на бумаге.


Профильные трубы реализуются по метражу, поэтому наличие чертежа даст возможность не ошибиться при их закупке. По ходу разработки чертежа гаража из труб НКТ важно взять во внимание то, что в качестве несущих элементов лучше всего применить цельные изделия максимальной длины. Это позволит сообщить основанию постройки требуемую прочность. На чертеже должна быть зафиксирована каждая деталь гаражного каркаса.

Требуется также продумать способ соединения отдельных труб между собою. Если за цель ставится строительство максимально надежного и долговечного гаража из профтрубы своими руками, рекомендуется использовать сварной метод соединения.

Выбираем конструкцию

Однако бывают ситуации, когда требуется обзавестись разборным сооружением, которое можно перемещать на другое место. В таком случае трубы стыкуют специальными крепежами.

Строительные магазины предлагают их в очень широком ассортименте, включая уголки и другие детали. Обязательным является приобретения необходимого количества болтов и гаек, для скрепления отдельных заготовок.

Меньше всего времени уходит на соединение сваркой: однако полученная таким образом конструкция будет исключительно стационарной. При возникновении потребности в демонтаже и транспортировки такого гаража на новое место скорее всего возникнут проблемы.

Сборные конструкции обладают еще одним важным достоинством, заключающимся в возможности расширения площади гаража. Кроме того, навык сварочных работ имеется далеко не у всех. Нужно также определиться с типом гаражных ворот.


Имея на руках готовый чертеж, прописывается план дальнейших мероприятий:

  1. Разметить территорию под гараж.
  2. Заложить надежный фундамент.
  3. Собрать и установить основной профильный каркас.
  4. Повесить ворота.
  5. Оформить крышу и кровлю.
  6. Обшить стены.


Фундамент является обязательным элементом для любой постройки, однако в тех случаях, когда профильный гараж задумывается как динамичный объект, закладкой основания можно пренебречь. Обычно такие сооружения очень легкие, и допускают установку непосредственно на землю. Возводя гараж на приусадебной территории, чаще всего стараются делать его стационарным, что предусматривает также закладку фундамента, согласно всем необходимым технологиям.

Выбор профтрубы

Для изготовления основного профильного каркаса рекомендуется использовать трубы с квадратным срезом, по причине значительной простоты их сборки. Что касается прямоугольного профиля, также представленного на строительном рынке, то соединение его происходит на порядок труднее.

Для основных гаражных стоек выбираются профильные трубы 100х100 мм: такой материал даст гарантию прочности и надежности строения. Каркасные ребра жесткости обычно делают с более узкого профиля 60х60 мм.

Какие нужны инструменты

Заготовив необходимый материал в требуемых объемах, также потребуется обзавестись необходимыми инструментами:

  • Измерительная рулетка. Общая длина лены должна быть не менее 10 м.
  • Электродрель и набор сверл для работы с металлом. Профиль необходимо будет оснащать отверстиями.
  • Болгарка и набор дисков по металлу. Пригодится для разрезания и выравнивания металлического профиля для каркаса.
  • Маркер. С его помощью удобно наносить метки.
  • Ключи и головки. Для осуществления финишной сборки каркаса.

Также не будет лишним запастись защитными очками, маской и плотными перчатками, которые сохранят глаза и кожу от разлетающейся во время работы мелкой стружки.

Закладка фундамента

Если каркасный гараж для автомобиля возводится на личном участке, то есть смысл спланировать его стационарным. Закрепление такой постройки лучше всего произвести с помощью фундамента для гаража из профильной трубы: благодаря ему сооружение не будет просаживаться в грунт.


Существует несколько вариантов такого основания:

  1. Монолитная железобетонная плита. Отличный вариант для тех, у кого есть достаточно средств для ее приобретения. Для закладки фундамента потребуется несколько подобных элементов. Обычно их доставка осуществляется габаритными грузовиками, а установка – строительными кранами. Прежде, чем делать заказ на плиты, проводится подготовка территории под их укладку. Ее выравнивают, выкапывают подходящий по размерам котлован, засыпая его гравием и песком. Все это делается для качественной посадки железобетонных плит. При этом площадь плит должна превышать параметры основания каркаса.
  2. Если бюджет под возведение гаража не слишком большой, то более выгодным решением будет организация монолитной армированной стяжки. Она очень хорошо соответствует всем требованиям фундамента под каркасную постройку, к которым относится автомобильный гараж из профильной трубы. Основное преимущество такого фундамента заключается в том, что на его сооружения потребуется меньше всего денег, если сравнивать с другими вариантами.
  3. Фундамент под каркасный гараж иногда сооружают при помощи тротуарной плитки. Однако без предварительной бетонной стяжки в этом случае не обойтись.

Проводя строительство гаража из НКТ трубы своими руками, важно приподымать основание над поверхностью земли на 20 см. Это обезопасит внутреннее помещение от заливания его осадочной жидкостью, а его стены – от любого контакта с водой.

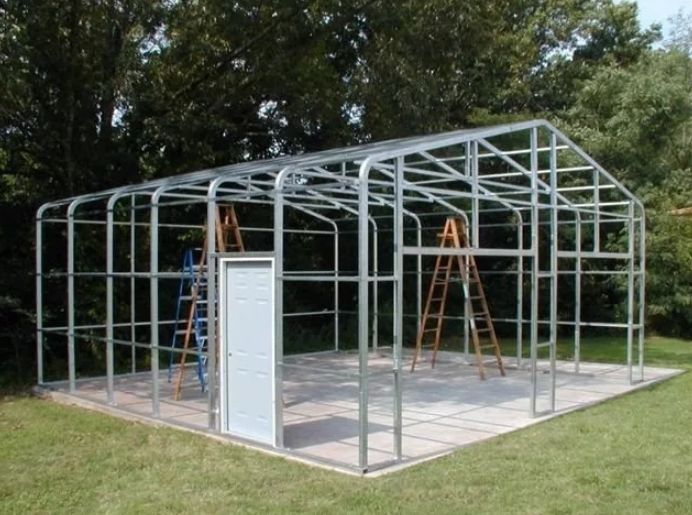

Монтаж каркаса своими руками

Для сборки каркасного гаража при помощи профильной трубы обычно применяют местную или модульную сборку. Для создания гидроизоляции промежуток между профильным каркасом и фундаментом прокладывают резиновым или рубероидным материалом. Местная сборка обычно реализуется силами одного человека.

Вначале осуществляется нижняя обвязка, для чего берутся горизонтальные профили: таким образом у гаража появится главное основание. Для этого потребуется провести нарезку материла согласно указанным в чертеже параметрам. Далее проводится укладка основания сооружения по всему периметру фундамента, с поочередным скреплением его металлическими уголками. На углах устанавливают вертикальные стойки, которые нужны для дальнейшего крепления верхней обвязки. По завершению сборки каркаса проводится монтаж горизонтальных ребер жесткости, как это указано в проекте.


Что касается модульной сборки, то ее составные части подготавливаются заранее. Собирание стеновых модулей в таком случае осуществляется на земле: в последствии их соединяют в единую конструкцию. Для данного типа сборки характерна простота, удобство и хорошая скорость реализации. Наряду со стенами, таким образом можно собрать потолок, крышу и другие части каркасного гаража.

Собирая крышу, важно выбирать для этого наиболее оптимальный материал для ее обшивки. Рекомендуется, чтобы наряду с небольшим весом, он был полностью непромокаем.

Довольно часто в этих целях применяют металлический профнастил, укладывая его под определенным углом, для обеспечения эффективного отведения дождевой воды. Эти нюансы лучше также предусмотреть еще на стадии составления проекта.

Завершение работы

По окончанию монтажных работ проводится установка гаражных ворот. Весьма хорошим вариантом для этого типа гаражей являются секционные изделия: как и для ролетных, для них не потребуется значительное пространство для полноценного функционирования. Что касается распашных конструкций, то установить их легче всего. Поэтому, если позволяет место во дворе, можно оснастить свой гараж этим воротами.


Когда гаражные ворота установлены, можно начинать наружную отделку гаражного помещения. Каркасные сооружения удобнее всего обшивать сайдингом или профнастилом. Если был выбран сайдинг или пластиковая панель, необходимо провести предварительное обшивание каркаса при помощи ОСБ плит: они сделают основание стен более надежным и теплым.

В целом каркас из профильной трубы дает довольно широкий простор для маневра: для его обшивки может быть выбран практически любой понравившийся хозяевам материал. Такие гаражи довольно часто дополнительно украшаются разнообразными декоративными элементами. Читайте также: «Как построить гараж из профильной трубы – теория и практика».

По завершению облицовки стен проводится укладка кровельного материала. При этом важно не забыть про выпуск крыши за пределы стен гаража, что сохранит их от намокания. На этом же этапе осуществляется монтаж отливов и емкостей для сбора дождевой воды.


Гараж из профильной трубы своими руками

Некоторые люди возводят капитальные постройки для своих машин из различных блоков или кирпича, иногда предусматривая место для стоянки прямо под домом. Но лучше и проще изготовить своими руками каркас гаража из профильной трубы и обшить его листовым материалом. Этого хватит для защиты автомобиля от агрессивных явлений природы.

Свойства профильной трубы как материала

Схема профильной трубы в разрезе

Любые трубы из металла подразделяют по нескольким параметрам, из которых наиболее существенный – поперечное сечение. Трубы по сечению бывают всего двух разновидностей – круглые и с определённым профилем, и от этого напрямую зависят некоторые характеристики материала.

К примеру, профильное сечение (чаще всего в прямоугольной форме) намного прочнее «на излом» по сравнению с круглой трубой. Особенно это заметно при нагрузках на сгиб – но одновременно с тем они заметно меньше весят (на 20-25%). Дополнительный плюс в том что профтрубы благодаря своей форме удобнее в использовании, особенно при соединении элементов с помощью болтов.

Характеристики

Регламентирует характеристики профильной трубы ГОСТ 13663-86. Он говорит, что этот материал делится на 3 вида:

  • Холоднодеформированные трубы. Другими словами, холоднотянутые трубы.
  • Горячедеформированные трубы. Изготавливаются под воздействием высокой температуры.
  • Электросварные трубы. Их производят, используя сварные технологии.

Горяче и холоднокатанные трубы не имеют швов, поэтому они надёжнее и используются не только при изготовлении металлоконструкций, но и при устройстве трубопроводов.

Размеры

Геометрические габариты влияют на стоимость материала, они регламентируются ГОСТами, к ним относятся, кроме высоты, ширины и сечения профиля, размеры стенок и длина материала. Хотя размеры определяются ГОСТом, не запрещено производство нестандартного материала со своими габаритами.

Таблица размеров прямоугольных профильных труб

Сечение профильной трубы может изменяться в пределах 10-180 мм при толщине 1-14 мм. Стандартная длина изделий зависит от способа производства и может изменяться в пределах 1,5-12,5 мм. Кроме того, любая профтруба регламентируются по составу металла.

Таблица размеров квадратных профильных труб

Толщина стенок

Эта характеристика определяет надёжность и долговечность материала, вес и область его использования. Определяется ГОСТом с учётом вида труб:

  • Для холоднодеформированных – 1-8 мм;
  • Для горячедеформированных – 4-14 мм;
  • Для электросварных – 1-5 мм.

На вес трубы влияет толщина её стенок. Знание удельной массы изделий и наружных размеров даёт возможность высчитать толщину стенок в труднодоступных местах.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

  1. Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
  2. Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
  3. Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
  4. Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
  5. Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
  6. Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
  7. Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
  8. Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
  9. Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
  10. Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

  1. Сложность в изготовлении.
  2. Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
  3. Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Составление проекта и сметы расходов

На стадии проектирования необходимо просчитать все нюансы будущей постройки

Перед началом строительства необходимо подготовить чертёж гаража. Он позволит точнее рассчитать и приобрести необходимое количество материала и даст возможность правильно провести важные этапы работы.

В проекте следует указывать не только его размеры, но и варианты соединения частей каркаса, а также способ его крепления к фундаменту. Любые точки соединений нужно просчитывать максимально точно, так же, как и места расположения рёбер жёсткости.

Традиционный и очень надёжный способ соединения профильных труб — электросварка. Она способна обеспечить качественное соединение всех элементов, которое прослужит много лет. Если вы хотите изготовить разборный гараж из профильной трубы, который можно впоследствии установить в другом месте, то его каркас нужно соединять на резьбовом крепеже, и все точки установки болтов и шпилек должны указываться в готовом проекте. Кроме того, разборные соединения дадут возможность при необходимости увеличить габариты гаража.

Варианты соединения частей каркаса и способ крепления к фундаменту обязательно стоит учесть в проекте гаража

При проектировании постройки необходимо учитывать особенности материала. Желательно обратить внимание на:

  1. Длину гаража. Необходимо выбрать такие размеры гаража, при которых потребуется минимум соединений.
  2. Способ сборки. Возможно, у вас будет гараж с разъёмными элементами, сварная или модульная конструкция.

Сварной каркас позволит вам сберечь немало времени и денег, но потребуется найти сварочный аппарат и уметь пользоваться ним.

При выборе модульной конструкции вы можете возвести гараж в любом месте

Модульную конструкцию можно легко поставить даже в чистом поле. В этом случае вы получите несколько дополнительных преимуществ:

  • Такую постройку несложно собрать даже одному человеку.
  • Возможно разобрать конструкцию и установить её в другом месте.
  • При необходимости можно увеличить размеры гаража, присоединяя дополнительные модули.

Гараж, собранный с помощью резьбовых соединений, обладает большинством преимуществ модульной конструкции.

Материалы и инструменты для работы

Подготовив подробную схему будущего гаража, несложно точно рассчитать, сколько потребуется труб, облицовочного материала, соединительных элементов и т.д.

По окончании проектирования можно покупать необходимые материалы. Конкретные рекомендации по выбору материала дать невозможно. К примеру, выбирать сечение профильных труб для изготовления каркаса гаража нужно с учётом общих габаритов сооружения. Можно использовать квадратные или прямоугольные профильные трубы.

Профильные трубы сечением 10х10 см — самый ходовой вариант

Удобно использовать материал сечением 10х10 см — такие трубы способны выдержать почти любую массу обшивки гаража: как профлисты, так и более тяжёлый материал. Остальные части каркаса (элементы кровли, рёбра жёсткости, и т. д.) можно изготовить из трубы сечением 6х6 см.

Для постройки гаража необходимо подготовить:

  • Профилированные трубы нужного сечения;
  • Профнастил;
  • Если запланированы сварные соединения – сварочный аппарат;
  • Крепёжные элементы;
  • Набор гаечных ключей;
  • Шуруповёрт или электродрель;
  • УШМ с дисками для резки металла;
  • Маркер для разметки.

При возведении кровли рекомендуется остановить выбор на профилированных листах

Для обшивки постройки удобно использовать профилированные листы, не рекомендуется применять вагонку и фанеру. Эти материалы придётся дополнительно защищать от влаги и красить.

Не удастся выполнить работу без таких обязательных инструментов, как:

  • 10-метровая рулетка, так как придётся измерять длинную профилированную трубу;
  • Электродрель с комплектом свёрл по металлу;
  • Болгарка;
  • Маркер.

Не забудьте инструменты и материалы, которые потребуются для подготовки фундамента:

  • Щебень и песок;
  • Облицовочный материал;
  • Отвес;
  • Строительный уровень;
  • Лом;
  • Штыковая лопата.

Важно! Всегда при работе с металлом используйте защитные перчатки и очки. Не стоит рисковать своим здоровьем.

Расчёт

Схема гаража в первом приближении

Во время проведения расчётов нужно учитывать 2 важных фактора:

  • Количество свободного места на вашем участке. Необходимо сразу определить, какую площадь вы можете отвести под гараж. Его нужно установить так чтобы постройка не препятствовала проезду или проходу людей. Учитывайте любые коммуникации, проложенные в почве (канализационные трубы, водопровод). Они не должны попасть под постройку
  • Габариты автомобиля и ваши потребности. Необходимо оставить достаточно места для удобного ремонта машины. Часто хозяева гаражей сносят туда старые вещи, хранят велосипед и т.д. Если гараж будет недостаточного размера, то через некоторое время в нём станет тесно и неудобно.

С учётом потребностей хозяина гаража и имеющегося места определяются размеры помещения — их указывают при составлении чертежей. Есть 2 распространённые модели гаражей с каркасом из профильной трубы: прямоугольная постройка с односкатной кровлей (чердак не предусмотрен) и конструкция такой же формы, но с двухскатной кровлей (можно сделать чердачное помещение).

Оба гаража имеют следующие стандартные габариты:

  • Длина — 6 м;
  • Ширина – 3,5 м;
  • Высота фронтона- 2,9 м;
  • Высота задней части – 2,45 м.

При необходимости размеры можно сделать больше или меньше.

Постройку с двухскатной крышей возводят по таким же размерам, только принимают высоту от пола до потолка 2,5 м и 1 м — от перекрытия до конька.

Расчёт гаража из профильной трубы на схеме

Пошаговая инструкция по возведению гаража из профильной трубы

Подготовка фундамента

Работы по возведению фундамента следует начать с выкапывания ям под столбы

Дешевле всего изготовить для такого гаража свайный или плитный фундамент. Но проще будет вместо свайного фундамента сделать столбчатое основание из шлакоблока. Сначала подготавливают на углах основания ямы примерно 1 м глубиной, в них выкладывают столбы из шлакоблоков.

Перед установкой столбов необходимо в яме насыпать подушку из мелкого щебня или крупнозернистого песка. Подушку хорошо утрамбовывают, проливая водой – это необходимо для предотвращения просадки основания, что грозит перекосом всего гаража и возможным его разрушением. Опорные столбы необходимо устанавливать выше поверхности почвы на высоту одного шлакоблока.

Внимание! Не забудьте о постройке смотровой ямы в гараже, она поможет проводить ремонт автомобиля. Для этого подготавливают прямоугольную яму посреди гаража, в ней уплотняют почву и после этого бетонируют.

Пол в гараже

Кажется, что нет разницы, какой пол вы сделаете в своем гараже. Но когда вникаешь в суть вопроса, появляется множество нюансов. У разных покрытий есть свои недостатки и положительные свойства.

Для этих построек чаще всего используют полы двух разновидностей:

  • Земляные. Наиболее бюджетная технология, но у неё множество минусов. Это утрамбованная почва. Польше пол ничем не покрывают.
  • Бетонное покрытие. Надёжный и прочный материал, но такое покрытие стоит недёшево и отнимает много времени на работу: необходимо изготовить песчано-гравийную подушку, создать надёжный гидроизоляционный слой. Можно использовать армирование и утеплить пол, сделать черновую стяжку, на которую настилают финишное покрытие. Оно бывает нескольких видов:
    • Финишная стяжка;
    • Укладка керамогранита или напольной плитки;
    • Создание наливного пола;
    • Резиновые полы;
    • Настил деревянного пола.

Сделав в гараже бетонный пол, через определённый срок хозяин гаража понимает, что это неплохой вариант но у него немало недостатков. При уборке в помещении поднимается пыль, при том она очень мелкая и проникает в маленькие щели, тонким налётом покрывая все незащищённые поверхности. Кроме того, жидкости, попавшие на поверхность бетонного пола, быстро впитываются, и после этого их очень сложно удалить. Если вы пролили масло, то в этом месте начнёт налипать грязь, а спустя время пол будет постоянно грязным.

Монтаж каркаса

Когда основание готово, можно приступить к каркасу

Постройка каркаса из профильной трубы – самый ответственный этап после заливки фундамента. Целесообразно и удобно его собирать прямо на уже подготовленном основании.

  1. Из 2 коротких и 2 длинных отрезков труб собирают нижнюю обвязку и соединяют её анкерным креплением с фундаментом.
  2. Вертикальные стойки устанавливают по углам, после этого соединяют их горизонтальными элементами.
  3. Дальше монтируют верхнюю обвязку.
  4. Когда будет изготовлена прямоугольная основа каркаса, крепят укосины (диагональные распорки) и рёбра жёсткости.
  5. Вверху конструкции монтируют фермы, на них настилают кровельное покрытие.

Изготовление ворот

Для гаражей из профильной трубы лучше всего подходят распашные ворота

В гараже с каркасом из профильной трубы можно установить обычные распашные ворота из такой же трубы с обшивкой из окрашенного или профилированного оцинкованного листа. Для такой конструкции нужно использовать специальные петли.

Перед креплением створок ворот нужно изготовить специальную раму в виде 2 прямоугольных элементов шириной 1/2 и такой же высоты как проём для ворот. Раму усиливают рёбрами жёсткости, закреплёнными по диагонали створок, и нашивают листы обшивки. Монтируют готовую раму на петли, установленные на профиль, который предварительно закреплён на обеих сторонах проёма.

Важно! Если позволяет бюджет, можно не тратить время на самостоятельное изготовление ворот, а купить готовые рулонные (рольставни) или секционные ворота.

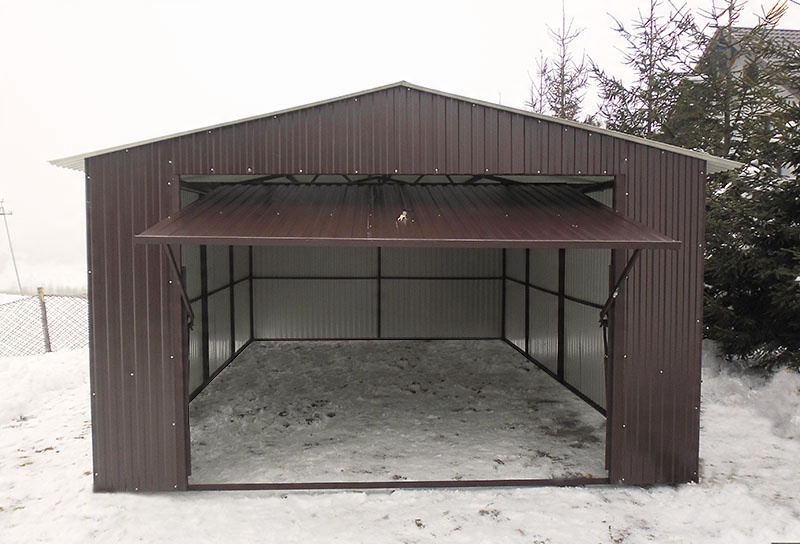

Описание технологии обшивки

При обшивке очень важно правильно разместить первый лист

Кровлю крепят на заранее установленные фермы — она бывает односкатной или двускатной. Плоскую крышу не стоит делать, так как в зимний период на неё воздействуют серьёзные снеговые нагрузки.

Как крышу, так и стены, желательно покрыть профилированным листом. Для этого используют саморезы или болты.

Необходимо выбрать подходящий профилированный лист. Для обшивки гаража подойдёт профнастил С и НС. Цифры, указанные сразу после букв, указывают высоту «волны» материала в миллиметрах.

Несложно понять, что чем больше толщина листа и высота профиля, тем прочнее листы, но одновременно с этим и выше стоимость. По этой причине не стоит покупать для облицовки недорогой материал С-8-С-10. Для крепления таких листов потребуется увеличить количество опорных стоек, и листы от неосторожного обращения сразу деформируются. Оптимальный вариант – материал 5 мм толщиной марки НС-20.

Важно! Необходимо укладывать кровельный материал так, чтобы листы выступали за стены на 30-40 см. Это нужно, чтобы талая и дождевая вода не попадала на фундамент.

Схема обшивки гаража из профильной трубы

Во время обшивки каркаса важно правильно расположить первый лист материала. Нужно, чтобы он находился возле любой угловой стойки. Проверяют расположение листа с помощью нивелира, строительного уровня и отвеса. Следующий лист крепят, делая нахлёст на первый лист в 1 волну с использованием саморезов для профнастила. Так покрывают все стены строения, кроме передней, где будут установлены ворота.

Рекомендация! Перед вворачиванием самореза желательно просверлить в листах отверстие необходимого диаметра.

Утепление гаража

Утепление нужно проводить с внутренней стороны постройки. Сначала на стены монтируют обработанные антисептиком деревянные рейки 25х40 мм, к ним строительным степлером крепят полиэтиленовую плёнку в качестве гидроизоляции. После этого устанавливают обрешётку (подойдут тонкие деревянные бруски толщиной, равной утеплителю). Между ними укладывают теплоизоляционный материал – пенопласт, полистирол или минеральную вату. Сверху утеплителя крепят ещё один гидроизоляционный слой, после этого производят финишную отделку поверхности стен с помощью пластика, фанеры или ДСП.

Не забывайте, что при утеплении металлического гаража «съедается» солидное количество свободной площади – часть занимает сам утеплитель, пространство для проветривания и внутренняя обшивка, всего на это уйдёт 7-10 см по всему периметру помещения.

Минеральной ватой

Если решили утеплять гараж минеральной ватой, позаботьтесь о том, чтобы материал не промок

Крепление минеральной ваты производят только на обрешётку – хотя современные плиты этого материала жёсткие, они не способны держаться самостоятельно, без дополнительной опоры. Обрешётку изготавливают из реек такой же ширины, как и толщина теплоизолирующего материала, или собирают из оцинкованного профиля. Размещают опорные рейки с шагом меньше ширины плит минваты на 2-3 см. При таком расположении реек теплоизолирующий материал укладывается враспор, плиты устанавливаются прочно, и их не нужно дополнительно крепить. Хотя при желании для страховки можно закрепить дополнительно «саморезами- зонтиками».

Когда минеральная вата будет закреплена, из реек 3 см толщиной изготавливают контробрешётку. Рейки нужно набивать перпендикулярно планкам первой обрешётки. Зазор в 3 см необходим в качестве вентзазора, он служит для удаления конденсата, собирающегося в утеплителе (он появляется из-за разницы в температуре на улице и в гараже). Если не будет вентиляционного зазора, то теплоизолятор не прослужит и одного сезона.

Если в минеральной вате появится влага, то в зимний период она может замерзнуть, а когда замёрзшая вода растает, то утеплитель разрушается. Если у вас гараж топится изредка, то несколько таких периодов погубят теплоизолирующий материал. По этой причине для минваты вентзазор обязателен или нужно использовать другой утеплитель.

Для защиты минеральной ваты от влаги, поступающей изнутри гаража, необходимо сверху контробрешётки закрепить пароизоляционную мембрану. С её помощью вы перекроете путь влаге из помещения, но она не будет задерживать влагу, выходящую из теплоизолирующего материала. Крепить пароизоляцию необходимо обязательно герметично, для этого нужно накладывать полосы материала одну на другую минимум на 10 см и в конце работы проклеивать места соединения двусторонним скотчем.

Поверх получившегося пирога крепятся листы внутренней отделки. Для этого используют листы ОСБ или влагостойкую фанеру, но можно отделать гараж другими подобными материалами.

Пенопластом

В жаркую летнюю погоду в условиях гаража из профильной трубы пенопласт может начать выделять токсичные вещества

Пенопласт зарекомендовал себя хорошо как утепляющий материал, но для такой постройки он подходит плохо. Гараж с каркасом из профильной трубы в летнее время будет сильно нагреваться, а пенопласт при сильном нагреве начинает выделять токсичные вещества. Кроме того, его сложно крепить в такой конструкции. Обычно пенопласт фиксируют на стенах саморезами с широкими шляпками, но такое крепление не подойдёт для стен из профнастил — саморезы будут делать отверстия в облицовочном материале.

Можно закрепить этот материал с помощью монтажной пены или герметика. Монтажная пена хорошо удерживает пенопласт, но она одновременно отлично поглощает влагу. Если нет вентзазора, то влажная пена станет прекрасным местом для размножения насекомых, различных грибков и плесневых бактерий.

Герметик влагу не поглощает, но он потребует больших затрат, ведь необходимо использовать герметик с возможностью службы в большом температурном диапазоне. Он должен обладать высокой стойкостью к низким температурам и хорошо выдерживать летнюю жару.

Ещё один способ закрепить пенопласт на металлических листах – изготовить из оцинкованного профиля с шагом 1 метр обрешётку. Этот шаг удобен тем, что он кратен ширине листов утеплителя. Их можно просто устанавливать в пустоты и крепить к обрешётке.

Полиуретаном

Утепление гаража полиуретаном возможно только при наличии специального оборудования

Приобретает популярность теплоизоляция металлического гаража вспененным полиуретаном, его наносят на металлические листы сплошным слоем с помощью специального аппарата. Проблем в этом случае не возникает, но за эту услугу придётся заплатить – специальное оборудование для разового использования приобретать не стоит. Зато у вас не будет сложностей с монтажом утеплителя.

Уход и эксплуатация за гаражом из профтрубы

Чтобы построенный гараж служил долго и не потерял привлекательность, за металлопрофилем и облицовкой нужно ухаживать.

Профнастил – «мягкий» материал, он деформируется и покрывается вмятинами даже от ударов средней силы. Необходимо защитить облицовку от механического воздействия. Независимо от вида покрытия стен и кровли гаража его можно испортить острыми предметами, на профнастиле в поцарапанных местах металл ржавеет. По этой причине царапины и сколы защитного покрытия нужно сразу обработать антикоррозийным составом. Внутри гаража стены и потолок утепляют, после чего отделывают пластиковым профилем, плитами ОСБ или фанерой.

Иногда нужно дополнительно улучшать защиту гаража от шума с улицы. Но новые шумозащитные материалы стоят дорого. Необходимо уделить внимание дверям — их устанавливают по уровню так, чтобы они самостоятельно (под своим весом) не закрывались и не открывались.

Гаражи, в основе которых используется металлический каркас из профильной трубы, получаются очень прочными. Его можно построить (при наличии слесарных навыков) без привлечения специалистов. До работы необходимо определиться с конструкцией и набором нужных деталей и конструктивных элементов.

Гараж из труб: чертеж, видео


Правила монтажа и критерии строительства были изменены к сегодняшнему дню. Изменение связаны с большим количеством различных материалов, которые представлены на рынке строительных материалов. Для потребителей предлагают разнообразные материалы различных по качеству и по цене. Автовладельцы интересуются процессом создания гаражей из профильной трубы своими силами с последующей обшивкой полученного каркаса.

Процесс монтажа по этапам

Первый шаг создание тщательно продуманного проекта. Этот шаг должен быть выполнен перед покупкой материала. В проекте нужно прописать все необходимое: конструкция каркаса, способ крепление, основание каркаса. На чертеже необходимо указать все детали и места соединения, а также все размеры будущего гаража. Эти размеры позволят правильно провести монтаж ребер жесткости.

Фундамент

После оформления проекта необходимо приступать к созданию основания гаража. Вид фундамента подбирается под каждый тип конструкции. Если хотите иметь в гараже смотровую яму, то не забудьте оформить ее до заливки фундамента.

Основание под гараж имеет банальную конструкцию, и процесс возведения сооружения ничем не отличается от обычного монтажа плит из бетона. В некоторых случаях строители используют для возведения гаража панели в готовом виде. В этом случае необходимо вначале продумать, каким образом будут фиксироваться каркас на панели. Чтоб облегчить работу строители советуют во время заливки фундамента установить основной сток будущего каркаса. Также для облегчения иногда можно использовать специальные изделия или пятаки, которые необходимо просто поместить в заготовленный раствор. Эти изделия будут играть роль места крепления каркаса.

Важно!Фундамент возводят на подготовленной возвышенности и предварительно проводят работу по защите основания от попадания влаги. Также не забывайте, что иногда требуется делать заезд в гараж под определенным углом.

Для сборки каркаса для гаража чаще всего используют сварочные аппараты. Мастера иногда могут использовать болтовые соединения, которые ничем не уступают сварочному соединению. Использовать можно любое соединение, так как конечный результат ничем не отличается при выборе различных способов. Единственное отличие между этими соединениями цена. Выбор зависит от финансов заказчика.

Толщина стенок труб должна подбирать полностью в соответствии выбранного проекта. Эта величина материала влияет на выбор способа соединения каркаса. На всем протяжении работ по возведению каркаса нельзя даже на сантиметр отклоняться от выбранного и разработанного чертежа.После завершения сборки каркаса его поверхность покрывают грунтовкой, а затем наносят слой краски. Потом необходимо готовый каркас зашить листами профилированного металла. Также можно выполнять процесс обшивки и другими материалами, которые можно использовать для этих целей.

Стоимость на этот материал зависит от некоторых параметров: толщина и прочность листа. Если хотите получить крепкий и надежный гараж, то придется немного потратиться.

Очень важно!Для выполнения покраски каркаса профессионалы в этом деле советуют использовать красители специального назначения. Их можно наносить на ржавчину. Такой выбор позволит сэкономить время. При нанесении красителя на каркас создается защитный слой, который не дает развиваться коррозии.

Что еще надо сделать?

После сборки каркаса и его обшивки необходимо гараж утеплить. Для этого необходимо купить специальный материал. Лучше всего выбирать материал с отражающим покрытием. Использование такого материала позволит сэкономить пространства, а также летом помещение не перегревается.Для обогрева зимой в гаражах устанавливают печи, изготовленные из трубы. Эта печь хорошо обогревает помещение. Только обязательно нужно вывести дымоход для вывода дыма на улицу.

В некоторых гаражах еще дополнительно устанавливают звукоизоляцию. Владелец гаража должен помнить, что материал с таким свойством стоит дорого. Чтоб сэкономить, можно применять для обшивки материал, изготовленный из яичных клеток, которые очень хорошо удерживают любой звук.Двери в гараже необходимо правильно устанавливать. При неверном монтаже они будут произвольно открываться при неплотном их закрытии. Если гараж обшит тонким профилем, то не надо изготавливать и устанавливать громоздкие ворота. Это не рационально и приведет к большим затратам.

Вначале необходимо понять, для чего нужен гараж. Только потом заниматься расчетами и чертежами. Можно потратить много средств и сил на строительство гаража, который находится на охраняемой территории. А можно было сэкономить на некоторых элементах.

Важно!

При выборе красителя, который является защитным покрытием материалов, необходимо обратить внимание на наличие следующего свойства: способность противостоять химическим воздействиям. Ведь очень часто в гараже накапливаются различного рода испарения, наносящие вред материалом, из которых построено здание.

Гараж из профильной трубы своими руками

Проблема с местом хранения средства передвижения существовала всегда. Чтобы не говорили разного рода знатоки автомобильного дела, гараж нужен автомобилисту как воздух. Иначе машина медленно, но уверенно будет превращаться в ржавый кусок железа. Можно купить гараж в кооперативе или арендовать, ценность гаража всегда определялась его удаленностью от вашего дома, поэтому лучше всего построить гараж из стальной профильной трубы своими руками.

Что собой представляет гараж из листового металла и профильной трубы

Самой доступной и простой в реализации конструкцией своими руками является каркасная схема гаража. По сути, это стальной остов или каркас из металлопрофиля, обшитый тонким листовым железом. Сделать каркасный гараж из профильной трубы своими руками относительно несложно, если у вас есть навыки слесарных работ и хотя бы начальное умение работать со сваркой. Возможно, это не самый лучший вариант помещения для хранения автомобиля, но преимуществ у такого гаража из профильной трубы предостаточно:

  • Такая конструкция при правильном изготовлении будет считаться временной бесфундаментной постройкой, поэтому ее проще установить или «вписать» на придомовой территории многоэтажного дома, необходимо только договориться с фирмой-хозяином и оформить аренду;
  • Каркас гаража из профильной трубы при желании можно выполнить в разборном виде, что позволит перевезти его или переустановить на
    новом месте без существенных затрат в течение одного рабочего дня;
  • Несмотря на определенный уровень недоверия к прочности и надежности такого гаража, можно сказать, что это не печально известная «ракушка». Самое главное – автомобиль в таком помещении из профильной трубы полноценно защищен от солнца, осадков и возможного покушения злоумышленников, пространство отлично вентилируется и сушится.
  • Кроме того, каркасный гараж из профильной трубы и своими руками обойдется вам значительно дешевле покупного изделия, и, главное, — качество постройки будет заметно выше.

Важно! Изготовление и сборка гаража из профильной трубы потребует не менее трех полных рабочих дней, большой площадки и возможности выполнять работу по чертежу гаража из профильной трубы без спешки и отвлечения на другие дела.

Строим гараж из профильной трубы

Постройка гаража в любом случае происходит в несколько этапов, поэтому перед началом работ необходимо спланировать и продумать последовательность операций, чтобы в самый ответственный момент окончательной сборки не пришлось «замораживать» стройку из-за непредвиденных обстоятельств.

Какой проект гаража из трубы выбрать

Лучше всего ограничиться наиболее простой схемой гаража. Более сложные варианты особых преимуществ не дают, разве что позволяют разместить в помещении больше автомобильных принадлежностей и вспомогательного оборудования. Но стоимость изготовления и трудоемкость постройки гаража возрастает очень существенно. Если вы не планируете проводить сутки напролет в гараже, выбирайте наиболее простой и прочный вариант каркаса с двухскатной крышей.

Кроме того, для гаража из профильной трубы необходим фундамент. Лучше всего подойдет комбинированный мелкозаглубленный ленточный фундамент с винтовыми сваями, глубиной в  метр – полтора, установленными в углах фундаментной коробки. Проще всего такой фундамент изготовить заливкой бетона и укладкой бутового камня.

Совет! Фундамент необходимо делать по всем правилам с гидроизоляцией и дренажем, после того как будет изготовлен каркас гаража из металлической профильной трубы и будет ясно, в каких местах необходимо заделывать анкерные крепления всей конструкции гаража к фундаменту.

Подготовка к основным работам

Чаще всего работы по строительству гаража из профильной трубы выполняют в следующем порядке:

  1. Оформляем свои идеи и задумки по форме и размерам гаража в виде эскизов, которые переводим в чертежи с расчетом точных данных и размеров профильной трубы, количества профиля, общей длины металлопроката, способов крепления и подробной деталировки изделия. Составляем смету и бюджет проекта гаража, увеличиваем расчетные данные на 7-10%;
  2. Выбираем место, где будет производиться нарезка металлопрофиля, предварительное сметывание, подгонка отдельных элементов и сварочные работы. Для этого понадобится абсолютно ровная бетонная площадка, размером 5х7 м, место хранения запасов трубы и листа и сеть, позволяющая работать с мощным электросварочным аппаратом;
  3. Нарезаем болгаркой отрезки и свариваем боковые стены, вертикальные каркасные стойки, фронтоны под двухскатную крышу, конек и стропильные элементы, заднюю стенку и стальную раму для навешивания дверей;
  4. Собираем каркас из профильных труб на болтовых соединениях, устанавливаем передний и задний фронтоны крыши, нарезаем стропильные отрезки труб, устанавливаеми подгоняем все части по размеру, нумеруем и маркируем места креплений с отметкой информации на чертеже;
  5. Покупаем и навешиваем ворота, лучше использовать покупной вариант или заказать индивидуально конструкцию ворот по размерам в свой гараж. Очень важно сделать ворота тяжелыми и прочными, на усиленных навесах и с дополнительной системой вертикальных запоров и ригелей;
  6. Обмеряем и рассчитываем потребное количество листов профнастила, которым будет зашиваться каркас из профильной трубы. Профилированный лист будем устанавливать после окончательной сборки и сварки всех элементов каркаса на фундаменте.

Остается правильно разобрать конструкцию, упаковать и перевезти к месту окончательной сборки.

Собираем каркас из профильной трубы

Для начала постараемся соблюдать два простых правила:

  • Во-первых, не следует сразу разрезать весь запас профилированной трубы на заготовки, отрезать каждый раз кусок от новой нитки металлопрофиля следует, только если из имеющихся обрезков невозможно выбрать подходящий по длине образец.
  • Во-вторых, при сверлении вырезанных заготовок под соединение болтом с гайкой куски трубы необходимо тщательно выравнивать так, чтобы они находились в одной плоскости. Это гарантирует, что собранная вами рама боковой стенки будет плоской, а не выгнутой пропеллером.

Для изготовления основных частей горизонтальных элементов и вспомогательных распорных элементов каркаса используем профильную трубу: пустотелый квадрат с гранью в 60 мм или прямоугольный профиль размером в 70х20 мм. Для угловых вертикальных стоек и рамы для ворот гаража используем квадрат с ребром в 100 мм.

На первом этапе вырежем и соберем на болтах боковые стенки. Для увеличения жесткости проема рамы боковой стенки через каждые 70-80 см закрепим вертикальные стойки. При их креплении необходимо учитывать, что в дальнейшем на эти элементы будет крепиться профильный лист, поэтому наружная плоскость рамы и внутренние распорки должны находиться в одной плоскости. Лучше всего для этих целей подходит не квадратный, а трубчатый профиль, с вырезанными на концах опорными полками.

Из-за большой длины и высоты боковых стеноких сложно поднимать и транспортировать. Поэтому, кроме распорных вертикальных труб, необходимо добавить накладки в углах и в центре каркаса стенки. Аналогичным образом собираем на болтах заднюю и переднюю стенки гаража. Переднюю стенку усиливают вертикальными стойками, которые устанавливают по присоединительным размерам гаражных ворот.

Из-за используемого болтового соединения жесткость боковых и задней стенок еще недостаточна, только после сварки жесткость конструкции возрастет в разы. В процессе предварительной сборки и «сметывания» каркаса боковые стенки поднимают в вертикальное положение максимально аккуратно, в несколько приемов, чтобы избежать деформации трубы под собственным весом в центральной части рамы. Иногда для увеличения поперечной жесткости рамы боковой стенки внутри сборки временно крепят доски или горбыль.

Совет! Не следует пытаться сразу зашивать плоскость любой из стенки профилированным листом. Эта мера отчасти повышает жесткость рамы, но даже при слабеньком ветерке вся конструкция из профильной трубы превращается в подобие паруса и становится неуправляемой.

Аналогичным способом собираются треугольные фронтоны крыши гаража. Для увеличения жесткости внутри рамы фронтона нужно обязательно установить V-образный силовой элемент. Фронтоны устанавливаются на собранную коробку из боковых, задней и передней стенок и далее соединяются между собой продольной коньковой балкой из профильной трубы. Из легкой трубы прямоугольного сечения 50х15 мм набирается потолочное перекрытие гаража, и устанавливаются стропильные несущие элементы.

Сборка гаража и завершающие операции

Перед установкой каркаса гаража на готовый фундамент необходимо убедиться в правильном расположении анкерных болтов, заделанных в бетонное основание, если проблем нет, то монтаж каркаса начинают с установки боковых стенок и элементов потолочного перекрытия. Для увеличения жесткости сборки в местах каждого болтового соединения отдельных фрагментов профильной трубы стыки усиливают нанесением нескольких точек сварки.

После установки задней и передней стенки каркаса гаража, фронтонов и стропильных элементов крыши приступают к регулировке зазоров в соединениях. Иногда приходится сбивать точечную сварку и молотком подбивать соединения для достижения необходимых размеров и зазоров, обеспечивающих нормальную работу входных ворот. После этого приступают к сварочным операциям. Переходя от передней стенки и ворот к угловым стойкам, задней стенке, крыше проваривают электросваркой все швы в болтовых соединениях.На завершающем этапе каркас из профильной трубы равномерно фиксируется на анкерных креплениях фундамента.

Остается обработать профильную трубу фосфатным антикоррозионным преобразователем, прогрунтовать и покрасить, после чего можно переходить к укладке на каркас гаража металлопрофиля. Внутреннюю поверхность потолка и стен гаража облицовывают пенопластом и зашивают пластиковым профилем. Очень редко для теплоизоляции стен гаража применяют волоконные материалы на основе минеральной или базальтовой ваты, степень утепления для такой конструкции не так важна, а влагу они набирают очень хорошо, что может создать проблемы для несущей профильной трубы из-за повышенной влажности в помещении.

Пол гаража рекомендуют углубить на 15-20 см, гидроизолировать, уложить геотекстилем и засыпать песком и керамзитовой крошкой, поверх которого укладывают обычную тротуарную плитку или деревянную доску.

Заключение

Смета на строительство такого гаража в среднем колеблется от 400 до 800 долл. Но при финансовых расчетах следует помнить, что это неплохое вложение денег, так как срок службы гаража из профильной трубы составит не менее 10-15 лет. Несмотря на использование сварки для сборки гаража, такую конструкцию из профильной трубы можно реально разобрать и упаковать в грузовую длинномерную «Газель» в течение 5-6 часов.

Гараж из профильной трубы своими руками: пошаговая инструкция по сборке

Строительный рынок предлагает большой ассортимент различных материалов для сооружения помещения под стоянку легкового автомобиля: из кирпича, шлакоблока или древесины. Но всё большую популярность приобретают в изготовлении «домика для машины» конструкции из профиля, а всё благодаря тому, что гараж из профильной трубы своими руками может возвести каждый, главное правильно составить чертеж и произвести работы согласно последовательному плану действий. Давайте разберемся как сделать гараж используя минимальное количество материалов и небольшой ассортимент инструмента.

Преимущества и недостатки конструкции из профильной трубы

Профильная труба — уникальный материал, отлично подходящий для сооружения различных конструкций, к которым относится и гараж для легкового автомобиля.

Плюсы профиля:

  1. Стоимость материала – общая цена конструкции будет невысокой, благодаря доступной цене на него. Если сравнивать стоимость профильной трубы и листов металла, то чувствуется явный перевес в экономии в сравнении с ценой на панели и бетонные блоки.
  2. Фундамент – так как конструкция из профильной трубы имеет небольшой вес, она не нуждается в тяжелом и мощном основании, это позволяет значительно сэкономить, ведь материалов для фундамента понадобится немного.
  3. Простота – процесс сооружения гаража из профиля легкий и он может быть очень легко сконструирован любым домохозяином.
  4. Демонтаж – немаловажным фактором является то, что конструкцию при необходимости можно демонтировать, если она собрана не при помощи сварки, а резьбовым способом.

Ряд преимуществ конструкции этого типа перекрывает единственный большой недостаток гаража сооруженного из этого строительного материала – в зимний период температура внутри такого помещения будет невысокой.

Даже устройства для обогрева помещения и качественное утепление не помогут в поддержании высоких температур – холодно будет в любом случае.

Проектирование

Перед тем как начать строительные работы по возведению конструкции, следует сначала сделать чертеж гаража из профильной трубы. Он поможет подсчитать необходимое количество материала и правильно выполнить работы на каждом этапе строительства. Сделать схему каркаса нужно соответственно вашим запросам и доступной площади для возведения конструкции. Стандартными считаются 3 на 6 метров, для удобства мы предлагаем пример проекта и чертежи помещения именно этих размеров:

Если вы решили соорудить конструкцию других размеров, то не забудьте принять во внимание следующие факторы, которые влияют на размер возводимого гаража:

  • Ширина должны быть как минимум на 1.5 метра шире автомобиля, чтобы дверь как минимум на половину могла открываться, но лучше делать просторный и большой по ширине гараж.
  • Для безопасного заезда в помещения и возможности хранения инструмента, размеры длины гаража должны быть на 2.5 метра больше длины автомобиля.
  • Перед тем как определить высоту гаража, измерьте высоту автомобиля с открытым капотом и багажником – чтобы не попасть впросак, высота должна быть как минимум на 0.5 больше чем это значение.

Во время проектирования конструкции следует учитывать и другие факторы, например, размер профильных труб доступных в продаже. Так же учтите способ сборки конструкции – сварной или модульный. Хотя первый вариант и выглядит крепче и монолитней, модульный гараж можно демонтировать при необходимости. Именно этот тип соединения и рассмотрим в данной статье – для реализации модульной конструкции нужна только дрель и болгарка, сварочный аппарат не понадобится.

Необходимые инструменты и материалы

Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.

А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем. Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра.

Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.

Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:

  • Измерительные инструменты – рулетка, уголок, линейка, уровень;
  • Электрическая дрель и сверла к ней;
  • Болгарка и набор дисков по металлу;
  • Ключи и шуроповерт с набором головок;

Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.

Последовательность работ:

  1. Размечаем территорию;
  2. Возводим основание/фундамент под гараж;
  3. Монтируем каркас;
  4. Устанавливаем ворота;
  5. Сооружаем крышу и настил кровли;
  6. Работы по обшивке стен.

Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.

Конструирование фундамента и пола

Если земля, на которой вы строите принадлежит вам, то есть смысл подготовить крепкий и долговечный фундамент. Это делается с целью обеспечить монолитность гаражу, и чтобы постройка не смогла опуститься в землю.

Выполнить фундамент для каркасного гаража можно различными способами:

  • Готовые железобетонные плиты толщиной 20-30 сантиметров, подойдут тем, кто готов вложить чуть больше денег в возведение основания. Для монтажа фундамента лучше приобрести несколько фундаментных железобетонных плит. При необходимости их доставят на грузовиках, а в установке помогут строительные краны. На участке обязательно нужно подготовить и выровнять поверхность где будет устанавливаться готовая плита — выкопать котлован согласно размеру, уложить слой гравия и песка с целью обеспечения хорошей усадки. Помните, что площадь плит должна быть больше чем площадь основания гаражного каркаса.
  • При небольшом бюджете, можно установить обычную армированную стяжку. Основание этого типа подходит для каркасных построек, в том числе для гаражей из профильных изделий. Это самый недорогой и доступный способ создания основания и пола.
  • Плиточная кладка то же часто используется как основание и пол для каркасного гаража, но предварительно нужно залить бетонную стяжку для целостности кладки.

Чтобы предотвратить попадание дождевой воды внутрь гаража, нужно чтобы основание было выше поверхности земли не менее чем на 20 сантиметров.

Возведение каркаса

Сконструировать каркасный гараж из профильной трубы своими руками можно двумя популярными способами: модульный и местный тип сборки.

Модульная сборка конструкции предполагает подготовку модулей перед началом возведения конструкции. Сначала на земле собирается несколько стеновых модулей, затем их соединяют между собой. Так же собрать заранее следует потолок, элементы конструкции крыши и другие детали.

Соединять модули в одиночку не получится – для осуществления этой разновидности сборки необходимы подсобные рабочие.

Местная сборка предполагает производства работ одним человеком: сначала собирается основание из заранее нарезанных профилей, согласно чертежу. Затем основание конструкции устанавливается на фундамент. Конструкция собирается поэтапно с использованием крепежных элементов.

Установка ворот

Устанавливать ворота лучше до работ по обшивке конструкции. Для изготовления можно использовать всё тот же профиль и листы металла. Сборка ворот происходит согласно подготовленному чертежу, стандартными считаются обычные распашные ворота для гаража – они просты в изготовлении и монтаже.

  1. Из профиля собирается два прямоугольника соответственно размерам гаража;
  2. Каждая створка укрепляется ребрами жесткости для монолитности;
  3. Используя стандартные гаражные петли створки устанавливаются на конструкцию гаража;
  4. Обшивают створки тем же материалом, который будет использован для обшивки стен.

Сегодня очень популярны в роли ворот использовать секционные устройства, которые работают при помощи электромотора. Систему этого типа нужно устанавливать после окончания работ по сборке гаража, но она не предусматривает дополнительные двери.

Обшивка стен

Многие решают использовать сайдинг, предварительно обшив каркас фанерой, но более дешевым и простым в монтаже является профилированный листовой металл. При приобретении материала, обращайте внимание на его маркировку, для обшивки каркаса гаража подойдет только профлист С20 или С21.

Обшивку стен производят при помощи дрели и саморезов, вкручивать которые следует в прогибы листов, приложенных к профильным трубам. Много крепежных болтов не нужно – достаточно 6-8 саморезов на 1 квадратном метре листа. При работе с профилированными изделиями нужно соблюдать правила безопасности – используйте защитные очки и перчатки.

Внутренняя отделка обычно производится одновременно с утеплением конструкции. Обшивать изнутри каркас легче всего листом фанеры, но многие используют листы гипсокартона.

Кровля

Для сооружения кровли можно использовать как модульную, так и местную сборку, но первая в разы удобнее. Если конечно речь идет о двускатном типе кровли.

Сегодня более популярна кровля с однокатной крышей.

Она очень проста, здесь важно чтобы профнастил имел водоотводы и уклон, то есть одна из стенок обязательно должна быть выше противоположной, чтобы вода стекала в одну из сторон. Данная особенность конструкции продумывается еще на этапе планирования.

Утепление и вентиляция

К утеплению гаража следует отнестись со всей ответственностью. При этом осуществляя работы по установке утеплителя, обратите внимание, что конструкция должна так же вентилироваться, чтобы в ней не было душно летом. В роли утеплителя отлично подходят плиты минеральной ваты, которую вставляют в детали обрешетки… Гараж утепленный минеральной ватой может использоваться круглый год.

Видео процесса

Более подробно разобраться в том, как собрать каркас для гаража из профильной трубы рассказывается в этом видео:

Если вы взяли в расчет 4×6м конструкцию, то очень подробно поможет разобраться в поэтапном сооружении следующий видеоролик:

Загрузка…

Каркасный гараж из профильной трубы своими руками: чертеж каркаса из профтрубы

Автор roman На чтение 9 мин. Просмотров 5.4k. Опубликовано

У многих автовладельцев нет постоянного места для хранения машины, поэтому приходиться тратиться на оплату услуг крытой автостоянки. Дабы этого избежать, можно возвести своими руками доступный по стоимости каркасный гараж из недорого материала за короткое время.

К примеру, из профильной трубы. Как это сделать, вы узнаете, прочитав эту статью до конца: советы опытных специалистов далее.

Почему профилированный материал выгоден для строительства гаража

Актуальность гаража не вызывает сомнений практически ни у одного автовладельца. Конечно, можно экономить, оставляя машину у дома под открытым небом, но такая практика ускорит ее износ. Реально приобрести готовый автодом в кооперативе, но, скорее всего, он не будет располагаться вблизи дома.

Выход есть! Можно возвести гараж из труб металлических диаметром 100 мм. Составлять особого труда это не будет.

Сам материал обладает рядом неоспоримых достоинств:

  • низкая стоимость по сравнению с кирпичом, железобетоном;
  • экономия на фундаменте, так как ведь конструкция из профтрубы имеет легкий вес;
  • высокая прочность каркаса позволяет выполнить обшивочные работы без риска повредить остов здания;
  • возможность быстро осуществить демонтаж строения при необходимости перенести его в иное место;
  • отсутствие мокрых операций в процессе строительных работ, за исключением возведения фундамента;
  • отсутствие усадки готового здания во время и после строительства;
  • краткие сроки возведения.

Касательно актуального для строительства вида труб, то отечественный рынок предлагает варианты с квадратным, прямоугольным срезом. Опытные мастера советуют остановить выбор на квадратных профтрубах, так как их сборка более легкая. Возводить конструкцию из прямоугольного профиля труднее.

На заметку! В широтах с суровым климатом автодом из профилированной трубы потребуется дополнительно утеплять специальными материалами. Также отметим, что металлические поверхности должны быть качественно обработаны спецсоставами для борьбы с коррозией.

Проектирование гаража

Работы по возведению гаража из профильной трубы нужно начинать с создания чертежей. Также потребуется составить для безошибочного выполнения работы поэтапный план. Схема должна содержать тщательную прорисовку всех деталей конструкции.

Предпочтите простой вариант, если не планируете размещать в строении большое число автомобильных принадлежностей, оборудование для ремонта авто или попросту не владеете большим опытом в подобных вопросах.

Помните! Любая дополнительная деталь повысить стоимость будущей постройки и увеличит сроки выполнения работы. При ограниченности бюджета откажитесь от лишнего декора.

Проект гаража из профильной трубы.

При строительстве автодома из металлических труб своими руками потребуется соорудить фундамент. Опытные специалисты советуют остановить выбор на комбинированном мелкозаглубленном ленточном основании с винтовыми сваями в углах фундаментной коробки.

Оптимальная глубина свай – 1-1,5 м. Наиболее простой путь – выложить ровным слоем бутовый камень и залить его раствором бетона.

Фундамент нужно сооружать, придерживаясь строительных норм и правил, выполняя гидроизоляцию, дренажные работы. После изготовления каркаса гаража станет ясно, какие участки основания потребуется доработать анкерными креплениями. С их помощью автодом и фундамент соединяют в единое целое.

Обязательно придерживайтесь проработанных чертежей, схемы выполнения работы, чтобы не допускать ошибок. Это также поможет правильно высчитать актуальный объем строительных материалов (с небольшим запасом).

Определитесь заранее, какой будет конструкция: сварная или разборная. В случае изготовления последнего типа каркаса потребуется приобретение дополнительных крепежных изделий, оцинкованных уголков, гаек.

Фундамент для гаража из профильной трубы

Продолжим статью рассказом о том, как построить самостоятельно гараж из профильной трубы. Для устранения риска проседания конструкции при эксплуатации важно обеспечить ее надежным фундаментом.

Основание поднимают над уровнем земли минимум на 20 см, чтобы оградить конструкцию из НКТ труб от риска затопления во время таяния снега, длительных дождей.

Рассмотрим традиционные технологии изготовления фундамента для гаражной постройки.

ТехнологияОсобенности выполненияНедостатки
Использование железобетонной плитыЖелезобетонная плита привозится и монтируется на выбранное заранее местоВысокая стоимость, необходимость в выполнении подготовительных работ
Цельнолитая армированная стяжкаРаствор бетона выливают поверх заранее подготовленной подушки из песка, щебняПрактически лишен недостатков. Но организовать его можно только при условии высокой плотности грунта
Стяжка из бетона с покрытием из тротуарной плиткиПоверх бетонной стяжки потребуется выполнить слой тротуарной плиткиПопулярный способ создания основания под автодом, но обойдется дороже бетонной стяжки
Основание со сваямиНужно выполнить бетонирование, кирпичную кладку, монтаж свай в местах с самой большой нагрузкой. Далее используется металлическая пластина, которую приваривают к верхушке созданной платформыЧрезмерная сложность, необходимость выполнения сварных работ

Каркасная конструкция

После изготовления фундамента переходим к рассказу об особенностях создания каркаса для гаража из профильной трубы. Нужно детально изучить проект выполнения работ, дабы четко придерживаться его.

Таблица металлических труб и профилей.

Приварите профильные трубы к сваям горизонтально, дабы получить цельный каркас по всему его периметру. Далее, вертикально монтируют стойки будущей конструкции, для чего применяются те же горизонтальные трубы. Металопрофиль приварите посередине высоты стоек, после чего переходят к верхней обвязке для монтажа крыши.

Если планируется сооружать односкатную кровлю, потребуется удлинить одну половину автодома так, чтобы она стала выше другой. Далее, для повышения практичности конструкции поверх горизонтальных форм следует закрепить прочные железные балки.

Каркас будущего изделия может собираться на месте, если работа выполняется своими руками, без помощников. Также можно воспользоваться более простым методом модульной сборки, которая предусматривает сборку каждой стены отдельно с последующим соединением на фундаменте.

https://www.youtube.com/watch?v=M1uWX3Mb_J0

Кровельные работы

Если имеется профилированный металл в форме труб, его можно применить для создания своими руками удобного, практичного автодома.

Сделать гараж из трубы максимально теплым поможет качественно возведенная крыша. Но какой ее вид предпочесть? Специалисты утверждают, без особого опыта создать сложную по конструкции крышу, вряд ли, получиться.

Виды ферм для строительства гаража.

Остановите свой выбор на стандартном варианте односкатной крыши. Процесс ее изготовления предусматривает удлинение одной стороны каркаса за счет монтажа нескольких несущих на верхней обвязке.

Применить можно трубы квадратные, прямоугольный металлопрофиль, слово за вами. Особенной разницы нет. А за качеством сварных швов, иного рода соединений, следить нужно с особым вниманием, чтобы не возникало проблем при эксплуатации автодома.

Сама кровля изготавливается так:

  • сварите металлическую сетку из труб, как при изготовлении каркаса автодома;
  • готовую обрешетку закрепите поверх верхних зон стеновых перекрытий;
  • крышу стоит дополнительно утеплить, гидроизолировать, оснастись вентиляционными ходами;
  • на готовую обрешетку укладывается профнастил и фиксируется шурупами с пластиковыми шайбами или специальными заклепками.

На заметку! Не стоит чрезмерно пережимать крепления, иначе можно получить эффект «вжатости» и деформацию кровельного настила. Такие недочеты повлекут за собой нарушение целостности обшивки, быстры износ соединений.

Ворота для гаража из профильной трубы

Чертеж гаража из профильной трубы.

Продолжаем строительство, построенного гаража комфортабельность повысить помогут качественно обустроенные ворота. Они могут быть секционными, роллетными, навесными, распашными, подъемно-поворотными. Наиболее востребованы у отечественного потребителя распашные или навесные типы.

Изготовить изделие можно своими руками из тех же профилированных труб и листового профнастила. Для этого возьмите пару опор, зафиксируйте на них поперечную трубу. Далее обшейте конструкцию с помощью листового профнастила широкого параметра, после чего сборную конструкцию соедините со сборным механизмом.

Если конструкция будет иметь существенный вес, ее стоит оснастись подьемным механизмом. Иначе со временем она может осесть и перестать помещаться в гаражный проем. При решении изготовить подъемный механизм сборный своими силами, две трубы нужно скрепить вместе в форме колена.

На получившийся агрегат монтируют пружину, чтобы получить опору. После сборки изделие фиксируют на воротах. Крепят ворота перед монтажом внешней облицовки.

Обшивка гаража

После монтажа гаражных ворот переходят к внешним отделочным работам. Как сделать облицовку стен своими руками и что для этого применить? Специалисты с большим опытом рекомендуют обратить внимание на профлисты маркировки С21, С20.

Обшивать ими каркас для гаража очень просто. Просто приложите материал к каркасу и прикрутите его при помощи саморезов по металлу с шагом в 1 м.

Саморез вкручивайте непосредственно в прогиб профилированного изделия, что позволит сохранить герметичность листов, обеспечить креплению высокую надежность, долговечность. Обшивать строение нужно со всех внешних сторон.

Еще одним хорошим вариантом для финишной обшивки гаражного строения является сайдинговая панель. Сначала каркас гаража обшивается плитами OSB, выполняющими функцию платформы для облицовки, тепло- и звукоизоляции. Поверх OSB плит укладывают сайдинг.

Утепление и гидроизоляция

При изготовлении гаража своими руками вы отдали предпочтение металлу? Металлический каркас отличается высокими эксплуатационными параметрами и прослужит долгое время без потери первоначальных характеристик.

Но для повышения комфортабельности строения стоит позаботиться о его утеплении и гидроизоляции стен, что позволит сформировать внутри гаража здоровый микроклимат, предотвратить риск развития плесени, грибка.

Даже при низких температурах воздуха на улице находиться внутри строения будет комфортно, что крайне важно при проведении ремонта авто.

Схема утепления стен.

Утеплительные работы выполняйте в следующем порядке:

  1. Натяните полимерную мембрану или полиэтиленовую пленку на изготовленный своими руками каркас.
  2. Выполните монтаж обрешетки, размещая между ее элементами утеплительный материал. В качестве утеплителя можно использовать пенопласт, пенополистерол, минеральную вату и другие современные материалы с высокими показателями теплосбережения.
  3. Обшейте поверхности гидроизоляционным материалом. Современный рынок предлагает широкий выбор подобных материалов. Например, разнообразные гидрофобные составы, паробарьеры, рубероид, композитные лакокрасочные составы на основе полимеров, герметики, мастики и т.д..
  4. Облицуйте стены гаража изнутри отделочный материалом. Часто стеновые поверхности внутри таких сооружений обшивают сэндвич-панелями, фанерой, керамической плиткой, чуть реже обклеивают обоями, оштукатуривают декоративными составами.

Итог

Для возведения гаража своими руками стоит воспользоваться профтрубами. Это распространенный, доступный по стоимости материал, который обладает высокими эксплуатационными параметрами.

При грамотном подходе к работе можно довольно быстро и без больших материальных затрат получить надежную, удобную в использовании конструкцию.

Гараж из труб своими руками

Гараж из профильных труб, обшитый листовым металлом, поставленный своими руками, обойдется владельцу дешевле, чем строительство капитального сооружения из кирпича или блоков. Его можно использовать как временное укрытие для автомобиля, в дальнейшем хранить здесь садовый инвентарь. Стоимость металлоконструкции зависит от цены квадратной трубы, которая используется при строительстве сооружения.

Какие нужны материалы для гаражного строительства

Чтобы сделать гараж из стальных труб своими руками, понадобятся следующие стройматериалы:

  • Каркас: стальные трубы квадратного сечения 40*20; 50*20; 20*20 мм с толщиной стали 2 мм.

  • Фундамент: цемент, блоки, сваи – в зависимости от вида основания, выбранного хозяином.

  • Обшивка стен: профлист стеновой C-8, C-10.

  • Кровля: профнастил несуще-стеновой марки HC-20.

  • Пол: строганная доска толщиной от 28 мм, цемент, песок – если на полу планируется заливать бетонную стяжку.

  • Крепеж: оцинкованные саморезы для обшивки стен профлистом, саморезы с герметичными прокладками для фиксации кровельного профнастила.

Если гараж планируется утеплять, то дополнительно покупают теплоизолятор: плотную минвату в плитах, пенопласт, плитный пенополистирол. Внутри стены можно обшить гипсокартоном, фанерой, панелями OSB или отделать вагонкой.

Схема выполнения работ

Схема строительства гаража, бытовки, навеса для автомобиля с поликарбонатной крышей одинаковая. Отличия заключаются в наличии/отсутствии фундамента, материале обшивки, конструктивной сложности ворот. Последовательность выполнения строительных работ:

  1. Проект. Чертежи помогут наглядно представить, как выглядит строение, предусмотреть все конструктивные элементы, рассчитать количество стройматериала.

  2. Фундамент. Для быстровозводимой каркасной конструкции строить фундамент не обязательно. Но если хозяину важно, чтобы сооружение было прочным, прослужило много лет, основание должно быть фундаментальным: блоки, металлические сваи или мелкозаглубленный котлован, залитый бетоном. Из чего возводить фундамент, зависит от величины бюджета хозяина.

  3. Изготовление каркаса. Он сваривается из профильного проката квадратного сечения.

  4. Монтаж каркаса. Нижняя обвязка из стального профиля закрепляется на фундаментное основание при помощи анкеров. Если оно бетонное, поверхность предварительно гидроизолируют. Контакт бетона со сталью вызовет быструю коррозию, разрушение металлоконструкции.

  5. Окрашивание стальных элементов для защиты от коррозии.

  6. Обшивка. Стены формируют обшивают профлистом, досками, плитами ОСБ.

  7. Монтаж ворот. Сначала сваривается секции ворот, затем они устанавливаются на навесные петли.

  8. Укладка пола, внутренние отделочные работы. Пол может быть дощатым или бетонированным.

Сделанный из профильных труб гараж решит вопрос содержания автомобиля с наименьшими затратами. Чтобы конструкция простояла много лет, рекомендуется использовать высококачественный металлопрокат отечественного производства, покупая его в компаниях, продающих сертифицированную продукцию.

Необходимая информация для написания статьи предоставлена сайтом https://ferrumhand.ru/

7 способов быстро исправить лопнувшую водопроводную трубу в гараже

Когда большинство домовладельцев думают о лопнувших трубах, они представляют себе затопленную ванную комнату или промокшие полы на кухне. Однако проблемы с водопроводом могут привести к тому, что вам придется столкнуться с водой в самых неожиданных местах.

Можете ли вы представить себе беспорядок, вызванный поломкой трубы, протекшей в гараже за ночь?

Зимой замерзшие трубы в наружных стенах вызывают серьезный ущерб от воды, но лопнувшие водопроводные трубы в гараже случаются и в середине лета.Мы можем помочь вам оставаться готовыми к этой сырой катастрофе круглый год.

Как исправить прорыв водопровода в гараже

Ремонт трубы своими руками начинается с отключения подачи воды в ваш дом через главный запорный вентиль. Если в гараже затопление, отключите также электричество и отсоедините от сети источники потенциального поражения электрическим током, такие как стиральная машина и сушилка.

Осушите водопроводную систему, открыв внутренние краны и промывные туалеты. Найдите проблемную трубу, оцените повреждение и воспользуйтесь одним из этих семи способов ремонта своими руками, чтобы починить лопнувшую трубу в гараже.

1. Временно заклейте проколы лентой

Когда вода в трубе замерзает и расширяется, это может вызвать утечку через мелкие отверстия. Эта проблема возникает и с медными трубами из-за возраста и коррозии. Закройте отверстия плотными слоями изоленты или изоленты. Это временное решение, которое действует, пока вы не доберетесь до хозяйственного магазина.

2. Патч с C-образным зажимом

Начните краткосрочный ремонт, отрезав кусок старого резинового шланга или трубки, чтобы он поместился над разрывом и вокруг него.Поместите деревянный брусок на резиновую деталь и закрепите С-образным зажимом. Если поверхность разорванной трубы превышает дюйм, используйте два зажима, чтобы затянуть заплату.

3. Устранение капель с помощью хомутов

Используйте этот фиксирующий зазор, чтобы закрыть разрывы, слишком большие для метода C-образного зажима. Плотно оберните прорвавшуюся трубу резиновой накладкой на несколько дюймов длиннее и шире места повреждения. Удерживайте его на месте зажимом для шланга с каждого конца. Давление должно остановить утечку.

4.Закрепить стекловолоконной лентой

Лента из стекловолокна — это прочное крепление для сантехники, которое лучше, чем хомуты, выдерживает колебания давления воды. Лента пропитана смолой из стекловолокна, которая активируется при намокании и быстро затвердевает, образуя прочное уплотнение. Обязательно следуйте инструкциям по продукту и надевайте защитные перчатки при работе с материалом.

5. Запечатайте эпоксидной шпатлевкой

Это один из самых простых способов навсегда отремонтировать лопнувшую трубу в гараже. Отшлифуйте поверхность трубы и убедитесь, что она чистая и сухая.Замесите достаточно эпоксидной замазки, чтобы заполнить и покрыть повреждение, нанесите ее на разрыв и вокруг него и дайте ему застыть в течение часа, прежде чем снова включить воду.

6. Используйте хомут для ремонта труб

Если гаражные трубы в хорошем состоянии, хомут для ремонта труб также может быть постоянным решением. Он надежно изолирует утечку с помощью прочной резиновой оболочки и круглых металлических пластин. Просто подготовьте разрыв, установите зажим и прикрутите его на место.

7. Обрезать и заменить поврежденную трубу

Вы можете избавиться от некоторых трудностей при постоянном ремонте труб своими руками с помощью набора для ремонта разрывных труб.Обязательно отрежьте несколько сантиметров от повреждений с обеих сторон. Зачистите оголенную трубу, замените неподходящую длину соединителем из комплекта и закрепите прилагаемыми муфтами с плотной посадкой.

Проблемы с разрывом трубы в гараже

Повреждение гаража водой может дорого обойтись, поэтому проверьте свой страховой полис домовладельца. Поговорите со своим агентом о деталях и убедитесь, что вы застрахованы от такого рода неудач с водопроводом.

С помощью небольшого мастера и нескольких процедур технического обслуживания вы можете свести к минимуму большинство проблем с водопроводом.Обдумайте эти советы, как предотвратить аварию с разрывом трубы в вашем гараже.

• Добавьте изоляцию на наружные стены гаража.
• Установить запорный вентиль для гаражных труб.
• Проверяйте сантехнику в вашем доме несколько раз в год.
• Как можно скорее замените заржавевшие трубы и фитинги.

У вас всегда есть резервная копия

Прорвавшаяся труба в гараже может пропитать хранящиеся вещи, оборудование и приборы, а также повредить деревянный каркас и гипсокартон. Вы также столкнетесь с потенциальными проблемами плесени и грибка.

Наши бригады здесь, в Чикаго, штат Иллинойс, занимаются устранением всех типов повреждений, нанесенных водой из прорвавшихся труб. Мы восстанавливаем вашу собственность и вещи, устраняем плесень и даже устраняем утечки в трубах. Мы знаем, что вы справитесь с большинством ремонтов труб своими руками, но у вас всегда есть надежная помощь. Просто позвоните нам в ServiceMaster by Zaba.

сток — что это за труба в моем гараже?

сток — Что это за труба в моем гараже? — Обмен стеками товаров для дома
Сеть обмена стеками

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 1к раз

У меня в гараже есть загадочная трубка, из которой время от времени льется вода (не могу сказать, когда почему).Черная гибкая труба — это просто небольшая труба, которая подключается к любому водостоку и просто лежит на земле. Так его оставили предыдущие владельцы. Вода, которая выходит из трубы, может быть мутной / загрязненной частицами пищи, что заставляет меня думать, что это каким-то образом связано со сливом кухонной раковины.

Для чего нужна эта труба? Куда это должно привести? Что мне с этим делать?

Иногда я вижу, как он извергает столько воды, что в гараже образуется лужица среднего размера. Я бы хотел закрыть / исправить как положено.

Создан 15 янв.

Похоже, это тройник (очистка) с крышкой на нем, но со шлангом, добавленным к нему, чтобы помочь слить воду из штабеля труб, когда он возвращается назад.Я могу только предположить, что позже в этой трубе произойдет частичное засорение, и это поможет предотвратить ее обратное попадание в раковину наверху. Решение состоит в том, чтобы удалить засор с помощью ротора или аналогичного устройства и заменить колпачок на тот, в котором нет отверстия.
