Габариты шифера: 6, 7 и 8 волнового, вес на 1 м2, длина, ширина, толщина и полезная площадь

Размеры и вес 7-волнового шифера. Полезная ширина

Шифер — один из наиболее популярных кровельных материалов в мире и особенно в России. Наибольшую известность он достиг в 20 веке в Европе. С тех пор появилось множество современных кровельных покрытий, но он все так же пользуется спросом как в жилом, так и в промышленном строительстве. Разобрав все его особенности, преимущества и технические характеристики, возможно понять причины такой популярности. В данном случае разберем 7-волновой шифер.

Содержание:

  • 1 Описание и характеристика
  • 2 Размеры и вес 7-волнового шифера
  • 3 Состав и экологичность шифера
  • 4 Технология производства и стандарты качества
  • 5 Применение в строительстве

Описание и характеристика

7-волновой шифер — это материал с высокой степенью прочностью и доступной ценой. Его применяют для кровли крыш различных зданий и сооружений. Благодаря современным технологиям выпускается в широкой цветовой гамме. Поэтому он будет хорошо смотреться на любом здании.

При изготовлении используют ГОСТ 3340-95. На основании данного документа он бывает трех видов: шести, семи- восьмиволновой. Среди них последние наиболее прочные.

Волновой шифер имеет следующие технические характеристики:

  • число этапов на замерзание и оттаивание — 25.
  • плотность 1,6-1,7 грамм на кубический см.
  • предел прочности при изгибах — 16-19 мПА.
  • в основе применяют АЦЛ (асбестоцементные листы)

При выборе толщины листа важно принимать во внимание нагрузку, которая будет создаваться при порывах ветра. Также важно учесть количество снежных покровов зимой.

Как у любого материала, у 7-волнового шифера есть достоинства и недостатки:

Плюсы:

  1. Прочность, долговечность. Он не подвержен коррозии, не ржавеет, выдерживает около 25 циклов смены природных условий.
  2. Стоек к перепадам температур.
  3. Шифер не горит и не плавится. Поэтому он обеспечивает высокую степень пожарной безопасности.
  4. Быстрый монтаж, без привлечения посторонней рабочей силы.
  5. Доступная цена. В сравнении с другими материалами для кровли, этот наиболее дешевый.
  6. Безопасен с экологической и радиационной точки зрения.

Минусы:

  1. Наличие асбеста, который является вредным для организма человека.
  2. Хрупкость. Установку, а также перевозку необходимо производить аккуратно, чтобы не повредить его.
  3. При попадании в открытый огонь есть риск раскола на мелкие куски.
  4. На поверхности со временем образуется мох или плесень. Для борьбы с этим нужно применять специальные грунтовки.
  5. Более тяжелый в сравнении с другими материалами.

Преимущества относятся ко всем видам, в том числе — к семиволновому. Даже при наличии отрицательных качеств его широко применяют в различных областях.

Благодаря физико-механическим свойствам 7-волной шифер можно применять в сложных условиях. Он востребован в жилом и промышленном строительстве. Этот вид, так же как и остальные, выпускают в окрашенном и неокрашенном виде.

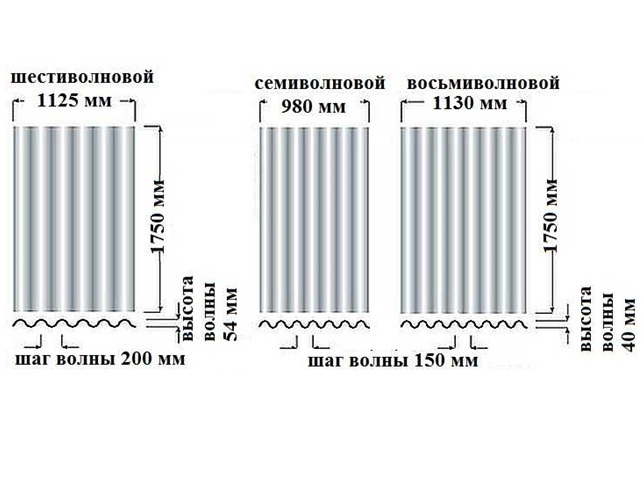

Размеры и вес 7-волнового шифера

По ГОСТу существуют такие марки:

  • 54/200. Его высота составляет 54мм, а шаг — 200мм.
  • 40/150: высота 40мм, шаг 150мм.

Размерами 7-волнового шифера являются следующие показатели: высота волны, промежуток между ними. К параметрам также относят ширину, длину, толщину поверхности листа.

7-волновой это унифицированный вид, его параметры составляют: 1750мм длина и 1125мм ширина.

Листы с 7-ю волнами наиболее прочные, наравне и с восьмиволновыми. Оба варианта одинаково востребованы при выполнении кровельных работ.

Вес у каждого листа разный, поэтому на несущие стены конструкции приходится различная нагрузка. На вес листа влияют его размеры. Масса одного составляет 23,2 килограмма.

У 7-волнового шифера существует два вида площади: номинальная, полезная. Они составляют 1,715 и 1,336 кв. метров.

Помимо этих показателей существуют стандартные размеры:

  • толщина — 5,8мм.
  • ширина — 98см.
  • длина — 175см.

Высота 7-волнового шифера, который составляет 4 см и его шаг 15 см, нормируется ГОСТом No 30340-95.

Производят листы и нестандартных размеров. Этот момент при заказе обязательно нужно уточнить.

Состав и экологичность шифера

Состав шифера очень прост, поэтому его легко проанализировать. Компонентами. входящими в состав, являются: вода, цемент, асбестовое волокно. Вода и цемент, безусловно, являются безопасными с экологической точки зрения.

Этого нельзя сказать об асбесте. Именно он заставляет многих усомниться в безопасности. Существуют две разновидности асбеста: хризотил-асбест и амфиболасбест. Из них второй вариант считается вредным для здоровья. Из этого материала шифер изготавливали на протяжении определенного времени заграничные производители. После длительного тестирования ученые пришли к выводу о вредности данного компонента и запретили его. В изготовлении сырья отечественного вида амфиболасбест не применяется, значит, он абсолютно безопасен для использования.

Каждый компонент в составе осуществляет свою функцию. Портландцемент благодаря своим вяжущим свойствам является связующим звеном. Хризотил-асбест выполняет задачу армирующего наполнителя. Он помогает удержать раствор цемента в необходимой волнистой форме и обеспечивает прочной и надежность конструкции.

Помимо этого хризотил, который применяют при производстве отечественного продукта, используют в комплексе с гипсом, смолами, каучуком, маслами, битумом. Такой тип разрешен в строительстве и промышленности во многих странах.

Технология производства и стандарты качества

Волновой шифер выпускается на основании госта 30340-95. Он распространяется на асбестоцементные волнистые листы, а также – на его компоненты, применяемые для кровли крыш или ограждения зданий и сооружений.

Технология производства асбестового волокна запатентовали в 19 века в Англии. Современный процесс изготовления не сильно изменился с тех времен. В России производство данного материала было запущено в 1908 году. Волокна асбеста являются достаточно прочными, кроме них применяют портландцемент и соду. Полученная сетчатая конструкция из асбеста является прочной основой для шиферного листа. Важный момент при производстве — обязательное соблюдение пропорций цемента и волокон асбеста. Существующие стандарты позволяют выпускать отечественным производителям много установок различного типа для изготовления.

Процесс производства происходит в несколько этапов:

  1. В начале осуществляется замес пульпы с помощью ковшевой мешалки для замеса.
  2. Затем полученную смесь извлекают и перенаправляют в устройство для придания формы в виде листа. Этот процесс длится около 30-90 секунд.
  3. Затем полосы разрезают с помощью специализированных ножниц.
  4. После этого происходит процесс создания волн с использованием барабанов.
  5. Готовые листы отправляются на следующий этап для затвердевания.
  6. На данном этапе происходит водонасыщение заготовленных образцов.
  7. Отправляют на склад с высокой температурой для просушки.
  8. По завершении всех этих действия продукт становится прочным, уже готов к использованию.

Все типы волнистого шифера обладают своими параметрами, которые также контролируются ГОСТом. При производстве используют определенный раствор пластичной консистенции, который состоит из хризотил-асбеста, воды и портландцемента. Взаимодействие всех компонентов позволяет произвести качественный, прочный и долговечный материал.

Для получения качественного вида необходимо придерживаться жестких стандартов:

  1. Соблюдать правильное соотношение асбестовых волокон, цемента и воды, которое прописано в ГОСТе.
  2. Изготовление должно производиться только на качественном оборудовании, которое сможет равномерно и точно распределить асбест в сырье.
  3. Придерживаться нормативных документов, регламентирующих процесс производства.

Применение в строительстве

Сегодня шифер волновой широко применяется для строительства промышленных зданий и сооружения, а также при строительстве жилых помещений. Такая популярность объясняется его прочностью, а также износостойкостью. Он занимает первое место среди кровельных материалов, оставляя при этом своих конкурентов позади. Его использование гарантирует сооружению надежность и долговечность.

Производители выпускают продукцию в различных цветовых гаммах, это позволяет подобрать нужный вид кровли под любой дизайн. Также окраска позволяет увеличить срок службы шифера в разы.

Перед началом монтажа кровли необходимо выяснить, какое количество листов может понадобиться. Сначала нужно произвести измерительные работы крыши. Затем необходимо определить длину свеса. На выбор размера листов влияет формы покрытия. Проще всего производить кровлю крыш с прямыми и не фигурными формами. Это позволяет сократить время работ. После всех подготовительных работ можно приступать непосредственно к монтажу кровли. Увеличить теплоизоляционную функцию крыши поможет нанесение на поверхность рубероида.

На рынке появляются все более новые и совершенные кровельные материалы. Даже существует риск того, что спрос на него может снизиться. Поэтому специалисты занимаются его усовершенствованием. Появление двустороннего защитного покрытия на его основании позволило сделать его экологически безопасным.

Размер 8-ми волнового шифера

Автор Кровельщик На чтение 7 мин Просмотров 1.2к. Обновлено

У каждого строения, независимо от назначения, имеется крыша, которая не допускает проникновения влаги, пыли и солнечных лучей в помещение. Крыша состоит не только из стропильной системы, ещё нужен и качественный кровельный материал. Материалов много, но желательно выбирать одновременно красивый и практичный, каким является 8-ми волновой шифер.

Содержание

  1. Общие сведения о шифере
  2. Преимущества шифера
  3. Недостатки шифера
  4. Показатели ГОСТа
  5. Технические параметры
  6. Состав смеси
  7. Особенности укладки
  8. Кровельная обрешётка
  9. Технология укладки
  10. Способы укладки
  11. Качественное крепление шифера
  12. Область применения
  13. Уход за шифером
  14. Рекомендации
  15. Вывод

Общие сведения о шифере

Асбестоцементный шифер производится в 2 видах – волновой и плоский. Широкое распространение получил именно волновой, ведь он намного проще в процессе монтажа и крепче плоского шифера.

Внешне шифер – это рельефный серый лист. Применяется, как кровельный материал для защиты крыш частных домов, коттеджей или промышленных объектов. Нередко встречаются и построенные заборы из шифера. Сравнительно недорогой по цене.

Он не пропускает воду и имеет достаточно большой срок службы.

Преимущества шифера

  • Твёрдая поверхность шифера выдерживает сильное механическое воздействие.
  • Повышенная степень износостойкости по сравнению с иными кровельными материалами (рубероид, изопласт).
  • Длительный срок службы, который в среднем составляет 50 лет.
  • Материал сильно не нагревается на солнце и служит теплоизоляцией.
  • Не подвергается процессу горения.
  • Составные компоненты не подвергаются коррозии, в отличии от металлических кровельных материалов.
  • Шифер поддаётся механической обработке (распил болгаркой).
  • Поверхность поддаётся мелкому ремонту или замене сильно повреждённого листа на новый лист.
  • Шифер может поглощать (звукоизоляция) излишние шумы от дождя или града.
  • Простота в процессе монтажа.
  • Стоимость материала намного ниже от аналогичных кровельных материалов.
  • Волнистая поверхность отлично отводит воду с поверхности.
  • Эстетичный вид шифера и возможность окраски.

Недостатки шифера

  • Лист способен крошиться и трескаться от сильно механического воздействия, изгибов.
  • Один лист достаточно тяжёлый – 23 — 27 кг.
  • Шероховатая поверхность может задерживать и грязь, что в дальнейшем может привести к образования мха.

Показатели ГОСТа

Согласно ГОСТу 30345-95 8-ми волновой стандартный шифер должен отвечать таким показателям:

  • Длинна – 1750 мм.
  • Ширина – 1130 мм.
  • Толщина – 5.8 мм.
  • Площадь листа – 1.98 м².
  • Шаг волны – 150 мм.
  • Плотность – 1.6 г/см³.
  • Высота рядовой и перекрывающей волны – 40 мм.
  • Высота перекрываемой волны – 32 мм.
  • Вес – 20 кг/м².

Технические параметры

Размер. Каждый лист должен соответствовать размерам 1750×1130мм, но как показывает практика, существуют отклонения. При замере листа допустимо отхождение от стандарта: по ширине и длине – плюс-минус 5 мм; высота перекрываемой волны – от значения 3.2 мм, может увеличиваться или уменьшаться на 4 мм; высота перекрывающей волны 40 мм и отклонения допускаются в пределах ± 3 мм. Отклонения от толщины листа в 5.8 мм – плюс 1 мм, в большую сторону.

Прочность. Лист шифера при изгибе должен выдерживать нагрузку в 150 кг/см², а сосредоточенная нагрузка должна превышать этот показатель.
Плотность. Плотность компонентов в растворе после высыхания, должна составлять не меньше 1.6 г/см³.

Состав смеси

  • Асбестовые волокна с различной длиной и диаметром, которые в союзе с остальными компонентами образуют армирующую сетку.
  • Портландцемент, марок М 400 ИЛИ 500.
  • Затвердевающие примеси.
  • Вода.

Особенности укладки

Выбирая волнистый шифер в качестве кровельного материала, необходимо учитывать, что он предназначен для крыш без большого количества сопряжений (стыки). Множество стыковок и нахлёстов волн может привести к протечкам.

Перед укладкой шифера необходимо проверить надёжность стропильной системы и надлежащего угла уклона. Для долгой эксплуатации шифера уклон должен быть в пределах 12 — 35°. Кровельные работы должны проходить поэтапно и со строгим соблюдением правил.

Кровельная обрешётка

В качестве используемого материала для обрешётки выступает древесина. Понадобятся бруски 50×50 мм или 60×60 мм, а также доски первого сорта с размерами 25×140 мм. Во время закупки этого материала необходимо удостовериться, что на поверхности нет сучков, которые при нагрузке могут сломаться. Также древесина не должна быть сырой, ведь в процессе естественного высыхания – возможна её деформация.

Крепление брусков к стропильной системе начинается от карниза и до конька. Расстояние между ними (шаг) должен быть в пределах 530 мм. В зависимости от конструкции крыши, необходимо учитывать размеры обрешётки так, чтобы на неё укладывалось цельное число шиферных листов, как в параллельном, так и в вертикальном положении.

После создания обрешётки на скатах крыши необходимо соорудить деревянную основу для крепления коньковой части. Для этого коньковой брус устанавливается между примыкающими брусками от скатной системы обрешётки и скрепляется с каждым саморезами или болтами.

Перед монтажом шифера, рекомендуется всю деревянную конструкцию обработать антисептическим средством. Чтобы соорудить теплоизоляционную прослойку нужно поверх обрешётки уложить рубероид или его аналоги.

Технология укладки

В зависимости от метода укладки, работы могут начинаться как с края, так и с середины крыши. Многими специалистами рекомендуется для начала укладывать целые листы, а после обрезать шифер по точным размерам снятых с кровельной обрешётки. Таким образом можно избежать большого количества стыков шиферных волн и, соответственно, избежать возможных мест протечек воды.

Монтаж шифера всегда начинается с нижней части и постепенным поднятием к козырьку. Это связанно с тем, что листы шифера должны перекрывать друг друга, дабы не допустить просачивания воды между стыковочными местами.

Прислонив первый лист к деревянной обрешётке на поверхности листа оставляются метки, по которым будет произведено крепление. Метки должны совпадать с расположением деревянного бруса или доски под листом.

Чтобы закрепить лист, потребуются отверстия в шифере, которые производятся методом сверления. Ни в коем случае нельзя делать отверстия методом пробития металлическим дюбелем, ведь это может привести к расколу волны. Все отверстия делаются только наверху волны. Для закрепления одного листа достаточно 4 специальных гвоздя (длина 120-150 мм) с оцинкованной обширной шляпкой.

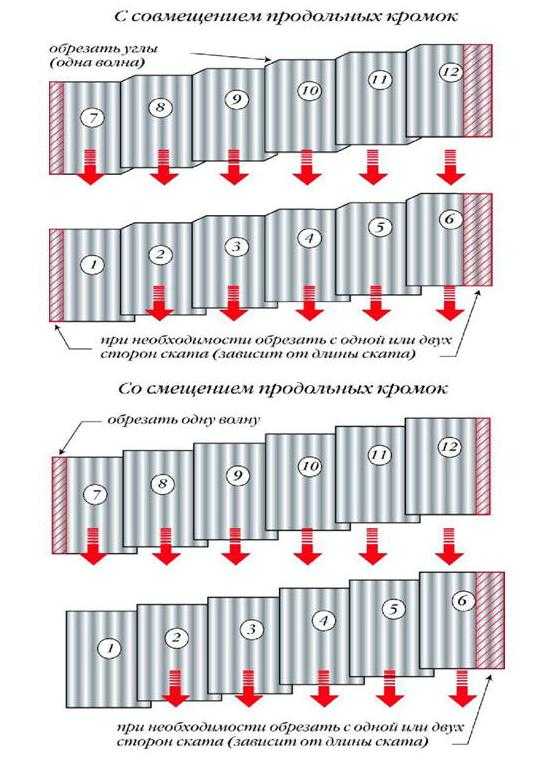

Способы укладки

Внахлёст. Этот метод предполагает укладку одного края листа на край следующего. Последовательное соединение листов – самый популярный вариант, который не требует особых знаний при укладке и экономит материал. Но при этом процессе желательно стыковые места обрабатывать жидкой битумной мастикой.

Встык. Процесс укладки шифера требует особых навыков, которые требуют соблюдения вертикального и горизонтального уровня с отметкой 0°. Стыки в этом случае требуют более тщательной герметизации (используется герметик). Хотя при данном виде укладки можно сэкономить на материале – затраты на герметики достаточно ощутимы в финансовом плане.

Шахматный порядок укладки. В этом случае листы шифера располагаются в нестандартном порядке, и это способствует меньшему образованию стыков. Также стыки, располагаемые не в одной плоскости – минимизируют прохождения влаги между листами.

Качественное крепление шифера

Для полного крепления листа шифера используется, как минимум, 4 длинных гвоздя или шурупа. Чтобы закрепить лист, необходимо в верхней части волн просверлить отверстия, которые должны быть больше на 2 — 3 мм от диаметра крепёжного элемента. Это нужно для прохождения гвоздя и при малейших деформационных процессах обрешётки не останавливать усадку шифера.

Гвозди или шурупы должны иметь под шляпкой резиновую прокладку, которая, прижимаясь к поверхности шифера, создаёт эффект герметизации и влага не проступит. Затягивать шурупы или забивать гвозди полностью нельзя, ведь в жаркий или холодный период времени шифер способен сжиматься и расширятся, что может привести к растрескиванию участка крепления.

Область применения

  • Шифер применяется для защиты крыши дачных домов, коттеджей и иных строений на земельном участке.
  • Для защиты стропильных систем промышленных предприятий.
  • Может служить, в качестве забора.
  • В некоторых случаях используется, как декоративный материал для облагораживания клумб, альпинария…
  • Не нужные обрезки материала становятся крепёжными элементами для возведения бетонного фундамента.

Уход за шифером

Этот материал особо не прихотлив в постоянном уходе. Достаточно в засушливый период, смывать с его поверхности пыльный осадок, а в осенний период времени, когда на его поверхность попадают листья от близ растущих деревьев, убирать их и тщательно промывать поверхность.

Рекомендации

  • При работе с асбестоцементным шифером необходимо надевать на лицо респиратор, ведь во время распила материала в воздухе концентрируется большое количество асбестового волокна, которое, попадая в дыхательные пути человека, негативно сказывается на здоровье.
  • Кровельные работы ведутся на высоте от 3 метров относительно земли и каждый рабочий должен быть оснащён страховочными ремнями, которые не позволяют человеку упасть.
  • Если серый цвет шифера не устраивает, можно его перекрасить в любой цвет. Для этого существуют специальные лакокрасочные смеси, которые одновременно коллорируют поверхность и не пропускают влагу. Они устойчивы к перепадам температур и не теряют первоначальный цвет, как минимум 5 — 7 лет.

Вывод

Выбирая кровельный материал, такой как 8-ми волновой шифер, крыша дома будет полностью защищена от пагубного влияния атмосферных факторов и будет служить десятилетиями. Особого ухода она не требует, а это главный фактор для владельцев сооружений.

Какой размер сланцевой черепицы? — Шиферная черепица и кровельные материалы

Размеры сланцевой черепицы могут варьироваться от 12 дюймов (длина) x 6 дюймов (ширина) до 24 дюймов (длина) x 12 дюймов (ширина). Специальные размеры, такие как сланец с половиной, могут быть заказаны для достижения впадин, концов фронтонов, бедер и слуховых окон.

Сланцевая черепица имеет прямоугольную форму, но может быть обрезана в специальные формы, такие как срезанные углы, ромб, рыбья чешуя и шестиугольник.

Сланцевая черепица также доступна в диапазоне толщин от 3/16” до 1 ½” со стандартной толщиной ¼” – 3/8”.

1118

11118

1118

1118

1118

114

1134494

1114

1374

114
SCHEDULE OF STANDARD SIZES
  Slate size Pieces per square Exposure
  Inches at Нахлест 3″ с нахлестом 3″
  24 x 12 115  10,5″0019
  22 x 12 126  9. 5″
  22 x 11 137  “
  20 x 14 121 8.5″
20 x 12 141 «
20 x 11 154 «
20
20
.0018  “
  18 x 14 137 7.5″
  18 x 12 160
  18 x 11 175
  18 x 10 192  “
  18 x  9 213  “
  16 x 14 158 6. 5″
  16 x 12 185  “
  16 x 11 201
  16 x 10 222  “
  16 x  9 246  “
  16  x  8 277
  14 x 12 218 5.5″
  14 x 11 238
  14 x 10 262  “
  14  x 291 «
14 x 8 327
14 X 14 X 14 x 14 x 14 x . 0019
  12 x 10 320 4.5″
  12 x  8 400
  12  x  6 534  “
