выбираем фрезерные сверла для дрели, их разновидности

Мастерам известно, что обрабатывать изделия, выполненные из металла, можно преимущественно с помощью специального оборудования и инструментов. Однако все это не подходит для использования дома или же в не слишком крупной мастерской. Выходом стало применение фрезы по металлу, которая стоит недорого и может работать вместе с обычной дрелью.

Особенности

Сверло-фреза является, по сути, одним из видов режущего инструмента, сочетает в себе функции как сверла, так и фрезы. Используется оно для того, чтобы делать во всевозможных материалах различные отверстия.

Само отверстие делается с помощью сверлильного элемента. А вот уже расширить его, придавая при этом нужную форму, а также размер, получается с помощью фрезы, являющейся боковой гранью.

Так как рабочих поверхностей получается всего две, инструмент получил название фрезерного сверла.

Инструмент, с помощью которого можно выполнять работы с металлом, можно считать универсальным. Его можно применять в отношении практически любого материала. Подобное сверло-фреза имеет свои преимущества и недостатки.

В первую очередь следует отметить достоинства. Данный инструмент способен выполнять две операции одновременно, так как не только делает отверстие, но и сразу придает ему необходимую форму. Особенно актуально это для условий производства, когда производительность труда играет немаловажную роль.

Вторым преимуществом можно назвать удобство использования, ведь применить можно не только специальное оборудование, но и какой-либо инструмент, обладающий зажимным устройством.

Подойдет, к примеру, настольный станок, обычная дрель или перфоратор. Также сверло-фрезу можно переточить. Это значит, что при затуплении угла заточки он без проблем восстанавливается.

Недостатком пользователи называют только один фактор – отсутствие необходимой степени шероховатости может играть в определенных случаях важную роль. В такой ситуации могут потребоваться другие способы доработки отверстия.

Какими бывают?

Фрезерное сверло по металлу имеет довольно большое количество разновидностей. Специалисты выделяют торцевые, цилиндрические, дисковые, фасонные, угловые и концевые инструменты. Поговорим о каждом из них более подробно.

При работе с металлом, когда предполагается использование дрели, более всего пользуется спросом сверло торцевого вида, имеющее вертикальную ось вращения. Оно отлично подходит для применения при воздействии на плоские поверхности, так как с его помощью получается снять слой материала необходимого размера.

С помощью дискового сверла-фрезы можно сформировать на поверхности металла всевозможные пазы и канавки. Это становится возможным благодаря тому, что зубья расположены не только сбоку, но и на торцевой части изделия.

Цилиндрическое сверло используется для работы с плоскими участками металлических элементов. Зубья располагаются по бокам и могут быть как прямыми, так и винтовыми. Имеют горизонтальную ось вращения.

Концевая фреза чаще всего применяется при работе с дрелью. С ее помощью можно делать довольно глубокие пазы или контурные выемки. Также допустима обработка взаимно перпендикулярных плоскостей. В боковой части инструмента имеются главные зубцы, другие же режущие элементы располагаются на торце.

При работе с фасонными поверхностями следует остановить выбор на аналогичном сверле. Они производятся посредством протягивания и имеют не очень большую длину. Основным отличием становится тот факт, что такая фреза применяется для конструкций, имеющих значительное отношение длины к ширине.

Что касается угловых фрез, их конструкцию можно назвать наиболее сложной. Применяют их чаще всего при работе с угловыми пазами, а также наклонными плоскостями.

Что касается конструкции, можно отметить одноугловые и двухугловые изделия. В первом случае зубцы располагаются не только на боковой части конуса, но и на торце. У двухугловой фрезы режущие элементы находятся на обеих конических поверхностях, являющихся смежными.

Если торцевая фреза имеет наибольшую популярность, то следует отметить, что меньше всего пользуются спросом угловые и фасонные инструменты.

Как выбрать?

Выбор фрезы по металлу может вызвать сложности у неопытного пользователя. Поэтому профессионалы советуют ориентироваться на диаметр изделия, его режущие зубья и их расположение, хвостовик, помогающий разместить сверло в патроне дрели и надежно его зафиксировать.

Также играет немаловажную роль материал изготовления и качество заточки. Если предполагается эксплуатация электродрели, нельзя забывать, что она предназначена для ручного применения, поэтому сверла, используемые в специальных станках, сюда не подойдут.

Если требуется инструмент сборного типа, необходимо проверить, насколько качественно закреплен режущий элемент. Чаще всего используется пайка изделия, в данном случае пластинки надежно сцепляются с поверхностью, иначе они просто вылетят в процессе проведения работы.

Качество заточки также является основополагающим фактором. С ним напрямую связана не только производительность, но и то, насколько хорошо будет выполнена работа. Производители зачастую стараются разработать уникальную технологию заточки, однако специалисты утверждают, что стандартные схемы являются наиболее предпочтительными.

Материал изготовления также влияет на различные показатели. Это и срок службы инструмента, и качество работ, и их производительность. Если речь идет о разовых работах, требования здесь не настолько высоки. В данном случае оптимальным будет использование цельного элемента, для изготовления которого применялась сталь одной марки.

В ситуации же, когда инструментом планируется пользоваться довольно часто, лучше сделать выбор в пользу более дорогого, имеющего зубья, выполненные из твердосплавных пластин.

Некоторые пользователи стараются сэкономить. Для этого они изготавливают сверло-фрезу самостоятельно, используя подручные средства. Однако нужно учитывать, что такой инструмент подойдет исключительно для элементарных задач. Рассчитывать на особенно качественный результат в данном случае не приходится.

Подробнее про ферезерные сверла по металлу смотрите в видео ниже.

конструкции насадок для фрезерования и изготовление самодельного инструмента

Ремонт приборов и оборудования часто связан с обработкой деталей из металлов. Для таких работ в домашних условиях и в небольшой мастерской, где нет специального оборудования, может использоваться фреза по металлу для дрели, которая превратит дрель в ручной фрезерный станок. Важным является подбор качественного металлорежущего инструмента, что позволит повысить качество обработки и расширить возможности применения этой рабочей насадки.

Особенности работы с дрелью

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом.

Важно помнить:

  • Число оборотов дрели меньше, чем у фрезера, поэтому резка будет идти медленнее.
  • Мотор электродрели перегревается при длительной работе. Требуется делать перерывы для охлаждения инструмента.
  • Подшипники вала редуктора рассчитаны на продольные нагрузки и могут выйти из строя при поперечном фрезеровании. Нельзя прикладывать большие усилия в поперечном направлении. Это увеличивает продолжительность обработки.
  • Патрон электродрели может не выдержать боковых нагрузок, что приводит к порче детали.

Безопасность при работе фрезером обеспечивается упорной пластиной. Можно сделать фрезер из дрели своими руками. Дрель нужно закрепить на самодельном основании, что позволит сделать конструкцию более безопасной и увеличить точность обработки.

Виды фрез по металлу

Электродрель со вставленной фрезой может заменить ручной фрезер по металлу. Фрезеровать дрелью не так удобно как специальным инструментом, но выполнять многие работы можно. Виды фрез по металлу для ручного фрезера:

  • Торцевые. Это наиболее часто применяемый вид инструмента по металлу. Ось вращения торцевой фрезы располагается вертикально. Фрезеровке подвергаются плоские поверхности, с которых снимается слой металла.
  • Дисковые. Это инструмент для образования различных канавок и пазов. Зубья могут располагаться как на боковой, так и на торцевой поверхности инструмента.
  • Цилиндрические. Ось вращения такого инструмента располагается горизонтально. Зубья находятся на боковой поверхности. Они могут быть прямыми или винтовыми. Винтовые зубья обеспечивают более точную и плавную работу инструмента.
  • Концевые фрезы обрабатывают пазы, выемки, уступы. Имеют зубья как на боковой поверхности, так и в торце.
  • Фасонные и угловые фрезы служат для обработки фасонных и угловых поверхностей. Это реже всего применяемые виды инструмента.





При работе дрелью по бетону используются твердосплавные коронки с переходниками. Простые виды фрез, работающие в комплекте с электродрелями — это зенковка и шарошка. Они служат для расточки отверстий в металле и черновой обработки.

Конструкция инструментов

По форме зуба фрезы разделяются на остроконечные и затылованные. У остроконечных зубья имеют плоские переднюю и заднюю поверхности, а у затылованных плоская только передняя поверхность, задняя же имеет форму архимедовой спирали. Затачивание остроконечных зубьев производится по задней поверхности и при этом меняется размер инструмента. Поэтому их не рекомендуется часто перетачивать. Затылованные зубья затачиваются по передней поверхности и могут перетачиваться многократно.

Фрезы для дрели могут производиться цельными или сборными. Цельные изготавливаются из одной заготовки. Материал тела инструмента и режущей части один и тот же. Производство таких изделий более экономично. Тело сборной фрезы изготавливается из недорогих марок стали, а для режущей части используют твердосплавные пластины. Это делает инструмент дороже, но улучшает его рабочие характеристики.

Самодельные фрезы

Существует много способов сделать насадки для дрели по металлу своими руками. Основные из них:

  • Можно насадить кремниевое колёсико от зажигалки на подходящую ось и получить хорошо работающую насадку.
  • К фанерному цилиндру приклеить куски наждачки и получить шлифовальный барабан.
  • Обточить дюбель для получения торцевой или отрезной насадки.

Каждый мастер может проявить изобретательность и изготовить такую оснастку, какая требуется для выполнения конкретных работ.

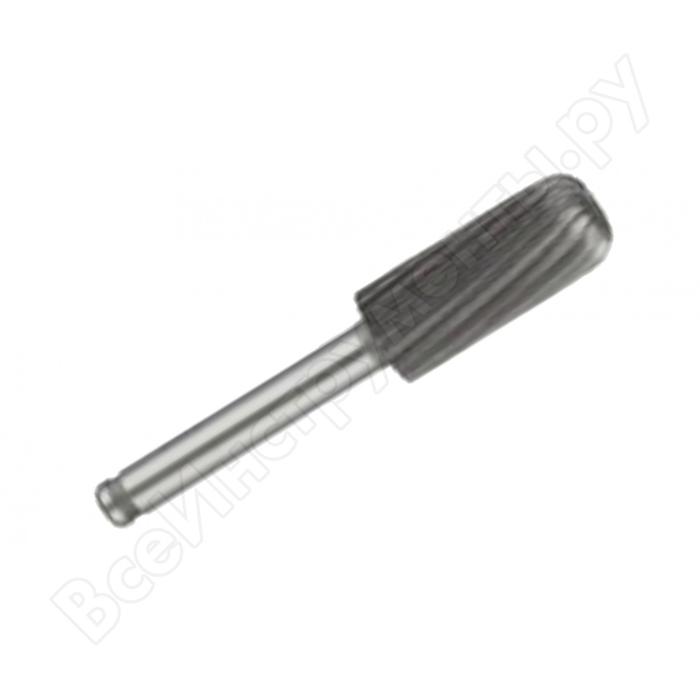

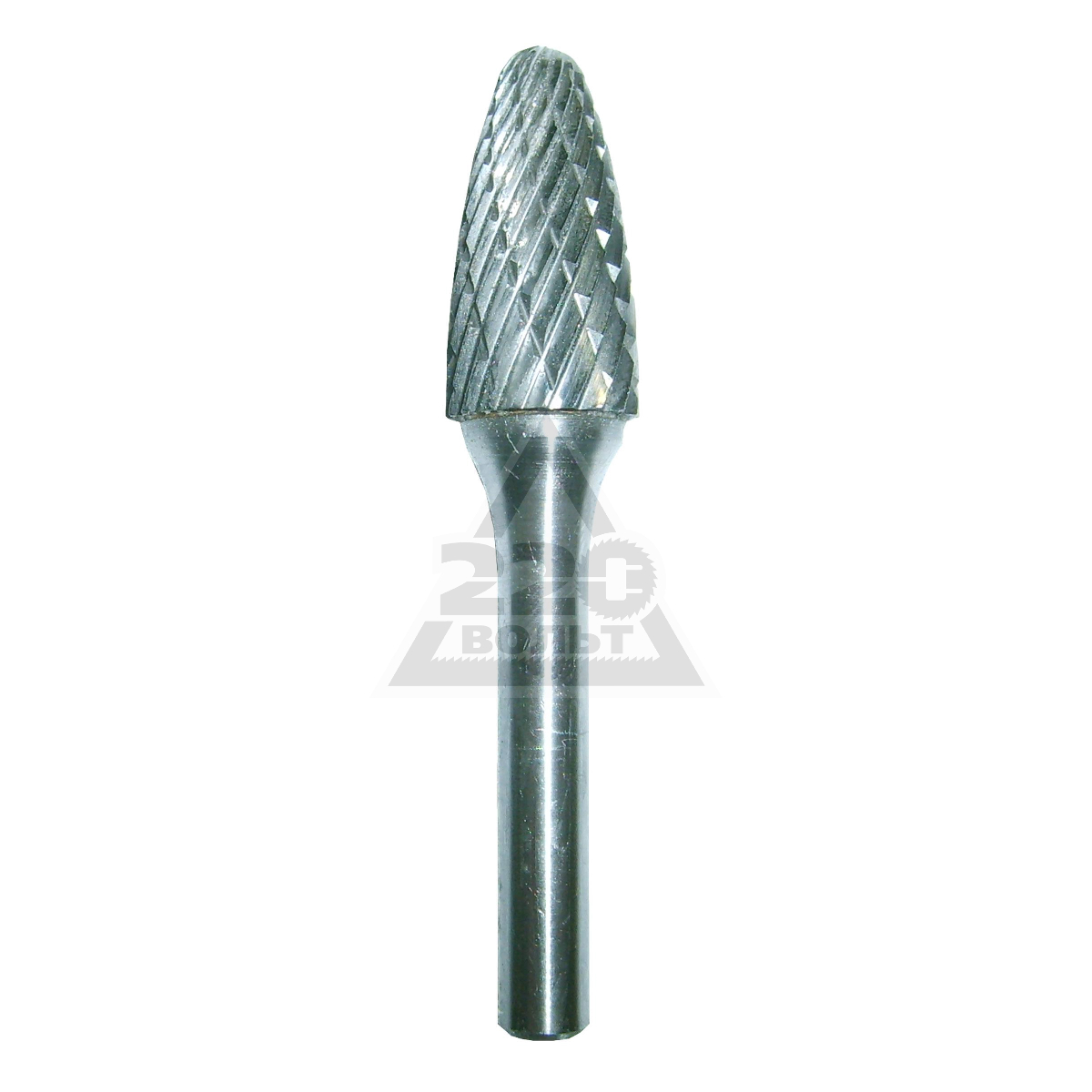

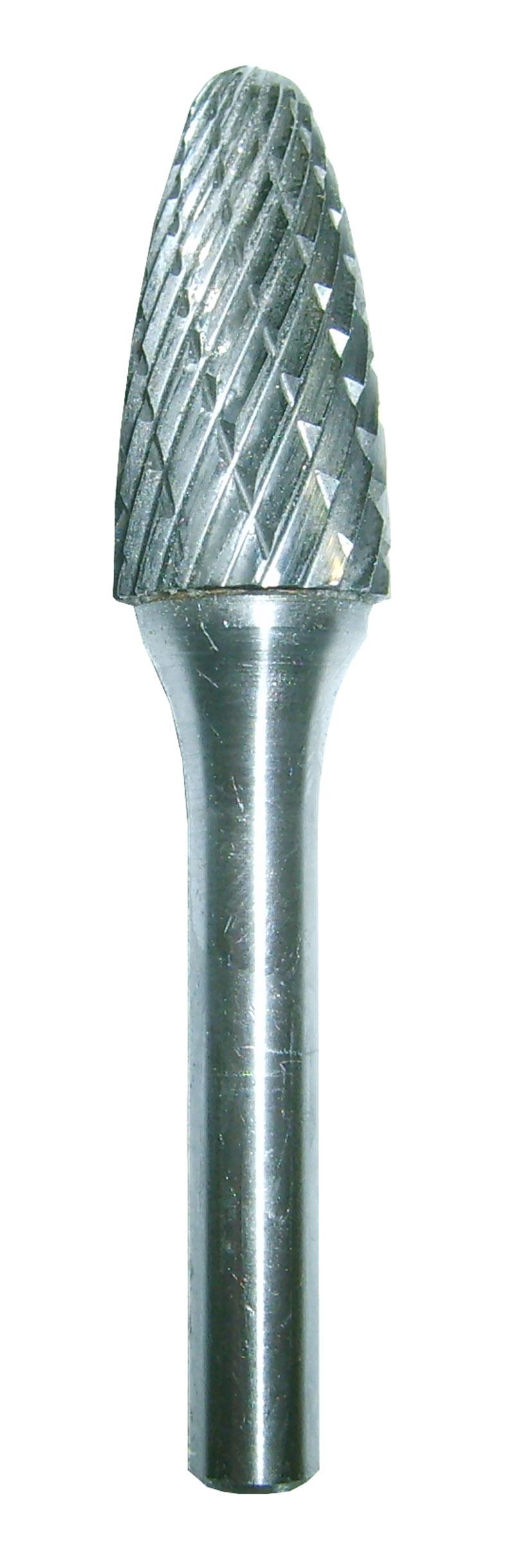

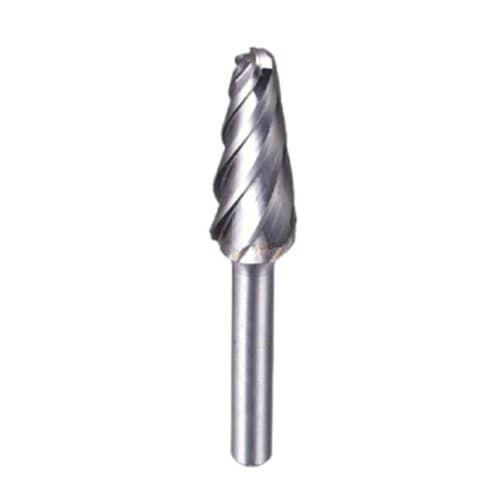

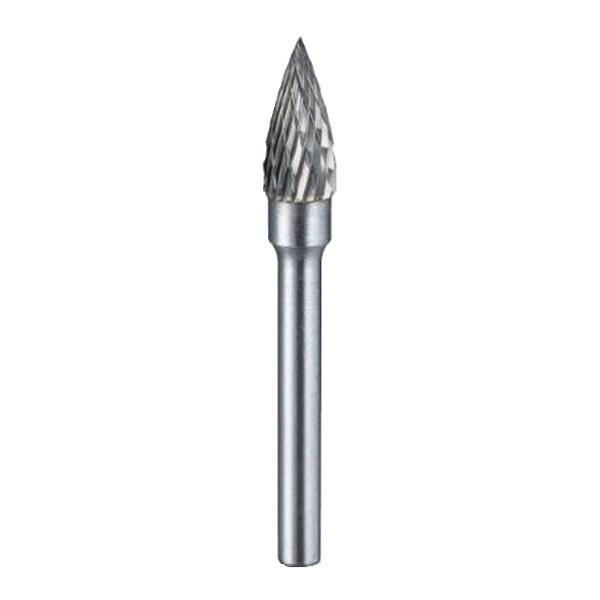

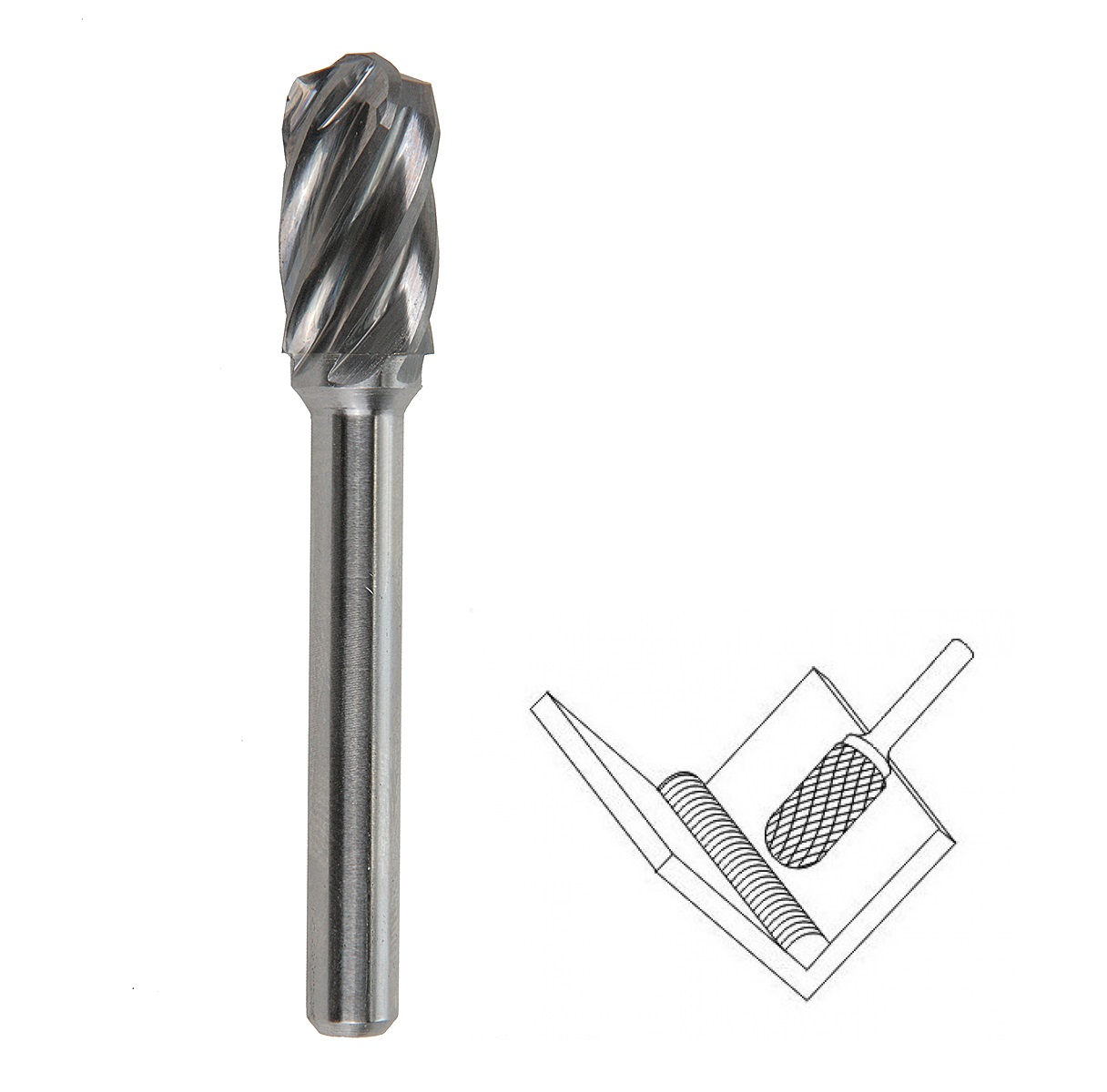

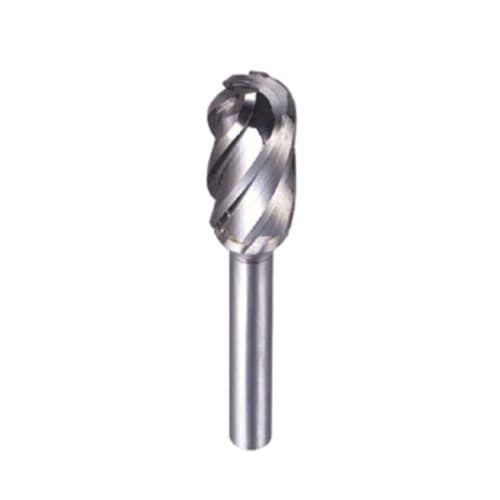

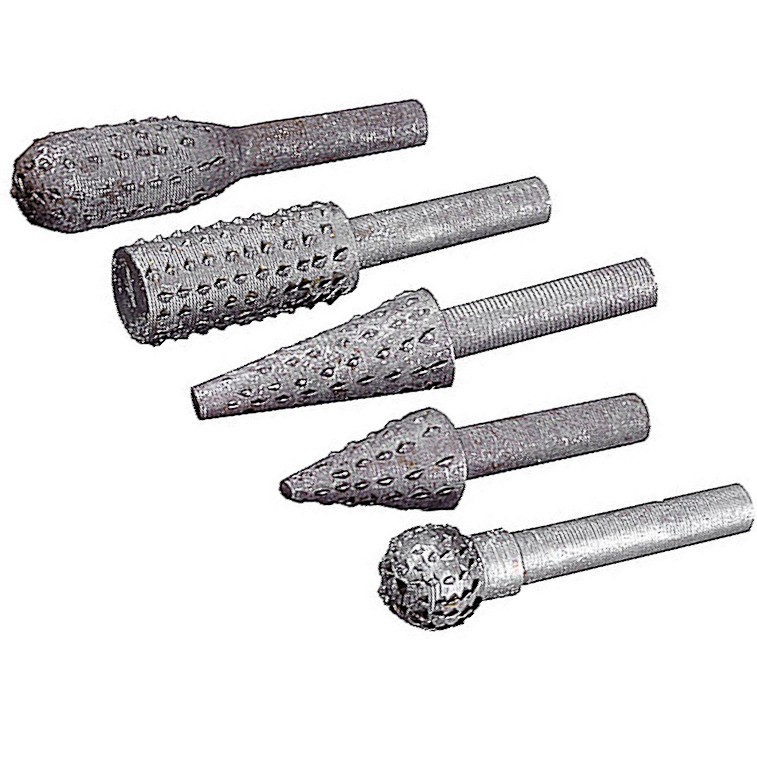

Борфреза по металлу

Борфрезы можно использовать с электрической дрелью или шуруповёртом. Борфреза по металлу для дрели, которая ещё называется шарошка, выполняет операции по зачистке и шлифовке металлических поверхностей. Гравировка и растачивание отверстий до требуемых размеров тоже могут выполняться борфрезами. Оборудование, на которое устанавливаются шарошки, должно иметь большую скорость вращения. Рабочая часть борфрез может иметь очень малые размеры. Этот мини-инструмент применяется для гравировальных и ювелирных работ, с его помощью изготавливаются матрицы и литейные формы.

Борфрезы часто используются совместно с бормашиной, иногда называемой дремелем. Это название пошло от немецкой фирмы «Дремель», которая производит оборудование и оснастку для фрезерных и гравёрных работ. При выполнении гравировки по дереву или металлу с использованием шуруповёрта или электродрели устанавливают гибкий вал и насадку для крепления шарошки.

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

  • Калёвочные. Применяются для скругления углов.
  • Дисковые. Служат для вырезания различных пазов и канавок.
  • Галтельные — для создания полукруглых канавок.
  • V-образные. Используются для вырезания пазов на плоских поверхностях.
  • Шиповые — для выполнения пазов типа ласточкин хвост.
  • Кромочные — для обработки краёв изделий.
  • Цилиндрические — для обработки плоских поверхностей.
  • Торцевые — для производства углублений и выемок.
  • Конусные — снимают фаски с кромок.
  • Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Originally posted 2018-07-04 08:34:07.

как выбрать или сделать своими руками

В случае возникновения необходимости проведения фрезеровочных работ, вовсе необязательно приобретать для этих целей дорогостоящее оборудование либо обращаться за помощью в слесарную мастерскую. В этом случае можно, для решения несложных задач, единовременно применить обыкновенную фрезерную насадку для дрели. Ее можно приобрести в специализированном строительном магазине либо сделать самостоятельно в домашних условиях.

Виды фрез по металлу для дрели

Благодаря использованию фрез, которые устанавливаются на электродрели, можно проводить обработку цветного либо черного металла, а также изделий, изготовленных из твердых пород древесины. Всего существует несколько разнообразных видов специальных насадок, которые можно применять во время фрезерования:

  1. Цилиндрические. Используются для устранения слоя металла непосредственно с самих заготовок.
  2. Дисковые. Применяются в случае возникновения необходимости вырезания канавок либо пазов непосредственно на самой поверхности металла.
  3. Фасонные.
  4. Торцевые. Применяются во время проведения обработки торцовой части деталей.
  5. Концевые. Предназначены для проделывания на поверхности деталей выемок и пазов большой глубины.
  6. Угловые. Подходят для обработки угловых пазов, а также наклонных поверхностей.

Фреза подбирается в зависимости от типа проводимых работ. Для обработки материалов и заготовок, сделанных из древесины, рекомендуется применять специальные инструменты, предназначенные для обработки дерева.

Благодаря использованию дрели проблематично поводить качественную обработку изделий, сделанных из прочных видов металла. Это обусловлено тем, что для обработки прочных металлов требуется электроинструмент, оснащенный мощным электродвигателем. Для обработки плотного материала рекомендуется использование специальных фрез.

Как выбрать фрезу по металлу

Подобрать фрезу для дрели достаточно просто. Для этого, во время ее подбора, нужно обращать внимание на следующие характеристики:

  1. Материал, который использовался во время изготовления режущей части.
  2. Уровень заточки зубьев. Стоит отметить, что на зубьях не должно быть трещин либо микроскопических сколов.
  3. Диаметр.
  4. Тип хвостовика. Некоторые фрезы не всегда подходят для работы с таким электроинструментом как дрель.

Для работы с электродрелью не рекомендуется приобретать фрезы, которые рассчитаны для станков. В этом случае, если возникает необходимость обработки твердого материала, лучше всего приобрести фрезы, при изготовлении режущих частей которых применялись твердотопливные пластины.

Как работать с фрезерной насадкой

Предназначение такого электроинструмента как дрель заключается в проделывании отверстий большого и малого диаметра на обрабатываемой рабочей поверхности. Нужно отметить, что такой инструмент не предназначен для проведения резки либо фрезеровки деталей, либо изделий изготовленных из листового металла.

Однако благодаря стремительному развитию современных технологий, в строительных магазинах можно часто встретить разнообразные фрезерные насадки для электродрели. Поэтому при использовании дрели в качестве аналога ручного фрезера, нужно придерживаться нескольких правил и помнить о том что:

  • она не переносит постоянной тяжелой нагрузки, поэтому ее не рекомендуется использовать для проведения длительных работ;
  • не рекомендуется использовать электроинструмент, который оснащен пластиковым редуктором;
  • чтобы фрезерная насадка не вылетала во время работы, нужно помнить о том, что патрон электродрели плохо переносит боковые нагрузки;
  • чем меньше мощность электродвигателя инструмента, тем хуже будет качество выполняемого реза.

При использовании дрели в качестве аналога ручного фрезера, нужно постоянно следить за работой всех его подвижных элементов. Если инструмент начинает сильно нагреваться его следует выключить и дать время для полного остывания.

Как сделать насадку для дрели своими руками

Самостоятельно, в домашних условиях можно изготовить три вида фрезерных насадок. Первый вид изготавливается из кремниевого барабана от обыкновенной зажигалки, который насаживается на ось нужного диаметра. Второй вид фрезеровочных насадок изготавливается из деревянного цилиндра, на края которого необходимо закрепить наждачную бумагу. Для создания третьего вида нужно переточить дюбель и использовать его в качестве отрезной насадки.

Фрезерные насадки для электродрели пользуются большой популярностью в случае возникновения необходимости проведения разовых, несложных работ. Благодаря их использованию можно даже из электродрели сделать самодельный фрезеровочный станок. Однако стоит отметить, что электродрель, полноценно не сможет заменить фрезер. Поэтому при возникновении необходимости проведения сложных продолжительных работ с твердыми материалами, рекомендуется использовать полноценный фрезер заводской сборки.

Фрезы по металлу для дрели: конструкции насадок для фрезерования и изготовление самодельного инструмента

Для расширения функционала такого инструмента, как электродрель, прибегают к использованию ее в качестве фрезера по дереву.

Использование фрезы по дереву для дрели позволяет осуществлять различные виды обработки изделий из древесных видов материалов. Дрель в качестве фрезера подходит для выполнения черновых работ по дереву.

Выполнить чистовую обработку не получится, так как дрель имеет небольшую частоту вращения патрона, что не позволяет осуществлять качественную зачистку.

Классификация насадок для обработки древесины

Фреза по дереву для дрели представляет собой конструкцию, состоящую из хвостовика и рабочей области. Хвостовик фиксируется в патроне рабочего инструмента, а форма рабочей части зависит от определенного ряда выполняемых технологических операций, для которых предназначается насадка. Конструкция фрезы напоминает сверло, только рабочая часть устройства имеет различные формы.

Фрезы по дереву можно раз делить на два вида:

  1. Насадные. Предназначаются исключительно для работы на фрезерном станке, так как диаметр хвостовика составляет 32 мм.
  2. Пальчиковые или концевые. Предназначаются для применения, как на стационарных аппаратах, так и на дрелях. Диаметр хвостовика таких видов составляет от 8 до 12 мм.

Важно знать! Для дрели можно использовать только пальчиковые виды фрез.

Фрезерная насадка на дрель может быть использована для обработки следующих материалов:

В зависимости от обрабатываемого материала, следует использовать соответствующие насадки. Наиболее износостойкими являются насадки с твердосплавными напайками. Они изготавливаются из высокопрочных материалов.

Рассмотрим основные виды насадок для фрезера, которые при необходимости можно использовать дрели, для осуществления фрезеровочных работ:

  • Калевочная. Такая насадка применяется для округления углов, а также их шлифование.
  • V-образная. Такая насадка позволяет создать паз в обрабатываемом материале или вырез. При помощи такого вида фрезы осуществляются надписи и прочие узоры на древесине.
  • Дисковая. Если нужно сделать канавку, паз или выемку различного углубления, то применяется дисковый вид насадки.
  • Фальцевая. Используется для получения пазов под установку стекла.
  • Галтельная. Позволяют создать полукруглые канавки и применяются при производстве мебельных реек.
  • Шиповая. Используется для изготовления скрытых соединений, так как насадка оснащается режущей кромкой в виде обратного шипа.
  • Цилиндрическая. Применяется для обработки плоских поверхностей из дерева.
  • Торцевая. Оснащается торцевыми дисками, которые также применяются для обработки плоской поверхности.

Существует много разных вариантов фрез, использование которых зависит от планируемых работ по дереву. При выборе обязательно определитесь, какие варианты пазов необходимо получить, в конечном счете.

Важно знать! Дрель используется только для черновой обработки, поэтому не стоит рассчитывать на идеальную обработку данным инструментом.

Особенности работы дрелью с фрезой

О том, как правильно пользоваться фрезой, мало кто знает, так как для выполнения таких работ требуются некоторые знания и навыки столярного дела. Процесс фрезерования представляет собой обработку материала, посредством поочередной работы зубьев фрезы.

Инструмент для фрезерования должен иметь функции регулирования оборотов, а также глубины вхождения режущих кромок обрабатываемого изделия.

Обычно для таких целей применяется специальный фрезерный станок, но в домашних условиях для осуществления таких работ можно воспользоваться дрелью.

Прежде чем выяснить, какая дрель подойдет для фрезеровки, следует знать, что используется такой инструмент в редких случаях.

Это обусловлено тем, что с помощью рассматриваемого изделия невозможно достичь высокой точности, так как данный инструмент не достаточно мощный и не имеет способности развивать большие обороты.

К недостаткам применения дрели в качестве фрезеровального аппарата относятся:

  • При изменении вектора нагрузки происходит негативное влияние на редуктор инструмента.
  • При работе дрелью с фрезой, она греется, необходимо давать инструменту часто отдыхать.
  • Высокая вероятность возникновения перекоса фрезы по отношению к заготовке.
  • Ненадежное крепление в патроне с горизонтальным валом.

Это говорит о том, что применять дрель постоянно в качестве фрезерного станка не рекомендуется. Это негативно отражается на инструменте, и при этом не всегда достигается удовлетворительный результат работы. Работая с фрезой на дрели, важно делать это не спеша и с особой осторожностью.

Важно знать! Если планируется длительная работа фрезой, то лучше всего использовать твердосплавную насадку.

После установки насадки в патрон инструмента, ее следует надежно зафиксировать, после чего приступать к выполнению работы.

Что учесть при выборе

При выборе важно учитывать главные параметры фрез, по которым они отличаются друг от друга. Они делятся на категории, а также на виды, в зависимости от того, какой материал и как планируется обрабатывать. Главными критериями выбора фрез под дрель являются:

  • Размер насадки.
  • Форма режущих ножей.
  • Угол заточки.
  • Материал изготовления изделия.
  • Назначение.

Опираясь на данные параметры, можно совершать соответствующий выбор изделий.

Вертикальный фрезер из дрели

Если необходимо обработать древесину, но в наличии отсутствует фрезерный станок, стоимость которого довольно высокая, то для черновой обработки вполне сойдет и ручная электродрель. При этом для получения максимально качественного результата работы фрезой, инструмент должен быть закреплен на стационарном или самодельном станке.

Актуальность вопроса о том, как сделать фрезерный станок из дрели своими руками, становится все больше. Сделать его можно, но для этого придется изготовить некую специальную установку. Имея такую установку, можно приобретать набор фрез по дереву, после чего открывать столярную мастерскую.

Самодельный фрезерный станок из дрели для бизнеса, конечно, не подходит, но при этом для домашнего применения он будет в самый раз. Процесс изготовления такого фрезерного станка в, общих чертах, выглядит следующим образом:

  1. Изготовление стола. Сделать его можно из любой имеющейся в наличии древесины, но главным условием является его надежность и устойчивость.
  2. Изготовление площадки-ограничителя. Это вертикальная конструкция, посредством которой обеспечивается нужное положение дрели по отношению к обрабатываемой детали. Для изготовления можно использовать лист ДСП.
  3. Монтаж инструмента. На площадке с ограничителями необходимо установить дрель посредством специального каркаса, выполненного из ДСП и болтовых соединений.
  4. Монтаж ручки управления или ходового винта. Это такой элемент, посредством которого оператор может управлять заглублением фрезы, установленной в инструменте. Изготавливается в любом удобном исполнении.

Дополнительно можно вывести кнопки управления дрелью в более удобное место. После изготовления такого станка, можно испытать его в действии. Такой самодельный инструмент обязательно найдет свое применение не только в качестве фрезеровального станка, но и сверлильного.

Читать еще:  Выбираем мобильный кондиционер в квартиру или дом

Фреза по дереву для дрели

Практически в любой мастерской обязательным предметом стала электрическая дрель. В классическом варианте применения она позволяет выполнять разнообразные отверстия.

Расширить возможности этого инструмента позволяют сменные приспособления и специализированный инструмент. Например, если используется фреза по дереву для дрели, можно выполнять некоторые фрезерные работы.

Установка дополнительной насадки способна превратить электродрель практически в полноценный фрезер.

Применение в работе

Главной проблемой, ограничивающей использование дрели при фрезеровании, выступает эргономика. Вся конструкция электроинструмента нацелена на обработку материала, производимую вдоль оси вращения.

При фрезеровке требуются движения, направленные перпендикулярно. Обеспечить позиционирование дрели, особенно при удержании одной рукой, в большинстве случаев невозможно.

Поэтому уделом владельцев только одного инструмента остаются сверление и легкие виды работ, например шлифовка кромок.

Хорошим выходом из создавшейся ситуации выступает использование специальных приспособлений, аналогичных применяемым во фрезерах по обработке дерева.

Сегодня можно найти различные варианты приставок для дрели в виде опорного стола, скользящего основания или вертикальной станины. При отсутствии таковых достаточно закрепить электродрель к столу с помощью хомутов.

После этого остается установить фрезу для дрели и можно приступать к фрезеровке.

Бытовые электроприборы не предназначены для выполнения тяжелых операций, поэтому использовать дрель для металлообработки вряд ли получится. В некоторых случаях с ее помощью можно выполнить раскрой листового материала или подправить кромку. Гораздо более широкий спектр работ обеспечивается при обработке древесины.

Если не требуется большой производительности, то можно выполнять практически все виды фрезерных операций. То же самое можно сказать и о работах по пластику. Некоторым недостатком в обоих случаях станет сложность подбора режимов, так как далеко не все дрели обеспечат требуемую частоту вращения инструмента. Также следует обращать внимание и на мощность двигателя электроинструмента.

Этот параметр в бюджетных моделях может значительно ограничить диаметр используемой оснастки.

Конструкция

Конструкция фрез для дрели классическая. На цилиндрический хвостовик установлена режущая часть, оснащенная обрабатывающими лезвиями. В зависимости от их расположения и формы выделяют торцевые, пазовые и фасонные модели, используемые в соответствующих видах работ.

Фрезы по дереву можно зажимать практически в любой электродрели.

Хвостовики современной оснастки имеют диаметр до 8 мм, что позволяет их устанавливать в большинство патронов. Исключение могут составить только самые маленькие модели электроинструмента.

Для них подойдут фрезы по дереву для бормашины. Использование шуруповерта также допустимо, но следует иметь в виду низкое число оборотов его шпинделя.

Он вряд ли сможет обеспечить качественное фрезерование и использование инструментов с большим диаметром режущей части.

Виды фрез по дереву

Для обработки мягких материалов разработано большое число модификаций режущих инструментов. Разделяют их по результирующей геометрии поверхности изделия.

Простые концевые фрезы применяются для раскроя листового материала и выборки пазов небольшой ширины. Конструкция такой оснастки напоминает сверло, обработка ведется как торцевыми, таки боковыми лезвиями. Количество лезвий в моделях для дерева невелико. Наибольшее распространение получили однозаходные и двухзаходные модели.

Пазовые фрезы используются для формирования длинных выемок в массиве заготовки. В зависимости от геометрии, такая оснастка делится на прямоугольную, v-образную и галтельную. При использовании фасонных моделей совместно с фрезерными насадками на дрель, в заготовках из дерева можно получить и более сложную геометрию.

Кромочные фрезы нацелены на обработку боковых поверхностей плоских заготовок. Их главная особенность заключается в подшипнике, установленном на конце фрезы. Данный элемент позволяет упереть инструмент в край заготовки для выборки соответствующей части. Кромочные модели выпускаются для получения как прямых, так и фасонных кромок.

Инструмент типа шип-паз применяется при формировании на кромке доски соединения соответствующего типа.

Такие фрезы поставляются комплектом из двух штук. В зависимости от конкретной модели, отличается геометрия и количество лезвий. Устанавливать такие фрезы в электродрель не рекомендуется по причине малой мощности двигателя. Аналогично не рекомендуются к применению фигирейные и классические дисковые фрезы.

Фрезеровка сложных рисунков или скульптур на деревянных заготовках доступна при использовании шарошек. Поверхность этих фрез усеяна множество режущих зубцов и в первом приближении напоминает рашпиль. Для финишной отделки могут используются шлифовальные насадки. Вместо режущих лезвий, рабочая часть этого инструмента покрыта наждачной бумагой.

Параметры выбора

При выборе того или иного способа фрезерования дерева, в первую очередь следует обратить внимание на возможность установки фрезерной насадки на дрель. Для этого электроинструмент должен иметь цилиндрическую шейку, в продолжении которой установлен патрон.

При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования. Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы. В первую очередь следует обратить внимание на вид работ.

Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки. Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели.

Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя.

Также необходимо учесть режимы обработки. Многие инструменты для дерева требуют высокого числа оборотов, недостижимого для дрелей. Следует помнить, что любая электродрель не рассчитана на длительные нагрузки. Поэтому не рекомендуется прикладывать к ней большие усилия, и выполнять работы непрерывно, в течение длительного времени.

Источник: https://kakdoma154.ru/raznoe/raznovidnosti-frezy-po-derevu-dlya-dreli.html

Фрезы для дрели для работы по металлу и дереву

Дрель, как наиболее универсальный инструмент в нашем домашнем хозяйстве, может использоваться в качестве фрезера. Причем, для некоторых видов фрезерования она может работать напрямую, без дополнительных устройств, а некоторые можно произвести, используя несложные приспособления или, изготовив их собственными руками.

Какая дрель подойдет для фрезеровки

Для некоторых фрезерных работ может подойти любая дрель, особенно если производится выборка небольшого количества материала, когда нет серьезной нагрузки на подшипники инструмента.

Но для чистоты обработки материала фрезами требуется высокая скорость их вращения. На ручных фрезерах она составляет 20 – 30 тыс. об./мин., а иногда достигает и 35000. Самые же высокооборотистые дрели, такие как Макита-6501, имеют 4500 об./мин. Поэтому получить с помощью дрели такой же результат обработки, как при помощи фрезера, зачастую не получается, но иногда он и не нужен.

  • Но отсюда – первое условие для дрели-фрезера – скорость вращения должна быть не менее 1500 об./мин., а лучше – выше. Но для некоторых видов фрез, наоборот, ее нужно будет снижать, поэтому наличие регулировки оборотов – желательно.
  • Второе условие – мощная механика, выдерживающая большие боковые нагрузки, преобладающие при любом фрезеровании. Ведь при регулярном использовании дрели в качестве фрезера значительно чаще придется менять подшипники, поэтому лучше изначально иметь некоторый запас прочности.
  • Третьим условием будет наличие надежного патрона, не ослабляющего захвата хвостовика инструмента во время работы, ведь нагрузки фреза воспринимает куда большие, чем сверло. Лучше всего, чтобы патрон вашей дрели был с затяжкой ключом.

Какие фрезы подойдут для дрели

Для дрели подойдут практически любые фрезы, у которых хвостовик может быть зафиксирован в ее патроне.


Часть из них предназначена именно для использования с дрелью. А именно:

1.Коронные фрезы для бетона.

Как раз эти фрезы не требуют высоких оборотов. Режущая часть на них – твердосплавные напайки, которые при очень высоких оборотах могут вылущиться из фрезы. И использовать их лучше с ударной дрелью или даже перфоратором.

А вот для фрез с алмазным напылением потребуется частота вращения не менее 1500 об. /мин, а оптимальной является 2,5 тыс. оборотов, иначе они быстро выйдут из строя.

2. Коронные фрезы по металлу.

Этот инструмент имеет закаленные зубья и часто снабжен винтовыми канавками для отвода стружки. Им также можно обрабатывать пластик и дерево.

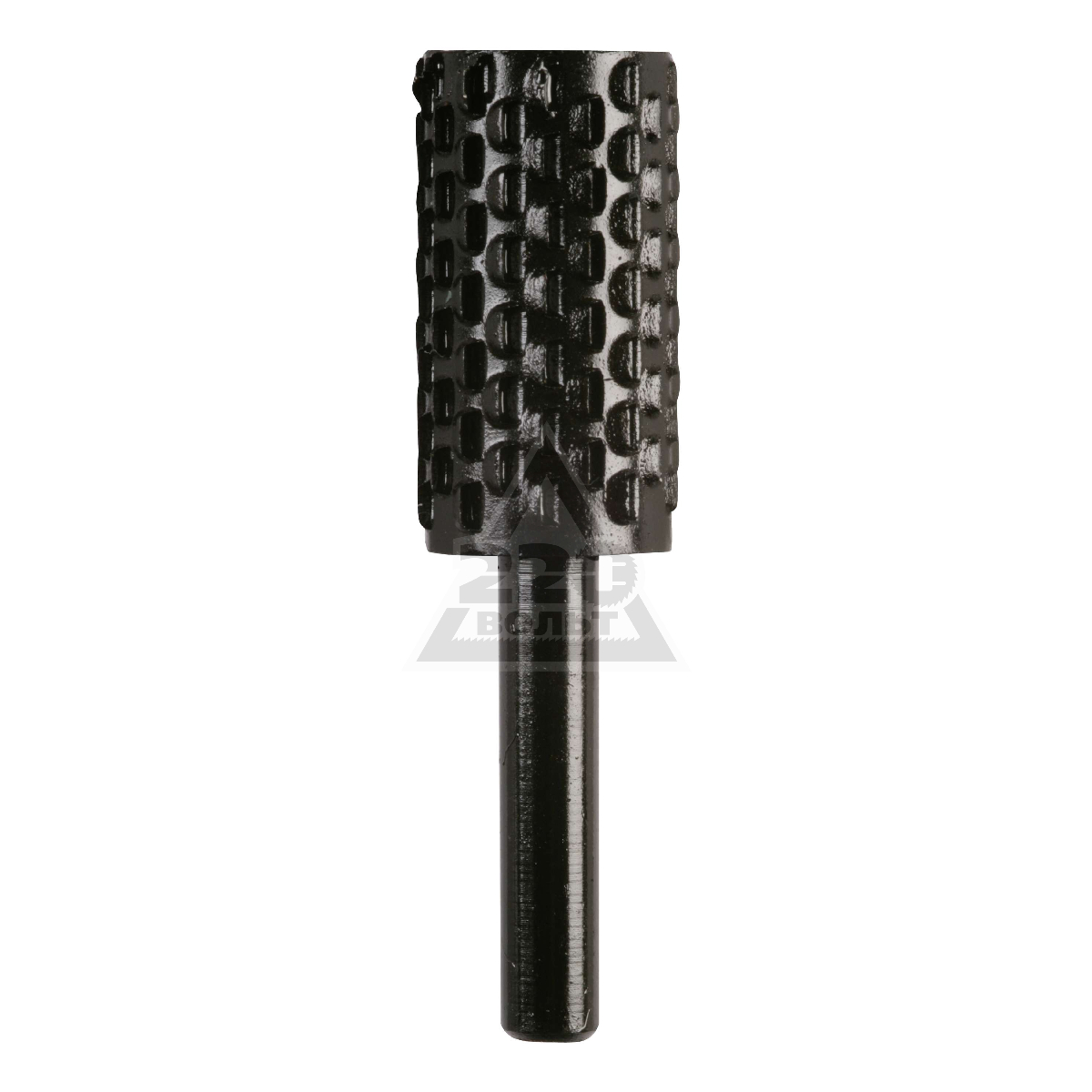

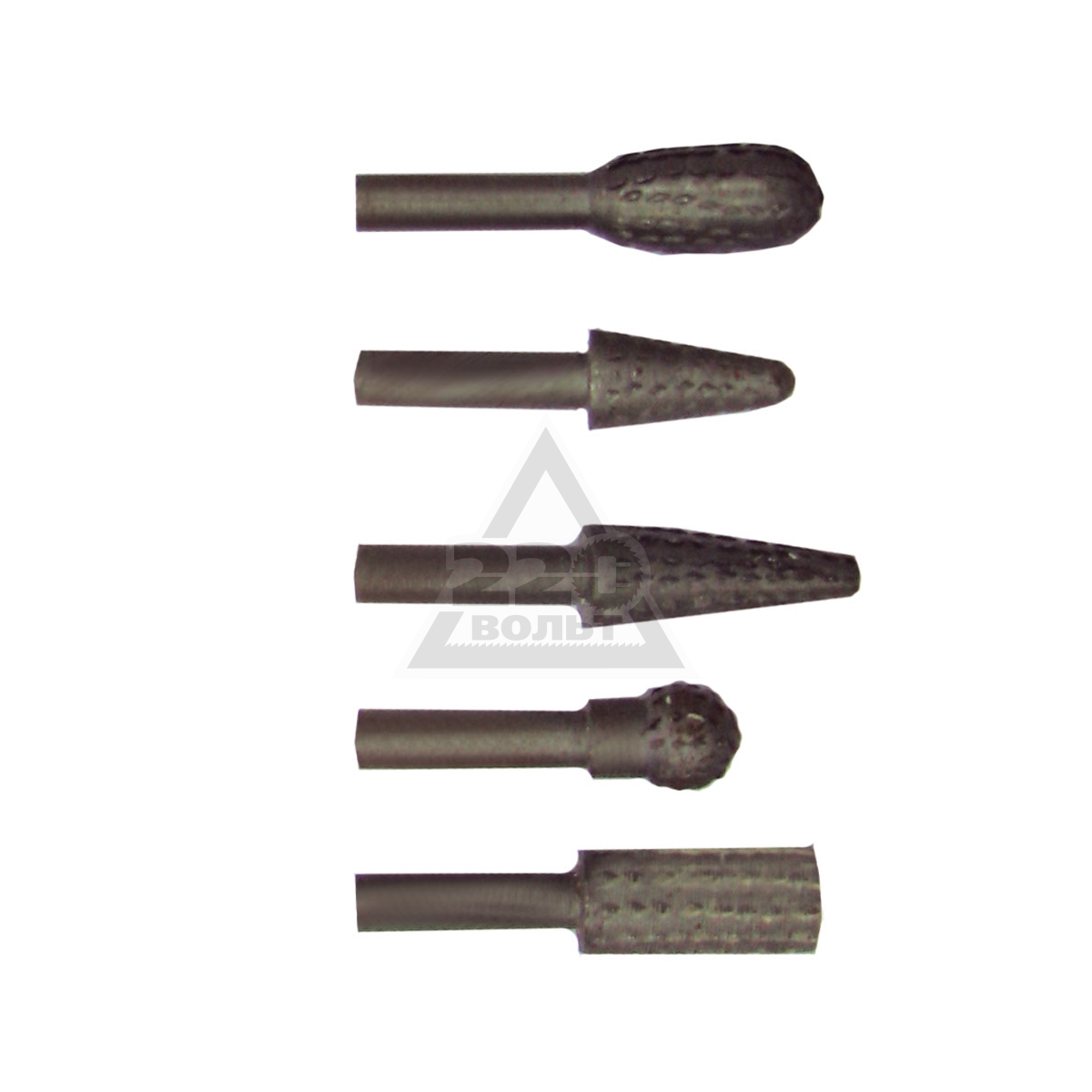

3. Фрезы-шарошки.

Чаще всего именно они используются с дрелью, причем самые разнообразные.

Описывать для каких видов работ их применяют – бессмысленно, ведь спектр их использования достаточно широк.

Здесь главное правильно подобрать материал самой фрезы к обрабатываемому материалу заготовки.

4. Фрезы для снятия фасок на цилиндрических деталях.

Часто они применяются в качестве ремонтного инструмента для восстановления работоспособности поврежденной верхней части резьбы в винтовых соединениях. После обработки резьб такой фрезой, как правило, гайка легко накручивается на винт. Существуют такие фрезы большого диаметра, которые используются с очень мощными дрелями. С их помощью затачивают под конус колья забора, столбы прочее.

5. Насадки на сверла, превращающие их во фрезы.

Это съемные зенковки, соответствующие основным диаметрам стандартных сверел, позволяющие в конце сверления снимать аккуратные фаски на отверстиях.

6. Сверло-фреза и фрезы из сверла.

Существуют фрезы, совмещенные со сверлом, с помощью которых можно фрезеровать различные фигуры в не толстом материале, будь то дерево, пластик или мягкий металл.

7. Специальные фрезы для дрели.

Их достаточно много, в частности к таковым относится и знаменитое сверло Форстнера, и различные специализированные фрезы для врезки мебельной фурнитуры, которые чаще применяются с дрелью, нежели с ручным фрезером. К ним же относится и специальная коронная фреза для получения круглых шипов различного диаметра.

Она также вполне агрегатируется с электродрелью.

8. Фрезы для дрели по дереву.

Это очевидно самый распространенный инструмент для ручных фрезерных работ. Он имеет хвостовики цилиндрической формы небольших диаметров, идеально подходящие для большинства патронов бытовых электродрелей.

Именно для фрезерной обработки древесины нужно иметь наибольшее число оборотов инструмента, иначе возможно надрывание краев обрабатываемой заготовки. Да и использование таких фрез в дрелях требует большой сноровки и крепости рук работника, ее производящего, несмотря на наличие в них упорных подшипников, ограничивающих заглубление фрезы в заготовку и облегчающих ее движение вдоль нее.

Также возможны варианты их использования с изготовлением некоторых устройств и приспособлений к данному электроинструменту.

Приспособления  для фрезерования по металлу и дереву

Мы не будем описывать приспособления для дрели, упомянутые нами здесь. В частности – стойки, превращающие ее в подобие сверлильного станка. В этой же статье показано приспособление, приближающее ее по функционалу к ручному фрезеру.

Но доработка такой стойки, позволяющая надежно зафиксировать инструмент на заданной высоте, может значительно облегчить выполнение фрезерных работ погонажного материала различными фрезами по дереву. Для этого достаточно, выставив дрель на требуемой высоте от рабочего стола, закрепить на нем направляющую, вдоль которой вы будете подавать обрабатываемую длинную деревянную рейку.

Для выборок длинных продольных пазов в большом количестве деревянных реек стоит применить такое нехитрое приспособление, как показано на фото. И использовать для этого пальчиковую фрезу нужного диаметра.

  • Можно также для фрезерования дрелью применить как фабричные, так и самодельные стойки-упоры с небольшой доработкой для фиксации инструмента на определенном расстоянии до площадки, обеспечивающей степень заглубления фрезы в материал.
  • С такими упорами либо без них замечательно дрель работает в качестве штробореза в ячеистых бетонах:
  • Представляет интерес применение различных кондукторов для получения фрезерованием продольных пазов.

А если на подобное приспособление поставить боковой упор, то подобные канавки и пазы можно выполнять и на заготовках прямоугольного сечения. Вставки-кондукторы имеют диаметр отверстия, соответствующий диаметру применяемой пальчиковой фрезы.

Этот же вид фрезерования можно выполнять, снабдив подвижным столом свою стойку для дрели, или закрепив на нем несколько направляющих для нужного позиционирования заготовки:

Но все же, наиболее, на наш взгляд, рациональным для работы с фигурными фрезами по дереву будет доработка верстака, показанная на видео. Особенно, если предстоит частая работа по фрезерованию фасок различных криволинейных заготовок.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Источник: http://stroi-specialist.ru/instrument/mexanicheskij-instrument/frezy-dlya-dreli.html

Фреза по металлу для дрели – возможность расширить область применения инструмента

Одним и тем же инструментом можно выполнять различные работы. Используя разные насадки, дрель может стать миксером или шлифовальной машиной.

Выбор разнообразных насадок для электроинструмента позволяет в некоторых случаях обходиться одним базовым модулем. Фактически, главный компонент любого электроинструмента – это электромотор в корпусе. Остальное – дело техники, точнее, вопрос подбора правильной насадки.

Установив фрезу в домашнюю дрель, вы получаете ручной фрезер. Пусть он не такой удобный, как оригинал – но элементарные работы выполнять можно. При этом вы не тратитесь на еще один электроинструмент.

Наглядный пример как можно прикрепить инструмент к деревянному бруску

Использование дрели в качестве примитивного фрезера давно практикуется слесарями любителями. Еще с советских времен в хозяйственных магазинах продавались шарошки и зенковки для расточки отверстий и первичной обработки металлов.

Шарошкой установленной на инструмент, можно растачивать отверстия

Шарошка – это фактически обдирочная фреза, по своей сути – механизированный напильник. А вот зенковка имеет все признаки фрезы настоящей.

Специальной зенковкой восстанавливают седла клапанов

Зенковки (или зенкеры) позволяют выполнять не только грубую обработку отверстий, но и сформировать углубление заданной формы. Можно использовать в дрели и стандартные фрезы, но при этом учитывайте некоторые особенности:

  1. Дрель имеет более низкие обороты в сравнении с фрезером, поэтому качество реза существенно хуже.
  2. Подшипники вала рассчитаны на другой вектор нагрузки – продольный.
  3. Поперечные усилия при фрезеровке металла могут быстро вывести редуктор из строя. Поэтому давление на обрабатываемую заготовку должно быть умеренным, а это увеличивает время обработки.

  4. Электромотор дрели не рассчитан на продолжительную работу, после нескольких проходов фрезы, необходимо дать отдых электроинструменту.
  5. Большинство современных электроинструментов имеют пластиковый корпус редуктора.
  6. При повышенных боковых нагрузках он деформируется. Кроме того, что корпус может просто сломаться – перекос якоря в статоре приводит к повышенному механическому износу двигателя.

  7. Цанговый патрон электродрели, при боковых нагрузках на фрезу может отдать крепление, и тогда можно либо испортить заготовку, или выпавшая фрезерная насадка причинит травму.
  8. И самое главное – безопасность.
  9. Отсутствие так называемого «башмака», или упорной пластины, как на штатном фрезере – делают работу опасной. При работе с концевыми или торцевыми фрезами, контролировать инструмент усилием рук еще можно. А вот дисковые фрезы будут просто вырывать дрель из рук.

Отсюда вывод: Работать дрелью в качестве фрезера по металлу можно, но с соблюдением ряда правил и предосторожностей.

Оптимальное решение – изготовить фрезер из дрели своими руками

Фактически, необходимо будет изготовить фиксирующий кронштейн и примитивную фрезерную пластину.

Если инструмент закрепить на основании,то можно сделать из него некое подобие фрезера

Эстетика в такой самоделке на последнем месте, главное – обеспечить надежное крепление инструмента и жесткость конструкции. Для удобства можно оснастить приспособление удобными ручками для перемещения по заготовке. А так же вынести выключатель, поскольку курковой спуск дрели не самое удобное решение для фрезера.

Регулировать глубину погружения можно, просто перемещая корпус дрели по фиксирующим хомутам. При должном старании изготавливается более продвинутая конструкция. С микролифтом, как на настоящем ручном фрезере. С таким приспособлением уже можно браться за серьезную работу, не забывая про особенности электроинструмента.

Самодельная конструкция фрезера из дрели с микролифотм

Об этой опасности не следует забывать при интенсивной работе. Если вы приняли однозначное решение изготовить фрезер из ручной дрели – обратите внимание на стационарное решение вопроса. Можно встроить дрель в самодельный фрезерный станок.

Фрезерный станок из фанеры и электродрели

Такой вариант относительно безопасен и позволяет выполнять более точные работы. Если крепление дрели выполнить легкосъемным – вы можете быстро менять назначение инструмента. То есть, в арсенале остается как собственно дрель, так и стационарный фрезер. При этом типичные недостатки никуда не денутся – по-прежнему, вы работаете на низких оборотах, и дрель изнашивается при боковых нагрузках.

Самодельные фрезы

Коль скоро можно изготовить самодельный фрезер – почему не заняться созданием фрез. Из подручных материалов вполне можно сделать фрезы и насадки, качеством превосходящие китайские аналоги J. При этом себестоимость этих приспособлений стремиться к нулю.

Из фанерного цилиндра и вклеенных лепестков наждачной бумаги получается удобный шлифовальный барабан.

Соединив подходящую ось и колесико от кремневой зажигалки, получаем отличную микрофрезу. Качество материала на высшем уровне, такая насадка работает достаточно долго. При достижении критического износа – просто смените рабочее кольцо.

Оригинальное решение сделать микрофрезу для мелких деталей

Обточив должным образом дюбель – можно изготовить торцевую или отрезную фрезу. Такая насадка будет работать не только по пластику и дереву, но и по цветным металлам.

Самодельная фреза из дюбеля

Пределов для инициативы не существует. Каждый домашний самоделкин изготавливает инструмент, который позволяет выполнять персональные задачи, в отличие от стандартных заводских приспособлений.

Работа с деревянными и пластиковыми заготовками с помощью самодельного фрезера

Если работать по металлу с помощью фрезы и ручной дрели достаточно сложно, обрабатывать дерево таким комплектом – сплошное удовольствие. Используя наработки, описанные в предыдущих абзацах – можно производить на деревянных заготовках фрезерование любой сложности. Фрезы по дереву для дрели выпускаются в достаточном ассортименте.

Ставим на электроинструмент фрезу по дереву

К тому же, при определенной сноровке можно надежно закрепить в цанговом патроне электродрели любую фрезу для ручного фрезера. Главное – чтобы хвостовик был цилиндрическим, а не конусным. А если вы принципиально не хотите покупать отдельный ручной фрезер – можно воспользоваться готовым промышленным решением.

Крепление для дрели имитирующее работу ручного фрезера

Такое устройство безопасно, функционально, но при этом достаточно дорого в финансовом плане. Хотя по сравнению с новым фрезером – выглядит привлекательно.

About sposport

View all posts by sposport

Популярное:  Изготовить сверлильный станок из дрели своими руками не сложно

Источник: https://obinstrumente.ru/elektroinstrument/drel/freza-po-metallu-dlya-dreli.html

Фреза и насадки по металлу для ручной электрической дрели

15.05.2018

Для фрезерования металлических поверхностей профессионалами используется специальный инструмент — фрезерный станок и ручной фрезер по металлу. Такое оборудование позволяет выполнять широкий перечень работ на изделиях из различных материалов, однако его приобретение экономически нецелесообразно для домашних умельцев и небольших мастерских. Несложные операции можно выполнить и с помощью широко распространённой альтернативы — ручной электродрели.

Конструкция

Борфреза по металлу для дрели представляет собой инструмент с режущими зубьями. Может производиться как из цельной заготовки, из нескольких частей, собираемых воедино.

Цельные фрезы стоят сравнительно недорого, но не обладают достаточным качеством для длительного использования; они подходят для выполнения разовых операций.

Сборные фрезы состоят из двух основных элементов: основа выполняется из стали недорогих марок, на основу пайкой фиксируются режущие элементы в виде пластин из твёрдых сплавов. Такой инструмент стоит дороже, но именно его предпочтительно выбирать для частого использования.

Режущие зубья могут быть либо остроконечными, либо затылованными. Остроконечные зубья формируются пересечением двумя плоских поверхностей. При повторной заточке обе этих поверхности необходимо подвергать обработке, что ведёт к изменению геометрических характеристик кромки. Из-за этого фрезы с остроконечными кромками нельзя часто перетачивать.

Затылованные зубья образуются только одной плоской поверхностью, заточка которой не приводит к значительным изменениям геометрии. Поэтому инструмент с затылованными кромками подходит для больших объёмов работ.

Назначение и разновидности

Насадки для дрели по металлу допускается применять на изделиях из дерева, пластика, бетона или металла. Для работы с последними требуются насадки с повышенной жёсткостью конструкции. По своему назначению они делятся на шарошки и зенковки. Шарошкой называют обдирочную фрезу, используемую для зачистки поверхности и снятия с изделия слоя покрытия (краски, лака). Они также встречаются в комплектах насадок для гравёров, бормашин и дремелей.

Зенковкой выполняют грубую обработку изделия, растачивают отверстия, вырезают пазы.

Все доступные фрезы по металлу для ручного фрезера и дрели подразделяются на следующие разновидности:

  • Торцевые фрезы имеют режущие зубья непосредственно на торце, при вращении располагаются строго вертикально. Применяются для снятия необходимой толщины металла и обтачивания плоских поверхностей.
  • Дисковые имеют горизонтальную ось вращения и зубья, размещаемые на цилиндрической поверхности (иногда с заходом на торец). С их помощью вырезают канавки и пазы.
  • Цилиндрическими проводят фрезеровку поверхности, удаляя излишки материала. Допускаются различные рабочие положения. Режущие кромки бывают прямыми или винтовыми.
  • Концевыми фрезами проводят резку глубоких пазов, контурных выемок, уступов. Зубья располагаются на боковой части и на торце.
  • Фасонные используются при работе с фасонными изделиями, отличаются продолговатой формой.
  • Свёрла-фрезы представляют собой свёрла, совмещённые с фрезами. Они позволяют просверливать аккуратные отверстия и обрабатывать элементы небольшой толщины.
  • Корончатые свёрла по металлу подходят для вырезания больших отверстий. При работе с дрелью толщина прорезаемого металла должна быть небольшой.
  • Угловыми обрабатывают наклонные поверхности и угловые пазы. Имеют самую сложную конструкцию из представленных.

Какой инструмент и насадку выбрать

При работе с металлом немаловажную роль играет сама дрель. Следует выбирать прибор, выдающий не менее 1500 оборотов в минуту, а также способный выдерживать значительные боковые нагрузки при частом использовании.

В этом случае риск поломок снижается, тогда мастеру не придётся часто менять подшипники. Для надёжного захвата хвостовика фрезы необходим качественный патрон, лучше всего подойдёт конструкция с регулировкой усилия захвата затяжным ключом.

Мощности и прочности большинства шуруповёртов не хватит для работы с металлом. При выборе фрезы обращают внимание на:

  • Её предназначение и диаметр. К ручным дрелям не подходят насадки для автоматических и полуавтоматических приборов.
  • Расположение и конструкцию режущих кромок. При фиксации зубьев на основании методом пайки следует удостовериться в качестве швов. Неплотно прилегающие кромки могут отлететь в процессе работы, что крайне опасно.
  • Качество заточки. Ориентироваться следует на типовые схемы заточки режущих кромок.
  • Вид хвостовика.
  • Материал насадки.

При выборе фрезы рекомендуется отдавать приоритет продукции проверенных временем производителей. Безопасны и долговечны товары марок Bosch (Бош), Metabo (Метабо), JET (Джет), Optimum (Оптимум), Hahnreiter (Ханрейтер), Intertool (Интертул), Stayer (Стейер), Глобус, Иструмент-М, Корвет, Атака, Инструмент-сервис.

Фрезер из дрели своими руками можно собрать и из подручных материалов. На высокое качество работы такими фрезами рассчитывать не придётся, но для разовых работ в стеснённых условиях такие решения могут стать оптимальными.

Применяемые в кремниевых зажигалках рифлёные колесики сгодятся на роль мини-фрез. Они долговечны по меркам самодельного инструмента, легко заменяются. В полевых условиях отрезную фрезу можно сделать из дюбеля, сформировав на его шляпке режущие кромки.

Инструмент сгодится для обработки изделий из пластика, древесины, мягких металлов.

Источник: https://ObInstrumentah.info/freza-i-nasadki-po-metallu-dlya-ruchnoj-elektricheskoj-dreli/

Как сделать фрезу для гравера своими руками

Главная › Поделки

Рейтинг статьи Загрузка… Лучшие товары с AliExpress ТУТ ⬇

В продаже встречается просто огромное количество различных инструментов, которые могут применяться для механической обработки деталей. Примером можно назвать гравер.

Во многом этот инструмент по своему принципу работы схож с дрелью или шлифовальной машинкой, но предназначен для работы с заготовками небольших размеров. Приобретая и устанавливая различные насадки для гравера можно проводить шлифование, фрезерование или гравировку, а также сверление.

Важно выбрать наиболее подходящие варианты исполнения насадок, так как они характеризуются различными эксплуатационными качествами и областью применения.

Особенности насадок

Насадки для бормашины по дереву могут классифицироваться по достаточно большому количеству различных признаков. На рынке представлено большое разнообразие. Практически вся оснастка для гравера характеризуется наличием двух конструктивных элементов:

  1. Хвостовик – часть насадки для гравера, за счет которой происходит ее крепление в патроне используемого оборудования.
  2. Рабочая часть отвечает за непосредственное снятие слоя металла на момент проведения обработки.

Паста для гравировки по металлу применяется для существенно повышения эффективности проводимой обработки, особенно если инструмент для гравера предназначен для шлифовки поверхности. Описание насадок может распространяться производителями, так как режущая кромка некоторых вариантов исполнения может обладать сложной геометрией.

Виды насадок для гравера

Оснастка для гравера может обладать просто огромным количеством отличительных признаков. Боры для бормашины и другие разновидности оснастки могут классифицироваться по следующим признакам:

  1. Тип обрабатываемого материала.
  2. Назначение бормашинки и применяемой насадки гравера.
  3. Области применения.

Примером можно назвать алмазные фрезы для гравера, которые могут применяться для обработки торцевой поверхности и получения поверхности сложной формы.

Применение твердого напыления позволяет существенно продлить срок службы режущей кромки, а также обеспечить более высокие режимы резания.

Сверло мини для дрели применяется для получения глухих или сквозных отверстий с минимальным значением диаметра. Основной классификацией можно назвать то, для выполнения какой технологической задачи приобретается насадка для гравера.

За счет обеспечения разнообразия по этому показателю область применения гравера существенно расширяется.

По типу обрабатываемого материала

При выборе наиболее подходящего набора уделяется внимание тому, для работы с какими материалами он предназначен. Классификация инструментов в этом случае выглядит следующим образом:

  1. Большая часть вариантов исполнения предназначается для работы с деревом. Примером приведем то, что большое распространение получила гравировальная фреза по дереву. Она может применяться для получения различных узоров. При необходимости обеспечивает высокую точность обработки.
  2. Применяют гравер с соответствующими насадками для работы с металлом. В этом случае при изготовлении режущей кромки примеряется более износостойкие и твердые сплавы. При выборе оснастки важно уделять внимание тому, какой именно сплав будет обрабатываться. Примером можно назвать соотношение твердости алюминия и закаленной стали.
  3. Довольно часто приобретается оснастка по стеклу. Подобный материал относится к труднообрабатываемым. Именно поэтому часто режущая часть изготавливается из износостойких сплавов или алмазной стружки.
  4. Встречаются насадки для гравера, которые предназначены для работы с камнем. Довольно большое распространение получила алмазная шарошка по камню. Высокая твердость обрабатываемой поверхности определяет то, что к режущей кромке предъявляются особые требования.

Насадки для работы по стеклу

Предназначение по типу обрабатываемого материала во много определяет стоимость оснастки. Самым доступным предложением принято считать фрезы по дереву, которые получили весьма широкое распространение. Также часто встречаются варианты исполнения, предназначенные для работы с металлами.

По назначению

Инструмент для гравировки по металлу или дереву может предназначаться для проведения самых различных операций. По данному признаку выделяют следующие варианты исполнения:

  1. Для проведения гравировальных работ. Очень часто на поверхности нужно нанести какой либо рисунок или надпись. Если работа проводится в домашней мастерской, то более подходящим инструментом можно считать именно гравер. Встречается фреза гравировальная по металлу или дереву, искусственному или натуральному камню, стеклу и другим материалам. Алмазные боры (шарошки) зачастую продаются в виде набора, так как для получения сложных рисунков и надписей могут потребоваться насадки с различной геометрией режущей кромки.
  2. Инструменты, насадки которых представлены сочетанием цельного металлического стержня и абразивного наконечника. В некоторых случаях нужно провести доведение качества шероховатости выемок или других сложных поверхностей. В подобных случаях применяется именно подобная оснастка. Ее назначение заключается в черновой и чистовой обработке поверхности, все зависит от зернистости применяемого абразивного материала.
  3. Для выполнения шлифовальных работ и полировки. В продаже можно встретить просто огромный ассортимент шлифовальных насадок гравера. При их изготовлении могут применяться различные материалы. Примером можно назвать классический абразив или войлок.

При выборе стоит учитывать, что для гравировальной и других насадок гравера, предназначенных для шлифования поверхности, встречаются самые различные пасты.

Их применение позволяет существенно повысить эффективность проводимой операции. Подбор пасты проводится в соответствии с тем, какой именно инструмент применяется для обработки и из какого материала изготавливалась деталь.

Перед применением любой пасты следует уделить внимание инструкции по применению.

Рассматривая классификацию уделим внимание также тому, что есть рабочие насадки для профессиональных граверов. Они предназначаются для многофункционального инструмента, который может применяться для выполнения самых различных операций. Наиболее распространенный набор подобной оснастки представлен следующим сочетанием:

  1. Фрезы, которые имеют различную форму и размеры.
  2. Шарошки из абразива, войлока или алмазного напыления.
  3. Сверла, при применении которых обычную гравировальную установку можно превратить в эффективную дрель для проведения точных сверлильных работ.
  4. Проволочные насадки, за счет которых можно выполнить очистку поверхности.
  5. Отрезные диски, предназначенные для удаления части изделия.

Готовый набор насадок

При желании набор можно собрать при отдельном приобретении всех насадок. Однако, некоторые варианты исполнения встречаются в продаже крайне редко, что определяет сложность с их отдельным приобретением. Примером назовем отрезные диски.

Рекомендации по выбору

Набор насадок для гравера производят под различными брендами. Как ранее было отмечено, при частом проведении обработки заготовок рассматриваемым инструментом требуется достаточно большой набор насадок. На выбор могут повлиять следующие факторы:

  1. Какие именно технологические задачи придется выполнять. Как ранее было отмечено, бормашина может использоваться для проведения просто огромного количества технологических задач: гравировка, шлифование поверхности, отрезка, сверление и другие. Выбор проводится в соответствии с тем, какие именно работы будут проводится. Есть в продаже универсальные наборы, представленные сочетанием насадок самого различного типа.
  2. Характеристики, геометрические особенности заготовки и тип применяемого материала при изготовлении.
  3. Предполагаемые размеры заготовок. Слишком маленьким инструментом не удобно обрабатывать заготовки большего размера. При этом для достижения поставленных целей может потребоваться намного больше времени.

Набор шарошек и других насадок может быть минимальным или включать в себя несколько десятков единиц. В данном случае выбор зависит от того, какой бюджет отведен на приобретение оснастки и как часто будут проводиться работы.

При выборе также уделяется внимание классификации по предназначению наборов:

  1. Профессионального уровня. Высокая стоимость подобного предложения связана прежде всего с длительным сроком службы и исключительными эксплуатационными качествами. Кроме этого, режущая часть на протяжении длительного периода сохраняет свою форму, за счет чего обеспечивается точность обработки. Подобную оснастку целесообразно выбирать только при частом проведении соответствующих работ.
  2. Бюджетные предложения. Эту группу можно условно разделить просто на огромное количество категорий. Самым доступным инструментом станет предложение от китайских производителей, но оно не прослужит долго и зачастую не соответствует заявленным характеристикам. Некоторые известные производители также занимаются выпуском инструментов этого класса, но при этом выдерживают довольно высокий уровень качества. Именно поэтому при редком проведении работ следует уделять внимание именно подобному предложению.

Виды насадок для гравера

Покупая инструмент можно осмотреть его. На поверхности не должно быть явных механических дефектов. Кроме этого, уделяется много внимания симметричности, проверить которую без специального оборудования достаточно сложно.

Изготовление насадок своими руками

Для получения некоторых поверхностей в продаже сложно найти более подходящую насадку. Именно поэтому многие рассматривают возможность их изготовления своими руками. Примером можно назвать фрезы для дремеля по дереву, которые сегодня получили также довольно большое распространение.

В домашней мастерской можно изготовить отрезной диск или шлифовальную головку. Примитивная фреза представлена рифленым цилиндром от обычной зажигалки. Насадка для шлифования изготавливается из деревянного барабана, к которому прикрепляется наждачная бумага с требуемым показателем зернистости.

Самодельная шлифовальная насадка

Насадки для гравера своими руками изготавливают по причине того, что они могут заменить полностью покупные варианты исполнения. Однако, насадки для резьбы по дереву своими руками изготовить очень сложно. Это связано с тем, что рабочая часть подобного инструмента имеет сложную геометрию, повторить которую может только настоящий профессионал при применении специального оборудования.

При самостоятельном изготовлении оснастки следует уделить внимание особенностям крепления. В качестве хвостовика может применяться соответствующий элемент от сломанного инструмента.

Источник: https://moy-instrument.ru/podelki/kak-sdelat-frezu-dlya-gravera-svoimi-rukami. html

Изготовление фрез по дереву своими руками. Фреза своими руками: изготовление самодельных фрез по дереву. Виды ручных фрезеров

Фреза – это металлическое приспособление, имеющее вид диска с зубчатой кромкой. Она предназначена для обработки деревянных, металлических, пластмассовых поверхностей.

Нередко в жизни случаются такие ситуации, когда этот инструмент необходим для циркулярки, а подходящего варианта под рукой нет. В таком случае может помочь самодельная фреза по дереву.

Сделанная по нужным размерам, она решит проблему и займет достойное место среди главных распиловочных атрибутов.

Самостоятельно изготовленные образцы обычно не имеют подшипников, для их полноценного использования нужно дополнительное оборудование. Фрезы другого порядка имеют подобные элементы, их можно отнести к профессиональным приборам. Сделать режущий инструмент самому совсем непросто: для этого тщательно подбирается материал, соответствующее оснащение и изучается технология изготовления.

Резак по дереву «Ласточкин хвост» относится к одному из самых распространенных образцов инструментов, активно применяемых в мебельном производстве.

Такие приспособления отличаются особой формой, которая позволяет быстро вырезать отверстия, совмещать шипы, изготавливать рейки.

Сочетания, полученные в результате использования подобного инструмента, отличаются аккуратностью, эргономичностью и легкостью проведения сборки.

В зависимости от разновидностей применения фрезы бывают насадными и концевыми. Первый вариант укрепляется посредством шпинделя прибора, второй имеет хвостовую часть, позволяющую фиксировать изделие в патронах станков или фрезеров ручного типа. Концевые разновидности встречаются наиболее часто. Их изготавливают из высококачественной стали, режущую часть нередко легируют.

Необходимые атрибуты для работы

Чтобы изготовить такую пилу по дереву, следует заранее приготовить ряд приспособлений:

  • электрическое точило;
  • отрезной круг толщиной в 4 мм;
  • точильный брусок;
  • керн;
  • дрель;
  • сверло с наконечником из твердых сплавов;
  • алмазный надфиль полукруглой формы.

При помощи отрезной окружности из полотнища резака вырезается диск, диаметр которого соответствует 78 мм. Проделать однократно такое действие не получится, поэтому его следует разделить на несколько этапов. Так, неровный многоугольник постепенно должен приобрести конфигурацию окружности без углов. Затем нужно отметить центр такой самоделки.

Проводить мероприятия по закаливанию и термообработке получившегося образца в домашних условиях не рекомендуется. В результате можно лишь ухудшить показатели резака.

Источник: https://bortnoe.ru/izgotovlenie-frez-po-derevu-svoimi-rukami-freza-svoimi-rukami-izgotovlenie/

«фреза для сверлильного металла במחיר המשתלם ביותר — מבצעים נהדרים לקניית фреза для сверлильного металла מחנויות של фреза для сверлильного металла ב- AliExpress

מבצעים חמים ב- фреза для сверления металла: העסקאות והנחות המקוונות הטובות ביותר עם ביקורות של לקוחות אמיתיים.

ות טובות! תה נמצא במקום הנכון עבור фреза для сверления металла.יו אתה כבר יודע את זה, מה שאתה מחפש, אתה בטוח למצוא את זה aliexpress. אנחנו ממש יש אלפי מוצרים מעולים בכל קטגוריות המוצרים. ין אם אתה מחפש high-end תוויות ו זול, רכישות בכמות גדולה, אנו מבטיחים כי זה כאן aliexpress. תוכלו למצוא חנויות רשמיות עבור שמות מותגים לצד מוכרים הנחה עצמאית קטנה, כולם מציעים משלוח מהיר ואמיר.

ולם לא יוכה על בחירה, איכות ומחיר.כל יום תוכלו למצוא הצעות חדשות, מקוונות בלבד, הנחות בחנויות והזדמנות לשמור עוד יותר על ידי איסוף קופונים. י ייתכן שיהיה עליך לפעול מהר כמו זה העליון фреза для сверления металла מוגדר להיות אחד המבוקשים ביותר המבוקשים ביותר בתוך זמן קצר. תחשוב כמה קנאי אתה חברים יהיה כאשר אתה אומר להם שיש לך фреза для сверления металла על aliexpress. עם ירים הנמוכים ביותר באינטרנט, מחירי משלוח זול ואפשרויות אוסף מקומי, תה יכול לעשות חיסכון גדול עוד יותר.

אם תה עדיין נמצא בשני מוחות לגבי фреза для сверления металла וחושבים על ירת מוצר דומה, ‘אלכס’ הוא מקום מצוין להשוות מחירים ומוכרים.ו נעזור לך להבין אם זה שווה ת תוספת עבור גירסת high-end או אם אתה מקבל רק עסקה טובה על ידי מקבל ת הפריט זול יותר. Номер и, אם אתה רק רוצה לטפל בעצמך ו להתיז על הגרסה היקרה ביותר, תמיד יהיה תמיד לוודא שאתה יכול לקבל את המחיר הטוב ביותר עבור הכסף שלך, אפילו לתת לך לדעת מתי אתה תהיה טוב יותר מחכה קידום להתחיל, ואת החיסכון שאתה יכול לצפות לעשות.

Aliexpress.כל ות ומוכר מדורגות עבור שירות לקוחות, יר ואיכות על ידי לקוחות אמיתיים. וסף אתה יכול למצוא את החנות או דירוגי המוכר הפרט, כמו גם להשוות מחירים, הנחוח והנחות מציעה על ותו וצר על יי רוי רות וצר על יאי רוי רי ר כל רכישה מדורגת בכוכבים ולעתים קרובות יש הערות שנותרו על ידי לקוחות קודמים המתארים את חוויית העסקה שלהם, כך ת י ות בקיצור, תה לא צריך לקחת את המילה שלנו על זה — רק להקשיב למיליוני לקוחות מאושרים שלנו.

וגם, אתה חדש י aliexpress, ו מאפשרים לך על סוד.רק לפני שתלחץ על ‘קנה עכשיו’ בתהליך העסקה, הקדש רגע כדי לבדוק את הקופונים — ותחסוך עוד יותר. תה יכול למצוא קופונים החנות, ופונים aliexpress או שאתה יכול לאסוף קופונים כל יום על ידי משחק ים על יקציה aliexpress. וכפי שרוב המפיצים שלנו מציעים משלוח חינם — אנחנו חושבים שתסכים לכך שאתה מקבל את זה фреза для сверления металла באחד המחירים הטובים ביותר באינטרנט.

תמיד יש לנו את הטכנולוגיה העדכנית ביותר, את המגמות החדשות ביותר, ואת התוויות המדוברות ביותר.על aliexpress, איכות מעולה, יר ושירות מגיע כסטנדרט — בכל פעם. התחל את חוויית הקנייה הטובה ביותר שתהיה לך אי פעם, ממש כאן.

Лучшая фреза для сверл — Выгодные предложения на фрезу для сверл от глобальных продавцов фрез для сверл

Отличные новости !!! Вы попали в нужное место для фрезы для дрели. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний резак для дрели вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели резак для дрели на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе фрезы для дрели и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести Cutter for Drill по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Drillpro для резки листового металла, адаптер для резки листовой проволоки, сетка, высечные ножницы для электродрели Продажа

Способы доставки

Общее приблизительное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (время обработки)
  • Отправляем Ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки Время доставки Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое потребуется для отправки после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Примерные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим вам код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Азбука режущего инструмента> ENGINEERING.com

Ребенок любит программирование: потому что вы никогда не будете слишком молоды, чтобы начать свою карьеру в области компьютерных наук. Кажется, что в наши дни все пытаются как можно раньше увлечь детей STEM; в каждом магазине игрушек до потолка стояли мои первые микроскопы и умные строительные блоки. Трудно жаловаться на тенденцию к поощрению образования, но это не остановит меня от попыток.

Когда вы смотрите на то, что относится к STEM-образованию — наука, технология, инженерия и математика, — вы видите совершенно понятную тенденцию сосредотачиваться на вещах, которые нравятся детям: ракетам, космосу, животным или роботам. Но это очевидные вещи, и есть огромная часть инженерной мысли, на которую часто не обращают внимания: производство.

А вы знаете, что еще нравится детям?

Острые предметы!

Далее следует способ познакомить молодые умы STEM с удивительным миром режущих инструментов без риска случайной порезы. Это также полезный ресурс для всех взрослых инженеров, которые могут захотеть освежить в памяти терминологию по режущему инструменту. Очевидно, что режущие инструменты — это гораздо больше, чем можно описать 26 буквами, но это всего лишь отправная точка.Следите за обновлениями, чтобы узнать больше.

A для угла въезда

Угол въезда для одноточечного инструмента на токарном станке.

Угол въезда — это угол между плоскостью, перпендикулярной оси резца, и плоскостью, касательной к поверхности вращения режущих кромок. Обычно это 90 ° для концевых фрез и фрез для уступов и 45 °, 60 ° или 70 ° для торцевого фрезерования. Также известен как «угол опережения» в соответствии со стандартом ANSI.

B для ножниц для пуговиц

Фрезы для пуговиц — это торцевые фрезы, в которых используются круглые вставки, напоминающие пуговицы — отсюда и название.Круглые пластины распределяют напряжения от сил резания на большую площадь, чем пластины других форм, но они также создают более высокие осевые силы, которые передаются на заготовку. Хотя пуговичные ножницы стали меньше использоваться с развитием высокоскоростной геометрии, они остаются полезными в определенных приложениях, например, с деталями, которые недавно подвергались термообработке.

C для смазочно-охлаждающей жидкости

Помимо охлаждения заготовки и инструмента во время операций резания, смазочно-охлаждающие жидкости улучшают обрабатываемость заготовки, продлевают срок службы инструмента и вымывают стружку и другой обрабатываемый мусор.Три основных типа смазочно-охлаждающих жидкостей — это прямые масла (не содержащие воды), растворимые масла (суспензии масла в воде) и синтетические жидкости (не содержащие масла).


D для фрезы «ласточкин хвост»

Как следует из названия, фрезы «ласточкин хвост» имеют трапециевидную форму, напоминающую хвост голубя. Форма ласточкиного хвоста делает его подходящим для подрезки и снятия заусенцев. «Ласточкин хвост» обычно используются для прорезания канавок под уплотнительные кольца для устройств подачи жидкости или давления, а также промышленных направляющих.Те, которые предназначены для уплотнительных колец, предназначены для вырезания канавки, которая внизу шире, чем вверху, что помогает удерживать уплотнительное кольцо на месте.

E для концевой фрезы

В отличие от сверл, которые могут резать только в осевом направлении, концевые фрезы обычно могут резать во всех направлениях, хотя некоторые не могут резать в осевом направлении. Концевые фрезы бывают разных форм, например, односторонние или двусторонние, с Т-образным пазом и чашечным концом. Количество канавок (канавок, которые способствуют нанесению жидкости и удалению стружки) также варьируется.Концевые фрезы чаще всего используются при торцевых операциях, но их также можно использовать для врезания, профильного и индикаторного фрезерования.

F для Fly Cutter

Разработанный для плоской обработки поверхности, фреза состоит из корпуса и одной или нескольких пластин, прикрепленных таким образом, что насадка (и) инструмента делает широкие неглубокие надрезы при вращении корпуса. Фрезы с двумя пластинами в просторечии известны как двойные фрезы или двойные концевые фрезы. Хотя торцевые фрезы обычно предпочтительны для большинства применений с точки зрения жесткости и глубины резания, фрезы намного дешевле и могут быть полезны при торцевании больших заготовок, таких как блоки штампов / форм.

G для Gundrill

Gundrill — это самонаводящийся инструмент, используемый для создания глубоких отверстий (отношение глубины к диаметру возможно> 300: 1) с хорошей точностью и прекрасной обработкой поверхности. Gundrill имеют полые корпуса и используют расширенные каналы для охлаждающей жидкости для подачи охлаждающей жидкости к инструменту или заготовке под высоким давлением. Хотя стволы для ружей являются очевидным применением, ручные сверла также используются в производстве штампов и пресс-форм и для изготовления деталей двигателя, таких как картеры и головки цилиндров.

H для твердого точения

Процесс твердого точения включает одноточечную резку заготовки с твердостью 45 HRC или выше.Исторически сложилось так, что такие детали требовали шлифования для окончательной обработки, но появление новых инструментальных материалов и токарных центров с большей жесткостью и точностью сделало чистовое твердое точение жизнеспособной альтернативой шлифованию для чистовых операций. Однако размер детали остается ограничивающим фактором с отношением длины к диаметру (L / D) 4: 1 и 8: 1 в качестве верхнего предела для неподдерживаемых и опорных деталей соответственно.

I для дюймов в минуту (IPM)

IPM — это единица измерения, выражающая скорость, с которой режущий инструмент продвигается к заготовке, т.е.е., скорость подачи. Он рассчитывается по приведенной выше формуле, где: FR = скорость подачи, об / мин, = расчетная скорость фрезы, T = количество зубьев фрезы; и CL = нагрузка стружки или подача на зуб. Эта формула не применяется к токарным операциям, где скорость подачи указывается как подача на оборот.

J для джиг-приманки

Зажимное приспособление — это инструмент, используемый для закрепления заготовки и / или направления режущего инструмента через втулку. Приспособления также могут помочь в сборке, обеспечивая выравнивание и регулировку.До широкого распространения компьютерного числового управления (ЧПУ) координатно-расточная обработка была основным методом высокоточной обработки, включая такие процессы, как центрирование, сверление, растачивание, зенкование и развертывание.

K для пропила

(Изображение любезно предоставлено ESAB.)

Канал, оставшийся после прохода лезвия или инструмента, называется пропилом. Первоначально он описывал количество древесины, удаляемой пилой, которая шире самого полотна, потому что зубья расположены под углом.При обработке пропил зависит от нескольких факторов, включая ширину и угол наклона инструмента, а также от количества материала, снятого со сторон пропила. Большинство ЧПУ могут автоматически смещать траекторию инструмента для компенсации пропила, поэтому значение пропила часто называют смещением пропила.

L для Look-Ahead

«Прогнозирование» относится к функции современных ЧПУ, в которых алгоритм оценивает блоки данных до местоположения режущего инструмента, чтобы предотвратить столкновения путем автоматической настройки параметров обработки.Идея состоит в том, чтобы снизить риск того, что инструмент выйдет за запланированный путь. Насколько далеко вперед должна заглянуть программа, зависит от профиля детали и скорости подачи.

M для обрабатываемости

Вообще говоря, обрабатываемость металла или сплава означает легкость, с которой его можно резать. Существует множество факторов, влияющих на обрабатываемость, и множество способов ее количественной оценки, например, срок службы инструмента, потребляемая мощность или качество поверхности. Американский институт чугуна и стали (AISI) использует свободно обрабатываемую сталь AISI 1212 в качестве основы для процентной системы, при которой материалы более сложные, чем сталь AISI 1212, оцениваются ниже 100 процентов, а материалы, которые легче обрабатывать, оцениваются выше 100 процентов. .

N соответствует радиусу носа

Радиус при вершине режущего инструмента определяет прочность режущей кромки инструмента и, наряду со скоростью подачи, влияет на чистоту обработки детали. Поскольку наконечник подвергается сильным режущим силам, разработчики режущего инструмента предусматривают небольшой скос, известный как радиус при вершине. Формально радиус вершины определяется как значение радиуса на вершине режущего инструмента, измеренное на базовой плоскости (π R ). Значение радиуса обычно составляет 0,6–1,5 мм для одноточечных токарных инструментов, но может быть значительно меньше для прецизионных инструментов.

O для Overshoot

Перерегулирование происходит, когда режущий инструмент отклоняется от своей номинальной траектории в результате импульса, перенесенного с предыдущего шага, например, ускоренного перемещения на большое расстояние перед началом резки. Перевыпуск контрастирует с недоотпуском, который возникает, когда обрабатывающий центр скругляет углы своего номинального пути из-за запаздывания сервопривода или люфта. Обе проблемы можно избежать с помощью программного обеспечения с прогнозированием.

P для физического осаждения из паровой фазы (PVD)

PVD — это метод нанесения покрытия на инструмент, используемый для повышения твердости и устойчивости к окислению и износу.В отличие от химического осаждения из паровой фазы (CVD), которое выполняется при температурах, превышающих 1000 ° C, процессы PVD работают при более низких температурах, обычно 500 ° C. Покрытия PVD более твердые и более устойчивые к коррозии, чем покрытия, нанесенные путем гальваники, и процесс PVD. Сама по себе очень гибкая, способна использовать практически любой материал покрытия на столь же разнообразном выборе подложек.

Q предназначен для быстрой смены инструмента

Быстросменный инструмент, популярная функция на токарных станках и токарных центрах, может значительно сократить время простоя станка при смене инструмента.Обычно инструменты зажимаются в держателях и затягиваются, обеспечивая правильную посадку инструмента и смещение. Быстро заменяемые инструменты представляют собой сменные режущие блоки, которые вставляются в стандартные фиксаторы, которые могут оставаться на станке неограниченное время. Интерфейс между блоками таков, что режущий блок будет находиться только в одном положении в блокировочном блоке, обеспечивая неизменно точную резку.

R для переднего угла

Схема, показывающая положительный (слева) и отрицательный (справа) передние углы.

Передний угол — это угол режущей поверхности по отношению к заготовке. Существует три типа переднего угла: положительный, отрицательный и нейтральный. Инструмент имеет нейтральную переднюю кромку, если его поверхность лежит в плоскости, проходящей через ось заготовки. Если угол режущей кромки более острый, чем при нейтральном переднем угле, то инструмент имеет положительный передний угол. Если угол режущей кромки меньше, чем при нейтральном переднем углу, то передний угол отрицательный. Наилучший передний угол варьируется в зависимости от материала инструмента и заготовки, глубины резания, скорости резания, станка и настройки.

S для гребешков

При работе с концевыми фрезами между соседними разрезами могут возникать небольшие волны в материале, называемые гребешками. Это может быть вызвано отклонением, несбалансированным инструментом или незакрепленной заготовкой или износом станка. На горизонтальных поверхностях зубчатость обычно является результатом использования шаровой концевой фрезы и может быть сведена к минимуму за счет уменьшения расстояния перехода относительно диаметра инструмента. Гребешки на вертикальных поверхностях можно удалить профилированием.

T для нарезания резьбы

Одна из не самых распространенных операций обработки, нарезание резьбы — это процесс создания внешней или внутренней резьбы.Методы нарезания резьбы включают нарезание одноточечной резьбы на токарных или токарных центрах и нарезание резьбы на станках с ЧПУ. Некоторые характеристики, такие как высота резьбы и материал, имеют решающее значение для определения общей прочности резьбы. Резьбы различаются по указанным допускам и / или припускам.

U для выточки

Детали, изготовленные фрезерованием (вверху) и точением (внизу), с поднутрениями и без них.

В самых общих чертах, поднутрением называется поверхность с выемкой на заготовке, но его характеристики зависят от производственного процесса.Выточки на точеных деталях также известны как «шейки» или «разгрузочные канавки» и часто используются на конце вала или винта для обеспечения зазора инструмента. При фрезеровании углы могут быть подрезаны, чтобы удалить радиус, оставленный фрезой.

В для вибрации

Детали с дребезжанием (слева) и без (справа). (Изображение любезно предоставлено Heidenhain.) Более известная как «дребезжание», вибрация, возникающая в результате взаимодействия между станком, режущим инструментом и заготовкой, является проблематичной, поскольку она имеет тенденцию быть самоподдерживающейся.Пока основная проблема не будет устранена, эта вибрация может привести к образованию линий или канавок на заготовке в дополнение к сокращению срока службы инструмента. Основные методы минимизации вибрации станка включают повышение жесткости станка, инструмента и заготовки, регулировку углов резания, скорости шпинделя и количества зубьев, а также использование технологии гашения вибрации.

Вт для закалки

Феноменологическая кривая одноосного напряжения – деформации, показывающая типичное деформационное упрочнение пластического поведения материалов при одноосном сжатии.Для материалов с наклепом предел текучести увеличивается с увеличением пластической деформации. Деформация может быть разложена на восстанавливаемую упругую деформацию (ε e ) и неупругую деформацию (ε p ). Напряжение при начальной текучести составляет σ 0 .

Накладное упрочнение, также известное как «деформационное упрочнение», представляет собой упрочнение металла в результате пластической деформации. Деформационное упрочнение — неизбежная часть механической обработки, возникающая из-за напряжений и деформаций, которым подвергается деталь.Это особенно заметно в мягких низкоуглеродистых сталях и сплавах, содержащих никель и марганец, а также в немагнитной нержавеющей стали, инконеле и монеле.

X, Y и Z для осей X, Y и Z

Взятые вместе, оси X, Y и Z описывают три направления движения станка с ЧПУ. Они могут быть линейными или, в случае токарных станков и токарных центров, круговыми. В фрезерных станках три оси используются для определения точек, линий и поверхностей на трехмерной геометрии детали.В дополнение к трем обычным линейным осям некоторые станки также используют четвертую и пятую оси, каждая из которых вращается вокруг одной из других линейных осей.

Конец

Итак, вот и все: азбука режущих инструментов.

Если вы измученный родитель, который обратился к этой статье в тщетной надежде убаюкивать своего ребенка, то вам мои соболезнования. Но подумайте об этом так: если вашему ребенку удалось пройти через все это, есть большая вероятность, что он получил немного знаний, связанных с STEM, на этом пути.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
