что это такое – фото ответ

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Она также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Из чего состоит

Для изготовления ендов применяют оцинкованную сталь или сталь с полимерным покрытием, алюминий, медь, армированный битумный материал. Как правило, для производства ендов используют рифленый металлический лист — он препятствует лавинному сходу снега и снижает нагрузку на водостоки.

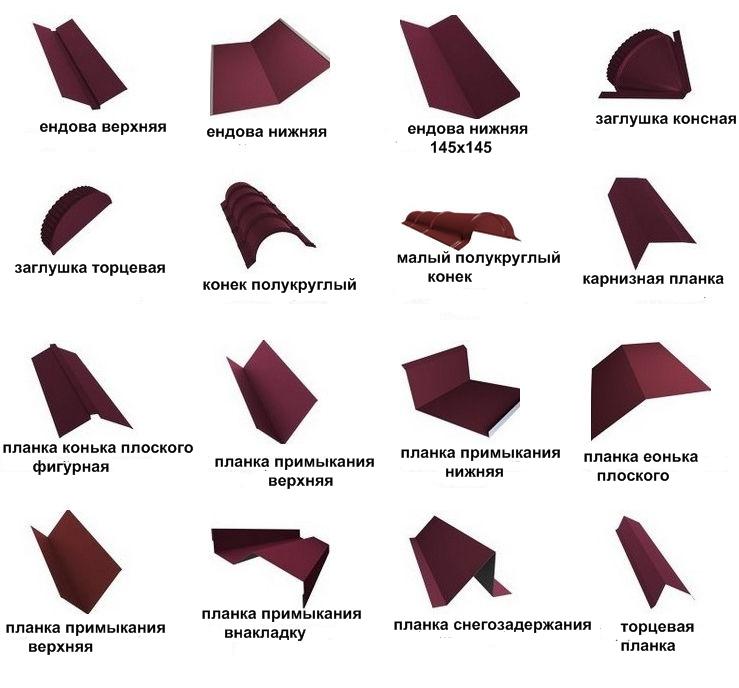

Конструктивно ендова состоит из двух деталей — нижней и верхней планок. Нижняя планка имеет загнутые края, которые предотвращают перелив воды и защищают продкровельное пространство от влаги. Верхняя планка играет роль своеобразной накладки и крепится поверх нижнего элемента.

Необходимость ендовы в обустройстве крыши подтверждается ее основными преимуществами:

  • обеспечивает полную герметизацию крыши, плотно соединяя смежные наклонные поверхности;
  • позволяет быстро и полно удалять атмосферные осадки, организовать стоки воды на всех элементах кровли. Ендова дает возможность воде стекать со скатов в водосток, не накапливаясь во внутренних углах;
  • повышает прочность крыши, более длительный срок ее эксплуатации;
  • обеспечивает безопасность крыши при частых и обильных снегопадах, усиливая стропильную систему и равномерно распределяя нагрузку. Осадки падают небольшими пластами, не задерживаясь на крыше;
  • монтируется быстро и несложно;
  • придает дизайну законченность и эстетичность.

На количество ендов для одной крыши влияет два фактора:

  • конструкция крыши: она может быть в форме креста, буквы Т или Г;
  • имеются ли дополнительные элементов, например, мансарды или кукушки.

Конструкция и материалы

Разжелобок подразделяется на такие типы:

  • нижний – защищает места соединения скатов от попадания воды;
  • верхний – предотвращает попадание мусора и декорирует зазор на участке, где стыкуются два ската.

У нижних формируют на краях подгибы – отбортовки, которые помогают избежать перелива талой и дождевой воды в подкровельное пространство. Вместе с рулонной гидроизоляцией это создает надежную защиту от воды. Ее нужно прокладывать на обрешетку с небольшим запасом по ширине. Монтаж верхней планки проходит в самом конце обустройства кровли.

Обязательно использование гидроизолятора – он помогает предупредить протекание кровли при установке разжелобка.

Материалы для разжелобка

Для нижних планок используют листовую сталь, оцинкованную или нержавеющую, полосы алюминия. Верхняя облицовочная планка чаще всего делается из материала, которым покрывается крыша. Если для предотвращения появления ржавчины кровли используется защитное покрытие, кровельный элемент оснащается таким же покрытием, чтобы в целом все элементы соответствовали друг другу. Это важно для верхней планки, а нижний элемент скрыт и не нуждается в декоре.

Закрытая и открытая ендова

Ендова, состоящая лишь из нижней планки, называется открытой, а включающая в себя и нижнюю, и верхнюю планки — закрытой. Основная нагрузка приходится на нижнюю планку ендовы, поэтому ее делают из более прочного металла, а верхняя накладка может быть изготовлена из того же материала, что и кровельное покрытие.

Открытая ендова характерна для низкоуклонных крыш, для нее требуется дополнительная гидроизоляция. Ее достоинствами являются такие свойства:

  • не накапливает мусор;
  • быстро удаляются осадки;
  • быстрый и простой монтаж.

Из недостатков – непривлекательный внешний вид.

Закрытые чаще встречаются на крышах с крутыми скатами. Преимущества разжелобков закрытого и переплетенного видов в следующих их особенностях:

  • эстетично выглядят;
  • качественно изолируют от попадания воды.

Намного больше у этих элементов недостатков:

  • сложный монтаж, который доступен лишь специалистам, кроме того он занимает очень много времени;
  • крышу необходимо систематически очищать от попадающего мусора;
  • могут появляться ледяные пробки с приходом оттепели.

В конечном итоге вид и материал разжелобка выбирается с учетом типа и конфигурации крыши, а также бюджета владельца дома.

Особенности монтажа ендовы

Ендова — это внутренний угол пересечения двух скатов кровли. Она считается самым уязвимым участком крыши, так как собирает основную массу дождевой воды и принимает на себя максимальную снеговую нагрузку. Поэтому к монтажу ендов относятся с особой тщательностью. Подготовка кровельного пирога на участке установки ендов имеет ряд правил.

Рекомендации по монтажу

Чтобы облегчить монтаж и сделать разжелобок более прочным, придерживайтесь рекомендаций специалистов:

  1. Положите слой гидроизоляционного материала на обрешетку, состыкуйте его с гидроизоляцией скатов с помощью скотча.
  2. Для основы можно использовать горизонтальные планки. Для большей прочности стыкуйте их в шахматном порядке по центру перегиба скатов.
  3. При креплении нижней планки из металла избегайте сквозных отверстий в ней. Ее можно зафиксировать на обрешетке не напрямую, а с помощью полосок-ушек, присоединенных к загибам.
  4. На участках, где стыкуются между собой ендовы и с покрытием крыши, используйте специальные полосы, которые позволяют уплотнить и герметизировать кровлю

Ендова для крыши из Ондулина

Для монтажа ендов для крыши из Ондулина требуется обустройство дополнительной обрешетки — двух обрезных досок шириной не менее 20 см, установленных на расстоянии 5 см от оси ендовы. Древесину рекомендуется обработать антисептиком. Желобок ендовы должен четко попасть в зазор между деревянными планками.

Порядок установки ендовы для кровли из Ондулина:

  • Монтаж разжелобка нужно начинать снизу вверх.
  • Следующий элемент ендовы укладывается с нахлестом 15 см.
  • Примерив листы Ондулина к стыковочной линии двух скатов, их раскраивают при помощи электролобзика, циркулярной пилы или ножовки, смоченной машинным маслом.
  • Подрезанные листы накладываются на ендову с отступлением от оси ендовы примерно 5 см и фиксируются кровельными гвоздями в каждую волну.

Особенности ендовы для крыши из профнастила и шифера

Покрытия монтируются на предварительно уложенные доски, на которых расположена гидроизоляция. Слой изоляции соединяется с изоляцией скатов крыши с небольшим нахлестом, зафиксированным двусторонним скотчем.

Монтаж ендовы начинается с установки нижней планки, к которой потом крепится уплотнитель. Для усиления его можно залить герметиком в местах соединения со скатами. После этого укладывается выбранный кровельный материал. Зазоры и щели опять заполняются герметиком.

Установка разжелобка возле мансардных окон

Мансардные окна или дверцы чердака также необходимо обеспечить надежной гидроизоляцией. В таких местах ендова должна выводить нижний элемент на нужное покрытие. Последовательность работ следующая:

  • набить обрешетку возле окна мансарды;
  • рассчитать длину ендовы с учетом нахлестов, если потребуется несколько элементов;
  • разметить место изгиба на нижней планке;
  • отогнуть надрезанные участки в сторону, противоположную бортикам;
  • подвести бруски под разжелобок, немного приподняв его над уровнем крыши;
  • уплотнить края лентой;
  • подрезать нижний отрезок кровельного материала, поместить его под планки разжелобка.

Видео-инструкция для монтажа ендов для кровли из Ондулина

Кстати! Купить ендову Ондулин можно в официальном интернет магазине: shop.onduline.ru

Ендова для кровли из металлочерепицы

По линии внутреннего излома кровли из металлочерепицы устраивают ендову, под которую монтируют сплошную обрешетку, которая будет предотвращать провисание кровельного элемента. Обрешетка играет роль жесткого основания под разжелебок.

Сток воды с крыши происходит по нижней планке ендовы, а верхняя планка ендовы выполняет защитную и декоративную функции. Она прикрывает срезы листов металлочерепицы, предотвращая их коррозию, и придает стыку кровельных скатов презентабельный вид.

Порядок монтажа ендовы для металлочерепичной кровли:

  1. Нижние планки ендовы укладываются с нахлестом 10-15 см и крепятся к обрешетке саморезами.
  2. Стыки ендовых элементов герметизируются
    .
  3. С небольшим нахлестом на нижнюю планку ендовы настилаются раскроенные листы металлочерепицы и фиксируются кровельными гвоздями.
  4. Поверх листов металлочерепицы, на стыке скатов, укладывается с нахлестом верхняя планка ендовы и закрепляется метизами.

Несколько рекомендаций относительно монтажа ендовы:

  • На обрешетку под ендову желательно настелить слой гидроизоляции и с помощью клейкой ленты соединить ее с гидроизоляционным покрытием скатов.
  • Возможен вариант устройства основы под ендову с помощью горизонтальных планок на скатах, которые сходятся по оси разжелобка в шахматном порядке.
  • Некоторые производители не рекомендуют делать в нижней планке металлической ендовы сквозные отверстия при крепеже к обрешетке — они предлагают к загибам разжелобка прикрепить полоски-«ушки» и уже их фиксировать на обрешетке.
  • В местах стыка модулей ендовы между собой и с кровельным ковром следует применять герметизирующие и уплотнительные полосы.

Стоимость изделий

Наличие ендовы характерно для крыш со сложной формой. Соответственно чем больше у крыши ендов, тем дороже стоит ее монтаж и сложнее эксплуатация.

Чтобы определить общую стоимость установки ендовы, для начала необходимо рассчитать протяженность всего изделия в целом. Стандартно одна планка – примерно 85 см. Отсюда общую протяженность следует разделить на размер одного изделия (планки) и умножить на цену одной планки.

Обогрев ендовы

Зимой на крыше может образовываться ледяная корка, которая будет затруднять отток талой воды в оттепель. Из-за этого уровень воды может подниматься выше краев отбортовки, угрожая подтопить чердачное помещение. Поэтому разжелобок как один из элементов водоотводящей системы требует обогрева. Для этого в местах сопряжения скатов укладывают саморегулируемые греющие кабели.

В зависимости от площади поверхности, которую необходимо обогреть, выбирают мощность кабеля. При этом минимальным значением должно быть от 250 до 300 Вт/м. Кабель укладывают параллельно в несколько линий. На их ширину влияет способность нагревателя производить тепло и предполагаемый уровень осадков. Обычно между элементами выдерживают интервал в 10-40 см.

Кабельные нагреватели крепят перфорированной монтажной лентой, делается это с помощью саморезов. Места крепления обрабатываются герметиком из каучука или полиуретана. Для гибкой кровли подходит другой способ крепления – отрезками основного кровельного покрытия. Их приваривают при помощи газовой горелки.

Ремонтные работы разжелобков

Показателем правильности установки разжелобка является качественная гидроизоляция отрицательных углов кровли. Если вода все-таки попадает в чердачное помещение, требуется восстановление ендов.

Ремонт ендов проводится следующим образом:

  1. Снимается кровельное покрытие в местах прилегания к стыку скатов. Для всех покрытий, кроме мягкой кровли, демонтаж не составит труда. Мягкую черепицу демонтируют, подогревая покрытие с помощью газовой горелки или паяльной лампы.
  2. Снимается нижняя планка разжелобка.
  3. По необходимости меняются элементы деревянного настила в случае их повреждения, восстанавливается гидроизоляция.
  4. Ремонтируют отдельные элементы ендовы или заменяют их. Устанавливают на прежнее место, соблюдая все требования по гидроизоляции стыков и крепежных отверстий.

Когда все ремонтные работы закончены, кровельное покрытие укладывается на место. Заменяется треснутая черепица или шифер. Поврежденные части мягкой кровли восстанавливают битумной мастикой, делая заплатки из того же материала.

Видео монтажа ендовы для металлочерепичной крыши

Применяются ендовы в строительстве крыш сложной конфигурации, а у двускатных, шатровых и вальмовых крыш такого элемента нет. Чем больше ендов имеет кровля, тем дороже обойдется ее монтаж и тем сложнее будет ее эксплуатация.

Читайте также: Почему обрешетка крыши в ендовах и на коньках требует усиления

что это такое, схема, устройство, фото



Многощипцовые крыши смотрятся эффектно и стильно, придают постройке оригинальный облик, но вместе с тем они более уязвимы по сравнению с простыми двускатными или четырехскатными конструкциями из-за наличия ендов. Ендова – это внутренний (отрицательный) угол, который формируется на стыке сопряженных скатов крыши. Это может быть соединение двускатных кровель частей здания, расположенных перпендикулярно друг к другу, или соединение кровли слухового окна либо крыльца с крышей дома.

Что такое ендова, ее функции

Ендовой называют как сам угол, сформированный скатами, так и конструктивные элементы, из которых монтируется соединение. Функция ендовы заключается в отведении влаги (осадков, талых вод). Она обеспечивает защиту от попадания снега и влаги под кровельный настил на стыке примыкающих плоскостей.

Этот узел кровли испытывает повышенные нагрузки – в ендове скапливается снег, сюда стекается вода с примыкающих скатов. Ошибки, допущенные при проектировании ендовы и монтаже элементов, из которых состоит узел, приводят к тому, что кровля начинает протекать и влага вызывает повреждение стропильной системы.


Ширина желоба, по которому влага уходит из места сопряжения скатов крыши здания, зависит от его длины и угла наклона. Чем больше длина и меньше уклон, тем шире должен быть элемент, отводящий воду.


Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.


Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.


Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.
    Обрешетка делается в два раза чаще
  • Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.
    Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны
  • Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.
    Под ондулин между двумя досками должен быть зазор в 15 см
  • При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.


Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.


Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа



  • специальными саморезами ближе к краю;
  • кляймерами за бортик.
    Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Особенности вывода ендовы над слуховым окном смотрите в следующем видео.


Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.


Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.
    Открытая ендова из профнастила
  • Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
  • Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.


Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.


Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.


Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.


Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.


Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.


Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.


что это такое, фото, устройство и монтаж

На чтение 40 мин. Обновлено

Что такое ендова, особенности устройства

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

  • соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
  • вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
  • места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов — чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

Обустройство ендовы позволяет защитить стыки смежных скатов от проникновения влаги и сделать кровлю более привлекательной

В некоторых случаях установка ендов требуется ещё и на изгибах, которые образуются при обустройстве мансард или слуховых окошек. Разжелобки сложных, или, как их ещё называют, многощипцовых крыш являются самыми уязвимыми местами, поэтому при монтаже требуют предельной аккуратности и безоговорочного соблюдения технологии их обустройства.

Задача нижних элементов заключается в защите мест сопряжения скатов от попадания влаги в подкровельную зону. Они имеют подгибы по краям, благодаря чему при высоком уровне сточных вод предотвращается их перелив в чердачное пространство. Кроме того, дополнительную герметизацию кровли обеспечивают за счёт рулонной гидроизоляции, которую с достаточным запасом по ширине укладывают на обрешётку. Нижние планки выполняются из оцинкованной или нержавеющей листовой стали, алюминиевой полосы и т. д.

На нижней панели ендовы делаются отбортовки для защиты подкровельного пространства от протечек

Верхняя ендова, которая выступает над основным разжелобком на 15–20 см, служит в декоративных целях, скрывая неприглядную щель в месте стыка двух скатов.

Верхняя панель закрытой ендовы защищает разжелобок от попадания мусора и придаёт конструкции кровли завершённый вид

Чаще всего облицовочная планка выполняется из одноимённого кровельного материала и устанавливается на место после того, как крыша будет полностью укрыта.

По способу монтажа стыковочные элементы бывают:

  • открытыми;
  • закрытыми;
  • сочленёнными (переплетёнными).

Ендовы первого типа обустраиваются с использованием одной лишь нижней защитной панели, поэтому внешне они выглядят как неприкрытая зона сочленения смежных скатов. Являясь самым простым вариантом, открытый стык может использоваться на кровле с небольшим уклоном. Плюсы подобного решения — в эффективности водоотведения, скорости и простоте монтажа. К недостаткам можно отнести внешнюю непрезентабельность конструкции.

Закрытые разжелобки обустраиваются с использованием нижних и верхних панелей. Этот тип стыкования требует максимально плотного прилегания наклонных поверхностей и способен обеспечить защиту от протечек на крышах с крутыми скатами.

Сочленённой ендовой называется метод стыкования скатов, при которых кровельные листы переплетаются друг с другом, благодаря чему удаётся более надёжно защитить внутреннее пространство от попадания влаги.

В зависимости от способа монтажа ендовы делятся на открытые, закрытые и переплетённые

Преимущества закрытых и сочленённых разжелобков заключаются в максимально эффективной влагозащите и внешней привлекательности — крыша с такими ендовами выглядит монолитной и завершённой. К минусам относится более сложный монтаж и, как следствие, удорожание конструкции.

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

  1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.

    В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку

  2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
  3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
  4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
  5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.

    Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху

  6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
  7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
  8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
  9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
  10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

Металлочерепица — современная королева кровель, поскольку имеет красивый внешний вид и отменные характеристики. Когда дело доходит до устройства ендовы из металлочерепицы, кровля формируется по общей схеме, что мы описали выше. Сначала устраивается обрешетка, а потом подкладывают стандартный лист металлочерепицы, специально заготовленный в виде желоба. Сверху, после проведения монтажа всех листов кровли, присоединяют и верхнюю ендову.

Во время устройства ендовы из металлочерепицы следует помнить, что деревянную обрешетку требуется сделать:

  • сплошной, без пустот на месте стыка;
  • материал обрешетки — доски не меньше чем 150 на 25 мм;
  • ширина обрешетки от центра стыка должна быть не меньше 300 мм с обеих сторон.

После формирования обрешетки требуется проложить гидроизоляцию — специальный коврик или любой другой устойчивый к влаге и нагрузкам, стройматериал.Нижнюю ендову крепят шурупами-саморезами у которых шаг не менее 300 мм.Край ендовы закрепляется сверху карниза, поскольку это необходимо для качественного отвода воды.

Шифер — классика кровли. Эти волнистые листы из асбестоцемента дешевы и просты в работе, хотя и более хрупкие, чем металлочерепица.

Устройство ендовы на шиферной крыше сохраняет основные этапы установки ендовы с металлочерепицей. На готовую деревянную обрешетку-каркас, укладывается лист шифера, который специально подготовлен на заводе-изготовителе для нижнего желоба. Верхняя ендова укладывается после монтажа всей кровли.Обрешетка для шиферной ендовы выполняется из брусьев сечением не менее 60 на 60 мм.

Если такой шиферной фигуры нет, можно применить металлическую основу для нижней ендовы. Листы шифера должны перекрыть на 10-15 см край нижней ендовы. Иногда в шиферном варианте не выполняют верхнюю ендову, для увеличения протекаемости талого снега или большого потока воды во время ливней. Такую схему практикуют в местах с повышенной влажностью и специфическим климатом.

Профнастил для кровли применяется уже давно, хотя для домов такое покрытие не модно — слишком просто выглядит. Но профнастил не сдает позиции, поскольку он недорогой и прост в обработке, что для любой стройки очень важный показатель. По монтажу ендовы отличий здесь в сравнении с металлочерепицей и шифером нет, хотя есть свои особенности.

Кровля не всегда бывает из популярных материалов. Иногда требуется сделать ендову для мягкой кровли, например из рулонного модифицированного битума или прочих синтетиков.В таком случае ендову делают или открытой или методом «подреза». Под подкладочный ковер сверху укладывают ковер ендовы. Этот ковер промазывают битумной мастикой для усиления гидроизоляции. Ковер прибивают кровельными гвоздями, которые вбиваются на расстоянии не более 2-5 см от края ковра и на расстоянии один от другого не более 25 см.

  1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски.

    В месте стыка двух скатов кровли обязательно монтируют сплошную обрешётку

  2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
  3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
  4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
  5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом.

    Стык двух планок ендовы выполняют с нахлёстом, при этом элемент который находится ближе к коньку, должен устанавливаться сверху

  6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
  7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
  8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
  9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
  10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

Ендова укладывается на сплошную обрешётке. Брус или обрезная доска крепится вдоль будущей ендовы, параллельно стропилам. Нижний край обрешётки должен выходить примерно на 4 см за кровлю — это облегчит последующую установку водостоков.

Данная конструкция обеспечивает высокую прочность и облегчает последующее крепление гидроизоляции. Если площадь крыши небольшая, можно использовать разреженную обрешётку из бруса 5 х 5 см, который крепится с интервалом в 30 — 50 см.

Для ремонта или замены ендовы приходится частично или полностью разбирать кровлю прилегающих скатов. Чтобы не пришлось выполнять столь масштабные работы, соблюдайте ряд правил:

  • брус для обрешётки должен быть без сучков, повреждений или признаков гниения;
  • древесину рекомендуется покрыть защитным составом, для защиты от плесени и паразитов.

Ендовый ковёр применяют для дополнительной гидроизоляции, это материал на основе полиэстера, пропитанный битумом с посыпкой из мелких каменных гранул. Его прибивают к обрешётке гвоздями, через каждые 20 см.

Для большей надёжности можно уложить двойной слой материала, а в качестве крепежа использовать мастику и гвозди. Полотна настилаются с нахлёстом не менее 10 сантиметров.

Нижние планки ендовы укладываются снизу вверх с напуском в 15 -20 см между планками. Для крепления используют саморезы с шагом в 30 см, стыки промазывают герметиком.

Кровельный материал надёжно фиксируется к обрешетки. В зависимости от конструкции крыши и типа покрытия крепёж размещается по каждой волне кровли или с промежутками около 30 см.

Верхняя часть ендовы выполняет больше декоративную функцию, крепится при помощи саморезов. В условиях температурных колебаний и повышенной влажности металл корродирует и быстро разрушается, рекомендуется использовать детали, имеющие защитное полимерное покрытие.

Некоторые кровельные материалы предполагают особую конструкцию ендовы, монтаж которой отличается от приведённой инструкции.

Листы металлочерепицы заводятся в желоб таким образом, чтобы их края не доходили до центральной оси на 6-10 см. Ондулин предварительно обрезается по крайним линиям выгнутого в нижней планке желоба. Верхнюю ендову устанавливают снизу. Крепят ее в волну с шагом примерно в 20 см.

Основная нагрузка ложится на кровлю, как на внешнюю плоскость, имеющую непосредственный контакт со всеми погодными или климатическими проявлениями.

Любые недочеты в оформлении кровли означают возможность попадания внутрь воды. образования очагов разрушения стропильной системы или опасность сноса кровли при порывах ветра.

Поэтому правильное использование всех элементов кровельного покрытия, которые образуют герметичный слой, надежно отделяющий внутреннее пространство от контакта с атмосферой, является важной и ответственной частью оформления крыши.

Кровельные покрытия делятся на две группы:

  • Собственно покрытие, т.е. листовые или рулонные материалы, в наборе создающие плоскость скатов.
  • Доборы — все элементы оформления примыканий, переходов, водостоков и т.д.

При этом, именно доборные элементы требуют наиболее внимательного, ответственного подхода к монтажу, поскольку они зачастую принимают на себя большую часть нагрузки по отводу или удалению дождевой или талой воды и снега. Одним из таких элементов является ендова.

Как правильно установить доборный элемент:

  • Прежде всего необходимо убедиться в правильном и аккуратном сооружении подложки, отсутствии искривлений, прочности конструкции. Нагрузки на ендовы могут быть значительно выше, чем на плоские участки скатов, поскольку именно в желобах скапливается снег, создающий сильное давление на систему.
  • Деревянные элементы стропил и обрешетки обрабатываются антисептиком и производится гидроизоляция участка. Именно дополнительная операция для ендовы, общая гидроизоляция подкровельных материалов — другая позиция.
  • Произво

Ендова, что это такое, ее устройство и разновидности + Видео

Обновлено: 26 марта 2020

95974

Сегодня никого не удивишь обычной крышей со скромными двумя скатами. Многим застройщикам хочется чего-то покреативнее, и они выбирают проекты домов со сложной кровлей. Ну, например, шатровой или вальмовой – обе они выглядят очень красиво. Однако замысловатая форма крыши и требует дополнительных элементов. Сегодня мы расскажем об одном из них, носящем имя ендова - что это такое, интересует многих, кто только начинает разбираться в строительстве крыши дома.

Что представляет собой ендова и ее назначение

Итак, ендова – это соединительный элемент между двумя плоскостями сложной крыши в месте ее излома. Но, в отличие от конька, ее ставят там, где кровельные скаты стыкуются друг с другом, образуя отрицательный угол.

Назначение ендов простое: не допустить попадания под кровлю воды и различного мусора.

По сути, они служат своеобразными желобами, помогающими удалить всё это с крыши. Чем более сложной является конфигурация кровли, тем больше у нее стыков. Соответственно, и таких защитных желобов также потребуется больше.

Крыши, требующие монтирования таких элементов, могут быть самыми разнообразными. Обычно ендовы ставят на крестообразные крыши, а также на выполненные в виде букв «Г» или «Т». Популярнее всего Т-образные кровли. Не следует забывать и об изгибах кровли, которые могут иметься на выступающих окнах мансарды или слуховых окошках. Кстати, учтите, что увеличение сложности конструкции крыши достаточно сильно отразится на стоимости работ. И обслуживать в дальнейшем затейливую крышу тоже будет не очень дешево.

Чтобы ничего не упустить, желательно составить подробный план, где указаны все примыкания крыши. Этот план затем разбивают на отдельные прямоугольные и квадратные части. Прямоугольник самого большого размера – это сам дом, а пристройки обозначены квадратиками и прямоугольниками меньшего размера. Обозначив прогоны, соединяют углы крыши дома с углами крыш пристроек. Вот так заранее и определяются места наших будущих желобов.

Важно: если неправильно продумать устройство ендовы, можно слишком дорого за это заплатить. Причем результатом могут стать не только ручьи воды с потолка, но даже обрушенная кровля. Такое вполне возможно, если снег не будет удаляться с крыши, а накопится на ней в больших количествах. Поэтому стоит посоветоваться со специалистами, которые учтут и ветровые нагрузки, и осадочные. Все ведь помнят поговорку о том скупом, который заплатил дважды.

Как устроены разные типы ендов

Различают два вида ендов - нижнюю и верхнюю. Нижняя должна обеспечивать надежность и герметичность, а верхняя, в основном, выполняет декоративную функцию. Поэтому нижняя ендова выполняется из прочной оцинкованной стальной полоски, защищающей от воды пространство под кровлей. Края этой широкой фальшендовы (именно так ее еще называют) загнуты, чтобы вода не переливалась. А нижний ее край расположен над карнизом.


Планка нижней ендовы.

Ну, а верхняя планка, выступающая над нижней на 15 или 20 сантиметров, призвана красиво прикрыть места соединения. Ей ведь не обязательно быть прочной, и она обычно делается из материала кровли, а монтируется лишь после полной укладки покрытия крыши.


Планка верхней ендовы.

Чтобы ендова не провисала, под нее ставят сплошную обрешетку из обрезных досок, обработанных антисептиком. Это помогает выдерживать большие нагрузки (в виде снежных сугробов, например). В некоторых случаях на обрешетку настилают гидроизоляцию.


Устройство ендовы.

Стыки кровельных плоскостей, прикрытые ендовой, могут соприкасаться или соединяться тремя разными способами. Соответственно, и ендова по способу монтажа может быть открытой, закрытой или переплетенной (сочлененной).

#1. Ендова открытая – самое простое решение. Вот только использовать ее возможно лишь на кровлях, отличающихся не очень крутыми скатами. При таком способе монтажа кровельные стыки имеют зазор, в котором и располагается наш желобок. Его крепят кровельными саморезами, вкрученными через 30 сантиметров. Монтаж нижней ендовы начинают снизу вверх. Для надежности под низ подкладывают гидроизоляцию. В завершение монтируется декоративная ендова верхняя (снизу вверх, с десятисантиметровым нахлестом отдельных частей).

#2. Ендова закрытая используется на крышах, у которых углы между кровельными плоскостями острые. Стыки кровельного материала в данном случае плотно соединяются друг с другом, проходя над ендовой.

#3. Ендова переплетенная также полностью закрыта кровлей, но отдельные ряды листов кровли, на соседних плоскостях, переплетаются между собой.

Выбор типа ендовы зависит как от угла наклона ската и используемого кровельного материала.

О недостатках и преимуществах всех трех типов ендов

У открытой ендовы:

  • Простой и очень быстрый сток воды и стаявшего снега с крыши;
  • Монтаж отнимает немного времени;

Но:

  • Внешний вид открытого желоба не так презентабелен, как у элементов закрытого или сочлененного вида.

У закрытой или переплетенной ендовы:

  • Весьма привлекательный внешний вид.

Но:

  • Монтаж происходит дольше, чем при открытом способе.

Вот мы и рассмотрели, что такое ендова кровли. Как видите, у нее только название хитрое и не всем известное, а суть весьма проста. И без этого важного элемента кровли обойтись нельзя никак, иначе потечет крыша в очень скором времени.

Видео. Устройство Ендовы

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



что такое, виды, конструкция. Устройство и монтаж

Строя свой собственный дом, каждый владелец хочет, чтобы его жилище выглядело не так, как у всех остальных: отличия задумываются как во внешнем виде, так и в планировке. Необычный вид дом может приобрести с помощью сложных форм кровли, например, с помощью ендовы. Чем больше ендов устроено на крыше, тем более сложной является конструкция.

Что такое ендова?

Обсудим, что такое ендова крыши. Это соединение, которое образует угол между плоскостями кровли. Главной ее задачей является отвод воды с крыш и других поверхностей.

На ендову приходятся основные нагрузки при выпадении осадков, поэтому к монтажу такого соединения стоит подходить с большой ответственностью.

Верхняя наружная и внутренняя нижняя ендовы. Виды и особенности

Ендова нижняя имеет задачу защищать стык от попадания воды в подкровельную зону. Она обладает подгибами у краев, необходимыми для предотвращения переливов воды. Декоративным элементом, служащим для сокрытия внутренних стыков профлиста и металлочерепицы, является верхняя ендова. В отличие от нижней ендовы, она крепится над листами металлочерепицы.

Ендова крыши может быть открытой, закрытой и переплетенной. Открытая ендова устроена таким образом, чтобы вода самостоятельно стекала вниз. В то же время крыши с крутыми скатами и перекрученными панелями требуют закрытой или переплетенной ендовы.

Единственным отличием переплетенной ендовы от закрытой является то, что кровельные ряды материала не просто уложены, а еще и переплетены. Их недостатком становится необходимость прокладывать дополнительный гидроизоляционный слой.

Кроме ендовы важным элементом кровли являются софиты. Узнайте о монтаже софитов на карниз крыши прямо сейчас.

Еще один важный элемент крыши это водостоки. Как их смонтировать своими руками описано здесь.

Конструкция

Схема устройства ендовы: 1 – Черепица; 2 – Обрешетка; 3 – Контробрешетка; 4 – Европленка – гидроизоляция; 5 – Утеплитель; 6 – Пароизоляция; 7 – Алюминиевый окрашенный желоб; 8 – Настил ендовы; 9 – Паролоновая полоса ендовы; 10 – Скоба крепления ендовы; 11 – Оцинкованный гвоздь; 12 – Нижняя кровля.

Наиболее популярным материалом для изготовления ендовы являются металлические листы. Оцинкованная сталь станет самым практичным решением, продлевающим весь срок эксплуатации конструкции.

Конструкция ендовы включается в себя две планки: верхнюю и нижнюю. Нижнюю устанавливают на таких стыках, которые образуют собой отрицательные углы, и до укладки покрытия кровли. Планку ендовы верхней устанавливают только после окончательного завершения кровельных работ.

Устройство и монтаж ендовы

  • Укладку желобка на настил стоит производить до набивки обрешетки, после этого край обрешетки прибивается к настилу.
    Перед монтажом ендовы необходимо устроить деревянный настил под ее желобок. Для этого используют обрезную антисептированную доску. Ее ширина должна быть не менее 30 см от оси желобка, а толщина – такой же, как и толщина контробрешётки. Сплачивание досок выполняется исключительно на стропильных ногах.
  • Нужно отогнуть боковые кромки желобка под углом 90° и спрофилировать их по бруску.
  • Далее согните желобок по центральной оси на угол, который немного больше угла ендовы. Специального материала для этой процедуры приобретать не нужно, подойдут и подручные средства.
  • Укладку желобков начинают сверху вниз. Уложив желобок на настил или другую поверхность, обрежьте его по нужным вам размерам, отступая 3-4 см для водосточного желоба.
  • Напуск свеса на желобок от края должен составлять около 8–10 см для надежного крепления краев. Отбортовку в этом месте нужно полностью загнуть внутрь.
  • С помощью скобок или гвоздей закрепите желобок к настилу. Необходимо использовать гвозди размера 2,8×25 мм. Для предотвращения продольного смещения желобка нужно прибить его к настилу, при этом отступив от кромки около 2 см.
  • Следующий нахлест желобка должен быть не менее 10 см. Поперечные ребра при укладке совместите.
  • Защитную полосу нужно снять и аккуратно приклеить к краю желобка. Такие самоклеящиеся полосы, пропитанные специальной смесью для лучшего влагоотвода, обеспечивают наилучшую защиту от попадания под черепицу лишнего мусора.

Полезные советы по монтажу

На фото ендова крыши

  • Особые меры гидроизоляции стоит принять в случае, если в секторе ендовы собралось большое количество влаги.
  • Полотна, приходящие со скатов, нужно накладывать с одинаковым нахлестом, плотно закрепив кровельными скобами.
  • Нахлесты в ендове заклеивают, чтоб не допустить надрыва кровельного материала под воздействием воды.
  • В случаях, если большие углы наклона или ожидаются осадки больших объемов в длинных ендовах, следует использовать несколько слоев пленки.

Ендова на металлочерепице – это одно из наиболее подверженных протечке мест. Экономить на ендовах нельзя, поэтому стоит задуматься о том, какой материал выбрать для качественно устроенного угла стыка.

Например, монтаж ендовы на крыши из ондулина производится из дополнительных материалов, которые можно приобрести в том же месте, где и сам ондулин.

Под ендовы нужно монтировать специальные слои обрешетки.

Перечень факторов, которые следует учитывать при монтаже ендовы:

  • стыки скатов должны быть устелены обрешеткой сплошняком;
  • слой гидроизоляции обязательно прокладывается по длине желоба открытой ендовы;
  • в случае если ендова состоит из горизонтальных стыков, все элементы укладываются с 10-сантиметровым нахлестом;
  • при небольшом наклоне угла следует проложить дублирующий слой.

Как сделать крышу из поликарбоната своими руками.

Расчет и монтаж стропильной системы мансардной крыши приведен на этой странице.

Хотите узнать как крепить профнастил на крышу переходите по этому адресу https://rooffs.ru/metallicheskaja/profnastil/ustrojstvo-krovli.html

Гидроизоляция ендовы

Гидроизоляция вдоль ендовы должна быть сделана в соответствие с правилами, в частности, с пропусками для воды и мусора, которые могут попадать на крышу. Также должны отсутствовать любые виды повреждений гидроизоляции (надрывы и механические изъяны).

Одной из немаловажных особенностей монтажа гидроизоляции является то, что его начинают непосредственно после закрепления первого ряда материала.

Ендова — красивый и функциональный элемент крыши, установить который можно своими руками с помощью простой инструкции.

Помните, что:

  • устанавливать ендову на стропильные элементы нужно так, чтобы вода с черепицы стекала исключительно в нее;
  • открытая ендова менее трудозатратна в изготовлении, но переплетенная выглядит более эстетично;
  • нужно использовать несколько слоев пленки для лучшей гидроизоляции.

Вы можете посмотреть пример монтажа ендовы на этом видео:

устройство, покрытие, инструмент, инструкция монтажа своими руками пошагово, советы специолистов

Устройство крыши включает в себя множество элементов. Ендова не только является средством придания крыше выразительного облика. От того, насколько правильное устройство имеет ендова, зависит герметичность крыши.

В современном архитектурном дизайне крыша – не просто функциональный элемент. Она во многом определяет облик здания. Такая крыша может состоять из нескольких плоскостей, подходящих друг к другу под различными углами. Места контакта с положительными углами оформляют коньком, с отрицательными – ендовой. От правильности монтажа ендовы зависит, будет ли на чердаке здания сухо или нет. Разберемся, как соорудить крышу с ендовой своими руками.

Ендовые крыши

Ендова – это внутренний угол между двумя скатами крыши. Конструирование ендовы крыши отличается большей сложностью и ответственностью исполнения. Вот функции, которые должна выполнять эта деталь:

  • В отрицательных углах крыши под действием сила тяжести собирается дождевая вода и другие виды осадков. Задача ендовы – надежно обеспечивать сбор и транспортировку воды к трубам водоотведения.
  • Снег также склонен сползать под действием силы тяжести по скатам крыши. Скопившийся в ендовах снег имеет довольно большую массу. Она создает нагрузку на стропила. Ендова должна выдерживать эту нагрузку и перераспределять ее по стропильной системе. Если она сконструирована неправильно, крыша может просто провалиться под весом снега.
  • Соединения скатов должны быть выполнены максимально герметично. Только в этом случае можно быть уверенным, что осадки не пройдут сквозь кровлю. Вот почему от правильности монтажа ендовы (еще эту деталь крыши называют разжелобок) так много зависит.

Высокая ответственность побуждает многих не связываться с сооружением разжелобка самостоятельно, а приглашать профессиональных строителей. Однако если основательно разобраться в том, как устроена ендова, и выполнить все работы аккуратно и качественно, вполне можно создать герметичную кровлю и самому.

Количество ендов крыши зависит от общей планировки (Г-образная, Т-образная, крестообразная) и от архитектурных элементов, из которых состоит здание. Создание мансарды, слуховых окон и других деталей усложняет конструкцию и увеличивает количество разжелобков.

Устройство

Для изготовления ендовы применяются те же материалы, что и для создания кровли в целом. Но чтобы обеспечить высокую надежность крыши, придется отнестись внимательно ко все ее элементам: стропильной системе, обрешетке и покрытию.

Особенности системы стропил

Соединение стропил при создании ендовы может производиться под различными углами. Это зависит от того, под каким углом установлен каждый образующий ендову скат. Вдоль линии контакта скатов ставится стропильная нога. Стропила прикрепляют к ноге. Если они не слишком длинны (до 200 см), допускается использовать для крепления гвозди (с каждой стороны вбиваются по 2 штуки). Если же стропила имеют большую длину, точки соединения снабжают накладками их металла для усиления. В самом широком месте, где нагрузка наиболее велика, стропильную ногу подпирают укосиной.

В местах, где происходит переход одной плоскости в другую, стропильная система должна образовывать максимально ровную линию. Чтобы этого добиться, в местах, где будут находиться линии соединения (их называют прогоны) натягивают шнур.

Обрешетка

Там, где смыкаются два ската, требуется усиливать не только стропильную систему, но и обрешетку. Это достаточно сложный момент, поскольку в зависимости от типа кровельного материала усиление обрешетки проводят по-разному:

  • Если в качестве кровельного материала взят профлист, шифер или другой листовой материал, для усиления обрешетки используют широкие доски (не менее 10 см шириной). Их прибивают вдоль всего стыка, вплотную. С каждой стороны нужно разместить по две или три доски.
  • Если кровельным материалом станет ондулин, доски для усиления обрешетки также прибивают продольно. Но размещают их уже не вплотную к прогону, а на расстоянии в 10-15 см друг от друга. В проем укладывается ендовный желоб. Количество досок также уменьшено: их уже не 2-3 с каждой стороны, а по одной.
  • Для металлочерепицы усиление обрешетки выполняют другим способом. Между планками обрешетки набивают дополнительные планки. Длина усиленной зоны должна быть больше, чем ширина ендовы в нижней части. В усиленной зоне планки будут идти в два раза чаще, чем в остальной обрешетке.
  • Если применяется мягкая кровля, на скатах делается сплошная обрешетка. В этом случае не возникает необходимости усиливать ее под ендову.

Приведенные рекомендации являются наиболее общими и неконкретными. Нередко производитель конкретной марки кровельного материала расширяет и детализирует эти требования. Поэтому если решение о выборе кровельного материала уже принято, стоит внимательно изучить требования к усилению стропильной системы и обрешетки и придержаться при монтаже именно требований производителя кровельного материала.

От качества обрешетки во многом зависят качества будущей кровли. Поэтому к работам по усилению стоит подойти ответственно.

Материал покрытия

Каждый кровельный материал выдвигает свои требования к монтажу ендовы. Поэтому стоит исходить из того, какое покрытие выбрано для крыши.

Если крыша покрывается металлочерепицей, создание ендовы начинается с укладки на обрешетку нижней планки. Этот материал относится к доборам. Он выпускается отрезками по 200 см. Представляет собой нижняя плана полосу оцинкованной стали, которая снабжена по краям бортиками, а в середине имеет линию сгиба. Окрашивается планка в один оттенок с основным материалом кровли.

Планка может крепиться клаймерами за бортик или саморезами ближе к краю. Второй способ требует создания отверстий в детали, что чревато нарушением герметичности. Специальные саморезы способны обеспечить изоляцию, но способ с клаймерами большинство мастеров признает более надежным. После монтажа планки нужно наклеит на нее уплотнительную ленту.

Когда планка установлена, укладывают металлочерепицу. Края ендовы при этом должны оказаться под листами кровельного материала так, чтобы центр находился в 6-10 см от края листа. Помещать края ближе друг к другу большинство производителей не позволяют. После монтажа металлочерепицы кровля можно считать законченной. Однако открытая ендова выглядит не слишком привлекательно, поэтому обычно сверху крепят декоративную верхнюю планку.

Способ укладки ендовы при использовании профнастила отличается незначительно. Однако с двух сторон от места перегиба кровли следует нанести не только уплотнительную ленту, но и герметик. Листы могут обрезаться на расстоянии в 6-10 см от центра желоба или стыковаться вплотную. Возможно и переплетенное исполнение ендовы, однако выполнить его своими руками довольно сложно.

Подготовительные работы

Если стропильная конструкция в целом уже готова, то подготовка к созданию ендовы не будет долгой. Прежде всего, нужно провести проектные работы. Чтобы представить, как именно пойдет ендова, придется сделать чертеж крыши. А на стропильной конструкции нужно отметить положение каждого разжелобка натянутым шнуром.

Кроме того, понадобится приобрести комплект доборных элементов для создания ендов. Для каждого типа кровельных материалов выпускаются свои доборные элементы. Так, желоб нижней ендовы для металлочерепицы или профнастила имеет вид уголка, а для черепичной крыши доборные элементы выпускаются в виде полукруглых желобов.

Важно, чтобы купленные детали не только подходили к типу кровельного материала, но и соответствовали определенным требованиям:

  • Обладали устойчивостью к коррозии.
  • Имели высокую металлическую прочность.
  • Были способны прослужить длительное время, не нуждаясь в замене.

Раньше желоба для изготовления ендов не выпускались промышленностью, а изготавливались на месте из обрезков кровельного материала. Но сегодня в такой самодеятельности уже нет нужды. Не стоит экономить на покупке доборного комплекта, ведь самодельные детали наверняка не будут обладать нужным качеством

Необходимый инструментарий для работы

Набор инструментов, нужный для работы не отличается кардинально от того, что требуется ля кровельных работ. Вот что понадобится для самостоятельного монтажа ендовы кровли:

  • Для разметки: карандаш, рулетка, строительный уровень и отвес, шнур.
  • Для обрезки материалов: резаки по дереву и металлу, ножовка.
  • Для закрепления материалов на месте: молоток, монтажный пистолет, шуруповерт, отвертки.
  • Для изоляции: герметик, гидроизоляционная и обивочная лента.

Стоит также позаботиться о нормальном, надежном основании, на котором можно стоять во время работы. Понадобятся надежные леса или козлы.

Ендова кровли своими руками. Пошаговая инструкция

Итак, все необходимое для работы собрано и можно приступать. Вот порядок выполнения действий:

  1. Проведение работ по разметке, натяжение шнуров в месте смыкания скатов кровли.
  2. Укрепление стропильной системы.
  3. Учащение обрешетки или иной способ создания подкладки, которая не позволит желобку ендовы деформироваться под весом снега
  4. Укладка нижней ендовы, закрепление ее на месте, оклеивание гидроизоляционной лентой.
  5. Выведение желобков ендовы в водосточную систему крыши.
  6. Установка листов кровельного материала.
  7. Эстетическое оформление разжелобка, установка декоративных деталей.

Монтаж не представляет особых трудностей. Но каждый этап требуется выполнять с максимально аккуратностью.

Советы профессионалов

Еще на стадии укрепления ендовы лучше позаботиться о возможных протечках. Вес места, которые вызывают подозрение, стоит обработать специальным герметиком.

Также мы рекомендуем просмотреть обучающие видео. Увидев все этапы монтажа своими глазами, вы легко выполните установку ендовы самостоятельно:

Выполнить самому работу по монтажу разжелобка вполне возможно. Главное – выполнять каждый шаг с максимально возможной аккуратностью и не приступать к работе, пока хоть какой-нибудь момент технологии не будет понятен.

Всемирная служба BBC | Изучение английского

Злодей, пират и эпикюр

Спорт в наши дни повсеместен. По всему миру множатся газеты, журналы и спортивные каналы. Русские любят спорт? Некоторые есть, а некоторые нет. Тот факт, что россияне действительно принадлежат к спортивной нации, становится более очевидным в зимний сезон, когда в городе полно катков, когда вы замечаете людей, несущих лыжи на плечах, и молодых людей с громоздкими на вид дорожными сумками, заполненными хоккейным снаряжением.Однако в том, что касается бега трусцой и езды на велосипеде, мы определенно уступаем британцам (и, вероятно, некоторым другим странам тоже). Я узнал это для себя прошлым летом. Я не рисковал кататься на велосипеде в Англии, так как немного боюсь кататься на велосипеде по дороге с неисправным транспортным средством, к тому же здесь, в России, мы едем по другой стороне дороги. Так что, наверное, мое решение было единственно правильным. Однако, находясь в Англии, я бегал более или менее регулярно и прогрессировал от девяти минут в начале до более тридцати минут в конце.Кстати о упражнениях, завтра я иду в спортзал. Как и большинство людей, я хочу к лету выглядеть лучше. Хм, я не считаю, что смотреть все спортивных состязаний утомительно. Впрочем, я не очень часто смотрю спорт. Дело в том, что всегда идет какое-то спортивное мероприятие, и вы рискуете провести все свободное время перед телевизором.

О, не могу забыть упомянуть, что я новообращенный футбольный болельщик. Может, не крайнего типа, но все же фанат. Справа вы видите стадион «Уэмбли» в Лондоне - «Бристоль Роверс» играла с Шрусбери в мае 2007 года, а Шрусбери проиграли со счетом 4: 1, что позволило «Бристоль Роверс» перейти в первую лигу! Все парни в синем - фанаты Bristol Pirates.

Интересно, есть ли у каждой английской футбольной команды пугающее прозвище. Если «Бристоль Роверс» - это пираты, а «Астон Вилла» (и их сторонники) - злодеи, то каково прозвище команды «Ньюкасл»? Может, ньюкаслские монстры? Погодите ... Значит ли это, что маленький Чай злодей ?!

Что вы думаете о сборной России по футболу? Я считаю, что они безнадежны. Я был уверен, что Англия обыграет Россию в отборочном цикле Евро-2008 в Москве. Я обещал пройти голышом по центральной площади Ижевска, если Россия победит Англию.Угадай, что? Я должен был это сделать, и Ижевское телевидение сняло обо мне программу.

Итак, какое ваше любимое национальное блюдо? У меня есть несколько. Сегодня были чебуреки. Это жареное во фритюре тесто с начинкой из фарша. Вкусно, но не здорово. Смотрите фото ниже. На следующем фото несколько блюд, довольно популярных у россиян. Я уверен, что многие из вас слышали о борще или пельмени, пробовали ли вы когда-нибудь? У вас есть что-то подобное в вашей стране? Подробнее о русской национальной кухне читайте в моем следующем блоге.

Два дня до Дня святого Валентина, и я продолжаю проверять свой почтовый ящик. У меня есть подозрение, что я найду там письмо (надеюсь, к 14-му). Цветы и интимные ужины - это хорошо, но это не то, что я всегда ассоциировал с Днем святого Валентина. Я предпочитаю найти романтическую валентинку в необычном месте и потом прочитать ее наедине. Или, может быть, я просто старомоден. Что вы обычно делаете на День святого Валентина?

Знаете ли вы, что катание на санях - это типично русское дело? Конечно, в наше время саней на дорогах вы не увидите, так как выезжать за пределы парка им запрещено.В этом году сани снова начали набирать популярность, и я слышал, что теперь доступны сани от Gucci, они, как говорят, инкрустированы кристаллами Swarovski и сделаны из натуральной кожи. Следите за ними, когда будете на европейском горнолыжном курорте. Они должны стоить целое состояние. На фото не санки Gucci - это ижевские, которые я вчера видел в парке.

Абида, Ана Паула, Ирина, Юмико, Адриана, Нахид, Джеймс, Катя, Маришель, Мерсе, Анджела, Нижама, Елена, Марина, Анита, Ниаз Али, Силвал Кишор, Ярко, Пэри и другие , большое спасибо за ваши комментарии 🙂 Надеюсь, вам по-прежнему нравятся мои блоги.

Лейла , большое спасибо за добрые слова. Я согласен с командой BBC LE в том, что ваши блоги были наполнены теплом.

Кирсти , какое милое имя для маленьких девочек! 🙂

Чейхна , у вас моя поддержка. Русский не так уж и сложен. Помните, есть люди, которым удается выучить китайский язык! Все, что вам нужно делать, это регулярно заниматься.

Hyoshil , традиционно свадебный сезон в России - осень, но люди женятся и в другое время года.

Chandra , наша водопроводная вода поступает из рек, озер и водохранилищ. В Ижевск поступает вода из реки Кама (крупнейший приток Волги) и Ижевского водохранилища (река Иж).

Антонио и Рикардо , спасибо за совет. Я заметил, что испанский немного сложнее, чем итальянский.

Jeronimo , в школе нас учили, что в России около 80 языков, и многие из них находятся на грани исчезновения.

Алексей , в Интернете столько ресурсов для изучения английского языка, и все они разные… Вы пробовали BBC Learning English? 🙂

Таня , да, похоже, некрасивую постройку все-таки построят. Лично я считаю, что пытаться привлечь туристов чем-то похожим на оружие - очень плохая идея.

Всем хорошей недели,

Анастасия

П.С. Я пошутил насчет пересечения площади обнаженной.Однако это означает, что моя ставка так и не была рассчитана и девушкам нельзя доверять!

в 20:08

World’s End OVA английские субтитры

× Важно !: НОВАЯ ИНФОРМАЦИЯ !!! Уважаемые посетители, если вы не можете смотреть видео, это, вероятно, из-за расширения в вашем браузере. Расширения, такие как DuckDuckGo, Adblock, блокируют наши видео !!.

Смотрите онлайн OVA «Конец света» на английском языке с субтитрами full HD.Аниме фильмы Конец света OVA English Subbed онлайн бесплатно в HD.

Название серии:

Конец света OVA.

Описание серии:

Четыре старшеклассницы в форме молча идут по бесплодной земле. Эти девушки - путешественники во времени, которых отправили на 6000 лет в будущее из их настоящего, в котором один и тот же день бесконечно повторяется, чтобы избежать человеческого вымирания. В школе они изучали путешествия во времени, прошли тест на способности и были отправлены в будущее, как сказали.Что им теперь делать? Они понятия не имели. Единственное, что они могли взять с собой из подарка, - это легкий игрушечный мобильный телефон. Конечно, здесь нет сигнала. Прогуливаясь, девочки видят летающих в небе странных птиц, а вдалеке - обесцвеченную реку. Затем одна девушка находит заброшенный дом и узнает имя, написанное на парадных воротах.




Фильмы - 21 сентября 2019
Внимание : Около% 80 получаемых нами отчетов о сломанных и отсутствующих видео являются недействительными, поэтому мы считаем, что проблемы вызваны вами, вашим компьютером или чем-то еще.Пожалуйста, прочтите ниже и найдите свое решение. Если вы думаете, что это что-то еще, сообщите нам.

Вопрос:

" Нет видео вообще !! Что мне делать?"
А: Видео определенно есть, но загрузка может занять некоторое время из-за высоких требований к серверам. Подождите несколько минут и нажмите «Обновить» в браузере. Однако мы также заметили, что ваш браузер может вызвать проблему, если это так, полностью перезапустите браузер и повторите попытку.

Вопрос:

Я не могу смотреть видео на своем компьютере. Что мне делать?
А: Если вы нажмете «Обновить» в браузере, проблема будет решена% 76. Если все еще не исчезнет, ​​сообщите нам.
Вопрос: " Неверный URL или видео " Что мне делать?
А: Не паникуйте.обновите страницу 2-3 раза и попробуйте. Обычно это работает, но если это все равно, сообщите об этом.

Конец света OVA English Subbed images, pictures

Что не так с этим изображением? ()


Что не так с этим изображением ,. ,,,. , -? ! -. ,,:.,. ,. ,,. Что не так с этой картинкой.


Что не так с этой картинкой.

1. Начнем с простого. Что не так с этим изображением? Введите свой ответ одним словом.


: сезон

2. Что-то здесь не так. Вы знаете, что это такое? Введите свой ответ ниже.


: часы

3. Прекрасный день в парке, но кое-что не так! Вы можете это найти? Введите свой ответ одним словом!


: лун

4. Что-то здесь не так. Используйте поле Тип ответа, чтобы указать, что это такое.


: отражение

5. Вы можете одним словом указать, что не так с этим изображением?


: calendar

5. (2) Вы можете одним словом указать, что не так с этим изображением?


: Хвост

5. (3) Вы можете одним словом указать, что не так с этим изображением?


: Экран

5.(4) Вы можете одним словом указать, что не так с этой картинкой?


: Окно

6. Мы не можем понять, что не так с этим пейзажем, не так ли? Введите свой ответ ниже.


: небо

7. Даже за последней границей, кажется, дела обстоят немного не так. Введите, что не так с этой лунной обстановкой.


: fire

8. Добро пожаловать в Большое Яблоко! Но подождите, что-нибудь не так! Вы тоже это видите? Введите свой ответ прямо сейчас.


: мост

9. Что-то в этом аппетитном изображении кажется немного странным. Вы видите это? Введите свой ответ ниже.


: popsicle

9. (2) Что-то в этой мастерской кажется немного неуместным. Вы видите это? Введите свой ответ ниже.


: Ложка

9. (3) В этой мастерской что-то не так. Вы видите это? Введите свой ответ ниже.


: Вилка

10. Нарушение: новостное видео содержит ошибку! Нажмите «ВОСПРОИЗВЕДЕНИЕ», чтобы посмотреть видео ниже, затем введите ответ на вопрос.


: земной шар

11. Давайте быстро напишем, что не так с этим изображением, чтобы мы могли выбраться из холода. Не забудьте использовать только одно слово!


: медведь

12. Давайте немного расслабимся и прогуляемся по парку. Но почему это кажется таким странным? Введите свой ответ ниже.


: тени

13. Вам нравится делать покупки? Видимо, вы не одиноки. Но что это? Введите, что не так на этой картинке.


: leg

13. (2) Вам нравится делать покупки? Видимо, вы не одиноки. Но что это? Введите, что не так на этой картинке.


: Arm

13. (3) Вам нравится делать покупки? Видимо, вы не одиноки. Но что это? Введите, что не так на этой картинке.


: Головка

13.(4) Вы любите делать покупки? Видимо, вы не одиноки. Но что это? Введите, что не так на этой картинке.


: Глаз

14. Какое чудесное зрелище! Но можете ли вы пролить свет на то, что здесь не так? Введите свой ответ ниже.


: lynx

15. Нет ничего лучше хорошего чтения, чтобы успокоиться от дневного стресса. Но на твоей книжной полке что-то не в порядке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
