Емкость расширительного бака закрытой системы отопления: Объем расширительного бака для закрытой системы отопления

Содержание

Расширительный бак для отопления закрытого типа установка

При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).

Расширительный бак для отопления закрытого типа установка

Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.

Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.

В чем преимущества закрытой системы отопления

Содержание статьи

Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).

Водяное отопление является лидером по распространенности

Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.

Как определиться с типом и количеством радиаторов отопления?

Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.

Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.

Именно такие функции и выполняет расширительный бачок.

Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

Принципиальная схема системы открытого типа

1 – котел отопления;

2 – стояк подачи;

3 – открытый расширительный бачок;

4 – радиатор отопления;

5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.

Возможно, вас заинтересует информация о том, как правильно осуществляется установка радиаторов отопления

Цены на циркуляционные насосы

циркуляционные насосы



Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.

Отличия системы отопления закрытого типа

Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).

Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.

Открытый расширительный бак

Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:

  • Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
  • В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.

Расширительный бачок вполне можно разместить в неприметном углу

А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.

  • В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
  • Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам.
    Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
  • Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
  • Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
  • За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
  • И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.

Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.

Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.

Как устроен и как действует расширительный бачок для отопления закрытого типа?

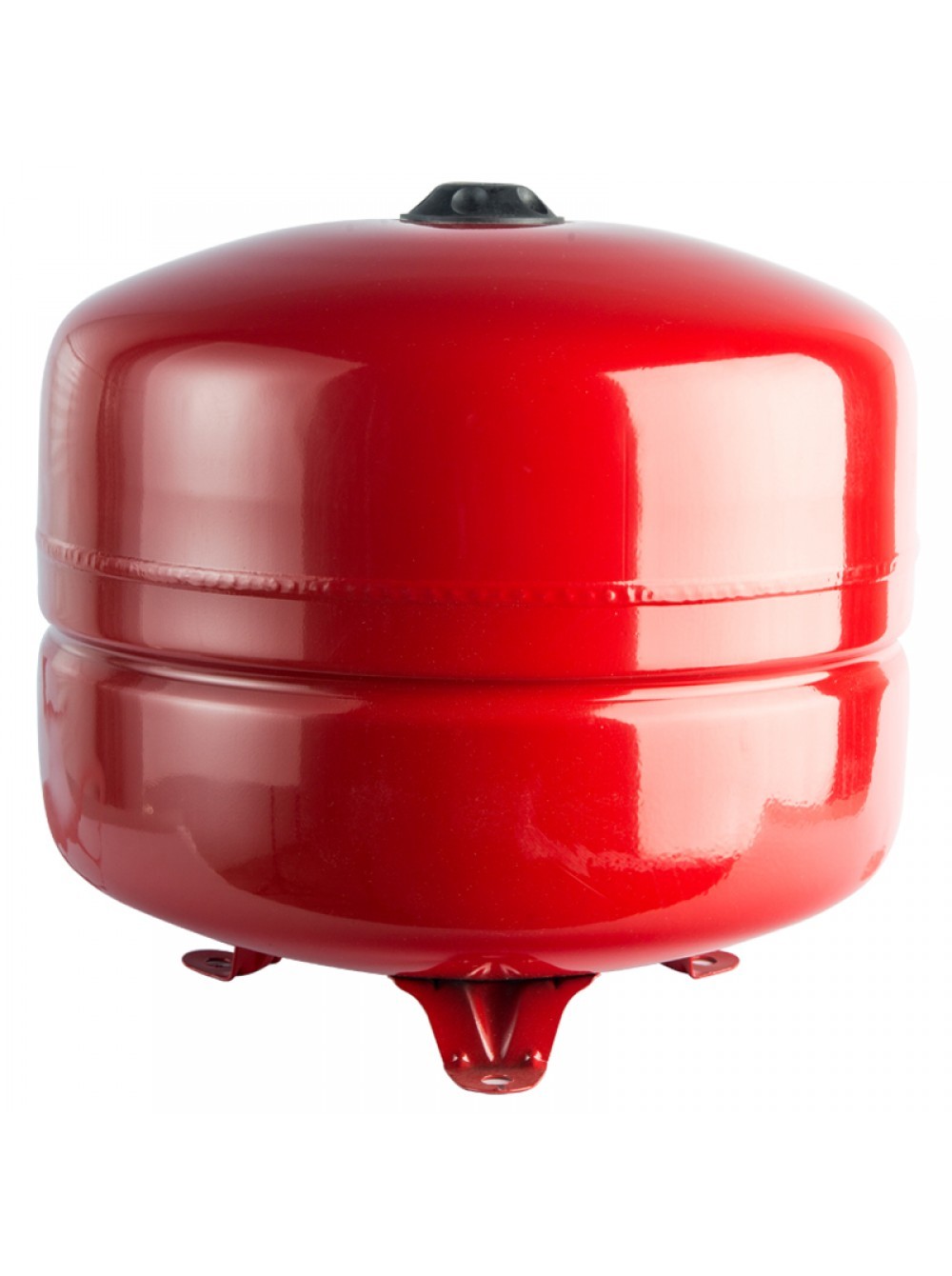

Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:

Схема устройства и действия герметичного расширительного бачка

Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).

С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.

С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.

Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)

Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.

Принцип работы – несложен.

  • В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
  • При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
  • При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).

Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.

Расширительный бачок на специальном кронштейне

Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.

Кроме того, могут они различаться и конструкцией самой мембраны.

Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа

Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.

Видео: устройство расширительных бачков марки «Flexcon FLAMCO»

Цены на расширительные баки Flexcon FLAMCO

расширительные баки Flexcon





Как рассчитать требуемые параметры расширительного бачка?

При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.

Расчет по формулам

Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:

Vб = Vс × k / D

Символами в формуле обозначены:

– требуемый рабочий объем расширительного бачка;

– общий объем теплоносителя в системе отопления;

k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;

D – коэффициент эффективности расширительного бака.

Откуда взять исходные величины? Разбираемся по порядку:

  1. Общий объем системы (Vс) можно определить несколькими способами:
  • Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
  • Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
  • Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.

2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.

Температура нагрева теплоносителя, °ССодержание гликоля, % от общего объема
010203040507090
00.000130.00320.00640.00960.01280.0160.02240.0288
100.000270.00340. 00660.00980.0130.01620.02260.029
200.001770.00480.0080.01120.01440.01760.0240.0304
300.004350.00740.01060.01380.0170.02020.02660.033
400.00780.01090.01410.01730.02050.02370.03010.0365
500.01210.01510.01830.02150.02470.02790.03430.0407
600.01710.02010.02320.02630.02940.03250.03870.0449
700.02270.02580.02880. 03180.03480.03780.04380.0498
800.0290.0320.03490.03780.04070.04360.04940.0552
900.03590.03890.04170.04450.04730.05010.05570.0613
1000.04340.04650.04910.05170.05430.05690.06210.0729

3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:

D = (QmQб) / (Qm + 1)

где:

Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.

Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.

Калькулятор для расчета требуемого объема расширительного бачка

Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.

Перейти к расчётам

Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.

И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.

Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.

Цены на расширительные баки Джилекс

Расширительный бак Джилекс

И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.

Возможно, вас заинтересует информация о том, как выбрать электрический котел для отопления частного дома

Расширительный бак для отопления закрытого типа: установка своими руками

Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:

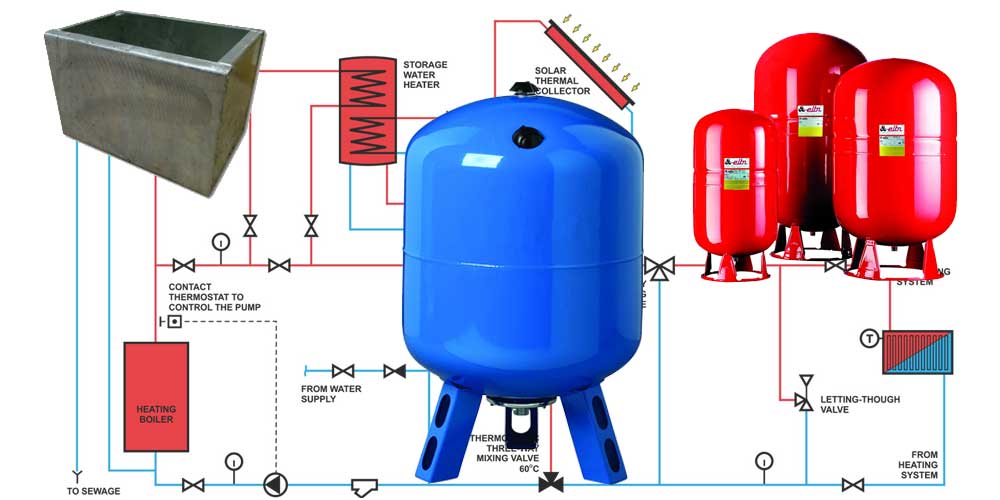

Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления

На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.

На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.

От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.

Теперь посмотрим, что необходимо сделать на самом бачке.

ИллюстрацияКраткое описание выполняемой операции
Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности.
На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник.
Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке)..
Переходник затянут, и можно переходить к монтажу крана.
Стоит сразу отметить, что в показанном примере допущена недоработка —  мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно.
Рекомендация всем установщикам – не забывать про этот момент.
Наматывается нить для запаковки крана, …
… кран ставится на место и плотно затягивается.
Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене.
От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка.
По сути, в этой части работа закончена.
Теперь можно проверить давление в воздушной камере расширительного бачка.
С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается.
Проверить давление можно автомобильным манометром.
Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана.
При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос.
В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка).
Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку.
На этом установку можно считать законченной.
Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки.
Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут.
Лета хомута расправляется и продевается в щели монтажной площадки.
Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика.
После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную …
.. а затем – до упора, с помощью отвертки или ключа.
В таком виде бачок будет готов к подвешиванию на стене.
Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше.
Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком.
Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта.
Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия.
Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником.

После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.

Видео: врезка расширительного бачка в контур полипропиленовых труб

В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы. Расширительный бак для отопления вы можете узнать по ссылке.

Возможно, вас заинтересует информация о том, что собой представляет радиатор биметаллический

Схема и правила установки расширительного бака в системе отопления

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

СодержаниеПоказать

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

  • С мембраной тарельчатого типа;
  • с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

  • Vсум — общий объём сети.
  • Ерас — коэффициент, учитывающий тепловое расширения среды
  • Dм — эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

  • Vос = 30 x 15 = 450 л.
  • P м = 2.5 бар
  • P о = 0.5 бар

D = (2.5 — 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома — 150 м2, начальным давлением в сети — 1.5 бар, максимальным давлением — 3.0 бар, программа определяет объем бака — 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

  • 8 л;
  • 12 л;
  • 24 л;
  • 35 л;
  • 50 л.

При расчетном показателе — 18 литров выбирают модификацию ROZ-NAVI 35.

Для больших тепловых объектов, расчетные объемы гидроаккумулятор имеют показатели, когда они не проходят в стандартные двери. В таком случае одну емкость можно заменить на несколько менее объемных, выполнив их соединение последовательно. При этом важно, чтобы их общий объем равняться или был выше расчетного.

Способы подключения

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

  1. Бак размещают над котлом по прямому стояку подающей магистрали.
  2. Корпус бака требуется тщательно теплоизолировать.
  3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0.3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

  1. Эксплуатация бачка при давлениях, выше допустимого размера.
  2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
  3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Источник фото: youtube.com/watch?v=LaQG2wtFzbk

Можно расширитель выполнить из  листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.



Расширительные бачки для системы отопления закрытого типа

Автор Монтажник На чтение 10 мин. Просмотров 9k. Обновлено

В подавляющем числе индивидуальных домов собственникам приходится самостоятельно решать проблемы выбора вида и монтажа автономной отопительной системы. Большинство хозяев отдают предпочтение варианту с принудительной циркуляцией теплоносящей жидкости, в котором нашли применение специальные расширительные бачки для системы отопления закрытого типа.

Перед выбором расширительного (накопительного, мембранного) гидробака полезно изучить его принцип действия, правила подбора объема и настройки. Также важно исполнять рекомендации специалистов по монтажу расширительного резервуара, установить его правильно и в нужном месте отопительного контура.

Рис. 1 Примеры применения расширительных бачков

Разновидности бытовых отопительных систем с жидким теплоносителем

Существует множество различных вариантов отопления индивидуальных домов. Помещения можно обогревать электрическими конвекторами, тепловыми насосами, нагревательными электрокабелями, плитами, пленками, получать тепловую энергию при помощи солнечных батарей.

Однако в повседневной реальности в силу ряда причин большинство потребителей используют водонагревательные котлы, теплоноситель от которых направляют в контуры теплых полов или на радиаторные теплообменники. При этом различают следующие два основных вида гидравлических отопительных систем.

Рис. 2 Схема гравитационной системы

Самотечная

В самотечных (гравитационных) системах, как следует из названия, циркуляция отопительной жидкости по контуру происходит естественным путем.

Связано это с простым физическим законом, согласно которому нагретая вода имеет более низкую плотность, чем холодная. В итоге, после подогрева в котле, она выталкивается холодными водными массами и поднимается вверх.

Нагретый тепловой носитель заполняет расширительный бачок и растекается вниз по контуру с теплообменными радиаторами. Самотечная система имеет следующие особенности:

  • Накопительный бак для поддержки напора делают с открытой крышкой. В итоге наблюдается постоянное испарение жидкости и ее приходится регулярно пополнять, что создает значительные эксплуатационные неудобства.
  • В открытой системе отопления нельзя использовать недорогую ядовитую незамерзающую жидкость этиленгликоль. В качестве незамерзайки придется применять пропиленгликоль, стоимость которого в два раза выше, или обходиться обычной дистиллированной водой.
  • Рабочий напор в самотечных системах редко превышает показатель в 1 бар и требует для его получения поднятого на высоту в 10 м от котла гидробака. Этого явно недостаточно для длинных отопительных контуров с радиаторными теплообменниками и тем более теплых полов. В итоге в самотечную систему отопления часто устанавливают дополнительный циркуляционный электронасос.
  • Скорость движения теплоносителя в гравитационных контурах невелика, поэтому для обеспечения хорошей теплопередачи требуется использование трубопроводов больших диаметров в 32 или 40 мм.

Рис. 3 Бачки гравитационных систем

Статья по теме:

Отопление в частном доме из полипропиленовых труб – нюансы, расчет. Возможно будет интересно подробнее почитать про организацию системы отопления из полипропиленовых труб в частном доме.

  • Трубопровод в гравитационных системах отходит к теплообменным приборам сверху вдоль стен, что не способствует повышению эстетичного внешнего вида помещений.
  • Если расширительный бак в системе отопления открытого типа находится на чердаке, и он не отапливается, его придется хорошо утеплять для снижения тепловых потерь.
  • Также процесс нагрева воды сопровождается некоторым шумом, что ухудшает комфортность проживания в жилых комнатах.
  • Так как тепловой носитель контактирует с воздухом, он насыщается кислородом. Это приводит к ускоренной коррозии металлических элементов котла, запускает процессы разложения незамерзающих жидкостей.
  • Весомым преимуществом гравитационной системы можно считать возможность ее работы при отсутствии электроэнергии, однако и это утверждение является не совсем корректным, так как большинство нагревательных котлов не могут нормально функционировать при отсутствии электричества.
  • Более важное достоинство заключается в верхнем расположении расширительного бака в открытой системе. Благодаря этому эффективно решается проблема отвода воздуха и можно обойтись без ряда воздухоотводчиков. Это позволяет сэкономить некоторые финансовые средства.

Рис. 4 Закрытая схема

Закрытого типа

При рассмотрении открытой системы отопления были приведено довольно много недостатков, которые имеет такая схема подключения. Это привело к широкому использованию другой схемы с закрытым гидробаком и принудительной подачей рабочего тела.

В закрытой системе отопления тепловой носитель не имеет контакта с окружающей средой, что позволило получить следующие ее особенности:

  • Теплоносителем может являться вода или любой вид ядовитых незамерзаек — они не могут покинуть пределы контура.
  • Применение для перемещения теплового носителя циркуляционного насоса позволило регулировать скорость потока и соответственно варьировать время обогрева помещений. Связано это с тем, что практически каждый циркуляционник имеет 3 положения переключения скоростей.
  • Получение любого давления в системе не вызывает каких-либо сложностей. В контур просто нагнетают жидкость с рабочим напором, который контролируют манометром.
  • Закрытый гидробак имеет гибкую и эластичную мембрану, что существенно снижает последствия гидравлических ударов.
  • Нагрев теплоносящей жидкости в контуре не сопровождается повышенными шумами.
  • Так как трубопровод отходит от котла снизу и не поднимается вверх, его можно прокладывать под полом или снизу вдоль стен. Это не портит внешний эстетичный вид помещений в отличие от гравитационных систем.
  • Считается, что система с принудительной циркуляцией не может работать при отсутствии электроэнергии. Однако выходом из положения может быть использование бензиновых генераторов, которые способны длительное время вырабатывать электроток при его отсутствии, потребляемый в основном работающими электронасосами.

Рис. 5 Конструкция и материалы изготовления отопительных гидробаков

Зачем нужен расширительный бак

Не стоит путать бак для системы отопления с гидравлическим аккумулятором, который нашел применение в системах индивидуального водоснабжения, невзирая на то, что они выполняют примерно одинаковые функции. Разница между этими приборами заключается и в их названии: первый вид собирает расширившуюся в объеме рабочую среду, а второй ее аккумулирует (накапливает) в своем резервуаре.

Расширительный бак для систем отопления играет следующую роль:

  • Общеизвестно, что при нагревании вода становится менее плотной, что при сохранении той же массы приводит к ее увеличению в объеме. Если нагреть 100 литров воды с температурой в 20 °С до 90 °C, то ее объем вырастет на 3,5 литра. Именно сбор увеличившейся в объеме жидкости — главное назначение расширительного бака.
  • Как и гидравлический аккумулятор в водопроводной магистрали, расширительный бак препятствует повреждению оборудования, трубопроводов, арматуры от гидроударов.
  • Закрытый расширительный гидробак стабилизирует давление во всем контуре при различных температурных параметрах рабочего тела, препятствует его резким перепадам.

Рис. 6 Устройство и функционирование мембранного бачка

Устройство расширительного бака и принцип его работы

Чтобы не вводить покупателя в заблуждение, расширительные баки выпускают красного цвета. Приборы от некоторых производителей и зарубежных поставщиков иногда имеют другие цвета — белый, серый, черный.

Типовой расширительный бак конструктивно выполнен в виде двух запрессованных друг с другом половинок, основной материал изготовления которых — углеродистая сталь, покрытая эпоксиполиэфиром или иными лакокрасочными материалами.

Между ними расположено эластичное полотно (мембрана), выдерживающая температурные нагрузки до 100 °С. Материалом изготовления большинства мембран выступает EPDM (этилен-пропилен-диеновый термополимерный каучук).

Конструкция бака может быть разборной или не разборной в зависимости от производителя. Поэтому у не разборных моделей при повреждении мембраны резервуар придется менять.

В зависимости от емкости, гидробаки имеют конструктивное исполнение для подвешивания на стену или установки в напольное положение на ножки. Их объем может колебаться в довольно широких пределах от нескольких единиц до многих сотен литров.

Спереди типового резервуара находится резьбовой штуцер (обычно размером 3/4 дюйма), посредством которого производят подключение расширительного бака к системе отопления. Сзади емкости расположен ниппель, из которого производится закачка или спуск воздуха.

Также на рынке можно встретить конструкции в виде двух приплюснутых половинок, их подсоединительный штуцер и ниппель размещаются сбоку на одной стороне.

Принцип работы расширительного бака довольно прост. Увеличившаяся в объеме, как результат нагревания, жидкость затекает в бак и давит на мембрану. Она прогибается внутрь и обеспечивает таким образом постоянный напор в системе. Охлаждаясь, теплоноситель уменьшается в объеме и выдавливается мембраной обратно в контур.

Рис. 7 Расширительные бачки для системы отопления закрытого типа бренда Valtec их характеристики и размеры

Статья по теме:

Каким должно быть давление в системе отопления, как поднять или снизить. Чтобы было тепло в доме теплоноситель должен постоянно циркулировать по системе отопления, а если в системе низкое давление, то батареи будут холодными. Почитайте в отдельной статье про давление в системе отопления, и способы его увеличить!

Расширительные бачки для системы отопления закрытого типа — правила выбора

При покупке мембранного расширительного бака руководствуются следующими соображениями.

Главным критерием его выбора служит объем резервуара. Так как нагретая вода расширяется примерно на 3,5%, при заполнении измеряют количество залитой в контур жидкости и из этих данных находят требуемую емкость гидробака.

Следует учитывать и то, что расширительный бачок для увеличения срока службы мембраны не должен заполняться в полном объеме. Также при использовании незамерзаек их тепловое расширение немного выше, чем у обычной дистиллированной воды.

Поэтому общепринято подбирать объем гидробака в 10% от количества теплового носителя.

Не стоит забывать и о том, что некоторые котлы оснащены внутренним небольшим расширительным бачком. В этом случае внешний мембранный бак выбирают чуть меньшей емкости с учетом внутреннего котлового.

Рис. 8 Схема правильного монтажа мембранного гидробака

Как установить расширительный бак в системе отопления

Перед тем, как подключить расширительный бак, необходимо выставить правильное давление воздуха внутри его емкости относительно напора в отопительном контуре.

Для этих целей руководствуются следующим алгоритмом действий:

  • По паспортным данным находят максимум давления отопительной жидкости в котле. К примеру, если оно равно 3 бара, то в системе отопления закрытого типа должен поддерживаться напор приблизительно в 2 раза ниже, то есть 1,5 бара. Соответственно в гидробаке внутреннее давление воздуха на мембрану должно быть на 10 — 15% ниже, то есть необходима его настройка примерно на 1,3 бара.
  • Давление воздуха внутри бака проверяют измерительным прибором, для чего откручивают защитную крышку с заднего ниппеля и приставляют к нему манометр. Если нужно, воздух спускают или подкачивают его ручными автомобильным, велосипедным насосом.

Установка расширительного бака в системе отопления должна осуществляться по следующим правилам:

  • Резервуар располагают в месте, удобном для его демонтажа, техобслуживания и проведения ремонтных работ.
  • Основной вариант, куда крепить бачок — близлежащая стена, вдоль которой проложен трубопровод.
  • Напольные приборы не должны располагаться вплотную к стене.

Правильное месторасположение мембранного бака — непосредственно перед циркуляционным электронасосом и как можно ближе к нему.

  • Сам циркуляционник следует подключать в линию обратки. Таким образом, насос непосредственно всасывает жидкость из накопительного резервуара и проталкивает ее далее по контуру.
    Преимущества такого расположения — одинаковое давление на любых участках отопительного контура, а также более высокий эксплуатационный срок оборудования из-за пониженной температуры рабочей среды. Стоит отметить, что если монтаж расширительного бака системы отопления произведен после циркуляционного электронасоса, напор теплового носителя на разных участках отопительной магистрали может отличаться.
  • Расположение расширительного бачка строго по вертикали резьбовым подсоединительным патрубком вниз наиболее предпочтительно. Это предотвратит собирание в нем жидкости и увеличит эксплуатационный срок, снизит вероятность засорения проходного канала грязью.
  • Для ремонта и обслуживания мембранного бака с возможностью его снятия, прибор в систему отопления подключают через отсечной шаровой вентиль.

Рис. 9 Стоимость и разновидности баков

Расширительные бачки для системы отопления закрытого типа играют важную роль в любой закрытой отопительной системе. На рынке реализуют широкий ряд подобных приборов различных объемов, нужные параметры которых довольно просто рассчитать самостоятельно. При монтаже следует установить давление воздуха внутри расширительного резервуара чуть ниже напора в контуре отопления и соблюдать пару простых правил при расположении прибора на трубопроводе и в пространстве.

Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Расширительный бак в системе отопления — расчет объема и виды | Своими руками

Расширение для отопления — виды и установка

Любая система отопления должна быть оснащена элементами, способными защитить ее от гидроудара, поддерживать допустимое давление теплоносителя и компенсировать изменение его объема. Эту задачу выполняет расширительный бачок.

Зачем нужен расширительный бак для отопления?

Для нормального функционирования системы отопления и стабильной циркуляции теплоносителя по всем ее элементам необходимо стабильное давление.Его резкие скачки приводят к нарушению гидравлического режима и выходу из строя отдельных узлов. Чтобы этого не произошло, в системе предусмотрен расширительный бачок. Его задача — компенсировать изменение объема охлаждающей жидкости (воды или антифриза), вызванное изменением ее температуры, чтобы снизить вероятность гидравлического удара. На изменение объема теплоносителя также влияет его состав и, соответственно, температурный коэффициент. При использовании воды значение этого коэффициента составляет в среднем 4%, в случае антифриза, например этиленгликоля, от 4,4 до 4,8% (в зависимости от концентрации гликоля в антифризе).Именно расширительный бачок является тем самым резервуаром, куда сливается излишек теплоносителя для поддержания необходимого давления в сети.

В зависимости от типа системы отопления (открытая или закрытая) используются разные расширительные баки. Сразу отметим, что открытая система (ее еще называют системой с естественной циркуляцией — гравитацией) в новых домах используется нечасто, ее можно встретить в основном в старых постройках.


Ссылка по теме: Котельная: оборудование и устройство, расчеты и схемы


Бак в системе отопления открытого типа

В такой системе теплоноситель — простая вода — движется в соответствии с законами физики естественным образом из-за разной плотности холодной и горячей воды.Уклон труб тоже способствует этому. Нагретый до высокой температуры теплоноситель на выходе из котла стремится вверх, выталкиваемый холодной водой, идущей снизу из возвратной трубы. Так происходит естественная циркуляция, в результате которой нагреваются радиаторы. Использовать антифриз в самоходной системе проблематично из-за того, что охлаждающая жидкость в расширительном бачке находится в открытом состоянии и быстро испаряется, но именно поэтому в этой емкости действует только вода. При нагревании он увеличивается в объеме, и его излишки попадают в резервуар, а при охлаждении — возвращаются в систему.Резервуар находится в самой высокой точке контура, обычно на чердаке. Чтобы вода в нем не замерзла, его утепляют изоляционными материалами и подключают к обратной трубе, чтобы не допустить закипания. В случае переполнения бака вода сбрасывается в канализацию.

Расширительный бачок крышкой не прикрывается, отсюда и название системы отопления открытое. Уровень воды в баке необходимо контролировать, чтобы в трубопроводе не возникло скопление воздуха, ведущее к неэффективной работе радиаторов.Бак подключается к сети через расширительную трубу, а для обеспечения движения воды предусмотрена циркуляционная труба. По мере заполнения системы вода достигает сигнальной трубы, на которой необходимо установить

кран. Для контроля расширения воды служит переливной патрубок. Он отвечает за свободное движение воздуха внутри резервуара. Чтобы рассчитать объем открытого бака, нужно знать объем воды в системе.

Резервуар в закрытой системе

Автономная система отопления, в которой теплоноситель приводится в движение циркуляционным насосом, называется закрытой системой.Его особенность — абсолютная герметичность и отсутствие контакта теплоносителя с окружающей средой. Расширительный бачок в нем также закрыт, что исключает контакт теплоносителя с воздухом.


Ссылка по теме: Проектирование системы отопления дома


Конструкция расширительного бака

Расширительный бак представляет собой корпус из углеродистой стали с порошковым покрытием красного, серого или белого цвета, внутри которого находится резиновая мембрана в виде диафрагмы или в виде цилиндра.Первый используется в основном в небольших емкостях, второй — в больших. Резервуары, установленные на заводе-изготовителе, иногда оснащены предохранительным клапаном, который защищает систему от превышения допустимого давления. В этом случае клапан открывается, выпуская излишки воды. Лучше перестраховаться и убедиться, что он есть в вашем продукте. Если нет, купите и установите рядом с резервуаром.

Расширительный бак с мембраной в виде диафрагмы. Это устройство больше похоже на бочку, разделенную надвое подвижной резиновой перегородкой.При производстве воздух закачивается в верхнюю часть бака, что создает начальное давление. После подключения бака к его нижней камере теплоноситель начинает вытекать из сети. В момент, когда эластичная мембрана становится нулевой, бесшумной и как бы лежащей на поверхности теплоносителя, система отопления считается полностью заполненной и готовой к запуску. При повышении температуры охлаждающей жидкости ее объем увеличивается, а излишки сливаются в расширительный бачок.Из-за сжатия воздуха мембрана перемещается в воздушную камеру, так что внутреннее пространство бака становится больше, и туда попадает избыток теплоносителя. Как только охлаждающая жидкость остывает и возвращается к исходному объему, действие на мембрану прекращается, и воздух в верхней камере, не испытывая сопротивления, возвращает мембрану в исходное тихое положение, тем самым автоматически регулируя давление в системе. .

Емкости с мембраной баллонного типа.

В этом случае воздушная камера располагается по периметру всего бака и окружает резиновую камеру для охлаждающей жидкости. Когда он прибывает, последний начинает расширяться, как надуваемый воздушный шар. Благодаря такому устройству резервуара можно более точно контролировать давление в системе.

Следует отметить, что мембраны баллонов можно заменять по мере их износа, а замены диафрагм не подлежат замене. Материал, из которого сделана мембрана, очень важен.Он должен быть термостойким и в то же время очень эластичным. Выбирая емкость, следует ознакомиться с такими характеристиками мембраны, как прочность, температура эксплуатации, водонепроницаемость и соответствие санитарно-гигиеническим нормам.

Схема работы расширительного бачка


Читайте также: Виды систем отопления и их устройство в загородном доме — какую конструкцию выбрать


Как рассчитать объем расширительного бачка?

Конструкция расширительного бака не предполагает каких-либо сложных технических решений, но ошибка при расчете его объема может привести к выходу оборудования из строя и выходу из строя системы отопления в целом: слишком большая емкость не может создать достаточное давление в сети, да и то маленький, наоборот, не заберет всю лишнюю охлаждающую жидкость.

Чтобы произвести правильный расчет, следует определить общий объем тепловой сети. Для этого прибавьте объем котла, общий объем всех труб в системе, а также объем дополнительных нагревателей, если они есть.

Формула для расчета объема расширительного бачка:

K = (KExZ) / Нигде

КЕ — общий объем всей системы отопления. Этот показатель рассчитывается исходя из того, что 1 кВт мощности отопительного оборудования равен 15 л объема теплоносителя.Если мощность котла 40 кВт, то общий объем системы будет КЕ = 15 х 40 = 600 л;

Z — значение температурного коэффициента теплоносителя. Как уже отмечалось, для воды она составляет около 4%, а для антифриза различной концентрации, например 10-20% этиленгликоля, от 4,4 до 4,8%;

N — величина КПД мембранного бака, которая зависит от начального и максимального давления в системе, начального давления воздуха в камере. Часто этот параметр указывается производителем, но если его нет, вы можете произвести расчет самостоятельно по формуле:

N = (DV-DS) / (DV + 1)

где

DV — это наибольшее допустимое значение давления в сети.Как правило, оно равно допустимому давлению предохранительного клапана и для обычных бытовых систем отопления редко превышает 2,5-3 атм .;

DS — значение давления начальной зарядки мембранного бака, исходя из постоянного значения 0,5 атм. при длине системы отопления 5 м.

Таким образом,

N = (2,5-0,5) / <2,5 + 1) = 0,57.

Итак, из полученных данных можно вывести объем расширительного бака при мощности котла 40 кВт:

К = 600 х 0,04 / 0,57 = 42,1 литра.

Рекомендуется использовать бак объемом 50 л с начальным давлением 0,5 атм, так как окончательные цифры для выбора продукта должны быть немного выше расчетных. Небольшое превышение объема бака не так страшно, как недостаточность его объема. Кроме того, при использовании антифриза в системе специалисты советуют выбирать бачок объемом на 50% больше расчетного.

Установка расширительного бачка

Для удобства обслуживания расширительный бак устанавливается рядом с котлом на обратной магистрали.Часто его устанавливают так, чтобы впускной клапан (водопроводная труба) был направлен вниз. Это позволяет слить охлаждающую жидкость даже в случае выхода из строя мембраны. Есть и другое мнение: охлаждающая жидкость должна стекать в бачок сверху. Что более правильно, поскольку исключает попадание воздуха в емкость, предназначенную для жидкости.

Чтобы избежать скачков напора, лучше поставить бак перед циркуляционным насосом. Чтобы он не «закипал», его подключают к обратному патрубку, также рекомендуется установить манометр и вентиль для ручного регулирования давления.После установки необходимо проверить, соответствует ли рабочее давление устройства тому, которое необходимо. В противном случае стравите воздух и откачайте производительность насоса до тех пор, пока давление в головке мембраны не станет приемлемым.

Из наиболее частых ошибок при установке расширительного бачка для отопления можно выделить:

  • Использование уплотнительных материалов, не предназначенных для этой цели. Например, дешевый герметик для окон ПВХ, рассчитанный на совершенно другой температурный режим.Вначале соединения могут быть довольно привлекательными, но при запуске системы отопления этот уплотнитель не выдержит высоких температур. По крайней мере, после этого придется заняться устранением протечек;
  • неудачное место установки, когда подход к емкости затруднен;
  • неверный расчет объема расширительного бачка или выбор его на глаз.

Когда использовать антифриз

Не всегда целесообразно заливать в систему отопления антифриз (вода, смешанная с этиленгликолем).

Правильно подготовленная вода имеет лучшую теплопроводность, чем она.

Но бывают ситуации, требующие обязательного нанесения незамерзающей жидкости, например, если есть вероятность воздействия минусовой температуры на трубы отопления.

Это может произойти при внешней прокладке магистрали (скажем, от дома до гаража) или длительном простаивании системы зимой. Переход воды из жидкого состояния в твердое неизбежно приведет к разрыву труб и радиаторов.

Скачки давления в системе отопления

Признаком неисправности или неисправности системы отопления являются скачки давления. Если давление снижается. В этом случае необходимо проверить, как ведет себя статическое давление, для чего необходимо остановить насос. Если он не падает, значит, неисправны циркуляционные насосы, которые по каким-то причинам не могут создать напор воды. Если статическое давление тоже снижается, то, скорее всего, где-то в трубопроводах дома или в теплообменнике котла (что бывает довольно часто) произошла течь.Найти это место можно, отключив различные секции и следя за давлением в системе. Если ситуация на следующем отключении нормализуется, значит, на этом участке сети происходит протечка воды. Если давление поднимется. Здесь может быть несколько причин.

1. Одна из частых причин — нарушение или отсутствие движения теплоносителя по контуру. Это может произойти, когда с целью снижения температуры в сети регулятор отопления дома перекрывает подачу теплоносителя из котельной.В этом случае нужно изучить настройки и отрегулировать их так, чтобы контроллер не давал команду полностью закрыть клапаны, его инерция увеличилась, но такие ситуации будут исключены.

2. Другая причина в том, что, возможно, система находится на постоянном кормлении. Как показывает простейший расчет, чем больше теплоносителя в ограниченном объеме, тем выше давление. В этом случае достаточно перекрыть ЛЭП и настроить автоматику.

3. Также причиной может быть неправильный диаметр труб.На выходе из котла он должен быть самым большим.

4. Проблема может быть вызвана повышенной мощностью циркуляционного насоса или неисправностями в его работе.

5. Если приборы управления в порядке или система отопления их совсем не включает, то возможно, что где-то по ходу теплоносителя заблокирован кран или задвижка.

Типы мембран расширительного бака

Долговечность мембраны расширительного бачка напрямую зависит от типа резины, из которой она изготовлена.Каучук SBR — самый распространенный в мире. Достаточно упомянуть камеры для автомобильных колес, подошв. Обладает хорошими механическими характеристиками, может растягиваться до 800%. Температурный диапазон стойкости: от -50 до 100 «С. Эта резина не подходит для систем с питьевой водой, в связи с чем ее применяют только для расширительных баков тепловой сети, при температуре выше 100» С материал быстро стареет. , теряет эластичность и разрушается.

Баки теплового расширения водонагревателя

Часто задаваемые вопросы

В. «Что такое тепловое расширение?»
A. При нагревании вода увеличивается в объеме на 2–3%, в зависимости от начальной и конечной температуры. Это может означать до трех или четырех дополнительных галлонов воды в закрытой системе. Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода не сжимается, расширенная вода не может быть размещена в системе трубопроводов, и поэтому она создает гидравлическое давление, оказывая потенциально опасное напряжение в системе.Чтобы узнать больше о тепловом расширении и о том, как с ним справиться, щелкните здесь.

Q. «Зачем кому-то нужен расширительный бачок?»
A. Вода несжимаема. В отличие от воздуха, в меньший объем невозможно выжать любое количество воды. Это важно в «закрытых» водных системах, таких как водонагреватель с обратным клапаном (регулятором давления и т.п.) перед нагревателем. Когда вода нагревается, она расширяется, и этот дополнительный объем должен куда-то уйти.Без расширительного бака давление в закрытой системе может подняться до опасного уровня. Расширительный бак диафрагменного типа (например, тот, что мы продаем) представляет собой сосуд высокого давления, который содержит гибкую мембрану, полностью отделяющую воду от удерживаемого объема воздуха. Воздух сжимается, и по мере повышения температуры воды, создавая дополнительное давление / пространство, воздух в сосуде компенсирует это увеличение. Тем самым предотвращая потенциально опасное повышение давления.

Q. «Что такое закрытая система?»
А.Это система, в которой используется редукционный клапан, когда рабочее давление воды слишком высокое для жилых помещений, обычно выше 80 фунтов на квадратный дюйм.

Q. «Расширительный бак какого размера я должен заказать для моего водонагревателя?»
A. Это зависит от размера вашего водонагревателя и давления воды. Для большинства небольших водонагревателей обычно подходит A101. Пожалуйста, обратитесь к этой таблице быстрого подбора теплового расширительного бака, чтобы подобрать подходящий тепловой расширительный бак для вашей системы.

Q. «На вашей типовой схеме установки показан монтаж этих расширительных баков в вертикальном положении. Могут ли они быть установлены горизонтально?»
A. Да. По заявлению производителя расширительные бачки A101, A102, A103 и A104 могут быть установлены горизонтально, вертикально или даже по диагонали. Входная резьба вверх, вниз или в сторону, не имеет значения. Эти расширительные баки могут быть установлены в любой ориентации , и бак будет работать правильно.

Расширительный бак охлаждающей жидкости, универсальный

Расширительные бачки охлаждающей жидкости необходимы для надлежащего стравливания воздуха в приложениях, в которых используется низко установленный радиатор (например, V-образное крепление) или радиатор, установленный сзади.Тем не менее, расширительные бачки также ценны, если они интегрированы в общую радиаторную установку. Чтобы обеспечить тепловое расширение, традиционные системы охлаждающей жидкости требуют, чтобы воздух присутствовал в верхней части радиатора при низких температурах. Расширительный бачок охлаждающей жидкости позволяет заполнить радиатор охлаждающей жидкостью на 100% в любых условиях.


Расширительный бак радиевой охлаждающей жидкости вмещает 750 мл. Это двухкомпонентная конструкция, изготовленная из алюминиевой заготовки 6061 с ЧПУ. Две половины (показанные ниже) скреплены болтами вместе с алюминиевой горловиной радиатора с ЧПУ, которая принимает стандартную 32-миллиметровую герметизирующую крышку типа «Mini».Крышка радиатора должна иметь уплотнение типа A, как показано ЗДЕСЬ.

2x нижние отверстия: -10AN ORB
1x передний порт: -6AN ORB

Расширительный бачок охлаждающей жидкости имеет две внутренние камеры. Эти камеры НЕ изолированы друг от друга. Сверху и внизу есть переходы. Этот продукт не является резервуаром для перелива охлаждающей жидкости. Вместо этого он предназначен для использования в системе охлаждающей жидкости под давлением.

Напорный бак охлаждающей жидкости Radium Engineering также имеет внутреннюю завихрение, как показано ниже.Горячая охлаждающая жидкость под давлением из головки блока цилиндров направляется во входное отверстие вихревой камеры по касательной и ускоряется до высокой скорости вращения. Это помогает удалить воздух из системы.

Резервуар имеет три отверстия втулки под уплотнительное кольцо для надежного уплотнения. В комплект входят переходные фитинги с наружной резьбой -6AN (не с конической трубной резьбой). Нижние порты обработаны резьбой 10AN ORB. Список других переходных фитингов 10AN ORB, которые можно использовать, можно найти ЗДЕСЬ. Боковой порт имеет резьбу 6AN ORB.Список других переходных фитингов 6AN ORB, которые можно использовать, можно найти ЗДЕСЬ. В комплект входят три конца шланга с внутренней резьбой -6AN под углом 90 градусов, которые навинчиваются на три штуцера с наружной резьбой -6AN. Они изготовлены из легкого черного анодированного алюминия и используются для шлангов с внутренним диаметром 3/8 дюйма.

Включает:

— Алюминиевый бак для СОЖ в заготовке
— Монтажный кронштейн из анодированного алюминия
— Переходные фитинги с наружной резьбой 6AN (x3)
-6AN Концы шлангов с защелкой под углом 90 градусов (x3) Приемник
— Алюминиевый штуцер для отбора давления 1/4 «
— Крепеж из нержавеющей стали

Крепление:

В комплект входит монтажный кронштейн для лазерной резки черного цвета с покрытием для лазерной резки.

См. Габаритный чертеж ниже.

Колпачки давления

Дополнительные герметизирующие колпачки Radium Engineering (продаются отдельно) позволяют пользователю выбрать диапазон давления. Колпачок высокого давления предназначен для повышения температуры кипения в системе охлаждения, обеспечивая повышенную эффективность охлаждения. Каждая крышка изготовлена ​​из нержавеющей стали с проверенным гоночным клапаном высокого давления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
