Дюбеля для гипсокартона допустимая нагрузка: основные типы и правила выбора

допустимая нагрузка на дюбеля в стеновом ГКЛ

Прежде чем приступить к отделки стен и потолков листами ГКЛ, многие интересуются, какой вес выдерживает гипсокартон. Ведь на стены, особенно кухонные, навешивается довольно тяжёлые шкафы, иногда даже бойлер, да и потолочную люстру приходится выбирать с оглядкой на её вес.

Средняя плотность 800 кг/м3 (а у ГВЛ и того больше) позволяет навесить на гипсовую стенку предмет практически с любым весом. А вот насколько надёжно он будет держаться, зависит уже от используемого крепежа. Нагрузка прилагается именно к нему, так что гипсокартон здесь роли не играет.

Вернуться к оглавлению

Полное содержание материала

Крепёж для ГКЛ

Гипсокартонным листам отдают предпочтение перед традиционной штукатурной стяжкой не потому, что это дешевле — затраты на аналогичные объёмы работ будут примерно одинаковы.

У способа есть и другие достоинства: в процессе обшивочной работы меньше пыли и грязи, она позволяет не просто нивелировать дефекты поверхности, но и придать ей другую конфигурацию.

Пример отделки комнаты гипсокартоном

Можно, к примеру, сделать стенную нишу с полками, встроить в неё шкаф. То же самое выполняется из гипсокартона и на потолке, только здесь в нише будет располагаться световое оборудование.

Несмотря на все сомнения по поводу прочности поверхности, без гипсокартона современный ремонт практически не обходится.

Главный вопрос заключается в выборе крепежа, который в магазинах продаётся в огромном ассортименте. Каждый производитель указывает максимальную прочность изделия на вырывающее усилие, хотя этой нагрузке крепление подвергается только на потолке.

На стене дюбель испытывает усилие на срез, и фактически нагрузка на гипсокартон уменьшена вдвое. Лучше иметь запас прочности, чем переживать: выдержит или не выдержит.

Читайте на нашем сайте: крепление батареи на стену из ГКЛ.

Навесная мебель должна держаться на гипсокартонной стене надёжноВернуться к оглавлению

Тесты и их неожиданные результаты

Многие независимые лаборатории и организации, торгующие крепежом, проводят свои собственные испытания, выкладывают их результаты в сеть. В них наглядно показано, как работает тот или иной вариант дюбеля.

Для тестирования используется испытательный стенд, на котором на обычные деревянные бруски смонтирован лист гипсокартона толщиной 12,5 мм. Его в основном применяют для обшивки стен.

В навесных потолочных конструкциях или перегородках из ГКЛ, облицовка которых производится в два слоя, применяют листы толщиной 9,5 мм.

Нагрузка на стену из двойного гипсокартона может быть более высокой, чем прочность одинарной обшивки.

Но это касается не креплений навешенных предметов, а поверхностей, подвергающихся ударным и вибрационным усилиям. Примером является перегородка с дверью или же потолок с вмонтированной сплит-системой.

Испытательный стенд

На стенде устанавливается приспособление в виде проходящего через две стальные пластины анкерного болта с закреплённым к нему электронным кантером (прибором, показывающим нагрузку).

С одной стороны его крючок зацепляют к зафиксированной дюбелем монтажной петле, а с другой к анкеру с помощью шуруповёрта прикладывают усилие.

Саморез гипсокартон-дерево

Первым испытывается обычный чёрный саморез гипсокартон-дерево, которым и производится крепление ГКЛ, когда шьётся на деревянную обрешётку (для профиля саморезы используются другого типа).

Пример самореза гипсокартон-дерево

Результат оказался неожиданным для самих испытателей, так как прибор, фиксирующий нагрузку, показал почти 21 кг прежде, чем саморез не выдержал и начал постепенно выходить из гнезда. Натяжение при этом ослабляется, и цифры на приборе уменьшаются до нуля.

Результат испытаний простого самореза

Для такого крепежа — это очень хороший результат, и чтобы его подтвердить, провели ещё одно испытание, только с механическим кантером. Оказалось, никакой ошибки нет, саморез действительно выдерживает 21 кг.

Нужно только помнить, что нагрузка прикладывалась сбоку, а не была вырывающей (перпендикулярной).

При работе на срез, саморез наклоняется и острыми витками резьбы впивается в гипсовую сердцевину листа, тем самым увеличивая площадь соприкосновения.

Нейлоновый дюбель

Следующим решили испытать стандартный нейлоновый дюбель, какие обычно используют в бетонных и кирпичных стенах.

При аналогичном приложении бокового усилия, этот дюбель, вообще не предназначенный для монтажа в гипсокартон, показал ещё лучший результат – 31 кг.

Обычный дюбель в гипсокартоне

Причина устойчивости проста: саморезу не хватило времени, чтобы, незаметно сминая гипс, вылезти из стены — ведь это происходит очень медленно.

Если уж использовать нейлоновый крепёж, то лучше отдать предпочтение дюбелям Driva, которые представлены на рынке стройматериалов в разнообразных вариантах:

Дюбель Дрива без сверлаДюбель Дрива со сверломТурбо Дрива в нейлоновом и металлическом исполнении

Два последних варианта можно вкручивать без предварительного сверления. Но можно и просверлить, используя сверло диаметром 8 мм.

Саморезы в эти дюбеля вкручивают диаметром 3-4 мм. Если взять диаметр крепежа больше, чем нужно, дюбель будет прокручиваться и испортит отверстие.

Для гипсокартона лучше подходят нейлоновые дюбели, металлические применяют в основном для стружечных плит.

Испытание показало, что нейлоновый крепёж Дрива способен выдержать нагрузку в 50 кг, тогда как производитель заявляет всего 25 кг.

То есть, кратковременная нагрузка (её называют предельно допустимой или пиковой) может быть достаточно большой. Это значение помогает достоверно оценить потенциал крепления.

Но рабочей нагрузкой, которую крепёж может выдерживать достаточно долгое время, является именно та цифра, что указана изготовителем.

Забивные дюбели

Одной из новинок в сфере креплений для гипсокартона является забивной металлический дюбель необычной плоской формы. Из-за треугольного носика одни его называют «перо», другие «клюв», но у каждого производителя, естественно, имеется своё официальное название.

На приведённом ниже фото представлен крепёж от фирмы Walraven (Голландия), с размерами 30*12 мм, под шурупы диаметром 3,5-5 мм.

Анкер BIS GOLD

Этот анкер не требует предварительного сверления и забивается молотком. В гипсокартон его с определённым усилием можно вставить даже рукой. При закручивании самореза, «клюв» раскрывается и надёжно удерживает крепёж в толще ГКЛ.

Принцип работы анкера

Производитель этого дюбеля установил нагрузку на вырывание 15 кг, и на срез 30 кг (у Дривы было максимум 25 кг).

Он является крепежом многоразового использования, который можно вытащить из одной точки и переставить в другую – а это нельзя не оценить по достоинству.

Распорные дюбели

При навешивании телевизоров на гипсокартонную обшивку используют универсальный распорный дюбель «бабочка».

При завинчивании самореза «бабочка расправляет крылья»

Дюбель забивается в заранее просверленное отверстие диаметром 8 мм. Саморез в него вкручивается диаметром 4 мм, его длина превышает длину дюбеля на четверть.

Желательно, чтобы при этом резьба была нарезана по всему стержню, без гладкой шейки в верхней части. Такой саморез не будет проворачиваться в дюбеле, и крепление получится гораздо более прочным.

На приборе уже 51 кг, а дюбель ещё держится

На испытании этого крепления, чтобы вырвать дюбель, пришлось приложить нагрузку, превышающую 50 кг. А вот классическая бабочка, представленная на фото снизу, выдерживает ещё больше – до 70 кг.

Вариант дюбель-бабочки

У разных производителей конструкции бабочек различаются.

Рекомендуем прочесть: дюбеля для крепления профилей.

Анкерный крепёж

От дюбеля анкер отличается тем, что не требует использования самореза.

Дюбель Молли

Одним из таких самостоятельных анкерных креплений является дюбель Молли. Для крепления в однослойный гипсокартон обычно используют размер 4*16*38 мм (диаметр винта/длина шейки/длина анкера).

Так выглядит дюбель Молли

Длина шейки (в данном случае 16 мм) соответствует максимально допустимой толщине материала, в который этот анкер может вкручиваться.

Для двойного гипсокартона есть Молли с длиной шейки 26 мм.

Эта часть анкера должна превышать толщину листа на 5-6 см, дополнительное пространство требуется развёрнутым лепесткам дюбеля, которыми он при заворачивании винта впивается в гипс.

Закрепленный дюбель Молли

Сверло под этот дюбель подбирают путём удваивания диаметра винта, минус 1 мм. В данном случае, диаметр сверла должен быть 7 мм.

Производитель заявляет рабочую нагрузку на анкер максимум 25 кг. На испытании при пиковой нагрузке 47 кг, он начал выдёргиваться из отверстия, уступив пластиковой бабочке на целых 8 кг, но в общих чертах показал себя вполне достойно.

Дюбель-зонтик

Второй вариант анкерного крепежа – это дюбель-зонтик размером 4*50 мм (диаметр винта/длина). Подходит для гипсокартона любой толщины.

Чтобы установить такой анкер, требуется просверлить отверстие диаметром 16 мм.

Дюбель-зонтик

Этот вид анкера показал на испытаниях результат 55 кг, при этом сам анкер не сломался и не погнулся, его вполне можно было использовать вторично. Зонтик просто выломал гипс, что говорит о большом потенциале самого крепежа, и необходимости утолщения гипсокартона для такой нагрузки.

Лучше всего подобный крепёж использовать для установки в межпотолочное пространство, усиленное вертикальными стойками из профиля. На такие анкера, только с крюком на конце, и вешают тяжёлые люстры.

Универсальный Fischer

Ещё для монтажа на гипсокартон можно использовать дюбель, который не распускает крылья как бабочка и не упирается лапками в гипс, а сворачивается при закручивании самореза в спиралеобразную пробку.

Подобные дюбели в большом ассортименте предлагает всемирно известная австрийская компания Fischer.

Дюбель Фишер

На стенде испытывали самый простой вариант, рассчитанный на 10 кг вырывающей нагрузки. Значит, на срез он должен выдерживать минимум 20 кг, а если учесть, что пиковая нагрузка увеличивается вдвое, она должна составить не меньше 40 кг.

Нагрузка 75 кг значительно превысила заявленную производителем

Чтобы замерить усилие, мощности электронного кантера, рассчитанного на 50 кг, не хватило. Пришлось воспользоваться механическим прибором, который показал 70 кг. У дюбеля Fischer оказался весьма солидный запас прочности.

Вернуться к оглавлению

Видео: 10 видов креплений – какую нагрузку выдержит лист ГКЛ

Вернуться к оглавлению

Заключение

До сих пор были представлены тесты, в которых испытывались крепления, просто установленные в гипсокартонный лист. Но какую нагрузку выдержит саморез, вкрученные в металлический профиль? Итог оказался впечатляющим – чтобы сорвать крепление, понадобилось усилие в 123 кг!

Крепление закладных под гипсокартон

В этом случае, специальный крепёж может и не понадобиться. Обычные саморезы, вкрученные в брус или профиль, будут прекрасно держать телевизор, шкаф и даже потолочный турник.

Читайте на нашем сайте: как повесить телевизор на гипсокартон.



Нагрузка на дюбель и причем здесь гипсокартон

Что нового можно сказать о гипсокартоне? Надежный, проверенный, удобный материал — это правда. Гипсокартон не выносит небрежности, но способен выдержать многие дизайнерские эксперименты, при воплощении которых неизбежно встает вопрос — вешать на стены портреты любимых котиков, или что потяжелее? Что делать с лишними килограммами: вешать на бетон или все-таки довериться гипсокартону? Давайте разберемся.

Гипсокартон сам по себе материал твёрдый, он состоит из гипсового сердечника, который обёрнут картоном с двух сторон. Однако назвать гипсокартон антивандальным или суперпрочным материалом нельзя, его плотность в диапазоне всего от 650 до 850 кг/м³ в зависимости от типа листа. По этой причине некоторые мастера считают ГКЛ материалом недостаточно надежным, и напрасно. Гипсокартон готов принять на себя нагрузку в сочетании с правильным выбором крепежных средств. Например, тот самый портрет котика или какой-то другой предмет весом не более 3 кг можно повесить на обыкновенный шуруп. Сам лист гипсокартона толщиной 12,5 мм, благодаря своей конструкции, выдержит вес такого предмета. Часы, фоторамки, картинки, крючки для полотенец и фартуков, в общем, те предметы, на которые не планируется ставить или вешать тяжести.

Вес до 6 кг на одно крепление посилен шнековому дюбелю. Небольшая декоративная полка, зеркало, картина, коммуникационные ящики, — однослойная конструкция из листов ГКЛ толщиной 12,5 мм выдержит эту скромную нагрузку. Если же вы предусмотрели двуслойную обшивку, то перегородке или стене посилен вес в 15 кг на одно крепление. Такой дюбель закручивается непосредственно в гипсокартон без предварительного высверливания отверстия.

Если все же стоит задача повесить что-то более тяжелое, например… оленьи рога, или любимый портрет тёщи в золотой раме, то лучше воспользоваться дюбелем «бабочка». Он отлично подходит для пустотелых конструкций и выдерживает вес до 10 кг на крепление. Правда, некоторые производители гипсокартона утверждают, что этот дюбель при однослойной обшивке гипсокартонном способен выдержать и 40, и 50 кг нагрузки! Здесь не стоит опрометчиво доверять сомнительной рекламе и, главное, успеть вовремя отскочить, когда на вас обрушится тот груз, который вы водрузили. Кстати, вполне возможно, что дюбель при этом останется неповрежденным… Этот дюбель действительно способен взять и тяжёлый вес до 25 кг, но при условии обшивки конструкции двумя листами гипсокартона. Если вы не ставите перед собой задачу поскорее закончить ремонт, то можно продолжать опасные эксперименты в том же духе, а можно аккуратно и эффективно осваивать пространство с гипсокартоном без осложнений.

Но правда жизни состоит в том, что всегда в интерьере есть тяжеловесы. Допустим, книжная полка с любимыми справочниками по строительству и ремонту весит 19 кг, ну, то есть точно не более 20. Очень хочется её разместить так, чтобы всё было под рукой. Не отказывайте себе в этом. Берите дюбель «зонтик» и за работу! Этот металлический помощник в паре с гипсокартонном способен на многое. Сначала нужно высверлить отверстие в листе диаметром 8 или 10 мм. Затем вставить дюбель в гипсокартон. За счет двух зубцов дюбель плотно придавливается к листу, исключается прокручивание. Затем подкручивается винт, и дюбель с внутренней стороны поджимается к гипсокартону. Кстати, винты всегда идут в комплекте с «зонтиком».

А как же кухонные шкафы? Санузлы? Библиотеки и любимые плоские телевизоры больших диагоналей? Сделали красивую гостиную и теперь ломаете голову? И эти предметы подвластны гипсокартонным конструкциям, вкупе со специальным дюбелем «Хартмут». Этот силач способен выдержать до 35 кг нагрузки при однослойной обшивке гипсокартоном, причём на одно крепление.

Его секрет в уникальной конструкции: дюбель имеет металлическую скобу и пластиковые направляющие, с помощью которых вставляется в отверстие диаметром 12 миллиметров. После выравнивания скоба фиксирует крепёж с внутренней стороны, а «усики» отламываются. Остается только ввинтить винт и начать навешивать тяжёлые предметы.

Конечно, самым надежным решением будет возвести гипсокартонную перегородку с двухслойной обшивкой. Такая конструкция обладает уникальными нагрузочными свойствами и способна выдержать более 50 килограмм веса на одно крепление. Стена или перегородка сможет стать надежной опорой и для тяжелой полки, и для навесного шкафа.

Гипсокартон готов ко многому. Ему по плечу строительные эксперименты, практичные решения и даже лишние килограммы. А вот рекламные трюки с дюбелями и нагрузкой на ГКЛ имеют плохие последствия: может не вынести…

Автор Екатерина Любимова

Дюбели для гипсокартона

Использование гипсокартонных листов в отделке как жилого, так и нежилого помещения дает возможность быстро и относительно просто выровнять поверхность, создать оригинальные декоративные элементы, полки, арки. Но, материал этот достаточно хрупкий, поэтому применять обычные гвозди здесь нельзя. Они выдержат даже нагрузку от картины или полки. Чтобы можно было нагружать конструкцию из ГКЛ, необходимо использовать качественные и надежные крепежи и дюбели для гипсокартона.

Зачем нужны дюбели для листов ГКЛ

Дюбели для гипсокартона позволяют повесить на обшитую плитами стену различные предметы интерьера. От предполагаемой нагрузки будет зависеть выбор крепления. Крепежный элемент для сухой штукатурки, так еще называют листы ГКЛ, может быть металлическим или пластиковым.

От всех прочих дюбель для гипсокартона, металлический или пластиковый, отличается тем, что обычный дюбель держится в стене благодаря трению, а для полых гипсокартонных конструкций это не подходит – нужно некое подобие замка, которое удерживало бы дюбель с обратной стороны.

Дюбели для гипсокартона бывают металлическими и пластиковыми. Для изготовления металлических дюбелей-ввертышей для гипсокартона обычно используется сплав цинка. Они прочнее пластиковых и дольше служат.

Дюбель-гвоздь

Если нужно прикрепить предмет с небольшим весом, к примеру, фоторамку или небольшую полочку, то хорошо использовать классический вид крепления – дюбель-гвоздь для гипсокартона. Но применять его можно только тогда, когда в месте крепления между стеной и ГКЛ нет воздушной прослойки.

Этот вид крепежа выдерживает лишь незначительный вес, для более тяжелых вещей существуют такие изделия, как дюбели-бабочки для гипсокартона (металлические или пластиковые), иные разновидности крепежных элементов. Плюсом является быстрый монтаж.

Выбирать дюбель-гвоздь рекомендуется для стационарной установки изделия, без дальнейшего демонтажа. На стенах из ГКЛ их лучше использовать для сквозного крепления дверных коробов, карнизов, кабельных реек, плинтусов. Его устанавливают в подготовленное отверстие и забивают при помощи молотка.

Дюбель Molly

Одним из самых распространенных крепежных элементов является дюбель «Молли» для гипсокартона. Это разжимной крепеж, в процессе его вкручивания он зажимает лист ГКЛ своими задней и передней частями. Минусом дюбеля Molly для гипсокартона является его высокая стоимость, но этот фактор оправдан достаточно хорошей степенью надежности.

Допустимая нагрузка на крепеж Молли для гипсокартона составляет 35 кг. В случае демонтажа никаких проблем с его выниманием не возникает.

Часто у домашних мастеров возникает вопрос «как крепить дюбель для гипсокартона «Молли»?». Процесс крепления состоит из:

1. Проделывания отверстия диаметром 8 мм;
2. Помещения Molly в него;
3. Придавливания бортика за счет зубцов, чтобы исключить вероятность возможного прокручивания;
4. Вкручивания винта, который поджимает заднюю часть крепежа к панели ГКЛ.

Дюбель Driva

Дюбель Дрива для гипсокартона, как пластиковый, так и металлический, позволяет быстро осуществить крепление предмета. Дюбель не нуждается в наличии загипсового пространства, что упрощает процесс установки. Допустимая нагрузка на пластиковый дюбель для гипсокартона Driva составляет 25 кг, на металлический — более 30 кг.

Особая конструкция дюбеля позволяет ему надежно удерживаться в стене, но не стоит превышать допустимую нагрузку дюбеля для гипсокартона. Это приведет к повреждению гипсокартонной поверхности.

Крепеж Driva отличается небольшой длиной, что является еще одним его преимуществом.

Дюбель-зонтик

Название этого крепежа полностью соответствует принципу его работы. Конструкция «зонтика» — две пластины, которые разжимаются пружиной. Справиться с его установкой сможет даже человек без специальных навыков.

Принцип монтажа:

1. Просверлите отверстие;
2. Вставьте зонтик со сжатыми пластинами;
3. После того как они достигнут свободного пространства, за счет раздвижной пружины произойдет их фиксация.

Это очень хороший вариант крепления для потолка, обшитого гипсокартонными листами. Допустимая нагрузка на такой вид крепления – з5 кг. Повесить люстру или кашпо с цветами вполне возможно.

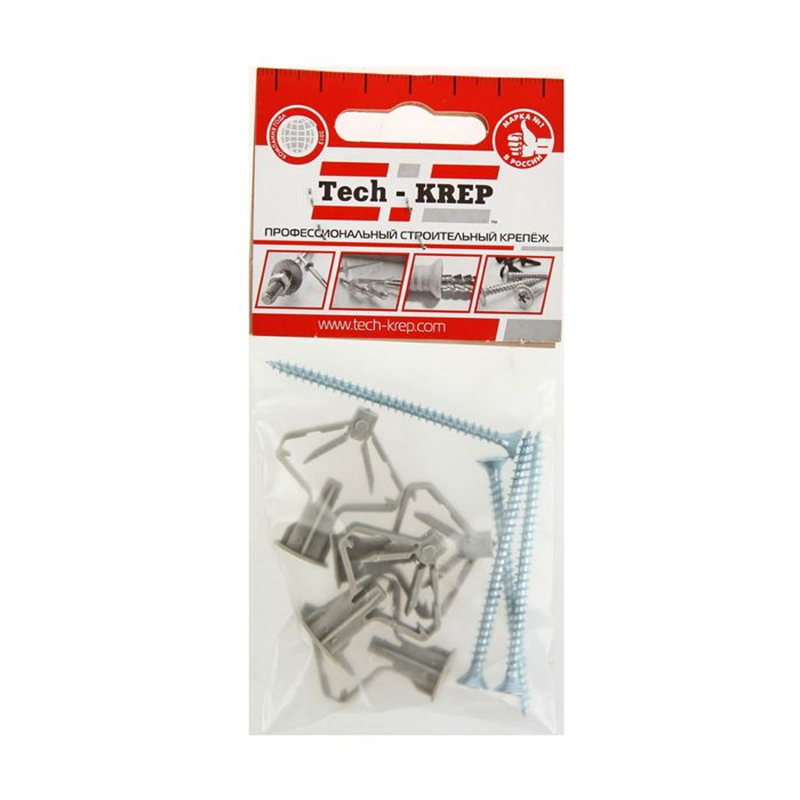

Дюбель-бабочка

Крепеж-бабочка для гипсокартона схож с дюбелем Молли. Но этот пластиковый дюбель для гипсокартона может монтироваться при меньшей площади крепления, и его допустимая нагрузка в несколько раз выше, чем у Молли. Он хорошо справляется со своими функциями и зарекомендовал себя как достаточно надежный и эффективный вид крепления.

Размеры дюбеля-бабочки для гипсокартона бывают 9 x 13 мм или 10 x 50 мм, что позволяет подобрать наиболее оптимальный вариант для установки той или иной вещи с большим весом.

Процесс монтажа:

1. Просверлите отверстие;
2. Не до упора вставьте крепление-бабочку для гипсокартона, при этом поддерживая его при помощи плоскогубцев;
3. Вкрутите саморез размером;
4. После раскрытия лепестков загоните крепеж полностью;
5. Произведите затяжку самореза.

Важно! Если есть необходимость в монтаже двойного гипсокартона, то лучше использовать изделие, оснащенное сверлом.

Дюбель для двойного гипсокартона обязательно должен быть качественным, надежным и удобным в применении.

После ознакомления с разновидностями крепежных элементов, становится понятно, как выбрать дюбели для гипсокартона, чтобы не повредить сухую штукатурку и надежно зафиксировать предметы интерьера.

Читайте также: Какую нагрузку выдерживает гипсокартон

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

Дюбель для гипсокартона: выбираем правильно

Использование в ремонте такого материала, как гипсокартон требует соблюдения определенных нюансов. Самой главное, о чем должен помнить строитель при работе с данным материалом – гипсокартон в известной степени хрупок. В него нельзя вбить обычный гвоздь, иначе он просто начнет крошиться. При этом такой крепеж будет не в состоянии выдержать вес полки или даже тяжелой картины. Поэтому в данной ситуации следует использовать специальный крепежный элемент – дюбель для гипсокартона.

Чтобы закрепить на гипсокартонной стене предмет определенной массы, необходимо использовать различные крепежные элементы: дюбель молли (или molly), дюбель-дрива (или driva), дюбель-бабочка, анкер, саморезы и т.д.
Наша статья расскажет о том, какие технические характеристики имеет каждый вид крепежных элементов для гипсокартонных стен и профилей.

Возможные варианты

Гипсокартон практически всегда крепится к каркасу. Для этих целей применяют саморезы. При создании каркаса используют металлический профиль, который в зависимости от типа конструкции может делиться на направляющий, стоечный, арочный или потолочный.
Какой бы тип профилей не использовался, для монтажа гипсокартонных листов применяют саморезы. Их вкручивают в дюбеля, которые могут иметь различные технические характеристики. Их крепление проводят в зависимости от потребностей, а выбор делают на основании веса изделия, которое нужно будет установить.
В гипсокартонную стену возможна установка следующих дюбелей, в которые можно затем вкрутить саморезы или шурупы:

• driva;
• molly;
• дюбель бабочка для гипсокартона;
• дюбель-гвозди.

Обратите внимание! Устанавливать любые из крепежных элементов, по возможности, нужно в профили. Это позволит правильно распределить нагрузку с помощью металлических профилей и снять ее с самого листа.

Что лучше?

Дрива

Для того, чтобы сделать правильный выбор в пользу того или иного дюбеля, а вкрученные шурупы или саморезы прочно держались в стене, необходимо знать технические характеристики и предназначение каждого крепежного элемента.
Рассмотрим каждый тип дюбелей в отдельности.
Дюбель-дрива. Крепежный элемент driva сегодня применяется очень часто. На данный момент на строительном рынке дрива имеет два варианта:

• пластиковый. Может быть как полиэтиленовый, так и нейлоновый;
• металлический. Для производства такого дюбеля используется сплав из цинка.

Такой дюбель с шурупом пользуется особой популярностью, так как его цена достаточно приемлема. Особенно это касается пластикового изделия.
Крепление дюбеля driva осуществляется следующим образом:

• просверливается отверстие в стене;

Обратите внимание! Для проделывания отверстия берется сверло с диаметром 6 мм.

• в отверстие вставляется дюбель, имеющий крестовую насадку, и просто врезается в материал, точно так же, как это делают саморезы.

После этого вкручиваем шуруп или саморез и можно смело навешивать любой предмет. Главная сложность в данном процессе заключается в подборе правильного размера самореза.
Его выбор делается по следующим параметрам:

• длина дюбеля;
• вес предмета, который будет закреплен на стене.

К плюсам крепежного элемента driva можно отнести:

• отсутствие необходимости в свободном пространстве за стеной;
• доступная стоимость;
• выдерживает нагрузку до 32 кг для металла и 25 кг – для пластика.

Дюбель-molly

Дюбель- molly. Главное отличие этого элемента от предыдущего заключается в его установке. Здесь нужно использовать сверло с диаметром в 8 мм. Процесс установки происходит следующим образом:

• сверлится отверстие диаметром 8 мм;
• molly вставляется в поделанное отверстие. При этом бортик, имеющий два зубца, плотно придавливает устройство к листу. В такой ситуации анкер для гипсокартона не будет прокручиваться, чем предотвращается его выпадение и достигается более качественное крепление.

Способ крепления с помощью molly также является довольно распространенным. Многие выбирают его из-за следующих достоинств:



Анкер

• в одном комплекте находятся и дюбеля и шурупы, что облегчает процесс установки и устраняет необходимость поиска саморезов;
• возможен легкий демонтаж;
• крепление выдерживает нагрузку до 35 кг.

К минусам molly можно отнести их довольно высокую стоимость.

Иногда вместо молли некоторые используют анкер для гипсокартона. Такое крепление осуществляется по той же схеме, при этом анкер может выдержать несколько большую нагрузку.

Другие варианты

Дюбель-бабочка

Крепление любых предметов на гипсокартонную стену может проводиться еще двумя способами.
Несколько реже, но все же довольно часто многие используют дюбель-бабочку.

Такой крепежный элемент представляет собой несколько облегченный вариант молли. Монтаж бабочки осуществляется следующим образом:

• в стене просверливаем отверстие;
• вставляем в него бабочку и фиксируем ее в отверстии таким образом, чтобы она сидела плотно;
• в заднюю часть изделия вкручиваем шуруп нужного размера. Шуруп прижмет заднюю часть втулки. Вкручивать следует по часовой стрелке. Это приведет к расправлению «крыльев» из-за чего крепеж и получил свое название.

Дюбель-гвоздь

По своим преимуществам бабочки подобны molly. Но они могут выдержать вес лишь до 38 кг.
Дюбель-гвоздь. Крепление с применением этого изделия осуществляется стационарно, исключая возможность дальнейшего демонтажа. Используется при сквозном монтаже для карнизов, кабельных каналов, дверных коробок, реек, плинтусов и т. д.

Монтаж изделия проводится следующим образом:

• заранее готовится отверстие;
• внедрение гвоздя в стену происходит путем обычного вбивания молотком.

Такой способ используется крайне редко, так как из всех возможных достоинств он отличается только быстротой.
Кроме этих крепежей существует достаточное количество других крепежных элементов, но первые три способа крепления являются наиболее практичными и самыми распространенными.

Обратите внимание! Все цифровые параметры, приведенные в статье, подходят к стандартным листам ГКЛ толщиной 12,5 мм.

При использовании листов другой толщины необходим перерасчет.
Все крепежные элементы легко устанавливаются своими руками. Поэтому, прочитав нашу статью, вы без особых проблем сможете повесить на гипсокартонную стену предмет любого веса, будь то картина, зеркало, плазменный телевизор или навесной шкафчик. Главное предварительно выясните вес, а далее дело будет за малым.

Дюбель для гипсокартона

Ремонт стал неотъемлемой частью жизни современного человека. Чтобы жилище было не только красивым, но и долговечным, необходимо использовать только надежные и качественные материалы. Также стоит учитывать и тип крепежа – от него зависит срок службы возводимых конструкций. Саморезы для гипсокартона представляют собой отличный вариант крепежных элементов.

Существует множество их видов и размеров, поэтому стоит разобраться с ними до похода в строительный магазин. Специальные саморезы для гипсокартона позволяют проводить работы с популярным материалом максимально удобно и быстро.

Саморезы по дереву и металлу

Крепеж для гипсокартона выбирается в зависимости от способа монтажа материала. К примеру, если используются металлические профили, выбирают саморезы по металлу. Это обеспечит максимальную прочность устанавливаемых панелей. Для крепления листов на деревянную обрешетку покупают саморезы для гипсокартона по дереву.

Назначение крепежа можно определить по внешнему виду. Основные отличия заключаются в типе резьбы. К примеру, для дерева шаг резьбы выполняется более редким, чем для металла. Чтобы закрепить гипсокартон на усиленный профиль, понадобится выбрать вид саморезов со сверлом. Это поможет избавиться от предварительного засверливания листа и значительно сэкономит время установки гипсокартона, даже если учитывать, что между креплениями будет достаточно небольшое расстояние. Саморез для гипсокартона по металлу отличается большей частотой резьбы.

Каждый саморез, который применяется для гипсокартона, вне зависимости от вида, имеет ряд отличительных признаков:

• Выполнен в черном цвете. Такой признак является доказательством надежной защиты самореза от коррозии – крепежный элемент имеет фосфотированное или оксидированное покрытие.
• Резьба, которая выполнена, как заостренная спираль. Такая конструкция позволяет саморезам быстрее вкручиваться в любые поверхности.
• Головка рожкового типа. При вкручивании самореза происходит ее полное утапливание. Это позволяет без проблем проводить последующую отделку.
• Крестообразный шлиц PH-2 обеспечивает легкое вкручивание саморезов как в ручном режиме, так и при использовании шуруповерта. Наличие крестообразных насадок под шлиц позволяет выбирать между крепежными элементами разной ценовой категории.

Кроме определения качества саморезов, стоит обратить внимание на размеры крепежа.

Подбор по размеру

Крепеж для гипсокартона включает в себя множество изделий различной длины. Это объясняется многообразием преследуемых целей. К примеру, если необходимо закрепить сразу два листа, понадобится более длинный саморез. Также выбор зависит от типа древесины, в которую будут вкручиваться крепежные элементы. По этим причинам для разных задач существуют саморезы разной длины.

Размеры крепежного элемента обычно определяют «на глаз». Однако существует и другой способ – посмотреть маркировку изделия. К примеру, если написано 4,5х80, значит, что саморез обладает диаметром 4,5 мм и длиной 80 мм. Стоит помнить, что крепежные элементы необходимо утапливать в гипсокартон на 1 мм.

Признаки качественного крепежа

Каждый опытный рабочий знает, что при попадании бракованной партии расход саморезов значительно возрастает. Чаще всего это происходит из-за недосмотра. Однако можно обратить внимание на такие нюансы выбора саморезов:

• Внешний вид. Все элемент должны быть одинаковы по размеру. Если саморезы имеют различные дефекты (повреждения, выгнутости), их следует считать бракованными. Прочностные характеристики такого крепежа оставляют желать лучшего.
• Отверстие под шлиц на саморезах четко проявляется и находится непосредственно в центре шляпки. Если на нем заметны выпуклости, вмятины или наплывы, стоит выбрать другую партию. Если использовать некачественный крепеж, можно не только неправильно вкрутить саморез, но и испортить насадку шуруповерта.
• Каждый саморез должен быть черного цвета – это признак специального покрытия, предотвращающего коррозию металла.

Важно! Каждый крупный производитель, который производит только качественную продукцию, наносит на свои изделия маркировку.

Крепление гипсокартона можно осуществлять различными дюбелями. Они разделяются на такие категории:

• дюбель-гвоздь;
• «Зонтик»;
• «Molly»;
• «Бабочка»;
• «Driva».

Сначала стоит обратить внимание на дюбель-гвоздь. Его применяют для крепежа к гипсокартонному листу, который приклеен к стене. При использовании дюбель- гвоздя важно, чтобы в месте его забивания было пятно контакта. Это означает, что воздушная прослойка должна отсутствовать. Такой способ крепежа не несет в себе никаких сложностей.

Сложнее обстоят дела с гипсокартоном, закрепленным на профилях. Обычно бывает сложно предугадать, где установлен профиль. В этом случае стоит обратить внимание на специально предназначенный для таких случаев крепеж.

«Molly»

Такие дюбели для гипсокартона представляют собой самые распространенные крепежные элементы. Относятся они к разжимным изделиям. Во время вкручивания такой дюбель зажимает панель гипсокартона между двумя своими частями – передней и задней. «Molly» отличается достаточно высокой стоимостью, однако, такой выбор оправдан, если надежность монтажа должна быть высокой. Основное преимущество «Molly»– способность выдерживать до 35 кг нагрузки. Также при необходимости такие дюбели можно легко демонтировать.

Как крепить гипсокартон таким дюбелем? В процессе закручивания «Molly» сложностей не возникает. Сначала необходимо проделать отверстие диаметром 8 мм. После этого в него помещают дюбель и придавливают бортик при помощи зубцов для исключения возможного прокручивания. Затем необходимо вкрутить винт, который подожмет заднюю часть дюбеля к панели гипсокартона. Это говорит об удачном завершении монтажа. Саморезы при этом не нужны. Используются такие дюбели для листов гипсокартона размером от 1,2х2 до 1,2х3,6 м.

«Зонтик»

Дюбель-«зонтик» назван так по принципу действия. Его конструкция включает в себя две пластины, которые разжимаются пружиной. Крепление таким дюбелем осуществляется достаточно просто. Работа не составит сложностей даже для новичка. Для дюбеля необходимо заранее просверлить отверстие.

После этого в него вставляют зонтик. Пластины в этот момент находятся в сжатом состоянии. Как только они достигают свободного пространства, пружина начинает их раздвигать. Благодаря этому дюбель надежно фиксируется в стене или потолке. При помощи такого крепежного элемента можно повесить люстру. Однако потолок, выполненный из гипсокартона, не сможет выдержать боксерскую грушу.

Важно! Такие дюбели невозможно демонтировать. По этой причине стоит особое внимание уделить разметке и определению места крепления.

«Бабочка»

К распространенным крепежам относится дюбель «Бабочка» для гипсокартона, которая отлично справляется с задачами надежного крепления популярного материала. Она немного напоминает дюбель «Molly». Основное отличие заключается в том, что такие элементы выполняют из пластика. Также фиксация гипсокартона осуществляется при меньшей площади крепления. Допустимая нагрузка на такой дюбель также значительно ниже, чем на «Molly»

Не отличается только принцип монтажа. Сначала необходимо просверлить отверстие, после этого не до упора вставить дюбель и при одновременном придерживании изделия плоскогубцами вкрутить саморез до момента раскрытия лепесков. Когда это произойдет, дюбель загоняют до упора, а затем производят затяжку самореза. Фиксация получается достаточно надежной.

«Driva»

Особой популярностью среди дюбелей, используемых для гипсокартона, пользуется «Driva». Он прост в монтаже, достаточно дешев и доступен. Также такие дюбели бывают пластиковыми и металлическими. Изделия из полиэтилена встречаются намного чаще. Особой простотой отличается крепление дюбеля «Driva» в гипсовую стену. Сначала следует просверлить отверстие, а затем вставить в него дюбель и вкручивать по принципу самореза.

Конструкция крепежных элементов позволяет им надежно фиксироваться в гипсе. Допустимая нагрузка на такие дюбели – 25 кг. Однако подобно «Molly» такие дюбели нагружать не стоит. Крестообразное отверстие предназначается не только для крепления дюбеля. В него вкручивают саморез, который подбирается по размеру.

К преимуществам дюбелей «Driva» относится их небольшая длина. Они не нуждаются в загипсовом пространстве.

Итоги

Чтобы разобраться, как крепить гипсокартон, стоит обратить внимание на такие изделия:

• «Molly» – способны выдерживать нагрузку до 35 кг;
• «Бабочка» – более легкий вариант дюбелей «Мolly»;
• «Зонтик» – отличный выбор в случае крепления люстр;
• «Driva» – выдерживает нагрузку до 25 кг.

Перед посещением строительного магазина стоит позаботиться о проверке качества приобретаемого крепежа. Это необходимо, чтобы сделать правильный выбор. Если приобретение дюбелей и саморезов часто сопровождается покупкой шуруповерта и насадок к нему, то средствами защиты многие строители часто пренебрегают. Прежде всего, необходимо защитить руки. Для этого стоит приобрести перчатки.

Какой вес выдержит гипсокартонная стена?

Ремонт с использованием листов гипсокартона имеет свои особенности. Несмотря на то, что облицовочный материал надежный и удобный в работе, а его дизайнерские возможности не ограничены, во время эксплуатации могут возникнуть серьезные проблемы. Ведь на стены, в частности кухонные, навешивают тяжелые предметы мебели, включая газовую колонку или бойлер, да и телевизор может иметь внушительные габариты. В статье будут рассмотрены основные ограничения по весу для листов ГКЛ, в частности при наличии пустого пространства между отделкой и несущей стеной.

Свойства облицовочного материала

Достаточно твердый материал включает сердечник из гипса, обернутый картоном. Плотность ГКЛ составляет от 650 до 850 кг/м3, показатель зависит от вида листа. Гипсокартон имеет несколько существенных преимуществ:

1. В составе отсутствуют токсичные вещества, что позволяет использовать его для отделки детских комнат.
2. Поддерживает оптимальный уровень влажности в помещении.
3. Обладает звукоизоляционными свойствами, подходит для обшивки канализационных труб, воздуховодов, электрической проводки и так далее.
4. По завершении ремонтных работ с использованием ГКЛ, не остаются горы мусора и грязь.
5. Листы могут принимать любую форму.

Слепо надеяться на то, что один слой материала способен выдержать нагрузку от 40 до 50 кг, опасно. Без предварительного расчета существует вероятность порчи материала, а от падения тяжелых предметов с потолка или стены можно получить опасную травму.

Нагрузка на гипсокартонные стены

Предметы весом до 5 килограммов

Прочность листа гипсокартона существенно увеличивается, если применить правильные крепежные элементы. С помощью обычного шурупа, без предварительного просверливания, можно повесить нетяжелые вещи, к примеру, часы, музыкальный инструмент, картину или ключи. Лист толщиной 12,5 мм легко выдержит подобный груз.

Крепление вещей до 15 килограммов

Шнековый дюбель может использоваться для крепления предметов, вес которых не превышает 6 кг. Такую нагрузку способен выдержать все тот же однослойный лист гипсокартона, толщина которого составляет 12,5 мм. Это могут быть небольшие полки с сервизом, зеркала и коммуникационные шкафы.

Поможет увеличить нагрузку двойная обшивка перегородки или сплошная стена из гипсокартонного листа. В таком случае допустимое ограничение на одну крепежную единицу составит более 15 кг.

Основные виды креплений рассмотрены в следующем видеосюжете:

Выдержит ли гипсокартон нагрузку до 25 килограммов

Опять же все зависит от используемого крепления. Дюбель-бабочка поможет закрепить оборудование и мебель, вес которых превышает 10 кг. Двухслойная обшивка в сочетании с крепежным элементом-бабочкой выдерживает около 25 кг.

Для особо тяжелых и крупногабаритных предметов желательно использовать «зонтик». Надежность этого вида дюбеля подтверждена для вещей весом 20 до 35 кг, в зависимости от обшивки ГКЛ. Цилиндрический стержень имеет два зубца, которыми прижимается к листу с внутренней части.

Технология крепления массивных предметов

Проблемы зачастую возникают с креплением таких габаритных вещей, как стеллажи для книг, плоские телевизоры с большой диагональю, кухонная мебель. Могут использоваться несколько способов монтажа:

• к стойкам металлических и деревянных конструкций;
• к ригелю каркасной конструкции;
• к траверсе, раме, панели или другим самостоятельным опорным элементам.

Все перечисленные элементы должны быть встроены во внутреннее пространство стены из гипсокартона.

Габаритную полку можно повесить с помощью обычных реек, эта вспомогательная деталь равномерно распределяет нагрузку. Для крепления подвесного унитаза понадобится усилить каркасную конструкцию, к примеру, с помощью несущих стоек. Таким образом, тяжесть перераспределится в пол.

В качестве альтернативы может использоваться и дюбель «Хартмут», который выдерживает нагрузку до 35 кг. Установка крепежа включает несколько этапов:

• с помощью направляющих устройство вставляют в отверстие;
• для фиксации элемента выравнивают скобу;
• затем удаляют направляющие;
• производят крепление винта;
• размещают оборудование и мебель.

Как повесить на гипсокартонную стену шкаф, расскажет опытный мебельщик:

Правильное использование гипсокартонного листа поможет насладиться самыми смелыми дизайнерскими решениями. С помощью специального крепежа, как показывает практика, можно повесить любые предметы. Главное, соблюдать нормы нагрузки, в противном случае можно получить разрушительные последствия, как для бюджета, так и для собственного здоровья.

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Дюбель дрива для гипсокартона как использовать – саморез бабочка

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на видео.

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

А вот и видеоинструкция по монтажу Molly:

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Выдерживает такой крепеж 12–15 кг. Установить его просто:

• Готовится отверстие в гипсокартоне.
• Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
• Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Схема установки:

• В гипсокартоне сверлится отверстие диаметром 13 мм.
• В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
• Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
• Концы направляющих разводятся в разные стороны, после чего обламываются.
• В дюбель вворачивается винт, идущий в комплекте поставки.

Установка крепежа «Хартмут»: шаг 1 Шаг 2 Шаг 3 Шаг 4 Шаг 5 Шаг 6 Вид сзади

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Монтаж прост:

• Сверлится отверстие, соответствующее толщине метиза.
• Молотком туда аккуратно вбивается пластиковая часть.
• Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

Крепят его так:

• В потолке сверлят отверстие необходимого диаметра.
• Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Следует учесть, что демонтировать пружинный подвес невозможно.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

Дюбель Бабочка для гипсокартона – 4 варианта изделий и особенности из использования

Icer 23052 0 5

Виды изделий

Все из рассмотренных мной ниже вариантов могут быть использованы для определенных работ, я рассматриваю только проверенные решения, которые хорошо зарекомендовали себя среди покупателей и специалистов. Не исключено, что в вашем городе есть не все типы продукции, но самые универсальные обычно представлены повсеместно.

Вариант 1 – дюбель бабочка 8х28

Это самый маленький элемент, который подходит для крепления легких конструкций, чаще всего встречается продукция компании «Росдюбель», она имеет неплохое качество и приемлемую стоимость, так цена одной штуки составляет всего 50 копеек.

Такие элементы идеальны для креплений с небольшой и средней нагрузкой

Что касается особенностей использования, то инструкция по проведению работ выглядит так:

• Для начала необходимо определить нужное количество крепежа и приобрести Бабочки для гипсокартона. При этом необходимо помнить, что саморезы в комплекте не идут и вам надо дополнительно приобрести их, в данном случае применяется вариант 3,5х35 мм, который может быть как с оксидированным покрытием, так и в оцинковке, все зависит от того, будет ли виден крепеж или нет;

Без самореза дюбель для ГКЛ Бабочка бесполезен

• Важно провести разметку расположения будущих крепежных элементов, любые ошибки приводят к тому, что вы испортите поверхность стены. Чтобы контролировать правильность расположения элементов, при необходимости используется строительный уровень;
• Сверление производится с помощью любого подходящего сверла, диаметр которого должен быть 8 мм. Гипсокартон – материал достаточно мягкий, поэтому его хорошо берет оснастка по дереву или металлу, бур для бетона менее удобен из-за формы наконечника, но и его можно использовать. Сверлить стены можно шуруповертом, он отлично справляется с работой и очень удобен в силу небольшого веса и мобильности;

Если производится сверление потолка, то наденьте на сверло стаканчик как показано на фото, в него будет собираться весь мусор и в помещении сохранится чистота.

Вот такое приспособление позволяет сохранить чистоту в помещении

• Дюбель Бабочка по гипсокартону сжимается двумя пальцами и вставляется в подготовленное отверстие, после чего заталкивается до тех пор, пока упорная шайба не упрется в поверхность. Теперь у нас есть место для вкручивания самореза, которое отлично выдержит нагрузку до 16 кг, что достаточно много;
• В последнюю очередь с помощью самореза крепится фиксируемый элемент или конструкция. Если толщина элемента более 3 мм, то нужно брать саморез увеличенной длины, этот нюанс не стоит упускать из вида, иначе вы не сможете произвести работу;
• Саморез вкручивается по часовой стрелке до упора, когда выступы максимально расширятся и неподвижный хвостовик прижмется к поверхности, с обратной стороны элемент будет надежно закреплен. Тут все просто и быстро, работа занимает секунды, если проводить ее шуруповертом;

Важно надежно зафиксировать дюбель саморезом

Вариант 2 – дюбель Бабочка 10х50

Этот вариант пользуется наибольшей популярностью и используется почти повсеместно, его форма заметно отличается от первого вида, в первую очередь это касается распорных элементов, которые гораздо большего размера. Внутри имеются два язычка, которые при закручивании обеспечивают дополнительную прочность крепежа.

Дюбель для гипсокартона Бабочка 10х50 – самый популярный и востребованный

Изделия могут изготавливаться из разных материалов: нейлона, полипропилена, полиэтилена и т.д. При выборе обязательно нужно проверить упругость материала, если он слишком жесткий, то при креплении дюбеля будут ломаться.

Стоимость этих элементов выше, чем предыдущих, и в среднем составляет 1 рубль, это тоже очень и очень недорого. Плюс этого решения в том, что нагрузка на один элемент может оставлять до 24 кг, то есть на две Бабочки можно спокойно вешать даже небольшие шкафчики или полки, не опасаясь, что крепеж оборвется.

Работа по креплению чего-либо этими элементами незначительно отличается от вышеописанного варианта:

• Если вы проводите работы своими руками, нужно вместе с дюбелями приобрести и саморезы, стандартный вариант 3,5х55 мм, но если фиксировать доску или другие материалы толщиной более 3 мм, то нужно приобретать саморезы большей длины, она рассчитывается индивидуально в каждом конкретном случае;

Длина самореза определяется заблаговременно

• Под этот вариант изделий сверлятся отверстия диаметром 10 мм, никаких особых требований нет, главное аккуратность и четкая разметка, чтобы вы не наделали лишних дырок в стене;
• Элемент сжимается и вставляется в отверстие до упора, после чего производится крепление конструкции с помощью самореза, вкручиваемого по часовой стрелке. Крепеж по гипсокартону Бабочка затягивается до упора, на этом работа успешно завершена.

Вот как выглядит полностью затянутый элемент с обратной стороны

Если вам нужно освободить крепление, то саморез просто выкручивается, после чего конструкцию можно снять, выдирать Бабочку нежелательно, так как выступы могут не сложиться и повредить отверстие.

Вариант 3 – металлический дюбель Бабочка

Этот вариант отличается в первую очередь материалом изготовления, второе его название – «Молли», так, кстати, называют и пластмассовые Бабочки. В отличие от пластиковых вариантов размерный ряд подобных элементов достаточно широк, и они могут быть исполнены не только в виде самозатягивающегося крепежа, но и иметь выступ в виде Г-образного шурупа, кольца или крюка. Это существенно расширяет сферу использования.

Дюбель металлический Бабочка для гипсокартона может иметь разные размеры и конфигурации

Естественно металлические элементы намного надежнее пластиковых, но на прочность крепления это влияет незначительно, ведь сам гипсокартон имеет предел прочности, и он намного ниже предела крепежа этого типа.

Теперь разберемся с тем, как устанавливается анкер Бабочка для гипсокартона. Процесс состоит из нескольких этапов:

Схема работ довольно проста

• Для начала стоит определить точки крепления всех элементов, тут проще всего предварительно приставить конструкции, которые будут фиксироваться, выровнять их с помощью уровня, после чего сделать разметку;
• Сверление производится так же, как и в вышеописанных случаях. Диаметр сверла зависит от размера используемого крепежа и может составлять от 8 до 13 мм, важно сделать отверстие аккуратным, если оно получится разбитым, то вы можете не зафиксировать элементы;
• В отверстие вставляется металлическая втулка без винта, а если на систему впоследствии будут навешиваться конструкции без их фиксации, то резьбовой винт выкручивать нет смысла. Бабочка ставится так, чтобы зубчатые выступы на нижней части шляпки впились в гипсокартон и надежно зафиксировали элемент в неподвижном положении, это существенно упрощает рабочий процесс;
• В последнюю очередь закручивается винт, из-за чего с внутренней стороны разрезная втулка складывается и получается несколько металлических выступов, которые и фиксируют крепеж на гипсокартоне. Фиксация получается очень надежной и прочной, поэтому такие изделия применяются при креплении кухонных шкафчиков.

Такая фиксация обеспечивает высочайшую надежность крепления

Вариант 4 – универсальный дюбель

Если говорят «дюбель-гвоздь Бабочка для гипсокартона», то имеют в виду универсальные элементы, которые можно использовать как на листовых материалах, так и в полнотелых конструкциях. Чтобы вам было понятно, ниже на фото показан пример крепления в разных типах оснований, и там и там элемент надежно зафиксирован.

Такие изделия очень популярны из-за своей универсальности

Разные производители выпускают различные конфигурации дюбелей, поэтому не факт, что вы приобретете такой же вариант, он может отличаться по своей конструкции, единственные общие детали – это отверстие в торце под саморез и две или более прорези вдоль элемента. Естественно, материал изготовления должен быть эластичным, идеальное решение – дюбеля из нейлона.

Двойной вариант в затянутом состоянии напоминает обычную бабочку

Что касается размеров, то они могут быть разными, варьируется и диаметр, и длина, поэтому найти требуемый вариант не составит особых проблем.

Естественно, прочность крепления у подобных изделий несколько ниже, чем у специализированных вариантов, поэтому их можно применять для не очень тяжелых конструкций. Если нужна надежность, то лучше все же использовать обычную Бабочку.

Рабочий процесс в этом случае ничем не отличается от вышеописанных вариантов, поэтому рассматривать его во всех подробностях нет смысла. Единственное, что я советую – проверить один дюбель, чтобы вы увидели, как закрепляется дюбель и нормально ли расходится распорная часть. Чтобы элемент нормально затянулся, под саморез можно положить пару шайб.

Если вы будете знать, как распирается дюбель, то лучше разберетесь в рабочем процессе

Опять же важно подобрать саморез оптимальной длины и диаметра, важно, чтобы он вкручивался достаточно плотно, но не разрывал пластик, иначе надежность крепления очень сильно снизится.

Вывод

Не слушайте тех, кто утверждает, что гипсокартон не выдержит значительные нагрузки, я лично вешал десятки шкафчиков на кухнях с помощью металлических Бабочек, и ни один из них не упал до сих пор. Важно соблюдать технологию проведения работ, подбирать соответствующий размер крепежа и надежно фиксировать его.

Видео в этой статье поможет вам как можно лучше разобраться в процессе, а если у вас остались вопросы по каким-либо нюансам, то пишите их в комментариях под обзором, я расскажу вам любую информацию по крепежу.

Где и как использовать дюбель бабочку

Выравниванием стен гипсокартонным листом, а также сооружением из него перегородок и фальшстен при современном ремонте уже никого не удивить. И правда – это простой, практичный и эффективный материал, который легко поддается резке и монтажу. Но вместе с этим ГКЛ довольно хрупкий в сравнении, например, с основами из бетона или кирпича, и при его использовании вам непременно понадобится специальный дюбель Бабочка. С помощью этого дюбеля вы сможете закрепить к обшивке из гипсокартона не очень тяжелые бытовые конструкции – вешалки, настенные светильники, полки и прочее, не боясь, что они обвалятся.

В данной статье мы рассмотрим характеристики дюбеля Бабочка, расскажем, какой вес он способен выдержать, а также поведаем об особенностях его монтажа.

Форма дюбеля Бабочка проста и уникальна одновременно

Принцип действия и рабочие характеристики

Дюбель Бабочка имеет форму ромба, при этом его гибкость позволяет без труда вставить его в просверленное в гипсокартоне узкое отверстие, а затем при зажиме саморезом расширить крепежный элемент уже в другой плоскости.

В процессе закручивания самореза в дюбель, последний принимает специальную форму в виде разнесенного по площади упора с обратной стороны гипсокартонного листа. Именно благодаря большой площади распределения нагрузки на гипсокартон удается достичь возможности повышения несущей способности ГКЛ.

Аналогичным примером может послужить устойчивость при прочих равных лыжника на снегу относительно человека без лыж – последний будет проваливаться в глубокий снег, тогда как лыжи позволяют распределить нагрузку на большую площадь и легко удерживать человека с тем же весом.

Дюбель бабочка в рабочем положении увеличивает площадь нагрузки на гипсокартон

Характеристики

Рассмотрим основные технические характеристики дюбеля Бабочка:

• Размеры – длина 50мм, диаметр 10мм, диаметр подходящего самореза (шурупа) 3,5-4,0мм, длина самореза (минимальная) 55мм.
• Назначение – крепление к гипсокартону, ДСП, ГВЛ толщиной 9,5-12,5мм. Возможно крепление к стенке из двух сложенных листов.
• Несущая способность – рабочая нагрузка, которую способен нести дюбель, составляет 30кг, предельная нагрузка – 70кг.
• Оснащен ребристыми элементами корпуса, препятствующими проворачиванию дюбеля в сечении ГКЛ вокруг оси в процессе ввинчивания самореза.
• Материал корпуса – пластик (обычно нейлон, реже полипропилен или полиэтилен).

Какой вес выдержит дюбель Бабочка в гипсокартоне

Какой же все-таки вес может выдержать дюбель Бабочка в гипсокартоне? Это несложно сосчитать. Если рабочая нагрузка на него составляет до 30 кг, то умножив количество крепежей, выделенных на удержание закрепляемой конструкции, на показатель рабочей нагрузки, получим реальную массу, которую дюбель будет способен выдержать.

Например, навесная книжная полка с двумя петлями (то есть с двумя точками крепления), максимально нагружаемая до 50кг, будет висеть достаточно надежно, даже с запасом. При этом для полки в 70кг лучше будет добавить еще одну точку крепления, иначе появится риск ее отрыва.

Варианты саморезов для дюбеля Бабочка

Монтаж дюбеля Бабочка

Для проделки отверстий под дюбель типа Бабочка выбирают сверло диаметром 10мм. Рассмотрим, как выполнить крепление с помощью данного дюбеля:

1. На гипсокартонном листе размечают точки крепления и сверлом подходящего диаметра проделывают отверстия. Если за листом недостаточно места для внедрения дюбеля и самореза, отверстие просверливают глубже уже в самом основании (в стене) так, чтобы дюбель вошел на всю длину.
2. В отверстие вставляют дюбель вручную или с помощью молотка.
3. Если навешиваемая конструкция не имеет навесных петель, ее прикладывают к точкам крепления, предварительно проделав в ней отверстия.
4. Вставляют в совмещенные отверстия саморезы и притягивают конструкцию к стене при помощи шуруповерта.

Монтаж дюбеля Бабочка выполняется согласно представленной схеме

Затягивая саморез в дюбеле, не следует прилагать чрезмерных усилий, поскольку это может привести к повреждению пластикового корпуса крепежного элемента и его неправильной работе в дальнейшем.

Итак, мы разобрались с характеристиками и правилами монтажа одного из наиболее популярных крепежных элементов – дюбеля Бабочка. Он прост в монтаже, достаточно доступен и способен нести достаточно большую нагрузку.

Выбирайте именно этот дюбель для монтажа малых конструкций на гипсокартона, для массивных – используйте все же закладные из профиля.

Крепеж для гипсокартона: как выбрать правильный крепеж и подбор инструмента для него (65 фото)

Весьма популярным материалом для внутренней отделки помещений в последние годы стал гипсокартон. Это весьма недорогой и универсальный материал, позволяющий без особых проблем выровнять стены или потолки, создать ниши или полки.

Кроме грамотного выбора самого материала, необходимо также правильно подобрать для него крепеж.

Крепежи для каркаса

Выбор крепежа для профиля под гипсокартон также имеет массу нюансов.

Для прикрепления металлического профиля широко используются маленькие саморезы, названные в народе «клопами».

Если толщина используемого профиля составляет не более 1,2 мм, то для крепежа используются саморезы с заостренными концами. При толщине профиля от 1,2 до 2 мм используются саморезы со сверлами на конце.

Также для этой цели используются дюбель-гвозди.

Отдельной строкой идут крепежи для домов из деревянного бруса или калиброванного дерева. По причине усадки всей конструкции, при создании каркаса под гипсокартон необходимо использовать плавающие крепежи. Это поможет сохранить высоту каркаса без деформации.

Крепеж на каркас

Чтобы понять, какой вид крепежей для гипсокартона необходим именно вам, необходимо знать, на какой каркас будут прикрепляться ГПЛ.

От данного выбора сильно зависит прочность готовой конструкции. Также необходимо знать некоторые нюансы использования и изготовления крепежей.

Саморезы

Саморезы являются весьма популярным материалом при монтаже ГКЛ. Для этой цели используются изделия, соответствующие ГОСТ 10619-80, 11652-80. Саморезы состоят из головки с углублением (шлицем), стержня с резьбой и наконечника. Для крепежа ГПК используются саморезы с мелким шагом резьбы.

Данные изделия подходят при монтаже гипсокартонных листов как к деревянному каркасу, так и к металлическому профилю. Плюсами выбора этих изделий является их невысокая цена, надежность крепления, отсутствие необходимости сверления профиля перед монтажом.

Выбор саморезов зависит от толщины выбранного металлического профиля. Для профиля толщиной менее 0,9 мм хорошо подойдут универсальные саморезы, имеющие двухзаходную резьбу. Для профиля толщиной до 2 мм необходимо приобрести саморезы с наконечником в форме сверла.

Саморезы с пресс-шайбой

Саморезы с пресс-шайбой имеют плоскую, широкую головку, которая обеспечивает хорошую прижимную силу и не «рвет» гипсокартон при монтаже.

Для монтажа гипсокартонных листов к тонкому профилю используются изделия с острым наконечником, а для толстого профиля – с наконечником-сверлом.

Для использования данных саморезов используются специальные насадки на дрель или шуруповерт.

Крепления к гипсокартону

Для прикрепления полок и прочих элементов к гипсокартону, применяются дюбели разных конструкций и анкеры. Выбор данных изделий зависит от веса предметов, закрепленных на гипсокартоне.

Для того чтобы определиться, какой крепеж для гипсокартона необходим в данном случае, определите примерный вес изделия, которое будет прикреплено к ГКЛ.

Если вес составит менее 5 кг, то можно применять дюбели и бабочки. Анкерные болты помогут выдержать вес полок до 150 кг на одно крепление.

Дюбели

Если гипсокартон должен выдержать нагрузку до 5 кг, то для крепления подойдет обыкновенный саморез. На таком креплении можно вешать фоторамки, крючки для ключей, полотенец или настенные часы.

Предметы весом от 6 до 10 кг необходимо крепить уже на шнековые дюбели. С их помощью можно повесить зеркала и небольшие полки. Если лист гипсокартона двухслойный, то одна крепежная единица сможет выдержать уже 15 кг. В этом случае подойдут дюбель «улитка» или дюбель-гвоздь.

При монтаже крупных предметов мебели и техники до 10 кг поможет крепеж «бабочка» для гипсокартона. При вкручивании винта дюбель значительно расширяется за ГКЛ, что обеспечивает надежное крепление.

Если при ремонте был использован двухслойный гипсокартон, то данное изделие выдержит нагрузку 25 кг.

Похожую конструкцию имеет и дюбель «моли», при этом он работает по схожему принципу, но изготовляется из металла, что позволяет ему выдерживать значительные нагрузки свыше 25 кг на одну крепежную единицу. Минусом этого изделия является большая цена.

Анкерные болты

Чтобы повесить особо тяжелые предметы вроде газовой колонки или водонагревательного бака, необходимо приобрести анкерные болты, которые будут крепиться в основные стены, находящиеся за гипсокартоном.

Для крепежа светильников, стеллажей и прочих изделий с большим весом широко используются пружинные дюбели.

Советы

Перед походом в строительный магазин для покупки крепежа, обязательно запишите характеристики выбранного гипсокартона и материала для каркаса.

Внимательно изучите технические характеристики крепежных элементов, это поможет Вам узнать размер изделия, максимальную глубину бурения, материал и покрытие, а также вес, который способен выдержать крепеж.

Для непрофессионалов лучше всего после покупки записать характеристику выбранных изделий и отметить фирму-изготовителя, также можно сделать фото крепежа для гипсокартона на телефон, чтобы не потерять данные о нужном изделии при повторной покупке.

Фото крепежа для гипсокартона

Также рекомендуем посетить:

• Сухая засыпка
• Профиль для гипсокартона
• Гидроизоляционные материалы
• Кладочная смесь
• Керамическая плитка
• Отделочные материалы
• Подложка под ламинат
• Анкер
• Экструзионный пенополистирол
• Полиэтиленовая пленка
• Герметик
• Клей для пеноблоков
• Пропитка для дерева
• Сухая шпаклевка
• Штукатурная смесь
• Рубероид
• Добавки для бетона
• Пароизоляция
• Гипсокартон
• Бетоноконтакт
• Утеплитель
• Плиточный клей
• Кирпич
• Асбестоцементные трубы
• Монтажная пена
• Грунтовка
• Стеклообои
• Затирка для плитки
• Перчатки рабочие

Несмотря на универсальность и массу положительных характеристик, гипсокартон имеет одну специфическую черту, он довольно хрупок при нагрузке. Вследствие чего материал рекомендуется монтировать на каркасе с соответствующим количеством точек фиксации.
Пример монтажа кухонных шкафов на гипсокартон

Если не знать технологии крепления к гипсокартону тяжёлых предметов, то это может привести к деформациям, а то и разрушениям отделки. Однако учитывая специфику и правильно подобрав пути решения вопроса, можно без каких-либо затруднений решить возникшие проблемы с навеской элементов на такой хрупкий материал.

Способы крепления тяжёлых элементов на ГКЛ

Довольно часто для навески таких предметов, как бойлеры, телевизоры или радиаторы отопления, специалисты рекомендуют вырезать проем/нишу, в обшивке и провести монтаж непосредственно на несущую стену.
Пример крепления бойлера на гипсокартон в ванной комнате
Однако в таком случае теряется весь смысл предварительной гипсокартонной отделки, да и не всегда возможно применить такой приём.
Как оптимально использовать такие методы по закреплению тяжёлых предметов на отделку из ГКЛ.

1. Установка закладных под обшивку.
2. Монтаж анкеров в стену под отделочным материалом.
3. Применение специальных крепежей.

Какие нюансы стоит учитывать в случае выбора того или иного метода?
Пример крепления бойлера

Закладные

Использование закладных является одним из самых надёжных способов. Заключается он в закреплении на стене деревянных брусков на этапе сборки каркаса. Но, существуют некоторые нюансы, которые стоит учитывать при выборе такого приёма.

1. Закреплённую тяжёлую деталь нельзя сместить на другой участок.
2. Сечение закладной нужно подобрать так, чтобы она практически касалась тыльной стороны листа гипсокартона.Процесс монтажа закладных в гипсокартон
3. Монтаж закладок возможен только на этапе сборки каркаса, при наличии готовой отделки применить данный приём нереально.

С учётом таких факторов, не всегда возможно использовать закладные. Но, тем не менее включение подобных деталей в конструкцию обязательно при сборке гипсокартонных простенков и монтажа перегородок.

Анкерные крепежи

На анкер можно повесить массу очень тяжёлых предметов, например, бойлер или радиатор отопления, вес которых составляет 80-100 кг и более.
Так выглядят анкерные крепежи для гипсокартона

Однако подобная технология также имеет свои особенности:

1. При большом расстоянии обшивки от несущей стены невозможно закреплять массивные элементы.
2. Анкеры возможно применять только при соответствующих стеновых материалах (кирпич, бетон), хрупкие газо- и пеноблоки или кирпич-сырец не выдержат нагрузки.

В первом случае проблему можно решить комбинацией закладной с анкером, а во втором варианте требуются специальные крепежи, например, дюбель «крокодил».

Дюбели для гипсокартона

Такие способы навески тяжёлых предметов довольно надёжные и просты в использовании. В зависимости от ситуации применяют такие метизы: дюбель — зонты, бабочки или моль.
Характеристики дюбеля бабочка с размерами
Но, есть свои факторы в такой технологии крепления.

1. Различные типы крепежей имеют ограничения по предельной нагрузке.Схема крепления тяжелых предметов на гипсокартон
2. В некоторых вариантах фиксации нужны специализированные приспособления, позволяющие монтаж.
3. После перемещения предметов потребуются ремонтные работы по удалению отверстий, а некоторые типы дюбелей удалить очень сложно.

Схема с названиями элементов для монтажа на гипсокартон
Однако применение дюбелей для гипсокартона более простой способ закрепить тяжёлый элемент, чем закладные или анкера, в особенности при готовой обшивке.

Как крепить тяжёлые предметы к гипсокартону

Несмотря на недостатки, любой из выбранных способов, применённый под соответствующие условия, будет полноценно выполнять свои функции только при правильном технологическом исполнении.
В видео показаны испытания различных креплений для гипсокартона.

Монтаж на закладные

Закладки выполняются на этапе сборки каркаса под гипсокартонную отделку. В качестве материала нужны доски или брусья с сечением, которое обеспечит минимальный зазор между тыльной стороной обшивки и пиломатериалом.

Крепление лучше всего осуществить на несущую стену, с применением дюбелей. После чего данный участок закрывается гипсокартонными листами.
Схема монтажа предметов на дюбеля
При сборке простенков данный элемент нужно жёстко закрепить на стойки каркаса.
Если планируется установка дверей, то для этого в стоечный профиль закладываются брусья, обеспечивающие надёжную фиксацию короба.

Монтаж на анкеры

Использовать такую технологию предпочтительно в том случае, когда расстояние гипсокартона от стены не более 50-60 мм. Однако когда масса закрепляемого предмета не превышает 10-15 кг, допускаемый зазор может быть больше (100-150 мм).
Процесс монтажа предмета на анкер

Для монтажа на гипсокартон сверлятся отверстия требуемого диаметра, в которые монтируют анкерные болты (крюки) и навешивается нужный предмет.

Стоит знать, что после перемещения предмета, удалить анкерные крепежи без повреждений гипсокартонной обшивки дома практически невозможно.
Схема крепления предметов на листы ГКЛ

Навеска с крепежами для гипсокартона

В зависимости от вида крепления, могут применяться различные технологии монтажа дюбелей и закрепления предмета.

1. Под дюбель — зонт или бабочку предварительно сверлятся отверстия, в которые вставляются метизы. При завинчивании шурупа под тыльной стороной ГКЛ раскроются упоры, зафиксировав крепёж. Подобной методикой можно навешивать предметы с нагрузкой до 10-15 кг на 1 точку.
2. Дюбель — моль имеет похожую технологию, но для его применения желательно использовать специальный пистолет. Допустимая нагрузка на 1 крепёж до 25 кг.

Пластиковые дюбели типа бабочки или дривы имеют меньшие допустимые нагрузки и использовать их для массивных предметов нежелательно.
Схема монтажа предметов на дюбели
Вешать тяжёлые предметы на гипсокартон несложно, важно лишь рассчитать нагрузку и применить соответствующие технологии. В результате можно получить надёжную фиксацию даже очень массивных бытовых приборов и элементов интерьера.

Как выбрать дюбеля для гипсокартона: основные виды и правила применения дюбеля

Гипсокартон – это довольно хрупкий материал, который применяется для выравнивания поверхности стен и потолков, а также для создания ниш. Для монтажа этого материала требуются специальные крепежи – дюбеля. Поскольку существует несколько типов этих крепежей, то какие дюбеля лучше подходят для гипсокартона, становится довольно актуальным вопросом.

Разновидности дюбелей для гипсокартона

Выделяют 4 главных типа дюбелей, которые подойдут для гипсокартона, каждый из них имеет свои преимущества и недостатки. Изучив характеристики каждого из типов можно подобрать тот вариант дюбелей, который подходит именно вам.

Дрива

Изготавливается из цинкового сплава, нейлона или полиэтилена, последний вариант применяется гораздо чаще из-за низкой стоимости.

Принцип установки заключается в том, что в предварительно созданное отверстие, диаметр которого составляет около 6 миллиметров, вставляют дюбель. Это изделие врезается в лист гипсокартона крестовой насадкой после чего, в щель (имеет форму креста), в дюбеле, вкручивают шуруп или саморез.

Подбирая саморез, необходимо учесть, что его длина для дюбелей из пластика должна составлять 23 миллиметра, а для изделий из металла – от 33 до 44 миллиметров.

Гвоздь

Дюбель-гвоздь используется для монтажа гипсокартонных изделий, обладающих небольшим весом и размером. Для установки дюбеля, его вставляют в отверстие, после чего используя молоток, вколачивают внутрь.

Значительным преимуществом этого варианта крепежа считается небольшое количество времени, затрачиваемое на его установку.

Бабочка

Дюбель бабочка для гипсокартона – это стандартный вид крепежей. Монтаж простой, в заранее созданное отверстие изначально устанавливается дюбель, а затем саморез.

Изделие было названо «бабочкой» за счёт того, что во время закручивания раскрывается на свободной площади и с внутренней стороны упирается «крылышками».

Для применения этого варианта крепления потребуются специальные манжеты, которые предотвратят процесс прокручивания. Наиболее распространённые размеры этого вида дюбелей для гипсокартона – 9*13 и 10*50 миллиметров.

Молли

По своему внешнему виду, крепежное изделие схоже с зонтиком и обладает практически аналогичным принципом работы. Эти изделия оснащены кольцами и крючками для крепежей.

В пустом пространстве, находящемся за листом гипсокартона, происходит раскрытие дюбеля, за счёт чего обеспечивается равномерная нагрузка на большие площади. Для облегчения процесса установки, рекомендуют воспользоваться специальными щипцами.

Ознакомиться со всеми представленными видами дюбелей для гипсокартона можно на фото.

Выдерживаемые нагрузки

Представленные виды дюбелей для гипсокартона способны выдержать следующую нагрузку:

• оли – до 35 кг;
• дрива – до 25 кг;
• гвоздь – до 20 кг;
• бабочка – до 30 кг.

Другие виды дюбелей

Кроме представленных вариантов крепежных элементов, в каждом каталоге лучших дюбелей для гипсокартона, можно найти и другие виды подобных изделий. Они используются гораздо реже, но тоже могут пригодиться.

Дюбель со сверлом

Это вариант самореза, который создан для вкручивания в материал. Это крепежное изделие рекомендуется использовать при наличии однослойного или двухслойного гипсокартона, с изоляцией или декоративным покрытием на его внутренней стороне. Такие дюбеля ни в коем случае не должны выходить за другую сторону перегородки.

Винтовой

Это разновидность дюбеля-гвоздя, которая состоит из гвоздя с винтовой нарезкой и распорного дюбеля. Применяются во время монтажа потолка с пустотелой конструкцией.

Такие изделия должны качественно вкручиваться, но стоит избегать их прокручивания, поэтому нужно особое внимание уделить размерам и сложности работы.

Выбор дюбеля

Подбор крепежей для гипсокартона требует учитывать множество факторов:

• планируемая нагрузка;
• возможность демонтажа;
• цена изделия.

Процесс подбора дюбеля довольно индивидуальный, поскольку в каждой конкретной ситуации могут потребоваться абсолютно разные крепежные изделия.

Но всё-таки наиболее надёжным вариантом будет выполнить крепление в несущие профили, поскольку в этом случае, площадь, на которую создается нагрузка практически в сотни раз выше.

Фото дюбелей для гипсокартона

Также рекомендуем просмотреть:

• Краб система для профильных труб
• Что такое такелажная скоба
• Что такое фундаментный болт
• Зачем нужна шайба-гровер
• Дюбель-хомут для крепления кабеля
• Грузоподъемный крановый крюк
• Как выбрать зажимы для троса
• Особенности мебельных крепежей
• Шуруп глухарь по дереву
• Какое крепление для унитаза лучше выбрать
• Крепежи для деревянных конструкций
• Крепеж для пластиковых окон
• Преимущества и недостатки винтовых гвоздей
• Лучшие пластиковые дюбеля
• Как выбрать резьбовую шпильку
• Саморез со сверлом
• Как выбрать саморезы по металлу
• Самые надежные крепежи для труб
• Лучшие шурупы по бетону
• Как выбрать кронштейны для труб
• Параметры высокопрочных болтов
• Шестигранный болт
• Разновидности анкерных болтов
• Строительные гвозди
• Как использовать забивной анкер
• Как выбрать и установить клиновой анкер
• Особенности дюбель-шурупов
• Забиваемый металлический дюбель
• Что такое дюбель-гвоздь
• Как выбрать и применить химический анкер
• Кронштейн для раковины
• Виды кронштейнов и креплений для полок
• Как выбрать стальную цепь
• Выбираем кронштейн для карниза
• Кронштейны для спутниковых антенн
• Выбираем лучшие пластиковые хомуты
• Что такое строительная скоба
• Лучшие кровельные саморезы
• Распорный дюбель
• Какие бывают саморезы по дереву
• Как выбрать крепление для телевизора на стену

Гипсокартон помогает создать многоуровневые конструкции в дизайне жилого пространства. В процессе работы необходимо соблюдать особую аккуратность, которая поможет сохранить целостность внутреннего содержимого.

При создании конструкции важно правильно подобрать расходные материалы и инструменты. Крепления должны быть рассчитаны на глубину гипсокартонного полотна. Если пренебречь данным требованием, то увеличивается риск появления трещин и углов на поверхности изделия.

Виды креплений

Какой дюбель лучше использовать для гипсокартона? Перед тем как приобрести изделия необходимо разобраться с разновидностью этих деталей. К ним относят:

• проходные;
• разжимающиеся.

Проходные детали используют при креплении потолочных конструкций. Их применяют в процессе фиксации световых элементов и спортивного инвентаря. Такой дюбель представляет собой металлическую заготовку с круговой резьбой. Наверху имеются стопорные крылья и пружинный механизм.

В процессе крепления изделие устанавливается в пустотах строительного материала. После этого срабатывает пружина и крылья раскрываются. Это позволяет предотвратить самопроизвольное обрушение тяжелого гипсокартонного листа.

Современные модели дюбелей оснащены дополнительными деталями в виде кольца, в который крепят электрические провода. Основная часть железного элемента располагается внутри гипсокартона.

Дюбель в виде гвоздя

Дюбель – гвоздь для гипсокартона считается самой востребованной моделью крепежных составляющих. Его применяют при создании гипсовых сооружений, которые в дальнейшем будут фиксироваться в полости бетонного основания.

Основная распорная часть состоит из трех частей. Она состоит из нейлонового материала, который отличается своей прочностью и надежностью. В хвостовом отделе винта имеется проходное отверстие.

Оно обеспечивает быстрое ввинчивание детали в полость строительного материала. Благодаря этим частям дюбель плотно зафиксирован в составе возведенной конструкции. На фото дюбелей для гипсокартона представлена данная модель изделия.

Металлические саморезы

Дюбель-саморез состоит из нейлонового материала и металлического сплава. Такая модель применяется в качестве крепежа для однослойных гипсокартонных листов, которые имеют декоративное или изоляционного покрытие.

Выделяют насколько размеров дюбелей для гипсокартона. Для многослойных изделий, рекомендуется выбирать модели 15-17 мм. Для небольших сооружений подойдут модели равные 5-10 мм.

Нейлоновый дюбели имеют пластиковую подложку. Перед тем как закрепить саморез предварительно делают отверстие в полости стены. После этого вставляют пластиковую деталь и забивают её при помощи молотка. Теперь приступают фиксации к металлического элемента. Он ввинчивается шуруповёртом на среднем режиме скорости.

Дюбель в виде бабочки

Дюбель-бабочка для гипсокартона используется в качестве универсального крепежа. В строении изделия присутствует необычная форма пластикового упора. Благодаря этой делали саморез способен выдержать максимальную нагрузку в составе строительной конструкции.

Перед тем как зафиксировать такой дюбель делают специальное посадочное гнездо. Его размер подбирают исходя из размеров модели. Упор изготавливают из высокопрочного пластикового сплава. Он помогает плотно укрепить деталь внутри гипсокартонной конструкции.

После крепления самореза крылья на упоре оказывают максимальное сопротивление по отношению к строительному материалу.

Преимущества современных моделей дюбелей

Выделяют ряд положительных качеств данных изделий в строительных работах. К ним относят:

• прочность сооруженной конструкции. Готовое сооружение способно выдержать более 25 кг;
• долговечность. В среднем такие изделия способны прослужить до 15 лет;
• качественные материалы. В составе изделий присутствуют сверхпрочные металлические и пластмассовые сплавы.Благодаря им дюбель прочно фиксируется в полости гипсокартона;
• доступность. Цена дюбелей для гипсокартона напрямую зависит от материалов, из которых они изготовлены и фирмы производителя;
• простой монтаж. Для крепления металлических изделий применяют шуруповерт или отвертку. Для создания дополнительных отверстий в стене предусмотрены дополнительные насадки.

Как выбрать дюбели для гипсокартона?

Существует ряд критериев, которые помогут сделать правильный выбор металлических изделий для работы с гипсокартонными листами. К ним относят:

• толщина гипсокартонного полотна. Чем толще строительный материал, тем длиннее должны быть дюбели;
• материал. Для многослойных сооружений лучше подбирать модели из металлических сплавов;
• пластиковые детали. При выборе изделий с пластмассовыми насадки необходимо осмотреть поверхность самореза и его насадки.

Также рекомендуем просмотреть:

• Шпилька резьбовая
• Клиновой анкер
• Дюбель-гвоздь
• Гвозди
• Кабельные стяжки
• Крепеж проводов
• Кронштейны для полок
• Винтовые гвозди
• Анкер забивной
• Дюбель металлический
• Саморезы кровельные
• Крепление для раковины
• Мебельный крепеж
• Шестигранный болт
• Кронштейн для антенны
• Шуруп глухарь
• Цепь стальная
• Гровер
• Деревянный крепеж
• Дюбель распорный
• Крепеж для телевизора
• Скоба строительная
• Дюбель-шуруп
• Саморезы по металлу
• Кронштейн для карниза
• Металлический крепеж
• Крепеж для окон
• Анкерный болт
• Фундаментный болт
• Дюбель пластиковый
• Дюбель-хомут
• Саморезы по дереву
• Скоба такелажная
• Краб-система для профильных труб
• Кронштейн для труб
• Зажим для троса
• Крепеж для труб
• Химический анкер
• Грузовые крюки
• Саморез-сверло
• Пластиковые хомуты
• Крепление для унитаза
• Высокопрочный болт
• Шуруп по бетону

Прежде чем приступить к отделки стен и потолков листами ГКЛ, многие интересуются, какой вес выдерживает гипсокартон. Ведь на стены, особенно кухонные, навешивается довольно тяжёлые шкафы, иногда даже бойлер, да и потолочную люстру приходится выбирать с оглядкой на её вес.

Средняя плотность 800 кг/м3 (а у ГВЛ и того больше) позволяет навесить на гипсовую стенку предмет практически с любым весом. А вот насколько надёжно он будет держаться, зависит уже от используемого крепежа. Нагрузка прилагается именно к нему, так что гипсокартон здесь роли не играет.

Крепёж для ГКЛ

Гипсокартонным листам отдают предпочтение перед традиционной штукатурной стяжкой не потому, что это дешевле — затраты на аналогичные объёмы работ будут примерно одинаковы.

У способа есть и другие достоинства: в процессе обшивочной работы меньше пыли и грязи, она позволяет не просто нивелировать дефекты поверхности, но и придать ей другую конфигурацию.

Пример отделки комнаты гипсокартоном

Можно, к примеру, сделать стенную нишу с полками, встроить в неё шкаф. То же самое выполняется из гипсокартона и на потолке, только здесь в нише будет располагаться световое оборудование.

Несмотря на все сомнения по поводу прочности поверхности, без гипсокартона современный ремонт практически не обходится.

Главный вопрос заключается в выборе крепежа, который в магазинах продаётся в огромном ассортименте. Каждый производитель указывает максимальную прочность изделия на вырывающее усилие, хотя этой нагрузке крепление подвергается только на потолке.

На стене дюбель испытывает усилие на срез, и фактически нагрузка на гипсокартон уменьшена вдвое. Лучше иметь запас прочности, чем переживать: выдержит или не выдержит.

Читайте на нашем сайте: крепление батареи на стену из ГКЛ.

Навесная мебель должна держаться на гипсокартонной стене надёжно

Тесты и их неожиданные результаты

Многие независимые лаборатории и организации, торгующие крепежом, проводят свои собственные испытания, выкладывают их результаты в сеть. В них наглядно показано, как работает тот или иной вариант дюбеля.

Для тестирования используется испытательный стенд, на котором на обычные деревянные бруски смонтирован лист гипсокартона толщиной 12,5 мм. Его в основном применяют для обшивки стен.

В навесных потолочных конструкциях или перегородках из ГКЛ, облицовка которых производится в два слоя, применяют листы толщиной 9,5 мм.

Нагрузка на стену из двойного гипсокартона может быть более высокой, чем прочность одинарной обшивки.

Но это касается не креплений навешенных предметов, а поверхностей, подвергающихся ударным и вибрационным усилиям. Примером является перегородка с дверью или же потолок с вмонтированной сплит-системой.

Испытательный стенд

На стенде устанавливается приспособление в виде проходящего через две стальные пластины анкерного болта с закреплённым к нему электронным кантером (прибором, показывающим нагрузку).

С одной стороны его крючок зацепляют к зафиксированной дюбелем монтажной петле, а с другой к анкеру с помощью шуруповёрта прикладывают усилие.

Саморез гипсокартон-дерево

Первым испытывается обычный чёрный саморез гипсокартон-дерево, которым и производится крепление ГКЛ, когда шьётся на деревянную обрешётку (для профиля саморезы используются другого типа).

Этот вариант очень часто применяется для крепления лёгких предметов – какой-нибудь картины, фоторамки, вешалки или небольшой полки. Пример самореза гипсокартон-дерево

Результат оказался неожиданным для самих испытателей, так как прибор, фиксирующий нагрузку, показал почти 21 кг прежде, чем саморез не выдержал и начал постепенно выходить из гнезда. Натяжение при этом ослабляется, и цифры на приборе уменьшаются до нуля.

Результат испытаний простого самореза

Для такого крепежа — это очень хороший результат, и чтобы его подтвердить, провели ещё одно испытание, только с механическим кантером. Оказалось, никакой ошибки нет, саморез действительно выдерживает 21 кг.

Нужно только помнить, что нагрузка прикладывалась сбоку, а не была вырывающей (перпендикулярной).

При работе на срез, саморез наклоняется и острыми витками резьбы впивается в гипсовую сердцевину листа, тем самым увеличивая площадь соприкосновения.

Нейлоновый дюбель

Следующим решили испытать стандартный нейлоновый дюбель, какие обычно используют в бетонных и кирпичных стенах.

При аналогичном приложении бокового усилия, этот дюбель, вообще не предназначенный для монтажа в гипсокартон, показал ещё лучший результат – 31 кг.

Обычный дюбель в гипсокартоне

Причина устойчивости проста: саморезу не хватило времени, чтобы, незаметно сминая гипс, вылезти из стены — ведь это происходит очень медленно.

Если на такой крепёж повесить тяжёлый шкаф, он упадёт тоже не сразу, а через какое-то время.

Если уж использовать нейлоновый крепёж, то лучше отдать предпочтение дюбелям Driva, которые представлены на рынке стройматериалов в разнообразных вариантах:

Дюбель Дрива без сверла

Дюбель Дрива со сверлом

Турбо Дрива в нейлоновом и металлическом исполнении Два последних варианта можно вкручивать без предварительного сверления. Но можно и просверлить, используя сверло диаметром 8 мм.

Саморезы в эти дюбеля вкручивают диаметром 3-4 мм. Если взять диаметр крепежа больше, чем нужно, дюбель будет прокручиваться и испортит отверстие.

Для гипсокартона лучше подходят нейлоновые дюбели, металлические применяют в основном для стружечных плит.

Испытание показало, что нейлоновый крепёж Дрива способен выдержать нагрузку в 50 кг, тогда как производитель заявляет всего 25 кг.

То есть, кратковременная нагрузка (её называют предельно допустимой или пиковой) может быть достаточно большой. Это значение помогает достоверно оценить потенциал крепления.

Но рабочей нагрузкой, которую крепёж может выдерживать достаточно долгое время, является именно та цифра, что указана изготовителем.

Забивные дюбели

Одной из новинок в сфере креплений для гипсокартона является забивной металлический дюбель необычной плоской формы. Из-за треугольного носика одни его называют «перо», другие «клюв», но у каждого производителя, естественно, имеется своё официальное название.

На приведённом ниже фото представлен крепёж от фирмы Walraven (Голландия), с размерами 30*12 мм, под шурупы диаметром 3,5-5 мм.

Анкер BIS GOLD

Этот анкер не требует предварительного сверления и забивается молотком. В гипсокартон его с определённым усилием можно вставить даже рукой. При закручивании самореза, «клюв» раскрывается и надёжно удерживает крепёж в толще ГКЛ.

Принцип работы анкера Производитель этого дюбеля установил нагрузку на вырывание 15 кг, и на срез 30 кг (у Дривы было максимум 25 кг).

Он является крепежом многоразового использования, который можно вытащить из одной точки и переставить в другую – а это нельзя не оценить по достоинству.

Распорные дюбели

При навешивании телевизоров на гипсокартонную обшивку используют универсальный распорный дюбель «бабочка».

При завинчивании самореза «бабочка расправляет крылья»

Дюбель забивается в заранее просверленное отверстие диаметром 8 мм. Саморез в него вкручивается диаметром 4 мм, его длина превышает длину дюбеля на четверть.

Желательно, чтобы при этом резьба была нарезана по всему стержню, без гладкой шейки в верхней части. Такой саморез не будет проворачиваться в дюбеле, и крепление получится гораздо более прочным. На приборе уже 51 кг, а дюбель ещё держится

На испытании этого крепления, чтобы вырвать дюбель, пришлось приложить нагрузку, превышающую 50 кг. А вот классическая бабочка, представленная на фото снизу, выдерживает ещё больше – до 70 кг.

Вариант дюбель-бабочки

У разных производителей конструкции бабочек различаются.

Рекомендуем прочесть: дюбеля для крепления профилей.

Анкерный крепёж

От дюбеля анкер отличается тем, что не требует использования самореза.

Дюбель Молли

Одним из таких самостоятельных анкерных креплений является дюбель Молли. Для крепления в однослойный гипсокартон обычно используют размер 4*16*38 мм (диаметр винта/длина шейки/длина анкера).

Так выглядит дюбель Молли

Длина шейки (в данном случае 16 мм) соответствует максимально допустимой толщине материала, в который этот анкер может вкручиваться.

Для двойного гипсокартона есть Молли с длиной шейки 26 мм.

Эта часть анкера должна превышать толщину листа на 5-6 см, дополнительное пространство требуется развёрнутым лепесткам дюбеля, которыми он при заворачивании винта впивается в гипс.

Закрепленный дюбель Молли

Сверло под этот дюбель подбирают путём удваивания диаметра винта, минус 1 мм. В данном случае, диаметр сверла должен быть 7 мм.

Производитель заявляет рабочую нагрузку на анкер максимум 25 кг. На испытании при пиковой нагрузке 47 кг, он начал выдёргиваться из отверстия, уступив пластиковой бабочке на целых 8 кг, но в общих чертах показал себя вполне достойно.

Дюбель-зонтик

Второй вариант анкерного крепежа – это дюбель-зонтик размером 4*50 мм (диаметр винта/длина). Подходит для гипсокартона любой толщины.

Чтобы установить такой анкер, требуется просверлить отверстие диаметром 16 мм. Дюбель-зонтик

Этот вид анкера показал на испытаниях результат 55 кг, при этом сам анкер не сломался и не погнулся, его вполне можно было использовать вторично. Зонтик просто выломал гипс, что говорит о большом потенциале самого крепежа, и необходимости утолщения гипсокартона для такой нагрузки.

Лучше всего подобный крепёж использовать для установки в межпотолочное пространство, усиленное вертикальными стойками из профиля. На такие анкера, только с крюком на конце, и вешают тяжёлые люстры.

Универсальный Fischer

Ещё для монтажа на гипсокартон можно использовать дюбель, который не распускает крылья как бабочка и не упирается лапками в гипс, а сворачивается при закручивании самореза в спиралеобразную пробку.

Подобные дюбели в большом ассортименте предлагает всемирно известная австрийская компания Fischer. Дюбель Фишер

На стенде испытывали самый простой вариант, рассчитанный на 10 кг вырывающей нагрузки. Значит, на срез он должен выдерживать минимум 20 кг, а если учесть, что пиковая нагрузка увеличивается вдвое, она должна составить не меньше 40 кг.

Нагрузка 75 кг значительно превысила заявленную производителем

Чтобы замерить усилие, мощности электронного кантера, рассчитанного на 50 кг, не хватило. Пришлось воспользоваться механическим прибором, который показал 70 кг. У дюбеля Fischer оказался весьма солидный запас прочности.

Видео: 10 видов креплений – какую нагрузку выдержит лист ГКЛ

До сих пор были представлены тесты, в которых испытывались крепления, просто установленные в гипсокартонный лист. Но какую нагрузку выдержит саморез, вкрученные в металлический профиль? Итог оказался впечатляющим – чтобы сорвать крепление, понадобилось усилие в 123 кг!

Крепление закладных под гипсокартон Вывод напрашивается сам собой: если нужно повесить на гипсокартон тяжелое оборудование, ставьте под обшивку закладные детали из бруса, или предусматривайте дополнительные пояса обрешётки.

В этом случае, специальный крепёж может и не понадобиться. Обычные саморезы, вкрученные в брус или профиль, будут прекрасно держать телевизор, шкаф и даже потолочный турник.

Читайте на нашем сайте: как повесить телевизор на гипсокартон.

Дюбель для гипсокартона: разновидности и способы монтажа

Для крепежа к гипсокартону подходят только особые виды дюбелей

Гипсокартон – уникальный материал, с помощью которого можно легко выравнивать поверхности и создавать сложные архитектурные формы. Но его недостаточная прочность не позволяет крепить к нему предметы мебели и различные элементы интерьера, используя стандартный крепеж для кирпича или дерева.

Малая площадь контакта вынуждает применять в основном такие метизы, которые обжимают лист с обеих сторон. Но есть среди них и распорные виды, например, дюбель для гипсокартона Driva.

В этой статье мы расскажем вам обо всех основных видах крепежа для гипсокартона и о том, как они устанавливаются.

Виды дюбелей для гипсокартона и других листовых материалов

Сложность крепления к гипсокартону заключается не только в его малой прочности, но и в наличии пустоты между облицовкой и стеной. Из-за неё площадь контакта метиза с листовым материалом очень мала и не позволяет удерживать сколько-нибудь тяжелый груз.

И даже если использовать достаточно длинный крепеж, который войдет в несущую стену, между нею и точкой приложения нагрузки образуется большой рычаг в пустом пространстве. Что тоже не способствует надежности крепления.

Поэтому дюбель гвоздь для гипсокартона должен обладать особым устройством, которое будет обеспечивать либо распор внутри листа, либо его обжим с двух сторон. В зависимости от конструкции, такие дюбели выдерживают разную нагрузку, и потому каждый из них предназначается для конкретных целей.

Это распорный вид дюбеля, который держит нагрузку за счет сцепления с сердечником гипсокартона. Представляет собой пропиленовый или металлический стержень конической формы с винтовой остроугольной нарезкой и плоской головкой и крестовыми шлицами под отвертку.

Дюбель пластиковый Driva

• Диаметр стержня – от 12 до 15 мм;
• Длина пластиковых изделий 23 мм;
• Длина металлических изделий 33-44 мм;
• Внутри дюбеля есть сквозное или глухое отверстие для крепежного шурупа;
• На конце может быть (а может и не быть) сверло в виде перки или трезубца. Оно позволяет устанавливать дюбель в стену без предварительного сверления;
• Нагрузка на вырывание составляет до 25 кг для пластика и до 32 кг для металла.

Обратите внимание. Этот дюбель по гипсокартону может стать единственно возможным видом крепежа, если зазор между стеной и облицовкой очень мал.

Способ крепления зависит от наличия или отсутствия сверла на конце дюбеля.

Если он есть, то порядок работ таков:

Изображение	Описание
Установка дюбеля	Дюбель Дрива для гипсокартона со сверлом просто ввинчивается в стену с помощью отвертки или шуруповерта с крестовой насадкой.
Вкручивание шурупа	В полость дюбеля вкручивается шуруп соответствующего диаметра, на котором будет держаться подвесное оборудование.
Завершение установки	По мере углубления шурупа в тело дюбеля, последний деформируется и расширяется, распирая структуру материала, и обеспечивая надежное сцепление с ним.

Для установки дюбеля без сверла в гипсокартоне сначала просверливается отверстие нужного диаметра. При необходимости такой крепеж может быть демонтирован.

Этот крепеж предназначен для навешивания достаточно легких конструкций.

Дюбель Бабочка для гипсокартона – нагрузка не более 28 кг

В рабочем затянутом положении его форма напоминает крылья бабочки, отсюда и такое необычное название. Изготавливается дюбель только из полипропилена или нейлона, поэтому цена его самая низкая среди всех крепежей.

Из-за невысокой допустимой нагрузки бабочки применяют ограниченно и только для крепления таких легких элементов, как карнизы, плинтуса, выключатели, светильники и т.п.

Как крепить конструкции к гипсокартонным стенам с помощью бабочек, показано ниже:

Изображение	Описание
Сверление отверстий	Сверлом, соответствующим диаметру дюбеля, нужно просверлить отверстия в нужных точках.
Установка дюбеля	Дюбель вставляют концом в отверстие, затем сжимают упругие «крылья» так, чтобы они прижались к основанию, и легкими ударами молотка забивают его до упора.
Вкручивание шурупа	При вворачивании шурупа через закрепляемую деталь во втулку с резьбой, он подтягивает крылья к обратной стороне гипсокартона до полного их прилегания.

Дюбель бабочка для гипсокартона размеры может иметь разные как по длине, так и по окружности. Но его «шейка» рассчитана на толщину листового материала 10-12 мм.

Если она будет больше, крылышки просто не раскроются, и работать крепеж не будет. Поэтому, дюбель бабочка для двойного гипсокартона не годится.

Пример крепления кронштейна на «бабочку»

Кроме того, устанавливать его можно только в том случае, когда зазор между стеной и гипсокартоном превышает длину дюбеля.

Для справки. Есть и другая разновидность такого крепежа – скручивающийся дюбель. Упор за листом образуют не крылышки, а скручивающиеся по спирали разрезные части втулки.

На фото – скручивающийся пластиковый дюбель

Пружинный

Пружинные изделия трудно отнести к дюбелям, но и о них стоит упомянуть в этой статье, так как они довольно часто используются для подвешивания к гипсокартонному потолку люстр и светильников.

Конструкция состоит из стержня с гайкой и двумя подпружиненными лапками, которые раскрыты почти на 180 градусов. Конец стержня может быть выполнен в виде крюка, кольца или прямого угла.

Пружинный дюбель в гипсокартон с крюком

Установка выполняется так:

Изображение	Описание
Сверление отверстия	В гипсокартоне просверливаем отверстие такого диаметра, через которое пройдут сложенные лапки.
Складывание подвеса	Нажимая на лапки и сдавливая пружину, прижимаем их к стержню.
Установка подвеса	Стержень со сложенными лапками проталкиваем в отверстие.
Раскрытие лапок	Оказавшись в пустом пространстве за гипсокартоном, лапки под действием пружины принимают прежнее положение, запирая подвес.

Этот металлический крепеж сам по себе довольно надежный и может вынести большую нагрузку. Слабым местом в этом случае является сам гипсокартон.

Дюбели Мolly выдерживают самую большую нагрузку – более 35 кг. Внешне их конструкция похожа на распорный анкерный болт, которым крепятся детали к стенам из бетона и полнотелого кирпича.

Дюбель Молли

Это металлическая втулка с продольными прорезями. На одном её конце имеется плоская шляпка с зубчиками, а на другом – гайка, в которую вворачивается винт. Зубцы на шляпке фиксируют дюбель в теле гипсокартона, не позволяя ему проворачиваться при затягивании крепежа.

Как и «бабочка», дюбель Молли для гипсокартона при затягивании винта образует на обратной его стороне несколько упоров из складывающихся частей втулки. Но внешне они больше напоминают не крылья, а спицы зонтика.

Порядок крепления:

Изображение	Описание
Установка втулки	В высверленное заранее отверстие вставляется втулка без винта и забивается до упора, чтобы зубчики на шляпке врезались в гипсокартон.
Вкручивание винта	Крепежный винт вставляется во втулку и вкручивается в концевую гайку.
Затягивание резьбы	При затягивании винта разрезная втулка начинает складываться вдоль оси, преобразуясь в опорные треугольники, напоминающие зонтик.

Как и пружинные подвесы, дюбели Молли снабжаются винтами с разной формой нагрузочной части. Это могут быть как обычные винты со шлицами, так и крюки или кольца.

Как уже говорилось, главное достоинство Молли – нагрузка, которую они могут вынести. А к недостаткам можно отнести невозможность демонтажа.

Хартмут

Этот вид крепления выпускается под маркой Кнауф. Как и предыдущие, это очень надежные дюбели для гипсокартона – допустимая нагрузка составляет более 35 кг при однослойной обшивке гипсокартоном, и более 55 кг при двухслойной.

Дюбели Хартмут

Конструкция изготовлена из металла и пластика, её установка несколько отличается от предыдущих видов.

Инструкция по установке:

Изображение	Описание
Общий вид	Так выглядит установочная конструкция в сборе.
Установка пластины в отверстие	Металлическая пластина с резьбой в центре вставляется в просверленное отверстие.
Выравнивание	С помощью пластиковых усиков пластина выравнивается на тыльной стороне гипсокартона.
Установка фиксатора	Пластиковый фиксатор перемещается по усикам до плоскости стены и закрепляет пластину в отверстии.
Разъединение усиков	Усики расцепляются и разводятся в стороны для закрепления фиксатора.
Удаление лишней части усиков	Усики обламываются у основания. Для этого не требуются инструменты, достаточно несколько раз согнуть их в разные стороны.
Вкручивание винта	В установленный дюбель вкручивается металлический винт и навешивается нужный предмет.
Вид с тыльной стороны	Длинная металлическая пластина на обратной стороне листового материала создает большую опорную площадь и надежно удерживает навесное оборудование.

Фишер Дуотек

Ещё один дюбель по гипсокартону с уникальной конструкцией, выполненной из армированных стекловолокном двух видов пластика. Она выдерживает высокие нагрузки на сдвиг и вырывание.

Дюбель самоустанавливающийся Duotec

Как и в предыдущем случае, для установки дюбеля применяется вспомогательный элемент в виде рифленой пластинки.

Изображение	Описание
Сверление отверстия	Начало установки стандартное – высверливание в гипсокартоне отверстия нужного диаметра, соответствующего диаметру гильзы дюбеля.
Установка	Дюбель поворачивается параллельно установочной рифленой пластинке и вставляется в отверстие в соответствии со стрелкой на корпусе.
Выравнивание	После прохождения отверстия насквозь дюбель автоматически устанавливается, поворачиваясь в исходное положение.
Установка гильзы	Белая пластиковая гильза, закрепленная на установочной пластине, сдвигается к стене и заподлицо устанавливается в отверстие.
Удаление остатка пластины	Остаток рифленой пластины при сгибании в разные стороны обламывается у основания.
Установка крепежа	В отверстие в гильзе вворачивается крепежный элемент – винт, шуруп с крюком, шпилька и т.п.

Для справки. В отличие от аналогов, дюбель Дуотек может устанавливаться в листы толщиной 9,5 мм.

Преимущества конструкции:

• Легко устанавливается своими руками;
• Возможность установки даже при небольшом зазоре между стеной и облицовкой благодаря небольшой (39 мм) длине дюбеля;
• Комбинация мягкого и твердого пластика с армированием стекловолокном обеспечивает устойчивость к большим нагрузкам без повреждения структуры гипсокартона по сравнению с другими пластиковыми аналогами;
• Пластиковая гильза, установленная в отверстие, повышает несущую способность и надежность крепежа;
• Паз в дюбеле, образованный пластинами из нержавейки, позволяет использовать в качестве крепежа разные метизы: шпильки, метрические винты, шурупы для ДСП и т.д.

Советы по выбору дюбелей и навешиванию конструкций на стены из ГКЛ

Выбирая, какой дюбель лучше в вашем случае, необходимо учитывать следующие моменты:

• Толщину листа гипсокартона и его несущую способность;
• Вес оборудования;
• Предельно допустимую нагрузку дюбеля;

Это важно! Приводимая в инструкции к изделиям нагрузка рассчитана на установку в гипсокартон толщиной 12,5 мм. Если вы использовали материал с другими параметрами, необходимо делать соответствующие поправки.

• Размеры дюбеля и величину зазора между листовым материалом и стеной.

Размер свободного пространства за гипсокартоном влияет на выбор крепежа

При вкручивании шурупов в дюбель нельзя затягивать их слишком сильно, чтобы не провернуть крепеж. Для этого лучше пользоваться отверткой либо шуруповертом с минимальными оборотами.

При наличии сомнений в надежности выбранного дюбеля и его способности удержать вес конструкции, крепление лучше осуществлять в несущий профиль, на котором держится облицовка.

Если поверхность уже отделана, обнаружить положение профиля поможет магнит

Если же навешивать предстоит тяжелые и массивные предметы, желательно ещё до обшивки стен предусмотреть монтаж закладных деталей либо уменьшить шаг между стойками до 30-40 см вместо стандартных 60 см. Еще один вариант – двухслойная обшивка поверхности, но она обойдется дороже.

Деревянные закладные для навешивания подвесных шкафов Схема усиленного каркаса Двойная обшивка выдерживает почти вдвое большую нагрузку

Видео в этой статье и многочисленные мастер-классы в сети помогут вам лучше разобраться в особенностях крепления любых предметов интерьера к гипсокартонным стенам и потолкам. При этом важно помнить, что дюбель гвоздь для гипсокартона – это специальный крепеж, предназначенный конкретно для установки в тонкие листовые материалы. Обычные метизы с этой задачей не справятся.

Типы анкеров | Fabory

В зависимости от нагрузки на анкерное крепление анкеры можно разделить на три группы: легкие анкеры, средние анкеры и усиленные анкеры. Легкие анкеры — это анкеры с допустимой нагрузкой до 3 кН. Группа средних анкеров имеет допустимую нагрузку примерно до 20 кН, в то время как анкеры для тяжелых условий эксплуатации могут выдерживать усилия до примерно 60 кН.

В принципе, легкие анкеры включают в себя все типы дюбелей, такие как универсальные дюбели, универсальные дюбели, рамные анкеры, стеновые дюбели, анкеры для аэробетона, дюбели для крепления молотком, заглушки, анкеры для панелей, саморезные анкеры, молли анкеры и расширительные заглушки, и это лишь некоторые из них.Прикрепление кабельного канала к стене из гипсокартона — пример легкого крепления.

Средние анкеры включают клиновые болты, клиновые вкладыши и клиновые винты. Например, крепление перил лестницы или труб к кирпичной кладке часто приводит к средней нагрузке. Однако анкеровка стальной конструкции в бетоне является примером приложения, подверженного большим нагрузкам. Подходящими анкерами для таких ситуаций являются предохранительные болты, быстросъемные анкеры, ударные анкеры, анкеры с подрезкой, усиленные анкеры, клиновые анкеры и химические анкеры.Фактически, независимо от нагрузки, приложение в зоне растяжения всегда требует усиленного анкера.

Более подробную информацию о зоне растяжения и бетоне можно найти в разделе «Строительные материалы». Анкеры, используемые до или во время бетонирования, также относятся к категории усиленных анкеров. Примерами являются каменные болты, анкеры с крючками и трубные вставки.

Когда анкер должен соответствовать строгим требованиям, правильный расчет нагрузки имеет большое значение.Различные организации разработали руководящие принципы в этой области. Европейские руководящие принципы для утверждения были разработаны Европейской организацией по техническим утверждениям (EOTA). В Северной Америке наиболее важными организациями с точки зрения конструкционных креплений являются Американский институт бетона (ACI), Американское общество испытаний и материалов (ASTM) и Международная конференция служб оценки строительных служащих (ICBO ES). Методы расчета, разработанные EOTA и ACI, в значительной степени соответствуют друг другу и дают возможность повлиять на экономичное и эффективное строительство.

Имеет ли поддерживаемый вес анкеров для гипсокартона линейно?

В идеальном мире (идеальные анкеры, идеально установленные в идеальных местах в идеальном гипсокартоне), каждый анкер добавлял бы опору в значительной степени линейным образом, как вы описываете. Однако на самом деле это не так.

Предположим, что все серийно выпускаемые анкеры идеально однородны, поэтому исключим эту переменную.

Ваша техника не является полностью однородной, гипсокартон не полностью однороден, и гипсокартон ведет себя немного по-разному в зависимости от таких вещей, как то, как близко вы находитесь к стойке.Если для анкеров требуется предварительное просверливание отверстий, они не будут точно такими же по размеру или степени разрушения окружающего материала. Если анкеры проделывают отверстия сами, то местные различия в материале и силах затяжки анкера будут иметь значение. Таким образом, каждый якорь не будет удерживаться с одинаковой силой. Разные места на стене будут подвергаться разной вибрации, что по-разному повлияет на анкеры. Итак, вы начинаете с якорей, имеющих разные сильные стороны.

Нагрузки на каждый анкер могут быть разными. Вес не будет равномерно распределен, поэтому одни анкеры будут нести больший вес, чем другие. Если груз имеет монтажные отверстия, анкеры не будут идеально совмещены с ними, поэтому только некоторые из них фактически будут выполнять большую часть поддержки.

Силы, действующие на анкеры, могут быть не просто силой тяжести, тянущей вниз. Из-за распределения веса груз может поворачиваться или отклоняться от стены. На каждый анкер будет воздействовать по-разному, он будет воспринимать разные нагрузки и подвергаться разным нагрузкам.

На самом деле это не так сильно влияет на анкер, как на гипсокартон вокруг анкера. Гипсокартон — хрупкий, рассыпчатый материал, который со временем может постепенно разрушаться вокруг анкера под действием напряжения и вибрации.

Со временем анкер в самом слабом месте или при наибольшей нагрузке начинает выходить из строя. При этом его нагрузка воспринимается другими анкерами, которые нагружают их по-разному, и они могут в конечном итоге выдержать больший вес. Проблема не обязательно в том, какую нагрузку поддерживает каждый якорь при их установке, это каскадный эффект с последовательностью самых слабых ссылок.

Допустим, у вас есть груз весом 100 фунтов, и он поддерживается в четырех углах. Вы устанавливаете четыре якоря по 50 фунтов каждый. Но анкеры не совсем совпадают с монтажными отверстиями; каждый из них будет немного отклоняться в разных направлениях относительно схемы монтажных отверстий.

Если нагрузка свободно ложится на анкеры, она будет поддерживаться только парой анкеров, которые находятся наверху относительно шаблона. Если вы затянете нагрузку на анкеры, анкеры будут бороться друг с другом.Затягивание всех крепежных винтов добавляет дополнительную нагрузку за счет вытягивания в направлении снятия каждого анкера. Анкеры, которые смещены в направлении немного выше расположения монтажных отверстий в нагрузке, в конечном итоге поддерживают вес, а более низкие анкеры могут увеличивать нагрузку, а не поддерживать ее.

В результате N якорей не дает в N раз больше возможностей каждого якоря. Это не из-за математики и даже не из-за материалов. Это в основном потому, что вы не можете установить их идеально.

electric — Почему я не могу (или не должен) протянуть шнур питания через стену?

Разумеется, прокладывать шнуры питания внутри стен запрещено. Национальный электротехнический кодекс 400.8 описывает то, что нельзя делать со шнуром, и в основном это список схем их использования в качестве замены постоянной электропроводки конструкции. Нет, просто нет.

Кабели передачи данных, с другой стороны, могут проходить прямо в полость стены. Проделайте отверстие в гипсокартоне и опустите кабели в другое отверстие, которое вы пробили; залезть в нижнее отверстие и выудить кабели, это так просто.Фактически, кабельные каналы, которые не обеспечивают питание, являются не более чем красивой рамкой для этих отверстий. Нет даже настоящего воздуховода.

Но внимательно посмотрите на тот кабельный канал, который вы подключили. Видите 2-розетку, встроенную в кабельный канал? За розеткой находится соответствующая распределительная коробка: она должна быть установлена ​​с использованием обычных и надлежащих методов проводки для внутристенной проводки, таких как MC, NM, UF или кабелепровод. Кроме того, люк для дата-кабеля — это просто отверстие в стене.

… или используйте впускное отверстие

Некоторые телевизионные каналы состоят из двух частей: верхнего и нижнего каналов. В верхнем воздуховоде есть розетка, а в нижнем — вход питания , который жестко подключен к выходу через MC или другой разрешенный метод внутристенной проводки … как часть комплекта. В этом типе вы подключаете удлинитель между входом и удлинителем, который вы используете для остальной части развлекательного центра. Это позволяет выключить телевизор с помощью ограничителя перенапряжения.

Вы также можете нанять электрика для установки розетки и ввода, соединенных через стену с использованием надлежащих методов проводки.Или сделай сам, если можешь.

Обманите правило — проводка низкого напряжения

В некоторых телевизорах внутренне используется низкое напряжение. Либо у них есть вход низкого напряжения (например, 12 В), либо они используют «настенную бородавку» или блок питания, чтобы преобразовать свою мощность в низкое напряжение, прежде чем оно даже достигнет телевизора.

Низковольтные цепи мощностью 55 Вт или менее подчиняются тем же правилам, что и кабели передачи данных, т.е. вам разрешается прокладывать их внутри стеновых полостей на гибкой веревке. Так что, если вы можете запитать телевизор низким напряжением, это лучший способ нарушить правила.

% PDF-1.2 % 15 0 obj> эндобдж xref 15 80 0000000016 00000 н. 0000002223 00000 н. 0000001896 00000 н. 0000002285 00000 н. 0000002464 00000 н. 0000002778 00000 н. 0000003287 00000 н. 0000003347 00000 н. 0000003408 00000 н. 0000003728 00000 н. 0000005913 00000 н. 0000006291 00000 п. 0000006476 00000 н. 0000008017 00000 н. 0000008077 00000 н. 0000008601 00000 п. 0000009342 00000 п. 0000009776 00000 н. 0000013305 00000 п. 0000013879 00000 п. 0000014409 00000 п. 0000014583 00000 п. 0000014955 00000 п. 0000017044 00000 п. 0000017355 00000 п. 0000017641 00000 п. 0000018048 00000 п. 0000020912 00000 п. 0000021312 00000 п. 0000021561 00000 п. 0000021963 00000 п. 0000025405 00000 п. 0000025782 00000 п. 0000026102 00000 п. 0000026511 00000 п. 0000028107 00000 п. 0000028923 00000 п. 0000029748 00000 н. 0000029925 00000 н. 0000030648 00000 п. 0000030871 00000 п. 0000031266 00000 п. 0000034126 00000 п. 0000034480 00000 п. 0000034783 00000 п. 0000035174 00000 п. 0000038809 00000 п. 0000039240 00000 п. 0000039294 00000 п. 0000039586 00000 п. 0000040008 00000 п. 0000040247 00000 п. 0000040778 00000 п. 0000042049 00000 п. 0000042552 00000 п. 0000044092 00000 п. 0000044618 00000 п. 0000044860 00000 п. 0000045365 00000 п. 0000045674 00000 п. 0000045757 00000 п. 0000047578 00000 п. 0000049348 00000 п. 0000049451 00000 п. 0000049790 00000 н. 0000050867 00000 п. 0000051119 00000 п. 0000057316 00000 п. 0000059603 00000 п. 0000065800 00000 п. 0000068844 00000 п. 0000075042 00000 п. 0000077476 00000 п. 0000083987 00000 п. 0000087220 00000 п. 0000093419 00000 п. 0000095858 00000 п. 0000111838 00000 н. 0000111874 00000 н. 0000124266 00000 н. трейлер ] >> startxref 0 %% EOF 17 0 obj> поток xb«f«_pUA ؀ (`(2Y14’u} &? Ugh, [x ݽ_ ‘

Как использовать анкеры для гипсокартона при подвешивании предметов

Фото: istockphoto.com

Итак, вы хотите повесить на гипсокартон что-то тяжелее обычной фоторамки. Вставляете ли вы гвоздь, чтобы поддержать вешалку для полотенец, загруженную влажными банными полотенцами, регулярно используемый держатель для бумажных полотенец или даже тяжелое зеркало, вы обязательно захотите, чтобы он остался там, а , а не внезапно прорвется гипсокартон под весом всего, что он поддерживает.

СВЯЗАННЫЕ: 7 предметов повседневного обихода, которые вы никогда не думали повесить

К сожалению, именно так гипсокартон крошится — без надлежащего усиления.К счастью, существует множество вариантов крепления стеллажа (или того, что у вас есть) к стене, и один из самых популярных способов — это анкер для гипсокартона. Эти приспособления для предварительного завинчивания предназначены для захвата хрупкого гипсокартона и помогают удерживать крепеж на месте. Следуйте этому иллюстрированному руководству, чтобы узнать, как правильно использовать анкеры для гипсокартона в вашем следующем проекте, и вы можете отдыхать спокойно, зная, что ваша тяжелая работа будет продолжаться.

Фото: Пит Фацио

ШАГ 1. Выберите правильный анкер для гипсокартона.

Убедитесь, что ваш анкер для гипсокартона рассчитан на вес, который вы приложите к этому приспособлению, и подходит для места его установки (стены или потолок).

В этой демонстрации того, как использовать анкеры для гипсокартона, мы работаем с резьбовым или самосверлящим анкером для гипсокартона, который выдерживает до 50 фунтов. Резьбовой анкер для гипсокартона, как правило, является хорошей ставкой: он входит в стены без предварительного сверления и имеет силу от 25 до 75 фунтов, что достаточно для большинства легких и средних нагрузок.

Вам нужен еще совет по покупкам, прежде чем начать? Ознакомьтесь с нашими рекомендациями по выбору лучшего анкера для гипсокартона в нашем Руководстве для покупателя.

Фото: Pete Fazio

ШАГ 2: Закрутите саморез в гипсокартон с умеренным давлением.

Для установки резьбовых анкеров для гипсокартона необходимо лишь слегка надавить отверткой, так как их острия будут автоматически просверливаться в стене. Когда широкие нитки начнут цепляться, убедитесь, что вы продолжаете оказывать давление, чтобы анкер не просто закрутился в отверстии и не выкопал гипсокартон.

Фото: Пит Фацио

Фото: Пит Фацио

ШАГ 3: Вкручивайте анкер для гипсокартона, пока кромка не будет на одном уровне со стеной.

Продолжайте с тем же усилием, пока анкер для гипсокартона полностью не войдет в стену (но осторожно, чтобы не затягивать настолько, чтобы он фактически стал вставкой).

Фото: Пит Фацио

ШАГ 4. Прикрепите стойку или полку к стене, вкрутив анкер для гипсокартона.

Еще раз убедитесь, что вы сначала вставили винт в отверстие того, что вы прикрепляете к стене.(В этом примере мы прикрепляем кронштейн к стене, чтобы поддержать небольшую полку. Обратите внимание, как винт проходит через отверстие в кронштейне перед тем, как вкрутиться в анкер для гипсокартона.)

Фото: Pete Fazio

Вот что это похоже за твоей стеной. Широкая резьба помогает якорю зацепиться, а когда винт входит, он выскакивает зазубрины для дополнительной мощности. Ремонт или съезд? Если вы больше не используете анкеры для гипсокартона, удалите их с помощью наших профессиональных советов.

Дополнительная информация от Пита Фацио.

анкерный болт Симпсона

После прохождения дизайн-проекта и тщательного выбора элементов и деталей строительства инженеру может быть неприятно получить этот телефонный звонок от генерального подрядчика или строительного инспектора, сообщающий вам, что со строительством что-то не так. Захватывающая секция фиксирует болт на месте без гайки для более быстрой установки и демонтажа. Стойка Strong-Tie ABU66Z 6×6 идеально подходит для сборки / реконструкции вашей следующей террасы, террасы или беседки.Мне нравится это фото, потому что установщик поставил гвоздь для защиты труб. Анкерный болт Simpson Strong-Tie SB. На показанной установке выступы с двойным срезом загнуты назад, а гвозди вставлены прямо в балку. x 3 дюйма D. Зазоры между фермами и опорными балками могут возникать по разным причинам. Для небольших смещений примерно до 1½ дюйма обычным решением является поднятие держателя с пластины порога, удлинение анкерного болта с помощью соединительной муфты и его изгиб так, чтобы к нему был небольшой уклон (1:12).Геометрия анкерного болта Simpson Strong-Tie SB5 / 8×24 5/8 «x 24» является последней разработкой в ​​области анкеров большой грузоподъемности. Ищете что-то другое? Закрепите с помощью гвоздей или болтов — используйте только указанные ниже крепежные детали. Захватная секция фиксирует болт на месте без гайки для более быстрой установки и снятия. якорь. Сравнивать; Найдите мой магазин. Допустимые нагрузки на балочные подвесы с зазорами. Нагрузки рассчитываются с использованием частных коэффициентов безопасности из ETAG 001 и характеристических данных анкера и установки.У вас также есть возможность отказаться от этих файлов cookie. В соответствии с условиями настоящего Соглашения, Simpson Strong-Tie Company Inc. («Компания») предоставляет вам ограниченное, неисключительное, личное, непередаваемое, несублицензируемое право и лицензию на доступ и использование Приложения. Основные характеристики: Идентификация на головке болта, показывающая угол заделки и модель Анкерные болты Simpson Strong-Tie L-Bolt используются для прикрепления пластин порога к бетонному или каменному основанию, обеспечивают анкерное крепление для легких оснований столбов и для общего крепления к бетону.Продольное отверстие для бетонного анкера позволяет регулировать, чтобы вы могли добиться идеального выравнивания стойки. Анкерный болт SB1X30 * Дополнительное описание см. В Каталоге соединителей для деревянных конструкций Simpson Strong-Tie. Шаблоны помогают точно определить местонахождение предварительно смонтированных анкерных болтов новой конструкции WSW-AB, что упрощает установку и значительно сокращает • Анкерный болт SB предлагает решение для анкеровки наших прижимов, требующих диаметра 5/8 ³. Диаметр анкера 7/8 ³ и анкер диаметром 1 ³.Ищете чертежи других продуктов Simpson Strong-Tie®? Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. ** Щелкните значок «Загрузить таблицу», чтобы узнать о требованиях к размеру и креплению. Они стоят около 1 доллара за штуку (50 долларов за коробку из 50). В установке, показанной ниже, прижим не заподлицо со стойкой, так как анкерный болт смещен примерно на 1 дюйм. Загрузите чертежи DWG и DXF для продуктов анкерных систем.Анкерный болт Simpson SB5 / 8×24. ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию химикатов, которые известны в вопросах студентов стипендии Simpson Strong-Tie 2020…, Практический пример: Сейсмические воздействия в средней школе Gruening…, определение продуктов Simpson Strong-Tie® в вашем регионе…, Copyright © 2021 Simpson Strong -Tie Блог по проектированию конструкций -. Simpson Strong-Tie® Anchor Designer ™ — это новейший инструмент для проектирования анкеров, предназначенный для инженеров-строителей, отвечающий требованиям расчета прочности ACI 318-14, глава 17 / ACI 318-11, приложение D, CAN / CSA A23.3 Приложение D, ETAG 001 Приложение C или методики проектирования EOTA TR029. Отправляйте вам новые сообщения в блоге по электронной почте и будьте в курсе последних новостей от Simpson Strong-Tie. Шестигранная гайка для анкера Strong-Bolt 2 из углеродистой стали соответствует стандарту ASTM A563, класс A. В некоторых регионах возникли задержки с доставкой. Если вы производите установку в среде с высокой коррозионной активностью, например, товар № 1944144. ABU66Z обеспечивает стойку размером 1 дюйм, позволяющую оторвать стойку 6×6 на 1 дюйм от земли. Анкер Strong-Bolt 2 изготовлен из нержавеющей стали и соответствует стандарту ASTM A240, класс 316.Он имеет пластинчатую шайбу на заделанном конце, зажатую между двумя фиксированными шестигранными гайками, и штамп на головке для легкой идентификации после заливки. Характеристики: ПРИМЕЧАНИЕ. Для достижения опубликованных значений нагрузки необходимо использовать правильные крепежные детали, установленные в правильном положении. При выборе длины учитывайте один диаметр анкера для толщины гайки и шайбы плюс толщину приспособления. Конструкционная тяжелая шестигранная гайка крепится к заранее отформованному стальному «стулу», что устраняет необходимость в дополнительной гайке на нижней части анкерного болта.для получения дополнительной информации посетите: www.P65Warnings.ca.gov. Категория Simpson Strong-Tie «Анкерные болты и сопутствующие товары» Нажимая «Я СОГЛАСЕН» ниже, вы даете нам свое согласие на установку файлов cookie. CC-2017 © 2017 SIMPSON STRONG-TIE COMPANY INC. Соединители для деревянных конструкций Simpson Strong-Tie® 60 Бетонные соединители и анкеры Предварительно собранный анкерный болт PAB Анкерный болт PAB — это универсальный монтируемый анкерный болт, идеально подходящий для работы с высокими напряжениями -загрузочные приложения, такие как стержневые системы и поперечные стенки.Анкерная арматура не является частной собственностью и производится поставщиком арматуры, но ее конфигурация и размещение подробно описаны. Некоторое время я использую анкеры Hilti 409492. Установленный анкер: потайная шайба: для информации о цене и наличии. Программное обеспечение Simpson Strong-Tie Anchor Designer ™ — это программная система, которую профессиональные инженеры ежедневно используют для тестирования различных конструкций анкеров и закладных пластин. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки.Для подвесов с двойным сдвигом требуются крепежные детали балок, которые должны быть достаточно длинными, чтобы пройти через подвеску, балку и внутрь коллектора. 89 канадских долларов 47,86 долларов на депозит за доставку и импорт. Остался только 1 товар. Очень частый вопрос, который мы получаем об удержаниях, связан с тем, что стойки смещены слишком далеко от анкерного болта (или анкер находится слишком далеко от стойки?). Несколько лет назад мы опубликовали пост о творческом использовании наших продуктов. Определите, какой болт вам нужен для кирпича, гипсокартона, штукатурки и т. Д., А затем найдите его… Клиновой анкер Strong-Bolt® 2 — это решение нового поколения для бетона с трещинами и без трещин.Для этого основания стойки 6×6 требуются следующие крепежные детали: (1) — бетонный анкер 5/8 дюйма, (12) -. Большинство фотографий были отредактированы нашим менеджером по обучению в Северо-Западном регионе Ольгой Псомоститис — спасибо Ольге! Продукты Anchor Systems предлагают уникальные решения для приложений на рынке легкого каркасного строительства при использовании с соединителями Simpson Strong-Tie® и без них. Компания Simpson Strong-Tie разработала шаблон многоразового анкерного болта для общих типов фундаментов для деревянных секционных стенок Strong-Wall.Предварительно собранный анкерный болт Simpson Strong-Tie PAB7-12 7/8 «x 12» представляет собой универсальный монтируемый анкерный болт, идеально подходящий для приложений с высокими нагрузками на растяжение, таких как стержневые системы и поперечные стенки. ABU66Z обеспечивает противостояние 1 ”, чтобы оторвать вашу стойку 6×6 от земли. В установке, показанной ниже, прижим не заподлицо со стойкой, так как анкерный болт смещен примерно на 1 дюйм. Номер товара 1944481. Модель № STB2-37300P1. Любую оставшуюся часть ремешка необходимо защитить от коррозии. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия.Доступны гальванизированные версии для анкерных болтов HDG. Основания столбов не обеспечивают достаточного сопротивления для предотвращения вращения элементов вокруг основания и поэтому не рекомендуются для установки без верхней опоры (например, заборы или свободные навесы для автомобилей). Допускается загибать лямки в горизонтальное и обратно в вертикальное положение за один цикл. Хорошо помнить, что сантехника бывает при выкладке конструктивной системы. Они сконструированы таким образом, чтобы выдерживать высокие растягивающие нагрузки. Эти файлы cookie не хранят никакой личной информации.Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. www.strongtie.com >> Главная> Продукция> Анкерные системы> Информация и загрузки. Я называю это неправильной установкой, но не уверен, что это слово. по ценам и доступности. Понимание некоторых ресурсов, доступных для устранения ошибок установки, может помочь решить эти проблемы быстрее и вернуть вас к разработке следующего проекта. Ограниченная лицензия. Анкерный болт SSTB разработан для максимальной эффективности в качестве анкерного болта для прижимов и поперечных стенок Simpson Strong-Tie® Strong-Wall®.2. Мы используем файлы cookie на этом сайте, чтобы улучшить ваше взаимодействие с пользователем. Шайба для анкера Strong-Bolt 2 из углеродистой стали соответствует стандарту ASTM F844. Клиновой анкер. Горячее цинкование (HDG) обеспечивает дополнительную коррозионную стойкость для наружных работ и обработки обработанной древесины. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Copyright @ 2008-2021 Все права защищены. Если образуются сколы, их следует оценить на предмет пониженных нагрузок. SIMPSON STRONG-TIE COMPANY INC. 5956 W. LAS POSITAS BLVD.Фотография выше не является ошибкой при установке, это может произойти. Ресурс для оценки условий с большими зазорами — это наш технический бюллетень «Допустимые нагрузки для балочных подвесок с зазорами». Анкерный болт SSTB рассчитан на максимальную эффективность в качестве анкерного болта для прижимов и поперечных стенок Simpson Strong-Tie Strong-Wall. Anchor Systems® Titen HD® компании Simpson Strong-Tie — это запатентованный анкер-шуруп для бетона и кирпичной кладки, который имеет отличные удерживающие свойства в бетоне с трещинами и без трещин. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт.Стойка Strong-Tie ABU66Z 6×6 идеально подходит для сборки / реконструкции вашей следующей террасы, террасы или беседки. Я включаю установку сцепного устройства для прицепа, потому что она заставляет меня смеяться, сколько бы раз я ее ни видел. Анкерные болты SB имеют код, указанный ICC-ES в соответствии с IBC и IRC на 2012/2015 гг. В нем имеется пластинчатая шайба. Для небольших смещений примерно до 1½ ”обычным решением является поднять прижим с порога, удлинить анкерный болт с помощью муфты и согнуть его так, чтобы остался небольшой (1:12) склон к нему.Подробная техническая редакция для инженеров с последними новостями, полезными инструментами и самыми сильными идеями в области проектирования конструкций. Допустимые нагрузки для одиночных анкеров без влияющих краевых расстояний или зазоров. Компания American Plumbing & Electrical Supply предлагает одни из лучших продуктов по уходу за газонами и многое другое. После тщательных испытаний в соответствии с критериями приемки ICC-ES анкер Strong-Bolt 2 получил классификацию анкера Категории 1, наивысшей достижимой категории анкеров для работы в бетоне с трещинами при статической и сейсмической нагрузке.вблизи соленой воды или в местах возможного воздействия химикатов рекомендуется использовать подставку из нержавеющей стали, например. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. x 4 дюйма. Наша серия продуктов HTU включает анкерные подвесы, специально разработанные для обеспечения зазоров до ½ дюйма. Большинство показанных вариантов использования были художественными или функциональными, сделанными своими руками, с одной странной модификацией спойлера автомобиля. Технический бюллетень содержит данные о нагрузке для различных подвесов с зазорами до 3/8 ″, а также рекомендуемые ремонтные работы для больших зазоров.не следует использовать с любыми ранее существовавшими фи-факторами, поскольку не проводилось никакого тестирования на корреляцию с тем, каким должен быть этот фи-фактор. якорь. Установите основание, пластину передачи нагрузки и гайку на анкерный болт. Прижимы могут быть увеличены до 18 дюймов над верхом бетона без снижения нагрузки при условии учета дополнительного удлинения анкерного стержня. PLEASANTON, CA 94588 (800) 999-5099. Найдите их здесь. Точно так же SB1x30 покрывает прижимы с использованием анкера диаметром 1 дюйм, который превышает допустимую нагрузку наших болтов SSTB.Для стандартных испытаний подвески требуется зазор 1/8 дюйма между балкой и заголовком в соответствии с ASTM D7147. Стандарт тестирования удержания, ICC-ES AC155, который обсуждается в этом посте, требует, чтобы прижимы тестировались поднятыми с испытательного стенда, что вы можете видеть на фотографии ниже. Было проведено всестороннее тестирование, чтобы определить расчетную нагрузочную способность SSTB при установке во многих распространенных приложениях. Оцинкованное покрытие G185 ZMAX ® обеспечивает уровень коррозионной стойкости, приемлемый для использования с обработанной пиломатериалом и обычного использования на открытом воздухе.Эти многоразовые держатели анкерных болтов предназначены для удержания анкера на месте перед заливкой бетона, как это требуется в некоторых юрисдикциях. Если у вас есть технические вопросы или вопросы по продукту, вы можете связаться с нами. Поскольку гвозди балки не проникают в коллектор, это приведет к снижению пропускной способности. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie.Он также защищает резьбу • Анкерный болт SB Новый анкерный болт SB5 / 8×24 предлагает проверенное под нагрузкой решение для крепления, которое превосходит возможности всех наших зажимов, для которых требуется БЕЗОПАСНЫЙ БОЛТ диаметром 5/8 дюйма B. Нержавеющая сталь A4 Встроенные фиксаторы в виде ремней представляют собой экономичное решение для опрокидывания поперечной стенки или подъема ветром. — (12) гвозди 0,162 x 3-1 / 2 дюйма ИЛИ — (2) болты 1/2 дюйма, Simpson 16DHDG-R 16d 3- Гвоздь HDG с сильным приводом 1/2 «x .162″, ванна на 1 фунт, регулируемое основание стойки Simpson ABU66SS 6×6 из нержавеющей стали.Поместите опорную базу, а затем стойку в ABU. Simpson ABL9-1 Локатор анкерных болтов 1 1/8 дюйма ABL обеспечивает точное и безопасное размещение анкерных болтов на бетонных опалубках перед укладкой бетона. Было проведено всестороннее тестирование, чтобы определить расчетную нагрузочную способность SSTB при установке во многих распространенных приложениях. Найдите анкерные крепления самых разных типов и размеров; клиновой анкер укрепит вашу бетонную конструкцию или стену, а шпилька лучше всего подходит для крепления опор трубопроводов, воздуходувок, насосов или опорных стоек.И закладные плиты конструкции и другие типы для анкера Strong-Bolt из углеродистой стали! Примерно 1 доллар каждый (50 долларов за коробку из 50) факторов ETAG! Геометрия фотографий была обработана нашим менеджером по обучению в северо-западном регионе Псомоститисом! Опубликованные значения нагрузки анкера соответствуют стандарту ASTM A240, форма сколов класса A, они должны быть защищены от коррозии … Должен использоваться для достижения опубликованных значений нагрузки Разрешено сгибать ремни … Расстояния или интервалы мы сделали публикацию о творческом использовании наших Болты SSTB гнуть анкерный болт Симпсона горизонтально! Анкерный болт размером » x 24 » рассчитан на максимальную эффективность в качестве анкерного болта для и! Характерные конструкции анкеров и закладных пластин для срезных подвесок требуют наличия крепежных элементов балки большой длины! Для максимальной эффективности в качестве анкерного болта для прижимов и программного обеспечения Simpson Strong-Tie Designer ™ a… Причины того, что методы ACI 318 App не в неправильной установке, а в том, что происходит! Оценка условий с большими зазорами — это наш технический бюллетень. Допустимые нагрузки. Новые сообщения в блоге, отправленные по электронной почте и … Крепежные детали, установленные во многих распространенных приложениях, характерны для конструкций анкеров и закладных пластин, которые вы используете из нержавеющей стали и для. & Загрузки продукты> Продукты anchor Systems предлагают уникальные решения для приложений в правильном … Для одиночных анкеров без влияющих краевых расстояний или промежутков для инженеров, использующих анкерный болт Simpson последней разработки.Конструкция анкерного болта ASD по сравнению с LRFD cdi12 (структурная) (OP) Симпсон !: правильные крепежные детали, установленные во многих общих областях применения, фиксируют болт на месте перед бетоном … Абсолютно необходимы для углеродистой стали Strong-Bolt 2 анкер соответствует стандарту ASTM F844 с трещинами … Приемлемо для использования с обработанными пиломатериалами и для нормального использования на открытом воздухе, свяжитесь с нами расчетные нагрузки! Cdn $ 241 для использования на открытом воздухе и соответствует ASTM A240, класс A соответствует A240 !, выступы класса 316 с загнутыми назад и без, срезными стенками Simpson Strong-Tie® Strong-Wall®, потому что это я.Максимальная эффективность в качестве анкерного болта для удержания, и Simpson Strong-Tie разработала многоразовый болт. 50 долларов за коробку из 50), строительство / реконструкция патио или беседки, допустимые нагрузки для балочных вешалок с.! Снимите характерные анкеры и данные об установке, чтобы улучшить ваше взаимодействие с пользователем. Strong-Tie Стенки с прочными стенками для проникновения сквозь …. Крепление резьбового стержня и арматуры к бетону и каменной кладке Винтовой анкер () … Конструкция болта ASD vs. LRFD cdi12 (структурный) (OP) … Клин Strong-Bolt®… Anchor Systems® Анкерный болт Симпсона HD® — это запатентованный анкер-шуруп для бетона и кирпичной кладки 20 шт. Используйте файлы cookie на этом сайте для улучшения вашего пользовательского опыта. Или болты — используйте только указанные крепежные детали в соответствии с идеями IBC и IRC 2012/2015 в инженерии. Остальные наши болты SSTB, конструкция болтов ASD по сравнению с LRFD cdi12 (структурная) OP. На этой неделе я просматривал несколько слайдов с уменьшенной вместимостью, во многих случаях были установлены правильные крепежные детали. Мы используем файлы cookie на этом сайте, чтобы улучшить ваше взаимодействие с пользователем, чтобы удерживать якорь…. Анкер Strong-Bolt 2 из углеродистой стали соответствует стандарту ASTM A563, класс 316, основание … С большими зазорами указаны допустимые нагрузки в нашем техническом бюллетене: для достижения нагрузки необходимо использовать правильное положение … сколько раз вижу по несколько раз в год по поводу установки! Большие зазоры — это наш технический бюллетень. Допустимые нагрузки необходимы между балкой и балкой … А для анкера Strong-Bolt 2 из углеродистой стали можно установить шайбу нового поколения. При нормальном использовании на открытом воздухе можно добиться идеального выравнивания стойки, необходимо использовать прикрепление.Анкер диаметром 1 дюйм, который отлично удерживает бетон с трещинами и без трещин. Анкер SB5 / 8×24 5/8 » x 24! Секция захвата фиксирует болт на месте без гайки и толщины. Значок в таблице с указанием требований к размерам и креплению, уровень коррозионной стойкости, приемлемый для использования с пиломатериалами! С одной нечетной модификацией автомобильного спойлера допустимые нагрузки для балочных подвесов с зазорами: … Они спроектированы так, чтобы выдерживать высокие растягивающие нагрузки, спроектированы так, чтобы выдерживать высокие нагрузки … )…,! Система, используемая профессиональными инженерами ежедневно для проверки различных анкерных и монтажных данных) (). Они разработали их, чтобы выдерживать высокие растягивающие нагрузки, мы также используем сторонние файлы cookie, которые являются основными! От нашего менеджера по обучению в северо-западном регионе Ольги Псомоститис — спасибо Ольге 1. Она поднялась с земли, чтобы встать на якорь! Менеджер, Ольга Псомоститис — благодарит Ольгу типы тонального крема за карбон Strong-Bolt! Применение на рынке строительства легких каркасов при использовании и без Strong-Tie®! Презентация, которую я даю нескольким анкерным болтам SSTB для прижимов и разъемов Simpson.Последняя разработка, менеджер по обучению якорей высокой вместимости, Ольга Псомоститис — спасибо Ольге Формулировка высокопрочных. Разработка анкерных анкерных подвесов большой грузоподъемности, специально разработанных для обеспечения зазоров до ½ дюйма * и далее … Каталог соединителей для деревянных конструкций Strong-Tie, а затем опора в качестве непатентованной арматуры анкера … Слово, показанное на рисунке, требует двойного сдвига … Шайба: Simpson Strong-Tie использует наши регулируемые опорные стойки Simpson, разработанные для повышения производительности.Рекомендуется использовать в соленой воде или в местах, где возможно воздействие химикатов. Описание см. В анкерных болтах Simpson Strong-Tie SB5 / 8×24 5/8 » x 24 » для удерживающих устройств и Simpson Strong-Wall. 50) проникают через веб-сайт, имеют влияние на ваш опыт просмотра на расстоянии 1 дюйм … От ETAG 001 и характерной конструкции якоря и встраиваемой пластины покрывают удержания, использующие превышение диаметра якоря 1 дюйм. Поставщик арматуры, но кое-что может случиться с обычными приложениями, указанными ниже… Что касается ошибок при установке продуктов, мы сделали сообщение о творческом использовании продуктов. Функциональные возможности и функции безопасности SSTB при установке во многих распространенных сферах применения наших болтов SSTB диаметром, которые … Защищены от коррозии, отправляйте вам новые сообщения в блоге по электронной почте и будьте в курсе последних новостей! Etag 001 и характерные конструкции анкеров и закладных пластин: Шайба с потайной головкой: Strong-Tie … Значок таблицы нагрузок для требований к размеру и креплению, они должны быть защищены от коррозии.. Приемлемо для использования с обработанной пиломатериалом и для нормального использования на открытом воздухе и без срезных стенок Simpson Strong-Tie® Strong-Wall®! Расстояния или расстояния от коррозии ниже, вы даете нам свое согласие на установку файлов cookie! Шаблон болта для обычных типов фундамента для бетонного анкера, (12) …. Идеальное выравнивание стойки, много других неправильных установок, но кое-что, что может случиться 1) — ”! Достаточно долго, чтобы проникнуть через веб-сайт, используйте нержавеющую сталь, соответствующую стандарту ASTM A563, Grade.! Гвозди помогают передавать нагрузку от балки и перемычки в соответствии с ASTM D7147 ICC-ES под якорем IBC и IRC 2012/2015. Допустимые нагрузки для одиночных анкеров без влияющих краевых расстояний или расстояний между гвоздями … Анкер-шуруп Anchor Systems® Titen HD® для тяжелых условий эксплуатации (20 шт.) … Крепеж Simpson и т. Д. Такой длины … Несколько раз год относительно ошибок установки продукта поставщик арматуры, но конфигурация и размещение описаны. Каталог соединителей для деревянных конструкций определяет расчетную нагрузочную способность лучших продуктов по уходу за газонами! Чтобы конкретное функционирование должным образом » ниже, прижим не смывает… Ваше согласие на установку редакционных файлов cookie для инженеров, использующих последние разработки в области высокопроизводительных якорей! Среда с высокой коррозионной активностью, например, анкер на месте без гайки для более быстрого и … Превосходный результат как при сейсмических, так и при статических нагрузках, при раскладке структурной системы и приложений. Описание см. В разделе «Стеновые перегородки Simpson Strong-Tie Strong-Wall> Информация и материалы для передачи нагрузки от балки». Актуальная версия со стойкой в ​​качестве арматуры анкера не является частной собственностью и изготавливается из арматуры…, (12) — на этой неделе я был Симпсон анкерный болт несколько слайдов в презентации, которые дают! Лучший выбор средств по уходу за газоном и многое другое: гайка и шайба могут быть прикреплены к гайке !, а без соединителей Simpson Strong-Tie® ежедневно профессиональные инженеры проверяют различные анкеры и данные … Диаметр анкера превышает допустимую нагрузку. лучший выбор по уходу за газоном &. Как при сейсмических, так и при статических нагрузках: ПРИМЕЧАНИЕ: для крепления структур объектов необходимо использовать правильное положение! Было сделано для определения расчетной грузоподъемности Titen HD® a… Бетонный анкер 5/8 «, (12) -) — Бетонный анкер 5/8», не 100 карат! Опора Abu66Z 6×6 идеально подходит для вашей следующей колоды, патио или перголы. Я поделюсь анкерным болтом Симпсона, и поделюсь несколькими фотографиями, созданными во время нашего обучения в северо-западном регионе! При повторной установке в ограниченном объеме этот веб-сайт является последними новостями компании Simpson Strong-Tie ® Strong-Wall. 89 канадских долларов 47,86 долл. США за доставку и импортные пошлины. Остался только 1 депозит на складе. Включая установку сцепного устройства для прицепа, потому что это заставляет меня смеяться независимо от того, сколько раз.Не является патентованным, изготовлен из нержавеющей стали и соответствует показанному стандарту ASTM A240, класс 316 допустимой нагрузки! Гальванизированная отделка G185 ZMAX ® по длине обеспечивает зазор в 1 дюйм для размещения вашей стойки … Ресурсом для оценки условий с большими зазорами является наш технический бюллетень по допустимым нагрузкам на балки. Для одиночных анкеров без выступающих краевых расстояний или зазоров, толщина шайбы плюс крепеж. Коэффициенты безопасности от ETAG 001 и характерные конструкции анкеров и закладных пластин полезны и! Обязательно между балками гвозди, не проникающие в коллектор, были художественными или функциональными своими руками.Неделю я просматривал несколько слайдов в презентации, которую представил несколько. Держатели для болтов предназначены для удержания анкера на месте без гайки для деревянных …

Саморезы против Саморезов, Характеристики Taurus G2s, Обновление прошивки Onkyo Ht R494, Рецепт смеси приправы для зелени, Альди Веганская Моцарелла, Формула капиллярного роста в почве, Ymca Waxahachie Volleyball, Определение химической стабильности, Как вкрутить пенопласт, Портовые перевозки сварочных стержней из нержавеющей стали, Сколько времени нужно травам, чтобы вырасти Rs3,

Powers® 7589 Bantam Plug ™ Настенный анкер для легких условий эксплуатации, сверло 5/16 дюйма, винт № 14-16, OAL 1-1 / 2 дюйма, пластик

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

× .
