Дюбель для крепления теплоизоляции, зонтик, тарельчатый, гриб

#4-0013720

пластик стержень, 10×80

короб 1000 шт

4 364.1 р.

уп.

#4-0013810

пластик стержень, 10×80

крупная пакет 50 шт

247. 3 р.

уп.

#4-0013920

металл.стержень, 10×90

короб 1000 шт

6 472.4 р.

уп.

#4-0013730

пластик стержень, 10×90

короб 1000 шт

3 874. 7 р.

уп.

#4-0013820

пластик стержень, 10×90

крупная пакет 50 шт

254.8 р.

уп.

#4-0014050

металл.стержень, 10×90

крупная пакет 50 шт

444. 3 р.

уп.

#4-0013650

пластик стержень, 10×100

короб 1000 шт

3 727.1 р.

уп.

#4-0013930

металл.стержень, 10×100

крупная пакет 50 шт

424 р.

уп.

#4-0013740

пластик стержень, 10×100

крупная пакет 50 шт

247.3 р.

уп.

#4-0013660

пластик стержень, 10×110

короб 1000 шт

4 678. 1 р.

уп.

#4-0013750

пластик стержень, 10×110

крупная пакет 50 шт

275.1 р.

уп.

#4-0013840

металл.стержень, 10×120

короб 1000 шт

9 383. 5 р.

уп.

#4-0013670

пластик стержень, 10×120

короб 1000 шт

4 244.8 р.

уп.

#4-0013940

металл.стержень, 10×120

крупная пакет 50 шт

557.

1 р.

уп.

#4-0013760

пластик стержень, 10×120

крупная пакет 50 шт

296.5 р.

уп.

#4-0013850

металл.стержень, 10×140

короб 1000 шт

8 699. 1 р.

уп.

#4-0013680

пластик стержень, 10×140

короб 500 шт

2 184.8 р.

уп.

#4-0013950

металл.стержень, 10×140

крупная пакет 50 шт

590 р.

уп.

#4-0013770

пластик стержень, 10×140

крупная пакет 50 шт

314.7 р.

уп.

#4-0013860

металл.стержень, 10×160

короб 500 шт

4 896. 8 р.

уп.

#4-0013690

пластик стержень, 10×160

короб 500 шт

2 575.4 р.

уп.

#4-0013960

металл.стержень, 10×160

крупная пакет 50 шт

902. 7 р.

уп.

#4-0013780

пластик стержень, 10×160

крупная пакет 50 шт

326.5 р.

уп.

#4-0013970

металл.стержень, 10×180

крупная пакет 50 шт

737. 5 р.

уп.

#4-0013790

пластик стержень, 10×180

крупная пакет 50 шт

416.5 р.

уп.

#4-0013710

пластик стержень, 10×200

короб 500 шт

3 558. 6 р.

уп.

#4-0013880

металл.стержень, 10×200

короб 500 шт

5 944.1 р.

уп.

#4-0013980

металл.стержень, 10×200

крупная пакет 50 шт

699. 2 р.

уп.

#4-0013800

пластик стержень, 10×200

крупная пакет 50 шт

497.9 р.

уп.

Обзор дюбелей для крепления теплоизоляции

При выполнении теплоизоляции стен одной из главных задач является надёжное крепление утеплителей. Кроме клеевого раствора, если таковой используется, термоматериалы фиксируются специальными метизами.

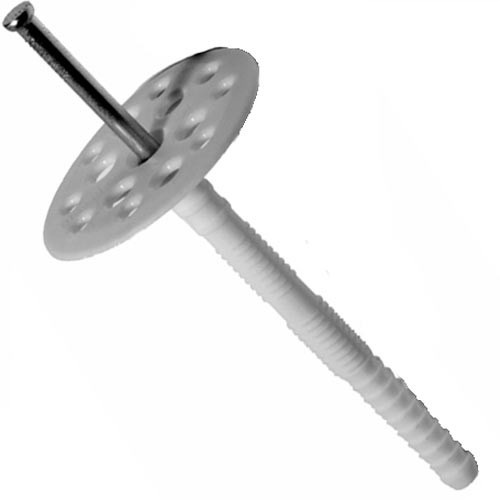

Тарельчатый дюбель, он же дюбель-гриб, он же зонтик, он же грибок обеспечивает надёжное крепление всех видов утеплителей к любым стеновым конструкциям. От правильного выбора конкретного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже представлены различные виды этих изделий, разработанных на каждый, даже самый замысловатый вариант сочетания сройматериалов.

Содержание

1 Конструкция крепёжного элемента
2 Материалы для производства
3 Расчет длины тарельчатого дюбеля
4 Правила монтажа грибков

Конструкция крепёжного элемента

Шляпка дюбеля представляет собой широкий диск 60-100 мм в диаметре с технологическими отверстиями. Для обеспечения сцепления с материалами диск имеет шероховатую поверхность. Далее от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, в свою очередь, складывается из нескольких секций, что задаёт различные векторы усилий при распирании.

Комплектуется дюбель гвоздём-сердечником, который при забивании молотком создаёт усилие в зоне расширения. Такая конструкция обеспечивает надёжную фиксацию «грибка» к стене под действием веса теплоизоляционных материалов.

Материалы для производства

Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:

Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.
Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.

Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.

Расчет длины тарельчатого дюбеля

Прежде чем приобретать крепежные элементы, необходимо рассчитать их длину. Определяется она по формуле:

L = H + K + W +I, где

L — необходимая длина дюбеля

H — толщина выбранного утеплителя

W — фактическое отклонение стеновой поверхности от вертикали

I — длина распорного участка дюбеля.

Необходимое количество крепёжных элементов определяется из расчёта 5-6 штук на квадратный метр.

Правила монтажа грибков

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

Производится разметка мест установки
В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.
В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

Пластиковый дюбель для крепления изоляции

>> Поиск по названию или индексу продукта

Категории продуктов

Contractors zone

LOG IN
CATALOGUES
DISTRIBUTOR MAP
TERMS OF WARRANTY
PROMOTION’S
CUSTOMER PANEL
FOR SHAREHOLDERS

Search

>> Поиск по названию продукта или индексу

Товары

> > > Пластиковый дюбель для крепления изоляции

Описание товара
Технические данные / Цена
Назначение
Скачать каталог

Название продукта

Пластиковый дюбель для крепления изоляции

Описание продукта

полиэтиленовый дюбель

штифт из полиамида, армированный стекловолокном

Технические характеристики

Индекс	Диаметр сверления (мм)	Мин. глубина анкеровки	Упаковка	EAN
КИ — 10х80	10	50	200 шт.	5907527912142
Кл — 10х100	10	50	200 шт.	5907527912159
Кл — 10х120	10	50	200 шт.	5907527912166
Кл — 10х140	10	50	200 шт.	5907527912173
Кл — 10х160	10	50	200 шт.	5907527912180
Кл — 10х180	10	50	200 шт.	5907527912197
Кл — 10х200	10	50	200 шт.	5907527912203
Кл — 10х220	10	50	200 шт.	5907527912210

Назначение продукта

для крепления утеплителя к таким строительным материалам, как: обычный бетон С20/25, полнотелый керамический кирпич 15 класс, керамоблок с отверстиями 15 класс, силикатный блок с отверстиями 15 класс, ячеистый бетон вариант 600
