Кладка кирпичной дымоходной трубы - Еврогиб

В этой статье мы обратим внимание на сложные моменты кладки дымоходной печи из кирпича. Наша продукция (дымники, кожухи) защищает оголовок трубы от разрушения, но надёжно работает только тогда, когда сама труба выложена правильно.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы.

Привычный многим цементно-песчаный раствор не годится для кладки дымоходных труб под кровлей. Он сравнительно легко трескается от перепадов температуры, не пропускает воздух и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина. А вот оголовок трубы (над кровлей) часто выкладывают с помощью цемента и это правильно.

Эффективность трубы зависит от силы тяги, которая, в свою очередь, зависит от высоты дымохода.

Минимальная высота должна составлять 5 м. Чем ближе головка изделия расположена к коньку крыши, тем больше высота дымохода и тем меньше сама головка. Тяга в дымоходе создается потоками воздуха, идущими снизу вверх. Такое движение воздушных масс создает небольшое разрежение, и в стояке конструкции возникает тяга.

Схема кирпичного дымохода и основные термины


Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода – выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:


  1. Красный полнотелый шматочный или керамический кирпич – хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки – 200.
  2. Кирпич розового цвета – недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для кладки менее важных участков.
  3. Темно-коричневый кирпич (пережженный) – оптимальный вариант для кладки фундамента дымохода.
  4. Размер кирпича для обустройства дымохода – 25*12*6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода.

Кладка разных частей конструкции отмечается использованием рабочего раствора отличного по составу:

  • область дымохода выше кровли выкладывается на цементно-песчаную смесь;
  • кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Устройство фундамента дымохода

Отдельный фундамент требуется только для труб, относящихся к группе коренных. Например, фундамент под дымовую трубу котельной.

Фундамент кладётся аналогично фундаменту под печь, теми же способами и с учётом таких же требований.



А собственно монтаж дымовой трубы котельной осуществляется согласно предварительно рассчитанной порядовке.


Кладка печной конструкции

Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:

  1. «Четверик» – в 4 кирпича.
  2. «Пятерик» – в 5 кирпичей.
  3. «Шестерик» – в 6 кирпичей.

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

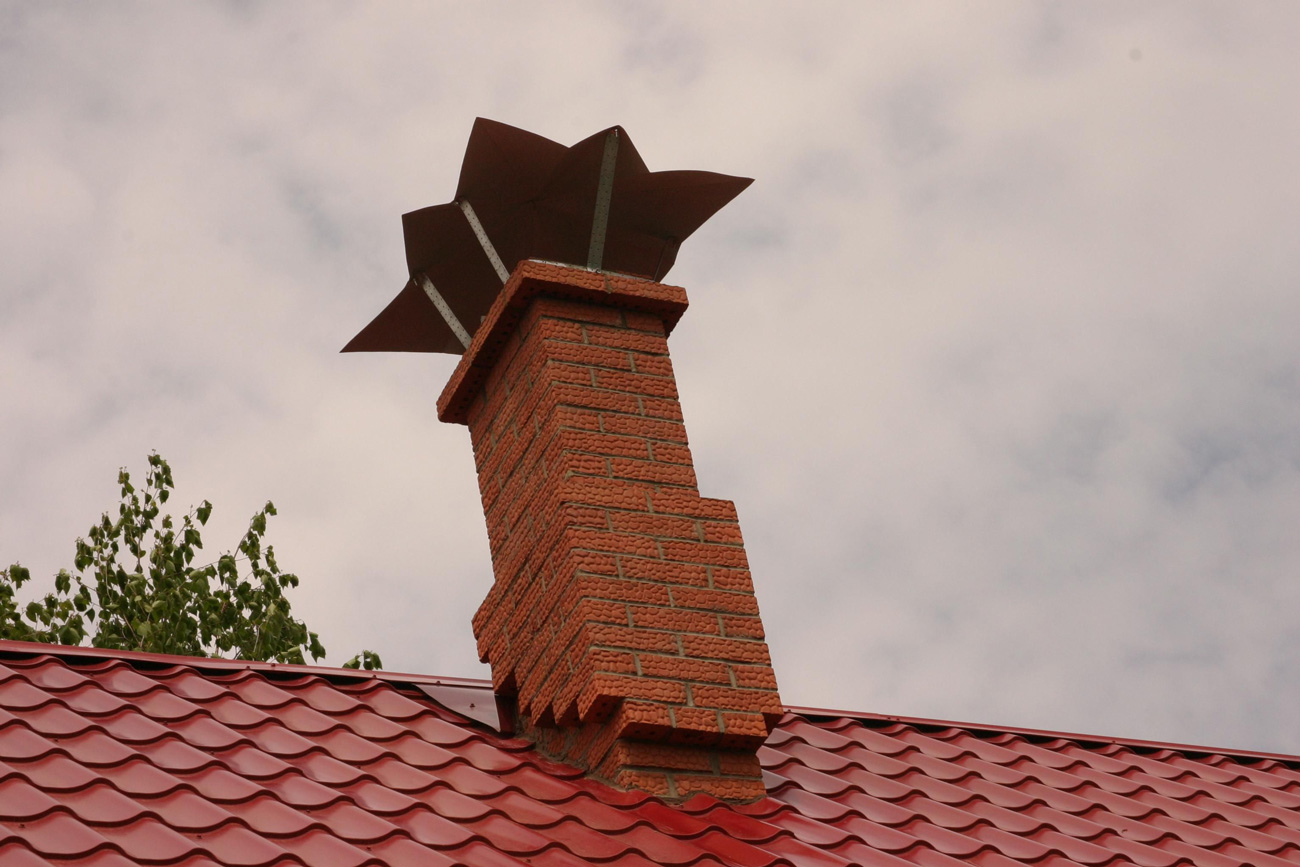

Вывод кирпичного дымохода над крышей

Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.

Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).


Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.

Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.

Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.


Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).

Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.

Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:


Порядовка выдры (вариант):


Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.

Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.

Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами — уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется — этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).




Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру — базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.


Типичные ошибки при возведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

  1. Плохой фундамент или основа
  2. Неподходящий кирпич
  3. Недостаточная высота трубы относительно крыши дома влияет на снижение тяги.
  4. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур – прочность и герметичность дымохода ухудшаются.
  5. Неравномерность внутреннего канала провоцирует появление завихрений – на стенах откладывается сажа/копоть.
  6. Допустимое отклонение по вертикали – 30°С на отрезке 2 м.

Защита оголовка трубы

Со временем кирпичная труба разрушается от перепадов температуры и осадков. Защитить, а иногда и восстановить её помогают наши изделия – дымник и чехол на трубу:

Основные функции дымника на трубу:

  • Защита от попадания в трубу осадков и мусора
  • Защита от птиц (они могут устроить в трубе гнездо)
  • Усиление тяги
  • Защиты дымоходной трубы от разрушения.

К тому же дымник на крыше это просто красиво – составляя с кровлей единое целое, дымник придаёт трубе законченный вид.

Заказать дымник или защитный кожух на трубу можно отправив эскиз на [email protected]

как выложить печную трубу, размер трубы над крышей

Содержание:

Дымоход является одним из важнейших компонентов системы отопления в частном или загородном доме. С его монтажом сумеет справиться даже неопытный человек, но в этом деле необходимо знать определенные нюансы, нормы СНиП, а также возможные ошибки.


Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

  • Относительно небольшие расходы на кладку дымовой трубы из кирпича.
  • Многообразие материалов для изготовления.
  • Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
  • Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
  • Отличная теплопроводность.

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная. Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются неподалеку от котла, автономно. Для соединения их с печью используется специальный патрубок.


Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, которая справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи.

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение. Отличие заключается только в том, что коренная конструкция способа включать в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.


Элементы, входящие в конструкцию дымохода:

  1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см. Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
  2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
  3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
  4. Выдра. Данный элемент дымохода предназначен для гидроизоляции прохода трубы в кровле. Выдра устанавливается над крышей.
  5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: "Какой оголовок трубы дымохода сделать и как его установить"). Данный элемент защищает канал дымохода от попадания внутрь атмосферных осадков. Кроме того, грамотное размещение колпака увеличивает эффективность всей системы.

Требования, выдвигаемые к кирпичному дымоходу

СНиП — специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит учитывать при кладке трубы из кирпича своими руками.

Основные пункты СНиП относительно кирпичных дымоходов:

  1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
  2. Толщину дымохода нужно определять исходя из требований пожарной безопасности. Чаще всего, оптимальный показатель равен 10 см.
  3. Материалы, используемые для кладки кирпичной трубы, должны без проблем переносить воздействие высоких температур.
  4. Между трубой и стеной необходимо сохранять расстояние от 38 см.
  5. Ни в коем случае нельзя забывать о монтаже расширений, они устанавливаются в месте прохода трубы через перекрытия.
  6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина не должна превышать 1 м.
  7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
  8. Для скатной крыши монтируется труба на расстоянии полутора метров от конька, при этом она должна возвышаться над ним не меньше чем на 50 см.
  9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
  10. В ситуациях, когда расстояние от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно условно построить линию под углом 10 градусов к горизонту конька. Место пересечения определит высоту трубы.
  11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше 5 метров.


Правильное размещение дымоходной трубы крайне важно, так как влияет на эффективность всей системы. Необходимо четко следовать указаниям по высоте дымохода. Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

К промышленным кирпичным дымоходам выдвигаются особые требования. Длина трубы должна быть на 25 метров больше высоты любого здания в определенном радиусе.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно предварительно рассчитать количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора. Особое внимание стоит уделить еще выбору материала, ведь от его качества напрямую зависит надежность кладки печной трубы над крышей, а также всей остальной конструкции. И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По форме кирпич нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы — 25x12x6.5 см.


Между собой кирпичи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать. Это позволяет избежать стекания жидкости по трубе внутрь здания. Для реализации данной задачи чаще всего используют выдру — утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали — «фартука».

Демонтаж кирпичной трубы своими руками

Отслужившие свое дымоходы из кирпича не просто плохо обеспечивают вывод продуктов горения, но и представляют угрозу для человеческой жизни. Ведь в любой момент старая конструкция может развалиться. Такие дымоходы необходимо сносить и заменять новыми.

Процедура демонтажа предельно проста. Дымоход разбирается по кирпичу, начинается все сверху, с крыши. Постепенно демонтаж дойдет до основания, до печи. Но стоит понимать, что кирпичи посажены на цементный раствор. Поэтому для разбора кладки потребуются физические усилия. В некоторых случаях конструкция заштукатурена, что осложнит процедуру демонтажа. Читайте также: "Как выполнить демонтаж дымовой трубы – способы и правила безопасности".


Когда внешний участок дымохода снесен, можно переходить к разбору части трубы на чердаке дома. Чтобы избежать возможного обвала штукатурки с потолка, необходимо разместить на трубе специальные штробы.

С выполнением задачи отлично справятся молоток, кувалда или аналогичные инструменты. С их помощью удастся относительно быстро снести дымоход в частном доме.

Монтаж кирпичного дымохода

У многих хозяев частного дома возникает вопрос: «Как выложить печную трубу самостоятельно?». В первую очередь необходимо составить подробный план работ. Схему можно нарисовать самостоятельно либо заказать у квалифицированных людей. Они подберут оптимальное решение для конкретной ситуации. Во втором случае плане нужно внимательно рассмотреть. А уже потом можно переходить к самой кладке трубы из кирпича. Читайте также: "Как построить дымовую кирпичную трубу – пошаговое руководство".


Этапы монтажа кирпичного дымохода:

  1. В первую очередь идет монтаж насадной трубы. Для кладки дымохода применяется метод перевязки. Но предварительно нужно закрепить саму трубу на раствор к печи. Суть данного метода заключается в том, что в каждом ряду идет шаг на полкирпича. Такой подход позволяет достичь лучшего показателя сцепления. Кладка выполняется до того, пока между перекрытием и конструкцией не остается 5-6 свободных рядов.
  2. Теперь уже идет кладка распушки. Тут в обязательном порядке потребуется расширение наружного периметра. Подходящие размеры для внешнего уширения — 59x45 см. В такой ситуации нужно делать внутреннее уширение на 14x27 см. Расширение довольно просто реализовать. Достаточно сдвинуть на краях рядов кирпичи. Примерный размер сдвига — 4 сантиметра.
  3. Во время третьего этапа идет монтаж выдры. Требуется предельно внимательно подойти к выполнению данной задачи, чтобы избежать возможных ошибок. Для укладываемых рядов во время монтажа выдры необходимо создавать отступ наружу на треть. При этом первый ряд поверх расширения должен соответствовать предыдущему.
  4. Необходимо организовать стояк для трубы встык в кровле. Его кладка проводится на чердаке дома. Стояк проводится через крышу, он должен возвышаться над ней на 50-80 сантиметров.
  5. Заключительный этап включает в себя монтаж шейки дымохода. Когда он завершен, на конец шейки необходимо надеть оголовок с колпаком. Он будет защищать конструкцию от попадания атмосферных осадков.


Если следовать всем правилам и брать во внимание советы специалистов, то кладка дымоходной трубы будет выполнена без возникновения осложнений. Такая конструкция прослужит долго.

Изоляция распушки

Выше уже было упомянуто, что стенка распушки монтируется под расширение периметра. Данную конструкцию необходимо дополнительно теплоизолировать, чтобы обеспечить ее надежность и долговечность. Изолировать нужно весь участок трубы, который проходит через крышу.


Чаще всего, теплоизоляционный материал для этих целей изготавливается из асбеста. Но еще есть альтернативные варианты. Изоляцию можно сделать из металлического короба, надетого по периметру трубы. Свободное пространство между ним и трубой обычно заполняют песком либо керамзитом. В качестве теплоизоляции можно еще использовать войлок с глиняной пропиткой. Для этих целей также подойдет минвата. Качественная изоляция достигается в том случае, если ее слой по толщине будет от 10 см.

Частые ошибки при монтаже

В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при монтаже:

  • Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности. Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
  • Несоответствие дымохода стандартам СНиП. Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
  • Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.


Важный совет: необходимо укладывать раствор цемента равномерно в процессе кладки.

Рекомендации от специалистов:

  • Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
  • Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
  • Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.


Дымовая труба кирпичной дровяной печи

Дымовая труба – один из важнейших элементов печи, от правильности выполнения и исправности которой, зависит надежная работа печи, прежде всего в критических режимах (например, растопка), пожаробезопасность всего сооружения. Большая часть печной трубы в основном скрыта от ежедневного пригляда – чердак, как правило, не самое посещаемое помещение, а между тем, она, труба, требует регулярных осмотров и вообще, самого пристального внимания к своей исправности.

Общие положения

А из наших труб идет необычный дым.
Стой! Опасная зона! Работа мозга!..

Кино «Бошетунмай».

Дело в том, что именно дымовая труба создает тягу – подсос воздуха снизу, за счет поднятия горячих газов вверх. И если в самой печи, при ее топке создается небольшое разрежение и любая неплотность, грозит нам только ухудшением КПД агрегата, то в дымовой трубе, давление уже положительное, и чем выше от земли, тем положительнее. Неплотности в теле трубы, уже грозят выбрасыванием наружу горячего газа и искр. Особенно это опасно вблизи деревянных конструкций – в месте прохода перекрытий, элементов кровли.

За время эксплуатации дровяных печей, был накоплен изрядный опыт, освоены несложные конструктивные приемы и мероприятия, позволяющие риск пожара от печи, свести к минимуму. Их следует придерживаться, о печи, как об объекте повышенной опасности, стоит помнить всегда. Что касается дымовых труб – для классических кирпичных дымоходов выработаны вполне безопасные конструкции проходов через перекрытия и кровлю. Кирпичные дымоходы на чердаках, рекомендуется штукатурить и белить – любые трещины на такой поверхности отчетливо видны. Кладку дымоходов следует выполнять с особенной тщательностью, полностью заполняя швы глиняным раствором. Захламление чердачного пространства, в первую очередь вокруг дымовой трубы не допускается. Следует совершать регулярные осмотры дымовой трубы на чердачном пространстве.

Конструктивно, дымовые трубы бывают насадными (поверх печи) и коренными – стоящими отдельно. Последние, существенно удобнее в смысле ремонта. Кроме того – часть печной трубы расположена вне помещения – дымовая труба может быть выполнена в первую очередь, скажем до холодов. Печь или плита, может строиться и позже, в отапливаемом помещении.

Ремонтопригодность печи с насадной трубой, существенно ниже. Несмотря на это, умельцы изловчаются практически полностью ремонтировать печь, приподнимая трубу домкратами. Существует, однако, малоизвестное конструктивное решение, позволяющее существенно повысить ремонтопригодность печи с насадной трубой. Для этого, поверх печи отливается нетолстая армированная бетонная плита, а труба строится поверх нее. При ремонте такой печи, можно одномоментно, практически полностью разбирать один из ее углов или стенок без демонтажа дымовой трубы.

Примыкающие к противопожарному расширению кладки - распушке дымовой трубы, деревянные конструкции перекрытия, рекомендуется отделать тонкой листовой сталью, поверх которой, гвоздиками закрепляется листовой, вымоченный в жидком глиняном растворе, войлок. Это очень хороший индикатор неисправностей в труднодоступном месте – при образовании свища в стенке трубы, войлок начинает тлеть, издавая резкий неприятный запах, легко улавливаемый и опознаваемый, даже в больших помещениях.
Образованные практическим путем, безопасные размеры при строительстве печи, приведены ниже.

Отдельная история – хорошая работа и долговечность дымовой трубы. Здесь также есть несколько правил – высота дымохода должна быть значительной – не менее 5м от колосника, для исключения «ветрового подпора» и как следствие дымления печи, труба должна иметь определенную высоту над кровлей (см. рисунок выше). Внутренняя часть дымовой трубы, должна быть, возможно более гладкой – иногда, внутреннюю часть кирпичной трубы штукатурят или вставляют в нее «обсадную» трубу из керамики или нержавеющей стали. Это существенно упрощает требования к кирпичной кладке трубы, повышает пожарную безопасность. Сечение канала дымохода такой трубы, в крайнем случае, можно несколько уменьшить – за счет гладкости стенок, сопротивление газовому потоку не увеличится.

Дымовая труба теплоемкой отопительной печи должна быть «теплой» - кирпичная кладка, при грамотном проектировании печи (достаточно высокая температура на входе в трубу) этому требованию удовлетворяет. Труба, выполненная из более теплопроводящих материалов должна быть утеплена негорючим материалом с низкой теплопроводностью. В противном случае, в ней, в трубе, конденсируется влага и креозот, и то и другое стекает в печь, разрушает кладку, служит причиной неприятного запаха в помещении.

Еще одна важная забота при выполнении печной трубы – обеспечить плотную заделку кровли вокруг нее, не позволяющую осадкам проникать внутрь чердачного помещения. При выполнении трубы кирпичной кладкой, существуют надежные, испытанные временем конструкции, объединяющие противопожарное расширение кладки (распушку) и косой карниз на трубе поверх кровли, под который заводят сформованные уплотнительные элементы из металлического листа. Элемент называется выдрой.

О проходе дымовой трубы через балки и стропила, следует позаботиться еще на этапе размещения печи в доме, при этом, лучше всего дымовую трубу разместить рядом с коньком крыши, это облегчит заделку кровли под выдру, уменьшит высоту трубы над кровлей (основная ее часть будет под крышей, что положительно скажется на долговечности конструкции), наконец, вид дома с такой печной трубой, наиболее эстетичен.

В последнее время нашли применение весьма удобные металлические утепленные дымоходы. Внутренняя их часть выполнена из нержавеющей стали, внешний кожух, может быть как нержавеющей стали, так и из более дешевой – оцинкованной. Пространство между трубой и кожухом, заполнено негорючей теплоизоляцией. Дымоходы отвечают помянутым выше требованиям и монтируются из готовых элементов, вроде конструктора. В ассортименте имеются элементы аналогичные распушке и выдре, элементы для присоединения к печной конструкции.

Постановка задачи

Для нашей печи-стенки, дымоход решили сделать комбинированным – под крышей классический кирпичный, вывод же за кровлю – двумя кусками двухслойной металлической «сэндвич»-трубы. Сделать трубу канонически - выложить ее полностью из кирпича, мы не успели до осенних дождей, кроме того, наружная, выше кровли, часть кирпичной трубы имеет довольно сложную конструкцию и выкладывается на цементном растворе, а нам, вероятно, придется позже, подключать к существующему дымоходу еще одну – банную печь.

Порядовки дымохода

Наш дымоход – самый маленький из благородного семейства печных кирпичных труб – в сечении, всего половинка кирпича- 13х13см. Порядовки его самого и распушки с выдрой ниже.

Что было использовано в работе

Инструменты.
Главный инструмент печника – специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным и обычным абразивным диском, тяжелая резиновая киянка. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт. Для попутных плотницких работ, весьма удобна электрическая цепная пила. Для приготовления глиняно-песчаной смеси, удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска. Для работы «наверху» следует заранее позаботиться о лестницах, страховочных веревках, пригодится страховочный пояс.

Материалы.
Понятно кирпич, в данном случае обычный - глиняный, в нужном количестве. Глина, песок. Базальтовый картон. Два «сустава» фабричного стального утепленного «сэндвич»-дымохода соответствующего сечения, «зонтик» к нему, переходная деталь, для состыковки с кирпичной кладкой. Сопутствующие мелочи.

К делу.

Полная распушка нашей трубы, к сожалению, не поместилась – балки потолка установлены слишком часто и каждая в своем гнезде – не раздвинуть. Придется обворачивать место прохода через перекрытие, в несколько слоев базальтовым матом.

Второй мансардный этаж, высота кирпичной части трубы выбрана такой, чтобы два стандартных куска «сэндвич»-дымохода, в сочлененном состоянии, обеспечивали искомые 500мм над коньком крыши. В галёрке видны сами части металлического дымохода.

На стальной переходной детали, мы нарисовали спиртовым фломастером внешний периметр нашей трубы, разделили его на восемь частей. Эти точки, следует перенести на кровлю.
Мы пользовались отвесом, перенесенные точки соединили плавной линией, начертили примерные линии реза. Задача была - сделать выпуск наружу максимально плотным, с лепестками наружу. При помощи этих лепестков, подручных средств и малого печного загиба, мы планировали загерметизировать кровлю в месте прохода железки. Поскольку металлическая часть дымохода, весьма вероятно будет заменяться полноценной печной кладкой – тратится на дополнительную временную, притом довольно дорогую деталь, посчитали излишним. В конце концов, эластичная кровельная манжета очень просто устанавливаются в любой момент.

При выпиливании проема столкнулись с неожиданной трудностью – освещение снаружи, даже в сумрачный пасмурный день существенно выше внутреннего – пропилив малую часть, из за контрастного освещения абсолютно перестали видеть разметку. Работали с налобным фонариком, потом плюнули и притащили мощный светодиодный прожектор. С ним, проблема исчезла.

Вопреки опасениям, искрами ничуть не поплавило синтетическую пароизоляцию, даже особенных следов не осталось.

Экзаменуемые разделились на сообразительных и сильных…

Из бородатого анекдота.

Собрав трубу, установили ее на место, встала весьма плотно – не зря столько возились с разметкой.

Для невеликих высотных работ, не стали делать специальную крышную лестницу – наклон кровли небольшой, в нескользящей обуви вполне можно было ходить и без нее, только оснастили Мишу доброй веревочной страховкой, за нее же он и придерживался, добираясь до конька.

Поверх переходного металлического элемента выпилили и положили еще два ряда кирпичей. Щель между кирпичной кладкой и трубой уплотнили полоской базальтового мата – чтобы мусора не насыпалось.

В этот день пошел дождь, и остатки работ были вынуждены отложить до более сухого времени. Когда на крыше подсохло, Миша заделал щель в кровле битумным герметиком с широким алюминиевым скотчем.
Второй этаж в этом году будет законсервирован – зимовать будут внизу, около печки. Утепления под кровлей, соответственно, в ближайшее время не будет – место заделки на виду. Как говорят врачи, - понаблюдаем.

После окончания работ.

Наша печь закончена, с момента окончания работ прошла неделя, можно сушить, мелкими и частыми протопками. Вначале это небольшой шалашик на колоснике из лучинок в палец толщиной. День ото дня, количество топлива постепенно увеличивается. Задвижка дымовой трубы должна быть постоянно открыта. Сушку выполняют до полного высыхания внешней поверхности печи. Часто рекомендуют также ориентироваться на капельки сконденсировавшейся воды на металлических задвижках.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Кирпичные дымовые трубы( расчет,порядовки, роза ветров) – КЛАДКА ПЕЧЕЙ

Очень часто заказывая кладку печи у мастера покупатель не серьезно относиться к фундаменту под печь и дымовой трубе, считая их простейшими элементами которые он и сам лехко сделает. На деле не все так просто кладка печной дымовой трубы требует определенного набора знаний, без которых нормальной работы печи ему не видать. В этой статье мы постараемся подробно разобрать все интересующие нас моменты, такие как высота трубы относительно конька, кладка распушки и выдры, выбор сечения трубы и многое другое.

osnovaremonta.ru

Итак основной задачей дымовой трубы являеться создание стабильной и достаточной тяги дымовых газов от работающей печи, недопускающей задымления помещений(обратной тяги).  Основным ее показателем являеться высота и площадь дымового канала. Так для расчета сечения трубы у камина мы пользуемся “Шведской формулой“, для слабых печей мощностью до 3,5 Квт используем дымовой канал в пол кирпича(130х130 мм) , для боее мощных печей в 1 кирпич (130х250мм) , при кладке больших “Русских печей” в два кирпича (250х250 мм)-данные размеры приведены для труб средней длины около 4-5 метров.


Обычно печная труба состоит из 12-13 элементов из которых наиболее сложными и важными являються распушка и выдра.

osnovaremonta.ru

Кладка трубы на всем протижении выкладываеться с одинаковым сечением дымового канала, внутреняя поверхность канала должна быть максимально кладкой, без соплей и сколов, швы кладки заполняються без пустот. Я рекомендую всю часть трубы начиная от чердачного помещения до колпака вести на цементно-песчаном растворе . В местах соприкосновения распушки с чердачным перекрытием необходимо проложить огнестойкую разделку например из асбеста.

Порядовка выдры и распушки дымовой трубы сечением 270х140 мм

В целом клддка кирпичных труб не требует отдельных порядовок и кладеться везде примерно одинаково с соблюдением общих принципов .

osnovaremonta.ru

Как видно на схеме при кладке распушки мы добовляем на каждом ряду по 4 см кладки, при этом диаметр дымового канала на всем протяжении имеет одинаковй размер 140х270 мм.

Роза ветров и обратная тяга

При выборе длины дымовой трубы не стоит забывать об направлении ветра в области крыши, и для ее расчета использовать простую формулу приведенную ниже на рисунке.

osnovaremonta.ru

Данная формула достаточна условна и дает нам основной вывод что верхний край трубы находящийся не дальше полутора метров от конька должен быть не ниже тово самого конька, требование это являеться обязательным и пересмотру не подлежит.

Защита выдры трубы от снега и воды.

Это серьезная достаточно серьезная проблема и на 100% редко бывает осуществима. Для ее защиты чаще всего используют кровельное железо  и герметики как показано на фотографии ниже, но при особенно снежных зимах когда высота снежного покрова достигает 50-70 см , а так же при тепловом расширении метала при смене погоды, частичного намокания массива кирпичной трубы не избежать.

osnovaremonta.ru

Помимо всего сказоного хотелось бы напомнить читателю что при температуре дымовых газов на выходе из трубы ниже 90% цельсия (чаще всего встречаюющегося при отоплении дома газом) происходит частичная конденсации паров содержащихся в продуктах сгорания. Что в свою очередь вызывает медленное разрушение кладки, в таких случаях рекомендуеться весь массив трубы защищать кровельным железом, чаще всего тем же из которого сделана сама крыша.

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода — процесс такой же серьезный, как и строительство самой печи.

Дымоходы из кирпича своими руками

Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяин обезопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах — лучше не начинать.

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

  • Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

  • Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

  • Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
  • Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
  • Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
  • Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
  • Шейка трубы возвышается сразу же над выдрой.
  • Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
  • Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать — это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов. Схему можно выбрать одну из многих — лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

При монтаже надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а затем начинается непосредственное возведение дымоходного канала. На данной схеме представлено два варианта кладки дымохода: квадратной и прямоугольной формы.

  • По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпичи укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по этой схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

  • На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича. Чтобы идеально подогнать штучный материал, придется воспользоваться разделением цельного кирпича на две или три части вдоль или поперек.

… а это — ее порядовка

При всем этом нужно помнить, что канал дымохода должен сохранять первоначальное сечение, так как смысл утолщения его стенок – это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

  • Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
  • Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
  • Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну треть.

Порядовка выдры

  • Первый ряд кладут такого же размера, как последний ряд распушки.
  • Со второго ряда начинают выкладывать первую ступеньку, и идет расширение дымохода во внешнюю сторону.
  • Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения кладки выдры, выкладывается шейка трубы, которая выводится по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение трубы и конька крыши

Если же она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к коньку. Эти параметры должны строго соблюдаться, так как они обеспечивают безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию. Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения кладки шапки, можно устанавливать зонтик и приступать к гидроизоляции прохода трубы через кровлю.

Примерная схема гидроизоляции дымохода

Гидроизоляция — это очень важный момент в устройстве дымохода, и от нее зависят долговечность и эффективность его работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформляется «фартуком», который делается из пристенного профиля или из специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этого планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

  • При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
  • Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
  • Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
  • Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

Кладка дымохода — весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход – это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основной его задачей является отвод продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича – недорогого и надежного материала, обладающего необходимой прочностью и стойкостью как к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

  • Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
  • Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

    Выбор высоты дымохода в зависимости от расстояния до конька

  • Толщина стенок. В жилых домах она не может быть меньше 10 см.
  • Внутреннее сечение. Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формой ее внутреннего сечения считается круг. Однако выложить такую поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости кладки являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется выполнять обработку внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство канала вывода дыма необходимо делать с особой тщательностью – от постоянных перепадов температур штукатурка может осыпаться.

Размеры дымохода зависят от габаритов строения – слишком большая труба на маленьком доме будет выглядеть довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм. Такая конструкция получится, если каждый ряд сложить из пяти кирпичей. Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности кладки дымохода

Кладка дымохода начинается непосредственно с верхней части печи, для этого на ее поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

  • Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно делать проверку вертикальности конструкции;
  • Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части цемента на одну часть извести и пять частей песка;
  • Оптимальная толщина раствора – 5-10 мм. Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
  • Очень важно обеспечить качественную заделку швов, для того чтобы полностью устранить возможность попадание искр из внутреннего пространства трубы на горючие поверхности;
  • Рекомендуется использовать только целые кирпичи. При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствора между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает наличие всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

  • Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями – их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича – 250 х 120 х 65 мм;
  • Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество раствора напрямую зависит от размера зерен песка – чем они меньше, тем тоньше получится шов. Вода должна быть максимально чистой и мягкой, а глина – такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию места стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет использоваться для отделки – чаще всего применяется специальная схема, когда оцинкованное железо вставляется в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

Правильный учет всех вышеперечисленных требований и особенностей позволит довольно просто сложить хороший дымоход для большинства печей. И все же довольно часто приходится встречаться с ситуациями, когда печные работы выполняются неправильно.

К числу наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимой тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо избегать. Для печей и каминов этот показатель не должен превышать 30° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть – соорудить прямую трубу до выхода из крыши. Однако надо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

Дымоход из кирпича – устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Содержание статьи

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

Конструкция канала дымоудаления из кирпича

  • Насадная труба. Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
  • Распушка. Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
  • Стояк. Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
  • Выдра. Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
  • Шейка. Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
  • Оголовок. Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

  1. Ровность цвета. Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
  2. Целостность. Прочность – основной критерий выбора материала для строительства дымохода. Если на поверхности кирпича обнаруживаются трещины, сколы, то скорее всего он изготовлен без соблюдения технологии из низкокачественного сырья.

    Полнотелый красный кирпич для дымохода

  3. Соответствие размеров. При осмотре следует измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
  4. Правильная геометрия. Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.

    Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

  1. Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания рассчитывают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления.
  2. После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
  3. За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной. Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.

    Схема кладки распушки дымоходной трубы

    Стояк дымоходной трубы

  4. Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
  5. После того, как стояк на 1-2 ряда превышает крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя. Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.

    Формирование выдры канала дымоудаления

  6. Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.

    Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Схема кладки дымоходной трубы камина

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

  • Неподходящий материал. По незнанию или с целью сэкономить, домовладельцы, строящие дымоход своими руками, используют пустотелый, силикатный, вторично использованный кирпич. Использование дымохода из таких материалов небезопасно.
  • Изменение размера канала. Из-за изменения размера канала уменьшается сила тяги дымохода, происходит оседание сажи и образование заторов внутри трубы.
  • Недостаточная длина шейки трубы. Из-за этой ошибки снижается сила тяги в топке, для устранения этой проблемы достаточно увеличить высоту дымохода до рекомендованной.
  • Неправильная форма канала. Лучшая форма канала дымоудаления – круг или овал, работая с кирпичом, добиться такой геометрии очень сложно. Поэтому кирпичной трубе придают прямоугольную или квадратную форму. Если внутренняя поверхность будет иметь большое количество углов, ступенек, на них осядет сажа.

    Строительство дымохода из кирпича

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

как выложить печную трубу, размер трубы над крышей

Содержание:

Дымоход является одним из важнейших компонентов системы отопления в частном или загородном доме. С его монтажом сумеет справиться даже неопытный человек, но в этом деле необходимо знать нюансы, нормы СНиП, а также возможные ошибки.


Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход.Он для вывода продуктов горения наружу предназначена. Сейчас существует набор конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

  • Относительно небольшие расходы на кладку дымовой трубы из кирпича.
  • Многообразие материалов для изготовления.
  • Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
  • Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они становятся украшением дома. Для их декорирования чаще всего используется керамический материал.
  • Отличная теплопроводность.

Разновидности кирпичных дымовых труб

Существует 2 разновидности кирпичных труб: коренная и насадная.Они используются для разных печей.

Насадной вид конструкции напрямую подключаются к печи, являясь ее продолжением. Коренные трубы размещаются от котла, автономно. Для соединения их с использованием используется специальный патрубок.


Коренная конструкция лучше всего подходит к чугунным изделиям в отопительной системе. Помимо того, несколько печей можно объединить в один коренной дымоход. В такой ситуации нужно грамотно определить диаметр трубы, справится с нагрузкой по выводу продуктов сгорания.

Рекомендация: иногда при установке коренной конструкции и ее подключении специальным патрубком к печи, требуется монтаж внутри дымохода трубы из металла. Кирпичный дымоход необходимо строить согласно всем строительным нормам.

Насадная труба напрямую исходит из котла и проходит через крышу. Она подходит для подключения только к одной печи.

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение.Отличие заключается только в том, что коренная конструкция новый способ в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.


Элементы, входящие в конструкцию дымохода:

  1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см.Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
  2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
  3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
  4. Выдра. Данный элемент дымохода для гидроизоляции прохода трубы в кровле.Выдра устанавливается над крышей.
  5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: "Какой оголовок трубы дымохода сделать и как его установить"). Данный элемент защищает канал дымохода от попадания атмосферных атмосфер. Кроме того, грамотное размещение колпака эффективности всей системы.

Требования, выдвигаемые к кирпичному дымоходу

СНиП - специальный документ, регламентирующий строительные нормы при возведении объектов. В него включены и отопительные системы в частных домах. Эти нормы стоит при кладке трубы из кирпича своими руками.

Основные области СНиП относительно кирпичных дымоходов:

  1. В дымоходе не допускаются перепады внутреннего диаметра, стенки должны быть ровными.
  2. Толщину дымохода нужно основываться на требованиях пожарной безопасности. Чаще всего, лучше показатель равен 10 см.
  3. Материалы, используемые для установки кирпичной трубы, без проблем переносить воздействие температур.
  4. Между трубой и стеной необходимо расстояние от 38 см.
  5. Ни в коем случае нельзя забывать о стенже расширений, они устанавливаются в месте прохода трубы через перекрытия.
  6. Допускается отвод продуктов горения в вертикальном положении. Но в некоторых ситуациях невозможно построить дымоход без горизонтальных участков. В таком случае их длина должна быть не 1 м.
  7. Для плоских крыш необходимо делать наружный участок дымохода в 1 метр.
  8. Для скатной крыши монтируется труба на расстоянии полутора от конька, при этом она должна возвышаться над ним не меньше чем на 50 см.
  9. Если труба находится на 3-метровом удалении от конька скатной крыши, то по высоте они будут вровень.
  10. В ситуациях, когда от конька крыши до дымоходной трубы больше 3 метров, необходимы специальные расчеты высоты внешнего участка. Нужно построить линию под углом 10 градусов горизонту конька.Место пересечения определит высоту трубы.
  11. Для котельных систем на газовом топливе необходимо монтировать трубу таким образом, чтобы она возвышалась над крышей не меньше на 5 метров.


Правильное размещение дымоходной трубы важно, так как влияет на эффективность всей системы. Необходимо четко соблюдать указания по высоте дымохода. Длина трубы высчитывается по-разному, зависит от ряда показателей. В каждом отдельном случае ее наружный участок может различаться по высоте.

К промышленным кирпичным дымоходам выдвигаются особые требования. Длина трубы должна быть на 25 метров больше высоты здания любого в определенном радиусе.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно ввести количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора. Особое внимание стоит уделить еще выбору материала, от его качества напрямую зависит надежность установки печной трубы над крышей, а также всей остальной конструкции.И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По кирпичу нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы - 25x12x6.5 см.


Между собойи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать. Это позволяет избежать стекания жидкости по трубе здания внутрь. Для данной реализации чаще всего используют выдру - утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали - «фартука».

Демонтаж кирпичной трубы своими руками

Отслужившие дымоходы из кирпича не просто плохо обеспечивают продукты горения, но и отрицательно вызывают возвращение жизни. Ведь в любой момент старая конструкция может развалиться. Такие дымоходы необходимо сносить и заменять новыми.

Процедура демонтажа предельно проста. Дымоход разбирается по кирпичу, начинается все сверху, с крыши. Постепенно демонтаж дойдет до основания, до печи.Но стоит понимать, что кирпичи посажены на цементный раствор. Поэтому для разбора кладки потребуются физические усилия. В некоторых случаях конструкция заштукатурена, что осложнит демонтажа. Читайте также: «Как выполнить демонтаж дымовой трубы - способы и правила безопасности».


Когда внешний участок дымохода снесен, можно переходить к разбору части трубы на чердаке дома. Чтобы избежать возможного обвала штукатурки с потолка, необходимо link на трубе специальные штробы.

С выполнением задачи отлично справятся молоток, кувалда или аналогичные инструменты. С их помощью удастся относительно быстро снести дымоход в частном доме.

Монтаж кирпичного дымохода

У многих хозяев частного дома вопрос: «Как выложить печную трубу самостоятельно?». В первую очередь необходимо составить подробный план работ. Схему можно нарисовать самостоятельно либо заказать у квалифицированных людей.Они подберут оптимальное решение для конкретной ситуации. Во втором случае нужно внимательно рассмотреть. А уже потом можно переходить к самой кладке трубы из кирпича. Читайте также: "Как построить дымовую кирпичную трубу - пошаговое руководство".


Этапы монтажа кирпичного дымохода:

  1. В первую очередь идет монтаж насадной трубы. Для установки дымохода метод перевязки. Но нужно закрепить саму трубу на раствор к печи.Суть данного метода заключается в том, что в каждом ряду идет шаг на полкирпича. Такой подход позволяет достичь лучшего показателя сцепления. Кладка выполняется до того, пока между перекрытием и конструкцией не остается 5-6 свободных рядов.
  2. Теперь уже идет кладка распушки. Тут в обязательном порядке потребуется расширение наружного периметра. Подходящие размеры для внешнего уширения - 59x45 см. В такой ситуации нужно делать внутреннее уширение на 14x27 см. Расширение довольно просто реализовать.Достаточно сдвинуть на краях рядов кирпичи. Примерный размер сдвига - 4 сантиметра.
  3. Во время третьего этапа идет монтаж выдры. Требуется предельно внимательно подойти к выполнению данной задачи, чтобы избежать ошибок. Для укладываемых рядов во время монтажа выдры необходимо создать отступу на третье. При этом первый ряд следов должен соответствовать предыдущему.
  4. Необходимо организовать стояк для трубы встык в кровле. Его кладка проводится на чердаке дома.Стояк проводится через крышу, он должен возвышаться над ней на 50-80 сантиметров.
  5. Заключительный этап включает в себя монтаж шейки дымохода. Когда он завершен, на конец шейки необходимо надеть оголовок с колпаком. Он будет защищать конструкцию от попадания атмосферных осадков.


Если следовать всем правилам и брать во внимание советы специалистов, то кладка дымоходной трубы будет без осложнений.Такая конструкция прослужит долго.

Изоляция распушки

Выше уже было показано, что стенка распушки монтируется под расширение периметра. Данную конструкцию дополнительно теплоизолировать, чтобы обеспечить ее надежность и долговечность. Изолировать нужно весь участок трубы, который проходит через крышу.


Чаще всего, теплоизоляционный материал для этих целей изготавливается из асбеста.Но еще есть альтернативные варианты. Изоляцию можно сделать из металлического короба, надетого по периметру трубы. Свободное пространство между ним и трубой обычно заполняют песком либо керамзитом. В качестве теплоизоляции можно еще использовать войлок с глиняной пропиткой. Для этих целей также подойдет минвата. Качественная изоляция достигается в том случае, если ее слой по толщине будет от 10 см.

Частые ошибки при наставнике

В вышеописанном тексте были расписаны важные советы, следование которым поможет в кирпичном дымохода собственными руками.Поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при установкеже:

  • Наиболее распространенная проблема - недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективность. Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
  • Несоответствие дымохода стандарта СНиП.Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
  • Еще одна частая ошибка - использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.


Важный совет: необходимо укладывать раствор цемента равномерно в процессе кладки.

Рекомендации от специалистов:

  • Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода одна инстанция половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
  • Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на срок службы конструкции. Оптимальная толщина - 4-5 миллиметров.
  • Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На оседает сажа и другие продукты сгорания. Больше всего загрязнения конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнутся.


Дымовая труба кирпичной дровяной печи

Дымовая труба - один из важнейших элементов печи, от правильного выполнения и исправности которой, зависит надежная работа печи, прежде всего в критических режимах (например, растопка), пожаробезопасность всего сооружения.Большая часть печной трубы в основном скрыта от ежедневного пригляда - чердак, как правило, не самое посещаемое помещение, между тем, она, труба, требует регулярных осмотров и вообще самого пристального внимания к своей исправности.

Общие положения

А из наших труб идет необычный дым.
Стой! Опасная зона! Работа мозга! ..

Кино «Бошетунмай».

Дело в том, что именно дымовая труба снизу - подсос воздуха снизу.И если в самой печи, при ее топке создается небольшое разрежение и любая неплотность, грозит нам плохое давление КПД агрегата, давление уже положительное, и чем выше от земли, тем положительнее. Неплотности в теле трубы, уже грозят выбрасыванием наружу горячего газа и искр. Особенно это опасно вблизи деревянных конструкций - в месте прохода перекрытий, элементов кровли.

За время эксплуатации дровяных печей, был накоплен изрядный опыт, освоены несложные конструктивные приемы и мероприятия, позволяющие риск пожара от печи, свести к минимуму.Их следует придерживаться, о печи, как об объекте повышенной опасности, стоит всегда. Что касается дымовых труб - для классических кирпичных конструкций выработаны вполне безопасные конструкции проходов через перекрытия и кровлю. Кирпичные дымоходы на чердаках, рекомендуется штукатурить и белить - любые трещины на такой поверхности отчетливо видны. Кладку дымоходов следует выполнять с особенной тщательностью, полностью заполняя швы глиняным стандартным. Захламление чердачного пространства, в очередь вокруг дымовой трубы не разрешено.Следует совершать регулярные осмотры дымовой трубы на чердачном пространстве.

Конструктивно, дымовые трубы бывают насадными (поверх печи) и коренными - стоящими отдельно. Последнее, самое удобнее в смысле ремонта. Кроме того - часть печной трубы вне помещения - дымовая труба может быть выполнена в первую очередь, скажем до холодов. Печь или плита, может строиться и позже, в отапливаемом помещении.

Ремонтопригодность печи с насадной трубой, нижнее.Несмотря на это, умельцы изловчаются практически ремонтировать печь, приподнимая трубу домкратами. Существует, однако, малоизвестное конструктивное решение, позволяющее низко повысить ремонтопригодность с насадной трубой. Для этого, поверх печи отливается нетолстая армированная бетонная плита, а труба строится поверх нее . При ремонте такая печь, можно одномоментно, практически полностью разбирать один из ее углов или стенок без демонтажа дымовой трубы.

Примыкающие к противопожарному расширению кладки - распушку дымовой, деревянные конструкции перекрытия, трубы рекомендуется отделать тонкой листовой сталью, поверх которой, гвоздиками закрепляется листовой, вымоченный в жидком глиняном растворе, войлок.Это очень хороший индикатор неисправностей в труднодоступном месте - при образовании свища в стенке трубы, войлок начинает тлеть, издавая резкий неприятный запах, легко улавливаемый и опознаваемый, даже в больших помещениях.
Образованные практическим путем, безопасные размеры при строительстве печи, приведены ниже.

Отдельная история - хорошая работа и долговечность дымовой трубы. Здесь также есть несколько правил - высота дымохода должна быть не менее 5м от колосника, для исключения «ветрового подпора» и как следствие дымления, труба должна иметь определенную высоту над кровлей (см. рисунок выше). Внутренняя часть дымовой трубы, возможно, более гладкой - иногда, внутренняя часть кирпичной трубы, штукатурят или вставляют в нее «обсадную» трубу из керамики или нержавеющей стали. Это упрощает требования к кирпичной кладке трубы, повышает пожарную безопасность. Сечение канала дымохода такой трубы, в крайнем случае, можно несколько уменьшить - за счет гладкости стенок, сопротивление газовому потоку не увеличится.

Дымовая труба теплоемкой отопительной печи должна быть «теплой» - кирпичная кладка, при грамотном проектировании печи (достаточно высокая температура на входе в трубу) требованию удовлетворяет.Труба, выполненная из более теплопроводящих материалов должна быть утеплена негорючим с низкой теплопроводностью. В противном случае, в ней, в трубе, конденсируется влага и влага, разрушает кладку, служит источником неприятного запаха в помещении.

Еще одна важная забота при выполнении печной трубы - обеспечить плотную заделку кровли вокруг нее, не позволяющую проникнуть внутрь чердачного помещения. При выполнении трубы кирпичной кладкой существуют надежные, испытанные временем конструкции, объединяющие противопожарное расширение кладки (распушку) и косой карниз на трубе поверх кровли, под который заводят сформованные уплотнительные элементы из металлического листа.Элемент называется выдрой.

О проходе дымовой трубы через балки и стропила, следует позаботиться еще на этапе размещения печи в этом доме, при этом лучше всего дымовую трубу link рядом с коньком крыши, это облегчит заделку кровли под выдру, уменьшит высоту трубы над кровлей (основная ее часть будет под крышей, что положительно скажется на долговечности конструкции), наконец, вид дома с такой печной трубой, наиболее эстетичен.

В последнее время применения весьма удобные металлические утепленные дымоходы.Внутренняя их часть выполнена из нержавеющей стали, внешний кожух, может быть как нержавеющая сталь, так и из более дешевой - оцинкованной. Пространство между трубой и кожухом, заполнено негорючей теплоизоляцией. Дымоходы соответствуют помянутым выше требованиям и монтируются из готовых элементов, вроде конструктора. В ассортименте имеются элементы аналогичные распушке и выдре, элементы для присоединения к печной конструкции.

Постановка задачи

Для нашей печи-стенки дымоход решил сделать комбинированным - под крышей классической кирпичной, вывод же за кровлю - двумя кусками двухслойной металлической «сэндвич» -трубы.Сделать трубу канонически - выложить ее из кирпича, мы не успели до осенних дождей, кроме того, наружная, выше кровли, часть кирпичной трубы имеет довольно сложную конструкцию и выкладывается на цементном растворе, а нам, вероятно, придется позже, подключить к существующему дымоходу еще одну - банную печь.

Порядовки дымохода

Наш дымоход - самый маленький из благородного семейства печных кирпичных труб - в сечении, всего половинка кирпича- 13х13см.Порядовки его самого и распушки с выдрой ниже.

Что было использовано в работе

Инструменты.
Главный инструмент печника - специальный мастерок или кельма. Удобнее маленький и узкий. Непременно отрезная машинка (болгарка) с алмазным и обычным абразивным диском, тяжелая резиновая киянка. Защитный прозрачный щиток или очки, наушники. Набор обычного слесарного инструмента, разметочный инструмент, уровень, лучше коротенький и длинный. Веревочки. Пригодился шуруповерт.Для попутных плотницких работ, весьма удобна электрическая цепная пила. Для приготовления глиняно-песчаной смеси удобно пользоваться мощной низкооборотистой дрелью с насадкой-мешалкой. Емкости для вымачивания кирпича, материалов, воды, замачивания глины. Большое сито для просеивания песка и протирания-процеживания глины. Не повредит хороший удлинитель с парой розеток и лампа-переноска. Для работы «наверху» следует заранее позаботиться о лестницах, страховочных веревках, пригодится страховочный пояс.

Материалы.
Понятно кирпич, в данном обычном - глиняный, в нужном количестве. Глина, песок. Базальтовый картон. Два «зонтик» к нему, переходная деталь, для состыковки с кирпичной кладкой, фабричного стального утепленного «сэндвич» -дымохода соответствующего сечения, «зонтик» к нему. Сопутствующие мелочи.

К делу.

Полная распушка нашей трубы, к сожалению, не поместилась - балки потолка установлены слишком часто и в каждом гнезде - не раздвинуть.Придется обворачивать место прохода через перекрытие, в несколько слоев базальтовым матом.

Второй мансардный этаж, высота кирпичной части трубы выбрана такой, чтобы два стандартных куска «сэндвич» -дымохода, в сочлененном состоянии, обеспечли искомые 500мм над коньком крыши. В галёрке видны сами части металлического дымохода.

На стальной переходной детали, мы нарисовали спиртовым фломастером внешний периметр нашей трубы, разделили его на восемь частей. Эти точки, следует перенести на кровлю.
Мы пользовались отвесом, перенесенные точки соединили плавной линией, начертили примерные линии реза. Задача была - сделать выпуск наружу максимально плотным, с лепестками наружу. При помощи этих лепестков, подручных средств и малого печного загиба, мы планировали загерметизировать кровлю в месте прохода железки. Металлическая металлическая часть дымохода, весьма вероятно будет заменяться полноценной печной кладкой - тратится на дополнительную временную, притом довольно дорогую деталь, посчитали излишним.В конце концов, эластичная кровельная манжета очень просто устанавливается в любой момент.

При выпиливании проема столкнулись с неожиданной трудностью - освещение снаружи, даже в сумрачный пасмурный день выше - пропилив малую часть, из за контрастного освещения абсолютно перестали видеть разметку. Работали с налобным фонариком, потом плюнули и притащили мощный светодиодный прожектор. С ним, проблема исчезла.

Не осталось никаких следов искусственной пароизоляции.

Экзаменуемые разделились на сообразительных и сильных…

Из бородатого анекдота.

Собрав трубу, установили ее на место, встала весьма плотно - не зря столько возились с разметкой.

Для невеликих высотных работ, не стали делать специальную крышную лестницу - наклон кровли небольшой, в нескользящей обуви вполне можно было ходить и без нее, только оснастили Мишу доброй веревочной страховкой, за нее же он и придерживался, добираясь до конька.

Поверх переходного металлического элемента выпилили и положили еще два ряда кирпичей. Щель между кирпичной кладкой и трубой уплотнили полоской базальтового мата - чтобы мусора не насыпалось.

В этот день пошел дождь, и остатки работ были вынуждены отложить до более сухого времени. Когда на крыше подсохло, Миша заделал щель в кровле битумным герметиком с широким алюминиевым скотчем.
Второй этаж в этом году будет законсервирован - зимовать будут внизу, около печки. Утепления под кровлей, соответственно, в ближайшее время не будет - место заделки на виду.Как говорят врачи, - понаблюдаем.

После окончания работ.

Наша печь закончена, с момента окончания работ прошла неделя, можно сушить, мелкими и частыми протопками. Вначале это шалашик на небольшой колоснике из лучинок в толщину. День ото дня, количество топлива постепенно увеличивается. Задвижка дымовой трубы должна быть постоянно открыта. Сушку выполняет до полного высыхания поверхности печи. Часто рекомендуют также ориентироваться на капельки сконденсировавшейся воды на металлических задвижках.

Становитесь автором сайта, публикуйте собственные статьи, описание самоделок с оплатой за текст. Подробнее здесь.

Кирпичные дымовые трубы (расчет, порядовки, роза ветров) - КЛАДКА ПЕЧЕЙ

Очень часто заказывая кладку печи у мастера покупателя серьезно относиться к фундаменту под печь и дымовой трубе, считая их простейшими элементами, которые он и сам лехко сделает. На деле не все так просто кладка печной трубы требует определенного набора знаний, без нормальной работы печи ему не видать.В этой статье мы постараемся подробно разобрать все интересующие нас моменты, такие как высота трубы относительно конька, кладка распушки и выдры, выбор сечения трубы и многое другое.

osnovaremonta.ru

Итак, минимальная мощность дымовых труб от печи. Основным ее показателем являеться высота и площадь дымового канала. Так для расчета сечения трубы у камина мы используем « Шведской печей », для слабых печей мощностью до 3,5 Квт используем дымовой канал в пол кирпича (130х130 мм), для боее мощных печей в 1 кирпич (130х250мм), при кладке больших «Русских печей» в два кирпича (250х250 мм) -данные размеры приведены для труб средней длины около 4-5 метров.


Обычно печная труба состоит из 12-13 элементов, которые являются наиболее сложными и важными распушениями и выдра.

osnovaremonta.ru

Кладка трубы на всем протижении выкладываеться с одинаковым сечением дымового канала, внутренняя поверхность канала должна быть максимально кладкой, без соплей и сколов, швы кладки заполняються без пустот. Я рекомендую всю часть воды от чердачного помещения до колпака вести на цементно-песчаном растворе. В местах соприкосновения распушки с чердачным перекрытием необходимо проложить огнестойкую разделку, например, из асбеста.

Порядовка выдры и распушки дымовой трубы сечением 270х140 мм

В целом клддка кирпичных труб не требует отдельных порядовок и кладеться везде одинаково с соблюдением принципов.

osnovaremonta.ru

Как видно на схеме при кладке распушки мы добовляем на каждом ряду по 4 см кладки, при этом диаметр дымового канала на всем протяжении имеет одинакй размер 140х270 мм.

Роза ветров и обратная тяга

При выборе длины дымовой трубы не стоит забывать об направлении ветра в области крыши, и для ее расчета использовать простую формулуенную на рисунке.

osnovaremonta.ru

Данная формула достаточного условия дает нам основной вывод, что верхний край трубы находящийся не ниже полутора метров от конька должен быть не ниже этого самого конька, требование это являеться обязательным и пересмотру не подлежит.

Защита выдры трубы от снега и воды.

Это серьезная достаточно серьезная проблема и на 100% редко бывает осуществима. Для ее защиты чаще всего используется кровельное железо и герметичность как показано на фотографии, но при особенно снежных зимах когда высота снежного покрова достигает 50-70 см, а так же при тепловом расширении метала при смене погоды, частичного намокания кирпичной трубы не избежать.

osnovaremonta.ru

Помимо всего сказоного хотелось бы напомнить читателю что при температуре дымовых газов на выходе из трубы ниже 90% цель (чаще всего встречающегося при отоплении дома газом) частичная конденсация паров газа в продуктах сгорания. Что в свою очередь вызывает медленное разрушение кладки, в таких случаях рекомендует массив массивных труб защищать кровельным железом, чаще всего тем же из которого сделана сама онаша.

инструкция по кладке, чертежи и фото

Грамотное возведение дымохода - процесс такой же серьезный, как и строительство самой печи.

Дымоходы из кирпича своими руками

Насколько правильно и аккуратно будет выполнена эта работа, настолько хозяинопасит свой дом и домочадцев от пожара или отравления угарным газом. Поэтому к постройке этого элемента нужно отнестись очень ответственно и сделать все максимально правильно и по инструкции. Дымоходы из кирпича своими руками выстроить можно, если есть опыт в этой работе, но в случае, когда она незнакома, лучше доверить ее профессионалу. Если не уверены в своих силах - лучше не начинать.

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом для возведения выбирается один из них, тот, который подходит для конкретной версии.

  • Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена ​​печь, а соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подключены даже две или три печи.Естественно, в этом случае он по своему внутреннему сечению должен соответствовать определенным параметрам определенного количества подключенных к нему приборов отопления.

Если установлена ​​коренная дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоходы устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30–50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания дымохода на 12–15 сантиметров.

  • Насадная труба дымохода - это продолжение конструкции печи, являющееся ее неотъемлемой частью части. Такая труба для отведения отходов горения только для одной печи, продолжением она является.

Дымоход надсадного типа

Составляющие части дымохода

Принцип устройства обоих видов дымоходов одинаковы, но если к коренной трубе подключены две печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этой дома.

Части и отделы дымохода

На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:

  • Шейка печи - это часть дымохода, которая идет от печи до разделки. Она будет регулировать тягу, которая будет регулировать силу горения или тления топлива.
  • Разделка трубы или распушка устраивается на проходе трубой защиты каждого перекрытия, и это для горючих перекрытий от высоких температур.Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35–40 сантиметров, таким образом создаваемая по всему периметру изоляцию от 20–25 сантиметров.
  • Стояк трубы - это кирпичный столб с дымоотводным каналом внутри. Он входит, как до разделки, так и в чердачном перекрытии.
  • Выдра - эта часть предохраняет сразу над кровлей и трубу от попадания влаги - дождя, снега, конденсата и т.п.
  • Шейка трубы возвышается сразу же над выдрой.
  • Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
  • Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала загрязнений и влаги. Также это приспособление способно создать нормальную тягу в канале дымохода.

Кладка дымохода

Схема

Первое, что необходимо сделать - это внимательно ознакомится со схемой дымохода и разобраться в том, как укладывается каждый из его рядов.Схему можно выбрать одну из многих - лучше ту, на которой будет все станет предельно ясно. При кладке обычной кирпичной печи, подойдет порядовка для стандартного дымохода из кирпича.

Одна из самых распространенных порядовок дымохода

Возведение надсадной трубы

Приведение надсадной трубы, кладка самой конструкции печи заканчивается за 50—60 сантиметров до потолочного перекрытия, а начинается непосредственное возведение дымоходного канала. На данной схеме представлены два варианта кладки дымохода: квадратной и прямоугольной формы.

  • По схеме первого ряда возводится шейка дымохода до разделки. В каждом последующем ряду кирпича и укладываются таким образом, чтобы середина кирпича перекрывала шов между кирпичами предыдущего ряда.

Выложив три-четыре ряда по схеме первого ряда, начинается выведение распушки трубы.

Так внешне выглядит распушка…

  • На рисунке второго ряда хорошо видно, что кирпичи укладываются со сдвигом во внешнюю сторону на одну треть кирпича.Чтобы идеально подогнать штучный материал, использовать разделение цельного кирпича на две части поперек.

… а это - ее порядовка

При всем этом нужно помнить, что канал дымохода должен инициировать сечение, так как смысл утолщения его стенок - это для повышения безопасности для перекрытия во время эксплуатации. Тем более, что сужение или расширение внутренней полости может негативно повлиять на тягу во время топки.

  • Третий, четвертый и пятый ряды распушки также выкладываются со сдвигом в наружную сторону, сохраняя просвет канала.
  • Шестой ряд имеет такой же размер, что и пятый ряд и выкладывается вровень с внешним и внутренним краем стены дымового канала.
  • Седьмой и восьмой ряды выкладываются по схеме первого ряда.

Закончив укладку распушки, можно переходить к работе над выдрой и тут нужно очень постараться, так как каждый ряд образует очередную ступеньку и выступает в наружную сторону, на одну одну.

Порядовка выдры

  • Первый ряд кладут такого же размера, как последний ряд распушки.
  • Со второго ряда начинают выкладывать первую ступеньку, расширение дымохода во внешнюю сторону.
  • Далее, следуя схеме, выкладываются остальные восемь рядов.

После завершения установки выдры, выкладывается шейка трубы, которая выводит по схеме первого ряда до двух верхних рядов шапки, где кирпич также укладывают с выступом во внешнюю сторону.

Высота трубы над коньком

Дымоотводная труба должна подниматься над коньком кровли на полметра, если она расположена на полтора метра от него по горизонтали.

Взаимное расположение труб и конька крыши

Если она расположена ниже по скату, ее поднимают вровень с коньком или же ниже не более, чем на 10 градусов под углом к ​​коньку. Эти параметры должны соблюдаться строго, так как они должны обеспечивать безопасность эксплуатации отопительного сооружения, проверены многолетним опытом.

Другой, несколько упрощенный вариант дымохода

Другой вариант кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в данном виде строительства.

  • Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
  • В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
  • На трубе закрепляют металлический прут или сетку.
  • Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
  • Затем в опалубку закладывается бетонный раствор и оставляет до полного застывания.
  • После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное - правильно, аккуратно и ровно устроить опалубку.

Изоляция распушки

Несмотря на толщину стенок распушки, необходимо вокруг нее при проходе через перекрытие устроить теплоизоляцию.Ее делают из асбеста, пропитанного глиной войлока, или же устраивается металлический короб, который засыпается керамзитом или песком. Распушка должна быть изолирована на всю толщину потолочного перекрытия.

Гидроизоляция прохода

После завершения установки шапки, можно установить зонтик и приступать к гидроизоляции прохода трубы через кровлю.

Примерная схема гидроизоляции дымохода

Гидроизоляция - это очень важный момент в устройстве дымохода, и она обеспечивает долговечность и его эффективность работы.

Расстояние, образовавшееся между трубой и кровлей, нужно прикрыть фартуком. Чаще всего для этих целей используется рубероид, который закрепляют на герметик.

Сверху этот слой гидроизоляции оформлен «фартуком», который делается из пристенного профиля или специальной гидроизолирующей ленты. Она также крепится на кровельный материал с помощью герметика, а на трубе фиксируется предназначенной для этой планкой.

«Фартук» для дымоходной трубы

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

  • При кладке кирпичных рядов необходимо тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
  • Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может быть большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку).Если надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
  • Швы в кладке дымохода не должны быть слишком толстыми - их толщина может составлять четыре - пять миллиметров. Это необходимо соблюдать потому, что раствор в застывшем состоянии, более подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
  • Ну и, конечно, очень важное мероприятие при обслуживании дымохода в процессе его эксплуатации его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Видеоурок по кладке дымохода своими руками

Кладка дымохода - весьма непростое мероприятие, так как она проходит на высоте и требует максимальной внимательности. Поэтому нужно реально оценить свои силы и возможности. Если возникнут сомнения, что эту работу посильно выполнить самостоятельно, то лучше доверить ее опытному мастеру.

Кладка печной трубы (дымохода) из кирпича: размеры, устройство, как выложить

Дымоход - это одна из важнейших частей любой системы отопления, которая использует энергию сгорания топлива. Основным его является обеспечение отводов продуктов горения и создание тяги, необходимой для подачи свежего воздуха в топочную часть печей. Наибольшее распространение в индивидуальном строительстве получили дымовые трубы из кирпича - недорогого и надежного материала, обладающего необходимой прочностью и стойкостью к низким температурам, так и к интенсивному нагреву.

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Не независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему подчиняется нескольким основным правилам:

  • Защита от пожаров . Трубы через межэтажные перекрытия, называемые опушкой, должны соответствовать довольно жестким противопожарным требованиям.
  • Высота . Вертикальные размеры оказывают наибольшее влияние на такой важный параметр системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его расстояния до конька не более чем на 3 метра, а для плоской крыши - возвышаться над ней не менее чем на метр.

    Выбор высоты дымохода в зависимости от расстояния до конька

  • Толщина стенок .В жилых домах она не может быть меньше на 10 см.
  • Внутреннее сечение . Дымоход по всей его длине необходимо выложить так, чтобы площадь его внутренней части была постоянна.

Каждая дымоходная система по-своему уникальна и должна быть по согласованному проекту, в котором описывается полная схема всей установки по слоям. Общими устройствами рекомендации для любого способа печей обеспечивают герметичность и гладкость внутренней поверхности.

Размеры и конфигурация дымохода

Движение дыма по печной трубе происходит по спирали, поэтому оптимальной ее формы ее внутреннего сечения считается круг.Однако выложить такую ​​поверхность из кирпича не представляется возможным. Поэтому чаще всего строительство малоэтажных жилых домов сопровождается возведением дымохода с прямоугольного вида.

Главные составляющие дымохода

Считается, что углы, как и шероховатости, являются препятствием для равномерного выхода продуктов сгорания, поэтому при устройстве дымохода часто рекомендуется обработка внутренней поверхности какой-либо выравнивающей смесью, например, штукатуркой.

Однако необходимо иметь в виду, что такое устройство вывода дыма необходимо делать с особой тщательностью - от постоянных перепадов температурная штукатурка может осыпаться.

Размеры дымохода зависит от габаритов строения - слишком большая труба на маленьком доме будет довольно комично. Наименьший расход кирпича обеспечивается, когда производится строительство трубы с внутренними размерами 260 х 130 мм . Такая конструкция получится, если каждый ряд сложить из пяти кирпичей.Часто встречаются печные трубы и большего размера, например, для русских печей с большим порталом рекомендуется делать дымоход с сечением канала 260 х 260 мм.

Особенности установки дымохода

Кладка дымохода непосредственно начинается с верхней части печи, для этой поверхности нужно выложить надсадную трубу. Она строится последовательно, ряд за рядом, с обязательной перевязкой между ними.

Порядовка кладки распушки печной трубы

Порядок укладки кирпича практически повторяет устройство стен и перегородок, есть лишь несколько важных особенностей:

  • Необходимо следить за горизонтальным положением каждого выложенного ряда и регулярно проверять вертикальности конструкции;
  • Класть дымоход нужно на цементно-глиняный раствор. Рекомендуется использовать следующие пропорции: две части на одну часть извести и пять частей песка;
  • Оптимальная толщина раствора - 5-10 мм . Более толстый слой не позволит построить прочную конструкцию, он будет крошиться и рассыпаться из-за постоянного перепада температур;
  • Очень важно обеспечить качественную заделку швов, для того, чтобы полностью устранить возможность попадания искр из пространства трубы на горючие поверхности;
  • Рекомендуется использовать только целые кирпичи.При необходимости установки какой-либо части (половинки, четверки или трехчетверки) толщина раствор между ними должна быть минимальной.

Материалы для изготовления дымохода

Строительство дымохода предполагает всего лишь двух основных компонентов: вам потребуется кирпич и раствор. Здесь мы приведем несколько советов о том, какого качества материалы надо выбирать для того, чтобы сложить хороший дымоход.

  • Кирпич. Дымоходы выкладываются из хорошо обожженного кирпича марки не ниже М200. Лучше использовать кирпичи с ровной окраской и четкими гранями - их можно класть на минимально возможный тонкий слой раствора. Стандартный размер кирпича - 250 х 120 х 65 мм;
  • Раствор. Для кладки прочного дымохода нужен специально приготовленный раствор из воды, песка, цемента и глины. Качество решение напрямую зависит от размера зерен песка - чем они меньше, тем тоньше получится шов.Вода должна быть максимально чистой и мягкой, а глина - такой же, как при производстве кирпича.

Устройство примыкания печной трубы к поверхности кровли выполняется с помощью покрытия, способного обеспечить гидроизоляцию стыка.

Для лучшей защиты от попадания воды в месте выхода трубы из кровли лучше делать утолщение с внешней стороны (выдру).

Порядовка для кладки выдры кирпичного дымохода

При отсутствии выдры все зависит от того, какой материал будет индивидуальная схема, когда оцинкованное железо вставлено в специальный надрез в плоскости кладки, сделанный болгаркой.

Часто встречающиеся ошибки при устройстве дымохода

. Правильный учет всех вышеперечисленных требований. И все же довольно часто приходится встречаться с ситуацией, когда печные работы неправильно встречаются.

К наиболее распространенных ошибок относится недостаточная высота трубы относительно кровли. Дымоход с низко расположенным оголовком не сможет обеспечить необходимую тяги.

Иногда построить прочную дымовую трубу мешает неправильно приготовленный раствор. Из-за этого кладка с течением времени может разрушаться.

Эффективность работы печей и каминов сильно зависит от равномерности внутреннего канала дымохода. Нарушение его формы приводит к появлению завихрений потока дыма, так же как и к повышенному отложению сажи и копоти на стенках трубы.

Строительными нормами установлено, какого отклонения от вертикали необходимо исключить.Для печей и каминов показатель не должен превышать 30 ° при отклонении в сторону не более метра.

Если вы находитесь на этапе устройства дымохода, это значит, что такие сложные моменты, как устройство фундамента, кладка основной части печи или камина уже позади. Казалось бы, осталось совсем чуть-чуть - соорудить прямую трубу до выхода из крыши. Однако необходимо иметь в виду, что устройство печей требует максимальной аккуратности, здесь важна каждая деталь. Правильно собранный дымоход увенчает красивую и эффективную отопительную систему и позволит максимально комфортно пользоваться всеми ее преимуществами.

Дымоход из кирпича - устройство и последовательность монтажа

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в атмосфере используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дым считается классическим печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, наиболее популярным способом избавления от дыма.

Содержание статьи

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина - просто вертикально сложенная труба. Это впечатление обманчиво, ведь система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы из следующих частей:

Конструкция канала дымоудаления из кирпича

  • Насадная труба .Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
  • Распушка . Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
  • Стояк . Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
  • Выдра . Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
  • Шейка .Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
  • Оголовок . Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают дефлектор или флюгарку, чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем основным правилам: соблюдать одинаковый размер канала дымоудаления на протяженности, выбирать сечение в соответствии с объемом топки котла или печи, исключить поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

  1. Ровность цвета .Качественный кирпич имеет равномерный, насыщенно красный оттенок. Наличие белого налета, посторонних включений сигнализирует о наличии в составе извести, низкосортной глины и других примесей.
  2. Целостность . Прочность - основной критерий выбора материала для строительства дымохода. На поверхности кирпича обнаруживаются трещины, сколы, скорее всего, он изготовлен без соблюдения технологии низкокачественного сырья.

    Полнотелый красный кирпич для дымохода

  3. Соответствие размеров .При осмотре измерить несколько случайно выбранных кирпичей линейкой и проверить соответствие размеров ГОСТу на данный вид строительной продукции. Кладка из разнокалиберного кирпича смотрится неаккуратно и служит недолго.
  4. Правильная геометрия . Чтобы проверить правильность геометрической формы, берут два кирпича и прикладывают друг к другу. Если между ними не образуется щелей и зазоров, можно смело покупать.

    Последствия использования плохо обожженного кирпича для строительства дымохода

Обратите внимание! Кирпич - термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проход внутри дым. Чтобы швы не стали слабым дымоходной трубы, используйте раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов важной критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, профессиональные печник.

Опытные устройства сложные, функциональные конструкции в виде змейки для более эффективного, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

  1. Под местом расположения камина, печи или котла заливают фундамент, не связанный с основным. Высоту заливного основания полагают на основании веса печи и дымохода. Обычно достаточно толщины 30-50 см, при необходимости фундамент армируют для усиления .
  2. После строительства печи или установки отопительного прибора, начинают укладку надсадной трубы. Кладка выполняется со строгим соблюдением перевязки. Чтобы уменьшить количество резок, используется ложковая схема перевязки.
  3. За 5-6 рядов до потолочного перекрытия начинают выкладывать распушку. В этом месте размеры трубы расширяют на 250-400 мм за счет использования четвертинок кирпича. Их укладывают внутрь клаки таким образом, чтобы внутренняя поверхность канала дымоудаления оставалась ровной.Создание распушки происходит за 5 рядов, последний из которых кладут цельными кирпичами с соблюдением перевязки.

    Схема кладки распушки дымоходной трубы

    Стояк дымоходной трубы

  4. Во время работы на чердаке выкладывают сток трубы, размеры которого равны ширине и длине насадной трубы. На скате крыши между стропилами вырезают отверстие для вывода дымохода наружу.
  5. После того, как стояк на 1-2 больших крышу, начинают выкладывать выдру. В зависимости от геометрии и уклона ската, она бывает односторонняя или многосторонняя.Выдра состоит из 9 рядов кирпича, каждый из которых на четверть кирпича шире предыдущего. В последнем ряду следует соблюсти правильную перевязку между швами.

    Формирование выдры канала дымоудаления

  6. Далее строят шейку дымоходной трубы и оголовок. На оголовок надевают флюгарку.

    Флюгарка на оголовке дымохода

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера.Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако пользоваться шлифовально-отрезной машинкой проще и быстрее.

Схема кладки дымоходной трубы камина

Ошибки при инструкцииже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты невозможно исправить конструкции, чаще всего единственный выход - полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

  • Неподходящий материал . По незнанию или с целью сэкономить, домовладельцы, строящие дымоход своими руками, используют пустотелый, силикатный, вторично используемый кирпич. Использование дымохода из таких материалов небезопасно.
  • Изменение размера канала .Из-за изменения размера канала уменьшается сила тяги дымохода, происходит оседание сажи и образование заторов внутри трубы.
  • Недостаточная длина шейки трубы . Из-за ошибки снижается сила тяги в топке, для устранения достаточно увеличить высоту дымохода до этой рекомендованной проблемы.
  • Неправильная форма канала . Лучшая форма канала дымоудаления - круг или овал, построенный кирпичом, добиться такой геометрии очень сложно. Поэтому кирпичной трубе при прямоугольную или квадратную форму.Если внутренняя поверхность будет иметь большое количество углов, ступенек, на них осядет сажа.

    Строительство дымохода из кирпича

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и надлежащ. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.

Видео-инструкция

Кладка дымоходов из кирпича | Строительный портал

Кладка дымоходов выполняется из разных материалов.Некоторые способны успешно противостоять возникновению коррозии, образованию конденсата и сажевым отложениям. Другие позволяют изготавливать дымоход сложной конфигурации. Тем не менее, как раньше высокой популярностью пользуются традиционные дымоходы из кирпича, доказали свою надежность и эффективность за сотни лет эксплуатации.

  1. Особенности дымоходов из кирпича
  2. Конструктивные элементы кирпичного дымохода
  3. Выбор материала для кладки кирпичного дымохода
  4. Требования по устройству кирпичных дымоходов
  5. Как сделать дымоход из кирпича от печи: пошаговая инструкция
  6. Что надо учитывать при кладке дымохода из кирпича для котла
  7. Типичные ошибки при взведении дымохода

Особенности дымоходов из кирпича

Наряду с массовым строительством загородных домов возник интерес к каминам, печам и котлам.Для организации оттока продуктов горения чаще всего возводят дымоход из кирпича. Отводящая конструкция из этого материала обычно используется для единичных нагревательных и отопительных устройств.

Кирпичные разнотипные дымоходы приобрели широкую популярность благодаря ряду достоинств:

  1. Устойчивость к высокому уровнюм. Шамотный кирпич выдерживает до + 1000 ° С (температура горения от камина / печи достигает + 750 ° С).
  2. Высокий уровень КПД.Во время кирпичной башни отлично аккумулирует тепло.
  3. Доступная стоимость конструкции.
  4. Кирпичный дымоход подходит под разные стилевые направления интерьера.

К числу отрицательных качеств дымохода из кирпича класса:

  1. Угловатость приводит к образованию вихревых потоков, которые плохи отток продуктов горения.
  2. Внутренние стенки дымохода имеют шероховатости - это обеспечение оседанию сажи. В загрязненном дымоходе уменьшается рабочее пространство и тяга ослабевает.
  3. Кирпичные конструкции громоздки и много весят. Для возведения такого дымохода необходима закладка фундамента.

Конструктивные элементы кирпичного дымохода

Рассмотрим типовой конструкцию кирпичного дымохода - это поможет понять этапы строительства.

Дымоход из кирпича: схема устройства

  1. Шейка печи - часть дымохода, идущая от печи до разделки. Здесь устанавливают дымовую задвижку, необходимую для регулирования тяги, интенсивности горения и тления.
  2. Распушка (разделка трубы) обустраивается на проходе каждого перекрытия. Предназначение этого элемента дымохода - защита горючих перекрытий от высокой температуры. Стенки распушки более толстые сравнительно с остальными элементами дымоотводного канала. Толщина этой части около 35-40 см.
  3. Стояк - ровная часть дымохода, расположенная на чердаке и доходящая до кровли.
  4. Выдра находится на крыше и конструкцию от попадания атмосферных атмосфер и конденсата.
  5. Шейка трубы находится сразу над выдрой. По кладке эта часть дымохода напоминает стояк.
  6. Оголовок трубы - расширение над шейкой. Сверху «выступающая шапки» устанавливает зонтик или колпак, которые препятствуют проникновению вовнутрь дымового канала загрязнения и осадков. Кроме того установленная флюгарка повышает тягу дымохода.

Выбор материала для кладки кирпичного дымохода

Важный момент при строительстве дымохода - выбор кирпича. На разных этапах возведения дымоотводящего канала можно использовать разные виды кирпича:

  1. Красный полнотелый шматочный или керамический кирпич - хорошо обожженный. Материал имеет ровные края и четкую прямоугольную форму. При простукивании красного кирпича слышен характерный «металлический» звук. Этот тип кирпича рекомендован к кладке любого участка дымохода. Минимальный показатель марки - 200.
  2. .
  3. Кирпич розового цвета - недожженный. Во время стука по такому кирпичу раздается глухой звук. Обычно его применяют для установки менее важных участков.
  4. Темно-коричневый кирпич (пережженный) - другой вариант для установки фундамента дымохода.
  5. Размер кирпича для обустройства дымохода - 25 * 12 * 6,5 см.

Важно! Пористый, облегченный и пустотелый кирпич запрещен к применению при возведении дымохода

Кладка разных частей конструкции отмечается использование рабочего раствора отличного по составу:

  • область дымохода выше кровли выкладывается на цементно-песчаную смесь;
  • кладка под кровлею осуществляется известковым или цементно-известковым раствором.

Требования по устройству кирпичных дымоходов

Безопасность в доме, комфорт, расход топлива и чистота воздуха во многом зависит от точности расчетов дымоходной части. Конструкция дымохода котла, камина или должна соответствовать обозначенным критериям:

  1. При кладке дымоходного канала не должно быть горизонтальных участков прохода отработанных газов. Когда избежать их образования невозможно применение каналов, при условии, что их суммарная длина не превышает 100 см.
  2. Для плоской кровли дымоход над крышей должен возвышаться не менее чем на 100 см.
  3. Для обустройства дымохода на скатной кровле следующие нормативы:
    • если расстояние от линии конька до выхода трубы меньше на 150 см, то высота дымохода должна быть положена коньковую конструкцию как минимум на 50 см;
    • если расстояние около 300 см, то дымоход устанавливается на одном уровне с коньком;
    • при удалении конька от трубы минимум на 300 см верхний срез дымохода должен соответствовать линии, условно проведенной под углом 10 ° к горизонту конька.

Дополнительные требования для дымоходов в доме из кирпича:

  1. Изделие в обязательном порядке соответствует требованиям пожарной безопасности. Стены, покрытые воспламеняющимся языком, должны находиться от внешней стороны кладки на расстоянии не меньше 380 мм. В перекрытиях между этажами следует оборудовать утолщения, так называемые, опушки.
  2. На тягу оказывает влияние высота трубы. Считается, что дымоход должен быть минимум 5 м.
  3. Для жилых помещений толщина стенок дымохода - не менее 100 мм.
  4. Площадь внутреннего сечения дымохода должна быть постоянной по всей длине трубы.
  5. В один дымоход недопустим ввод более двух печей.
  6. Устраивать дымоходы допустимо внутри наружных стен в случае, если они выполнены из невоспламеняемых материалов. Дополнительное условие - утепление стены со стороны улицы. Такая мера убережет дымоход от образования конденсата.
  7. Для печей на пеллетах, дровах, брикетах, углях и т.п. устанавливаются задвижки с отверстием 1,5 * 1,5 см.

Важно! Если крыша дома покрыта горючим материалом (гибкая черепица), то устье трубы дополнительно оборудуется искрогасителем, имеющим ячейки сетки не более 0,5 * 0,5 см

Как сделать дымоход из кирпича от печи: пошаговая инструкция

Определение формы и размера дымохода

По печной / каминной труде дым движется спирально. Поэтому оптимально, если внутреннее сечение дымохода выполнено в форме круга.Но выложить из кирпича трубу такой формы невозможно. Поэтому кладку дымохода из кирпича прямоугольной формы.

Внутренние углы желательно обработать выравнивающую смесью. Для такой работы лучше не использовать штукатурку - из-за частых температурных перепадов материал может быстро осыпаться.

Размер дымохода определяется габаритами всей постройки. На маленьком, компактном доме слишком высокий дымоход будет смотреться комично. Для русских печей возводятся дымоходы габаритами 260 * 260 мм.

Совет. Экономный расход кирпича достигается при кладке трубы 260 * 130 мм. Такая конструкция возможна при кладке каждого ряда из пяти кирпичей.

Необходимые инструменты и материалы

Для работы понадобятся следующие инструменты:

  • молоток кирка;
  • молоток с резиновой насадкой;
  • рулетка;
  • уровень;
  • болгарка;
  • кельма;
  • ведра для воды и рабочего раствора;
  • электродрель с насадкою «миксер»;
  • сито.

Из материалов надо заранее подготовить: кирпич, глину и песок.

Замес рабочего раствора

Для раствора подойдет чистая без мусора и примесей глина, которая добывалась с глубины - 1,5 м, и речной песок. Перед работой глину и песок просеять через сито с отверстиями не более 5 мм. За два дня до начала кладки глину необходимо замочить в воде (примерно на 48 часов) и перемешать.

Порядок приготовления раствора:

  1. Соединить песок с глиной в пропорциях 2: 1.
  2. Полученную смесь залить водой в использовании 1: 4.
  3. Раствор оставить на 12 часов настоятся.
  4. Перемешать смесь до однородной консистенции - недопустимо наличие комков.

Возведение нижней части дымохода

Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость - дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.

Обустройство распушки и ствола дымовой трубы

Последующая кладка дымохода из кирпича своими руками - обустройство шейки распушки. Высота шейки разделки - пять кирпичей, размер дымового канала - 140х270 мм.

Распушка выкладывается с соблюдением ряда правил:

  1. Наружные размеры этой части дымохода - 590х450 мм.При кладке используются половинки и четвертинки кирпича.
  2. Вовнутрь дымового канала устанавливаются кирпичные пластины - они «удерживает» форму дымохода.
  3. Третий ряд распушки увеличивается, вовнутрь вставляются пластины толщиной 60 мм. Его размеры - 650х510 мм.
  4. Размеры следующих двух рядов 710х570 мм. Для прочности трубы вовнутрь вставляют кирпичи толщиной 90-100 мм.
  5. Пятый ряд - выкладываются два цельных кирпича рядом.
  6. Шестой ряд повторяет кладку пятого, но с соблюдением перевязки.

Предварительно в крыше надо выполнить выход для вывода дымохода наружу. Стояк возводится на чердаке и выводится на кровлю, соблюдая перевязку кирпичной кладки. Высота стояка на крыше - 1-2 кирпича.

Вывод дымохода над крышей

Следующий этап после кладки стояка - обустройство выдры. Этот отрезок трубы состоит из девяти рядов, при этом наружный размер каждого последующего на ¼ кирпича и предыдущего.

Важно! На этом этапе особое внимание надо уделить внутреннему размеру канала - он не должен ни сужаться, ни расширяться

В третьем ряду ширина выдры увеличивает за счет выдвинутых кирпичей - передний выступ заходит по бокам.В четвертом - шестом ряду происходит удлинение боковых выступов. В седьмом ряду завершается формирование боковых выступов. Восьмой и девятый ряды завершают конструкцию и формируют все выступы трубы.

Далее формируется шейка дымохода. Высота этого элемента в среднем составляет пять-восемь рядов. После кладки шейки обустраивается оголовок по такой же технологии, как и распушка.

Финишный этап возведения дымохода - установка флюгарки или колпака.

Дымоход из кирпича: видео

Что надо учитывать при кладке дымохода из кирпича для котла

Приводже дымохода для котла важно понимать особенности процесса горения и специфику выведения продуктов распада.Во внимание необходимо брать все нюансы технологии возведения дымохода, поэтому эту работу лучше доверить специалистам. Ошибки в конструкции трубы и использования задвижки дымохода.

Основные моменты:

  1. Оптимальный вариант - обустройство отдельного помещения для размещения котла. Если котельной нет, то можно задействовать небольшой коридор возле входа в дом или подвал.
  2. Помещение, где планируется монтаж дымохода для газового котла, иметь возможность проветривания и достаточную тягу.
  3. Дымоход и вентиляционное отверстие на одной стене - необходимо, чтобы избежать перепадов давления и обратной тяги отверстия из-за порывов ветра.
  4. Незначительная утечка газа возможна при догрузке топлива, розжиге котла и завершении процесса горения.

Как выложить дымоход для котла из кирпича: видео

Типичные ошибки при взведении дымохода

В работе отопительного прибора могут быть сбои, связанные с дефектами, которые были допущены при кладке дымохода:

  1. Недостаточная высота трубы относительно крыши влияет на снижение тяги.
  2. Некачественный раствор, применяемый при кладке, разрушается под воздействием различных температур - прочность и герметичность дымохода плохие.
  3. Неравномерность внутреннего канала провоцирует появление завихрений - на стенах откладывается сажа / копоть.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
