Бойлер косвенного нагрева: схема подключения к котлу (видео)

Как подключить бойлер (водонагреватель) косвенного нагрева

Главная » Водоснабжение » Как подключить бойлер (водонагреватель) косвенного нагрева

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления.

У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик.

При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обратите внимание

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла.

 Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть.

Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной.

Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади.

Так проще подключать, да и внешний вид лучше.

На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

Важно

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без.

При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени.

Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве.

При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить.

Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления.

Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе.

При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

Совет

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере).

Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления.

В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации.

В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды.

Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует.

Обратите внимание

На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер.

При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей.

В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная.

Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Источник: http://stroychik.ru/vodosnabzhenie/podklyuchenie-bojlera-kosvennogo-nagreva

Бойлер косвенного нагрева – схема подключения к газовому котлу + видео

Схема подключения бойлера косвенного нагрева вряд ли заставит долго мучиться хозяина с любым уровнем образования. Рассмотрим ее, особенности таких водонагревателей, их достоинства и недостатки, а также как собрать их самостоятельно.

Насколько необходим такой агрегат?

Довольно сложно представить себе жилье без отопления, да и горячая вода тоже неотъемлемая составляющая комфортного времяпровождения. Но, к сожалению, очень часто с горячей водой случаются различные перебои. Особенно от этого страдают жители многоэтажек. Что делать в этом случае? Решить проблему можно подключив специальное устройство – бойлер.

Оборудование косвенного нагрева

Внешне этот агрегат напоминает бочку. Правда, в последнее время появились устройства прямоугольной и кубической формы.

Важно

Такое дизайнерское решение позволяет установить водонагреватель прямо под котлом и тем самым сэкономить пространство. Кроме того, эти два устройства будут прекрасно сочетаться, так как выполнены в одном стиле.

А по способу крепления они делятся на вертикальные и горизонтальные. Такой бойлер обладает массой достоинств:

  • Не зависит от электричества и не перегружает проводку, так как его работоспособность напрямую связана с центральным отоплением.
  • Отличается высокой производительностью.
  • Эксплуатируется долго, потому что внутренние части водонагревателя не взаимодействуют с проточной водой.
  • Его очень легко перестроить на альтернативный источник тепла.
  • Не нужно ждать, пока жидкость в системе нагреется. Вы открываете кран и из него течет вода нужной температуры (в случае с бойлером прямого нагрева придется подождать).

К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему. Если нужен агрегат вместительностью более 100 л, то придется выделить отдельное помещение из-за огромных габаритов.

Устройство – что у него внутри?

Агрегат в основном состоит из бака заданного объема. Этот резервуар может быть рассчитан как на несколько десятков литров, так и вмещать сотни литров воды. Внутри располагается змеевик теплообменника. Он обычно изготавливается из стали либо латуни. Сложная форма этого элемента позволяет теплоносителю лучше нагреться.

В основном витки теплообменника расположены в нижней части, ведь именно здесь оседает наиболее прохладная вода. Правда, в некоторых конструкциях их равномерно распределяют по всему объему. Есть и специальные агрегаты с двумя теплообменниками.

В этом случае один элемент предназначается для жидкости, поступающей из отопительной системы, а второй – для теплоносителя из иных альтернативных источников, таких как тепловой насос, солнечный коллектор и т. д.

Устройство нагревательного агрегата

Еще существуют модели, в которых вместо теплообменных трубок установлена внутри бака еще одна емкость. Внутренняя часть обязательно делается из нержавеющей стали. Жидкость циркулирует в пространстве между этими двумя резервуарами.

В баке также расположен и анод из магния, благодаря которому обеспечивается надежная защита от гальванической коррозии. Из-за того, что электрический потенциал этого элемента ниже, чем у основного металла, то коррозия воздействует именно на первый.

Поэтому он периодически нуждается в замене.

Также очень важно свести теплопотери к минимуму, для этого водонагревательный аппарат защищают специальным материалом (минеральной ватой, полиуретановой пеной и т. д.).

Это покрытие дополнительно убережет агрегат от механических повреждений. Нельзя недооценивать и работу термостата.

Этот элемент устанавливает контроль за температурой жидкости и играет немаловажную роль в обеспечении безопасности прибора.

Что происходит при работе бойлера?

Схема работы невероятно проста. Холодная жидкость поступает в резервуар через ввод, теплоноситель циркулирует по змеевику либо между стенками баков в зависимости от конструкции агрегата и доводит жидкость до нужной температуры, а затем поддерживает ее в таком состоянии. Нагревается теплоноситель посредством отопительного оборудования.

Схема работы бойлера

Кроме того, конструкцией предусмотрены патрубки ввода и вывода, обеспечивающие подвод к газовому либо иному котлу и непосредственно точкам потребления. Термостат контролирует температуру теплоносителя. Как только она опускается ниже нормы, этот прибор подает соответствующие сигналы.

Стоит отметить, что если расход не превышает 1,3 л/мин, тогда установка из такого водонагревателя и одноконтурного котла нерациональна. В этом случае следует отдать предпочтение двухконтурному отопительному оборудованию. Также нет смысла отдавать предпочтение этой системе, если вы пользуетесь электрическим оборудованием для отопления, работающем на энергии от дизель-генератора.

Сборка устройства и его подключение

Разобравшись со всеми особенностями такого оборудования, следует перейти к практической части и более подробно остановиться на монтаже. Но прежде мы рассмотрим, как можно собрать такой бойлер самостоятельно.

Самостоятельный монтаж оборудования

Резервуар для воды может быть выполнен из любого материала, главное, чтобы он отличался коррозионной стойкостью. Поэтому лучше отдавать предпочтение емкости из нержавейки, так как простой металл, покрытый эмалью либо стеклокерамикой, может испортиться уже в течение первого года. Также необходимо, чтобы бак вмещал нужное количество жидкости. Иногда используют газовые баллоны.

Но в этом случае емкость предварительно необходимо разрезать пополам, хорошенько очистить внутреннюю поверхность и прогрунтовать. Но даже после такой подготовки жидкость в течение первых нескольких недель будет пахнуть сероводородом. Делаем в нашем баке три отверстия, которые будут обеспечивать подачу холодной и отвод горячей жидкости, а также отвечать за крепление змеевика.

Совет

Чтобы сделать наш бойлер правильно, следует позаботиться и о его теплоизоляции. Покрываем весь корпус снаружи материалом с нужными свойствами. Для этой цели можно использовать любой утеплитель. Фиксируем его посредством клея, проволочной стяжки либо отдаем предпочтение любому иному способу.

Лучше всего подойдут для изготовления этого элемента латунные трубки малого диаметра. Они и нагреют жидкость быстрее чем стальные, и от накипи очищаются легче. Наматываем трубку на оправку. При этом следует правильно подобрать размеры этого элемента. Чем больше воды будет с ним контактировать, тем скорее произойдет нагрев.

Теперь осталось собрать все части бойлера, не забываем и о термостате. Если вдруг на этом этапе повредился теплоизоляционный слой, то его следует тотчас восстановить. Осталось приварить к резервуару металлические ушки, чтобы его можно было установить на стене. Крепится водонагреватель на кронштейны.

Теперь про обвязку. Это устройство подключается одновременно к системе отопления и водоснабжения. В первой жидкость нагревается благодаря газовому котлу либо иному отопительному оборудованию.

При этом движение теплоносителя должно быть направлено вниз, поэтому он подается в верхний патрубок, а при остывании выходит из нижнего и поступает обратно к газовому котлу. За температурой воды следит термостат. Холодная жидкость из водопровода поступает в нижнюю часть водонагревателя.

Лучше всего установить бойлер максимально близко к отопительному оборудованию. Подключаем водонагреватель согласно любой схеме, указанной в следующем пункте.

В этом пункте мы рассмотрим все варианты обвязки такого водонагревателя. В принципе, его можно использовать даже для отопления с двумя контурами. В этом случае распределение теплоносителя происходит посредством трехходового клапана. Он управляется специальными сигналами, идущими от термостата водонагревателя.

Таким образом, как только жидкость слишком остыла, термостат переключается и клапан направляет весь поток теплоносителя в контур нагрева накопителя. Как только тепловой режим восстановится, клапан, опять-таки, по команде термостата вернется в исходное положение и теплоноситель вновь попадет в контур отопления.

Эта схема выступает достойной альтернативой двухконтурному котлу.

Еще управлять движением теплоносителя можно посредством циркуляционных насосов, установленных в различных магистралях. Линии отопления и нагрева бойлера подключаются параллельно и имеют свой нанос.

Как и в предыдущем случае режимы контролируются термостатом, и как только подключается контур ГВС, происходит отключение отопления. Можно использовать более сложную схему, включающую два котла.

Одни прибор обеспечивает беспрерывную работу отопительных элементов, а второй – ГВС.

Обратите внимание

Довольно сложной в исполнении считается схема с применением гидравлического распределителя, подключить ее правильно могут только профессионалы.

В этом случае существует несколько линий обогрева жилья, например, теплый пол, радиаторы и т. д. Гидравлический модуль контролирует давление во всех ветках.

Также можно подключить к водонагревателю и линию рециркуляции жидкости, тогда можно добиться мгновенной подачи горячей воды из крана.

Источник: https://remoskop.ru/shema-podklyucheniya-boylera-kosvennogo-nagreva-sdelat.html

Как правильно подключить бойлер косвенного нагрева к одноконтурному котлу?

  1. Особенности
  2. Устройство
  3. Принцип установки
  4. Монтаж
  5. Советы и рекомендации

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

  • сжигания минерального или органического топлива;
  • эффекта электрического сопротивления;
  • контакта с системой центрального отопления;
  • аккумуляции солнечных лучей.

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы.

Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса.

При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол.

Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки.

Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх.

В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе.

Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере.

Важно

По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны.

Все эти моменты должны быть учтены до начала работ.

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях.

Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере.

Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей.

При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла.

Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости.

К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя.

Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы.

При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах.

Совет

Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения.

Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан.

Горячая вода подается исключительно из бойлера.

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника.

Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС.

Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки.

Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему.

Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Обратите внимание

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

  • подтянуть подающий и забирающий ходы;
  • состыковать накопитель с водопроводом;
  • поставить на верхний вывод гребенку, распределяющую горячую воду;
  • наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева.

Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы.

Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа.

В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя.

В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут.

А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем.

Важно

Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком.

Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа.

С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа.

Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла.

По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления.

На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника.

Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается.

Совет

Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки.

А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы.

Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях.

Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально.

Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене.

Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально.

Обратите внимание

Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости.

Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором.

Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой.

Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/otoplenie/kotly/kak-podklyuchit-bojler-kosvennogo-nagreva/

Как выполнить монтаж бойлера косвенного нагрева – виды устройства и способы монтажа

Содержание:

Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.

Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

  • c встроенной системой управления нагрева горячей воды;
  • без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует.

Важно

Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе.

Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах.

Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур.

Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры.

Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным.

В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Принципы подключения и схемы

 Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

  1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
  2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.

Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

  1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
  2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
  3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

  1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
  2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
  3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.

Вот как эта схема работает в реальности:

  1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
  2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
  3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
  4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов.

Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тро

Пошаговая схема подключения бойлера косвенного нагрева

Как подключить бойлер (водонагреватель) косвенного нагрева

» Водоснабжение » Как подключить бойлер (водонагреватель) косвенного нагрева

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления.

У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик.

При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла.

 Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть.

Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной.

Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади.

Так проще подключать, да и внешний вид лучше.

На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без.

При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени.

Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве.

При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить.

Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления.

Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе.

При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере).

Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления.

В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации.

В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды.

Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует.

На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер.

При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей.

В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная.

Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Источник: //stroychik.ru/vodosnabzhenie/podklyuchenie-bojlera-kosvennogo-nagreva

Бойлер косвенного нагрева – схема подключения к газовому котлу + видео

Схема подключения бойлера косвенного нагрева вряд ли заставит долго мучиться хозяина с любым уровнем образования. Рассмотрим ее, особенности таких водонагревателей, их достоинства и недостатки, а также как собрать их самостоятельно.

Насколько необходим такой агрегат?

Довольно сложно представить себе жилье без отопления, да и горячая вода тоже неотъемлемая составляющая комфортного времяпровождения. Но, к сожалению, очень часто с горячей водой случаются различные перебои. Особенно от этого страдают жители многоэтажек. Что делать в этом случае? Решить проблему можно подключив специальное устройство – бойлер.

Если объяснить в двух словах, то в функции оборудования косвенного нагрева входит нагрев воды за счет тепла системы отопления.

Оборудование косвенного нагрева

Внешне этот агрегат напоминает бочку. Правда, в последнее время появились устройства прямоугольной и кубической формы.

Такое дизайнерское решение позволяет установить водонагреватель прямо под котлом и тем самым сэкономить пространство. Кроме того, эти два устройства будут прекрасно сочетаться, так как выполнены в одном стиле.

А по способу крепления они делятся на вертикальные и горизонтальные. Такой бойлер обладает массой достоинств:

  • Не зависит от электричества и не перегружает проводку, так как его работоспособность напрямую связана с центральным отоплением.
  • Отличается высокой производительностью.
  • Эксплуатируется долго, потому что внутренние части водонагревателя не взаимодействуют с проточной водой.
  • Его очень легко перестроить на альтернативный источник тепла.
  • Не нужно ждать, пока жидкость в системе нагреется. Вы открываете кран и из него течет вода нужной температуры (в случае с бойлером прямого нагрева придется подождать).

К недостаткам относится высокая стоимость оборудования, не избежать и дополнительных затрат, если необходимо переоборудовать уже имеющуюся систему. Если нужен агрегат вместительностью более 100 л, то придется выделить отдельное помещение из-за огромных габаритов.

Устройство – что у него внутри?

Агрегат в основном состоит из бака заданного объема. Этот резервуар может быть рассчитан как на несколько десятков литров, так и вмещать сотни литров воды. Внутри располагается змеевик теплообменника. Он обычно изготавливается из стали либо латуни. Сложная форма этого элемента позволяет теплоносителю лучше нагреться.

В основном витки теплообменника расположены в нижней части, ведь именно здесь оседает наиболее прохладная вода. Правда, в некоторых конструкциях их равномерно распределяют по всему объему. Есть и специальные агрегаты с двумя теплообменниками.

В этом случае один элемент предназначается для жидкости, поступающей из отопительной системы, а второй – для теплоносителя из иных альтернативных источников, таких как тепловой насос, солнечный коллектор и т. д.

Еще существуют модели, в которых вместо теплообменных трубок установлена внутри бака еще одна емкость. Внутренняя часть обязательно делается из нержавеющей стали. Жидкость циркулирует в пространстве между этими двумя резервуарами.

В баке также расположен и анод из магния, благодаря которому обеспечивается надежная защита от гальванической коррозии. Из-за того, что электрический потенциал этого элемента ниже, чем у основного металла, то коррозия воздействует именно на первый.

Поэтому он периодически нуждается в замене.

Также очень важно свести теплопотери к минимуму, для этого водонагревательный аппарат защищают специальным материалом (минеральной ватой, полиуретановой пеной и т. д.).

Это покрытие дополнительно убережет агрегат от механических повреждений. Нельзя недооценивать и работу термостата.

Этот элемент устанавливает контроль за температурой жидкости и и

схема подключения, особенности и правила установки

В городские квартиры горячая вода подается через централизованные магистрали. Владельцам же частных домов при монтаже системы ГВС приходится использовать специальное оборудование. К примеру, это может быть двухконтурный котел. Такие устройства одновременно нагревают воду для отопительной сети и для подачи потребителям. Однако двухконтурные котлы — оборудование довольно-таки дорогое и сложное в обслуживании. Поэтому чаще всего владельцы загородных домов для нагрева воды, подаваемой на кухню и в душевую, используют все же бойлеры. Основными особенностями такого оборудования являются не слишком высокая стоимость и простота в монтаже.

Что такое бойлер косвенного нагрева

Именно такие модели у владельцев загородных частных домов пользуются наибольшей популярностью. Бойлеры косвенного нагрева в малоэтажных жилых зданиях монтируются в комплексе с одноконтурными недорогими котлами. Особенностью их является то, что собственного нагревательного элемента они не имеют. Внутри таких бойлеров находится змеевик, по которому циркулирует горячий теплоноситель из системы отопления дома. Благодаря этому, в баке устройств такого типа и происходит нагрев воды для сети водоснабжения. То есть конструкцию подобное оборудование имеет предельно простую.

Конечно же, для бесперебойной подачи горячей воды в домах должно производиться правильно подключение бойлеров косвенного нагрева. Схеме подключения во время выполнения таких работ нужно следовать в точности. Это сделает эксплуатацию оборудования такого типа в последующем удобной и безопасной.

Виды бойлеров косвенного нагрева

На настоящий момент в частных домах могут использоваться два основных типа такого оборудования: со встроенным управлением и без него. Бойлеры первой разновидности в своей конструкции имеют встроенный датчик температуры. Подача горячей воды из системы отопления в такой змеевик включается/отключается автоматически. Такие бойлеры используются в комплексе с котлами, не имеющим системы управления. Монтаж устройств этого типа ничего сложного собой не представляет. При установке к соответствующим выходам такого бойлера нужно просто подключить магистрали подачи и обратки системы отопления, а также трубы сети водоснабжения. Далее можно заполнять бак.

Второй тип устройств используется в частных домах одновременно с котлами, оснащенными системой управления. Монтаж оборудования этого типа — дело несколько более сложное.

Использование в комплексе с автоматизированным агрегатом: особенности

Именно такая схема подключения бойлера косвенного нагрева к котлу в частных домах применяется чаще всего. В данном случае перед выполнением обвязки на устройство через имеющееся в его корпусе отверстие устанавливается датчик температуры. Далее он соединяется с нужным выходом котла. Подключать бойлеры разрешается к нагревательным агрегатам системы отопления любой разновидности: газовым, твердотопливным, электрическим.

Конечно же, температура нагрева воды в таких устройствах никогда не превышает t теплоносителя в сети дома. Ведь именно до таких параметров в бойлере будет разогреваться змеевик. В большинстве случае температура воды в баке такого оборудования примерно на 5 °С ниже, чем в магистралях системы отопления.

Подключение бойлера косвенного нагрева: схемы подключения основные

Принципов обвязки таких приборов с котлами существует всего два:

В первом случае весь теплоноситель системы отопления прогоняется через змеевик устройства. Нагрев в этом случае занимает очень мало времени. При использовании второй методики в змеевик бойлера направляется только часть теплоносителя. Нагрев воды в баке в этом случае происходит долго.

Чаще всего в частных домах используется все же технология подключения бойлеров с приоритетом подогрева горячей воды. Это позволяет сделать жизнь в загородном доме более комфортной. Вода в этом случае подогревается быстрее, на работе же самой системы отопления врезка бойлера не сказывается практически никак. Однако при использовании такой схемы важно правильно подбирать оба вида оборудования. Котел при применении такой методики должен иметь большую производительность, чем бойлер (примерно на 25-30%).

Какое оборудование еще может использоваться

Помимо датчика температуры, владельцам дома, решившим установить бойлер, следует приобрести:

  • расширительный бак;

  • отсечные шаровые краны;

  • трехходовой клапан;

  • обратные клапаны.

Расширительный бак обычно устанавливается в непосредственной близости от бойлера. Подбирать его следует так, чтобы его объем был равен примерно 10% от емкости самого устройства косвенного нагрева.

Отсечные шаровые краны в обвязке бойлера необходимы для того, чтобы владельцы дома имели возможность в любой момент отключить, к примеру, трехходовой клапан или циркуляционный насос и произвести их ремонт или замену.

Обратные клапана устанавливаются обычно на трубах подачи. Эти элементы в последующем будут предотвращать возникновение противотока, что сделает эксплуатацию бойлера максимально удобной.

Трехходовой клапан в обвязке бойлера используется в комплексе с датчиком температуры. При поступлении от последнего информации о понижении t воды ниже заданной, этот элемент срабатывает и перенаправляет теплоноситель из системы отопления в змеевик устройства косвенного нагрева.

Технология подключения для котла с насосом пошагово

В таких сетях обвязка бойлеров косвенного нагрева производится обычно следующим образом:

  • за циркуляционным насосом в трубу подачи врезается трехходовой клапан;

  • на гильзу бойлера вкручивается датчик температуры;

  • один из выходов трехходового клапана подключается к приемному патрубку (от системы отопления) бойлера;

  • в обратку врезается тройник;

  • к тройнику подключается отвод теплоносителя от змеевика бойлера;

  • за тройником монтируется вентиль;

  • в трубу горячей воды рядом с баком врезается расширительный бак.

В системах с принудительным током теплоносителя именно так лучше всего и производить подключение бойлера косвенного нагрева. Схема подключения такого оборудования в сетях с насосом представлена ниже.

Особенности обвязки в гравитационных системах

В таких сетях бойлер полагается монтировать выше радиаторов. В системах отопления без насоса обвязка устройств косвенного нагрева производится следующим образом:

  • к змеевику, используя трубы большего, чем в системе отопления диаметра, подключают подачу от котла;

  • в образовавшийся между котлом и бойлером отрезок врезают подачу системы отопления;

  • в промежутке между получившимся ответвлением и бойлером монтируют термостатическую головку с автономным датчиком;

  • соединяют бойлер и котел трубой обратки;

  • врезают в трубу обратки магистраль отвода остывшего теплоносителя от радиаторов;

При использовании такой схемы подключения бойлера косвенного нагрева к котлу на заключительном этапе на обратке монтируют расширительный бак.

Что такое система рециркуляции и для чего она нужна

В достаточно больших по площади загородных коттеджах потребители в системе водоснабжения могут располагаться на значительном расстоянии от бойлера. В этом случае проживающим в доме людям приходится подолгу дожидаться, когда нагретая вода дойдет до крана. Для решения этой проблемы в загородных коттеджах используется система рециркуляции. В сеть в данном случае дополнительно включается небольшой насос.

Обвязка с системой рециркуляции

Схема подключения бойлера косвенного нагрева с рециркуляцией в частных домах обычно используется такая:

  • рядом с потребителем на трубе с горячей водой врезается тройник;

  • к тройнику присоединяется труба;

  • другим концом магистраль подключается к бойлеру через имеющийся у него патрубок рециркуляции;

  • около бойлера у патрубка в контур включается насос.

При использовании такой схемы вода между бойлером и потребителем в последующем не будет застаиваться и, соответственно, охлаждаться.

Схема подключения двухконтурного бойлера косвенного нагрева

В таких агрегатах вода может нагреваться как от теплоносителя системы отопления, так и от электричества. Частью конструкции моделей этого типа являются ТЭНы. Это позволяет жильцам дома пользоваться горячей водой не только в отопительный период, но и летом. В теплое время года нагрев в таких бойлерах производится за счет ТЭНа. Обвязку устройств этого типа делают точно так же, как и обычных. На заключительном этапе бойлеры этой разновидности подключают к электросети через УЗО.

Как обвязать два бойлера

Иногда в загородных домах или квартирах устанавливается и по два подобных устройства. Так поступают в том случае, к примеру, если в дополнение к старому прибору, производительности которого по каким-либо причинам стало не хватать, был приобретен новый. Схема подключения двух бойлеров косвенного нагрева обычно используется последовательная.

Электрическая схема

Работают бойлеры косвенного нагрева от обычной бытовой сети дома 220 В. Проводку к таким устройствам чаще всего тянут отдельную. Допускается подключать такие агрегаты и к общей сети. Но перед этим нужно убедиться в том, что последняя способна выдержать мощность прибора.

Считается, что при мощности устройства до 3.5 кВт проводку для него следует использовать трехжильную сечением не менее 2.5 мм2. В электрической схеме подключения бойлера косвенного нагрева такой мощности должны использоваться автоматы двухполюсные с номинальным током 16 А.

В некоторых случаях водонагреватели могут подключаться к сети дома и просто через розетку. Такой элемент для устройств этого типа нужно выбирать со степенью защиты IP44. Подключать таким образом при этом допускается только бойлеры мощностью до 3.5 кВт.

Наиболее популярные модели

Таким образом, мы выяснили, каким образом может производиться в тех или иных случаях подключение бойлера косвенного нагрева. Схемы подключения, в зависимости от вида смонтированной в здании системы отопления, таких устройств могут использоваться разные. Однако описанные выше способы очень неплохо подходят для монтажа бойлеров практически любых марок, реализуемых в России.

Большинство имеющихся на данный момент на отечественном рынке устройств этого типа отличаются неплохим качеством, простотой в установке и эксплуатации. Но наиболее популярными марками подобного оборудования у нас в стране на данный момент являются:

  • «Бакси»;

  • Drazice;

  • «Протерм».

Особенности подключения бойлеров «Бакси»

Водонагревающие устройства этой марки сегодня в России пользуются очень большой популярностью. Все модели агрегатов «Бакси» дополняются патрубком рециркуляции и ТЭНом, а поэтому просто идеально подходят для установки в больших коттеджах. Для подключения бойлера косвенного нагрева «Бакси» схема должна использоваться строго представленная производителем (смотреть следует в прилагаемой к агрегату инструкции).

Во время подключения рекомендуется также использовать фирменный комплект врезки от «Бакси». Гарантию на свое оборудование этот производитель дает в целых два года.

Подключение моделей Drazice

Бойлеры этой марки поставляет на отечественный рынок одноименная чешская компания. Теплообменник таких моделей способен выдерживать температуру теплоносителя системы отопления до 110 °С. При желании владельцы такого агрегата могут самостоятельно выставлять необходимые параметры нагрева воды в сети водоснабжения. Для подключения бойлера косвенного нагрева «Дражица» схема используется стандартная.

Модели «Протерм»

Термостат оборудования этой марки настроен на температуру нагрева воды в 65 °С. При желании владельцы дома могут изменить этот параметр на более подходящий. Схема подключения бойлера косвенного нагрева «Протерм» также используется обычная. Для подсоединений при установке устройств этого типа допускается, помимо всего прочего, использовать специальные гибкие шланги. Монтировать последние полагается при этом таким образом, чтобы они были защищены от химических и механических повреждений.

Теплоаккумулятор

Схемы подключения бойлеров косвенного нагрева Drazice, «Протерм», «Бакси» используются в частных домах очень простые. Но часто в таких зданиях агрегаты этого типа приходится монтировать в комплексе не только с котлами, но и теплоаккумуляторами. Основным назначением таких устройств является экономия топлива или электроэнергии. Теплоаккумуляторы способны накапливать невостребованную на данный момент времени тепловую энергию и отдавать ее в нужный момент.

Подключение бойлеров к котлам с теплоаккумуляторами позволяет сделать подачу горячей воды к потребителям в доме бесперебойной даже в пиковые периоды. Это, конечно же, повышает комфортность проживания в здании. Схема подключения бойлера косвенного нагрева к теплоаккумулятору и твердотопливному котлу представлена на рисунке выше.

типы устройств, схемы подключения и обвязки

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.

Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.

Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше

Также важно брать тот бойлер, который не будет ржаветь.

Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.

Насос для загрузки оборудования тоже должен быть оптимальным

Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.

Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

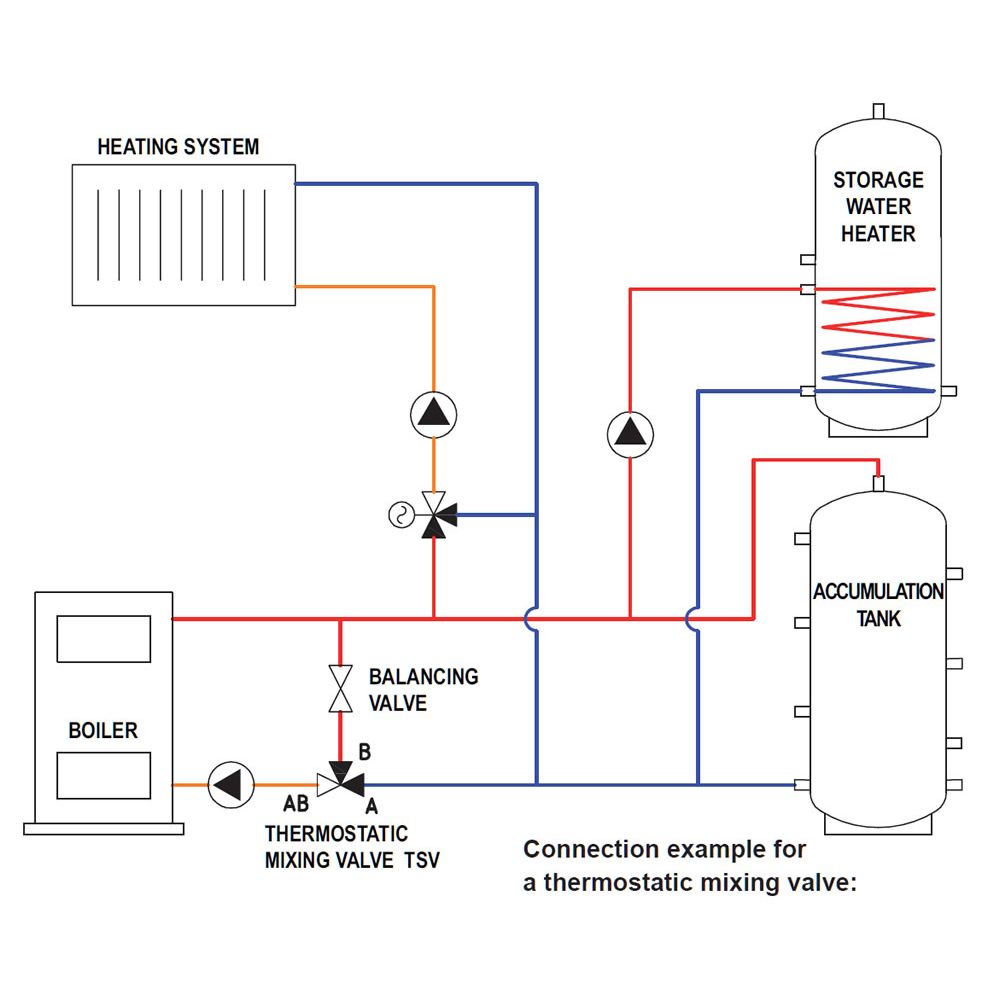

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

  • получение горячего водоснабжения;
  • получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

  1. Подача воды — через патрубок в нижней зоне бойлера.
  2. Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
  3. Точка рециркуляции должна проходить по центру бойлера.
  4. Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Рассмотрим специфику разных способов обвязки.

Подготовка бака для сборки водонагревателя

Для изготовления бойлера косвенного типа можно использовать новый или старый газовый баллон. Эта ёмкость изготовлена из толстой нержавеющей стали толщиной 3–4 мм и прекрасно подходит для работы с горячей водой.

Перед сборкой обогревательной конструкции потребуется тщательно подготовить баллон. Для этого изделие разрезается пополам при помощи болгарки. Внутренняя поверхность ёмкости зачищается при помощи углошлифовальной машинки с соответствующей насадкой.

Перед сборкой бойлера баллон необходимо вскрыть и почистить внутреннюю поверхность

После этого внутренняя часть баллона моется, сушится и покрывается нитро-грунтовой краской. Данные работы следует проводить в обязательном порядке, иначе после ввода бойлера в эксплуатацию нагреваемая вода будет пахнуть газом.

При использовании резервуара из других металлических ёмкостей подготовка проводится по аналогичной схеме.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

  1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
  2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

  • Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
  • Неверное соединение трубопровода с теплоносителем.
  • Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

  1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
  2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
  3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

Изготовление бойлера косвенного нагрева

Процесс сборки водонагревателя может разниться в зависимости от типа конструкции, но в большинстве случае оборудование для газовых и электрических котлов изготавливается в следующей последовательности:

  1. В заранее подготовленном баллоне просверливается два отверстия при помощи электродрели с корончатой насадкой. Одно отверстие будет располагаться в нижней части и использоваться для подвода холодной воды, другое — в верхней для отвода горячей.
  2. Полученные отверстия зачищаются, в них монтируются фитинги и шаровые краны. Затем в нижней части просверливается ещё одно отверстие, в которое устанавливается кран для слива застоявшейся воды.

  3. Для изготовления змеевика потребуется медная труба диаметром 10 мм. Спиралевидный изгиб лучше делать с помощью трубогиба. Если таковой инструмент отсутствует, то можно взять любую круглую заготовку — трубу большого диаметра, полено, бочку и т. д.

  4. Выполняется изготовление змеевика согласно проведённым ранее расчётам. Концы теплообменника загибаются в одном направлении на расстоянии 20–30 см. Для монтажа змеевика в нижней части баллона просверливается два отверстия. В них устанавливаются и привариваются резьбовые штуцеры.

  5. Перед монтажом змеевик опускается в ведро или большую ёмкость с водой и продувается. Если конструкция герметична, то змеевик опускается в баллон, выставляется относительно вводного и выводного отверстия и заваривается.
  6. Если баллон был разрезан посередине, то в верхней части монтируется анод. Для этого просверливается отверстие, куда вкручивается резьбовая насадка, а уже в неё монтируется магниевый анод. Если ёмкость собирается из трёх отдельных частей — дно, крышка и центральная часть, то анод можно установить на последнем этапе.
  7. С наружной стороны бойлера монтируется теплоизоляционный материал. Лучше всего использовать напыляемый полиуретан. Перед нанесением все патрубки защищаются плотным полиэтиленом и тканью. Если средства ограничены, то можно использовать обычную монтажную пену, которая после застывания оборачивается отражающей изоляцией.

  8. К задней части бойлера привариваются крепления для подвеса на кронштейны. Для напольных бойлеров ко дну оборудования привариваются опорные ножки из стального уголка или арматуры.

На завершающем этапе накручиваются фитинги, краны и монтируется верхняя крышка. При возможности крышку можно не заваривать, а изготовить зажимные крепления из стальной проволоки сечением 3 мм.

При изготовлении бойлера для совместного использования с твердотопливными котлами вместо медного змеевика используется стальная труба П-образной формы, которая монтируется в нижней части устройства. Со стороны печи или котла труба подсоединяется к выходному патрубку. От бойлера труба выводится и подключается напрямую к дымоходу.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

  • c встроенной системой управления нагрева горячей воды;
  • без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

последние отзывы, схема правильного подключения

Пожалуй, каждый владелец частного дома желает обеспечить себя и свою семью необходимыми санитарными удобствами и условиями. При этом вовсе не хочется переплачивать денежные средства. Но если организовать отдельную систему горячего водоснабжения нет возможности или смысла, то можно прибегнуть к более простому комплексному решению, которым может стать газовый котел с бойлером.

Главное условие при этом заключается в правильном расчете необходимого объема воды для хозяйственных нужд. Вам потребуется подобрать оборудование с соответствующей производительностью.

Отзывы о газовых котлах с бойлером накопительного типа

Если вы хотите приобрести газовый котел с бойлером, то должны руководствоваться объемом выносного накопительного бака. Если он готов выдавать примерно 14 л воды в минуту, то это, по мнению покупателей, считается вполне неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы обладают ограниченными размерами, поэтому в них не устанавливаются сосуды большого объема. Ведь именно объем нагретой воды в запасе будет определять производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге окажется таким, что его не сможет выдержать ни одна стена.

Выбирая газовый котел с бойлером, вы сможете встретить модели, которые имеют накопительные баки, однако в этом случае потребители утверждают, что размеры устройства окажутся значительными.

Рекомендации специалиста

Если же необходима большая производительность, следует обращать внимание на выносные емкости для горячей воды. Такие бойлеры, вместимость которых может достигать 500 л, могут подключаться к теплогенераторам, обладающими такой способностью. Это указывает на то, что у оборудования должны быть входные патрубки, а внутри – циркуляционный насос, необходимый для обслуживания контура горячего водоснабжения. Мощность котла при этом должна соответствовать вместительности бойлера, в противном случае температура воды никогда не достигнет нормальной отметки.

Отзывы об одноконтурных котлах с выносным бойлером серии Vitopend 100-W

Выбирая газовый котел с бойлером, следует обратить внимание на одноконтурное оборудование, которое сегодня предлагается к продаже многими производителями. Среди них — немецкая компания Viessmann, которая изготавливает настенные устройства, подходящие для монтажа в офисах, квартирах и частных домах. Как утверждают покупатели, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в тесном помещении.

Стоит обратить внимание на выгодную комплектацию, ведь оборудование поставляется со всеми крепежными и монтажными элементами, которые необходимы для подключения к коммуникациям. Потребителям нравится, что газовый котел дополняется расширительным 6-литровым баком, а также циркуляционным насосом для контура отопления.

Панель управления понятна, она предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью данной системы вы сможете отслеживать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить прибор без контроля, ведь в нём имеется система самодиагностики, которая проверяет неполадки при обогреве, выводя коды ошибок на экран. Если вы все еще не знаете, двухконтурный или одноконтурный газовый котел с бойлером выбрать, то следует обратить внимание на модели вышеупомянутой серии, которые, по мнению потребителей, отличаются экономичностью. Устройства имеют модуляционную горелку, которая меняет интенсивность горения при необходимости. Это снижает расход топлива, увеличивает коэффициент полезного действия.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Принцип работы, инструкция и схема

Двухконтурные котлы сегодня наиболее востребованы на рынке. Это связано с рядом факторов. Самый главный из них — устройство, имеющее две цепи, выполняет несколько функций. Рассмотрим подробнее, что такое двухконтурный газовый котел. Также будет затронут принцип работы устройства, а также схема подключения и инструкция по эксплуатации. Эта статья подойдет тем, кто хочет лучше разобраться в этом вопросе.

Немного общей информации

Двухконтурный газовый котел, принцип работы которого мы сейчас рассмотрим, может справиться сразу с двумя задачами: во-первых, это нагрев и поддержание заданной температуры воды для системы отопления, а во-вторых, нагрев носителя для использования. в хозяйственных целях. Таким образом, в вашем доме не только тепло, но и горячая вода. В этом существенное отличие двухконтурного котла от любого другого. Можно сделать простой вывод, что в конструкции установлено два высокопроизводительных теплообменника, каждый из которых выполняет свою функцию.Кроме того, двухконтурный газовый котел может быть разной мощности. Сегодня на рынке представлены модели от 12 до 35 кВт. Этого вполне достаточно для обогрева большого помещения площадью 350-400 кв. Производительность большинства моделей колеблется в пределах 8-12 литров в минуту.

О преимуществах двухконтурных котлов

Можно с уверенностью сказать, что достоинств у этих агрегатов гораздо больше, чем недостатков. Теперь рассмотрим все плюсы. Во-первых, это значительная экономия газа. Это было достигнуто за счет использования современных теплообменников.Кстати, гидросистема позволила сделать работу агрегатов абсолютно бесшумной, поэтому двухконтурный газовый котел можно установить в любом удобном месте. Размеры в большинстве случаев позволяют без проблем установить. Если напольный вариант не подходит, всегда можно установить устройство на стене, что особенно актуально для небольших квартир, где важен каждый квадратный метр. Работа двухконтурного котла полностью автономна, чему способствует соответствующее оборудование (насос, расширительный бак, компьютер и система безопасности).

Немного о минусах

Нет ничего вечного и несовершенного. Двухконтурный котел имеет ряд недостатков. Во-первых, нельзя не отметить заметную потерю воды на начальном этапе. Рассмотрим на конкретном примере. Вот вы включили горячую воду, автоматически заработали дополнительный теплоноситель. Чтобы горячая вода пошла, нужно подождать примерно 30-40 секунд в зависимости от марки бойлера. Все, что идет с краном до этого времени, называется потерей.Можно с большой уверенностью сказать, что это не такой уж большой недостаток. Если необходимо нагреть среду для бытовых нужд, то газовый двухконтурный котел делает это в проточном режиме без возможности накопления. Пойдем дальше и поговорим о том, как работает агрегат.

Двухконтурный газовый котел: принцип работы

Как уже было сказано выше, устройство может работать в нескольких режимах. Если одноконтурный котел предназначен только для обогрева помещения, то двухконтурный еще может нагреть воду, но об этом уже было сказано.Если нужно утеплить комнату, принцип работы следующий: носитель, в нашем случае вода, поступает в теплообменник, который нагревается до определенной температуры. Сегодня диапазон колеблется в районе 35-85 градусов по Цельсию. Термостат автоматически запускает режим нагрева. Это делается, когда температура в системе опускается ниже нормы. В результате начинает работать циркуляционный насос и подает воду из теплообменника (предварительно подогретую) в систему. Также учитывается давление в системе, которое не должно опускаться ниже 0.5-0,7 бар. При необходимости микропроцессор посылает сигнал на горелку, которая нагревает среду до желаемой температуры.

Как работает котел: Часть 2

Но на этом не заканчивается. После включения котел начинает работать на повышение. Сначала на минимальной мощности, а со временем доходит до максимальной. Когда котел настенного газового двухконтурного отопления на каком-то этапе достигает заданной температуры, агрегат переходит в режим модуляции. Если при первом включении мощность превышает допустимое значение, микропроцессор подает сигнал на выключение горелки.Повторная активация осуществляется через три минуты. Камера сгорания металлическая, имеет специальную термостойкую обмотку. Сверху — теплообменник, ниже — горелка. Последний зажигается ровно в тот момент, когда температура носителя в системе падает и необходимо нагреть воду. Вместе с ним также включается циркуляционный насос, предназначенный для прогона воды по замкнутой системе. При достижении заданной температуры газовый настенный двухконтурный котел переходит в дежурный режим.В некоторых моделях горелка горит, но как минимум, в других воняет и загорается при подаче газа.

Еще немного об особенностях работы

Для предотвращения попадания среды во второй контур используйте трехходовой клапан. Таким образом, можно было подавать нагретую воду от котла в систему по одной линии (подача) и возвращать по другой (обратка). Стоит обратить внимание на то, что котел представляет собой двухконтурную газовую стенку, установленную таким образом, чтобы носитель двигался по кругу, не образуя нагара.Но это касается первого теплообменника. Во втором — вода забирается из трубопровода. Как показывает практика, качество СМИ зачастую оставляет желать лучшего. По этой простой причине перед носителем имеет смысл установить фильтры, удаляющие нерастворимые соединения. При обрыве контура ГВС котел может работать в режиме отопления помещения. Так что зимой вы не будете сидеть в холодной квартире или доме.

О том, как работает система ГВС (горячее водоснабжение)

Если переключить газовый отопительный котел настенный двухконтурный на летний режим, то будет работать только система отопления носителя для бытовых нужд.На самом деле батареи будут холодными, а из-под крана будет течь горячая вода. Принцип работы здесь предельно прост. Трехходовой клапан меняет свое положение и закрывает линию нагрева, тем самым открывая путь к вторичному теплообменнику, куда направляется среда. Когда вода проходит через носитель, она нагревается и попадает прямо в контур горячей воды. Процесс начинается с включения реле, контакты которого замыкаются при расходе носителя более 2,5 л.Микропроцессор получает команду зажечь горелку, после чего газовый клапан постепенно открывается. Мощность увеличивается с увеличением. Затем устройство переходит в режим плавного регулирования температуры. Стоит отметить, что газовые отопительные котлы настенные двухконтурные от всех производителей устроены так, что горелка отключается при превышении заданной температуры на 5 градусов, а включается при понижении температуры носителя на 1 градус.

Двухконтурный газотурбинный котел: достоинства и недостатки

Суть турбонагнетателя

Газовый котел с косвенным нагревом, одноконтурный и двухконтурный: обратная связь, схема подключения

Пожалуй, каждый хозяин частного дома желает обеспечить себя и свою семью необходимыми санузлами и условиями.В этом случае не стоит переплачивать деньги. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому комплексному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае — правильный расчет необходимого объема воды для хозяйственных нужд. Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует ориентироваться на объем внешнего накопительного бака.Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы имеют ограниченные размеры, поэтому в них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, имеющие накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Рекомендации специалиста

Если требуется большая производительность, стоит обратить внимание на выносные баки горячей воды. Такие котлы, объем которых может достигать 500 литров, можно подключать к теплогенераторам с этой возможностью. Это указывает на то, что в оборудовании должны быть входные патрубки, а внутри — циркуляционный насос, необходимый для поддержания контура горячего водоснабжения.Мощность котла должна соответствовать мощности котла, иначе температура воды никогда не достигнет нормального уровня.

Отзыв об одноконтурных котлах с выносным котлом серии Vitopend 100-W

Выбирая газовый котел с котлом, следует обратить внимание на одноконтурное оборудование, которое сейчас предлагается в продажу многими производителями. Среди них — немецкая компания Viessmann, которая производит настенные устройства, подходящие для установки в офисах, квартирах и частных домах.По словам покупателей, эти устройства очень компактны, ширина их корпуса достигает 40 см, поэтому для такого агрегата достаточно легко найти место даже в небольшом помещении.

Стоит обратить внимание на выгодное оборудование, ведь оно укомплектовано всеми крепежными и монтажными элементами, необходимыми для подключения к коммуникациям. Потребителям нравится, что газовый котел дополнен расширительным баком на 6 литров, а также циркуляционным насосом для контура отопления.

Панель управления понятная, предполагает наличие механических регуляторов температуры, дисплея и манометра. С помощью этой системы вы можете контролировать основные рабочие параметры. Производитель позаботился о том, чтобы у покупателя была возможность оставить устройство без управления, ведь в нем есть система самодиагностики, которая проверяет наличие проблем с нагревом, отображая коды ошибок на экране. Если вы до сих пор не знаете, использовать ли с бойлером двухконтурный газовый котел или одноконтурный, то вам стоит обратить внимание на модели вышеназванной серии, которые, по мнению потребителей, экономичны.В устройствах есть модуляционная горелка, которая при необходимости меняет интенсивность горения. Это снижает расход топлива, увеличивает КПД.

Отзывы о двухконтурном котле VIESSMANN Vitopend 100 с бойлером

Этот двухконтурный газовый котел с бойлером стоит 53 900 руб. и представляет собой оборудование, имеющее компактные размеры. Агрегат, по словам пользователей, имеет высокую производительность, которая составляет 14 литров воды в минуту. Встроенный электронный контроллер обеспечивает поддержание температуры воды на желаемом уровне.При необходимости обустройства системы горячего водоснабжения и отопления потребителям рекомендуется приобретать именно такое оборудование, которое максимально решит эти проблемы. Его мощность составляет 30 кВт, а КПД достигает 90%. Диаметр дымохода 140 мм, камера сгорания открытая. Выбирая данный газовый котел с бойлером косвенного нагрева, потребители отмечают его эффективность, простоту в эксплуатации и многие другие достоинства типа:

  • электронное управление;
  • удобная установка;
  • повышенная комфортность приготовления горячей воды.

Положительные отзывы потребителей об эксплуатационных характеристиках Vitopend 100

Бесконтактные змеевики и водонагреватели косвенного нагрева

Бесконтактные змеевики и водонагреватели косвенного нагрева используют для нагрева воды домашнюю систему отопления. Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Водонагреватель без резервуара со змеевиком обеспечивает горячую воду по запросу без резервуара. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле.Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но могут быть неэффективным выбором для многих домов, особенно для тех, кто находится в более теплом климате.

Водонагреватели косвенного нагрева — более эффективный выбор для большинства домов, даже если им требуется накопительный бак. Водонагреватель косвенного нагрева использует основную печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения. Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить энергию.Водонагреватель косвенного нагрева, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск».

Посетите основные сведения о безрезервуарных змеевиках и косвенных водонагревателях, чтобы узнать, как они работают.

Системы косвенного нагрева могут работать на газе, мазуте, пропане, электричестве, солнечной энергии или на комбинации любого из этих источников. Безбаковые системы обычно бывают электрическими, масляными или газовыми. Эти системы водяного отопления работают с системами воздушного отопления, а также с системами водяного отопления или водяного отопления.

Выбор комбинированной системы водяного отопления и отопления помещений

Интегрированные или комбинированные системы водяного отопления и отопления помещений обычно стоят больше, чем отдельный водонагреватель и печь или бойлер, но затраты на установку и техническое обслуживание могут быть меньше. Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла. Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства.Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы необходимо учитывать ее размер. Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений. Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE).Чем выше число, тем более энергоэффективно. Рейтинг КПД комбинированного прибора варьируется от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водоснабжения и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего, чтобы его установил квалифицированный специалист по сантехнике и отоплению.При выборе подрядчика обязательно сделайте следующее:

  • Запросите смету расходов в письменной форме
  • Спросите рекомендации
  • Проверьте компанию в местном бюро Better Business Bureau
  • Узнайте, получит ли компания местное разрешение при необходимости и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и свести к минимуму потерю эффективности. Проконсультируйтесь со своим установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена ​​и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды и отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Глава 2 Котел 101: типовая система отопления жилых домов Нью-Йорка

КПД конденсационного котла

КПД конденсационного котла Дата: 17 июля 2012 г. ПРЕДВАРИТЕЛЬНЫЙ РЕДАКТОР DO N L E O NA RDI LE O N A RD I I NC.HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

Подробнее

Высокоэффективное отопление

Высокоэффективное отопление Майк Пейс Старший инженер Национальные энергосистемы C&I Программы повышения эффективности Предписывающее управление Программируемые термостаты Energy Star Термостат, который можно запрограммировать на откат

Подробнее

Оборудование для обогрева ископаемого топлива

Принципы работы с оборудованием, работающим на ископаемом топливе, и методы поиска и устранения неисправностей Примечание по применению Это руководство по применению было написано, чтобы дать вам понимание основных принципов нагрева ископаемого топлива

Подробнее

Нагреватели косвенного нагрева

Нагреватели косвенного нагрева Нагреватели косвенного нагрева Общее ОБОГРЕВАТЕЛИ КОСВЕННЫХ ВАНН имеют широкий спектр успешных применений в нефтегазодобывающей, перерабатывающей и транспортной промышленности.Некоторые из

Подробнее

Готовим со скоростью света!

Готовка в инфракрасной печи Cooking & Colouring Infrabaker — это модульная инфракрасная система непрерывного приготовления, разработанная Infrabaker International. Машина предназначена для готовки и / или нанесения красок на широкий

Подробнее

Процессы HVAC. Лекция 7

Процессы HVAC Лекция 7 Цели лекции Общее понимание систем HVAC: Типичные процессы HVAC Вентиляционные установки, фанкойлы, вытяжные вентиляторы Типовые водопроводные системы Перекачивающие насосы, отстойник

Подробнее

Глоссарий терминов HVAC

Глоссарий терминов HVAC Отопление, вентиляция и кондиционирование воздуха (HVAC) — одна из основных дисциплин машиностроения.Цель дизайна HVAC — уравновесить комфорт внутренней среды с другими

Подробнее

ГЛАВА 9: ВОДЯНОЙ НАГРЕВ

Глава 9: Водяное отопление 145 ГЛАВА 9: ВОДЯНОЕ НАГРЕВАНИЕ Стоимость энергии для нагрева воды может быть такой же высокой, как и затраты на отопление для энергоэффективного дома в мягком климате. Оценка использования горячей воды

Подробнее

Энергосберегающие котлы

Информационный бюллетень по энергосбережению Котлы Превратите насущную проблему в реальную экономию энергии Вам нужен котел для обогрева помещений и обеспечения горячей водой или для выработки пара для использования в промышленных процессах.К сожалению,

Подробнее

Как использовать водяной тепловой насос

Геотермальная энергия с использованием водяных тепловых насосов. Компания VIRSTAR Corporation. Геотермальный опыт с 1978 года. Вся информация, содержащаяся в данном документе, является исключительной собственностью корпорации VIRSTAR. Все права защищены.

Подробнее

Сессия 2: Горячее водоснабжение

Сервисные службы MEBS6000 http: // www.hku.hk/mech/msc-courses/mebs6000/index.html Сессия 2: Горячее водоснабжение Д-р Бенджамин П.Л. Хо Кафедра машиностроения Гонконгского университета E-mail:

Подробнее

Код теста: 8297 / Версия 1

Blueprint HVAC Maintenance Technology PA Test Code: 8297 / Version 1 Copyright 2014. Все права защищены. Общая информация по оценке HVAC Maintenance Technology PA Blueprint Contents Общая оценка

Подробнее

Печь на пеллетах 101

Дровяная печь на пеллетах 101 Эрик Дж.Кацвинские Родственные Печи, ООО. И Brookfield Stoves & Supply При содействии Марка Д. Мэнли Painesville Pellet and Stove, LLC Древесные гранулы производятся в основном из опилок,

Подробнее

Годовое соглашение об обслуживании

Годовое соглашение об обслуживании 462 Main Street P.O. Box 130 Royersford, PA 19468 610-948-7220 www.plottsenergy.com КОНДИЦИОНИРОВАНИЕ ВОЗДУХА ГАЗОВОГО ТЕПЛОВОГО НАСОСА Семейное предприятие с 1949 года.Мы здесь

Подробнее

Коммерческий газовый водонагреватель

Коммерческий газовый водонагреватель 3-летняя ограниченная гарантия на бак / 1-летняя ограниченная гарантия на запасные части * Polaris имеет резервуар из высококачественной нержавеющей стали 444 с латунными соединениями, обеспечивающий долгие годы надежного и безотказного обслуживания

Подробнее

Проблемы сажи и накипи

ДокторAlbrecht Kaupp Page 1 Проблемы сажи и накипи Проблема Сажа и накипь не только увеличивают потребление энергии, но также являются основной причиной выхода труб из строя. Цели обучения Понимание последствий

Подробнее

Инструкция по эксплуатации

6302 6959 02/2006 RU Для пользователя Руководство по эксплуатации Logano G215 WS Газовые и газовые котлы Внимательно прочтите перед использованием. Обзор Нормы и директивы Установка: газовая установка 90/396 / EEC

Подробнее

Оценить, очистить и настроить руководство

Руководство по оценке, очистке и настройке Процесс оценки, очистки и настройки (ECT) служит трем основным целям в Программе помощи при утеплении (WAP).Первый — оценить существующую систему

. Подробнее

Сбор дождевой воды

Сбор дождевой воды Поскольку изменение климата стало реальностью, а не предполагаемой возможностью, спрос на водные ресурсы вырос, в то время как количество воды, доступной для снабжения, сократилось. Форт

Подробнее

ТЯЖЕЛЫЙ ГАЗ ДЛЯ ХРАНЕНИЯ

Технология дымохода Multi-Fin. Заслонка дымохода экономит энергию. Электронное управление. ТЯЖЕЛЫЕ УСЛОВИЯ ДЛЯ ХРАНЕНИЯ НАДЕЖНОСТЬ ГАЗА. Подробнее

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса.ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Подробнее

1 ОПИСАНИЕ ПРИБОРА

1 ОПИСАНИЕ ПРИБОРА 1.1 ВВЕДЕНИЕ Чугунные котлы SF представляют собой надежное решение существующих энергетических проблем, поскольку они могут работать на твердом топливе: древесине и угле. Данная серия котлов

Подробнее

ГИБРИДНЫЙ ВОДОНАГРЕВАТЕЛЬ SIOUX

Гибридный водонагреватель SIOUX для бетонной промышленности ГИБРИДНЫЙ ВОДОНАГРЕВАТЕЛЬ SIOUX Подана заявка на получение патента Максимизация преимуществ змеевиков и технологий нагрева с прямым нагревом Более высокая температура нагнетания Истинная высокая эффективность

Подробнее

Ваша котельная: бомба замедленного действия?

Ваша котельная: бомба замедленного действия? Ваша котельная — потенциальная бомба замедленного действия? Некоторые основы, которые вам необходимо знать для безопасной работы в котельной: Два потенциала взрыва в котельной: Сторона воды / пара

Подробнее

G234X-55 Обычный газовый котел

Техническая документация Обзор котла C Технические характеристики США Должны быть предоставлены и установлены напольные водогрейные котлы Buderus G234X-55, подходящие для природного газа

. Подробнее

Диагностика мобильных домов: HVAC

Диагностика для мобильных домов: HVAC Адам Харрис NYSWDA Уэйд Томпсон — Цели IWTC Определить различные типы систем HVAC, используемых в мобильных домах. Обзор систем воздуховодов. Продемонстрировать различные тесты.

Подробнее

E-gas Мгновенные газовые водонагреватели

Проверенный выбор! Учебное и информационное руководство по газовым водонагревателям мгновенного действия E-gas: Существуют важные функциональные и эксплуатационные различия между обычным гейзером с горячей водой и

Подробнее

Карточки для испытаний котла

Срок

Паровой котел низкого давления имеет максимально допустимое рабочее давление (МДРД) до:

15 фунтов на кв. Дюйм

Экзамен 1 Котлы паровые

Определение
Срок

В жаротрубном котле проходит тепло и газы сгорания:

через трубки

Экзамен 1 Котлы паровые

Определение
Срок

Допускается использование жаротрубного котла:

в установках высокого или низкого давления

Экзамен 1 Котлы паровые

Определение
Срок

Из-за большого объема воды котел, вероятнее всего, вызовет взрыв котла:

котел жаротрубный

Экзамен 1 Котлы паровые

Определение
Срок

Трубчатый котел с горизонтальной обратной магистралью (HRT):

котел жаротрубный

Экзамен 1 Котлы паровые

Определение
Условие

Внезапное падение давления пара в котле без соответствующего падения температуры котловой воды может привести к:

взрыв котла

Котел газовый с бойлером косвенного нагрева, одноконтурный и двухконтурный: отзывы, схема подключения

Пожалуй, каждый хозяин частного дома желает обеспечить себя и свою семью необходимыми санитарными помещениями и условиями.В этом случае не стоит переплачивать деньги. Но если нет возможности или смысла организовать отдельную систему горячего водоснабжения, то можно прибегнуть к более простому комплексному решению, которым может быть газовый котел с бойлером.

Главное условие в этом случае — правильный расчет необходимого объема воды для хозяйственных нужд. Вам нужно будет подобрать оборудование с подходящей производительностью.

Отзывы о газовых котлах с накопительным баком типа

При желании приобрести газовый котел с бойлером следует ориентироваться на объем внешнего накопительного бака.Если он готов выдавать около 14 литров воды в минуту, то это, по мнению покупателей, считается неплохим показателем. Однако этого не всегда достаточно. Подвесные теплогенераторы имеют ограниченные габариты, поэтому на них не устанавливаются большие емкости. Ведь от объема нагретой воды в резерве будет зависеть производительность системы горячего водоснабжения. Кроме того, потребители отмечают, что вес конструкции с водой в итоге будет такой, что она не выдержит ни одной стены.

Выбирая газовый котел с бойлером, можно встретить модели, имеющие накопительные баки, но в этом случае потребители уверяют, что размер устройства будет значительным.

Добавить комментарий

Ваш адрес email не будет опубликован.
