Домкрат ручной гидравлический: Разновидности домкратов и какой для чего лучше подходит | Домкраты | Блог

Содержание

устройство и принцип работы, выбираем низкий, горизонтальный, с подхватом и другие модели гидродомкратов

Работа с автомобилем и подъем других грузов не могут обходиться без домкратных устройств. Чтобы не было проблем, нужно правильно выбрать подходящую модель. И потому так актуально знать все о гидравлических домкратах, об их особенностях и нюансах применения.

Описание

Устройство и строение гидравлического домкрата сравнительно просты. Эти приборы имеют универсальное назначение, могут применяться в самых разных сферах, для различных работ и манипуляций.

Общая простота системы повышает ее надежность. Корпус любой модели изготавливают из крепкого, надежного сплава специальной рецептуры. Важным свойством такого сплава является его стойкость к коррозии.

Рабочая камера гидродомкрата имеет зеркальную поверхность. Поршень собирают из нескольких составных элементов. Для ограничения перемещения жидкости применяют особый клапан.

А начать перемещение масла помогает ручной либо автоматический механизм. Модели с лапой отличаются от обычных тем, что рассчитаны на низкий подхват.

Принцип работы

Чтобы понять схему действия гидравлического домкрата, необходимо сначала обратить внимание на жидкость, которая внутри него работает. Там используются масла с

пониженным уровнем вязкости. В них не должно содержаться даже следовых количеств воды.

Когда работает насос, специальная жидкость поступает в резервуар с крупным цилиндрическим пазом. Стенки емкости плотно облегает подвижный шток, который является частью поршня. Согласно физическим законам, при переполнении емкости маслом оно начинает сдавливать все прилегающие части устройства. Корпус и клапан рассчитаны на сопротивление огромному давлению. Потому единственным вариантом развития событий оказывается вытеснение поршня кверху.

Так как сжимаемость масла очень мала, поршень будет удерживаться на его поверхности столь же крепко, как и на асфальте. Изображение гидравлического домкрата в разрезе приведено на рисунке.

Отдельные гидродомкраты используются для натяжения арматуры. Но они могут быть предназначены и для решения ряда других задач (в зависимости от мощности и характеристик):

  • поднятие автомобилей и иного транспорта;
  • сжатие очень тугих и мощных пружин;
  • соединение частей строительной конструкции на высоте;
  • ремонтные работы;
  • прочие ситуации, когда нужно работать с тяжелым грузом, длительно зафиксировав его.

Виды

Рассмотрим наиболее распространенные виды гидравлических домкратов.

Горизонтальный

По большей части такое устройство имеет винтовое исполнение. Салазки снабжаются специальным винтом. Общая грузоподъемность может достигать 15000 кг. Подобные аппараты применяют в единичных случаях, когда есть повышенные требования. В основном горизонтальный домкрат используют водители массивных автомобилей. Для легкового транспорта повышенная грузоподъемность не нужна.

Ручной

Владельцы автомобилей также обращают внимание и на ручные модели.

Они устроены сравнительно просто. Цена готового изделия довольно мала и устроит большинство покупателей. Надежность инструмента гарантирована, но только при сравнительно малой нагрузке. Попытки поднять что-то очень тяжелое не увенчаются успехом.

Кабельный

Такой вид домкратов в автохозяйствах не используют. Уже само его название подсказывает, что с помощью подобных приборов поднимают кабельные барабаны. Ось инструмента проходит через среднее отверстие барабана. Зазор между «щекой» и поверхностью установки стоек чаще всего составляет 0,05-0,1 м. В основном такие устройства используют, когда нужно смонтировать или перемотать кабель.

Другие

Довольно широко распространен масляный подтип гидравлического домкрата. Внутрь могут заливать масла, предназначенные для гидросистем автомобилей. Но подбирать их придется тщательно, учитывая свойства конкретных веществ. В некоторых случаях используют стандартные промышленные масла.

Тормозную жидкость использовать нельзя.

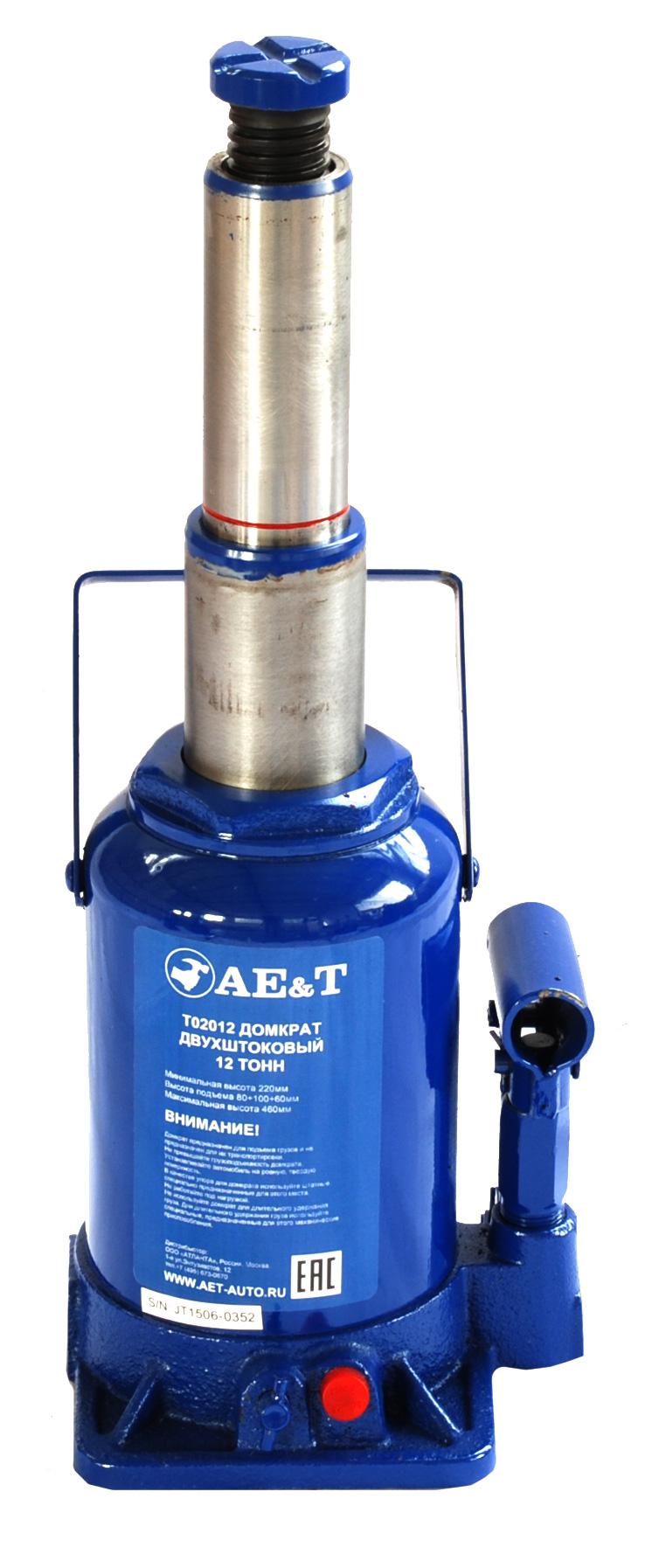

Стаканный или бутылочный гидроподъемник делится на два сообщающихся сосуда различного сечения. Это проверенная, классическая схема. Внутри устанавливают плунжерный насос. Именно такие устройства часто покупают в домашний гараж для кузовных работ. Но если их производительности не хватает, надо приобретать профессиональный промышленный грузовой домкрат.

А иногда еще используют плоские модели. Их основной рабочий орган делится на 2 «тарелки». Они соединяются по контуру. Для подсоединения к гидравлической системе используются специальные штуцеры. Верхняя и нижняя плита соединяются особыми направляющими. Такие системы могут поднимать груз равномерно, без резких движений. За обратный ход отвечают винтовые детали. А вот для домашнего применения более привлекательны подъемники мини. Такие и мебель поднимут, и в ремонте помогут, и на строительстве пристройки пригодятся.

Но обязательно надо упомянуть еще и о моделях с выносным насосом.

Ярким примером такого устройства является TOR HHYG. Грузоподъемность может составлять от 2 до 200 тонн. Можно применять это оборудование и на строительстве, и в автохозяйствах, где работают с тяжеловесным автотранспортом. Выносная схема устойчивее, она позволяет ставить аппарат даже на неровное основание. Трехштоковый домкрат — один из подвидов бутылочной схемы.

Подобное исполнение отличается большой высотой подъема. При этом наличие сразу трех штоков гарантирует сравнительно небольшие общие габариты. Перевозить и хранить такие устройства довольно удобно. Длинноходный вариант в целом отличается повышенной функциональностью. А вот версии с коротким ходом редко себя оправдывают.

Термин «тянущий домкрат» говорит сам за себя. Он не только поднимает грузы, но и создает тянущий импульс.

Такую технику используют, чтобы соединять судовые корпуса. Пригодится она и для соединения иных металлоконструкций, которые планируется сваривать. Разумеется, практически все виды подъемников могут делаться с манометром.

Это обеспечивает более эффективный контроль над внутренним давлением в приборе, потому легче будет регулировать усилие, создающееся на штоке.

Это автономный и весьма практичный в повседневной жизни аппарат. Он может пригодиться для взвешивания даже довольно тяжелых грузов. А домкрат двусторонний с полым штоком становится отличной частью прессовых машин и других приспособлений в промышленности. Его можно использовать при прессовке и выпрессовке отдельных деталей, натяжении арматуры и канатов.

Приводом для такого подъемника может выступать:

  • ножной;
  • ручной;
  • электрический насос.

Важно: подавляющее большинство моделей (в том числе универсальные и стационарные домкраты) делается с подвижной плитой. Но внимания заслуживает и стоечный тип. Он подразумевает использование 1 или 2 винтов.

Такое устройство позволит поднять до 3000 кг. Недостатком подобной схемы является только значительная масса домкрата.

В клиновой системе все, кроме самого привода, выполнено чисто механически. Вращение винта передвигает особый клин по горизонтали. Это универсальное и довольно надежное техническое решение. Разумеется, любой домкрат стараются купить с маслостанцией. Модификации со станцией для заливки масла наиболее практичны и удобны, они позволяют оптимизировать заправку техническими жидкостями.

Но если заглянуть в самый обычный гараж, то там можно увидеть еще и ножничный домкрат. Особенность исполнения — пара диагональных блоков из металла. Их расширение и сжатие происходят точно так же, как в домашних ножницах. С помощью такой техники иногда поднимают только один угол транспортного средства. Однако на этом возможные варианты не заканчиваются.

Есть, например, модификации с фланцевым креплением. Они уже в базовой комплектации содержат гайку со специальным фланцем. Цилиндрический домкрат — просто распространенная форма. Что-то большее сказать о нем вряд ли можно. В принципе, его можно использовать и для гаражного крана.

Некоторые энтузиасты и вовсе покупают старые танковые подъемники. Они отличаются повышенной надежностью и рассчитаны на подъем нескольких десятков тонн груза. Это то, что нужно для работы с тяжеловесным транспортом или на крупном строительстве. Но во многих случаях правильнее использовать классическую трапецию. Да, она не обеспечит высокого подъема, но с основной функцией справится все же неплохо.

Обзор моделей

Говоря про лучшие маленькие конструкции домкратов, стоит обратить внимание на модель «ДН30П14». Низкий грузовой механизм выполнен по односторонней схеме. Возврат штока обеспечивается специальной пружиной. Его ход достигает 1,4 см. Предельная грузоподъемность устройства производства России равна 30000 кг.

Прочие технические параметры:

  • подхват на высоте 58 мм;
  • вместимость масляного резервуара – 0,58 л;
  • собственная масса – 3,94 кг.

Аппарат пригоден для работы в ограниченном пространстве. Его можно применять при выравнивании мостовых пролетов. Наибольшее гидравлическое давление — 70 МПа. Допустимые температуры – не ниже -15 и не выше +50 градусов. Домкрат покрывают стойкой порошковой краской.

Полезно бывает присмотреться и к высоким, длинным подъемникам. Например, к модели «Ульяновск УРД-01_1т». Это приличное по качеству надежное устройство для полевой работы с автомобилем. Где бы ни возникли проблемы, починка существенно упрощается. Наибольшая грузоподъемность — 1 т, а наибольшая высота поднятия — 0,41 м.

При выборе вертикальных домкратов по характеристикам стоит присмотреться к модификации KRAFTOOL KRAF-43463-4. Двухштоковый механизм имеет бутылочное исполнение. Он поднимает до 4000 кг груза. Наименьшая высота захвата — 0,17 м. Груз будет поднят до 0,42 м.

В рейтинг лучших домкратов заслуженно попадают еще и модели на колесах. К примеру, 3Т Gigant HTJ-3. Он оснащается опорной зазубренной чашей, потому груз фиксируется надежно, срыв совершенно исключен. Важно: производитель рекомендует применять свою разработку в связке со страховочной подставкой, чтобы сократить опасность травмы. Специальное покрытие уменьшает риск коррозии.

Прочие особенности:

  • подхват на высоте 0,135 м;
  • поднятие на высоту 0,4 м;
  • общая масса – 16,7 кг;
  • суммарная грузоподъемность – 3000 кг;
  • рукоять для поворота и кейс отсутствуют.

Стоит подумать и о покупке фирменных китайских домкратов модели «Сорокин FrogLine Jack 3.432». Суммарная загрузка достигает 3500 кг. Модель может быть применена в шиномонтажных центрах и на различных СТО. Масса нетто – 38 кг. Подхват происходит на высоте 0,135 м, а подъем идет до высоты 0,495 м.

Еще можно рассматривать JET 8,0 т JBJ-8 JE655558. Этот бутылочный домкрат применяют и в горизонтальном, и даже в перевернутом положении. Он поднимет до 8000 кг груза. Ход штока достигает 0,125 м. Масса домкрата — 6 кг.

Также хорошими гидравлическими приспособлениями можно считать:

  • Ombra OHT150;
  • Stels 51133 Quick Lift;
  • Matrix Master 51035;
  • Kraft KT 800115.

Как выбрать?

Модификаций гидравлических домкратов очень много, поэтому нужно внимательно выбирать устройство, в первую очередь отталкиваясь от собственных потребностей. Так, для тяжеловесных грузовых автомобилей оптимальным выбором может стать бутылочное устройство. Использовать другие конструкции тоже можно, но уже тогда, когда есть четкое понимание, зачем именно они необходимы. Стоит учесть, что у бутылочного подъемника высота поднятия не превышает 0,5 м.

Довольно удобным решением может стать подкатной домкрат. Правда, он весьма громоздок. Масса таких моделей иногда достигает 10-40 кг. Ставить их можно лишь на ровных твердых площадках. Потому такие изделия востребованы в основном в автосервисах и официальных ремонтных службах.

Обязательно надо учитывать грузоподъемность. Оптимальная ее величина определяется просто: к паспортной снаряженной массе добавляют 100-300 кг, чтобы компенсировать дополнительную загрузку. Если нужно менять колесо, достаточно подъема на 0,3-0,5 м. Для более серьезных ямных работ высота должна быть больше. Очень малая высота подхвата нужна для машин с низкой посадкой, клиренс у которых составляет менее 0,1 м.

Если планируется работать на дачном участке, можно ограничиться бутылочным гидродомкратом с несущей способностью до 10000 кг. Более мощные варианты нужны для профессиональных строительных бригад. Но можно выбирать и подкатной гидравлический аппарат с тем же ограничением по грузоподъемности.

А вот модели с винтовым механизмом иногда поднимают до 50000 кг. Чтобы точно определиться с этим параметром, нужно порой обращаться к профессионалам.

Как пользоваться?

Как уже говорилось, заправлять гидроподъемник можно только строго определенными жидкостями. Лучше всего только теми, что указаны в инструкции. Перед тем как начать работу, надо точно убедиться, что нагрузка и высота подхвата соответствуют норме. Хранение домкрата должно происходить только в специально отведенных сухих, чистых и теплых местах. В багажнике машины его ставят только на предусмотренное производителем автомобиля место.

Опустить гидравлический домкрат какой угодно конструкции несложно. Надо только поднять его до того уровня, который позволяет вытянуть устройство наружу. Если надо поднимать машину, ее ставят на ручном тормозе, а остающиеся на земле колеса блокируют. Точка установки домкрата под кузовным порогом зависит от того, что конкретно планируется поднять.

Важно: когда используют подкатное устройство, одновременно с подъемом плунжера оно должно постепенно подкатываться под днище машины.

Некоторые конструкции можно использовать вверх ногами. Но только в том случае, когда это прямо оговорено в инструкции.

Категорически недопустимо:

  • упирать подъемник в бампер;
  • делать что-то под кузовом машины, которую ничто, кроме домкрата, не держит;
  • поднимать машину, сцепленную с прицепом;
  • работать на проезжей части;
  • использовать зажигание и заводить мотор в поднятом авто;
  • подпирать его кирпичами, камнями.

Периодическое обслуживание домкрата нельзя сводить к его механической очистке (хотя и это, понятное дело, очень важно). Гидравлическое масло надо доливать своевременно. А периодически его еще и меняют. Чем интенсивнее работает само устройство и его насос, тем чаще нужна замена. Смешивать разные составы, даже подходящие по отдельности, нельзя.

Часто проблемы создает накапливающийся внутри гидроцилиндра воздух. Выгнать его можно, открыв клапан перепуска и открутив крышку для залива масла. Далее делают несколько быстрых нажатий на рукоятку. Насос прокачает жидкость, и воздуха внутри не будет.

Все трущиеся детали систематически покрывают консистентной смазкой. А если дополнительно проверять устройство на протечку масла, то проблем точно не будет.

Домкрат гидравлический бутылочный представлен на видео далее.
